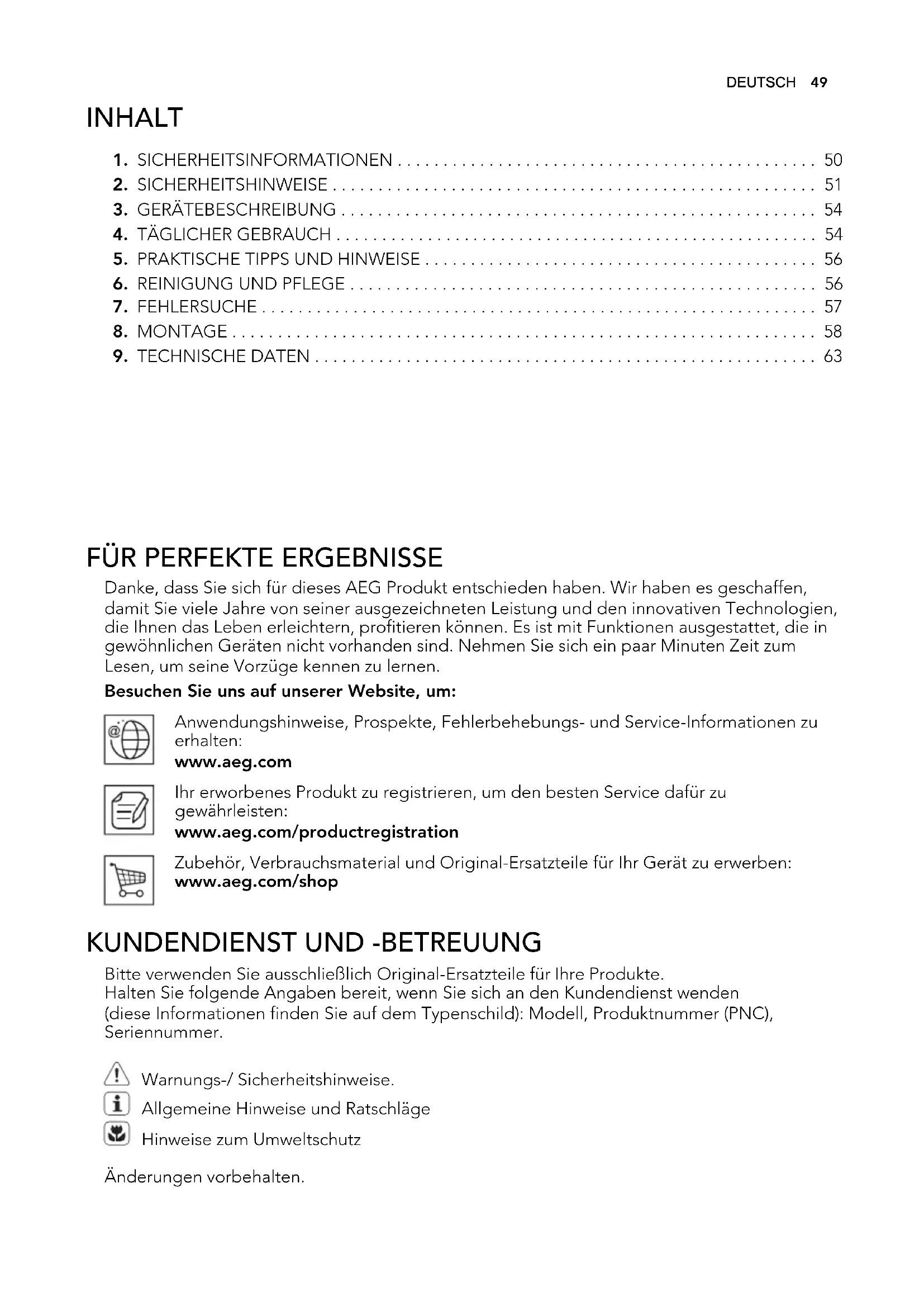

1. SICHERHEITSINFORMATIONEN 50
2. SICHERHEITSHINWEISE 51
   3.GERATEBESCHREIBUNG 54
3. TÄGLICHER GEBRAUCH 54
   5.PRAKTISCHE TIPPS UND HINWEISE 56
4. REINIGUNG UND PFLEGE 56
5. FEHLERSUCHE 57
   8.MONTAGE 58
6. TECHNISCHE DATEN 63

FÜR PERFEKTE ERGEBNISSE

Danke, dass Sie sich für diese AEG Produkt entschieden haben. Wir haben es geschaffen, damit Sie viele Jahre von seiner ausgezeichneten Leistung und den innovativen Technologien, die Ihrn das Leben erreichtern, profitieren konnen. Es ist mit Funktionen ausgestattet, die in gewöhnlichen Geräten nicht vorhanden sind. Nehmen Sie sich ein paar Minuten Zeit zum Lesen, um seine Vorzüge kennen zu lernen.

Besuchen Sie uns auf unserer Website, um:

Anwendungshinweise, Prospekte, Fehlerbehebungs- und Service-Informationen zu erhalten:

www.aeg.com

Ihr erworbenes Produkt zu registrierten, um den besten Service davon zu gewährleisten:

Zubehör, Verbrauchsmaterial und Original-Ersatzteile für Ihr Gerät zu erwerben: www.aeg.com/shop

KUNDENDIENST UND -BETREUUNG

Bitte verwenden Sie ausschließlich Original-Ersatzteile für ihre Produkte. Halten Sie folgende Angaben bereit, wenn Sie sich an den Kundendienst wenden (diese Informationen finden Sie auf dem Typenschild): Modell, Produktnummer (PNC), Seriennummer.

Warnings-/ Sicherheitshinweise.

Allgemeine Hinweise und Ratschlage

Hinweise zum Umweltschutz

Änderungen vorbehalten.

1. SICHERHEITSINFORMATIONEN

Lesen Sie vor der Montage und Verwendung des Geräts sorgfältig die mitgelieferte Anleitung. Der Hersteller haftet nicht für Verletzungen oder Schäden, die durch eine fehlerhafte Montage entstehen. Bewahren Sie die Anleitung zum Nachschlagen auf.

1.1 Sicherheit von Kindern und schutzbedürftigen Personen

WARNING!

Es besteht Erstickungsgefahr, das Risiko von Verletzungen oder permanenten Behinderungen.

• Dieses Gerät kann dann von Kindern ab 8 Jahren, von Personen mit eingeschrankten körperlichen, sensorischen oder geistigen Fähigkeiten sowie von Personen ohne bisherige Erfahrung im Umgang mit solchen Geräten bedient werden, wenn sie damit von einer Person, die für ihre Sicherheit verantwortlich ist, beaufsichtigt werden.
• Kinder dürfen nicht mit dem Gerät speiten.
• Halten Sie das Verpackungsmaterial von Kindern fern.
• Halten Sie Kinder und Haustiere vom Gerät fern, wenn es in Betrieb oder in der Abkühlphase ist. Be-rührbare Teile sind heiss.
• Falls Ihr Gerät mit einer Kindersicherung ausgestattet ist, empfehlen wir, diese einzuschalten.
• Reinigung und Wartung des Geräts darf nicht von Kindern ohne Aufsicht erfolgen.

1.2 Allgemeine Sicherheit

• Das Gerät und die zugänglichen Geräteile werden während des Betriebs geß. Berühren Sie nicht die Heizelemente.

• Schalten Sie das Gerät nicht über eine externe Zeitschaltuhr oder eine separate Fernsteuerung ein.

• Kochen mit Fett oder Öl auf einem unbeaufsichtigten Kochfeld ist gefährlich und kann zu einem Brand führen.

• Versuchen Sie nicht einen Brand mit Wasser zu löschen, sondern schalten Sie das Gerät aus und bedecken Sie die Flamme mit einem Deckel oder einer Feuerlöschdecke.
• Legen Sie keine Gegenstände auf dem Kochfeld ab.
• Benutzen Sie zum Reinigen des Gerätes keinen Dampfreiniger.
• Legen Sie keine Metallgegenstände wie Messer, Gabeln, Löffel oder Topfdeckel auf die Oberfläche des Kochfelds, da diese heißt werden können.
• Schalten Sie das Gerät(sofort ab, wenn Sie Risse auf der Glaskeramikfläche feststellen. Stromschlaggefahr!

2. SICHERHEITSHINWEISE

Dieses Gerät ist für folgende Märkte

geeignet: BE FR DE IE NL

SG ES GB

2.1 Montage

WARNING!

Nur eine qualifizierte Fachkraft darf den Elektroanschluss des Gerats vornehmen.

• Entfernen Sie das Verpackungsmaterial.
• Stellen Sie ein beschädigtes Gerät nicht auf und benutzen Sie es nicht.
• Halten Sie sich an die mitgelieferte Montageanleitung.

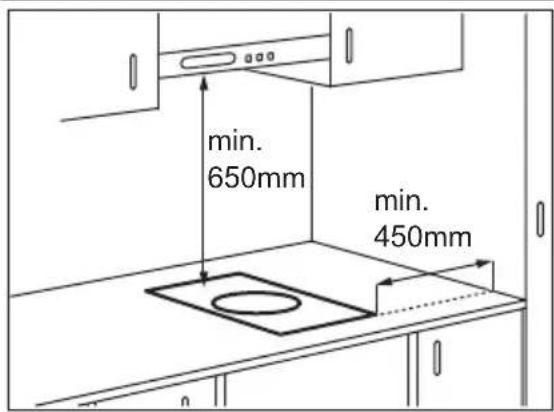

  Die Mindestabstände zu anderen Geräten und Kuchenmöbeln sind einzuhalten.

• Seien Sie beim Umsetzen des Geräts vorsichtig, Denn es ist schwer. Tragen Sie stets Sicherheitshandschuhe.

• Dichten Sie die Ausschnittskanten mit einem Dichtungsmittel ab, um ein Aufquellen durch Feuchtigkeit zu verhindern.
  Schützen Sie die Geräteunterseite vor Dampf und Feuchtigkeit.
  Installieren Sie das Gerät nicht direkt...,
  naben einer Tur oder unter einem Fenster. So kann heiBes Kochgeschirr nicht herunterfallen, wenn die Tur oder das Fenster geöffnet wird.

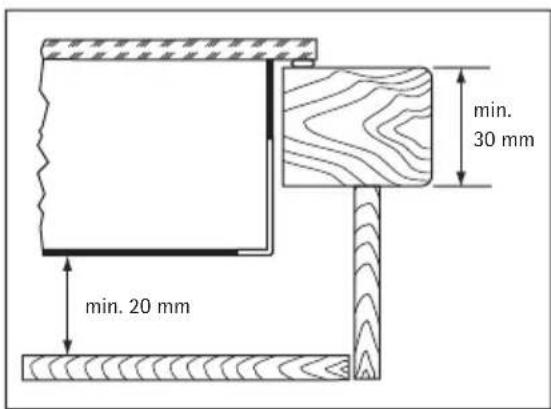

• Wird das Gerät über Schubladen eingebaut, achten Sie daraufuf, dass zwischen dem Geräteboden und der oberen Schublade ein ausreichender Abstand für die Luftzirkulation vorhanden ist.
• Der Boden des Geräts kann heißt werden. Achten Sie darauf eine feuerfeste Trennplatte unter dem Gerät anzubrangen, damit der Boden nicht zugänglich ist.

Wenn Sie den Zubehörrahmen C-

FRAME verwenden, lesen Sie zuerst die

mit dem Rahmen mitgelieferte Anleitung, bevor Sie das Gerät montieren.

Elektrischer Anschluss

WARNING!

Brand- und Stromschlaggefahr.

Die elektrischen Anschlusses müssen von einem qualifizierten Elektriker ausgeführrt werden.
- Das Gerät muss geerdet sein.
- Vor der Durchführung jeglicher Arbeitsmen muss das Gerät von der elektrischen Stromversorgung getrennt werden.
- Stellen Sie sicher, dass Sie das richtige Kabel für den elektrischen Netzanschluss verwenden.
- Achten Sie darauf, dass das Netzkabel nicht lose hangt oder sich verheddert.
- Stellen Sie beim elektrischen Anschluss des Gerätes sicher, dass das Netzkabel oder ggf. der Netzstecker nicht mit dem bereits Gerät oder weißem Kochgeschirr in Berührung kommt.
- Achten Sie darauf, dass das Gerät ordnungsgemäß montiert wird. Wenn freiliegende oder ungeeignete Netz-kabel oder Netzstecker verwendet werden, kann der Anschluss überhützen.
- Sorgen Sie davon, dass ein Berührungsschutz installiert wird.
- Kabel zugentlasten.
- Achten Sie darauf, Netzstecker und Netzkabel nicht zu beschädigen. Wenden Sie sich zum Austausch des beschädigten Netzkabels an den Kundendienst oder einen Elektriker.
Die elektrische Installation muss eine Trenneinrichtung aufweisen, mit der Sie das Gerät allpolig von der Stromversorgung trennen können. Die Trenneinrichtung muss mit einer Kontaktöffnungsbreite von mindestens 3 mm ausgeführrt sein.
- Verwenden Sie nur geeignete Trennvorrichtungen: Überlastschalter, Sicherungen (Schraubsicherungen müssen aus dem Halter entfernt werden konnen), Fehlerstromschutzschalter und Schütze.

Gasanschluss

Die Gasanschlüsse müssen von einer Fachkraft ausgeführrt werden.
- Überprüfen Sie vor der Montage des Geräts, dass das von ihrem Gaswerk gelieferte Gas (Gasart und Druck) mit der Einstellung des Geräts kompatibel ist.
- Stellen Sie sicher, dass die Luft um das Gerät zirkulieren kann.
Informationen über die Gasversorgung finden Sie auf dem Typenschild.
- Das Gerätarf nicht an einen Abzug für Verbrennungsprodukte angeschlossen werden. Das Gerät muss gemäß den aktuellen geltenden Montagebestimmungen angeschlossen werden. Halten Sie die Bestimmungen hinsichtlich der Belüfung ein.

2.2 Gebrauch

WARNING!

EsbestehtVerletzungs-,Verbrennungs- und Stromschlaggefahr.

• Entfernen Sie vor dem ersten Gebrauch das gesamte Verpackungsmaterial, die Aufkleber und Schutzfolie (falls vorhanden).
  Das Gerät ist für die Verwendung im Haushalt vorgesehen.
• Nehmen Sie keine technischen Änderungen am Gerät vor.
• Lassen Sie das Gerät bei Betrieb nicht unbeaufsichtigt.
  Bedieren Sie das Gerät nicht mit feuchten oder nassen Händen oder wenn es mit Wasser in Kontakt gekommen ist.
• Legen Sie kein Besteck und keine Topfdeckel auf die Kochzonen. Sie werden heiß.
• Schalten Sie die Kochzonen nach jeder Gebrauch aus.
• Benutzen Sie das Gerät nicht als Arbeits- oder Abstellfläche.
• Hat die Geräteoberfläche einen Sprung, trennen Sie das Gerät umgehend von der Spannungsvorsorgung. Dies dient zur Vermeidung eines Stromschlags.
• Wenn Sie Nahrungsmittel in heiBes Öl geben, kann diese spritzen.

WARNING!

Es besteht Explosions- und Brandgefahr.

• Erhitzte Öle und Fette können brennbare Dämpfe freiisetzen. Halten Sie Flammen und erhitzte Gegenstände beim Kochen mit Fetten und Ölen von diesen fern.
  Die von sehr heiBem Öl freigesetzten Dämpfe konnen eine Selfbstzündung verursachen.
• Bereits verwendetes Öl kann Lebensmittelrechte enthalten und schon bei niedrigeren Temperaturen eher einen Brand verursachen als frisches Öl.
• Platzieren Sie keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren Produkten benetzt sind, im Gerät, auf dem Gerät oder in der Nähe des Geräts.

WARNING!

Das Gerät könnte beschädigt werden.

• Stellen Sie keinheits Kochgeschirr auf das Bedienfeld.
• Lassen Sie das Kochgeschirr nicht leerkochen.
• Lassen Sie keine Gegenstände oder Kochgeschirr auf das Gerät fallen. Die Oberfläche könnte beschädigt werden.
• Schalten Sie die Kochzonen niemals ein, wenn sich kein Kochgeschirr daraufuf befindet, oder wenn das Kochgeschirr leer ist.
• Legen Sie keine Alufolie auf das Gerät.
  Kochgeschirr aus Gusseisen oder Aluminiumguss oder mit beschädigten Böden kann die Glas- oder Glaskeramikoberfläche verkratzen. Hebben Sie das Kochgeschirr stets an, wenn Sie es auf der Kochfläche umsetzen möhlen.
• Dieses Gerät ist nur zum Kochen bestimmt. Verwenden Sie das Gerät nicht für andere Zwecke, wie zum Beispiel als Raumheizung.
• Beim Gebrauch eines Gaskochfelds entsteht Wärme und Feuchtigkeit. Sorgen Sie für eine ausreichende Belüftung in dem Raum, in dem das Gerät aufgestellt ist.

Die Luftungsöffnungen dürfen nicht abgedeckt werden.
- Bei längerer Benutzung des Gerätes kann eine zusätzliche Belüftung erforderlich werden (Öffnen eines Fensters oder Erhöhung der Absaugleistung der Abzugshaube, falls vorhanden).
- Verwenden Sie nur standfestes Kochgeschirr mit der richtigen Form und einem Durchmesser, der größter als der der Brenner ist. Die Glasplatte (falls vorhanden) kann überhitzen und zerspringen.
Vergewissern Sie sich, dass die Flamme nicht erlischt, wenn Sie den Einsteinknopf schnell von der hochsten zur niedrigsten Stufe drehen.
- Stellen Sie das Kochgeschirr mittig auf die Heizkreise. Esarf nicht uber die Rander der Kochflache Herausragen.
- Verwenden Sie ausschließlich das mit dem Gerät gefelte Zubehör.
- Setzen Sie keinen Wärmeverteiler auf den Brenner.

2.3 Reinigung und Pflege

WARNING!

Das Gerät könnte beschädigt werden.

• Reinigen Sie das Gerät regelmäßig, um eine Abnutzung des Oberflächenmaterials zu verhindern.
• Reinigen Sie das Gerät nicht mit einem Wasser- oder Dampfstrahl.
• Reinigen Sie die Brenner nicht im Geschirrspuler.
• Reinigen Sie das Gerät mit einem weichen, feuchten Tuch. Verwenden Sie ausschließlich Neutralreiniger. Benutz ten Sie keine Scheuermittel, scheuernde Reinigungsschwammchen, Lösungsmittel oder Metallgegenstände.

2.4 Entsorgung

WARNING!

Verletzungs- und Erstickungsgefahr.

• Für Informationen zur korrekten Entsorgung des Gerätes wenden Sie sich an ihreCOMMUNALE Behörde.

Trennen Sie das Gerät von der Stromversorgung.
- Schneiden Sie das Netzkabel ab, und entsorgen Sie es.

• Drücken Sie die äußeren Gasrohre flach.

3. GERÄTEBESCHREIBUNG

3.1 Einbau-Gaskochfeld Klasse 3

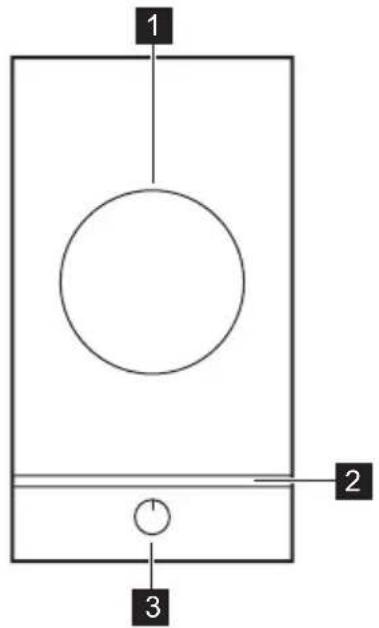

Allgemeine Übersicht

1 Brenner (Mindesturchmesser des Topfs = 220 mm)
2 Glasleiste
3 Schalter

3.2 Schalter

Symbol Beschreibung
●	keine Gaszufahr / Gerät ausge-schaltet
★	Zündstellung / maximale Gaszu-fuhr

Symbol Beschreibung
	minimale Gaszu-fuhr

4. TÄGLICHER GEBRAUCH

WARNING!

Siehe Sicherheitshinweise.

4.1 Zündes Brenners

WARNING!

Bei offenem Feuer in der Kuche ist große Vorsicht geboten. Der Hersteller übernimmt bei Missachtung der Sicherheitsbestimmungen zum Umgang mit offenem Feuer keinerlei Haftung

Zünden Sie immer erst den Brenner, bevor Sie ein Kochgefäß daraufuf stellen.

So zünden Sie den Brenner:

1. Drehen Sie den Knopf nach links entgegen dem Uhrzeigersinn auf die Maximalstellung (x) und drucken Sieihn nach innen.
2. Halten Sie den Knopf etwa 5 Sekunden lang gedrückt, so dass sich das Thermoelement erwartmt. Andernfalls wird die Gaszufuhr unterbrochen.
3. Wenn die Flamme gleichmäßig brennt, stellen Sie sie auf die gewünschte Stufe ein.

Lässt sich der Brenner auch nach einigen Versuchen nicht zünden, überprüfen Sie, ob die Brennerkrone und der dazugehörige Deckel korrekt sitzen.

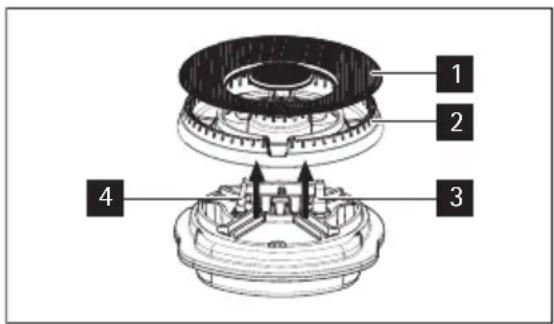

1 Brennerdeckel
2 Brennerkrone
3 Zündkerze
Thermoelement

WARNING!

Der Knopfarfahochstensfur15 Sekunden gedrückt werden. Solte der Brenner nach 15 Sekunden nicht zunden,lassen Sie den Knopf los und drehen ihn in die Ausschaltposition.Warten Sie dann mindestens eine Minute lang,bevor Sie den Brenner erneutzunden.

Wenn kein Strom zur Verfügung steht, können Sie den Brenner auch ohne Strom zünden. Bringen Sie eine Flamme in die Nähe des Brenners, drücken Sie den entsprechenden Schalter ein und drehen Sieihn entgegen dem Uhrzeigersinn auf die hochste Stufe.

Falls der Brenner unbeabsichtigt erlischt, drehen Sie den Schalter in die Ausschaltposition, warten Sie mindestens 1 Minute und versuchen Sie, den Brenner dann erneut zu zünden.

Nach dem Einsatz der Stromversorgung, nach der Installation oder nach einem Stromausfall kann sich die Funkenzündung automatisch einschalten. Das ist normal.

4.2 Ausschalten des Brenners

Drehen Sie zum Ausschalten des Brenners den Schalter auf die Position mit dem Symbol .

WARNING!

Drehen Sie die Flamme immer zuerst zurück oder schalten Sie sie aus, bevor Sie den Topf herunternehmen.

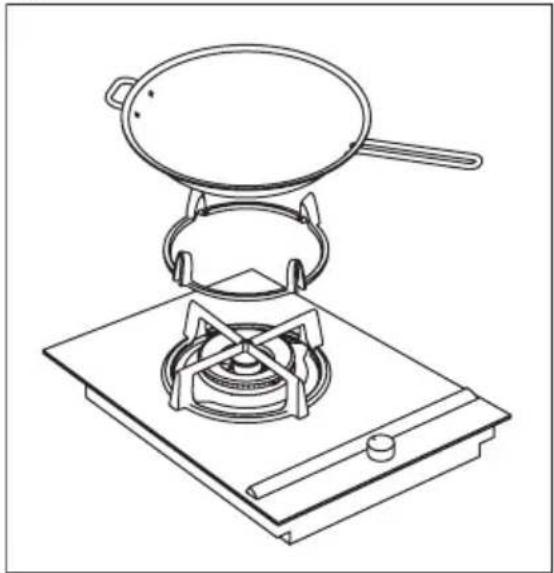

4.3 Verwendung des Wok-Ständers

Das Gerät wird mit einem Wok-Ständer gefelfert, mit dem Sie einen Wok mit runden Boden auf der Kochstelle benutz ten konnen. Sie dürfen den Wok-Ständer nur auf dem Doppelbrenner benutz ten undihn nicht für andere Wokarten oder Pfannen benutzten. Wenn Sie den Wok-Ständer aufsetzen, achten Sie da

rauf, dass die Aussparungen im Rahmen sicher auf den Stangen des Topfträgers liegen.

Wenn Sie den Rost des Doppelbrenners wieder einsetzen, achten Sie daraufuf, dass der hohle Teil des Rostes mit der Markierung auf der Platte, die am Glas befestigt ist, übereinstimmt.

WARNING! Setzen Sie die Topträger sehr vorsichtig ein, um ein Verkratzen des Glaskochfelds zu verhindern.

5. PRAKTISCHE TIPPS UND HINWEISE

WARNING!

Verwenden Sie Kochgeschirr mit einem Durchmesser von mindestens 220~mm

5.1 Energie sparendes Kochen

• Decken Sie Kochgeschirr möglichst mit einem Deckel ab.
• Drehen Sie, sobald die Kochflüssigkeit zu kochen beginnt, die Flamme soweit darüber, dass die Siedetemperatur aufrecht erhalten wird.

WARNING!

Das Kochgeschirr scarf nicht die Bedienelemente behindern

Achten Sie daraufuf, dass die Töpfe nicht über den Rand des Kochfelds hinausragen, und stellen Sie zur Reduzierung des Energieverbrauchs die Töpfe mittig auf die Kochzonen.

Stellen Sie keine verformten Töpfe oder solche, die nicht standfest sind, auf die Kochzonen.

6. REINIGUNG UND PFLEGE

WARNING!

Schalten Sie das Gerät vor dem Reinigen aus und{lassen Sie es abkühlen.Ziehen Sie vor allen Reinigungs- und Wartungsarbeiten den Netzstecker des Gerätes.

WARNING!

Aus Sicherheitsgründen darf das Gerät nicht mit einem Dampfstrahl- oder Hochdruckreiniger gereinigt werden.

WARNING!

Verwenden Sie zur Reinigung keine Scheuermittel, Scheuerschwämme aus Stahlwolle oder Säuren, da diese das Gerät beschädigen können.

Sie konnen die Topfräger entfern, um das Kochfeld leichter zu reinigen. Vergewissern Sie sich, dass Sie die Topfhalter nach der Reinigung des Kochfeldes wieder ordnungsgemäß aufgesetzt haben. Seien Sie beim Wiederaufsetzen der

Topfträger vorsichtig, um die Glaskeramik besteht nicht zu verkratzen. Falls Sie die Topträger von Hand spulen, seien Sie beim Abtrocknen vorsichtig, da durch das Emaillieren gelegentlich raue Kanten entstehen können. Entfernen Sie hartnäckige Flecken mit einer Reinigungspaste.

Entferen von Verunreinigungen:

1. -Folgendes muss�始enterwerden: geschmolzener Kunststoff, Plastikfolie, zuckerhaltige Lebensmittel. Verwenden Sie dazu einen speziellen Reinigungsschafter für Glaskeramik. Setzen Sie den Reinigungsschaber schrag zur Glaskeramikfläche an und entfern den Sie Verunreinigungen durch Schaben über die Oberfläche.
2. Schalten Sie das Gerät aus und lassen Sie es abkühlen, bevor Sie Folgendes entfernen: Kalk- und Wasserränder, Fettspritzer, metallisch schimmernde Verfürbungen. Verwenden Sie dazu einen speziellen Glaskeramik- oder Edelstahlreiniger.
3. Feuchten Sie ein Tuch mit etwas Reinigungsmittel an und wischen Sie damit nach.
4. Am Ende das Gerät mit einem trockenen Tuch abreiben.

6.1 Reinigung der Zündung

Dieses Modell verfügt über eine Keramikzündung mit Metallelektrode. Halten

Sie zur Vermeidung von Zündschwierigkeiten diese Bauteile immer sauber; kon-trollieren Sie außerdem, ob die Dusen des Brennerkranzes verstoptf sind.

6.2 Regelmäßige Reinigung

Lassen Sie regelmäßig vom lokalen Kundendienst den Zustand des Gaszufuhrrohrs und, falls installiert, die Funktionstüchtigkeit des Druckreglers überprüfen.

WARNING!

Glasleiste

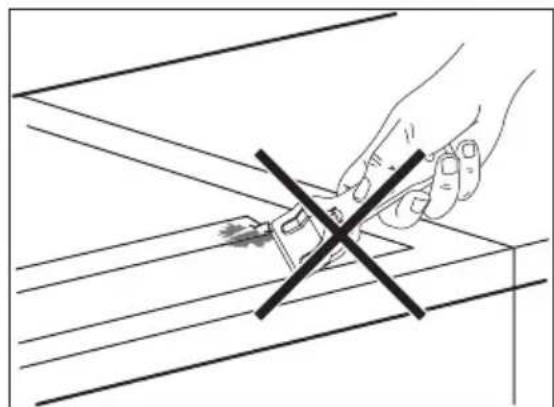

• Verwenden Sie keinen Schaber oder scharfe Objekte zur Reinigung der Glasleiste und des Zwischenraums zwischen ihr und der Glaskeramik. Die Glasleiste ist mit der Glaskeramikplatte verbunden.
• Stellen Sie keine Töpfe auf die Glasleiste.
• Stellen Sie sicher, dass die Pfannen und Töpfe die Glasleiste nicht berühren.

7. FEHLERSUCHE

Problem Mögliche Ursachen Abhilfe
Keine Funken beim Betä- tigen der elektrischen Zündung.
Problem Mögliche Ursachen Abhilfe
• Brennerdeckel und	Brennerkrone sitzen nicht richtig.	• Stellen Sie sicher, dass der Brennerdeckel und Brennerkrone richtig sitzen.
Gasflamme erlischt so-fort nach dem Entzün-den.	• Das Thermoelement ist nicht ausreichend erwärmt.	• Halten Sie den Schal-ter nach dem Entzün-den ca. 5 Sekunden lang gedrückt.
Der Gasbrenner brennt Ungleichmäßig.	• Speisereste an der Brennerkrone.	• Kontrollieren Sie, dass die Hauptdüse nicht blockiert und die Bren-nerkrone nicht durch Speisereste zugesetzt sind.

Wenn ein Problem vorliegt, versuchen Sie zunachst, die Ursache des Problems herselfzufinden und das Problem selbst zu beheben. Wenn Sie das Problem nicht selbst losen können, wenden Sie sich an ihren Handler oder an den Kundendienst.

Wenn Sie das Gerät falsch bedient haben oder es nicht von einer autorisierten Fachkraft angeschlossen wurde, kann auch während der Garantiezeit für den Besuch eines Kundendiensttechnikers oder Handlers eine Gebühr anfallen.

8. MONTAGE

WARNING!
Siehe Sicherheitshinweise.

Notieren Sie vor der Montagedie Seriennummer (Ser. Nr.), die Sie auf dem Typenschild finden.Das Typenschild befindesich unter am Gehäuse des Gerats.

WARNING! Die in nachstehender Anleitung beschrieben Montage-, Anschluss- und Wartungsarbeiten müssen von Fachpersonal unter Beachtung der geltenden Bestimmungen und eventuell lokalen Verordnungen ausgeführrt werden.

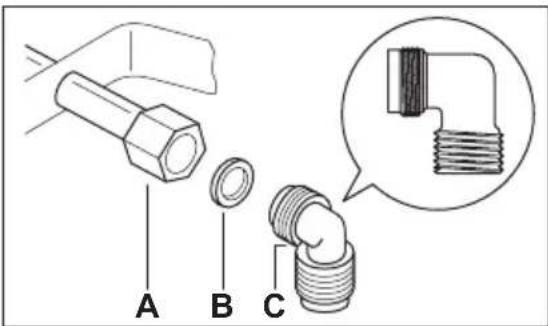

8.1 Gasanschluss

Überzeugen Sie sich, dass das Gerät während der Montage vom Stromnetz getrennt ist. Ziehen Sie den Netzstecker aus der Steckdose oder drehen Sie die Sicherungen hereaus. Drehen Sie die Hauptgaszufuhr zu.
Stellen Sie safer, dass zwischen dem Gasanschluss an der Wand und dem Gerät ein Absperrhahn vorhanden ist.
Die Einstellungen für das Gerät finden Sie auf dem Typenschild. Die aktuellen

Einstellungen für den Gastyp und -druck befinden sich auf einem Aufkleber.

Je nach geltenden Bestimmungen kann der Anschluss fest oder durch Verwendung eines flexiblen Edelstahlrhors erfolgen. Bei Verwendung flexibler Metallrohre muss darauf geachtet werden, dass sie nicht mit beweglichen Teilen in Kontakt kommt oder eingeklemmt werden können. Wenn das Kochfeld mit einem Backofen installiert wird, muss ebenfalls vorsichtig vorgegangen werden.

Das Gerät wird nicht an einen Abgasauslass angeschlossen. Es muss gemäß den geltenden einschlädigen Bestimmungen angeschlossen werden. Achten Sie besonderss auf die richtige Luftführung.

Achten Sie daraufuf, dass der Gasdruck des Geräts den empfohlenen Werten entspricht. Das verstellbare Anschlussrück wird an dem Gasanschluss mit einer G 1/2" Gewindemutter befestigt. Verschrauben Sie die Teile ohne Kraftanwendung, bringen Sie das Anschlussrück in die benötigte Richtung und schrauben Sie alle Teile fest.

A) Schaftende mit Mutter
B) Dichtung
C) Rohrbogen

WARNING!

Prufen Sie nach der Montage die Dichteit der Anschluss mit einer Seifenlösung. Verwenden Sie zur Prüfung der Dichteit auf keinen Fall eine Flamme.

Anschluss mit flexiblem, nichtmetallischem Rohr:

Wenn der Anschluss über den gesamten Bereich hinweg leicht geprüft werden kann, konnen Sie ein flexibles Rohr ver

wenden. Befestigen Sie das flexible Rohr fest mit Rohrschellen.

Flüssiggas: Verwenden Sie die Gummi-Rohrbefestigung. Verwenden Sie grundsatzlich die Dichtung.fahren Sie dann mit dem Gasanschluss fort. Das flexible Rohr kann verwendet werden, wenn:

• es höchstens 1500 mm lang ist,
• es nirgendwo gedrosselt wird,
• es weder unter Zug stehen noch ver-dreht ist,
• es keine scharfen Kanten oder Ecken berührt.
• es leicht geprüft und sein Zustand festgestellt werden kann.

Zur Erhaltung muss das flexible Rohr auf Folgendes geprüft werden:

• Risse, Schnitte, Brandspuren - an beiden Enden und über die volle Länge,
• Materialverhärung und ausreichende Flexibilität,
• Korrosion der Rohrschellen,
• Ablauf des Verfallsdatums.

Wenn Defekte sightbar sind, das Rohr nicht reparieren, sondern austauschen.

Überprüfen Sie nach der Installation, ob alle Anschlussstücke dicht sind. Verwenden Sie hierfür eine Seitenlösung und auf keine Fall eine Flamme!

8.2 Austausch der Düsen

1. Nehmen Sie die Topfträger ab.
2. Nehmen Sie Brennerdeckel und Brennerkronen ab.

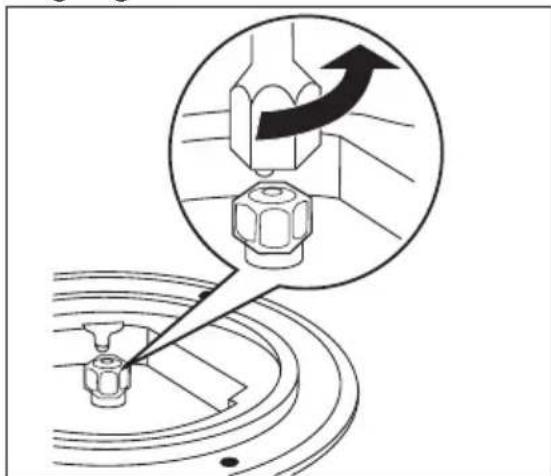

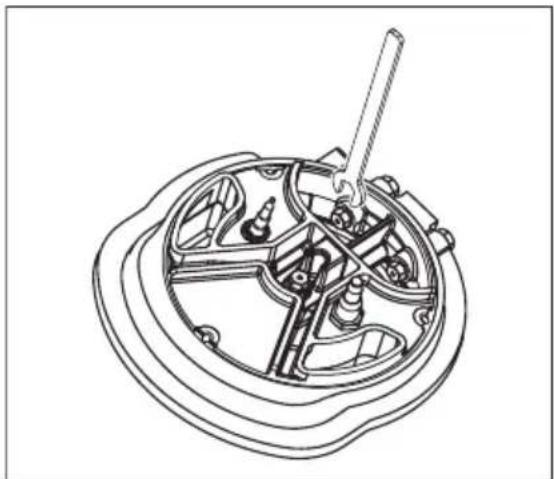

3. Entfernen Sie die Dusen mit einem Steckschluss (7) und ersetzen Sie sie durch für die verwendete Gasart geeignete Dusen.

1. Bringen Sie die Teile wieder an (fuhren Sie dazu die obigen Schritte in umgekehrter Reihenfolge aus).
2. Ersetzen Sie das Typenschild (in der Nähe des Gaszufuhrrohrs) durch ein Typenschild für die neue Gasversorgung. Dieses Schild befindet sich in der Verpackung der Düsen, die mit dem Gerät gefleiert werden.

8.3 Einstellen der niedrigsten Stufe

So stellen Sie die niedrigste Stufe der Brenner ein:

1. Zünden Sie den Brenner.

2. Drehen Sie den Knopf auf die klinste Flamme.

3. Ziehen Sie den Einstellknopf ab.

4. Stellen Sie mit einem kleinen Schraubendreher die Bypass-Schraube ein.

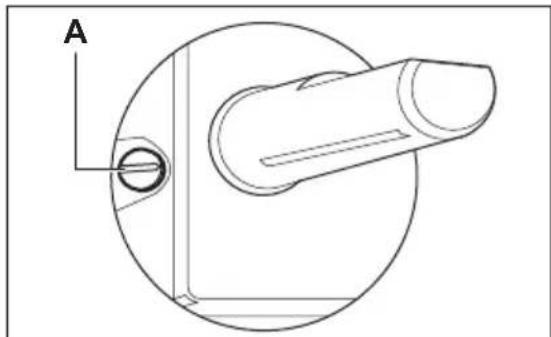

A Bypass-Schraube

• Wenn Sie von Erdgas (G20 20 mbar) zu Flüssiggas wechseln, ziehen Sie die Bypass-Schraube bis zum Anschlag an.
• Wenn Sie von Flüssiggas zu Erdgas (G20 20 mbar) wechseln, drehen Sie die Bypass-Schraube ca. 1/4 Umdrehung darüber.

WARNING!

Vergewissern Sie sich, dass die Flamme nicht erlischt, wenn Sie den Einstellknopf schnell von der hochsten zur niedrigsten Stufe drehen.

BRENNER ERDGAS	G20/20 mbar	LPG-Flüssiggas G30/30 mbar
	Düssen Düssen
Äußerer Kreis 2x115 2x72
Innerer Kreis 70 46

8.4 Elektrischer Anschluss

• Erden Sie das Gerät gemäß den Sicherheitschinweisen.
  Vergewisern Sie sich, dass die Netzspannung und -frequenz in Ihrer Region mit den auf dem Typenschild angegeben Anschlusswerten übereinstimmen.
• Das Gerät wird mit einem Netzkabel gefeliefert.

• Elektrische Bauteile dürfen nur vom Kundendienst oder von einer Fachkraft installiert oder ausgewechselt werden.

• Schlieben Sie das Gerät nur eine sachgemäß installierte Schutzkontaktsteckdose an.

• Stellen Sie sicher, dass der Netzstecker nach der Montage noch zuganglich ist.
• Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät vom Stromnetz trennen möchten. Ziehen Sie dazu immer direkt am Netzstecker.
  Das Gerät darf nicht mit einem Verlängergungskabel, Adapter oder an eine Mehrfachsteckdose angeschlossen werden (Brandgefahr). Prüfen Sie, ob die Erdverbindung den geltenden Normen und Regel entspricht.

Das Netzkabel ist so zu verlegen, dass es nicht mit frei Ben Teilen in Beruhrung kommt.
Die elektrische Installation muss über eine Vorrichtung verfügen, die es ermöglich, das Gerät mit einer Kontaktöffnungsbreite von mindestens 3 mm allpolig vom Netz zu trennen (beispielsweise durch automatische Leitungsschutzschalter, Fl-Schutzschalter oder Sicherungen).
- Kein Teil des NetzkabelsarfheiBer als 90^ werden.

8.5 Ersetzen des Netzkabels

Wenden Sie sich für den Austausch des Netzkabels an ihren örtlichen Kunden.

Ersetzen Sie das Netzkabel ausschlieblich durch eines vom Typ H05BB-F Tmax 90^ (oder hoher). Vergewissern Sie sich, dass der Kabelquerschnitt fur die Spannung und Arbeitstemperatur geeignet ist. Der gelbgrüne Schutzleiter muss ca. 2 cm länger als die Phasenleiter sein.

8.6 Montage

• Dichten Sie den Spalt zwischen der Arbeitsplatte und der Glaskeramik mit Silikon ab.
• Geben Sie etwas Seifenlauge auf das Silikon.
• Entfernen Sie das überschüsse Silikon mit einem Schaber.

8.7 Montage von mehr als einem Gerät

Mitgelieferte Teile:Verbindungsleiste(n),hitzebeständiges Silikon,Gummiprofil,Dichtungsstreifen.

Verwenden Sie nur spezielles, hitzebeständiges Silicon.

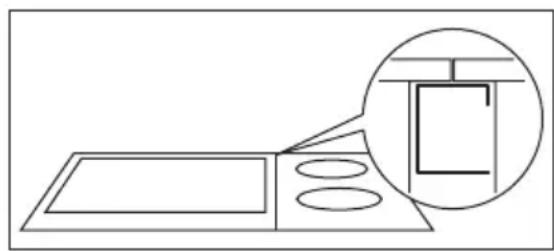

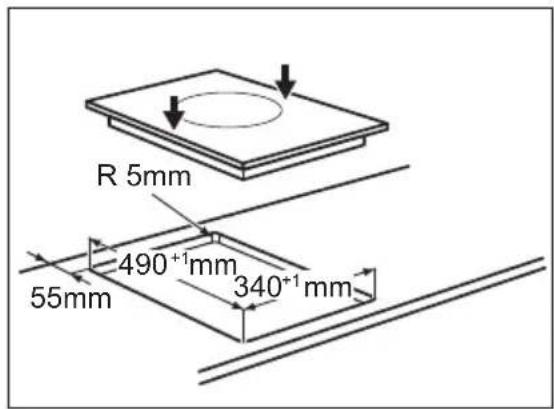

Arbeitsplattenausschnitt

Abstand zur Wand: min. 50 mm
Tiefe: 490 mm

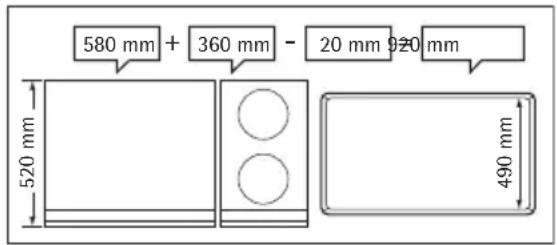

Breite: Addieren Sie die Breiten aller einzubauender Geräte und subtrahieren Sie 20 mm (siehe auch „Übersicht über alle Gerätebreiten").

Beispiel:

Montage von mehr als einem Gerät

1. Legen Sie den Arbeitsplattenaus-schnitt fest und sagen Sie ihn aus.
2. Legen Sie die Geräte nacheinander mit der Rückseite nach oben auf eine weiche Fläche, zum Beispiel eine Decke.

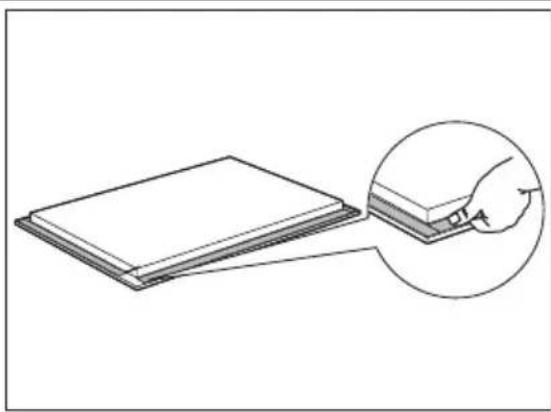

3. Kleben Sie den Dichtungsstreifen umlaufend auf der Unterseite des Gerats entlang des äußerten Randes der Glaskeramikscheibe auf.

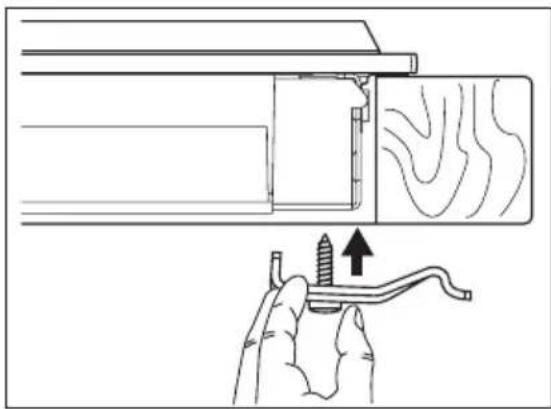

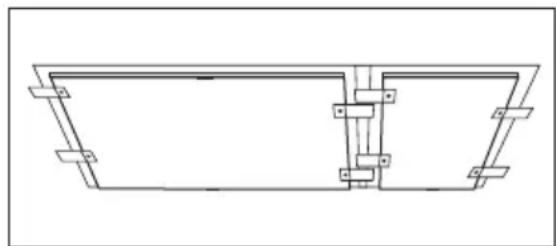

4. Schrauben Sie die Befestigungslatten locker in die entsprechenden Öffnungen im Schutzkasten ein.

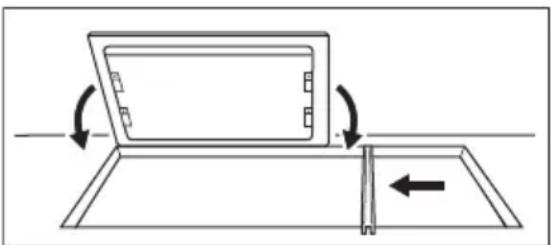

5. Setzen Sie das erstige Gerät in den Arbeitsplattenausschnitt ein. Setzen Sie die Verbindungsleiste in den Ausschnitt und drücken Sie diese bis zur Hälfte der Breite gegen das Gerät.

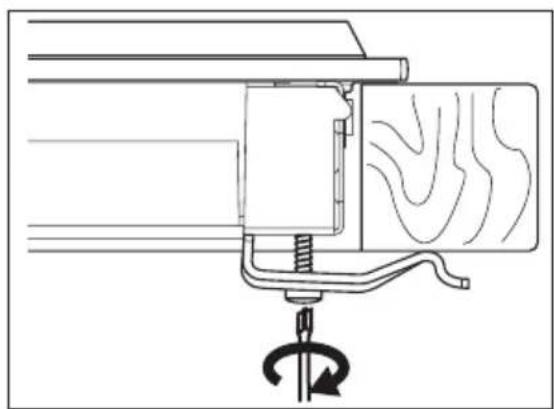

1. Drehen Sie die Befestigungslatten locker von unterhalb der Arbeitsplatte und auf der Verbindungsleiste ein.

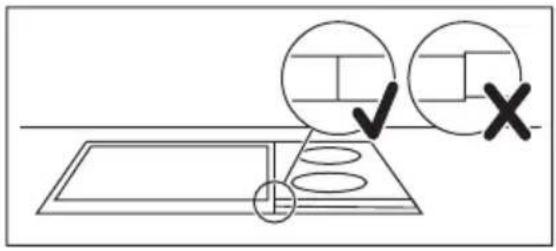

1. Setzen Sie das{nachste Gerät in den Arbeitsplattenausschnitt ein. Stellen Sie safer, dass die Vorderkanten der Geräte auf der gleichen Höhe sind.

1. Ziehen Sie die Schrauben der Befestigungslatte/Haltegreifer an.
2. Dichten Sie den Spalt zwischen der Arbeitsplatte und den Geräten sowie den Spalt zwischen den Geräten mit Silikon ab.

3. Geben Sie etwas Seifenlauge auf das Silikon.

4. Drücken Sie das Gummiprofil kraftvoll gegen die Glaskeramik und fuhren Sie es langsam um den Ausschnitt.

1. Berühren Sie das Silikon nicht, bevore ausgehartet ist. Dies kann einen Tag dauern.
2. Entfernen Sie das überschüssige Silikon vorsichtig mit einer Rasierklinge.
3. Reinigen Sie die Glaskeramikoberfläche.

9. TECHNISCHE DATEN

Brennerleistungen

Brenner / Gasart Erdgas Flüssiggas

Brenner 5 kW 4,6 kW / 329 g/Std.

10. UMWELTTIPPS

Recycleln Sie Materialien mit dem Symbol. Entsorgen Sie die Verpackung in den entsprechenden Recyclingbehältern. Recycleln Sie zum Umwelt- und Gesundheitsschutz elektrische und

elektronische Geräte. Entsorgen Sie Geräte mit diesen Symbol nicht mit dem Hausmüll. Bringen Sie das Gerät zu ihrer örtlichen Sammelstelle oder wenden Sie sich an ihr Gemeindeamt.

CC
