BEDIENUNGSANLEITUNG 99553 GM AEG-ELECTROLUX

Benutzerinformation Gas-Kochfeld

TECHNISCHE GEGEVENS 15

10 MILIEUBESCHERMING 16

Verpakkingsmaterial 17

Danke, dass Sie sich für eines unserer hochqualitativen Produkte entschieden haben.

Lesen Sie für eine optimale und gleichmäßige Leistung Ihres Gerätes diese Benutzerinformationrette sorgfältig durch. Sie wird Ihnen helfen, alle Vorgänge perfect und äußert effizient zu steuern. Damit Sie diese Benutzerinformation bei Bedarf stets zur Hand haben, empfehlen wir Ihnen, sie an einem sicheren Ort aufzubewahren. Und geben Sie diese Benutzerinformationrette an einen eventuellen neuen Besitzer desses Gerätes weiter.

Wir wünschen Ihnen viel Freude mit ihrem neuen Gerät.

INHALT

SICHERHEITSHINWEISE 49

Entsorgung des Geräts 52

MONTAGE 52

Gasanschluss

Austausch der Düsen 54

Einstellen der niedrigsten Stufe 54

Elektrischer Anschluss 54

Netzkabel ersetzen 55

GERÄTEBESCHREIBUNG 57

Kochstellen-Schalter

GEBRAUCHSANWEISUNG 57

Züden des Brenners 57

Ausschalten des Brenners 59

PRAKTISCHE TIPPS UND HINWEISE 59

Energie sparendes Kochen 59
REINIGUNG UND PFLEGE 60
Reinigen der Zünderzen	61
Regelmäßige Reinigung	61
WAS TUN, WENN ...	61
Im Zubehörrebutel mitgelieferte Aufkleber	61
TECHNISCHE DATEN	62
UMWELTIPPS57	63
Verpackungsmaterial	63

Änderungen vorbehalten

SICHERHEITSHINWEISE

WARNING!

These Anweisungen gelten nur für die Länder, deren Symbole auf der Umschlagseite dieser Broschüre abgebildet sind.

Lesen Sie diese Bedienungsanleitungitte sorgfaltig durch,bevor Sie das Gerat anschlieben und benutzen, um Gefahren zu vermeiden und einen korrekten Betrieb des Gerats zu gewahrleisten.Bewahren Sie diese Bedienungsanleitung in der Naine des Gerats auf, auch wenn Sie these anderswo aufstellen.Wenn Sie das Gerat verkaufen,geben Sie dem Kaufer die Bedienungsanleitung mit. Jeder, der these Gerat benutzt, sollte mit der Bedienung und den Sicherheitsmerkmalen vertraut sein.

Allgemeine Sicherheit

WARNING!

Erwachsene mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Wissen und Erfahrung sowie Kinder dürfen these Gerät nicht benutzen. Solche Personen müssen von einer Person beaufsichtigt oder bei der Bedienung des Geräts angeleitet werden, die für ihre Sicherheit verantwortlich ist.

Sicherheit für Kinder

• Nur Erwachsene)durfen these Gerat bedieren. Kinder müssen beaufsichtigt werden, so dass sie nicht mit dem Gerat speien konnen.
• Halten Sie das Verpackungsmaterial von Kindern fern. Andernfalls besteht Erstickungs- und Verletzungsgefahr.
• Halten Sie Kinder während und nach dem Betrieb vom Gerät fern, bis das Gerät kalt geworden ist.

Gebrauch

• Entfernen Sie vor der ersten Benutzung des Geräts samentliches Verpackungsmaterial sowie alle Aufkleber und Folien (falls vorhanden) vom Edelstahlbedienfeld. Entfern den das Typenschild nicht. Dies könnte zum Ausschluss der Gewährleistung führen.
• Schalten Sie die Kochzonen nach jedem Gebrauch aus.
  Die Brenner und zugänglichen Geräteile sind beim Betrieb und auch danach noch heiß. Legen Sie kein Besteck und keine Topdeckel auf das Kochfeld. Kochgeschirr kann damit Inhalt umkippen. Es besteht Verbrennungsgefahr.
• Überhitzte Fette und Öl entzünden sich sehr schnell. Es besteht Brandgefahr.
• Lassen Sie das Gerät im Betrieb nicht unbeaufsichtigt.
• Beaufsichtigen Sie das Gerät während es eingeschaltet ist.
• Achten Sie darauf, dass keine Flüssigkeit in die Öffnungen auf der Oberseite des Kochfelds dringt.
  Schalten Sie das Kochfeld niemals ohne Kochgeschirr ein.
• Dieses Gerät ist nur zur Verwendung im Haushalt bestimmt. Benutzen Sie es nicht für gewerbliche oder industrielle Zwecke.
• Das Gerät ist ausschließlich für die haushaltsübliche Zubereitung von Speisen bestimmt. So werden Verletzungen von Personen oder Schäden am Eigentum vermieden.
• Verwenden Sie Töpfe und Pfannen mit einem Durchmesser, der der größte der Brenner entspricht. Die Glasplatte (falls vorhanden) kann überhitzen und zerspringen.
• Verwenden Sie keine Töppe, deren Durchmesser kleiner als die Grübe der Kochzone ist. Andernfalls erhitzt sich der Topfgriff.
• Das Kochgeschirrarficht das Bedienfeldbehindern.
• Verwenden Sie kein unstabiles Kochgeschirr, um ein Umfallen und einen Unfall zu vermeiden.
• Stellen Sie keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren Produkten benetzt sind, und/oder schmelzbaren Gegenstände (aus Kunststoff oder Aluminium) und/oder Stoffe in das Gerät, in die Höhe des Geräts oder auf das Gerät. Es besteht Explosions- oder Brandgefahr.
• Verwenden Sie nur das mit dem Gerät gefelieferte Zubehör.
• Gehen Sie beim elektrischen Anschluss des Geräts an eine Anschlussdose sorgsam vor.
  Achten Sie darauf, dass elektrische Leitungen weder das Gerät noch heißes Kochgeschirr

berühren können. Achten Sie darauf, dass elektrische Leitungen nicht lose hangen oder sich verheddern.

• Bei Sprüngen in der Oberfläche des Kochfelds schalten Sie die Stromversorgung aus, um einen Stromschlag zu vermeiden.

Montage

• Lesen Sie unbedingt die folgenden Hinweise. Der Hersteller übernimmt keinerlei Haftung für Verletzungen von Personen oder Tieren oder für Schäden am Eigentum, wenn diese auf die Nichteinhaltung der folgenden Bedingungen darüberzuführen sind.
• Um das Risiko von Sachschäden oder Verletzungen zu vermeiden, * dürfen Installation , Strom- und Gasanschluss, Einstellung und Wartung des Geräts ausschließlich von Fachleuten unter Beachtung der Normen und örtlich geltenden Bestimmungen durchgeführt werden.
• Stellen Sie sicher, dass das Gerät beim Transport nicht beschädigt wurde. Schließen Sie ein beschädigtes Gerät nicht an. Wenden Sie sich bei Bedarf an den Lieferanten.
• Einbaugeräte)dürfen nur nach dem Einbau in bzw. unter normgerechte, passende Einbauschänke und Arbeitsplatten betrieben werden.
• Installieren Sie das Kochfeld nicht über Haushaltsgeräten, wenn die Montageanleitung dies nicht zulässt.
• Montieren Sie das Gerät nur in einer flachen Arbeitsplatte.
• Nehmen Sie weder technische noch anderweitige Änderungen am Gerät vor. Hierdurch besteht Verletzungsgefahr und das Gerät kann beschädigt werden.
  Die im Einsatzland des Geräts geltenden Gesetze, Verordnungen, Richtlinien und Normen sind einzuhalten (Sicherheits- und Recyclingbestimmungen, Sicherheitsregeln der Elektrotechnik usw.).
  Die Mindestabstände zu anderen Geräten sind einzuhalten.
• Der Berührungsschutz muss durch den Einbau gewährleistet sein. Schubladen müssen zum Beispiel mit einem Schutzboden direkt unter dem Gerät installiert werden.
  Die Ausschnittkanten an der Arbeitsplatte müssen mit einem geeigneten Dichtungsmaterial vor Feuchtigkeit geschützt werden.
• Das Kochfeld muss so eingebaut werden, dass es spaltfrei mit der Arbeitsplatte abschlieBt. Dazu ist eine geeignete Dichtung erforderlich.
• Schützen Sie die Geräteunterseite vor Dampf und Feuchtigkeit, die z. B. durch einen Geschirrspüler oder Backofen entstehen können.
• Installieren Sie das Gerät nicht direktiben Turen oder unter Fenstern. Andernfalls kann heiBes Kochgeschirr durch das Öffnen von Turen oder Fenstern vom Kochfeld gestoBen werden.
• Prüfen Sie vor Anschluss des Gerätes, ob die örtlichen Anschlussbedingungen (Gasart und Gasdruck) und die Geräteinstellung übereinstimmen. Die Einstellwerte für das Gerät sind auf dem Typenschild in der Höhe des Gaszufuhrrohrs angegeben.
• Das Gerät wird nicht an eine Abluftanlage angeschlossen. Es muss gemäß den geltenden einschlädigten Bestimmungen installiert und angeschlossen werden Besondere Aufmerksamkeit muss den Bestimmungen hinsichtlich der Belüfung geschenkt werden.

• Beim Gebrauch eines Gaskochfelds entsteht in dem Raum, in dem das Gerät installiert wurde, Wärme und Feuchtigkeit. Sorgen Sie für gute Belüftung in der Küche: Halten Sie natürliche Belüftungsöffnungen offen oder installieren Sie eine mechanische Absauganlage (Abzugshaube).

• Wenn das Gerät über einen längeren Zeitraum intensiv genutzt wird, muss für zusätzliche Belüftung gesorgt werden (z.B. durch Öffnen eines Fensters oder Höherstellen der Mechanischen Belüftungseinrichtung, falls vorhanden).

• Beachten Sie tatsächliche Anweisungen zu den elektrischen Anschlüssen. Es besteht Stromschlaggefahr.
• Trennen Sie das Gerät von der Stromversorgung, bevor Sie Reinigungs- und Wartungsarbeiten durchführren.
• An der Netzanschlussklemme liegt Spannung an.
  Die Netzanschlussklemme muss spannungsfrei gemacht werden.
• Der Berührungsschutz muss durch einen fachgerechten Einbau gewährleistet sein.
• Lockere und unsachgemäß Steckverbindungen können die Klemme überhitzen.
  Die Klemmverbindungen müssen von einem Elektroinstalleur fachgerecht ausgeführten werden.
• Am Kabel ist eine Zugentlastung erforderlich.
• Verwenden Sie das richtige Netzanschlusskabel. Ersetzen Sie ein defektes Netzkabel nur durch ein geeignetes Kabel. Wenden Sie sich in einem solchen Fall an ihren Kunden-dienst.
• Bei der elektrischen Installation des Geräts ist eine Einrichtung vorzusehen, die es ermöglich, alle Pole des Geräts mit einer Kontaktöffnungsbreite von mindestens 3 mm von der Spannungsequelle zu trennen.
• Wenn sich die Montagehalterung in Höhe der Klemmenleiste befindet, sorgen Sie dafür, dass das Netzanschlusskabel nie in Kontakt mit der Kante der Halterung kommt.
• Geeignete Trenneinrichtungen sind erforderlich: Überlastschalter, Sicherungen (Schraub-sicherungen müssen aus dem Halter entfernt werden können), Fl-Schutzschalter und Schütze.

Entsorgung des Geräts

• Um das Risiko von Verletzungen oder Sachschäden zu vermeiden:

Trennen Sie das Gerät von der Stromversorgung.
- Schneiden Sie das Netzkabel in der Höhe des Geräteanschlusses ab und entsorgen sie es.
- Drücken Sie externe Gasrohre flach, falls montiert.
- Wenden Sie sich zur Entsorgung an die örtlichen zugelassenen Einrichtungen.

MONTAGE

WARNING!

Die in nachstehender Anleitung beschrieben Montage-, Anschluss- und Wartungsarbeiten müssen von Fachpersonal unter Beachtung der geltenden Bestimmungen und eventuell lokalen Verordnungen ausgeführrt werden.

Gasanschluss

Für den Gasanschluss muss ein Gas-Sicherheitsanschluss (AGB) verwendet werden. Je nach geltenden Bestimmungen kann der Anschluss fest oder durch Verwendung eines flexiblen Edelstahlröhrs mit Gas-Sicherheitsanschluss (AGB) erfolgen. Bei Verwendung flexibler Metallrohre muss darauf geachtet werden, dass sie nicht mit beweglichen Teilen in Kontakt

kommen oder eingeklemmt werden konnen. Wenn das Kochfeld mit einem Backofen installiert wird, muss ebenfalls vorsichtig vorgegangen werden.

Der Anschluss muss unter Beachtung der Bestimmung NBN D 51.003. erfolgen.

Achten Sie darauf, dass der Gasdruck des Geräts den empfohlenen Werten entspricht. Das verstelltbare Anschlussstück wird an dem Gasanschluss mit einer G 1/2" Gewindemutter be-festigt. Alle abgebildeten Teile wurden bereits werkseitig zusammengesetzt. Bevor unsere Geräte das Werk verlassen, werden sie getestet, um Ihnen optimale Funktion zu bieten.

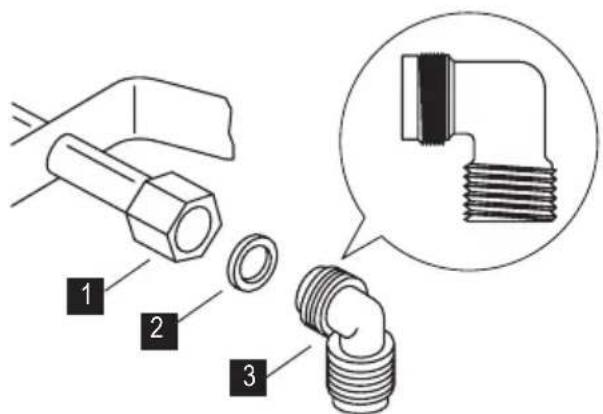

1 Schaftende mit Mutter
2 Unterlegscheibe
3 Rohrbogen

Anschluss mit flexiblem, nichtmetallischem Rohr:

Wenn der Anschluss über den gesamten Bereich hinweg leicht geprüft werden kann, konnen Sie ein flexibles Rohr verwenden. Befestigen Sie das flexible Rohr fest mit Rohrschellen.

Flüssiggas : Verwenden Sie die Gummi-Rohrbefestigung. Verwenden Sie grundsätzlich die Dichtung. Fahren Sie dann mit dem Gasanschluss fort. Das flexible Rohr kann verwendet werden, wenn:

Die Raumtemperatur 30^ nicht übersteigt;
- Es hochstens 1500 mm lang ist;
- Es nirgendwo eingeklemmt ist;
- Es weder unter Zug stehen noch verdreht ist;
- Es keine scharfen Kanten oder Ecken berührt;
- Es kein geprüft werden kann.

Das flexible Rohr muss auf Folgendes geprüft werden:

• Risse, Schnitte, Brandspuren - an beiden Enden und über die volle Länge;
• Materialverhärung, ausreichende Flexibilität;
• Korrosion der Rohrschellen;
• Ablauf des Verfalldatums.

Wenn Defekte sightbar sind, das Rohr nicht reparieren, sondern austauschen.

Nach der Installation die Dichtheit der Verbindungen stets mit einer Seifenlösung und nicht mit einer Flamine prufen!

Austausch der Dusen

1. Nehmen Sie die Topfträger ab.
2. Nehmen Sie Brennerdeckel und Brennerkränze ab.
3. Entfernen Sie die Düssen mit einem Steckschlüssel (7) und ersetzen Sie sie durch für die verwendete Gasart geeignete Düssen (siehe Tabelle im Abschnitt Technische Daten).
4. Bringen Sie die Bauteile wieder an (fuhren Sie dazu die obigen Schritte in umgekehrter Reihenfolge aus).
5. Ersetzen Sie das Typenschild (in der Höhe des Gaszufuhrrohrs) durch ein Typenschild für die neue Gasversorgung. Dieses Schild findet sich in der Verpackung der Düsen, die mit dem Gerät geliefert werden.

Wenn der Gasdruck der Gasversorgung schwankt oder nicht dem erforderlichen Druckwert entspricht, muss ein geeigneter Druckregler im Gaszufuhrrohr montiert werden.

Einstellen der niedrigsten Stufe

So stellen Sie die niedrigste Stufe der Brenner ein:

1. Zünden Sie den Brenner.
2. Drehen Sie den Schalter auf diekleinste Flamme.
3. Entfernen Sie den Schalter.
4. Stellen Sie mit einem kleinen Schraubendreher die Position der Bypass-Schraube ein. Wenn Sie von 20 mbar Erdgas zu Flüssiggas wechseln, drehen Sie die Einstellschraube bis zum Anschlag ein. Wenn Sie von Flüssiggas zu 20 mbar Erdgas wechseln, drehen Sie die Bypass-Schraube ca. 1/4 Umdrehung (1/2 Umdrehung für den Dreikronen-Brenner) darüber.

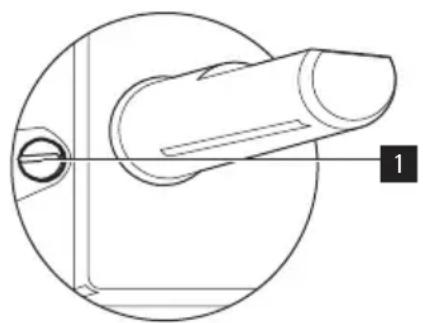

1 Einstellschraube für diekleinste Flamme

1. Vergewissern Sie sich, dass die Flamme nicht erlischt, wenn Sie den Schalter schnell von der hochsten zur niedrigsten Stufe drehen.

Elektrischer Anschluss

• Erden Sie das Gerät gemäß den Sicherheitshinweisen.
• Vergewissern Sie sich, dass die Netzspannung und -frequenz in Ihrer Region mit den auf dem Typenschild angegebenen Anschlusswerten übereinstimmen.

• Das Gerät wird mit einem Netzkabel gefeliefert. Dazu muss ein passender Stecker verwendet werden, der für die auf dem Typenschild angegebene Gesamtstromaufnahme ausgelagt ist. Der Stecker muss in eine passende Steckdose gesteckt werden.

• Elektrische Bauteile)durfen nur vom Kundendienst oder von einer Fachkraft installiert oder ausgewechselt werden.
  SchlieBen Sie das Gerat nur an eine sachgemäß installierte Schutzkontaktsteckdose an.

• Stellen Sie sicher, dass der Netzstecker nach der Aufstellung noch zugänglich ist.
• Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät vom Stromnetz trennen möchten, sondernziehen Sie dazu immer direkt am Netzstecker.
• Das Gerätarf nicht mit einem Verlängerungskabel, Adapter oder an eine Mehrfachanschlussdose angeschlossen werden (Brandgebung). Prüfen Sie, ob die Erdverbindung den geltenden Normen und Regel entspricht.
• Das Netzkabel ist so zu verlegen, dass es nicht mitHEYBen Teilen in Beruhrung kommt.
  Die elektrische Installation muss über eine Vorrichtung verfügen, die es ermöglicht, das Gerät mit einer Kontaktöffnungsbreite von mindestens 3 mm allpolig vom Netz zu trennen (beispielsweise durch automatische Leitungsschutzschalter, Fl-Schutzschalter oder Sicherungen).
• Das Anschlusskabelarf nicht wärmer als 90^ werden.Der blaue Nullleiter mus an die mit ^ gekennzeichnete Klemme angeschlossen werden.Der braune (oder Schwarze) Phasenleiter (angeschlosen an Klemme ^ auf der Klemmleiste) mus immer an die Strom fuhrende Phase angeschlossen werden.

Netzkabel ersetzen

Verwenden Sie als Ersatz für das Anschlusskabel nur ein Kabel des Typs H05V2V2-F T90 o. Ä. Stellen Sie safer, dass der Kabelquerschnitt der Spannung und der Betriebstemperatur entspricht. Der gelb-grüne Erdleiter muss ca. 2 cm länger als der braune (bzw. schwarze) Phasenleiter sein.

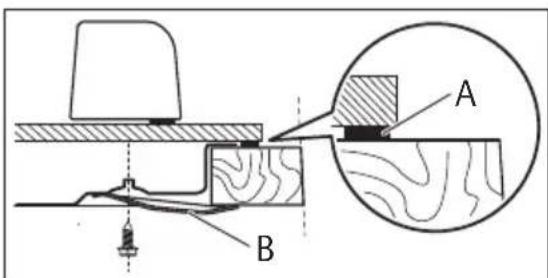

Einbau

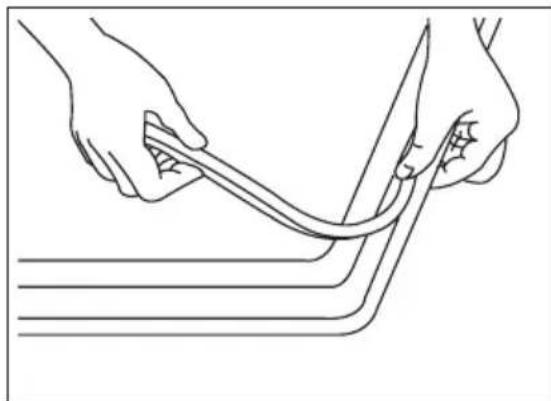

A) Mitgelieferte Dichtung
B) Mitgelieferte Halterungen

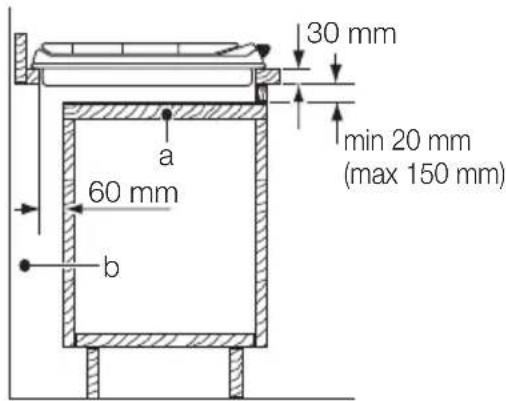

Einbaumfähigkeiten

Unterbaumöbel mit Tur

Die unter dem Kochfeld eingebaute Platte muss sich leicht entfernen setzen und einen einfachen Zugang im Fall einer notwendigen Reparatur ermögen.

a) Entfernbare Platte

b) Raum für Anschlüsse

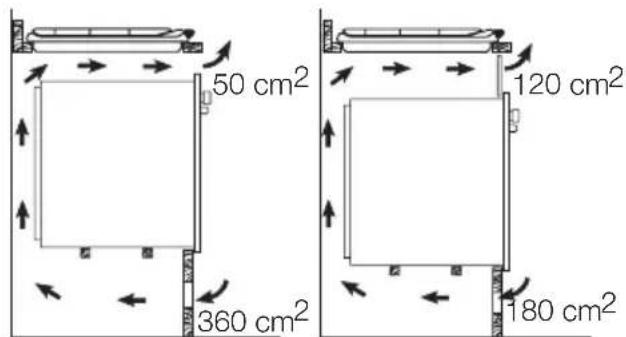

Unterbaumöbel mit Backofen

Die Abmessungen der Kochfeldaussparung müssen den Angaben entsprechen und die Unterbaumöbel mit Luftungsschlitzen versehen werden, um eine ständige Luftzufuhr zu gewährleisten. Kochmulde und Backofen müssen aus Sicherheitsgründen über separate elektrische Anschlüsse verfügen. Der Backofen muss sich leicht aus dem Unterbauchrank entfernen halten.

MANUFACTURER:

Kochstellen-Schalter

Symbol Beschreibung
	keine Gaszufahr / Gerät ausgeschaltet
	Zündstellung / maximale Gaszufahr
	minimale Gaszufahr

GEBRAUCHSANWEISUNG

Zündes Brenners

WARNING!

Seien Sie bei der Verwendung von offenem Feuer in der Küche besonderss vorsichtig. Der Hersteller übernimmt bei Missachtung der Sicherheitsbestimmungen beim Umgang mit offenem Feuer keinerlei Haftung.

Brenner stets vor dem Aufsetzen von Kochgeschirr entzünden.

So zünden Sie den Brenner:

1. Drehen Sie den Schalter nach rechts auf die höchste Stufe (ä) und drücken Sieihn ein.
2. Halten Sie den Kochstellen-Schalter zur Erwärung des Thermoelements ca. 5 Sekunden lang gedrückt. Andernfalls wird die Gaszufahr unterbrochen.
3. Stellen Sie gewünschte Kochstufe ein, sobald die Flamme regelmäßig brennt.

Überprüfen Sie, ob der Brennerkranz und der zugehörige Brennerdeckel korrekt sitzen, falls sich der Brenner nach einigen Versuchen nicht zünden{lss.

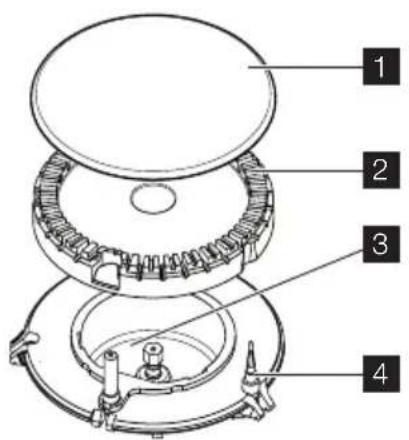

1 Brennerdeckel
2 Brennerkrone
3 Zündkerze
4 Thermoelement

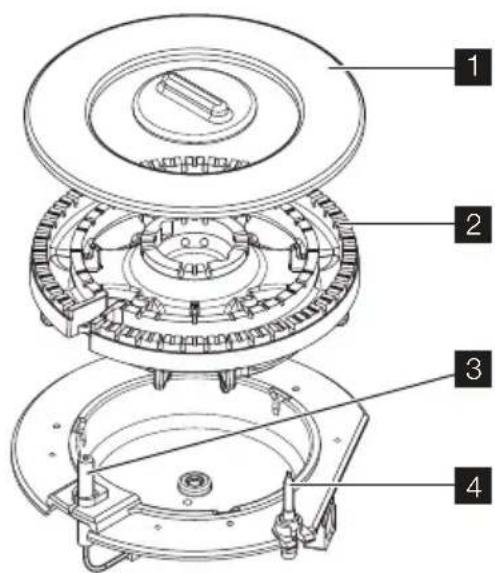

1 Brennerdeckel
2 Brennerkrone
3 Zündkerze
4 Thermoelement

WARNING!

Der Knopfarfhochstensfur15Sekundengedrucktwerden.

Sollte der Brenner nach 15 Sekunden nicht zünden, setzen Sie den Knopf los und drehen ihn in die Ausschaltposition. Warten Sie dann mindestens eine Minute lang, bevor Sie den Brenner erneut zünden.

Wenn kein Strom zur Verfügung steht, konnen Sie den Brenner auch ohne Strom zunden. Bringen Sie eine Flamme in die Nähe des Brenners, drucken Sie den entsprechenden Schalter ein und drehen Sieihn entgegen dem Uhrzeigersinn auf die hochste Stufe.

Falls der Brenner unbeabsichtigt erlischt, drehen Sie den Schalter in die Ausschaltposition, warten Sie mindestens 1 Minute und versuchen Sie, den Brenner dann erneut zu zünden.

Nach dem Einsatz der Stromversorgung, nach der Installation oder nach einem Strom-ausfall kann sich die Funkenzündung automatisch einschalten. Das ist normal.

Ausschalten des Brenners

Drehen Sie zum Ausschalten des Brenners den Schalter auf die Position mit dem Symbol

WARNING!

Drehen Sie die Flamme immer zuerst herunter oder schalten Sie sie aus, bevor Sie das Kochgefas berunternehmen.

PRAKTISCHE TIPPS UND HINWEISE

Energie sparendes Kochen

• Decken Sie Kochgeschirr möglichst mit einem Deckel ab.
• Drehen Sie, sobald die Kochflüssigkeit zu kochen beginnnt, die Flamme so welt zurück, dass die Siedetemperatur aufrecht erhalten wird.

WARNING!

Verwenden Sie Töpfe und Pfannen mit einem Boden, der zur große der Brenner passt.
Verwenden Sie kein Kochgeschirr auf dem Kochfeld, das über dessen Ränder hinausragt.

Brenner Durchmesser des Kochgeschirrs

Dreikronen-Brenner 180 - 260 mm

Normalbrenner 120 - 220 mm

Hilfsbrenner 80 - 160 mm

WARNING!

Das Kochgeschirrarf nicht über das Bedienfeld ragen.

WARNING!

Achten Sie darauf, dass die Topfgriffe nicht über den vorderen Rand des Kochfelds hinausragen, und stellen Sie zur Reduzierung des Gasverbrauchs und im Interesse einer größeren Stabilität die Töppe mittig auf die Kochzonen.

Stellen Sie keine verformten Töpfe oder solche, die nicht standfest sind, auf die Kochzonen, um ein Verschüttungen und Verletzungen zu vermeiden.

WARNING!

Wärmeverteiler werden nicht empfohlen.

Informationen zu Acrylamiden

Wichtig! Nach neuesten wissenschaftlichen Erkenntnissen kann die Bräunung von Lebensmitteln, speziell bei stärkehaltigen Produkten, eine gesundheitliche Gefährdung durch Acrylamid verursachen. Daher empfehlen wir, bei möglichst niedrigen Temperaturen zu garen und die Speisen nicht zu stark zu braunen.

REINIGUNG UND PFLEGE

WARNING!

Schalten Sie das Gerät vor dem Reinigen aus und halten Sie es abkühlen. Ziehen Sie vor allen Reinigungs- und Wartungsarbeiten den Netzstecker des Gerätes.

WARNING!

Aus Sicherheitsgründen darauf Gerät nicht mit einem Dampfstrahl- oder Hochdruckreiniger gereinigt werden.

WARNING!

Verwenden Sie zur Reinigung keine Scheuermittel, Scheuerschwämme aus Stahlwolle oder Säuren, da diese das Gerät beschädigen können.

i Kratzer oder nicht

• Sie können die Topfträger entfernen, um das Kochfeld leicht zu reinigen.
• Reinigen Sie die emaillierten Teile, die Brennerdeckel und -kronen mit warmen Seifenwasser und trocknen Sie diese sorgfältig ab, bevor Sie sie wieder einsetzen.
• Reinigen Sie die Edelstahlteile mit Wasser und trocknen Sie sie dann mit einem weichen Tuch ab.
  Die Topfträger sind nicht spülmaschinenfest und müssen von Hand gespfüt werden.
• Falls Sie die Topfträger von Hand spulen, seien Sie beim Abtrocknen vorsichtig, da durch das Emaillieren gelegentlich raue Kanten entstehen können. Entfernen Sie hartnäckige Flecken mit einer Reinigungspaste.
• Achten Sie darauf, die Topträger nach der Reinigung wieder ordnungsgemäß aufzusetzen.
• Damit die Brenner korrekt arbeiten, stellen Sie sicher, dass die Arme der Topfträger in der Mitte des Brenners sind.
• Seien Sie beim Wiederaufsetzen der Topträger vorsichtig, um Beschädigungen der Oberseite des Kochfelds zu vermeiden.

Wischen Sie das Gerät nach der Reinigung trocken.

Entfernen von Verunreinigungen:

1. • Folgendes muss(sofort entfernt werden: geschmolzener Kunststoff, Plastikfolie, zuckerhaltige Lebensmittel.
2. Schalten Sie das Gerät aus und halten Sie es abkühlen, bevor Sie Folgendes entfernen: Kalk- und Wasserränder, Fettspritzer, metallisch schimmernde Verfürbungen. Verwenden Sie dazu einen speziellen Glas- oder Edelstahlreiniger.
3. Feuchten Sie ein Tuch mit etwas Reinigungsmittel an und wischen Sie damit nach.
4. Am Ende das Gerät mit einem trockenen Tuch abreiben.

Die Topfträger werden auf Metallstiften in Position gehalten. Um die Reinigung zu erleichen, können die Topfträger abgenommen werden. Heben Sie die Topfträger horizontal ab.

WARNING!

Vermeiden Sie es, die Topfträger schrag abzunehmen, da dies die Metallstifte unter Druck setzt. Das kann Schäden an den Stiften verursichen.

Reinigen der Zündkerzen

These Funktion erfolgt über eine Keramikzündkerze mit Metallelektrode. Halten Sie zur Vermeidung von Zündschwierigkeiten these Bauteile immer sauber; kontrollieren Sie außer dem, ob die Dusen der Brennerkrone verstoptf sind.

Regelmäßige Reinigung

Lassen Sie regelmäßig vom lokalen Kundendienst den Zustand des Gaszufuhrrohrs und, falls installiert, die Funktionstüchtigkeit des Druckreglers überprüfen.

WASTUN, WENN ...

Problem Mögliche Ursachen Abhilfe
Keine Funken beim Betätigtem der elektrischen Zündung.	·K ein Strom. ·Vergewissern Sie sich, dass das Gerät und die Stromversorgung eingeschaltet sind. ·Überprüfen Sie die Sicherung. Wenn die Sicherung mehrmals ausgelöst hat, wenden Sie sich an einen qualifizierten Elektriker.
·Brennerdeckel und Brenner-krone sitzen nicht richtig.	·Stellen Sie safer, dass der Brennerdeckel und Brenner-krone richtig sitzen.
Gasflamme erlischt sofort nach dem Entzünden.	·Das Thermoelement ist nicht ausreichend erwärmt.	·Halten Sie den Schalter nach dem Entzünden ca. 5 Sekunden lang gedrückt.
Der Gasbrenner brennt un-gleichmäßig.	·Speisereste an der Brenner-krone.	·Kontrollieren Sie, dass die Hauptdüse nicht blockiert und die Brennerkrone nicht durch Speisereste zugesetzt sind.

Wenn ein Problem vorliegt, versuchen Sie zunachst, die Ursache des Problems hersauszufinden und das Problem selbst zu behehen. Wenn Sie das Problem nicht selbst losen können, wenden Sie sich an ihren Handler oder an den Kundendienst.

Wenn Sie das Gerät falsch bedient haben oder es nicht von einer autorisierten Fachkraft angeschlossen wurde, kann auch während der Garantiezeit für den Besuch eines Kunden-diensttechnikers oder Handlers eine Gebühr anfallen.

Im Zubehörbeutel mitgelieferte Aufkleber

Bringen Sie die Aufkleber, wie unter gezeigt, an:

1 Kleben Sieihn auf die Garantiekarte und verschicken Sie diesen Teil
2 Kleben Sieihn auf die Garantiekarte und behalten Sie diesen Teil
3 Kleben Sieihn auf die Gebrauchsanweisung

Halten Sie folgende Angaben bereit, damit Ichnen Schnell und korrekt geholfen werden kann: Sie finden diese Daten auf dem Typenschild des Einbausatzes.

• Modell
• Produktnummer (PNC) ....
• Seriennummer (S.N.)

Verwenden Sie ausschließlich Originalersatzteile. Diese sind beim Kundendienst und autorisierten Ersatzteilhandlern erhältlich.

TECHNISCHE DATEN

Abmessungen des Kochfelds

Breite: 880 mm
Länge 510 mm
Abmessungen der Kochfeldaussparung
Breite: 830 mm
Länge 480 mm
Wärmezuführ
Dreikronen-Brenner 3,8 kW
Normalbrenner: 1,9 kW
Hilfsbrenner: 1,0 kW
GESAMTLEISTUNG: G20/G25 (2E+) 20/25 mbar = 10,5 kW G30 (3+) 28-30 mbar = 763 g/Std. G31 (3+) 37 mbar = 750 g/Std.
Netzanschluss: 230 V, 50 Hz
Kategorie: II2E+3+
Gas-Anschluss: G 1/2"
Gasversorgung: G20/G25 (2E+) 20/25 mbar
Geräteklasse: 3

Bypass-Durchmesser
Gasbrenner

Brenner Ø Bypass in 1/100 mm.
Hilfsbrenner 28
Normalbrenner 32
Dreikronen-Brenner 56

BREN-NER	NORMAL-LEISTUNG	REDU-ZIERTELEISTUNG	NORMALLEISTUNG
			ERDGASG20/G25 (2E+) 20/25 mbar			LPG (Butan/Propan)G30/G31 (3+) 28-30/37 mbar
	kW kW		Inj.1/100mm	G20 G25	Inj.	1/100mmg/Std.	G30 G3
				m3/Std. m3	Std. g/Std.
Hilfs-brenner	1.0	0.33	70	0.095	0.111	50	73	71
Normal-brenner	1.9	0.45	96	0.181	0.210	71	138	136
Dreikro-nen-Brenner	3.8	1.40	146	0.362	0.421	98	276	271

UMWELTTIPPS

Das Symbol auf dem Produkt oder seiner Verpackung weist daraufhin, dass these Product nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch ihren Beitrag zum korrekten Entsorgen these Products schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling these Products erhalten Sie von ihrem Rathaus, ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Verpackungsmaterial

Die Verpackungsmaterialien sind umweltverträglich und wiederverwertbar. Kunststoffeils sind mit internationalen Abkürzungen wie z. B. >PE < , >PS < usw. gekennzeichnet. Entsorgen Sie das Verpackungsmaterial bei den communalen Entsorgungsstellen in den darauf vorgesehen Behältern.
