Marke	CATA
Modell	CM 760 AS WH
Produkttyp	Einbauofen
Abmessungen (B x T)	440 x 390 mm
Nutzvolumen	59 Liter
Nennspannung	220-240 V ~ 50 Hz
Elektrischer Anschluss	13 A (zweipoliger Schalter mit Kontakttrennung von 3 mm)
Gesamtleistung	ca. 2,3 kW (Lüfterwiderstand) + andere Widerstände
Garfunktionen	Heißluft, Grill, Umluft, Auftauen usw. (Multifunktion)
Programmiergerät	Elektronisch mit 6 Tasten, Uhr, Timer, automatisches und halbautomatisches Kochen
Innenbeleuchtung	Glühlampe 15-25 W / 300°C, Sockel E-14
Innenmaterial	Emaille (Wände); katalytische Beschichtungen optional erhältlich
Tür	Abnehmbar zur Reinigung, mehrere Montagetypen (A, B1/B2, C)
Reinigung	Weiches Tuch und Seifenwasser oder verdünnte Ammoniaklösung; keine Scheuermittel verwenden
Sicherheit	Automatische Abschaltung am Ende der Programmierung, Scharnierverriegelung, Erdung erforderlich
Mitgeliefertes Zubehör	Rost, Fettpfanne, Befestigungsschrauben
Installation	Einbau in 60 cm Möbel, hintere Belüftung erforderlich (Öffnung 85-90 mm)
Reparierbarkeit	Austauschbare Glühlampe, katalytische Beschichtungen optional, austauschbares Netzkabel
Normen	CE, Niederspannungsrichtlinie 73/23, EMV 89/336, EN 60335-1 und -2-6

Häufig gestellte Fragen - CM 760 AS WH CATA

Wie stelle ich die Uhr des Ofens ein?

Sofort nach dem Einschalten blinken drei Ziffern auf dem Display. Drücken Sie gleichzeitig die Tasten + oder -, bis die richtige Uhrzeit angezeigt wird. Lassen Sie die Tasten los und warten Sie 5 Sekunden, um zu bestätigen.

Wie verwende ich das automatische Kochen?

Drücken Sie die Taste Dauer, um die Garzeit einzustellen (z.B. 0h45). Drücken Sie dann die Taste Ende, um die Endzeit einzustellen (z.B. 14h00). Das Symbol AUTO erscheint. Der Ofen schaltet sich automatisch zur berechneten Zeit ein und am Ende aus.

Was tun, wenn der Ofen im manuellen Modus nicht heizt?

Stellen Sie sicher, dass das Programmiergerät nicht im Automatikmodus ist. Drücken Sie die Taste Manuell, um das blinkende AUTO-Symbol zu deaktivieren. Wenn das AUTO-Symbol dauerhaft leuchtet, drücken Sie -, um die Dauer auf Null zu setzen, dann Manuell.

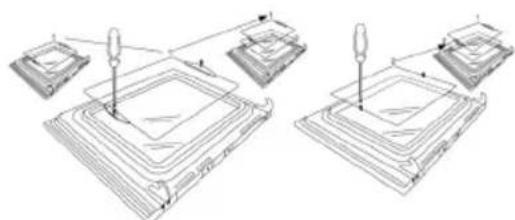

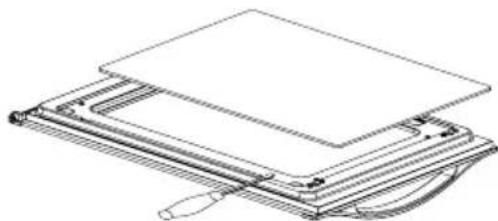

Wie reinige ich die Innenscheibe der Tür?

Bauen Sie die Scheibe je nach Türtyp (A, B1/B2 oder C) aus, indem Sie die Schrauben entfernen oder hebeln. Reinigen Sie mit einem weichen Tuch und Seifenwasser. Verwenden Sie niemals Scheuermittel, die das Glas zerkratzen könnten.

Kann ich Alufolie im Ofen verwenden?

Nein, decken Sie niemals die Fettpfanne oder den Ofenboden mit Alufolie ab. Dies führt zu Hitzestau und kann die Emaille beschädigen oder die Garzeiten verändern.

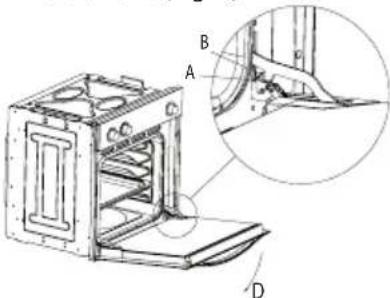

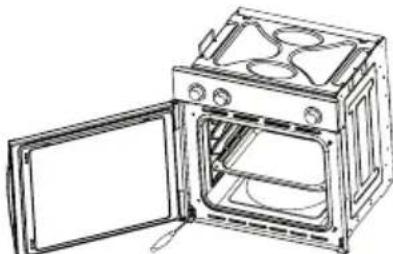

Wie entferne ich die Ofentür zur Reinigung?

Öffnen Sie die Tür vollständig, klappen Sie die beweglichen Scharnierlaschen hoch (oder betätigen Sie den Bolzen je nach Typ), schließen Sie die Tür zur Hälfte und heben Sie sie dann an, indem Sie sie nach außen ziehen. Zum Wiedereinbau schieben Sie die Scharniere in ihre Nuten und öffnen Sie die Tür vollständig, bevor Sie sie schließen.

Welche Glühlampe wird für die Ofenbeleuchtung verwendet?

Verwenden Sie eine Glühlampe von 15 bis 25 W, die 300°C aushält, mit Sockel E-14. Zum Austausch trennen Sie das Gerät vom Netz, entfernen Sie Tür und Roste, dann schrauben Sie die Glasschutzabdeckung gegen den Uhrzeigersinn ab.

Warum blinkt das AUTO-Symbol?

Dies zeigt einen Programmierfehler an (z.B. zu lange Dauer oder überschrittene Endzeit). Drücken Sie die Taste -, um die Einstellung zu löschen, und programmieren Sie dann richtig neu. Beachten Sie, dass jeder Stromausfall die Uhr und die Programme zurücksetzt.

Wie pflege ich die katalytischen Beschichtungen?

Erhitzen Sie den Ofen bei Flecken auf mindestens 200°C, um sie zu verbrennen. Wenn die Beschichtungen schwarz und glänzend werden, müssen sie ersetzt werden. Bestellen Sie die Teile beim Hersteller unter Angabe der Seriennummer.

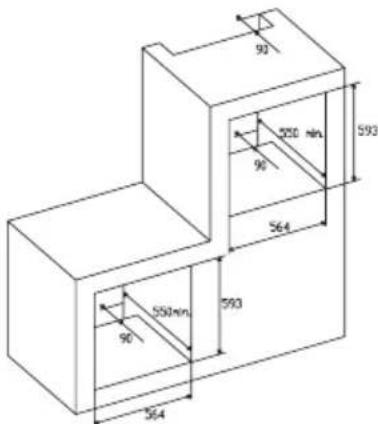

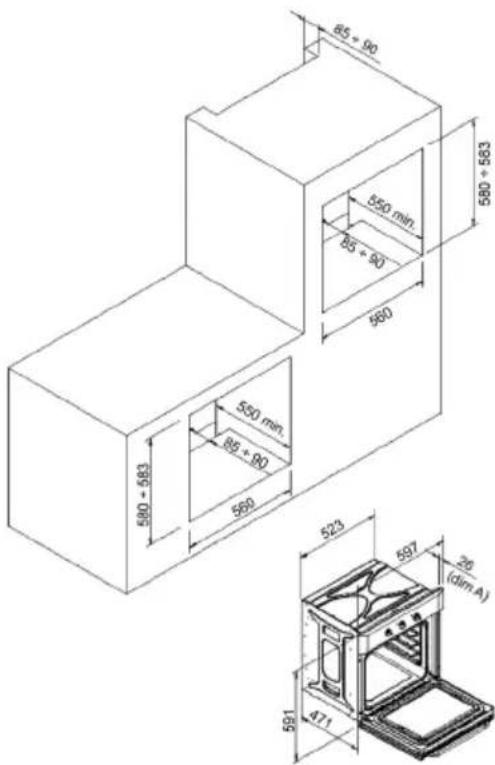

Welche Einbaumaße sind erforderlich?

Der Ofen wird in ein Standardmöbel von 60 cm Breite eingebaut. Die Einbautiefe beträgt 390 mm. Planen Sie einen Abstand zur Rückwand des Möbels und eine Belüftungsöffnung von mindestens 85-90 mm auf der Rückseite ein.

BEDIENUNGSANLEITUNG CM 760 AS WH CATA

Bedienungs-und Wartungsanleitungen fur einbaubackofen

FR

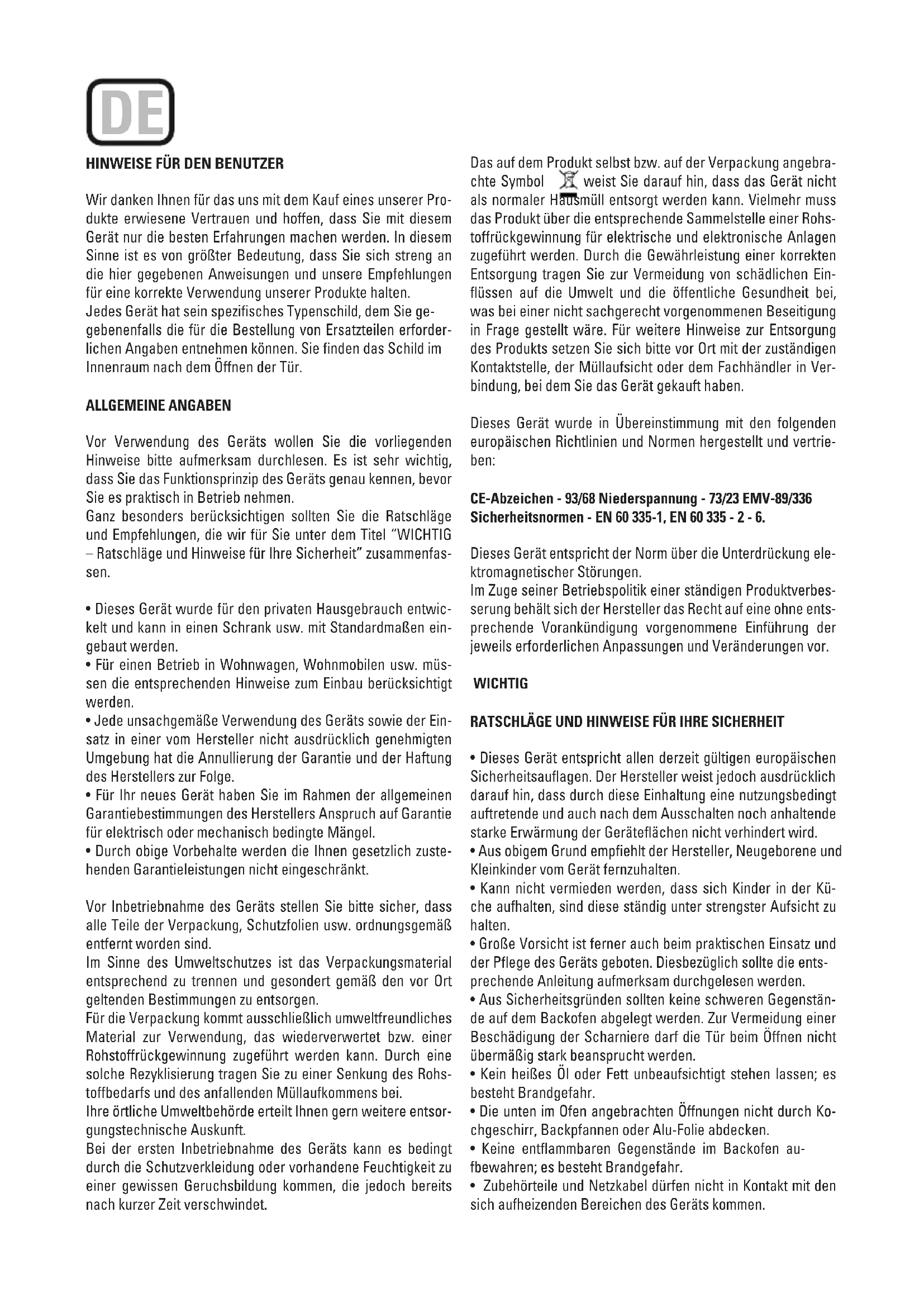

HINWEISE FÜR DEN BENUTZER

Wir danken Ihnen für das uns mit dem Kauf eines unserer Produkte erwiesene Vertrauen und hoffen, dass Sie mit diesen Gerät nur die besten Erfahrungen machen werden. In dieser Sinne ist es von größter Bedeutung, dass Sie sich streng an die hier gegebenen Anweisungen und unsere Empfehlungen für eine korrekte Verwendung unserer Produkte halten.

Jedes Gerät hat sein spezifisches Typenschild, dem Sie gegebenenfalls die für die Bestellung von Ersatzteilen erforderlichen Angaben enthalten konnen. Sie finden das Schild im Innenraum nach dem Öffnen der Tür.

ALLGEMEINE ANGABEN

Vor Verwendung des Geräts wollen Sie die vorliegenden Hinweiseitte aufmerksam durchlesen. Es ist sehr wichtig, dass Sie das Funktionsprinz des Geräts bereits kennen, bevorsie es practisch in Betrieb besteht.

Ganz besonderss berücksichtigten sollen den Sie die Ratschlage und Empfehlungen, die wir für Sie unter dem Titel "WICHTIG - Ratschlage und Hinweise für ihre Sicherheit" zusammenfasen.

• Dieses Gerät wurde für den privaten Hausgebrauch entwickelt und kann in einen Schrank usw. mit Standardmaßen eingebaut werden.
• Für einen Betrieb in Volkswagen, Wohnmobilen usw. müssen die entsprechenden Hinweise zum Einbau berücksichtigt werden.
• Jede unsachgemäß Verwendung des Gerats sowie der Einsatz in einer vom Hersteller nicht ausdrücklich genehmigten Umgebung hat die Annullierung der Garantie und der Haftung des Herstellers zur Folge.
• Für Ihr neues Gerät haben Sie im Rahmen der allgemeinen Garantiebestimmungen des Herstellers Anspruch auf Garantie für elektrisch oder mechanismisch bedingte Mängel.
• Durch obige Vorbehalte werden die Ihnen gesetzlich zustehenden Garantieleistungen nicht eingeschrankt.

Vor Inbetriebnahme des Geräts stellen Sieitte sicher, dass alle Teile der Verpackung, Schutzfolien usw. ordnungsgemäß enternt worden sind.

Im Sinne des Umweltschutzes ist das Verpackungsmaterial entsprechend zu trennen und gesondert gemäß den vor Ort geltenden Bestimmungen zu entsorgen.

Für die Verpackung kommt ausschließlich umweltfreundliches Material zur Verwendung, das wiederverwertet bzw. einer Rohstoffrückgewinnung zugeführrt werden kann. Durch eine solche Rezyklisierung tragen Sie zu einer Senkung des Rohstoffbedarfs und des anfallenden Müllaufkommen bei.

Ohne tertielle Umweltbehörde erteilt Ihnen gern weitere entsorgungsstechnische Auskunft.

Bei der ersten Inbetriebnahme des Geräts kann es bedingt durch die Schutzverkleidung oder vorhandene Feuchtigkeit zu einer gewissen Geruchsbildung kommt, die jedoch bereits nach kurzer Zeit verschwindet.

Das auf dem Produkt selbst bzw. auf der Verpackung angebrachte Symbol weist Sie daraufhin, dass das Gerät nicht als normaler Hausmüll entsorgt werden kann. Vielmehr muss das Produkt über die entsprechende Sammelstelle einer Rohstoffrückgewinnung für elektrische und elektronische Anlagen zugeführten werden. Durch die Gewährleistung einer korrekten Entsorgung/TRagen Sie zur Vermeidung von schädlichen Einflüssen auf die Umwelt und die öffentliche Gesundheit bei, was bei einer nicht sachgerecht vorgenommenen Beseitigung in Frage gestellt ware. Für weitere Hinweise zur Entsorgung des Produkts setzen Sie sichitte vor Ort mit der zuständigen Kontaktstelle, der Müllaufsicht oder dem Fachhandler in Verbindung, bei dem Sie das Gerät gekauft haben.

Dieses Gerät wurde in Übereinstimmung mit den folgenden europäischen Richtlinien und Normen hergestellt und vertrieben:

CE-Abzeichen - 93/68 Niederspannung - 73/23 EMV-89/336 Sicherheitsnormen - EN 60 335-1, EN 60 335 -2 -6.

Dieses Gerät entspricht der Norm über die Unterrückung elektron magnetischer Störungen.

Im Zuge seiner Betriebspolitik einer ständigen Produktverbesserung besteht sich der Hersteller das Recht auf eine ohne entsprechende Vorankündigung vorgenommene Einführung der jeweils erforderlichen Anpassungen und Veränderungen vor.

WICHTIG

RATSCHLAGE UND HINWEISE FÜR IHRE SICHERHEIT

• Dieses Gerät entspricht allen derzeit gültigen europäischen Sicherheitsauflagen. Der Hersteller weist jedoch ausdrücklich darauf aufhin, dass durch diese Einhaltung eine Nutzungsbedingt auftretende und auch nach dem Ausschalten noch anhaltende starke Erwärung der Geräteflächen nicht verhindert wird.
• Aus obigem Grund empfeht der Hersteller, Neugeborene und Kleinkinder vom Gerät fernzuhalten.
• Kann nicht vermieden werden, dass sich Kinder in der Kuche aufhalten, sind diese ständig unter strengster Aufsicht zu halten.
• Große Vorsicht ist ferner auch beim praktischen Einsatz und der Pflege des Geräts geboten. Diesbezüglich sollte die entsprechende Anleitung aufmerksam durchgelesen werden.
• Aus Sicherheitsgründen sollenne keine schweren Gegenstände auf dem Backofen abgelegt werden. Zur Vermeidung einer Beschädigung der Scharniere darf die Tur beim Offnen nicht übermöig stark beansprucht werden.
• Kein heiBes Öl oder Fett unbeaufsichtigt stehen halten; es besteht Brandgefahr.
  Die unten im Ofen angebrachten Öffnungen nicht durch Kochgeschirr, Backpfaffen oder Alu-Folie abdecken.
• Keine entflammbaren Gegenstände im Backofen aufbewahren; es besteht Brandgefahr.

• Zubehörteile und Netzkabel *{dürfen nicht in Kontakt mit den sich aufheizenden Bereichen des Geräts kommt.

• Gerät nicht zum Wärmen oder zum Trocknen von Wäsche benutzen.

• Gerät nicht in unmittelbarer Höhe von Gardinen und Polstermöbeln aufstellen.
• Kuchengeräte nicht an der Tur oder an irgendwelchen Griffen hochheiten oder verschieben, da diese hierdurch beschädigt werden konnten.
• Bei einer stark verschmutzen Dichtung ist kein korrektes Schlieben der Tur bei Betrieb des Ofens mehr gewährleistet, sodass es)sogar zu einer Beeinträchtigung der in unmittelbarer Nane befindlichen Mobelkommen kann. Die Dichtung solte deshalb stets sauber gehalten werden.
• Bei Verwendung des Ofens heizt sich dieser auf. Im Backofen befindliche Heizelemente)dürfen deshalb nicht berührt werden.
• Backofen stets vorsichtig对外开放。Es kann heißer Dampf austreten, der unter Umständen zu Verbrennungen der Haut führt.
• Kein Wasser in den noch freißen Ofen gießen, da dies zu einer Beschädigung der Emailflächen führen kann.
• Dieses Gerät darf nur von Fachpersonal in strakter Übereinstimmung mit den diesbezüglichen Hinweisen des Herstellers installiert werden.
• Bei Sachschäden oder Verletzungen, die auf einen unsachgemäßen Einsatz oder eine nicht korrekt vorgenommene Installation zurückgehen, weist der Hersteller jeder Haftung darüber.
• Bei Verwendung des Gerats entsteht Hitze, Dampf und Feuchtigkeit. Sorgen Sie deshalb durch eine angemessene Belülfung des Raums für eine Vermeidung von Verletzungen. Bei einer sehr langen Verwendung des Gerats kann die Zuhilfennahme einer zusätzlichen Belülfung erforderlich werden. Nehmen Sie diesbezüglich Rücksprache mit ihrem Fachhandler.

BEDIENUNGSPANLEITUNG

These Bedienungsanleitung ist für spätere Zweifelsfälle oder Personen, die mit dem Gerät nicht vertraut sind, gut aufzubewahren.

Vor seiner ersten Verwendung muss der Ofeninnen mit lauwarmem Wasser und einem nicht scheuernden Reinigungsmittel gesaubert werden. Rost und Backpfanne in die entsprechenden Führungsgrillen einsetzen. Anschließlich Backofen etwa 20 Minuten lang auf maximaler Temperatur halten, um so eventuell vorhandene geruchsintensive Produktionsrückstände wie etwa Fette, Ole oder Harze vor dem ersten praktischen Einsatz zu beseitigen.

ACHTUNG: Bei dieserer ersten Inbetriebnahme kann es unter Umständen zum Austritt von Rauch oder unangenehmen Gerüchen kommt. Ist dies der Fall, muss der entsprechende Raum einfach nur entsprechend lang geluftet werden.

Nach dieser einfachen Vorbereitung steht Ihn der Backofen für den praktischen Einsatz zur Verfügung.

Dieses Gerät ist ausschließlich für den Hausbedarf bestimmt. Backofen nur zur Zubereitung von Speisen verwenden.

PRAKTISCHE NUTZUNG DES BACKOFENS

Zur Aufrechterhaltung der gewünschten Backtemperatur bietet dieser Ofen Ihnen eine Thermostatregelung zwischen 50^ und 250^ . Beim Betrieb leuchtet die Thermostat-Leuchtanzeige immer wieder auf und veranschaulicht so die Funktion der Temperaturkontrolle.

Die gewündte Zubereitungsart wird über den Multi-funktionsschalter eingestellt. Zur Verfügung stehen hierbei die folgenden Möglichkeit:

A. INNENRAUMBELEUCHTUNG. Automatisch bei allen Modellen bei Einstellung der Zubereitungsart. Solange Backofen in Betrieb ist, bleibt die Innenraumbeleuchting eschaltet.

B.KONVEKTIONSBETRIEB. Ermöglicht herkömmliches Zubereiten bei Ober- und Unterhitze.

C. OBERHITZE.

Für eine schonende Zubereitung, zum Bräunen und zum Warmhalten fertiger Speisen.

D. UNTERHITZE.

Für eine langsame Zubereitung und zum Warmhalten fertiger Speisen.

E.VENTILATORGESTUTZTE MITTELHITZE. Ermöglicht ein gleichmäßiges Aufheizen mit Ventilatorbetrieb und dient gleichzeitigen Zubereitung mehrerer Gerichte auf versdenen Ebenen.

F.VENTILATORGESTUTZTE UNDERHITZE. These Betriebssart dient zur Zubereitung von besonder des delikaten Gerinn bei Halbkonvektion und Unterhitze.

G.VENTILATORGESTUTZTER KONVEKTIONSBETRIEB.

These Betriebsart ermöglicht eine gleichmäßige Zubereitung mit Konvektionsbetrieb bei Ober- und Unterhitze. Für konventionelles Garen ist dies die energieeffizienteste Funktion.

H. GRILL-BETRIEB. Zum Gratinieren und Bräunen.

II. MAXI-GRILL-BETRIEB. Funktionswise wie oben, hier aber mit einer wesentlich größeren Grillfläche.

J.VENTILATORGESTUTZTER GRILL-BETRIEB. Ermoglicht ein rasches Bräunen bei voller Währung des natürlichen gehalt. Für Garen mit Umluft ist dies die energieeffizienteNktion

K. AUFTAUBETRIEB. Der Ventilator arbeitet ohne Hitze zur Reduzierung der Auftauzeit.

NUTZLICHRATSCHLAGE

Vor Inbetriebnahme des Backofens mussen alle nicht zum

Einsatz gebrachten Zusatzteile aus dem Innenraum entfernt werden.

• Backofen vor der praktischen Verwendung immer erst auf die gewünschte Temperatur aufheizen.
• Backpfaffen im Zentrum des Ofens platzieren und dazischen den für eine ausreichende Luftzirkulation erforderlichen Abstand einhalten.
• Backpfannen nicht zuweit füllen, um einen saftigen Obstkuchen zuzubereiten. Über den Pfannenrand austretender Obstsaft führt zu bleibenden Flecken.
• Backpfannen nicht auf den Boden des Innenaums einsetzen und auch nicht mit Alu-Folie abdecken. Es konnte sonst zu einem Hitzestau kommt. Die Back- und Bratzeiten entsprachen nicht mehr den angegebenen Werten und es konnte zu einer Beschädigung der Emailflächen kommt.
• Zum Überwachen des Back- oder Bratguts sollen die Turm möglichst weniger geöffnet werden. (Die Innenraumbeleuchting bleibt während der gesamten Zubereitung eingeschaltet.)
• Tur stets mit der gebotenen Vorsicht öffnen, um nicht mit theirs Teilen oder their Dampf in Berührung zu kommt.

HINWEISE ZUR ZUBEREITUNG

Die erforderlichen Temperaturen und Zubereitungszeiten entnehmen Sie der jeweiligen Packung. Sobald Sie mit der Leistung Ihres Geräts vertraut sind, können Sie Temperaturen und Zubereitungszeiten nach ihrem persönlichen Geschmack verändern.

Sofern auf der Packung nichts anderes angegeben ist, muss Tiefkuhlkost vor der Zubereitung voll aufgetaut werden.

Gericht Temp. °C Riffe Zubereitung in Minuten Empfohlen Persönlich
Rührteiggebäck
Biskuit	175	2	55-65
Feine Torte	175 3	60-70
Mürbeteiggebäck
Tortenboden		200 3	08-10
Tortenboden mit Quarkbelag		200	3	25-35
Tortenboden mit Obstbelag		200	3	25-35
Hefeteiggebäck
Tortenboden		180 3	30-45
Weißbrot 1 kg Mehl		200	3	25-35
Kleingebäck
Mürbeteig		200 3	10-15
Ölgebäck		200 2	35-45
Kekse		200 3	15-20
Lasagne		225 2	40-50
Fleisch (Zubereitungszeit pro cm Stärke)
Braten mit langer Zubereitung		200	2	120-150
Braten mit kurzer Zubereitung		200	2	60-90
Fleischkräßchen		200 2	30-40
Geflügel
Ente 1 1/2 kg		200 2	120-180
Gans 3 kg		200 2	150-210
Brathähnchen		200 2	60-90
Pute 5 kg		175 2	240-260

Gericht Temp. °C Rille Zubereitung in Minuten Empfohlen Persönlich
Wildbret
Hase	200 2	60-90
Rehchenkel	200 2	90-150
Hirschchenkel	175 2	90-180
Gemüse
Gebackene Kartoffeln	220 2	30-40
Gemüsepastete	200 2	40-50
Fisch
Forelle	200 2	40-50
Seebrassen	200 2	40-50
Pizza	240 3	10-20
Grill
Koteletts	4	8-12
Würstchen	4	10-12
Grillhöhnen	2	25-35
Gegrillter Kalbsbraten 0,6 kg	50-60

• Die Zahl der Rillen beginnt jeweils mit der untersten (also ohne eine Aufstellung auf dem Boden des Backofens, der für die Pfanne nicht in Frage kommt).

DIESE ANGABEN DIENEN NUR ZUR ORIENTIERUNG, DA TEMPERATUR UND ZEIT AUCH VON DER JEWEILIGEN Menge UND QUALITAT ABHÄGEN.

HINWEISE ZUR BENUTZUNG DES GRILLS

Zu grillende Speisen auf den Rost oder in eine Pflanme mit niedrigem Rand geben. Der Rost muss hierbei ganz oben eingeschoben werden, während die Fettpfanne unmittelbar darunter zu platzieren ist. Grill bei Backöfen mit Ventilator auf die Position, bzw. bei Multifunktionsöfen auf Position, einstellen.

Je nach Art der des Gerichts (Fleisch, Fisch, Geflügel usw.) muss das Grillgut für ein gleichmäßiges Bräunen während der Zubereitungomal umgedreht werden. Rein orientativ seien die folgenden Zubereitungszeiten erwähnt:

Grillgut Zubereitungszeit

in Minutes

Empfohlen

Dunnes Fleisch oder Scheiben 4-6

Normales Fleisch 5-8

Fisch ohne Schuppen 8-10

Fisch (z.B. Forelle, Lachs) 12-15

Würstchen 10-12

Sandwiches

2-5

HINWEIS

Zum Abdecken der Grillpfanne oder zum Aufwärmen keine Alu-Folie verwenden.
- Speisen nicht in Alu-Folie einwickeln bzw. unmittelbar unter den Grill legen; durch das hohe Reflexionsvermögen von Aluminium konnte es zu einer Beschädigung des Grills kommt.

BETRIEB MIT DEM ELEKTRONISCHEN SECHS-TASTENTIMER

Beschreibung der Tastenfunktionen:

Kurzzeitwecker

Automatische Zubereitung (Dauer)

Ende der Zubereitung (Endzeit)

Handbetrieb

Zahl wird bei allen Programmen kleiner

Zahl wird bei allen Programmen länger

Erklärung der Leuchtsymbole:

Zeigt an, dass eine programmierte Zubereitung lauft, bzw. Handbetrieb.

Programmierter Kurzzeitwecker.

Zusammen mit "AUTO" (beide blinkend): Programmfehler.

AUTO: AUTOMATIKPROGRAMM

(Blinkend): Programmeinheit auf Position Automatik, jeder nicht programmiert bzw. Ende des Programms.

(Fest): Programmeinheit auf Position Automatik und programmiert.

Leuchten außer der Uhrzeit keine weiteren Symbole auf, bedeutet dies, dass eine programmierte Wartezeit vorgesehen

ist.

Funktionen der Programmeinheit:

Anzeige der Uhrzeit im 24-Stunden-Takt.

Kurzzeitwecker (maximal 23 Stunden und 59 Minuten).

Automatische Programmierung (Beginn und Ende der Zubeitung).

Halbautomatische Programmierung (nur Beginn oder nur Ende der Zubereitung).

Der Timer Funktioniert nur, wenn das Gerät unter Spannung liegt.

Elektronikuhr

Sofort nach Anschluss des Geräts an das Stromnetz (sowie nach einem Stromausfall) erscheinen auf dem Display DREI blinkende Zahlenstellen.

Zur Eingabe der korrekten Uhrzeit müssen und zusammen und GLEICHZEITIG auch eine der Tasten oder gedrückt werden, bis die jeweils korrekte Uhrzeit zur Anzeige kommt. Nach dieser Einstellungarfund Sekunden lang keine weitere Taste betätigwt werden.

Ein paar Sekunden nach der ersten Betätigung der Tasten und wird der Zahlenwechsel erheblich schneller.

Handbetrieb

(ohne Zuschaltung der Programmeinheit)

Zur Nutzung des Backofens im Handbetrieb muss über die Taste zunachst die blinkende Anzeige «AUTO» gelscht werden.

Leuchtet die Anzeige «AUTO» fest auf (was bedeutet, dass der Backofen programmiert ist), muss das eingebene Programm zunachst über die Taste gelöscht und der Zähler auf 0 zurückgestellt werden.

Automatischer Betrieb

(Beginn und Ende der Zubereitung)

1) Über die Taste die gesamte Zubereitungszeit eingeben
2) Uber die Taste das Ende der Zubereitungszeit eingeben
3) Mit den Thermostatten und dem Funktionsschalter die gewünschte Temperatur und Funktion einstehen.
Nach diesen anfänglichen Einstellungen leuchtet die Anzeige «AUTO» fest auf und zeigt an, dass der Backofen nun programmiert ist.

Praktisches Beispiel:

Wir bereits einen Zubereitungszeit von 45 Minuten, die um 14.00 Uhr zum Abschluss kommt soll.

• Über die Taste stellen wir den Zähler auf 0.45 ein.
• UberdieTastestellen wir den Zähler auf 14.00 ein.

Nach diesen Eingaben entscheid auf dem Display wieder die jeweilige Uhrzeit. Das ebenfalls aufleuchtende Symbol «AUTO» zeigt an, dass die gewünschte Programmierung übernommen und abgespeichert wurde.

Hierauf setzen sich der Backofen um 13.15 Uhr (14.00 Uhr minus 45 Minuten) automatisch in Betrieb, wobei während der laufenden Zubereitung die Symbole und «AUTO» aufleuchten. Um 14.00 Uhr schaltet sich der Backofen automatisch aus und es ertont in regelmäßigen Abständen das akustische Hinweissignal, das über die Taste vieder annulliert werden kann.

Halbautomatischer Betrieb

A. Programmierung der Zubereitungsdauer

Die gewünschte Dauer der Zubereitung über die Taste eingeben und bestätigen. Der Backofen setzen sich nun sofort in Betrieb und auf dem Display erschienen die Symbole «AUTO» und . Nach Ablauf der vorprogrammierten Zeit schaltet sich der Backofen aus und es ertont in regelmäßigen Abständen das akustische Hinweissignal, das wie oben angegeben wieder annulliert werden kann.

B. Programmierung der Endzeit der Zubereitung

Die Uhrzeit für das Ende der Zubereitung über die Tatesteingegeben und bestätigen. Der Backofen setzen sich nun sofort in Betrieb und auf dem Display erschienen die Symbole «AUTO» und . Sobald die Endzeit der Zubereitung erreicht ist, schaltet sich der Backofen aus und es ertont in regelmäßigen Abständen das akustische Hinweissignal, das wie oben angegeben wieder annulliert werden kann. Der jeweilige Programmzustand kann durch eine Betätigung der entsprechenden Taste jederzeit überwacht werden. Über die Taste kann das Programm auch gelöscht und der Zähler auf 0 zurückgestellt werden. Wird anschließend die Taste gedrückt, steht der Backofen für Handbetrieb zur Verfügung.

Elektronischer Kurzeitwecker

Die «Timer»-Funktion entspricht einem elektronischen Kurzeitwecker, der maximal auf einen Zeitaum von 23 Stunden 59 Minuten vorprogrammiert werden kann. Diese Einstellung erfolgt über die Taste , die hierbei gleichzeitig mit den Tasten (+) oder (-) betätigt werden muss, bis auf dem Display der gewünschte Zeitaum ausgewiesen wird. Nach Abschluss der Einstellung erscheint auf dem Display wieder die laufende Uhrzeit zusammen mit dem Symbol . Der Ablauf des eingestellten Zeitaums setzt hierauf unmittelbar ein, wobei die verbleibende Restzeit jederzeit durch eine Betätigung der Taste abgerufen werden kann. Nach Ablauf der gesamten einges

tellten Zeitspanne verlischt die Anzeige und es ertont in regelmäßigen Abständen ein akustisches Hinweissignal, das über die Taste wieder annulliert werden kann. Diese elektronische Kurzeitwecker steuert keine Funktion des Backofens.

ANMERKUNGEN

• Kommt es bei einer Einstellung zu einem Fehler, ertont das akustische Hinweissignal und die Anzeige "AUTO" Goes auf Blinkbetrieb über. Hierauf muss die Taste gestrückt und anschließend die vorgenommene Einstellung berichtigt werden.
• Das akustische Hinweissignal am Ende eines Programms er-. tont sieben Minuten lang, sofern es vorher nicht uber die Taste annulliert wird. Die Anzeige "AUTO" bleibt nach Ablauf dieser sieben Minuten weiter auf Blinkbetrieb.
• Für das akustische Hinweissignal konnen drei verschiedene Lautstärken eingegeben werden: leise, mittel und laut. Zur Einstellung der Lautstärke muss der Timer auf Handbetrieb stehen; anschließend Taste drücken und gewährte Lautstärke überprüfen. Wir die Taste losgelassen und erneut gedrückt, ergibt sich die{nachste Lautstärkenstufe. Diesen Vorgang so oft wiederholen, bis die gewünschte Lautstärke erreicht ist.

ACHTUNG! Bei einer Unterbrechung der Stromversorgung werden alle programmierten Funktionen einschließlich der Uhrzeit gelöscht. Nach Wiederherstellung der Stromversorgung erschienen erneut die drei blinkenden Zahlenstellen und das Gerät kann neu programmiert werden.

BETRIEB MIT DEM MECHANISCHEN TIMER

Nach Vornahme der gewünschten Thermostatinstellungen muss der Schalter zunachst in Uhrzeigerrichtung bis zu seiner maximalen Stellung gedreht und dann auf die gewünschte Zeitspanne zurückgenommen werden. Sobald die eingestellte Zeit abgelaufen ist, ertont ein Summer. Dieses akustische Hinweissignal weist lediglich auf den Ablauf der eingestellen Zeit hin und hat keinerlei Einfluss auf die laufende Ofen

funktion.

REINIGUNG DES GERÄTS

WICHTIG

Aus Sicherheitsgründen muss vor Reinigung des Ofens stets erst der Netzstecker gezogen bzw. die Stromversorgung des Gerats unterbrochen werden.

Nicht selbstreinigende Backofen müssen nach ihrer Verwendung gereinigt werden. Hierfür muss das Gerät ausgeschaltet und noch warm, aber nicht mehr heißt sein, da sich in thisem Zustand die durch den Dampf beim Backen entstehende

Fettschicht an den Wänden leichter entfernen{lässt und die Fettspritzer auch noch nicht hart und fest geworden sind. Zur Reinigung müssen zunachst die seitlichen Chromhalterungen entfernt werden; diese sind hierzu vorne nach oben von der Wand abzuziehen und aus ihren rückwärigen Aufnahmen zu befren. Den Innenraum des Backofens mit einem weichen, mit einer verdünnten Ammoniaklosung getränkten Lappen auswischen, nachspullen und trocknen. Sollen hartnäckige Flecken oder Spritzer zurückbleiben, auf den Boden des Inneraums einen mit Ammoniak getränkten Lappen legen, Turschlieben und Wände nach ein paar Stunden noch einmal mit warmem Wasser und einem flüssigen Haushaltsreiniger behandeln, nachspullen und sorgfältig trocknen. Zur Reinigung der äußeren Hochglanzteile nur Wasser und Seite und einen weichen Lappen verwenden. Niemals scheuernde Reinigungssprodukte in Pulverform verwenden.

Zu vermeiden sind ferner sauere und alkaline Produkte (Zitronensaft, Essig, Salz, Tomaten usw.). Besonderss die lackierten Wände dürfen nicht mit chlorhaltigen, sauren oder scheuernden Produkten behandelt werden. Ebenso weniger geeignet sind metallene Scheuerkissen oder harte Gegenstände, da diese Beschädigungen auf den Oberflächen hervorrufen konnen. Backofen nicht mit Hochdruckreinigern oder Dampfgeräten reinigen.

Normalerweise genugts, den Backofen mit einem weichen Tuch und einem normalen Haushaltsreiniger warm auszuwischen. Zur Beseitigung von hartnackigen Rückständen sollen wie folgt vorgegangen werden:

EMAILLIERTE TEILE

Nur für Emailflächen ausrücklich empfohlene Reinigungsmittel verwenden. Chlorhaltige Produkte sind unter allen Umständen zu vermeiden.

GLASFENSTER DER OFENTÜR

Zur Vermeidung von eventuellen Beschädigungen darf das Glasfenster nicht mit scheuernden Putzmitteln gereinigt werden. Eine zerkratzte Glasfläche konnte gefährliche Folgen haben.

Für eine bequemere Reinigung kann die innere Glasplatte der Ofentür herausgenommen werden. Nachstehend die Anleitung zum Ausbau der Glasplatte bei den drei verschiedene Turvarienten.

Tür vom Typ A

Die an der Innenseite der Tur befindlichen Halteschrauben der Glasplatte losen und Glasplatte vorsichtig herausnahmen. Bei den Varianten mit drei Glasscheiben kann auch die mittlere Platte hersausgenommen werden. Hierzu wie weiteraben beschrieben vorgehen.

Tur vom Typ B1/B2

Die Schrauben in der oberen Halterung der Glasplatte losen, Halterung in Richtung "A" abziehen und Glasplatte vorsichtig herausnehmer. Bei den Varianten mit drei Glasscheiben kann auch die mittlere Platte herausgenommen werden.

TurvomTypC

Einen flachen Schraubenzieher in den in der Skizze markierten Schlitz einfahren und vorsichtig nach oben abdrücken.

Beim erneuten Einbau der Glasplatte darauf aufchten, dass diese an allen vier Seiten korrekt in ihrer Aufnahme aufliegt.

AUSBAUDEROFENTUR

Für eine bequemere Reinigung des Backraums kann die Ofentür entfernt werden. Nachstehend die Anleitung zum Ausbau der Ofentür bei den drei verschiedenen Turvarianten.

Tur vom Typ A/B2

Die Scharniere "A" besitzen zwei bewegliche Stiffe "B".

Wird der Stift "B" angehoben, kann das Scharnier aus seiner Halterung gezogen werden.

Anschließend Tur halb schlieben.

Hierauf Tur anheben und nach außen abziehen; Tur hierbei in unmittelbarer Höhe der beiden Scharniere halten.

Zum Wiedereinbau der Tur müssen die Scharniere zunachst in die entsprechenden Schlitze eingeführt werden. Anschließend Tur voll öffnen.

Die Tür darf erst geschlossen werden, wenn die beiden beweglichen Stüfte "B" zur Halterung der Scharniere entsprechend eingedreht worden sind (Fig. 3).

WICTIGER HINWEIS

• Beim Abnehmer der Tur darf das Blockiersystem der Scharniere nicht entfernt werden, da deren Klappmechanismus mit voller Wucht zurückspringen wurde.
• Tur niemals in Wasser eintauchen.

Tur vom Typ B1

Tür voll bis Position "D" öffnen.

Die beiden beweglichen Scharnierelemente "A" bis Punkt "B" anheben.

AnschlieBendTurhalbschlieBen.

Hierauf Tur anheiten und nach außen abziehen; Tur hierbei in unmittelbarer Näh der beiden Scharnere halten.

Zum Wiedereinbau der Tur müssen die Scharniere zunachst in die entsprechenden Schlitze eingeführt werden. Anschließend Tur voll öffnen.

Die Tür darf erst geschlossen werden, wenn die beiden beweglichen Scharnerelemente "A" zur Halterung der Scharniere entsprechend eingedreht worden sind (Fig. X).

WICHTIGER HINWEIS

• Beim Abnehmer der Tür darf das Blockiersystem der Scharniere nicht entfernt werden, da deren Klappmechanismus mit voller Wucht zurückspringen wurde.
• Tur niemals in Wasser eintauchen.

Tur vom Typ C

Tür öffnen und fest mit einer Hand halten.
Das untere Scharnier mit einem passenden Schraubenzieher an der Befestigung am Ofen besteht.
Anschließlich oberes Scharnier aus seiner Halterungziehen und Tür abnehmer.

Zum erneuten Anbringen der Tur in umgekehrter Reihenfolge vorgehen.

Mit dem Ofen gefeliefertes Zubehor (Fig. 4)

Der Backraum kanninnen mit seitlich an der Ofenwand angebrachten Laufschienen ausgestattet sein. In diese Laufschieren werden der Backrost und das Backblech eingeschoben. Nachstehend die Anleitung zum Ausbau der Laufschieren bei den zwei verschiedene Varianten.

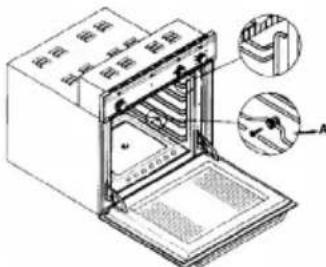

Gitter vom Typ 1

Zum Ausbau den Laufschienen müssen diese bei Punkt A einfach nur weniger nach unter abgedrückt werden.

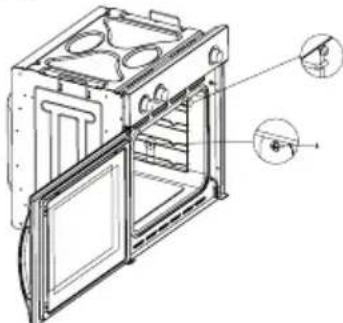

Gitter vom Typ 2

Zum Ausbau den Laufschienen die entsprechende Halteschraube mit einem passenden Schraubenzieher offen und Gitter nach oben abziehen.

HINWEISE ZUR INSTALLATION

Dieses Geratarfur von entsprechendbefugtemFachpersona in Übereinstimmung mit den vor Ort geltenden technischen Auflagen und EU-Bestimmungen installiert werden.:

Städtebaurechtliche Verordnungen des Umweltministeriums (in Großbritannien).

Städtebaurechtliche Normen des Entwicklungsministeriums (in Schottland).

IEE-Norm zur Verkabelung.

Strom fuhrende Geräte am Arbeitsplatz.

VOR DER INBETRIEBNAHME

Beim Auspacken des Geräts ist darauf zu achten, dass die nachstehend genannten Bauteile vollzähig vorhanden sind:

Bedienungsanleitung
- Ofenrost
- Eine Backpfanne
- Schrauben und Kaschierteile zur Befestigung des Backofens vor Ort

AUFSTELLUNG DES GERÄTS (siehe Fig. 5)

Dieses Gerät gehört zur Klasse I.

Eine Erdung ist gesetzlich vorgeschreiben. Bei einer Zuwiderhandlung gegen die geltenden Unfallverhütungsvorschriften weist der Hersteller jegliche Haftung zurück.

WICTIG

Der Schrank, in den das Geräe eingebaut wird, bzw. das diebezüglich zum Einsatz gebrachte Material ist bei Betrieb des Backofens einer Temperatur von mindestens 85^ über der Raumtemperatur ausgesetzt.

Bestimmte mit Kunststoffeilen hergestellte Kuchenmöbel neigen bereits bei niedrigeren als den angegebenen Temperaturwerten zu Verfährbungen oder Farbverlusten. Wird das Gerät also ohne Berücksichtigung der erwähnten Temperaturforderungen eingebaut bzw. besteht kein Abstand von mindestens 4 mm zu einer benachbarten Schrankwand, liegt die diesbezüglich Verantwortung allein beim Besitzer.

HINWEISE ZUR INSTALLATION

1. Wie in Fig. 5 dargestellt, muss der Backofen in eine Standardöffnung von 600mm unterhalb des Kochfelds oder in eine Kuchensäule eingebaut werden.
2. Beim Einbau des Backofens in eine Kuchensäule muss auf eine ausreichende Belüfung geachtet werden. Hierzu die Rückwand des Schranks abnehmer und wie in Fig. 5 dargestellt eine Öffnung von mindestens 85 - 90mm vorsehen.
3. Der Backofen muss am Aufstellungsort sichere befestigt werden. Diesbezüglich sind die in den vier Ecken des Turrahmens vorgesehen Schrauben "A" Fig. 5 zu verwenden.

Fig. 5: Abmessungen für den Einbau von einfachen elektrischen Backöfen mit einer Breite von 60~cm (die Ausbildung des oberen Gehäuse kann variieren) und Befestigung innerhalb des Schranks.
EINBAUMABE FÜR OFEN MIT TURDICKE 26 mm (dim A)

EINBAUMAße FÜR OFEN MIT TÜRDICKE 20 mm (dim B)

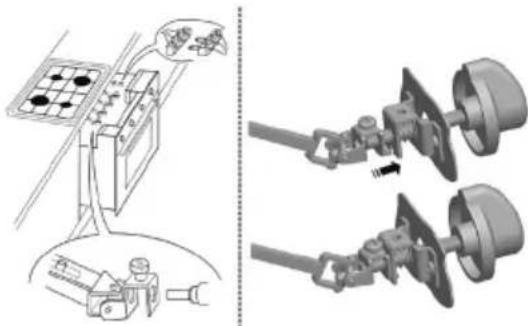

1. Bei polyvalenten Einbauöfen sind wie in Fig. 6 dargestellt die entsprechenden Kardangelenke zu verwenden.

A. Halterung abnehmen.
B. 75-90 mm Zwischenraum zwischen der Wand und dem rückwärten Einbaubereich bzw. dem Schrankboden.
C. Sockel.
D. Anzubringende Blende.

Mindestluftungsbedarf für obere und andere Unterbringung und Halterung des rückwärten Bereichs der Einheit.

Fig. 7: Lüftungsbedarf und Ausschnitt für den Einbau eines einfachen elektrischen Backofens in ein Standard-Küchenmodul.

A. Rückwand
B. Lagerraum
C. Hier Rückwand entfernen
D. Ruckwand
E. Lagerraum
F. Sockel
G. Mindestluftungsausschnitt 80 cm2

Fig. 8: Luftungsbedarf und Ausschnitt für den Einbau eines einfachen elektrischen Backofens in einen Hochschrank.

ELEKTRISCHER ANSCHLUSS

Vor Anschluss des Geräts muss sichergestellt sein, dass die vor Ort vorhandene Netzspannung mit den diesbezüglichen Angaben auf dem Typenschild übereinstimmt.

Der elektrische Anschluss solle vorzugsweise nach NICEIC-Standard vorgenommen werden.

HINWEIS: DIESES GERÄT MUSS GEERDET WERDEN.

Dieses Gerät muss über einen bequem zugänglichen automatischen Zweipol-Schalter mit 13 A und einem Kontaktabstand von 3 mm geführt werden.

WICHTIG

Die Leiter des Netzkabels entsprechen der folgenden Farbcodierung:

Gelb/grün - Erde

Blau-Nulleiter

Braun-Phase

• Der gelb/grüne Leiter muss an die mit "E", dem Erdungssymbol oder die gelb/grün markierte Klemme gelegt werden.
• Der blaue Leiter muss an die mit "N" markierte Klemme gelegt werden.
• Der braune Leiter muss an die mit "L" markierte Klemme gelegt werden.
• Das Netzkabelarf an keiner Stelle eine Temperatur von mehr als 50^ über der Raumtemperatur erreichen.
• Beschädigte Netzkabel mussen durch ein vom Hersteller bzw. der zuständigen Kundendienstelle gefelwertes gleichwertiges

Kabel ersetzt werden.

AUSTAUSCH DES NETZKABELS

Muss das Netzkabel ausgetauscht werden, ist diesbezüglich wie folgt vorzugehen:

1. Gerat vom Netz trennen, Halteschrauben losen und Rückwand des Gerats abnehmer.
2. Halteschrauben und Schrauben der Anschlussklemmen losen und altes Netzkabel entfern.
3. Neues Kabel unter Bechtung der entsprechenden Farbcodierung anschließen und alle Schrauben wieder fest anziehen. Das neue Netzkabel muss hierbei den im Kapitel Technische Angaben genommen Spezifikationen entsprechen.

WARTUNG UND UTERHALT

Vor allen Wartungs- und Unterhaltsarbeiten muss das Gerät zunachst vom Netz getrennt werden.

Während der Garantiezeit mussen alle anfallenden Wartungs- und Unterhaltsarbeiten der zuständigen Kundendienstelle des Herstellers überlassen werden. jeder von diesbezüglich nicht befugten Personen vorgenommene Eingriff in das Gerät hat die Annullierung des bestehenden Garantieanspruchs zur Folge.

AUSTAUSCH DER LAMPE DES INNENRAUMS

(Fällt nicht unter die Garantie des Geräts.)

Für die Beleuchtung des Innenraums kommt eine Gluhlampe mit 15 W bzw. 25 W für 300^ vom Typ E-14 zum Einsatz.

ACHTUNG: Gerät vom Netz trennen, Ofentür (wie an anderer Stelle beschrieben) abnehmer und vorhandene Einsätze herausnahmen.

Glasabdeckung zum Schutz der Gluhbirne gegen den Uhrzeigersinn Herausdrehen. Fig. 9 (A).

Alte Gluhbirne Herausnahmen, sicher und umweltfreundlich entsorgen, durch eine neue ersetzen und Schutzabdeckung wieder aufschauben. Die neue Gluhbirne muss hierbei den im Kapitel Technische Angaben genannten Spezifikationen entsprechen.

ANMERKUNG: Die Glasabdeckung kann sehr straff aufsitzen, weshalb zum Herausnehmen unter Umständen ein entsprechendes Werkzeug zum Einsatz gebracht werden muss.

PFLEGE UND AUSTAUSCH DER KATALYTISCHEN VERKLEIDUNG

(Eine bereits in das Geräe eingebaute katalytische Verkleidung fällt nicht unter die Garantie des Geräts.)

Zur Aufrechterhaltung des Selfstreinigungseffektus muss der Backofen zur Entfernung von hartnäckigen Flecken und Rückstellenden jeweils auf mindestens 200^ aufgeheizt werden, damit diese nicht für immer bleiben.

Wird die Verkleidung schwarz und glanzend, muss sie durch neue Elemente ersetzt werden. Zum Austausch der Verkleidung alle Einsätze aus dem Backofen entnahmen.

Die neue Verkleidung kann als Ersatzteil direkt über die entsprechende Abteilung des Herstellers bezogen werden (siehe listened hier bei der genaue Gerätotyp und die Baureihennnummer des Geräts angegeben werden, so wie sie auf dem Typenschild verzeichnet sind.

TECHNISCHE ANGABEN

INNENABMESSAGENGEN

Hohe:340mm

Breite: 440 mm

Tiefe: 390 mm

Inhalt: 59 Liter

ELEKTRISCHE ANGABEN

Nennspannung:

220V-240V\~50Hz

Speiseanschluss:13 A (automatischer Bipolar-Schalter mit einem Kontaktabstand von 3 mm)

LEISTUNGSAUFNAHME

Unterhitze: 1,30 kW

Oberhitze: 0,90 kW

Ventilator-Heizelement: 2,30 kW

Grill-Heizwiderstand: 1,35 kW

Netzkabel:

3×1,5mm2 Typ H07RN-F

Innenraumbeleuchting:

15 W - 25 W / 300°C, Typ E-14

Bei Sachschäden oder Verletzungen, die auf einen unsachgemäßen Einsatz oder eine nicht korrekt vorgenommene Installation des Gerats zurückgehen, weist der Hersteller jeder Haftung zurück.

Der Hersteller besteht sich das Recht vor, alle von ihm als erforderlich oder angebracht erachteten Neuerungen ohne eine diesbezügliche Vorankündigung in das Gerät einzubringen.

INSTRUCTIONS POUR L'UTILISATEUR

Automatische bereiding.

(Bereidignsbegin en -einde)

GEBRUIK VAN DE MECHANISCHE TIMER

Elektricit in arbeitsregelingen.

EERSTINGEBRUIKNEMING VAN HET APPARAAT

ELEKTRISCHE AANSLUITING

ELEKTRISCHE GEGEVENS

Bedrijffsspanning:

220V-240V\~50Hz

Toevoeraansluiting:

JaMnoUka OcBeueHn yXOBKn:

15-25 BaTT, 300^ Tn npe3b6bE-14

N3ROTOBNTeIb He Hecet HnKaKo OTBETCTBEHHOCTb 3ayuepe6, npuHHHeHHbI JIOdAMMaTePnaJIbHOMy NMyueCTBy n3-3a HnPaBnJbHOY yCTaHOBKn dYXOBKn.

N3ROTOBNTeNbCOxpaHReT3aC06oNpapBO BHOCTb B N3DeIINr N3MeHeHn, KOToPbIe, NO eRO MHeHIO, YBJIOTcR HeO6XODMbIM NII N0Je3HbIMN 6e3 npedBaPHTeNbHorO yBeOMneHn.

用户手册

15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15

aie valiaill iie gao jy jall go Jalell pae lao g ou y 10g

g 1

jai 1

aolll 1i 0olal as 2

y1 gwl lal a culllallg g jgi gacaa pi jglll

:J111 J111 0
