BEDIENUNGSANLEITUNG DNH D813A1XS HOOVER

Rappels de sécurité Desagüe: Instrucciones de Colocación Preparación del material para secar Controles e indicadores Selección del programa Puerta y filtro Depósito del agua onctionnement Nettoyage et entretien de routine Resolución de problemas Servicio de atención al clienteABLAUFSET – MONTAGEANLEITUNG Bitte das Kondenswasserablaufset wie Folgt Montieren: 50 DE ACHTUNG! Bitte unbedingt das Gerät abschalten und den Stecker vom Stromnetz trennen, bevor Sie mit den nachfolgend beschriebenen Montageschritten beginnen. Damit der Kondenswasserbehälter nicht nach jeder Nutzung des Gerätes geleert werden muß, kann das Wasser auch über ein Ablaufset (optionales Z u b e h ö r ) direkt i n den H a u s a b w a s s e r a n s c h l u ß ( n o r m a l e r Hausabwasseranschluß, wie etwa der der Spüle) abgeleitet werden. Eine Ableitung des Wassers ohne festen Anschluß (etwa in eine Sickergruße) ist nicht möglich. Der Abwasseranschluß sollte sich in der Nähe des Wäschetrockners befinden (max. Entfernung=Länge des im Set gelieferten Standardschlauchs, eine Verlängerung ist nicht möglich) Das Ablaufset besteht aus folgenden Komponenten: 1 Schlauch sowie 1 Zubehörteil zum Schließen eines verbleibenden Schlauchs.

D e n Tr o c k n e r vorsichtig zur rechten Seite neigen. Der Anschluss für das Ablaufset befindet sich auf der rechten Seite des Gerätes (siehe Bild). Ein grauer Schlauch führt dort zu einem. Verbindungsstück an der linken Seite des Gerätes. Mit Hilfe einer Zange lösen Sie die Fixierungsklemme des Schlauchs.

Achtung: Den Schlauch vom Ve r bi n d u n g s s t ü ck abziehen. Nun den schwarzen S c h l a u c h d e s Ablaufsets mit dem g r a u e n S c h l a u c h verbinden und gut mit der Klemme fixieren, so dass dieser nicht v e r s e h e n t l i c h abrutschen kann. D a s a n d e r e , v e r b l e i b e n d e Schlauchende mit dem mitgelieferten Stöpsel schließen. Nachdem das Gerät wieder aufgestellt worden ist, stellen Sie sicher, dass der neue S c h l a u c h n i c h t geknickt wird, wenn der Trockner wieder an seinen Platz gerückt wird. Den schwarzen Ablaufschlauch an das Abwasserrohrsystem anschließen. Das Gerät wieder an d a s S t r o m n e t z anschließen. Wenn das Gerät auf eine andere Seite geneigt wurde, warten Sie mindestens 4 Stunden, bevor Sie es einschalten, damit sich die Flüssigkeit im Kompressor wieder stabilisieren kann. Tun Sie es nicht, können S c h ä d e n a m Kompressor die Folge sein.

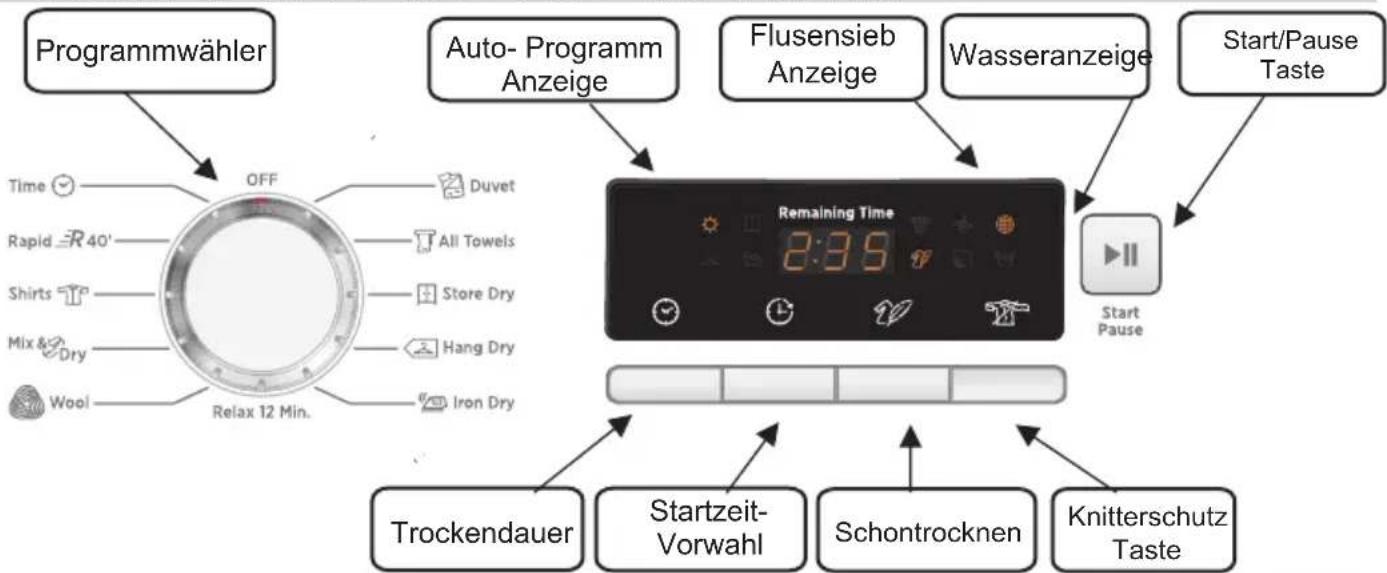

Sicherheitshinweise Ablaufschlauchbausatz: Installationsanleitung Vorbereitung der Füllung Schalterblende und Anzeigen Auswählen des Programms Tür und Sieb Kondansator Betrieb Reinigung und Routinewartungen Fehlersuche KundendienstSCHALTERBLENDE UND ANZEIGEN Schalterblende: Kontroll- und Leuchtanzeigen 52 DE Start/PauseTaste Programmwahlschalter: : Ermöglicht die individuelle Einstellung der Programmdauer in einigen Programmen. Diese Funktion ist nicht in allen Programmen verfügbar. Mit dieser Funktion kann die Startzeit von minimal 1 Stunde bis maximal 24 Stunden verzögert werden (s. Stratzeitvorwahl). : Nach Drücken dieser Optionstaste leuchtet die entsprechende Anzeige auf. Der Trockenvorgang wird zur optimalen Gewebeschonung bei geringerer Temperatur durchgeführt. : Wenn die Funktion eingeschaltet ist, verlängert sich die Standard- Knitterschutzphase am Ende des Trockengangs. Die Wäsche bleibt mit dieser Option locker und knitterfrei. Die Wäsche kann während des Knitterschutzprogramms jederzeit entnommen werden. : Diese Anzeige leuchtet während der Abkühlphase auf. Diese Taste betätigen, um das gewünschte Programm zu starten oder den Trockenvorgang zu unterbrechen (zum Beispiel, um Wäsche nachzulegen). je nach ausgewähltem Programm (s. Programmübersicht) leuchtet das jeweilige Symbol im Display auf. Das Symbol ECO leuchtet bei Anwahl eines sparsamen Programms auf. Alle Filter müssen nach jedem Trockengang sorgfältig gereinigt werden, um einen einwandfreien Betrieb des Trockners zu gewährleisten. Das Aufleuchten der Anzeige weist hierauf hin. Der Kondensatbehälter muß nach jedem Trockengang entleert werden. Bei vollem Kondensatbehälter leutet die Anzeige Behälter leeren auf. Bitte den Behälter dann komplett entleeren. Der Programmwahlschalter kann in beide Richtungen gedreht werden, um das gewünschte Programm auszuwählen. Trockendauer Startzeitvorwahl : Schontrocken-Option Knitterschutz-Option Abkühlphase Start/Pause : Sensorgesteuerte Programme: Anzeige Filterreinigung : Anzeige Behälter leeren :

Programmwähler Wasseranzeige Flusensieb Anzeige Auto- Programm Anzeige Startzeit- Vorwahl Trockendauer Schontrocknen KnitterschutzTaste 52 DE

AUSWÄHLEN DES PROGRAMMS

Das Wollprogramm dieses Wäschetrockners wurde von The Woolmark Company für das Trocknenvon maschinenwaschbaren Produkten aus Wolle genehmigt, vorausgesetzt, daß die Produkte entsprechend den Pflegehinweisen auf dem Einnäh-Etikett und der Anleitung des Herstellers dieses Wäschetrockners gewaschen und getrocknet werden. M1530 Großbritannien, Irland, Hong Kong und Indien ist das Warenzeichen Woolmark ein eingetragenes Warenzeichen. Dieser Wäschetrockner verfügt über eine sensorgesteuerte Trocknung (Fuzzy Logic), bei der man lediglich den gewünschten Trocknungsgrad auswählen muß.Bei der Trocknung von kleineren Wäscheposten oder bereits vorgetrockneter Wäsche wird die Auswahl eines zeitgesteuerten Trockenprogramms und zusätzlich die Anwahl der "Schontrocknen-Option" empfohlen. Wenn die Sensorsteuerung keine eingelegte Wäsche erkennen kann, wird das gewählte Programm automatisch nach 10 Minuten abgebrochen und die Abkühlphase eingeleitet.Wenn die Sensorsteuerung eine Überfüllung bzw. zu feuchte Wäsche erkennt, wird das gewählte Programm automatisch auf eine Dauer von 3 Stunden verlängert und anschließend die Abkühlphase eingeleitet. Am Ende jedes Trockenprogramms erfolgt eine Abkühlphase, bei der die Wäsche für ca. 15 Minuten mit kalter Luft abgekühlt wird.AUSWÄHLEN DES PROGRAMMS 53 DE PROGRAMM Oberbetten Geeignet Für Für Textilien, die erst später gebügelt werden bzw. gemangelt werden sollen; Programmdauer ca. 1:50 Stunden. Für Textilien, die noch gebügelt werden sollen; Programmdauer ca. 2:30 Stunden. Intensives Trocknen von normal dicken und einlagigen Textilien; Programmdauer 2:45 Stunden. Intensives Trocknen von dicken oder mehrlagigen Textilien, wie Handtüchern etc.; Programmdauer ca. 3 Stunden. Sonderprogramm zur gleichzeitigen Trocknung von Baumwoll- und Kunstfasertextilien; Programmdauer ca. 2 Stunden (ACHTUNG: maximale Füllmenge 4 kg Wäsche). Sonderprogramm speziell zur Trocknung von Hemden und Blusen aus Baumwolle und Kunstfaser; Programmdauer ca. 1 Stunde für ca. 2 kg Kunstfasertextilien (ca. 10 Hemden) oder 1:20 Stunden für ca. 3 kg Baumwolltextilien (ca. 10 Hemden). Neben den sensorgesteuerten Programmen stehen zeitgesteuerte Programme zwischen 30 und 180 Minuten zur Auswahl. Im 20 Minuten- Zyklus wird ausschließlich kalte Luft verwendet, so dass dies optimal zum Lüften von getragener Kleidung ist. In diesem Sonderprogramm können einzelne Oberbetten oder z.B. Steppjacken getrocknet werden. Es ist nicht zur Trocknung von übergroßen Oberbetten geeignet. Bitte darauf achten, dass keine beschädigten Textilien eingelegt werden, da die Füllung die Filter verstopfen könnte, was zu Fehlfunktionen führt. Die Programmdauer beträgt ca. 2 Stunden. Sollte die Decke anschließend noch nicht komplett oder ungleichmäßig getrocknet sein, bitte kurz aufschütteln und noch einmal für einige Minuten weitertrocknen. Bei Trocknung von Kunstfasern bitte die Schontrocknen-Option zuwählen (Trockenzeit verlängert sich). Sonderprogramm zum Auffrischen von getragener oder schonenden Reinigen von Textilien mit handelsüblichen Trocknereinigungsmitteln; ideal zur Vorbereitung der Wäsche vor dem Bügeln nach langer lagerung oder wenn diese auf der Leine getrocknet wurden; Programmdauer ca. 9 Minuten + 3 Minuten Abkühlphase. Zur schnellen Trocknung von max. 2 kg Wäsche in nur 40 Minuten. Wolltextilien: dieses Programm eignet sich für die Trocknung von bis zu einem Kilogramm Wäsche (ca. 3 kleine Teile). Es wird empfohlen alle Kleidungsstücke vor dem Trocknen auf links zu ziehen.Die Trockendauer ist abhängig von der Größe und Dichte der Wäsche und der beim Waschgang ausgewählten Schleuderdrehzahl.Nach Beendigung des Trockenprogramms ist die Kleidung direkt bereit zum Tragen. Schwere/dicke Kleidungsstücke können an den Rändern noch feucht sein - in diesem Falle kurz an der Luft weitertrocknen.Es wird empfohlen die Textilien unmittelbar nach Beendigung des Trockenvorgangs aus dem Gerät zu entnehmen.ACHTUNG: Das Einlaufen und Verfilzen von Wolltextilien kann nicht wieder rückgängig gemacht werden. Bitte ausschließlich Textilien mit dem entsprechenden Zeichen auf dem Wäschetikett im Wäschetrockner trocknen. Dieses Programm eignet sich nicht für Kleidungsstücke mit Acryl-/Kunstfaseranteilen im Gewebe. Wolle Mix & Dry Kurz 40 Hemdens Zeitprogramme Relax 12' Min. Mangeltrocken Schranktrocken Bügeltrocken HandtücherTÜR und SIEB 54 DE Ziehen Sie am Griff, um die Tür zu öffnen. Um den Trocknungs-vorgang wieder in Gang zu setzen, schließen Sie die Tür und drücken . Flusensieb-Anzeige leuchtet auf, wenn das Sieb gesäubert werden muss. Wenn die Wäsche nicht trocknet, kontrol lieren Sie, ob das Sieb verstopft ist.

Sieb WICHTIG: Damit der Wäschetrockner immer optimale Leistung erbringen kann, überprüfen Sie vor jedem Trocknungsvorgang, ob das Flusensieb sauber ist. Benutzen Sie den Trockner nicht ohne Filter. Durch verstopfte Filter kann sich die Trocknungsdauer verlängern oder es können Schäden verursacht werden, die kostenpflichtige Reparaturen mit sich ziehen.

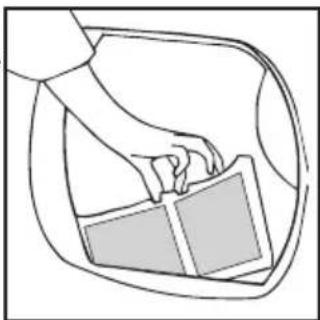

1. Ziehen Sie das Sieb

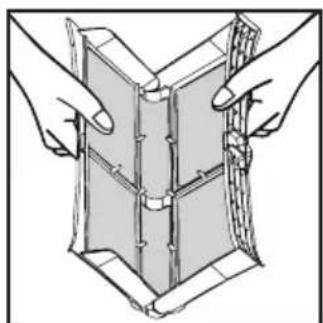

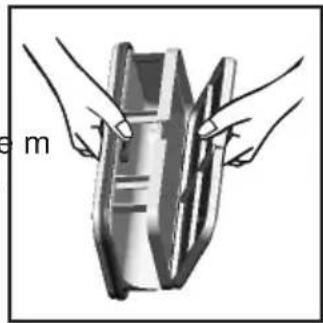

2. Öffnen Sie das Sieb wie

3. Entfernen Sie die

Flusen sanft mit einer weichen Bürste oder den Fingerspitzen.

4. Klappen Sie das Sieb

zusammen und setzen Sie es wieder an seinen Platz ein.

WARNUNG! Während des Trocknungs- vorgangs können Trommel und Tür SEHR HEISS werden. Stoppen Sie den Trockner nie vor Ende des Trocknungsvorgangs, außer alle Gegenstände werden schnell heraus- genommen und ausgebreitet, so dass die Wärme abgeleitet wird. Reinigung des Kondensatorfilters REINIGEN SIE DEN FILTER NICHT MIT WASSER

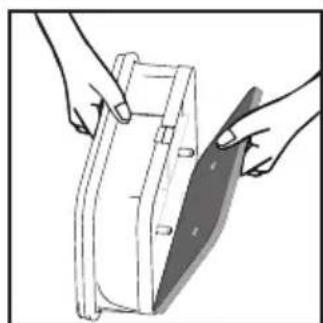

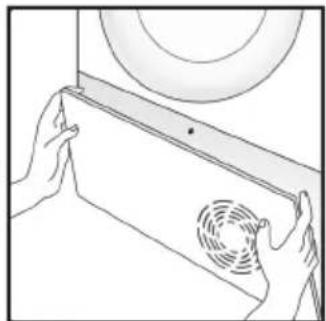

Entfernen Sie die Wartungsklappe Drehen Sie die zwei Verschlusshebel gegen den Uhrzeigersinn und z i e h e n S i e d e n Kondensatordeckel heraus N e h m e n S i e v o r s i c h t i g d e n Filterrahmen heraus und entfernen Sie etwaigen Staub oder Flusen vorsichtig mit einem Tuch. Reinigen Sie den Filter nicht mit Wasser. Entfernen Sie den Schaumgummifilter und reinigen Sie ihn u n t e r f l i e ß e n d e m Wasser, wobei Sie es drehen, um Flusen und Staub vollständig zu entfernen. Passen Sie den Kondensatordeckel wieder ein (Richtung wird durch den Pfeil angegeben) und stellen Sie sicher, dass er fest a n s e i n e n P l a t z g e d r ü c k t w i r d . Schließen Sie die zwei Verschlusshebel durch e i n e D r e h u n g i m Uhrzeigersinn. Setzen Sie die Wartungsklappe wieder ein.55 DE WASSERTANK

Öffnen Sie die Tür des Gerätes und füllen die Trommel mit der zu trocknenden Wäsche. Vergewissern Sie sich, dass heraushängende Wäsche nicht das Schließen der Tür verhindern kann. Schließen Sie langsam die Tür, bis Sie ein „Klick“ hören. . Drehen Sie den Programmwähler auf das gewünschte Programm (hierzu bitte die Programmempfehlungen in dieser Anleitung beachten). Wenn Sie Synthetik, Acryl oder Feinwäsche trocknen möchten, nu t z e n S i e die Schontrocknen-Option , um die Temperatur zu reduzieren. Die Anzeige leuchtet auf, sobald das Gerät im niedrigen Wärmemodus ist. Sie können innerhalb der ersten Minuten des gewählten Programms die Schontrocken-Taste noch nachträglich drücken. Nach dieser Zeit müssen Sie das Programm allerdings löschen, wenn Sie die Einstellung ändern wollen. Drücken Sie die taste . Der Trockner startet automatisch und die Anzeige über der Taste leuchtet durchgängig. Sollte einmal die Tür während des Programms geöffnet werden müssen, drücken Sie erneut die taste , um die Trocknung fortzuführen. Neigt sich die Trocknung dem Ende zu, beginnt kurz zuvor die Abkühlphase, um die Luft und damit die Wäsche abzukühlen. Ist das Programm beendet, dreht die Trommel weiter bis das Gerät ausgeschaltet wird oder die Tür geöffnet wird. Dies dient dazu, dass die Wäsche durch Stoppen der Trommel nicht verknittert. BETRIEB Bitte öffnen Sie die Tür nicht in sensorgesteuerten Programmen, um eine optimale Trocknung zu ermöglichen.

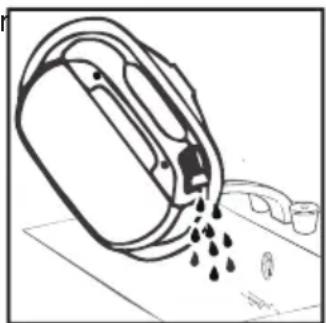

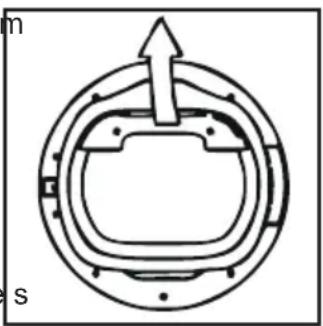

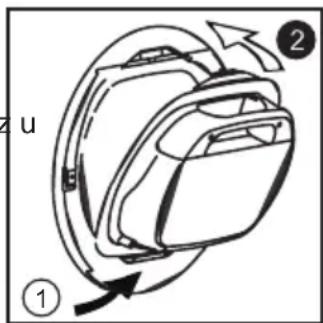

WICHTIG: D e n B e h ä l t e r a m Handgriff vorsichtig aus der Halterung entneh- men. Wenn der Behälter komplett mit Wasser gefüllt ist, kann er bis zu 6 kg wiegen. Den Behälter vorsichtig a u f d e r S e i t e d e s Ausgusses neigen, so d a s s d a s W a s s e r herausfliessen kann. We n n d er Beh ä l t er komplett entleert ist, bitte wie im unteren Bild gezeigt wieder einsetzen: zunächst den unteren Teil einsetzen und dann den oberen Behälterte i l vorsichtig gegen die Tür drücken. Anschließend die Taste Start/Pause d r ü c k e n , u m d e n Tr o c k e n v o r g a n g z u starten/fortzusetzen. .Anschließend die Taste Start/Pause drücken, um den Trockenvorgang zu starten/fortzusetzen. Sollte sich ein geeigneter Abfluss in der N ä h e d e s G e r ä t e s befin d e n , kann ein W a s s e r a b l a u f s e t (optional, je nach Geräte- ausstattung) montiert w e r d e n , da s e i n e n dauerhaften Abfluss des e n t s t e h e n d e n Kon dens was s er g e - währleistet. So entfällt dann das Leeren des Behälters komplett. Entfernen des Behälters

vorgehen. ACHTUNG: Wenn die Tür während eines l a u f e n d e n Tr o c k e n v o r g a n g s ( o d e r b e v o r d i e Abkühlphase komplett abgeschlossen ist) geöffnet wird, kann der Handgriff sehr heiß sein. Bitte in diesem Fall mit der nötigen Vorsicht Das beim Trocknen entstehende Kondenswasser wird im dafür vorgesehenen Behälter in der Tür gesammelt. Wenn der Behälter voll ist, leuchtet die Anzeige auf und der Behälter MUSS geleert werden. Es wird jedoch empfohlen den K o n d e n s w a s s e r b e h ä l t e r n a c h j e d e m Trockenvorgang zu leeren. WICHTIG:

Ein geringer Teil des Kondenswassers verbleibt bei den ersten Trockenvorgängen eines Neugerätes im Leitungssystem.Reinigung des Trockners

REINIGUNG UND ROUTINEWARTUNGEN

Startzeitvorwahl Abbrechen und Zurücksetzen des Programms BETRIEB 56 DE Drying Guide Technische Daten Leistungsaufnahme im unausgeschalteten ZustandLeistungsaufnahme im Aus-Zustand0,20 W0,75 WTrocknungswerte Die Standardardprogramme für die Ermittlung der Werte auf dem Energielabel BÜGELTROCKEN ( ) bieten die besten Energieverbrauchswerte und eignen sich zur Trocknung von normalfeuchten Baumwolltextilien. Die Tabelle auf der letzten Seite gibt di e u n ge fä h re n P ro g ra m md au e rn u n d E n e r g i e v e r b r a u c h s w e r t e i n d e n Hauptrockenprogrammen an. Mit der Startzeitvorwahlfunktion können Sie den Beginn des Trocknungsvorgangs um 1 bis 24 Stunde verzögern. Wenn diese Funktion erstmalig ausgewählt wird, zeigt das Display eine Verzögerung von 1 Stunden. Durch nachfolgendes mehrmaliges Drücken der Taste, wird die Verzögerung auf 24 Stunden verlängert. Drücken Sie taste , um das Programm zu beginnen, und das Gerät wird den Trocknungsvorgang am Ende dieses Zeitraums durchführen. Die Lichtanzeige für 6 oder 9 Stunden blinkt, um anzuzeigen, dass die Startverzögerung aktiviert wurde. Zum Abbrechen des Programms drücken Sie die Taste Start/Pause 3 Sekunden lang. Die Maschine zeigt an, dass die zurückgesetzt wurde, wenn im Display 0:00 blinkt. ● Reinigen Sie nach jedem Trocknungsvor- gang das Flusensieb und leeren Sie den Kondenswasser- Behälter. ● Reinigen Sie alle Filter in regelmäßigen Abständen. ● Wischen Sie nach jeder Anwendungs-phase die Innenseite der Trommel aus und lassen Sie die Tür einige Zeit offen stehen, damit sie durch die Luftzirkulation getrocknet wird. ● Reinigen Sie die Außenseite der Maschine und der Tür mit einem weichen Tuch. ● AUF KEINEN FALL Scheuerschwämme oder Scheuermittel benutzen. ● Wir empfehlen, dass Sie die Tür, die Türdichtung sowie das Geräteäußere nach jedem Gebrauch kurz mit einem feuchten Tuch reinigen. WICHTIG Schalten Sie immer das Gerät aus und ziehen Sie den Stecker aus der Steckdose, bevor das Gerät gereinigt wird. Die elektrischen Daten befinden sich auf dem Betriebstypenschild an der Vorderseite des Trockners (bei offener Tür). WARNUNG! Trommel, Tür und die Wäsche selbst können sehr heiß sein. EN 61121 Programm Programm zu verwenden -Trockene Baumwolle
