BEDIENUNGSANLEITUNG DW126FI PKM

TECHNOLOGIE FÜR DEN HAUSHALT

www.pkm-online.de~ 2 ~ Sehr geehrter Kunde! Sehr geehrte Kundin! Wir möchten Ihnen herzlich danken, dass Sie sich zum Erwerb eines Produkts aus unserem reichhaltigen Angebot entschieden haben. Lesen Sie die gesamte Bedienungsanleitung, bevor Sie das Gerät zum ersten Mal benutzen. Verwahren Sie diese Bedienungsanleitung zur zukünftigen Verwendung an einem sicheren Ort. Falls Sie das Gerät weitergeben, müssen Sie diese Bedienungsanleitung ebenfalls mit übergeben. Inhalt 1. Sicherheitshinweise ........................................................................................................ 5 1.1 Signalwörter .............................................................................................................. 6

2.4 Abmessungen und Befestigung der Zierverkleidung ........................................ 14

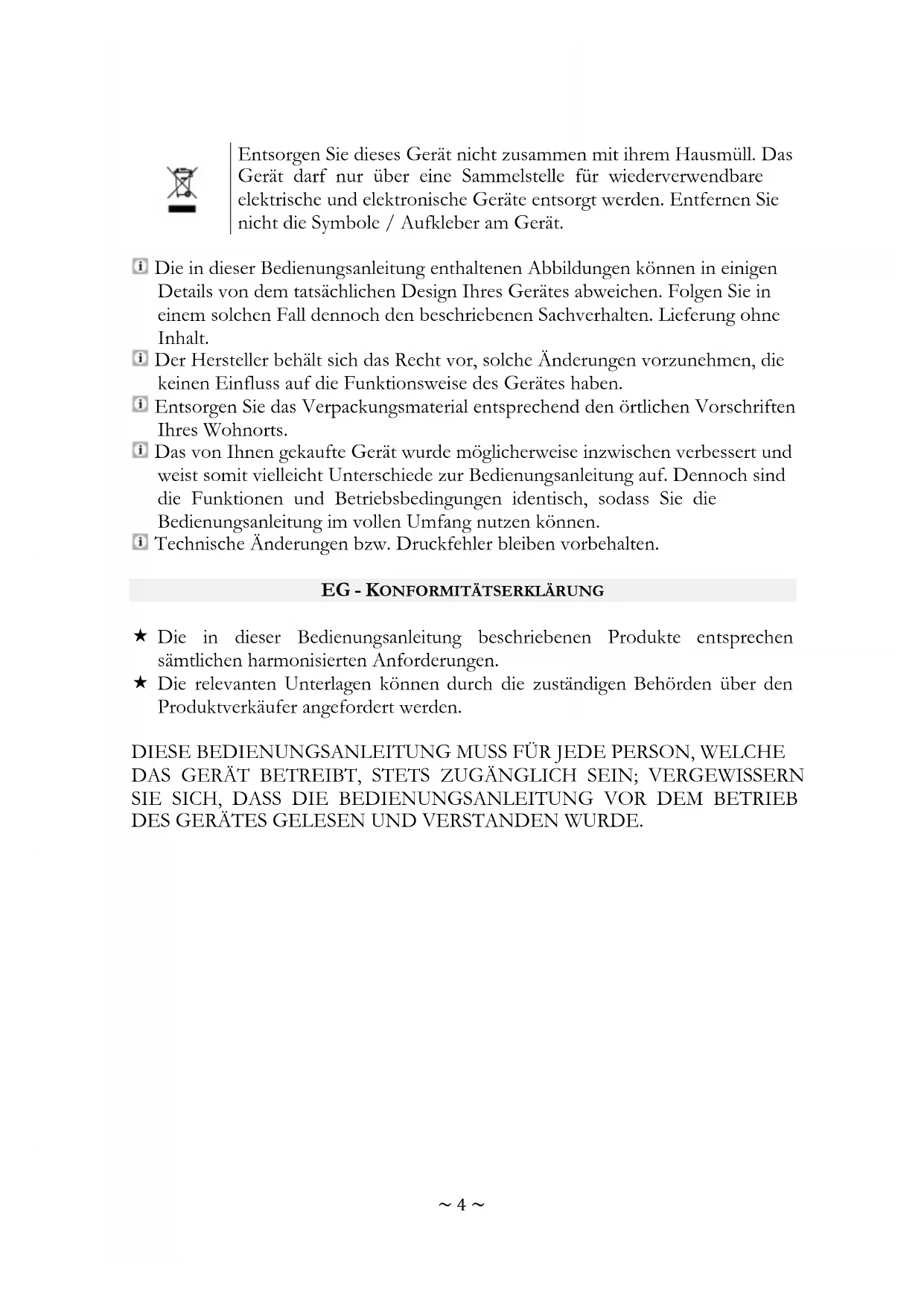

Entsorgen Sie dieses Gerät nicht zusammen mit ihrem Hausmüll. Das Gerät darf nur über eine Sammelstelle für wiederverwendbare elektrische und elektronische Geräte entsorgt werden. Entfernen Sie nicht die Symbole / Aufkleber am Gerät.

Die in dieser Bedienungsanleitung enthaltenen Abbildungen können in einigen Details von dem tatsächlichen Design Ihres Gerätes abweichen. Folgen Sie in einem solchen Fall dennoch den beschriebenen Sachverhalten. Lieferung ohne Inhalt. Der Hersteller behält sich das Recht vor, solche Änderungen vorzunehmen, die keinen Einfluss auf die Funktionsweise des Gerätes haben. Entsorgen Sie das Verpackungsmaterial entsprechend den örtlichen Vorschriften Ihres Wohnorts. Das von Ihnen gekaufte Gerät wurde möglicherweise inzwischen verbessert und weist somit vielleicht Unterschiede zur Bedienungsanleitung auf. Dennoch sind die Funktionen und Betriebsbedingungen identisch, sodass Sie die Bedienungsanleitung im vollen Umfang nutzen können. Technische Änderungen bzw. Druckfehler bleiben vorbehalten.

EG - KONFORMITÄTSERKLÄRUNG

Die in dieser Bedienungsanleitung beschriebenen Produkte entsprechen sämtlichen harmonisierten Anforderungen. Die relevanten Unterlagen können durch die zuständigen Behörden über den Produktverkäufer angefordert werden. DIESE BEDIENUNGSANLEITUNG MUSS FÜR JEDE PERSON, WELCHE DAS GERÄT BETREIBT, STETS ZUGÄNGLICH SEIN; VERGEWISSERN SIE SICH, DASS DIE BEDIENUNGSANLEITUNG VOR DEM BETRIEB DES GERÄTES GELESEN UND VERSTANDEN WURDE.~ 5 ~

1. Sicherheitshinweise

LESEN SIE VOR DER ERSTEN BENUTZUNG DES GERÄTES DIE

GESAMTEN SICHERHEITSHINWEISE UND

SICHERHEITSANWEISUNGEN GRÜNDLICH DURCH. Die darin enthaltenen Informationen dienen dem Schutz Ihrer Gesundheit. Die Nichtbeachtung der Sicherheitshinweise kann zu schweren Beeinträchtigungen Ihrer Gesundheit und im schlimmsten Fall zum Tod führen. Bewahren Sie diese Bedienungsanleitung so auf, dass sie bei Bedarf jederzeit griffbereit ist. Befolgen Sie sorgfältig alle Hinweise, um Unfälle oder eine Beschädigung des Gerätes zu vermeiden. Prüfen Sie auf jeden Fall auch das technische Umfeld des Gerätes! Sind alle Kabel oder Leitungen, die zu ihrem Gerät führen, in Ordnung? Oder sind sie veraltet und halten der Geräteleistung nicht mehr Stand? Daher muss durch eine qualifizierte Fachkraft (Elektrotechniker/-in) eine Überprüfung bereits vorhandener wie auch neuer Anschlüsse erfolgen. Sämtliche Arbeiten, die zum Anschluss des Gerätes an die Stromversorgung notwendig sind, dürfen nur von einer qualifizierten Fachkraft (Elektrotechniker/-in) durchgeführt werden. Das Gerät ist ausschließlich zur privaten Nutzung bestimmt sowie zur Nutzung (1) in Personalküchen von Geschäften, Büros und ähnlichen Arbeitsumgebungen; (2) durch Gäste von Beherbergungsbetrieben wir Hotels, Motels, B&B; (3) beim Catering oder ähnlichen nicht-wiederverkaufenden Anwendern. Das Gerät ist ausschließlich zum Reinigen von Geschirr in einem Privathaushalt bestimmt. Das Gerät ist ausschließlich zum Betrieb innerhalb geschlossener Räume bestimmt. Dieses Gerät darf nicht für gewerbliche Zwecke, beim Camping und in öffentlichen Verkehrsmitteln betrieben werden. Betreiben Sie das Gerät ausschließlich im Sinne seiner bestimmungsgemäßen Verwendung. Erlauben Sie niemandem, der mit der Bedienungsanleitung nicht vertraut ist, das Gerät zu benutzen. Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.~ 6 ~

GEFAHR! verweist auf eine Gefahrensituation, die, wenn sie nicht abgewendet wird, eine unmittelbare Gefährdung für Leben und Gesundheit zur Folge hat. WARNUNG! verweist auf eine Gefahrensituation, die, wenn sie nicht abgewendet wird, eine mögliche bevorstehende Gefährdung für Leben und Gesundheit zur Folge hat.

VORSICHT! verweist auf eine Gefahrensituation, die, wenn sie nicht abgewendet wird, zu mittelschweren oder kleineren Verletzungen führen kann. HINWEIS! verweist auf eine Gefahrensituation, die, wenn sie nicht abgewendet wird, eine mögliche Beschädigung des Gerätes zur Folge hat.

1.2 Sicherheitsanweisungen

GEFAHR! Zur Verringerung der Stromschlaggefahr:

1. Eine Nichtbeachtung der Anweisungen in dieser

Bedienungsanleitung gefährdet das Leben und die Gesundheit des Gerätebetreibers und/oder kann das Gerät beschädigen.

2. Alle zum Anschluss an die Stromversorgung notwendigen

elektrischen Arbeiten müssen von einer qualifizierten Fachkraft (Elektrotechniker/-in) durchgeführt werden. Es dürfen keine Änderungen oder willkürlichen Veränderungen an der Stromversorgung durchgeführt werden. Der Anschluss muss in Übereinstimmung mit den örtlich geltenden gesetzlichen Bestimmungen erfolgen.

3. Schließen Sie das Gerät keinesfalls an die Stromversorgung an,

wenn das Gerät, das Netzkabel oder der Netzstecker sichtbare Beschädigungen aufweisen. STROMSCHLAGGEFAHR!

4. Die Stromspannung und die Leistungsfrequenz der

Stromversorgung muss den auf dem Typenschild angegebenen Werten entsprechen.

5. Verändern Sie niemals den mit dem Gerät mitgelieferten

Netzstecker. Falls dieser nicht für Ihre Netzsteckdose geeignet sein sollte, lassen Sie die Netzsteckdose immer von einer qualifizierten Fachkraft (Elektrotechniker/-in) ersetzen (Keine Garantieleistung).

6. Versuchen Sie niemals selbst, das Gerät zu reparieren. Falls Ihr

Gerät nicht ordnungsgemäß funktioniert, kontaktieren Sie den Kundendienst. Lassen Sie nur Original-Ersatzteile einbauen.~ 7 ~

7. Achten Sie darauf, dass sich das Netzanschlusskabel nicht unter

dem Gerät befindet oder durch das Bewegen des Gerätes beschädigt wird.

8. Wenn das Netzanschlusskabel beschädigt ist, darf es ausschließlich

vom Hersteller oder einem vom Hersteller autorisierten Kundendienst oder einer qualifizierten Fachkraft (Elektrotechniker/- in) ausgetauscht werden.

9. Benutzen Sie zum Ziehen des Netzsteckers niemals das

Netzanschlusskabel. Ziehen Sie immer am Netzstecker selbst, um das Gerät von der Stromversorgung zu trennen. STROM- SCHLAGGEFAHR!

10. Berühren Sie Netzanschlussstecker, Netzschalter oder andere

elektrische Komponenten niemals mit nassen oder feuchten Händen. STROMSCHLAGGEFAHR! WARNUNG! Zur Verringerung der Verbrennungsgefahr, Stromschlaggefahr, Feuergefahr oder von Personenschäden:

1. In einem Warmwassersystem, das über einen Zeitraum von 2

Wochen oder länger nicht benutzt wurde, kann es unter bestimmten Bedingungen zur Bildung von Wasserstoff kommen. Wasserstoff ist ein explosives Gas. Falls Sie das Warmwassersystem über einen solchen Zeitraum hinweg nicht benutzt haben, drehen Sie alle Warmwasserhähne auf und lassen Sie das Wasser für einige Minuten fließen. Dadurch setzen Sie den angesammelten Wasserstoff frei. Da Wasserstoff brennbar ist, rauchen Sie in diesem Zeitraum nicht und benutzen Sie keine offenen Flammen und kein offenes Licht.

2. Achten Sie beim Entpacken unbedingt darauf, dass die Bestandteile

der Verpackung (Polyethylentüten, Polystyrenstücke) nicht in die Reichweite von Kindern und Tieren gelangen. ERSTICKUNGS- GEFAHR.

3. Schließen Sie das Gerät nicht an die Stromversorgung an, bevor Sie

alle Verpackungsbestandteile und Transportsicherungen vollständig entfernt haben.

4. Betreiben Sie das Gerät nur mit 220~240V/50Hz Wechselspannung.

Alle Netzanschlussleitungen, die Beschädigungen aufweisen, müssen von einer qualifizierten Fachkraft (Elektrotechniker/-in) ausgewechselt werden. Lassen Sie alle Reparaturen nur von Ihrem autorisierten Kundendienst durchführen.~ 8 ~

5. Verwenden Sie zum Anschluss des Gerätes an die Stromversorgung

keine Steckdosenleisten, Mehrfachsteckdosen oder Verlängerungs- kabel.

6. Entfernen oder durchtrennen Sie auf keinen Fall die Erdungs-

Verbindung des Netzanschlusskabels.

7. Sie benötigen eine dem Netzstecker entsprechende

ordnungsgemäß geerdete und ausschließlich dem Gerät zugewiesene Sicherheitssteckdose. Anderenfalls kann es zu gefährlichen Unfällen oder einer Beschädigung des Gerätes kommen. Das Gerät muss ordnungsgemäß geerdet sein.

8. Die technischen Daten Ihrer elektrischen Versorgung müssen den

auf dem Typenschild angegebenen Werten entsprechen.

9. Ihr Hausstrom muss mit einem Sicherungsautomaten zur

Notabschaltung des Gerätes ausgestattet sein.

10. Nehmen Sie keine Veränderungen an dem Gerät vor.

11. Schalten Sie vor dem Aufbau und Anschluss des Gerätes unbedingt

den Strom ab. GEFAHR EINES TÖDLICHEN STROMSCHLAGS!

12. Trennen Sie das Gerät vor allen Wartungs- und Reinigungsarbeiten

von der Stromversorgung. STROMSCHLAGGEFAHR!

13. Tauchen Sie das Gerät, das Netzanschlusskabel oder den

Netzanschlussstecker niemals in Wasser oder andere Flüssigkeiten! STROMSCHLAGGEFAHR!

14. Spülmaschinen-Spülmittel sind extrem alkalisch und daher sehr

gefährlich, wenn Sie verschluckt werden. Lassen Sie Haut und Augen nicht in Berührung mit dem Spülmaschinen-Spülmittel kommen. Halten Sie solche Spülmittel immer außerhalb der Reichweite von Kindern. VERÄTZUNGSGEFAHR!

15. Halten Sie Kinder fern von Spülmaschinen-Spülmitteln und

Spülzusätzen. Lassen Sie Kinder nicht ans Gerät, wenn die Türe geöffnet ist, da sich noch Spülmaschinen-Spülmittel im Inneren des Gerätes befinden könnte.

16. Wenn alle Kontrollleuchten auf dem Bedienfeld flimmern, liegt eine

Fehlfunktion des Gerätes vor. Trennen Sie in diesem Fall das Gerät umgehend von der Strom- und Wasserversorgung.

17. Benutzen Sie das Gerät niemals ohne eingesetzte Filter.

18. Kinder dürfen niemals mit dem Gerät spielen.

19. Betreiben Sie das Gerät niemals unbeaufsichtigt.

20. Beachten Sie unbedingt die Anweisungen im Kapitel INSTALLATION.~ 9 ~

1. Es ist gefährlich, die Tür bei laufendem Betrieb zu öffnen. Heißes

Wasser kann aus dem Gerät herausspritzen. VERBRÜHUNGS- GEFAHR!

2. Warten Sie einige Minuten, bevor Sie nach Beendigung eines

Spülprogramms die Tür öffnen, da heißer Dampf aus dem Gerät entweichen kann.

3. Warten Sie nach dem Ende eines Spülprogramms mindestens 20

Minuten mit der Reinigung des Inneren des Gerätes, damit die Heizelemente abkühlen können.

4. Berühren Sie die Heizelemente nicht während des Betriebs oder

unmittelbar nach dem Betrieb des Gerätes. VERBRENNUNGS- GEFAHR!

5. Setzen oder stellen Sie sich niemals auf den Geschirrkorb oder die

Tür des Geschirrspülers. BRUCHGEFAHR! VERLETZUNGS- GEFAHR!

6. Stellen oder legen Sie keine schweren Gegenstände auf die

geöffnete Tür, da das Gerät ansonsten nach vorne kippen kann.

7. Wenn Sie das Gerät befüllen:

a. Platzieren Sie scharfkantige Gegenstände dergestalt, dass sie nicht die Türdichtungen beschädigen. b. Es dürfen niemals Gegenstände durch die Böden beider Geschirrkörbe sowie des Besteckkorbs nach unten ragen. c. Platzieren Sie scharfe Messer mit dem Griff nach oben oder waagerecht, sodass Sie sich keine Schnittverletzungen zuziehen.

8. Lassen Sie die Tür nicht offenstehen, da Sie ansonsten über diese

stolpern können. HINWEIS!

1. Die Sprüharme können mit einer Transportsicherung versehen

sein. Entfernen Sie unbedingt alle Transportsicherungen vor dem Aufbau des Gerätes.

2. Nach Beendigung der Installation des Wasseranschlusses und der

Abwasserführung sowie vor der regulären Erstinbetriebnahme müssen die Anschlüsse – auch am Gerät selbst – auf ihre Dichtheit überprüft werden. Der Hersteller ist nicht für durch unsach- gemäße Installation verursachte Schäden haftbar.

3. Wasserenthärter/Spülmaschinensalz verursacht Korrosion, wenn

nicht direkt nach dem Einfüllen ein komplettes Spülprogramm aktiviert wird! Korrosion kann das Gerät irreparabel beschädigen. Der Hersteller ist nicht für Schäden haftbar, die durch Korrosion~ 10 ~ auf Grund unsachgemäßer Nutzung entstanden sind. KORROSIONSGEFAHR!

4. Immer wenn Sie Wasserenthärter/Spülmaschinensalz in den dafür

vorgesehenen Behälter füllen, läuft Wasser über, in welchem bereits Wasserenthärter/Spülmaschinensalz in gelöster Form enthalten ist. Dieses Wasser sowie noch nicht gelöste Partikel verursachen Korrosion. Füllen Sie daher nur dann Wasserenthärter / Spülmaschinensalz nach, wenn Sie direkt im Anschluss ein komplettes Spülprogramm aktivieren. KORROSIONSGEFAHR! Durch Korrosion verursachte Schäden werden nicht durch die Garantie abgedeckt.

5. Der Geschirrspüler darf niemals ohne ordnungsgemäß eingesetzte

Filter betrieben werden.

6. Benutzen Sie immer einen Wasserenthärter (= Spülmaschinen-

salz) zur speziellen Verwendung in einem Geschirrspüler. Die Wasserhärte variiert abhängig von Ihrem Wohnort. Wenn in einem Geschirrspüler hartes Wasser verwendet wird, ergeben sich Ablagerungen auf dem Geschirr und im Gerät. Der Wasserenthärter entfernt Mineralien und Salze aus dem Wasser.

7. Benutzen Sie immer einen Klarspüler zur speziellen Verwendung in

einem Geschirrspüler. Verwenden Sie niemals andere Substanzen, z.B. einen Spülmaschinenreiniger oder Flüssigreiniger; ansonsten beschädigen Sie das Gerät.

8. Benutzen Sie ausschließlich Spülmaschinen-Spülmittel und

Zusätze, die für die Verwendung in einem Geschirrspüler hergestellt wurden. Benutzen Sie keine Seifen, Waschmittel oder Handwaschmittel in Ihrem Geschirrspüler.

9. Wenn Sie das Gerät bewegen, halten Sie es immer am unteren Ende

fest und heben Sie es vorsichtig an. Halten Sie das Gerät dabei aufrecht.

10. Benutzen Sie niemals die Tür selbst zum Transport des Gerätes, da

Sie dadurch die Scharniere beschädigen.

11. Das Gerät muss von mindestens zwei Personen transportiert und

angeschlossen werden.

12. Merken Sie sich die Positionen aller Teile des Gerätes, wenn Sie es

auspacken, für den Fall, es noch einmal einpacken und transportieren zu müssen.

13. Lassen Sie den Anschluss der Wasserschläuche nur durch eine

qualifizierte Fachkraft durchführen.

14. Benutzen Sie das Gerät nicht, bevor alle dazugehörigen Teile sich

ordnungsgemäß an ihren dafür vorgesehenen Stellen befinden.

15. Benutzen Sie die Tür und die Geschirrkörbe des Gerätes nicht als

Standfläche oder Stütze.~ 11 ~

16. Gegenstände aus Kunststoffen dürfen nicht die Heizelemente

17. Geben Sie nur solche Gegenstände aus Kunststoffen in das Gerät,

die zur Reinigung in einem Geschirrspüler geeignet sind. Geeignete Gegenstände werden durch ihren Hersteller entsprechend gekennzeichnet.

18. Überprüfen Sie nach jedem Spülprogramm, ob der Aufnahme-

behälter für das Spülmaschinen-Spülmittel leer ist.

19. Benutzen Sie zum Reinigen der Tür niemals Sprühreiniger, da diese

das Schloss und die Elektrik nachhaltig beschädigen können.

20. Das Gerät ist zum Spülen von maximal 12 Gedecken ausgelegt.

21. Reinigen Sie das Gerät regelmäßig (s. Kapitel REINIGUNG UND

22. Das Typenschild darf niemals unleserlich gemacht oder gar entfernt

werden! Falls das Typenschild unleserlich gemacht oder entfernt wurde, entfällt jeglicher Garantieanspruch! LESEN SIE DIESE ANLEITUNG GRÜNDLICH DURCH UND BEWAHREN SIE DIESE SICHER AUF. Bei Nichtbeachtung dieser Anweisungen wird keinerlei Haftung für Personen- oder Materialschäden übernommen.

Der Wasseranschluss sowie der Abwasseranschluss müssen von einer qualifizierten Fachkraft durchgeführt werden! Verwenden Sie ausschließlich fabrikneue Schläuche und fabrikneues Anschlusszubehör für den Wasser- und Abwasseranschluss. Wir empfehlen, die Wasserzufuhr mit einem Rückschlagventil zu sichern. HINWEIS! Nach Beendigung der Installation des Wasseranschlusses und der Abwasserführung sowie vor der regulären Erstinbetriebnahme müssen die Anschlüsse – auch am Gerät selbst – auf ihre Dichtheit überprüft werden. Der Hersteller ist nicht für durch unsachgemäße Installation verursachte Schäden haftbar.~ 12 ~

2.1 Entpacken und Wahl des Standorts

1. Packen Sie das Gerät vorsichtig aus. Das Gerät ist möglicherweise für den

Transport mit Transportsicherungen geschützt. Entfernen Sie diese komplett. Gehen Sie dabei vorsichtig vor. Benutzen Sie keine aggressiven Reinigungsmittel, um Reste der Transportsicherungen zu entfernen.

2. Die Sprüharme können mit einer Transportsicherung versehen sein.

Entfernen Sie unbedingt alle Transportsicherungen vor dem Aufbau des Gerätes.

3. Wählen Sie für den Aufbau einen trockenen und gut belüfteten Raum.

4. Stellen Sie das Gerät auf einem geraden, trockenen und festen Fußboden auf.

Kontrollieren Sie mit einer Wasserwaage den ordnungsgemäßen Aufbau Ihres Gerätes.

5. Das Gerät muss ordnungsgemäß mit der Stromversorgung verbunden sein.

6. Das Typenschild befindet sich im Inneren des Gerätes oder außen an der

2.2 Vor der Installation

1. Sie müssen den Kondenswasser-Schutzstreifen zum Schutz gegen das Eindringen

von Feuchtigkeit an der Unterseite der Arbeitsplatte befestigen. Der Kondenswasser-Schutzstreifen leitet den vom Gerät freigesetzten Wasserdampf von der Unterseite der Arbeitsplatte ab.

2. Sie finden den Kondenswasser-Schutzstreifen in Ihrem Gerät.

3. Reinigen Sie die Unterseite der Arbeitsplatte sorgfältig, bevor Sie den

Kondenswasser-Schutzstreifen dort befestigen.

4. Ziehen Sie das Schutzpapier der Klebefläche ab.

5. Kleben Sie den Kondenswasser-Schutzstreifen auf die Unterseite der

HINWEIS! Ein nichtordnungsgemäßes Anbringen des Kondenswasser- Schutzstreifens kann zu einer Beschädigung der Arbeitsplatte führen.~ 13 ~ ❖ Raumbedarf des Gerätes siehe folgenden Abbildungen. Das Gerät muss mit seiner Rückseite zur Wand ausgerichtet sein und über einen Wassereinlass- und Wasserauslassschlauch verfügen, die für gewöhnlich rechts oder links angebracht werden können

INSTALLIEREN SIE DAS GERÄT IN DER EINBAUVORRICHTUNG.

Ausstattung abhängig vom Modell.~ 14 ~

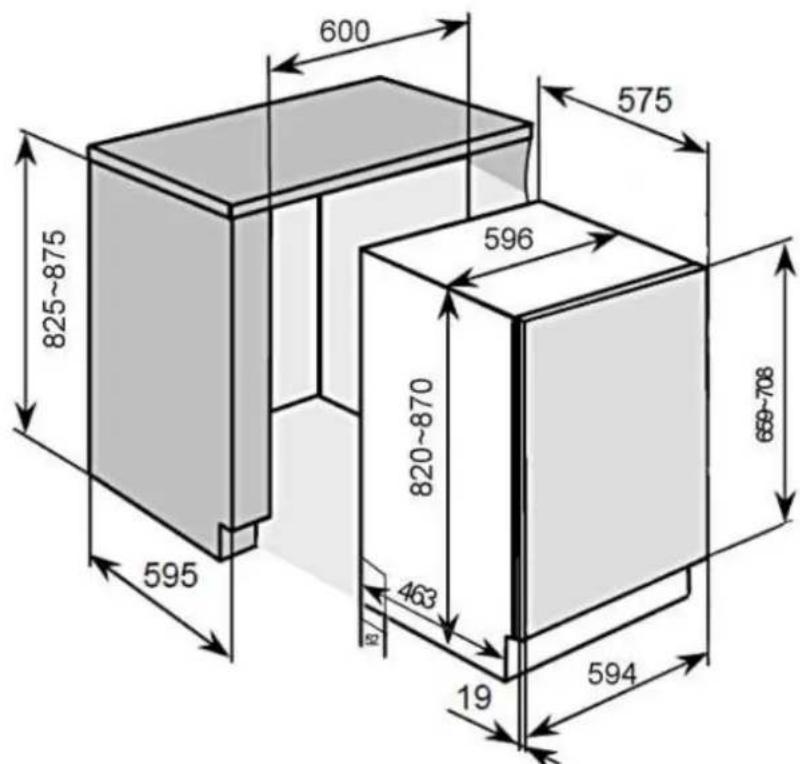

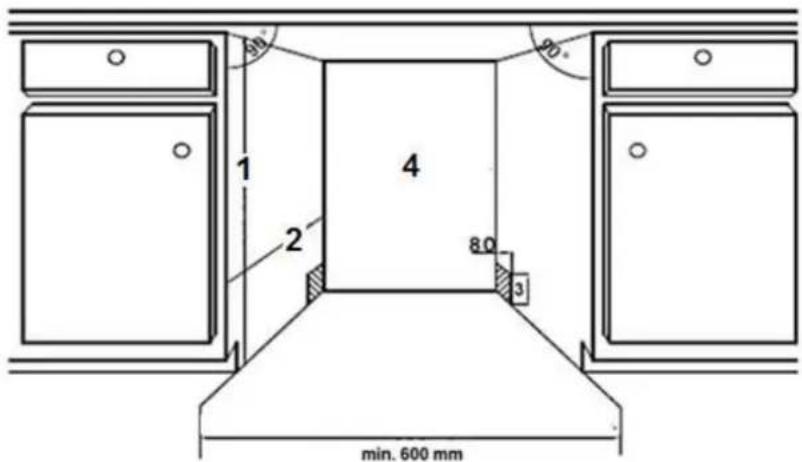

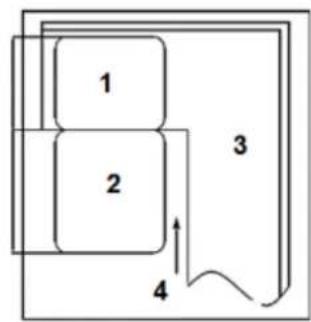

2.3 Mindestens benötigter Raumbedarf

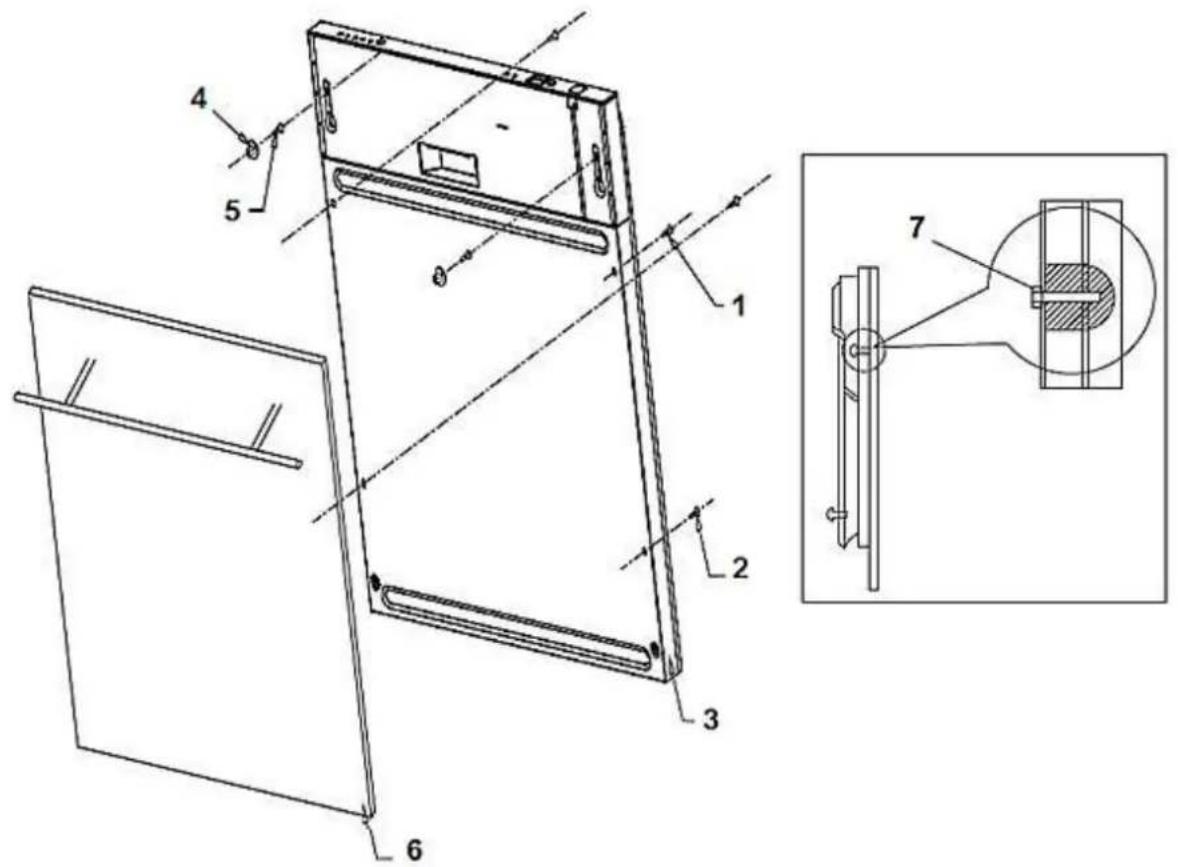

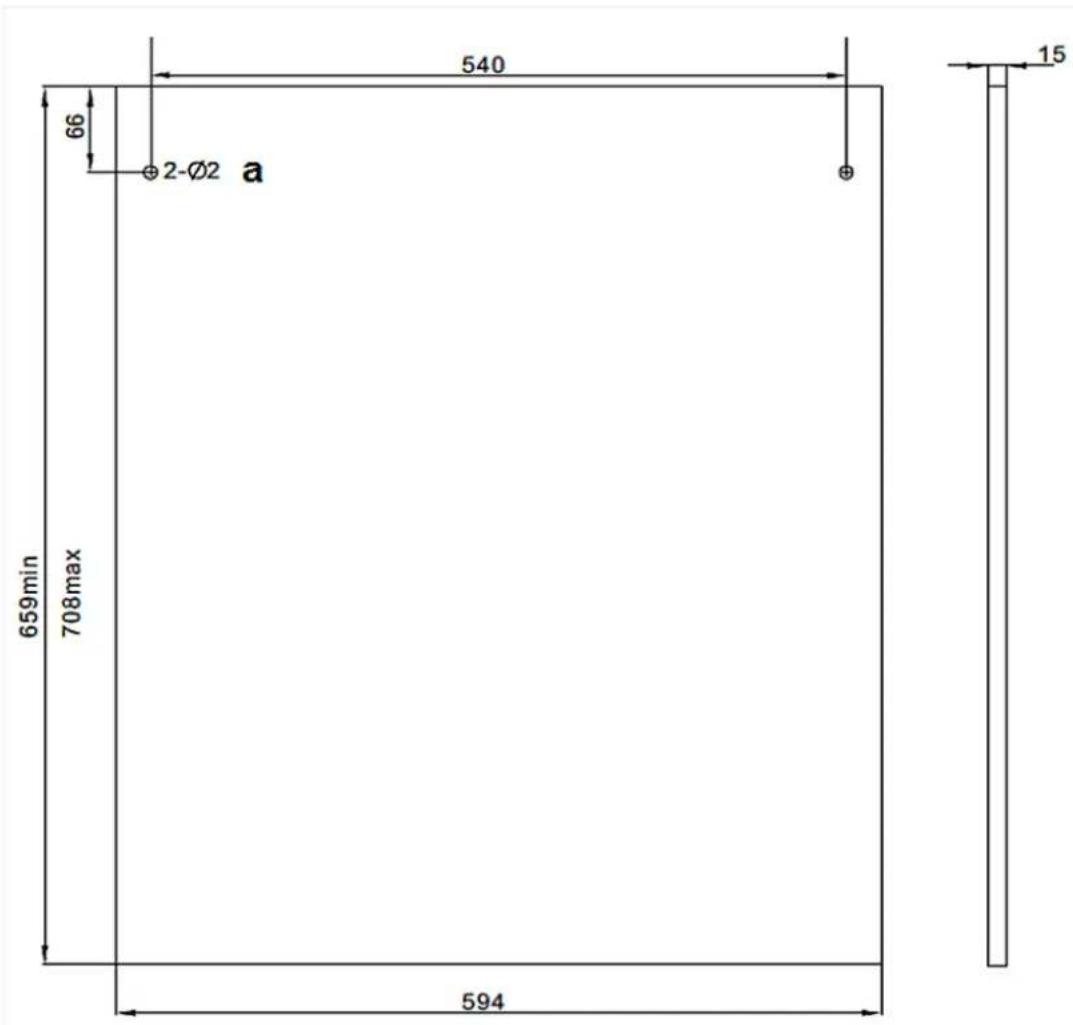

2.4 Abmessungen und Befestigung der Zierverkleidung

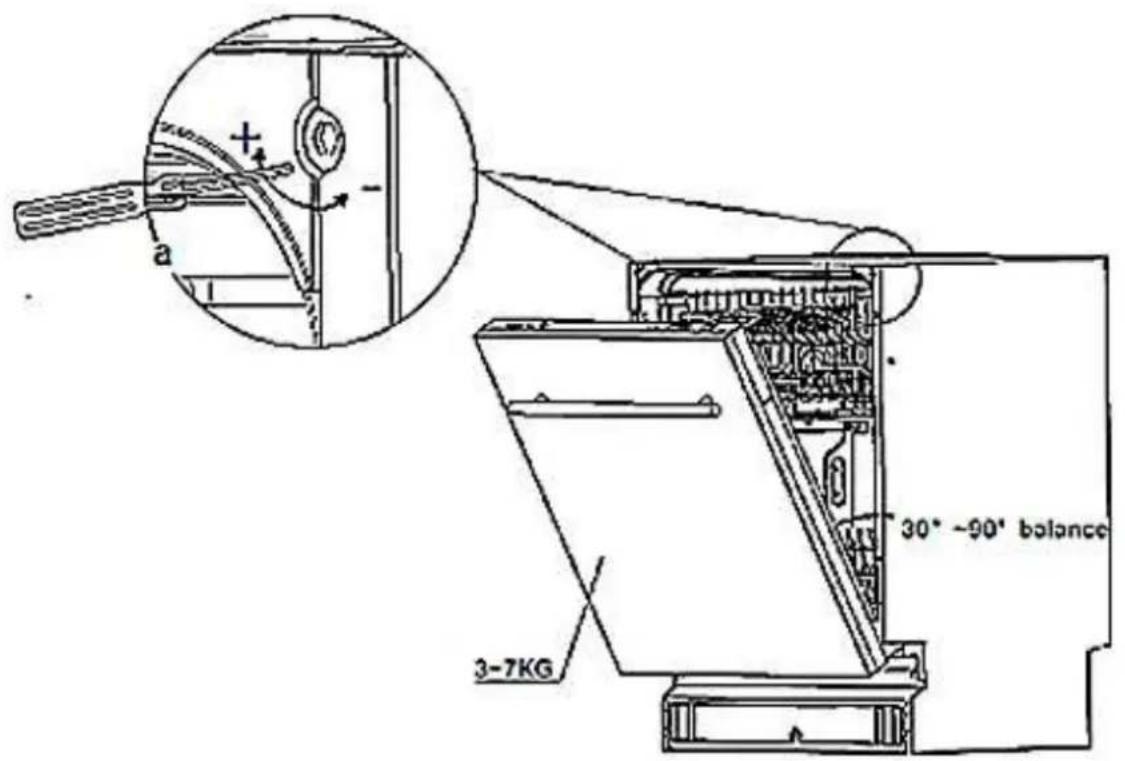

2.5 Einstellen der Türfederspannung

Versuchen Sie nach Installation der Zierverkleidung die Tür zu öffnen und zu schließen, um die Balance der Tür zu überprüfen und zu entscheiden, ob sie in dieser Einbaustellung verbleiben kann. Bei nicht ordnungsgemäßer Balance verwenden Sie die Schraube im oder entgegen dem Uhrzeigersinn zur ordnungsgemäßen Einstellung oder lassen Sie die Balance einstellen.~ 16 ~

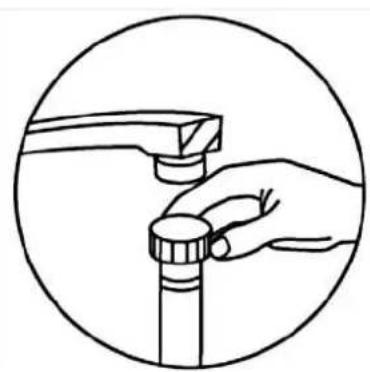

2.6 Anschluss des Wasserzufuhrschlauchs

Schließen Sie den Wassereinlassschlauch fest und sicher an einen Anschluss mit einem 3/4 Zoll Gewinde an. Wenn die Schläuche neu sind oder über einen längeren Zeitraum nicht in Benutzung waren, lassen Sie das Wasser laufen, um sicherzugehen, dass es klar und frei von Verunreinigungen ist. HINWEIS! Anderenfalls kann der Wassereinlass blockiert und dadurch das Gerät beschädigt werden.

HINWEIS! Nach Beendigung der Installation des Wasseranschlusses und der Abwasserführung sowie vor der regulären Erstinbetriebnahme müssen die Anschlüsse – auch am Gerät selbst – auf ihre Dichtheit überprüft werden. Der Hersteller ist nicht für durch unsachgemäße Installation verursachte Schäden haftbar.~ 17 ~

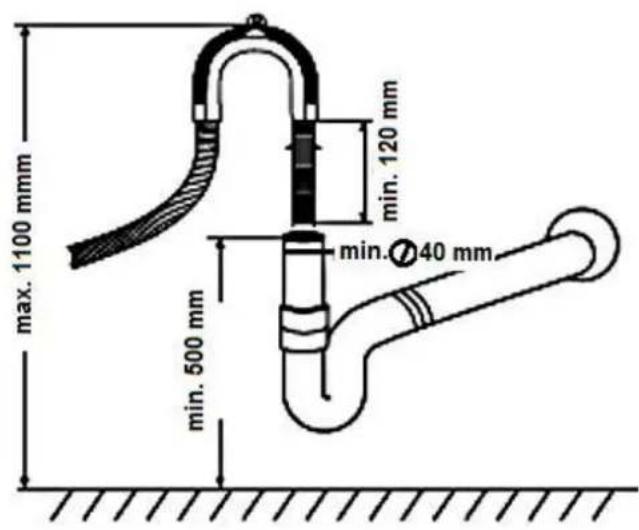

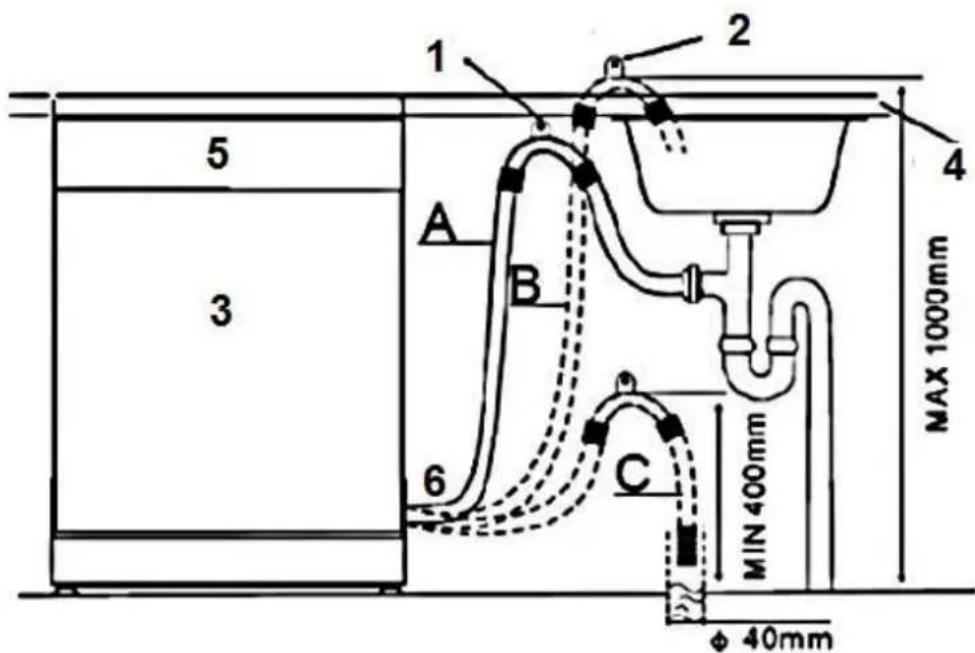

2.7 Anschluss des Abwasserschlauchs

Passen Sie den Ablaufschlauch gerade in den Wasserablaufstutzen ein. Falls die Länge des Ablaufschlauchs nicht ausreicht, könne Sie bei Ihrem autorisierten Kundendienst eine Verlängerung aus demselben Material wie das Original erwerben. Die Länge des Ablaufschlauchs darf einschließlich einer möglichen Verlängerung nicht mehr als 4 Meter betragen. Sollte die Länge des Ablaufschlauchs einschließlich einer möglichen Verlängerung mehr als 4 Meter betragen, wird das Gerät Ihr Geschirr nicht ordnungsgemäß reinigen. Prüfen Sie den Anschluss auf Dichtheit. Befestigen Sie den Ablaufschlauch mit einem Schlauchhalter.

HINWEIS! Nach Beendigung der Installation des Wasseranschlusses und der Abwasserführung sowie vor der regulären Erstinbetriebnahme müssen die Anschlüsse – auch am Gerät selbst – auf ihre Dichtheit überprüft werden. Der Hersteller ist nicht für durch unsachgemäße Installation verursachte Schäden haftbar.~ 18 ~

❖ Teil- und vollintegrierte Geräte sind bei ordnungsgemäßem Anschluss auch hocheinbaufähig.

Hängen Sie den ABWASSERSCHLAUCH an die Arbeitsplatte.

BEFESTIGUNG ABWASSERSCHLAUCH

Der OBERSTE PUNKT DES SCHLAUCHS muss sich auf einer Höhe zwischen 40 und 100 cm befinden. Das freie Ende des Schlauchs darf nicht in Flüssigkeiten (Wasser etc.) hineinragen.

❖ Eine Manschette gewährleistet eine Krümmung des Schlauchs. An der Manschette befindet sich eine Haltevorrichtung zur Befestigung der Manschette. Der Abwasserschlauch muss am höchsten Punkt der Manschette eine Höhe von mindestens 40 cm aufweisen. Folgen Sie für die Anschlussmöglichkeiten A, B oder C der obigen Zeichnung.~ 19 ~

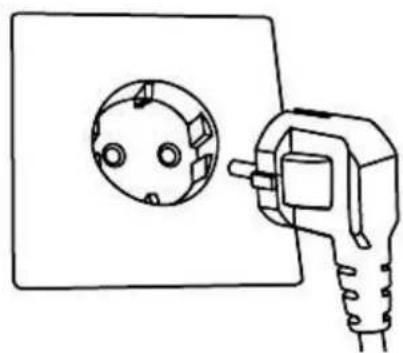

2.9 Elektrischer Anschluss

Sie benötigen eine dem Netzstecker entsprechende, ordnungsgemäß geerdete und ausschließlich dem Gerät zugewiesene Sicherheitssteckdose (250V/10A). WARNUNG! Anderenfalls kann es zu gefährlichen Unfällen oder einer Beschädigung des Gerätes kommen.

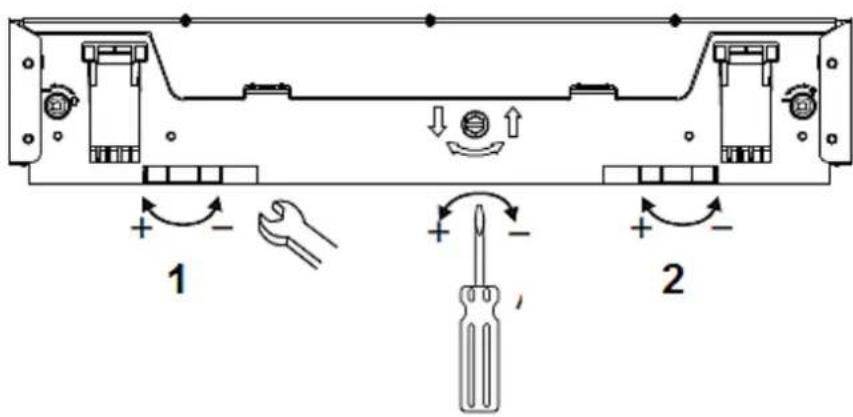

2.10 Waagerechte Ausrichtung

❖ Der maximal zulässige Neigungswinkel unter dem gesamten Gerät beträgt 2

Richten Sie das Gerät mit Hilfe der Standfüße waagerecht aus. Benutzen Sie eine Wasserwaage zur Kontrolle.

VORDEREN STANDFUß EINSTELLEN

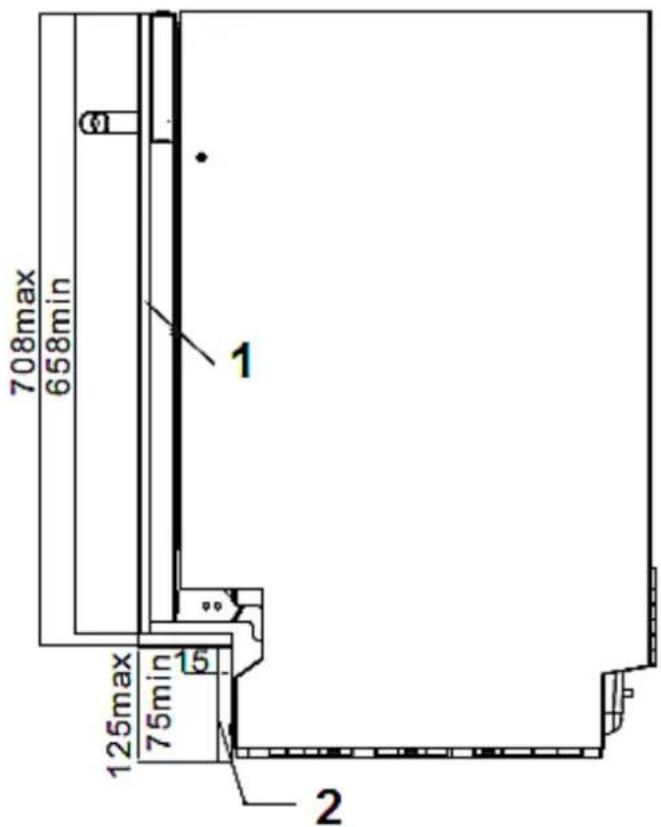

2.11 Installation der Sockelleiste

REFERENZABMESSUNGEN SERIENNUMMER ZIERVERKLEIDUNG SOCKELLEISTE

Die geforderte Höhe der Sockelleiste sollte den ästhetischen Ansprüchen genügen sowie ein reibungsloses Öffnen und Schließen der Tür gewähren. Die nötigen Referenzwerte finden Sie in der Liste oben.~ 21 ~

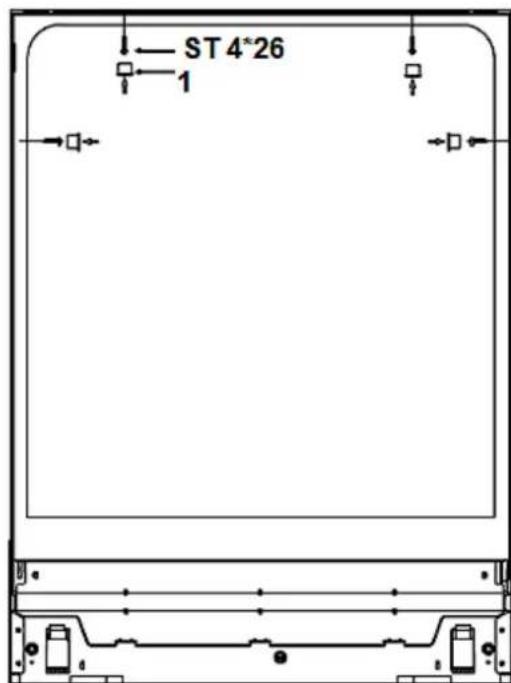

2.12 Fixierung des Gerätes

a. Befestigen Sie durch Drehen der Schrauben das Gerät an seiner Einbauvorrichtung. b. Stecken Sie die 4 Verschlussstopfen in die Löcher (siehe Abbildung). Benutzen Sie links und rechts als auch für die 4 oberen Löcher Holzschrauben ST 4*26 (selbstschneidende Schrauben). 1: Stopfen

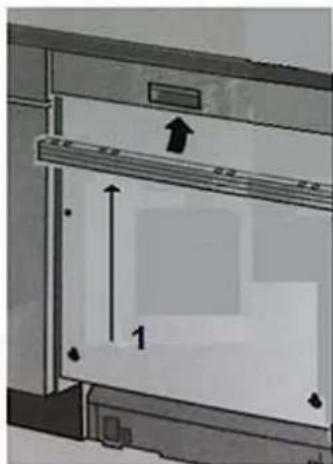

2.13 Anbringen der oberen Distanzleiste

Ausstattung abhängig vom Modell. Die obere Distanzleiste besteht aus mehreren Lagen. Passen Sie die Höhe der Leiste dem abzudeckenden Abstand an, indem Sie von unten die nötige Anzahl an Lagen vorsichtig entfernen. Verwenden Sie hierfür die Klick-Verschlüsse rechts, links und hinten. 1: obere Distanzleiste~ 22 ~

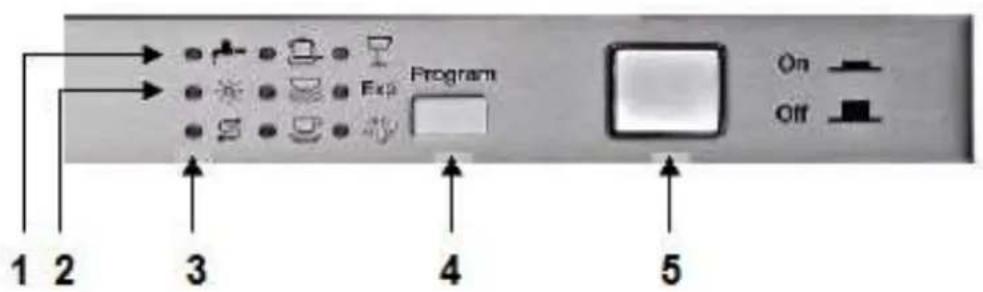

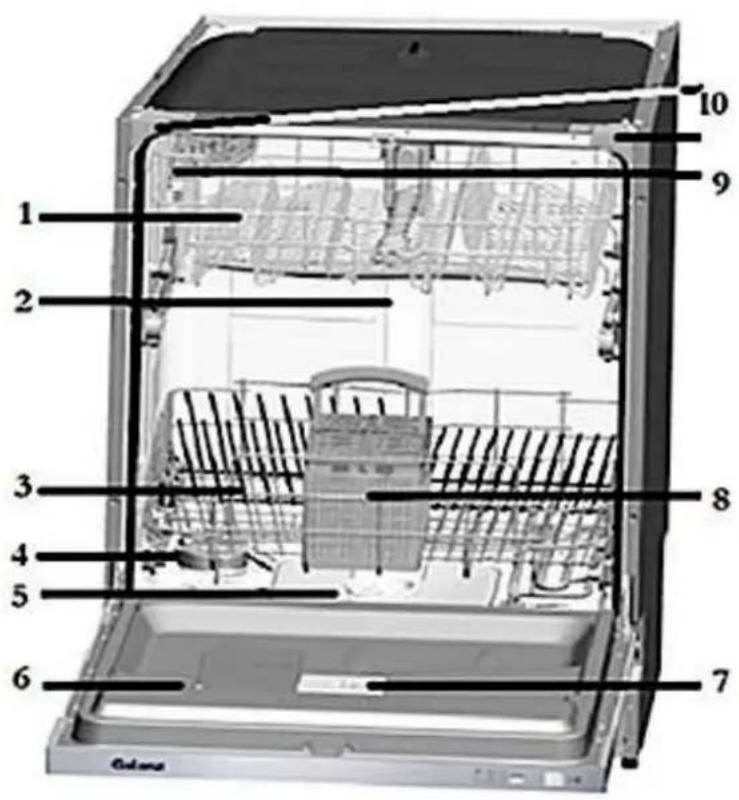

3. Gerät und Bedienfeld

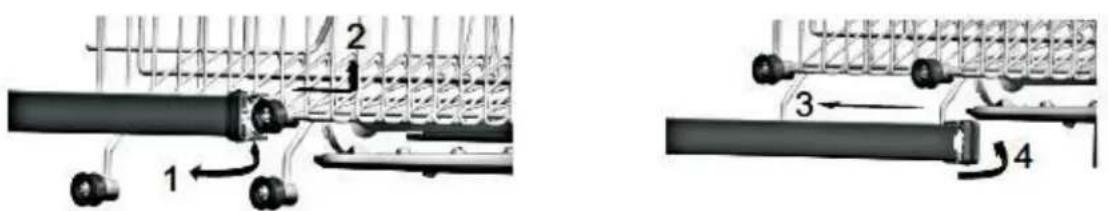

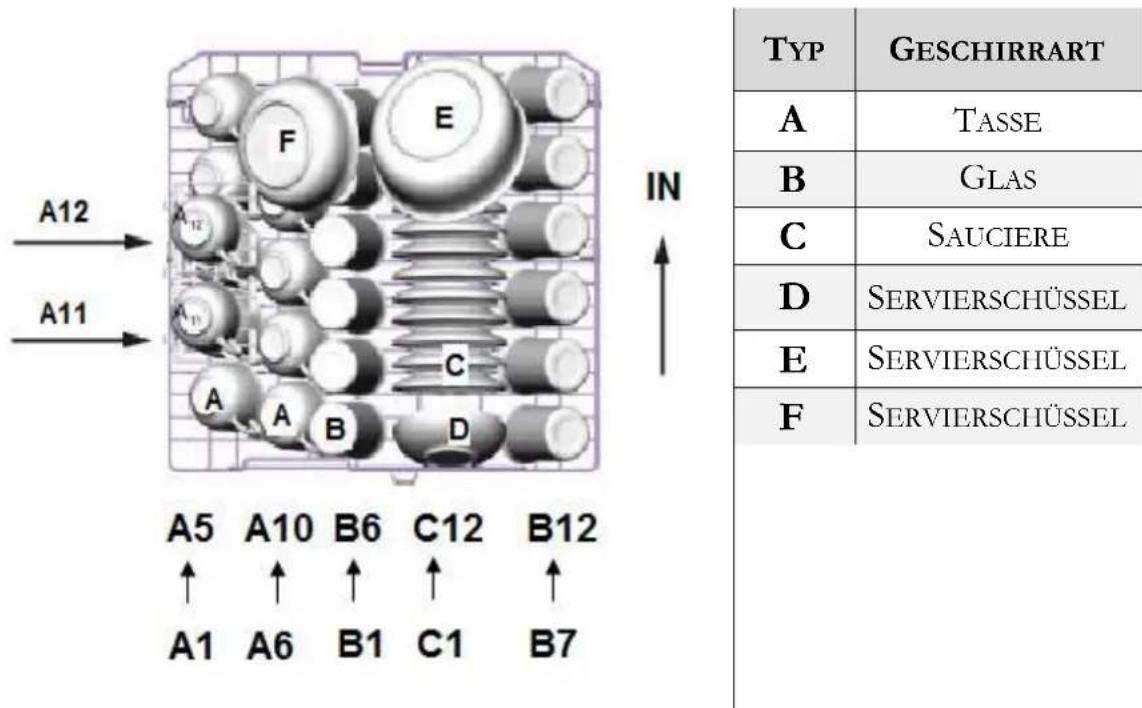

1. Oberer Geschirrkorb

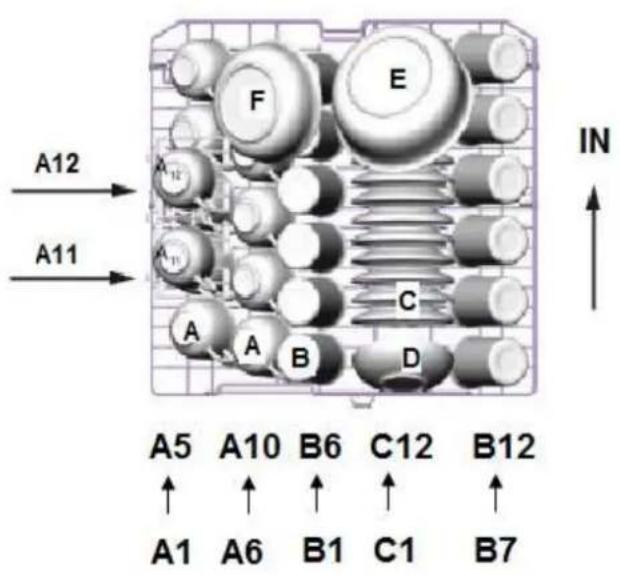

3. Unterer Geschirrkorb

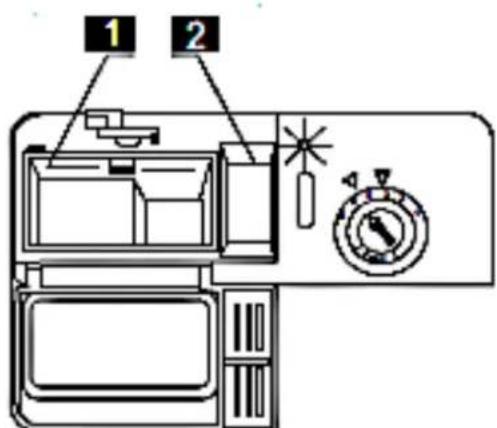

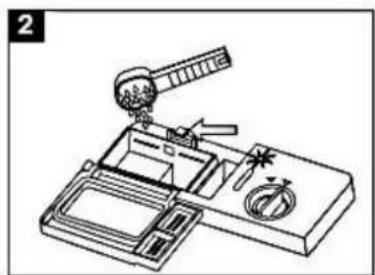

6. Spülmittel-Spender

7. Klarspüler-Spender

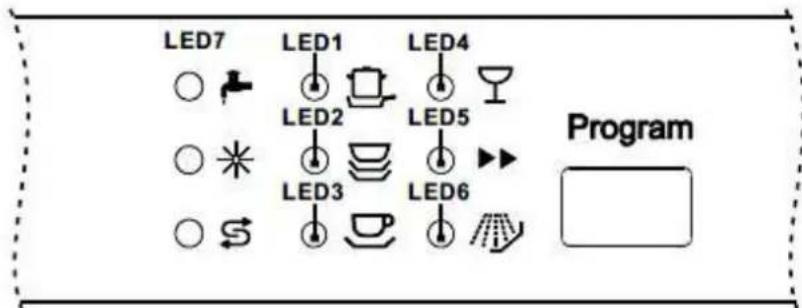

Wasserversorgungsanzeige Leuchtet auf, wenn der Wasserhahn zu ist oder die Wasserversorgung unterbrochen ist oder der Wasserzufuhrschlauch abgeknickt ist.

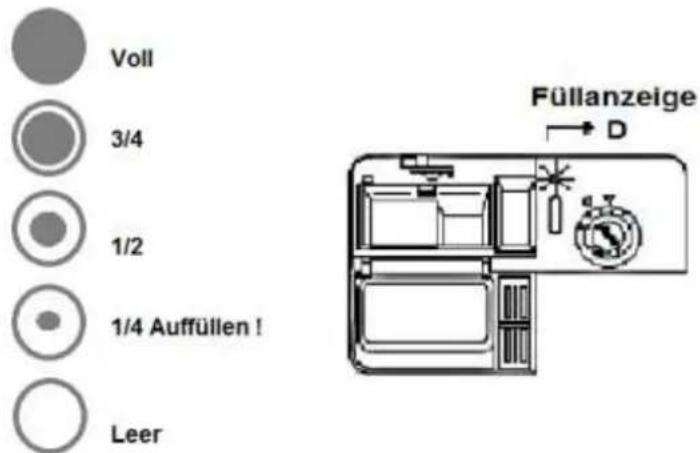

Klarspüleranzeige Leuchtet auf, wenn der Spender aufgefüllt werden muss.

Wasserenthärteranzeige Leuchtet auf, wenn der Wasser- enthärter aufgefüllt werden muss.~ 23 ~

Programmwahltaste Drücken Sie die Taste und scrollen Sie durch die Spülprogamme. Die entsprechende Signalleuchte zeigt an, welches Spülprogramm Sie gewählt haben.

AN/AUS (ON/OFF) Drücken Sie die Taste, um das Gerät AN oder AUS zu schalten.

4. Vor der ersten Benutzung

1. das Gerät gerade und fest steht.

2. die Wasserzufuhr geöffnet ist.

3. die Verbindungen der Zu- und Ableitung dicht sind.

4. das Netzkabel fest in der Steckdose steckt.

5. der Strom eingeschaltet ist.

6. die Wasserzufuhr und Ableitung nicht ineinander verknotet sind.

7. alle Verpackungsmaterialien vom Gerät entfernt wurden.

a) Geben Sie 500 ml Wasser in den Behälter für den Wasserenthärter und füllen Sie darauf den Wasserenthärter (=Spülmaschinensalz) ein; s. Kapitel 4.1 WASSERENTHÄRTER ff. b) Füllen Sie den Klarspülerbehälter. c) Wählen Sie ein geeignetes Spülmaschinen-Spülmittel.

HINWEIS! Benutzen Sie ausschließlich einen Wasserenthärter (= Spülmaschinensalz) zur speziellen Verwendung in einem Geschirrspüler. Alle anderen Wasserenthärter bzw. Salze, besonders Tafelsalz, beschädigen den Wasserenthärter-Behälter.~ 24 ~ HINWEIS! Wasserenthärter/Spülmaschinensalz verursacht Korrosion, wenn nicht direkt nach dem Einfüllen ein komplettes Spülprogramm aktiviert wird! Korrosion kann das Gerät irreparabel beschädigen. Der Hersteller ist nicht für Schäden haftbar, die durch Korrosion auf Grund unsachgemäßer Nutzung entstanden sind. KORROSIONS- GEFAHR! HINWEIS! Immer wenn Sie Wasserenthärter/Spülmaschinensalz in den dafür vorgesehenen Behälter füllen, läuft Wasser über, in welchem bereits Wasserenthärter/Spülmaschinensalz in gelöster Form enthalten ist. Dieses Wasser sowie noch nicht gelöste Partikel verursachen Korrosion. Füllen Sie daher nur dann Wasserenthärter/Spülmaschinensalz nach, wenn Sie direkt im Anschluss ein komplettes Spülprogramm aktivieren. KORROSIONSGEFAHR! Durch Korrosion verursachte Schäden werden nicht durch die Garantie abgedeckt. ❖ Sie müssen den Wasserenthärter per Hand einfüllen; benutzen Sie hierzu die Wasserenthärter-Einfüllöffnung. Öffnen Sie den Deckel und geben Sie ca. 2 kg Wasserenthärter (Spülmaschinensalz) in die Öffnung. Schließen Sie dann den Deckel wieder ordnungsgemäß.

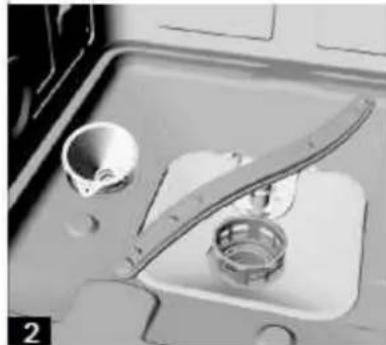

4.1.1 Füllen des Wasserenthärter - Behälters

HINWEIS! Sie müssen den Behälter auffüllen, wenn die Wasser- enthärteranzeige aufleuchtet. Solange der Wasserenthärter sich nicht aufgelöst hat, kann die Wasserenthärteranzeige auch bei befülltem Behälter aufleuchten. Falls Sie beim Befüllen Wasserenthärter verschüttet haben, können Sie ein besonderes Einweichprogramm einstellen, um Rückstände auszuwaschen. SIE FINDEN DEN WASSERENTHÄRTE-BEHÄLTER UNTERHALB DES UNTEREN GESCHIRRKORBS. FÜLLEN SIE DEN BEHÄLTER WIE FOLGT: ❖ Benutzen Sie ausschließlich einen Wasserenthärter (=Spülmaschinensalz) zur speziellen Verwendung in einem Geschirrspüler. Alle anderen Wasserenthärter bzw. Salze, besonders Tafelsalz, beschädigen den Wasserenthärter-Behälter. ❖ Der Hersteller gewährt keine Garantie und ist nicht verantwortlich für Schäden aufgrund der Verwendung eines ungeeigneten Wasserenthärters. ❖ Füllen Sie den Behälter nur vor einem beginnenden kompletten Spülprogramm. Dadurch verhindern Sie, dass eventuell verschüttete Rückstande des Enthärters am Boden des Gerätes verbleiben und somit zu möglichen Korrosionen führen. ❖ Nach dem ersten Spülprogramm erlischt die Kontrollleuchte auf dem Bedienfeld.~ 25 ~

1. Entfernen Sie den unteren Geschirrkorb und den Deckel des Wasserenthärter-

2. Wenn Sie den Behälter zum ersten Mal befüllen, füllen Sie den Behälter zu 2/3

mit Wasser (ca. 500 ml).

3. Stecken Sie den mitgelieferten Trichter in die Öffnung und füllen Sie ungefähr 2

kg Wasserenthärter (=Spülmaschinensalz) ein. Es ist normal, dass eine kleine Menge an Wasser aus dem Behälter läuft.

4. Befestigen Sie wieder vorsichtig den Deckel.

5. Die Wasserenthärteranzeige erlischt gewöhnlich 2-6 Tage nach dem Befüllen des

4.2 Klarspüler-Behälter befüllen

❖ die Klarspüleranzeige nicht leuchtet, können Sie die benötigte Menge an der Farbe der Füllanzeige "D" neben der Kappe erkennen. ➢ Dunkler Punkt = Behälter ist voll. ➢ Je kleiner der dunkle Punkt wird, desto leerer ist der Behälter. Der Behälter sollte immer mindestens zu 1/4 gefüllt sein.~ 26 ~

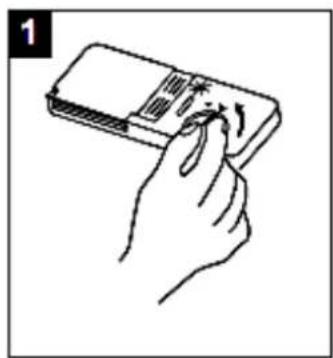

1. Drehen Sie die Kappe in Richtung des offen/open Pfeils (links) und nehmen Sie

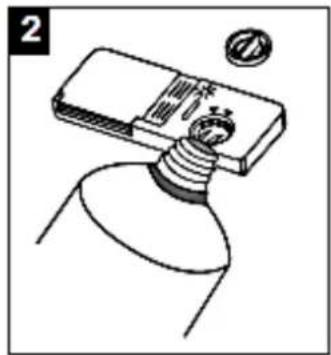

2. Füllen Sie den Klarspüler in den Behälter. Überfüllen Sie den Behälter nicht.

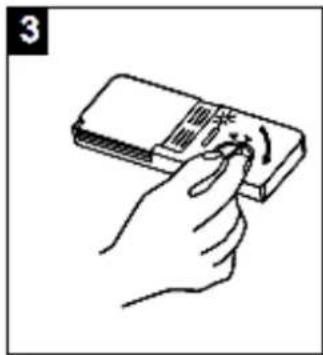

3. Setzen Sie die Kappe wieder am offen/open Pfeil ausgerichtet auf und drehen Sie

die Kappe in Richtung des zu/closed Pfeils (rechts). ❖ Der Klarspüler wird während eines Spülprogramms automatisch hinzugegeben und gewährt ein flecken- und streifenfreies Trocknen Ihres Geschirrs, da der Klarspüler das Ablaufen des Wassers von der Geschirroberfläche unterstützt. Ihr Gerät wurde zur Verwendung eines Klarspülers entwickelt. ❖ Der Klarspüler-Behälter befindet sich im Gerät neben dem Spülmaschinen- Spülmittelbehälter. ❖ Das Fassungsvermögen des Behälters beträgt ungefähr 140 ml. ❖ Überfüllen Sie den Behälter nicht, da es ansonsten zu starker Schaumbildung kommen kann. Wischen Sie verschütteten Klarspüler mit einem weichen Tuch auf. ❖ Vergessen Sie nicht, nach dem Befüllen die Kappe wieder aufzusetzen.

➢ Beginnen Sie mit Stufe 4. ➢ Bei Flecken oder schlechten Trockenergebnissen wählen Sie Stufe 5. ➢ Sollten die Probleme weiter auftreten, erhöhen Sie auf Stufe 6. ➢ Die Werkseinstellung ist Stufe 5.

1. Erhöhen Sie die Menge an Klarspüler, wenn nach dem Spülprogramm

Wassertropfen oder Kalkflecken auf dem Geschirr sichtbar sind.

2. Verringern Sie die Menge an Klarspüler, wenn nach dem Spülprogramm

weißliche Streifen auf Glass oder bläuliche Beläge auf Besteck sichtbar sind.~ 27 ~

4.3 Spülmaschinen-Spülmittel

SPÜLMASCHINEN-SPÜLMITTEL WERDEN HINSICHTLICH IHRER CHEMISCHEN ZUSAMMENSETZUNG IN ZWEI GRUPPEN UNTERSCHIEDEN:

➢ konventionelle, alkalische Spülmittel mit kaustischen Komponenten. ➢ niedrig-alkalische konzentrierte Spülmittel mit natürlichen Enzymen. Die Benutzung "normaler" Spülprogramme in Verbindung mit konzentrierten Spülmitteln reduziert Umweltbelastungen und ist gut für Ihr Geschirr; solche Spülprogramme unterstützen die Spülwirkung der Enzyme. Aus diesem Grund weisen "normale" Spülprogramme in Verbindung mit konzentrierten Spülmaschinen-Spülmitteln dieselben Ergebnisse auf, die ansonsten mit "intensiven" Spülprogrammen erzielt werden. ES GIBT DREI SORTEN VON SPÜLMASCHINEN-SPÜLMITTELN:

1. mit Phosphat und Chlor.

2. mit Phosphat / ohne Chlor.

3. ohne Phosphat / ohne Chlor

Neue Spülmaschinen-Spülmittel in Pulverform enthalten normalerweise kein Phosphat, also ist die Wasser enthärtende Wirkung nicht gegeben. In diesem Fall empfehlen wir die zusätzliche Verwendung eines Wasserenthärters (=Spülmaschinensalz), auch wenn der Wasserhärtegrad nur z.B. 6 dH beträgt; ansonsten können auf Geschirr und Gläsern weiße Flecken entstehen. Verwenden Sie in diesem Fall mehr Spülmaschinen-Spülmittel, um bessere Ergebnisse zu erzielen. Spülmaschinen-Spülmittel ohne Chlor bleichen nur geringfügig. Starke und farbige Flecken werden so nicht vollständig entfernt. Wählen Sie in einem solchen Fall ein Programm mit einer höheren Temperatur. SPÜLMASCHINEN-TABS

Spülmaschinen-Tabs verschiedener Hersteller lösen Verunreinigungen in unterschiedlichen Zeitperioden. Aus diesem Grund können einige Tabs bei Kurzspülprogrammen nicht ihre lösenden und reinigenden Eigenschaften entwickeln. Benutzen Sie bei Verwendung von Tabs also immer länger andauernde Spülprogramme, um eine komplette Reinigung Ihres Geschirrs zu gewährleisten.

❖ Der Spülmittelbehälter muss vor jedem Spülprogramm befüllt werden entsprechend den Informationen in der Spülablauf-Tabelle.~ 28 ~ ❖ Benutzen Sie nur für Spülmaschinen geeignete Spülmittel. ❖ Halten Sie Ihr Spülmaschinen-Spülmittel stets trocken. ❖ Füllen Sie den Behälter nur kurz vor Beginn eines Spülprogramms. ❖ Ihr Gerät verbraucht weniger Spülmittel und Klarspüler als konventionelle Geräte. Im Allgemeinen benötigen Sie nur einen Esslöffel Spülmittel für einen normalen Spülprogramm. ❖ Stärker verschmutztes Geschirr erfordert eine höhere Menge an Spülmittel.

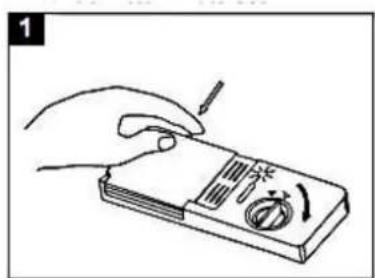

1. Wenn der Deckel geschlossen ist, drücken Sie den Öffnen-Knopf und der Deckel

2. Geben Sie das Spülmittel immer vor dem Beginn eines jeden Spülprogramms

hinzu. Benutzen Sie nur für Spülmaschinen geeignete Spülmittel. ❖ Füllen Sie den Behälter mit Spülmaschinen-Spülmittel. Die Markierungen zeigen die Dosierungsstufen an (siehe Abbildung unten). Sollte Ihr Geschirr sehr stark verschmutzt sein, geben Sie eine zusätzliche Menge an Spülmittel in die Vorspülen-Kammer.

1. Spülmittel für den Hauptspülgang.

MIN entspricht ca. 20 g Spülmittel.

2. Spülmittel für den Vorspülgang;

entspricht ca. 5 g Spülmittel.

DOSIERUNGSANWEISUNGEN DES

➢ Schließen Sie nun den Deckel; drücken Sie ihn zu, bis die Verriegelung einschnappt.~ 29 ~

5. Beladen der Geschirrkörbe

Folgen Sie den hier aufgeführten Anweisungen, um eine möglichst hohe Spülleistung Ihres Gerätes zu erreichen. Die Eigenschaften und das Aussehen der hier beschriebenen Körbe können je nach Modell unterschiedlich ausfallen.

5.1 Vor/nach dem Beladen

1. Entfernen Sie größere Mengen übriggebliebener Nahrungsmittel vom Geschirr.

2. Sie brauchen das Geschirr vorher nicht unter fließendem Wasser abspülen.

3. Beladen Sie die Körbe folgendermaßen:

a. Gegenstände wie Tassen, Gläser, Töpfe und Pfannen mit der Oberseite nach unten. b. Gewölbte Gegenstände und Gegenstände mit Vertiefungen in schräger Position, damit das Wasser abfließen kann. c. Das Geschirr muss sich sicher und fest in den Körben befinden, so dass es nicht umkippen kann. d. Das Geschirr darf nicht die rotierenden Sprüharme blockieren. e. Geben Sie sehr kleine Gegenstände nicht in das Gerät, da diese leicht aus den Körben fallen können.

4. Entladen Sie nach dem Spülen zuerst den unteren Korb; so vermeiden Sie, dass

übriggebliebenes Spülwasser aus dem oberen Korb in den unteren tropft.

5.2 Oberer Geschirrkorb

Der obere Geschirrkorb ist für empfindliches und leichteres Geschirr wie Gläser, Tassen, Saucieren, kleine Platten und Schüsseln und flache Pfannen, soweit diese nicht zu sehr verunreinigt sind, vorgesehen. Beladen Sie den Korb so, dass die einzelnen Gegenstände nicht durch das Versprühen des Spülwassers bewegt werden.~ 30 ~

Sie können die Höhe des oberen Geschirrkorbs einstellen. So schaffen Sie entweder im oberen oder im unteren Geschirrkorb mehr Platz für größere Gegenstände. Sie stellen die Höhe des oberen Geschirrkorbs ein, indem Sie den entsprechenden Radsatz in die Schienen geben. Platzieren Sie lange Gegenstände auf dem Regal, sodass die Sprüharme nicht in ihrer Rotation behindert werden. Das Regal kann bei Bedarf zurückgeklappt oder entfernt werden.

5.3 Unterer Geschirrkorb

Der untere Geschirrkorb ist für die am schwierigsten zu reinigenden Gegenstände wie Töpfe, Pfannen, Deckel, Servierteller und Schüsseln vorgesehen. Platzieren Sie Teller und Deckel an den Seiten des Geschirrkorbs und blockieren Sie nicht die rotierenden Sprüharme. Töpfe und Schüsseln müssen sich mit der Oberseite nach unten im Geschirrkorb befinden.~ 31 ~

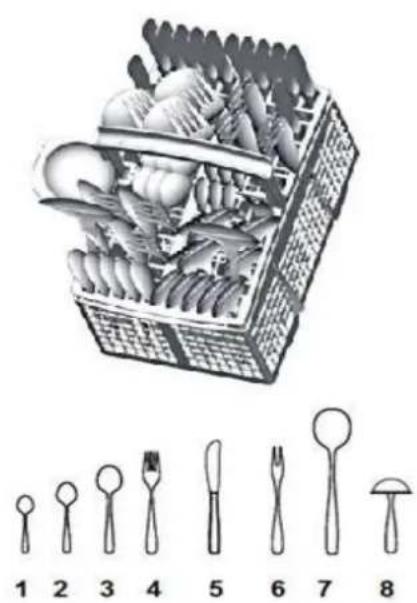

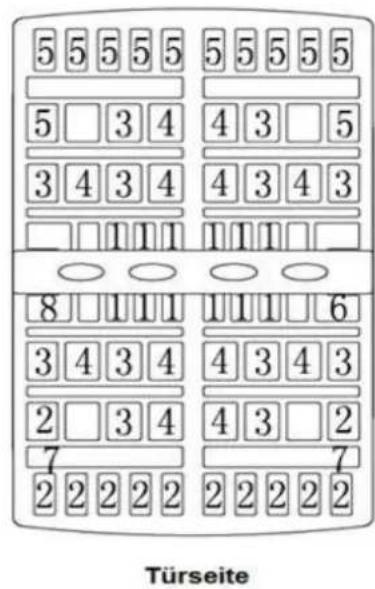

Geben Sie Ihr Besteck mit dem Griff nach unten in den Besteckkorb. Legen Sie besonders lange Gegenstände nur waagerecht und sicher in das Gerät, damit Sie die rotierenden Sprüharme nicht blockieren.

1. Lassen Sie keine Gegenstände durch den Boden des

2. Geben Sie scharfe Gegenstände immer mit der

scharfen Seite nach unten in den Besteckkorb.

DIE FOLGENDEN GEGENSTÄNDE SIND NICHT ZUM SPÜLEN IN EINEM GESCHIRRSPÜLER GEEIGNET.

1. Besteck mit Griffen aus Holz, Horn, Porzellan oder Perlmutt.

2. Nicht hitzeresistente Plastikgegenstände.

3. Älteres Besteck mit geklebten oder geleimten Bestandteilen, die nicht

hitzeresistent sind.

4. Gegenstände mit Bestandteilen aus Kunstharz.

5. Gegenstände aus Kupfer und/oder Zinn.

6. Gegenstände aus Bleikristall.

7. Gegenstände aus Stahl, die Rost aufweisen oder leicht rosten.

8. Hölzerne Gegenstände aller Art.

9. Gegenstände aus synthetischen Chemiefasern.

10. Gegenstände, die durch Zigarettenasche, Wachs, Lacke oder Farben verunreinigt

DIE FOLGENDEN GEGENSTÄNDE SIND LEDIGLICH EINGESCHRÄNKT ZUM SPÜLEN IN EINEM GESCHIRRSPÜLER GEEIGNET.

1. Einige Glasarten können nach einer hohen Anzahl an Spülvorgängen stumpf

2. Gegenstände aus Silber oder Aluminium neigen dazu, sich beim Spülen zu

3. Glasierte Muster können bei häufigem Spülen verblassen.

5.6 Hinweise zum Beladen

❖ Entfernen Sie vor dem Beladen Speisereste vom Geschirr. ❖ Weichen Sie vor dem Beladen angebrannte Speiserückstände an Töpfen und Pfannen ein. ❖ Bestecke und Geschirr dürfen nicht die rotierenden Sprüharme blockieren. ❖ Geben Sie Gefäße wie Tassen, Gläser oder Töpfe mit der Oberseite nach unten in das Gerät, damit sich in den Gefäßen kein Wasser ansammelt.~ 33 ~ ❖ Geschirr darf im Gerät nicht aneinander liegen oder sich gegenseitig abdecken. Gläser dürfen sich nicht berühren, damit sie keinen Schaden nehmen. ❖ Geben Sie große und schwer zu reinigende Gegenstände in den unteren Geschirrkorb. Der obere Geschirrkorb eignet sich am besten für empfindliche oder kleinere Gegenstände wie Gläser und Tassen.

5.7 Schäden an Glaswaren/Geschirr

MAßNAHMEN Die Art des Glases/Geschirrs oder sein Herstellungsverfahren. Benutzen Sie nur vom Hersteller ausgewiesenes Spülmaschinen-geeignetes Glas / Geschirr. Die chemische Zusammensetzung des Spülmaschinen-Spülmittels. Benutzen Sie ein Geschirr schonendes, mildes Spülmaschinen-Spülmittel. Die Hersteller solcher Mittel informieren Sie gerne über die Eigenschaften ihrer Produkte. Die Wassertemperatur und Dauer des Spülprogramms. Wählen Sie ein Programm mit einer niedrigeren Temperatur und Dauer.

6. Die Spülprogramme

Programm Info Beschreibung Spülmittel VS/HS Dauer- Verbrauch in Min.-kW/h-L Intensive Für sehr stark verschmutztes Geschirr mit Eintrocknungen. Vorspülen Hauptspülen(63

Abspülen Heißspülen Trocknen 5/25 g 168-1,30-14 Eco Für normal verschmutztes Geschirr. Standard- programm zur täglichen Nutzung. Vorspülen Hauptspülen(50

Abspülen Heißspülen Trocknen 5/25 g 237-0,92-11~ 34 ~ Programm Info Beschreibung Spülmittel VS/HS Dauer- Verbrauch in Min.-kW/h-L Spar Für leicht verschmutztes Geschirr. Vorspülen Hauptspülen(45

Heißspülen Trocknen 5/25 g 123-0,85-11 Crystal Ökonomisches und schnelles Spülen. Für empfindliches und Temperatur empfindliches Geschirr. Spülen direkt nach deren Benutzung beginnen. Vorspülen Hauptspülen(40

Heißspülen Trocknen 5/25 g 126-0,80-11 Rapid (Schnell) Kurzes Spülen für leicht verschmutztes Geschirr ohne Trocknung. Hauptspülen(40

Heißspülen 25 g 37-0,50-7 Pre-wash (Vor- spülen) Zum Abwaschen von Geschirr, das später gespült wird. Vorspülen

6.1 Starten eines Spülprogramms

1. Befüllen Sie zuerst den unteren Geschirrkorb.

2. Füllen Sie das Spülmaschinen-Spülmittel und den Wasserenthärter

(=Spülmaschinensalz) in die dafür vorgesehenen Behälter.

3. Das Gerät muss während des Betriebs bei vollem Druck mit Wasser versorgt

4. Schließen Sie ordnungsgemäß die Tür (leichten Druck ausüben). Bei

ordnungsgemäßen Schließen der Tür ist ein leichtes KLICK zu hören

5. Drücken Sie den PROGRAM Knopf zur Auswahl eines Spülprogramms.

6. Drücken Sie nach Beendigung des Spülprogramms die Taste AUS/OFF. Nun

können Sie die Tür öffnen.~ 35 ~

6.2 Wechsel eines laufenden Spülprogramms

VORSICHT! Es ist gefährlich, die Tür bei laufendem Betrieb zu öffnen. Heißes Wasser kann aus dem Gerät herausspritzen. VERBRÜHUNGSSGEFAHR!

Sie können ein laufendes Spülprogramm kann nur ändern, wenn es erst kurze Zeit aktiviert ist. Andernfalls hat sich das Spülmittel bereits aufgelöst und das Gerät das Spülwasser abgeleitet. In diesem Fall müssen Sie den Spülmittelbehälter neu befüllen.

1. Öffnen Sie die Tür und drücken Sie die laufende Programmwahl für mindestens

2. Stellen Sie nun das neu gewünschte Programm ein.

3. Schließen Sie die Tür.

Wenn Sie die Tür bei laufendem Betrieb öffnen, unterbricht das Gerät den Betrieb. Das Display zeigt die Meldung E1 an. Wenn Sie die Tür wieder schließen, nimmt das Gerät nach 10 Sekunden wieder den Betrieb auf. Die sechs Kontrollleuchten zeigen den Status des Gerätes an. a. Alle Leuchten sind aus = Stand-by-Modus. b. Eine der Leuchten ist an = Das entsprechende Programm läuft. c. Eine der Leuchten blinkt = Pausen-Modus

6.3 Nachträgliches Eingeben von Geschirr

Sie können ein vergessenes Geschirrteil nachträglich in das Gerät geben, solange sich der Spülmittelbehälter noch nicht geöffnet hat.

1. Öffnen Sie die Tür ein wenig, um den Betrieb zu unterbrechen.

2. Nachdem die rotierenden Sprüharme zu arbeiten aufgehört haben, können Sie

die Tür komplett öffnen.

3. Geben Sie nun das vergessene Geschirr in das Gerät.

4. Wenn Sie die Tür wieder schließen, nimmt das Gerät nach 10 Sekunden wieder

den Betrieb auf.~ 36 ~

6.4 Ende eines Spülprogramms

Nur wenn auf dem Display "-" erscheint und das akustische Signal 6-mal ertönt, ist das Programm beendet.

1. Schalten Sie das Gerät mit dem AN/AUS Knopf ab.

2. Drehen Sie die Wasserversorgung des Gerätes ab.

3. VORSICHT! Warten Sie einige Minuten, bevor Sie nach

Beendigung eines Spülprogramms die Tür öffnen, da heißer Dampf entweichen kann.

4. Warten Sie danach mit dem Entladen ca. 15 Minuten, da das Geschirr noch heiß

ist und so leichter zerbricht. Außerdem trocknet das Geschirr so besser.

5. Es ist normal, dass das Gerät innen nass ist.

7. Reinigung und Pflege

WARNUNG Trennen Sie das Gerät vor allen Wartungs- und Reinigungsarbeiten von der Stromversorgung. VORSICHT! Warten Sie nach dem Ende eines Spülprogramms mindestens 20 Minuten mit der Reinigung des Inneren des Gerätes, damit die Heizelemente abkühlen können. VERBRENNUNGSGEFAHR! HINWEIS! Der Geschirrspüler darf niemals ohne ordnungsgemäß eingesetzte Filter betrieben werden.

1. Halten Sie Ihr Gerät immer sauber, damit es nicht zur Ausbildung unangenehmer

2. Legen Sie vor allen Reinigungs- und Wartungsarbeiten alle Ringe an Ihren

Fingern sowie allen Armschmuck ab; ansonsten beschädigen Sie die Oberflächen des Gerätes.~ 37 ~

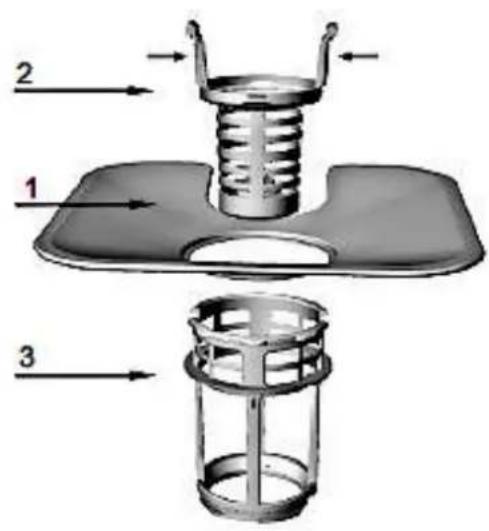

❖ Das Filtersystem hält Speiserückstände oder sonstige Gegenstände davon ab, in die Pumpe zu gelangen. Diese Rückstände können den Filter nach einiger Zeit verstopfen. Das Filtersystem besteht aus einem Grobfilter, einem Flächenfilter und einem Mikrofilter. Überprüfen Sie die Filter nach jedem Spülprogramm auf Verunreinigungen. Indem Sie den Grobfilter entfernen, können Sie das gesamte Filtersystem dem Gerät entnehmen. Entfernen Sie mögliche Rückstände und reinigen Sie die Filter unter fließendem Wasser.

1. Der Flächenfilter fängt Rückstände

mittels einer Spezialdüse am unteren Spülarm ein.

2. Der Grobfilter fängt Rückstände wie

Knochen oder Glas, die den Wasserablauf verstopfen können, ein. Um die Rückstände herauszunehmen, drücken Sie leicht an den oberen Zapfen und heben Sie den Filter dann heraus.

3. Der Mikrofilter hält Rückstände im

Wasserablaufbereich zurück, damit diese nicht wieder auf das Geschirr gelangen.

Überprüfen Sie die Filter nach jedem Spülprogramm auf Verunreinigungen. Indem Sie den Grobfilter entfernen, können Sie das gesamte Filtersystem dem Gerät entnehmen. Entfernen Sie mögliche Rückstände und reinigen Sie die Filter unter fließendem Wasser.

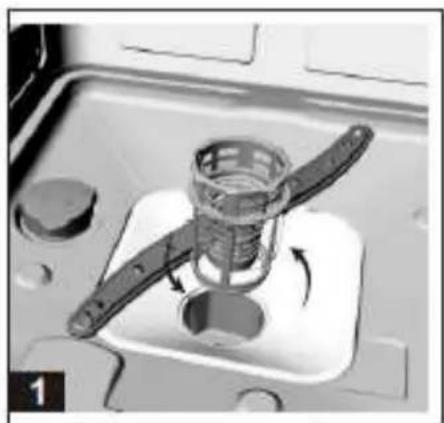

1. Drehen Sie den Mikrofilter gegen den Uhrzeigersinn und nehmen Sie ihn

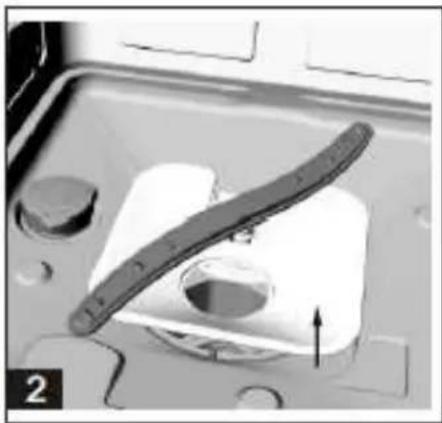

2. Nehmen Sie den Flächenfilter heraus.

3. Um die Filter wieder einzubauen, gehen Sie in umgekehrter Reihenfolge vor.~ 38 ~

❖ Wir empfehlen, das gesamte Filtersystem einmal pro Woche zu reinigen. ❖ Entfernen Sie größere Rückstände nach jedem Spülprogramm. ❖ Benutzen Sie dazu für den Grob- und Mikrofilter eine Spülbürste. ❖ Schlagen Sie nicht gegen die Filter, da diese dadurch beschädigt werden und Ihr Gerät demzufolge nicht mehr ordnungsgemäß arbeitet. ❖ Setzen Sie die Filter immer ordnungsgemäß wieder ein. ❖ Nicht ordnungsgemäß eingesetzte Filter können das Gerät und/oder Ihr Geschirr beschädigen. HINWEIS! Der Geschirrspüler darf niemals ohne ordnungsgemäß eingesetzte Filter betrieben werden.

7.2 Bedienfeld und Gerät

❖ Reinigen Sie das Bedienfeld mit einem leicht angefeuchteten Tuch und trocknen Sie sorgfältig nach. ❖ Nehmen Sie eine geeignete Politur, um das Außengehäuse des Gerätes zu reinigen. Benutzen Sie niemals scharfkantige Gegenstände, Scheuer-Pads, Scheuermittel, Lösungsmittel, Papiertücher oder andere raue oder aggressive Reinigungsmittel, um eine beliebige Stelle des Gerätes zu reinigen.~ 39 ~

❖ Reinigen Sie die Sprüharme regelmäßig, da sonst Chemikalien und Mineralien die Düsen und Lager verstopfen.

ENTNAHME UND EINSETZEN DER SPRÜHARME

1. Um die Sprüharme abzunehmen, entfernen

Sie die Schraubenmutter im Uhrzeigersinn, um die Waschvorrichtung oben am Sprüharm abzunehmen und entfernen Sie den Arm.

2. Entfernen Sie den unteren Sprüharm.

3. Reinigen Sie die Sprüharme mit warmem

Seifenwasser und die Düsen mit einer weichen Bürste.

4. Spülen Sie die Sprüharme mit klarem Wasser

5. Um die Sprüharme wieder ordnungsgemäß einzusetzen gehen Sie bitte in

umgekehrter Reihenfolge vor.

6. Vergewissern Sie sich, dass die Sprüharme frei drehbar sind.

HINWEIS! Benutzen Sie niemals scharfkantige Gegenstände, Scheuer- Pads, Scheuermittel, Lösungsmittel, Papiertücher oder andere raue oder aggressive Reinigungsmittel, um eine beliebige Stelle der Tür oder der Türdichtungen zu reinigen. HINWEIS! Benutzen Sie zum Reinigen der Tür und der Türdichtungen niemals Sprühreiniger, da diese das Schloss und die Elektrik nachhaltig beschädigen können. ❖ Benutzen Sie einen leicht warmen und feuchten Putzlappen, um die Seitenflächen der Tür zu reinigen. ❖ Benutzen Sie eine geeignete Politur, um die Außenfläche der Tür zu reinigen

Zweiter Sprüharm: abhängig vom Modell.~ 40 ~ ❖ Reinigen Sie die Dichtungen regelmäßig mit einem feuchten Schwamm. Ansonsten können Speiserückstände unangenehme Gerüche freisetzen. Benutzen Sie niemals scharfkantige Gegenstände, Scheuer-Pads, Scheuermittel, Lösungsmittel, Papiertücher oder andere raue oder aggressive Reinigungsmittel, um eine beliebige Stelle der Tür zu reinigen.

❖ Falls Ihr sich Gerät im Winter an einem ungeheizten Ort befindet, ziehen Sie für die unten aufgeführten Maßnahmen einen Service-Techniker hinzu

1. Trennen Sie das Gerät von der Stromversorgung.

2. Stellen Sie die Wasserzufuhr ab und trennen Sie das Wasserzufuhrrohr vom

3. Entfernen Sie sämtliches Wasser aus dem Wasserzufuhrrohr und dem Ventil.

4. Verbinden Sie das Wasserzufuhrrohr wieder mit dem Ventil.

5. Entfernen Sie die Filter. Entfernen Sie nun sämtliches Wasser aus dem

7.6 Außerbetriebnahme

1. Wenn Sie das Gerät eine Zeit lang nicht benutzen, z.B. während einer Ferienreise,

führen Sie vorher einen Spüldurchlauf bei leerem Gerät durch.

2. Ziehen Sie anschließend den Netzstecker aus der Steckdose und drehen Sie die

Wasserversorgung des Gerätes ab.

3. Lassen Sie die Tür des Gerätes einen Spalt breit offen; so schützen Sie die

Türdichtungen und verhindern das Entstehen unangenehmer Gerüche.

Nicht Teil der Garantieleistungen.~ 41 ~

8. Problembehandlung

WARNUNG! Trennen Sie das Gerät vor allen Wartungs- und Reinigungsarbeiten von der Stromversorgung. FEHLER MÖGLICHE URSACHE(N) MAßNAHMEN GERÄT ARBEITET NICHT.

Sicherungsautomat ist ausgelöst worden.

1. Sicherungsautomat überprüfen.

2. Das Gerät wird nicht mit Strom

2. Prüfen Sie, ob das Gerät

eingeschaltet, die Tür ordnungsgemäß geschlossen und der Netzstecker eingesteckt ist.

3. Niedriger Wasserdruck.

3. Prüfen Sie den Wasseranschluss und

4. Die Tür des Geschirrspülers ist nicht

ordnungsgemäß geschlossen.

4. Vergewissern Sie sich, dass die Tür

des Geschirrspülers ordnungsgemäß und fest verschlossen ist. ABLAUFPUMPE ARBEITET NICHT.

1. Abwasserschlauch ist geknickt.

1. Abwasserschlauch überprüfen.

2. Filter sind verstopft

2. Grobfilter überprüfen.

3. Spülbecken ist verstopft.

3. Spülbecken auf Verstopfungen

überprüfen. SCHAUMBILDUNG.

1. Ungeeignetes Spülmittel.

1. Benutzen Sie nur geeignetes

Spülmaschinen-Spülmittel.

2. Verschütteter Klarspüler.

2. Wischen Sie verschütteten

Klarspüler immer umgehend auf. Öffnen Sie die Tür und warten Sie, bis der Schaum verdunstet ist. FLECKEN IM INNEREN DES GERÄTES.

1. Spülmittel enthält Farbmittel.

1. Verwenden Sie nur Spülmaschinen-

Spülmittel ohne Farbmittel.~ 42 ~ FEHLER MÖGLICHE URSACHE(N) MAßNAHMEN LÄRM.

1. Einige Geräusche sind normal.

1. Öffnen des Spülmittelbehälters.

2. Geschirr ist nicht ordnungsgemäß

eingelagert. Kleine Gegenstände sind aus einem Korb gefallen.

2. Unterbrechen Sie das Programm und

überprüfen Sie das Geschirr im Gerät.

3. Klopfgeräusch innerhalb des

Gerätes: Der Sprüharm berührt Gegenstände während des Waschens.

3. Unterbrechen Sie das Programm und

ordnen Sie die Gegenstände, die den Sprüharm behindern, neu an.

4. Der Motor brummt.

4. Gerät wurde nicht regelmäßig

benutzt. Auch wenn Sie es nicht regelmäßig benutzen, lassen Sie es einmal pro Woche laufen.

5. Klopfgeräusch in den

Wasserleitungen: dieses kann durch die Vor-Ort Montage oder den Querschnitt der Leitungen bedingt sein.

5. Dieses hat keinen Einfluss auf die

Funktion des Gerätes. Falls Sie sich unsicher sind, kontaktieren Sie einen geeignete(n) und qualifizierte(n) Installateur(in). Keine Garantieleistung! GESCHIRR IST NICHT SAUBER.

1. Ungeeignetes Programm.

1. Wählen Sie ein stärkeres Programm.

2. Nicht ordnungsgemäße Beladung

2. Beladen Sie die Körbe immer

ordnungsgemäß. Der Spülmittelbehälter und die Sprüharme dürfen nicht blockiert werden. EINTRÜBUNGEN AUF GLASWAREN.

1. Kombination von weichem Wasser

und zu viel Spülmittel.

1. Benutzen Sie weniger Spülmittel,

wenn Sie weiches Wasser haben. Wählen Sie für Glaswaren ein kurzes Programm. DAMPF.

1. Etwas Dampf dringt normalerweise

aus der Entlüftung an der Türverriegelung während des Trocknens und Abpumpens.~ 43 ~ FEHLER MÖGLICHE URSACHE(N) MAßNAHMEN WEIßER BELAG IM INNEREN DES GERÄTES.

1. Mineralien in hartem Wasser.

1. Reinigen Sie das Innere mit einem

feuchten Schwann und Spülmaschinen-Spülmittel. Tragen Sie dabei Gummihandschuhe. Benutzen Sie ausschließlich Spülmaschinen-Spülmittel zur Vermeidung von Schaumbildung. GESCHIRR TROCKNET NICHT RICHTIG.

1. Nicht ordnungsgemäße Beladung

1. Beladen Sie die Körbe immer

2. Zu wenig Klarspüler.

2. Überprüfen Sie, ob sich ausreichend

Klarspüler im Gerät befindet. Füllen Sie bei Bedarf Klarspüler auf.

3. Geschirr wurde zu früh aus dem

3. Warten Sie mind. 15 Minuten, bis Sie

das Geschirr aus dem Gerät entnehmen.

4. Benutzung von Besteck oder

Geschirr mit einer Beschichtung niedriger Qualität.

4. Derartiges Besteck oder Geschirr ist

nicht für das Spülen in einem Geschirrspüler nicht geeignet. SPÜLMITTEL VERBLEIBT IM SPENDER.

1. Geschirr blockiert den Spülmittel-

1. Beladen Sie das Gerät

ordnungsgemäß. DAS GERÄT IST UNDICHT.

1. Überfüllter Klarspüler-Behälter

oder verschütteter Klarspüler.

1. Ein überfüllter Klarspüler-Behälter

oder verschütteter Klarspüler können zu Schaumbildung und zum Überfließen führen. Wischen Sie verschütteten Klarspüler umgehend auf.

2. Das Gerät steht nicht waagerecht.

2. Richten Sie das Gerät neu aus.

1. Eine kleine Menge sauberen Wassers

um den Ablauf herum hält die Wasser-Vorlage aufrecht.~ 44 ~ FEHLER MÖGLICHE URSACHE(N) MAßNAHMEN SCHWARZE, GRAUE STELLEN ODER ROSTFLECKEN AUF DEM GESCHIRR.

1. Aluminium-Gegenstände haben

gegen das Geschirr gerieben.

1. Entfernen Sie die Flecken per

Handwäsche mit einem milden Scheuermittel.

2. Die betroffenen Gegenstände sind

nicht korrosionsbeständig.

2. Derartige Gegenstände nicht in den

Geschirrspüler geben.

3. Der Deckel des Wasser-

enthärter - Behälters ist lose.

3. Prüfen Sie, ob der Deckel des

Wasserenthärter - Behälters sich richtig in Position befindet und festgedreht ist.

4. Es wurde kein Spülprogramm

gestartet, nachdem Spülmaschinensalz hinzugefügt wurde. Spuren von Salz sind in den Spülgang geraten.

4. Starten Sie, nach Hinzugeben von

Spülmaschinensalz immer ein Schnellwaschprogramm ohne Geschirr. FLECKEN UND BELÄGE AUF GLÄSERN UND BESTECKEN.

1. Sehr hartes Wasser.

1. Überprüfen Sie die Wasserhärte.

2. Sehr niedrige Wasser-Zufluss

2. Überprüfen Sie die Wasser-Zufluss

3. Überladung des Gerätes.

3. Überladen Sie das Gerät nicht.

4. Nicht ordnungsgemäße Beladung.

4. Beladen Sie das Gerät immer

5. Altes oder feuchtes Pulver-

5. Verwenden Sie nur ordnungs-

6. Klarspüler ist leer.

6. Füllen Sie den Klarspüler auf.

7. Falsche Dosierung des Spülmittels

7. Dosieren Sie das Spülmittel

ordnungsgemäß. SO ENTFERNEN SIE FLECKEN VON GLÄSERN: a) Nehmen Sie alles Metall-Geschirr aus dem Gerät. b) Benutzen Sie kein Spülmittel. c) Wählen Sie das längste Spülprogramm. d) Starten Sie das Programm. Nach 18-22 Minuten befindet es sich im Hauptspülgang. e) Öffnen Sie die Tür und geben Sie 2 Tassen weißen Essig unten in das Gerät. f) Schließen Sie die Tür und lassen Sie das Programm zu Ende laufen. Falls dieses Vorgehen keinen Erfolg hat: wiederholen Sie den Vorgang, aber nehmen Sie statt Essig 1/4 Tasse (60 ml) Zitronensäure-Kristalle.~ 45 ~ Sollte das Gerät Störungen abweichend von den oben beschriebenen aufweisen, oder falls Sie alle Punkte der Liste überprüft haben, das Problem aber nicht behoben werden konnte, kontaktieren Sie den Kundendienst.

FEHLERMELDUNG BEDEUTUNG

LED 1, LED 2 blinkt. Tür offen. Tür bei Betrieb geöffnet. LED 7 blinkt. Wassereinlass. Wassereinlass Fehlfunktion. LED 1, LED 4 blinkt. Wasserabfluss. Wasserabfluss Fehlfunktion. LED 1, LED 5 blinkt. Temperatursensor. Temperatursensor Fehlfunktion. LED 1, LED 6 blinkt. Überfließen/Leck Überfließen/Leck ist aufgetreten. LED 2, LED 3 blinkt. Wasseraustritt. Wasseraustritt ist aufgetreten. LED 2, LED 4 blinkt. Heizelement. Heizelement Fehlfunktion.

Falls es zum Überfließen kommt, unterbrechen Sie die Wasserversorgung des Gerätes, bevor Sie den Kundendienst rufen. Falls sich aufgrund des Überfließens oder eines Lecks Wasser in der Bodenwanne befindet, müssen Sie dieses Wasser entfernen, bevor Sie das Gerät neu starten.~ 46 ~

TECHNISCHE DATEN* Geräteart Geschirrspüler Steuerung Elektronisch Fassungsvermögen 12 Gedecke Energieeffizienzklasse

Jährlicher Energieverbrauch

92,00 kWh Energieverbrauch für 1 Standardprogramm

0,92 kWh Energieverbrauch im Aus-Modus 0,49 W Energieverbrauch wenn eingeschaltet (Standby) 0,60 W Jährlicher Wasserverbrauch

1100 l Wasserverbrauch für ein Standardprogramm

11 l Index der Trocknungsleistung 1,09 Standardprogramm / Dauer

Eco / 237 Minuten Geräuschemission 49 dB(A) Geräuschemissionsklasse

Aufstellart Einbau Einbaufähig

Abmessungen H*B*T in cm 82,00-87,00*59,60*55,50 Leistungsaufnahme 1850 W Stromspannung / Frequenz AC 220 – 240 V / 50 Hz Wasserdruck (Fließdruck) 0,4-10 bar = 0,04-1,0 MPa Wassertemperatur Max. 63 °C

❖ Technische Änderungen vorbehalten.

Gemäß Verordnung (EU) Nr. 2019/2017

Auf einer Skala von A (höchste Effizienz) bis G (niedrigste Effizienz) nach neuer EU-Norm.

Basierend auf 100 Standardprogrammen mit Kaltwasser und Niedrig- Verbrauch-Betriebsarten. Die tatsächlichen Energie- und Wasserverbrauchs- werte sind abhängig von der Art der Benutzung des Gerätes.

Basierend auf dem Standardprogramm mit Kaltwasser und Niedrig- Verbrauch-Betriebsarten. Die tatsächlichen Energie- und Wasserverbrauchs- werte sind abhängig von der Art der Benutzung des Gerätes.

Dieses Programm ist zur Reinigung normal verunreinigten Geschirrs geeignet und das effizienteste Programm hinsichtlich des kombinierten Energie- und Wasserverbrauchs für diese Art von Geschirr.

Auf einer Skala von A (beste) bis D (schlechteste).~ 47 ~

1. Achten Sie beim Entpacken unbedingt darauf, dass die Bestandteile der

Verpackung (Polyethylentüten, Polystyrenstücke) nicht in die Reichweite von Kindern gelangen. ERSTICKUNGSGEFAHR!

2. Nicht mehr benutzte und alte Geräte müssen der zuständigen

Wiederverwertungsstelle zugeführt werden. Keinesfalls offenen Flammen aussetzen.

3. Bevor Sie ein beliebiges Altgerät entsorgen, machen Sie dieses vorher

unbedingt funktionsuntüchtig! Das bedeutet, immer den Netzstecker ziehen und danach das Stromanschlusskabel am Gerät abschneiden und direkt mit dem Netzstecker entfernen und entsorgen! Demontieren Sie immer die komplette Tür, damit sich keine Kinder einsperren und in Lebensgefahr geraten können!

4. Entsorgen Sie Papier und Kartonagen in den dafür vorgesehenen Behältern.

5. Entsorgen Sie Kunststoffe in den dafür vorgesehenen Behältern.

6. Falls es in Ihrem Wohnumfeld keine geeigneten Entsorgungsbehälter gibt,

bringen Sie diese Materialien zu einer geeigneten kommunalen Sammelstelle.

7. Nähere Informationen erhalten Sie von Ihrem Fachhändler oder bei Ihren

entsprechenden kommunalen Entsorgungseinrichtungen.

Alle mit diesem Symbol gekennzeichneten Materialien sind wiederverwertbar. Alle verfügbaren Informationen zur Mülltrennung erhalten Sie bei Ihren örtlichen Behörden.~ 48 ~

11. Garantiebedingungen

für Elektro-Großgeräte der PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers. Der Hersteller leistet dem Verbraucher für die Dauer von 24 Monaten, gerechnet vom Tag des Kaufes Garantie für einwandfreies Material und fehlerfreie Fertigung. Dem Verbraucher stehen neben den Rechten aus der Garantie die gesetzlichen Gewährleistungsrechte zu, die der Verbraucher gegen den Verkäufer hat, bei dem er das Gerät erworben hat. Diese werden durch die Garantie nicht eingeschränkt. Der Garantieanspruch ist vom Käufer durch Vorlage des Kaufbelegs mit Kauf- und/oder Lieferdatum nachzuweisen und unverzüglich nach Feststellung und innerhalb von 24 Monaten nach Lieferung an den Erstendabnehmer zu melden. Die Garantie begründet keine Ansprüche auf Rücktritt vom Kaufvertrag oder Minderung (Herabsetzung des Kaufpreises). Ersetzte Teile oder ausgetauschte Geräte gehen in unser Eigentum über. Der Garantieanspruch erstreckt sich nicht auf:

1. zerbrechliche Teile wie z.B. Kunststoff oder Glas bzw. Glühlampen;

2. geringfügige Abweichungen der PKM-Produkte von der Soll-Beschaffenheit, die

auf den Gebrauchswert des Produkts keinen Einfluss haben;

3. Schäden infolge Betriebs- und Bedienungsfehler,

4. Schäden durch aggressive Umgebungseinflüsse, Chemikalien, Reinigungsmittel;

5. Schäden am Produkt, die durch nicht fachgerechte Installation oder Transport

6. Schäden infolge nicht haushaltsüblicher Nutzung;

7. Schäden, die außerhalb des Gerätes durch ein PKM-Produkt entstanden sind -

soweit eine Haftung nicht zwingend gesetzlich angeordnet ist. Die Gültigkeit der Garantie endet bei:

1. Nichtbeachten der Aufstell- und Bedienungsanleitung;

2. Reparatur durch nicht fachkundige Personen;

3. Schäden, verursacht durch den Verkäufer, Installateur oder dritte Personen;

4. unsachgemäße Installation oder Inbetriebnahme;

5. mangelnde oder fehlerhafte Wartung;

6. Geräten, die nicht ihrem vorgesehenen Zweck entsprechend verwendet werden;

7. Schäden durch höhere Gewalt oder Naturkatastrophen, insbesondere, aber nicht

TECHNOLOGIE FÜR DEN HAUSHALT

Sie finden alle Informationen zum Kundendienst auf der Einlage in dieser Bedienungsanleitung.
