BEDIENUNGSANLEITUNG ERM 2046 G Grizzly

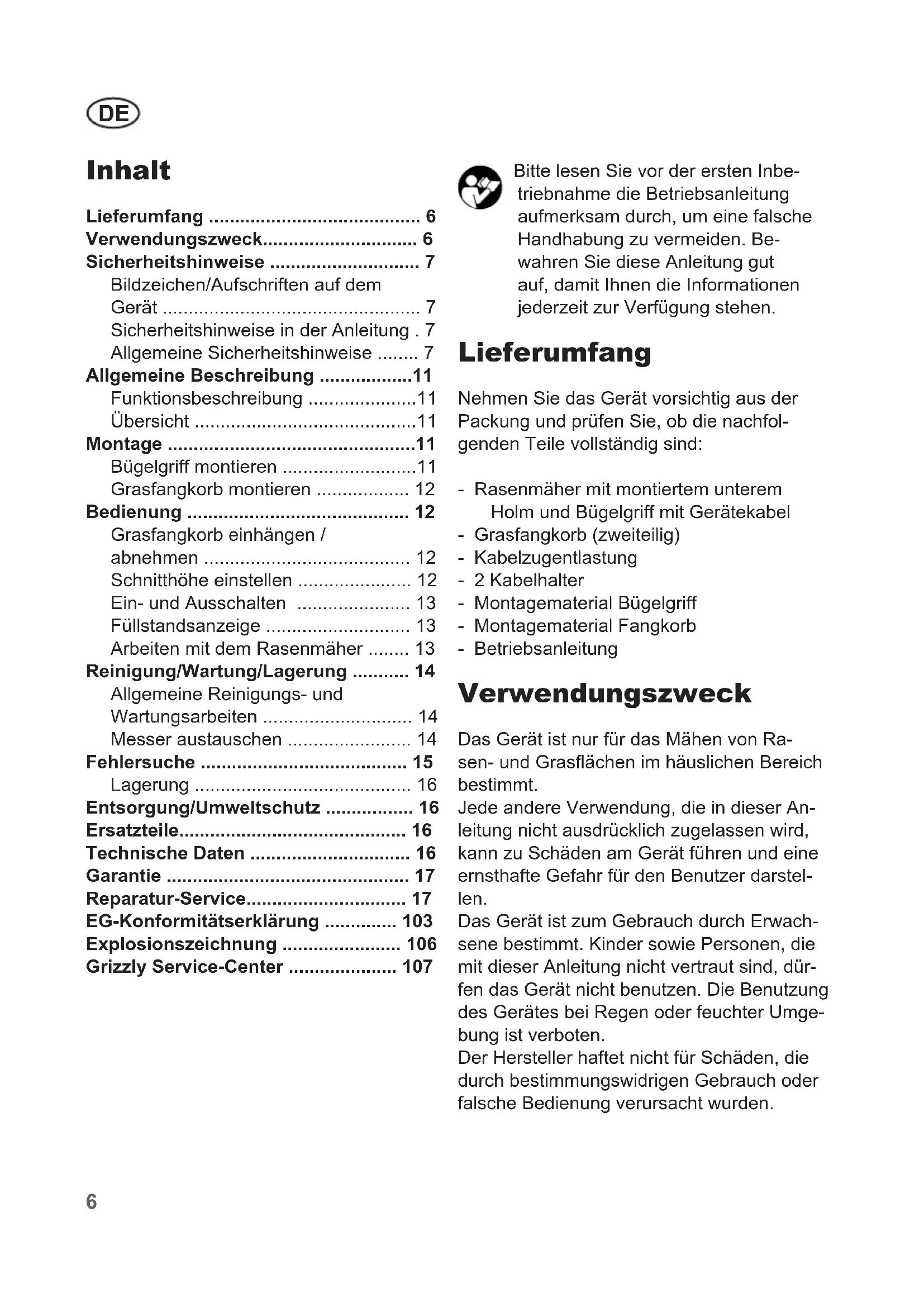

• Inhalt Lieferumfang p. 6
• Verwendungszweck p. 6
• Sicherheitshinweise p. 7
• Bildzeichen/Aufschriften auf dem Gerät p. 7
• Sicherheitshinweise in der Anleitung . 7 Allgemeine Sicherheitshinweise p. 7
• Allgemeine Beschreibung p. 11
• Funktionsbeschreibung p. 11
• Übersicht p. 11
• Montage p. 11
• Bügelgriff montieren p. 11
• Grasfangkorb montieren p. 12
• Bedienung p. 12
• Grasfangkorb einhängen / abnehmen p. 12
• Schnitthöhe einstellen p. 12
• Ein- und Ausschalten p. 13
• Füllstandsanzeige p. 13
• Arbeiten mit dem Rasenmäher p. 13
• Reinigung/Wartung/Lagerung p. 14
• Allgemeine Reinigungs- und Wartungsarbeiten p. 14
• Messer austauschen p. 14
• Fehlersuche p. 15
• Lagerung p. 16
• Entsorgung/Umweltschutz p. 16
• Ersatzteile p. 16
• Technische Daten p. 16
• Garantie p. 17
• Reparatur-Service p. 17
• EG-Konformitätserklärung p. 103
• Explosionszeichnung p. 106
• Grizzly Service-Center Bitte lesen Sie vor der ersten Inbe- triebnahme die Betriebsanleitung aufmerksam durch, um eine falsche Handhabung zu vermeiden. Be- wahren Sie diese Anleitung gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Lieferumfang Nehmen Sie das Gerät vorsichtig aus der Packung und prüfen Sie, ob die nachfol- genden Teile vollständig sind: - Rasenmäher mit montiertem unterem Holm und Bügelgriff mit Gerätekabel - Grasfangkorb (zweiteilig) - Kabelzugentlastung - 2 Kabelhalter - Montagematerial Bügelgriff - Montagematerial Fangkorb - Betriebsanleitung Verwendungszweck Das Gerät ist nur für das Mähen von Ra- sen- und Grasächen im häuslichen Bereich bestimmt. Jede andere Verwendung, die in dieser An- leitung nicht ausdrücklich zugelassen wird, kann zu Schäden am Gerät führen und eine ernsthafte Gefahr für den Benutzer darstel- len. Das Gerät ist zum Gebrauch durch Erwach- sene bestimmt. Kinder sowie Personen, die mit dieser Anleitung nicht vertraut sind, dür- fen das Gerät nicht benutzen. Die Benutzung des Gerätes bei Regen oder feuchter Umge- bung ist verboten. Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden.DE p. 107

Sicherheitshinweise Dieser Abschnitt behandelt die grundle- genden Sicherheitsvorschriften bei der Arbeit mit dem Elektro-Rasenmäher. Bildzeichen/Aufschriften auf dem Gerät Achtung! Lesen Sie die Betriebsanleitung aufmerksam durch. Tragen Sie Augen- und Gehör- schutz. Setzen Sie das Gerät nicht der Feuchtigkeit aus. Arbeiten Sie nicht bei Regen und schneiden Sie kein nasses Gras. Verletzungsgefahr durch wegge- schleuderte Teile. Umstehende Personen von dem Mäher fern halten. Vorsicht - Scharfe Schneidmes- ser! Füße und Hände fernhalten. Verletzungsgefahr! Motor ausschalten und Netz- stecker ziehen vor Einstellungs- oder Reinigungsarbeiten oder wenn sich das Netzkabel verfan- gen hat oder beschädigt ist. Gefahr durch beschädigtes Netz- kabel. Netzkabel von dem Gerät und den Schneidmessern fern- halten! Achtung! Nachlauf des Rasenmähermes- sers.

Angabe des Schallleistungspe- gels L

in dB. Schutzklasse II Elektrogeräte gehören nicht in den Hausmüll. ≥100A Das Gerät ist nur zur Verwen- dung in Anwesen vorgesehen, die eine Dauerstrombelastbarkeit des Netzes >=100 A je Phase haben und von einem Verteil- netz mit einer Nennspannung 400/230 V versorgt werden. Sicherheitshinweise in der An- leitung Gefahrenzeichen mit Angaben zur Verhütung von Personen- oder Sachschäden. Gebotszeichen (anstelle des Ausru- fungszeichens ist das Gebot erläu- tert) mit Angaben zur Verhütung von Schäden. Hinweiszeichen mit Informationen zum besseren Umgang mit dem Gerät. Allgemeine Sicherheitshinwei-

Dieses Gerät kann bei unsachge- mäßem Gebrauch ernsthafte Verlet- zungen verursachen. Um Personen- und Sachschäden zu vermeiden, lesen und beachten Sie unbedingt die folgenden Sicherheitshinweise und machen Sie sich mit allen Be- dienteilen gut vertraut.DE

• Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sen- sorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder man- gels Wissen benutzt zu werden; es sei denn, sie werden durch eine für ihre Si- cherheit zuständige Person beaufsich- tigt oder erhalten von ihr Anweisungen, wie das Gerät zu benutzen ist.

• Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

• Erlauben Sie niemals Kindern oder anderen Personen, die die Betrieb- sanleitung nicht kennen, das Gerät zu benutzen. Örtliche Bestimmungen können das Mindestalter des Benutzers festlegen.

• Setzen sie das Gerät niemals ein, wäh- rend Personen, besonders Kinder und Haustiere, in der Nähe sind.

• Der Bediener oder Nutzer ist für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich.

• Überprüfen Sie das Gelände, auf dem das Gerät eingesetzt wird und entfer- nen Sie alle Gegenstände (z.B. Steine, Stöcke, Drähte), die erfasst und wegge- schleudert werden können.

• Tragen Sie geeignete Arbeitskleidung wie festes Schuhwerk mit rutschfester Sohle und eine robuste, lange Hose. Benutzen Sie das Gerät nicht, wenn Sie barfuß gehen oder offene Sandalen tragen.

• Führen Sie vor jeder Benutzung eine Sichtprüfung des Gerätes durch. Benut- zen Sie das Gerät nicht, wenn Schutz- einrichtungen (z.B. Prallschutz oder Grasfangkorb), Teile der Schneidein- richtung oder Bolzen fehlen, abgenutzt oder beschädigt sind. Zur Vermeidung einer Unwucht dürfen abgenutzte oder beschädigte Werkzeuge und Bolzen nur satzweise ausgetauscht werden.

• Seien Sie vorsichtig bei Geräten mit mehreren Schneidwerkzeugen, da die Bewegung eines Messers zur Rotation der übrigen Messer führen kann.

• Benutzen Sie nur Ersatz- und Zubehör- teile, die vom Hersteller geliefert und empfohlen werden. Der Einsatz von Fremdteilen führt zum sofortigen Verlust des Garantieanspruches. Arbeiten mit dem Gerät: Führen Sie Füße und Hände beim Arbeiten nicht in die Nähe oder unter rotierende Teile. Es besteht Verlet- zungsgefahr. Beachten Sie den Lärmschutz und örtliche Vorschriften. Die Benutzung des Gerätes kann an bestimmten Tagen (z.B. Sonn- und Feiertagen), während bestimmter Tageszeiten (Mittagszeiten, Nachtruhe) oder in besonderen Gebieten (z.B. Kurorten, Kliniken etc.) eingeschränkt oder ver- boten sein.

• Schalten Sie den Motor nach Anwei- sung ein und nur dann, wenn Ihre Füße in sicherem Abstand von den Schneid- werkzeugen sind.

• Benutzen Sie das Gerät nicht bei Re- gen, bei schlechter Witterung, in feuch- ter Umgebung oder an nassem Rasen. Arbeiten Sie nur bei Tageslicht oder bei guter künstlicher Beleuchtung.

• Arbeiten Sie mit dem Gerät nicht, wenn Sie müde oder unkonzentriert sind oder nach der Einnahme von Alkohol oder Tabletten. Legen Sie immer rechtzeitigDE

eine Arbeitspause ein. Gehen Sie mit Vernunft an die Arbeit.

• Achten Sie beim Arbeiten auf einen sicheren Stand, insbesondere an Hängen. Arbeiten Sie immer quer zum Hang, niemals auf- oder abwärts. Seien Sie besonders vorsichtig, wenn Sie die Fahrtrichtung am Hang ändern. Arbeiten Sie nicht an übermäßig steilen Hängen.

• Führen Sie das Gerät nur im Schritttem- po. Seien Sie besonders vorsichtig, wenn Sie das Gerät umkehren, zu sich heran- ziehen oder rückwärts gehen.

• Schalten Sie das Gerät mit Vorsicht entsprechend den Anweisungen in dieser Anleitung ein. Achten Sie auf ausreichenden Abstand der Füße zu rotierenden Messern.

• Kippen Sie das Gerät nicht beim Star- ten, außer wenn dies beim Anlaufen in hohem Gras erforderlich ist. In diesem Fall kippen Sie das Gerät durch Drü- cken des Griffholms so, dass die Vor- derräder des Geräts leicht angehoben werden. Überprüfen Sie immer, dass sich beide Hände in Arbeitsstellung be- nden, bevor das Gerät wieder auf den Boden zurückgestellt wird.

• Arbeiten Sie nie ohne Prallschutz oder Grasfangkorb. Halten Sie sich immer entfernt von der Auswurföffnung. Achtung Gefahr! Messer läuft nach. Es besteht Verletzungsgefahr.

• Das Gerät darf nicht angehoben oder transportiert werden, solange der Mo- tor läuft. Schalten Sie das Gerät ab, wenn es zum Transport gekippt werden muss, wenn andere Flächen als Rasen überquert werden und wenn das Gerät zu und von der zu mähenden Fläche bewegt wird.

• Halten Sie die Grasauswurföffnung stets sauber und frei. Entfernen Sie Schnittgut nur im Stillstand des Ge- rätes.

• Hinterlassen Sie das Gerät nie unbeauf- sichtigt am Arbeitsplatz.

• Arbeiten Sie nicht mit einem beschä- digten, unvollständigen oder ohne die Zustimmung des Herstellers um- gebauten Gerät. Verwenden Sie das Gerät nie mit beschädigten Schutzein- richtungen oder Abschirmungen oder fehlenden Sicherheitseinrichtungen wie Ablenk- und/oder Grasfangeinrich- tungen.

• Überlasten Sie Ihr Gerät nicht. Arbeiten Sie nur im angegebenen Leistungsbe- reich und ändern Sie nicht die Reglerein- stellungen am Motor. Verwenden Sie keine leistungsschwachen Maschinen für schwere Arbeiten. Benutzen Sie Ihr Gerät nicht für Zwecke, für die es nicht bestimmt ist.

• Benutzen Sie das Gerät nicht in der Nähe von entzündbaren Flüssigkeiten oder Ga- sen. Bei Nichtbeachtung besteht Brand- oder Explo sions gefahr.

• Heben oder tragen Sie niemals das Ge- rät mit laufendem Motor.

• Schalten Sie das Gerät aus, ziehen Sie den Netzstecker ab und vergewissern Sie sich, dass alle beweglichen Teile still stehen: - immer, wenn Sie das Gerät verlassen und wenn es nicht verwendet wird. - bevor Sie Blockierungen lösen oder Verstopfungen im Auswurfkanal be- seitigen; - wenn das Netzkabel beschädigt oder verheddert ist, - bevor Sie das Gerät überprüfen, rei- nigen oder daran arbeiten; - wenn ein Fremdkörper getroffenDE

wurde. Suchen Sie nach Beschädi- gungen am Gerät und führen Sie die erforderlichen Reparaturen durch, bevor Sie erneut starten und mit dem Gerät arbeiten; - falls das Gerät anfängt, ungewöhn- lich stark zu vibrieren, ist eine sofor- tige Überprüfung erforderlich.

• Bringen Sie Hände oder Füße niemals in die Nähe oder unter rotierende Teile. Bei Sichelmähern darf sich nie vor die Grasauswurföffnung gestellt werden. Wartung und Lagerung:

• Sorgen Sie dafür, dass alle Muttern, Bol- zen und Schrauben fest angezogen sind und das Gerät in einem sicheren Arbeits- zustand ist.

• Versuchen Sie nicht, das Gerät selbst zu reparieren, es sei denn, Sie besitzen hier- für eine Ausbildung. Sämtliche Arbeiten, die nicht in dieser Anleitung angegeben werden, dürfen nur von uns ermächtigten Kundendienststellen ausgeführt werden.

• Bewahren Sie das Gerät an einem tro- ckenen Ort und außerhalb der Reichweite von Kindern auf.

• Behandeln Sie Ihr Gerät mit Sorgfalt. Halten Sie die Werkzeuge scharf und sauber, um besser und sicherer arbeiten zu können. Befolgen Sie die Wartungsvor- schriften.

• Tragen Sie Schutzhandschuhe, wenn Sie die Schneideinrichtung wechseln.

• Überprüfen Sie die Grasfangeinrichtung regelmäßig auf Verschleiß und Verfor- mungen. Ersetzen Sie aus Sicherheits- gründen verschlissene oder beschä- digte Teile. Seien Sie beim Einstellen der Messer besonders vorsichtig, damit Ihre Finger nicht zwischen den rotierenden Messern und fest stehenden Teilen der Maschine eingeklemmt werden.

• Überprüfen Sie, dass nur Ersatz- schneidwerkzeuge verwendet werden, die vom Hersteller zugelassen sind. Elektrische Sicherheit:

• Achten Sie darauf, dass die Netzspannung mit den Angaben des Typenschildes über- einstimmt.

• Schließen Sie das Gerät nach Möglichkeit nur an eine Steckdose mit Fehlerstrom- Schutzeinrichtung (FI-Schalter) mit einem Auslösestrom von nicht mehr als 30 mA an.

• Vermeiden Sie Körperberührungen mit geerdeten Teilen (z.B. Metallzäune, Metall- pfosten).

• Verwenden Sie nur zugelassene Netz- kabel (Bauart H05VV-F oder H05RN-F), die für den Außenbereich geeignet sind und höchstens 75 m lang sind. Der Litzen- querschnitt des Netzkabels muss minde- stens 1,5 mm

betragen. Rollen Sie eine Kabeltrommel vor Gebrauch immer ganz ab. Überprüfen Sie das Kabel auf Schäden.

• Verwenden sie für die Anbringung des Netzkabels die dafür vorgesehene Ka- belaufhängung.

• Halten Sie das Netzkabel beim Arbeiten von dem Schneidwerkzeug fern. Füh- ren Sie das Netzkabel grundsätzlich hinter der Bedienungsperson. Die Schneidmesser können die Leitungen beschädigen und zum Berühren span- nungsführender Teile führen.

• Benutzen Sie das Gerät nicht, wenn das Kabel beschädigt oder abgenutzt ist.

• Schalten Sie das Gerät aus und ziehen Sie den Netzstecker aus der Steckdo- se, wenn das Netzkabel beschädigt ist. Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sieDE

durch eine besondere Anschlussleitung ersetzt werden, die vom Hersteller oder seinem Kundendienst erhältlich ist.• Verbinden Sie kein beschädigtes Netz-kabel mit dem Stromnetz. Berühren Sie kein beschädigtes Netzkabel, solange es mit dem Stromnetz verbunden ist. Ein beschädigtes Netzkabel kann zum Berühren spannungsführender Teile führen. Allgemeine Beschreibung Funktionsbeschreibung Der Elektro-Rasenmäher besitzt ein parallel zur Schnittebene sich drehendes Schneid-werkzeug. Er ist mit einem leistungsstarken Elektromotor, einem robusten Kunststoffge-häuse, einem Sicherheitsschalter und einem Prallschutz sowie einem Grasfangkorb mit Füllstandsanzeige ausgestattet. Zusätzlich ist das Gerät 6-fach höhenverstellbar und hat leichtgängige Räder. Die Funktion der Bedienteile entnehmen Sie bitte den nachfolgenden Beschrei-bungen. Die Abbildungen für die Bedienung des Gerätes nden Sie auf den Sei-ten 2-4. Übersicht 1 Bügelgriff 2 Starthebel 3 Obere Spannhebel 4 Unterer Holm 5 Prallschutz 6 Untere Spannhebel 7 Grasfangkorb 8 Hinterräder 9 Vorderräder 10 Gerätegehäuse 11 Hebel zur Schnitthöhenverstel- lung 12 2 Tragegriffe 13 Kabelhalter 14 Kabelzugentlastung 15 Gerätekabel 16 Entriegelungsknopf (nicht sicht- bar) 17 Gerätesteckdose 18 Netzkabel Montage Ziehen Sie vor allen Arbeiten an dem Gerät den Netzstecker. Bügelgriff montieren Unteren Holm hochklappen: 1. Klappen Sie den unteren Holm (4) hoch bis zur gewünschten Winkelposition. 2 Verriegeln Sie die unteren Spannhebel (6), indem Sie diese in Richtung Holm (4) drü-cken. Die Spannhebel müssen so am Holm anliegen, dass ein Spannen mittlerer Kraft erfolgen kann. Ansonsten muss der Spann-hebel weiter im Uhrzeigersinn gedreht werden oder gegen den Uhrzeigersinn gelockert werden. Kabelzugentlastung einhän- gen: Schieben Sie die Kabelzugent-lastung (14) über den Bügelgriff (1). Bügelgriff montieren: 1. Befestigen Sie den Bügel-griff (1) mit den beiliegendenDE

Schrauben, den Unterlegschei-ben und den oberen Spann-hebeln (3) rechts und links am unteren Holm (4). Es sind drei Positionen möglich. 2. Drehen Sie die Spannhebel (3) im Uhrzeigersinn. 3. Verriegeln Sie die Spannhebel (3), indem Sie diese in Richtung Holm (4) drücken. Die Spannhe-bel müssen so am Holm anlie-gen, dass ein Spannen mittlerer Kraft erfolgen kann. Ansonsten muss der Spann-hebel weiter im Uhrzeigersinn gedreht werden oder gegen den Uhrzeigersinn gelockert werden. Kabelhalter einklipsen: Klipsen Sie die Kabelhalter ( , 13) am unteren Holm ein und xieren Sie damit das Ge-rätekabel ( , 15). Grasfangkorb montieren Grasfangkorb zusammenbau- en:

Klipsen Sie die Gummilippe am Fangkorbnetz (19) in die Hart-schale des Grasfangkorbs (9) ein.

Schieben Sie das Rohrgestell (20) in das Fangkorbnetz (19). Achten Sie darauf, dass das Rohrgestell vollständig einge-schoben ist (siehe kleines Bild). Der Rohrgestellbügel passt da-bei in die Nut (21) an der Unter-seite des Fangkorbes Stülpen Sie die Kunststoff-La-schen (22) über das Rohrgestell (20). Fixieren Sie das Rohrgestell (20) mit den beiliegenden Schrauben und Unterlegscheiben (23). Bedienung Achtung: Gerät nicht ohne voll-ständig angebrachten Prallschutz oder Grasfangkorb betreiben. Es besteht Verletzungsgefahr! Grasfangkorb einhängen / ab- nehmen

1. Heben Sie den Prallschutz (5)

an. 2. Hängen Sie den Grasfangkorb (7) in die dafür vorgesehene Aufhän-gung (24) an der Rückseite des Gerätes ein. 3. Positionieren Sie den Prallschutz (5) auf dem Grasfangkorb (7), er hält diesen an richtiger Position. 4. Zum Abnehmen des Grasfang-korbes (7) heben Sie den Prall-schutz (5) an und hängen den Grasfangkorb aus. Klappen Sie den Prallschutz an das Geräte-gehäuse zurück. Zum Entleeren des Grasfangkorbs siehe auch Kapitel „Entsorgung/Umweltschutz“. Schnitthöhe einstellen Schalten Sie das Gerät aus, zie-hen Sie den Netzstecker und war-ten Sie den Stillstand des Messers ab. Es besteht die Gefahr von Per-sonenschäden. Greifen Sie den Hebel (11) zur Schnitthöhenverstellung und füh-ren Sie ihn an der Rasterung vor-bei auf die gewünschte EinstellungDE

der Schnitthöhe. Das Gerät besitzt 6 Positionen zur Ein- stellung der Schnitthöhe:

35 - 45 - 55 - 65 - 75 - 85 mm

Die richtige Schnitthöhe beträgt bei einem Zierrasen etwa 30 - 45 mm, bei einem Nutzrasen etwa 30 - 65 mm. Für den ersten Schnitt in der Sai- son sollte eine hohe Schnitthöhe gewählt werden. Ein- und Ausschalten

1. Stecken Sie den Stecker des

Netzkabels (18) in die Geräte- steckdose (17).

2. Formen Sie aus dem Ende des

Netzkabels eine Schlaufe und hängen diese in die Kabelzug- entlastung (14) ein.

3. Schließen Sie das Gerät an die

4. Achten Sie vor dem Einschalten

darauf, dass das Gerät keine Gegenstände berührt.

5. Zum Einschalten drücken Sie

den Entriegelungsknopf (16) am Handgriff und halten gleichzeitig den Starthebel (2) gedrückt. Lassen Sie den Entriegelungs- knopf (16) los.

6. Zum Ausschalten lassen Sie

den Starthebel (2) los. Nach dem Ausschalten des Gerätes dreht sich das Messer noch für einige Sekunden. Be- rühren Sie das laufende Messer nicht. Es besteht die Gefahr von Personenschäden. Füllstandsanzeige Seitlich am Grasfangkorb ist eine Füll- standsanzeige angebracht. Die aerody- namische Luftführung der Klappe sorgt zusätzlich für die optimale Füllung. Klappe geöffnet: Grasfangkorb leer Klappe geschlossen: Grasfangkorb voll Arbeiten mit dem Rasenmäher Regelmäßiges Mähen regt die Graspan- ze zu einer verstärkten Blattbildung an, lässt aber gleichzeitig Unkrautpanzen absterben. Daher wird der Rasen nach je- dem Mähvorgang dichter und es entsteht ein gleichmäßig belastbarer Rasen. Der erste Schnitt erfolgt ab etwa April bei einer Aufwuchshöhe von 7 - 8 cm. In der Hauptvegetationszeit wird der Rasen min- destens einmal pro Woche gemäht.

• Die beiden Tragegriffe (siehe , 12) erleichtern Ihnen den Transport des Gerätes.

• Beginnen Sie mit dem Mähen in der Nähe der Steckdose und arbeiten Sie von der Steckdose weg.

• Führen Sie das Netzkabel immer hin- ter sich und bringen Sie es nach dem Wenden auf die schon gemähte Seite.

• Führen Sie das Gerät im Schritttempo in möglichst geraden Bahnen. Für ein lückenloses Mähen sollten sich die Bahnen immer um wenige Zentimeter überlappen.

• Stellen Sie die Schnitttiefe so ein, dass das Gerät nicht überlastet wird. Andernfalls kann der Motor beschä- digt werden.DE

• Arbeiten Sie an Hängen immer quer zum Hang. Seien Sie besonders vorsichtig beim Rückwärtsgehen und Ziehen des Gerätes.

• Reinigen Sie das Gerät nach jedem Einsatz wie im Kapitel „Reinigung, Wartung, Lagerung“ beschrieben. Schalten Sie nach der Arbeit und zum Transport das Gerät aus, ziehen Sie den Netzstecker und warten Sie den Stillstand des Mes- sers ab. Es besteht die Gefahr von Personenschäden Reinigung/Wartung/ Lagerung Lassen Sie Arbeiten, die nicht in dieser Anleitung beschrieben sind, von einer von uns er- mächtigten Kundendienststelle durchführen. Verwenden Sie nur Originalteile. Tragen Sie beim Umgang mit dem Messer Handschuhe. Schalten Sie vor allen Wartungs- und Reinigungsarbeiten das Gerät aus, ziehen Sie den Netzstecker und warten Sie den Stillstand des Messers ab. Allgemeine Reinigungs- und Wartungsarbeiten Spritzen Sie den Rasenmäher nicht mit Wasser ab. Es besteht die Ge- fahr eines elektrischen Schlages.

• Halten Sie das Gerät stets sauber. Ver- wenden Sie zum Reinigen eine Bürste oder ein Tuch, aber keine scharfen Rei- nigungs- bzw. Lösungsmittel.

• Entfernen Sie nach dem Mähen an- haftende Panzenreste mit einem Holz- oder Plastikstück von den Rädern, den Lüftungsöffnungen, der Auswurföffnung und dem Messer- bereich. Verwenden Sie keine har- ten oder spitzen Gegenstände, Sie könnten das Gerät beschädigen.

• Ölen Sie von Zeit zu Zeit die Räder.

• Kontrollieren Sie den Rasenmäher vor jedem Gebrauch auf offensichtliche Män- gel wie lose, abgenutzte oder beschä- digte Teile. Prüfen Sie den festen Sitz aller Muttern, Bolzen und Schrauben.

• Überprüfen Sie Abdeckungen und Schutzeinrichtungen auf Beschädi- gungen und korrekten Sitz. Tauschen Sie diese gegebenenfalls aus. Messer austauschen Ist das Messer stumpf, so kann es von einer Fachwerkstätte nachgeschliffen werden. Ist das Messer beschädigt oder zeigt eine Unwucht, so muss es ausgewechselt wer- den (siehe Kapitel Ersatzteile).

1. Drehen Sie das Gerät um.

2. Benutzen Sie feste Handschuhe

und halten Sie das Messer (25) fest. Drehen Sie die Mes- serschraube (26) gegen den Uhrzeigersinn mit Hilfe eines Schraubenschlüssels von der Motorspindel ab.

3. Bauen Sie das neue Messer

in umgekehrter Reihenfolge wieder ein. Achten Sie darauf, dass das Messer richtig positi- oniert ist und die Schraube fest angezogen ist.DE

Fehlersuche Problem Mögliche Ursache Fehlerbehebung Gerät startet nicht Netzspannung fehlt Steckdose, Kabel, Leitung, Stecker prüfen, ggf. Reparatur durch Elektrofachmann Ein-/Ausschalter defekt Reparatur durch KundendienstKohlebürsten abgenutzt Motor defekt Gras zu lang Größere Schnitthöhe einstellen. Durch Drücken des Griffholms die Vorderräder leicht anheben. Motor setzt aus Blockierung durch Fremd- körper Fremdkörper entfernen Arbeitsergebnis nicht zufriedenstellend oder Motor arbeitet schwer Schnitthöhe zu niedrig Geringere Schnitthöhe einstellen Messer stumpf Messer schleifen lassen oder austauschen Messerbereich verstopft Gerät reinigen Messer falsch montiert Messer korrekt einbauen Messer rotiert nicht Messer durch Gras blo- ckiert Gras entfernen Messerschraube locker Messerschraube festziehen Abnorme Geräusche, Klappern oder Vibra- tionen Messerschraube locker Messerschraube festziehen Messer beschädigt Messer austauschenDE

Lagerung Damit das Gerät weniger Platz be- ansprucht, entriegeln Sie die vier Spannhebel und klappen Sie den Bügelgriff und den unteren Holm zusammen. Achten Sie darauf, dass die Kabel nicht eingeklemmt werden.

• Bewahren Sie das Gerät trocken und außerhalb der Reich weite von Kindern auf.

• Lassen Sie den Motor abkühlen, be- vor Sie das Gerät in geschlossenen Räumen abstellen.

• Umhüllen Sie das Gerät nicht mit Ny- lonsäcken, da sich Feuchtigkeit bilden könnte. Wir haften nicht für durch unsere Geräte hervorgerufene Schäden, sofern diese durch unsachgemäße Reparatur oder den Einsatz von Nicht-Originalteilen bzw. durch nicht bestim-mungsgemäßen Ge- brauch verursacht werden. Entsorgung/ Umweltschutz Führen Sie Gerät, Zubehör und Verpa- ckung einer umweltgerechten Wiederver- wertung zu. Elektrogeräte gehören nicht in den Hausmüll.

• Geben Sie das Gerät an einer Ver- wertungsstelle ab. Die verwendeten Kunststoff- und Metallteile können sortenrein getrennt werden und so ei- ner Wiederverwertung zugeführt wer- den. Fragen Sie hierzu unser Service- Center.

• Werfen Sie geschnittenes Gras nicht in die Mülltonne, sondern führen Sie es der Kompostierung zu oder ver- teilen Sie es als Mulchschicht unter Sträuchern und Bäumen.

• Die Entsorgung Ihrer defekten einge- sendeten Geräte führen wir kostenlos durch. Ersatzteile Verwenden Sie zum Nachkauf von Ersatz- teilen die angegebene Service-Adresse oder Fax-Nummer. Geben Sie bei der Be- stellung unbedingt die Bestellnummer an. Ersatzmesser ........................... 13700350 Technische Daten Elektro-Rasenmäher...........ERM 2046 G Aufnahmeleistung des Motors ......2000 W Netzspannung ............. 220-240V~, 50 Hz Schutzklasse ..................................... II Schutzart ...........................................IP24 Leerlaufdrehzahl .......................3200 min

=2,07 dB Schallleistungspegel (L

Lärm- und Vibrationswerte wurden ent- sprechend den in der Konformitätser- klärung genannten Normen und Bestim- mungen ermittelt. Technische und optische Veränderungen können im Zuge der Weiterentwicklung ohne Ankündigung vorgenommen wer-DE

den. Alle Maße, Hinweise und Angaben dieser Betriebsanleitung sind deshalb ohne Gewähr. Rechtsansprüche, die auf- grund der Betriebsanleitung gestellt wer- den, können daher nicht geltend gemacht werden. ≥100A Das Gerät ist nur zur Verwen- dung in Anwesen vorgesehen, die eine Dauerstrombelastbarkeit des Netzes >=100 A je Phase haben und von einem Verteil- netz mit einer Nennspannung 400/230 V versorgt werden. Falls nötig, halten Sie bitte Rück- sprache mit Ihrem Elektrizitäts- ver-sorgungsunternehmen, dass die Dauerstrombelastbarkeit des Netzes am Anschlusspunkt für den Anschluss des Gerätes aus- reicht. Garantie

• Für dieses Gerät leisten wir 24 Monate Garantie. Für gewerbliche Nutzung und Austauschgeräte gilt eine verkürzte Ga- rantie.

• Schäden, die auf natürliche Abnutzung, Überlastung oder unsachgemäße Be- dienung zurückzuführen sind, bleiben von der Garantie ausgeschlossen. Bestimmte Bauteile unterliegen einem normalen Verschleiß und sind von der Garantie ausgeschlossen. Insbesondere zählen hierzu: Messer.

• Voraussetzung für Garantieleistungen ist zudem die Einhaltung der Hinweise zur Reinigung und Wartung.

• Schäden, die durch Material- oder Her- stellerfehler entstanden sind, werden unentgeltlich durch Ersatzlieferung oder Reparatur beseitigt. Voraussetzung ist, dass das Gerät unzerlegt und mit Kauf- und Garantienachweis an den Händler zurückgegeben wird. Reparatur-Service

• Sie können Reparaturen, die nicht der Garantie unterliegen, gegen Berechnung von unserem Service-Center durchfüh- ren lassen. Unser Service-Center erstellt Ihnen gerne einen Kostenvoranschlag. Wir können nur Geräte bearbeiten, die ausreichend verpackt und frankiert ein- gesandt wurden.

• Achtung: Bitte liefern Sie Ihr Gerät im Reklamations- oder Servicefall ge- reinigt und mit einem Hinweis auf den Defekt an unsere Service-Adresse. Unfrei - per Sperrgut, Express oder mit sonstiger Sonderfracht - einge- schickte Geräte werden nicht ange- nommen.

• Die Entsorgung Ihrer defekten einge- sendeten Geräte führen wir kostenlos durch.FR
