HEATSTRIP Design—EUROPA

Durch sein Design ist dieser Heizstrahler extra hot!

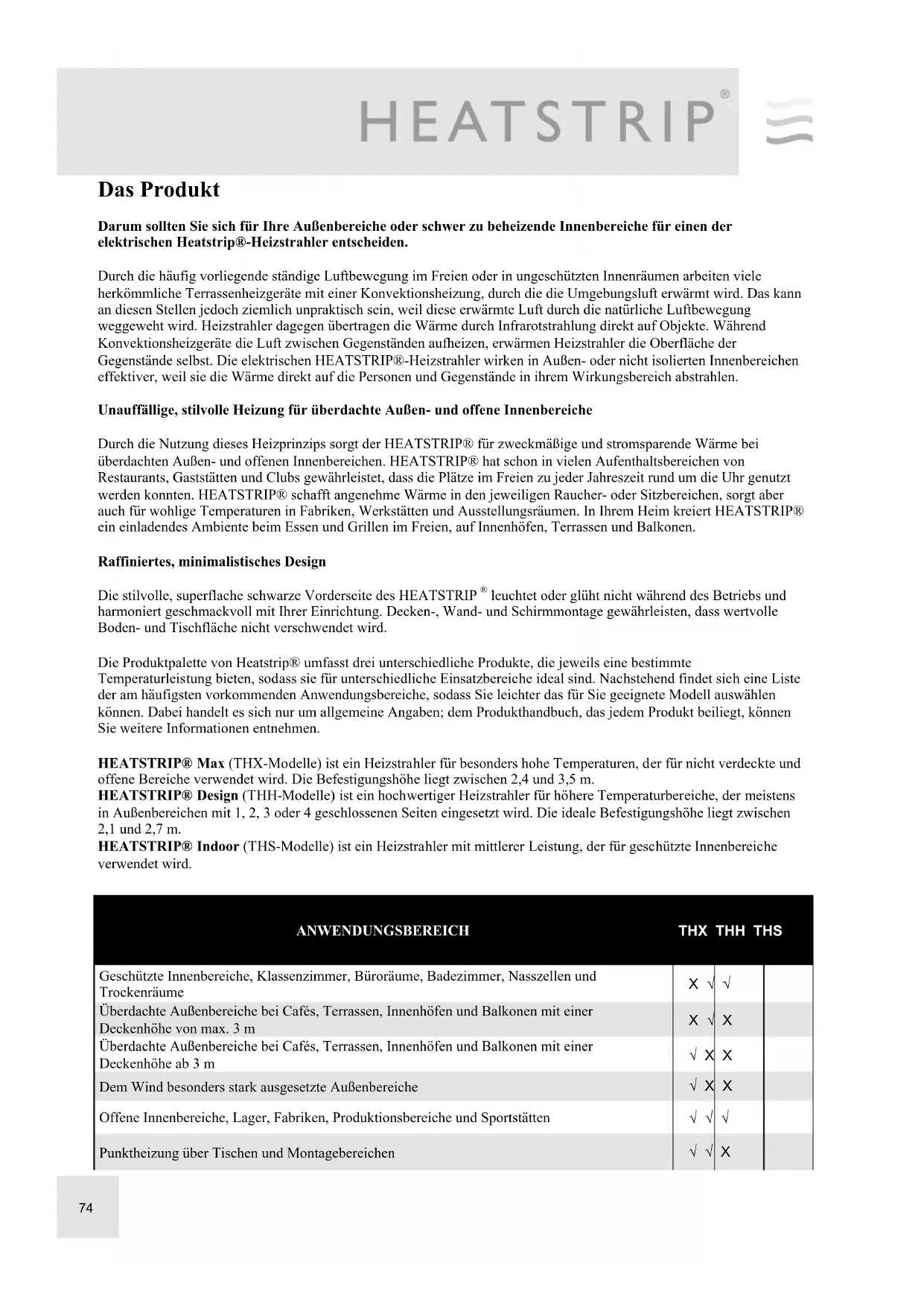

Das Produkt

Darum sollen den Sie sich für ihre Außenbereiche oder schwer zu beheizende Innenbereiche für einen der elektrischen Heatstrip®-Heizstrahler entscheiden.

Durch die früigvorgleidende ständige Luftbewegung im Freien oder in ungeschützten Innenaumen arbeiten weitere herkommliche Terrassenheizgeräte mit einer Konvektionsheziehung, durch die die Umgebungsluft erwartet wird. Das kann an diesen Stellen jedoch ziemlich unpraktisch sein, weil diese crwärmtc Luft durch die natürliche Luftbewegung wegeweht wird. Heizstrahler dagegen übertragen die Wärme durch Infrarotstrahlung direkt auf Objekte. Wahrend Konvektionsheizgeräte die Luft zwischen Gegenständen aufheizen, crwärmen Heizstrahler die Oberfläche der Gegenstände selbst. Die elektrischen HEATSTRIP®-Heizstrahler wirken in Außen- oder nicht isolierten Inneneichen effektiver, weil sie die Wärme direkt auf die Personen und Gegenstände in ihrem Wirkungsbereich abstrahlen.

Unaufällige, stilvolle Hezung für überdachte Außen- und offene Innbereiche

Durch die Nutzung deses Heizprinzips sorgt der HEATSTRIP® für zweckmäßige und stromsparende Wärme bei überdachten Außen- und offen Innenbereichen. HEATSTRIP® hat schon in vielen Aufenthaltsbereichen von Restaurants, Gaststätten und Clubs gewährleistet, dass die Plätze im Freien zu jeder Jahreszeit rund um die Uhr genutzt werden konnten. HEATSTRIP® schaff angenehme Wärme in den jeweiligen Raucher- oder Sitzbereichen, sorgt aber auch für wohlige Temperatoren in Fabriken, Werkstätten und Ausstellungsräumen. In Ihrheim kreiert HEATSTRIP® ein einladendes Ambiente beim Essen und Grillen im Freien, auf Innenhofen, Terrassen und Balkonen.

Raffiniertes, minimalistisches Design

Die stilvolle, superflache Schwarze Vorderseite des HEATSTRIP leucht oder glütt nicht während des Betriebs und harmoniert geschmackvoll mit ihrer Einrichtung. Decken-, Wand- und Schirmontage gewährleisten, dass wertvolle Boden- und Tischfläne nicht verschwendet wird.

Die Produktpalette von Heatstrip® umfasst drei entsprechliche Produkte, die jeweils eine bestimmte Temperaturleistung bieten, sodass sie für entsprechiche Einsatzbereiche ideal sind. Nachstehend findet sich eine List der am früfigsten vorkommen den Anwendungsbereiche, sodass Sie leichter das für Sie geeignete Modell auswahlen können. Dabei handelt es sich nur um allgemeine Angaben; dem Produkthandbuch, das jeder Produkt beiliegt, konnen Sie weitere Informationen entnahmen.

HEATSTRIP® Max (THX-Modelle) ist ein Heizstrahler für besonderss hohe Temperatoren, der für nicht verdeckte und offene Bereiche verwendet wird. Die Befestigungshöhe liegt zwischen 2,4 und 3.5m .

HEATSTRIP® Design (THH-Modelle) ist ein hochwertiger Heizstrahler für höhere Temperaturbereiche, der meinstens in Außenbereichen mit 1, 2, 3 oder 4 geschlossenen Seiten eingesetzt wird. Die ideale Befestigungshöhe liegt zwischen 2,1 und 2,7 m.

HEATSTRIP® Indoor (THS-Modelle) ist ein Heizstrahler mit mittlerer Leistung, der für geschützte Innenbereiche verwendet wird.

ANWENDUNGSBEREICH	THX	THH	THS
Geschützte Innenbereiche, Klassenzimmer, Bäuroräume, Badezimmer, Nasszellen und Trockenräume	X	√
Überdachte Außenbereiche bei Cafés, Terrassen, Innenhofen und Balkonen mit einer Deckenhöhe von max. 3 m	X	√
Überdachte Außenbereiche bei Cafés, Terrassen, Innenhofen und Balkonen mit einer Deckenhöhe ab 3 m	√	X
Dem Wind besonderss stark ausgesetzte Außenbereiche	√	X
Offene Innenbereiche, Lager, Fabriken, Produktionsbereiche und Sportstätten	√	√
Punktheizung über Tischen und Montagebereichen	√	X

Effiziente, kostengünstige elektrische Heizung

Das innovatve Design des HEATSTRIP® sorgt fur eine angenchme und gleichmäßige Wärmeverteilung von der Oberfläche aus, und das bei minimalen Betriebskosten.

Flexibilität beim Design

Es sind drei Modelle des HEATSTRIP® Design erhältlich, um den Wärmeanforderungen{jedes Außen- oder offen Innenbereichs optimal zu entsprechen. Bügel für cine direkte Decken- oder Wand-/Deckenbefestigung sind standardmäßig im Lieferumfang enthalten. Das als Option erhältliche HEATSTRIP®-Zubehör umfasst Bügel für die Balkenmontage oder feste Bügel für die Schirmmontage, Verlängerungsbügel für die Anbringung, Winkel für die Kettenaufhängung, Duo-Befestigungsbügel und Einbaugehause.

Minimaler Wartungsaufwand

Der HEATSTRIP® umfasst keine internen beweglichen Teile, sodass ein gerauscharmer und nahezu wartungsfreier Betrieb gewährleistet ist.

Australisches Qualitätsprodukt

Der in Australien konzipierte, gefertigte und montierte.

Der attraktive HEATSTRIP®verfügt standardmäßig über eine schwarze Vorderseite und eine anodisierte Gehäuserückseite aus Metalllegicierung.

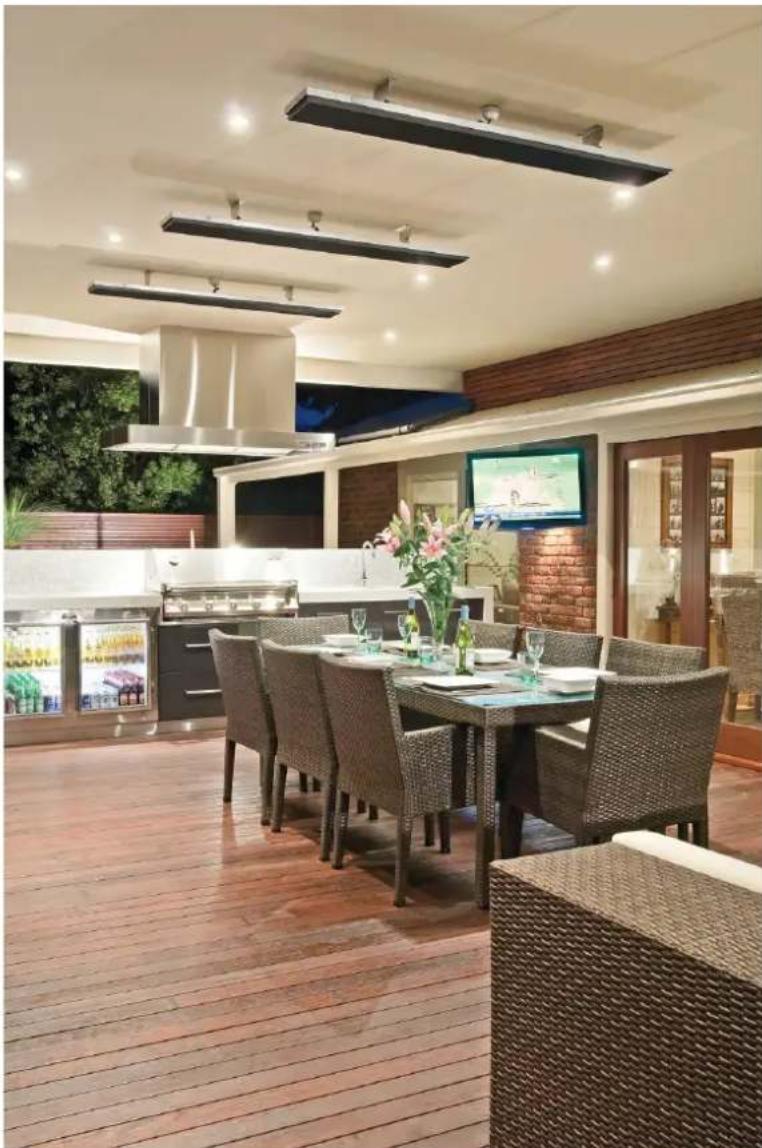

Benutzerfreundlich

Das Standardmodell des HEATSTRIP® wird anhand einer einfachen Ein-/Aus-Schaltung bedient; entweder durch den direkten Anschluss an eine Steckdose oder über einen Ein-/ Aus-Schalter, der an der Wand angebracht wird. Es dauert ca. 5 Minuten, bis das Gerät die Maximaltemperatur erreicht hat, und ungebär 30 Minuten, bis es abgekühlt ist; dies hangt von der Umgebungstemperatur ab.itte nicht vergessen, das Gerät abzuschalten!

Technische Angaben

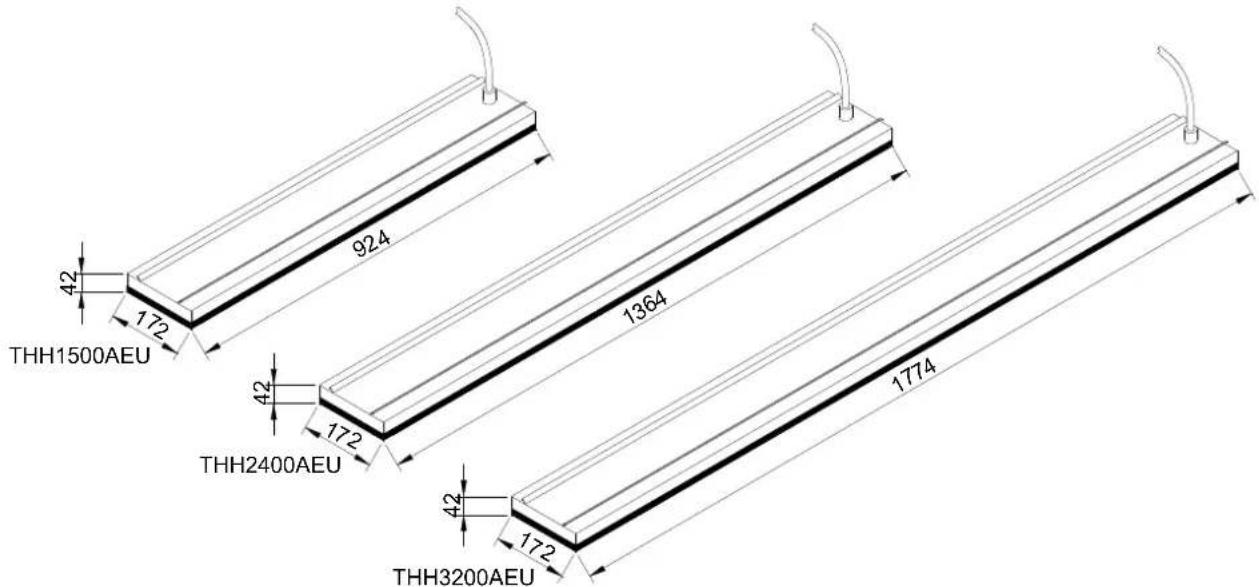

MODELL	STROMLEISTUNG(WATT)	STROMSTÄRKE(AMP)			ABMESSUNGEN(MM)	GEWICHIT(KG)	LEITUNGSLÄNGE(MM)	STECKER
THH1500EU	1500 5.9 230	924 x 165 x 48 5			000 YES
THH2400EU	2400 12.3	230			364 x 165 x 48 6	1000 YES
THH3200EU	3200 12.5	230			774 x 165 x 48 8	1000 NO
THH1500UK	1500 6.1 924	x 165 x 48 5			YES240
THH2400UK	2400 9.8 136	4 x 165 x 48 6			YES$40
THH3200UK	3200 13.0 17	774 x 165 x 48 8			NQ40
HEIZGERÄT TYP			Leistungsstarker elektrischer Heizstrahler mit großflächiger profilierterMetallegierung.
AUSGANGSLEISTUNG			Siche obenstehende Übersicht zu den Modellen
STROM			230-240 Volt Nennleistung bei 50-60 Hertz, einphasig
ANSCHLUSS			3-ädriges Kabel 2,5mm2
ZULASSUNGEN AUSTRALIEN/CE
BEFESTIGUNGSHÖHE			MINDESTENSEMPFOILENHÖCHSTENS	2.1 m2.3 m to 2.7 m3.0 m (bei höheren Decken konnen die Geräte mit denals Option erhältlichen Bügelscts niedriger angebrachtewerden; Alternative: die Produktreihe Heat strip Max)
BEFESTIGUNG			Gecignet für die Montage an Decken, Wänden, Balken, Schirmen und fürUnterputzmontage. Ebenfalls geeignet für eine erweiterte Wandbefestigung mitfesten Befestigungsstangen und Kettenhalterungen.
SCHUTZKLASSE			IP55 Schutz vor Wassereindringung an allen Seiten
HERSTELLUNGSLAND			Australien

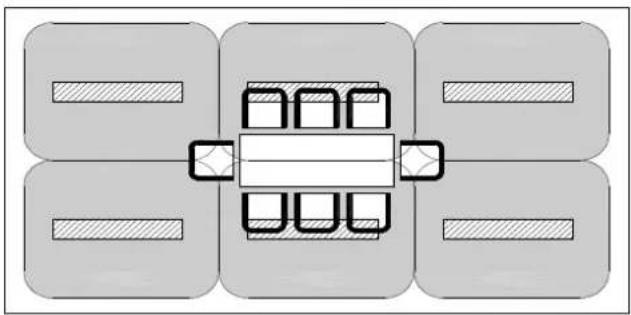

Prinzip der Punktheizung

In den meisten Außen- oder schwer zu beseizenden Innenzbereichen bieten sich meistens 2 Mochlkeiten, wenn Heizgerate in Bezug auf Gröbe und Anzahl ausgewählt werden müssen. Die erste Mochlichkeit besteht darauf, den gesamten Bereich auf der Grundlage der Gesamtfläche zu bazeizen, ungerechtet der Frage, ob die Flächte gerecht auch überall genutzt wird. Bei der zweiten Mochlichkeit werden die am stärksten genutzten Bereiche per Punktheizung erwartet; dies sind Tische im Freien, Grillstellen, Lounges, Fertigungsstraße oder Arbeitsplätze innen, Denn für diese Bereiche empflichtt sich zumeist eine solche Punktheizung. Eine Punktheizung sorgt davon, dass weniger Kosten für die erste Anschaffung anfallen, und garantiert zichem niedrigere Betriebskosten. Durch eine Punktheizung kann der Bereich in Zonen eingeteilt werden, sodass nur die Bereiche beseitzt werden, die auch genutzt werden, wie Tische in einem Restaurant oder ein Sitzbereich im Freien.

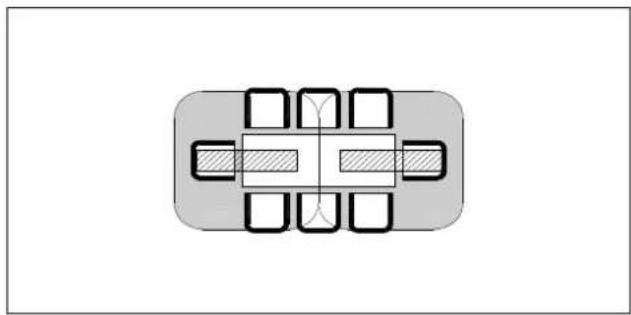

Die obrec Abbildung zeigt einen Vergleich zwischen einer Punkthecizing über einem Tisch und der Behezung ciner gesamten Flache.

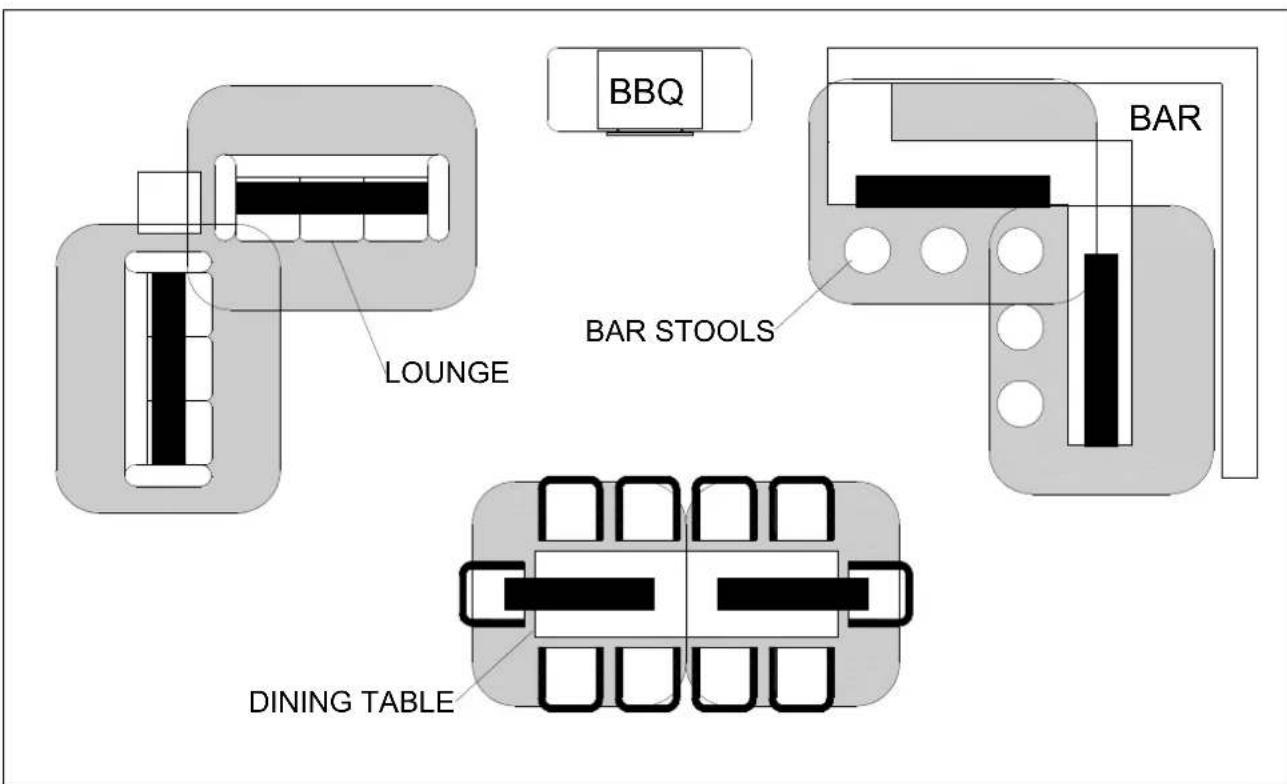

Die unter Abbildung zegt die Flexibilität bei der Verwendung des HEATSTRIP, wenn es darum besteht, cinc angenchme Umgebung zu schaffen, selbst unter ungünstigeren Umgebungsbedingungen.

6x THH2400EU 2x THH2400EU

2xTHH24006xTHH2400

Strahlungsbereich

Der elektrische Heizstrahler HEATSTRIP® erzeugt Strahlungswärme, durch die Gegenstände und nicht die Luft erwartet werden. Deshalb mussen sich die jeweiligen Gegenstände (d. h. Personen) im unmittelbaren Strahlungsbereich des Heizstrahlers befinden.

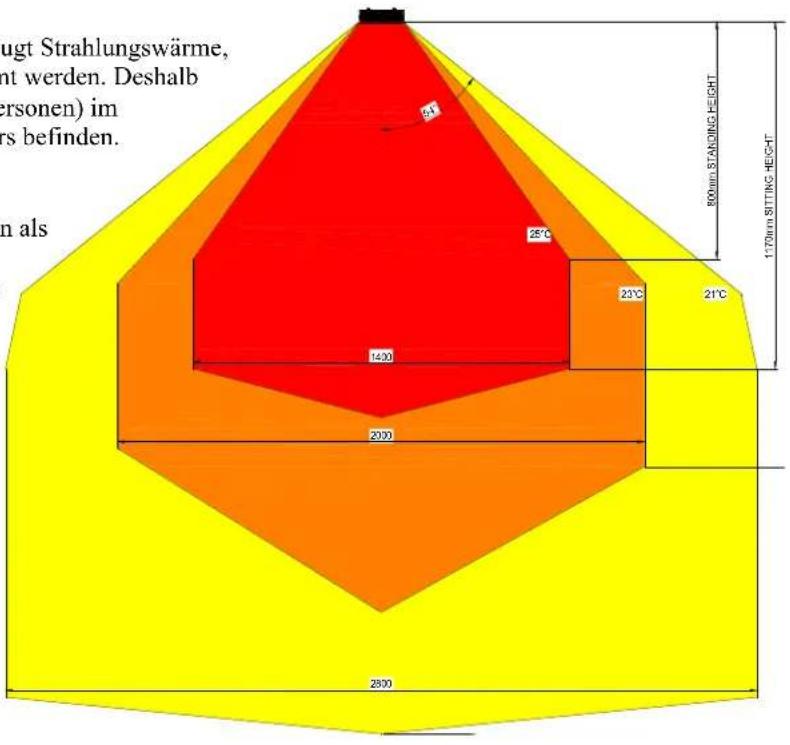

Auf der Grafik wird der Strahlungsbereich des HEATSTRIP® Design gezeigt; diese Grafik kann als Richtschnur bei einem vollig eingefassten Außenbereich dielen. Hier wird dargestellt, dass sich die maximale Hitze direkt unter dem Heizstrahler befindet und die Temperatur in zunehmender Entfernung zum Heizgerät abnimmt.

Außer dem zeit sich, wie wichtig die empfehlene Befestigungshöhe ist, und dass der Heizstrahler - wenn möglich - direkt über der zu heizenden Fläche angebracht werden sollente.

Außerdem ist die Temperatur (d. h. die Oberflächentemperatur) ungeachtet der Wattleistung bei beiden Modellen gleich. Es gilt jedoch, dass, je größter und länger das Gerät ist,esto größter der Strahlungsbereich wird.

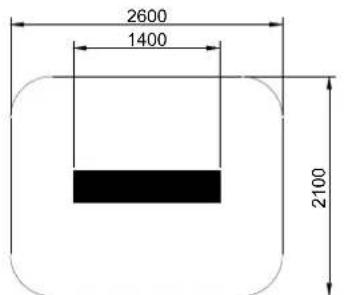

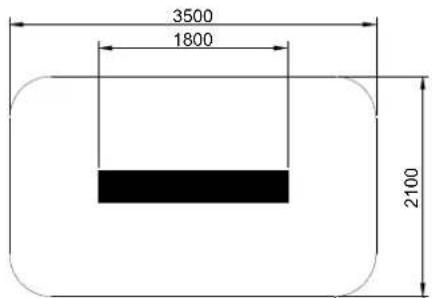

Die nachfolgenden Diagramme zeigen den ungebahren Strahlungsbereich fur jedem Modell, sowohl bei Innenbereichen als auch bei cingefassten Außenbereichen, mit direkter Überkopf-Montage. Der Strahlungsbereich verringgert sich bei Anwendungen mit geneiger Wandmontage.

HEATED AREA
INDOOR SPOT HEATING
THD1500

THD2400 THD3200

HEATED AREA
OUTDOOR ENCLOSED AREA
THD1500

THD2400

THD3200

Leitfaden für die Produktwahl

Vor der Wahl des genauen Modells und der benötigten Anzahl für ihren jeweiligen Verwendungszweck sollen den Sie darauf aufchten, dass die richtige Serie der Heatstrip-Heizstrahler verwendet wird.

Nachstehend findet sich eine Übersicht zu den einzelnen Möglichkeiten der Heat strip®-Geräte:

HEATSTRIP® Design (THH-Modelle) ist ein hochwertiger Heizstrahler für höhere Temperaturbereiche, der meistens in Außenbereichen mit 1, 2, 3 oder 4 geschlossenen Seiten eingesetzt wird. Die ideale Befestigungshöhe liegt zwischen 2,1 und 2,7m . Das Gerät eignet sich ideal für Innenbereiche oder feuchte Umgebungen, wenn ein Gerät der Klasse IP55 bestehtigt wird.

HEATSTRIP® Max (THX-Modelle) ist ein Heizstrahler für besonderss hohe Temperatoren, der für nicht verdeckte und offene Bereiche verwendet wird. Die Befestigungshöhe liegt zwischen 2,4 und 3,5m . Ebenfalls für schwierige Innenbereiche wie Ausstellungsräume, Fertigungsstraße, Lager usw.

HEATSTRIP® Indoor (THS-Modelle) ist ein Heizstrahler mit mittlerer Leistung, der für geschützte Innenbereiche wie Verandas, Klassenzimmer, Hallen, Sportsäle usw. verwendet wird.

Allgemeine Empfehlungen für HEATSTRIP® Design:

Ideale Befestigungshöhe: 2,1m bis 2,7m. Die Obergrenze ist 3m in einer geschützten Umgebung im Freien.

• Idcale Befestigungsstelle: Deckenbefestigung, direkt über dem zu behizenden Bereich (z. B. über einem Tisch)
• Auf der Grundlage des auf der vorherigen Seite gezeugten Strahlungsbereichs wird für einen geschützten Außenbereich eine Mindestleistung von 500W / qm besteht. Für eine Punktheizunginnen wird eine minimale Heizleistung von 400W / qm empfohlen.

In der nachfolgenden Tabelle wird die Wärmeabstrahlung eines HEATSTRIP®-Modells (in qm) mit direkter Überkopf-Montage aufgezeichnet, und darüber auf der Grundlage von 3 verschiedenen Situationen. In einem Außenbereich zum Beispiel, der durch Wände, Café-Abschirmungen usw. gegen Wind geschützt ist, reicht das Modell THH1500EU für 3 qm und das Modell THH2400EU für 4,8 qm.

Bei Anwendungen mit geneigter Wandbefestigung kann die Wärmeabstrahlung um bis zu 40% reduziert werden. Die maximale Wärmeabstrahlung von der Wand beträgt 2m

MODEL INDOOR PROTECTED (m2) OUTDOOR ENCLOSED (m2) OUTDOOR EXPOSED (m2)

THH1500EU 3.75 3 2.5
THH2400EU 6	4.8 4
THH3200EU 8	6.4 5.3

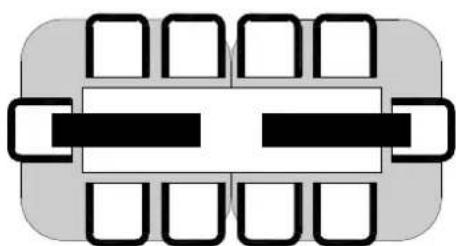

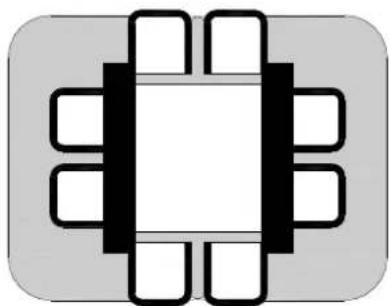

Tischanordnung

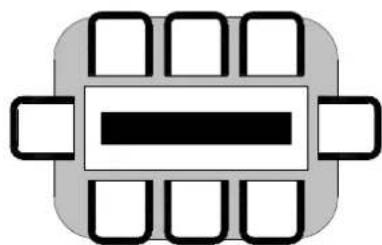

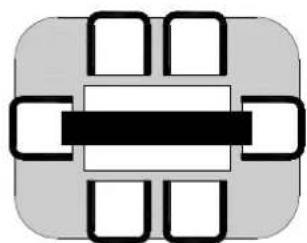

Für die Mehrzahl der Außenbereiche ist es am effektivsten, einen Tisch oder einen ähnlichen Bereichpunktuell zu beheizen. Die nachfolgenden Abbildungen bieten eine einfache Auswahlilfe für das ungebährte Modell und die Anzahl der Heizstrahler, die erforderlich sind, um gängige Tismanordnungen in Wohnungen zu beheizen.

Die Auschwitz basiert auf dem HEATSTRIP®-Modell, das in einer Höhe von 2,4 m montiert wird und einem überdachten, vollständig eingefassten Außenbereich.

THD1500

THD2400

THD2400

THD3200

THD3200

THD3200

2xTHD3200

2xTHD2400

HEATSTRIP

Anforderungen bei der Installation

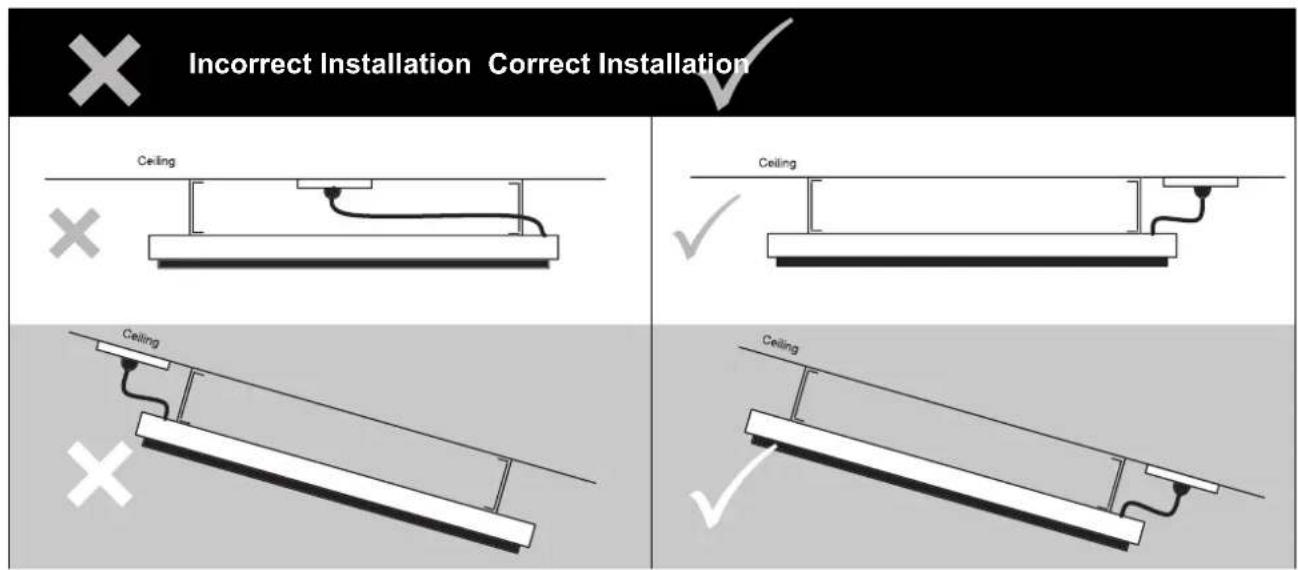

Die ideale Anbringungsposition des HEATSTRIP® Design ist an der Decke direkt über dem zu erwärmden Bereich. Sollte dies nicht möglich sein, kann der HEATSTRIP® Design an einer Wand in einem abwarts geneigten Winkel angebracht werden. In einer solchen Situation ist darauf zu achtenden, dass die Befestigungshöhe zwischen 2,4 und 3,0m liegt und der Tisch nicht weiter als 3,0m von der Wand entfernt ist.

Bei einer Anbringungshöhe über 3,5m wird empfohlen, das als Option erhältliche Zubehör zu verwenden, damit der Heizstrahler noch in ciner Höhe zwischen 2,4 bis 3,5m hangt, sodass der HEATSTRIP® einen optimalen Wirkungsgrad erbringt. Im Abschnitt Zubehör für die Befestigung findensich weitere Informationen. Die elektrischen bzw. allgemeinen Stromanschluss)dürfen sich nicht an der Rückseite des Heizstrahlers befinden. Sie sollenn sich außerhalb des tatsächlichen Wirkungsbereiches eines Gerats befinden, damit sich möglichst weniger Hitze hinter den Geräten staut. Soll der Heizstrahler an einer gencigten Flächc montiert werden (z. B. gewölbc Deckc), ist Sicherzustellen, dass sich der elektrische Anschluss am tiefsten Punkt des Heizstrahlers befindet.

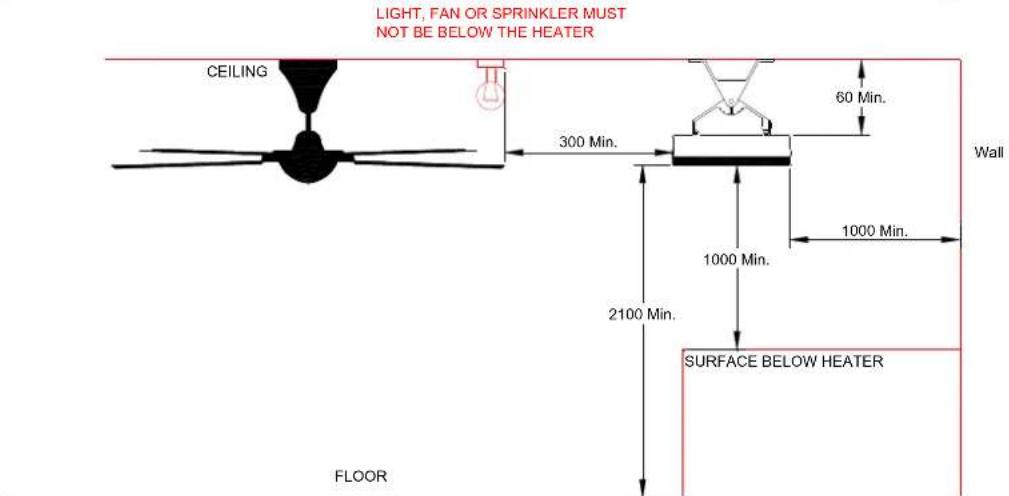

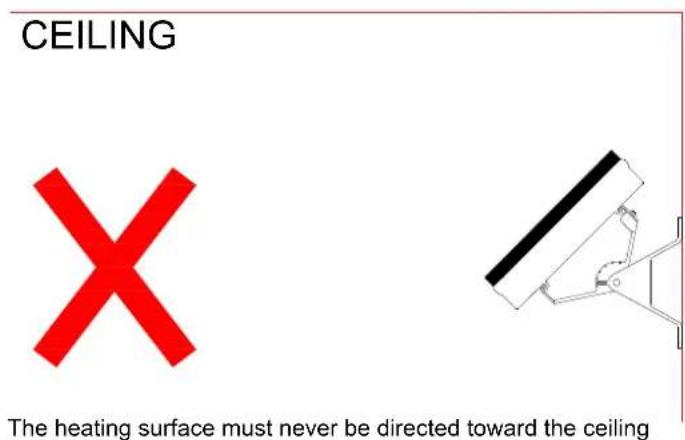

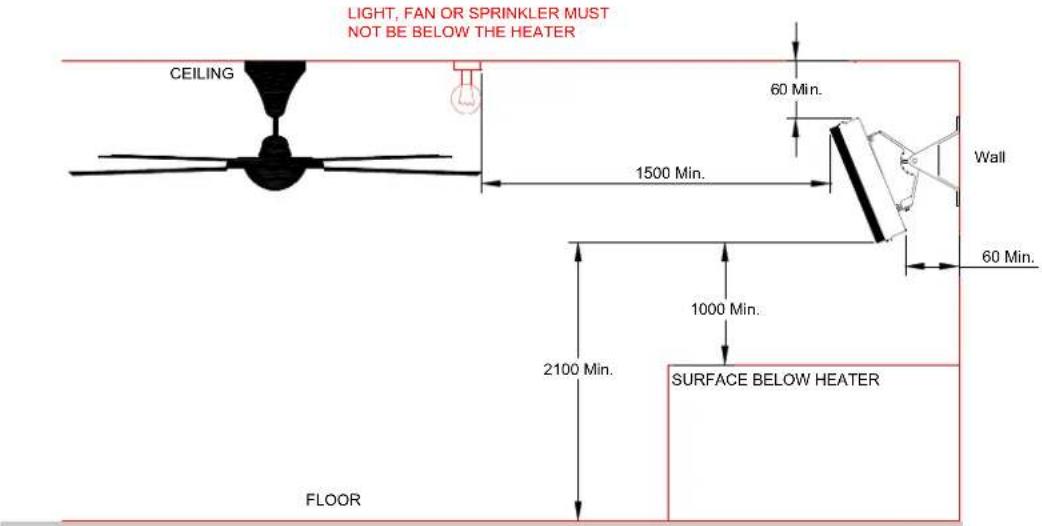

Befestigungsort — Auf den nachstehenden Abbildungen werden die jeweils empfohlenen Mindestabstände gezeigt. LIGHT. FAN OR SPRINKLER MUST

Angled Wall Installation

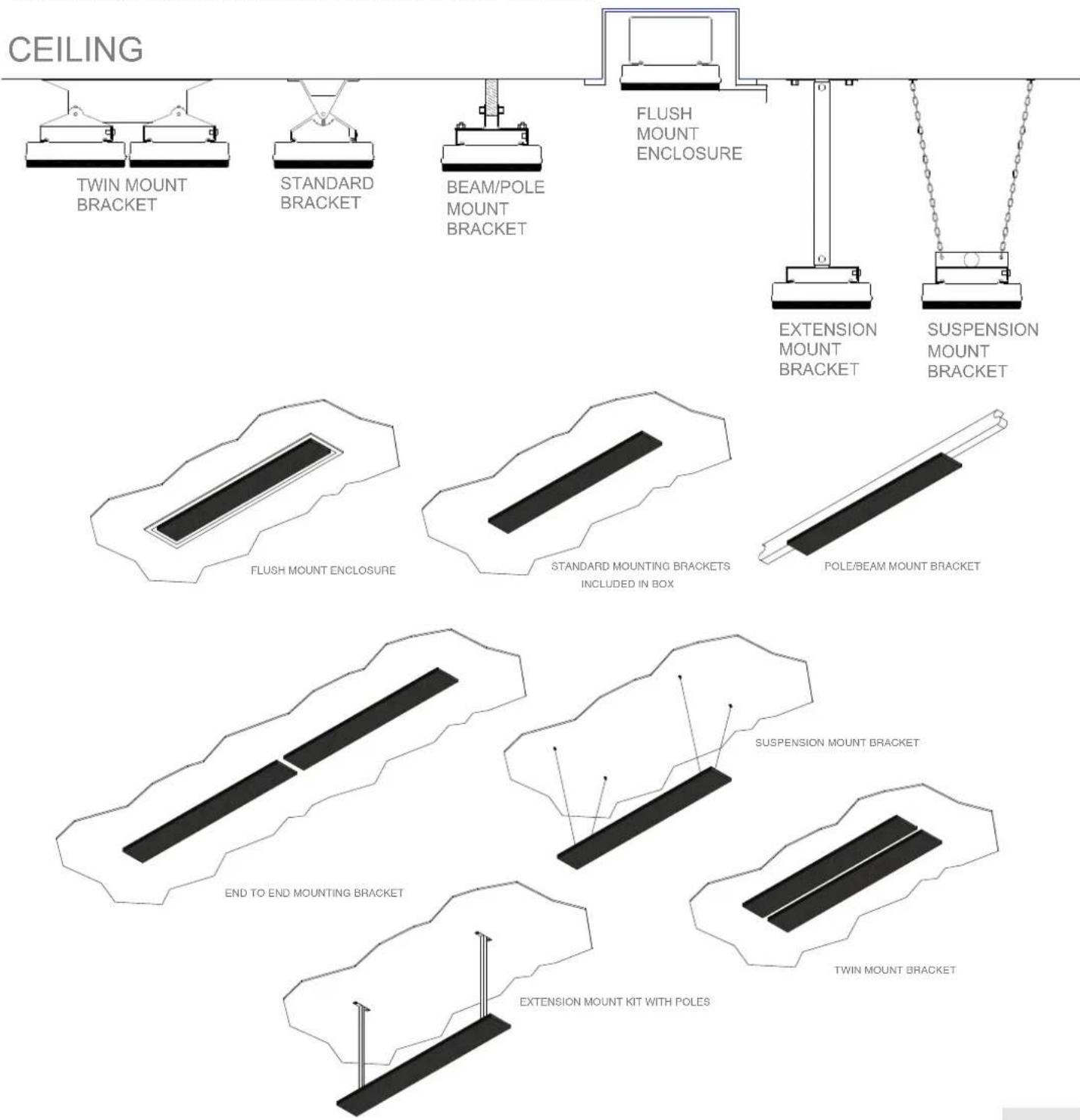

Möglichkeiten zur Befestigung

Mit den im Licferumfang enthaltenen standardmäßigen Befestigungsbügeln verlauft die Anbringung des HEATSTRIP® Design schnell und einfach. Für andere, nicht ganz optimale Stellen sind viel verschiedene Zubehörteile erhältlich (sieheitte auch die nachstehenden Abbildungen).

Die HEATSTRIP® Design-Modelle können direkt an der Decke oder nach unten abgewinkelt an einer Wand montiert werden,deckenbündig eingebaut werden; an Ketten aufgehigt oder Stangen befestigt werden; an Balken oder Stangen angebracht werden; aneinandergereicht oder in 2 Geräten zusammen montiert werden. Weitere Informationen und Details zu jeder Montagemöglichkeit sind den nachfolgenden Seiten zu entnahmen.

Standardmäßige Montagebügel

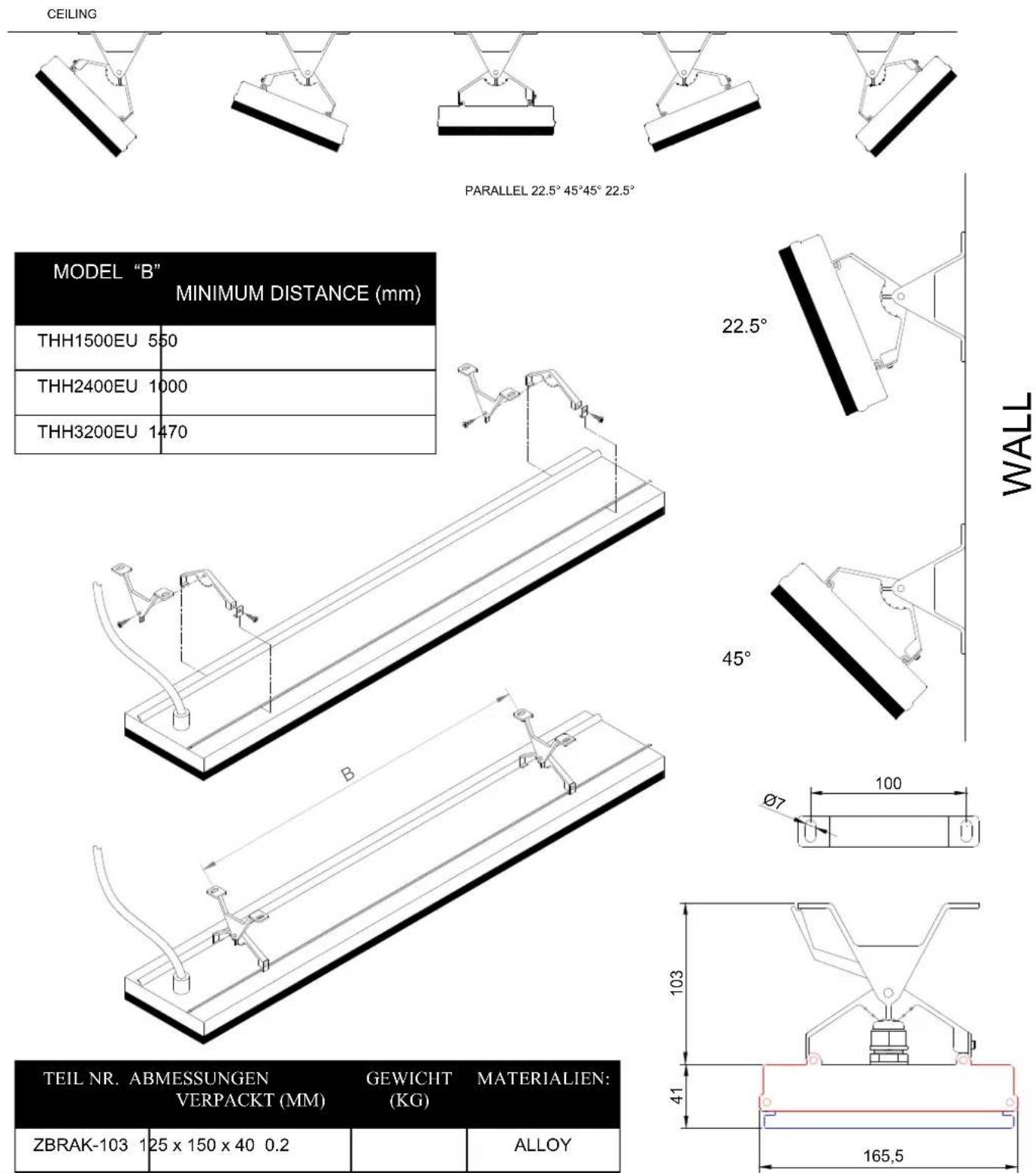

Im Lieferumfang des HEATSTRIP® Design ist ein Paar Standard-Montagebügel enthalten. Diese cinstellbaren Bügel ermögen die direkte Wand- oder Deckemontage und werden mit vorab eingestellt den Winkeloptionen oder parallel gelicifert (22,5° und 45°).

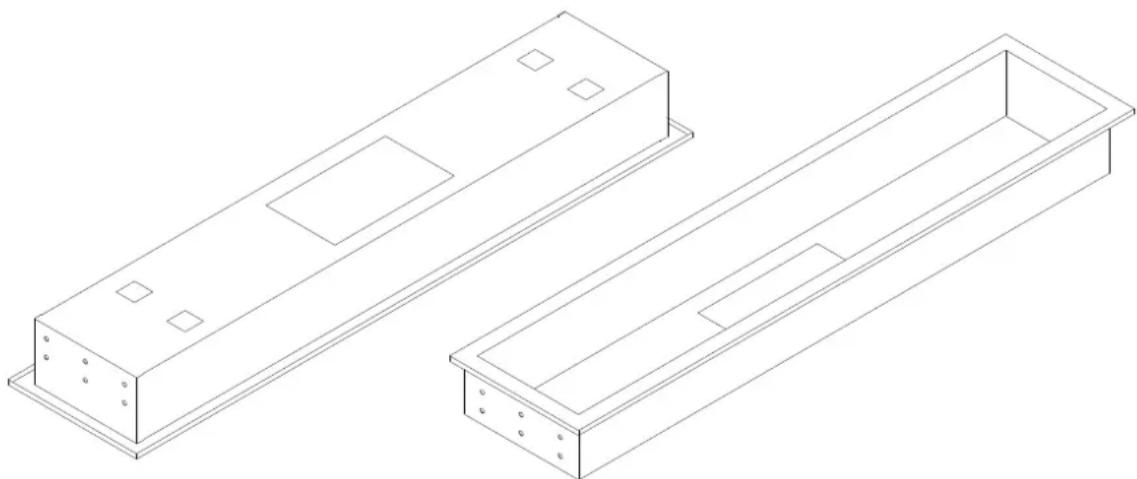

Einbaugehause

Das Einbaugehäuse ist die ideale Möglichkeit den HEATSTRIP® sauber in einer Decke zu installieren. Es gibt sie für alle HEATSTRIP®-Modèle und sie werden als einteilige Einheit zur Montage von Heizstrahlern gefelfert. Unterputzmontage ist möglich bei Decken aus Gips oder Holz.

Eine ideale Befestigungshöhe beträgt 2,5 - 2,7 m, bei einer maximalen Deckenhöhe von 3,0 m in einem eingefassten Außenbereich. Die maximale Befestigungshöhe sollte bereits eingehalten werden, anderenfalls kann sich die Leistung der Geräte verringgen.

Die Front des Gehäuses besteht aus Edelstahl Typ 316 und das Gehäuserrückteil aus schwarzem, verzinktem Stahl.

Weitere Informationen entnahmen Sieitte dem Installationshandbuch.

Sicherheit

Lassen Sie keine Kabel, Einrichtungsgegenstände, brennbare Materialien oder andere Gegenstände in Kontakt mit der Oberfläche des Einbaugeháuses kommt.

Das Einbaugehäuse muss entspruchend den Anweisungen montiert werden. Achten Sie damit besonders auf die Mindestabstände. Die Heizung muss auf eine feste Halterung oder Befestigung angebracht werden.

Wartung des Einbaugehäuses

Das Einbaugehäuse besteht aus langlebigen Materialien. Durch regelmäßige Pflege und Wartung Ihres Produkttes wird die Lebensdauer verlangert.

Es wird empfohlen, die Oberflächen des Einbaugeháuses mit einem weichen Tuch mit mildem Reinigungsmittel abzwischen, um Verunreinigungen aus der Umgebung zu entfernen. Wischen Sie danach nochmals mit einem sauberen Tuch darüber, um sicherzustellen, dass jegliches Reinigungsmittel entfernt ist.

Alle Chemikalien in der Atmosphäre einschließlich Zigarettenrauch, Umweltverschmutzung usw. werden die Oberfläche des Einbaugehauses verschmutzen. In thisem Fall kann eine zusätzliche Reinigung und Wartung erforderlich sein. Durch das Reinigen mindestens alle drei Monate wird die Verschmutzung reduziert und die Oberfläche so sauber wie möglich gehalten. Wenn sich das Einbaugehause in einer korrosiven Umgebung befindet, z. B. Salznebel, empfehlen wir Ihnen, das Einbaugehause jeder Wohe zu reinigen.

Vor dem Reinigen oder der Kontrolle muss die Heizung abgeschelt werden und vollständig abgekühlt sein. Verwenden Sie keine abrasiven Materialien oder Produkte zur Reinigung des Einbaugehäuses, einschließlich Lösungsmittel, zitrushaltiger Reinigungsmittel oder anderer aggressiver Reinigungsmittel.

Stellen Sie beim Umgang mit dem Einbaugehause sicher, dass ihre Hände sauber sind oder dass Sie saubere Handschuhe tragen, da Fett oder Schmutz Spuren auf der Oberfläche der Hezung hinterlassen können.

Reinigen Sie das Einbaugehause nicht mit Hochdruckwasser. Spritzen Sie weder das Einbaugehause noch die Heizung mit Wasser ab, da Wasser in den Deckenhohlraum gelangen kann.

ANSICHT VON OBEN

ANSICHT VON UNTEN

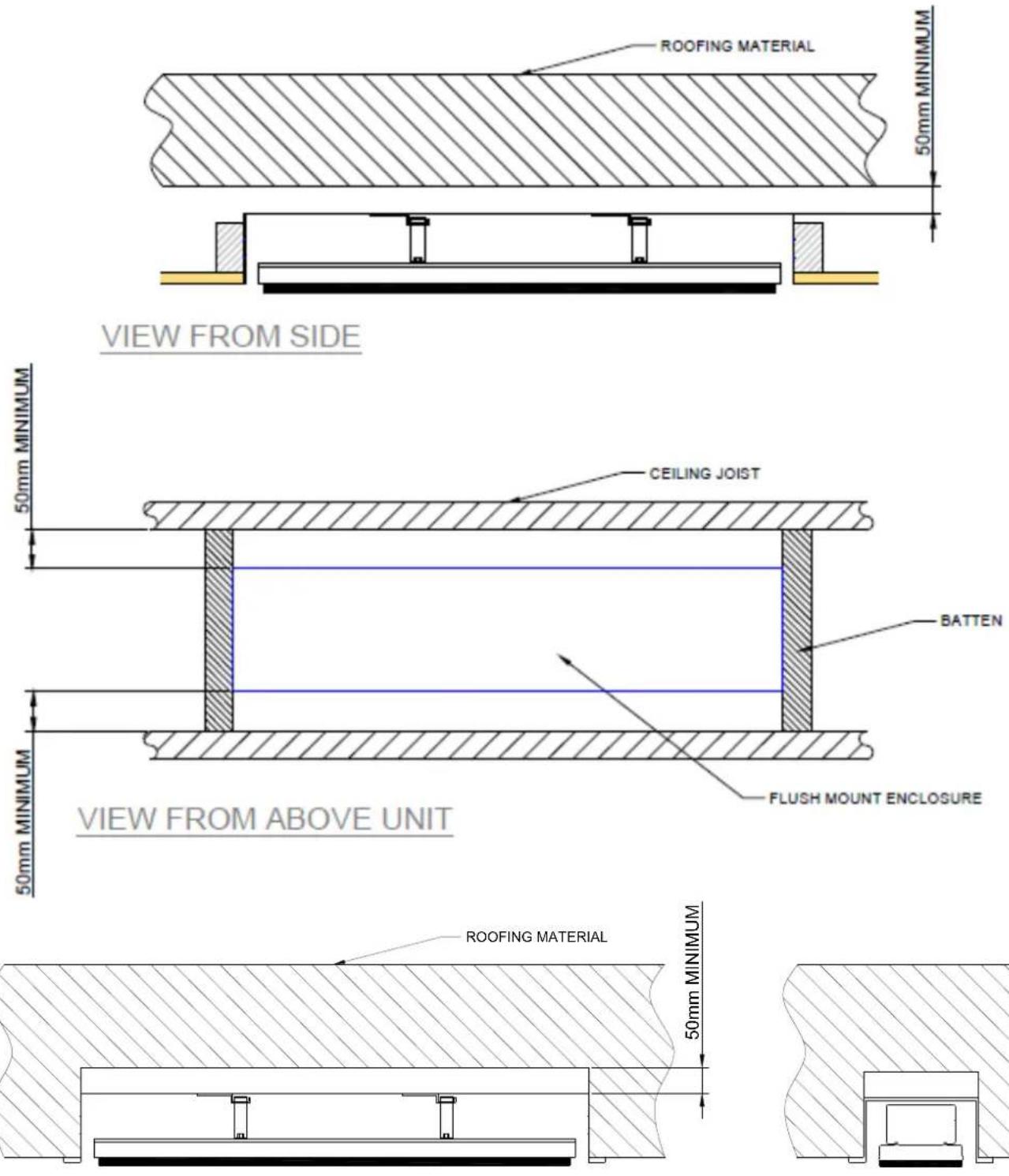

Einbaunahme - Einbauabstände

In den Darstellungen unter wird der Mindestabstand zur Montage des Einbaugehäuses gezeigt.

Es ist zwingend notwendig, dass alle Kabel, Trägermaterialien, Isolierungen und weitere Materialien von der Rückseite und den Seiten des Einbaugehäuses fern gehalten werden.

CONCRETE CEILING

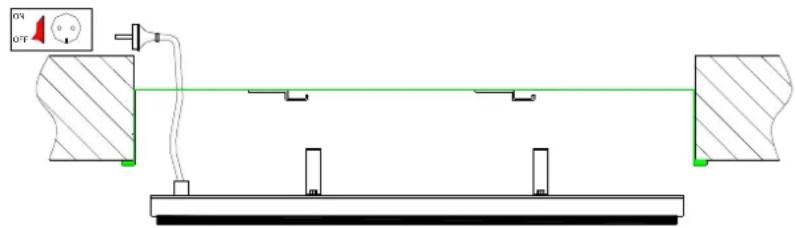

Einbauanweisungen

Stellen Sie sicher, dass alle Mindestabstandsanforderungen erfüllt werden und die verwendeten Materialien ihren örtlichen Bauvorschriften entsprechen.

Stellen sie vor der Installation des Einbaugehäuses sichere, dass die Baustelle entsprechendVBorbereitet ist, das Loch auf die richtige GrBe zugeschnitten ist und die Befestigungspunkte safer befestigt sind.

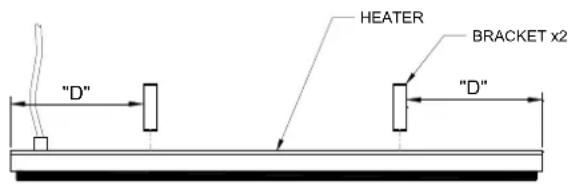

SCHRITT 1: Bringen Sie die Klammern an der Rückseite der Heizung an. Die Abmessungen fur den Abstand der Klammern sind in der Tabelle aufgefuhrt.

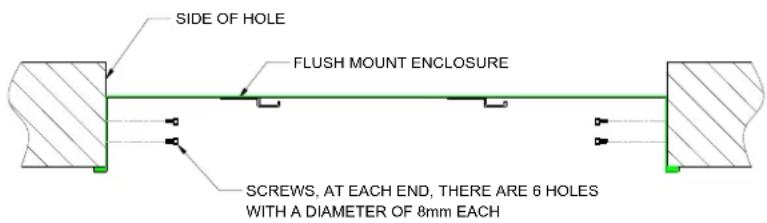

SCHRITT 2: Schrauben Sie das Einbaugehause in die Leisten.
HINWEIS: Die Schrauben sind nicht im Lieferumfang enthalten.

SCHRITT 3: Wenn kein Zugang zum Dach vorhanden ist, schreiben Sie die Heizung an die Stromversorgung an und stellen Sie sicher, dass das Gerät ausgeschaltet ist.

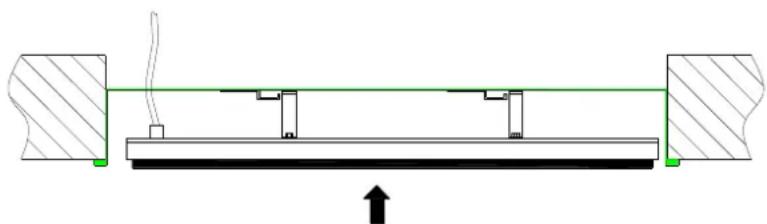

SCHRITT 4: Hebem Sie die Heizung in das Einbaugehause und stellen Sie damit sich, dass sich die Klammern geben dem Gehäuse befinden.

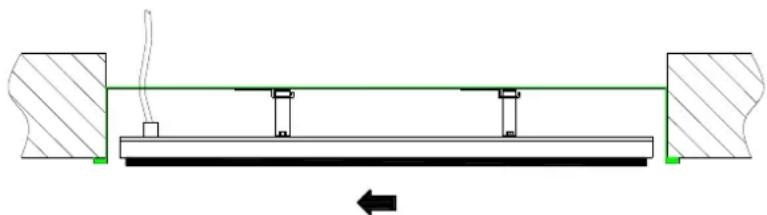

SCHRITT 5: Drucken Sie die Heizung nach links und stellen Sie safer, dass die Klammern in die Halterungen greifen. Sie rasten dann ein. Bewegen Sie die Heizung, um sicherzustellen, dass sie safer befestigt ist.

MODELL “D” ABSTAND VOM ENDE ZUR KLAMMER (mm)
THH1500AEU 150
THH2400AEU 370
THH3200AEU 425

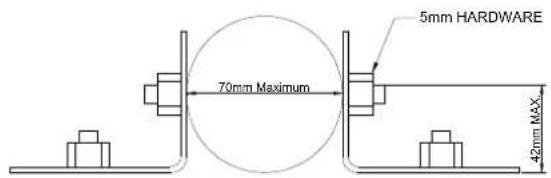

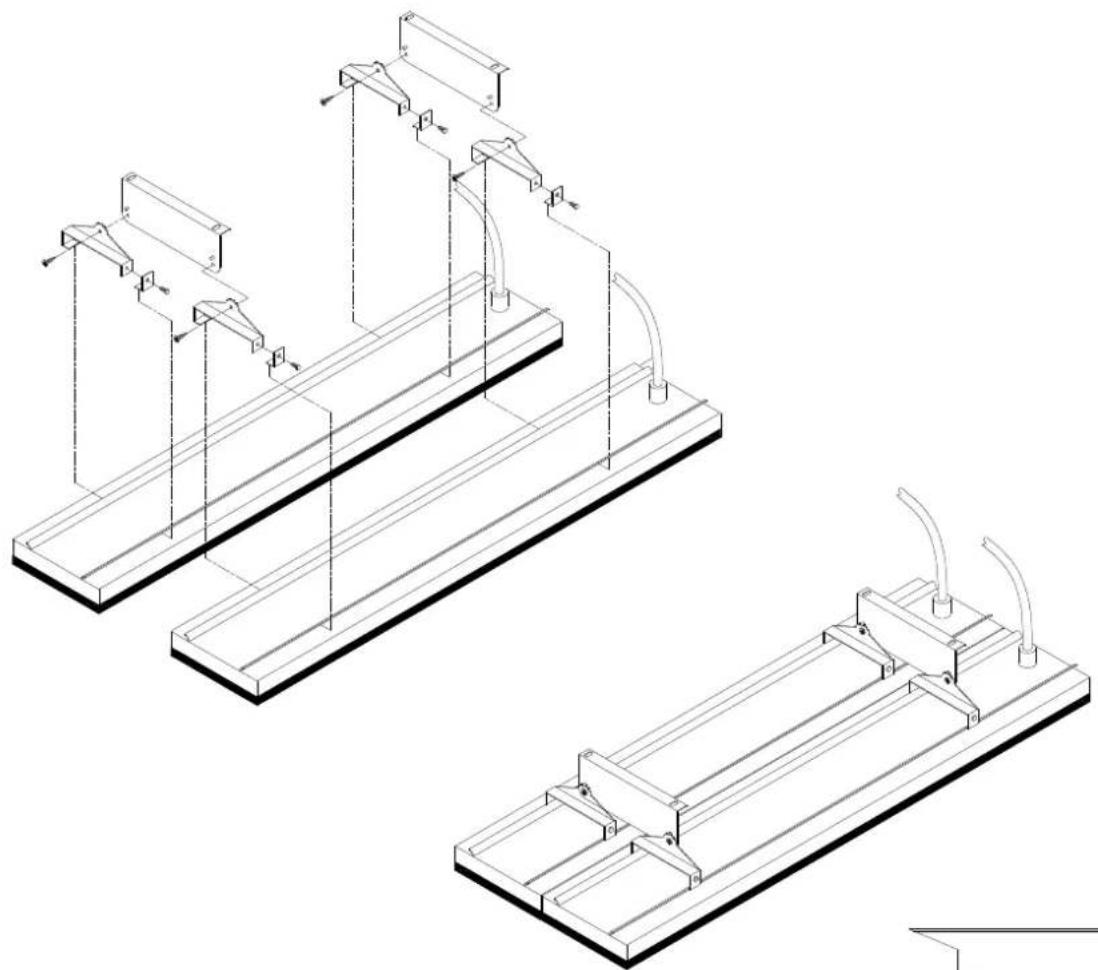

Stangen-/ Balkenmontage-Set

Schrauben zum Anbringen am Balken oder an der Stange sind nicht im Lieferumfang enthalten.

Mindestdurchmesser der Stange 20~mm

Maximaler Durchmesser der Stange 70~mm

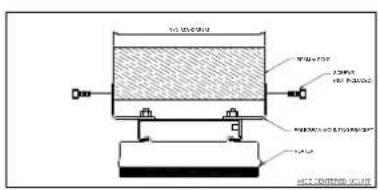

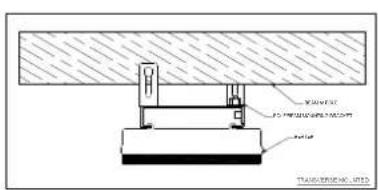

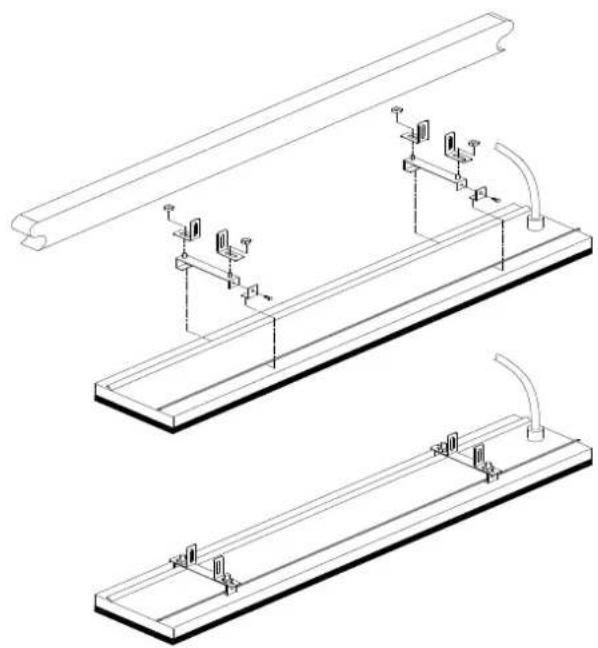

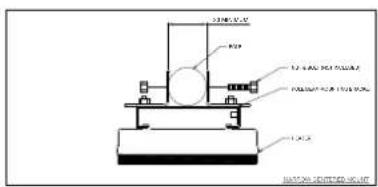

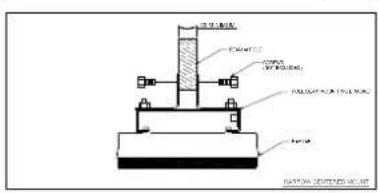

These Montagemöglichkeit eignet sich für Schirmstreben. Der Balken/die Stange kann direkt oben auf dem Montagebügel angebracht werden.

Das optionalc Stangcn-/Balkcn-Montagcbugcl-Sct ist geeignet fur die Montage von HEATSTRIP®-Modellen an Balken, Dachsparren, Stangen, Schirmstreben usw

PART No	PACKAGED DIMENSIONS (mm)	WEIGHT (kg)	MATERIALS
THHAC-001	150 x 150 x 50 0.5		316 SS

Bügel Duo-Befestigung

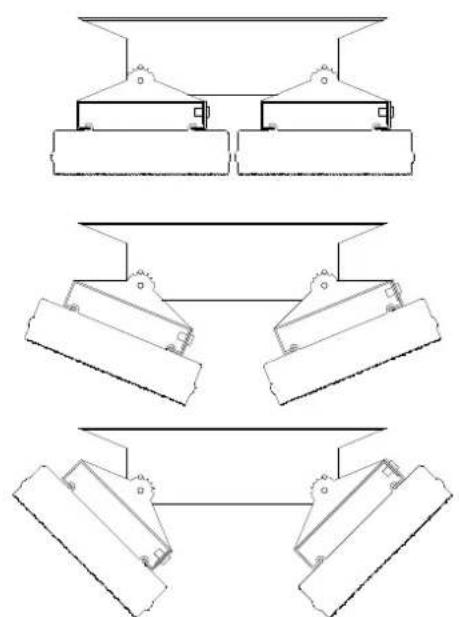

Mit dem als Option erhältlichen Duo-Befestigungsbügel konnen (2) Geräte des HEATSTRIP DesignNBebeneinander - entweder parallel oder geneigt, wie dies auf der Abbildung rechts gezeigt wird - angebracht werden. Dies ist ideal für Situationen, in denen eine größere Wärmeabstrahlung besteht wird oder wenn es Beschrankungen bei der Montage gibt (wie bei Durchgängen zwischen 2 Tischreihen).
Der Duo-Befestigungsbügel kann auch zusammen mit dem Verlängerungsbügel und den Stangen verwendet werden, um die Geräte von einer hohen Decke abzuseken.

TEIL NR. ABMESSUNGEN VERPACKT (MM)		GEWICHT (KG)	MATERIALIEN
THHAC-016	300 x 50 x 50 0.25		316 SS

Ganzseitige Montagebügel

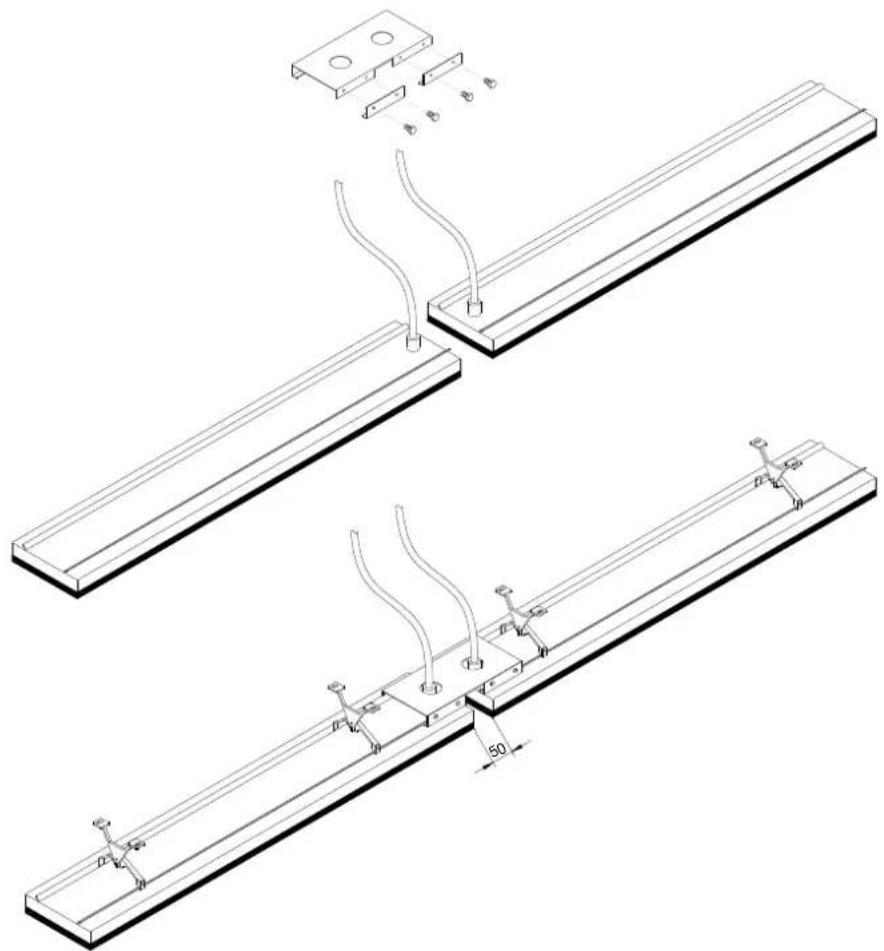

Mit dem ganzseitigen Biegel ist es möglich, mehrere Geräte in einer geraden Linie miteinander zu verbinden, sodass eine maximale Hitzeleistung bei einem ansprechenden Äußeren gewährleistet ist. Das empflicht sich besonderss für Bereiche mit langen Tischen, aber auch für Fertigungsstraßen, bei denen cine gleichbleibende Hitzeeinwirkung besteht wird.

Mit dem Bugel ist eine 50~mm große Lücke zwischen den Geräten als Zugang für den Stromanschluss möglich. Wie auf der nachstehenden Abbildung gezeigt wird, müssen die Gerate mit einander zugewandten Stromzufahren angeschlossen werden.

Der ganzeitige Montagebugel kann entweder zusammen mit dem standardmäßigen Montagebugel für die Decken-/Wandbefestigung oder dem Verlangerungsbugel und den Stangen verwendet werden.

TEIL NR. ABMESSAGENGEN VERPACKT (MM)		GEWICHT (KG)	MATERIALIEN:
THHAC-017	300 x 150 x 50 0.5		316 SS

Deckenhalter

Der Deckenhalter ist eine kostengünstige, einfache und effektive Möglichkeit, das HEATSTRIP®-Modell von hohen Decken abzuseken. Beträgt die Deckenhöhe eines eingefassten Außenbereichs mehr als 3,0m , oder 2,7m an einem exponenten Standort, ist es empfchlenswert, den Heizstrahler auf eine ideale Befestigungshöhe von 2,3 - 2,7m abzuseken. Der Deckenhalter ist für die Verwendung mit Ketten oder Kabeln geeignct.

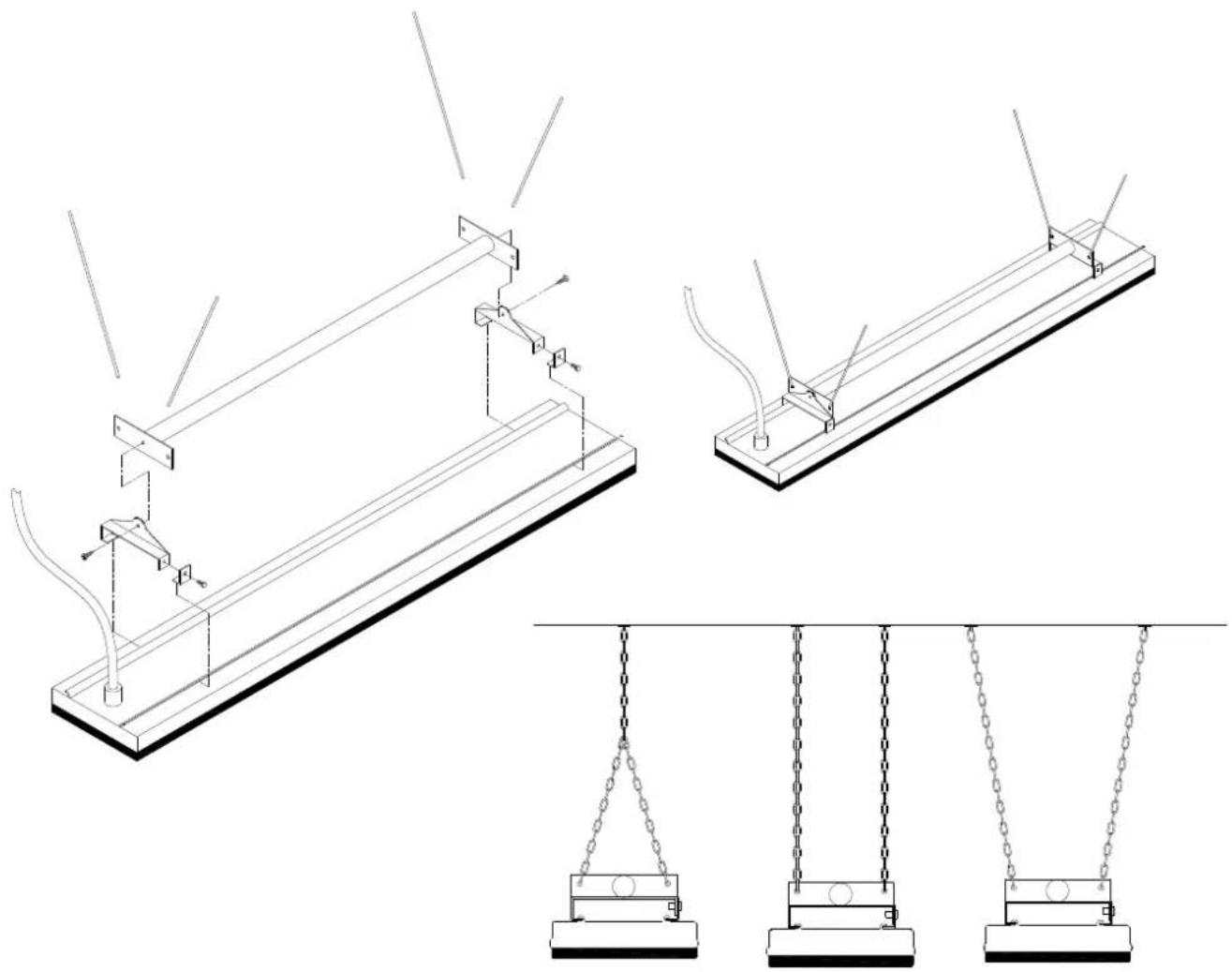

Gemäß nachfolgender Abbildung gibt es mehrere Möglichkeit einer Anordnung von Ketten und Kabeln.

Anmerkung: Ketten und Kabel gehoren nicht zum Lieferumfang des Heizstrahlers.

SUITABLE FOR MODELS	PART No	PACKAGED DIMENSIONS (mm)	WEIGHT (kg)	MATERIALS
THH1500EU	THHAC-002 300 x	150 x 50 1		316 SS
THH2400EU	THHAC-003 1200 x	120 x 50 2 316 SS
THH3200EU

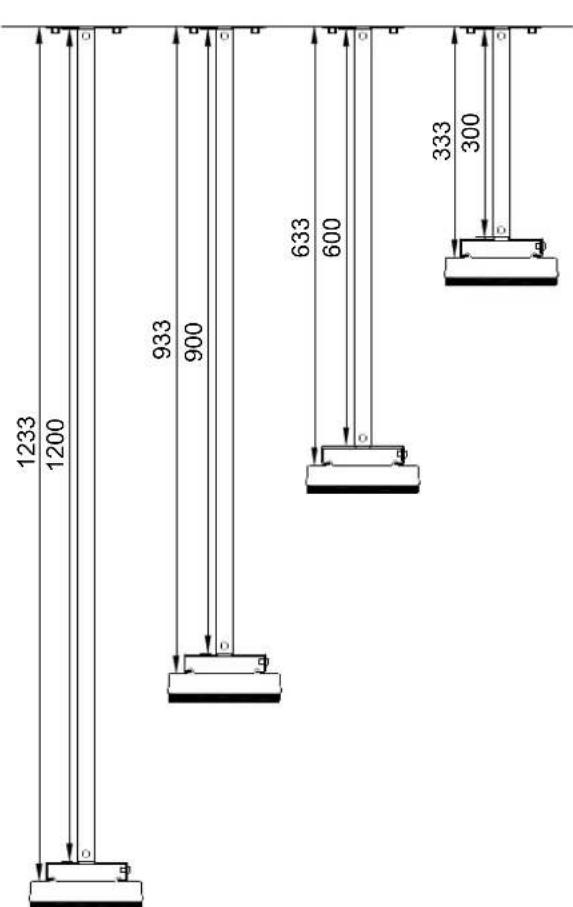

Veränderung Montagebürger

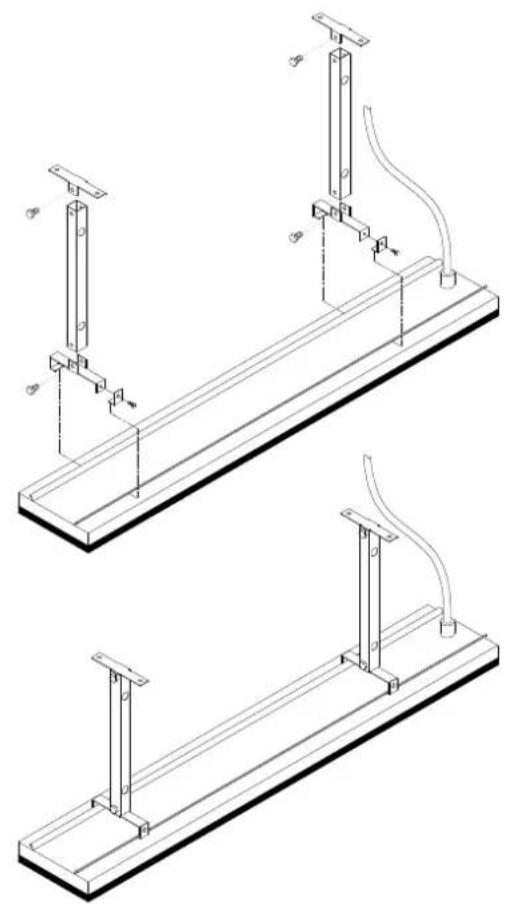

Mit dem Veränderungstiel für den Montagbüber kann der HEATSTRIP® Design mit festen Verbindungen niedriger unter Decken angebracht werden. Die Büber werden mit 25mm× 25mm× 1mm gianten Stangen (SHS) geliefert, die als Komplettssatz mit Buceln, nach Maß gesäften Stangen und Anschlüssen zur Verfugung stehen. Die Standardlängen bei dem Satz sind 300mm , 600mm , 900mm und 1200mm .

These Sets umfassen alle Biegel, Stangen und Schrauben, die fur die Verbindung mit den Heizgeräten benotigt werden, enthalten aber keine Schrauben fur die Deckenmontage.

TEIL NR. ABMESSAGENGENVERPACKT (MM)		GEWICHIT(KG)	MATERIALIE N:	NOTES
THHAC-004	150 x 150 x 50 1 316 SS			Brackets only(for use with 25x25x1mm tube)
THHAC-005	300 x 150 x 50 2 316 SS			Set enthalt Verlängerungsstange (2x300mm),Schrauben und Bügel
THHAC-006	600 x 150 x 50 2 316 SS			Set enthalt Verlängerungsstange (2x600mm),Schrauben und Bügel
THHAC-007	900 x 150 x 50 2.5		316 SS	Set enthalt Verlängerungsstange (2x900mm),Schrauben und Bügel
THHAC-008	1200 x 150 x 50 3 316 SS			Set enthalt Verlängerungsstange (2x1200mm),Schrauben und Bügel

Sicherheit

HEATSTRIP® Design wurde der IP-Klasse 55 zugeordnet, d. h., dass das Gerät für eine Wassereindringung von allen Seiten geeignet ist. Der HEATSTRIP® Design kann unbedenklich abgeschült werden. Der HEATSTRIP® wurde umfassenden Prüfungen unter Laborbedingungen unterzogen: im Werk von Thermofilm in Melbourne und bei Feldversuchen in Australien, Europa und im Ausland. Durch diese umfassenden Prüfungen kann sich der Käfer darauf verlassen, dass ihm ein hochwertiges Produkt zur Verfügung besteht.

In Tests bei unabhängigen Labors wurde bestätigt, dass den australischen und anderen internationalen Normen vollständig entspricht werden. Diese umfassen CE, AS/ANZ, UL/CSE.

Der Heizstrahler wird sowohl als Ausführung mit Stecker (2400 W) als auch festverdrahtet (3600 W) geliefert. In beiden Fällen muss der Stromanschluss von einem geprüften Elektriker gemäß den geltenden Bestimmungen für elektrische Anschüsse vorgenommen werden.

Der HEATSTRIP® ist ein Gerät der Klasse 1, das geerdet werden muss.

Während des Betriebs ist der Heizstrahler SEHR HEISS; berühren Sie deshalb bei der Verwendung keine Teile des Geräts. Das Gerät darf erst wieder 30 Minuten nach dem Abschalten berührt werden.

Dieses Gerat ist nicht für die Verwendung durch Personen (einschließlich Kinder) mit eingeschränkten körperlichen, sensorischen oder geistigen Eigenschaften oder mit einem Mangel an Wissen oder Erfahrung geeignet, es sei dann, dass sie von einer Person, die für ihre Sicherheit verantwortlich ist, eine Einweisung zur Verwendung des Gerats erhalten hat, oder diese Person ihr Handeln beaufsichtigt. Kinder mussen immer beaufsichtigt werden, damit gewährleistet ist, dass sie nicht mit dem Gerät speien.

Kabel, Einrichtungsgegenstände, Möbel, entzündliche Gegenstände oder andere Objekte)durfen nicht in Kontakt mit einer Oberfläche des Heizstrahlers kommt.

Bei einer Installation in einer feuchten Umgebung mussen Schalter und Regler des Heizstrahlers so angebracht werden, dass sie nicht von Personen in der Dusche oder Wanne bedient werden konnen.

Der Heizstrahler muss gemäß den Installationshinweisen angebracht werden; bzw. ist den Mindestabständen besondere Aufmerksamkeit zu widmen.

Der Heizstrahler muss an einer festen Halterung oder einem festen Bügel angebracht werden.

Der Heizstrahlerarf nichtdirektüberodervoreinemStromanschlussangebrachtewerden.

Bei erer Storung des Heizstrahlers oder einem defekten Stromkabel musd Gerat zum Verkafer zuruckgebracht werden, sodass es Grand Hall Europe B.V. zur Reparatur eingeschiedt werden kann.

Instandhaltung

Der HEATSTRIP® Design besteht aus soliden Materialien, aber davon führn eine regelmäßige Pflege und Instandhaltung Ihres Heizstrahlers zu einer längeren Lebensdauer des Geräts.

Es wird empfohlen, den Heizstrahler abzuspritzen und die Oberflächen mit einem feuchten Tuch und einem milden Reinigungsmittel vorsichtig abzureiben, um die aus der Umgebung stammenden Verunreinigungen zu entfernen. Danach mussen alle Reinigungsmittel vom Heizgerat abgeschült werden. Sümmtliche Chemikalien aus der Umgebung (wie Zigarettenrauch und Abgase) führen zu Verfärbungen der Geräteoberfläche. In thisem Fall sind eine zusätzliche Reinigung und Wartung erforderlich. Wenn das Gerät mindestens alle drei Monate gereinigt wird, kommt es zu weniger Ablagerungen und behält es ein optimales Ausschen. Sollte der Heizstrahler in einer korrosiven Umgebung (z. B. am Meer) stehen, wird empfohlen, das Gerät jeder Wohe mit klarem Wasser abzuspelen. Stellen Sie den Heizstrahler nach der Reinigung für 20 Minuten ein, damit Wasserreste trocknen und sich keine Flecken bilden. Der Heizstrahler muss vor der Reinigung und Inspektion ausgeschaltet werden und vollständig abgekühlt sein. Benutzten Sie keine scheuernden Mittel oder Produkte zur Reinigung des Heizstrahlers (dies umfasst Lösungsmittel, Reinigungsmittel auf Zitronenbasis oder andere scharfen Reinigungsgrokte).

Achten Sie auf saubere Hände beim Umgang mit dem Heizstrahler oder tragen Sie saubere Handschuhe, weil Schmutz zu Verunreinigungen auf dem Gerät führen kann. Benutzen Sie zum Säubern keinen Hochdruckreiniger, sondern spritzen Sie das Gerät nur weniger ab.

Garantiebedingungen und -bestimmungen

Grand Hall Europe B.V.garantiert dem Originaleigentümer, dass die Produkte HEATSTRIP® Design für einen Zeitraum von 12 Monaten ab dem Zeitpunkt des Ankaufs weder Mängel am Material noch Mängel bei der Verarbeitung aufweisen;这点 can be found in the following sections.

Für einen Garantieanspruch muss den folgenden Auflagen entsprochen werden:Der HEATSTRIP® muss entsprechend den Installationshinweisen und den geltenden elektrischen Vorgaben und Bestimmungen installiert werden.

• Der HEATSTRIP® muss entsprechend den im Installationshandbuch dargelegten Hinweisen instand gehalten und gereinigt werden.
  In Hinsicht auf den Leistungsbedarf werden weder direkt noch indirekt Garantien gegeben. Die Wahl des Gerats bzw. der Geräte hängt vollig von der Systemauslegung und den Leistungen ab, wie diese vom Käufer bestimmt wurden.
  Der Kunde hat das Gerät weder repariert, geöffnet noch auf eine andere nicht gestattete Weise geändert.
  In thiser Garantie werden Schaden am Produkt oder den Einzelteilen ausgeschlssen, die auf Faktoren zuruckzuführen sind, auf die Grand Hall Europe B.V. keinen Einfluss hat, dies ein- aber nicht ausschlieblich zweckentfremdete Verwendung, Veränderungen am Produkt, unsachgemäß Installation, unrichtige Stromversorgung, Beschadigungen bei der Lieferung, unrichtige Anwendung, Missbrauch, fehlerhafteutzung, Vandalismus, mangelhafte Instandhaltung oder Unfälle.
  Die Verpflichtungen von Grand Hall Europe B.V. beschranken sich auf eine Reparatur oder einen Austausch derjenigen Produktteile, die nach dem Ermessen von Grand Hall Europe B.V. defekt sind.
• Der Kunde kommt allein für die im Rahmen der Rücksendung des Produktes an das Werk von Grand Hall Europe B.V. (oder einen anderen schriftlich von Grand Hall Europe B.V. bezeichneten Ort) anfallenden Transportkosten auf.
  Samtliche Produkte werden vor dem Versand geprüft und inspiert, und unterliegen nach dem Transport von Grand Hall Europe B.V. dem Risiko des Kaufers, es sei dess, dass sie von Grand Hall Europe B.V. bis an den Zielort gebracht werden.
  Im Laufe der Zeit kann es zu Verfährbungen der Oberfläche kommt, die keinen Anspruch auf Garantieleistungen darstellen.
  Es kann zu einem Verformen oder Verbieten des Heizstrahlers kommt, ohne dass dadurch ein Garantieanspruch entstehen.
  Weder Produkte noch Einzelteile werden vor einer Prüfung des fehlerhaften Produkts oder der Einzelteile seitens Grand Hall Europe B.V. oder eines befugten Vertreters von Grand Hall Europe B.V. bereitgestellt.
  Grand Hall Europe B.V. übernimmt keine vor Ort anfallenden (Arbeits-) Kosten im Rahmen des Austauschs von Teilen, einer Reparatur, Demontage, Installation, Instandhaltung, des Transports oder der Handhabung von Teilen fürGPCne und haftet ferner nicht fur Teile, die ohne ein schriftliches Einverstandnis repariert oder ersetzt werden. Grand Hall B.V. übernimmt keine Haftung fur Ausfälle oder Verzogungen bei der Einhaltung ihrer Garantieverpflichtungen, die auf Faktoren zuruckzufahren sind, die außerhalb ihrer Einflussnahme liegen; dies umfasst ein- aber nicht ausschlieblich rechtliche oder staatliche Einschränkungen, Streiks, Brand, Hochwasser, extreme Witterungsbedingungen und eine verzogerte Lieferung von Einzelteilen.

Sollte sich bei der Ankunft hersausstellen, dass Produkte defekt sind, ist die Transportfirma umgehend über den Zustand in Kennnis zu setzen, der außer dem auf den Frachtpapieren festgehalten wird. Sollten sich Beschädigungen erst nach dem Auspacken hersausstellen, ist eine sofortige Inspektion seitens der Transportfirma zu verlangen, und haben die Beschädigungen auf den Frachtpapieren deutlich angeführct zu werden.

Der Kunde gewährleistet, das Produkt unter Beachtung der folgenden Bestimmungen zu verwenden:

Die von Grand Hall Europe B.V. im gewissen Abständen bereitgestellten Informationen werden beachtet.
Samtliche staatlichen und vor Ort geltenden Bestimmungen werden beachtet, dies ein- aber nicht ausschließlich der geltenden elektrischen Auflagen, Umweltgesetze sowie der Bestimmungen zur Installation, Lagerung, Verwendung, Handhabung und Wartung der Produkte.
Samtliche erforderlichen und angemessenen Vorsichts- und Sicherheitsmaßnahmen in Bezug auf die Installation, Lagerung, Verwendung, Handhabung und Wartung der Produkte werden beachtet.

VERTRIEBEN VON:

HERGESTELLT VON:
