Produkttyp	Küchenhaube
Marke	Boretti
Modell	SHP600
Mindestabstand über dem Kochfeld	65 cm
Durchmesser des Abluftrohrs	min. 150 mm
Betrieb	Abluft nach außen oder Umluft (mit Aktivkohlefilter)
Motorstufen	4 Stufen
Beleuchtung	Boretti Lumina LED
Wärmesensor	Ja (automatische Geschwindigkeitsanpassung)
Timerfunktion (Dauerbetrieb)	Ja (5, 10 oder 20 Minuten)
Filtersättigungsanzeige	Ja (Fettfilter 40h, Aktivkohlefilter 120h)
Fettfilter	Waschbar (in der Spülmaschine bei niedriger Temperatur)
Aktivkohlefilter	Austausch alle 4 Monate (nicht waschbar)
Elektrischer Anschluss	Netzspannung (siehe Typenschild)
Reinigung	Regelmäßige Reinigung mit neutralen Reinigungsmitteln
Sicherheit	Nicht ohne Filter verwenden, offene Flammen verboten
Reparierbarkeit	Austausch der LED-Lampe durch den Kundendienst
Dauerbetrieb (Timer)	Ja, einstellbar (5, 10, 20 Min.)

Häufig gestellte Fragen - SHP600 BORETTI

Wie groß muss der Mindestabstand zwischen Dunstabzugshaube und Kochfeld sein?

Die Haube muss mindestens 65 cm über dem Kochfeld angebracht werden. Wenn die Bedienungsanleitung des Kochgeräts einen größeren Abstand vorschreibt, ist dieser einzuhalten.

Wie installiere ich das Abluftrohr?

Verwenden Sie ein Abluftrohr mit einem Mindestdurchmesser von 150 mm. Befestigen Sie es mit Klebeband (keine Schrauben), um die Rückstauklappe nicht zu blockieren. Es sollte so kurz und glatt wie möglich sein.

Kann ich die Haube im Umluftbetrieb verwenden?

Ja, wenn eine Abluft nach außen nicht möglich ist. Sie müssen dann Aktivkohlefilter (nicht im Lieferumfang) einbauen. Die gefilterte Luft gelangt durch die seitlichen Öffnungen zurück in die Küche.

Wie reinige ich den Fettfilter?

Reinigen Sie ihn einmal im Monat von Hand oder in der Spülmaschine bei niedriger Temperatur mit einem kurzen Programm. Verwenden Sie milde Reinigungsmittel.

Wann muss der Aktivkohlefilter ausgetauscht werden?

Der Aktivkohlefilter muss mindestens alle 4 Monate ausgetauscht werden. Er ist nicht waschbar und nicht wiederverwendbar.

Wie stelle ich den Timer (Dauerbetrieb) ein?

Drücken Sie die Taste E: einmal = 5 Min., zweimal = 10 Min., dreimal = 20 Min. Die Taste blinkt zur Bestätigung. Zum Deaktivieren drücken Sie erneut E.

Was bedeutet das Blinken der Taste F?

Die Taste F blinkt, um anzuzeigen, dass der Fettfilter gereinigt (nach 40 Betriebsstunden) oder der Aktivkohlefilter ausgetauscht werden muss (nach 120 h) wenn Sie im Umluftbetrieb verwenden.

Wie setze ich die Filteranzeige zurück?

Drücken Sie die Taste F, um die Anzeige zurückzusetzen, nachdem Sie den Filter gereinigt oder ausgetauscht haben.

Was tun, wenn die LED-Beleuchtung nicht mehr funktioniert?

Die Boretti Lumina LED-Beleuchtung kann nur durch den technischen Kundendienst von Boretti ausgetauscht werden. Kontaktieren Sie den Kundendienst.

Ist es möglich, mit offener Flamme unter der Haube zu kochen?

Nein, das ist strengstens verboten. Offene Flammen beschädigen die Filter, die Elektronik und können einen Brand verursachen. Verwenden Sie stets Elektro- oder Induktionskochfelder.

BEDIENUNGSANLEITUNG SHP600 BORETTI

Herzlichen Glückwunsch! Jetzt nennen Sie offiziell ein Boretti-Gerät Ihr Eigen.

Bei der Entwicklung Ihres Geräts haben wir alles getan, damit Sie als Koch im Mittelpunkt stehen. Deshalb halten Sie auch keine Anleitung im Format eines Telefonbuchs in Händen, sondern ein handliches, sehr gut lesbares Exemplar. Genau so ist auch Ihr Gerät, das heißt: verständlich und übersichtlich.

Wir empfehlen Ihnen, vor Inbetriebnahme Ihres Geräts diese Anleitung aufmerksam durchzulesen, damit es nicht zu Problemen kommt.

Falls nach dem Lesen der Anleitung oder im Einsatz noch Fragen zum Produkt auftauchen, können Sie sich jederzeit an uns wenden.

Wir wünschen Ihnen viel Spaß mit Ihrem Gerät!

Boretti

Beachten Sie auch die Zeichnungen auf den letzten Seiten mit den alphabetischen Verweisen aus dem erläuternden Text.

Achtung: Die Anweisungen in diesem Text müssen unbedingt beachtet werden.

Jegliche Haftung für eventuelle Schäden oder Brand des Geräts, die durch eine Nichtbeachtung der Anweisungen in dieser Anleitung entstehen, wird abgelehnt.

Montage

Die Abzugshaube muss mindestens 65 cm über der Kochstelle montiert werden. Wenn in der Einbauanleitung der Kochstelle ein größerer Abstand vorgeschrieben wird, ist dieser einzuhalten. Montieren Sie die Abzugshaube in einer solchen Weise, dass sie jederzeit einfach und ohne Schäden wieder von der Wand abgebaut werden kann. Dies für den Fall eventueller zukünftiger Reparaturarbeiten.

Die Abzugshaube muss an ein Abzugsrohr mit einem Durchmesser von mindestens 150 mm angeschlossen werden. Dies ist sehr wichtig für die Lebensdauer und Absaugleistung der Abzugshaube.

Abzugsrohr

Das Abzugsrohr muss direkt an das Motorgehäuse angeschlossen werden. Achten Sie bei der Montage des Abzugsrohrs darauf, dass die Rückschlagklappe nicht klemmt! Wir empfehlen, das Abzugsrohr mit Band zu befestigen und nicht mit Schrauben.

Es empfiehlt sich, das Ablaufrohr so kurz wie möglich und mit möglichst wenigen Bögen auszuführen. Weiterhin empfiehlt es sich, ein glattes Rohr zu verwenden, um den Widerstand möglichst gering zu halten. Dies ist von größter Bedeutung für eine optimale Funktion der Abzugshaube.

Achtung: Die Abzugshaube wird ohne Abzugsrohr geliefert.

Wenn es nicht möglich ist, Dunst ins Freie abzuführen, kann die Abzugshaube in der Filterversion F (Umluft) betrieben werden, wobei Aktivkohlefilter eingesetzt werden. Die gefilterte Luft wird dann über die Öffnungen an der Seite wieder in die Küche rückgeführt.

Elektrischer Anschluss

Die Netzspannung muss mit der auf dem Typschild in der Haube angegebenen Spannung übereinstimmen.

Umweltvorschriften

Wenn das Gerät aus welchem Grund auch immer entsorgt werden soll, beachten Sie bitte Folgendes:

Geben Sie das Gerät bei der lokal zuständigen Firma für die Entgegennahme von Haushalts-Altgeräten ab. Bei entsprechender Verarbeitung können Wertstoffe in intelligenter Weise wiederverwertet werden. Bevor Sie das Gerät entsorgen, müssen Sie das Netzkabel abschneiden und zusammen mit dem Stecker entfernen.

Dieses Gerät besitzt die Kennzeichnung gemäß der europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte. In dieser Richtlinie sind die Vorschriften für die Sammlung und das Recycling der Altgeräte festgelegt, die für das gesamte Gebiet der Europäischen Union gelten.

Verwendung der Abzugshaube

Bedienung

In der ausgeschalteten Stellung wird durch Drücken einer beliebigen Taste die Standby-Funktion aktiviert und werden die Symbole mit weichem Licht beleuchtet, so dass Sie die Funktionen sehen und einstellen können. Durch erneutes Drücken einer der Tasten wird die entsprechende Funktion aktiviert und wird das Symbol blau beleuchtet. Um Energie zu sparen, ist eine Einrichtung vorhanden, die, nachdem alle Funktionen ausgeschaltet sind, die Tasten in die Ruhestellung versetzt und diese etwa 1 Minute lang mit weichem Licht beleuchtet werden. Danach werden sie ausgeschaltet.

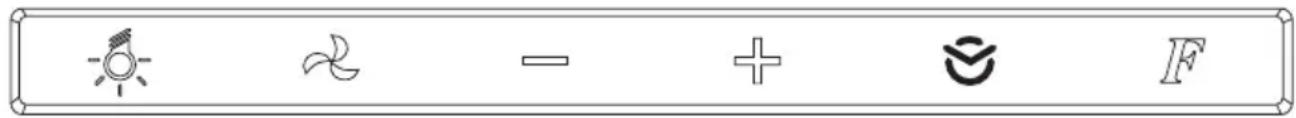

An der Abzugshaube befinden sich 6 Tasten:

A: Beleuchtung BORETTI LUMINA LED ein/aus
B: Motor ein/aus
C: Motor langsamer
D: Motor schneller
E: Nachlaufstellung
F: Anzeige Kohlefilterwechsel/Reinigung Fettfilter

Motor

Der Motor besitzt 4 Stellungen. Das Display zeigt wie folgt an, welche Stellung gewählt ist:

Stellung 1: Taste C blinkt mit blauer Beleuchtung

Stellung 2: Taste C ist blau beleuchtet

Stellung 3: Taste D ist blau beleuchtet

Stellung 4: Taste D blinkt mit blauer Beleuchtung

Wärmesensor

Bei eingeschalteter Automatikfunktion wird die Motordrehzahl automatisch mittels eines Wärmesensors in der Abzugshaube geregelt.

Die Verwendung dieser Funktion wird nur bei intensiver Nutzung der Kochfläche empfohlen (zwei oder mehr Kochzonen oder Brenner in Betrieb).

Die Automatikfunktion wird durch gleichzeitiges Drücken der Tasten C und D aktiviert.

Die Abzugshaube arbeitet automatisch, und der Wärmesensor regelt automatisch entsprechend der Temperatur der Kochfläche die Motordrehzahl. Taste B blinkt, um anzuzeigen, dass der Wärmesensor eingeschaltet ist. Um wieder zur manuellen Funktionsweise zurückzukehren, müssen die Tasten C und D gleichzeitig gedrückt werden. Die einwandfreie Funktion des Wärmesensors hängt vom Abstand zwischen der Abzugshaube und der Kochfläche ab. Je größer dieser Abstand ist, desto weniger empfindlich ist der Sensor.

Nachlaufstellung

Die Abzugshaube ist mit einer so genannten Nachlaufstellung versehen. Die Nachlaufstellung ist ein Timer, der die Abzugshaube nach einigen Minuten ausschaltet, so dass Sie nach dem Kochen die Abzugshaube noch einige Zeit laufen lassen können, damit auch die letzten Kochgerüche aus der Küche entfernt werden, während Sie das Essen genießen.

Durch Drücken der Taste E kann die Nachlaufstellung eingestellt werden. Durch einmaliges Drücken wird der Timer auf 5 Minuten eingestellt und Taste E blinkt wiederholt einmal

kurz. Beim zweiten Drücken wird der Timer auf 10 Minuten eingestellt, und Taste E blinkt wiederholt zweimal kurz. Beim dritten Drücken wird der Timer auf 20 Minuten eingestellt, und Taste E blinkt wiederholt dreimal kurz. Um die Nachlauffunktion auszuschalten, drücken Sie Taste E nochmals.

Filteranzeige

Taste F zeigt durch Blinken an, wann die Fetfilter gereinigt werden müssen (nach 40 Betriebsstunden) und wann die Aktivkohlefilter ersetzt werden müssen (nach 120 Betriebsstunden), falls Sie im Umluftbetrieb arbeiten. Die Filteranzeige kann man in einfacher Weise durch Drücken der Taste F zurücksetzen.

Wartung

Vor jeder Wartung erst die Abzugshaube vom Netz trennen.

Reinigung

Die Haube muss regelmäßig innen und außen gereinigt werden. Für die Reinigung ein Tuch mit neutralen Reinigungsmitteln verwenden. Keine Scheuermittel verwenden!

Achtung: Nichtbeachtung der Reinigungsvorschriften für die Abzugshaube und der Austausch- und Reinigungsintervalle der Filter kann Brandgefahr verursachen. Bitte beachten Sie die entsprechenden Vorschriften.

Fettfilter

Dieser muss einmal im Monat mit nicht-aggressiven Reinigungsmitteln von Hand oder im Geschirrspüler bei niedriger Temperatur und einem kurzen Reinigungszyklus gereinigt werden.

Aktivkohlefilter (nur für die Filterversion)

Das Aktivkohlefilter darf nicht gewaschen oder wiederverwendet werden. Das Aktivkohlefilter muss mindestens alle 4 Monate ersetzt werden.

Praxistipp

Durch das Einschalten der Abzugshaube wird ein Luftstrom erzeugt. Es kann jedoch etwas dauern, bis sich dieser Luftstrom aufgebaut hat, so dass der Eindruck entstehen kann, dass die Abzugshaube nicht richtig arbeitet. Es empfiehlt sich daher, die Haube schon einige Minuten vor dem Kochen in niedriger Stellung einzuschalten, so dass sich der Luftstrom schon aufgebaut hat, wenn Sie mit dem Kochen beginnen. In dieser Weise können Sie auch weiterhin mit den niedrigsten Stellungen arbeiten. Damit macht die Haube weniger Lärm, verbraucht weniger Energie und arbeitet die Haube am effektivsten.

Leuchtmittelaustausch

Wenn die Beleuchtung des Boretti LUMINA LED ausfällt, müssen Sie den Kundendienst von Boretti verständigen.

Vorsicht

Verwenden Sie die Abzugshaube nicht, wenn die Fettfilter nicht richtig eingesetzt sind! Die angesaugte Luft darf nicht in eine Leitung abgeführt werden, die auch für den Abzug von Rauch von Geräten verwendet wird, die nicht elektrisch betrieben werden.

Sorgen Sie immer für eine gute Belüftung des Raums, wenn die Abzugshaube und eventuelle andere Geräte betrieben werden. Es ist strikt verboten, mit offenen Flammen unter der Abzugshaube zu kochen. Die Verwendung offener Flammen ist schädlich für die Filter, die Elektronik, den Motor und die Beleuchtung und kann Brand verursachen. Beim Frittieren ist eine ständige Kontrolle erforderlich, um zu vermeiden, dass erhitztes Fett in Brand gerät.

Bezüglich der technischen und Sicherheitsmaßnahmen für den Rauchabzug müssen die Vorschriften der zuständigen lokalen Behörden strikt eingehalten werden.
