BEDIENUNGSANLEITUNG 861354 Westfalia

Sehr geehrte Damen und Herren

Bedienungsanleitungen enthalten wichtige Hinweise für den Umgang mit Ihrem neuen Produkt. Sie ermöglichen Ihnen, alle Funktionen zu nutzen, und sie helfen Ihnen, Missverständnisse zu vermeiden und Schäden vorzubeugen.

Bitte nehmen Sie sich die Zeit, diese Bedienungsanleitung in Ruhe durchzulesen und bewahren Sie diese für späteres Nachlesen gut auf.

1	Halterung für Grill-Spieß	Support for Rotisserie Spit
2	Heizstäbe unten	Heating Elements
3	Glastür	Glass Door
4	Türgriff	Door Handle
5	Temperaturregler „TEMP“	TEMP Switch
6	Heizzonenregler „FUNCTION“	Heating Zone FUNCTION Switch
7	Betriebsanzeige „POWER“	Power Indicator
8	Zeitregler „TIME“	TIME Switch
A	Heber für Grill-Spieß	Gripper for Rotisserie Spit
B	Krümelschublade	Crumb Tray
C	Grill-Spieß mit Gabeln	Rotisserie Spit with Forks
D	Grillrost	Oven Grid
E	Backblech	Tray
F	Zange für Backblech und Grillrost	Handle for Tray and Oven Grid
G	Pizzastein (ohne Abb.)	Pizza Stone (w/o fig.)

Inhaltsverzeichnis

Sicherheitshinweise ...... Seite 2

Vor der ersten Benutzung ...... Seite 14

Aufbau des Gerätes und erstes Aufheizen...... Seite 14

Inbetriebnahme...... Seite 15

Benutzung des Grillspießes ...... Seite 15

Benutzung des Pizzasteins...... Seite 16

Benutzung der Krümelschublade ...... Seite 17

Reinigung...... Seite 17

Technische Daten...... Seite 18

Table of Contents

Safety Notes ...... Page 5

Before first Use ......Page 19

Beachten Sie bitte zur Vermeidung von Fehlfunktionen, Schäden und gesundheitlichen Beeinträchtigungen folgende Hinweise:

• Überzeugen Sie sich, dass die Netzspannung mit den Angaben auf dem Typenschild übereinstimmt und schließen Sie den Ofen nur an ordnungsgemäß geerdete Steckdosen an.
• Das Gerät darf nicht von Kindern zwischen 0 und 8 Jahren benutzt werden. Das Gerät kann von Kindern ab 8 Jahren und darüber benutzt werden, wenn sie ständig beaufsichtigt werden. Das Gerät kann von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Das Gerät und seine Anschlussleitung sind von Kindern jünger als 8 Jahre fernzuhalten. Die Reinigung und die Wartung durch den Benutzer darf nicht von Kindern durchgeführt werden.
• Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
• Lassen Sie das eingeschaltete Gerät nicht für längere Zeit unbeaufsichtigt und halten Sie zu beaufsichtigende Personen vom Gerät fern.
• Das Gerät darf nicht mit einer Zeitschaltuhr oder einem funkgesteuerten System betrieben werden.
• Stellen Sie den Ofen auf einen ebenen, hitzebeständigen und stabilen Untergrund und nicht unmittelbar auf oder neben heiße Oberflächen wie Gas- oder Elektroherde.
• Achtung: Heiße Oberfläche! Decken Sie die Lüftungsschlitze nicht ab und stellen Sie keine Gegenstände auf dem Ofen ab. Vergewissern Sie sich, dass zwischen dem Gerät und Möbeln oder anderen Objekten mindestens ein Abstand von 70 cm bleibt.

Sicherheitshinweise

• Halten Sie brennbare Objekte und Materialien, wie Zeitungspapier, Kunststoff, Alkohol, Tischdecken, Teppiche, Gardinen, Vorhänge usw. vom Ofen fern.
• Beim Reinigen und bei längerem Nichtgebrauch schalten Sie das Gerät bitte aus und trennen Sie es von der Stromversorgung.
• Schützen Sie sich vor elektrischem Schlag! Tauchen Sie den Ofen, den Stecker, das Kabel oder das Heizelement niemals in Wasser und lassen Sie diese nicht mit Wasser oder einer anderen Flüssigkeit in Berührung kommen.
• Spritzen Sie kein Wasser auf den Ofen oder gegen die Tür, wenn der Ofen in Betrieb ist.
• Halten Sie alle Teile des Gerätes und die Zubehörteile unbedingt sauber, da sie mit Lebensmitteln in Berührung kommen.
  ■ Verwenden Sie nur das mitgelieferte Zubehör. Verstauen Sie das Zubehör nicht im heißen Ofen. Nehmen Sie das Zubehör nur mit Ofenhandschuhen aus dem heißen Ofen.
• Bewegen Sie das Gerät nicht durch Ziehen an der Netzleitung.
• Stellen Sie sicher, dass sich das Netzkabel nirgendwo verfangen kann. Knicken Sie das Netzkabel nicht und wickeln Sie es nicht um das Gerät.
• Lassen Sie das Kabel nicht über Tischkanten oder Arbeitsplatten hängen und halten Sie es fern von heißen Oberflächen.
• Berühren Sie keine heißen Oberflächen. Es besteht Verbrennungsgefahr! Öffnen Sie die Glastür des Ofens nur mit dem Türgriff.
• Bedienen Sie den Ofen nur mit Hilfe der Bedienknöpfe. Warten Sie bis der Ofen vollständig abgekühlt ist, bevor Sie ihn anfas- sen, wegstellen oder reinigen.
• Benutzen Sie den Ofen nicht, wenn das Kabel oder der Stecker beschädigt ist oder wenn der Ofen nicht funktioniert oder heruntergefallen ist und in irgendeiner Weise beschädigt wurde.

Sicherheitshinweise

• Ziehen Sie den Netzstecker vor jeder Reinigung. Bei der Reinigung benutzen Sie nur einen leicht befeuchteten Lappen. Nehmen Sie nicht zu viel Wasser zum Reinigen des Innenraumes oder des Gehäuses. Der Ofen muss komplett trocken sein, bevor Sie ihn wieder an ein Stromnetz anschließen.
• Das Gerät ist nicht für den gewerblichen Gebrauch bestimmt. Das Gerät darf nur in geschlossenen Räumen im Haushalt und für ähnliche Zwecke verwendet werden, wie in Küchen für Mitarbeiter in Läden, Büros sowie in anderen gewerblichen Bereichen und in landwirtschaftlichen Anwesen. Außerdem darf das Gerät von Gästen im Hotel, in Motels und anderen Wohneinrichtungen sowie in Frühstückspensionen verwendet werden. Zweckentfremden Sie das Gerät nicht. Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß.
• Falls am Gerät Schäden auftreten, benutzen Sie das Gerät nicht mehr und lassen Sie es durch einen Fachmann instand setzen oder wenden Sie sich an unsere Kundenbetreuung. Zerlegen Sie das Gerät nicht und unternehmen Sie keine eigenen Reparaturversuche.
• Das Gerät ist für den Einsatz bis 2000 m über Meereshöhe ausgelegt.

Vor der ersten Benutzung

Nehmen Sie das Gerät und alle Zubehörteile aus der Verpackung. Schauen Sie auch im Garraum nach. Halten Sie die Verpackungsmaterialien bitte von Kindern fern. Es besteht Erstickungsgefahr! Reinigen Sie vor dem ersten Einsatz alle Teile des Gerätes, wie im Kapitel „Reinigung“ angegeben.

Aufbau des Gerätes und erstes Aufheizen

1. Der Ofen muss sicher auf einer ebenen und waagerechten Unterlage stehen. Vergewissern Sie sich, dass genügend Abstand von allen Seiten besteht und achten Sie darauf, dass die Lüftungsschlitze frei sind.
2. Schließen Sie den Stecker des Ofens an eine geerdete Steckdose an. Das Gerät ist jetzt betriebsbereit.
3. Drehen Sie den Regler TEMP (5) auf 230°C. Drehen Sie den Zeitregler TIME (8) im Uhrzeigersinn erst voll auf (bis auf 90 Min) und danach zurück auf 15 Minuten.
4. Drehen Sie den Regler FUNCTION (6) in die Position Oberhitze + Unterhitze mit Umluft. Folgende Einstellungen sind möglich:

Oberhitze + Unterhitze + Umluft

Oberhitze + Umluft + Drehspieß

Oberhitze + Unterhitze

Oberhitze + Drehspieß

Unterhitze

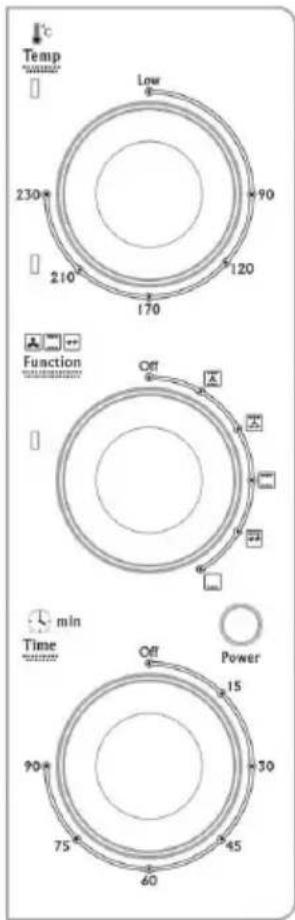

Temp "WINSING" 230° Low 90° 210° 170° 120° Function Off min Time Off Power 90° 75° 60° 45° 30° 15°

Benutzung

Der entstehende Geruch gibt keinen Grund zur Sorge und verschwindet nach kurzer Zeit. Sorgen Sie für ausreichende Belüftung.

Inbetriebnahme

1. Schieben Sie den Grillrost in die gewünschte Einschubebene und legen Sie das Ofengeschirr auf den Grillrost. Wenn Sie Ofengeschirr benutzen, achten Sie darauf, dass dieses ausreichend hitzebeständig ist und von der Form und Größe in den Ofen hineinpasst. Das Geschirr darf die Glastür nicht berühren.
2. Schließen Sie die Glastür. Wählen Sie die gewünschte Temperatur und drehen Sie den Regler TIME (8) voll auf (bis auf 90 Min) im Uhrzeigersinn. Drehen Sie danach den Regler auf die gewünschte Zeit zurück.
3. Drehen Sie den Heizzonenregler FUNCTION (6) in die gewünschte Position für Oberhitze + Unterhitze + Umluft.
4. Wählen Sie mit dem Regler TEMP (5) die gewünschte Back- bzw. Grilltemperatur.

Durch die hitzebeständige Tür können Sie den Garvorgang kontrollieren. Öffnen Sie die Glastür während des Heizprozesses nicht, um Hitzeverlust zu vermeiden und stellen Sie niemals Gegenstände auf die Glastür ab.

Nachdem die Zeit abgelaufen ist, ist ein Klingeln zu hören und der Ofen schaltet sich aus. Die Betriebsanzeige „POWER“ (7) erlischt.

Um den Heizvorgang während des Betriebes zu stoppen, drehen Sie den Regler TIME gegen den Uhrzeigersinn auf die Position Off, bis ein Klingeln zu hören ist. Drehen Sie den Regler TEMP ebenfalls komplett gegen den Uhrzeigersinn auf Low.

Entnehmen Sie den Grillrost bzw. das Ofengeschirr nur mit Topf-handschuhen oder mit der Zange aus dem Ofen! Achtung der Ofen ist heiß. Es besteht Verbrennungsgefahr!

Benutzung des Grillspießes

1. Stecken Sie den Grillspieß (C) durch das Grillgut und stecken Sie die Gabeln auf den Spieß.

Benutzung

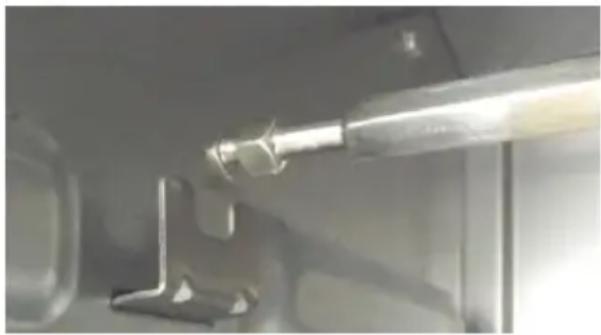

1. Schrauben Sie die Flügelschrauben nach der sicheren Befestigung des Grillgutes handfest zu, damit sich das Grillgut beim Drehen nicht lösen kann.
2. Schieben Sie die Krümelschublade (B) in den Ofen, damit kein Fett auf den Boden tropfen kann.
3. Legen Sie den Grillspieß mit dem Heber (A) in die Halterungen (1). Stecken Sie erst die spitze Seite des Spießes in die rechte Öffnung im Ofen und legen Sie dann das andere Ende des Spießes in die linke Grill-Halterung.
4. Stellen Sie die gewünschte Temperatur und Zeit ein und schließen Sie die Glastür.
5. Entnehmen Sie das Grillgut nur mit dem Heber oder mit Ofenhand-schuhen aus dem Ofen!

Linke Grill-Halterung

Benutzung des Pizzasteins

• Verwenden Sie für Pizza oder Brot den Pizzastein. Heizen Sie den Pizzastein erst auf bevor Sie ihn benutzen. Je länger Sie den Pizza- stein aufheizen, desto schneller ist die Pizza fertig.
• Legen Sie den Pizzastein auf den Grillrost und streuen Sie etwas Mehl auf den Stein.
• Legen Sie die Pizza, das Brot, o. ä. auf den Stein. Beachten Sie, dass fettiger Pizzabelag, der auf den Stein tropft, den Stein verfärben kann. Dies beeinträchtigt jedoch nicht die Funktion des Pizzasteins.
• Achtung: Der Pizzastein ist nicht bruchsicher! Lassen Sie ihn nicht fallen, stoßen Sie die Kanten nicht an und vermeiden Sie starke Temperaturschwankungen. Tauchen Sie den heißen Pizzastein niemals in kaltes Wasser!
• Der Pizzastein wird sehr heiß! Legen Sie den Stein beim Servieren immer auf eine hitzebeständige Unterlage.

Benutzung der Krümelschublade

Bei Benutzung des Grill-Spießes (C) und des Grillrostes (D) setzen Sie immer die Krümelschublade (B) in den Ofen. Somit können Krümel und Fett auf das Krümelblech (B) fallen/tropfen. Reinigen Sie die Krümelschublade nach jeder Benutzung.

Wenn Sie Lebensmittel in Auflaufformen zubereiten und in den Ofen stellen, verwenden Sie immer die Krümelschublade. Somit vermeiden Sie, dass Fett oder überlaufendes Saucen etc. auf den Boden des Ofens tropfen können.

Reinigung

• Ziehen Sie vor dem Reinigen immer erst den Netzstecker.
• Lassen Sie den Ofen immer vollständig abkühlen, bevor Sie ihn reinigen. Reinigen Sie das Gehäuse mit einem leicht befeuchteten Tuch. Verwenden Sie nach Bedarf auch etwas Spülmittel. Reinigen Sie den Innenraum mit einem leicht befeuchteten Schwamm und etwas Spülmittel. Trocknen Sie alle Teile gut ab.
  ■ Tauchen Sie das Gerät nicht in Flüssigkeiten bzw. verwenden Sie zur Reinigung nicht zu viel Wasser.
• Verwenden Sie keine aggressiven Chemikalien oder Scheuermittel, um die Oberflächen nicht zu beschädigen.
• Reinigen Sie den Pizzastein noch im warmen, jedoch nicht heißen Zustand mit Wasser und einer Bürste. Reinigen Sie das Backblech nicht mit Scheuermittel. Lassen Sie Rückstände in Wasser einweichen und wischen Sie diese mit einem Schwamm ab.
• Das Zubehör sollte nicht in der Spülmaschine gereinigt werden sondern nur mit heißem Seifenwasser.

Technische Daten

Nennspannung	230 V~ 50 Hz
Nennleistung	1400 W
Leistungsaufnahme im Aus-Zustand (kein Standby-Zustand)	0 W
Gewicht	9600 g
Schutzklasse	I
Schutzgrad	IPX0
Maße	470 x 320 x 290 mm

Zubehör

Backblech	325 x 275 x 20 mm
Krümelschublade	325 x 275 mm
Grillrost	330 x 275 mm
Pizzastein	265 x 255 mm
Heber	1 Stück
Grill-Spieß	1 Stück
Zange	1 Stück
