BEDIENUNGSANLEITUNG WX782 Cresta

CRYSTAL WEERSTATION MET 433MHZ THERMO SENSOR EN RADIO GESTUURDE KLOK

MODEL:WX782

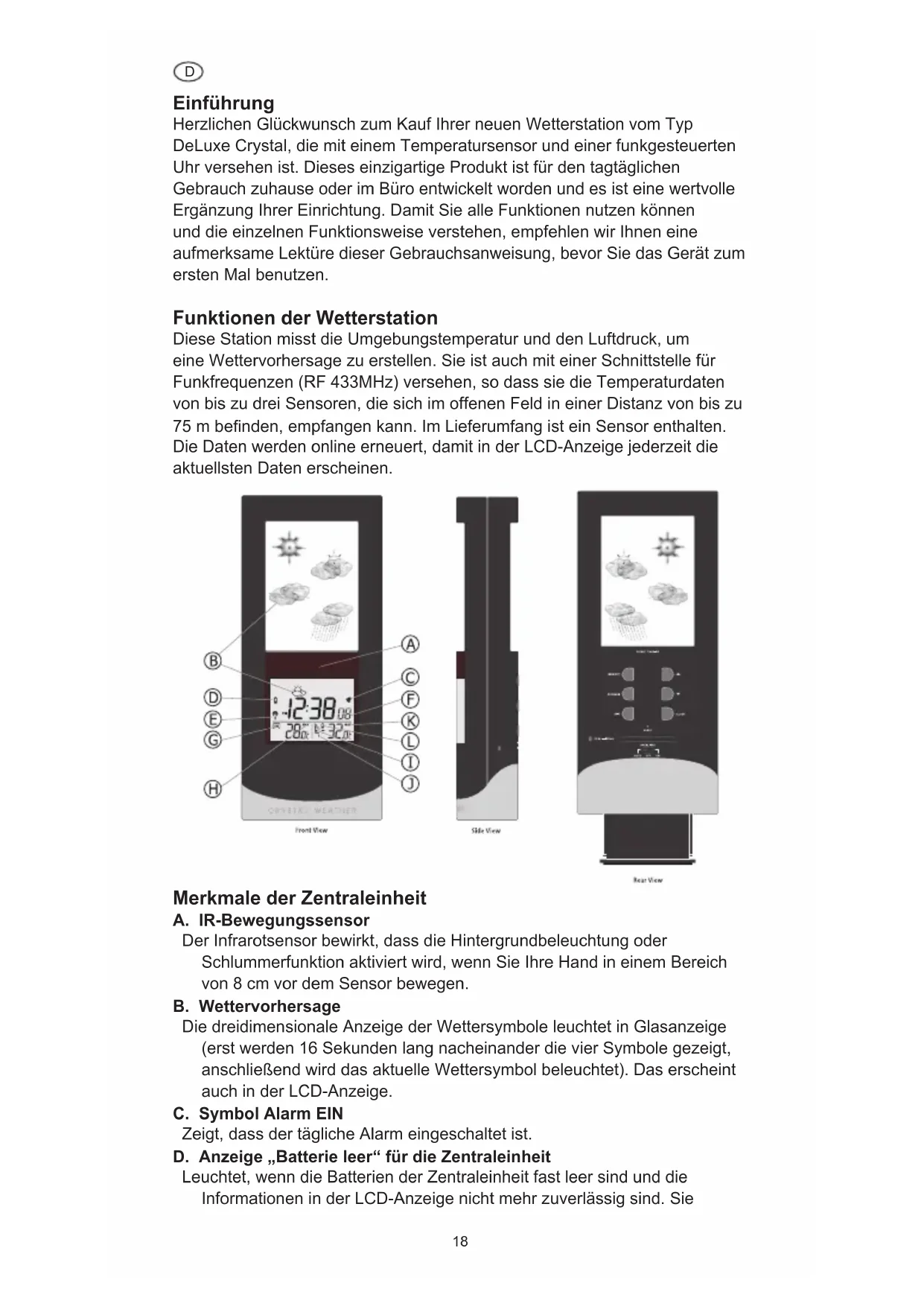

Introductie

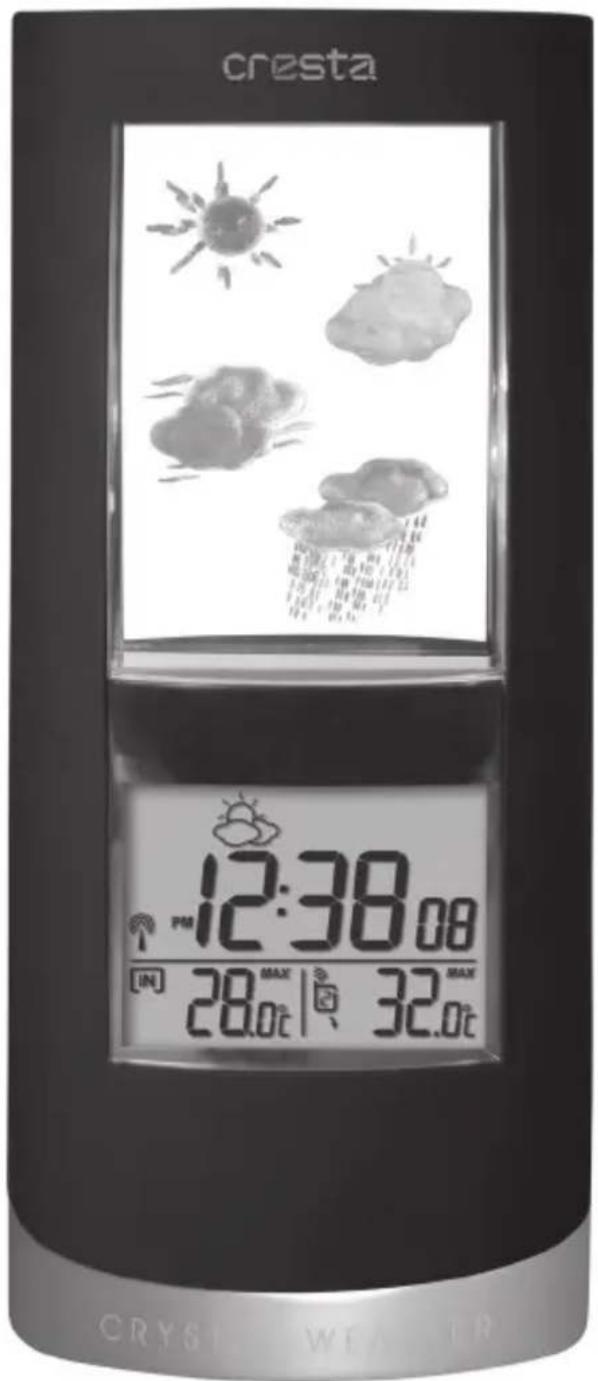

Herzlichen Glückwunsch zum Kauf ihrer neuen Wetterstation vom Typ DeLuxe Crystal, die mit einem Temperatursensor und einer funkgesteuerten Uhr versehen ist. Dieses einzigartige Produkt ist für den tagtäglichen Gebrauch zuhause oder im Büro entwickelt worden und es ist eine wertvolle Ergänzung ihrer Einrichtung. Damit Sie alle Funktionen nutzen können und die einzelnen Funktionswise verstehen, empfehlen wir Ohnen eine aufmerksame Lektüre dieser Gebrauchsanweisung, bevor Sie das Gerät zum ersten Mal benutzen.

Funktionen der Wetterstation

These Station misst die Umgebungstemperatur und den Luftdruck, um eine Wettervorhorsage zu erstellen. Sie ist auch mit einer Schnittstelle für Funkfrequenzen (RF 433MHz) versehen, so dass sie die Temperaturdaten von bis zu drei Sensoren, die sich im offenen Feld in einer Distanz von bis zu 75m befinden, empfangen kann. Im Lieferumfang ist ein Sensor enthalten. Die Daten werden online erneuert, damit in der LCD-Anzeige jederzeit die aktuellensten Daten erschieren.

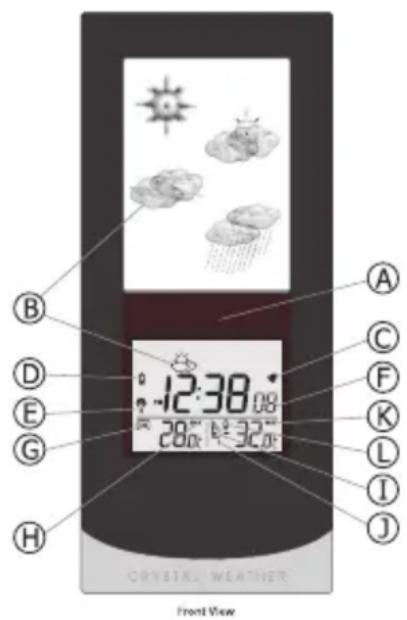

Merkmale der Zentraleinheit

A. IR-Bewegungssensor

Der Infrarotsensor bewirkt, dass die Hintergrundbeleuchtung oder Schlummerfungtion aktiviert wird, wenn Sie ihre Hand in einem Bereich von 8 cm vor dem Sensor bewegen.

B. Wettervorhersage

Die dreidimensionale Anzeige der Wettersymbole leuchtet in Glasanzeige (erst werden 16 Sekunden lang nacheinander die vier Symbole gezeigt, anschließend wird das aktuelle Wettersymbol beleuchtet). Das erscheint auch in der LCD-Anzeige.

C. Symbol Alarm EIN

Zeigt, dass der tägliche Alarm eingeschaltet ist.

D. Anzeige „Batterie leer“ für die Zentraleinheit

Leuchtet, wenn die Batterien der Zentraleinheit fast leer sind und die Informationen in der LCD-Anzeige nicht mehr zuverlässig sind. Sie

müssen die Batterien unmittelbar austauschen.

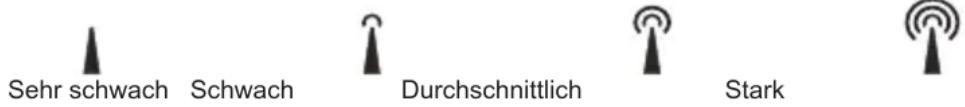

E. Symbol Empfang des Funksignals

Zeigt die Qualität des funkgesteuerten Uhrzeitsignals, das über DCF-77 empfangen wird.

E. Anzeige Uhr

Zeigt den aktuellen Wert für Uhrzeit, Kalender oder Alarm.

F. Innenraumanzeige

Der angezeigte Wert ist die Innenraumtemperatur.

G. Innenraumanzeige Höchstwert/Mindestwert

Der angezeigte Wert ist der Höchstwert/Mindestwert für Innenraumtemperatur.

H. Außentemperaturanzeige

Zeigt den Remote-Sensor, der die Außentemperatur an die Zentraleinheit schickt. Es konnen bis zu drei Remote-Sensoren angezeigt werden, die an drei unterschiedlichen Stellen befestigt werden konnen, die jeder immer in einem Umkreis von 75 m von der Zentraleinheit befestigt sein,Müssen.

I. Auto-Scroll-Anzeige

Das Symbol des rollenden Pfeils zeigt an, dass sich die Zentraleinheit in der Betriebsart Temperaturdurchlauf befindet, in der die Innentemperatur und die Außentemperatur des Remote-Sensors bzw. der Remote-Sensoren nacheinander angezeigt werden.

K. Anzeige des Höchstwertes / Mindestwertes der Außentemperatur

Zeigt den Höchstwert / Mindestwert der Außentemperatur für den angezeigten Kanal.

L. Anzeige „Batterie leer“ für den Remote-Sensor

Hier wird der Zustand der Batterie des Remote-Sensors angezeigt. Wenn these Symbol entscheid, ist die für diesen Sensor angezeigte Temperatur nicht mehr zuverlässig. Sie müssen die Batterien des Remote-Sensors unmittelbar austauschen.

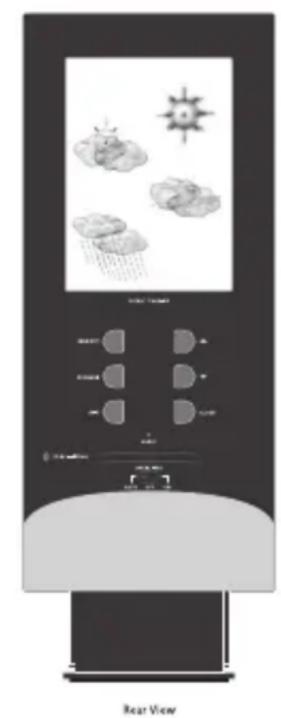

Beschreibung der Tasten

1. [LIGHT - SNOOZE] ist ein kontaktloser Infrarotbewegungssensor, der zwischen dem Glasfenster der Wetterstation und der LCD-Anzeige angeordnet wird. Der Sensor wird aktiviert, wenn Sie ihre Hand in einem Bereich von 8 cm vor dem Sensor bewegen. Die Wettersymbole im Glasfenster und die Beleuchtung der LCD-Anzeige leuchten sichzehn Sekunden lang (vierundzwanzig Sekunden bei Betrieb über einen AC/DC-Adapter) oder die Schlummerfungtion wird aktiviert, wenn der eingestellte Alarm aktiviert wird, dieser Alarm schweigt dann fünf Minuten und wird anschließend erneut aktiviert.

2. [CLOCK]

• Wiederholtes Betätigen dieser Taste, um zwischen Anzeige der Uhrzeit, Anzeige des Kalenders und Anzeige des Alarms hin und her zu springen.

• Zwei Sekunden lang gedrückt halten, um in die Einstellmaske Uhrzeit/ Kalender/Alarm zu gehen.

3. [▲]

• Einmaliges Betätigten, um die Zahlen in der Einstellmaske für Uhrzeit, Kalender oder Alarmzeit zu erhöhen oder die Funktion „funkgesteuerte Uhrzeit" in der Betriebsart RCC-Funk auszuschalten.

• Zwei Sekunden lang gedrückt halten, um das Funksignal manuell einzuschalten

4. []

• Einmaliges Betätigten, um die Zahlen in der Einstellmaske für Uhrzeit, Kalender oder Alarmzeit zu reduzieren.
• In der Alarmanzeige zwischen „Alarm EIN“ und „Alarm AUS“ hin und her schalten.

5. [CHANNEL]

• Hin und her schalten zwischen den Anzeigen der Remote-Temperaturkanäe #1, #2 oder #3 oder die Betriebsart Autoscroll (Automatischer Durchlauf) einschalten.
• Zwei Sekunden lang gedrückt halten, um eine Suchaktion für einen Remote-Sensor zu starten.

6. [MEMORY]

• Hin und her schalten zwischen den erzielten Höchst- und Mindestwerten für die Innen- und Außentemperatur.
• Zwei Sekunden lang gedrückt halten, um die gespeicherten Höchst- und Mindestwerte zu Löschen.

7. [UNIT]

• Hin und her schalten zwischen einer Anzeige in ^ C oder in ^ F
• Zwei Sekunden lang gedrück halten, um die Beleuchtungsdauer der Wettersymbole festzulegen.

8. [RESET]

• Dient dazu, die Zentraleinheit zurückzusetzen, wenn diese nicht ordnungsgemäß Funktioniert. Alle Werte werden dann auf die Werkseinstellungen zurückgesetzt.

Schieberegler [BACKLIGHT], um die Hintergrundbeleuchtung auszuwahlen

Einspeisung
Position des Batterie Schiebereglers		Batterie & Adapter	Adapter
Auto	Hand vor dem Sensor bewegen, um die Hintergrundbeleuchtung 16 Sekunden lang einzuschalten	Hand vor dem Sensor bewegen, um die Hintergrundbeleuchtung 24 Sekunden lang einzuschalten
OFF	Ausschalten der Hintergrundbeleuchtung
ON	Hand vor dem Sensor bewegen, um die Hintergrundbeleuchtung 16 Sekunden lang einzuschalten	Hintergrundbeleuchtung jederzeit aktiviert

Inbetriebnahme

Die Inbetriebnahme dieser Wetterstation ist wirklich leicht. Führten Sie die nachstehenden Schritte in der richtigen Reihenfolge durch:

1. Legen Sie die Batterien zuerst in die Zentraleinheit und dann in die Remote-Sensoren ein.
2. Die Zentraleinheit kann nicht manuell eingestellt werden, solange sie sich in der Funktion Sueche Remote-Sensor bzw. Uhrzeitsignal befindet.
3. Bringen Sie den Remote-Sensor und die Zentraleinheit in ihrer jeweiligen Reichweite an. Das entspricht unter normalen Umständen einer Entfernung von ungebahr 75m . Schützen Sie den Remote-Sensor vor direktem Sonnenlicht, Regen oder Schnee.

Einlagen der Batterie in die Zentraleinheit

1. Drehen Sie die auf der Unterseite befindliche Metallschraube entgegen den Uhrzeigersinn, um sie zu offen, und entfern den Sie das Batteriefach (es besteht sich nicht vollständig).
2. Legen Sie vier Alkalibatterien vom Typ AAA 1,5V in das Gerät ein und achten Sie darauf auf die Pole. Auf den Batterien und im Batteriefach sind entsprechende Symbole + und - zu sehen.
3. Legen Sie das Batteriefach erneut ein und drehen Sie die Metalschraube erneut fest.

Bemerkung: Tauschen Sie die Batterien, sobald das Symbol „Batterie leer“ links in der Mitte der LCD-Anzeige erscheint.

Registrierung des drahtlosen Remote-Sensors

1. Legen Sie zuerst die vier Batterien vom Typ AA in die Zentraleinheit ein, in der Anzeige für die Temperatur entscheidt ——, —, während das wellenförmige Symbol oberhalb der Kanalanzeige zwei Minuten lang blinkt, um anzuzeigen, dass sich die Zentraleinheit in der Betriebsart Sensorsuche befindet.
2. Legen Sie die zwei Batterien vom Typ AA innerhalb von zwei Minutes in den Sensor ein. Die rote LED an der Vorderseite des Sensors blinkt alle zwei Sekunden einmal, um zu zeigen, dass derzeit Kanal #1 benutzt wird.
3. Wahrend die LED blinkt, betätigten Sie einmal die [CHANNEL]-Taste, um auf Kanal #2 umzuschalten. Bei erneuter Betätigung schalten Sie auf Kanal #3 um (insofern Sie einen zweiten oder dritten Sensor haben). Die LED blinkt in der Frequenz des Kanals, d.h. sie blinkt zweimal, wenn Kanal #2 ausgewählt ist.

Bemerkung: Wenn Sie zehn Sekunden lang keine Taste betätigten, verlässt das System die Kanaleinstellung und wird die Temperatur des entsprechenden Kanals an die Zentraleinheit geschickt. Damit wird die Temperatur, die der Sensor ermittelt, registriert.

(Der Sensor hat eine LCD-Anzeige, Sie können mit der im Batteriefach befindlichen C/F-Taste die Temperaturanzeige von Grad Celsius auf Grad Fahrenheit umschalten. Diese Umschaltung ist auch in der LCD-Anzeige der Zentraleinheit zu sehen.

Da die Kanäle 4 und 5 für andere Modelle vorbehalten sind, bitten wir Sie darum, diese Kanäle beim Remote-Sensor nicht zu benutzen.

Automatisches Durchlaufen der Remote-Sensorkanäe

Dieses Gerät ist mit einer sog. Auto-Scroll-Funktion versehen. Wenn diese aktiviert ist, zeigt die Zentraleinheit hintereinander jeweils vier Sekunden lang die Innentemperatur und die Außentemperatur des Remote-Sensors oder der Remote-Sensoren.

1. Um die Temperatur eines Remote-Sensors manuell anzeigen zu halten, drücken Sie die [CHANNEL]-Taste, bis der besagte Kanal angezeigt wird.
2. Um die Auto-Scroll-Funktion einszuschalten, drücken Sie die [CHANNEL]-Taste, bis auf der Zentraleinheit darüber der Kanalanzeige das Symbol Auto-Scroll erscheint

Funkgesteuerte Uhr (DCF-77)

Die funkgesteuerte Uhrzeit wird von der mit Cäsum betriebenen Atomuhr in Braunschweig berechnet. Diese berechnet auch die officielle Uhrzeit in Deutschland. Dann wird die Uhrzeit kodiert und von Mainflingen nahe

D

Frankfurt am Main über ein Funksignal vom Typ DCF-77 (77,5 kHz) verschickt. Dieses Signal hat eine Reichweite von 1500 km, so dass damit ein Großteil von West- und Zentraleuropa erreicht werden kann. Innerhalb dieser Reichweite ist die Uhrzeit äußert prazise. Sobald das Signal des Remote-Sensors empfangen wurde, blinkt in der LCD-Anzeige der Zentraleinheit das antennenfornige Symbol, um zu zeigen, dass das DCF-Funksignal empfangen wird. Das antennenfornige Symbol verfügt über vier Anzeigen für die Qualität des empfangenen Funksignals:

Sobald das Uhrzeitsignal empfangen wird, hört das antennenförmige Symbol zu blinken auf und Datum und Uhrzeit werden automatisch angepasst.

Bemerkung: Während deruche nach dem Uhrzeitsignal, die bis zu zehn Minuten dauern kann, konnen Sie manuell keine Daten eingeben. Sie konnen außerdem kurz die Taste [▲] betätigten, um den Empfang des Funksignals zu unterbrechen.

Manuelles Einstellen von Uhrzeit, Datum und Sprache

1. Halten Sie die [CLOCK]-Taste zwei Sekunden lang gedrückt, um in die Einstellmaske für die Uhrzeit zu gehen. In der Anzeige blinkt 24Hr.
2. Drücken Sie die [▲]-Taste oder die [▼]-Taste, um eine Anzeige im 24-Stunden-Format oder eine Anzeige im 12-Stunden-Format zu wahlen, und drücken Sie dann die [CLOCK]-Taste, um diese Eingabe zu bestätigen.
3. Die Stunden blinken. Drücken Sie die [▲]-Taste, um die Stundenzahl um 1 zu erhöhen oder die [▼]-Taste, um die Stundenzahl um 1 zu reduzieren. Wenn Sie diese Tasten gedrückt halten, wird dieser Vorgang beschleunigt. Drücken Sie die [CLOCK]-Taste, um die Eingabe zu bestätigen.
4. Die Minuten blinken. Drücken Sie die [▲]-Taste oder die [▼]-Taste, um die Minutenzahl einzustellen. Wenn Sie diese Tasten gedrückt halten, wird dieser Vorgang beschleunigt. Drücken Sie die [CLOCK]-Taste, um die Eingabe zu bestätigen.

Bemerkung:Eine Änderung der Minuten setzen automatisch die Sekunden zurück.

1. Die Jahre blinken. Drücken Sie die [▲]-Taste oder die [▼]-Taste, um die Jahreszahl einzustellen. Wenn Sie diese Tasten gedrückt halten, wird dieser Vorgang beschleunigt. Drücken Sie die [CLOCK]-Taste, um die Eingabe zu bestätigten.

Bemerkung: Die möglichen Werte für die Jahreszahl laufen von 2000 bis 2099.

1. Die Anzeige 'D' und 'M' blinkt. Drücken Sie die [▲]-Taste oder die [-]-Taste, um eine Anzeige im Format Tag-Monat oder im Format Monat-Tag zu wahlen. Drücken Sie die [CLOCK]-Taste, um die Eingabe zu bestätigten.
2. Der Monat blinkt. Drücken Sie die [▲]-Taste oder die [▼]-Taste, um den Monat einzustellen. Drücken Sie die [CLOCK]-Taste, um die Eingabe zu bestätigen.

Wiederholen Sie diese Schritte, um den Tag einzustellen.

Bemerkung: Die Anzeige des Wochentags erfolgt automatisch, wenn Sie den Monat nach dem weiteriberen Verfahren festgelegt haben.

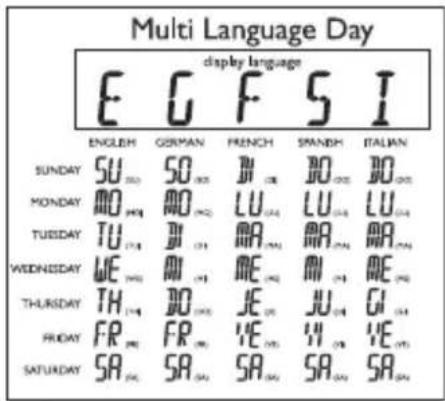

1. Die Anzeige 'E' blinkt. Drücken Sie die [▲]-Taste oder die [▼]-Taste, um eine der fünf Sprachen zu wahren, in der der Wochentag (abgekürzt) angezeigt werden soll (English / Deutsch / Französisch / Spanish / Italienisch - siehe Tabelle 1). Drücken Sie die [CLOCK]-Taste, um die Eingabe zu bestätigten.

2. Die Anzeige 'ON' blinkt. Drücken Sie die [▲]-Taste oder die [▼]-Taste, um die per RCC funkgesteuerte Uhrzeit einschalten oder auszuschalten. Drücken Sie die [CLOCK]-Taste, um die Eingabe zu bestätigen.

Bemerkung: Die RCC-Funktion ist ab Werk eingeschaltet.

Tabelle 1.

Bemerkung: Wenn Sie zehn Sekunden lang keine einzige Taste betätigten, gehen die LCD-Anzeige erneut in die normale Uhrzeitanzeige darüber.

Einstellen des tätiglichen Alarms

1. Drücken Sie in der Anzeige der normalen Uhrzeit dreimal die [CLOCK]-Taste, um in die Anzeige der Alarmzeit zu gehen.

2. Halten Sie die [CLOCK]-Taste zwei Sekunden lang gedrückt, um in die Einstellmaske für die Alarmzeit zu gehen.

3. Die Stunden der Alarmzeit blinken. Drücken Sie die [▲]-Taste oder die [▼]-Taste, um die Stundenzahl einzustellen. Drücken Sie die [CLOCK]-Taste, um die Eingabe zu bestätigen.

4. Die Minuten der Alarmzeit blinken. Drücken Sie die [▲]-Taste oder die [▼]-Taste, um die Minutenzahl einzustellen. Wenn Sie diese Tasten gedrück halten, wird dieser Vorgang beschleunigt. Drücken Sie die [CLOCK]-Taste, um die Eingabe zu bestätigen.

5. Wenn der Alarm eingestellt ist, erscheint das entsprechende Symbol [ ] in der LCD-Anzeige. Wenn das Alarmsignal zur gewünschten Uhrzeit aktiviert wird, konnen Sie es beenden, indem Sie ihre Hand in 8 cm Entfernung vom Infrarotbewegungssensor halten. Das Alarmsignal wird dann zeitweilig deaktiviert, meldet sich aber erneut nach 5 Minuten (Schlummerfungtion). Das Alarmsymbol blinkt als Hinweis, dass die Schlummerfungtion aktiv ist.

6. Um das Alarmsignal vollständig zu deaktivieren, drücken Sie dreimal die [CLOCK]-Taste, bis Sie in den Alarmzustand gegangen sind, und dann die [▼]-Taste. Das Alarmsymbol erlischt in der Anzeige.

Zyklus für die Beleuchting der Wettersymbole der Crystal-Wetterstation

1. Halten Sie die [UNIT]-Taste zwei Sekunden lang gedrückt, die Zahlen für den Zyklus für die Beleuchtung der Wettersymbole blinken.
2. Drücken Sie die [▲]-Taste oder die [▼]-Taste, um die Dauer der Beleuchtung einzuststellen: 5 Minuten, 10 Minuten, 20 Minuten, 30 Minuten oder 60 Minuten.
3. Die Anzeige 'ON' blinkt. Drücken Sie die [▲]-Taste oder die [▼]-Taste, um die Dauer der Beleuchtung einszuschalten oder auszuschalten. Längere Intervalle bei der Beleuchtung schon den Batterien, so dass diese länger genutzt werden können.

Die Farben der Wettersymboleändern sich je nach Wettervorhersage (rot = sonstig, orange und weiß = leichtbewölkt, grün = bewölkt, blau = Regen).

Merkmale

Zentraleinheit

Reichweite Innentemperatur : -10.0°C bis +60.0°C (+14.0°F bis +140.0°F)

Empfohlener Temperaturbereich : 0^ bis +50.0^ (+32.0^ bis +122.0^)

Auflösung der Temperatur : 0.1^ (0,2^)

Reichweite Außentemperatur : -20.0°C bis+60.0°C (-4.0°F bis+140.0°F)

Auflösung der Temperatur : 0.1^ (0.2^)

Spannungsversorgung : 4 Alkalibatterien vom Typ UM-3 AA 1,5V

1 AC/DC-Adapter vom Typ 6V - 300mA

Remote sensor

Angezeigter Bereich : -20.0°C bis+60.0°C (-4.0°F bis+140.0°F)

Empfohlener Temperaturbereich : -10.0°C bis+50.0°C (+14.0°F bis+122.0°F)

Auflösung der Temperatur : 0.1^ (o.2°F)

Sendefrequency Funksignal : 433MHz

Sendebereich Funksignal : höstens 75 Meter

Sendezyklus Temperatur : 60 bis 75 Sekunden

Spannungsversorgung : 2 Alkalibatterien vom Typ UM-4 AAA 1,5V

Druckfehler bzw. zwischenheitliche Änderungen vorbehalten.
