BS 1264 - Staubsauger CLATRONIC - Kostenlose Bedienungsanleitung

Produktart	Bodensauger
Marke	Clatronic
Modell	BS 1264
Stromversorgung	220-240 V ~ 50/60 Hz
Nennleistung	1000 W
Maximale Leistung	1400 W
Schutzklasse	II
Filter	Motor Schutzfilter (waschbar) und Auslassfilter (waschbar)
Inklusive Düsen	Bodendüse, 2-in-1-Düse (Fugendüse und Bürste)
Funktionen	Luftregler, Beutelvoll-Anzeige, automatische Kabelaufwicklung, Parkposition
Sicherheit	Keine Flüssigkeiten, heiße Asche oder spitze Gegenstände saugen; nur mit Filter verwenden; von Wärmequellen fernhalten
Pflege	Regelmäßiger Wechsel des Staubbeutels; Reinigung der Filter mit heißem Wasser ohne Reinigungsmittel
Garantie	24 Monate
Zusätzliches Zubehör	Saugschlauch, Saugrohr (2-teilig), Haken am Rohr
Beutelvoll-Anzeige	Ja, roter Indikator am Staubbehälter
Kabelaufbewahrung	Automatischer Rückwickelknopf

Häufig gestellte Fragen - BS 1264 CLATRONIC

Wie montiere ich den Schlauch und die Saugrohre?

Stecken Sie den Schlauchanschlusskopf in den Geräteanschluss, bis er einrastet, indem Sie die seitlichen Tasten drücken. Stecken Sie die beiden Teile des Saugrohrs ineinander und befestigen Sie dann den Schlauch auf der Grifffläche. Montieren Sie schließlich die Bodendüse oder ein anderes Zubehör.

Wie wechsle ich den Staubbeutel?

Ziehen Sie den Netzstecker. Öffnen Sie den Deckel des Beutelfachs mit dem Griff. Ziehen Sie die Halterung vorsichtig nach vorne, um an den Beutel zu gelangen. Ziehen Sie den vollen Beutel nach oben heraus und setzen Sie einen neuen Beutel ein, wobei Sie darauf achten, dass er richtig in der Führung einrastet. Schließen Sie den Deckel, bis er einrastet.

Wie reinige ich die Filter?

Das Gerät verfügt über zwei Filter: den Motor-Schutzfilter (senkrecht im Boden des Staubbehälters) und den Auslassfilter (unter der Filterabdeckung). Zur Reinigung entfernen Sie diese und waschen Sie sie mit heißem Wasser ohne Reinigungsmittel. Lassen Sie sie vollständig trocknen, bevor Sie sie wieder einsetzen. Reinigen Sie den Motorfilter nach etwa 10 Beutelwechseln.

Was tun, wenn der Staubsauger nicht mehr saugt?

Überprüfen Sie zuerst, ob der Staubbeutel voll ist (rote Anzeige). Wenn ja, wechseln Sie ihn. Überprüfen Sie dann, ob die Filter verschmutzt sind, und reinigen Sie sie. Überprüfen Sie schließlich den Schlauch und die Düsen auf Fremdkörper, die den Durchgang blockieren.

Wie benutze ich den Luftregler?

Der Luftregler befindet sich am Schlauchgriff. Wenn Sie ihn öffnen, reduzieren Sie die Saugleistung, was nützlich ist, um Vorhänge zu saugen oder ein an der Düse festsitzendes Objekt zu befreien. Schließen Sie ihn für maximale Saugleistung.

Wie verstaut man den Staubsauger nach dem Gebrauch?

Ziehen Sie den Netzstecker. Wickeln Sie das Kabel vollständig mit dem Rückwickelknopf auf, wobei Sie das Kabel mit der Hand führen. Zur horizontalen Aufbewahrung setzen Sie den Haken der Bodendüse in die Parkposition auf der Rückseite des Geräts ein. Lassen Sie das Gerät abkühlen, bevor Sie es verstauen.

Welches Zubehör wird mitgeliefert?

Der Staubsauger wird mit einem Saugschlauch, einem zweiteiligen Saugrohr, einer Bodendüse, einer 2-in-1-Düse (kombiniert Fugendüse und Bürste) und einem Haken am Rohr geliefert. Ein in den Griff integrierter Luftregler ist ebenfalls vorhanden.

Welche wichtigen Sicherheitshinweise gibt es?

Saugen Sie niemals Flüssigkeiten, heiße Asche oder spitze Gegenstände. Verwenden Sie das Gerät nicht ohne Filter. Halten Sie es von Wärmequellen fern. Lassen Sie Kinder nicht mit dem Gerät spielen. Ziehen Sie immer den Netzstecker vor der Reinigung oder dem Beutelwechsel.

Wie benutze ich die 2-in-1-Düse?

Die 2-in-1-Düse kann als Bürste verwendet werden, wenn sie zusammengebaut ist (Bürstenteil an Ort). Um sie als Fugendüse zu verwenden, entfernen Sie den Bürstenteil, indem Sie ihn wegschieben. Sie erhalten dann eine schmale Düse, ideal für Ecken und Ritzen.

Was bedeutet die rote Anzeige am Gerät?

Die Beutelvoll-Anzeige leuchtet rot, wenn der Staubbeutel voll ist. Zur Überprüfung halten Sie den Schlauch ungehindert in die Luft: Wenn die Anzeige rot ist, ersetzen Sie den Beutel. Ein zu voller Beutel verringert die Saugleistung.

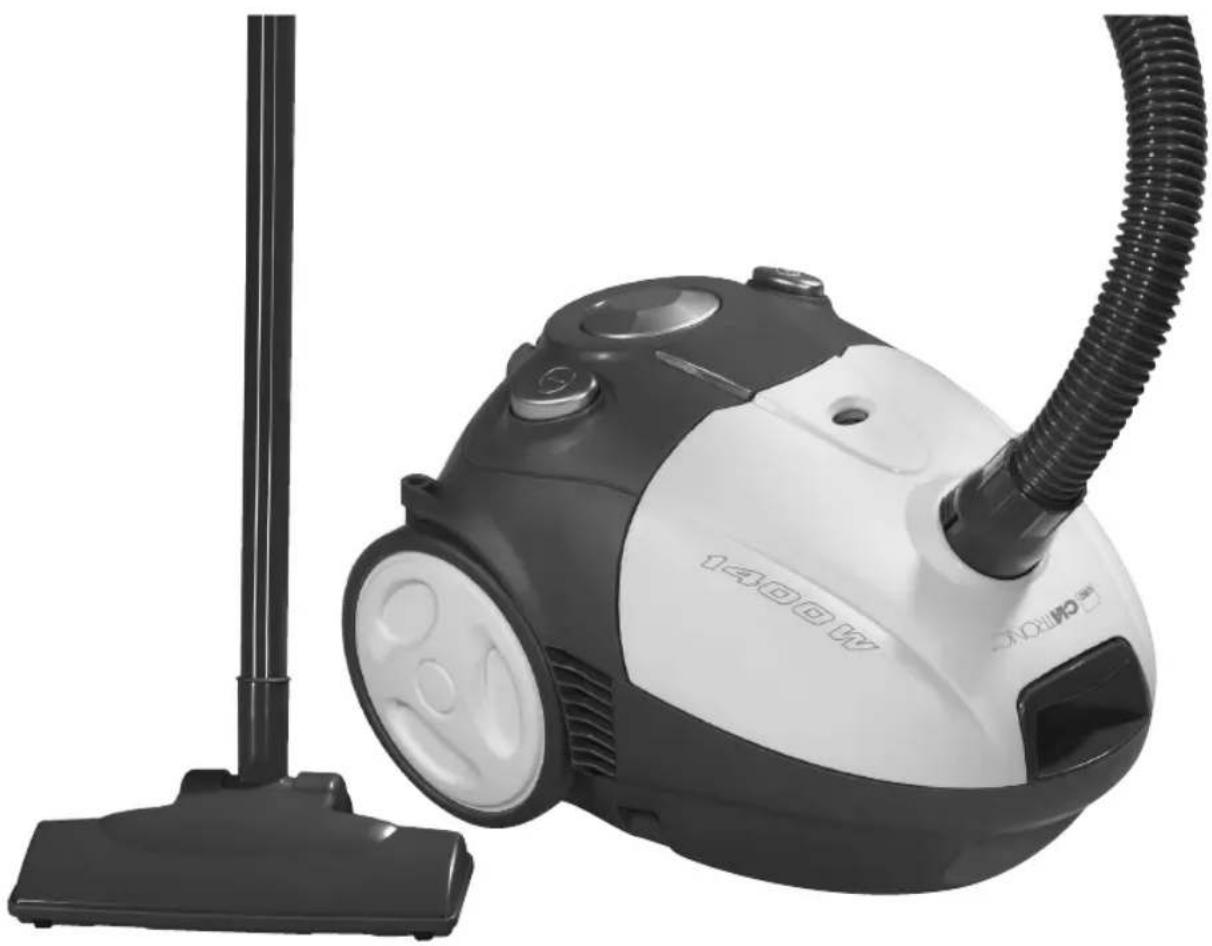

BEDIENUNGSANLEITUNG BS 1264 CLATRONIC

Bedienungsanleitung/Garantie

Gebruiksaanwijzing/Garantie • Mode d'emploi/Garantie Instrucciones de servicio/Garantía • Manual de instruções/Garantia Istruzioni per l'uso/Garanzia • Bruksanvisning/Garanti Instruction Manual/Guarantee • Instrukcja obsługi/Gwarancja Návod k použití/Záruka • Használati utasítás/Garancia Руководство по эксплуатации/Гарантия

Übersicht der Bedienelemente ...... Seite 3

Bedienungsanleitung ...... Seite 4

Technische Daten ...... Seite 6

Garantie...... Seite

Innhold

Übersicht der Bedienelemente

Overzicht van de bedieningselementen • Liste des différents éléments de commande Indicación de los elementos de manejo • Descrição dos elementos • Elementi di comando Oversikt over betjeningselementene • Overview of the Components Przegląd elementów obsługi • Přehled ovládacích prvků • A kezelőelemek áttekintése Обзор деталей прибора

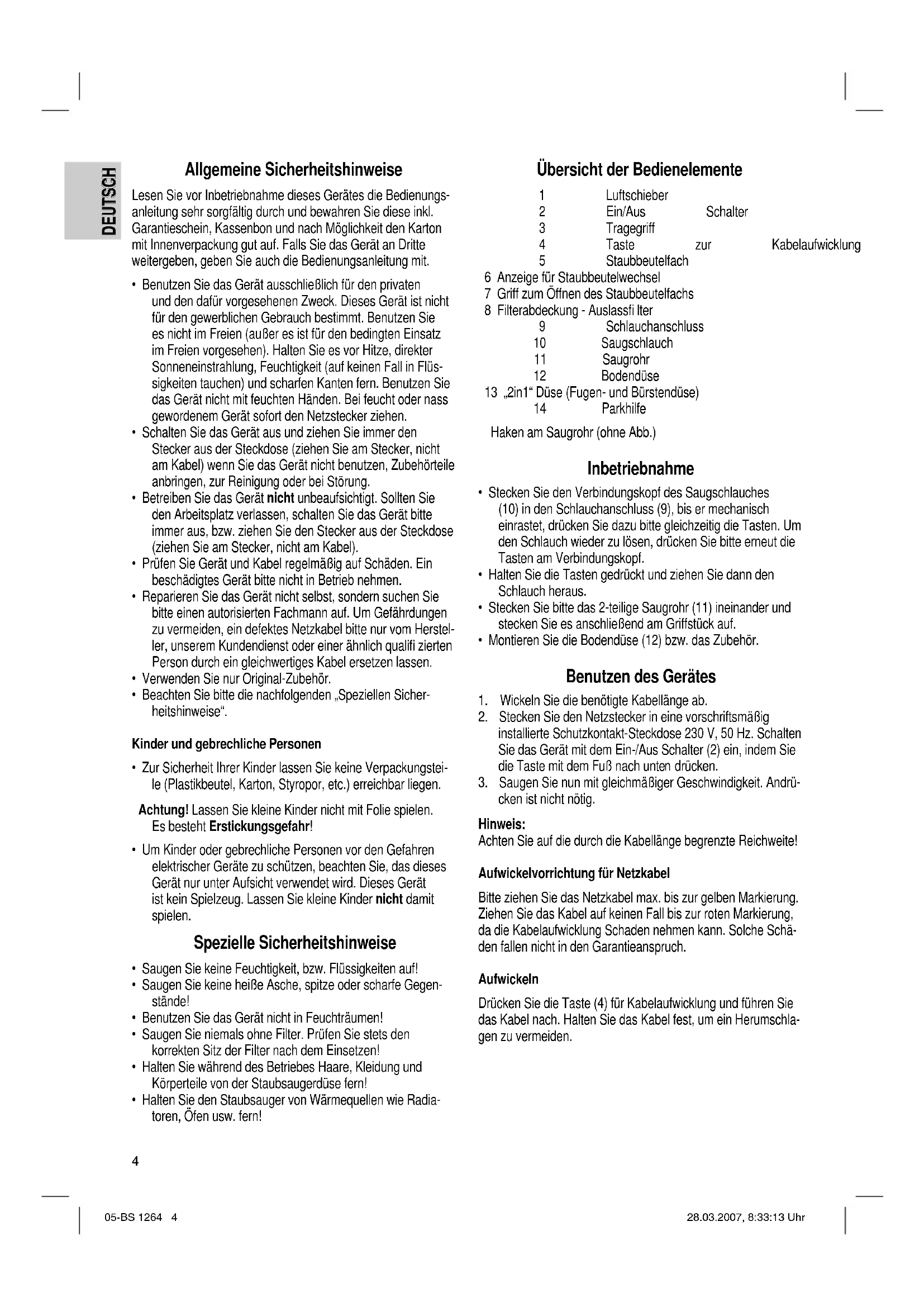

Allgemeine Sicherheitshinweise

Lesen Sie vor Inbetriebnahme dieses Gerätes die Bedienungsanleitung sehr sorgfältig durch und bewahren Sie diese inkl. Garantieschein, Kassenbon und nach Möglichkeit den Karton mit Innenverpackung gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie auch die Bedienungsanleitung mit.

• Benutzen Sie das Gerät ausschließlich für den privaten und den dafür vorgesehenen Zweck. Dieses Gerät ist nicht für den gewerblichen Gebrauch bestimmt. Benutzen Sie es nicht im Freien (außer es ist für den bedingten Einsatz im Freien vorgesehen). Halten Sie es vor Hitze, direkter Sonneneinstrahlung, Feuchtigkeit (auf keinen Fall in Flüssigkeiten tauchen) und scharfen Kanten fern. Benutzen Sie das Gerät nicht mit feuchten Händen. Bei feucht oder nass gewordenem Gerät sofort den Netzstecker ziehen.
• Schalten Sie das Gerät aus und ziehen Sie immer den Stecker aus der Steckdose (ziehen Sie am Stecker, nicht am Kabel) wenn Sie das Gerät nicht benutzen, Zubehörteile anbringen, zur Reinigung oder bei Störung.
• Betreiben Sie das Gerät nicht unbeaufsichtigt. Sollten Sie den Arbeitsplatz verlassen, schalten Sie das Gerät bitte immer aus, bzw. ziehen Sie den Stecker aus der Steckdose (ziehen Sie am Stecker, nicht am Kabel).
• Prüfen Sie Gerät und Kabel regelmäßig auf Schäden. Ein beschädigtes Gerät bitte nicht in Betrieb nehmen.
• Reparieren Sie das Gerät nicht selbst, sondern suchen Sie bitte einen autorisierten Fachmann auf. Um Gefährdungen zu vermeiden, ein defektes Netzkabel bitte nur vom Hersteller, unserem Kundendienst oder einer ähnlich qualifi zierten Person durch ein gleichwertiges Kabel ersetzen lassen.
• Verwenden Sie nur Original-Zubehör.
• Beachten Sie bitte die nachfolgenden „Speziellen Sicherheitshinweise“.

Kinder und gebrechliche Personen

- Zur Sicherheit Ihrer Kinder lassen Sie keine Verpackungsteile (Plastikbeutel, Karton, Styropor, etc.) erreichbar liegen.

Achtung! Lassen Sie kleine Kinder nicht mit Folie spielen. Es besteht Erstickungsgefahr!

- Um Kinder oder gebrechliche Personen vor den Gefahren elektrischer Geräte zu schützen, beachten Sie, das dieses Gerät nur unter Aufsicht verwendet wird. Dieses Gerät ist kein Spielzeug. Lassen Sie kleine Kinder nicht damit spielen.

Spezielle Sicherheitshinweise

• Saugen Sie keine Feuchtigkeit, bzw. Flüssigkeiten auf!
• Saugen Sie keine heiße Asche, spitze oder scharfe Gegenstände!
• Benutzen Sie das Gerät nicht in Feuchträumen!
• Saugen Sie niemals ohne Filter. Prüfen Sie stets den korrekten Sitz der Filter nach dem Einsetzen!
• Halten Sie während des Betriebes Haare, Kleidung und Körperteile von der Staubsaugerdüse fern!
• Halten Sie den Staubsauger von Wärmequellen wie Radiatoren, Öfen usw. fern!

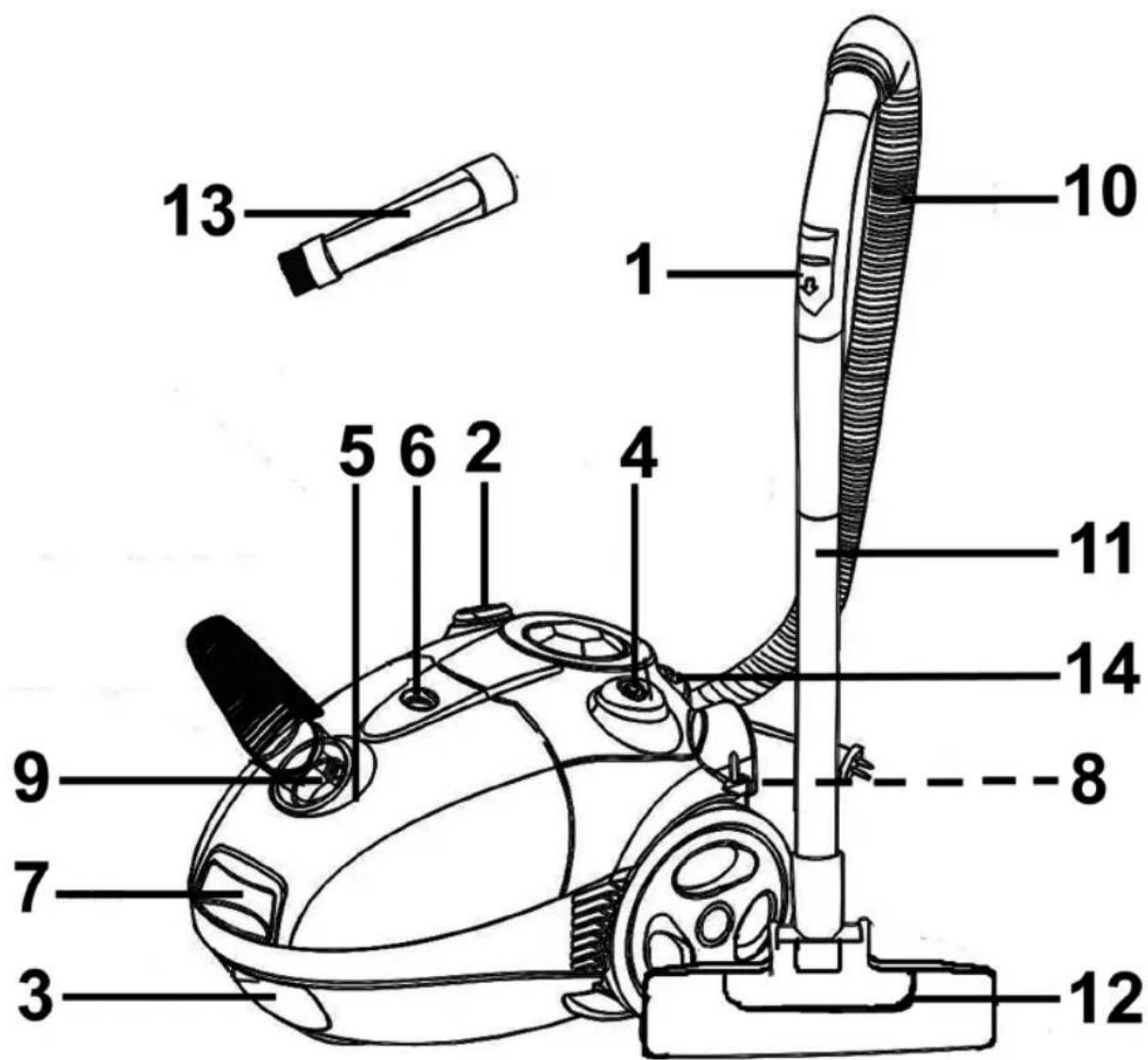

Übersicht der Bedienelemente

1	Luftschieber
2	Ein/Aus	Schalter
3	Tragegriff
4	Taste	zur Kabelaufwicklung
5	Staubbeutelfach

6 Anzeige für Staubbeutelwechsel
7 Griff zum Öffnen des Staubbeutelfachs

8	Filterabdeckung - Auslassfi Iter
	9	Schlauchanschluss
	10	Saugschlauch
	11	Saugrohr
	12	Bodendüse

13 „2in1“ Düse (Fugen- und Bürstendüse) 14 Parkhilfe

Haken am Saugrohr (ohne Abb.)

Inbetriebnahme

• Stecken Sie den Verbindungskopf des Saugschlauches (10) in den Schlauchanschluss (9), bis er mechanisch einrastet, drücken Sie dazu bitte gleichzeitig die Tasten. Um den Schlauch wieder zu lösen, drücken Sie bitte erneut die Tasten am Verbindungskopf.
• Halten Sie die Tasten gedrückt und ziehen Sie dann den Schlauch heraus.
• Stecken Sie bitte das 2-teilige Saugrohr (11) ineinander und stecken Sie es anschließend am Griffstück auf.
• Montieren Sie die Bodendüse (12) bzw. das Zubehör.

Benutzen des Gerätes

1. Wickeln Sie die benötigte Kabellänge ab.
2. Stecken Sie den Netzstecker in eine vorschriftsmäßig installierte Schutzkontakt-Steckdose 230 V, 50 Hz. Schalten Sie das Gerät mit dem Ein-/Aus Schalter (2) ein, indem Sie die Taste mit dem Fuß nach unten drücken.
3. Saugen Sie nun mit gleichmäßiger Geschwindigkeit. Andrücken ist nicht nötig.

Hinweis:

Achten Sie auf die durch die Kabellänge begrenzte Reichweite!

Aufwickelvorrichtung für Netzkabel

Bitte ziehen Sie das Netzkabel max. bis zur gelben Markierung. Ziehen Sie das Kabel auf keinen Fall bis zur roten Markierung, da die Kabelaufwicklung Schaden nehmen kann. Solche Schäden fallen nicht in den Garantieanspruch.

Aufwickeln

Drücken Sie die Taste (4) für Kabelaufwicklung und führen Sie das Kabel nach. Halten Sie das Kabel fest, um ein Herumschlagen zu vermeiden.

Düsenaufsätze

Fugen-, Bürstdüse: Zum Saugen von Polstern, Vorhängen und in Ecken und Schlitzen usw.„2 in 1“ Düse: Zusammengesteckt können Sie sie als Bürstendüse benutzen. Möchten Sie die Fugendüse verwenden, ziehen Sie den Bürstenteil ab.

Bodendüse: Zur Reinigung von Teppichen oder glatten Flächen.

Lösen der Düsen: Ziehen Sie diese unter leichtem Drehen ab.

Luftschieber (1)

Öffnen Sie den Luftschieber am Schlauchgriff zur Luftregulierung oder, um an der Düse haftende Teile zu lösen.

Anzeige Staubbeutelwechsel (6)

Halten Sie den Saugschlauch unbelastet in die Luft. Ist die Anzeige rot, ist der Beutel voll. Wechseln Sie ihn bitte aus.

Auswechseln des Staubbeutels

• Ziehen Sie den Netzstecker aus der Steckdose.
• Öffnen Sie mit dem Griff (7) den Deckel des Staubbeutelfachs (Deckel muss einrasten).
• Entnehmen Sie den Beutel, indem Sie die Halterung vorsichtig nach vorne ziehen, so das Sie leichter an den Beutel kommen. Ziehen Sie den Staubbeutel nach oben heraus.
• Schieben Sie einen neuen Beutel ein, achten Sie bitte darauf, dass der Beutel korrekt in der Führung liegt. Setzen Sie die Halterung wieder ein. Schließen Sie den Deckel, so dass er einrastet.

Filter

Ihr Gerät verfügt über zwei Filter.

Motorschutzfi Iter (Einlassfi Iter)

Den Einlassfilter finden Sie, im Staubbeutelraum. Der Filter sitzt senkrecht im hinteren Teil des Staubgehäuses.

• Ziehen Sie das Gitter nach oben heraus und entnehmen Sie dann den Motorschutzfi Iter.
• Reinigen Sie den Motorschutzfi Iter nach ca. jedem 10. Staubbeutelwechsel. Bei Bedarf können Sie den Filter in warmem Wasser, ohne Zusätze reinigen.
• Setzen Sie diesen nur vollständig getrocknet wieder ein!
• Das Gitter bitte wieder in die Führung bis nach unten schieben, so das es einrastet.

Auslassfi Iter

Des Weiteren verfügt Ihr Gerät über einen Auslassfi Iter. Sie fi nden diesen Filter unter der Filterabdeckung (8).

• Drücken Sie den Hebel, oberhalb des Lüftungsgitters nach unten, um es zu öffnen.
• Ziehen Sie dann das Gitter nach vorne heraus.
• Entnehmen Sie den Filter und reinigen Sie diesen, wie bereits beschrieben.
• Setzen Sie bitte den Filter richtig wieder ein und schließen Sie das Lüftungsgitter (bis es einrastet).

Ersatz Staubbeutel sowie Motorschutz- und Auslassfi Iter erhalten Sie bei unserer Hotline.

Reinigung und Aufbewahrung

Reinigung

• Ziehen Sie vor der Reinigung den Netzstecker aus der Steckdose!
• Reinigen Sie das Gehäuse mit einem trockenen Tuch.

Aufbewahrung

• Lassen Sie das Gerät vollständig abkühlen.
• Rollen Sie das Kabel komplett ein.
• Wenn Sie das Gerät waagerecht stellen: Hängen Sie bitte den Haken der Bodendüse in die Parkhilfe auf der Rückseite des Gerätes ein.

Störungsbehebung

- Gerät ist ohne Funktion.

Abhilfe: Überprüfen Sie den Netzanschluss. Überprüfen Sie die Stellung des Schalters.

- Gerät saugt nicht.

Mögliche Ursache: Der Staubbeutel ist voll.

Abhilfe: Erneuern Sie den Staubbeutel.

oder

Mögliche Ursache: Die Filter sind verschmutzt.

Abhilfe: Reinigen Sie die Bauteile.

Mögliche Ursache: Im Saugschlauch oder der Düse befi ndet sich ein Fremdkörper.

Abhilfe: Kontrollieren Sie das Zubehör auf Fremdkörper.

Geräuschentwicklung

Gemessen wurde der Schalldruckpegel am Ohr einer Bedienperson (LpA) in Übereinstimmung mit der DIN EN ISO 3744.

Ermittelter Schalldruckpegel: 82,0 dB(A) (kein Limit)

Technische Daten

Modell:....BS 1264

Spannungsversorgung: 220-240 V, 50/60 Hz

Leistungsaufnahme:

P_nom. 1000 W

P_max. 1400 W

Schutzklasse: II

Technische Änderungen vorbehalten!

Konformitätserklärung

Hiermit erklärt die Firma Clatronic International GmbH, dass sich das Gerät BS 1264 in Übereinstimmung mit den grundlegenden Anforderungen, der europäischen Richtlinie für elektromagnetische Verträglichkeit (89/336/EWG) und der Niederspannungsrichtlinie (73/23/EWG und 93/68/EWG) befin det.

Garantie

Wir übernehmen für das von uns vertriebene Gerät eine Garantie von 24 Monaten ab Kaufdatum (Kassenbon).

Innerhalb der Garantiezeit beseitigen wir unentgeltlich die Mängel des Gerätes oder des Zubehörs, die auf Material- oder Herstellungsfehler beruhen, durch Reparatur oder, nach unserem Ermessen, durch Umtausch. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist, noch beginnt dadurch ein Anspruch auf eine neue Garantie!

Als Garantienachweis gilt der Kaufbeleg. Ohne diesen Nachweis kann ein kostenloser Austausch oder eine kostenlose Reparatur nicht erfolgen.

Im Garantiefall geben Sie bitte das komplette Gerät in der Originalverpackung zusammen mit dem Kassenbon an Ihren Händler.

Sowohl Defekte an Verbrauchszubehör bzw. Verschleißteilen, als auch Reinigung, Wartung oder der Austausch von Verschleißteilen, fallen nicht unter die Garantie und sind deshalb kostenpfl ichtig!

Die Garantie erlischt bei Fremdeingriff.

Nach der Garantie

Nach Ablauf der Garantiezeit können Reparaturen kostenpfl ich- tig vom entsprechenden Fachhandel oder Reparaturservice ausgeführt werden.

Service Anschrift

Clatronic International GmbH

Industriering Ost 40

Bedeutung des Symbols „Mülltonne“

Schonen Sie unsere Umwelt, Elektrogeräte gehören nicht in den Hausmüll.

Nutzen Sie die für die Entsorgung von Elektrogeräten vorgesehenen Sammelstellen und geben dort Ihre Elektrogeräte ab, die Sie nicht mehr benutzen werden.

Sie helfen damit die potenziellen Auswirkungen, durch falsche Entsorgung, auf die Umwelt und die menschliche Gesundheit zu vermeiden.

Sie leisten damit Ihren Beitrag zur Wiederverwertung, zum Recycling und zu anderen Formen der Verwertung von Elektro- und Elektronik-Altgeräten.

Informationen, wo die Geräte zu entsorgen sind, erhalten Sie über Ihre Kommunen oder die Gemeindeverwaltungen.
