Marke	Clatronic
Modell	GG 3590
Produkttyp	Gasgrill
Gaskategorie	I3B/P (50)
Zugelassene Gasarten	Butan, Propan oder Flüssiggasgemische
Gasdruck	50 mbar
Gesamtleistungsaufnahme	5,50 kW (400 g/h)
Düsendurchmesser	0,73 mm
Maximale Gasschlauchlänge	150 cm
Anzahl der Brenner	2
Zündung	Integrierte Piezo-Zündung
Material des Kochrosts	Verchromter Stahl
Deckel	Mit integriertem Thermometer
Garfunktionen	Grillen, Kochen, Braten (mit geschlossenem Deckel)
Verwendung	Nur im Außenbereich
Reinigung	Mildes Reinigungsmittel und warmes Wasser; keine Scheuermittel verwenden
Wartung	Jährliche Inspektion durch einen autorisierten Techniker
Austausch des Druckreglers	Alle 2 Jahre
Austausch des Gasschlauchs	Alle 5 Jahre
Fassungsvermögen der Gasflasche	5 bis 11 kg
Zielländer	Österreich, Deutschland, Schweiz

Häufig gestellte Fragen - GG 3590 CLATRONIC

Wie schließe ich die Gasflasche an den Grill Clatronic GG 3590 an?

Verwenden Sie einen zugelassenen Niederdruckregler. Entfernen Sie die Schutzkappe der Flasche und schrauben Sie die Überwurfmutter des Reglers von Hand an (Linksgewinde). Schließen Sie dann den Gasschlauch an den Regler und das Gerät an. Ziehen Sie die Muttern von Hand fest. Prüfen Sie die Dichtheit mit Seifenwasser.

Warum zündet mein Grill nicht mit der Piezo-Zündung?

Überprüfen Sie, ob die Gasflasche nicht leer ist und das Ventil geöffnet ist. Stellen Sie sicher, dass der Brenner und die Düsen nicht durch Spinnweben oder Insekten verstopft sind. Wenn der Elektrodendraht locker ist, schließen Sie ihn wieder an. Wenn das Problem weiterhin besteht, kontaktieren Sie einen Techniker.

Wie reinige ich den Grill nach dem Gebrauch?

Lassen Sie das Gerät vollständig abkühlen. Trennen Sie die Gasflasche. Reinigen Sie den Rost und die Außenflächen mit einem milden Reinigungsmittel und warmem Wasser. Für das Innere verwenden Sie konzentriertes Seifenwasser. Spülen Sie gründlich mit klarem Wasser nach. Verwenden Sie niemals Ofenreiniger oder Scheuermittel.

Kann ich den Grill unter einer Veranda oder einem Vordach verwenden?

Nein, der Grill darf nur im Außenbereich an einem gut belüfteten Ort, geschützt vor Wind und Wetter, verwendet werden. Stellen Sie ihn niemals unter ein Vordach oder eine brennbare Struktur.

Was tun, wenn ich Gasgeruch rieche?

Schließen Sie sofort das Ventil der Gasflasche. Löschen Sie offene Flammen und verwenden Sie keine elektrischen Geräte. Lüften Sie den Bereich. Überprüfen Sie die Anschlüsse mit Seifenwasser auf Lecks. Wenn der Geruch anhält, kontaktieren Sie Ihren Gasanbieter.

Welcher Sicherheitsabstand ist um den Grill einzuhalten?

Halten Sie einen Abstand von mindestens 1 Meter zu brennbaren Materialien (Holz, Kunststoff usw.) ein. Es darf sich kein Hindernis über dem Grill befinden. Stellen Sie sicher, dass die Seiten- und Rückwände einen Abstand von 1 Meter haben.

Wie lagere ich den Grill im Winter?

Reinigen und trocknen Sie den Grill gründlich. Trennen Sie die Gasflasche und lagern Sie sie stehend an einem belüfteten, frostfreien Ort, außerhalb der Reichweite von Kindern. Decken Sie den Grill mit einer Schutzhülle ab und lagern Sie ihn in einem trockenen, frostfreien Raum.

Kann ich Butan anstelle von Propan verwenden?

Ja, der Grill akzeptiert Butan, Propan oder deren Gemische. Bei Kälte kann Butan jedoch gefrieren und den Druck reduzieren. Für optimale Leistung bevorzugen Sie Propan oder Flüssiggasgemische.

Wann müssen der Druckregler und der Gasschlauch ausgetauscht werden?

Der Druckregler muss alle 2 Jahre ausgetauscht werden, auch wenn keine sichtbaren Mängel vorliegen. Der Gasschlauch hat eine Lebensdauer von 5 Jahren. Verwenden Sie nur zugelassene Teile, die für den Druck von 50 mbar geeignet sind.

Wie zünde ich den Grill richtig an?

Öffnen Sie den Deckel. Stellen Sie sicher, dass alle Regler auf OFF (12 Uhr) stehen. Öffnen Sie das Ventil der Gasflasche. Drücken Sie den linken Regler und drehen Sie ihn gegen den Uhrzeigersinn auf die Position MAX. Drücken Sie 4-5 Mal auf den Piezo-Zünder. Wenn der linke Brenner zündet, wiederholen Sie den Vorgang für den rechten Brenner. Stellen Sie die Flamme nach Bedarf ein.

BEDIENUNGSANLEITUNG GG 3590 CLATRONIC

Bedienungsanleitung/Garantie

Mode d'emploi • Istruzioni per l'uso Instruction Manual

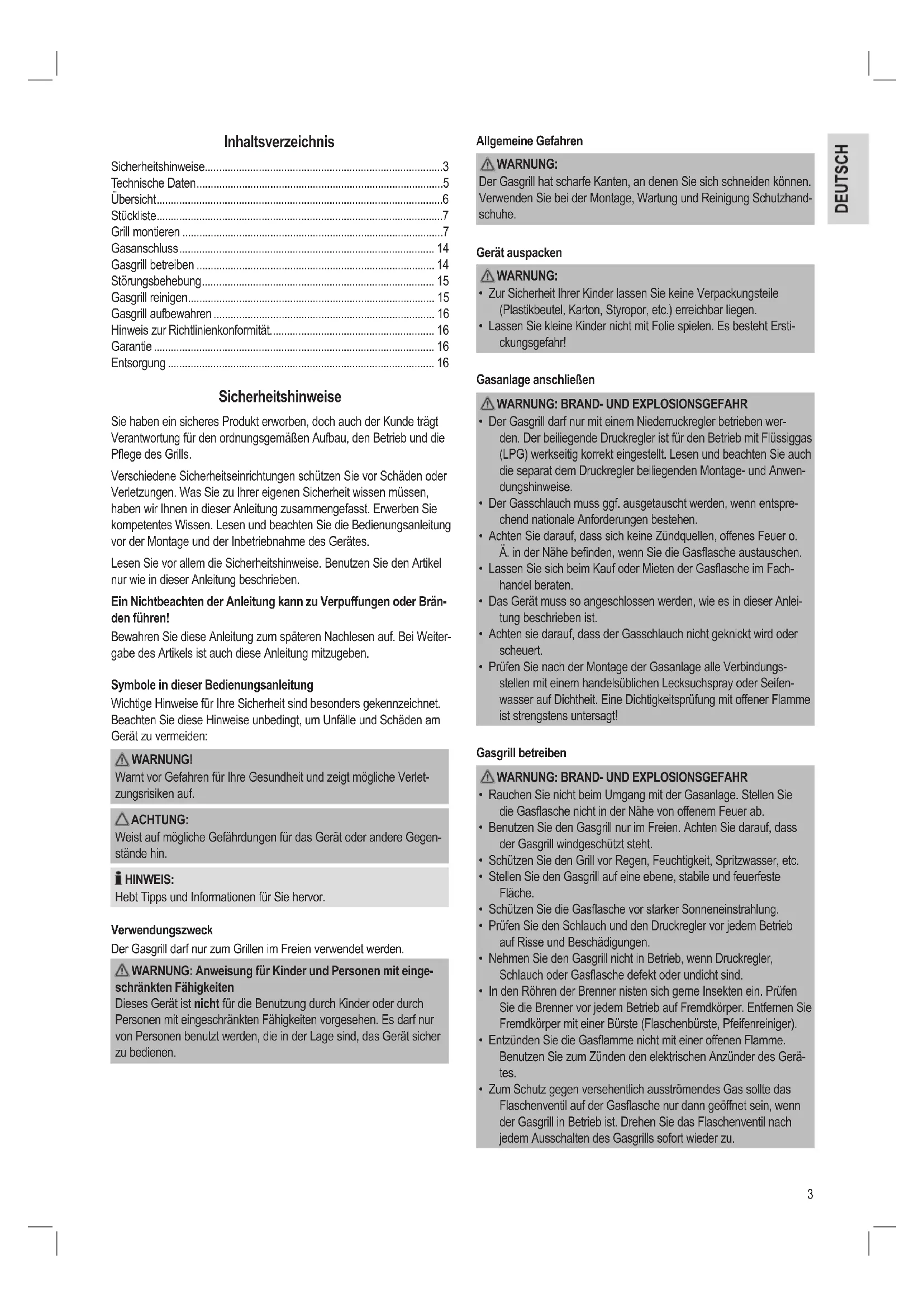

Sicherheitshinweise....3

Technische Daten....5

Übersicht....6

Stückliste....7

Grill montieren 7

Gasanschluss....14

Gasgrill betreiben 14

Störungsbehebung.... 15

Gasgrill reinigen.... 15

Gasgrill aufbewahren 16

Hinweis zur Richtlinienkonformität.... 16

Garantie 16

Entsorgung 16

Sicherheitshinweise

Sie haben ein sicheres Produkt erworben, doch auch der Kunde trägt Verantwortung für den ordnungsgemäßen Aufbau, den Betrieb und die Pflege des Grills.

Verschiedene Sicherheitseinrichtungen schützen Sie vor Schäden oder Verletzungen. Was Sie zu Ihrer eigenen Sicherheit wissen müssen, haben wir Ihnen in dieser Anleitung zusammengefasst. Erwerben Sie kompetentes Wissen. Lesen und beachten Sie die Bedienungsanleitung vor der Montage und der Inbetriebnahme des Gerätes.

Lesen Sie vor allem die Sicherheitshinweise. Benutzen Sie den Artikel nur wie in dieser Anleitung beschrieben.

Ein Nichtbeachten der Anleitung kann zu Verpuffungen oder Bränden führen!

Bewahren Sie diese Anleitung zum späteren Nachlesen auf. Bei Weitergabe des Artikels ist auch diese Anleitung mitzugeben.

Symbole in dieser Bedienungsanleitung

Wichtige Hinweise für Ihre Sicherheit sind besonders gekennzeichnet. Beachten Sie diese Hinweise unbedingt, um Unfälle und Schäden am Gerät zu vermeiden:

⚠️ WARNING!

Warnt vor Gefahren für Ihre Gesundheit und zeigt mögliche Verletzungsrisiken auf.

△ ACHTUNG:

Weist auf mögliche Gefährdungen für das Gerät oder andere Gegenstände hin.

i HINWEIS:

Hebt Tipps und Informationen für Sie hervor.

Verwendungszweck

Der Gasgrill darf nur zum Grillen im Freien verwendet werden.

⚠️ WARNING: Anweisung für Kinder und Personen mit eingeschränkten Fähigkeiten

Dieses Gerät ist nicht für die Benutzung durch Kinder oder durch Personen mit eingeschränkten Fähigkeiten vorgesehen. Es darf nur von Personen benutzt werden, die in der Lage sind, das Gerät sicher zu bedienen.

Allgemeine Gefahren

⚠️ WARNING:

Der Gasgrill hat scharfe Kanten, an denen Sie sich schneiden können. Verwenden Sie bei der Montage, Wartung und Reinigung Schutzhandschuhe.

Gerät auspacken

⚠️ WARNING:

• Zur Sicherheit Ihrer Kinder lassen Sie keine Verpackungsteile (Plastikbeutel, Karton, Styropor, etc.) erreichbar liegen.
• Lassen Sie kleine Kinder nicht mit Folie spielen. Es besteht Erstickungsgefahr!

Gasanlage anschließen

⚠️ WARNING: BRAND- UND EXPLOSIONSGEFAHR

• Der Gasgrill darf nur mit einem Niederruckregler betrieben werden. Der beiliegende Druckregler ist für den Betrieb mit Flüssiggas (LPG) werkseitig korrekt eingestellt. Lesen und beachten Sie auch die separat dem Druckregler beiliegenden Montage- und Anwendungshinweise.
• Der Gasschlauch muss ggf. ausgetauscht werden, wenn entsprechend nationale Anforderungen bestehen.
• Achten Sie darauf, dass sich keine Zündquellen, offenes Feuer o. Ä. in der Nähe befinden, wenn Sie die Gasflasche austauschen.
• Lassen Sie sich beim Kauf oder Mieten der Gasflasche im Fachhandel beraten.
• Das Gerät muss so angeschlossen werden, wie es in dieser Anleitung beschrieben ist.
• Achten sie darauf, dass der Gasschlauch nicht geknickt wird oder scheuert.
• Prüfen Sie nach der Montage der Gasanlage alle Verbindungsstellen mit einem handelsüblichen Lecksuchspray oder Seifenwasser auf Dichtheit. Eine Dichtigkeitsprüfung mit offener Flamme ist strengstens untersagt!

Gasgrill betreiben

⚠️ WARNING: BRAND- UND EXPLOSIONSGEFAHR

• Rauchen Sie nicht beim Umgang mit der Gasanlage. Stellen Sie die Gasflasche nicht in der Nähe von offenem Feuer ab.
• Benutzen Sie den Gasgrill nur im Freien. Achten Sie darauf, dass der Gasgrill windgeschützt steht.
• Schützen Sie den Grill vor Regen, Feuchtigkeit, Spritzwasser, etc.
• Stellen Sie den Gasgrill auf eine ebene, stabile und feuerfeste Fläche.
• Schützen Sie die Gasflasche vor starker Sonneneinstrahlung.
• Prüfen Sie den Schlauch und den Druckregler vor jedem Betrieb auf Risse und Beschädigungen.
• Nehmen Sie den Gasgrill nicht in Betrieb, wenn Druckregler, Schlauch oder Gasflasche defekt oder undicht sind.
• In den Röhren der Brenner nisten sich gerne Insekten ein. Prüfen Sie die Brenner vor jedem Betrieb auf Fremdkörper. Entfernen Sie Fremdkörper mit einer Bürste (Flaschenbürste, Pfeifenreiniger).
• Entzünden Sie die Gasflamme nicht mit einer offenen Flamme. Benutzen Sie zum Zünden den elektrischen Anzünder des Gerätes.
• Zum Schutz gegen versehentlich ausströmendes Gas sollte das Flaschenventil auf der Gasflasche nur dann geöffnet sein, wenn der Gasgrill in Betrieb ist. Drehen Sie das Flaschenventil nach jedem Ausschalten des Gasgrills sofort wieder zu.

⚠️ WARNING: BRAND- UND EXPLOSIONSGEFAHR

• Halten Sie während des Betriebes einen sicheren Abstand zu brennbaren und hitzeempfindlichen Materialien ein. Der Abstand darf nicht geringer als 1 m sein.
• Achten Sie darauf, dass sich oberhalb des Gasgrills keine Gegenstände oder Gebäudeteile befinden.
  • Die Flächen des Gasgrills werden während des Betriebes sehr heiß. Warnen Sie umstehende Personen und halten Sie Kinder fem.
• Lassen Sie den Gasgrill während des Betriebes nicht unbeaufsichtigt.
• Drehen Sie bei einer Störung sofort das Ventil der Gasflasche zu.
• Vor jedem Stellplatzwechsel muss der Gasgrill ausgeschaltet, das Ventil der Gasflasche zugedreht und die Gasflasche zum Schutz des Druckreglers und der Schlauchleitung aus dem Unterteil des Grills herausgenommen werden.

Gasgrill warten

⚠️ WARNING: BRAND- UND EXPLOSIONSGEFAHR

• Reparaturen und Wartungen an der Gasanlage dürfen nur von hierfür autorisiertem Fachpersonal durchgeführt werden. Nehmen Sie keine Veränderungen am Gasgrill und am Druckregler vor.
• Tauschen Sie den Druckregler nach 2 und den Schlauch nach spätestens 5 Jahren, auch wenn keine äußerlichen Schäden zu erkennen sind. Achten Sie darauf, dass der Druckregler für das verwendete Gas zugelassen und auf den korrekten Ausgangsdruck (siehe Technische Daten) eingestellt ist. Ein neuer Schlauch darf nicht länger als 1,5 m sein.
• Das Gas bildet zusammen mit Öl ein explosives Gemisch. Versuchen Sie niemals, schwergängige Ventile und Regulierknöpfe mit Öl oder Kriechöl leichtgängig zu machen.

Maßnahmen zur Brandbekämpfung

• Bringen Sie umstehende Personen in Sicherheit! Drehen Sie, wenn möglich, das Ventil der Gasflasche zu. Kühlen Sie die Gasflasche mit Wasser. Achten Sie dabei auf Ihre Sicherheit! Eine spontane, explosionsartige Wiederentzündung ist möglich.
• Löschen Sie ausströmendes, brennendes Gas nur, wenn Sie den Gasaustritt nicht stoppen können. Alle Löschmittel können benutzt werden.

Erste-Hilfe-Maßnahmen

- Maßnahmen nach Einatmen von Gas

• Hohe Konzentrationen können Ersticken verursachen. Symptome können Verlust der Bewegungsfähigkeit und des Bewusstseins sein. Das Opfer bemerkt das Ersticken nicht. In niedrigen Konzentrationen können Schwindelgefühl, Kopf-schmerzen, Übelkeit und Koordinationsstörungen auftreten.
• Bringen Sie das Opfer an die frische Luft. Verständigen Sie einen Arzt oder den Rettungsdienst. Leiten Sie bei Atemstillstand die künstliche Beatmung ein.

- Maßnahmen nach größeren Verbrennungen oder Verbrühungen

• Es besteht die akute Gefahr einer Unterkühlung und eines Schocks. Rufen Sie sofort den Rettungsdienst!
• Eventuellen Kleiderbrand sofort mit Wasser löschen oder die Flammen mit einer dicken Decke ersticken.
• Bei Verbrühungen: Kleidung sofort entfernen.
• Bei Verbrennungen: Kleidung am Körper lassen.

• Mit kaltem Wasser mindestens 15 Minuten kühlen, bis der Schmerz nachlässt.

• Den betroffenen Bereich mit einem sterilen Metalline-Brandtuch abdecken. Die mit Metalline beschichtete Seite auf die verletzte Haut auflegen und locker mit einer Mullbinde oder einem Dreieckstuch fixieren.

• Keine Hausmittel wie Salben, Puder, Öle, Desinfektionsmittel etc. anwenden!

- Maßnahmen nach kleineren Verbrennungen oder Verbrühungen

• Bei Verbrühungen: Kleidung sofort entfernen.
• Bei Verbrennungen: Kleidung nur entfemen, wenn sie nicht haftet.
• Mit kaltem Wasser mindestens 15 Minuten kühlen, bis der Schmerz nachlässt.
• Kleine Verbrennungen oder Verbrühungen ohne Blasenbildung an der Luft heilen lassen, nicht mit einem Pflaster oder Verband abdecken.

Transporthinweise

⚠️ WARNING: BRAND- UND EXPLOSIONSGEFAHR

• Transportieren Sie die Gasflasche möglichst nicht in Fahrzeugen, deren Laderaum nicht von der Fahrerkabine getrennt ist. Der Fahrer muss die möglichen Gefahren der Ladung kennen und er muss wissen, was bei einem Unfall oder Notfall zu tun ist.
• Transportieren Sie die Gasflasche stehend sowie gegen Umfallen und Verrutschen gesichert.
• Achten Sie darauf, dass das Ventil der Gasflasche geschlossen und dicht ist.

Aufbewahrungshinweise

⚠️ WARNING: BRAND- UND EXPLOSIONSGEFAHR

• Wird das Gerät nicht verwendet, muss die Gasflasche vom Gerät getrennt werden.
• Bewahren Sie die Gasflasche außerhalb der Reichweite von Kindern auf.
• Halten Sie die Gasflasche von oxidierenden Gasen und anderen brandförderlichen Stoffen fern.
• Ausströmendes Flüssiggas ist schwerer als Luft und sinkt zu Boden. Bewahren Sie die Gasflasche nicht im Haus, unter Erdgleiche (z. B. Keller, Schacht, Tiefgarage etc.) oder an unbelüfteten Plätzen auf, an denen sich ausströmendes Gas sammeln könnte.
• Schützen Sie die Gasflasche vor direkter Sonneneinstrahlung und anderen Wärmequellen.
• Lagern Sie die Gasflasche bei weniger als 50°C an einem gut gelüfteten, schattigen Ort und gegen Witterungseinflüsse geschützt.
• Lagern Sie die Gasflasche stehend und gegen Umfallen gesichert.
• Leere Gasflaschen enthalten immer eine Restmenge Flüssiggas. Beachten Sie die Aufbewahrungshinweise auch für leere Gasflaschen.

Bestimmungsgemäßer Gebrauch

Dieses Gerät dient

- zum Grillen und Überbacken von festen Nahrungsmitteln.

Es ist ausschließlich für diesen Zweck bestimmt und darf nur dafür verwendet werden.

Es darf nur in der Art und Weise benutzt werden, wie es in dieser Gebrauchsanleitung beschrieben ist. Sie dürfen das Gerät nicht für gewerbliche Zwecke einsetzen.

Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschaden oder sogar zu Personenschaden führen.

Der Hersteller übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen Gebrauch entstehen.

Technische Daten

Hersteller	Hong Hua
Basisbezeichnung:	GG 3590 (G2082)
Gesamte aufgenommene Heiz-leistung aller Gaskategorien:	5,50 kW (400g/h)
Gas Kategorie:	I3B/P(50)
Gasart:	Butan, Propan oder deren Gemische
Gasdruck:	50 mbar
Gasdüse:	0,73 mmCE0359-14
maximale Schlauchlänge:	150 cm
Identifikationsnummer:	0359BU1034
Zielländer:	AT, DE, CH

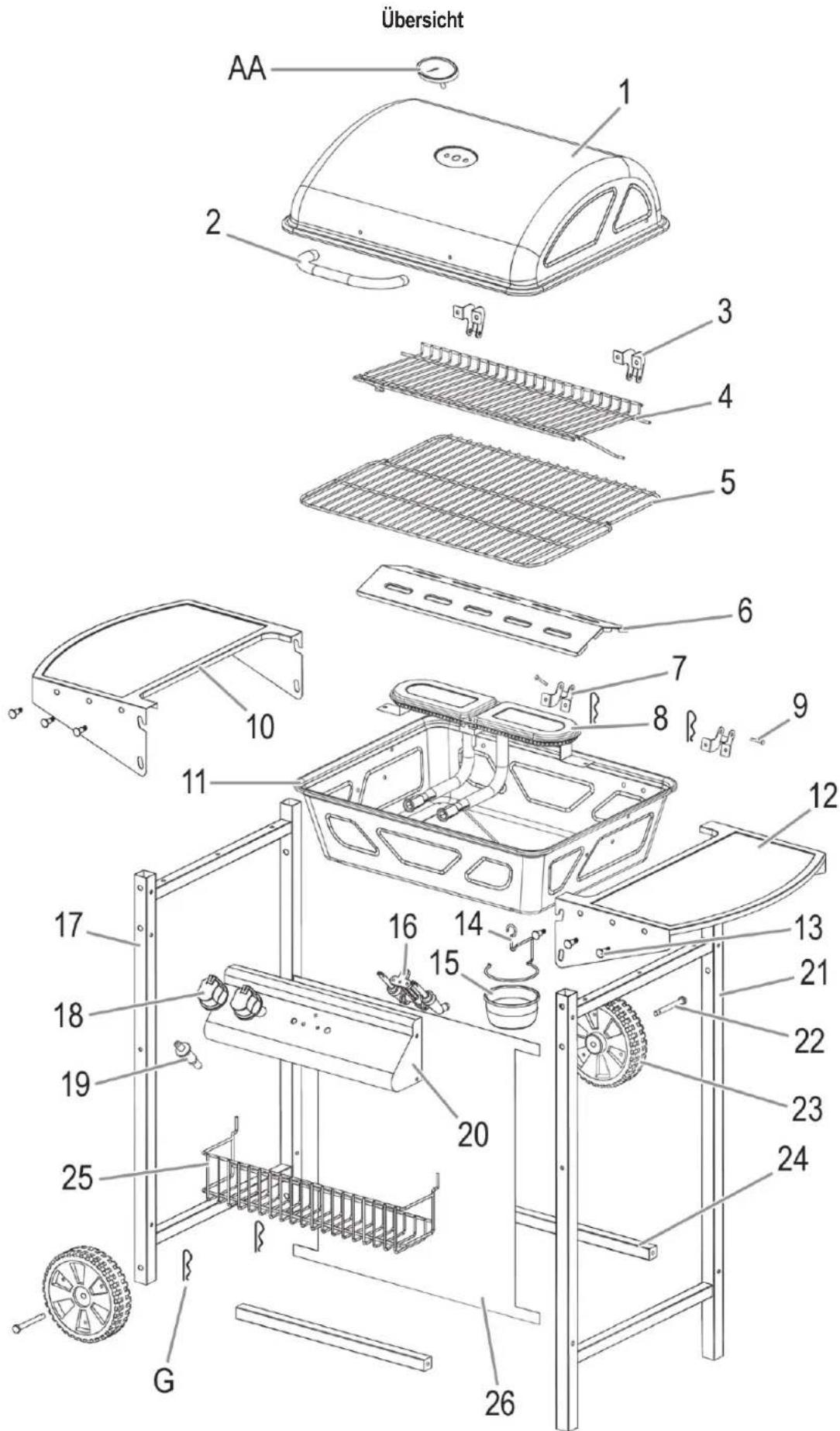

Übersicht AA 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 G 26

Stückliste

Pos.	Beschreibung Bild Stk Pos.	Beschreibung Bild Stk
1 Deckel			1 18	Knebel 2
2 Griff			1 19	Zünder 1
3 Scharnier, Deckel			2 20	Bedienfeld 1
4 Warmhalterost			1 21	Standbein, rechts 1
5 Grillrost			1 22	Achse 2
6 Flammabdeckung			1 23	Rad 6" 2
7 Scharnier, Gehäuse			2	24	Traverse		2
8 Brenner			1 25	Korb
9 Fitsche			2 26	Frontverkleidung
10	Konsole, links		1	AA	Thermometer		1
11	Gehäuse		1	A	Schraube M6x40		4
12	Konsole, rechts		1	B	Schraubenbolzen M6		8
13	Aufhänger		6	C	Schraube M5x30		10
14	Halter		1	D	Schraube M5x10		13
15	Fettschale		1	E	Mutter M5		18
16	Ventil		1	F	Schraube M4x10		4
17	Standbein, links		1	G	Clip		4

Grill montieren

Für den Aufbau benötigen Sie:

• 2 Personen
• Schutzhandschuhe
• Ggf. eine Decke als Unterlage
• Schraubenschlüssel der SW 8
• Schraubendreher der Größe PZ1 und PZ2
• Zange

Entfernen Sie vorher die Schutzfolien, die an den Flächen haften.

Bei der Montage orientieren Sie sich an der Stückliste und der bebilderten Aufbauanleitung:

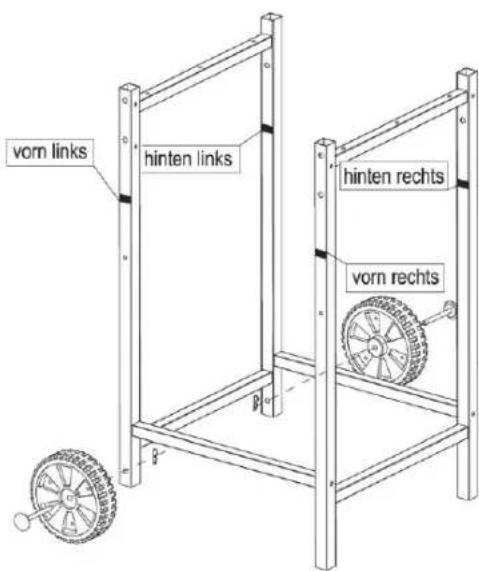

1

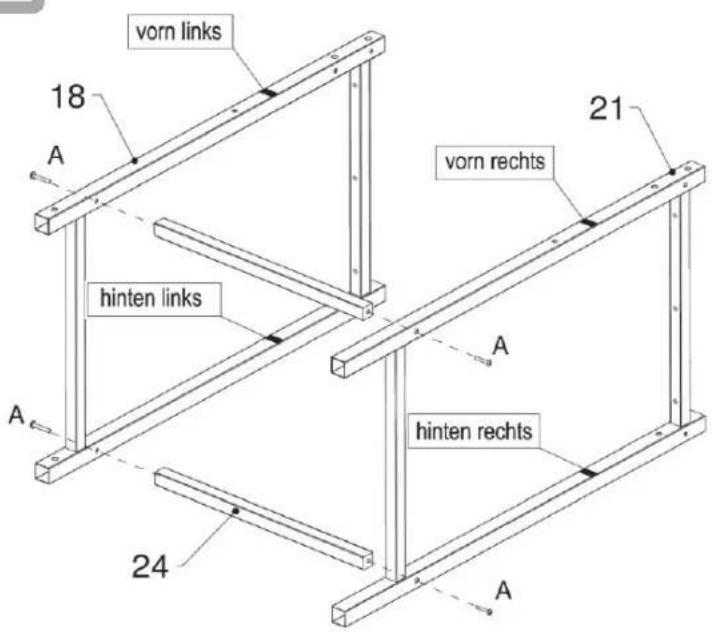

vorn links 18 A 21 vorn rechts hinten links A 24 hinten rechts A

A M6x40 4 Stück

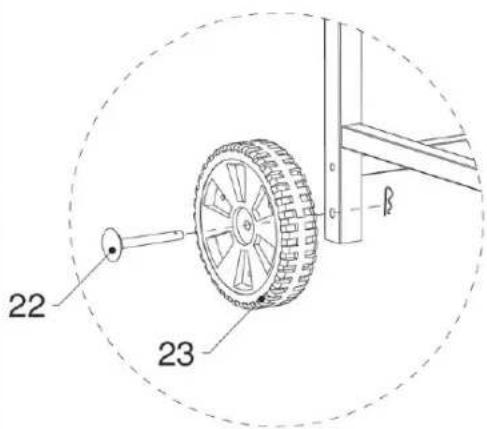

2

22 23

vorn links hinten links hinten rechts vorn rechts

G Klammer 2 Stück

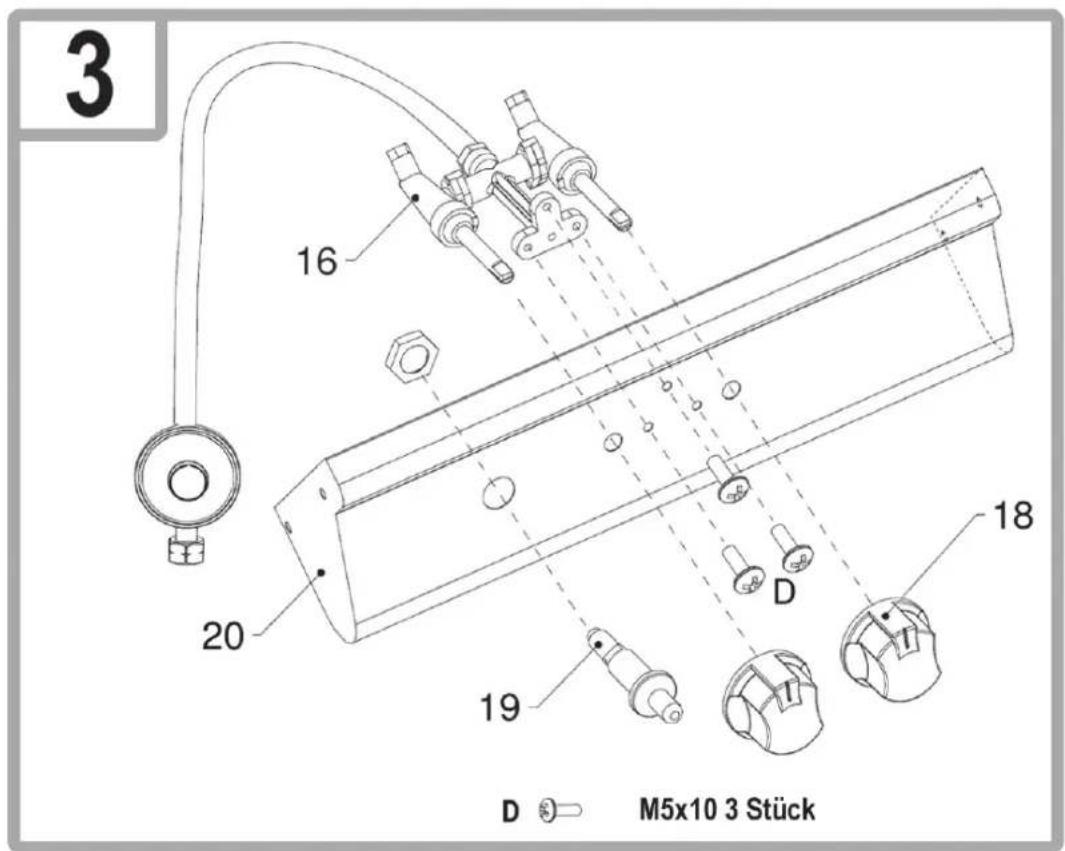

3 16 20 19 D 18 D M5x10 3 Stück

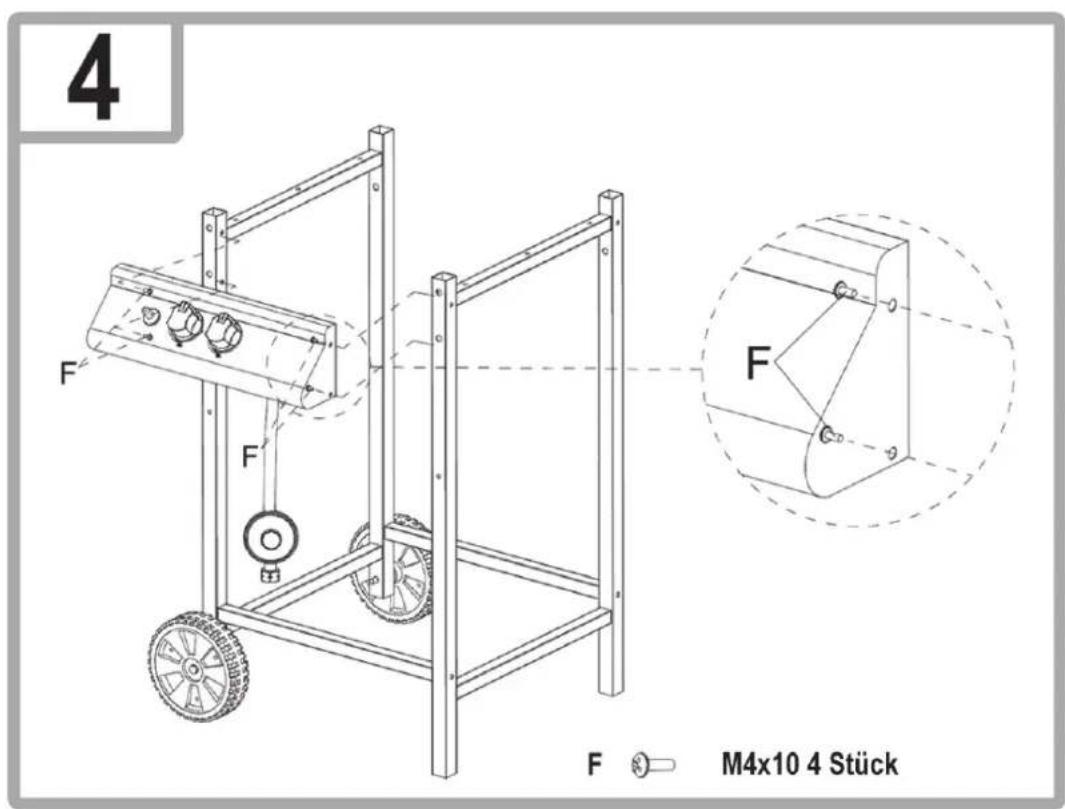

4 F F F F M4x10 4 Stück

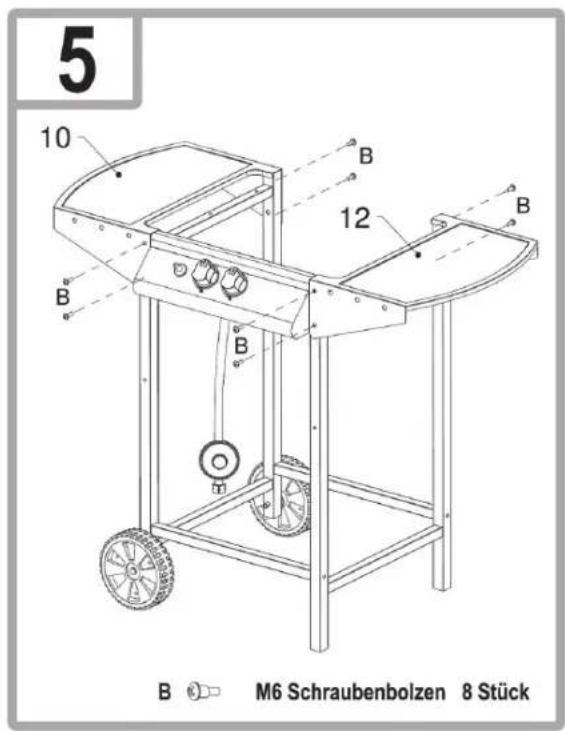

5 10 B 12 B B B M6 Schraubenbolzen 8 Stück

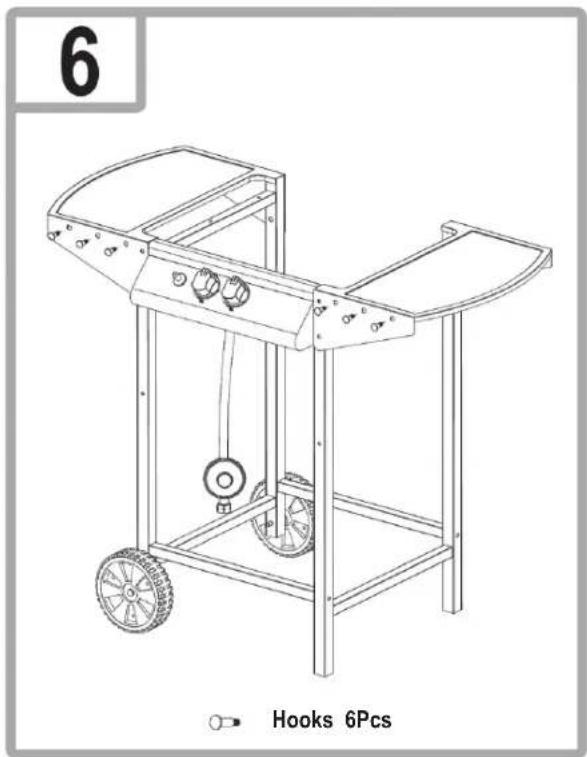

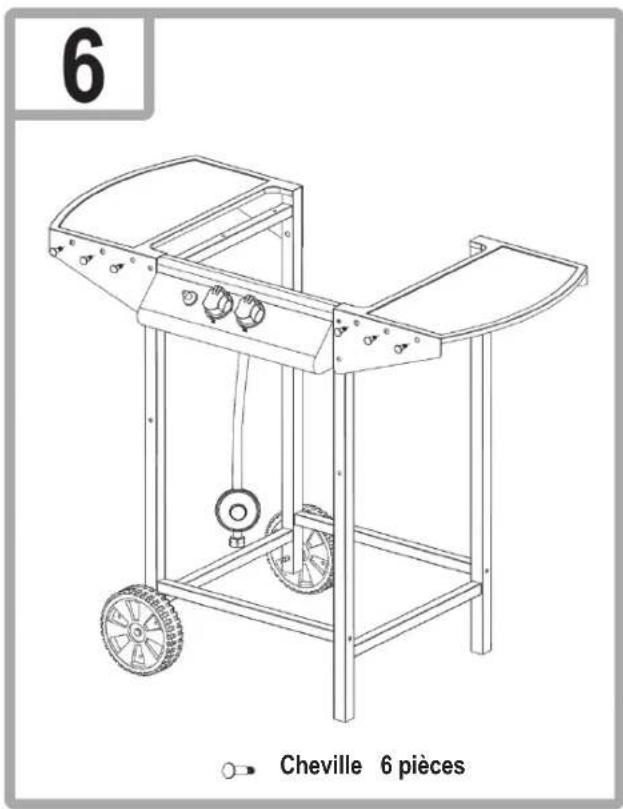

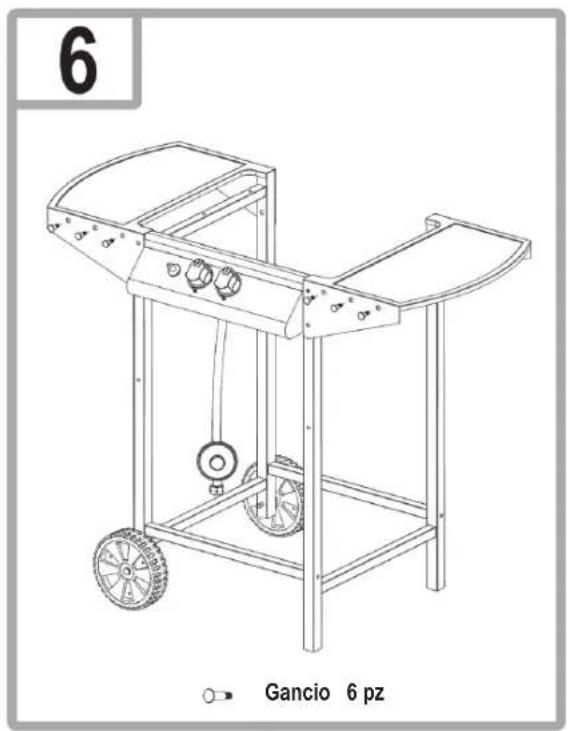

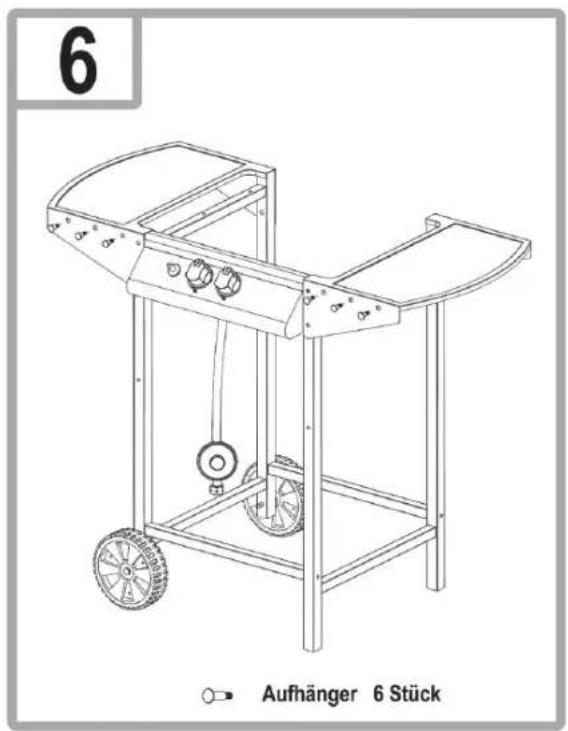

6 Aufhänger 6 Stück

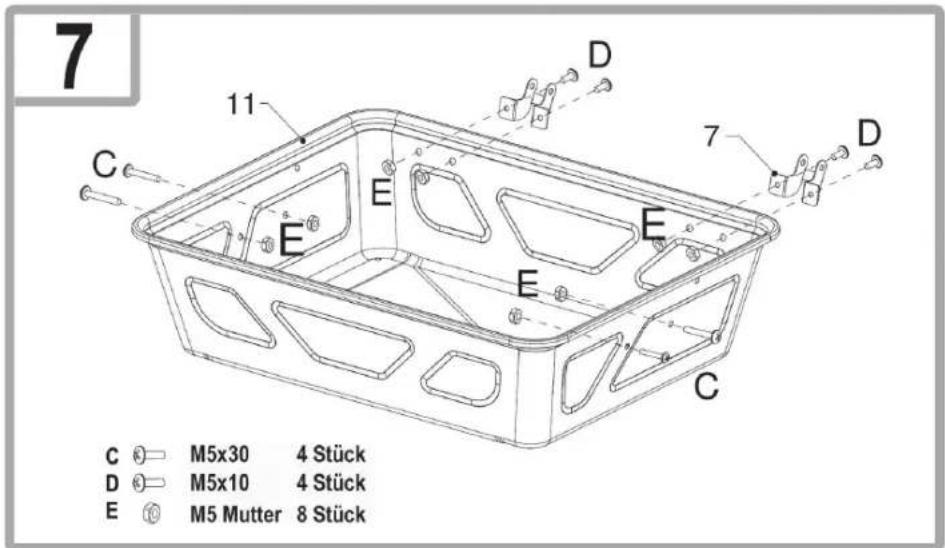

7 C 11 D 7 D E E E C C M5x30 4 Stück D M5x10 4 Stück E M5 Mutter 8 Stück

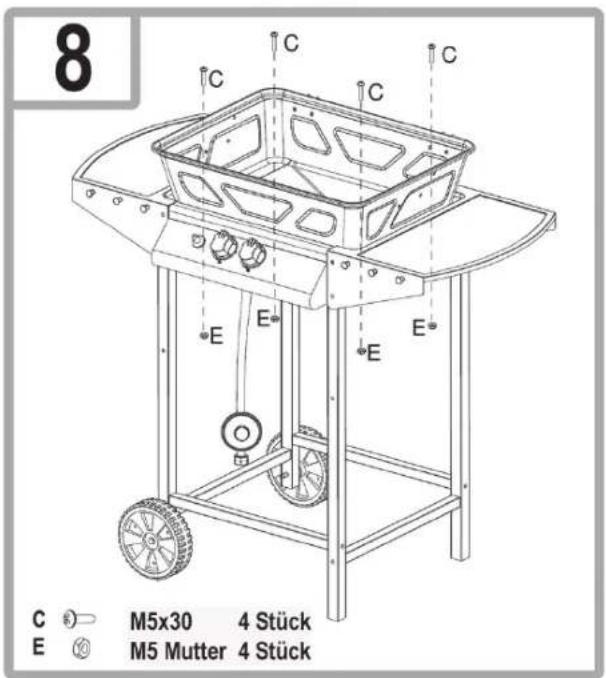

8 C C C E E E M5x30 4 Stück E M5 Mutter 4 Stück

DEUTSCH

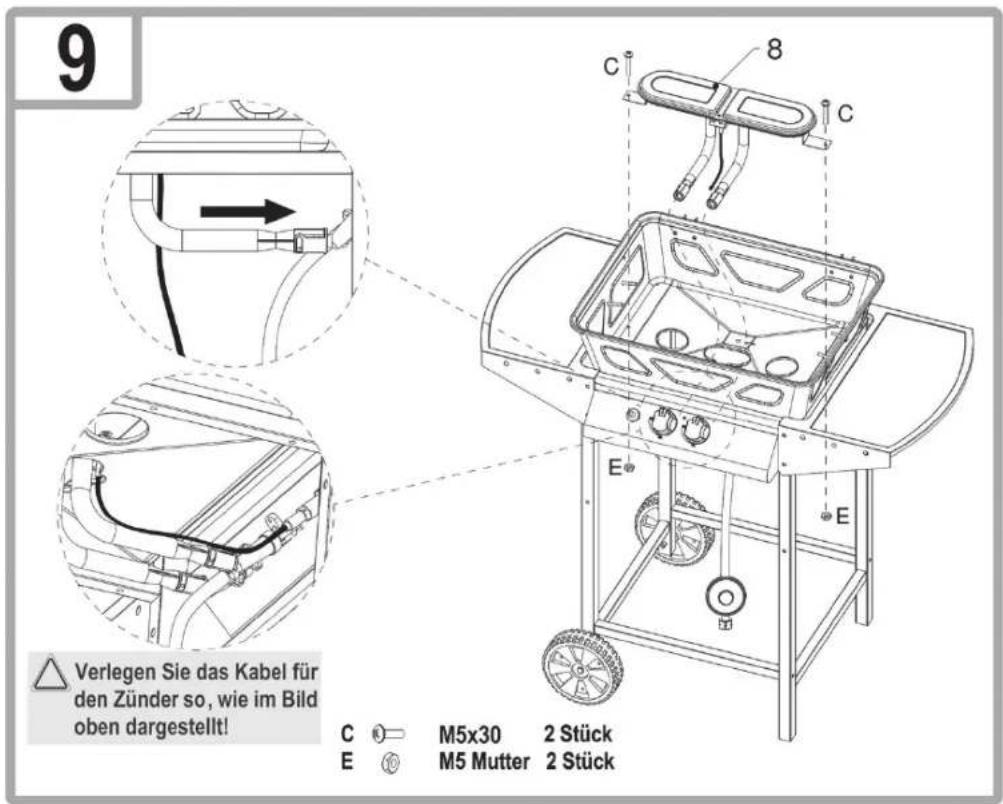

9 Verlegen Sie das Kabel für den Zünder so, wie im Bild oben dargestellt! C M5x30 2 Stück E M5 Mutter 2 Stück

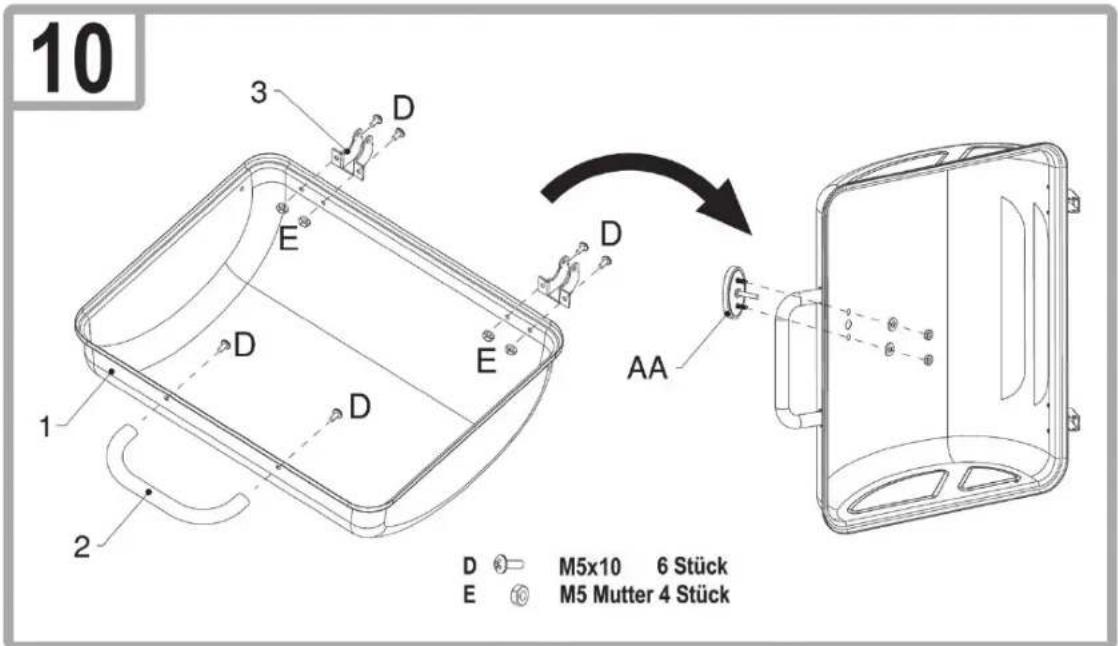

10 3 D E D D E D 1 2 AA D E M5x10 6 Stück E M5 Mutter 4 Stück

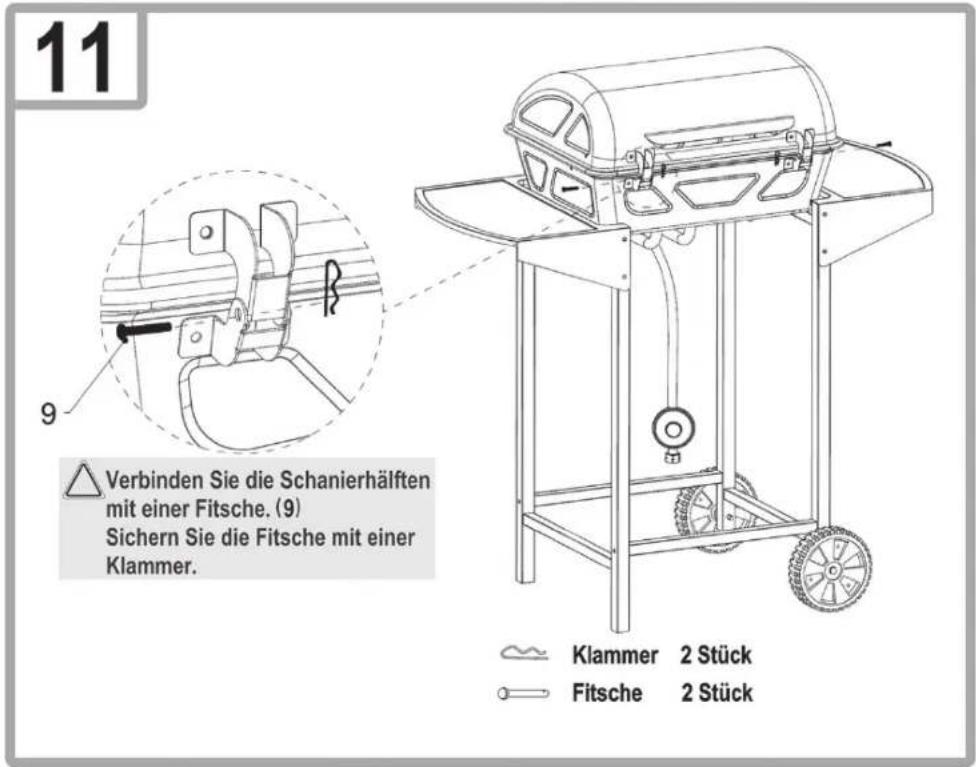

11 9 Verbinden Sie die Schanierhälften mit einer Fitsche. (9) Sichern Sie die Fitsche mit einer Klammer. Klammer 2 Stück Fitsche 2 Stück

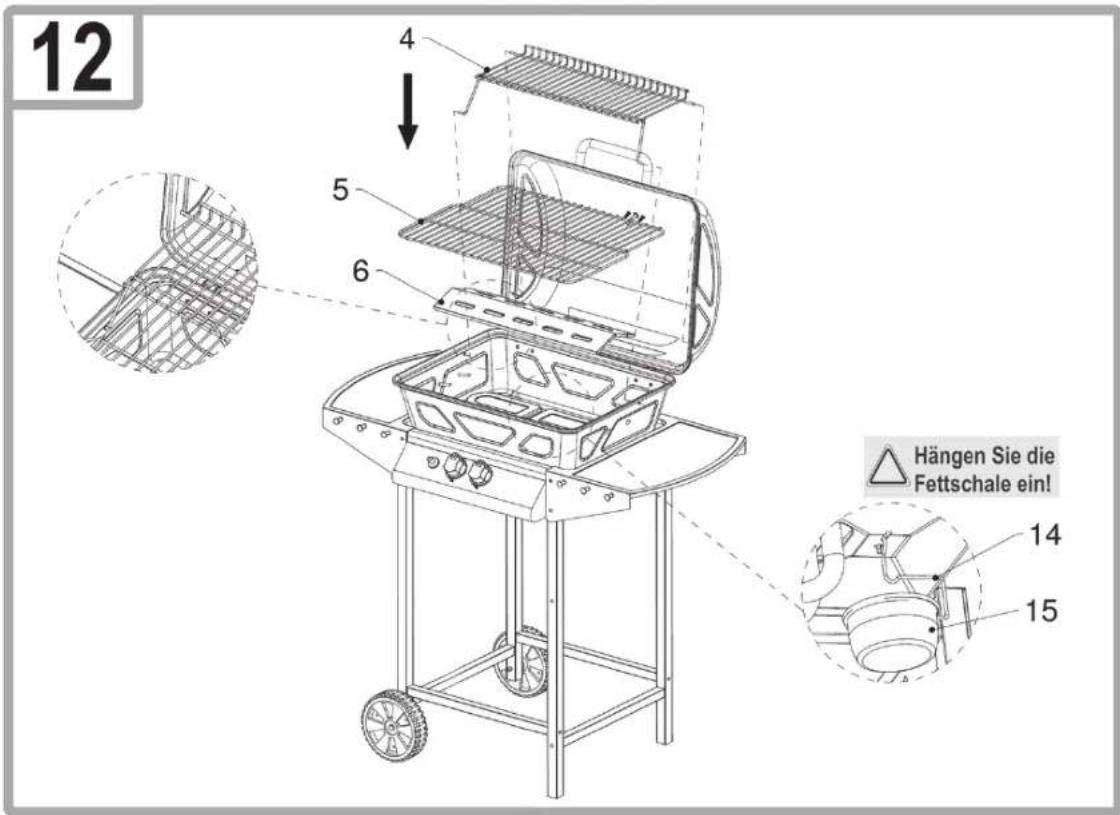

12 4 5 6 Hängen Sie die Fettschale ein! 14 15

DEUTSCH

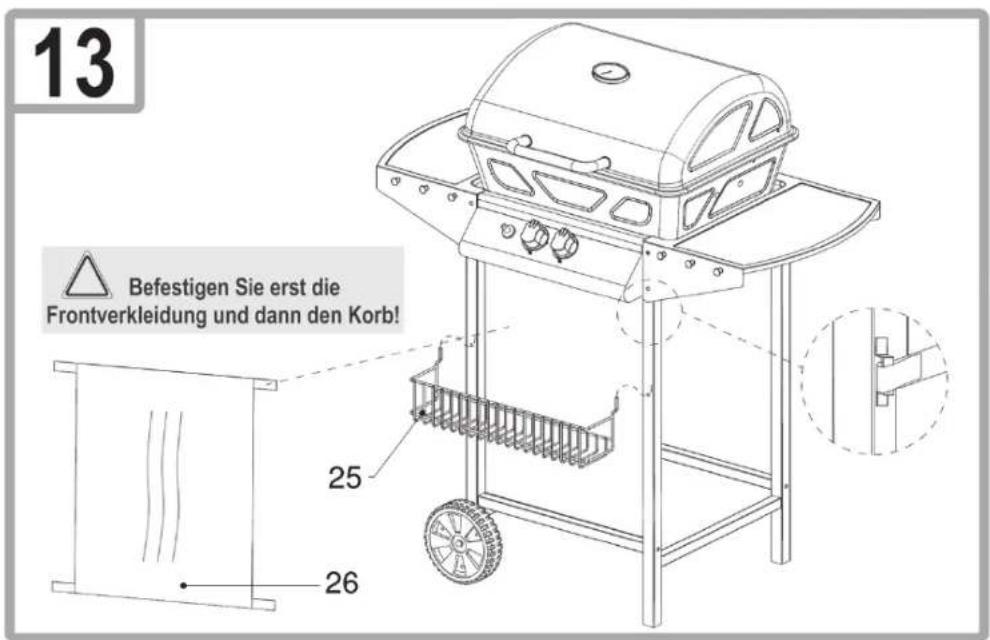

13 Befestigen Sie erst die Frontverkleidung und dann den Korb! 25 26

Gasanschluss

Allgemeines

Der Grill kann mit Gasflaschen zwischen 5 kg bis 11 kg betrieben werden. Zugelassen sind Niederdruck -Butan-, -Propan- oder -LPG-Gasgemische.

Ihr Grill funktioniert am besten mit Propangas oder LPG-Gasgemischen. Butan kann verwendet werden, aufgrund der Nennleistung des Geräts kann die Gasflasche jedoch einfrieren. Dadurch sinkt der Gasdruck und Ihr Grill liefert nicht die volle Leistung.

Verwenden Sie einen Regler, der nach DIN EN 12864:2001 zertifiziert ist.

i HINWEIS:

Wenden Sie sich für Informationen zum richtigen Regler für Gasflaschen an Ihren LPG-Händler.

Regler und Schlauch

Diese Teile sind im Lieferumfang des Grills enthalten. Ersatzteile erhalten Sie bei Ihrem Händler oder einem zugelassenen LPG-Lieferanten. Verwenden Sie nur Schläuche und Regler mit dem oben angegebenen Druck, die für LPG zugelassen sind.

Die Haltbarkeit des Reglers beträgt normalerweise 2 Jahre. Ein Aus-tausch des Reglers wird innerhalb von 2 Jahren nach Herstellungsdatum empfohlen.

WARNUNG:

• Der verwendete Schlauch muss den nationalen Vorgaben entsprechen.
  • Die Verwendung von ungeeigneten Schläuchen oder falschen Reglern ist gefährlich.
• Vergewissern Sie sich vor dem Betrieb, dass Sie die richtigen Teile verwenden.

An der Gasflasche

Der Anschluss erfolgt über einen flexiblen Schlauch und den passenden Niederdruckregler. Der Niederdruckregler ist an der Gasflasche zu montieren.

1. Entfernen Sie die Schutzkappe und den Gewindeschutz an der Gasflasche.
2. Wählen Sie einen passenden Schraubenschlüssel und ziehen Sie die Überwurfmutter (Achtung Linksgewinde) des Niederdruckreglers an der Gasflasche handfest.
3. Wählen Sie einen passenden Schraubenschlüssel und ziehen Sie die Überwurfmutter (Achtung Linksgewinde) des Schlauches am Niederdruckregler handfest.

Am Gerät

Spinnweben oder Insekten können Brenner oder Rohr verstopfen. Stellen Sie vor dem Anschluss sicher, dass der Brenner und die Brenneröffnungen sauber sind.

Den Gasanschluss finden Sie zwischen den beiden Rohren des Brenners.

- Wählen Sie einen passenden Schraubenschlüssel und ziehen Sie die Überwurfmutter (Achtung Linksgewinde) des Schlauches am Grill handfest.

Die Schraubanschlüsse des Schlauches müssen mit dem Gerät und dem Niederdruckregler sicher verbunden sein.

Undichte Stellen finden

ACHTUNG: Prüfen Sie vor dem Gebrauch auf undichte llen.

• Suchen Sie undichte Stellen niemals mit offener Flamme.
• Verwenden Sie ein Lecksuch-Spray oder Seifenlauge.

Undichte Stellen lassen sich mit Seifenlauge sichtbar machen. Sie benötigen ca. 50 ml im Mischverhältnis 1:3.

1. Vergewissern Sie sich, dass alle Stellknöpfe auf 12 Uhr Position (OFF) stehen.
2. Haben Sie alle Bauteile wie zuvor beschrieben angeschlossen, drehen Sie das Gas auf.
3. Verteilen Sie das Seifenwasser auf den Schlauch und sämtliche Anschlüsse. Werden an einer Stelle Blasen geworfen, ist diese Stelle undicht und muss vor Gebrauch repariert werden.
4. Wiederholen Sie die Prüfung nach der Reparatur.
5. Drehen Sie die Gasflasche nach dem Test zu.
   Sollten Sie eine undichte Stelle finden, die Sie nicht reparieren können, wenden Sie sich an einen Gasfachmann.

Gasgrill betreiben

ACHTUNG: Bei geschlossener Haube nur mit Kleinstellung len!

INWEIS: Zur ersten Inbetriebnahme

Bevor Sie das erste Mal Speisen mit dem Gerät zubereiten: Schließen Sie den Deckel und lassen Sie das Gas 15 Minuten lang auf LOW brennen. Durch die hohe Temperatur werden die Gerüche von der Oberflächenbehandlung beseitigt.

Aufstellort

Der Grill ist nur für die Verwendung in Außenbereichen. Stellen Sie den Grill und die Gasflasche beim Gebrauch immer auf einen ebenen, stabilen Untergrund.

ACHTUNG:

Die Gasflasche darf während des Betriebes nicht im Grill abgestellt werden.

• Das Gerät ist vor Zugluft und vor Tropfwasser (z. B. Regenwasser) zu schützen.
• Entfernen Sie brennbare Materialien im Umkreis von 3 m.
• Achten Sie auf einen Freiraum von mindestens 1 m um die Rück- und Seitenwänden des Gerätes.
• Über dem Grill darf es wegen der aufsteigenden Hitze keine Hindernisse geben.
• Decken Sie den Grill in keiner Weise ab, um die Lüftung nicht zu behindem.

Wenn Sie Gasgeruch bemerken

1. Drehen Sie die Gaszufuhr an der Flasche zu.
2. Löschen Sie offene Flammen und benutzen Sie keine elektrischen Geräte in der Nähe.
3. Lüften Sie den Bereich.

4. Suchen Sie nach den undichten Stellen wie zuvor beschrieben wurde.

5. Sollten Sie immer noch Gasgeruch feststellen, wenden Sie sich an Ihren Händler oder Gasfachmann.

Gasgrill einschalten

1. Öffnen Sie vor dem Zünden der Brenner die Haube des Grills.
2. Drehen Sie alle Schalter im Uhrzeigersinn auf 12 Uhr Position (OFF).
3. Schließen Sie den Gasschlauch an die Gasflasche und den Grill an.
4. Drehen Sie die Gaszufuhr an der Gasflasche auf.
5. Ist die Anlage dicht? Prüfen Sie die Verbindungen mit Seifenwasser oder Lecksuchspray auf undichte Stellen.

△ ACHTUNG: Starten Sie immer mit dem linken Stellknopf/Brenner!

Der rechte Brenner wird über einen Zündkanal gezündet.

1. Drücken Sie den linken Stellknopf und drehen ihn gegen den Uhrzeigersinn ganz auf.

2. Drücken Sie währenddessen den Zünder „ 4 bis 5 mal.

3. Überprüfen Sie, ob die Flamme brennt. Ansonsten wiederholen Sie den Vorgang.

4. Sollte der Brenner auch jetzt nicht zünden, warten Sie 5 Minuten und wiederholen Sie dann ab Schritt 6.

5. Zündet der Brenner nicht elektrisch, kontaktieren Sie Ihren Gashändler zur Reparatur der Zündung.

6. Drehen Sie den Stellknopf, um die Hitze zwischen MAX und MIN zu regeln.

7. Zünden Sie die den rechten Brenner, indem Sie den rechten Stellknopf eindrücken und gegen den Uhrzeigersinn drehen. Durch den Zündkanal zwischen den Brennem wird der rechte Brenner gezündet.

8. Um den Grill auszustellen, drehen Sie das Ventil an der Gasflasche zu.

9. Drehen Sie dann die Stellköpfe auf 12 Uhr Position (OFF).

Tipps zum Grillen

Der Gasgrill ist ein multifunktionales Gerät. Bei geschlossener Haube können Sie Ihren Gasgrill wie einen Backofen nutzen.

• Sie können Fleisch, Fisch, Gemüse und Früchte nun nicht nur grillen, sondern auch garen.
• Bei geschlossener Haube darf die Temperatur nicht zu hoch sein. Eine geringe Temperatur bedeutet ein schonendes Garen des Grillguts.
• Überwachen Sie die Temperatur am Thermometer und regeln Sie bei Bedarf nach.
• Als Faustregel gilt: Tritt bei geschlossener Haube Rauch aus, so ist die Temperatur zu hoch!

Störungsbehebung

Tritt eine Störung auf, liegt es oft nur an einer Kleinigkeit. Bevor Sie sich an unseren Service wenden, beachten Sie bitte folgende Hinweise:

Störung Mögliche Ursache Hinweise / Abhilfe
Brenner lassen sich über das Zündsystem nicht zünden.	1. Gasflasche leer2. Regler beschädigt3. Brenner verstopft4. Gasdüsen oder Schlauch verstopft5. Elektrodenkabel locker oder von Elektrode oder Zündung getrennt	1. Gasflasche wechseln2. Regler prüfen oder austauschen3. Brenner reinigen4. Düsen und Schlauch reinigen5. Kabel wieder anschließen

Störung Mögliche Ursache Hinweise / Abhilfe
Brenner lassen sich über das Zündsystem nicht zünden.	6. Elektrode oder Kabel beschädigt, fehlerhafte Schalterzündung	6. Elektrode und Kabel austauschen Zündung austauschen
Brenner zündet nicht über Streichholz	1. Gasflasche leer2. Regler beschädigt3. Brenner verstopft4. Gasdüsen oder Schlauch verstopft	1. Gasflasche wechseln2. Regler prüfen oder austauschen3. Brenner reinigen4. Düsen und Schlauch reinigen
Kleine gelbe Flamme oder Rückkopplung (Feuer in Brennerleitung – zischendes oder gurgelndes Geräusch)	1. Gasflasche zu klein2. Brenner verstopft (Insektennest?)3. Gasdüsen oder Schlauch verstopft4. Zugluft	1. Größere Flasche verwenden2. Brenner reinigen3. Düsen und Schlauch reinigen4. Grill an geschützterem Ort aufstellen

Gasgrill reinigen

⚠️ WARNUNG: HEISSE OBERFLÄCHEN

Warten Sie vor der Reinigung, bis der Gasgrill genügend abgekühlt ist.

⚠️WARNUNG: BRAND- UND EXPLOSIONSGEFAHR

• Entfernen Sie vor der Reinigung des Gasgrills die Gasflasche.
• Verwenden Sie keine brennbaren Reinigungsmittel.

△ ACHTUNG:

• Benutzen Sie keine Drahtbürste oder andere scheuemde Gegenstände.
• Verwenden Sie keinen Backofenreiniger. Der greift lackierte Flächen an.

- Reinigen Sie den Grill nach jedem Gebrauch!

i HINWEIS:

Wenn Sie beide Brenner nach jedem Betrieb für ca. 15 Minuten ohne Grillgut mit maximaler Hitze brennen lassen, werden Ablagerungen fast vollständig weggebrannt.

Außenflächen

• Verwenden Sie milde Reinigungsmittel oder Natronlauge sowie heißes Wasser.
• Milde Scheuermittel können für hartnäckige Verschmutzungen verwendet werden.
• Anschließend spülen Sie gründlich mit Wasser nach.

Innenflächen

Sieht die Innenfläche des Grilldeckels so aus, als würde Farbe abblättem? Es sind verbrannte Fettrückstände die jetzt abplatzen.

1. Reinigen Sie die Fläche gründlich mit starker, heißer Seifenlauge.
2. Spülen Sie gründlich mit Wasser nach und lassen Sie den Deckel trocknen.

Innenfläche der Grillwanne

1. Entfernen Sie Rückstände mit einer Spülbürste.
2. Mit Seifenlauge und Schwamm waschen Sie die Fläche im Anschluss ab.
3. Spülen Sie gründlich mit Wasser nach und lassen Sie die Fläche trocknen.

Grillrost

• Verwenden Sie milde Seifenlauge.
• Milde Scheuermittel können für hartnäckige Verschmutzungen verwendet werden.
• Anschließend gründlich mit Wasser nachspülen.

Reinigung der Brenner

1. Drehen Sie das Gas am Stellknopf auf die 12 Uhr Position (OFF).
2. Trennen Sie die Verbindung zur Gasflasche.
3. Entfernen Sie die Gitter.
4. Reinigen Sie den Brenner mit einer weichen Bürste oder mit Druckluft und wischen Sie ihn mit einem Tuch ab.
5. Reinigen Sie verstopfte Öffnungen mit einer Rohrbürste oder einem stabilem Draht.
6. Prüfen Sie den Brenner auf Schäden (Risse oder Löcher). Wenden Sie sich bei Schäden an den Service oder Ihren Gasfachmann.

Wartung

Ihr Gasgrill sollte jährlich durch einen Fachmann gewartet werden.

Gasgrill aufbewahren

• Ist der Grill sauber und trocken können Sie ihn mit einer Decke schützen.
• Bewahren Sie den Grill in einem frostfreien und trockenen Raum auf.
• Schließen Sie immer das Ventil der Gasflasche und bewahren Sie diese außerhalb der Reichweite von Kindern auf.
• Beachten Sie zur Aufbewahrung auch die Hinweise im Abschnitt „Sicherheitshinweise“.

Gasflasche

- Behandeln Sie die Gasflasche immer mit Vorsicht!

• Wird das Gerät nicht verwendet, drehen Sie die Gasflasche zu und schrauben Sie den Niederdruckregler ab.
• Verschließen Sie die Flasche und setzen Sie die Schutzkappe wieder auf.
  • Die Gasflasche darf während des Betriebs nicht im Grill stehen!
• Gasflaschen müssen draußen aufrecht stehend und für Kinder unzugänglich gelagert werden.
• Lagern Sie die Flasche nicht im Keller, da sich ausströmendes Gas am Boden sammeln kann.
• Die Gasflasche darf niemals an Orten gelagert werden, an denen Temperaturen von über 50°C entstehen können.
• Lagem Sie die Gasflasche nicht in der Nähe von offenem Feuer oder anderen Zündquellen.

Hinweis zur Richtlinienkonformität

Hiermit erklärt der Hersteller, dass sich das Gerät GG 3590 in Über-einstimmung mit den grundlegenden Anforderungen der europäischen Richtlinie 2009/142/EG für Gasverbrauchsgeräte befindet.

Garantie

Garantiebedingungen

1. Gegenüber Verbrauchern gewähren wir bei privater Nutzung des Geräts eine Garantie von 24 Monaten ab Kaufdatum.
   Ist das Gerät zur gewerblichen Nutzung geeignet, gewähren wir beim Kauf durch Unternehmer für das Gerät eine Garantie von 12 Monaten.
   Die Garantiezeit für Verbraucher reduziert sich auf 12 Monate, sofern sie ein zur gewerblichen Nutzung geeignetes Gerät – auch teilweise – gewerblich nutzen.

2. Voraussetzung für unsere Garantieleistungen sind der Kauf des Geräts in Deutschland bei einem unserer Vertragshändler sowie die Übersendung einer Kopie des Kaufbelegs und dieses Garantiescheins an uns.
   Befindet sich das Gerät zum Zeitpunkt des Garantiefalls im Ausland, muss es auf Kosten des Käufers uns zur Erbringung der Garantieleistungen zur Verfügung gestellt werden.

3. Mängel müssen innerhalb von 14 Tagen nach Erkennbarkeit uns gegenüber schriftlich angezeigt werden. Besteht der Garantieanspruch zu Recht, entscheiden wir, auf welche Art der Schaden/Mangel behoben werden soll, ob durch Reparatur oder durch Austausch eines gleichwertigen Geräts.
4. Garantieleistungen werden nicht für Mängel erbracht, die auf der Nichtbeachtung der Gebrauchsanweisung, unsachgemäßer Behandlung oder normaler Abnutzung des Geräts beruhen. Garantieansprüche sind ferner ausgeschlossen für leicht zerbrechliche Teile, wie zum Beispiel Glas oder Kunststoff. Schließlich sind Garantieansprüche ausgeschlossen, wenn nicht von uns autorisierte Stellen Arbeiten an dem Gerät vornehmen.
5. Durch Garantieleistungen wird die Garantiezeit nicht verlängert. Es besteht auch kein Anspruch auf neue Garantieleistungen. Diese Garantieerklärung ist eine freiwillige Leistung von uns als Hersteller des Geräts. Die gesetzlichen Gewährleistungsrechte (Nacherfüllung, Rücktritt, Schadensersatz und Minderung) werden durch diese Garantie nicht berührt.

Stand 06 2012

Garantieabwicklung

Nutzen Sie bitte bei einer Reklamation oder zur Bestellung eines Zubehör- oder Ersatzteils für Ihren Gasgrill direkt eine der folgenden Kontaktmöglichkeiten:

[e-mail] Hotline: 0 21 61 - 6 78 86 06 www.sli24.de

Bitte teilen Sie uns Ihren Namen, Vornamen, Straße, Hausnummer, PLZ und Wohnort, Telefon-Nummer, soweit vorhanden, Fax-Nummer und E-Mail-Adresse mit.

Im Weiteren benötigen wir die Typenbezeichnung des reklamierten Gerätes, eine kurze Fehlerbeschreibung, den Kaufbeleg, das Kaufdatum und den Händler, bei dem Sie das Neugerät erworben haben.

Wenn Sie ein Zubehör- oder Ersatzteil benötigen, geben Sie bitte zur Vermeidung einer Verwechslung die Teilenummer aus der Bedienungsanleitung an.

Bitte nehmen Sie in keinem Fall eine unfreie Einsendung Ihres Gerätes vor. Bei unfreien Lieferungen entfällt Ihr Anspruch auf Garantieleistungen.

Stand 03 2014

Clatronic International GmbH

Industriering Ost 40

D-47906 Kempen

Entsorgung

Verpackung

Die Produktverpackung besteht zu großem Teil aus wiederverwertbaren Rohstoffen. Helfen Sie die Umwelt zu schonen! Entsorgen Sie die Werkstoffe entsprechend ihres Materials in bereitgestellten Sammelbehältem.

Gasgrill

Entsorgen Sie den Gasgrill am Ende seiner Nutzungszeit nicht im Hausmüll! Erkundigen Sie sich bei Ihrer Kommune oder einem ansässigen Recycling-Unternehmen über die fachgerechte und schonende Entsorgung des Produkts.

Sommaire

5 10 B 12 B B B Goujon M6 8 pièces

5 10 B 12 B B B M6 Bullone 8 pz

5 10 B 12 B B B M6 Axle 8Pcs
