Produkttyp	Dunstabzugshaube
Marke	Falcon
Modell	LEIHDC120BCEU
Breite	120 cm
Mindestsicherheitsabstand	650 mm über der Kochfläche
Beleuchtung	Halogenlampe 28 W
Saugstufen	3 Stufen (Minimum, Mittel, Maximum)
Abluftbetrieb	Abluft oder Umluft (Recycling)
Fettfilter	Metall, selbsttragend, spülmaschinengeeignet
Kohlefilter	Einweg, alle 4 Monate austauschen
Wartung der Fettfilter	Reinigung alle 2 Monate
Stromversorgung	220-240 V ~ 50/60 Hz (Schätzung)
Schutzklasse	Klasse I (Erdung erforderlich)
Luftaustrittsdurchmesser	150 mm oder 125 mm (mit Reduzierstück)
Geräuschpegel	Leise bei Minimalgeschwindigkeit
Kaminmaße	Teleskopisch (höhenverstellbar)
Verwendung	Nur für den Hausgebrauch
Bestimmungsländer	Europa (BE, FR usw.)

Häufig gestellte Fragen - LEIHDC120BCEU FALCON

Wie groß ist der Mindestabstand zwischen Dunstabzugshaube und Kochfläche?

Der Mindestsicherheitsabstand beträgt 650 mm zwischen Kochfläche und Dunstabzugshaube.

Wie reinige ich die Fettfilter?

Die metallischen Fettfilter sind spülmaschinengeeignet. Sie sollten etwa alle 2 Monate oder häufiger bei intensiver Nutzung gereinigt werden. Lassen Sie sie vor dem Wiedereinbau trocknen.

Wie oft müssen die Kohlefilter ausgetauscht werden?

Die Kohlefilter sind nicht waschbar und müssen mindestens alle 4 Monate oder häufiger bei starker Nutzung ausgetauscht werden.

Wie ersetze ich die Lampe der Dunstabzugshaube?

Entfernen Sie zuerst die Fettfilter. Schrauben Sie die Halogenlampe 28 W heraus und ersetzen Sie sie durch eine Lampe mit denselben Eigenschaften. Setzen Sie dann die Filter wieder ein.

Kann ich die Dunstabzugshaube im Umluftbetrieb ohne Außenabluft verwenden?

Ja, die Dunstabzugshaube kann im Umluftbetrieb (Recycling) arbeiten. Stellen Sie sicher, dass die Kohlefilter montiert sind und verwenden Sie den mitgelieferten Luftauslassanschluss.

Welches Stromkabel wird benötigt?

Die Dunstabzugshaube muss über einen zweipoligen Schalter mit einer Kontaktöffnung von mindestens 3 mm an das Stromnetz angeschlossen werden. Die Spannung muss mit der auf dem Typenschild im Geräteinneren angegebenen übereinstimmen (normalerweise 220-240 V).

Wie installiere ich die Dunstabzugshaube über einem Gasherd?

Halten Sie den Mindestsicherheitsabstand von 650 mm ein. Sorgen Sie außerdem für ausreichende Raumlüftung, wenn Sie nichtelektrische Geräte (Gas usw.) verwenden. Eine Öffnung nach außen kann erforderlich sein.

Was tun bei einer Fehlfunktion der Dunstabzugshaube?

Überprüfen Sie zuerst die Stromversorgung und stellen Sie sicher, dass die Filter nicht verstopft sind. Wenn das Problem weiterhin besteht, konsultieren Sie die vollständige Anleitung oder wenden Sie sich an einen Fachmann. Versuchen Sie nicht, selbst Reparaturen durchzuführen.

Ist die Dunstabzugshaube mit einem Abluftanschluss von 120 mm Durchmesser kompatibel?

Ja, die Dunstabzugshaube wird mit einem Anschlussring ∅ 120-125 mm und einem Reduzierflansch ∅ 150-120 mm zur Anpassung des Luftauslasses geliefert.

Wie reinige ich die Außenseite der Dunstabzugshaube?

Verwenden Sie ein feuchtes Tuch und ein neutrales Flüssigwaschmittel. Keine Scheuermittel verwenden. Vor jeder Reinigung die Dunstabzugshaube vom Stromnetz trennen.

BEDIENUNGSANLEITUNG LEIHDC120BCEU FALCON

EMPFEHLUNGEN UND HINWEISE 25

CHARAKTERISTIKEN....26

MONTAGE....27

BEDIENUNG....30

WARTUNG....31

INHOUDSOPGAVE

NL

ADVIEZEN EN SUGGESTIES ....32

EIGENSCHAPPEN....33

INSTALLATIE ....34

GEBRUIK....37

ONDERHOUD 38

ÍNDICE

ES

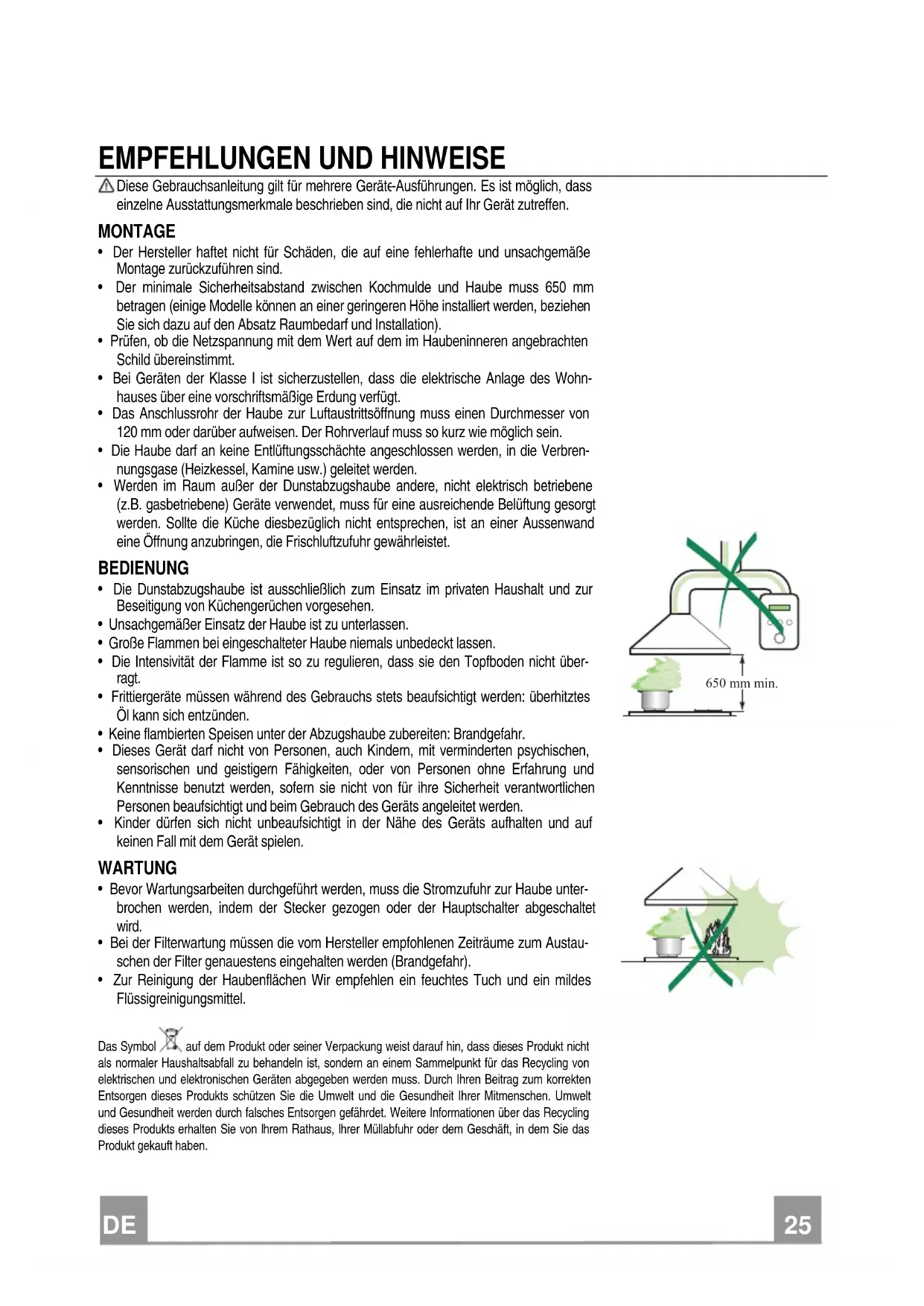

EMPFEHLUNGEN UND HINWEISE

Diese Gebrauchsanleitung gilt für mehrere Geräte-Ausführungen. Es ist möglich, dass einzelne Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zutreffen.

MONTAGE

• Der Hersteller haftet nicht für Schäden, die auf eine fehlerhafte und unsachgemäße Montage zurückzuführen sind.
• Der minimale Sicherheitsabstand zwischen Kochmulde und Haube muss 650 mm betragen (einige Modelle können an einer geringeren Höhe installiert werden, beziehen Sie sich dazu auf den Absatz Raumbedarf und Installation).
• Prüfen, ob die Netzspannung mit dem Wert auf dem im Haubeninneren angebrachten Schild übereinstimmt.
• Bei Geräten der Klasse I ist sicherzustellen, dass die elektrische Anlage des Wohnhauses über eine vorschriftsmäßige Erdung verfügt.
• Das Anschlussrohr der Haube zur Luftaustrittsöffnung muss einen Durchmesser von 120 mm oder darüber aufweisen. Der Rohrverlauf muss so kurz wie möglich sein.

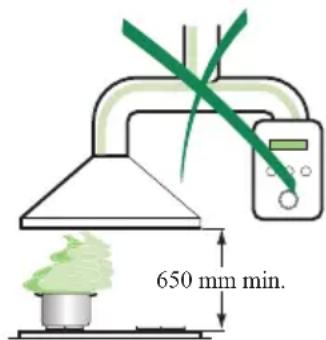

• Die Haube darf an keine Entlüftungsschächte angeschlossen werden, in die Verbrennungsgase (Heizkessel, Kamine usw.) geleitet werden.
• Werden im Raum außer der Dunstabzugshaube andere, nicht elektrisch betriebene (z.B. gasbetriebene) Geräte verwendet, muss für eine ausreichende Belüftung gesorgt werden. Sollte die Küche diesbezüglich nicht entsprechen, ist an einer Aussenwand eine Öffnung anzubringen, die Frischluftzufuhr gewährleistet.

BEDIENUNG

• Die Dunstabzugshaube ist ausschließlich zum Einsatz im privaten Haushalt und zur Beseitigung von Küchengerüchen vorgesehen.
• Unsachgemäßer Einsatz der Haube ist zu unterlassen.
• Große Flammen bei eingeschalteter Haube niemals unbedeckt lassen.
• Die Intensivität der Flamme ist so zu regulieren, dass sie den Topfboden nicht überragt.
• Frittiergeräte müssen während des Gebrauchs stets beaufsichtigt werden: überhitztes Öl kann sich entzünden.
• Keine flambierten Speisen unter der Abzugshaube zubereiten: Brandgefahr.
• Dieses Gerät darf nicht von Personen, auch Kindern, mit verminderten psychischen, sensorischen und geistigern Fähigkeiten, oder von Personen ohne Erfahrung und Kenntnisse benutzt werden, sofern sie nicht von für ihre Sicherheit verantwortlichen Personen beaufsichtigt und beim Gebrauch des Geräts angeleitet werden.
• Kinder dürfen sich nicht unbeaufsichtigt in der Nähe des Geräts aufhalten und auf keinen Fall mit dem Gerät spielen.

WARTUNG

• Bevor Wartungsarbeiten durchgeführt werden, muss die Stromzufuhr zur Haube unterbrochen werden, indem der Stecker gezogen oder der Hauptschalter abgeschaltet wird.
• Bei der Filterwartung müssen die vom Hersteller empfohlenen Zeiträume zum Austauschen der Filter genauestens eingehalten werden (Brandgefahr).
• Zur Reinigung der Haubenflächen Wir empfehlen ein feuchtes Tuch und ein mildes Flüssigreinigungsmittel.

Das Symbol ✉ auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Pos. St. Produktkomponenten

1 1 Haubenkörper mit Schaltern, Beleuchtung, Gebläsegruppe, Filtern

2 1 Teleskopkamin bestehend aus:

2.1 1 oberer Kaminteil

2.2 1 unterer Kaminteil

8a 1 Luftleitgitter Luftaustritt rechts

8b 1 Luftleitgitter Luftaustritt links

9 1 Reduzierflansch ø 150-120 mm

10 1 Anschlussflansch ø 125 mm

15 1 Luftaustritt-Anschlussstück

Pos. St. Montagekomponenten

7.1 2 Befestigungsbügel Haubenkörper

7.2.1 2 Befestigungsbügel oberer Kaminteil

11 8 Dübel

12a 8 Schrauben 4,2 x 44,4

12c 6 Schrauben 2,9 x 9,5

12d 2 Schrauben M4 x 25

St.	Dokumentation
1	Bedienungsanleitung

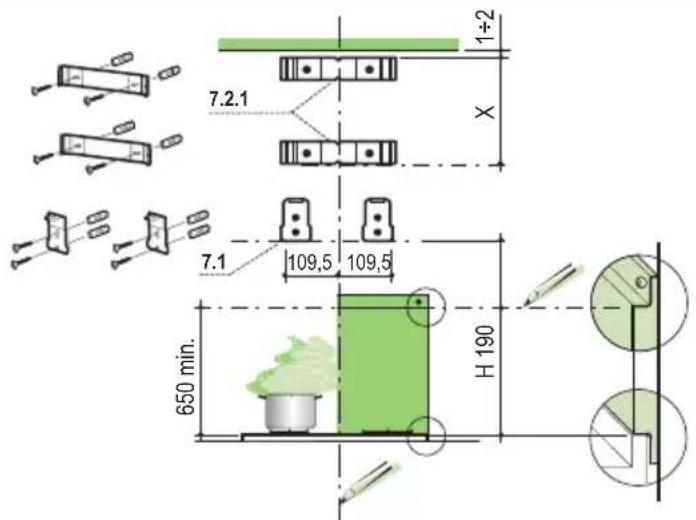

Bohren der Befestigungslöcher und Fixieren der Befestigungsbügel

Nachstehende Linien an die Wand zeichnen:

• eine vertikale Linie bis zur Decke oder oberen Begrenzung, und zwar in der Mitte des Bereiches, in dem die Haube montiert werden soll;
• eine horizontale Linie: mit einem minimalen Abstand von 650 mm zur Kochmulde bei Montage ohne Rückwandpaneel; mit einem Abstand H (Höhe des sichtbaren Teils des Rückwandpaneels) bei Montage mit Rückwandpaneel.
• Einen Bügel 7.2.1 zirka 1-2 mm unter der Decke oder oberen Begrenzung an die Wand legen und seinen Mittelpunkt (Einschnitte) auf die vertikale Bezugslinie ausrichten.
  • Die Mitte der beiden Bügellöcher an der Wand markieren.
• Den zweiten Bügel 7.2.1 an die Wand legen, wobei ein Abstand X mm vom oberen Bügel einzuhalten ist (X = Höhe des jeweiligen oberen Kaminteils); den Mittelpunkt (Einschnitte) auf die vertikale Bezugslinie ausrichten.
  • Die Mitte der Bügellöcher an der Wand markieren.
• Einen der beiden Bügel 7.1 109,5 mm von der vertikalen Bezugslinie und 190 mm oberhalb der horizontalen Bezugslinie auflegen.
  • Die Mittelpunkte der Bügelbohrungen an der Wand markieren.
• Gleichermaßen an der gegenüberliegenden Seite vorgehen.

Das Rückwandpaneel wird vor der Dunstabzugshaube montiert; falls es sowohl an der Oberwie auch Unterseite befestigt werden soll, muss es vor Montage der Unterschränke in korrekter Höhe fixiert werden. Da es sich hierbei um einen komplexen Arbeitsschritt handelt, muss dieser Vorgang vom Kücheninstallateur bzw. auf jeden Fall von erfahrenem Personal durchgeführt werden, das die Endmaße der Küchenmöbel kennt.

Wird das Rückwandpaneel nur oben fixiert, ist wie nachstehend vorzugehen:

• Das Paneel auf den Unterschrank stellen und den unteren Rand zwischen Arbeitsfläche und Wand schieben, wobei die Rückwand auf die vertikale Bezugslinie auszurichten ist.
  • Die Bohrungen an der oberen Kante kennzeichnen.
• Mit einem Bohrer φ 8 mm die markierten Punkte bohren.
  • Die Dübel 11 in die Bohrungen einfügen.
  • Die Bügel mit den mitgelieferten Schrauben 12a (4,2 x 44,4) fixieren.
• Falls ein Rückwandpaneel vorhanden ist, dieses mit den mitgelieferten Schrauben 12a (4,2 x 44,4) fixieren.

Montage des Haubenkörpers

• Bei den Bügeln 7.1 die 2 mitgelieferten Schrauben 12d einschrauben.
• Den Haubenkörper bei den Haltebügeln 7.1 einhängen und auf die vertikale Linie ausrichten.
• Mit Hilfe der Schrauben 12d vom Haubenunteren her den Haubenkörper ausrichten.

Anschlüsse

LUFTAUSTRITT BEI DER ABSAUGVERSION

Für die Installation als Absaugversion die Haube mittels eines starren oder flexiblen Rohrs mit ø 150 oder 125 mm anschließen, das vom Installateur ausgewählt wird.

• Für den Anschluss an ø 125 mm, den Reduzierflansch 9 am Ausgang des Haubenkörpers und den Vergrößerungsring 10 ø 120-125 mm am Flansch einstecken.
• Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu erforderliche Material wird nicht mitgeliefert.
  • Die eventuell vorhandenen Aktivkohlefilter ausbauen.

ANSCHLUSS IN UMLUFTVERSION

• Das Anschlussstück 15 beim Luftaustritt des Haubenkörpers eindrücken.
• Sicherstellen, dass der Aktivkohle-Geruchsfilter vorhanden ist.

ELEKTROANSCHLUSS

• Bei Anschluss der Haube an das Stromnetz muss ein zweipoliger Schalter mit einem Öffnungsweg von mindestens 3 mm zwischengeschaltet werden.
• Entfernen Sie die Fettfilter (s. Abschnitt „Wartung“) und versichern Sie sich, daß die Kabelverbindung in die Steckdose des Gebläses einwandfrei eingesteckt wird.

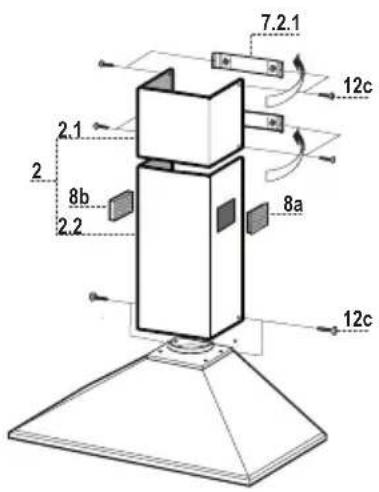

• Die beiden seitlichen Schenkel leicht auseinanderbiegen, hinter den Bügeln 7.2.1 einhängen und bis zum Anschlag wieder schließen.
- Bei den Bügeln mit Hilfe der 4 mitgelieferten Schrauben 12c (2,9 x 9,5) fixieren.

Unterer Kaminteil

• Die beiden seitlichen Schenkel des Kaminteils leicht auseinanderbiegen, zwischen dem oberen Kaminteil und der Wand einhängen und bis zum Anschlag wieder schließen.
- Den unteren Teil seitlich am Haubenkörper mit 2 der mitgelieferten Schrauben 12c (2,9 x 9,5) fixieren.
- Bei Hauben mit Umluftbetrieb die Luftleitgitter 8a–8b in den entsprechenden Sitzen anbringen, und zwar so, dass die Richtungszeichen auf die Oberund Vorderseite der Haube weisen. Sicherstellen, dass sie korrekt beim Luftaustritt-Anschluss 15 eingerastet sind.

L Beleucht Schaltet die Beleuchtung ein und aus

M Motor Schaltet den Gebläsemotor ein und aus

V Geschw. Steuert folgende Geschwindigkeitsstufen:

1. geringste Gebläsestufe, diese Stufe ist für einen ständigen und besonders leisen Luftaustausch bei geringer Kochdunstentwicklung geeignet;

2. mittlere Gebläsestufe, eignet sichaufgrund des guten Verhältnisses zwischen Fördervolumen und Geräuschentwicklung für die meisten Anwendungssituationen;

3.höchste Gebläsestufe, eignet sich für starke Kochdunstentwicklung, auch über längere Zeit hin.

Fettfilter

SELBSTTRAGENDER METALLFETTFILTER REINIGUNG

• Sie müssen nach 2-monatigem Betrieb bzw. bei starkem Einsatz auch häufiger gereinigt werden, was im Geschirrspüler möglich ist.
• Die Filter nacheinander aushaken, indem sie auf die Rückseite der Gruppe geschoben und gleichzeitig nach unten gezogen werden.
• Die Filter reinigen (darauf achten, sie nicht zu verbiegen) und vor der Remontage trocknen lassen.
• Bei der Remontage ist darauf zu achten, dass sich der Griff auf der sichtbaren Außenseite befindet.

Sie können weder gewaschen noch wiederverwendet werden und sind alle 4 Betriebsmonate bzw. bei starkem Einsatz auch häufiger auszutauschen.

AUSTAUSCHEN DER AKTIVKOHLE FILTER

• Die Metallfettfilter entnehmen.
- Den gesättigten Aktivkohle-Geruchsfilter wie gezeigt entfernen (A).
• Die neuen Filter wie gezeigt montieren (B).
• Die Metallfettfilter wieder montieren.
• Die Kohlefilter können mit dem Hausmüll entsorgt werden.

Beleuchtung

AUSWECHSELN DER LAMPEN

Halogenlampe 28 W

• Die Metallfettfilter entfernen.
• Die Lampen ausschrauben und durch gleichwertige ersetzen.
• Die Metallfettfilter wieder montieren.
