RenkCast TV - Medienplayer Renkforce - Kostenlose Bedienungsanleitung

Produkttyp	Media-Player (RenkCast TV)
Marke	Renkforce
Modell	RenkCast TV
Stromversorgung	5 V/DC über USB-Netzteil (im Lieferumfang)
Betriebsstrom	1,5 A
Schutzart	IP20
Kompatible Betriebssysteme	iOS 8, Android 4.2 oder neuer; Windows 7/8.1, Mac OS 10.9 oder neuer
Betriebsbedingungen	-20 °C bis +50 °C, relative Luftfeuchtigkeit 10% bis 90% (nicht kondensierend)
Lagerbedingungen	-30 °C bis +60 °C, relative Luftfeuchtigkeit 10% bis 90% (nicht kondensierend)
Konnektivität	HDMI, Ethernet 10/100 Mbit, Wi-Fi
Drahtlose Protokolle	Miracast, DLNA, AirPlay
Hauptfunktionen	Media-Streaming (Fotos, Videos, Musik), Anzeige von Office/PDF-Dokumenten, Webbrowser, Internetradio (1000+ Sender), EZChannel (Cloud-TV-Kanäle)
LED-Anzeige	Rot: keine Verbindung; Lila-blau: Wi-Fi ok; Türkis: Wi-Fi und Ethernet ok
Lieferumfang	RenkCast TV, Netzteil (USB-Anschluss), Micro-USB-Kabel, HDMI-Kabel, Bedienungsanleitung
Wartung und Reinigung	Mit einem trockenen, weichen Tuch reinigen; keine aggressiven Reinigungsmittel verwenden
Sicherheit	Schutzklasse II; nicht Flüssigkeiten aussetzen; nicht öffnen; außerhalb der Reichweite von Kindern aufbewahren
Schnittstelle	HDMI Out, Ethernet, Micro-USB (Stromversorgung)
Softwareinstallation	App EZCast zum Download (iOS, Android, Windows, Mac)

Häufig gestellte Fragen - RenkCast TV Renkforce

Wie installiere ich den RenkCast TV?

Schließen Sie das Netzteil an den Micro-USB-Anschluss des Geräts an. Verbinden Sie das HDMI-Kabel zwischen dem Gerät und Ihrem Fernseher. Schalten Sie den Fernseher ein und wählen Sie die entsprechende HDMI-Quelle. Laden Sie die App EZCast auf Ihr Smartphone oder Ihren Computer herunter und folgen Sie den Anweisungen auf dem Bildschirm.

Wie verbinde ich das Gerät mit dem Fernseher?

Verwenden Sie das mitgelieferte HDMI-Kabel, um den HDMI Out-Anschluss des RenkCast TV mit einem freien HDMI-Eingang Ihres Fernsehers zu verbinden. Stellen Sie sicher, dass Sie die richtige HDMI-Quelle an Ihrem Fernseher ausgewählt haben.

Welche App verwende ich zum Streamen von Inhalten?

Die offizielle App ist EZCast. Sie ist kostenlos im App Store (iOS) und bei Google Play (Android) erhältlich. Für Windows und Mac laden Sie sie von der Website www.jezcast.com herunter.

Wie richte ich das Wi-Fi ein?

Aktivieren Sie das Wi-Fi auf Ihrem Gerät und verbinden Sie sich mit dem Netzwerk namens renkTV. Öffnen Sie die EZCast-App: Die Einrichtung erfolgt automatisch. Für eine stabilere Verbindung verwenden Sie das mitgelieferte Ethernet-Kabel und schließen es an den LAN-Anschluss des Geräts an.

Was tun, wenn die LED-Anzeige rot leuchtet?

Die rote LED zeigt an, dass keine Wi-Fi- und Ethernet-Verbindung besteht. Überprüfen Sie Ihr Ethernet-Kabel oder die Wi-Fi-Einstellungen. Wenn das Problem weiterhin besteht, starten Sie das Gerät und Ihren Router neu.

Wie nutze ich die Miracast-Funktion (EZMirror)?

Wählen Sie in der EZCast-App die Funktion EZMirror. Beachten Sie, dass diese Funktion die aktuelle Wi-Fi-Verbindung unterbricht; Ihr Gerät muss sich wieder mit dem Wi-Fi-Netzwerk verbinden oder mobile Daten (3G/4G) nutzen, um mit dem Internet verbunden zu bleiben.

Wie höre ich Internetradio?

Öffnen Sie in der EZCast-App die Funktion Radio. Über 1000 Sender sind integriert. Sie können nach Genre wählen oder einen bestimmten Sender suchen.

Wie aktualisiere ich die Software des Geräts?

Gehen Sie in der EZCast-App zum Menü und wählen Sie Update. Folgen Sie den Anweisungen, um die neueste Firmware-Version herunterzuladen und zu installieren.

Kann ich das Gerät ohne Internetverbindung nutzen?

Ja, für lokales Streaming (Fotos, Videos, Musik) über das lokale Wi-Fi-Netzwerk. Funktionen, die Internet erfordern (Webbrowser, Radio, Cloud, EZChannel), sind jedoch nicht verfügbar.

Wie reinige ich den RenkCast TV?

Verwenden Sie ein sauberes, trockenes und weiches Tuch. Verwenden Sie niemals aggressive Reinigungsmittel, Alkohol oder chemische Lösungen, da diese das Gehäuse beschädigen könnten.

BEDIENUNGSANLEITUNG RenkCast TV Renkforce

Best.-Nr. 1404804 Seite 2 - 17

Operating instructions

renkCast TV

Item No. 1404804 Page 18 - 34

F Mode d'emploi

renkCast TV

N^ de commande 1404804 Page 35 - 51

1. Einführung 3
2. Symbol-Erklärung 4
3. Bestimmungsgemäß Verwendung 5
4. Lieferumfang 6
5. Sicherheitshinweise 7
6. Produktübersicht 11

a) Anschlusskonfiguration am Fernsehgerät.....11
b) Installation der zugehörigen EZ Cast App.....12
c) LED-Anzeige an der renkCast TV. 12

1. Bedienungshinweise zur Nutzung der Cast-Funktionalität 13
2. Tipps zur Nutzung der EZCast App 14
3. Wartung und Reinigung 16
4. Entsorgung 16
5. Technische Daten 17

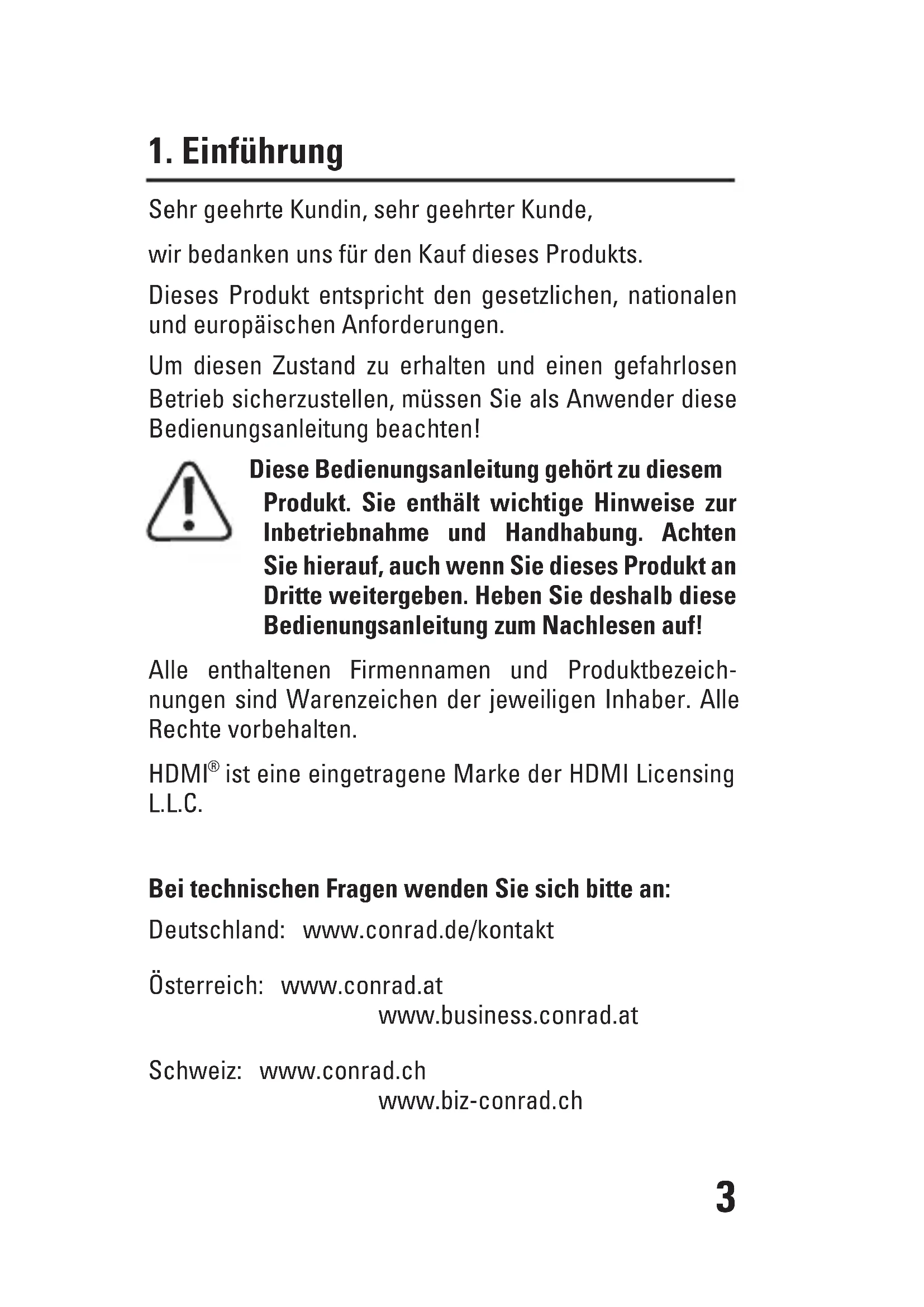

1. Einführung

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns für den Kauf diesen Produkts.

Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen.

Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten!

These Bedienungsanleitung führt zu dieser Produkt. Sie enthalt wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie diesen Produkt an Dritte weitergeben. Heb den Deshalb diese Bedienungsanleitung zum Nachlesen auf!

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

HDMI® ist eine eingetragene Marke der HDMI Licensing L.L.C.

Bei technischen Fragen wenden Sie sichitte an:

Deutschland: www.conrad.de/kontakt

Österreich: www.conrad.at www.business.conrad.at

Schweiz: www.conrad.ch www.biz-conrad.ch

2. Symbol-Erklärung

Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für ihre Gesundheit besteht, z.B. durch einen elektrischen Schlag.

Symbol weist Sie auf besondere Gefahren bei Handhabung, Betrieb oder Bedienung hin.

Das „Pfeit“-Symbol steht für spezielle Tipps und Bedienhinweise.

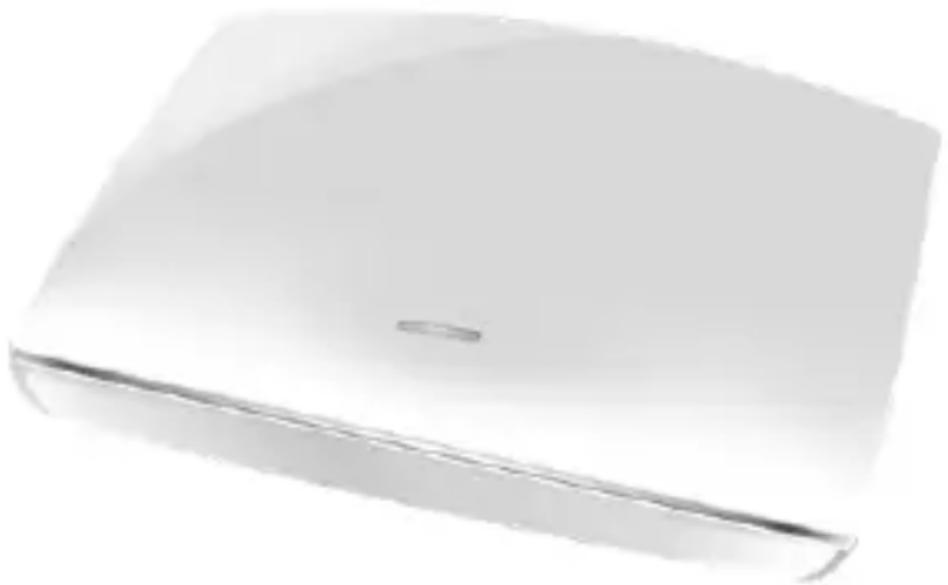

3. Bestimmungsgemäß Verwendung

Dieses renkCast TV-Produkt basiert auf der beliebten EZ Cast App.

Mithilfe der renkCast TV konnen Sie Multimediadateien wie z.B. Bilder, Video- oder Audiodateien auf Ihr Fernsehgerät streamen bzw. übertragen. Aber auch die Darstellung von PDF oder jeglicher Office-Dokumente ist hiermit möglich.

Des Weiteren ist ein Web Browser integriert, welche über den Anschluss der Cast Box an ein LAN-Netzwerk mit Internetverbindung das Fernsehgerät internetfähig macht. Dabei ist eine 10Mbit/100Mbit Ethernet-Schnittstelle eingebaut, die eine stabile Verbindung und einfache Konfiguration bietet.

Auch eine Reihe von WiFi-Übertragungsstandards wie Miracast, DLNA oder AirPlay werden unterszt.

Mit dem neuen EZ Channel Tool konnen Sie bestimmte Cloud-Fernsehkanäle speichern undändern.

Lesen Sie sich die Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an dritte Personen weiter. Die Produkte erfüllen die gesetzlichen, nationalen und europäischen Anforderungen.

4. Lieferumfang

• renkCast TV
• Steckernetzteil (USB-Anschluss)
• Micro-USB-Kabel
• HDMI-Kabel
  Bedienungsanleitung

Aktuelle Bedienungsanleitungen:

1. Öffnen Sie die Internetseite www.conrad.com/downloads in einem Browser oder scannen Sie den rechts abgebildeten QR-Code.

1. Wahlen Sie den Dokumententyp und die Sprache aus

und geben Sie dann die entsprechende Bestellnummer in das Suchfeld ein. Nach dem Start des Suchvorgangs können Sie die gefundenen Dokumente herunterlagen.

Bei Schaden, die durch Nichtbeachten dieser

Bedienungsanleitung verursacht werden, erlischt die Gewährleistung/Garantie. Für Folgeschäden übernehmen wir keine Haftung!

sch- oder Personenschäden, die durch unsachgemäß Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fälle erlischt die Gewährleistung/ Garantie!

Sehr geehrte Kundin, sehr geehrter Kunde,

diese Sicherheits- und Gefahrenhinweise dieren nicht nur zum Schutz des Produkts, sondern auch zu ihrer eigenen Sicherheit und anderer Personen. Lesen Sie sich deshalb diesen Kapitel sehr aufmerksam durch, bevor Sie das Produkt in Betriebnehmen!

Aus Sicherheits- und Zulassungsgrunden (CE) ist das eigenmächtige Umbauen und/oder Verändern des Produktes nicht gestattet.
- Der Aufbau des Steckernetzteils entspricht der Schutzklasse II.
Die Netzsteckdose für das Steckernetzteil bzw. der USB-Anschluss zur Spanningsversorgung muss sich in der Höhe des Geräts befinden und leicht zugänglich sein.

Produkt und das Steckernetzteil sind nur für trockene, geschlossene Innenräume geeignet. Setzen Sie diese Produktbestandteile keiner direkten Sonneneinstrahlung, Hitze, Kälte, Feuchtigkeit oder Nasse aus, andernfalls werden sie beschädigt.

Beim Steckernetzteil besteht außer dem Lebensgebung durch einen elektrischen Schlag!

• Ziehen Sie das Steckernetzteil niemals am Kabel aus der Netzsteckdose.

• Wenn das Steckernetzteil Beschädigungen aufweist, so fassen Sie es nicht an, es besteht Lebensgefahr durch einen elektrischen Schlag! Schalten Sie zuerst die Netzspannung für die Netzsteckdose allpolig ab, an der das Steckernetzteil angeschlossen ist (z.B. zugehörigen Sicherungsautomat abschalten bzw. Sicherung Herausdrehen, anschließend den zugehörigen Fl-Schutzschalter abschalten). Ziehen Sie erst danach das Steckernetzteil aus der Netzsteckdose und bringen Sie das Produkt in eine Fachwerkstatt.

• Gießen Sie nie Flüssigkeiten über elektrischen Geräten aus und stellen Sie keine mit Flüssigkeit gefällten Gegenstände (z.B. Vassen) darauf auf ab. Es besteht hochste Gefahr eines Brandes oder eines lebensgefährlichen elektrischen Schlags. Schalten Sie

in einem solchen Fall die zugehörige Netzsteckdose stromlos (z.B. Sicherungsautomat abschalten) undziehen Sie danach den Netzstecker aus der Netzsteckdose. Stecken Sie alle Kabel vom Gerät ab. Das Produkt darf danach nicht mehr betrieben werden,bringen Sie es in eine Fachwerkstatt.

• Stellen Sie keine offenen Brandquellen, wie z.B. brennende Kerzen, auf dem Gerät ab.
  Das Produkt und das Steckernetzteil sind für Sie wartungsfrei. Eine Wartung oder Reparatur ist nur durch eine Fachkraft oder Fachwerkstatt zulässig. Es sind keinerlei für Sie zu wartende Bestandteile im Inneren des Produkts, öffnen Sie es deshalb niemals.
  Schützen Sie das Produkt und das Steckernetzteil vor direkter Sonneneinstrahlung, starker Hitze (>60^) , Kälte (< -20^) , Vibrationen oder Mechanischen Beanspruchungen.

s Produkt ist kein Spielzeug, es führt nicht in Kinderhände. Das Produkt enthalt Kleinteile und Batterien.

Sien Sie das Verpackungsmaterial nicht achtlos liegen,这点es konnte fur Kinder zu einem gefährlichen Spielzeug werden.

Gehen Sie vorsichtig mit dem Produkt um, durch Stöße, Schläge oder dem Fall aus bereits geringer Höhe wird es beschädigt.

• Sollten sich Fragen ergebn, die nicht im Laufe der Bedienungsanleitung abgeklärt werden, so setzen Sie sichitte mit unserer technischen Auskunft oder einem anderen Fachmann in Verbindung.

• Gießen Sie nie Flüssigkeiten über oder geben dem Produkt aus. Stellen Sie keine Gefäufe mit Flüssigkeiten, z.B. Vasen oder Pflanzen, auf oder geben dem Gerät auf. Flüssigkeiten konnten ins Gehäuseinnere gelangen und damit die elektrische Sicherheit beeinträchtigen.

• Sollten Sie sich über den korrekten Anschluss bzw. Betrieb nicht im Klaren sein oder sollenen sich Fragen ergeben, die nicht im Laufe der Bedienungsanleitung abgekliart werden, so setzen Sie sichitte mit unserer technischen Auskunft oder einem anderen Fachmann in Verbindung.

6. Produktübersicht

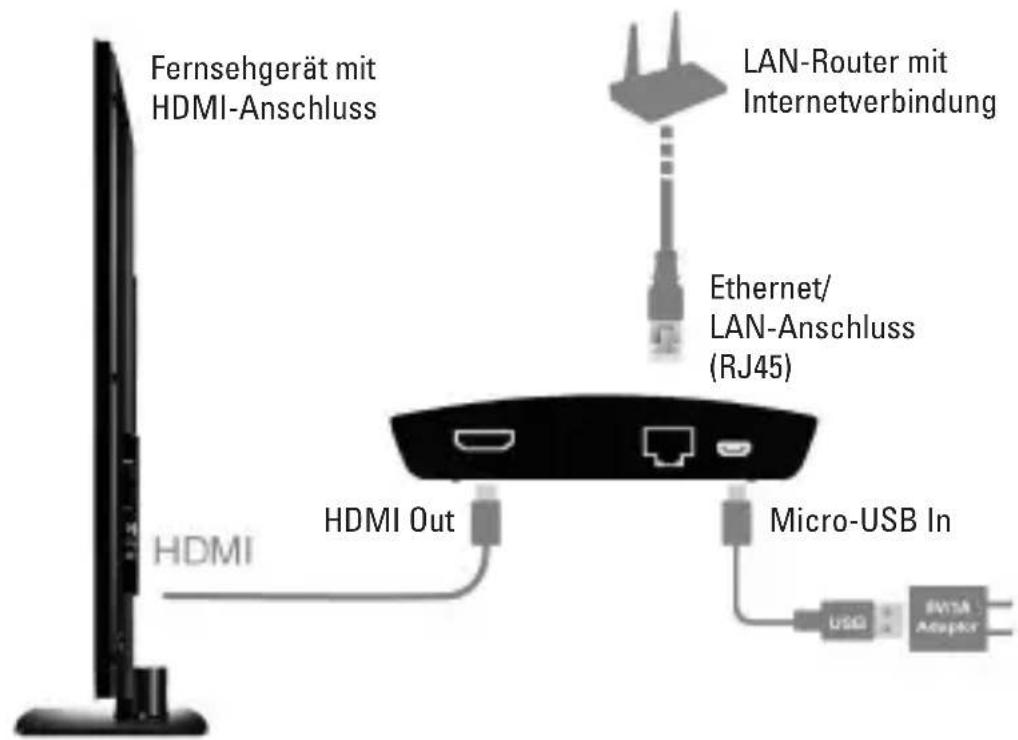

a) Anschlusskonfiguration am Fernsehgerät

Das in der Anschlusskonfiguration gezeigte HDMI-Kabel sowie USB >Micro-USB-Kabel und das dargestelter USB-Steckernetzteil sind im Lieferumfang enthalten.

Das Steckernetzteil dient lediglich der Spannungsvorsorgung der renkCast TV.

Das HDMI-Kabel ist ausgehend vom HDMI Out der Box mit einem freien HDMI-Eingang Ihr's Fernsehgeräts zu verstehen.

Um das TV-Gerät internetfähig zu machen und weitere zusätzliche Features nutzen zu konnen, schließen Sie ein RJ45 Kabel zwischen der renkCast TV (Ethernet/LAN-Anschluss) und dem Netzwerkrouter mit bereits aufgebauter Internetverbindung an. Dies vereinfacht auch den

gesamten Einstellungenprozess zu Beginn, welchen Sie nach der gezeugten Konfiguration auf Ihrtem TV-Gerät durchführren. Dazu wahlen Sie noch die richtige Eingangsquelle, also den verwendeten HDMI-Anschluss am Fernsehgerät über die Fernbedienung aus.

b) Installation der zugehörigen EZ Cast App

iOS und Android Nutzer:

• Bitte suchen Sie in Apples App Store oder Google Play nach der App „EZCast" und installmenten diese.
• Unterstützung werden iOS8, Android 4.2 und jeweils neue Versionen.

Windows und Mac OS Nutzer:

• Bitte downloads Sie die App von der Website: www.iezcast.com
• Unterstützung werden Windows 7/8.1, Mac OS10.9 und jeweils neuere Versionen

c) LED-Anzeige an der renkCast TV

Die Statusanzeige der renkCast TV besteht aus den drei folgenden Farben der LED-Anzeige:

• Rot: WiFi-Verbindung ist fehlgeschlagen und es besteht keine Ethernet/LAN-Verbindung
• Lila-Blau: Wifi standby/working ok
• Türkis: WiFi- und Ethernet/LAN-Verbindung funktionier. ren einwandfrei

7. Bedienungshinweise zur Nutzung der Cast-Funktionalität

1.) Öffnen Sie die WiFi-Einstellungen Ihres Notebooks, PCs, Smartphones oder Tablets.
2.) Aktivieren Sie WiFi unduchen Sie nach der SSID renkTV.

Bauen Sie eine Verbindung zu dieser Netzwerk auf.

3.) Öffnen Sie die bereits installierte EZCast App auf Ihrem Gerät.

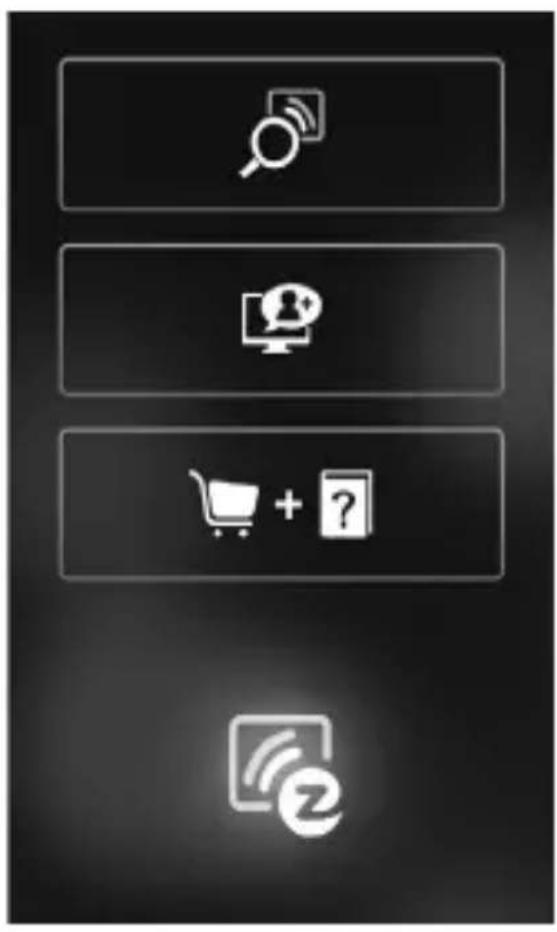

4.) Auf der Startseite der App finden Sie mehrere Icons:

Normaler Betriebsmodus
EZ Channel Funktion
Demo- & Hilfefunktion
EZ Cast Anzeige

8. Tipps zur Nutzung der EZCast App

• Mithilfe der EZCast App konnen Sie Multimediakaden kabelos über WiFi übertragen bzw. casten. Einige Funktionen wie Cloud-Videoübertragung oder die Nutzung des Web Browser benötigen eine stabile Internetverbindung.

• Gehen Sie in das Setting/Einstellungsmenu. Dort konnen Sie Einstellungen zur Internetverbindung mit Ihrem Netzwerkrouter vornehmen. Oder Sie verbinden das Ethernet/LAN-Kabel über den entsprechenden Anschluss direkt.

• Um vielfältigere Inhalte abrufen zu konnen, z.B. auch welche, die von ihren Freunden geteilt wurden, müssen Sie ihr Endgerät mit dem EZChannel verbinden.
  -itte beachten Sie: EZMirror (Miracast) trennt bei Nutzung die aktuelle WiFi-Verbindung. Deshalb mussen Sie Ihr Gerät bzw erneut mit WiFi oder dem mobilen Internet, z.B. 3G/4G verbinden, um weiterhin eine Internetverbindung aufrecht erhalten zu konnen.

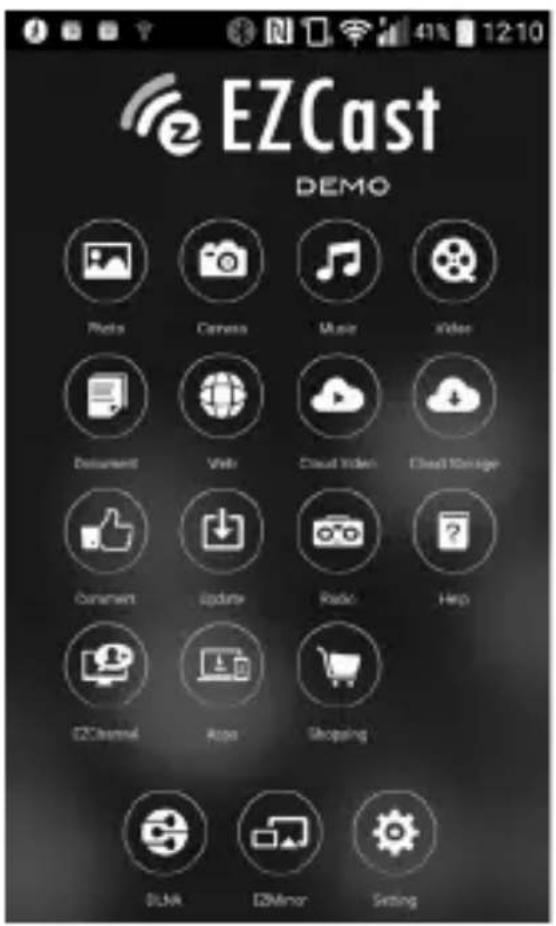

Kurzübersicht über die wichtigsten App-Funktionen:

• Photo
  Video
  Music
  Video
• Document (Darstellung von PDF/Office-Dokumenten)
• Web (Nutzung eines Internet browsers)
• Cloud Video (Nutzung von Online-Videodiensten)
• Cloud Storage (Speicherung von Daten in einer Cloud)
• Comment (Evaluation der App)
• Update (Aktualisierung der App-Software)
  Radio

In der Radio-Funktionalität sind über 1000 Radiosender integriert. Es ist für jeder Musikgeschmack ein spezifischer Sender enthalten.

• Help (Hilfe-Funktion)
• EZChannel (Speichern oder Ändern von Cloud-Fernsehkanalen)

9. Wartung und Reinigung

Eine Wartung oder Reparatur ist nur durch eine Fachkraft oder Fachwerkstatt zulässig. Es sind keinerlei für Sie zu wartende Bestandteile im Inneren des Produkts enthalten. Öffnen Sie es deshalb niemals!

Zur Reinigung der Außenseite genügt ein trockenes, weiches und sauberes Tuch.

Verwenden Sie auf keinen Fall aggressive Reinigungsmittel, Reinigungslakhohl oder andere chemische Lösungen - dadurch wird das Gehäuse angegriffen (Verfärbungen).

10. Entsorgung

Das Produkt gehört nicht in den Hausmüll!

Entsorgen Sie das Produkt am Ende seiner

Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen.

11. Technische Daten

Betriebsspannung 5 V/DC über USB-Steckernetzteil oder USB-Anschluss bereitgestellt

Betriebsstrom 1,5 A

Schutzart Gehäuse IP 20

Geeignete Betriebssysteme....iOS8, Android 4.2 und jeweilshigher Windows7/8.1,Mac OS10.9 und jeweilshigher

Betriebsbedingungen. -20 °C bis +50 °C, 10% bis 90% relative Luftfeuchtingkeit, nicht kondensierend

Lagerbedingungen. -30 °C bis +60 °C, 10% bis 90% relative Luftfeuchtingkeit, nicht kondensierend

Abmessungen (L x B x H)......108 x 80 x 20 mm

Gewicht. 100 g
