BEDIENUNGSANLEITUNG SR310 SPEKTRUM

SR310 Bedienungsanleitung

Alle Anweisungen, Garantien und anderen zugehörigen Dokumente können im eigenen Ermessen von Horizon Hobby, LLC jederzeit geändert werden. Die aktuelle Produktliteratur finds Sie auf horizonhobby.com unter der Registerkarte „Support" für das betreffende Produkt.

Spezielle Bedeutungen

Die folgenden Begriffe werden in der gesamten Produktliteratur verwendet, um auf entsprechlich hohe Gefahrenrisiken beim Betrieb diesen Produkts hinzuweisen:

HINWEIS: Wenn diese Verfahren nicht korrekt befolgt werden, können sich möglicherweise Sachschäden UND eine geringe oder keine Gefahr von Verletzungen ergeben.

ACKTUNG: Wenn diese Verfahren nicht korrekt befolggt werden, ergeben sich wahrscheinlich Sachschäden UND die Gefahr von schweren Verletzungen.

WARNING: Wenn diese Verfahren nicht korrekt befolgt werden, ergeben sich wahrscheinlich Sachschäden, Kollateralschäden und schwere Verletzungen ODER mit hoher Wahrscheinlichkeit oberflächliche Verletzungen.

Nicht geeignet für Kinder unter 14 Jahren. Dies ist kein Spielzeug.

WARNING: Lesen Sie die GESAMTE Bedienungsanleitung durch, um oder der Inbetriebnahme mit den Funktionen des Produkts vertraut zu sein. Wird these Produkt nicht korrekt betrieben, kann dies zu Schaden Produkt oder anderen Sachschäden und zu schweren Verletzungen führen.

Dies ist ein hochentwickeltes Hobbyprodukt und KEIN Spielzeug. Es muss mit Vorsicht und gesundem Menschenverstand betrieben werden und erfordert gewisse technische Grundfahigkeiten. Wird theses Produkt nicht auf eine sichere und verantwortungsvolle Weise betrieben, kann dies zu Verletzungen oder Schäden am Produkt oder anderen Sachwerten führen. Dieses Produkt eignet sich nicht für die Verwendung durch Kinder ohne direkte Überwachung eines Erwachsenen. Versuchen Sie nicht ohne Genehmigung durch Horizon Hobby, LLC, das Produkt zu zerlegen, es mit inkompatiblen Komponenten zu verwenden oder auf jegliche Weise zu erweitern. These Bedienungsanleitung enthalt Anweisungen für Sicherheit, Betrieb und Wartung. Es ist unbedingt notwendig, vor Zusammenbau, Einrichtung oder Verwendung alle Anweisungen und Warnhinweise im Handbuch zulesen und zu befolgen, damit das Produkt bestimmungsgemäß betrieben werden kann und Schäden oder schwere Verletzungen vermieden werden.

Bitte kaufen Sie ihre Spektrum Produkte immer von einem autorisiertem Handler um sicher zu stellen, dass Sie ein authenticisches hochqualitätses original Spektrum Produkt gekauft haben. Horizon Hobby leht jeder Unterstützung, Service oder Garantieleistung von gefälschten Produkten oder Produkten ab die von sich in Anspruchnehmen kompatibel mit Spektrum oder DSM zu sein.

HINWEIS: Dieses Produkt ist ausschließlich für die Verwendung in unbemanten, ferngesteuerten Fahrzeugen und Fluggeräten im Hobbybereich vorgese-hen. Horizon Hobby leht eine Haftung und Garantieleistung ausserhalb der vorgesehen Verwendung ab.

GARANTIE REGISTRIERUNG

Registieren SieitteHr Produkt unter www.spektrumrc.com/registration.

SR310 Bedienungsanleitung

Der Spektrum SR310 3-Kanal DSMR Sport Surface Empfänger ist kompatibel mit allen Spektrum DSMR und DSM2 Surface Sendern.

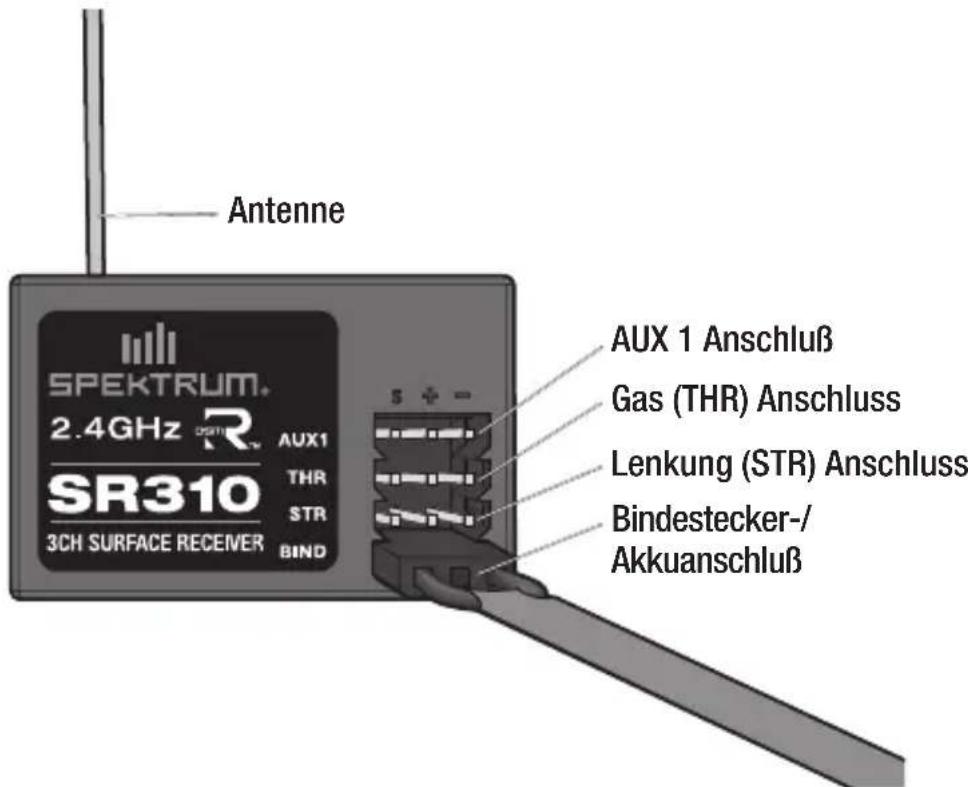

Spezifikationen

Typ:DSMR/DSM2 Abmessungen (LxWxH):38.5 x 23.6 x 14.3mm

Kanäle: 3 Gewicht: 0.3 oz (8.8 g)

Band: 2.4GHz Betriebsspannung: 3,2-9,6V

Empfängeranschluss und Einbau

1. Der Einbauort des Empfängers muss sauber und trocken sein.
2. Entfernen Sie das Rückseitenpapier von einer Seite des doppelseitigen Klebebandes.
3. Kleben Sie das Band auf die Unterseite des Empfängers.
4. Entfermen Sie das zweite Abdeckpapier.
5. Setzen Sie den Empfänger in das Fahrzeug und drückenihn sanft fest.
6. Richten Sie die Antenne nach oben und vom Empfänger weg. Je更高 die Antenne istesto betterist der Empfang.

HINWEIS: Verändern oder kürzen Sie die Antenne nicht.

Failsafe

Die Failsafe-Positionen werden während des Bindungsprozess eingestellt. Für den unwahrscheinlichen Fall, dass die Funkverbindung während des Betriebs abreit, fahrth der Empfänger die Servos in ihre vorprogrammierten Failsafe-Positionen (in der Regel volle Bremse und Lenkung geradeaus). Wird der Empfänger vor dem Sender eingeschaltet, wechselt er in die Failsafe-Betriebsart und fahrth die Servos an ihre voredefinierten Failsafe-Positionen. Wird dann der Sender eingeschaltet, haben Sie wieder volle Kontrolle über das Modell.

ACHTUNG: Die Failsafefunktion wird nur bei Signalverlust aktiv. Sie wird NICT aktiv wenn die Spannung des Empfängerakkus unter die zulässige Grenze sinkt oder der Akku ausfällt.

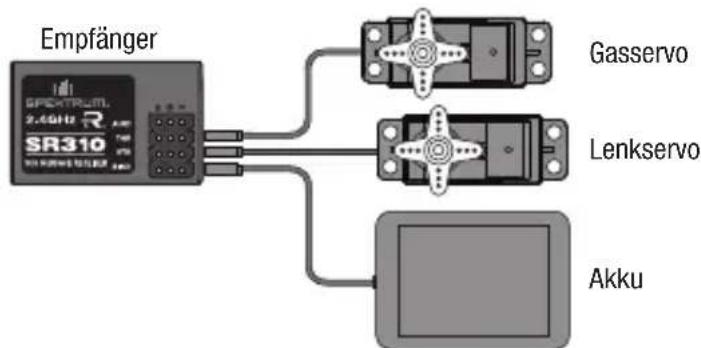

Stromversorgung des Empfängers mit einem Empfängerpack

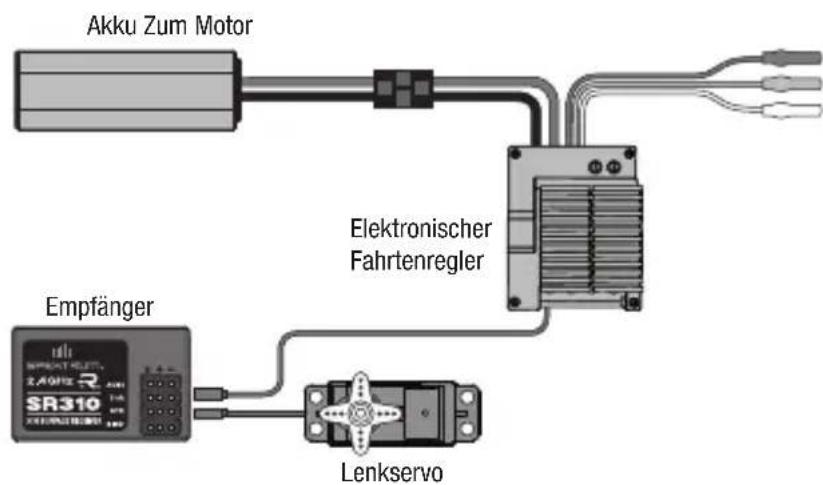

Stromversorgung des Empfängers mit einem Regler

Binden des Empfangers an den Sender

Der Empfänger muß an den Sender gebunden werden bevor er in Betrieb genommen wird. Wahrend des Bindevorganges erkennt der Empfänger den ID Code des Senders und wird nach dem Binden nur aufihn reagieren.

Binden

1. Stecken Sie den Bindestecker in den BIND Port des Empfängers.
2. SchlieBen Sie einen vollständig geladenen Akku an den Empfänger an. Die Akkuspannung muß mindestens 6 und max 9,6 Volt betragen. Die orange LED auf dem Empfänger blinkt und zeigt damit an, dass sich der Empfänger im Bindemode befindet.

Sollte das Fahrzeug mit einem elektronischen Fahrtenregler (ESC) ausgestellt sein:

• Schlieben Sie den Regler an den Gaskanal des Empfängers an.

• Schließen Sie den vollständig geladenen Fahrakku an den Regler an und schalten diesen ein.

• Aktivieren Sie mit dem Gaskanal in der gewünschten Failsafeposition (normalerweise Vollbremsung) die Bindefunktion des Senders. Halten Sie die Failsafeposition bis der Bindevorgang durchgeführt ist.

• Die orange LED auf dem Empfänger leuchtet und zeigt damit an, dass der Bindevorgang durchgeführt ist.

ACHTUNG: Ist der Bindevorgang durchgeführt sind Gas und Lenkung aktiv. Halten Sie die Hände und andere lose Objekt weg von drehenden Teilen.

1. Entfernen Sie den Bindestecker aus dem Empfänger und habenihn sorgfältig auf. Sollten Sie den Bindestecker versehentlich eingesteckt setzen, gehen der Empfänger bei dem nachsten Einschalten in den Bindemode.

Ein erneutes Binden des Empfängers ist nur erforderlich, wenn die Servoumkehr neu programmiert wurde oder der Empfänger auf einem anderen Modellspeicher betriebenen werden soll.

2,4GHz Fehlersuchanleitung

Problem Mögliche Ursache Lösung
Das System will sich nicht verbinden	Sender und Empfänger sind zu nah zusammen	Bewegen Sie den Sender 2,5 - 3 Meter vom Empfänger weg
	Metallische Objekte in der Höhe	Entfernen Sie sich von den metallische Objekten
	Der Empfänger ist an einen anderen Modellspeicher gebunden	Wahlen Sie den richtig Modellspeicher
	Der Bindevorgang wurde bei dem Sender aktiviert, der Empfänger ist nicht mehr gebunden	Binden Sie den Sender und Empfänger
Problem mögliche Ursache Lösung
Der Empfänger gehen nachkurzer Distanz in den Failsafemode	Prüfen Sie die Antenne auf Beschädigung	Die Antenne muß sich im Antennenrährchen und überhalb des Fahrzeuges befinden
		Ersetzen Sie den Empfänger oder kontaktieren den technischen Service von Horizon Hobby
Der Empfänger reagiert nicht mehr	Empfängerakkuspannung zu niedrigIst die Akkuspannung zu niedrig und unter zeitweise unter 3,5 Volt fällt, führt diese zu Empfangsunterbrechung und Neuverbindung	Laden Sie den Empfänger oder Fahrzeugakku. Spektrumempfänger benötigen mindestens 3,5 Volt Betriebsspannung
	Lose oder beschädigte Kabel/Verbinder zwischen Akku und Empfänger	Überprüfen Sie die Kabel und Verbinder zwischen Akku und Empfänger.Reparieren oder ersetzen Sie Kabel oder Verbinder

Garantie und Service Informationen

Garantiezeitraum

Exkclusive Garantie Horizon Hobby LLC (Horizon) garantiert, dass das gekaufte Produkt frei von Material- und Montagefehlern ist. Der Garantiezeitraum entspricht den gesetzlichen Bestimmung des Landes, in dem das Produkt erworben wurde. In Deutschland beträgt der Garantiezeitraum 6 Monate und der Gewährleistungszeitraum 18 Monate nach dem Garantiezeitraum.

Einschränkungen der Garantie

(a) Die Garantie wird nur dem Erstkäufer (Käufer) gewährt und kann nicht übertragen werden. Der Anspruch des Kaufers besteht in der Reparatur oder dem Tausch im Rahmen dieser Garantie. Die Garantie erstreckt sich ausschließlich auf Produkte, die bei einem autorisierten Horizon Handler erworben wurden. Verkäufe an dritte werden von dieser Garantie nicht gedeckt. Garantieansprüche werden nur angenommen, wenn ein gültiger Kaufnachweis erbracht wird. Horizon behält sich das Recht vor, diese Garantiebestimmungen ohne Ankündigung zu ändern oder modifizieren und widerruft dann bestehende Garantiebestimmungen.

(b) Horizon übernimmt keine Garantie für die Verkaufbarkeit des Produktes, die Fähigkeiten und die Fitness des Verbrauchers für einen bestimmten Einsatzzweck des Produktes. Der Käfer allein ist davon verantwortlich, zu prufen, ob das Produkt seinen Fähigkeiten und dem vorgesehenen Einsatzzweck entspricht.

(c) Ansprüche des Käufers Es liegt ausschließlich im Ermessen von Horizon, ob das Produkt, bei dem ein Garantiefall festgestellt wurde, repariert oder ausgetauscht wird. Dies sind die exklusiven Ansprüche des Käufers, wenn ein Defekt festgestellt wird.

Horizon besteht sich vor, alle eingesetzten Komponenten zu prüfen, die in den Garantiefall einbezogen werden können. Die Entscheidung zur Reparatur oder zum Austausch liegt nur bei Horizon. Die Garantie schließt kosmetische Defekte oder Defekte, hervorgerufen durch höhere Gewalt, falsche Behandlung des Produktes, falscher Einsatz des Produktes,COMMERZellen Einsatz oder Modifikationen irgendwelcher Art aus.

Die Garantie schließ Schäden, die durch falschen Einbau, falsche Handhabung, Unfälle, Betrieb, Service oder Reparaturversuche, die nicht von Horizon ausgeführten wurden aus. Rücksendungen durch den Käufer direkt an Horizon oder eine seiner Landesvertretung bedürfen der Schriftform.

Schadensbeschränkung

Horizon ist nicht für direkte oder indirekte Folgeschäden, Einkommensausfälle oder kommerzielle Verluste, die in irgendem Zusammenhang mit dem Produkt stehen verantwortlich, unabhängig ab ein Anspruch im Zusammenhang mit einem Vertrag, der Garantie oder der Gewährleistung erhoben werden. Horizon wird darüber hinaus keine Ansprüche aus einem Garantiefall akzeptieren, die über den individuellen Wert des Produktes hinaus gehen.

Horizon hat keinen Einfluss auf den Einbau, die Verwendung oder die Wartung des Produktes oder etwaiger Produktkombinationen, die vom Käfer gewählt werden. Horizon übernimmt keine Garantie und akzeptiert keine Ansprüche für in der folge auftretende Verletzungen oder Beschädigungen. Mit der Verwendung und dem Einbau des Produktes akzeptiert der Käfer alle aufgeführten Garantiebestimmungen ohne Einschränkungen und Vorbehalte.

Wenn Sie als Käufer nicht bereit sind, diese Bestimmungen im Zusammenhang mit der Benutzung des Produktes zu akzeptieren, werden Sie gebeten, dass Produkt in unbenutztem Zustand in der Originalverpackung vollständig bei dem Verkäufer zurückzugegeben.

Sicherheitshinweise

Dieses ist ein hochwertiges Hobby Produkt und kein Spielzeug. Es muss mit Vorsicht und Umsicht eingesetzt werden und erfordert eine机能ische wie auch mentale Fähigkeiten. Ein Versagen, das Produkt safer und umsichtig zu betreiben kann zu Verletzungen von Lebewesen und Sachbeschädigungen erheblichen Ausmaßes führen. Dieses Produkt ist nicht für den Gebrauch durch Kinder ohne die Aufsicht eines Erziehungsberechtigten vorgesehen. Die Anleitung enthalt Sicherheitshinweise und Vorschriften sowie Hinweise für die Wartung und den Betrieb des Produktes. Es ist unabdingbar, diese Hinweise vor der ersten Inbetriebnahme zulesen und zu verstehen. Nur so kann der falsche Umgang verhindert und Unfälle mit Verletzungen und Beschädigungen vermieden werden.

Fragen, Hilfe und Reparaturen

Ihr lokaler Fachhändler und die Verkaufstelle können eine Garantiebeurteilung ohne Rücksprache mit Horizon nicht durchführren. Dies gilt auch für Garantiereparaturen. Deshalb kontaktieren Sie in einem solchen Fall den Handler, der sich mit Horizon kurz schlieben wird, um eine sachgerechte Entscheidung zu fällen, die Ihnenchnellst möglich hilft.

Wartung und Reparatur

Muss Ihr Produkt gewartet oder repariert werden, wenden Sie sich entweder an ihren Fachhändler oder direkt an Horizon.

Rücksendungen/Reparaturen werden nur mit einer von Horizon vergebenen RMA Nummer bearbeitet. Diese Nummer erhalten Sie oder ihr Fachhändler vom technischen Service. Mehr Informationen dazu erhalten Sie im Serviceportal unter www. Horizonhobby.de oder Telefonisch bei dem technischen Service von Horizon.

Packen Sie das Produkt sorgfältig ein. Beachten Sie, dass der Originalkarton in der Regel nicht ausreicht, um beim Versand nicht beschädigt zu werden. Verwenden Sie einen Paketdienstleister mit einer Tracking Funktion und Versicherung, da Horizon bis zur Annahme keine Verantwortung für den Versand des Produktes übernimmt.itte legen Sie dem Produkt einen Kaufbeleg bei, sowie eine ausfuhrliche Fehlerbeschreibung und eine(Liste aller eingesendeten Einzelkomponenten. Weiterhin benötigen wir die vollständige Adresse, eine Telefonnummer fur Rückfragen, sowie eine Email Adresse.

Garantie und Reparaturen

Garantianfragen werden nur bearbeitet, wenn ein Originalkaufbeleg von einem autorisierten Fachhändler beiliegt, aus dem der Käfer und das Kaufdatum hervorgeht. Sollte sich ein Garantiefall bestätigen wird das Produkt repariert oder ersetzt. Diese Entscheidung obliegt einzig Horizon Hobby.

Sicherheit

Land des Kauf Horizon Hobby Adresse Telefon/E-mail Adresse
Deutschland	Horizon Technischer Service	Christian-Junge-Straße 1 25337 Elmshorn Germany	[phone] [e-mail]

Entsorgungsrichtlinien in der Europäischen Union

Konformitätserklarung laut Allgemeine Anforderungen (ISO/IEC 17050-1:2004, korrigierte Fassung 2007-06-15); Deutsche und Englische Fassung EN ISO/IEC 17050-1:2010

erklär das Produkt: SR310 DSMR 3-Channel Sport Receiver ( SPMSR310)

den grundlegenden Anforderungen des § 3 und den übrigen einschlagigen Bestimmungen des FTEG (Antikel 3 der R&TTE) entspricht.

Angewendete harmonisierte Normen:

Elmshorn, 26.07.2014

Mike Dunne

Geschäftsfuhrer

Managing Director

Klaus Breer

Geschäftsfuhrer

Managing Director

Horizon Hobby GmbH; Christian-Junge-Straße 1, 25337 Elmshorn

HR Pi: HRB 1909; UStIDNr.:DE812678792; Str.Nr.: 1829812324

Geschäftsführer: Klaus Breer, Mike Dunne

Tel.: [phone] Fax: [phone]

eMail: [e-mail]; Internet: www.horizonhobby.de Es gelten unsere allgemeinen

Geschäftsbedingungen, die in unseren Geschäftsräumen eingesehen werden konnen. Ware bleibt bis zur

Vollständigen Bezahlung Eigentum der Horizon Hobby GmbH

Entsorgung in der Europäischen Union

Dieses Produkt darf nicht über den Hausmüll entsorgt werden. Es ist die Verantwortung des Benutzers, dass Produkt an einer registrierten

Sammelstelle für Elektroschrott abzugeben diese Verfahren stellt sicher, dass die Umwelt geschont wird und natürliche Ressourcen nicht über die Gebühr beansprucht werden. Dadurch wird das Wohlergehen der menschlichen Gemeinschaft geschützt. Für weitere Informationen, wo der Elektromüll entsorgt werden kann, können Sie Ihr Stadtbüro oder ihren lokalen Entsorger kontaktieren.
