MANUALE UTENTE SR310 SPEKTRUM

Manuale di istruzioni SR310

NOTICE

Tutte le istruzioni, le garanzie e gli altri documenti pertinenti sono soggetti a cambiamenti a totale discrezione di Horizon Hobby, LLC. Per una documentazione aggiornata sul prodotto, visitare il site horizonhobby.com e fareblick sulla sezione Support del prodotto.

Significato dei termini usati

Nella documentazione relativa al prodotto vengono utilizzati i seguenti termini per indicare i vari livelli di pericolo potenziale durante l'uso del prodotto:

AVVISO: indica procedure che, se non debitamente seguite, possono determinare il rischio di anni alle cose E il rischio minimo o nullo di lesions alle persone.

ATTENZIONE: indica procedure che, se non debitamente seguite, determinano il rischio di danni alle cose E di gravi lesioni alle persone.

AVVERTENZA: indica procedure che, se non debitamente seguite, determinano il rischio di danni alle cose, danni collaterali e gravi lesioni alle persone o il rischio elevato di lesioni superficiali alle persone.

Almeno 14 anni. Non è un giocattolo.

AVVERTENZA: Leggere TUTTO il manuale di istruzioni e familiariz- on le caratteristiche del prodotto prima di farlo funzionare. Un uso rio del prodotto cui cause danni al prodotto stesso e alle altre cose lesioni alle persone.

Questo aeromodello è un prodotto sofisticato per appassionati di modelismo. Deve essere azionato in maniera attenta e responsablee e richiede alcune conoscenze basilari di meccanica. L'uso improprio o irresponsabile di questo prodotto può causare lesioni alle persone e danni al prodotto stesso o alle altre cose. Questo prodotto nonlei虑ere utilizzato dai bambini sulla diretta supervisione di un adulto. Non tentare di smontare,utilizzare componenti incompatibili o modificare il prodotto in nessun caso alla previa approvazione di Horizon Hobby, LLC. Questo manuale contiene le istruzioni per la sicurezza, l'uso e la manutenzione del prodotto. E fondamentale leggere e seguire tutte le istruzioni e le avventenze del manuale prima di montare,impostare o utilizzato il prodotto,al fine di utilizzato correttamente e di evitare di causare anni alle cose o gravi lesioni alle persone.

ATTENZIONE PER I PRODOTTI CONTRAFFATTI: Raccomandiamo

di acquistare sempre da rivenditori autorizzati Horizon per essere sicuri di essere un prodotto originale di alta qualità. Horizon rifiuta qualsiasi tipo di assistenza in garanzia di prodotti contraffatti o che dichiarano compatibilità con DSM o Spektrum.

AVVISO: Questo prodotto è rivolto esclusivamente a veicoli ed aerei di tipo hobbistico perché pilota a bordo e controllati a distance. Al di fuori di questo utilizzato, Horizon Hobby declina agli responsabilità e non riconosce interventi in garanzia.

REGISTRAZIONE DELLA GARANZIA

Visitare anni stesso il site www.spektrumrc.com/registration per registrar il prodotto.

SR310 Manuale di istruzioni

Il ricevitore Spektrum SR310 3 canali DSMR per auto è compatibile con il trasmettitore per auto Spektrum DSMR e DSM2.

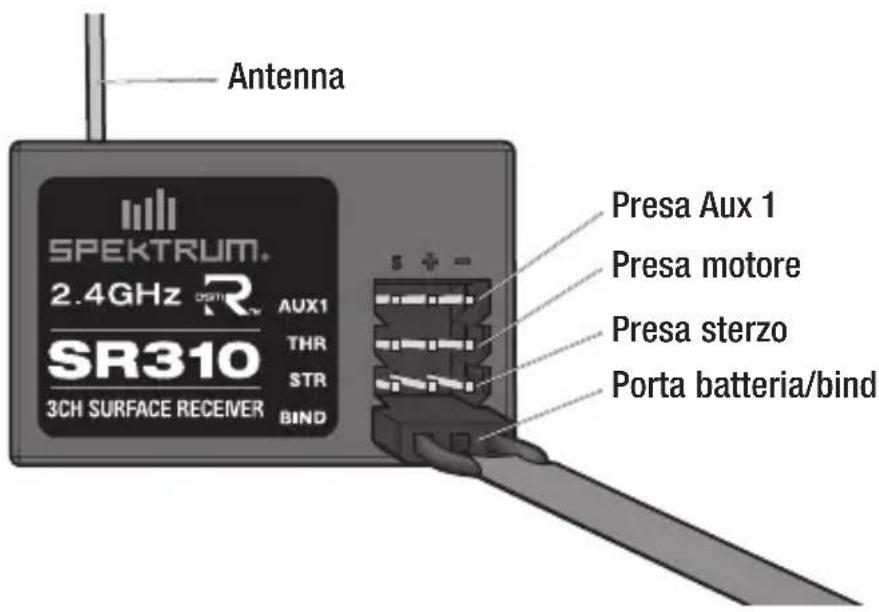

Caratteristiche

Tip:DSMR/DSM2 Dimensioni(LxWxH):38.5x23.6x14.3mm

Canali:3 Peso:8.8g

Banda: 2.4GHz Tensione operativa: 3.2-9.6V

Installazione e collegamento del ricevitore

1. Accertarsi che, sul veicolo, la posizione scelta per il ricevitore sua pulita e asciutta.
2. Togliere la carta di protezione da un lato del biadesivo.
3. Applicare il biadesivo sul alto inferiore del ricevitore.
4. Togliere la carta di protezione dall'alto lato del biadesivo più applicato al ricevitore.
5. Sistemare il ricevitore sul veicolo premendo leggermente per far aderire l'adesivo.
6. Posizione l'antenna del ricevitore nel punto più alto possibile per avere il segnale migliorare.

AVVISO: non tagliare o modificare l'antenna.

Failsafe

La posizione di FAILSAFE del motore viene impostata durante la connessione (binding). Nel caso improbabile che si perda il collegamento radio durante l'uso, il ricevitatoremandera il servodel motore nella posizione diFAILSAFE preprogrammata (normalmente con il freno al massimo) e lascerà i servi degli altri canali nella loro posizione attuale. Se il ricevitatore fosse accesso prima del trasmettitore, entrera nel modo FAILSAFE portando il servodel motore nella sua posizione pre-programmata. Accendendo il trasmettitore si ristabilisce il controllo normale.

ATTENZIONE: Il failsafe si attiva solo nel caso che venga Persons il segnale del suo trasmettitore. Non si attivera se la batteria del ricevitatore scende molto alla sua tensione minima o se il ricevitore non è più ato.

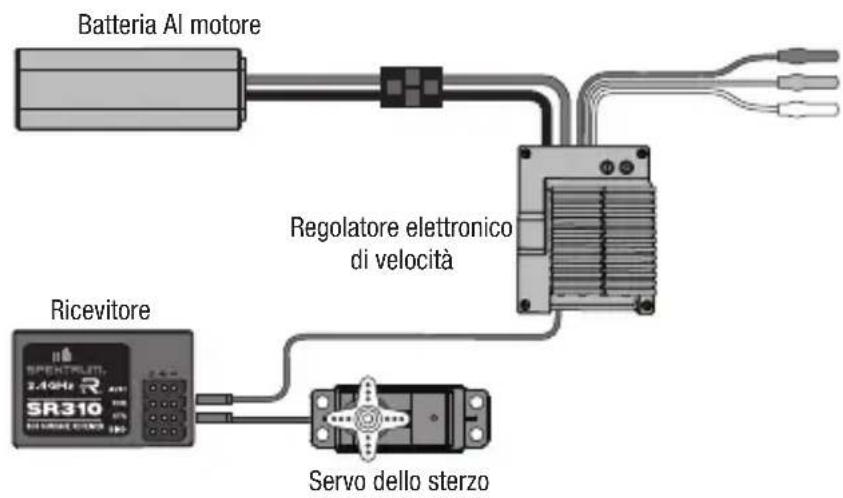

Installazione con Regolatore Ellettronico

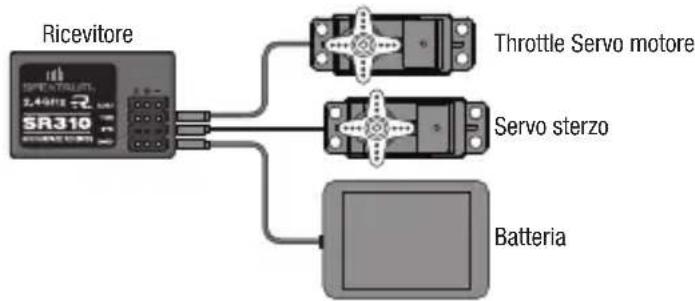

Installazione con pacco batteria

Connessione fra trasmettitore e ricevitore (binding)

Prima che il ricevitore possa funzionare, bisogna connetterlo al trasmettitore. Durante la procedura di connessione il ricevitore riconosce il codice unico ID del trasmettitore. A connessione avvenuta, il ricevitore rispondere solo al suo trasmettitore.

Connessione (binding)

1. Inserire il Bind Plug nella presa BIND del ricevitore.
2. Collegare una batteria carica a una presa libera del ricevitore. La tension della batteria deve essere almeno 6V (max 9,6V). Il LED arancio sul ricevitore lampeggia continuamente,indicando che il ricevitore si trovato in modalità Bind (connessione).

Se il veicolo usa un regolatore elettronico di velocità (ESC):

• Collegare l'ESC al canale del motore sul ricevitore.

• Collegare all'ESC una batteria carica, poi accendere l'ESC.

• Con il canale del motore sulla posizione preselezionata per il failsafe (normalmente frenata massima), mettere il trasmettitore in modalità Bind. Mantenere la posizione di failsafe finché la procedura di connessione non è finalita.

• Il LED arancio del ricevitore resta acceso fisso,indicando che la procedura di connessione si è completata.

ATTENZIONE: quando termina la procedura di connessione, i canali di motore e sterzo sono attivi. Tenere le mani e gli oggetti liberi lontano dalle parti rotanti del veicolo.

1. Togliere il Bind Plug dal ricevitore e conservarlo in un luogo sicuro per non perdierlo. Se non si toglie il Bind Plug, il ricevitore entrera in modalità Bind la prossima volta che viene acceso.

Bisognarifarequestaoperazionequando:

Si desidera una posizione diversa del Failsafe, per esempio quando si inverte la Corsa di motore e/o sterzo. Si cambia tipo di ricevitatore. Si vuole connettere il ricevitatore ad un'alto trasmettitatore.

Guida alla Risoluzione dei Problemi 2.4GHz

Problema Possible causa Soluzione

Ilsystemanonsicollega	Iltrasmettitore e il ricevi-tore sono troppo vicini	Allontanare il trasmet-titore a circa 3 metridal ricevitore
	Ci sono oggetti metallici vicini	Spostarsi in un'area con meno metallo
	Il ricevitatore è connesso alla memoria di un modello diverso	Accertarsi che sul trasmet-titore sia attiva la memoria giusta
	Il trasmettitore è statoosto in modalità Bind e non è più connesso al ricevitatore	Ripetere la procedura di connessione fra trasmet-titore e ricevitatore
Problema Possible causa Soluzione
La ricevente va in modalità Failsafe a poca distanza alla trasmittente	Verificare che l'antenna del ricevitore non sia dan-neggiata	Accertarsi che l'antenna del ricevitore sia inserta nel suo tubetto e posta nella parte alta del veicolo
		Sostituire il ricevitore o contattare il servizio assistenza Horizon
La ricev- ente smette di rispondere durante l'utilizzo	Tensione della batteria ricevente troppo Bassa. Se la tensione della batteria fosse Bassa, potrebbe scendere per brevi momenti fatto a 3,5V causando uno spegnimento improvisio del ricevitore e una successiva ricon- nessione	Caricare la batteria del ricevitore o del veicolo. I ricevitori Spektrum rich- iedono almeno 3,5V per funzionare
	I cavi o i connettori tra batteria e ricevente sono danneggiati o lenti	Controllare i cavi e le connessioni tra batteria e ricevente. Riparare o sostuire i cavi e/o i connettori

Periodo di garanzia

Garanzia esclusiva

Horizon Hobby, LLC, (Horizon) garantisce che i prodotti acquistati (il "Produotto") sono privi di difetti relativi ai materiali e di eventuali errorsi di montaggio. Il periodo di garanzia è conforme alle dispositions legali del paese nel quale il prodotto è stato acquistato. Tale periodo di garanzia ammonta a 6 mesi e si estende ad altri 18 mesi dopo tale termine.

Limiti della garanzia

(a) La garanzia è limitata all'acquirente originale (Acquirente) e non è cedibile a terzi. L'acquirente ha il diritto a far riparare o a far sostituire la mercce durante il periodo di questa garanzia. La garanzia copre solo quei prodotti acquistati presso un rivenditore autorizzato Horizon. Altre transazioni di terme parti non sono coperte da但这a garanzia. La prova di acquisto è necessaria per far valere il diritto di garanzia. Inoltre, Horizon si riserva il diritto diambiare o modificare i termini di但这a garanzia alla sua alcun preavviso e di escludere tutte le altre garanzie più esistenti.
(b) Horizon non si assume alcuna garanzia per la disponibilità del prodotto, per l'adequatezza o l'idoneità del prodotto a particulari previsti dall'utente. è sola responsabilità dell'acquirente il fatto di verificare se il prodotto è adattoagli scopi da lui previsti.
(c) Richiesta dell'acquirente - spetta soltanto a Horizon, a proprioia discrezione riparare o sostituire qualiasi prodotto considerato difettoso e che rientra nei termini di garanzia. QUESTe sono le uniche rivalse a cui l'acquirente siould ap-

pellare, se un prodotto è difettioso.

Horizon si riserva il diritto di controllare qualiasi componente utilizzato che viene coinvolto nella rivalsa di garanzia. Le decisioni relative alla sostituzione o alla riparazione avvengono solo in base alla discrezione di Horizon. Questa garanzia non copre dei anni superficiali o dati per cause di forza magiore, uso errato del prodotto, negligenza, uso ai fini commerciali, o una qualiasi modifica a qualiasi parte del prodotto.

Questa garanzia non copre danni dovuti ad una installatione errata, ad un funzionamento errato, ad una manutenzione o un tentativo di riparazione non idonei a cura di soggetti diversi da Horizon. La restituzione del prodotto a cura dell'acquirente, o da un suo rappresentante, deve essere approvata per iscritto alla Horizon.

Limitidanno

Horizon non si rittà responsable per dani speciali, diretti, indiretti o consequencesi; perdita di profitto o di produzione; perdita commerciale connessa al prodotto, independentemente dal fatto che la richiesta si basa su un contratto o sulla garanzia. Inoltre la responsabilità di Horizon non supera mai in nessun caso il prezzo di acquisito del prodotto per il quale si chiede la responsabilità. Horizon non ha alcun controllo sul montaggio, sull'utilizzo o sulla manutenzione del prodotto o di combinazioni di vari prodotti. Quindi Horizon non accetta nessuna responsabilità per danni o lesioni derivanti da tali circostanze. Con l'utilizzo e il montaggio del prodotto l'utente acconsente a tutte le condizioni, limitazioni e riserve di garanzia citate in questa sede. Qualora l'utente non fosse pronto ad assumeri tale responsabilità associata all'uso del prodotto, si suggerisce di di restituire il prodotto intatto, mai usato e immediatamente presso il venditore.

Indicazioni di sicurezza

Questo è un prodotto sofisticato di hobbistica e non è un giocattolo. Esso deve essere manipolato con cautela, con giudizio e richiede delle conoscenze basili di meccanica e delle facoltà mentali di base. Se il prodotto non verrà Manipolato in maniera sicura e responsable potrebbero risultare delle lesioni, dei gravi danni a persone, al prodotto o all'ambiente circostante. Questo prodotto non è concepito per essere usato dai bambini perché una diretta supervisione di un adulto. Il manuale del prodotto contiene le istruzioni di sicurezza, di funzionamento e di manutenzione del prodotto stesso. è fondamentale leggere e seguire tutte le istruzioni e le avvertenze nel manuale prima di mettere in funzione il prodotto. Solo sono si eviterà un utilizzo errato e di preveranno incidenti, lesioni o danni.

Domande, assistenza e riparazioni Il vostro negozio locale e/o luogo di acquireo non possono fornire garanzie di assistenza o riparazione月以来 colloquio con Horizon. Questo valeanche per le riparazioni in garanzia. Quindi in tale casi bisogna interpellare un rivenditore, che si metterà in contatto subito con Horizon per prendere una decisione che vi possa aiutare nel più breve tempo possibile.

Manutenzione e riparazione

Se il prodotto delve essere ispezionato o riparato, si prega di rivolgersi ad un rivenditore specializzato o direttamente ad Horizon. il prodotto delve essere Imballato con cura. Bisogna far notare che i box originali solitamente non sono adatti per effettuare una spedizione alla subire alcun danno.

Bisogna effettuare una spedizione via corriere che fornisce una tracciabilità e un'assicurazione, in quanto Horizon non si assume alcuna responsabilità in relazione alla spedizione del prodotto. Inserire il prodotto in una busta assieme ad una descrizione dettagliata degli errorsi e ad una lista di tutti i singoli componenti spediti. Inoltre abbiasmo bisogno di un indirizzo completo, di un numero di Telefono per chiedere ulteriori domande e di un indirizzo e-mail.

Garanzia a riparazione

Le richieste in garanzia verranno elaborate solo se è presente una prova d'acquisto in originale proveniente da un rivenditore specializzato autorizzato, nella quale è ben visibile la data di acquisto. Se la garanzia viene confermata, alla il prodotto verrà riparato o sostituito. Questa decisione spetta escludamente a Horizon Hobby.

Riparazioni a pagamento

Se bisogna effettuare una riparazione a pagamento, effettueremo unpreventivo che verrà inoltrato al vostro rivenditore. La riparazione verrà effettuata durante l'autorizzato da parte del vostro rivenditore. La somma per la riparazione dovrá essere pagata al vostro rivenditore. Le riparazioni a pagamento avranno un costo minimi di 30 minuti di lavoro e in fattura includeranno le spese di restituzione. Qualsiasi riparazione non pagata e non richiesta entro 90 giorni verrà considerata abbandonata e verrà gestita di conseguenza.

ATTENZIONE: Le riparazioni a pagamento sono disponibili solo sull'elettronica e sui motori. Le riparazioni a livello meccanico, soprattutto per gli elicotteri e le vetture RC sono molto costose e devono essere effettuate autonomamente dall'acquirente.

Garanzia e Assistenza informazioni per i contatti

Stato in cui il prodotto è stato acquistato	Horizon Hobby Indirizzo	Telefono/Indirizzato e-mail
Germania Horizon	Technischer Service	Christian-Junge-Straße 1 25337 Elmshorn, Germania	[phone] [e-mail]

Informazioni sulla conformità per l'Unione Europea

Dichiarazione di conformità

(in conformità con ISO/IEC 17050-1)

No. HH2014072603

Prodotto(i): SR310 DSMR 3-Channel Sport Receiver

Numero(i) articolo: SPMSR310

Classedei dispositivi:1

Gli oggetti presentati nella dichiarazione sopra citata sono conformi ai requisiti delle specifiche elencate qui di seguito, segundo le disposizioni della direttiva europea R&TTE 1999/5/EC.

EN 301 489-1 V1.9.2: 2012

EN 301 489-17 V2.1.1: 2009

Firmato per conto di:

Horizon Hobby, LLC

Champaign, IL USA

26.07.2014

Mike Dunne

Smaltimento all'interno dell'Unione Europea

Questo prodotto non deve essere smaltito assieme ai rifiuti domestici. Al contrario, è responsabilità dell'utente lo smaltimento di tali rifiuti, che devono essere portati in un centro di raccolta

designato per il riciclaggio di rifiuti elettrici e apparecchiature elettroniche. La raccolta differenziate e il riciclaggio di tali rifiuti provenienti da apparecchiature nel momento dello smaltimento aiuteranno a preservare le risorse naturali e garantiranno un riciclaggio adatto a protegere il benessere dell'uomo e dell'ambiente. Per maggiori informazioni sui punti di riciclaggio si prega di contattare il proprio ufficio locale, il servizio di smaltimento rifiuti o il negozio presso il quale è stato acquistato il prodotto.
