Produkttyp	Ferngesteuertes Geländefahrzeug (Truggy) im Maßstab 1:24
Marke	XciteRC
Modell	Truggy twenty4 TR
Abmessungen (L x B x H)	160-167 mm x 121-130 mm x 72-75 mm
Radstand	102 mm
Gewicht	ca. 315 g
Motor	Brushed RC131
Fahrtregler	4,8 - 6,0 V DC (Stromversorgung über 4 AA-Batterien/Akkus)
Sender	XRC 2i 2,4 GHz, 2 Kanäle
Senderreichweite	ca. 50 m
Fahrzeugstromversorgung	4 NiMH-Akkus im AA-Format (wiederaufladbar empfohlen)
Senderstromversorgung	3 AA-Batterien oder Akkus
Empfohlenes Alter	Ab 14 Jahren (nicht geeignet für Kinder unter 3 Jahren)
Hauptfunktionen	Lenkung, Beschleunigen/Bremsen, Servo Reverse, Trim, Lenkwegeinstellung, Binden
Betriebsdauer	Bis zu 1 Stunde mit vollen Akkus (bei empfohlener Pause alle 15-30 Min. zur Kühlung)
Wartung und Reinigung	Mit weichem Pinsel oder Druckluft entstauben; keine chemischen Reiniger verwenden; Schrauben und Kabelzustand überprüfen
Sicherheit	Nur unter Aufsicht eines Erwachsenen für Personen unter 14 Jahren; nicht unter Einfluss von Alkohol oder Medikamenten verwenden; feuchte Bereiche meiden; Polarität der Batterien beachten
Ersatzteile und Reparaturfähigkeit	Ersatzteile verfügbar (Referenzen in der Anleitung); Reparaturen mit Originalteilen möglich; normale Abnutzung und Unfallschäden von der Garantie ausgeschlossen
Lieferumfang	Vormontiertes RTR-Fahrzeug, Sender, Bedienungsanleitung
Unverzichtbares Zubehör (nicht enthalten)	3 AA-Batterien/Akkus für Sender, 4 AA-Akkus für Fahrzeug
Umwelt	Elektronikgeräte und Batterien nicht im Hausmüll entsorgen; Recycling-Hinweise beachten

Häufig gestellte Fragen - Truggy twenty4 TR XciteRC

Wie lange ist die Betriebsdauer des Truggy twenty4 TR?

Die Betriebsdauer kann bei vollständig geladenen Akkus bis zu 1 Stunde betragen. Es wird empfohlen, alle 15-30 Minuten eine Pause einzulegen, um den Motor abkühlen zu lassen.

Welche Art von Batterien oder Akkus sollte ich für Fahrzeug und Sender verwenden?

Das Fahrzeug benötigt 4 NiMH-Akkus im AA-Format (nicht wiederaufladbare Batterien werden nicht empfohlen). Der Sender arbeitet mit 3 AA-Batterien oder Akkus.

Wie stelle ich den Lenkungstrimm ein, damit das Fahrzeug geradeaus fährt?

Fahren Sie langsam geradeaus und verwenden Sie den ST.TRIM-Knopf am Sender, um die Spur zu korrigieren. Drehen Sie den Trimm, bis das Fahrzeug geradeaus fährt.

Was tun, wenn der Motor nicht startet?

Überprüfen Sie zuerst, ob das Motorkabel richtig angeschlossen ist. Stellen Sie sicher, dass der Antriebsakku geladen ist. Kontrollieren Sie den Gastrimm (TH.TRIM) und den Servo-Reverse-Schalter. Wenn das Problem weiterhin besteht, könnte der Motor defekt sein.

Wie führe ich den Bindevorgang zwischen Sender und Empfänger durch?

Schalten Sie das Fahrzeug ein (die rote LED blinkt 5 Sekunden). Halten Sie in dieser Zeit die Bind-Taste am Sender gedrückt, während Sie ihn einschalten. Lassen Sie die Taste los, sobald die grüne LED blinkt. Nach ca. 5 Sekunden leuchten die LEDs dauerhaft, was die erfolgreiche Verbindung anzeigt.

Welche Sicherheitsvorkehrungen muss ich beachten?

Fahren Sie das Modell niemals unter Einfluss von Alkohol oder Medikamenten. Meiden Sie feuchte Bereiche, Gewitter und Hochspannungsleitungen. Halten Sie Kinder und Tiere fern. Schalten Sie immer zuerst das Fahrzeug und dann den Sender aus und entfernen Sie die Akkus nach Gebrauch.

Wie reinige ich das Fahrzeug nach einem Einsatz?

Verwenden Sie einen weichen Pinsel oder Druckluft, um Staub zu entfernen. Bei hartnäckigen Verschmutzungen reicht ein weiches Tuch mit etwas Wasser und Spülmittel. Verwenden Sie niemals Lösungsmittel oder aggressive Chemikalien.

Wo finde ich Ersatzteile?

Ersatzteile sind bei Ihrem Händler oder auf der Website www.XciteRC.de erhältlich. Die Anleitung enthält eine Explosionszeichnung mit den Teilereferenzen.

Kann ich nicht wiederaufladbare Batterien im Fahrzeug verwenden?

Es wird dringend davon abgeraten, Batterien im Fahrzeug zu verwenden. Verwenden Sie ausschließlich wiederaufladbare NiMH-Akkus, um den ordnungsgemäßen Betrieb zu gewährleisten und Schäden zu vermeiden.

Was tun, wenn das Fahrzeug nicht mehr auf Befehle reagiert?

Überprüfen Sie zuerst, ob Sender und Fahrzeug eingeschaltet sind. Wenn die LED des Senders blinkt, wechseln Sie die Batterien. Stellen Sie sicher, dass das Fahrzeug gebunden ist. Überprüfen Sie auch die Empfängerantenne und den Zustand des Antriebsakkus.

BEDIENUNGSANLEITUNG Truggy twenty4 TR XciteRC

Bedienungsanleitung Manual Mode d'emploi

twenty4 Series

Bestimmungsgemäße Verwendung 3

Lieferumfang 3

Erforderliches Zubehör 3

Erklärung der Gefahrensymbole 3

SICHERHEITSHINWEISE....3

Sicherheitshinweise zum Umgang mit Batterien bzw. Akkus 5

Das Fernsteuersystem....6

Fernsteuerung (Sender) 6

BINDEN....7

Akkus einlegen 7

Inbetriebnahme 7

Nach der Fahrt 9

Fehlersuche....10

Reparaturen, Ersatzteile....11

Technische Daten 12

HINWEISE ZUM UMWELTSCHUTZ 12

Hinweise nach Batteriegesetz....12

Konformitätserklärung....54

Impressum

Diese Bedienungsanleitung ist eine Publikation der

XciteRC Modellbau GmbH & Co. KG

Autenbachstrasse 12

D-73035 Göppingen

Phone: [phone]

Fax: [phone]

E-Mail: [e-mail]

Web: www.XciteRC.de

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten.

Diese Bedienungsanleitung entspricht dem technischen Stand des Produkts bei Drucklegung, Änderung in Technik und Ausstattung vorbehalten. Aus Angaben und Abbildungen dieser Bedienungsanleitung können keine Ansprüche abgeleitet werden.

KEINE HAFTUNG FÜR DRUCKFEHLER! ÄNDERUNGEN VORBEHALTEN!

Die jeweils neueste Version dieser Anleitung finden Sie im Internet unter www.XciteRC.de

© Copyright 2013 by XciteRC-Modellbau GmbH & Co. KG

Vielen Dank für den Kauf eines Modells der Twenty4 Serie von XciteRC. Die vorliegende Bedienungsanleitung enthält wichtige Hinweise für den Betrieb Ihres neuen Modells. Lesen Sie deshalb, bevor Sie das Modell in Betrieb nehmen, alle Anweisungen dieser Bedienungsanleitung vollständig durch, damit Sie Ihr Modell gefahrlos betreiben können.

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

Bestimmungsgemäße Verwendung

Der Twenty4 ist ein fahrfertig aufgebautes elektrisch angetriebenes Offroad-Fahrzeug einschließlich Motor und Drehzahlregler. Die Steuerung erfolgt drahtlos durch die beiliegende 2.4 GHz Funkfernsteuerung. Das Modell darf nur auf einer geeigneten und ausreichend großen Fläche ohne Hindernisse betrieben werden. Das Produkt ist kein Spielzeug und nicht für Kinder unter 14 Jahren geeignet, bei unter 14-jährigen muss die Wartung und der Betrieb des Modells von einem Erwachsenen beaufsichtigt werden.

Lesen und beachten Sie vor Inbetriebnahme alle Warn- und Sicherheitshinweise in dieser Bedienungsanleitung und auf der Verpackung!

Diese Bedienungsanleitung ist Bestandteil dieses Produkts. Sie enthält wichtige Hinweise zum Umgang mit diesem Produkt. Bewahren Sie die Bedienungsanleitung deshalb zum Nachlesen auf und geben sie bei Weitergabe des Fahrzeugs an Dritte mit. Nichtbeachtung der Bedienungsanleitung und der Sicherheitshinweise führen zum Erlöschen der Gewährleistung.

Lieferumfang

RTR-Fahrzeug, fertig montiert

Sender

Bedienungsanleitung mit Ersatzteileliste

Erforderliches Zubehör

3 Batterien oder –akkus Größe AA für den Sender

4 Akkus Größe AA für das Fahrzeug

Werkzeug

Erklärung der Gefahrensymbole

WARNUNG: diese Hinweise müssen durch den Betreiber zwingend beachtet werden! Eine Missachtung dieser Hinweise kann die sichere Funktion beeinträchtigen. Diese Hinweise dienen auch zu Ihrer eigenen Sicherheit und der anderer Personen!

ACHTUNG: diese Hinweise müssen durch den Betreiber beachtet werden! Eine Missachtung dieser Hinweise kann Schäden aller Art, Gewährleistungsverlust usw. zur Folge haben.

Hinweise oder Tipps, durch welche ein problemloser Betrieb gewährleistet wird.

Hinweise zur Pflege und Wartung, um eine lange Haltbarkeit des Produkts zu gewährleisten.

SICHERHEITSHINWEISE

Die folgenden Sicherheitshinweise müssen unbedingt beachtet werden. Für Sach-, Personen- oder Folgeschäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise entstehen, übernimmt die XciteRC Modellbau GmbH & Co. KG keine Haftung. In diesen Fällen erlischt die Gewährleistung.

Bewegen Sie Ihr Modell immer mit größter Vorsicht und Verantwortung, ansonsten kann es zu Schäden an

DE

fremden Eigentum oder gar Personenschäden kommen. Wir empfehlen deshalb, den Betrieb über eine Haftpflichtversicherung abzusichern. Sollten Sie schon eine Haftpflichtversicherung besitzen, informieren Sie sich vor Inbetriebnahme des Modells, ob funkferngesteuerte Modelle in entsprechendem Umfang mitversichert sind.

- Das Produkt enthält kleine Teile, die beim Verschlucken gesundheitliche Schäden verursachen können; sie müssen daher von Kindern unter 3 Jahren ferngehalten werden

- Das Produkt ist kein Spielzeug und nicht für Kinder unter 14 Jahren geeignet.

- Der Betrieb von funkferngesteuerten Modellen erfordert Übung. Bewegen Sie Ihr neues Modell deshalb zu Anfang besonders vorsichtig und machen sich mit der Reaktion auf Ihre Steuerbefehle vertraut.

- ⚠️ WARNING: Der sichere Betrieb erfordert Konzentration und schnelle Reaktion. Betreiben Sie das Modell nicht, wenn Sie müde sind oder unter Alkohol- oder Medikamenteneinfluss stehen – Unfall- und Verletzungsgefahr!

- ⚠️ WARNING: Die Steuerung dieses Modells erfolgt über Funksignale, die durch die Umgebung beeinflusst werden können. Dadurch können Sie unter Umständen die Kontrolle über Ihr Modell verlieren. Betreiben Sie Ihr Modell deshalb nur bei ausreichenden Lichtverhältnissen in direktem Sichtkontakt und auf freiem Gelände, abseits von Autos, Verkehr und Menschen – Unfall- und Verletzungsgefahr!

- Betreiben Sie Ihr Modell nicht während eines Gewitters oder in der Nähe von Funkmasten oder Hochspannungsleitungen.

- Funkferngesteuerte Modelle dürfen nicht ohne weiteres im öffentlichen Raum (Straßen, Wege, Plätze oder Seen) betrieben werden. Erkundigen Sie sich deshalb vorab, wo der Betrieb zulässig ist. Dies gilt auch für Privatgelände, hier ist die Zustimmung des Besitzers erforderlich.

- ⚠️ WARNING: Achten Sie darauf, dass weder Finger, noch Haare oder lose Kleidung in drehende Teile oder die Räder/Antriebswellen gerät – Verletzungsgefahr!

- Schalten Sie immer zuerst den Sender ein, dann das Modell.

- BEACHTE: während des Betriebs muss der Sender immer eingeschaltet bleiben!

- Fahren Sie Ihr Modell niemals mit schwachen Senderbatterien, da dies die Reichweite drastisch reduziert.

- Wird der Fahrakku leerer, wird zuerst das Modell langsamer, bis es nicht mehr richtig auf Steuerbefehle reagiert. Stellen Sie den Betrieb spätestens dann ein und wechseln den Fahrakku oder laden ihn wieder auf.

- Halten Sie sich sorgfältig an die Anweisungen und Warnhinweise für das vorliegende und jedes andere von Ihnen benutzte Zubehör (Ladegeräte, wiederaufladbare Akkupacks usw.).

- ⚠️ WARNING: Halten Sie Verpackungsmaterial, Kleinteile, Chemikalien und alle elektrischen Komponenten von Kindern fern – Unfall- und Verletzungsgefahr!

- ACHTUNG: Fahren Sie nie gegen Hindernisse, die das Modell nicht leicht überwinden kann, und versuchen diese mit Vollgas zu überwinden. Dadurch kann der Motor, Drehzahlregler oder das Getriebe zerstört werden!

- Das Modell und der Sender dürfen weder feucht noch nass werden, da insbesondere die Elektronik (Empfänger, Drehzahlregler, Servo) und ggf. verwendete Lithiumakkus nicht wasserdicht sind! Betreiben Sie das Modell deshalb nicht bei Regen (oder dichtem Nebel), in nassem Gras oder fahren durch Pfützen oder Schnee.

- ⚠️ WARNING: Brand- und Explosionsgefahr durch eindringende Feuchtigkeit bei Lithium-Akkus!

- Kunststoff (z.B. die Radaufhängungen oder Karosserie) ist bei kalten Temperaturen (unter 10° C) weniger flexibel und kann daher leichter brechen.

- Das Umbauen oder verändern des Modells ist aus Sicherheitsgründen und der CE-Zulassungsbestimmungen nicht gestattet, das gilt im Besonderen für den Sender, Empfänger und Drehzahlregler. Wartungsarbeiten oder Reparaturen mit Originalersatzteilen sind hiervon ausgenommen.

- Die Zahnräder im Servo sind sehr präzise und mit geringen Toleranzen gefertigt, aber auch sehr klein. Drehen Sie deshalb nie die Vorderräder von Hand, das kann das Servo ernsthaft beschädigen.

• Nach Gebrauch schalten Sie zuerst das Modell und dann den Sender aus.
• ⚠️ WARNING: Entnehmen Sie anschließend die Antriebsakkus bzw. Batterien aus dem Modell und Sender. Bewahren Sie das Modell nie mit eingebautem Akku auf - Brandgefahr!
• Lagern Sie die Akkus separat auf einer nicht brennbaren Unterlage.
• Die Antriebskomponenten (Motor und Drehzahlregler) und der Fahrakku können während des Betriebs sehr warm werden.
• ⚠️ WARNING: Verbrennungsgefahr! Lassen Sie diese Komponenten nach dem Betrieb (und auch vor jedem Akkuwechsel) vollständig abkühlen!

Die Inbetriebnahme und der Betrieb des Modells erfolgt einzig und allein auf Gefahr des Betreibers. Nur ein vorsichtiger und überlegter Umgang beim Betrieb schützt vor Personen- und Sachschäden.

Sicherheitshinweise zum Umgang mit Batterien bzw. Akkus

• Batterien und Akkus von Kindern fernhalten! Lassen Sie Batterien und Akkus nie unbeaufsichtigt, da sie von Kindern oder Haustieren verschluckt werden können!

• Verwenden Sie ausschließlich die empfohlenen oder gleichwertige Batterietypen/Akkus.

• ⚠️ WARNING: Batterien/Akkus nicht großer Hitze aussetzen oder ins Feuer werfen – Brand- bzw. Explosionsgefahr!

• ⚠️ WARNING: Batterien/Akkus nur mit der korrekten Polarität einsetzen, nicht kurzschließen – Brandgefahr – bzw. Explosionsgefahr!
• Nach Möglichkeit immer alle Batterien gleichzeitig austauschen, niemals neue und gebrauchte Batterien sowie Akkus mit unterschiedlichem Ladestand gleichzeitig verwenden.
• ⚠️ WARNING: Verwenden Sie keine defekten oder beschädigten Batterien oder Akkus – Brandgefahr! Bei Berührung mit der Haut außerdem Verätzungsgefahr, Schutzhandschuhe verwenden!
• ⚠️ WARNING: Versuchen Sie nie, nicht wiederaufladbare Batterien an einem Ladegerät aufzuladen – Brandgefahr- bzw. Explosionsgefahr!
• Entnehmen Sie die Akkus zum Laden aus dem Gerät.
• Das Aufladen darf nur mit einem für den Akkutyp geeigneten Ladegerät auf einer feuerfesten Unterlage und unter permanenter Aufsicht eines Erwachsenen erfolgen – Brandgefahr!
• Verbrauchte Batterien sofort aus den Geräten entnehmen.
• BEACHTE: NiMH-Akkus müssen spätestens alle 3 Monate kontrolliert und gegebenenfalls nachgeladen werden, da es ansonsten bedingt durch die typenspezifische Selbstentladung zur Tiefentladung und somit Zerstörung der Akkus kommen kann! Verwenden Sie deshalb nach Möglichkeit sogenannte RTU-Akkus, die durch eine sehr geringe Selbstentladung wartungsarm sind.
• BEACHTE: beachten Sie bei Lithium-Akkus die angegebene Lagerspannung. Wird ein zu voller oder zu leerer Lithium-Akku längere Zeit gelagert, kann er beschädigt werden.

Die Firma XciteRC Modellbau GmbH & Co. KG kann den korrekten Umgang mit den von Ihnen verwendeten Akkus bzw. Batterien nicht überwachen, daher wird die Gewährleistung bei falscher Ladung oder Entladung ausgeschlossen.

DE

Das Fernsteuersystem

Im Folgenden bekommen Sie einen Überblick über das Fernsteuersystem Ihres Twenty4 und über seine verschiedenen Funktionen und Einstellungen. Vor der ersten Fahrt sollten Sie unbedingt alle diese Funktionen und Einstellungen gelesen und verstanden haben.

- Stellen Sie sicher, dass der Sender ausgeschaltet ist – EIN/AUS-Schalter in Position O.

- Nun öffnen Sie den Akkufachdeckel im Fuß des Senders und legen Sie drei AA-Batterien (oder Akkus) in das Batteriefach des Senders. Achten Sie auf die richtige Polung!

- Akkufachdeckel wieder schließen und Sender einschalten – EIN/AUS-Schalter in Position I.

- Beide LED's (rot und grün) müssen leuchten. ACH-TUNG: Blinkt die grüne LED, darf das Modell nicht mehr gestartet werden – Crashgefahr! Senderbatterien sofort wechseln (oder Akkus aufladen).

- Achten Sie auch während des Betriebs auf die LED's. Blinkt die grüne LED, Fahrbetrieb schnellstmöglich einstellen. Blinken beide LED's, sofort stoppen und Senderbatterier wechseln (oder Akkus aufladen).

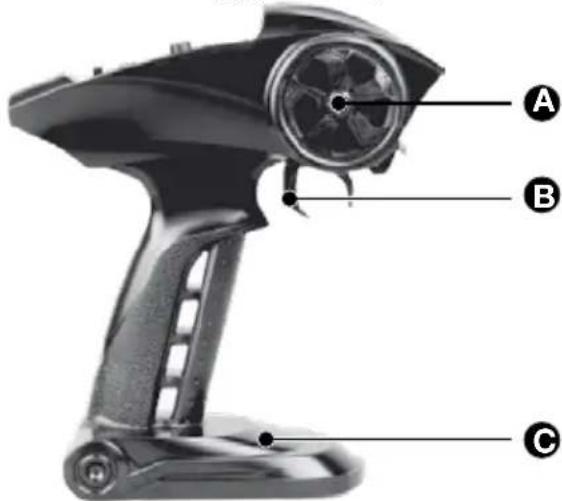

Fernsteuerung (Sender)

A B C

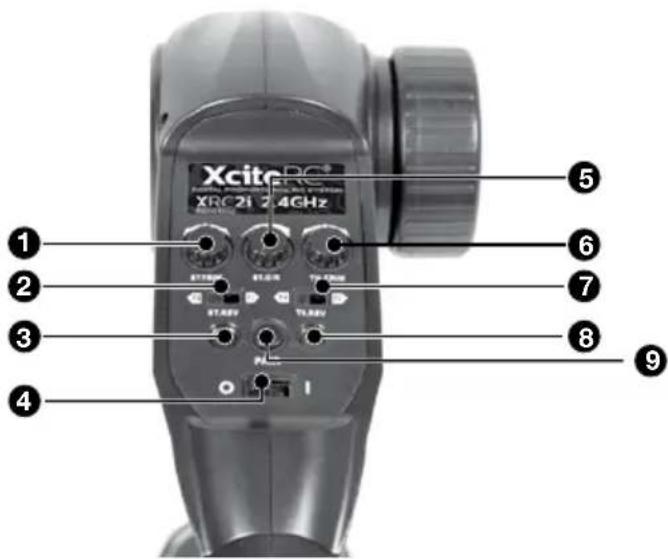

Xcite RC XRC21 2.4GHz ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨

A. Lenkrad: zur Richtungssteuerung rechts oder links
B. Gashebel: Steuert die Geschwindigkeit und Fahrtrichtung
C. Batteriefach

1. Steuerungstrimmung: stellt die Geradeausfahrt ein

2. Servoreverse Lenkung

3. POWER-LED: zeigt die Batteriespannung an

4. Ein/Aus-Schalter: Schaltet die Stromversorgung des Senders ein

5. Dual Rate Lenkung: stellt den maximalen Lenkeinschlag ein

6. Gastrimmung: zur Einstellung der Neutralstellung des Fahrtenreglers (immer in Mittelstellung belassen!)

7. Servoreverse Gaskanal

8. BIND-LED: zeigt an, ob ein Empfänger gebunden ist

9. BIND (Pair)-Taster

BEACHTE: der rechte Einstellregler für die Gastrimmung TH.TRIM sowie die Schalter für Servoreverse Lenkung ST.REV und Gas TH.REV dürfen nicht verstellt werden. Kontrollieren Sie daher vor jeder Fahrt die korrekte Position: Gastrimmung in Mittelposition (Markierung am Drehrad zeigt nach oben), Servoreverse Lenkung: Schalter in Position R, Servoreverse Gas: Schalter ebenfalls in Position N.

BINDEN

Der 2.4 GHz Empfänger des Twenty4 muss einmalig mit einem passenden Sender „verbunden“ werden, das sogenannte „Binding“. Somit ist sichergestellt, dass dieser Empfänger eine Verbindung nur mit diesem Sender aufbaut und das Modell störungsfrei betrieben werden kann. Dieser Vorgang kann jederzeit wiederholt werden.

DE

Sender und Empfänger des Twenty4 sind bereits betriebsbereit gebunden, so dass Sie sofort losfahren können. Sollte eine erneute Bindung notwendig werden (z.B. nach einem Senderwechsel), gehen Sie wie folgt vor:

• Vergewissern Sie sich, dass kein weiteres 2.4 GHz Netz (z.B. WLAN oder anderer Sender) in unmittelbarer Nähe sendet.
• Der Abstand Sender - Twenty4 sollte maximal einen Meter betragen.
• Fahrzeug einschalten, die rote LED an der Empfängereinheit beginnt nun für ca. 5 Sek. zu blinken. Während dieser 5 Sek.:
• Bind-Taster am Sender drücken und halten, Sender einschalten. Bind-Taster loslassen, die grüne LED beginnt zu blinken.
• Nach ca. 5 Sek. leuchten alle LED's (Sender, Empfängereinheit) dauerhaft, der Sender ist nun an das Fahrzeug gebunden.
• Lässt sich das Modell anschließend nicht steuern, wiederholen Sie den Vorgang.

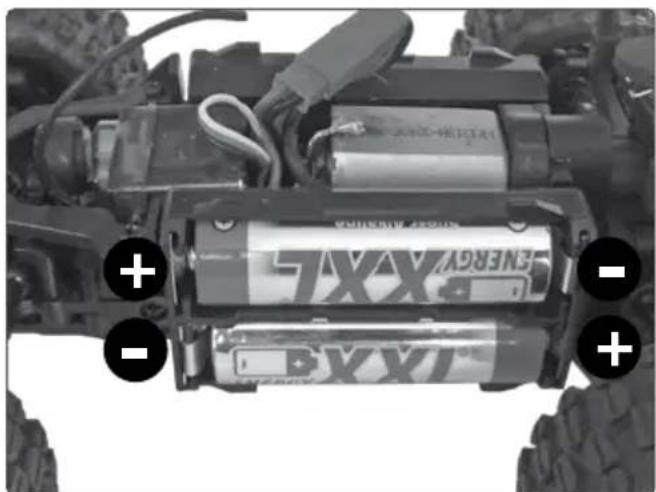

Akkus einlegen

i BEACHTE: verwenden Sie für das Fahrzeug ausschließlich wiederaufladbare Akkus, keine Batterien! Mit Batterien ist die einwandfreie Funktion nicht gewährleistet.

⚠️ ACHTUNG: lesen alle Sicherheitshinweise zum Umgang mit Akkus und Batterien weiter vorne in dieser Anleitung!

WARNING: Batterien/Akkus nur mit der korrekten Polarität einsetzen – Brandgefahr – bzw. Explosionsgefahr!

Die Kontaktfedern der Akkuhalterung im Fahrzeug können durch häufiges Wechseln der Batterien mit der Zeit etwas an Spannung verlieren. Dies äußert sich durch kurze Aussetzer während der Fahrt. Sollten Sie dies bemerken, entnehmen Sie die Batterien und biegen die Kontakte mit einem Schraubenzieher etwas nach, damit sie wieder korrekt an den Akkuzellen anliegen!

Bevor Sie starten, überprüfen Sie alle Funktionen der Fernsteuerung. Folgt das Modell exakt und unmittelbar Ihren Steuerbefehlen? Oder reagiert es verzögert oder ruckelig? Sollte das der Fall sein, auf keinen Fall trotzdem starten, sondern Senderbatterien und Fahrakku überprüfen und gegebenenfalls tauschen oder

DE

aufladen.

Die Fahrzeit Ihres Twenty4 ist stark vom Untergrund abhängig. Die maximale Fahrzeit erreicht das Modell auf gerader Fläche und ebenem Untergrund. In hügeligem Gelände oder hohen Gras ist die Fahrzeit deutlich geringer, auch werden hier Motor, Fahrtenregler und auch der Akku wärmer. Wird der Akku schwächer, wird das Fahrzeug zuerst immer langsamer, bis es schlussendlich ganz stehenbleibt. Um die Lebensdauer des Fahrakkus zu erhöhen, sollten Sie den Betrieb einstellen, wenn das Fahrzeug beginnt, langsamer zu werden.

1. Sender einschalten. Schalter in Stellung I.

PG-01-105A +7.76W +7.48W TIL.TRUS ST.28V TIL.28V PAIR

1. Fahrzeug einschalten. i Beachte: nicht direkt nach dem Einschalten Gas geben! Warten Sie ca. 5 Sekunden, damit sich der Empfänger korrekt mit dem Sender verbinden kann.

2. Steuern:

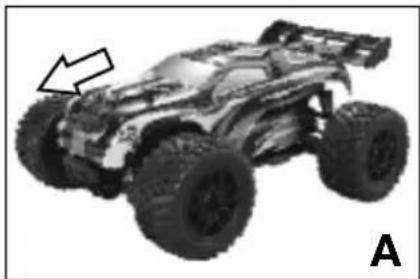

A B 1x C 2x D

⚠️ ACHTUNG: Das Modell erreicht mit voll geladenen Akkus eine Fahrzeit von bis zu einer Stunde. Um den Motor nicht zu überlasten, sollten Sie nach spätestens 15 -30 Minuten eine Pause einlegen, damit er abkühlen kann - Brandgefahr!

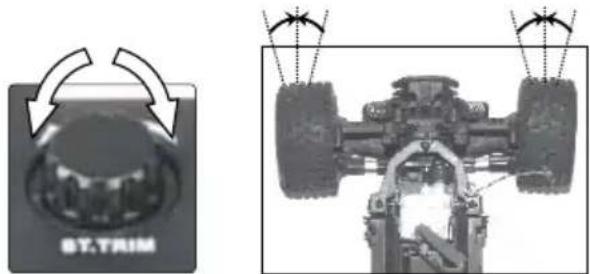

1. Lenkungstrimmung: auf ebenem Untergrund langsam vorwärts fahren. Nun stellen Sie mit dem linken Trimmrad ST.TRIM den Geradeauslauf ein.

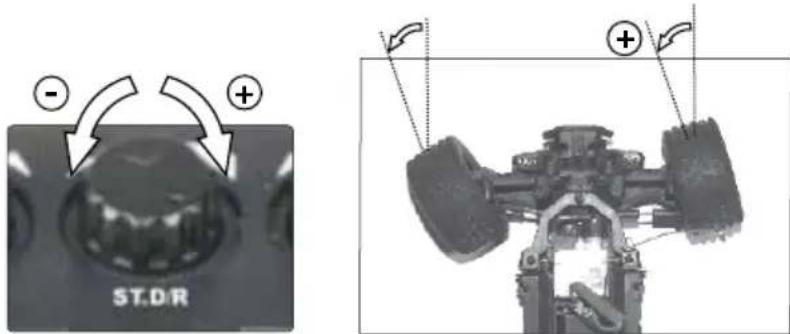

1. Lenkeinschlag optimieren: der maximale Lenkeinschlag wird mit dem mittleren Einsteller ST.D/R verstellt. Mehr Lenkeinschlag bringt einen kleineren Wendekreis, das Fahrzeug kann Kurven enger durchfahren, wird aber auch nervöser beim Lenken. Drehen Sie den Einstellknopf zuerst ganz nach links – gerings- ter Einschlag. Drehen Sie nun das Lenkrad ganz nach rechts (oder links) und drehen den Einstellknopf ST.D/R langsam nach rechts, bis der gewünschte Lenkeinschlag erreicht ist. Diese Einstellung können Sie natürlich auch während der Fahrt vornehmen.

WARNING: drehen Sie maximal so weit, bis die Lenkhebel leicht gegen die Lenkhebelträger drücken, keinesfalls weiter! Ansonsten kann das Servo beschädigt werden.

ST.D.R - +

Nach der Fahrt

1. Fahrzeug ausschalten.

2. Sender ausschalten. Schalter in Stellung 0.

OFF

STTRIM ST.DIN TH.TRIM ST.REV TR.REV PAIR

1. Beachte: immer zuerst das Fahrzeug ausschalten, erst dann den Sender!
2. ⚠️ WARNING: Antriebsbatterien aus dem Modell entnehmen – Brandgefahr!

Wartung

Damit Sie lange Freude an Ihrem Modell haben, sind gelegentliche Servicearbeiten erforderlich, um Ihr Modell in gutem Zustand zu erhalten und den Verschleiß zu minimieren.

• Entfernen Sie nach jeder Benutzung Schmutz oder Staub, am einfachsten geht dies mit Druckluft oder einem weichen Pinsel. Für starke Verschmutzungen kann auch ein härterer Pinsel oder eine Zahnbürste benutzt werden.
• Zur Reinigung der Karosserie/Rumpf dürfen keine chemischen Reiniger wie z.B. Verdünnung verwendet werden, da dies den Kunststoff der Karosserie/Rumpf angreifen und beschädigen kann. Normalerweise reicht ein weiches Tuch, hartnäckiger Schmutz kann mit Spüliwasser entfernt werden.
• Kontrollieren Sie den festen Sitz aller Schraubverbindungen und ziehen Sie gegebenenfalls nach.
• Überprüfen Sie ebenfalls alle Steckverbindungen, Kabel und Antriebsakkus /-batterien auf Beschädigungen.
• ⚠️ WARNING: Beschädigte Akkus oder Batterien dürfen nicht weiter verwendet werden und sind sofort zu entsorgen – Brandgefahr! Beachten Sie dazu die Entsorgungshinweise am Ende der Bedienungsanleitung.
• Kontrollieren Sie das Modell auf verschlissene, gebrochene oder klemmende Teile und Zahnräder und reparieren Sie diese bei Bedarf.
• ⚠️ WARNING: entnehmen Sie die Batterien/Akkus aus Sender und Modell, wenn Sie es nicht benutzen - Brandgefahr!

Fehlersuche

Problem Mögliche Fehler Maßnahmen
Motor läuft nicht	Motorkabel ausgesteckt oder defekt (abgerissen)Fahrakku leerGastrimmung TH.TRIM am Sender falsch eingestelltMotor defekt	Motorkabel einstecken oder anlötenAkku wechseln oder aufladenSender überprüfen, Trimmung korrekt einstellenMotor ersetzen
Fahrzeug fährt rückwärts	Servoreverseschalter Gas TH.REV in Position R	Servoreverseschalter in Position N bringen (links)
Motorschwach/ keine Leistung	Fahrakku ist fast leerGastrimmung TH.TRIM am Sender falsch eingestelltAntrieb schwergängigFahrzeug ist sehr lautMotor wird sehr warm	Akku wechseln oder aufladenGastrimmung in Mittelposition bringenAntrieb überprüfen, ggf. reinigenRitzelspiel überprüfen, ggf. neu einstellenMotor abkühlen lassen; Antrieb auf klemmende Teile und exaktes Ritzelspiel überprüfen
Fahrzeug ist schwer zu kontrollieren	LED's am Sender blinken - Senderbatterien fast leerLenkungstrimmung ST.TRIM am Sender verstelltStörungenGastrimmung TH.TRIM am Sender falsch eingestellt	Batterien wechseln oder Akkus aufladenLenkservo neu trimmenFahrzeug und Sender ausschalten, eine kurze Pause machen und dann neu versuchenGastrimmung in Mittelposition bringen
Fahrzeug hat keine Funktion	LED's am Sender leuchten nichtSender - Empfänger nicht gebundenStörungenGastrimmung TH.TRIM am Sender ver- stelltFahrzeugantenne abgerissenBeide LED's am Sender blinken, Sender- batterien leerFahrakku leerKontakte der Akkuhalterung verschmutzt oder verbogen	Kontrollieren Sie, ob Fahrzeug und Sender eingeschaltet sindSender- Empfänger neu binden (siehe ent- sprechendes Kapitel)Fahrzeug und Sender ausschalten, eine kurze Pause machen und dann neu ver- suchenGastrimmung in Mittelposition bringenFahrzeug reparieren lassenAkkus/Batterien ersetzenAkku wechseln oder aufladenKontakte reinigen, mit einem Schrauben- zieher nachbiegen
Fahrzeug ist sehr laut	Spiel zwischen Ritzel und Hauptzahnrad falsch eingestelltZahnräder verschlissenLager laufen schwer oder sind verschlis- sen	Ritzelspiel kontrollieren, ggf. neu einstellenkontrollieren und ggf. austauschenkontrollieren und ggf. neu schmieren oder austauschen

Reparaturen, Ersatzteile

Normaler Verschleiß und defekte Teile, die von einem Unfall herrühren, sind von der Gewährleistung ausgeschlossen. Dazu zählen insbesondere:

Bei Automodellen: abgefahrene Reifen, abgenutzte Antriebsteile und Zahnräder, oder auch verbogene/gebrochene Radaufhängungen, Chassis oder Karosserien

Bei Schiffsmodellen: gebrochene Schiffsschrauben, abgerissene Decksaufbauten

Bei Flugmodellen: Beschädigungen durch unsachgemäßen Transport oder Absturz

Falls Sie bereits nach dem Öffnen der Verpackung ein Teil entdecken, das bezüglich Material oder Verarbeitung defekt ist, senden Sie es - bevor Sie es benutzt haben - an Ihren Fachhändler oder an uns zurück und wir werden Ihnen Ersatz liefern.

Für den Twenty4 sind alle Teile als Ersatzteile verfügbar. Ist ein Teil defekt oder verschlissen, können Sie es mit Hilfe der Explosionszeichnungen identifizieren und neu erwerben, in der Montageanleitung auf den Seiten 47 bis 51 wird der korrekte Einbau gezeigt.

In Problemfällen oder bei Fragen wenden Sie sich bitte an Ihren Fachhändler oder:

XciteRC Modellbau GmbH & Co. KG - Service, Autenbachstrasse 12, D-73035 Göppingen, Tel. [phone]

Email: [e-mail]

Ersatzteile für den Twenty4 können Sie entweder im Fachhandel oder online unter http://www.XciteRC.de/beziehen.

Technische Daten

Länge 160-167 mm
Breite 121-130 mm
Höhe 72-75 mm
Radstand 102 mm
Gewicht ca. 315 g
Motor Brushed RC131
Fahrtenregler 4x AA (4.8 - 6.0 V DC)
Fernsteuerung XRC 2i 2.4 GHz 2-Kanal
Reichweite Fernsteuerung ca. 50 m

HINWEISE ZUM UMWELTSCHUTZ

Das Symbol des durchgestrichenen Mülleimers auf dem Produkt bzw. Verpackung besagt, dass dieses getrennt vom üblichen Hausmüll entsorgt werden muss. Damit sollen schädliche Auswirkungen auf die Umwelt und die menschliche Gesundheit bei der Entsorgung von Elektro- und Elektronikaltgeräten vermieden und deren Wiederverwendung oder Verwertung ermöglicht werden.

Sie haben die Möglichkeit, Elektro- und Elektronikaltgeräte kostenfrei bei einer entsprechenden Sammelstelle in Ihrer Nähe abzugeben. Bitte erkundigen Sie sich bei Ihrer Stadt oder Gemeinde über die zur Verfügung stehenden Sammelstellen. Sie haben auch die Möglichkeit, alte Elektro- und Elektronikgeräte, die von uns bezogen wurden, frei an uns zurückzusenden. Wir werden diese dann einer ordnungsgemäßen Verwertung bzw. Wiederverwendung zuführen.

Eventuell enthaltene Batterien oder Akkus müssen aus dem Produkt entfernt werden und bei der entsprechenden Sammelstelle getrennt entsorgt werden.

Hinweise nach Batteriegesetz

Da wir Batterien und Akkus bzw. solche Geräte verkaufen, die Batterien und Akkus enthalten, sind wir nach dem Batteriegesetz (BattG) verpflichtet, Sie auf Folgendes hinzuweisen:

Batterien und Akkus dürfen nicht im Hausmüll entsorgt werden, sondern Sie sind zur Rückgabe gebrauchter Batterien und Akkus gesetzlich verpflichtet. Altbatterien können Schadstoffe enthalten, die bei nicht sachgemäßer Lagerung oder Entsorgung die Umwelt oder Ihre Gesundheit schädigen können. Batterien enthalten aber auch wichtige Rohstoffe wie z.B. Eisen, Zink, Mangan oder Nickel und werden wieder verwertet. Sie können die Batterien nach Gebrauch entweder ausreichend frankiert an uns zurücksenden:

XciteRC Modellbau GmbH & Co.KG

Autenbachstr. 12

D-73035 Göppingen

oder in unmittelbarer Nähe (z.B. im Handel oder in kommunalen Sammelstellen) unentgeltlich zurückgegeben. Die Abgabe in Verkaufsstellen ist dabei auf für Endnutzer für die Entsorgung übliche Mengen sowie solche Altbatterien beschränkt, die der Vertreiber als Neubatterien in seinem Sortiment führt oder geführt hat. Schadstoffhaltige Batterien sind mit einem Zeichen, eine durchgestrichene Mülltonne, und dem chemischen Symbol des schadstoffhaltigem Schwermetalls versehen.

Diese durchgekreuzte Mülltonne bedeutet, dass Sie Batterien und Akkus nicht im Hausmüll entsorgen dürfen.

Unter diesen Zeichen finden Sie zusätzlich nachstehende Symbole mit folgender Bedeutung:

A: Frontrammer (M24 / DB24)
B: Frontrammer (B 24 / T24)
C: Getriebegehäuse vorne (oben)
D: Getriebegehäuse hinten (oben)
E: Getriebegehäuse hinten (unten)
F: Querlenkerhalter unten (hinten)

A: Halterung Regler-/Empfängereinheit (PCB)
B: Chassisplatte oben
C: Akkuhalterung
D: Motorhalterung (RC 131)
F: Motorhalterung (RC 180)

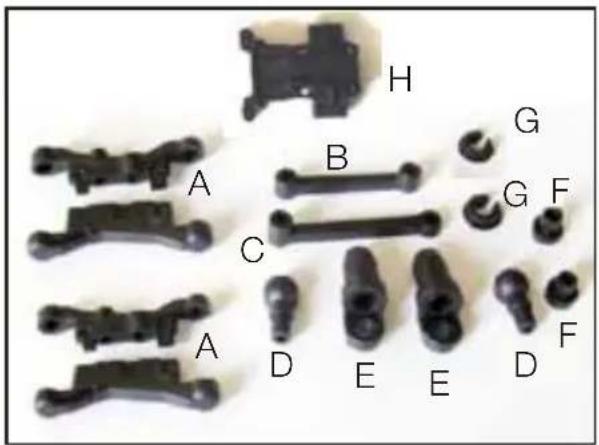

A: Querlenker unten vorne/hinten
B: Querlenker oben vorne
C: Querlenker oben hinten
D: Dämpferbefestigung unten
E: Dämpfergehäuse
F: Dämpferbefestigung oben
G: Federteller unten
H: Querlenkerhalter unten vorne

Änderungen vorbehalten.

J: Halterung Differenzialkegelräder klein

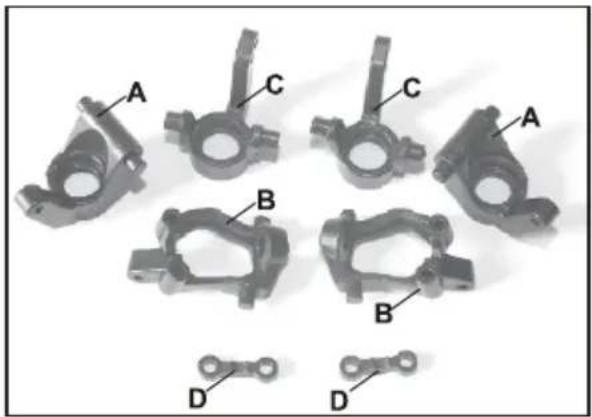

A: Radträger hinten (L/R)
B: Lenkhebelhalter (L/R)
C: Lenkhebel (L/R)
D: Lenkhebelhalter oben

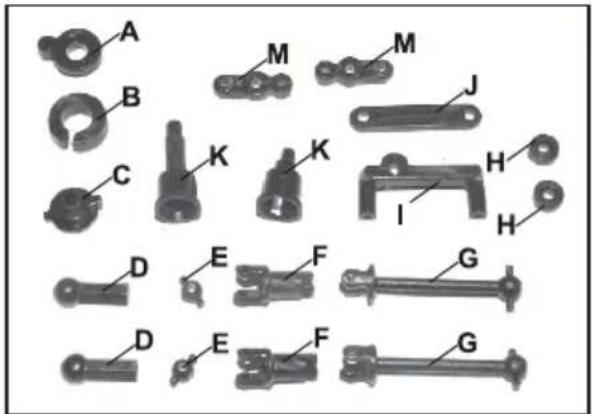

A: Servo Saver Teil 1 K: Differenzialausgang
B: Servo Saver Teil 2 M: Umlenkhebel
C: Servo Saver Teil 3
D: Kugelpfannen Lenkung
E: Kardankugel
F: Radachse
G: Antriebswelle
H: Lager für Kardanwelle (2x6x2.5 mm)

I: Halterung für Umlenkhebel

J: Lenkhebelverbindungsplatte

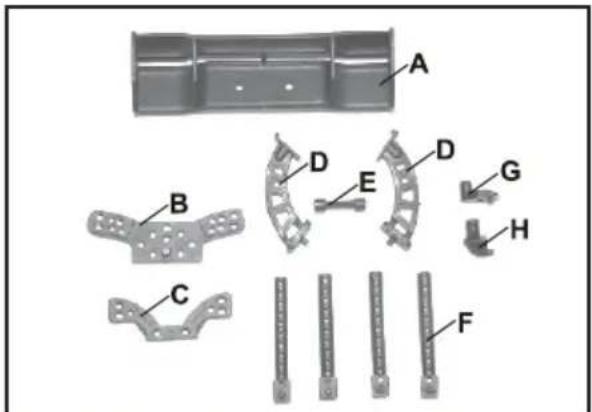

A: Heckflügel (B24/T24)
B: Dämpferbrücke hinten
C: Dämpferbrücke vorne
D: Flügelhalterung
E: Strebe für Flügelhalterung
F: Karosseriehalter (T24 / MT24 / DB24)
G: Karosseriehalter vorne (B24)
H: Karosseriehalter hinten (B24)

Änderungen vorbehalten.

DE

EN

Summary

Intended Usage....17

XciteRC Modellbau GmbH & Co. KG

Autenbachstrasse 12

D-73035 Göppingen

Phone: [phone]

Fax: [phone]

E-mail: [e-mail]

Web: www.XciteRC.de

XciteRC Modellbau GmbH & Co.KG

Autenbachstr. 12

D-73035 Göppingen

XciteRC-Modellbau GmbH & Co. KG

Autenbachstr. 12

D-73035 Göppingen

Phone: [phone]

Fax: [phone]

E-Mail: [e-mail]

Web: www.XciteRC.de

XciteRC Modellbau GmbH & Co.KG

Autenbachstr. 12

D-73035 Göppingen

Gewindestange Lenkung (8)

Achse für Umlenkhebel (12)

Stift für Kardangelenk (12)

Drive Ball Pin

Stift für Servo Saver (12)

Servo Saver Pin (12)

Goupille de servo saver (12)

30600009

Dämpferfedern (4)

Shock Spring (4)

Kontakte für Batteriehalterung

Battery contacts

Getriebegehäuse, Rammer

Bumpers, Gear Box

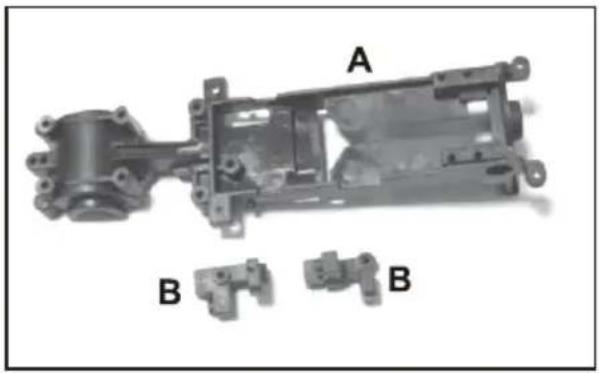

Chassis, Servohalterung

Chassis, Servo Retainer

Halterung Akku - PCB-Einheit

30600017

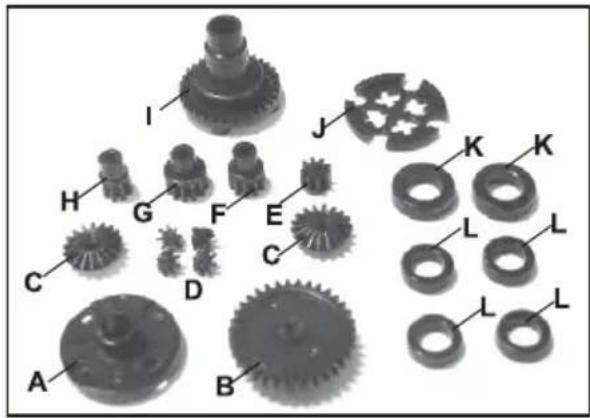

Zahnräder und Lager Gears and Bushings Pinions et roulements

30600018

Vordere Radaufhängung Front Hubs and Carriers Suspension avant (support, renvoi de direction)

30600019

Heckflügel mit Halterung, Karosseriehalter Wing and Wing Stay, Body Posts Aileron arrière avec support

30600020

Differenzial komplett Differential complete Differéntiel complete

30600021

Stoßdämpfer komplett (4) Shocks complete (4) Amortisseur complète (4)

30600022

Querlenker, Stoßdämpfer Kunststoffteile Suspension Arms, Shock Assembly Bras inférieur, amortisseurs pièces plastic

30600023

Räder Twenty4 Buggy komplett (4) Twenty4 Buggy Wheel complete (4) Pneu Twenty4 Buggy collé (4)

30600024

Alu-Dämpferbrücken vo./hi.

Obere Querlenker vorne einstellbar

Obere Querlenker hinten einstellbar

Differenzialausgänge Stahl (2 Paar)

Steel Diff. Outdrives (2 pair)

Diff. komplett mit Stahlausgängen

Alu-Radaufhängung vorne (4)

Alu-Radaufhängung hinten (Paar)

61500001 30600025 30600017 Dem Fahrzeug liegen 3 versch. Ritzel bei. Stellen Sie nach einem V

Dem Fahrzeug liegen 3 versch. Ritzel bei. Stellen Sie nach einem Wechsel das Zahnflankenspiel zwischen Ritzel und Zahnrad neu ein.

DE Die XciteRC Modellbau GmbH & Co. KG erklärt hiermit, dass dieses Produkt den grundlegenden Anforderungen und anderen relevanten Vorschriften der Richtlinie R&TTE 1999/5/EC sowie RoHS 2011/65/EC entspricht.

Die ausführliche Konformitätserklärung finden Sie im Internet unter www.XciteRC.com beim jeweiligen Produkt unter dem Link Konformitätserklärung oder per E-Mail: [e-mail].

XciteRC Modellbau GmbH & Co. KG

Autenbachstraße 12

D-73035 Göppingen

Phone: [phone]

Fax: [phone]

E-Mail: [e-mail]

Web: www.XciteRC.de
