BEDIENUNGSANLEITUNG HSC140PB1 BOSCH

• [de] Gebrauchsanleitung p. 2
• [en] Instruction manual p. 7
• [es] Instrucciones de uso p. 12
• [fr] Mode d’emploi p. 17
• [it] Istruzioni per l’uso p. 22
• [nl] Gebruiksaanwijzing Wärmeschublade Warming drawer Cajón calientaplatos Tiroir chauffant Cassetto termico Warmtelade HSC 140 p. 27
• , HSC 290 p. 2

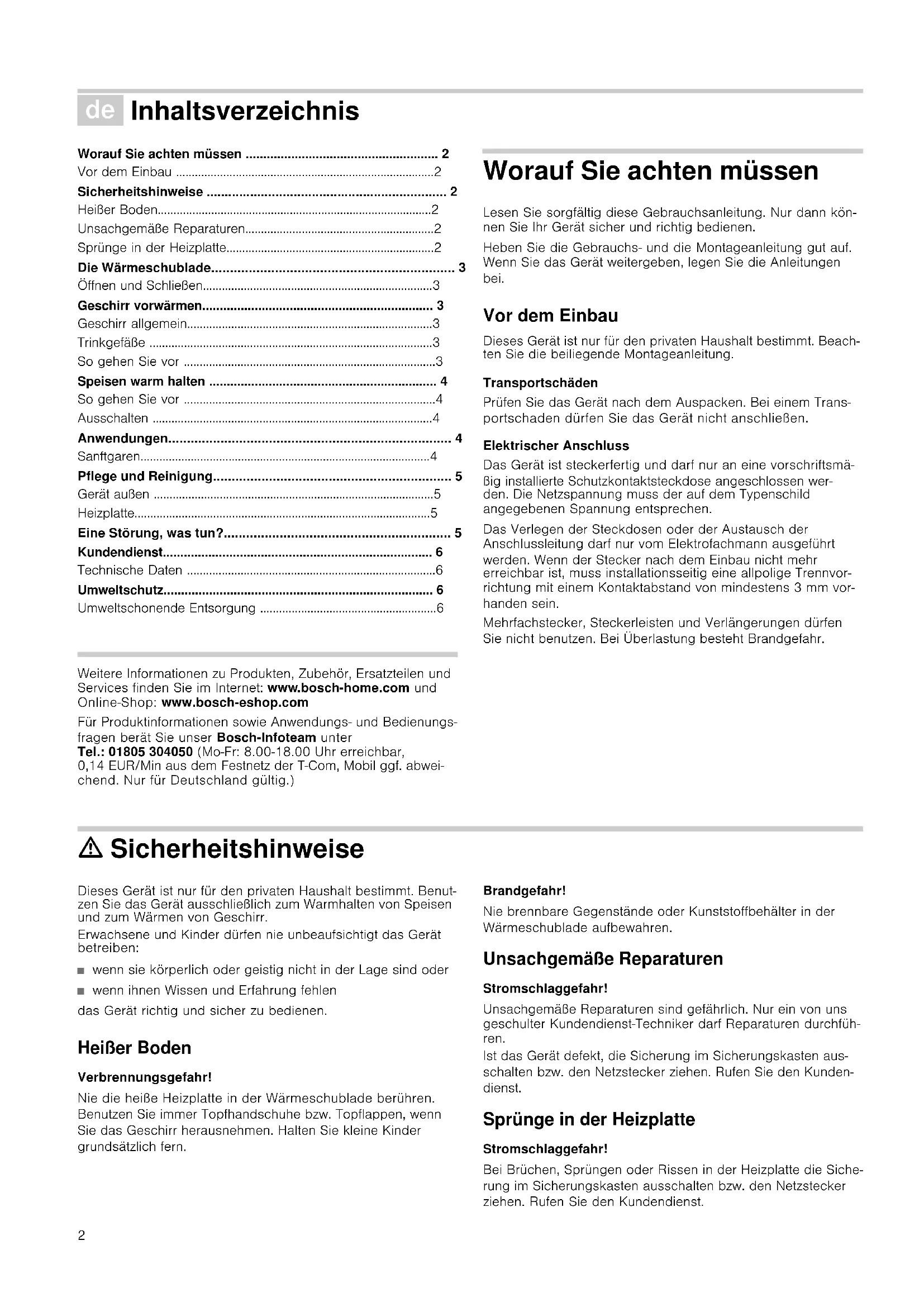

• Ø Inhaltsverzeichnis [de] Gebrauchsanleitung Worauf Sie achten müssen p. 2
• Vor dem Einbau p. 2
• Sicherheitshinweise p. 2
• Heißer Boden p. 2
• Unsachgemäße Reparaturen p. 2
• Sprünge in der Heizplatte p. 2

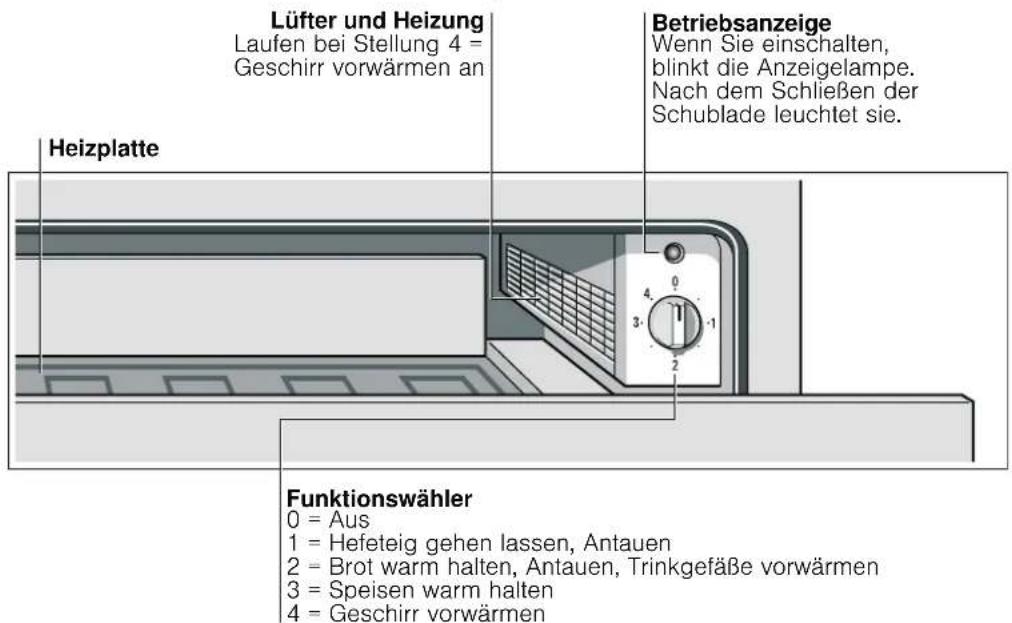

• Die Wärmeschublade p. 3
• Öffnen und Schließen p. 3
• Geschirr vorwärmen p. 3
• Geschirr allgemein p. 3
• Trinkgefäße p. 3
• So gehen Sie vor p. 3
• Speisen warm halten p. 4
• So gehen Sie vor p. 4
• Ausschalten p. 4
• Anwendungen p. 4
• Sanftgaren p. 4
• Pflege und Reinigung p. 5
• Gerät außen p. 5
• Heizplatte p. 5
• Eine Störung, was tun? p. 5
• Kundendienst p. 6
• Technische Daten p. 6
• Umweltschutz p. 6
• Umweltschonende Entsorgung Produktinfo Weitere Informationen zu Produkten, Zubehör, Ersatzteilen und Services finden Sie im Internet: www.bosch-home.com und Online-Shop: www.bosch-eshop.com Für Produktinformationen sowie Anwendungs- und Bedienungs- fragen berät Sie unser Bosch-Infoteam unter Tel.: 01805 304050 (Mo-Fr: 8.00-18.00 Uhr erreichbar, 0,14 EUR/Min aus dem Festnetz der T-Com, Mobil ggf. abwei- chend. Nur für Deutschland gültig.) Worauf Sie achten müssen Lesen Sie sorgfältig diese Gebrauchsanleitung. Nur dann kön- nen Sie Ihr Gerät sicher und richtig bedienen. Heben Sie die Gebrauchs- und die Montageanleitung gut auf. Wenn Sie das Gerät weitergeben, legen Sie die Anleitungen bei. Vor dem Einbau Dieses Gerät ist nur für den privaten Haushalt bestimmt. Beach- ten Sie die beiliegende Montageanleitung. Transportschäden Prüfen Sie das Gerät nach dem Auspacken. Bei einem Trans- portschaden dürfen Sie das Gerät nicht anschließen. Elektrischer Anschluss Das Gerät ist steckerfertig und darf nur an eine vorschriftsmä- ßig installierte Schutzkontaktsteckdose angeschlossen wer- den. Die Netzspannung muss der auf dem Typenschild angegebenen Spannung entsprechen. Das Verlegen der Steckdosen oder der Austausch der Anschlussleitung darf nur vom Elektrofachmann ausgeführt werden. Wenn der Stecker nach dem Einbau nicht mehr erreichbar ist, muss installationsseitig eine allpolige Trennvor- richtung mit einem Kontaktabstand von mindestens 3 mm vor- handen sein. Mehrfachstecker, Steckerleisten und Verlängerungen dürfen Sie nicht benutzen. Bei Überlastung besteht Brandgefahr. ã=Sicherheitshinweise Dieses Gerät ist nur für den privaten Haushalt bestimmt. Benut- zen Sie das Gerät ausschließlich zum Warmhalten von Speisen und zum Wärmen von Geschirr. Erwachsene und Kinder dürfen nie unbeaufsichtigt das Gerät betreiben: ■ wenn sie körperlich oder geistig nicht in der Lage sind oder ■ wenn ihnen Wissen und Erfahrung fehlen das Gerät richtig und sicher zu bedienen. Heißer Boden Verbrennungsgefahr! Nie die heiße Heizplatte in der Wärmeschublade berühren. Benutzen Sie immer Topfhandschuhe bzw. Topflappen, wenn Sie das Geschirr herausnehmen. Halten Sie kleine Kinder grundsätzlich fern. Brandgefahr! Nie brennbare Gegenstände oder Kunststoffbehälter in der Wärmeschublade aufbewahren. Unsachgemäße Reparaturen Stromschlaggefahr! Unsachgemäße Reparaturen sind gefährlich. Nur ein von uns geschulter Kundendienst-Techniker darf Reparaturen durchfüh- ren. Ist das Gerät defekt, die Sicherung im Sicherungskasten aus- schalten bzw. den Netzstecker ziehen. Rufen Sie den Kunden- dienst. Sprünge in der Heizplatte Stromschlaggefahr! Bei Brüchen, Sprüngen oder Rissen in der Heizplatte die Siche- rung im Sicherungskasten ausschalten bzw. den Netzstecker ziehen. Rufen Sie den Kundendienst.3 Die Wärmeschublade In der Wärmeschublade können Sie Geschirr vorwärmen oder Speisen warm halten. Das Gerät heizt nur, wenn die Schublade richtig geschlossen ist. Öffnen und Schließen Bei Geräten ohne Griff: Drücken Sie auf die Mitte der Schublade, um sie zu öffnen oder zu schließen. Beim Öffnen springt die Schublade leicht heraus. Sie kann danach problemlos herausgezogen werden. Geschirr vorwärmen Im vorgewärmten Geschirr kühlen Speisen nicht so schnell ab. Getränke bleiben länger warm. Geschirr allgemein Die Wärmeschublade dürfen Sie mit maximal 25 kg belasten. Sie können z.B. Menügeschirr für 6 bzw. 12 Personen vorwär- men. Geschirr einräumen Verteilen Sie das Geschirr möglichst auf der ganzen Fläche. Hohe Tellerstapel werden langsamer durchwärmt als einzelne Geschirrteile, wie z.B. 2 Schüsseln. Trinkgefäße Erwärmen Sie Trinkgefäße wie z.B. Espressotassen immer mit Stufe 2. ã=Verbrennungsgefahr! Bei Stufe 3 oder 4 werden die Trinkgefäße sehr heiß. So gehen Sie vor p. 6

1. Geschirr in die Schublade räumen.2. Funktionswähler auf Stufe 4 stellen. Wählen Sie für Trinkge-

fäße immer die Stufe 2. Die Betriebsanzeigelampe blinkt.

3. Wärmeschublade schließen.

Die Betriebsanzeigelampe leuchtet. Das Gerät heizt. Wie lange dauert das Vorwärmen Wie lange das Vorwärmen dauert, richtet sich nach Material und Dicke des Geschirrs, der Geschirr-Menge, Höhe und der Geschirr-Anordnung. Verteilen Sie das Geschirr möglichst auf der ganzen Fläche. Bei Menügeschirr für 6 Personen dauert das Vorwärmen unge- fähr 15-25 Minuten. Ausschalten Öffnen Sie die Schublade. Schalten Sie den Funktionswähler aus. Geschirr entnehmen Nehmen Sie das Geschirr mit einem Topfhandschuh oder einem Topflappen aus der Schublade. ã=Verbrennungsgefahr! Die Oberfläche der Heizplatte ist heiß. Die untersten Geschirr- teile werden heißer als die oberen. %HWULHEVDQ]HLJH :HQQ6LHHLQVFKDOWHQ

/DXIHQEHL6WHOOXQJ *HVFKLUUYRUZlUPHQDQ +HL]SODWWH )XQNWLRQVZlKOHU $XV +HIHWHLJJHKHQODVVHQ$QWDXHQ %URWZDUPKDOWHQ$QWDXHQ7ULQNJHIlHYRUZlUPHQ 6SHLVHQZDUPKDOWHQ *HVFKLUUYRUZlUPHQ niedrige Schublade (14 cm hoch) hohe Schublade (29 cm hoch) 6 Menüteller Ø 24 cm 12 Menüteller Ø 24 cm 6 Suppentassen Ø 10 cm 12 Suppentassen Ø 10 cm 1 Schüssel Ø 19 cm 1 Schüssel Ø 22 cm 1 Schüssel Ø 17 cm 1 Schüssel Ø 19 cm 1 Fleischplatte 32 cm 1 Schüssel Ø 17 cm 2 Fleischplatten 32 cm4 Speisen warm halten Stellen Sie heiße Töpfe oder Pfannen nie direkt vom heißen Kochfeld auf den Glasboden der Wärmeschublade. Der Glas- boden kann beschädigt werden. Füllen Sie das Geschirr nicht zu voll, damit nichts über- schwappt. Decken Sie die Speisen mit einem hitzebeständigen Deckel oder Alufolie ab. Wir empfehlen Ihnen, die Speisen nicht länger als eine Stunde warm zu halten. Geeignete Speisen: Es eignen sich Fleisch, Geflügel, Fisch, Soßen, Gemüse, Beilagen und Suppen. So gehen Sie vor 1.Geschirr in die Schublade stellen 2.Funktionswähler auf Stufe 3 stellen und das Gerät 10 Minuten vorheizen. 3.Speisen in das vorgewärmte Geschirr geben. 4.Schublade wieder schließen. Die Betriebsanzeigelampe leuchtet. Das Gerät heizt. Ausschalten Schalten Sie den Funktionswähler aus. Nehmen Sie die Gerichte mit einem Topfhandschuh oder Topflappen aus der Schublade. Anwendungen In der Tabelle finden Sie verschiedene Anwendungen für Ihre Wärmeschublade. Stellen Sie den Funktionswähler auf die gewünschte Stufe. Wärmen Sie das Geschirr vor, wenn es in der Tabelle angegeben ist. Sanftgaren Sanftgaren ist die ideale Garmethode für alle zarten Fleischstü- cke, die rosa oder auf den Punkt gegart werden sollen. Das Fleisch bleibt sehr saftig und gelingt butterzart. Ihr Vorteil: Da die Zeiten beim Sanftgaren wesentlich länger sind, haben Sie viel Spielraum bei der Menüplanung. Sanftgegartes Fleisch lässt sich problemlos warm halten. Geeignetes Geschirr: Verwenden Sie Geschirr aus Glas, Por- zellan oder Keramik mit Deckel, z.B. einen Glasbräter. So gehen Sie vor 1.Die Wärmeschublade mit dem Geschirr auf Stufe 4 vorhei- zen. 2.Etwas Fett in einer Pfanne stark erhitzen. Das Fleisch scharf anbraten und sofort in das vorgewärmte Geschirr geben. Deckel auflegen. 3.Das Geschirr mit dem Fleisch wieder in die Wärmeschublade stellen und nachgaren. Funktionswähler auf Stufe 3 stellen. Hinweise zum Sanftgaren Verwenden Sie nur frisches, einwandfreies Fleisch. Entfernen Sie Sehnen und Fettränder sorgfältig. Fett entwickelt beim Sanftgaren einen starken Eigengeschmack. Auch größere Fleischstücke müssen Sie nicht wenden. Das Fleisch können Sie nach dem Sanftgaren sofort aufschnei- den. Es ist keine Ruhezeit erforderlich. Durch die besondere Garmethode sieht das Fleisch innen immer rosa aus. Es ist deswegen aber keinesfalls roh oder zu wenig gar. Das sanftgegarte Fleisch ist nicht so heiß wie konventionell gebratenes Fleisch. Servieren Sie die Soßen sehr heiß. Stellen Sie die Teller in den letzten 20-30 Minuten mit in die Wärme- schublade. Wenn Sie sanftgegartes Fleisch warm halten wollen, schalten Sie nach dem Sanftgaren auf Stufe 2 zurück. Kleine Fleischstü- cke können Sie bis zu 45 Minuten, große Stücke bis zu zwei Stunden warm halten. Stufe Speisen / Geschirr Hinweis 1 empfindliche Tiefkühl-Speisen z.B. Sahnetorten, Butter, Wurst, Käse antauen 1 Hefeteig gehen lassen abdecken 2 Tiefkühl-Speisen z.B. Fleisch, Kuchen, Brot antauen 2 Eier warm halten z.B. Eier gekocht, Rührei Geschirr vorwärmen, Speisen abdecken 2 Brot warm halten z.B. Toastbrot, Brötchen Geschirr vorwärmen, Speisen abdecken 2 Trinkgefäße vorwärmen z.B. Espressotassen 2 empfindliche Speisen z.B. sanftgegartes Fleisch Geschirr abdecken 3 Speisen warm halten Geschirr vorwärmen, Speisen abdecken 3 Getränke warm halten Geschirr vorwärmen, Getränke abdecken 3 Fladen erwärmen z.B. Eierkuchen, Wraps, Tacos Geschirr vorwärmen, Speisen abdecken 3 Trockene Kuchen erwärmen z.B. Streuselkuchen, Muffins Geschirr vorwärmen, Speisen abdecken 3 Blockschokolade oder Schokoladenkuvertüre schmelzen Geschirr vorwärmen, Speisen zerkleinern 3 Gelatine auflösen offen, ca. 20 Minuten 4 Geschirr vorwärmen nicht geeignet für Trinkgefäße5 Tabelle Für das Sanftgaren sind alle zarten Partien von Rind, Schwein, Kalb, Lamm, Wild und Geflügel geeignet. Anbrat- und Nachgarzeiten richten sich nach der Stückgröße des Fleisches. Die Anbratzeiten gelten für das Einlegen in das heiße Fett. Pflege und Reinigung Verwenden Sie keine Hochdruckreiniger oder Dampfstrahler. Reinigen Sie das Gerät nur im ausgeschalteten Zustand. Funkti- onswähler: Stellung = 0. Gerät außen Wischen Sie das Gerät mit Wasser und etwas Spülmittel ab. Trocknen Sie es mit einem weichen Tuch nach. Ungeeignet sind scharfe oder scheuernde Mittel. Wenn so ein Mittel auf die Vorderfront gelangt, wischen Sie es sofort mit Wasser ab. Edelstahlflächen Entfernen Sie Kalk-, Fett-, Stärke- und Eiweißflecken immer sofort. Unter solchen Flecken kann sich Korrosion bilden. Benutzen Sie zur Reinigung Wasser und etwas Spülmittel. Trocknen Sie die Fläche mit einem weichen Tuch nach. Geräte mit Glasfront Reinigen Sie die Glasfront mit Glasreiniger und einem weichen Tuch. Keinen Glasschaber verwenden. Heizplatte Reinigen Sie die Heizplatte mit warmem Wasser und etwas Spülmittel. Eine Störung, was tun? Tritt eine Störung auf, so liegt es oft nur an einer Kleinigkeit. Bevor Sie den Kundendienst rufen, achten Sie bitte auf folgende Hin- weise: Reparaturen dürfen Sie nur von qualifizierten Fachleuten durchführen lassen. Wird Ihr Gerät unsachgemäß repariert, können für Sie erhebliche Gefahren entstehen. Gericht Anbraten auf der Kochstelle Nachgaren in der Wärmeschublade Kleine Fleischstücke Würfel oder Streifen rundherum 1-2 Minuten 20-30 Minuten Kleine Schnitzel, Steaks oder Medaillons pro Seite 1-2 Minuten 35-50 Minuten Mittlere Fleischstücke Filet (400-800g) rundherum 4-5 Minuten 75-120 Minuten Lammrücken (ca. 450g) pro Seite 2-3 Minuten 50-60 Minuten magere Braten (600-1000g) rundherum 10-15 Minuten 120-180 Minuten Große Fleischstücke Filet (ab 900g) rundherum 6-8 Minuten 120-180 Minuten Roastbeef (1,1-2kg) rundherum 8-10 Minuten 210-300 Minuten Das Geschirr bzw. die Speisen bleiben kalt. Prüfen Sie: ■ ob das Gerät eingeschaltet ist ■ ob ein Stromausfall vorliegt ■ ob die Schublade ganz geschlossen ist Das Geschirr bzw. die Speisen werden nicht ausrei- chend warm. Es kann sein: ■ dass das Geschirr bzw. die Speisen nicht lange genug erwärmt wurden ■ dass die Schublade für längere Zeit offen war Die Betriebsanzeigelampe blinkt. Sehen Sie nach, ob die Schublade geschlossen ist. Bei geschlossener Wärmeschublade blinkt die Anzeigelampe schnell. Rufen Sie den Kundendienst. Die Betriebsanzeigelampe leuchtet nicht. Die Anzeigelampe ist defekt. Verständigen Sie den Kundendienst. Sicherung im Sicherungskasten löst aus. Ziehen Sie den Netzstecker und verständigen Sie den Kundendienst.6 Kundendienst Muss Ihr Gerät repariert werden, ist unser Kundendienst für Sie da. Die Anschrift und Telefonnummer der nächstgelegenen Kundendienststelle finden Sie im Telefonbuch. Auch die ange- gebenen Kundendienstzentren nennen Ihnen gern eine Kun- dendienststelle in Ihrer Nähe. Die Kontaktdaten aller Länder für den nächstgelegenen Kun- dendienst finden Sie hier bzw. im beiliegenden Kundendienst- Verzeichnis. Reparaturauftrag und Beratung bei Störungen Vertrauen Sie auf die Kompetenz des Herstellers. Sie stellen somit sicher, dass die Reparatur von geschulten Servicetechni- kern durchgeführt wird, die mit den Original-Ersatzteilen für Ihr Hausgerät ausgerüstet sind. Technische Daten Umweltschutz Packen Sie das Gerät aus und entsorgen Sie die Verpackung umweltgerecht. Umweltschonende Entsorgung E-Nummer und FD-Nummer Geben Sie dem Kundendienst immer die Erzeugnisnummer (E-Nr.) und die Ferti- gungsnummer (FD-Nr.) Ihres Gerätes an. Das Typenschild mit den Nummern finden Sie, wenn Sie die Wärmeschublade öffnen. Damit Sie im Störungsfall nicht lange suchen müssen, tragen Sie gleich hier die Daten Ihres Gerätes ein. E-Nr. FD Kundendienst
