BEDIENUNGSANLEITUNG DBS 767 R CB BOMANN

Bedienungsanleitung/Garantie

Gebruiksaanwijzing/Garantie • Mode d'emploi/Garantie • Instrucciones de servicio/Garantía Manual de instruções/Garantia • Istruzioni per l'uso/Garanzia • Bruksanvisning/Garanti Instruction Manual/Guarantee • Instrukcja obsługi/Gwarancja • Návod k použití/Záruka Használati utasítás/Garancia • Руководство по эксплуатации/Гарантия

DEUTSCH

NORSK

Inhalt

Übersicht der Bedienelemente ...... Seite 3

Bedienungsanleitung ...... Seite 4

Technische Daten ...... Seite 6

Garantie...... Seite

Innhold

Übersicht der Bedienelemente

Overzicht van de bedieningselementen • Liste des différents éléments de commande Indicación de los elementos de manejo • Descrição dos elementos • Elementi di comando Oversikt over betjeningselementene • Overview of the Components Przegląd elementów obsługi • Přehled ovládacích prvků • A kezelőelemek áttekintése Обзор деталей прибора

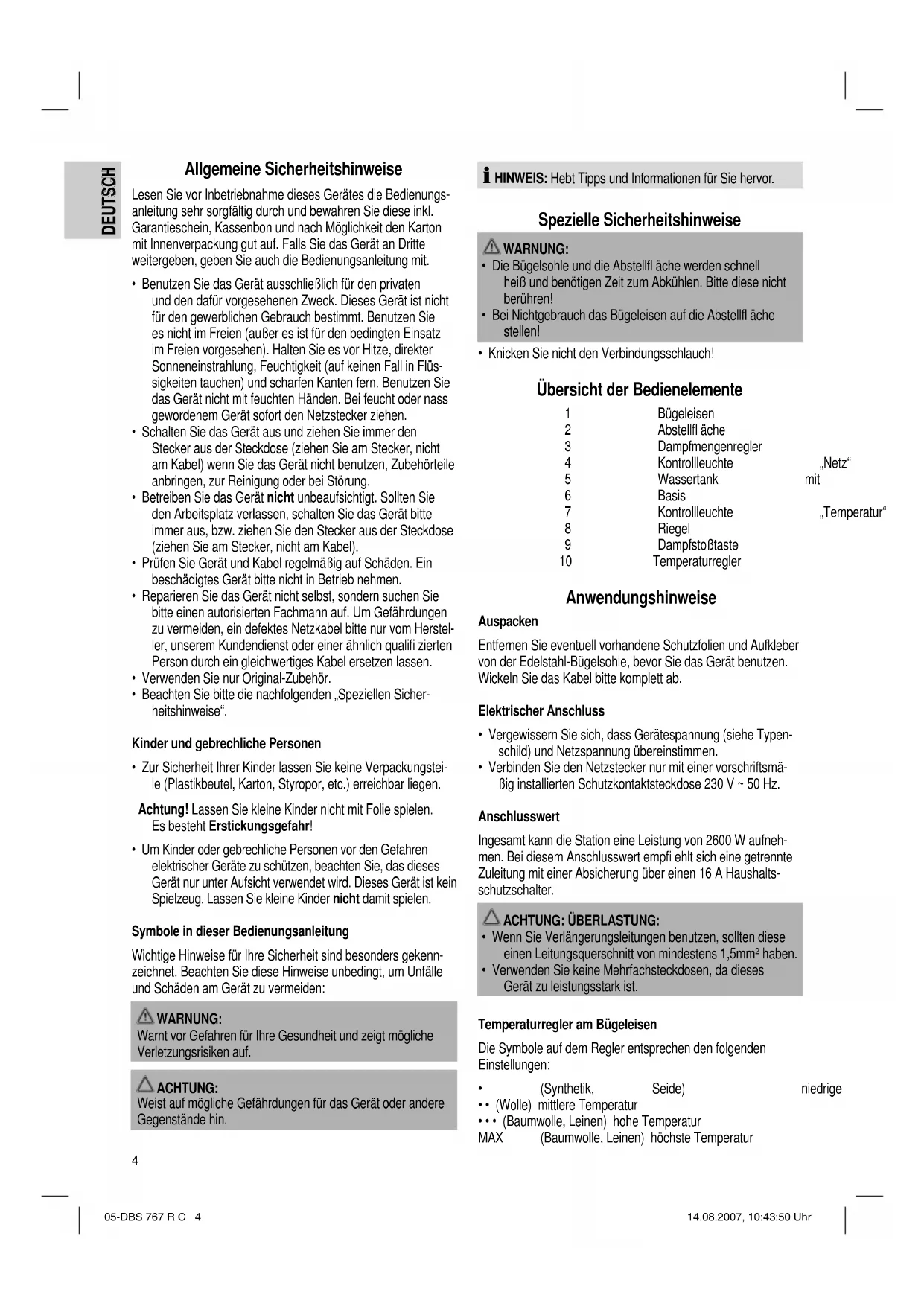

Allgemeine Sicherheitshinweise

Lesen Sie vor Inbetriebnahme dieses Gerätes die Bedienungsanleitung sehr sorgfältig durch und bewahren Sie diese inkl. Garantieschein, Kassenbon und nach Möglichkeit den Karton mit Innenverpackung gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie auch die Bedienungsanleitung mit.

• Benutzen Sie das Gerät ausschließlich für den privaten und den dafür vorgesehenen Zweck. Dieses Gerät ist nicht für den gewerblichen Gebrauch bestimmt. Benutzen Sie es nicht im Freien (außer es ist für den bedingten Einsatz im Freien vorgesehen). Halten Sie es vor Hitze, direkter Sonneneinstrahlung, Feuchtigkeit (auf keinen Fall in Flüssigkeiten tauchen) und scharfen Kanten fern. Benutzen Sie das Gerät nicht mit feuchten Händen. Bei feucht oder nass gewordenem Gerät sofort den Netzstecker ziehen.
• Schalten Sie das Gerät aus und ziehen Sie immer den Stecker aus der Steckdose (ziehen Sie am Stecker, nicht am Kabel) wenn Sie das Gerät nicht benutzen, Zubehörteile anbringen, zur Reinigung oder bei Störung.
• Betreiben Sie das Gerät nicht unbeaufsichtigt. Sollten Sie den Arbeitsplatz verlassen, schalten Sie das Gerät bitte immer aus, bzw. ziehen Sie den Stecker aus der Steckdose (ziehen Sie am Stecker, nicht am Kabel).
• Prüfen Sie Gerät und Kabel regelmäßig auf Schäden. Ein beschädigtes Gerät bitte nicht in Betrieb nehmen.
• Reparieren Sie das Gerät nicht selbst, sondern suchen Sie bitte einen autorisierten Fachmann auf. Um Gefährdungen zu vermeiden, ein defektes Netzkabel bitte nur vom Hersteller, unserem Kundendienst oder einer ähnlich qualifi zierten Person durch ein gleichwertiges Kabel ersetzen lassen.
  • Verwenden Sie nur Original-Zubehör.
• Beachten Sie bitte die nachfolgenden „Speziellen Sicherheitshinweise“.

Kinder und gebrechliche Personen

- Zur Sicherheit Ihrer Kinder lassen Sie keine Verpackungsteile (Plastikbeutel, Karton, Styropor, etc.) erreichbar liegen.

Achtung! Lassen Sie kleine Kinder nicht mit Folie spielen. Es besteht Erstickungsgefahr!

- Um Kinder oder gebrechliche Personen vor den Gefahren elektrischer Geräte zu schützen, beachten Sie, das dieses Gerät nur unter Aufsicht verwendet wird. Dieses Gerät ist kein Spielzeug. Lassen Sie kleine Kinder nicht damit spielen.

Symbole in dieser Bedienungsanleitung

Wichtige Hinweise für Ihre Sicherheit sind besonders gekennzeichnet. Beachten Sie diese Hinweise unbedingt, um Unfälle und Schäden am Gerät zu vermeiden:

WARNUNG:

Warnt vor Gefahren für Ihre Gesundheit und zeigt mögliche Verletzungsrisiken auf.

ACHTUNG:

Weist auf mögliche Gefährdungen für das Gerät oder andere Gegenstände hin.

HINWEIS: Hebt Tipps und Informationen für Sie hervor.

Spezielle Sicherheitshinweise

⚠️ WARNING:

• Die Bügelsohle und die Abstellfl äche werden schnell heiß und benötigen Zeit zum Abkühlen. Bitte diese nicht berühren!
• Bei Nichtgebrauch das Bügeleisen auf die Abstellfl äche stellen!

- Knicken Sie nicht den Verbindungsschlauch!

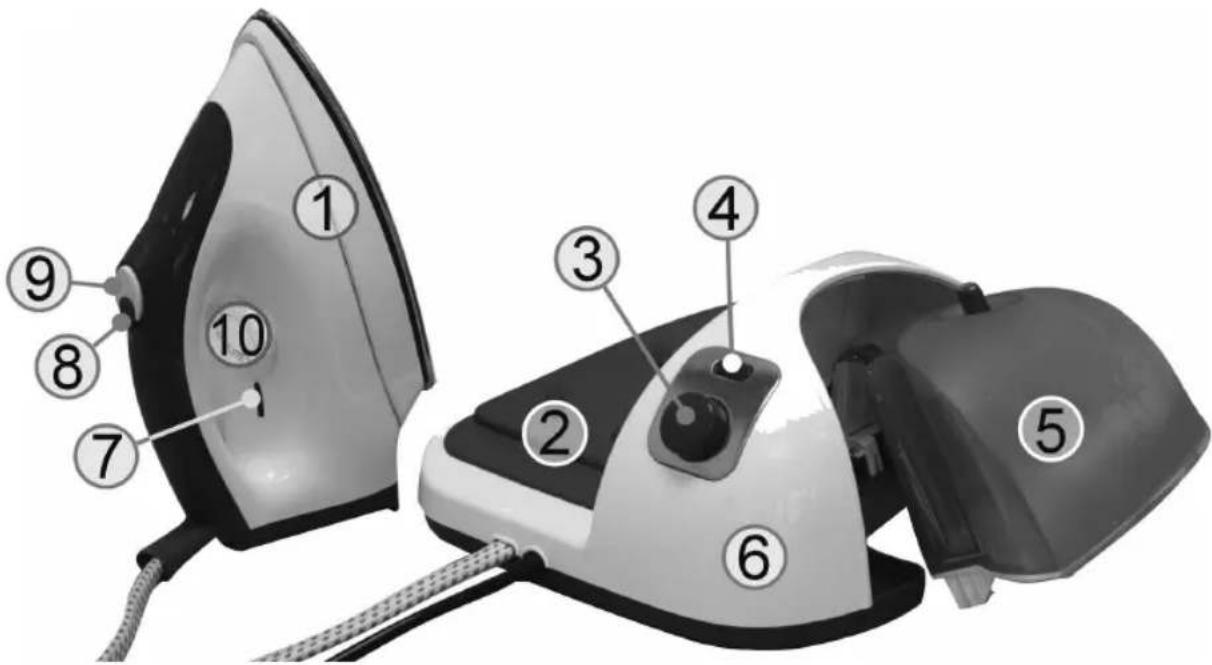

Übersicht der Bedienelemente

1	Bügeleisen
2	Abstellfl äche
3	Dampfmengenregler
4	Kontrollleuchte	„Netz“
5	Wassertank	mit
6	Basis
7	Kontrollleuchte	„Temperatur“
8	Riegel
9	Dampfstoßtaste
10	Temperaturregler

Anwendungshinweise

Auspacken

Entfernen Sie eventuell vorhandene Schutzfolien und Aufkleber von der Edelstahl-Bügelsohle, bevor Sie das Gerät benutzen. Wickeln Sie das Kabel bitte komplett ab.

Elektrischer Anschluss

• Vergewissern Sie sich, dass Gerätespannung (siehe Typenschild) und Netzspannung übereinstimmen.
• Verbinden Sie den Netzstecker nur mit einer vorschriftsmäßig installierten Schutzkontaktsteckdose 230 V \~ 50 Hz.

Anschlusswert

Insgesamt kann die Station eine Leistung von 2600 W aufnehmen. Bei diesem Anschlusswert empfi ehlt sich eine getrennte Zuleitung mit einer Absicherung über einen 16 A Haushalts-schutzschalter.

ACHTUNG: ÜBERLASTUNG:

• Wenn Sie Verlängerungsleitungen benutzen, sollten diese einen Leitungsquerschnitt von mindestens 1,5mm² haben.
• Verwenden Sie keine Mehrfachsteckdosen, da dieses Gerät zu leistungsstark ist.

Temperaturregler am Bügeleisen

Die Symbole auf dem Regler entsprechen den folgenden Einstellungen:

• (Synthetik, Seide) niedrige
• • (Wolle) mittlere Temperatur
••• (Baumwolle, Leinen) hohe Temperatur
MAX (Baumwolle, Leinen) höchste Temperatur

i HINWEIS:

Bügeln Sie mit diesem Gerät nur Kleidungsstücke und Textilien.

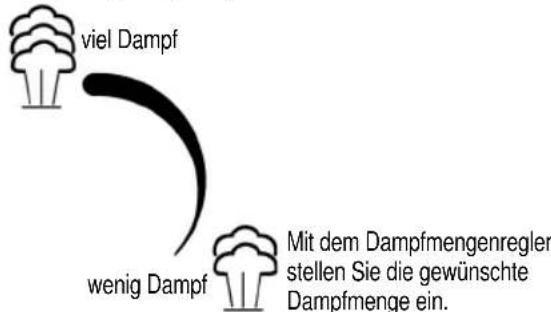

Dampfmengenregelung

viel Dampf wenig Dampf Mit dem Dampfmengenregler stellen Sie die gewünschte Dampfmenge ein.

Wassertank

Der Wassertank hat unten eine Griffmulde, sodass Sie ihn entnehmen können. Dies erleichtert das Befüllen.

Der Inhalt des Wassertanks beträgt 900 ml.

Wasser

Verwenden Sie nur Leitungswasser. Verwenden Sie keine Entkalkungsmittel! Diese zerstören das Gerät!

Ungeeignet ist auch: Batteriewasser, Wasser aus dem Wäschetrockner und Wasser mit Zusätzen (wie Stärke, Parfüm, Weichspüler oder andere Chemikalien) dürfen nicht in den Wassertank eingefüllt werden.

Das Gerät könnte dadurch beschädigt werden, da sich Rückstände in der Dampfkammer bilden könnten. Diese Rückstände können beim Ausfallen durch die Dampfaustrittsöffnungen das Bügelgutes verunreinigen.

Verschluss/Kalkfi Iter

Der Verschluss des Wassertanks ist gleichzeitig auch die Kalkfi Iterpatrone. Nehmen Sie die Kalkfi Iterpatrone heraus, um Wasser nachzufüllen.

Kalkfi Iter regenerieren

Je nachdem wie oft Sie die Station verwenden, müssen Sie alle 1 bis 2 Wochen die Filtermasse vom Kalk befreien (regenerieren).

• Dazu schrauben Sie den Deckel (d) von der Patrone (c) ab.

- Lösen Sie die Kappe (a).

- In der Kalkfi Iterpatrone fi nden Sie die Beutel (b) mit der Filtermasse.

- Bereiten Sie eine Salzlake aus 500 ml Wasser und 50 g Spezialsalz für Geschirrspülmaschinen.

- Legen Sie die Beutel mit der Filtermasse 2 Stunden dort ein.

- Setzen Sie die Teile wieder zusammen und Ihre Station ist wieder betriebsbereit.

Vor dem erstem Betrieb

Reinigen Sie die Bügelsohle mit einem leicht feuchten Tuch.

△ ACHTUNG: INBETRIEBNAHME:

Vor dem ersten Betrieb muss die Station 1 Minute lang mit Wasser betrieben werden.

Gehen Sie dazu wie folgt vor:

• Entnehmen Sie den Wassertank und die Kalkfi Iterpatrone.
• Füllen Sie frisches Leitungswasser bis zur Maximalmarke ein. Nicht überfüllen!
• Schließen Sie den Wassertank und setzen Sie ihn zurück in die Basis.
• Schließen Sie die Basisstation an eine 230 V / 50 Hz Schutzkontaktsteckdose an.
• Drehen Sie den Temperaturregler auf MAX. Die Kontrollleuchte am Bügeleisen leuchtet.
• Warten Sie bis sich die Bügelsohle aufgeheizt hat. Ist die Temperatur erreicht geht die Kontrollleuchte aus.
• Warten Sie bis sich die Kontrollleuchte am Bügeleisen drei mal wieder ausgeschaltet hat.
• Drücken Sie nun die Dampfstoßtaste für mindestens 1 Minute oder benutzen Sie den Riegel, um die Dampfstoßtaste festzustellen.

i HINWEIS:

Diese Zeit wird benötigt, um das Wasser vom Tank zum Bügeleisen zu fördern.

• Wenn der erste Dampf am Bügeleisen austritt, können Sie den Vorgang abbrechen. Betätigen Sie dann noch 2-3 mal die Dampfstobtaste ohne Ihre Bügelwäsche zu berühren.
• Nachdem Sie einige Male über ein altes aber sauberes Tuch gebügelt haben ist Ihre Station einsatzbereit.

Bedienung

Bügeln ohne Dampf

i HINWEIS:

• Sortieren Sie die Wäschestücke nach Bügeltemperaturen.
• Stellen Sie den Temperaturregler immer auf „MIN“, bevor Sie das Gerät an der Steckdose anschließen bzw. vom Netz trennen.
• Stecken Sie den Netzstecker in eine vorschriftsmäßig installierte Schutzkontaktsteckdose 230 V, 50 Hz.
• Beginnen Sie mit der niedrigsten Temperatur. Diese stellen Sie am Temperaturregler (1)@in:
• Stellen Sie das Gerät auf die Abstellfl äche.
• Die Kontrolllampe am Bügeleisen zeigt den Heizvorgang an. Sobald diese erlischt, ist die Betriebstemperatur erreicht. Nun können Sie mit dem Bügeln beginnen. Stellen Sie nach Gebrauch den Temperaturregler immer auf „0“ und ziehen Sie den Netzstecker des Gerätes (die Kontrollleuchte im Griff erlischt).

Dampfbügeln

WARNUNG:

Das Bügeleisen stößt eine große Menge heißen Dampf aus. Es besteht Verbrennungsgefahr.

ACHTUNG:

Achten Sie beim Dampfbügeln darauf, dass der Wassertank immer ausreichend gefüllt ist. Ein Betrieb ohne Wasser schadet der Pumpe.

Füllen Sie den Wassertank.

• Warten Sie die Aufheizzeit des Bügeleisens ab.
• Dampfstoß: drücken Sie die Taste (9) am Bügeleisen.
• Dauerdampf: mit dem Riegel (8) können Sie die Taste (9) feststellen.
• Dampfmenge regeln: am Regler (3) stellen Sie die gewünschte Dampfmenge ein.

Wie fülle ich während des Betriebes Wasser nach?

Füllen Sie das Wasser nach bevor der Tank ganz leer ist.

• Schalten Sie den Dampf mit der Taste (9) ab.
- Stellen Sie das Bügeleisen auf die Abstellfl äche.
- Sie können den Tank entnehmen und an einem Wasserhahn auffüllen.
- Bringen Sie den Tank wieder an der Basis an und Sie können den Betrieb fortsetzen.

Vertikal Steam

Ermöglicht den Dampfstoß in vertikaler Stellung.

Hängen Sie ihre Wäsche dazu auf einen Bügel und führen Sie das Bügeleisen ca. 2-3cm nah heran.

Reinigung

• Ziehen Sie immer den Netzstecker vor der Reinigung!
• Warten Sie bis das Gerät vollständig abgekühlt ist!
• Reinigen Sie das Gehäuse mit einem trockenen Tuch.
  • Die Sohle und die Abstellfl äche mit einem leicht feuchten Tuch reinigen. Benutzen Sie keine scheuernden Reinigungsmittel!
• Restliches Wasser kann im Wassertank verbleiben, sollte jedoch ausgeschüttet werden, wenn es sich über einen längeren Zeitraum im Tank befindet.
  • Tauchen Sie das Gerät nicht ins Wasser!

Störungsbehebung

Störung Mögliche Ursache Abhilfe
Gerät ohne Funktion	Defekte Netzsteck-dose	Probieren Sie eine andere Steckdose aus
Laute Geräusche beim Dampfbe-trieb	Der Tank ist leerDer Tank oder die Kalkfi Iterpatrone ist nicht richtig eingesetzt	Kontrollieren Sie den Tank

Störung Mögliche Ursache Abhilfe
Zu wenig Dampf	Der Dampfreglerist falsch eingestelltDer Kalkfiltermuss regeneriertwerden	Verändern Siedie EinstellungEntkalken Sieden Filter
Das Gerät ist plötzlich während des Betriebes ohne Funktion	Ist der Stromkreis überlastet?	Kontrollieren Sie die Haussicherung

Geräuschentwicklung

Der arbeitsplatzbezogene Emissionswert ist kleiner als 70 dB(A).

Technische Daten

Modell: DBS 767 R CB

Spannungsversorgung: 230 V, 50 Hz

Leistungsaufnahme: 2600 W

Schutzklasse: I

Maximale Füllmenge des Wassertanks:....0,9 Liter

Nettogewicht: 2,6 kg

Technische Änderungen vorbehalten!

Konformitätserklärung

Hiermit erklärt die Firma C. Bomann GmbH, dass sich das Gerät DBS 767 R CB in Übereinstimmung mit den grundlegenden Anforderungen, der europäischen Richtlinie für elektromagnetische Verträglichkeit (2004/108/EG) und der Niederspannungsrichtlinie (93/68/EWG und 2006/95/EG) befindet.

Garantie

Wir übernehmen für das von uns vertriebene Gerät eine Garantie von 24 Monaten ab Kaufdatum (Kassenbon).

Innerhalb der Garantiezeit beseitigen wir unentgeltlich die Mängel des Gerätes oder des Zubehörs, die auf Material- oder Herstellungsfehler beruhen, durch Reparatur oder, nach unserem Ermessen, durch Umtausch. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist, noch beginnt dadurch ein Anspruch auf eine neue Garantie!

Als Garantienachweis gilt der Kaufbeleg. Ohne diesen Nachweis kann ein kostenloser Austausch oder eine kostenlose Reparatur nicht erfolgen.

Im Garantiefall geben Sie bitte das komplette Gerät in der Originalverpackung zusammen mit dem Kassenbon an Ihren Händler.

Sowohl Defekte an Verbrauchszubehör bzw. Verschleißteilen, als auch Reinigung, Wartung oder der Austausch von Verschleißteilen, fallen nicht unter die Garantie und sind deshalb kostenpfl ichtig!

Die Garantie erlischt bei Fremdeingriff.

Nach der Garantie

Nach Ablauf der Garantiezeit können Reparaturen kostenpfl ich- tig vom entsprechenden Fachhandel oder Reparaturservice ausgeführt werden.

Service Anschrift

C. Bomann GmbH

Heinrich-Horten-Str. 17

Bedeutung des Symbols „Mülltonne“

Schonen Sie unsere Umwelt, Elektrogeräte gehören nicht in den Hausmüll.

Nutzen Sie die für die Entsorgung von Elektrogeräten vorgesehenen Sammelstellen und geben dort Ihre Elektrogeräte ab, die Sie nicht mehr benutzen werden.

Sie helfen damit die potenziellen Auswirkungen, durch falsche Entsorgung, auf die Umwelt und die menschliche Gesundheit zu vermeiden.

Sie leisten damit Ihren Beitrag zur Wiederverwertung, zum Recycling und zu anderen Formen der Verwertung von Elektro- und Elektronik-Altgeräten.

Informationen, wo die Geräte zu entsorgen sind, erhalten Sie über Ihre Kommunen oder die Gemeindeverwaltungen.

Beschermingsklasse:...... I

Signifi cation du symbole „Elimination“

C. Bomann GmbH Heinrich-Horten-Str. 17 · 47906 Kempen

Tel.: [phone] · Fax: [phone]

e-mail: [e-mail] · Internet: www.bomann.de
