BEDIENUNGSANLEITUNG PAG6430EN PROGRESS

Waarschuwing! Houd de bedieningsknop nicht langer dan 15 seconden ingedrukt.

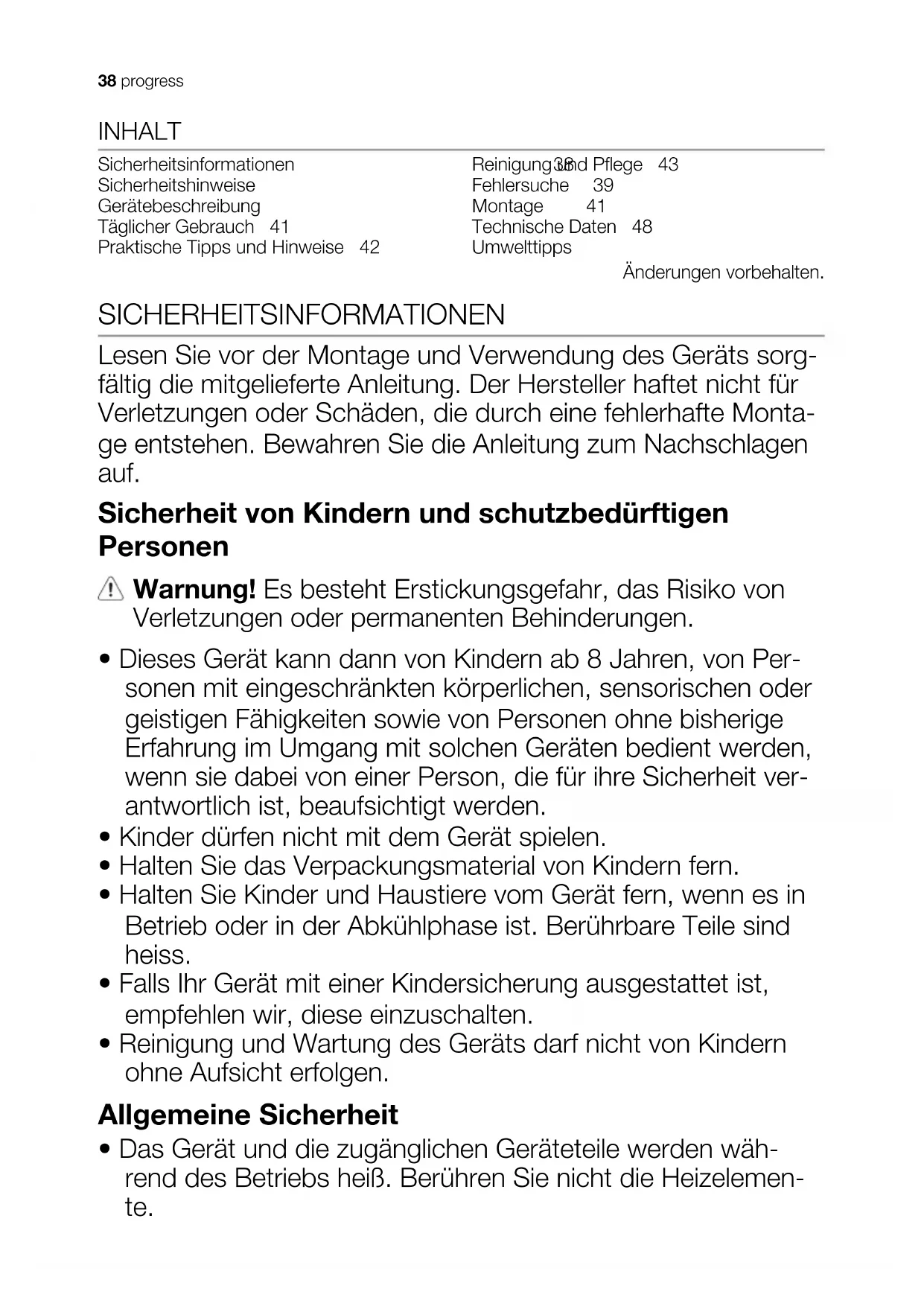

TECHNISCHE INFORMATIE

Sicherheitsinformationen

Sicherheitshinweise

Gerätebeschreibung

Täglicher Gebrauch 41

Praktische Tipps und Hinweise 42

Reinigung 38d Pflege 43

Fehlersuche 39

Montage 41

Technische Daten 48

Umwelttipps

Änderungen vorbehalten.

SICHERHEITSINFORMATIONEN

Lesen Sie vor der Montage und Verwendung des Geräts sorgfältig die mitgelieferte Anleitung. Der Hersteller haftet nicht für Verletzungen oder Schäden, die durch eine fehlerhafte Montage entstehen. Bewahren Sie die Anleitung zum Nachschlagen auf.

Sicherheit von Kindern und schutzbedürftigen Personen

! Warning! Es besteht Erstickungsgefahr, das Risiko von Verletzungen oder permanenten Behinderungen.

• Dieses Gerät kann dann von Kindern ab 8 Jahren, von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten sowie von Personen ohne bisherige Erfahrung im Umgang mit solchen Geräten bedient werden, wenn sie darauf von einer Person, die für ihre Sicherheit verantwortlich ist, beaufsichtigt werden.
• Kinder dürfen nicht mit dem Gerät speiten.
• Halten Sie das Verpackungsmaterial von Kindern fern.
• Halten Sie Kinder und Haustiere vom Gerät fern, wenn es in Betrieb oder in der Abkühlphase ist. Berührbare Teile sind heiss.
• Falls Ihr Gerät mit einer Kindersicherung ausgestattet ist, empfehlen wir, diese einzuschalten.
• Reinigung und Wartung des Geräts darf nicht von Kindern ohne Aufsicht erfolgen.

Allgemeine Sicherheit

• Das Gerät und die zugänglichen Geräteile werden während des Betriebs besteht. Berühren Sie nicht die Heizelemente.

• Schalten Sie das Gerät nicht über eine externe Zeitschaltuhr oder eine separate Fernsteuerung ein.

• Kochen mit Fett oder Öl auf einem unbeaufsichtigten Kochfeld ist gefährlich und kann zu einem Brand führen.
• Versuchen Sie nicht einen Brand mit Wasser zu löschen, sondern schalten Sie das Gerät aus und bedecken Sie die Flamme mit einem Deckel oder einer Feuerlöschdecke.
• Legen Sie keine Gegenstände auf dem Kochfeld ab.
• Benutzen Sie zum Reinigen des Gerätes keinen Dampfreiniger.
• Legen Sie keine Metallgegenstände wie Messer, Gabeln, Löffel oder Topfdeckel auf die Oberfläche des Kochfelds, da diese heißt werden können.

SICHERHEITSHINWEISE

Montage

Warning! Nur eine qualifizierte Fachkraftarf den elektrischen Anschluss des Gerats vornehmen.

• Entfernen Sie das gesamte Verpackungsmaterial.
• Stellen Sie ein beschädigtes Gerät nicht auf und benutzen Sie es nicht.
• Halten Sie sich an die mitgelieferte Montageanleitung.

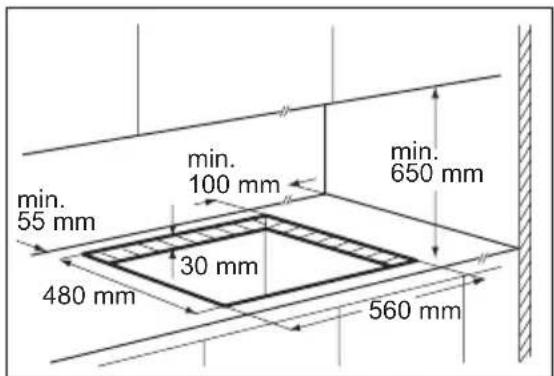

  Die Mindestabstände zu anderen Geräten und Kuchenmöbeln sind einzuhalten.
• Seien Sie beim Umsetzen des Geräts vorsichtig, Denn es ist schwer. Tragen Sie stets Sicherheitshandschuhe.
• Dichten Sie die Ausschnittskanten mit einem Dichtungsmittel ab, um ein Aufquellen durch Feuchtigkeit zu verhindern.
• Schützen Sie die Geräteunterseite vor Dampf und Feuchtigkeit.
• Installieren Sie das Gerät nicht direkt geben einer Tür oder unter einem Fenster. So kann heiBes Kochgeschirr nicht herunterfallen, wenn die Tür oder das Fenster geöffnet wird.

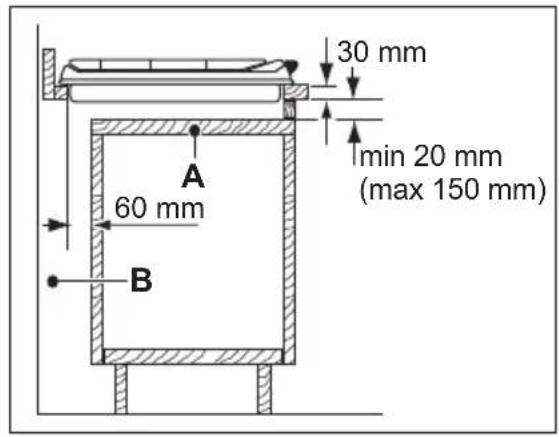

• Wird das Gerät über Schubladen eingebaut, achten Sie darauf, dass zwischen dem Geräteboden und der oberen Schublade ein ausreichender Abstand für die Luftzirkulation vorhanden ist.

• Der Boden des Geräts kann heiß werden. Wir empfehlen eine feuerfeste Trennplatte unter dem Gerät anzubringen, damit der Boden nicht zugänglich ist.

Elektrischer Anschluss

Warning! Brand- und Stromschlaggefahr.

Die elektrischen Anschlüsse müssen von einem qualifizierten Elektriker ausgeführten werden.
- Das Gerät muss geerdet sein.
- Vor der Durchführung jeglicher Arbeiten muss das Gerät von der elektrischen Stromversorgung getrennt werden.
- Stellen Sie sicher, dass Sie das richtige Kabel für den elektrischen Netzanschluss verwenden.
- Achten Sie darauf, dass das Netzkabel nicht lose hangt oder sich verheddert.
- Stellen Sie beim elektrischen Anschluss des Gerätes sicher, dass das Netzkabel oder ggf. der Netzstecker nicht mit dem bereits Gerät oder weißem Kochgeschirr in Berührung kommt.
- Achten Sie darauf, dass das Gerät ordnungsgemäß montiert wird. Wenn freiliegende oder ungeeignete Netzkabel oder Netzstecker verwendet werden, kann der Anschluss überhitzen.

• Sorgen Sie damit, dass ein Berührungsschutz installiert wird.
• Kabel zugentlasten.
• Achten Sie darauf, Netzstecker und Netz-kabel nicht zu beschädigen. Wenden Sie sich zum Austausch des beschädigten Netzkabels an den Kundendienst oder einen Elektriker.
  Die elektrische Installation muss eine Trenneinrichtung aufweisen, mit der Sie das Gerät allpolig von der Stromversorgung trennen konnen. Die Trenneinrichtung muss mit einer Kontaktöffnungsbreite von mindestens 3 mm ausgeführrt sein.
• Verwenden Sie nur geeignete Trennvorrichtungen: Überlastschalter, Sicherungen (Schraubsicherungen müssen aus dem Halter entfernt werden können), Fehlerstromschutzschalter und Schütze.

Gas-Anschluss

Die Gasanschlüsse müssen von einer Fachkraft ausgeführrt werden.
- Stellen Sie sicher, dass die Luft um das Gerät zirkulieren kann.
Informationen über die Gasversorgung finden Sie auf dem Typenschild.
Das Gerätarf nicht an eine Absaugablage für Verbrennungsprodukte angeschlossen werden. Das Gerät muss gemäß der aktuell geltenden Montagebestimmungen angeschlossen werden. Halten Sie die Bestimmungen hinsichtlich der Belüftung ein.

Gebrauch

Warning! Es besteht Verletzungs-, Verbrennungs- und Stromschlaggefahr.

• Das Gerät ist für die Verwendung im Haushalt vorgesehen.
• Nehmen Sie keine technischen Änderungen am Gerät vor.
• Schalten Sie das Gerät nicht über eine externe Zeitschaltuhr oder eine separate Fernsteuerung ein.
• Lassen Sie das Gerät bei Betrieb nicht unbeaufsichtigt.
  Bedieren Sie das Gerät nicht mit feuchten oder nassen Händen oder wenn es mit Wasser in Kontakt gekommen ist.

• Legen Sie kein Besteck und keine Topdeckel auf die Kochzonen. Sie werden heiß.

• Schalten Sie die Kochzonen nach jedem Gebrauch aus.

• Benutzen Sie das Gerät nicht als Arbeits-oder Abstellfläche.

Warning! Es besteht Explosions- und Brandgefahr.

• Erhitzte Ole und Fette können brennbare Dämpfe freiisetzen. Halten Sie Flammen oder erhitzte Gegenstände beim Kochen mit Fetten und Öl von diesen fern.
  Die von sehr heiBem OI freigesetzten Dampfe konnen eine Selfbstzündung verursachen.
• Bereits verwendetes Öl kann Lebensmittelrechte enthalten und einen Brand bei niedrigeren Temperaturen als frisches Öl verursachen.
• Platzieren Sie keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren Produkten benetzt sind, im Gerät, auf dem Gerät oder in der Nähdes Geräts.
• Löschen Sie eine Flamme nicht mit Wasser. Schalten Sie das Gerät aus und bedecken Sie die Flamme mit einem Deckel oder einer Feuerlöschdecke.

Warning! Das Gerät könnte beschädigt werden.

• Stellen Sie keinheits Kochgeschirr auf das Bedienfeld.
• Lassen Sie das Kochgeschirr nicht leerkochen.
• Lassen Sie das Kochgeschirr nicht auf der Kochplatte abkühlen.
• Schalten Sie die Kochzonen nicht mit leerrem oder ohne Kochgeschirr ein.
• Legen Sie keine Alufolie auf das Gerät.
• Lassen Sie keine säurehaltigen Flüssigkeiten wie Essig, Zitronensaat oder kalklosende Reinigungsmittel mit dem Kochfeld in Berührung kommt. Diese konnten matte Flecken verursachen.
• Sorgen Sie für eine ausreichende Belülfung in dem Raum, in dem das Gerät aufgestellt ist.
• Stellen Sie sicher, dass die Lüftungs-schlitze frei sind.

• Verwenden Sie nur standfestes Kochgeschirr mit der richtigen Form und einem Durchmesser, der größer als der der Brenner ist. Die Glasplatte (falls vorhänden) kann überhitzen und zerspringen.

• Vergewissern Sie sich, dass die Flammene nicht erlischt, wenn Sie den Einstellknopf schnell von der hochsten zur niedrigsten Stufe drehen.

• Stellen Sie das Kochgeschirr mittig auf die Heizkreise. Es darf nicht über die Ränder der Kochfläche Herausragen.
• Verwenden Sie ausschließlich das mit dem Gerät gefelieferte Zubehör.
• Setzen Sie keinen Wärmeverteriler auf den Brenner.

Reinigung und Pflege

Warning! Das Gerät könnte beschädigt werden.

• Reinigen Sie das Gerät regelmäßig, um eine Abnutzung des Oberflächenmaterialis zu verhindern.

• Reinigen Sie das Gerät nicht mit einem Wasser- oder Dampfstrahl.

• Reinigen Sie die Brenner nicht im Geschirrspuler.

• Reinigen Sie das Gerät mit einem weichen, feuchten Tuch. Verwenden Sie ausschließlich Neutralreiniger. Benutzen Sie keine Scheuermittel, scheuernde Reinigungsschwammchen, Lösungsmittel oder Metallgegenstände.

Entsorgung

Warning! Verletzungs- und Erstickungsgefahr.

• Für Informationen zur korrekten Entsorgung des Gerätes wenden Sie sich an ihreCOMMUNALE Behörde.
• Trennen Sie das Gerät von der Stromversorgung.
• Schneiden Sie das Netzkabel ab, und entsorgen Sie es.
• Drücken Sie die äußerten Gasrohre flach.

GERÄTEBESCHREIBUNG

Kochfeldanordnung

Kochstellen-Schalter

Symbol Beschreibung
	keine Gaszufuhr / Ge-rät ausgeschaltet

Normalbrenner

Dreikronen-Brenner

Hilfsbrenner

Einstellknöpfe

Symbol Beschreibung
	Zündstellung / maxi- male Gaszufuhr
	minimale Gaszufuhr

TÄGLICHER GEBRAUCH

Warning! Siehe Sicherheitshinweise.

Zündes Brenners

Warning! Seien Sie bei der Verwendung von offenem Feuer in der Kuche besonderss vorsichtig. Der

Hersteller übernimmt bei Missachtung der Sicherheitsbestimmungen beim Umgang mit offenem Feuer keinerlei Haftung.

Brenner stets vor dem Aufsetzen von Kochgeschirr entzünden.

So zünden Sie den Brenner:

1. Drehen Sie den Schalter nach rechts auf die hochste Stufe (und drucken Sieihn ein.
2. Halten Sie den Kochstellen-Schalter zur Erwärung des Thermoelements ca. 5 Sekunden lang gedrückt. Andernfalls wird die Gaszufuhr unterbrochen.
3. Stellen Sie gewünschte Kochstufe ein, sobald die Flamme regelmäßig brennt.

i Uberprüfen Sie, ob der Brennerkranz und der zugehörige Brennerdeckel korrekt sitzen, falls sich der Brenner nach einigen Versuchen nicht zünden lasst.

A) Brennerdeckel
B) Brennerkrone
C) Zündkerze
D) Thermoelement

PRAKTISCHE TIPPS UND HINWEISE

Warning! Siehe Sicherheitshinweise.

Energie sparendes Kochen

• Decken Sie Kochgeschirr möglichst mit einem Deckel ab.

! Warning! Halten Sie den Knopf nicht länger als 15 Sekunden gedrückt. Sollte der Brenner nach 15 Sekunden nicht zünden, halten Sie den Knopf los, und drehen Sieihn in die Aus-Position. Warten Sie dann mindestens eine Minute, bevor Sie den Brenner erneut zünden.

Wichtig! Wenn kein Strom zur Verfügung steht, können Sie den Brenner auch ohne Strom zünden. Bringen Sie eine Flamme in die Nähe des Brenners, drücken Sie den entsprechenden Schalter ein und drehen Sieihn entgegen dem Uhrzeigersinn auf die hochste Stufe.

i Falls der Brenner unbeabsichtigt erlischt, drehen Sie den Schalter in die Ausschaltposition, warten Sie mindestens 1 Minute und versuchen Sie, den Brenner dann erneut zu zünden.
i Nach dem Einschalten der Stromversorgung, nach der Installation oder nach einem Stromausfall kann sich die Funkenzündung automatisch einschalten. Das ist normal.

Ausschalten des Brenners

Drehen Sie zum Ausschalten des Brenners den Schalter auf die Position mit dem Symbol ● .

Warning! Bevor Sie das Kochgeschirr vom Brenner herunternehmen, drehen Sie die Flamme herunter, oder drehen Sie sie ganz ab.

• Drehen Sie, sobald die Kochflüss kochen beginnnt, die Flamme so welt zurück, dass die Siedetemperatur aufrecht erhalten wird.

Verwenden Sie nur Kochgeschirr mit einem Durchmesser, der der größte der Brenner entspricht.

Brenner Durchmesser des Kochge-schirrs
Dreikronen-Brenner	180 - 260 mm
Vorderer Nor-malbrenner	120 - 180 mm
Hinterer Nor-malbrenner	120 - 220 mm
Hilfsbrenner 80 - 160 mm

Warning! Achten Sie darauf, dass die Topfböden nicht die Einstellknöpfe berühren. Befinden sich die Einstellknöpfe unter den Topfböden, werden sie durch die Flamme erhitzt. Kochen Sie nicht mit einem Kochgeschirrteil auf zwei Brennern gleichzeitig.

Warning! Achten Sie darauf, dass die Topfgriffe nicht über den vorderen Rand des Kochfelds hinausragen. Stellen Sie zur Reduzierung des Gasverbrauchs und im Interesse einer größeren Stätigkeit die Töppe mittig auf die Kochzonen.

Stellen Sie keine beschädigten Töpfe oder solche, die nicht standfest sind, auf die Kochzonen, um ein Verschüttten und Verletzungen zu vermeiden.

Warning! Verwenden Sie keinen Wärmeverteiler.

Informationen zu Acrylamiden

Wichtig! Nach neuesten
wissenschaftlichen Erkennntnissen kann die
Braunung von Lebensmitteln, speziell bei
stärkehaltigen Produkten, eine
gesundheitliche Gefährung durch
Acrylamid verursachen. Daher empfehlen
wir, bei möglichst niedrigen Temperaturen
zu garen und die Speisen nicht zu stark zu
bräunen.

REINIGUNG UND PFLEGGE

Warning! Siehe Sicherheitshinweise.

Warning! Schalten Sie das Gerät vor dem Reinigen aus und halten Sie es abkühlen. Trennen Sie das Gerät von der Stromversorgung, bevor Sie Reinigungs- und Wartungsarbeiten durchführren.

Kratzer oder dunkle Flecken auf der Oberfläche beeinträchtigen die Funktionsfähigkeit des Gerats nicht.

• Sie können die Topfträger entfern, um das Kochfeld leichter zu reinigen.
• Reinigen Sie die emailierten Teile, den Brennerdeckel und die Brennerkrone mit warmen Seifenwasser und trocknen Sie diese sorgfältig ab, bevor Sie sie wieder einsetzen.
• Reinigen Sie Edelstahlteile mit Wasser und wischen Sie sie mit einem weichen Tuch trocken.

Die Topfträger sind nicht spülmaschinenfest. Sie müssen von Hand gereinigt werden.
- Falls Sie die Topfträger von Hand spulen, seien Sie beim Abtrocknen vorsichtig, daß durch das Emaillieren gelegentlich raue Kanten entstehen können. Entfermen Sie ggf. hartnäckige Flecken mit einer Reinigungspaste.
- Achten Sie darauf, die Topfträger nach der Reinigung wieder ordnungsgemäß aufzusetzen.
- Damit die Brenner korrekt arbeiten, stellen Sie sicher, dass sich die Arme der Topträger in der Mitte des Brenners befinden.

• Seien Sie beim Wiederaufsetzen der Topfträger vorsichtig, um Beschädigungen der Oberseite der Kochstelle zu vermeiden.

Wischen Sie das Gerät nach der Reinigung mit einem weichen Tuch trocken.

Verschmutzungen entfernen

1. • Folgendes muss sofort entfernt werden: geschmolzener Kunststoff, Plastikfolie, zuckerhaltige Lebensmittel.

2. Schalten Sie das Gerät aus und lassen Sie es abkühlen, bevor Sie Folgendes entfernen: Kalk- und Wasserränder, Fettspritzer, metallisch schimmernde Verfärbungen. Verwenden Sie einen Spezialreiniger zur Reinigung der Kochfeldoberfläche.

3. Reinigen Sie das Gerät mit einem feuchten Tuch und etwas Spülmittel.

4. Am Ende das Gerät mit einem trockenen Tuch abreiben.

Edelstahl kann anlaufen, wenn es zu stark erhitz wird. Verwenden Sie zum Kochen keine Topfsteine, Römertöppe oder Gussei-isenplatten.

Reinigen der Zündkerzen

These Funktion erfolgt über eine Keramikzündkerze mit Metallelektrode. Halten Sie zur Vermeidung von Zündschwierigkeiten, die Bauteile immer sauber; kontrollierten Sie außer dem, ob die Dusen der Brennerkrone verstopt sind.

Regelmäßige Reinigung

Lassen Sie regelmäßig vom lokalen Kundendienst den Zustand des Gaszufuhrrohrs und, falls installiert, die Funktionstüchtigkeit des Druckreglers überprüfen.

FEHLERSUCHE

Problem mögliche Ursachen Abhilfe
Keine Funken beim Betätigter elektrischen Zündung.	·K ein Strom. ·Vergewissern Sie sich, dass das Gerät und die Stromversorgung eingeschaltet sind. ·Überprüfen Sie die Sicherung. Wenn die Sicherung mehrmals ausgelöst hat, wenden Sie sich an einen qualifizierten Elektriker.
·Brennerdeckel und Brenner-krone sitzen nicht richtig.	·Stellen Sie safer, dass der Brennerdeckel und Brenner-krone richtig sitzen.
Gasflamme erlischt(sofort nach dem Entzünden.	·Das Thermoelement ist nicht ausreichend erwärmt.	·Halten Sie den Schalter nach dem Entzünden ca. 5 Sekunden lang gedrückt.
Der Gasbrenner brennt un-gleichmäßig.	·Speisereste an der Brenner-krone.	·Kontrollieren Sie, dass die Hauptdüse nicht blockiert und die Brennerkrone nicht durch Speisereste zugesetzt sind.

Wenn ein Problem vorliegt, versuchen Sie zunächst, die Ursache des Problems he-

rauszufunden und das Problem selbst zu beheben. Wenn Sie das Problem nicht

seltistosen konnen, wenden Sie sich an Ihren Handler oder an den Kundendienst.

i Wenn Sie das Gerät falsch bedient haben oder es nicht von einer autorisierten Fachkraft angeschlossen wurde, kann auch während der Garantiezeit für den Besuch eines Kundendiensttechnikers oder Handlers eine Gebühr anfallen.

Halten Sie folgende Angaben bereit, damit Ihr Anliegen schnell und ordnungsgemäß bearerweit werden kann. Die erforderlichen Angaben finden Sie auf dem Typenschild.

Modell

• Produktnummer (PNC) ....
• Seriennummer (S.N.) ....................

Verwenden Sie ausschließlich Originalersatzteile. Diese sind beim Kundendienst und autorisierten Ersatzteilhändern erhältlich.

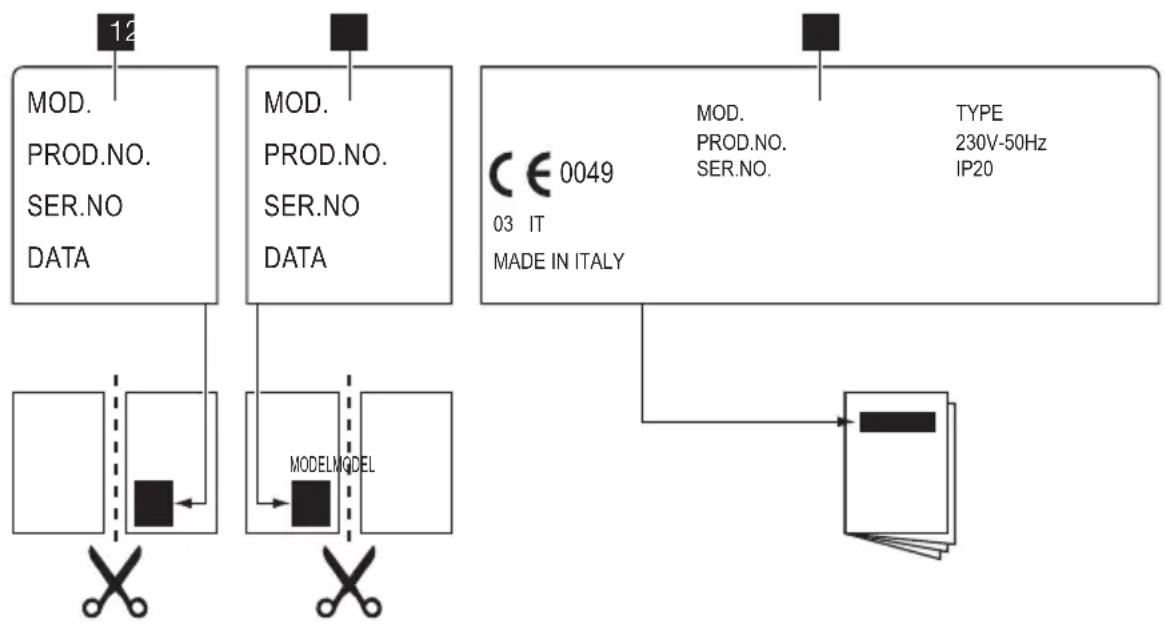

Im Zubehörbeutel mitgelieferte Aufkleber

Bringen Sie die Aufkleber, wie unter gezeigt, an:

1 Kleben Sieihn auf die Garantiekarte und verschicken Sie diesen Teil
2 Kleben Sieihn auf die Garantiekarte und behalten Sie diesen Teil

3 Kleben Sieihn auf die Gebrauchsanalyseung

MONTAGE

! Warnung! Siehe Sicherheitshinweise.
Warning! Die in nachstehender Anleitung beschrieben Montage-, Anschluss- und Wartungsarbeiten müssen von Fachpersonal unter Beachtung der geltenden Bestimmungen und eventuell lokalen Verordnungen ausgeführrt werden.

Gasanschluss

Je nach geltenden Bestimmungen kann der Anschluss fest oder durch Verwendung eines flexiblen Edelstahlrhors erfolgen. Bei Verwendung flexibler Metallrohre muss darauf geachtet werden, dass sie nicht mit beweglichen Teilen in Kontakt kommt oder eingeklemmt werden konnen. Wenn das Kochfeld mit einem Backofen installiert wird, muss ebenfalls vorsichtig vorgegan-gen werden.

Der Anschluss muss unter Beachtung der Bestimmung NEN 1078 erfolgen.

Wichtig! Achten Sie darauf, dass der Gasdruck des Geräts den empfohlenen Werten entspricht. Das verstellbare Anschlussrück wird an dem Gasanschluss mit einer G 1/2" Gewindemutter (NEN 3258) befestigt. Verschrauben Sie die Teile und dachten Sie sie ggf. mit Teflonband ab, um sie in die richtige Richtung zu bringen.

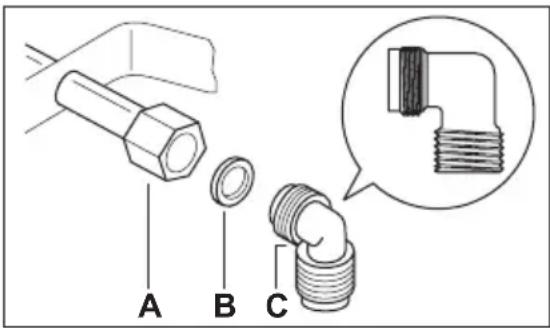

A) Schaftende mit Mutter
B) Beilagscheibe
C) Rohrbogen

Flüssiggas

Verwenden Sie den Rohrhalter aus Gummi für Flüssiggas. Verwenden Sie grundsätzlich die Dichtung.fahren Sie dann mit dem Gasanschluss fort.

Das flexible Rohr kann verwendet werden, wenn:

• die Raumtemperatur 30^ nicht übersteigen kann,
• es höchstens 1500 mm lang ist,
• es nirgendwo gedrosselt wird,
• es weder unter Zug stehen noch verdrecht ist,
• es keine scharfen Kanten oder Ecken berührt,
• es leicht geprüft und sein Zustand sichergestellt werden kann.

Zur Erhaltung muss das flexible Rohr auf Folgendes geprüft werden:

• Risse, Schnitte, Brandspuren - an beiden Enden und über die volle Länge,
• Materialverhärung und ausreichende Flexibilität,
• Korrosion der Rohrschellen,
• Ablauf des Verfallsdatums.

Wenn Defekte sightbar sind, das Rohr nicht reparieren, sondern austauschen.

Wichtig! Überprüfen Sie nach der Installation, ob alle Anschlussstücke dicht

sind. Verwenden Sie hierfür eine

Seifenlösung und auf keinen Fall eine Flamme!

Austauschen der Dusen

1. Nehmen Sie die Topfträger ab.
2. Nehmen Sie Brennerdeckel und Brennerkronen ab.
3. Entfernen Sie die Düssen mit einem Steckschlüssel 7 und ersetzen Sie sie durch für die verwendete Gasart geeignete Düssen (siehe Tabelle im Abschnitt „Technische Daten").
4. Bringen Sie die Teile wieder an (fuhren Sie dazu die obigen Schritte in umgekehrter Reihenfolge aus).
5. Ersetzen Sie das Typenschild (in der Höhe der Gasversorgungsleitung) durch das Typenschild für die neue Gasart. Das Typenschild ist im Beipack des Geräts enthalten.

Wenn der Gasdruck der Gasversorgung schwankt oder nicht dem erforderlichen Druckwert entspricht, muss ein geeigneter Druckregler im Gaszufuhrrohr montiert werden.

Einstellen der niedrigsten Stufe

So stellen Sie die niedrigste Stufe der Brenner ein:

1. Züden Sie den Brenner.
2. Drehen Sie den Knopf auf diekleinste Flamme.
3. Ziehen Sie den Einstellknopf ab.
4. Stellen Sie mit einem kleinen Schraubendreher die Bypass-Schraube ein.

A) Bypass-Schraube

• Wenn Sie von Erdgas G25 25 mbar zu Flüssiggas wechseln, ziehen Sie die Bypass-Schraube bis zum Anschlag an.
• Wenn Sie von Flüssiggas zu Erdgas G25 25 mbar wechseln, drehen Sie die Bypass-Schraube ca. 1/4 Umdrehung (1/2

Umdrehung für den Dreikronen-Brenner) zurück.

Warning! Vergewissem Sie sich, dass die Flamme nicht erlischt, wenn Sie den Einstellknopf schnell von der hochsten zur niedrigsten Stufe drehen.

Elektrischer Anschluss

• Vergewisern Sie sich, dass die Netzspannung und -frequenz in Ihrer Region mit den auf dem Typenschild angegeben Anschlusswerten übereinstimmen.
• Das Gerät wird mit einem Netzkabel mit Stecker geleiefert.
  Das Gerätarf ausschließlich an eine ordnungsgemäß installierte Schutzkontaktsteckdose angeschlossen werden.
• Stellen Sie sicher, dass der Netzsteckern nach der Montage noch zugänglich ist.
• Ziehen Sie nicht am Netzkabel, um das Gerät von der Spanningsversorgung ztrennen. Ziehen Sie dazu immer direkt am Netzstecker.
• Es besteht Brandgebung, wenn das Gerät mit einem Verlängerungskabel, Adapter oder an eine Mehrfachsteckdose angeschlossen wird. Stellen Sie sicher, dass die Masseverbindung den Normen und Vorschriften entspricht.
• Das Netzkabelarf nicht heiber als 90^ werden.

SchlieBen Sie den blauen Nullleiter an die mit „N“ gekennzeichnete Klemme an. SchlieBen Sie das braune (oder schwarze) Phasenkabel an die mit „L“ gekennzeichnete Klemme an. Lassen Sie das Phasenkabel stets angeschlossen.

Netzkabel ersetzen

Ersetzen Sie das Netzkabel ausschließlich durch eines vom Typ H05V2V2-F T90 o. ä. Vergewissemern Sie sich, dass der Kabelquerschnitt für die Spannung und Arbeitstemperatur geeignet ist. Der gelb-grüne Erdleiter muss ca. 2 cm länger als der braune (bzw. schwarze) Phasenleiter sein.

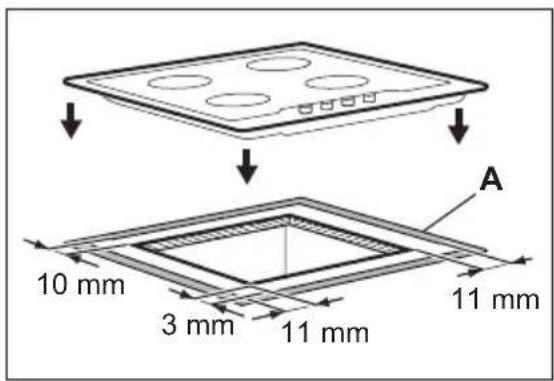

Montage

A) Mitgelieferte Dichtung
B) Mitgelieferte Halterungen

Vorsicht! Montieren Sie das Gerät nur in einer flachen Arbeitsplatte.

Einbaumöglichkeiten

Unterbaumöbel mit Tür

Die unter dem Kochfeld eingebaute Platte muss sich leicht entfern den lessen und einen einfachen Zugang im Fall einer notwendigen Reparatur ermöglich.

A) Entfernbare Platte
B) Raum für Anschlüsse

Unterbaumöbel mit Backofen

Die Abmessungen der Kochfeldaussparung müssen den Angaben entsprechen, und die

Unterbaumöbel müssen mit Lüftungsschlizen versehen werden, um eine ständige Luftzufuhr zu gewährleisten. Kochfeld und Backofen müssen aus Sicherheitsgründen über separate elektrische Anschlüsse verfügen. Der Backofen muss sich leicht aus dem Unterbauchrank entfern den lessen.

TECHNISCHE DATEN

Abmessungen des Kochfelds

Breite: 594 mm
Länge 510 mm

Abmessungen der Kochfeldaussparung

Breite: 560 mm
Länge 480 mm

Heizleistung

Dreikronen-Brenner: 4.0kW
Normalbrenner: 2.0kW
Hilfsbrenner: 1.0kW
GESAMTLEISTUNG: G25 (2L) 25 mbar = 9 kW G30/31 (3B/P) 30/30 mbar = 654 g/Std.
Netzanschluss: 230 V, 50 Hz
Kategorie: II2L3B/P
Gasanschluss: R 1/2"
Gasversorgung: G25 (2L) 25 mbar
Geräteklasse: 3

Bypass-Durchmesser

Brenner Ø Bypass in 1/100 mm		Brenner Ø Bypass in 1/100 mm
Hilfsbrenner	28	Dreikronen-Brenner	56
Normalbrenner	32

Gasbrenner für ERDGAS G25 25 mbar

TYP	NORMALLEISTUNG kW	Inj. 1/100 mm
Hilfsbrenner	1.0	071
Normalbrenner	2.0	100
Dreikronen-Brenner	4.0	147

Gasbrenner für LPG-Flüssiggas (Butan/Propan) G30/G31 30 mbar

TYP	NORMALLEISTUNG kW	Inj. 1/100 mm g/Std.
Hilfsbrenner 1.0 50 73
Normalbrenner 2.0 71 145
Dreikronen-Brenner 4.0 98 291

UMWELTTIPPS

Das Symbol auf dem Produkt oder seiner Verpackung weist daraufhin, dass desses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch ihren Beitrag zum korrekten Entsorg desses Produkts schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling这些东西 sind.

Produkt erhalten Sie von Ihrer Gemeinde, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Verpackungsmaterial

Die Verpackungsmaterialien sind umweltverträglich und wiederverwertbar. Kunststoffe sind mit internationalen Abkürzungen wie z. B. >PE<,>PS< usw. gekennzeichnet. Entsorgen Sie das Verpackungsmaterial bei den kommunalen Entsorgungsstellen in den davon vorgesehenen Behältem.

wwwprogress-hausgeraete.de
