| Marke | Progress |
| Modell | PAI8100E |
| Produkttyp | Einbau-Induktionskochfeld |
| Anzahl der Kochzonen | 4 Induktionszonen |
| Stromversorgung | 220-240 V ~ 50-60 Hz |
| Gesamtleistung | 7.4 kW |
| Booster-Funktion | Ja, auf vorderer linker und hinterer rechter Zone (max. 3700 W für 10 Min.) |
| Automatischer Kochstart | Ja |
| Timer | Abwärtszähler und unabhängiger Timer (0-99 Min.) |
| Verriegelung und Kindersicherung | Ja, mit Verriegelungs- und Kindersicherungsfunktion |
| Automatische Abschaltung | Ja |
| Topferkennung | Ja |
| Restwärmeanzeige | Ja, für jede Zone |

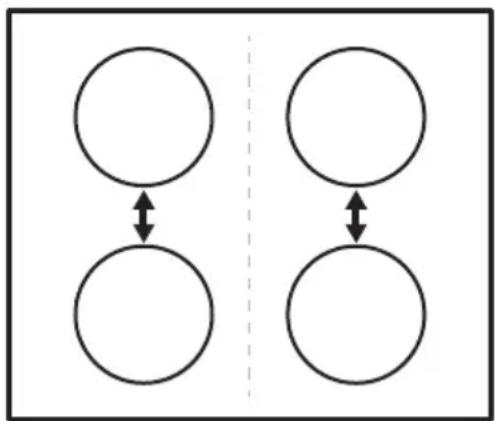

| Leistungsmanager | Ja, begrenzt auf 3700 W pro Phase |
| Oberflächenmaterial | Glaskeramik |
| Maße (B x T) ca. | 59 x 52 cm (Standard-Einbaumaß) |
| Gewicht ca. | ~10 kg |
| Pflege und Reinigung | Reinigung mit feuchtem weichem Tuch und mildem Reinigungsmittel; bei hartnäckigen Verschmutzungen einen Schaber verwenden |
| Installation | Muss von einem qualifizierten Fachmann durchgeführt werden; Belüftungsraum vorsehen |
| Ersatzteile und Reparierbarkeit | Wenden Sie sich an einen autorisierten Kundendienst; verwenden Sie ausschließlich Originalteile |
| Energieverbrauch (EC electric hob) | 178,9 Wh/kg |
Häufig gestellte Fragen - PAI8100E PROGRESS
Benutzerfragen zu PAI8100E PROGRESS
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Herd kostenlos im PDF-Format! Finden Sie Ihr Handbuch PAI8100E - PROGRESS und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. PAI8100E von der Marke PROGRESS.
BEDIENUNGSANLEITUNG PAI8100E PROGRESS
Technische gegevens 17
Automatisch opwarmen
Sicherheitshinweise 54
Sicherheitsanweisungen 56
Gerätebeschreibung 58
Täglicher Gebrauch 60
Tipps und Hinweise 63
Reinigung und Pflege 64
Fehlersuche 65
Montage 67
Technische Daten 70
Energieeffizienz 70
Änderungen vorbehalten.

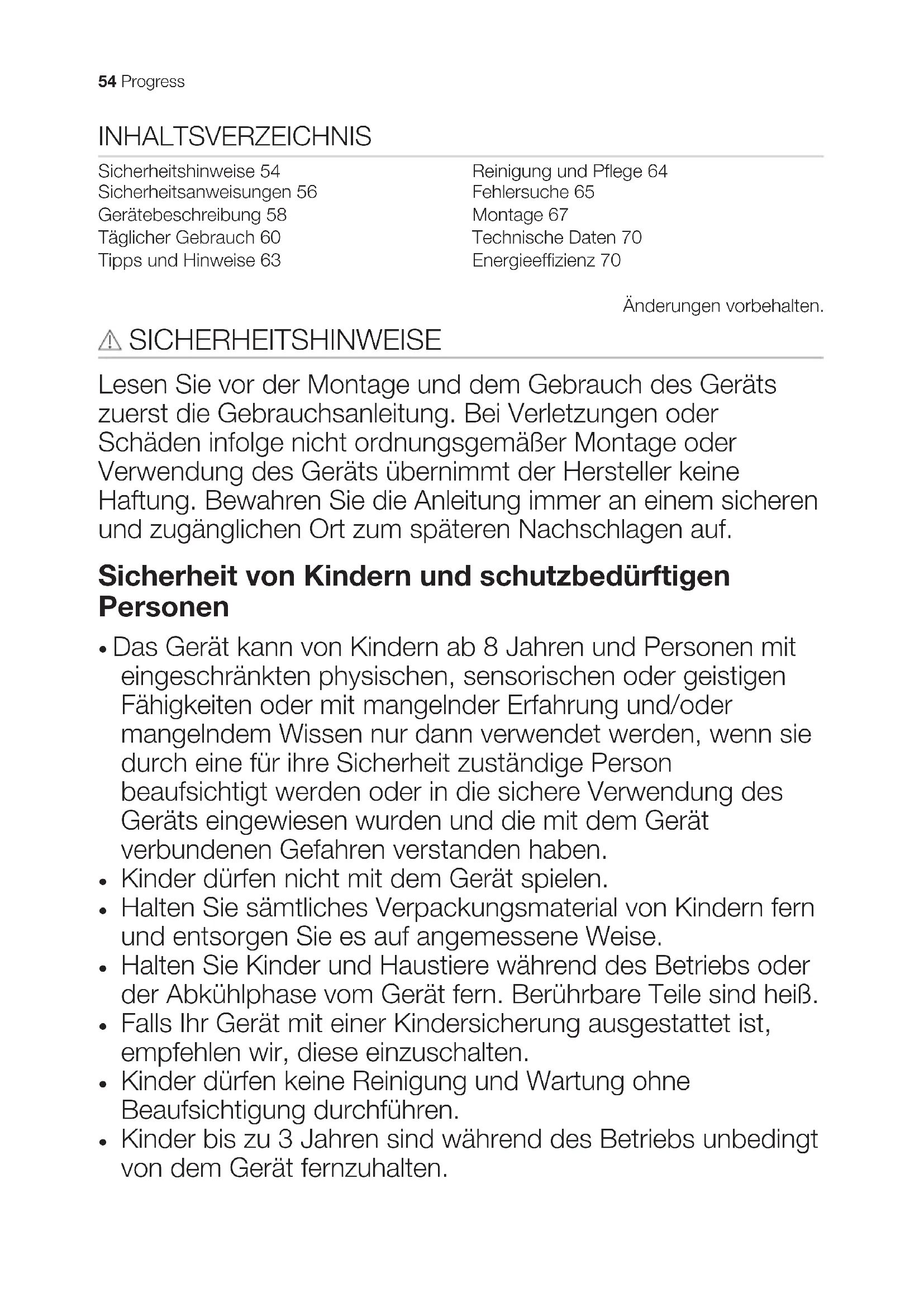

⚠ SICHERHEITSHINWEISE
Lesen Sie vor der Montage und dem Gebrauch des Geräts zuerst die Gebrauchsanleitung. Bei Verletzungen oder Schäden infolge nicht ordnungsgemäßer Montage oder Verwendung des Geräts übernimmt der Hersteller keine Haftung. Bewahren Sie die Anleitung immer an einem sicheren und zugänglichen Ort zum späteren Nachschlagen auf.
Sicherheit von Kindern und schutzbedürftigen Personen
- Das Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung und/oder mangelndem Wissen nur dann verwendet werden, wenn sie durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden oder in die sichere Verwendung des Geräts eingewiesen wurden und die mit dem Gerät verbundenen Gefahren verstanden haben.
- Kinder dürfen nicht mit dem Gerät spielen.
- Halten Sie sämtliches Verpackungsmaterial von Kindern fern und entsorgen Sie es auf angemessene Weise.
- Halten Sie Kinder und Haustiere während des Betriebs oder der Abkühlphase vom Gerät fern. Berührbare Teile sind heiß.
- Falls Ihr Gerät mit einer Kindersicherung ausgestattet ist, empfehlen wir, diese einzuschalten.
- Kinder dürfen keine Reinigung und Wartung ohne Beaufsichtigung durchführen.
- Kinder bis zu 3 Jahren sind während des Betriebs unbedingt von dem Gerät fernzuhalten.
Allgemeine Sicherheit
- WARNUNG: Das Gerät und die zugänglichen Geräteteile werden während des Betriebs heiß. Seien Sie vorsichtig und berühren Sie niemals die Heizelemente. Halten Sie Kinder unter 8 Jahren vom Gerät fern, wenn sie nicht ständig beaufsichtigt werden.
- Schalten Sie das Gerät nicht über eine externe Zeitschaltuhr oder eine separate Fernsteuerung ein.
- WARNUNG: Kochen mit Fett oder Öl auf einem unbeaufsichtigten Kochfeld ist gefährlich und kann zu einem Brand führen.
- Versuchen Sie NICHT einen Brand mit Wasser zu löschen, sondern schalten Sie das Gerät aus und bedecken Sie die Flamme mit einem Deckel oder einer Feuerlöschdecke.
• VORSICHT: Der Kochvorgang muss überwacht werden. Ein kurzer Kochvorgang muss kontinuierlich überwacht werden.
- WARNUNG: Brandgefahr: Legen Sie keine Gegenstände auf dem Kochfeld ab.
- Legen Sie keine Metallgegenstände wie Messer, Gabeln, Löffel oder Topfdeckel auf die Oberfläche des Kochfelds, da diese heiß werden können.
- Reinigen Sie das Gerät nicht mit einem Dampfstrahlreiniger.
- Schalten Sie die Kochzone nach dem Gebrauch ab und verlassen Sie sich nicht auf die Topferkennung.
- Hat die Glaskeramik-/Glasoberfläche einen Sprung, schalten Sie das Gerät aus, um einen Stromschlag zu vermeiden.
- Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, einem autorisierten Kundendienst oder einer gleichermaßen qualifizierten Person ausgetauscht werden, um Gefahrenquellen zu vermeiden.
- WARNUNG: Verwenden Sie nur Schutzabdeckungen des Herstellers des Kochgeräts, von ihm in der Bedienungsanleitung als geeignete und empfohlene Schutzabdeckungen oder die im Gerät enthaltene Schutzabdeckung. Es besteht Unfallgefahr durch die Verwendung ungeeigneter Schutzabdeckungen.
Montage
WARNUNG! Nur eine qualifizierte Fachkraft darf die Montage des Geräts vornehmen.
- Entfernen Sie das gesamte Verpackungsmaterial.
- Montieren Sie ein beschädigtes Gerät nicht und benutzen Sie es nicht.
- Halten Sie sich an die mitgelieferte Montageanleitung.
- Die Mindestabstände zu anderen Geräten und Küchenmöbeln sind einzuhalten.
- Seien Sie beim Bewegen des Gerätes vorsichtig, da es sehr schwer ist. Tragen Sie stets Sicherheitshandschuhe und festes Schuhwerk.
- Dichten Sie die Ausschnittskanten mit einem Dichtungsmittel ab, um ein Aufquellen durch Feuchtigkeit zu verhindern.
- Schützen Sie die Geräteunterseite vor Dampf und Feuchtigkeit.
- Installieren Sie das Gerät nicht direkt neben einer Tür oder unter einem Fenster. So kann heißes Kochgeschirr nicht herunterfallen, wenn die Tür oder das Fenster geöffnet wird.
- Wird das Gerät über Schubladen eingebaut, achten Sie darauf, dass zwischen dem Geräteboden und der oberen Schublade ein ausreichender Abstand für die Luftzirkulation vorhanden ist.
- Der Boden des Geräts kann heiß werden. Achten Sie darauf eine feuerfeste Trennplatte unter dem Gerät anzubringen, damit der Boden nicht zugänglich ist.
- Achten Sie darauf, dass zwischen der Arbeitsplatte und dem Gerät darunter ein Abstand von 2 mm zur Belüftung frei gelassen wird. Schäden, die durch das Fehlen eines Belüftungsabstands entstehen, sind von der Garantie ausgenommen.
Elektrischer Anschluss
WARNUNG! Brand- und Stromschlaggefahr.
- Alle elektrischen Anschlüsse sind von einem geprüften Elektriker vorzunehmen.
• Das Gerät muss geerdet sein.
- Vor der Durchführung jeglicher Arbeiten muss das Gerät von der elektrischen Stromversorgung getrennt werden.
- Stellen Sie sicher, dass die elektrischen Daten auf dem Typenschild den Daten Ihrer Stromversorgung entsprechen. Wenden Sie sich anderenfalls an eine Elektrofachkraft.
- Achten Sie darauf, dass das Gerät ordnungsgemäß montiert wird. Wenn freiliegende oder ungeeignete Netzkabel oder Netzstecker (fall vorhanden) verwendet werden, kann der Anschluss überhitzen.
- Stellen Sie sicher, dass Sie das richtige Kabel für den elektrischen Netzanschluss verwenden.
- Achten Sie darauf, dass das Netzkabel nicht lose hängt oder sich verheddert.
- Sorgen Sie dafür, dass ein Berührungsschutz installiert wird.
- Verwenden Sie die Zugentlastung für das Kabel.
- Stellen Sie beim elektrischen Anschluss des Gerätes sicher, dass das Netzkabel oder ggf. der Netzstecker nicht mit dem heißen Gerät oder heißem Kochgeschirr in Berührung kommt.
- Verwenden Sie keine Mehrfachsteckdosen oder Verlängerungskabel.
- Achten Sie darauf, Netzstecker (falls vorhanden) und Netzkabel nicht zu beschädigen. Wenden Sie sich zum Austausch des beschädigten Netzkabels an unseren autorisierten Kundendienst oder eine Elektrofachkraft.
- Alle Teile, die gegen direktes Berühren schützen, sowie die isolierten Teile müssen so befestigt werden, dass sie nicht ohne Werkzeug entfernt werden können.
- Stecken Sie den Netzstecker erst nach Abschluss der Montage in die Steckdose. Stellen Sie sicher, dass der Netzstecker nach der Montage noch zugänglich ist.
- Falls die Steckdose lose ist, schließen Sie den Netzstecker nicht an.
- Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät vom Netzstrom trennen möchten. Ziehen Sie stets am Netzstecker.
- Verwenden Sie nur geeignete Trenneinrichtungen: Überlastschalter, Sicherungen (Schraubsicherungen müssen aus dem Halter entfernt werden können), Erdschlüsse, Kontakte.
- Die elektrische Installation muss eine Trenneinrichtung aufweisen, mit der Sie das Gerät allpolig von der Stromversorgung trennen können. Die Trenneinrichtung muss mit einer Kontaktöffnungsbreite von mindestens 3 mm ausgeführt sein.
Gebrauch
WARNUNG! Verletzungs-, Verbrennungs- und Stromschlaggefahr.
- Entfernen Sie vor dem ersten Gebrauch das gesamte Verpackungsmaterial, die Aufkleber und Schutzfolie (falls vorhanden).
- Das Gerät ist für die Verwendung im Haushalt vorgesehen.
- Nehmen Sie keine technischen Änderungen am Gerät vor.
• Die Lüftungsöffnungen dürfen nicht abgedeckt werden. - Lassen Sie das Gerät bei Betrieb nicht unbeaufsichtigt.
- Schalten Sie die Kochzonen nach jedem Gebrauch aus.
- Verlassen Sie sich nicht auf die Topferkennung.
- Legen Sie kein Besteck und keine Topfdeckel auf die Kochzonen. Sie werden heiß.
- Bedienen Sie das Gerät nicht mit feuchten oder nassen Händen oder
wenn es mit Wasser in Kontakt gekommen ist.
- Benutzen Sie das Gerät nicht als Arbeits- oder Abstellfläche.
- Hat die Geräteoberfläche einen Sprung, trennen Sie das Gerät umgehend von der Spannungsversorgung. Dies dient zur Vermeidung eines Stromschlags.
- Benutzer mit einem Herzschrittmacher müssen einen Mindestabstand von 30 cm zu den Induktionskochzonen einhalten, wenn das Gerät in Betrieb ist.
- Wenn Sie Nahrungsmittel in heißes Öl geben, kann dieses spritzen.
WARNUNG! Brand- und Explosionsgefahr!
- Erhitzte Öle und Fette können brennbare Dämpfe freisetzen. Halten Sie Flammen und erhitzte Gegenstände beim Kochen mit Fetten und Ölen von diesen fern.
• Die von sehr heißem Öl freigesetzten Dämpfe können eine Selbstzündung verursachen. - Bereits verwendetes Öl kann Lebensmittelreste enthalten und schon bei niedrigeren Temperaturen eher einen Brand verursachen als frisches Öl.
- Platzieren Sie keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren Produkten benetzt sind, im Gerät, auf dem Gerät oder in der Nähe des Geräts.
WARNUNG! Das Gerät könnte beschädigt werden.
- Stellen Sie kein heißes Kochgeschirr auf das Bedienfeld.
- Legen Sie keine heißen Topfdeckel auf die Glasoberfläche des Kochfeldes.
- Lassen Sie das Kochgeschirr nicht leerkochen.
- Lassen Sie keine Gegenstände oder Kochgeschirr auf das Gerät fallen. Die Oberfläche könnte beschädigt werden.
- Schalten Sie die Kochzonen niemals ein, wenn sich kein Kochgeschirr darauf befindet, oder wenn das Kochgeschirr leer ist.
-
Legen Sie keine Alufolie auf das Gerät.
-
Kochgeschirr aus Gusseisen, Aluminium oder mit beschädigten Böden kann die Glas- bzw. Glaskeramikoberfläche verkratzen. Heben Sie das Kochgeschirr stets an, wenn Sie es auf dem Kochfeld umsetzen möchten.
- Dieses Gerät ist nur zum Kochen bestimmt. Jeder andere Gebrauch ist als bestimmungsfremd anzusehen, zum Beispiel das Beheizen eines Raums.
Reinigung und Pflege
- Reinigen Sie das Gerät regelmäßig, um eine Abnutzung des Oberflächenmaterials zu verhindern.
- Schalten Sie das Gerät vor dem Reinigen aus und lassen Sie es abkühlen.
- Trennen Sie das Gerät vor Wartungsarbeiten von der Spannungsversorgung.
- Reinigen Sie das Gerät nicht mit Wasserspray oder Dampf.
- Reinigen Sie das Gerät mit einem weichen, feuchten Tuch. Verwenden Sie ausschließlich Neutralreiniger. Benutzen
GERÄTEBESCHREIBUNG

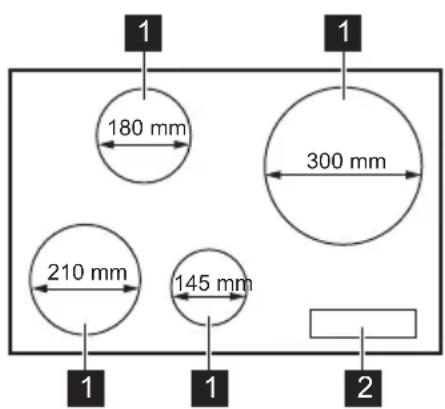

Kochfeldanordnung
Entsorgung
WARNUNG! Verletzungs- und Erstickungsgefahr.
- Für Informationen zur ordnungsgemäßen Entsorgung des Geräts wenden Sie sich an die zuständige kommunale Behörde vor Ort.
- Trennen Sie das Gerät von der Stromversorgung.
- Schneiden Sie das Netzkabel in der Nähe des Geräts ab, und entsorgen Sie es.
Service
- Wenden Sie sich zur Reparatur des Geräts an einen autorisierten Kundendienst.
- Verwenden Sie ausschließlich Originalersatzteile.
1 Induktionskochzone
2 Bedienfeld

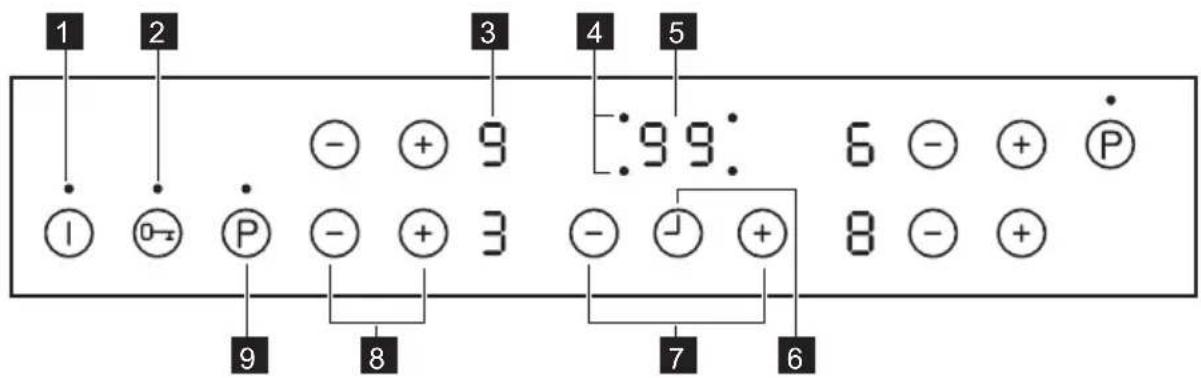

Bedienfeldanordnung
| Sensorfeld | Funktion Kommentar | ||
| 1 |  | EIN/AUS Ein- und Ausschalten des Kochfeldes. | |
| 2 |  | Verriegeln / Kindersicherung | Verriegeln/Entriegeln des Bedienfelds. |
| 3 | - Kochstufenanzeige Zeigt die Kochstufe an. | ||
| 4 | - Kochzonen-Anzeigen des Timers | Zeigt an, für welche Kochzone die Zeit einge-stellt wurde. | |
| 5 | - Timer-Anzeige Zeigt die Zeit in Minuten an. | ||
| 6 |  | - Auswählen der Kochzone. | |
| 7 |  | - Erhöhen oder Verringern der Zeit. | |
| 8 |  | - Einstellen der Kochstufe. | |
| 9 | [T2ZS] | Power-Funktion Ein- und Ausschalten der Funktion. | |
Anzeigen der Kochstufen
| Display Beschreibung | |
| 0 | Die Kochzone ist ausgeschaltet. |
| 1 - 9R | Die Kochzone ist eingeschaltet.Die Funktion Ankochautomatik ist in Betrieb. |
| P | Power-Funktion ist eingeschaltet. |
| E + Zahl | Eine Störung ist aufgetreten. |
| H | Eine Kochzone ist noch heiß (Restwärme). |
| L | Die Funktion Verriegeln/Kindersicherung ist in Betrieb. |
| F | Das Kochgeschirr ist ungeeignet oder zu klein bzw. es befindet sich kein Kochgeschirr auf der Kochzone. |
| - | Die Funktion Abschaltautomatik ist in Betrieb. |
Restwärmeanzeige
WARNUNG! Es besteht Verbrennungsgefahr durch Restwärme.
Die Induktionskochzonen erzeugen die erforderliche Hitze zum Kochen direkt im Boden des Kochgeschirrs. Die Glaskeramik wird nur durch die Wärme des Kochgeschirrs erhitzt.
TÄGLICHER GEBRAUCH
WARNUNG! Siehe Kapitel "Sicherheitshinweise".
Ein- und Ausschalten
Berühren Sie Ⓐ Sekunde lang, um das Kochfeld ein- oder auszuschalten.
Abschaltautomatik
Mit dieser Funktion wird das Kochfeld in folgenden Fällen automatisch ausgeschaltet:
- Alle Kochzonen sind ausgeschaltet.
- Nach dem Einschalten des Kochfelds wird keine Kochstufe gewählt.
-
Das Bedienfeld ist mehr als 10 Sekunden mit verschütteten Lebensmitteln oder einem Gegenstand bedeckt (Topf, Tuch usw.). Ein akustisches Signal ertönt und das Kochfeld schaltet ab. Entfernen Sie den Gegenstand oder reinigen Sie das Bedienfeld.
-
Das Kochfeld wird zu heiß (wenn beispielsweise ein Topf leerkocht). Lassen Sie die Kochzone abkühlen, bevor Sie das Kochfeld wieder verwenden.
- Sie verwenden ungeeignetes Kochgeschirr. Das Symbol ^F leuchtet auf und die Kochzone wird automatisch nach 2 Minuten ausgeschaltet.
- Eine Kochzone wurde nicht ausgeschaltet bzw. die Kochstufe wurde nicht geändert. Nach einer Weile leuchtet auf und das Kochfeld schaltet sich aus.
Verhältnis zwischen der Kochstufe und der Zeit, nach der das Kochfeld ausgeschaltet wird:
| Kochstufe Das Kochfeld | wird ausgeschaltet nach |
| u, 1 - 2 | 6 Stunden |
| 3 - 4 5 Stunden | |
| 5 4 Stunden | |
| 6 - 9 1,5 Stunden |
Einstellen der Kochstufe
Berühren Sie † um die Kochstufeneinstellung zu erhöhen. Berühren Sie † um die Kochstufeneinstellung zu verringern. Berühren Sie zum Ausschalten der Kochzone † und gleichzeitig.
Ankochautomatik
Durch Einschalten dieser Funktion lässt sich die erforderliche Kochstufeneinstellung schneller erzielen. Bei Verwendung der Funktion wird eine bestimmte Zeit lang die höchste Kochstufe eingestellt und anschließend auf die erforderliche Stufe zurückgeschaltet.
Zum Einschalten der Funktion muss die Kochzone abgekühlt sein.
Einschalten der Funktion für eine
Kochzone: Berühren Sie P leuchtet auf). Berühren Sie unmittelbar danach + (leuchtet auf). Berühren Sie unmittelbar danach, bis die erforderliche Kochstufeneinstellung angezeigt wird. Nach 3 Sekunden leuchtet auf.
Ausschalten der Funktion: Berühren Sie —.
Power-Funktion
Diese Funktion stellt den Induktionskochzonen zusätzliche Leistung zur Verfügung. Für die Induktionskochzone kann diese Funktion nur für einen begrenzten Zeitraum eingeschaltet werden. Danach schaltet die Induktionskochzone automatisch wieder auf die höchste Kochstufe um.
Siehe Kapitel „Technische Daten“.
Einschalten der Funktion für eine Kochzone: Berühren Sie P leuchtet auf.
Zum Ausschalten der Funktion: Berühren Sie Poder. —
Timer
Kurzzeitmesser
Mit dieser Funktion stellen Sie ein, wie lange eine Kochzone für einen einzelnen Kochvorgang eingeschaltet bleiben soll.
Stellen Sie zuerst die Kochstufe für die Kochzone und erst danach die Funktion ein.
Auswählen der Kochzone: Berühren Sie so oft, bis die Anzeige der gewünschten Kochzone aufleuchtet.
Einschalten der Funktion oder Ändern der Zeit: Berühren Sie † oder , um die Dauer für den Timer einzustellen (00 - 99 Minuten). Wenn die Anzeige der Kochzone langsam blinkt, wird die Zeit heruntergezählt.
So wird die Restzeit angezeigt: Wählen Sie die Kochzone mit aus. Die Anzeige der Kochzone blinkt schneller. Das Display zeigt die Restzeit an.
Ausschalten der Funktion: Wählen Sie die Kochzone mit 1 und berühren Sie. — Die Restzeit wird auf 00 heruntergezählt. Die Anzeige der Kochzone erlischt.
Wenn die eingestellte Zeit abgelaufen ist, ertönt ein Signalton und 00 blinkt. Die Kochzone wird ausgeschaltet.
Ausschalten des Signaltons: Berühren Sie
Kurzzeit-Wecker
Sie können diese Funktion als Kurzzeit-Wecker benutzen, wenn das Gerät eingeschaltet ist und die Kochzonen nicht in Betrieb sind. Das Display zeigt ☐ an.
Einschalten der Funktion: Berühren Sie ⏻. Berühren Sie oder des Timers, um die Zeit einzustellen. Wenn die eingestellte Zeit abgelaufen ist, ertönt ein Signalton und 00 blinkt.
Ausschalten des Signaltons: Berühren Sie 📊
Diese Funktion hat keine Auswirkung auf den Kochzonenbetrieb.
Verriegeln
Sie können das Bedienfeld sperren, wenn Kochzonen eingeschaltet sind. So wird verhindert, dass die Kochstufe versehentlich geändert wird.
Stellen Sie zuerst die Kochstufe ein.
Einschalten der Funktion: Berühren Sie leuchtet 4 Sekunden auf. Der Timer bleibt eingeschaltet.
Ausschalten der Funktion: Berühren Sie 0-1. Die vorherige Kochstufe wird angezeigt.
Diese Funktion wird auch ausgeschaltet, sobald das Kochfeld ausgeschaltet wird.
Kindersicherung
Diese Funktion verhindert ein versehentliches Einschalten des Kochfelds.
Einschalten der Funktion: Schalten Sie das Kochfeld mit ① ein. Stellen Sie keine Kochstufe ein. Berühren Sie ④ Sekunden lang. Leuchtet auf. Schalten Sie das Kochfeld mit ⑤ aus.
Ausschalten der Funktion: Schalten Sie das Kochfeld mit ① ein. Stellen Sie keine
Kochstufe ein. Berühren Sie 04
Sekunden lang. Leuchtet auf. Schalten Sie das Kochfeld mit aus.
Vorübergehendes Ausschalten der Funktion für einen einzelnen
Kochvorgang: Schalten Sie das Kochfeld mit ①in. leuchtet auf. Berühren Sie 4 Sekunden lang. Stellen Sie die
Kochstufe innerhalb von 10 Sekunden ein. Das Kochfeld kann jetzt benutzt
werden. Wenn Sie das Kochfeld mit ① ausschalten, wird diese Funktion wieder eingeschaltet.
Funktion Power-Management
• Die Kochzonen werden je nach Lage auf dem Kochfeld und Anzahl der Phasen gruppiert. Siehe Abbildung.
- Jede Phase darf mit maximal 3700 W belastet werden.
- Mit dieser Funktion wird die Leistung zwischen den einzelnen, an dieselbe Phase angeschlossenen Kochzonen aufgeteilt.
- Diese Funktion wird eingeschaltet, sobald die Gesamtleistung aller an dieselbe Phase angeschlossenen Kochzonen 3700 W übersteigt.
- Mit dieser Funktion wird die Leistung aller anderen Kochzonen reduziert, die an dieselbe Phase angeschlossen sind.
• Die Anzeige der Kochzonen mit reduzierter Leistung wechselt zwischen zwei Kochstufen.
WARNUNG! Siehe Kapitel "Sicherheitshinweise".
Kochgeschirr
Das Kochgeschirr wird bei Induktionskochzonen durch ein starkes Magnetfeld sehr schnell erhitzt.
Benutzen Sie für die Induktionskochzonen geeignetes Kochgeschirr.
Kochgeschirrmaterial
- Geeignet: Gusseisen, Stahl, emailierter Stahl, Edelstahl, ein mehrlagiger Topfboden (wenn vom Hersteller als geeignet markiert).
- Nicht geeignet: Aluminium, Kupfer, Messing, Glas, Keramik, Porzellan.
Kochgeschirr eignet sich für Induktions-Kochfelder, wenn:
- Eine geringe Wassermenge auf einer Kochzone, die auf die höchste Stufe geschaltet ist, sehr schnell aufkocht.
- Ein Magnet vom Geschirrboden angezogen wird.
Der Boden des Kochgeschirrs sollte so dick und flach wie möglich sein.
Abmessungen des Kochgeschirrs
Induktionskochzonen passen sich der Größe des Geschirrbodens bis zu einer bestimmten Grenze automatisch an.
Die Kochzoneneffizienz hängt vom Durchmesser des Kochgeschirrs ab. An Kochgeschirr mit einem kleineren Durchmesser als der Mindestdurchmesser
gelangt nur ein Teil der von der Kochzone erzeugten Hitze.
Siehe Kapitel „Technische Daten“.
Betriebsgeräusche
Es gibt verschiedene Betriebsgeräusche:
- Knacken: Das Kochgeschirr besteht aus unterschiedlichen Materialien (Sandwichkonstruktion).
- Pfeifen: Sie haben die Kochzone auf eine hohe Stufe geschaltet und das Kochgeschirr besteht aus unterschiedlichen Materialien (Sandwichkonstruktion).
- Summen: Sie haben die Kochzone auf eine hohe Stufe geschaltet.
- Klicken: Bei elektronischen Schaltvorgängen.
- Zischen, Surren: Der Ventilator läuft. Die Geräusche sind normal und weisen nicht auf eine Störung des Kochfelds hin.
Anwendungsbeispiele für das Garen
Das Verhältnis zwischen der Kochstufe und dem Energieverbrauch der Kochzone ist nicht linear. Bei einer höheren Kochstufe steigt der Energieverbrauch der Kochzone nicht proportional an. Das bedeutet, dass die Kochzone, die auf eine mittlere Kochstufe eingestellt ist, weniger als die Hälfte ihrer maximalen Leistung verbraucht.
Bei den Angaben in der folgenden Tabelle handelt es sich um Richtwerte.
| Kochstufe Verwendung: Dauer | (Min.) | Hinweise | |
| - 1 | Warmhalten von gegarten Spei-sen. | Nach Bedarf | Legen Sie einen Deckel auf das Kochgeschirr. |
| 1 - 2 Sauce Hollandaise, Schmelzen von: Butter, Schokolade, Gelatine. | 5 - 25 | Gelegentlich umrühren. | |
| 1 - 2 Stocken: Lockere Omeletts, gebackene Eier. | 10 - 40 | Mit Deckel garen. | |
| 2 - 3 Köcheln von Reis und Milchgerichten, Erhitzen von Fertiggerichten. | 25 - 50 | Mindestens doppelte Menge Flüssigkeit zum Reis geben, Milchgerichte zwischendurch umrühren. | |
| 3 - 4 Dünsten von Gemüse, Fisch, Fleisch. | 20 - 45 | Einige Esslöffel Flüssigkeit hinzugeben. | |
| 4 - 5 Dampfgaren von Kartoffeln. 20 - | 60 | Max. 1⁄4 l Wasser für 750 g Kartoffeln verwenden. | |
| 4 - 5 Kochen größerer Speisemen-gen, Eintopfgerichte und Suppen. | 60 - 150 | Bis zu 3 l Flüssigkeit plus Zutaten. | |
| 6 - 7 Bei geringer Hitze anbraten: Schnitzel, Cordon bleu, Kotelett, Frikadellen, Bratwürste, Le-ber, Mehlschwitze, Eier, Pfann-kuchen, Donuts. | Nach Bedarf | Nach der Hälfte der Zeit wen-den. | |
| 7 - 8 Braten bei starker Hitze: Rösti, Lendenstücke, Steaks. | 5 - 15 | Nach der Hälfte der Zeit wen-den. | |
| 9 Aufkochen von Wasser, Nudeln kochen, Anbraten von Fleisch (Gulasch, Schmorbraten), Frittieren von Pommes frites. | |||
| P | Aufkochen großer Mengen Wasser. Die Power-Funktion wird eingeschaltet. | ||
REINIGUNG UND PFLEGE
WARNUNG! Siehe Kapitel "Sicherheitshinweise".
Allgemeine Informationen
- Reinigen Sie das Kochfeld nach jedem Gebrauch.
- Achten Sie immer darauf, dass der Boden des Kochgeschirrs sauber ist.
-
Kratzer oder dunkle Flecken auf der Oberfläche beeinträchtigen die Funktionsfähigkeit des Kochfelds nicht.
-
Verwenden Sie einen Spezialreiniger zur Reinigung der Kochfeldoberfläche.
- Verwenden Sie einen speziellen Reinigungsschaber für Glas.
Reinigen des Kochfelds
- Folgendes muss sofort entfernt werden: geschmolzener Kunststoff, Plastikfolie, Zucker bzw. zuckerhaltige Lebensmittel. Andernfalls können die Verschmutzungen das Kochfeld beschädigen. Achten Sie darauf, dass sich niemand Verbrennungen zuzieht.
Den speziellen Reinigungsschaber schräg zur Glasfläche ansetzen und über die Oberfläche bewegen.
- Folgendes kann nach ausreichender Abkühlung des Kochfelds entfernt
werden: Kalk- und Wasserränder, Fettspritzer und metallisch schimmernde Verfärbungen. Reinigen Sie das Kochfeld mit einem feuchten Tuch und nicht
scheuernden Reinigungsmittel. Wischen Sie das Kochfeld nach der Reinigung mit einem weichen Tuch trocken.
- Entfernen Sie metallisch schimmernde Verfärbungen:
Benutzen Sie für die Reinigung der Glasoberfläche ein mit einer Lösung aus Essig und Wasser angefeuchtetes Tuch.
FEHLERSUCHE
WARNUNG! Siehe Kapitel
"Sicherheitshinweise".
Was tun, wenn ...
| Störung Mögliche Ursache | Abhilfe | |
| Das Kochfeld kann nicht eingeschaltet oder bedient werden. | Das Kochfeld ist nicht oder nicht ordnungsgemäß an die Spannungsversorgung ange-schlossen. | Prüfen Sie, ob das Kochfeld ordnungsgemäß an die Spannungsversorgung ange-schlossen ist. Nehmen Sie dazu den Anschlussplan zu Hilfe. |
| Die Sicherung ist durchge-brannt. | Vergewissern Sie sich, dass die Sicherung der Grund für die Störung ist. Brennt die Si-cherung wiederholt durch, wenden Sie sich an eine zu-gelassene Elektrofachkraft. | |
| Schalten Sie das Kochfeld | erneut ein und stellen Sie in-nerhalb von 10 Sekunden die Kochstufe ein. | |
| Zwei oder mehr Sensorfelder wurden gleichzeitig berührt. | Berühren Sie nur ein Sensor-feld. | |
| Auf dem Bedienfeld befinden sich Wasser- oder Fettsprit-zer. | Wischen Sie das Bedienfeld ab. | |
| Ein akustisches Signal ertönt und das Kochfeld schaltet ab.Wenn das Kochfeld ausge-schaltet wird, ertönt ein akus-tisches Signal. | Mindestens ein Sensorfeld wurde bedeckt. | Entfernen Sie den Gegen-stand von den Sensorfeldern. |
| Störung Mögliche Ursache Abhilfe | ||
| Das Kochfeld wird ausgeschaltet. | Sie haben etwas auf das Sensorfeld gestellt. | Entfernen Sie den Gegenstand vom Sensorfeld. |
| Die Restwärmeanzeige funktioniert nicht. | Die Kochzone ist nicht heiß, da sie nur kurze Zeit in Betrieb war. | War die Kochzone lange genug eingeschaltet, um heiß zu sein, wenden Sie sich an den autorisierten Kunden-dienst. |
| Die Ankochautomatik startet nicht. | Die Kochzone ist heiß. Lassen | Sie die Kochzone lange genug abkühlen. |
| Die höchste Kochstufe ist | eingestellt. | Die höchste Kochstufe hat die gleiche Leistung wie die Funktion. |
| Die Kochstufe schaltet zwischen zwei Kochstufen hin und her. | Die Power-Management-Funktion ist eingeschaltet. | Siehe Kapitel „Täglicher Gebrauch“. |
| Die Sensorfelder werden heiß. | Das Kochgeschirr ist zu groß, oder Sie haben es zu nahe an die Bedienelemente ge-stellt. | Stellen Sie großes Kochgeschirr nach Möglichkeit auf die hinteren Kochzonen. |
| leuchtet auf. | Die Abschaltautomatik hat ausgelöst. | Schalten Sie das Kochfeld aus und wieder ein. |
| leuchtet auf. | Die Kindersicherung oder die Tastensperre ist eingeschal-tet. | Siehe Kapitel „Täglicher Gebrauch“. |
| leuchtet auf. | Es wurde kein Kochgeschirr auf die Kochzone gestellt. | Stellen Sie Kochgeschirr auf die Kochzone. |
| Sie verwenden ungeeignetes | Kochgeschirr. | Geeignetes Kochgeschirr be-nutzen.Siehe Kapitel „Tipps und Hin-weise“. |
| Der Durchmesser des Koch- | geschirrbodens ist zu klein für die Kochzone.Es ist ein Fehler im Kochfeld aufgetreten. | Verwenden Sie Kochgeschirr mit den richtigen Abmessun-gen.Siehe Kapitel „Technische Daten“.Trennen Sie das Kochfeld eine Zeit lang vom Stromnetz. Schalten Sie die Sicherung im Sicherungskasten der Hausinstallation aus. Schalten Sie die Sicherung wieder ein. Wenn erneut aufleuchtet, wenden Sie sich an den autorisierten Kundendienst. |
| Im Kochfeld ist ein Fehler aufgetreten, da ein Kochgeschirr leer gekocht ist. Die Abschaltautomatik und der Überhitzungsschutz für die Zonen sind aktiviert. | Schalten Sie das Kochfeld aus. Entfernen Sie das heiße Kochgeschirr. Schalten Sie die Kochzone nach etwa 30 Sekunden wieder ein. War das Kochgeschirr die Ursache des Problems, erlischt die Fehlermeldung. Die Restwärmeanzeige leuchtet eventuell weiter. Lassen Sie das Kochgeschirr lange genug abkühlen. Prüfen Sie, ob das Kochgeschirr mit dem Kochfeld kompatibel ist. Siehe Kapitel „Tipps und Hinweise“. | |
Wenn Sie das Problem nicht lösen können...
Wenn Sie das Problem nicht selbst lösen können, wenden Sie sich an Ihren Händler oder einen autorisierten Kundendienst. Geben Sie die Daten, die Sie auf dem Typenschild finden, an. Geben Sie dabei den dreistelligen Buchstaben-Code für die Glaskeramik (befindet sich in der Ecke der Glasfläche) und die angezeigte
Fehlermeldung an. Vergewissern Sie sich, dass Sie das Kochfeld korrekt bedient haben. Wenn Sie das Gerät falsch bedient haben, fällt auch während der Garantiezeit für die Reparatur durch einen Techniker oder Händler eine Gebühr an. Die Informationen zum Kundendienst und die Garantiebedingungen finden Sie im Garantieheft.
MONTAGE
WARNUNG! Siehe Kapitel "Sicherheitshinweise".
Vor der Montage
Notieren Sie vor der Montage des Kochfelds folgende Daten, die Sie auf dem Typenschild finden. Das Typenschild ist auf dem Boden des Kochfelds angebracht.
Seriennummer ......
Einbau-Kochfelder
Einbau-Kochfelder dürfen nur nach dem Einbau in bzw. unter normgerechte, passende Einbauschränke und Arbeitsplatten betrieben werden.
Anschlusskabel
• Das Kochfeld wird mit einem Anschlusskabel geliefert.

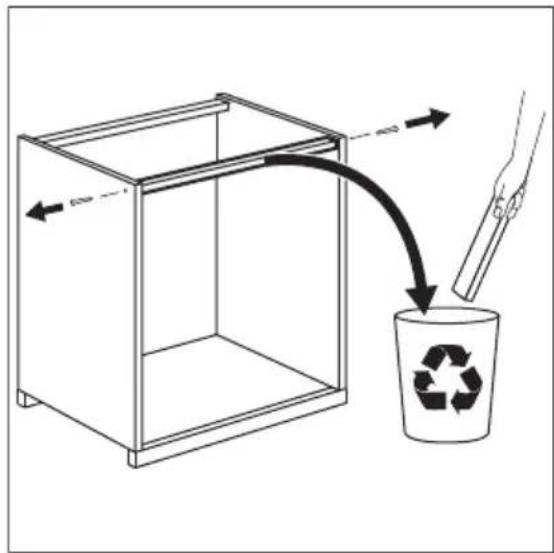

Montage
- Ersetzen Sie ein defektes Netzkabel durch ein Netzkabel des folgenden (oder eines höheren) Typs: H05V2V2-F T min 90 °C. Wenden Sie sich an den Kundendienst.
Falls Sie einen Schutzboden (optionales Zubehör) verwenden, ist die Einhaltung des vorderen Belüftungsabstands von 2 mm und die Schutzmatte direkt unter dem Gerät nicht nötig. Der Schutzboden ist möglicherweise in einigen Ländern nicht erhältlich. Wenden Sie sich an Ihren Händler vor Ort.
Wenn Sie das Kochfeld über einem Backofen einsetzen, können Sie den Schutzboden nicht verwenden.
TECHNISCHE DATEN
Typenschild
Modell PAI8100E Produkt-Nummer (PNC) 949 594 298 02
Typ 60 GBD C0 AU 220 - 240 V, 50 - 60 Hz
Induktion 7.4 kW Made in Germany
Ser. Nr. ..... 7.4 kW
PROGRESS
Technische Daten der Kochzonen
| Kochzone Nennleistung (höchste Kochstufe) [W] | Power-Funktion [W] | Power-Funktion maximale Einschaltdauer [Min.] | Durchmesser des Kochgeschirrs [mm] |
| Vorne links 2300 3700 10 180 - 210 | |||
| Hinten links 1800 - - 145 - 180 | |||
| Vorne Mitte 1400 - - 125 - 145 | |||
| Hinten rechts 2400 3700 10 210 - 300 |
Die Leistung der Kochzonen kann geringfügig von den Daten in der Tabelle abweichen. Sie ändert sich je nach Material und Abmessungen des Kochgeschirrs.
Verwenden Sie für optimale Kochergebnisse kein Kochgeschirr, dessen Durchmesser größer als der in der Tabelle angegebene Wert ist.
ENERGIEEFFIZIENZ
Produktinformationen gemäß EU 66/2014
| Modellidentifikation PAI8100E | ||
| Kochfeldtyp Einbau-Kochfeld | ||
| Anzahl der Kochzonen | 4 | |
| Heiztechnologie | Induktion | |
| Durchmesser der kreisför-migen Kochzonen (∅) | Vorne linksHinten linksVorne MitteHinten rechts | 21,0 cm18,0 cm14,5 cm30,0 cm |
| Energieverbrauch pro Kochzone (EC electric coo-king) | Vorne linksHinten linksVorne MitteHinten rechts | 181,2 Wh/kg178,7 Wh/kg183,9 Wh/kg171,6 Wh/kg |
| Energieverbrauch des Kochfelds (EC electric hob) | 178,9 Wh/kg | |
EN 60350-2 - Elektrische Kochgeräte für den Hausgebrauch - Teil 2: Kochfelder - Verfahren zur Messung der Gebrauchseigenschaften
Energie sparen
Beachten Sie folgende Tipps, um beim täglichen Kochen Energie zu sparen.
- Wenn Sie Wasser erwärmen, verwenden Sie nur die benötigte Menge.
UMWELTTIPPS
- Decken Sie Kochgeschirr, wenn möglich, mit einem Deckel ab.
- Stellen Sie Kochgeschirr auf die Kochzone, bevor Sie sie einschalten.
- Stellen Sie kleineres Kochgeschirr auf die kleineren Kochzonen.
- Stellen Sie das Kochgeschirr mittig auf die Kochzone.
- Nutzen Sie die Restwärme, um die Speisen warm zu halten oder zu schmelzen.
Recyceln Sie Materialien mit dem Symbol 📋. Entsorgen Sie die Verpackung in den entsprechenden Recyclingbehältern. Recyceln Sie zum Umwelt- und Gesundheitsschutz elektrische und elektronische Geräte. Entsorgen Sie Geräte
mit diesem Symbol ✉ nicht mit dem Hausmüll. Bringen Sie das Gerät zu Ihrer örtlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt.
www.progress-hausgeraete.de
