CL Pocket Mountain 10x25 B - Ferngläser SWAROVSKI OPTIK - Kostenlose Bedienungsanleitung

Produkttyp	Fernglas
Marke	Swarovski Optik
Modell	CL Pocket Mountain 10x25 B
Vergrößerung	10x
Objektivdurchmesser	25 mm
Dioptrieeinstellung	Ja, Korrekturrad
Pupillenabstand	Einstellbar
Augenmuscheln	Drehbar, für Brillenträger einstellbar
Fokussierung	Zentraler Fokussierrad
Stromversorgung	Keine (manueller Betrieb)
Mitgeliefertes Zubehör	Trageriemen, Funktionstasche, wasserdichte Hülle, Reinigungstuch
Garantie	10 Jahre (gemäß Bedingungen)
Pflege	Reinigung mit Mikrofasertuch, Schmutz und Öl vermeiden
Sicherheit	Nicht in die Sonne schauen, nicht beim Gehen verwenden
Reparaturen	Nur durch Swarovski Optik Absam (Österreich) oder Nordamerika
Herstellungsland	Österreich (Swarovski Optik KG, Absam)
Minimale Fokussierentfernung	Nicht angegeben (technisches Datenblatt konsultieren)

Häufig gestellte Fragen - CL Pocket Mountain 10x25 B SWAROVSKI OPTIK

Wie stellt man die Augenmuscheln für Brillenträger ein?

Für die Verwendung mit Brille drehen Sie beide Augenmuscheln im Uhrzeigersinn bis zum Anschlag. Ohne Brille drehen Sie sie in die entgegengesetzte Richtung.

Wie stellt man den Pupillenabstand ein?

Spreizen Sie die beiden Fernglasrohre, bis Sie ein einziges kreisförmiges Bild ohne störende Schatten erhalten. Justieren Sie, bis die Schatten verschwinden.

Wie führt man die Dioptrieeinstellung durch?

Stellen Sie das Dioptriekorrekturrad auf Null, wenn die Sehschärfe beider Augen gleich ist. Andernfalls fokussieren Sie mit dem linken Auge über das Fokussierrad, dann drehen Sie mit dem rechten Auge die Dioptriekorrektur für optimale Schärfe.

Wie befestigt man den Trageriemen?

Der Trageriemen ist nicht ab Werk montiert. Befestigen Sie ihn schnell und einfach an den vorgesehenen Punkten am Fernglas nach Ihren Bedürfnissen.

Wie reinigt man die Linsen?

Verwenden Sie das mitgelieferte Mikrofasertuch. Entfernen Sie zuerst grobe Partikel mit einem Pinsel, befeuchten Sie dann die Oberfläche leicht mit Ihrem Atem und wischen Sie mit dem Tuch. Verwenden Sie es nur auf Glas.

Wie lagert man das Fernglas?

Bewahren Sie es in der Tasche an einem trockenen und gut belüfteten Ort auf. Wenn es nass ist, trocknen Sie es vorher. In feuchten Gebieten verwenden Sie eine wasserdichte Tasche mit einem Feuchtigkeitsabsorber (z.B. Silicagel).

Was tun bei hoher Luftfeuchtigkeit?

In tropischen oder sehr feuchten Regionen bewahren Sie das Fernglas in einer luftdichten Tasche mit einem Feuchtigkeitsabsorber (Silicagel) auf.

Welche wichtigen Sicherheitshinweise gibt es?

Blicken Sie niemals direkt mit dem Fernglas in die Sonne, da dies Augenschäden verursachen kann. Verwenden Sie es nicht beim Gehen, um Hindernisse zu vermeiden. Schützen Sie es vor Stößen.

Wie lange beträgt die Garantie und welche Bedingungen gelten?

Die weltweite Garantie beträgt 10 Jahre ab Kaufdatum. In den ersten 5 Jahren sind die Arbeitskosten inbegriffen. Die Garantie deckt keine Schäden durch unsachgemäße Verwendung oder Verschleißteile (Augenmuscheln, Riemen, Tasche) ab. Reparaturen müssen von Swarovski Optik durchgeführt werden.

Wie erhält man eine Reparatur unter Garantie?

Geben Sie das Gerät zusammen mit der ausgefüllten Garantie-/Servicekarte bei Ihrem Swarovski Optik Händler ab oder senden Sie es frei Haus an die Adresse von Swarovski Optik in Österreich. Reparaturen außerhalb der Garantie sind kostenpflichtig. Eine Transportversicherung wird empfohlen.

BEDIENUNGSANLEITUNG CL Pocket Mountain 10x25 B SWAROVSKI OPTIK

Vielen Dank, dass Sie sich für dieses SWAROVSKI OPTIK Produkt entschieden haben. Bei Fragen wenden Sie sich bitte an Ihren Fachhändler oder kontaktieren Sie uns direkt unter WWW.SWAROVSKIOPTIK.COM.

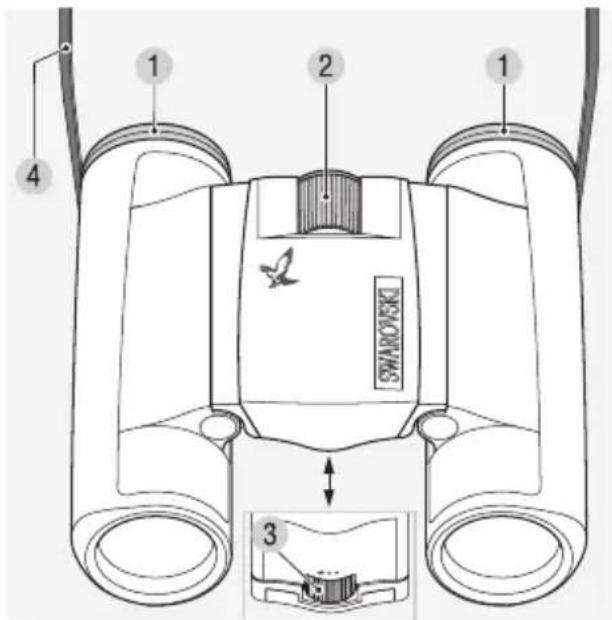

1. ÜBERBLICK

1 2 1 3 SHAROPEKI

1 Drehaugenmuscheln
2 Fokussierknopf
3 Dioptrieknopf
4 Trageriemen

Zusätzlich im Lieferumfang enthalten: Field Bag, Regenschutzhülle, Reinigungstuch.

Im Auslieferungszustand des CL Pocket Mountain ist der Riemen nicht montiert. Je nach Anforderung können Sie einfach und schnell den Riemen oder Sonderzubehör montieren.

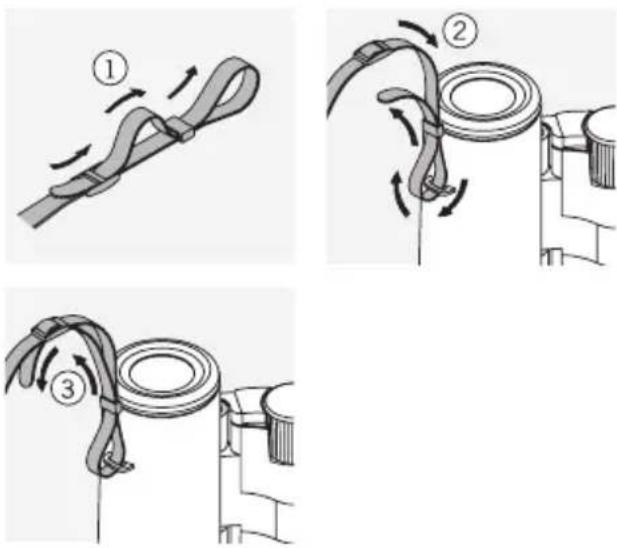

2. MONTAGE DES RIEMENS

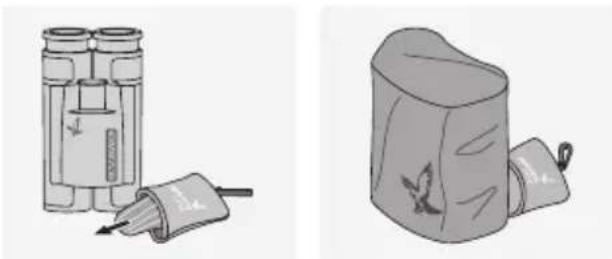

3. VERWENDUNG DER REGENSCHUTZHÜLLE

4. BEDIENUNG

4.1 EINSTELLUNG DER DREHAUGENMUSCHEL

Verwendung ohne Brille:

Drehen Sie hierzu gegen den Uhrzeigersinn die Augenmuscheln ganz heraus.

Verwendung mit Brille:

Drehen Sie beide Drehaugenmuscheln (im Uhrzeigersinn) bis zum Anschlag hinein.

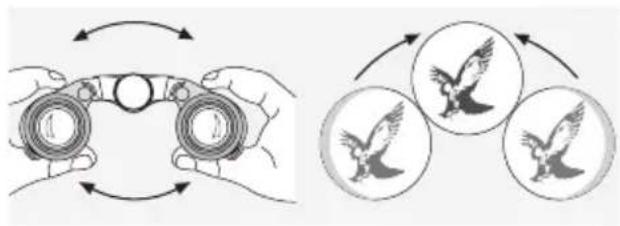

4.2 EINSTELLUNG DES AUGENABSTANDES

Um ein einziges rundes Bild zu sehen, müssen Sie beide Fernglashälften so weit knicken, bis keine störenden Schatten mehr auftreten.

4.3 EINSTELLEN DER BILDSCHÄRFE

Durch Drehen des Fokussierrades können Sie jedes Objekt von der kürzesten Einstellentfernung (siehe Technisches Daten-

blatt) bis unendlich scharf stellen.

4.4 DIOPTRIEAUSGLEICH

Um optimale Bildqualität zu erreichen, muss die eventuell unterschiedliche Sehkraft zwischen dem linken und dem rechten Auge ausgeglichen werden.

Verwendung bei gleicher Sehkraft beider Augen:

+ • -

Der Dioptrieausgleich ist auf „Null“ gestellt.

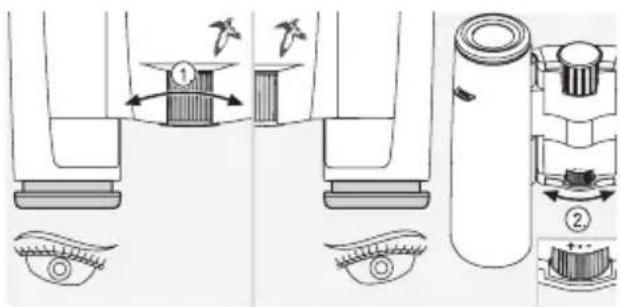

Verwendung bei unterschiedlicher Sehkraft beider Augen:

1. Blicken Sie mit dem linken Auge durch das linke Okular und stellen Sie mit dem Fokussierrad die Bildschärfe eines ausgewählten Objektes ein.

CL POCKET MOUNTAIN / DE

7

1. Blicken Sie nun mit dem rechten Auge durch das rechte Okular auf dasselbe Objekt und stellen Sie mit dem Dioptrieausgleich auf optimale Bildschärfe ein.

5. PFLEGE UND WARTUNG

5.1 REINIGUNGSTUCH

Mit dem beiliegenden Reinigungstuch aus Mikrofasern können Sie selbst empfindlichste Glasflächen reinigen. Es ist geeignet für Objektive, Okulare und Brillen. Bitte halten Sie das Reinigungstuch sauber, da Verunreinigungen die Linsenoberfläche beschädigen können. Ist das Tuch verschmutzt, können Sie es in handwarmer Seifenlauge waschen und an der Luft trocknen lassen. Verwenden Sie es bitte ausschließlich zur Reinigung von Glasflächen.

5.2 REINIGUNG

Wir haben alle Elemente und Oberflächen so ausgelegt, dass sie pflegeleicht sind.

Um die optische Brillanz Ihres Fernglases dauerhaft zu gewährleisten, sollten Sie die

Glasoberflächen schmutz-, öl- und fettfrei halten. Zur Reinigung der Optik entfernen Sie zuerst größere Partikel mit einem Optikpinsel. Zur nachfolgenden gründlichen Reinigung empfiehlt sich leichtes Anhauchen und anschließendes Reinigen mit dem Reinigungstuch.

Das Gehäuse pflegen Sie am besten mit einem weichen, feuchten Putztuch (bitte verwenden Sie dazu nicht das Reinigungstuch).

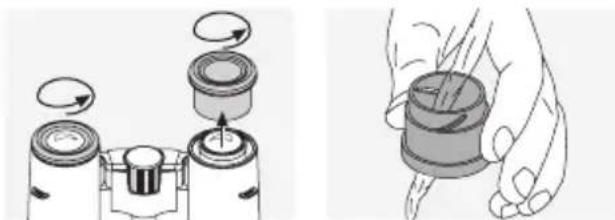

Bei starker Verschmutzung (z.B. Sand) sind die Drehaugenmuscheln komplett abschraubbar und somit sehr einfach zu reinigen.

5.3 AUFBEWAHRUNG

Sie sollten Ihr Fernglas in seiner Tasche an einem gut gelüfteten Ort aufbewahren.

SICAGR

Ist das Fernglas nass, muss es vorher getrocknet werden. In Tropengebieten oder in Gegenden mit hoher Umgebungs-

feuchtigkeit ist der beste Lagerort ein luft- dichter Behälter mit einem Feuchtigkeits- Absorptionsmittel (z.B. Silikagel).

6. ZU IHRER SICHERHEIT

Niemals mit dem Fernglas in die Sonne blicken! Das führt zu einer Verletzung Ihrer Augen!

Niemals während des Gehens durch das Fernglas blicken! Sie könnten Hindernisse übersehen!

Schützen Sie bitte Ihr Fernglas vor Stößen.

Reparatur- und Servicearbeiten dürfen nur von SWAROVSKI OPTIK Absam (Austria) oder SWAROVSKI OPTIK North America durchgeführt werden,

ansonsten erlischt die Garantie.

Alle Angaben sind typische Werte.

Änderungen in Ausführung und Lieferung sowie Druckfehler sind vorbehalten.

1. OVERVIEW

1 2 1 4 DAROPEK 3

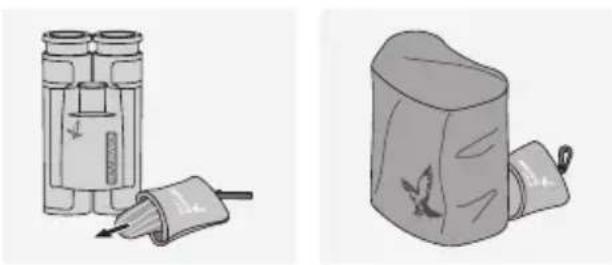

3. DE REGENHOES BEVESTIGEN

4. BEDIENING

4.1 INSTELLING VAN DE DRAAIDOPPEN

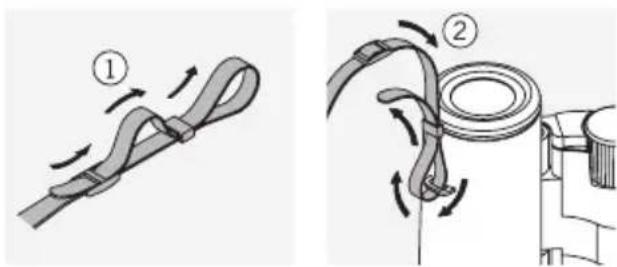

2. SÄTTA FAST REMMEN

6. FOR DIN SIKKERHED

Mit diesem SWAROVSKI OPTIK Produkt haben Sie ein hochwertiges Qualitätserzeugnis erworben, für das wir eine weltweite Garantie von 10 Jahren ab Kauf gemäß folgenden Bedingungen gewähren:

Beim Auftreten von Material- und/oder Fertigungsfehlern übernehmen wir für die gesamte Laufzeit der Garantie die Materialkosten, wobei wir uns vorbehalten, das Gerät oder den defekten Teil nach eigenem Ermessen instandzusetzen oder auszutauschen. Während der ersten fünf Jahre übernehmen wir zusätzlich auch die Kosten für die Arbeit.

Durch die Garantie wird die gesetzliche Gewährleistungspflicht nicht eingeschränkt.

Bei Änderung der Produktpalette behalten wir uns das Recht vor, defekte Geräte zu reparieren oder durch gleichwertige zu ersetzen.

Die Garantie gilt nicht bei Reparaturen durch einen nicht von uns autorisierten Servicedienst und bei Schäden, die durch unsachgemäßen Gebrauch verursacht wurden; ebenso nicht für mittelbare oder unmittelbare Schäden, die durch Defekte am Gerät entstanden sind. Weiters sind von der Garantie alle Ausstattungsteile ausgeschlossen, die einem natürlichen Verschleiß unterliegen, wie Augenmuscheln, Tragriemen, Behältnisse, Armierungen etc.

Die Garantie hat nur dann Gültigkeit, wenn dieses Garantie/Service-Dokument am Kauftag vom Fachhändler ordnungsgemäß mit Datum, Stempel und Unterschrift versehen worden ist.

Im Garantiefalle sowie auch zur Vornahme von Service- und/oder Reparaturarbeiten übergeben Sie bitte das Gerät samt diesem Garantie/Service-Dokument Ihrem SWAROVSKI OPTIK Fachhändler oder senden es, frei Haus, direkt an unsere Adresse. Geräte, denen dieses Garantie/Service-Dokument nicht beigeschlossen ist, werden grundsätzlich kostenpflichtig repariert. Die Retoursendung, versichert (Transportmittel nach unserer Wahl), erfolgt im Falle von Garantiereparaturen gratis, ansonst gegen Berechnung. Bei Versand ins Ausland gehen eventuelle ausländische Zoll- bzw. Fiskalabgaben zu Lasten des Empfängers.

Diese Garantie wird von SWAROVSKI OPTIK KG, Absam, Österreich, gegeben. Gerichtsstand ist Innsbruck; es gilt österreichisches Recht.

Sofern in einzelnen Ländern andere Garantien/Gewährleistungen (gesetzliche oder freiwillige) zugesagt sind, müssen diese vom jeweiligen Importeur bzw. Fachhändler erfüllt werden. SWAROVSKI OPTIK KG, Absam, Österreich, kann dafür nur eintreten, sofern eine gesetzliche Pflicht dazu besteht.
