BEDIENUNGSANLEITUNG KBT 6114 D Ariston Thermo

Ratschläge und Empfehlungen

- Dieses Gerät ist für den nicht professionellen Einsatz im privaten Haushalt bestimmt.

- Lesen Sie bitte vor Gebrauch des Gerätes die in diesem Handbuch enthaltenen Hinweise aufmerksam durch. Sie enthalten wichtige Angaben hinsichtlich der Sicherheit bei der Installation, dem Gebrauch und der Wartung. Bewahren Sie dieses Handbuch sorgfältig auf, damit Sie es jederzeit zu Rate ziehen können.

- Überzeugen Sie sich nach Abnahme der Verpackung, dass das Gerät auch nicht beschädigt wurde. Im Zweifelsfall raten wir, das Gerät nicht zu benutzen und sich an Fachpersonal zu wenden.

- Das Verpackungsmaterial wie Plastikbeutel, Schaumstoffe, Nägel usw. kann für Kinder gefährlich sein und muss demnach aus ihrer Reichweite gehalten werden.

• Die Installation ist von Fachpersonal und gemäß den Anweisungen des Herstellers durchzuführen.

- Eine unsachgemäße Installation kann zu Schäden an Personen, Tieren oder Gegenständen führen, für die der Hersteller jegliche Haftung zurückweist.

• Die elektrische Sicherheit dieses Gerätes ist nur dann gewährleistet, wenn es sachgemäß und gemäß den geltenden Sicherheitsvorschriften an eine Erdungsanlage angeschlossen wird. Die Gegebenheit dieser grundlegenden Sicherheitsanforderung muss überprüft werden, im Zweifelsfalle ist eine Kontrolle der Anlage durch Fachpersonal anzufordern.

- Der Hersteller kann für eventuelle, durch Fehlen einer Erdungsanlage verursachte Schäden nicht verantwortlich gemacht werden.

- Vor Anschluss des Gerätes kontrollieren Sie bitte, dass die auf dem Typenschild angegebenen Daten mit den Eigenschaften des Versorgungsnetzes übereinstimmen.

- Vergewissern Sie sich davon, dass die elektrische Leistung der Anlage und der Steckdosen der maximalen, auf dem Typenschild angegebenen Höchstleistung des Gerätes entspricht. Im Zweifelsfalle ziehen Sie bitte einen Fachmann zu Rate.

- Dieses Gerät darf nur für den Zweck, für den es geschaffen wurde, eingesetzt werden. Jeder andere Einsatz (zum Beispiel: zum Beheizen von Räumen) ist als unsachgemäß und gefährlich anzusehen.

- Der Hersteller haftet nicht für eventuelle, durch unsachgemäßen, falschen oder unangemessenen Gebrauch verursachte Schäden.

- Die Verwendung eines jeden Elektrogerätes setzt die Einhaltung einiger wichtiger Grundregeln voraus, insbesondere folgender:

- Berühren Sie das Gerät nicht mit feuchten Händen.

- Benutzen Sie das Gerät nicht barfuß.

- Vermeiden Sie den Einsatz von Verlängerungen.

- Ziehen Sie den Stecker nicht am Versorgungskabel oder sogar an dem Gerät selbst aus der Steckdose.

- Setzen Sie das Gerät nicht der Witterung aus (Regen, Sonne usw.).

- Lassen Sie das Gerät nicht von unbeaufsichtigten Kindern oder unbefugten Personen benutzen.

- Vor jeder Reinigungs- und Wartungsarbeit ist das Gerät entweder durch Herausziehen des Steckers oder durch Abschalten des Hauptschalters der Hausanlage stromlos zu machen.

- Sollte das Glas Ihres Glaskeramik-Kochfeldes springen, ist das Gerät sofort vom Stromnetz abzuschalten. Wenden Sie sich zwecks eventueller Reparaturen ausschließlich an eine anerkannte Kundendienststelle und verlangen Sie den Einsatz von Originalersatzteilen. Die Nichtbeachtung dieser Hinweise kann die Sicherheit des Gerätes in Frage stellen.

- Soll das Gerät nicht mehr verwendet werden empfehlen wir, dieses durch Durchschneiden des Versorgungskabels, nach Herausziehen desselben aus der Steckdose, unbrauchbar zu machen. Ferner raten wir, jene Geräteteile zu vernichten, die vor allem für Kinder, die das unbrauchbare Gerät zum Spielen benutzen könnten, eine Gefahr darstellen.

- Das Glaskeramikkochfeld ist beständig gegen Temperaturschocks, wie auch gegen mechanische Schocks. Dennoch kann es durch Stöße bzw. Aufprall von spitzen Gegenständen zerbrechen. Schalten Sie das Gerät in diesem Falle umgehend vom Stromnetz und wenden Sie sich zwecks Reparatur des Kochfeldes an eine zuständige Kundendienststelle.

- Bitte berücksichtigen Sie, dass die Kochzonen noch für mindestens 30 Minuten nach Ausschalten heiß bleiben; achten Sie deshalb darauf, dass nichts unbeabsichtigt auf diese heißen Flächen abgelegt bzw. abgestellt wird.

- Schalten Sie die Kochstellen nicht ein, wenn auf dem Kochfeld Alu- oder Klarsichtfolie liegen sollte.

- Stützen Sie sich nicht auf heiße Kochzonen.

- Achten Sie bitte bei Gebrauch von kleinen Elektrogeräten darauf, dass das Kabel keine heißen Stellen berührt.

- Stellen Sie Stieltöpfe und Pfannen immer mit nach innen gerichteten Griffen auf die Kochstelle, um jegliches Risiko durch unbeabsichtigtes Anstoßen auszuschließen.

Erste Inbetriebnahme: Der auf die Dichtungen aufgetragene Leim könnte Fettspuren auf dem Glas hinterlassen. Wir empfehlen Ihnen, diese vor Einsatz des Gerätes mit einem herkömmlichen Reinigungsmittel (eine nicht scheuernde Poliercreme) zu entfernen. Während der ersten Betriebsstunden könnte ein Geruch verbrannten Gummis zu vernehmen sein. Dies wird sich nach kurzer Zeit geben.

Installation und Befestigung

Die nachstehend aufgeführten Anweisungen sind an den Fachinstallateur gerichtet und gelten als Leitlinien zur korrekten technischen Installation, Einstellung und Wartung gemäß den geltenden Richtlinien.

Wichtig: Vor jeder Reinigung und Pflege muss das Kochfeld vom Stromnetz getrennt werden.

Installation

• Das Kochfeld kann auf einem Unterschrank installiert werden, an dem nur in der Arbeitsplatte ein entsprechender Ausschnitt vorzusehen ist.
• Das Material der Arbeitsplatte muss einer Temperaturbelastung von 100°C standhalten können.
• Das Kochfeld muss in einem Abstand von mindestens 40 mm von der dahinter liegenden Wand bzw. jeder anderen vertikalen Fläche angebracht werden, um eine geeignete Belüftung zu gewährleisten und ein Überhitzen der angrenzenden Flächen zu vermeiden.
• Soll das Kochfeld über einem Einbaubackofen installiert werden, muss letzterer mit einem Kühlsystem mit Zwangsbelüftung ausgestattet sein.
• Das Kochfeld sollte nicht über einem Geschirrspüler installiert werden. Sollte dies jedoch unvermeidlich sein, ist zur Abdichtung ein Zwischenteil zwischen Kochfeld und Geschirrspüler zu installieren.

590 48 520 560 +/- 1 490 +/- 1

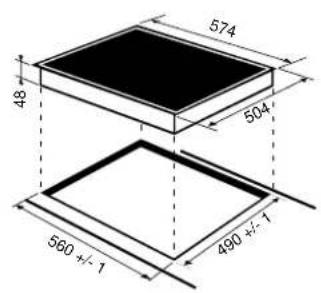

574 48 504 560 +/- 1 490 +/- 1

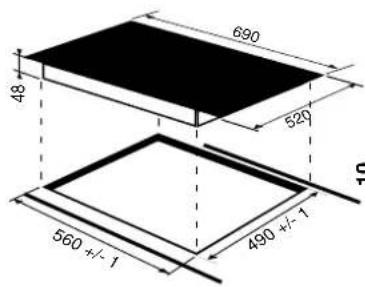

690 48 529 10 560 +/- 1 490 +/- 1

Einzuhaltender Abstand zwischen Kochmulde en het meubel

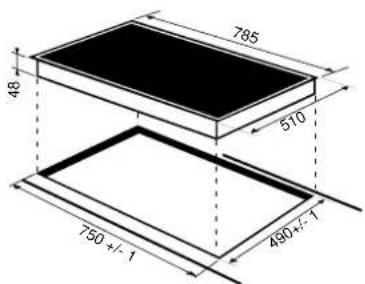

785 48 510 750 +/- 1 490 +/- 1

Befestigung

Sehr wichtig: Das Glaskeramik-Kochfeld muss auf einer perfekt ebenen Stütz- bzw. Auflagefläche installiert werden. Durch unsachgemäße Befestigung hervorgerufene Verformungen könnten die Eigenschaften und Leistungen des Kochfeldes beeinträchtigen.

Die Befestigungsklammern werden mittels Schrauben angeschraubt (siehe Schema).

Diese Schrauben müssen jederzeit zugänglich sein. Setzen Sie das Kochfeld durch leichtes Andrücken des gesamten umlaufenden Randes in den Möbelausschnitt, damit es vorschriftsmäßig auf der gesamten Auflagefläche aufstützt.

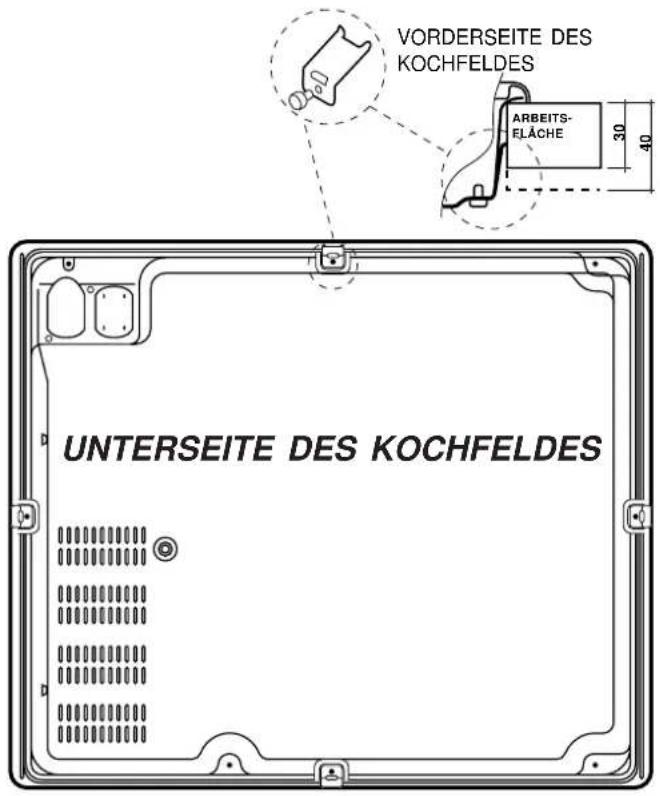

MONTAGE DER KLAMMERN AN DER UNTERSEITE

VORDERSEITE DES KOCHFELDES ARBEITS- FLÄCHE 30 40 UNTERSEITE DES KOCHFELDES

Stromanschluss

• Die elektrische Sicherheit dieses Gerätes ist nur dann gewährleistet, wenn es sachgemäß und gemäß den geltenden Sicherheitsvorschriften an eine Erdungsanlage angeschlossen wird. Die Gegebenheit dieser grundlegenden Sicherheitsanforderung muss überprüft werden, im Zweifelsfalle ist eine Kontrolle der Anlage durch Fachpersonal anzufordern.
- Der Hersteller kann für eventuelle, durch Fehlen einer Erdungsanlage verursachte Schäden nicht verantwortlich gemacht werden.
- Vor Anschluss des Gerätes kontrollieren Sie bitte, dass die auf dem Typenschild angegebenen Daten mit den Eigenschaften des Versorgungsnetzes übereinstimmen.
- Vergewissern Sie sich davon, dass die elektrische Leistung der Anlage und der Steckdosen der maximalen, auf dem Typenschild angegebenen Höchstleistung des Gerätes entspricht. Im Zweifelsfalle ziehen Sie bitte einen Fachmann zu Rate.

Bei jeder Wartungs- oder Reinigungsmaßnahme ist das Gerät vom Stromnetz zu trennen.

Der Anschluss des Kochfeldes an das Stromnetz muss mittels eines Anschlussgehäuses vorgenommen werden: soll das Gerät direkt an das Stromnetz angeschlossen werden, ist zwischen Stromnetz und Gerät ein leicht zugänglicher, allpoliger Schalter mit einer Kontaktweite von mindestens 3 mm zwischenzuschalten.

Nur für Modelle mit Versorgungskabel

Einige Modelle werden mit einem Einphasen-Versorgungskabel bestückt geliefert. Diese Modelle dürfen demnach nur an ein Einphasennetz angeschlossen werden. Achten Sie bitte auf die Farben der Anschlussdrähte gemäß beigefügtem Schaltplan.

Elektrischer Anschluss	SpannungFrequenz	Schmelz-sicherungenQuerschnitte
	FR-BE-AT-DE-GR-ES-IL-IT-NZ-PT-GP-CH-MA-LU-IE-FI-SE-IS-GB-NL-DK230V - 1+N~ 50HzCY-MT-AU-NZ-KW240V - 1+N~ 50Hz	25A *2,5 mm2
	FR-BE-NO230V - 2 ~ 50Hz
BR=BRUN,BL=BLEUBR=BRUIN, BL=BLAUW	BR=BRAUN, BL=BLAUBR=BROWN, BL=BLUE
* Anwendung des Gleichzeitigkeitsfaktors nach CEI 60335-2-6

Nur für Modelle ohne Versorgungskabel

Einige Modelle sind nicht mit einem Versorgungskabel ausgestattet, da das Kabel je nach der Art des Elektroanschlusses zu bemessen ist (siehe nachfolgende Anschlusstabelle). Schließen Sie das Kabel wie folgt an:

• Heben Sie unter Zuhilfenahme eines Schraubenziehers die seitlichen Zungen des Klemmengehäusedeckels an.
• Ziehen Sie den Deckel des Klemmengehäuses ab.

Verlegen Sie nun das Versorgungskabel wie folgt:

• Schrauben Sie die Schraube der Kabelklemme sowie die der Kontakte aus.
• Zur Erstellung des gewünschten Elektroanschlusses (siehe Tabelle) verwenden Sie bitte die im Gehäuse befindlichen Brücken. Verlegen Sie die Drähte des Versorgungskabels so wie in der Tabelle angegeben.
• Schließen Sie diese dann an und ziehen Sie abschließend sämtliche Klemmenschrauben fest an.
• Befestigen Sie nun das Versorgungskabel in der entsprechenden Kabelklemme und schließen Sie den Deckel.

Elektrischer Anschluss	Spannung Frequenz	Schmelz-sicherungen Querschnitte
	FR-AT-BE-DE-GP--ES-IE-IL-IS-IT-LU-RE-FI-GB-GR-PT--SE-MA-NZ230V-1+N~50 Hz	25 A*2,5 mm2
	FR-BE-NO230V-2~50/60 Hz	25 A*2,5 mm2
	FR-BE-CH-DE-AT--ES-IL-IT-NZ-PT-MA- LU-SE-IS-NL400V2-N~50 Hz	16 A*1,5 mm2
	FR-BE-NO230V3~50 Hz	16 A*1,5 mm2
	FR-AT-BE-DE-ES-IL-IS-IT-LU-PT-SE-MA-NZ-CH-DK-N-L400V3+N~50 Hz	16 A*1,5 mm2
	NL230V2+2-N~50 Hz	16 A*1,5 mm2
	CY-AU-NZ-KW-MT240V-1+N~50 Hz	25 A*2,5 mm2
* Anwendung des Gleichzeitigkeitsfaktors nach CEI 60335-2-6

* Anwendung des Gleichzeitigkeitsfaktors nach CEI 60335-2-6

CE

Dieses Gerät entspricht den folgenden EG-Richtlinien:

• 73/23/EWG vom 19.02.73 (Niederspannung) und nachfolgenden Änderungen;
• 89/336/EWG vom 03.05.89 (Niederspannung) und nachfolgenden Änderungen;
• 93/68/EWG vom 22.07.93 (Niederspannung) und nachfolgenden Änderungen;

Wichtiger Hinweis: Wird das Kochfeld über einem Einbaubackofen installiert, müssen die Elektroanschlüsse (der des Kochfeldes und der des Backofens) getrennt vorgenommen werden, und dies nicht nur aus Sicherheitsgründen, sondern auch um den Backofen, falls nötig, leichter herausziehen zu können.

Beschreibung der Kochzonen

Die Halogen-Heizelemente

Bei dieser Art von Heizelementen erfolgt die Wärmeübertragung mittels Strahlung der in diesen Heizelementen befindlichen Halogenlampe. Diese werden besonders geschätzt wegen ihrer Eigenschaften, die den typischen Eigenschaften des Gases nahekommen: sofortige Reaktion auf die jeweiligen Einstellungen, umgehende Anzeige der Leistungsstufe.

Die Strahlungsheizelemente

Bei dieser Art von Heizelementen handelt es sich um Heizkörper, die aus einer Vielzahl an Ringen bzw. Spiralen bestehen, die eine optimale Wärmeverteilung über den gesamten Topfboden gewährleisten, und somit bestmögliche Garergebnisse bei Niedrigtemperaturen ermöglichen. Schmorgerichte, Soßen oder aufzuwärmende Fertiggerichte.

KOCHFELDER KBT 6124 D KBT 6114 D KBT 6004
Kochzonen	Leistung(in W)	Durchmesser(in mm)	Leistung(in W)	Durchmesser(in mm)	Leistung(in W)	Durchmesser(in mm)
Hinten links	RD 1100/2500	140/230 RD 1000	2300 120/210	R 2300 210
Vorne links	R 600 100	R 1200	140	R 1200	140
Hinten rechts	R 1400 160	R 1400	160	R 1400	160
Vorne rechts	R 1800 180	R 1800	180	R 1800	180
Gesamtleistung	6300		6700		6700
	H = Halogen-Kochzone, R = einfache Strahlerkochzone, RO = ovale Strahlerkochzone,RD = Doppel- Strahlerkochzone, RT = dreifache Strahlerkochzone

KOCHFELDER	KBT 6024 DO KBT 6013 T			KBT 6011 DH
Kochzonen	Leistung (in W)	Durchmesser (in mm)	Leistung (in W)	Durchmesser (in mm)	Leistung (in W)	Durchmesser (in mm)
Hinten links	R 1400	160	RT750/1750/2700	270	H 2400	230
Vorne links	RO 1000/1800	210			R 1200	140
Hinten rechts	RD 1000/2200	210	R 600 100	R 1400	160
Vorne rechts	R 1200	140	R 1800	180	RD 700/1700	180
Gesamtleistung	6600		5100		6700
	H = Halogen-Kochzone, R = einfache Strahlerkochzone, RO = ovale Strahlerkochzone, RD = Doppel- Strahlerkochzone, RT = dreifache Strahlerkochzone

KOCHFELDER	KBT 6001 H		KBT 8134 DO		KOT 7134 DO
Kochzonen	Leistung (in W)	Durchmesser (in mm)	Leistung (in W)	Durchmesser (in mm)	Leistung (in W)	Durchmesser (in mm)
Hinten links	H 2500	230	R 1200	140	RD 1000/2300	230
Vorne links	R 1200	140	R 2300	210	R 1400	160
Hinten rechts	R 1400	160	RO 1500/2400	230	RO 1100/2000	210
Vorne rechts	R 1800	180	R 1400	160	R 600	100
Gesamtleistung	6900		7300		6300
	H = Halogen-Kochzone, R = einfache Strahlerkochzone, RO = ovale Strahlerkochzone, RD = Doppel- Strahlerkochzone, RT = dreifache Strahlerkochzone

Die nachstehende Tabelle liefert nützliche Hinweise zum optimalen Einsatz der verschiedenen Kochzonen.

Leistung	Garart
1	Schmelzen von Butter, Schokolade
2	Erhitzen von Flüssigkeiten
3
4	Zubereitung von Cremes und Soßen
5	Suppenfleisch, Kalbsragout, Süßspeisen
6	Reis- oder Nudelgerichte
7	Garen bei starker Hitze: Steaks, Fisch, Omeletts
8
9	Fritieren

Ein jede Kochzone wird über

• eine Bedienungstaste, deren Aufdruck eine Reproduktion des Designs der entsprechenden Kochzone darstellt,
• und über einen Leistungsregler, bestehend aus einer Doppeltaste (+,-) aktiviert.

Durch Betätigen einer entsprechenden Taste können die Kochzonen (konzentrisch oder oval) erweitert werden.

Die Restwärmeanzeigen bleiben auch nach Ausschalten der Kochzone noch so lange eingeschaltet, bis die Temperatur der entsprechenden Heizelemente unter 60°C absinkt (die Leistungsanzeige signalisiert H) um Sie auf die Gefahr, sich verbrennen zu können, aufmerksam zu machen.

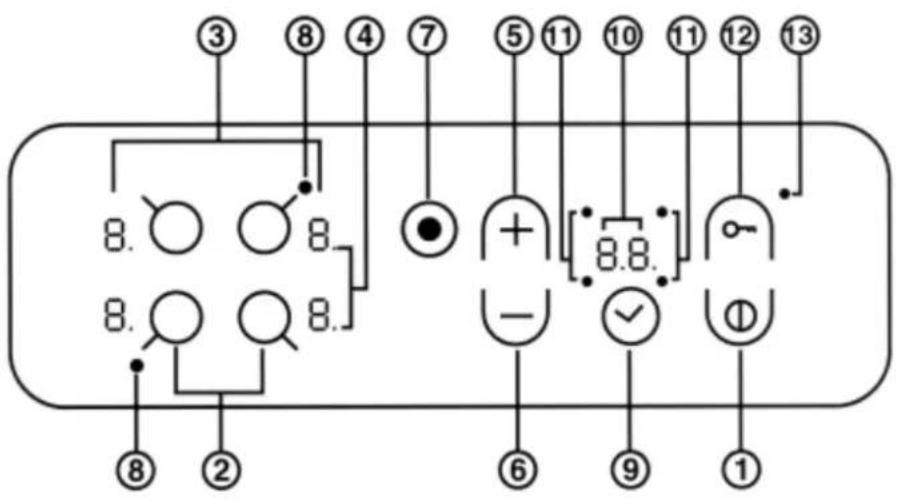

Die Schaltelemente

③ ⑧ ④ ⑦ ⑤ ⑪ ⑩ ⑪ ⑫ ⑬ 8. ○ ○ 8. 8. ○ ○ 8. ⑧ ② ⑥ ⑨ ① + [●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●

1. EIN/AUS-Taste
2. Kochzonen-Wählschalter
3. Leistungsanzeige (0 - 9) und Restwärmeanzeige (H)

4. Anzeige zur Wahl einer Kochzone:

5. eingeschaltet: die entsprechende Kochzone wurde gewählt und kann eingestellt bzw. reguliert werden,

6. ausgeschaltet: die entsprechende Kochzone wurde nicht gewählt; es kann demnach keine Einstellung erfolgen.

7. Taste zur Erhöhung der Leistung:

8. Taste zur Verringerung der Leistung:

9. Taste zur Erweiterung der erweiterbaren Kochzone bzw. Kochzonen (konzentrisch oder oval): befindlich auf den Kochfeldern, die mit 1 oder 2 erweiterbaren Kochzonen ausgestattet sind.

10. Betriebsanzeigeleuchte der erweiterten Kochzonenfläche (konzentrisch oder oval): befindlich neben einer jeden erweiterbaren Kochzone
11. Taste zur Einstellung der Minutenuhr zwecks Programmierung einer Garzeit (nur bei den Modellen, die mit einer solchen Minutenuhr bestückt sind).
12. Anzeige der programmierten Garzeit
    11.Betriebsanzeigeleuchte der programmierten Kochzone
13. Taste zur Sperre der Schaltelemente
14. Anzeigelleuchte "Sperre"

HINWEIS

• Die Taste zur Erweiterung der erweiterbaren Kochzone bzw. der Kochzonen (7), sowie die entsprechenden Anzeigeleuchten (8) befindet sich nur auf den Kochfeldern, die mit (konzentrisch oder oval) erweiterbaren Kochzonen ausgerüstet sind.
  • Die Taste zur Einstellung der Minutenuhr (9), die Garzeit-Anzeigen (19), die Betriebs-Kontrollleuchten (11) sind nur bei den Modellen vorhanden, die mit einer Minutenuhr ausgerüstet sind.

Wird das Kochfeld an das Stromnetz angeschlossen, ertönt nach einigen Sekunden ein kurzes, akustisches Signal: nur daraufhin kann das Kochfeld eingeschaltet werden.

Einschalten des Kochfeldes

Das Kochfeld wird über die Taste (für 3 Sekunden gedrückt halten) eingeschaltet.

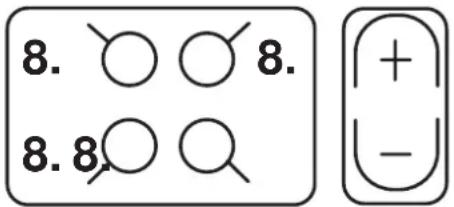

Betriebsweise der Kochzonen

Eine jede Kochzone wird über eine Bedienungstaste und über einen aus einer Doppeltaste (+,-) bestehenden Leistungsregler eingeschaltet.

8. ○ ○ 8. 8.8 ○ (+) -

Einschalten einer Kochzone

• Um eine Kochzone einzuschalten, berühren Sie die entsprechende Bedienungstaste und stellen daraufhin über die Tasten "+" und "-" die gewünschte Leistungsstufe (0 - 9) ein.
• Um direkt die maximale Leistung (9) einzustellen, drücken Sie kurz auf "-".

• Es besteht die Möglichkeit, die Aufheizzeit einer Kochzone zu beschleunigen; verfahren Sie hierzu wie folgt:

• Stellen Sie die Kochzonenleistung auf die höchste Stufe (9) ein;

• drücken Sie daraufhin die Taste "+": auf der Leistungsanzeige erscheint "A";
• nun kann die zum Garen des Gargutes gewünschte Leistungsstufe (zum Beispiel 5) eingestellt werden.

Wird diese Temperatur erreicht, schaltet sich die Schnellaufheiz-Funktion automatisch aus; das Gargut kocht normal auf Leistung 5 weiter.

Betriebsweise der erweiterbaren Kochzonen

(soweit das Kochfeld mit erweiterbaren Kochzonen ausgerüstet ist, siehe letzte Seite)

1. Drücken Sie die Bedienungstaste, die der gewünschten Kochzone entspricht.
2. Stellen Sie über die Tasten "+" und "-" die gewünschte Leistungsstufe (0 - 9) ein,
3. drücken Sie die Taste Ⓞ, um die Kochzone in ihrer gesamten Größe einzuschalten.

Um auf die verkleinerte Kochzone zurückzuschalten, drücken Sie erneut auf die zur Erweiterung der Zone gedrückte Taste. Die neben der erweiterten Kochzone befindliche Betriebsanzeigeleuchte bleibt während der gesamten Betriebszeit der großen Kochzonenfläche eingeschaltet.

KBT 6013 T

Drücken Sie einmal auf die Taste ● schalten Sie die "mittelgroße" Kochzonenfläche ein, drücken Sie zweimal auf diese Taste, dann schalten Sie die "große" Kochzonenfläche ein. Um auf eine kleinere Kochzone zurückzuschalten, drücken Sie erneut die Taste ^© .

Ausschalten einer Kochzone

Um eine Kochzone auszuschalten, wählen Sie diese zuerst über die entsprechende Bedienungstaste und:

• drücken dann gleichzeitig die Tasten "+" und "-" : Die Leistung sinkt sofort auf 0, die Kochzone wird ausgeschaltet;
• oder Sie drücken Sie die Taste "-": die Kochzonenleistung sinkt allmählich bis zum völligen Abschalten.

Ausschalten des Kochfeldes

Drücken Sie die Taste Ⓐ das Kochfeld wird ausgeschaltet.

Sollten die Schaltelemente gesperrt worden sein (siehe nachfolgenden Abschnitt), bleiben diese auch bei Wiedereinschalten des Gerätes gesperrt. Um eine Kochzone in Betrieb nehmen zu können, müssen die Schaltelemente zuerst wieder freigegeben werden.

Sperre der Schaltelemente

Während der Betriebszeit des Kochfeldes kann das Bedienpaneel gesperrt werden, um irrtümliche Einstellungsänderungen zu verhindern (durch Kinder, bei der Reinigung usw.).

Ein kurzer Druck auf die Tasteogenügt, die neben der Taste befindliche Kontrollleuchte leuchtet auf und die Schaltelemente werden freigegeben.

Um die Heizleistung zu ändern, oder den Gargang zu unterbrechen, müssen die Schaltelemente freigegeben werden: Drücken Sie die Taste: die Kontrollleuchte erlischt, die Schaltelemente werden freigegeben.

Um erneut die Einstellung bzw. Regulierung einer Kochzone zu ermöglichen, ist diese mittels der entsprechenden Bedienungstaste zu wählen.

Programmierung einer Garzeit

KBT 6124 D - KBT 6114 D - KBT 8134 DO KOT 7134 DO

Es ist möglich, eine der Kochzonen für eine Garzeit von 1 - 99 Minuten zu programmieren. Verfahren Sie hierzu wie folgt:

• Wählen Sie die Kochzone über die entsprechende Bedienungstaste,

• stellen Sie über die Tasten "+" und "-" die gewünschte Leistungsstufe ein,

• drücken Sie die Programmiertaste √,

• stellen Sie über die Tasten "+" und "-" die gewünschte Garzeit ein,
• bestätigen Sie die Einstellung durch nochmaligen

Druck auf die Taste √.

Die Restgarzeit wird unverzüglich berechnet.

Ist die programmierte Garzeit abgelaufen, ertönt (1 Minute lang) ein akustisches Signal und die Kochzone wird automatisch ausgeschaltet.

Sicherheitsvorrichtungen

Tonsignal

Kleinere Betriebsanomalien, verursacht durch:

• Gegenstände (Topf, Besteck usw.), die für länger als 10 Sekunden auf dem Schaltfeld liegen,
• Flüssigkeit, die über das Schaltfeld gegossen wurde,
• ein zu langer Druck auf das Schaltfeld usw.

können ein akustisches Signal auslösen und das Ausschalten des Kochfeldes bewirken.

Um dieses auszuschalten, muss der Grund der Störung beseitigt werden.

Um das Kochfeld wieder benutzen zu können, muss es neu eingeschaltet, und die gewünschte Kochzone erneut gewählt werden. Auch die erforderliche Leistungsstufe ist erneut einzustellen.

Sicherheitsschalter

Das Gerät ist mit einer Sicherheitsautomatik ausgestattet, die nach einem gewissen Zeitintervall (siehe Tabelle) je nach der eingestellten Leistungsstufe anspricht. Bei Auftreten eines solchen Sicherheitsintervalls schaltet die Display-Leistungsanzeige auf "0".

Beispiel: Die hintere, rechte Kochzone wurde auf Stufe 5 eingestellt, und die vordere, linke Kochzone auf 2. Die hintere, rechte Kochzone schaltet sich nach einer Betriebszeit von 4 Stunden aus, die vordere, linke Kochzone dagegen nach einer Betriebszeit von 6 Stunden.

Um die Schaltelemente zu entsperren, muss das Kochfeld mittels der Taste ① ausgeschaltet werden.

Heizleistung	Beschränkung der Funktionsdauer in Stunden
1-2 6
3-4 5
5	4
6-7-8 1,5
9	1,5

Überhitzung

Ein anhaltender Einsatz des Kochfeldes kann ein Überhitzen der elektronischen Komponenten bewirken. In einem solchen Fall schaltet eine Überhitzungsschutzvorrichtung die vorderen Kochzonen zeitweilig auf eine reduzierte Leistung (Stufe 3), bis die Temperatur nicht auf einen annehmbaren Wert gesunken ist.

Praktische Ratschläge zum Einsatz des Gerätes Ihr Kochfeld gibt Ihnen sein Bestes, wenn Sie beim Kochen bzw. bei der Zubereitung von Speisen einige grundlegende Regeln beachten.

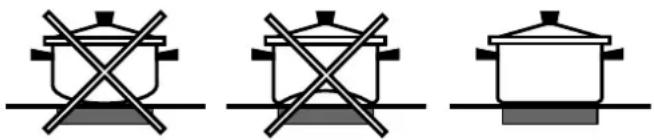

- Benutzen Sie Kochgeschirr mit flachem Boden, um sicher zu sein, dass er ganz auf der Heizfläche aufliegt.

- Benutzen Sie Kochgeschirr, dessen Durchmesser mit dem der Kochzone übereinstimmt, d.h. dessen Boden die Kochzone ganz bedeckt, und somit die gesamte Wärme genutzt wird.

• Achten Sie darauf, dass der Boden des Kochgeschirrs trocken und sauber ist; nur so ist ein perfektes Aufliegen des Geschirrbodens, sowie eine lange Lebensdauer von Kochzone und Geschirr gewährleistet.
• Vermeiden Sie den Einsatz von Kochgeschirr, das auch auf Gasflammen verwendet wird. Die äußerst hohe Hitzekonzentration der Gasbrenner könnte die Topfböden leicht verformen, demnach würden bei Einsatz desselben Geschirrs auf Glaskeramik-Kochfeldern die gewünschten optimalen Ergebnisse niemals erreicht.
• Lassen Sie niemals eine Kochzone eingeschaltet, wenn kein Topf darauf steht. Auf diese Weise würde die Kochzone in kürzester Zeit auf Höchsttemperatur gebracht, was Schäden an den Heizelementen zur Folge haben könnte.
• Das Glaskeramikkochfeld ist beständig gegen Temperaturschocks, wie auch gegen mechanische Schocks. Dennoch kann es durch Stöße bzw. Aufprall von spitzen Gegenständen zerbrechen. Schalten Sie das Gerät in diesem Falle umgehend vom Stromnetz und wenden Sie sich zwecks Reparatur des Kochfeldes an eine zuständige Kundendienststelle.

Halten Sie das Kochfeld stets sauber. Stellen Sie vor der Reinigung sicher, dass die Kochzonen ausgeschaltet und erkaltet sind.

Edelstahlrahmen (nur an verschiedenen Modellen)

Auf den Edelstahlteilen könnten Flecken zurückbleiben, sollte stark kalkhaltiges Wasser oder ein scharfes (phosphorhaltiges) Spülmittel für längere Zeit darauf stehenbleiben. Es ist ratsam, das Kochfeld nach der Reinigung gut nachzuspülen und abzutrocknen. Wird versehentlich Wasser darauf verschüttet, muss es sofort sorgsam getrocknet werden.

Reinigung und Pflege des Kochfeldes

Die als Heizfläche eingesetzte Glaskeramikplatte ist vollkommen glatt und porenfrei; sie ist beständig gegen Temperaturschocks, wie auch gegen mechanische Schocks. Damit ihre ursprünglichen Eigenschaften erhalten bleiben, empfehlen wir folgende Pflege:

• Zur täglichen Pflege genügt es, die Platte mit einem feuchten Schwamm abzuwischen und mit Küchenpapier abzutrocknen.
• Bei besonders starker Verschmutzung sollte ein spezielles Reinigungsmittel für Glaskeramik verwendet werden, anschließend mit Wasser abspülen und sorgfältig abtrocknen.
• Starke Verschmutzungen lassen sich mit einem Schaber (Klingenschaber) entfernen. Sie sollten so schnell wie möglich - und nicht erst nach Abkühlung des Kochfeldes - entfernt werden, um zu vermeiden, dass sich die Verschmutzungen festsetzen. Gute Ergebnisse lassen sich auch mit einem für Glaskeramik geeigneten Spezialschwamm aus Edelstahlwolle , und einer einfachen Spüllauge erzielen.
• Nach der Reinigung kann das Kochfeld mit einem Pflegeprodukt nachbehandelt werden: Der unsichtbare Schutzfilm, der ein solches Produkt hinterlässt, schützt die Oberfläche vor eventuell übergekochten Speisen. Es empfiehlt sich, die Platte erst zu reinigen, wenn sie abgekühlt ist.
• Achten Sie darauf, das Kochfeld nach der Reinigung stets mit klarem Wasser abzuspülen und anschließend abzutrocknen. Rückstände der Reinigungsmittel könnten sich nämlich bei der nächsten Benutzung des Kochfeldes ihrerseits festsetzen.

Wichtige Empfehlungen

• Der Einsatz von Scheuermitteln oder scharfen oder chemischen Reinigungsmitteln, wie Backofensprays, Fleckenentferner, Rostentfernungsmittel, Reiniger in Pulverform und Scheuerschwämme, die die Oberfläche des Kochfeldes hoffnungslos beschädigen würden, ist absolut zu vermeiden.
• Halten Sie sämtliche Gegenstände, die schmelzen könnten wie: Plastikteile oder Kunststoffe, sowie Zucker oder stark zuckerhaltige Speisen von dem Kochfeld fern. Sollten derartige Materialien dennoch auf dem Kochfeld geschmolzen sein, müssen sie sofort mit einem Schaber (Klingenschaber) von der noch heißen Kochzone entfernt werden.
• Das Kochfeld ist ausschließlich zum Kochen zu verwenden. Legen Sie nichts darauf ab, wenn es sich nicht in Gebrauch befindet. Verwenden Sie das Kochfeld nicht als Ablage (z.B. für Besteck, Töpfe, Küchentücher usw.) und auch nicht als Unterlage zum Schneiden.
• Aluverpackungen, Klarsichtfolie, Behältnisse aus Plastik dürfen niemals auf die heißen oder auch nur noch lauwarmen Oberflächen gelegt bzw. gestellt werden.
• Verwenden Sie zur Reinigung des Kochfeldes keine Dampf- oder Hochdruckreinigungsgeräte.
