BEDIENUNGSANLEITUNG AI 221100 GAGGENAU

AI 220190/220100/220120 AI 221100/221120 Gaggenau de Gebrauchs- und Montageanleitung en Operating and installation instructions fr Mode d’emploi et notice de montage nl Gebruiksaanwijzing en montagevoorschrift it Istruzioni d’uso e per il montaggio es Instrucciones de uso y de montaje pt Instruções de serviçio e de montagem2 Abb. 1 GAS Abb. 1 ELEKTRO de Seite 03 –18 en page 19 – 34 fr page 35 – 50 nl pagina 51 – 66 it pagina 67 – 082 es página 83 – 098 pt página 99 – 1143 Gebrauchsanleitung Allgemeine Informationen 4 Hinweise zum Umweltschutz 4 Vor dem ersten Benutzen 4 Sicherheitshinweise 5 Bestimmungsgemäße Verwendung 5 Technische Sicherheit 5 Spezielle Hinweise für Gaskochgeräte 6 Sachgemäßer Gebrauch 7 Sachgemäße Montage 7 Betriebsarten 8 Abluftbetrieb 8 Umluftbetrieb 8 Bedienung 9 Reinigung und Pflege 11 Aus- und Einbau der Fettfilter 12 Aus- und Einbauen der Metall-Fettfilter 12 Ein- und Ausbauen des Aktivkohlefilters 12 Auswechseln der Lampen 13 Montageanleitung Montagehinweise 14 Rohrverbindung 14 Elektrischer Anschluss 15 Montage 16 Montagevorbereitung 16 Befestigung 17 Montage der Kaminverblendung 18 InhaltHinweise zum Umweltschutz Entsorgung der Transportverpackung Ihr neues Gerät wurde auf dem Weg zu Ihnen durch die Verpackung geschützt. Alle eingesetzten Materialien sind umweltverträglich und wieder verwertbar. Bitte helfen Sie mit und entsorgen Sie die Verpackung umweltgerecht. 몇 VERLETZUNGSGEFAHR Verpackungsteile können für Kinder gefährlich sein. Insbesondere durch Kunststofffolien und -beutel besteht Erstickungsgefahr. Bewahren Sie diese deshalb außerhalb der Reichweite von Kindern auf. Entsorgung des Altgerätes Altgeräte sind kein wertloser Abfall. Durch umweltgerechte Entsorgung können wertvolle Rohstoffe wiedergewonnen werden. Dieses Gerät ist entsprechend der europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (waste electrical and electronic equipment - WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor. Bevor Sie das Altgerät entsorgen, machen Sie es unbrauchbar. Geben Sie Ihr Altgerät auf keinen Fall in den Restmüll! Über aktuelle Entsorgungswege informieren Sie sich bitte bei Ihrem Fachhändler oder bei Ihrer Gemeindeverwaltung. Sorgen Sie dafür, dass das Altgerät bis zur Entsorgung kindersicher aufbewahrt wird. Vor dem ersten Benutzen Hinweis: Diese Gebrauchsanleitung gilt für mehrere Geräteausführungen. Es ist möglich, dass einzelne Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zutreffen. Bevor Sie das neue Gerät in Betrieb nehmen, lesen Sie bitte die Gebrauchsanleitung und besonders die Sicherheitshinweise sorgfältig durch und beachten Sie diese. Sie enthalten wichtige Informationen für Ihre Sicherheit sowie zum Gebrauch und zur Pflege des Gerätes. Bewahren Sie die Gebrauchs- und Montageanleitung gut auf und geben Sie sie einem eventuellen Nachbesitzer weiter. Störungen Wenn in der Anzeige ein F erscheint:

Siehe Abschnitt „Bedienung”. Wenn sich die Dunstabzugshaube nicht bedienen lässt:

Für ca. 1 Minute die Dunstabzugshaube durch Ziehen des Netzsteckers bzw. Ausschalten der Sicherung stromlos machen. Danach neu einschalten. Bei eventuellen Rückfragen oder Störungen, Kundendienst anrufen. (Siehe Kundendienststellenverzeichnis). Bei Anruf bitte angeben: Die Nummern sind auf dem Typenschild, nach Abnahme der Fettfilter, im Innenraum der Dunstabzugshaube zu finden. Tragen Sie die Nummern in obige Felder ein. Allgemeine Information

E-Nr. FDBestimmungsgemäße Verwendung

Diese Dunstabzugshaube entspricht den vorgeschriebenen Sicherheitsbestimmungen. Ein unsachgemäßer Gebrauch kann zu Schäden an Personen oder Sachen führen.

Die Dunstabzugshaube darf ausschließlich im Haushalt benutzt werden. Der Hersteller haftet nicht für Schäden, die durch unsachgemäßen Gebrauch oder falsche Bedienung verursacht werden.

Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die auf Nichtbeachtung der Sicherheitshinweise zurückzuführen sind. 몇 VERLETZUNGSGEFAHR Kinder nicht mit der Dunstabzugshaube spielen lassen! Erwachsene und Kinder dürfen nie unbeaufsichtigt das Gerät betreiben, – wenn sie körperlich oder geistig dazu nicht in der Lage sind, – oder wenn ihnen Wissen und Erfahrung fehlen, das Gerät richtig und sicher zu bedienen. Technische Sicherheit

Die Dunstabzugshaube hat das Werk in einwandfreiem Zustand verlassen. Kontrollieren Sie das Gerät dennoch vor der Montage auf sichtbare Schäden. Ist es beschädigt, dürfen Sie es nicht einbauen oder installieren!

Wird die Anschlussleitung der Dunstabzugshaube beschädigt, muss sie durch den Hersteller, seinen Kundendienst oder einer ähnlich qualifizierten Person ersetzt werden, um Gefährdungen zu vermeiden.

Montage (einschließlich elektrischer Anschluss), Wartung oder Reparatur der Dunstabzugshaube dürfen nur von einer Fachkraft durchgeführt werden. In jedem Fall muss die Dunstabzugshaube durch Ziehen des Netzsteckers oder Ausschalten der Sicherung stromlos gemacht werden!

Durch unsachgemäße Montage, Wartung oder Reparatur können erhebliche Gefahren für den Benutzer entstehen, für die der Hersteller nicht haftet.

Veränderungen des elektrischen oder mechanischen Aufbaus sind gefährlich und dürfen nicht vorgenommen werden! Sie können auch zu Fehlfunktionen an der Dunstabzugshaube führen. Gleichzeitiger Betrieb der Dunstabzugshaube mit einer raumluftabhängigen Feuerstätte

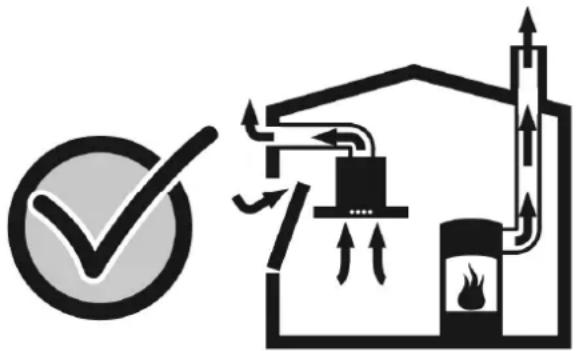

Raumluftabhängige Feuerstätten sind z.B gas-, öl-, holz-, oder kohlebetriebene Heizgeräte, Durchlauferhitzer, Warmwasserbereiter, Kochmulden oder Backöfen, die Verbrennungsluft aus dem Aufstellraum beziehen und deren Abgase durch einen Kamin ins Freie abgeführt werden. 몇 VERGIFTUNGSGEFAHR Bei gleichzeitigem Betrieb der Dunstabzugshaube mit einer raumluftabhängigen Feuerstätte besteht Vergiftungsgefahr durch zurückgesaugte Verbrennungsgase.

Ein gefahrloser Betrieb ist möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte 4Pa (0,04mbar) nicht überschreitet. Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z.B. in Türen, Fenstern, in Verbindung mit einem Zuluft-/ Abluftmauerkasten oder durch andere technische Maßnahmen, die zur Verbrennung benötigte Luft nachströmen kann.

Es muss daher immer für ausreichend Zuluft gesorgt werden.

Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher. Hinweis: Bei der Beurteilung muss immer der gesamte Lüftungsverbund der Wohnung beachtet werden. Ziehen Sie zur Beurteilung den Rat des zuständigen Schornsteinfeger-meisters hinzu.

Wird die Dunstabzugshaube ausschließlich im Umluftbetrieb eingesetzt, ist der Betrieb ohne Einschränkung möglich. Spezielle Hinweise für Gaskochgeräte

Bei der Montage über Gaskochstellen sind die national einschlägigen gesetzlichen Bestimmungen (zB in Deutschland: Technische Regeln Gasinstallation TRGI) zu beachten.

Es müssen die jeweils gültigen Einbauvorschriften und -hinweise der Gas- Gerätehersteller beachtet werden.

Bei der Montage ist zu beachten, dass sich nur eine Seite der Dunstbzugshaube direkt neben einem Hochschrank oder einer Wand befinden darf. Es besteht sonst die Gefahr eines Hitzestaus. Der Abstand zur Wand oder zum Hochschrank muss mindestens 50mm betragen. 몇 VERBRENNUNGSGEFAHR Betreiben Sie nicht mehr als zwei Gaskochstellen gleichzeitig über einen Zeitraum von max. 15 Minuten bei höchster Wärme-belastung. Durch die Hitzeeinwirkung besteht Verbrennungsgefahr beim Berühren der Gehäuseoberflächen!

Beachten Sie, dass ein Großbrenner mit mehr als 5 kW (Wok) der Leistung von zwei Gasbrennern entspricht.

Die Dunstabzugshaube kann durch die starke Hitzeeinwirkung beschädigt werden.

Betreiben Sie eine Gaskochstelle nie ohne aufgesetztes Kochgeschirr. Regeln Sie die Flamme so, dass sie nicht über das Kochgeschirr hinausragt.7 Sachgemäßer Gebrauch

Reinigen Sie die Dunstabzugshaube sorgfältig vor der ersten Inbetriebnahme.

Vor jeder Reinigung und Pflege ist die Dunstabzugshaube durch Ziehen des Netzsteckers oder Ausschalten der Sicherung stromlos zu machen.

Lampen (insbesondere Halogenlampen) werden bei Betrieb sehr heiß. Auch einige Zeit nach dem Ausschalten besteht noch Verbrennungsgefahr!

Vor jedem Lampenwechsel muss die Dunstabzugshaube stromlos gemacht werden und die Lampen müssen abgekühlt sein!

Betreiben Sie die Dunstabzugshaube nur mit eingesetzten Lampen.

Schalten Sie die Dunstabzugshaube immer ein, wenn eine Kochstelle benutzt wird. Bei nicht eingeschalteter Dunstabzugshaube kann sich Kondenswasser bilden. Dadurch können Korrosionsschäden am Gerät auftreten.

Stellen Sie keine Gegenstände auf der Dunstabzugshaube ab. 몇 BRANDGEFAHR Nicht unter der Dunstabzugshaube flambieren oder mit offener Flamme arbeiten. Die eingeschaltete Dunstabzugshaube zieht Flammen in den Filter. Durch Ablagerungen am Fettfilter besteht Brandgefahr!

Beaufsichtigen Sie Töpfe, Pfannen und Frittiergeräte, wenn Sie Speisen mit Ölen und Fetten, z.B. Pommes Frites, zubereiten. Überhitzte Öle oder Fette können sich leicht entzünden!

Durch regelmäßige Reinigung der Fettflter und den rechtzeitigen Wechsel des Aktiv- kohlefilters beugen Sie einer Brandgefahr vor.

Betreiben Sie die Dunstabzugshaube nie ohne Fettfilter. Sachgemäße Montage

Beachten sie die Herstellerangaben für das Kochgerät, ob der Betrieb einer Dunstabzugs- haube darüber möglich ist.

Sofern vom Hersteller des Kochgerätes keine größeren Sicherheitsabstände vorgegeben sind, gilt ein Mindestabstand – zwischen Elektrokochstellen und Unterkante der Dunstabzugshaube von 550 mm – zwischen Gaskochstellen (Oberkante Topfträger) und Unterkante der Dunstabzugshaube von 650 mm (siehe Abbildungen auf Seite 2)

Werden unterschiedliche Kochgeräte betrieben, gilt der größte angegebene Abstand.

Die Breite der Dunstabzugshaube muss der Breite der Kochstelle entsprechen.

Über einer Feuerstätte für feste Brennstoffe, von der eine Brandgefahr (z.B. Funkenflug) ausgehen kann, ist die Montage der Dunstabzugshaube nur dann zulässig, wenn die Feuerstätte eine geschlossene, nicht abnehmbare Abdeckung hat und die länderspezifischen Vorschriften eingehalten werden. Diese Einschränkung gilt nicht für Gas-Herde und Gas-Mulden.

Um Schäden an der Kochstelle zu vermeiden, muss diese bei der Montage der Dunstabzugshaube abgedeckt werden.• Die Dunstabzugshaube ist im Abluft- und Umluftbetrieb verwendbar. Die serienmäßige Einstellung ist Abluftbetrieb. Abluftbetrieb Die angesaugte Luft wird durch die Fettfilter gereinigt und durch ein Rohrsystem ins Freie geleitet. Gerätemaße Abluft Umluftbetrieb Die angesaugte Luft wird durch die Fettfilter gereinigt und durch ein Rohrsystem ins Freie geleitet. Um die Geruchsstoffe im Umluftbetrieb zu binden, muss ein Aktivkohlefilter eingebaut werden (siehe “Aus- und Einbau der Fettfiter”). Das komplette Montage-Set sowie die Ersatzfilter sind im Fachhandel, beim Kundendienst oder im Online-Shop erhältlich. Die Zubehör-Nummer finden Sie am Ende der Gebrauchsanleitung. Die Steckdose muss mindestens 170 mm unterhalb der Decke angebracht sein. Gerätemaße Umluft Betriebsarten

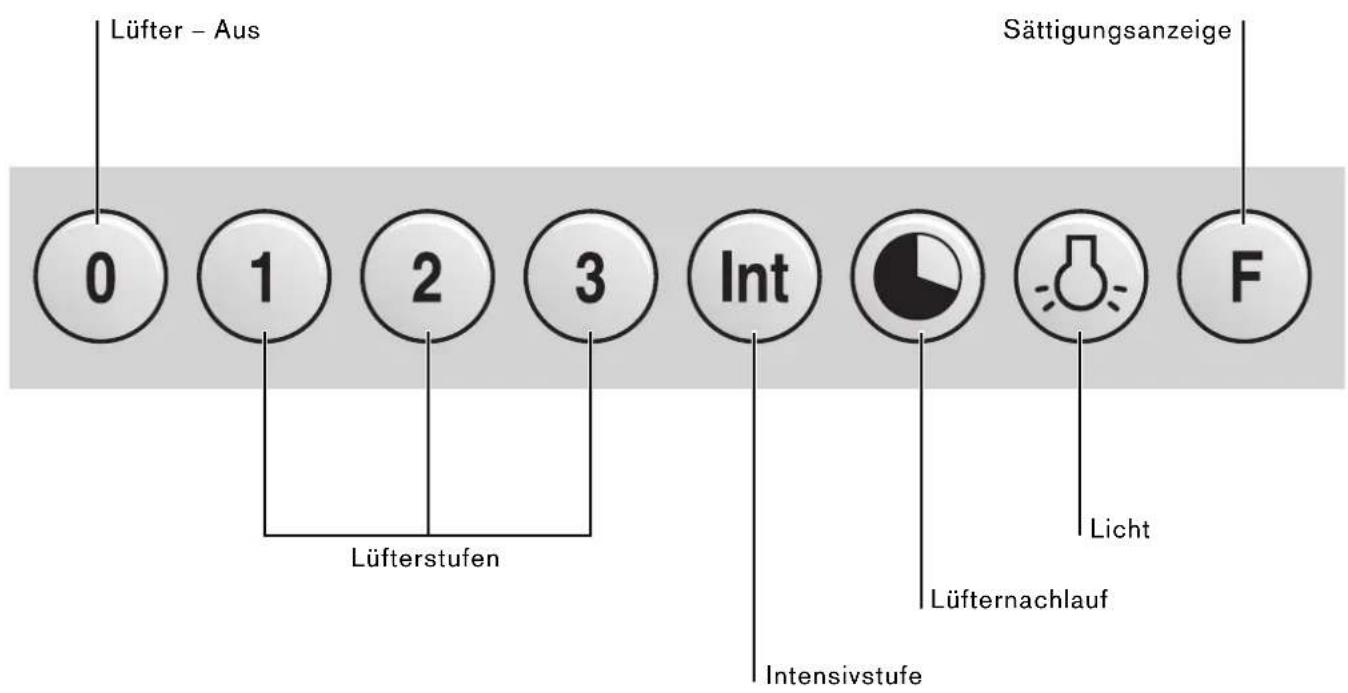

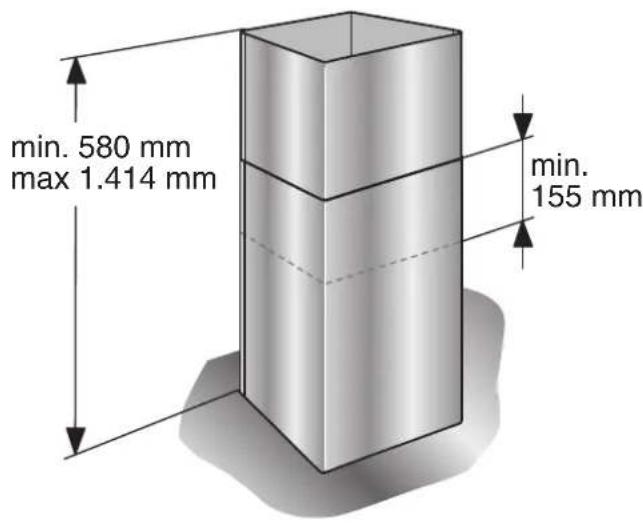

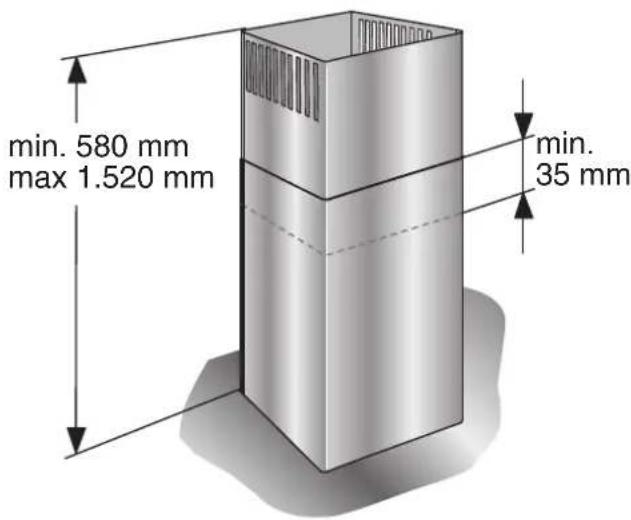

min. 155 mm min. 580 mm max 1.414 mm min. 35 mm min. 580 mm max 1.520 mm9 Bedienung Lüfter – Aus Sättigungsanzeige Licht Lüfternachlauf Intensivstufe Der Küchendunst wird am wirkungsvollsten beseitigt durch:

Einschalten der Dunstabzugshaube bei Kochbeginn.

Ausschalten der Dunstabzugshaube erst einige Minuten nach Kochende. Lüfterstufen Einschalten des Lüfters:

Drücken Sie die Taste 1, 2, 3 oder Int. Ausschalten des Lüfters:

Drücken Sie die Taste 0. Intensivstufe Durch die Intensivstufe wird die höchste Leistung erreicht. Sie wird kurzzeitig benötigt.

Beim Anbraten und Braten in der offenen Pfanne sollte die Taste Int für Intensivstufe gedrückt werden. Haben Sie die Haube durch Betätigen der Intensivstufe eingeschaltet, wird diese automatisch nach einer Dauer von 5 Minuten wieder ausgeschaltet.

Drücken Sie die Taste Int während die Haube in der Lüftungsstufe 1, 2 oder 3 betrieben wird, schaltet die Elektronik automatisch nach 5 Minuten auf die zuvor gewählte Lüftungsstufe zurück.

Möchten Sie die Intensivstufe vor Ablauf der 5 Minuten beenden, drücken Sie die Taste 0 („Motor aus“) oder eine andere Stufe. Die Absaugung der Wandhaube kann natürlich jederzeit mit der Taste 0 („Motor aus“) ausgeschaltet werden.10 Spezialfunktionen Intensiv-Zeitdauer:

Durch gleichzeitiges Betätigen der Int-Taste und der Tasten 1, 2 oder 3 können Sie die Zeitdauer der Intensiv-Stufe auf 3, 5 oder 10 Minuten einstellen und abspeichern; Auslieferungszustand sind fünf Minuten, d.h. Tastenkombination Int/Taste 2. Lüfternachlauf:

Der Nachlauf ist in einer beliebigen Stufe möglich. Drücken Sie zuerst die gewünschte Taste 1, 2, 3 oder Int und betätigen Sie dann die Taste . Die Nachlaufzeit beträgt für alle Stufen zehn Minuten. Nach diesen zehn Minuten schaltet sich die Lüftung automatisch ab, die Beleuchtung bleibt weiterhin an. Intervall-Lüftung:

Eine Besonderheit dieses Gerätes ist die Intervalllüftung. Dies ist ein automatisches periodisches Einschalten der Lüftung für jeweils fünf Minuten pro Stunde. Sie können diese Funktion durch gleich zeitiges Betätigen der Taste 0 und, je nach ge wünsch ter Absaugleistung, der Taste 1, 2 oder 3 ein schal ten. Diese Betriebsart wird durch wechselndes Leuchten des -Tasters mit der entsprechenden Stufen-Anzeige angezeigt. Die Intervall-Lüftung wird durch Drücken der Taste 0 ausgeschaltet. Beleuchtung:

Drücken Sie kurz die Taste zum Ein- und Ausschalten.

Die Beleuchtung kann zu jeder Zeit verwendet werden, auch wenn der Lüfter ausgeschaltet ist.

Einstellen der Helligkeit: Halten Sie die Taste gedrückt, bis die gewünschte Helligkeit erreicht ist. Sättigungsanzeige: F

Nach einer Betriebszeit von 30 Stunden blinkt die Fettfilter-Sättigungsanzeige F. Das Blinken dieser Kontrollleuchte signalisiert Ihnen, dass die Fettfilter gereinigt werden sollten. Selbstverständlich ist das Reinigen der Fettfilter jederzeit, auch ohne Blinken der Fettfilter-Sättigungsanzeige, möglich.

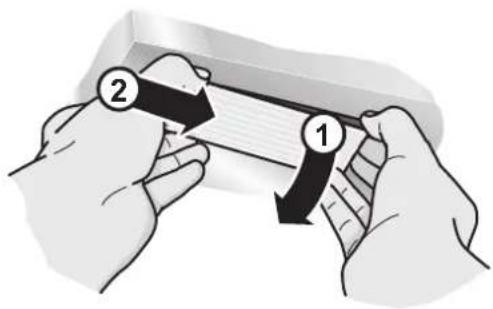

Zum Löschen der Anzeige drücken Sie die Taste F.11 몇 VERLETZUNGSGEFAHR Vor jeder Reinigung und Pflege ist die Dunst- abzugshaube durch Ziehen des Netzsteckers oder Ausschalten der Sicherung stromlos zu machen. Geräteoberflächen Hinweis: Beachten Sie die Garantiebestimmungen im beiliegenden Serviceheft.

Die Geräteoberflächen und Bedienelemente sind kratzempfindlich. Beachten Sie daher die folgenden Reinigungshinweise: – Vermeiden Sie die Reinigung der Dunst- abzugshaube mit trockenen Tüchern, kratzenden Schwämmen, Scheuermitteln sowie sand-, soda-, säure-, chloridhaltigen oder sonstigen aggressiven Reinigungs- mitteln. – Reinigen Sie die Geräteoberflächen und Bedienelemente nur mit einem weichen, feuchten Tuch, Spülmittel oder einem milden Fensterreiniger. – Kratzen Sie angetrocknete Verschmutzungen nicht ab, sondern weichen Sie diese mit einem feuchten Tuch auf. – Reinigen Sie im Bereich der Bedienele- mente vorsichtig, um ein Eindringen von Nässe in die Elektronik zu vermeiden. Hinweis: Reinigen Sie Edelstahloberflächen nur in Schliffrichtung! Verwenden Sie für die Bedientasten keinen Edelstahlreiniger! Hinweis zur Gerätepflege

Geeignete Reinigungs- und Pflegemittel für Ihr Gerät können Sie über die Hotline oder den Online-Shop (siehe Umschlagseite) beziehen. Metall-Fettfilter

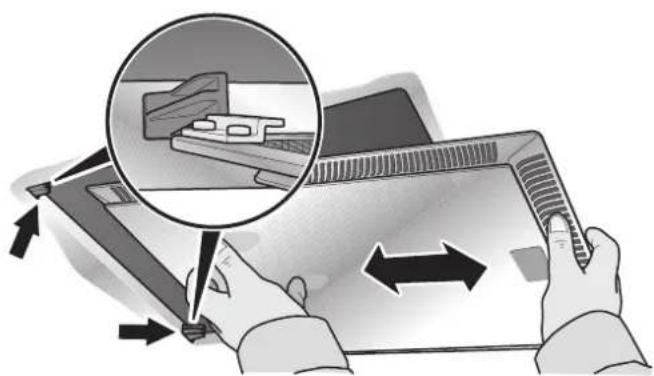

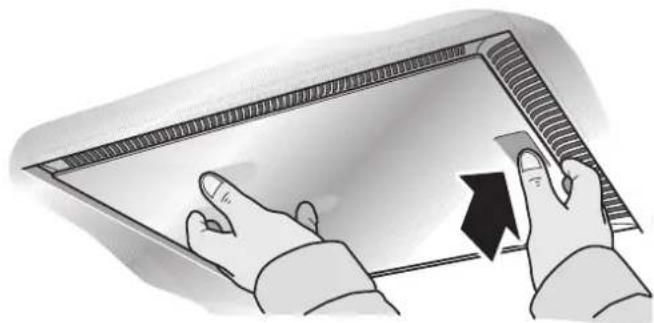

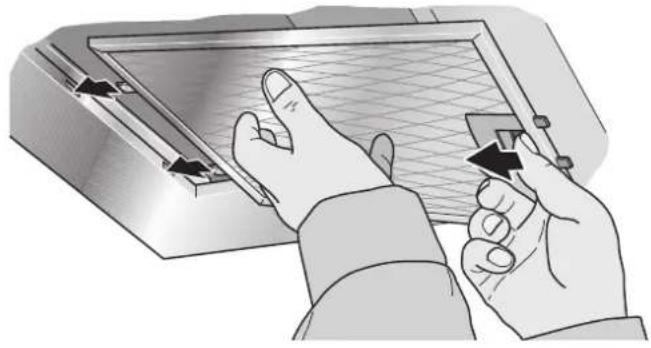

Die eingesetzten Metall-Fettfilter nehmen die fettigen Bestandteile des Küchendunstes auf.

Die Filtermatten bestehen aus unbrennbarem Metall. 몇 BRANDGEFAHR Bei zunehmender Sättigung der Filter mit fetthaltigen Rückständen erhöht sich die Entflammbarkeit. Außerdem kann die Funktion der Dunstabzugshaube beeinträchtigt werden.

Durch rechtzeitiges Reinigen der Metall- Fettfilter wird der Brandgefahr vorgebeugt.

Beim Reinigen der Fettfilter auch die zugänglichen Gehäuseteile mit einem feuchten Tuch von abgelagertem Fett reinigen. Reinigen der Metall-Fettfilter ...

Bei normalem Betrieb (täglich 1 bis 2 Stunden) müssen die Metall-Fettfilter 1x im Monat gereinigt werden. ... in der Spülmaschine

Das Reinigen der Metall-Fettfilter kann in der Geschirrspülmaschine erfolgen. Dabei können leichte Verfärbungen auftreten, die aber keinen Einfluss auf die Funktion der Fettfilter haben.

Die Filter müssen locker in der Geschirr- spülmaschine liegen. Sie dürfen nicht eingeklemmt sein.

Filter mit Randabsaugung müssen mit der Edelstahlseite nach oben in der Geschirrspül- maschine liegen. Hinweis: Stark gesättigte Metall-Fettfilter nicht zusammen mit Geschirr reinigen. ... von Hand

Beim Reinigen von Hand, die Fettfilter in heißer Spüllauge einweichen, abbürsten, gut ausspülen und abtropfen lassen.

Verwenden Sie keine aggressiven, säure- oder laugenhaltigen Reinigungsmittel.

Bei besonders hartnäckigen Verschmutzungen empfehlen wir die Reinigung mit einem speziellen Fettlöser-Spray. Dieses kann über den Online-Shop bestellt werden. Reinigung und Pflege12 몇 VERLETZUNGSGEFAHR Vor dem Ein- und Ausbau der Fettfilter ist die Dunstabzugshaube durch Ziehen des Netzsteckers oder Ausschalten der Sicherung stromlos zu machen. Aus- und Einbauen der Metall-Fettfilter 1 Öffnen Sie die Verriegelung und klappen Sie die Fettfilter ab. Fassen Sie dabei mit der anderen Hand unter die Fettfilter. (bei Filtern mit Randabsaugung) 2 Reinigen Sie die Fettfilter. 3 Setzen Sie die gereinigten Fettfilter wieder ein. Aktivkohlefilter

Aktivkohlefilter binden die Geruchsstoffe bei Umluftbetrieb.

Bei normalem Betrieb (täglich 1 bis 2 Stunden) müssen die Aktivkohlefilter ungefähr 2x im Jahr ausgetauscht werden.

Der Aktivkohlefilter ist im Fachhandel, beim Kundendienst oder im Online-Shop erhältlich (siehe Sonderzubehör). Verwenden Sie nur Originalfilter.

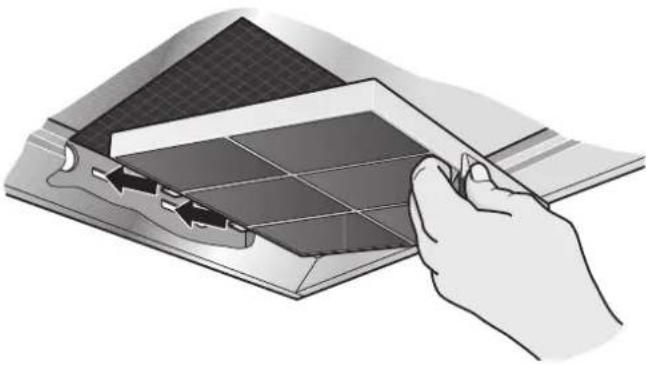

Aktivkohlefilter enthalten keine Schadstoffe. Sie können im Hausmüll entsorgt werden. Ein- und Ausbauen des Aktivkohlefilters 1 Bauen Sie die Fettfilter aus (siehe Aus- und Einbauen der Metall-Fettfilter). 2 Setzen Sie den Aktivkohlefilter ein. 3 Rasten Sie die Lasche ein. 4 Setzen Sie die Fettfilter wieder ein (siehe Aus- und Einbauen der Metall-Fettfilter). Aus- und Einbauen der Fettfilter13 Auswechseln der Lampen

Beachten Sie vor dem Auswechseln der Lampen unbedingt die Hinweise und Warnungen im Kapitel “Sicherheitshinweise”!

Die Beschreibung des Lampenwechsels gilt für mehrere Geräteausführungen. Hinweis: Beachten Sie die Garantiebestimmungen im beiliegenden Serviceheft. Wechsel der Halogenlampen 몇 VERLETZUNGSGEFAHR Halogenlampen werden bei Betrieb sehr heiß. Auch einige Zeit nach dem Ausschalten besteht noch Verbrennungsgefahr!

Defekte Lampen sollten sofort ersetzt werden, um Überlastung der restlichen Lampen zu vermeiden.

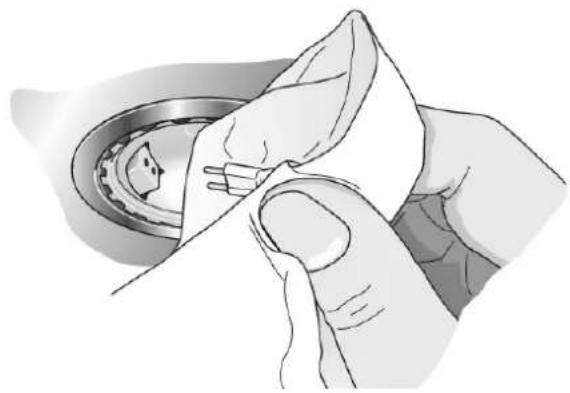

Die Halogenlampen müssen vor dem Wechseln vollständig abgekühlt sein. 1 Entfernen Sie den Lampenring vorsichtig mit einem geeigneten Werkzeug. 2 Ersetzen Sie die defekte Lampe durch eine neue des gleichen Typs und gleicher Leistung (siehe Typenschild). Hinweis: Halogenlampen dürfen beim Einsetzen nicht am Glaskolben berührt werden. Verwenden Sie daher zum Einsetzen des Leuchtmittels ein sauberes Tuch. 3 Setzen Sie die Lampenabdeckung wieder ein. 4 Stellen Sie durch Einstecken des Netzsteckers oder durch Einschalten der Sicherung die Stromversorgung wieder her. Wechsel der Glühlampen 몇 VERLETZUNGSGEFAHR Glühlampen werden bei Betrieb sehr heiß. Auch einige Zeit nach dem Ausschalten besteht noch Verbrennungsgefahr!

Glühlampen vor dem Wechseln vollständig abkühlen lassen. 1 Heben Sie die Lampenabdeckung leicht an. 2 Schieben Sie die Lampenabdeckung zur Gerätemitte. 3 Ersetzen Sie die defekte Lampe durch eine neue des gleichen Typs und gleicher Leistung (siehe Typenschild). 4 Setzen Sie die Lampenabdeckung wieder ein. 5 Stellen Sie durch Einstecken des Netzsteckers oder durch Einschalten der Sicherung die Stromversorgung wieder her. Hinweis: Sollte die Beleuchtung nicht funktionieren, kontrollieren Sie, ob die Lampen richtig eingesteckt sind.

Beachten Sie vor der Montage unbedingt die Hinweise und Warnungen im Kapitel “Sicherheitshinweise”! Abluftbetrieb:

Die Abluft wird über einen Lüftungsschacht nach oben, oder direkt durch die Außenwand ins Freie geleitet. Hinweis: Die Abluft darf weder in einen in Betrieb befindlichen Rauch- oder Abgaskamin noch in einen Schacht, welcher der Entlüftung von Aufstellungsräumen von Feuerstätten dient, abgegeben werden.

Soll die Abluft in einen nicht in Betrieb befindlichen Rauch- oder Abgaskamin geführt werden, ist die Zustimmung des zuständigen Schornsteinfegermeisters einzuholen.

Bei der Ableitung von Abluft sind die behördlichen und gesetzlichen Vorschriften (z.B. Landesbauordnungen) zu beachten.

Wird die Abluft durch die Außenwand geleitet, sollte ein Teleskop-Mauerkasten verwendet werden. Die Dunstabzugshaube erreicht ihre optimale Leistung durch: – ein kurzes, geradliniges Abluftrohr und – einen möglichst großen Rohrdurchmesser.

Sollten sich Rohrbögen nicht vermeiden lassen, achten Sie auf möglichst große Radien. Hinweis: Der Einsatz von langen, rauhen Abluftrohren, vielen Rohrbögen oder Rohrdurchmessern kleiner als 150 mm, führt zu einer Abweichung von der optimalen Luftleistung und zu einer Geräuscherhöhung.

Zum Verlegen der Abluftleitung dürfen nur Rohre oder Schläuche aus nichtbrennbarem Material verwendet werden.

Für Beanstandungen, die auf Planung und Ausführung der Rohrstrecke zurückzuführen sind, übernimmt der Hersteller der Dunstabzugshauben keine Gewährleistung. Edelstahloberflächen:

Der Durchmesser der Abluftrohre sollte nicht kleiner als 150 mm sein.

Rundrohre: Wir empfehlen einen Innendurchmesser von 150 mm, jedoch mindestens 120 mm.

Flachkanäle müssen einen gleichwertigen Innenquerschnitt wie Rundrohre haben. Sie sollten keine scharfen Umlenkungen haben. Ø 150 mm ca. 177 cm

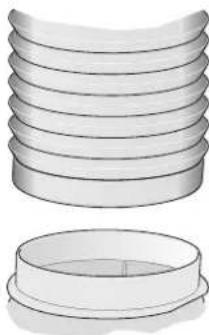

Bei abweichenden Rohrdurchmessern: Dichtstreifen einsetzen. Anschluss Abluftrohr Ø 150 mm (empfohlene Größe)

Abluftrohr direkt am Luftstutzen befestigen und geeignet abdichten. Bei Verwendung eines Aluminiumrohres, den Anschlussbereich vorher glätten. Anschluss Abluftrohr Ø 120 mm

Reduzierstutzen direkt am Luftstutzen befestigen.

Abluftrohr am Reduzier- stutzen befestigen.

Beide Verbindungsstellen geeignet abdichten. Montagehinweise15 Elektrischer Anschluss

Beachten Sie vor dem elektrischen Anschluss unbedingt die Hinweise und Warnungen im Kapitel “Sicherheitshinweise”!

Die Dunstabzugshaube darf nur durch einen qualifizierten Elektroinstallateur, der die Vorschriften des zuständigen Elektrizitäts- Versorgungsunternehmens kennt, angeschlossen werden. 몇 VERLETZUNGSGEFAHR

Wird die Anschlussleitung der Dunstabzugshaube beschädigt, muss sie durch den Hersteller, seinen Kundendienst oder einer ähnlich qualifizierten Person ersetzt werden, um Gefährdungen zu vermeiden.

Die Dunstabzugshaube darf nur an eine vorschriftsmäßig installierte Schutz- kontaktsteckdose angeschlossen werden.

Die Schutzkontaktsteckdose möglichst direkt hinter der Kaminverblendung anbringen. – Die Schutzkontaktsteckdose sollte über einen eigenen Stromkreis angeschlossen sein. – Ist die Schutzkontaktsteckdose nach der Montage der Dunstabzugshaube nicht mehr zugänglich, muss eine Trennvorrichtung wie beim Festanschluss vorhanden sein. Bei erforderlichem Festanschluss

Installationsseitig ist eine Trennvorrichtung vorzusehen. Als Trennvorrichtung gelten Schalter mit einer Kontaktöffnung von mehr als 3 mm und allpoliger Abschaltung. Dazu gehören LS-Schalter, Sicherungen und Schütze. Elektrische Daten Die erforderlichen Anschlussdaten sind nach Herausnahme der Fettfilter auf dem Typenschild im Innenraum des Gerätes zu finden. Länge der Anschlussleitung: ca. 1,30 m. Diese Dunstabzugshaube entspricht den EG- Funkentstörbestimmungen.16 Montage Die Dunstabzugshaube ist für die Montage an der Küchendecke oder einer stabil abgehängten Decke vorgesehen.

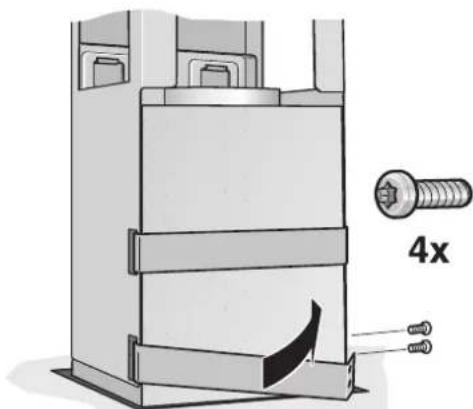

Achten Sie bei der Montage auch auf eventuell zu montierende Sonderzubehörteile.

Achten Sie auf den Mindestabstand zwischen Kochstelle und Dunstabzugshaube (siehe “Sicherheitshinweise”)!

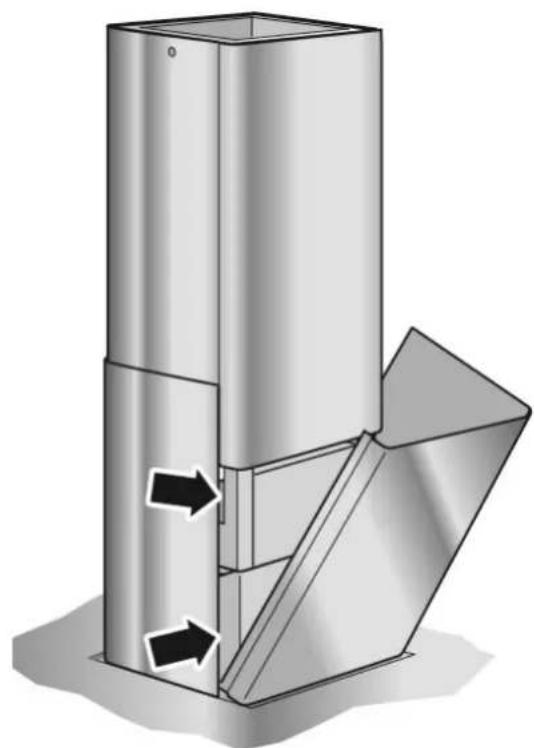

Vermeiden Sie Beschädigungen der empfindlichen Oberflächen! Vorbereiten der Decke 몇 VERLETZUNGSGEFAHR,

GEFAHR VON SACHSCHÄDEN

Überprüfen Sie vor dem Bohren den vorgesehenen Montageort auf das Vorhandensein von unter Putz verlegten elektrischen oder anderen Installationsleitungen.

Die Decke muss eben und waagerecht sein.

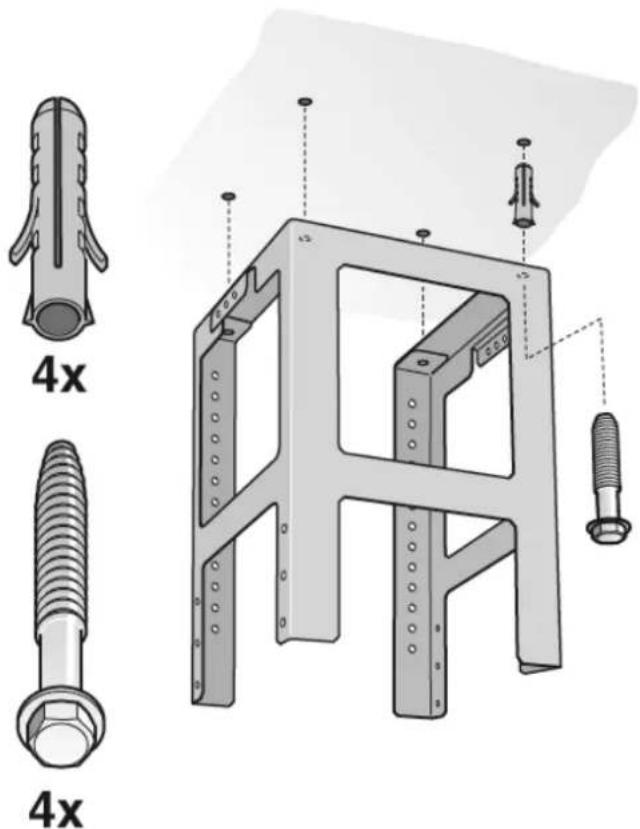

Die beiliegenden Schrauben und Dübel sind für Beton und Naturstein geeignet. Verwenden Sie für andere Deckenkonstruktionen die entsprechenden Befestigungsmittel. Achten Sie auf eine ausreichende Tragfähigkeit der Decke.

Achten Sie darauf, dass die Tiefe der Bohrlöcher der Länge der Schrauben entspricht.

Für festen Halt der Dübel ist zu sorgen. Max. Gewicht der Dunstabzugshaube: 50 kg. Konstruktionsänderungen im Rahmen der technischen Entwicklung bleiben vorbehalten. Montage des oberen Tragegestells 1 Die Gesamthöhe des Tragegestells vor der Montage festlegen und die Schraublöcher markieren. Das Tragegestell ist höhen- verstellbar, in Abständen von 20mm. Die Gesamthöhe ergibt sich aus der Deckenhöhe, der Höhe der Arbeitsplatte und den entsprechenden Abständen zwischen Kochmulde und Dunstabzugshaube. 2 An der Decke den Mittelpunkt der Dunstabzugshaube anzeichnen. 3 Mit Hilfe der beiliegenden Schablone Positionen für die Schrauben an der Decke anzeichnen. 4 4 Löcher Ø 8 mm bohren und Dübel deckenbündig eindrücken. 5 Den oberen Teil des Tragegestells mit 4 Schrauben an der Decke befestigen. 6 Achten Sie auf die richtige Position des Tragegestells. Der mittlere Bügel definiert die Vorzugsseite. Er muss in Richtung Bedienelement des Kochfeldes zeigen.17 Montage des unteren Tragegestells

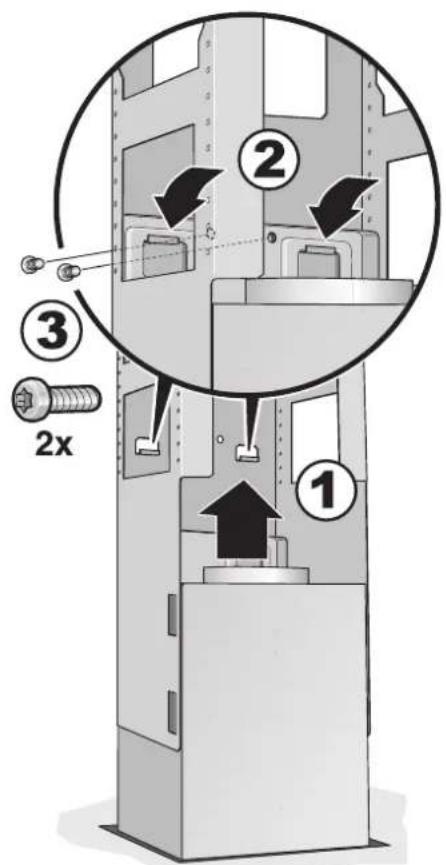

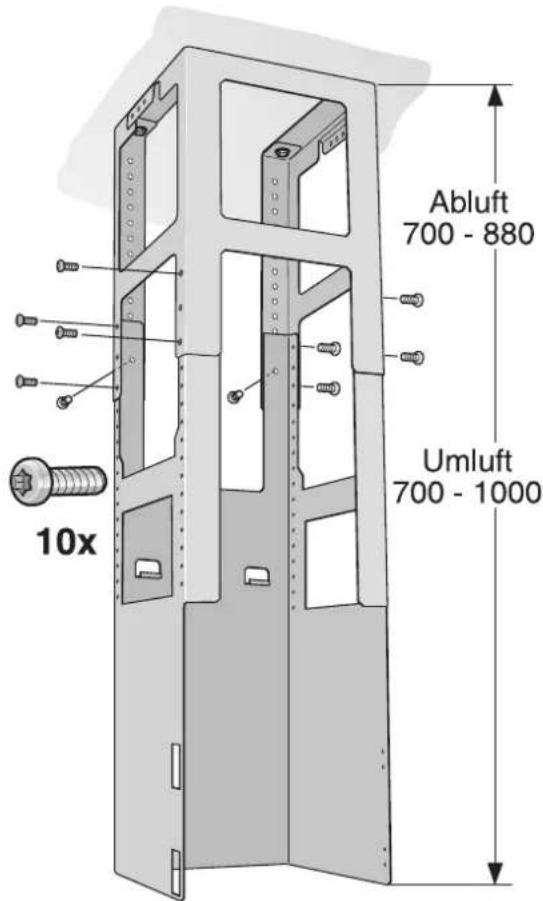

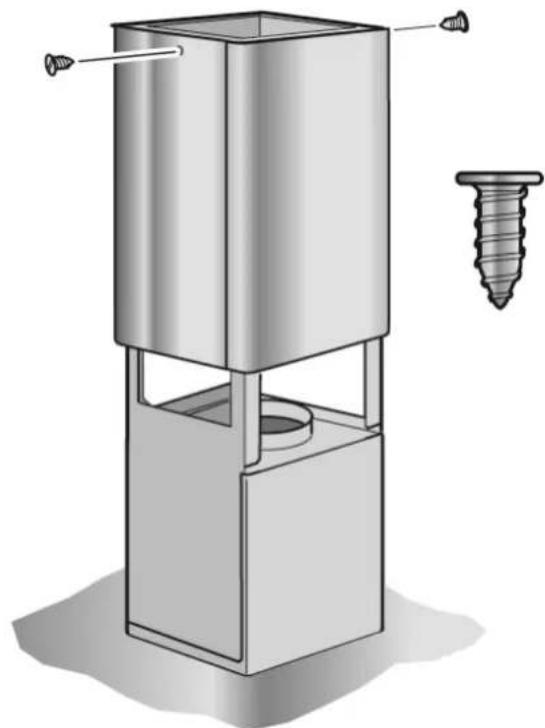

Ober- und Unterteil des Tragegestells in der festgelegten Gesamthöhe mit 10 Schrauben befestigen (bevorzugte Lochwahl, s.h. Bild).

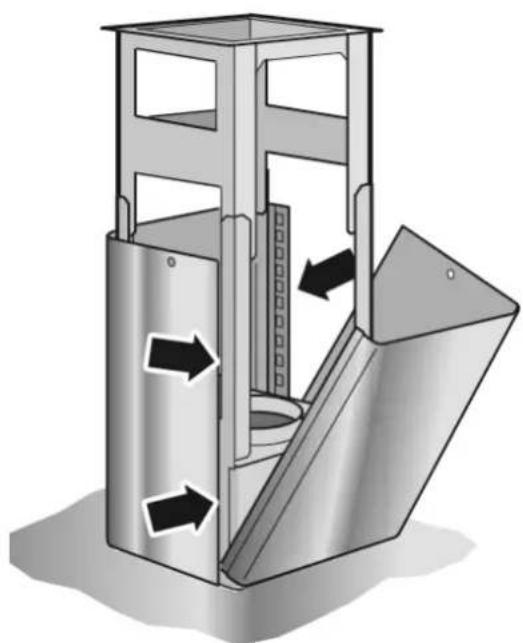

Achten Sie auf die richtige Position des unteren Tragegestells. Die offene Seite muss in Richtung Bedienelement des Kochfelds zeigen. HINWEIS: Durch Lösen der Befestigungsschrauben an der Decke, kann das Tragegestell nachträglich ausgerichtet werden. Montage der Dunstabzugshaube 1 Die Dunstabzugshaube von unten in das Tragegestell einhängen. Achten Sie darauf, dass das Netzkabel nicht eingeklemmt wird! 2 Die Dunstabzugshaube mit 2 Sicherungs- schrauben am Tragegestell befestigen. 3 Sicherungsbügel einhängen und festschrauben. 4 Rohrverbindung herstellen. 5 Elektrische Verbindung herstellen.18 Montage der Kaminverblendungen 몇 VERLETZUNGSGEFAHR Die Innenseiten der Kaminverblendungen können scharfkantig sein. Wir empfehlen bei der Montage Schutzhandschuhe zu tragen. 1 Die Kaminverblendungen trennen. Dazu das Klebeband abziehen. 2 Die Schutzfolie an beiden Kaminverblendungen abziehen. 3 Die beiden Teile des oberen Kamins auf der Dunstabzugshaube aufsetzen und zusammenstecken. HINWEIS: Schützen Sie die Dunstabzugshaube vor Beschädigungen. Vermeiden Sie Kratzer auf den empfindlichen Oberflächen. 4 Oberes Kaminteil hochschieben und mit 2 Schrauben befestigen. 5 Die beiden unteren Teile des Kamins einsetzen und zusammenstecken.19 Operating insructions General Information 20 Information on protection of the environment 20 Before using the appliance for the first time 20 Safety Instructions 21 Intended use 21 Technical safety 21 Special information for gas cookers 22 Proper use 23 Corect installation 23 Operating modes 24 Exhaust-air mode 24 Circulating-air mode 24 Operating procedure 25 Cleaning and care 27 Removing and installing the grease filters 28 Removing and installing the metal-mesh grease filters 28 Installing and removing the activated carbon filters 28 Changing the bulbs 29 Installation instructions Installation instructions 30 Connecting pipes 30 Electrical Connections 31 Installation 32 Installation preparations 32 Attachment 33 Installing the flue ducts 34 Table of contents20 Information on protection of the environment Disposal of transport packaging Your new appliance was sent to you in protective packaging. All utilised materials are environmentally safe and recyclable. Please help us by disposing of the packaging in an environmentally friendly manner.

AD220110 AD220316 AD220326 AD221316 AD221326Gaggenau Hausgeräte GmbH Carl-Wery-Straße 34 D-81739 München www.gaggenau.com 9000465219 EB 8908
