BEDIENUNGSANLEITUNG WD1004 SILVERCREST

AT Bedienungsanleitung CH und Serviceinformationen

Wichtige Sicherheitshinweise....52

Einleitung....61

Batterien einlegen 61

Die Batterien des Empfängers ....61

Die Batterie des Senders ......62

Die Geräte anbringen 63

Den Sender befestigen....63

Den Empfänger befestigen....64

Das Namensschild beschriften....65

Die Bedienung....66

Die Signalisierung auswählen 66

Die Klingelmelodie auswählen 67

Die Lautstärke einstellen ....67

Anhang 68

Technische Daten....70

Garantiehinweise....71

Konformitätserklärung 72

Lieferumfang

- Empfänger

1 2 3 4 5

- Sender

6 7 8

50 - Deutsch

Ohne Abbildung:

• 3 Stück Batterien vom Typ AA
• 1 Stück Batterie vom Typ A23
• 3 Stück Dübel, 6mm
• 3 Stück Befestigungsschrauben
• 5 Stück Namensschilder

Beschreibung der Abbildungen:

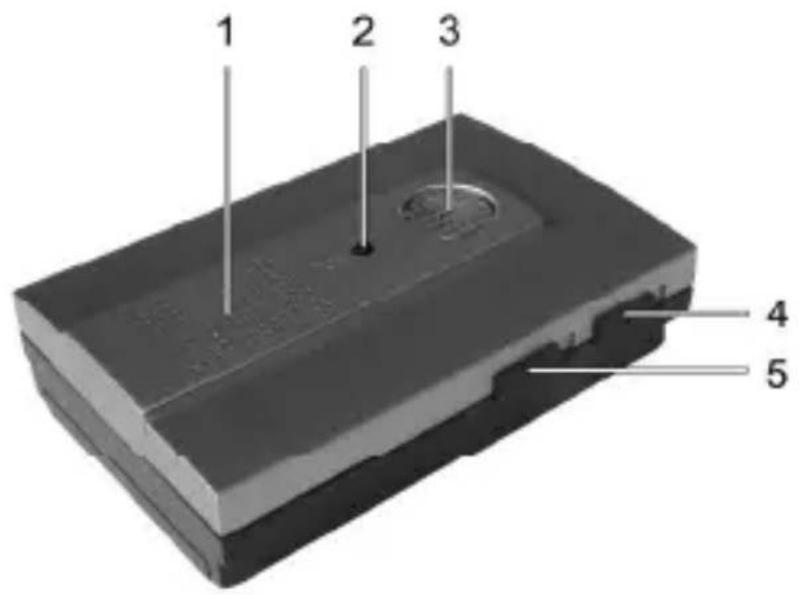

1 Lautsprecher
2 Melodietaste
3 Optische Anzeige
4 Betriebsartenschalter
5 Lautstärkeschalter

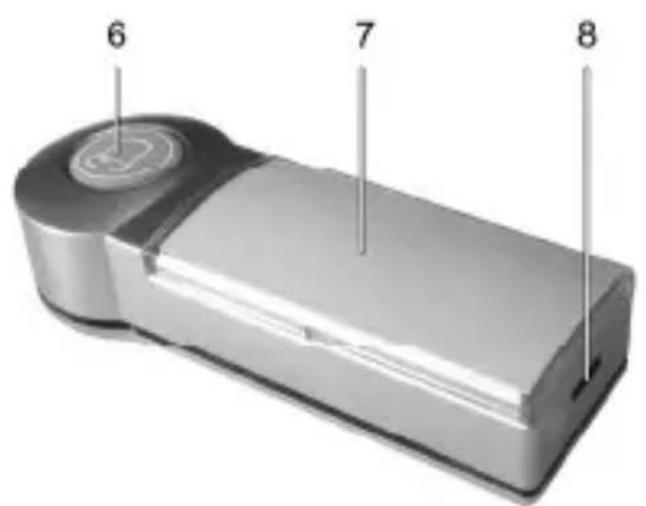

6 Klingeltaster
7 Namensschild
8 Rastnase für Gehäuseoberteil

Wichtige Sicherheitshinweise

Vor der ersten Verwendung des Gerätes lesen Sie bitte die folgenden Anweisungen genau durch und beachten Sie alle Warnhinweise, selbst wenn Ihnen der Umgang mit elektronischen Geräten vertraut ist. Bewahren Sie dieses Handbuch sorgfältig als zukünftige Referenz auf. Wenn Sie das Gerät verkaufen oder weitergeben, händigen Sie unbedingt auch diese Anleitung aus.

Dieses Symbol kennzeichnet wichtige Hinweise für den sicheren Betrieb des Gerätes und zum Schutz des Anwenders.

Dieses Symbol kennzeichnet weitere informative Hinweise zum Thema.

Kinder und Personen mit ränkungen

Elektrische Geräte gehören nicht in Kinderhände. Auch Personen mit Einschränkungen sollten elektrische Geräte nur angemessen verwenden. Lassen Sie Kinder und Personen mit Einschränkungen niemals unbeaufsichtigt elektrische Geräte benutzen. Diese Personengruppen können mögliche Gefahren nicht immer richtig erkennen. Batterien und Kleinteile können bei Verschlucken lebensgefährlich sein. Bewahren Sie die Batterien unerreichbar auf. Wurde eine Batterie verschluckt, muss sofort medizinische Hilfe in Anspruch genommen werden. Halten Sie auch die Verpackungsfolien fern. Es besteht Erstickungsgefahr.

Legen Sie die Batterien stets polrichtig ein, versuchen Sie nicht, Batterien wieder aufzuladen und werfen Sie sie unter keinen Umständen ins Feuer. Die Batterien dürfen nicht kurzgeschlossen werden. Entnehmen Sie die Batterien, wenn Sie das Gerät über einen längeren Zeitraum nicht verwenden. Bei unsachgemäßem Gebrauch besteht Explosions- und Auslaufgefahr. Ausgelaufene Batterien müssen bei einer Sammelstelle zur Entsorgung abgegeben werden. Tragen Sie geeignete Schutzkleidung (z.B. Handschuhe), wenn Sie ausgelaufene Batterien anfassen.

Halten Sie das Gerät mindestens 20cm von einem Herzschrittmacher fern, da sonst die ordnungsgemäßen Funktionen des Herzschrittmachers durch Funkwellen beeinträchtigt werden können. Die übertragenen Funkwellen können Störgeräusche in Hörgeräten verursachen. Bringen Sie das Gerät nicht mit eingeschalteter Funkkomponente in die Nähe entflammbarer Gase oder in eine explosionsgefährdete Umgebung (z.B. Lackiererei), da die übertragenen Funkwellen eine Explosion oder ein Feuer auslösen können. Die Reichweite der Funkwellen ist abhängig von Umwelt- und Umgebungsbedingungen.

Betriebsumgebung

Das Gerät ist nicht für den Betrieb in Räumen mit hoher Temperatur oder Luftfeuchtigkeit (z.B. Badezimmer) oder übermäßigem Staubaufkommen ausgelegt. Betriebstemperatur und Betriebsluftfeuchtigkeit: 5°C bis 40°C, max. 90% rel. Feuchte.

Achten Sie darauf, dass:

• keine direkten Wärmequellen (z.B. Heizungen) auf die Geräte wirken;
• kein direktes Sonnenlicht oder Kunstlicht auf die Geräte trifft;
• die Geräte nicht in unmittelbarer Nähe von Magnetfeldern (z.B. Lautsprechern) stehen;
• keine offenen Brandquellen (z.B. brennende Kerzen) auf oder neben den Geräte stehen;
• keine Fremdkörper eindringen;
• die Geräte keinen starken Temperaturschwankungen ausgesetzt werden;
• die Geräte keinen übermäßigen Er- schütterungen und Vibrationen ausgesetzt werden;

Reparatur und Pflege

Reparaturarbeiten sind erforderlich, wenn das Gerät beschädigt wurde, Flüssigkeit oder Gegenstände ins Innere des Gehäuses gelangt sind, es Regen ausgesetzt wurde oder wenn es nicht einwandfrei funktioniert oder heruntergefallen ist. Falls Sie Rauchentwicklung, ungewöhnliche Geräusche oder Gerüche feststellen, schalten Sie das Gerät sofort aus. In diesen Fällen darf das Gerät nicht weiter verwendet werden, bevor eine Überprüfung durch einen Fachmann durchgeführt wurde. Lassen Sie alle Reparaturen nur von qualifiziertem Fachpersonal durchführen. Öffnen Sie niemals das Gehäuse des Gerätes oder des Zubehörs. Reinigen Sie das Gerät nur mit einem sauberen, trockenen Tuch, niemals mit aggressiven Flüssigkeiten.

Urheberrecht

Alle Inhalte dieser Bedienungsanleitung unterliegen dem Urheberrecht und werden dem Leser ausschließlich als Informationsquelle bereitgestellt. Jegliches Kopieren oder Vervielfältigen von Daten und Informationen ist ohne ausdrückliche und schriftliche Genehmigung durch den Autor verboten. Dies betrifft auch die gewerbliche Nutzung der Inhalte und Daten. Text und Abbildungen entsprechen dem technischen Stand bei Drucklegung. Änderungen vorbehalten.

©

Einleitung

Vielen Dank für den Kauf dieser Funk-Türklingel.

Dieses Gerät schafft schnell die Möglichkeit, eine Signalisierung einzurichten. Sie können z.B. eine Eingangstür mit dieser Funk-Türklingel ausstatten. Ein manueller Funk-abgleich zwischen Sender und Empfänger ist nicht erforderlich.

Batterien einlegen

Beide Geräte sind batteriebetrieben. Legen Sie die beigelegten Batterien in die Geräte ein.

Die Batterien des Empfängers

- Öffnen Sie das Batteriefach des Empfängers, indem Sie den Deckel an der Rückseite des Gerätes in Richtung der Pfeilmarkierung aufschieben.

• Legen Sie die beiliegenden Batterien vom Typ AA polrichtig (+ und – beachten) in den Empfänger ein. Die Polung ist auf den Batterien und im Batteriefach gekennzeichnet.
• Schieben Sie den Deckel des Batteriefachs wieder auf das Empfängergehäuse.

Die Batterie des Senders

• Um das Gehäuse des Senders zu öffnen, nehmen Sie einen flachen Schraubendreher zu Hilfe. Drücken Sie damit leicht in die Öffnung an der Seite des Sendergehäuses, um die Rastnase (8) nach innen zu drücken. Ziehen Sie dann am Oberteil des Sendergehäuses.
• Legen Sie die beigelegte 12 V-Batterie vom Typ A23 in das Oberteil des Senders ein. Die Polung ist auf der Batterie und im Sendergehäuse gekennzeichnet.
• Drücken Sie dann das Gehäuseoberteil wieder auf die Grundplatte des Senders.

Sie können die Grundplatte auch getrennt lassen, wenn Sie den Sender an einer Wand montieren möchten.

Die Geräte anbringen

Im Lieferumfang ist Montagematerial enthalten, um beide Geräte zu befestigen. Wahlweise können Sie den Empfänger auch einfach aufstellen.

Achten Sie darauf, dass der Abstand zwischen Sender und Empfänger nicht die Betriebsentfernung übersteigt. Testen Sie nötigenfalls die Funktion, bevor Sie die Geräte befestigen.

Den Sender befestigen

Suchen Sie eine geeignete Stelle, an der Sie den Sender anbringen können.

- Öffnen Sie das Sendergehäuse, indem Sie einen flachen Schraubendreher in die Öffnung an der Seite des Gehäuses

drücken. Drücken Sie damit die Rastnase (8) leicht nach innen. Sie können dann das Gehäuseoberteil abnehmen.

• Bohren Sie zwei Löcher mit einem Durchmesser von 6 mm und einem Abstand von 50 mm.
• Stecken Sie zwei der mitgelieferten Dübel in die Löcher.
• Stecken Sie zwei der mitgelieferten Schrauben durch die Löcher in der Grundplatte des Sendergehäuses und schrauben Sie sie dann in die Dübel.
• Drücken Sie das Gehäuseoberteil auf die befestigte Grundplatte.

Den Empfänger befestigen

• Bohren Sie ein Loch mit einem Durchmesser von 6 mm an der gewünschten Stelle.

• Stecken Sie einen der mitgelieferten Dübel in das Bohrloch.

• Schrauben Sie eine der mitgelieferten Schrauben in den Dübel, bis der Schraubenkopf ungefähr zwei Millimeter vor der Wand steht.

• Stecken Sie den Empfänger auf den Schraubenkopf. Die Öse an der Gehäuserückseite muss dazu über den Schraubenkopf greifen. Mit einem leichten Zug nach unten rastet der Empfänger auf dem Schraubenkopf ein.

Das Namensschild beschriften

Heben Sie die durchsichtige Kunststoffkappe vom Sender ab. Darunter können Sie das Namensschild (7) beschriften. Es liegen 5 Ersatz-Namenssschilder bei. Drücken Sie die Kunststoffkappe wieder auf das Sendergehäuse.

Die Bedienung

Wenn beide Geräte mit Batterien versehen sind, sind sie sofort betriebsbereit. Drücken Sie auf den Klingeltaster (6) des Senders. Der Empfänger signalisiert wahlweise akustisch, optisch oder akustisch und optisch.

Sie können das Gerät an Ihren persönlichen Bedarf anpassen.

Die Signalisierung auswählen

Schieben Sie den Betriebsartenschalter (4) auf die gewünschte Position.

Nur akustische Signalisierung

Optische und akustische

Signalisierung

Nur optische Signalisierung

Die Klingelmelodie auswählen

Drücken Sie auf die Melodietaste (2), um die jeweils nächste verfügbare Klingelmelodie anzuhören. Wiederholen Sie den Vorgang, bis Sie die Melodie Ihrer Wahl gefunden haben.

Die zuletzt ausgewählte Klingelmelodie bleibt dauerhaft eingestellt.

Die Lautstärke einstellen

Mit dem Lautstärkeschalter (5) lässt sich die Lautstärke in drei Stufen einstellen.

1 Geringe Lautstärke
2 Mittlere Lautstärke
3 Hohe Lautstärke

Anhang

Entsorgung von Altgeräten

Die mit diesem Symbol gekenn-zeichneten Geräte unterliegen der europäischen Richtlinie 2002/96/EC.

Alle Elektro- und Elektronik-Altgeräte müssen getrennt vom Hausmüll über dafür staatlich vorgesehene Stellen entsorgt werden. Mit der ordnungsgemäßen Entsorgung des alten Geräts vermeiden Sie Umweltschäden und eine Gefährdung Ihrer persönlichen Gesundheit. Weitere Informationen zur vorschriftsgemäßen Entsorgung des alten Geräts erhalten Sie bei der Stadtverwaltung, beim Entsorgungsamt oder in dem Geschäft, wo Sie das Gerät erworben haben. Denken Sie an den Umweltschutz. Verbrauchte Batterien gehören

nicht in den Hausmüll. Sie müssen bei einer Sammelstelle für Altbatterien abgegeben werden.

Führen Sie auch die Verpackung einer umweltgerechten Entsorgung zu. Kartonagen können bei Altpapiersammlungen oder an öffentlichen Sammelplätzen zur Wiederverwertung abgegeben werden. Folien und Kunststoffe des Lieferumfangs werden über Ihr örtliches Entsorgungsunternehmen eingesammelt und umweltgerecht entsorgt.

Technische Daten

Übertragungsfrequenz	433 MHz
Reichweite bis zu 100 m	(abhängig von der Umgebung)
Sender
Batterie 1 Stück 12 V-Batterie	vom Typ A23
Abmessungen 9,3 x 3,5 x 2,2 cm (L x B x H)
Gewicht 31 g (ohne Batterie)
Empfänger
Batterie 3 Stück 1,5 V-Batterien	vom Typ AA (Mignon)
Abmessungen 11 x 7 x 3 cm (L x B x H)
Gewicht 100 g (ohne Batterien)

Garantiehinweise

Die Garantiezeit beträgt 3 Jahre ab Kaufdatum. Bei Garantieansprüchen legen Sie den Kaufbeleg des Gerätes bereit und rufen Sie unsere Hotline an:

TARGA GmbH

Postfach 22 44

D-59482 Soest

Telefon: [phone]

(0,14 €/Min., Festnetz der T-COM/

Mobilfunktarife abweichend)

TARGA GmbH

Postfach 22 44

D-59482 Soest

Telefon: [phone]

TARGA GmbH

Postfach 22 44

D-59482 Soest

Telefon: [phone]

CE

Soest, 29. of Nov. 2009
