Produkttyp	Elektronische Registrierkasse
Marke	Sharp
Modell	ER-A180 (ERA180)
Abmessungen (L x B x H)	355 x 424 x 252 mm
Gewicht	10,7 kg
Stromversorgung	Offizielle Spannung und Frequenzen (Nennwerte)
Stromverbrauch	Im Standby: 8 W, Im Betrieb: max. 17 W
Bedienerdisplay	7-Segment, 10 Stellen
Kundendisplay	7-Segment, 7 Stellen
Drucker	Selektiv mit Druckrad, 1 Station, ~3,2 Zeilen/s, 12 Stellen
Papier (Breite / max. Durchmesser)	57,5 ± 0,5 mm / 70 mm
Farbband (Breite / Länge)	13 mm / 4 m, lila

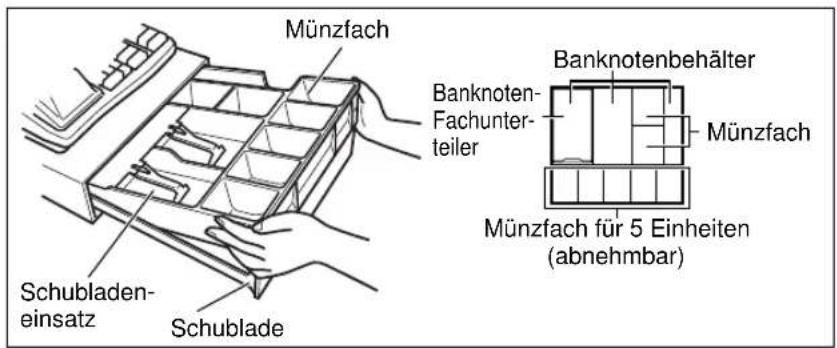

Geldlade (Scheine / Münzen)	5 Fächer für Scheine, 8 für Münzen
Besteuerungssystem	MwSt 1-3 automatisch, Steuern 1-3, manuell, kombiniert
Verkaufsfunktionen	Grundverkäufe, PLU, Abteilungen, Rabatte, Rückerstattungen, Prozentsätze, Wechselgeld, Kredit, Scheck
Berichte	Tägliche X/Z, periodisch, pro Kassierer, PLU, Zeitberichte
Programmierung	PLU, Abteilungen, MwSt-Sätze, Wechselkurse, AUTO-Tasten, EURO-Einstellungen
Betriebsarten	REG, MGR, PGM, OP X/Z, X1/Z1, X2/Z2, Stornierung
Backup-Batterien	3 Batterien R6/LR6 (AA), Lebensdauer ~1 Jahr
Wartung und Reinigung	Trockenes, weiches Tuch, keine Lösungsmittel
Mitgeliefertes Zubehör	Schlüssel (Manager, Bediener, Lade), Papierrolle, Spule, Farbband, Batterieetikett, Befestigungshalter, Handbuch, Geldscheintrenner (ER-A160), Logo-Stempel (ER-A180)
Betriebstemperatur	0°C bis 40°C

Häufig gestellte Fragen - ERA180 SHARP

Wie initialisiere ich die Registrierkasse Sharp ERA180 vor dem ersten Gebrauch?

Stellen Sie vor der ersten Verwendung sicher, dass der Netzstecker gezogen ist und keine Batterien eingelegt sind. Drehen Sie den Modusschalter auf PGM und schließen Sie das Gerät an. Der Dezimalpunkt blinkt, dann ertönen drei Pieptöne und das Display zeigt '0.00'. Legen Sie dann die Batterien (3x AA) bei Stellung OP X/Z ein.

Was tun, wenn das Display das Symbol 'L' oder 'L' anzeigt?

Das Symbol 'L' zeigt schwache Batterie an: Ersetzen Sie die Batterien innerhalb von zwei Tagen. Das Symbol 'L' zeigt leere oder fehlende Batterien an: Ersetzen Sie sie sofort. Ohne Batterien gehen programmierte Daten bei Netzausfall verloren.

Wie wird die Papierrolle gewechselt?

Entfernen Sie die Druckerabdeckung. Stellen Sie den Schalter auf REG. Drücken Sie die ↑-Taste, um das Papier vorzuschieben. Schneiden Sie das alte Papier nahe der Rolle ab, legen Sie die neue Rolle ein, falten Sie das Ende 5 cm um und führen Sie es in den Einzug. Drücken Sie erneut ↑, bis das Papier herauskommt.

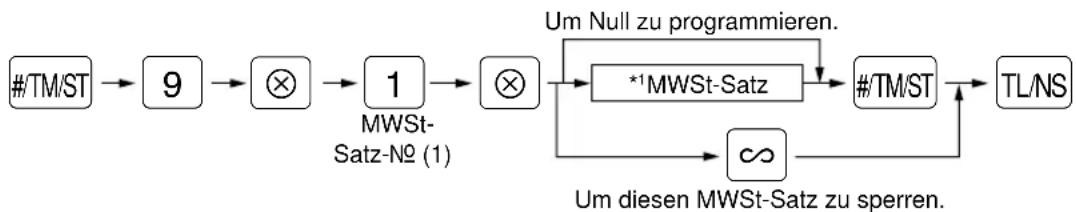

Wie programmiere ich einen MwSt-Satz?

Drehen Sie den Managerschlüssel auf PGM. Drücken Sie [#TM/ST], [9], [⊗], [1], [⊗], geben Sie den Satz ein (z.B. 10.0000 für 10%), [#TM/ST], [TL/NS]. Der Satz wird gespeichert. Für andere Sätze ersetzen Sie '1' durch '2' oder '3'.

Wie führe ich einen Verkaufsbericht (X/Z) durch?

Für einen X-Bericht (Lesen ohne Löschen) stellen Sie den Schalter auf X1/Z1 (täglich) oder X2/Z2 (periodisch) und drücken Sie [TL/NS]. Für einen Z-Bericht (Zurücksetzen) stellen Sie auf die gleiche Position und drücken Sie [TL/NS], nachdem Sie ggf. den Kassierercode eingegeben haben. Die Summen werden gedruckt und der Speicher gelöscht (außer Gesamtsummen).

Mein Drucker macht intermittierende Geräusche und druckt nicht mehr, was tun?

Das ist ein Zeichen für Druckerblockade. Drehen Sie den Schalter auf Position '∞' (Stornierung). Prüfen Sie auf Papierstau. Entfernen Sie die Abdeckung und die Farbbandabdeckung. Stellen Sie den Schalter zurück auf die ursprüngliche Position. Das Display zeigt '----'. Legen Sie das Papier richtig ein, drücken Sie [CL]. Der Druck wird nach '★★★★★★★★' fortgesetzt.

Wie storniere ich eine falsche Eingabe vor Abschluss des Verkaufs?

Verwenden Sie die direkte Korrektur: Drücken Sie unmittelbar nach dem Fehler die Taste [∞] (Stornierung), um die letzte Eingabe zu löschen. Für eine frühere Eingabe verwenden Sie die indirekte Korrektur: Drücken Sie [∞] vor [TL/NS] und wählen Sie die zu stornierende Eingabe.

Wie stelle ich Uhrzeit und Datum ein?

Stellen Sie den Schalter auf PGM. Für das Datum: geben Sie TTMMJJ ein (z.B. 260301 für 26. März 2001), dann [#TM/ST] und [TL/NS]. Für die Uhrzeit (24-Stunden-Format): geben Sie HHMM ein (z.B. 1430 für 14:30), dann [#TM/ST] und [TL/NS].

Kann ich die Registrierkasse im EURO-Modus verwenden?

Ja. Im Modus X2/Z2 drücken Sie [8], [0], [0], [•], [TL/NS], dann [⊗] und [→] mit A=1 für Periode 1 (EURO als Fremdwährung), A=2 für Periode 2 (Koexistenz), A=3 für Periode 3 (EURO als Inlandswährung). Details entnehmen Sie bitte dem Handbuch.

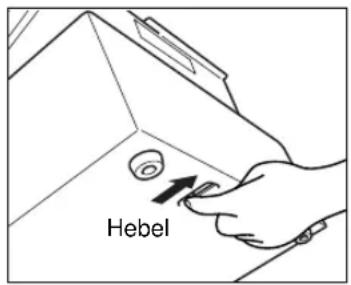

Wie öffne ich die Geldlade manuell bei einer Störung?

Bei Stromausfall oder Fehlfunktion schieben Sie den Entriegelungshebel unter der Lade nach vorne. Die Lade öffnet sich. Wenn sie mit dem Schlüssel verriegelt ist, öffnet sie sich nicht.

BEDIENUNGSANLEITUNG ERA180 SHARP

ELECTRONIC CASH REGISTER ELEKTRONISCHE REGISTRIERKASSE CAISSE ENREGISTREUSE ELECTRONIQUE CAJA REGISTRADORA ELECTRONICA

MODEL MODELL MODELE MODELO

ER-A160 ER-A180

INSTRUCTION MANUAL BEDIENUNGSANLEITUNG

MANUEL D'INSTRUCTIONS MANUAL DE INSTRUCCIONES

CAUTION:

Die Netzsteckdose muß nahe dem Gerät angebracht und leicht zugänglich sein.

ATTENTION:

Zur vollständigen elektrischen Trennung vom Netz den Netzstecker ziehen.

ATTENTION:

Dieses Gerät entspricht den Anforderungen der EG-Richtlinien 89/336/EWG und 73/23/EWG mit Änderung 93/68/EWG.

■ Sign-off (in REG, MGR, ∞mode)

2 Basic sales entry

Wir danken Ihnen, daß Sie sich für den Erwerb des elektronischen Kassensystems, Modell ER-A160/ER-A180, entschieden haben.

Lesen Sie bitte diese Bedienungsanleitung vor Inbetriebnahme der Registrierkasse sorgfältig durch, um in der Lage zu sein, das hochwertige System mit allen seinen Funktionen richtig und problemlos bedienen zu können.

Diese Bedienungsanleitung sollte sorgfältig aufbewahrt werden, damit sie im Fall von Bedienungsproblemen jederzeit griffbereit ist.

VORSICHT!

Vor der Initialisierung der Registrierkasse keine Batterien in diese einsetzen. Vor der Inbetriebnahme der Registrierkasse muß sie zuerst initialisiert und dann die Batterien eingesetzt werden. Anderenfalls führt es zur Zerstörung der Speicherinhalte und zur Störung der Registrierkasse. Zum Initialisieren der Registrierkasse oder Einsetzen der Batterien beziehen Sie sich bitte auf die Seite 6.

WICHTIG

• Als Aufstellplatz Ihrer Registrierkasse sollte eine Stelle gewählt werden, die keiner direkten Sonneneinstrahlung, ungewöhnlichen Temperaturveränderungen, hoher Luftfeuchtigkeit oder Wasserbeeinflussung ausgesetzt ist.
  Das Aufstellen der Registrierkasse an solchen Plätzen könnte zu Beschädigungen des Gehäuses oder der elektronischen Bauteile führen.
  • Die Registrierkasse sollte nicht von Personen mit nassen Händen bedient werden.
  Es könnte Wasser in das Innere der Registrierkasse eindringen und zur Beschädigung der elektronischen Bauteile führen.
• Die Registrierkasse darf nur mit einem trockenen und weichen Tuch gereinigt werden. Ätzende Flüssigkeiten wie Benzin oder Farbverdünner dürfen niemals zur Reinigung verwendet werden. Die Verwendung von solchen Chemikalien führt zu Verfärbungen oder Beschädigungen des Gehäuses.
• Das Kassensystem kann an jede normale Steckdose (offizielle Netzspannung) angeschlossen werden.
  Beim Anschluß von anderen Elektrogeräten an den gleichen Stromkreis kann es zu Störungen in der Registrierkasse kommen.
• Setzen Sie sich bei einer Störung der Registrierkasse bitte mit Ihrem Fachhändler in Verbindung und versuchen Sie niemals, die Registrierkasse selbst zu reparieren.
• Zur vollständigen elektrischen Trennung vom Netz den Netzstecker ziehen.

INHALT

EINLEITUNG....1

WICHTIG....1

INHALT 2

TEILE UND IHRE FUNKTIONEN ....3

AUFSTELLUNGSVERFAHREN 6

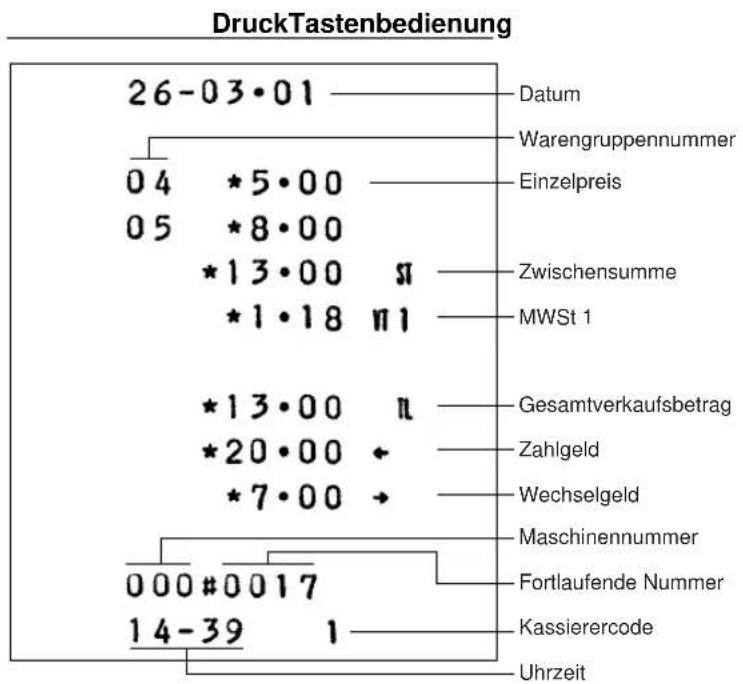

GRUNDLEGENDE VERKAUFSREGISTRIERUNG 10

ANDERE ARTEN VON REGISTRIERUNGEN ....12

1 Postenregistrierungen 12

Einzelpostenregistrierungen 12

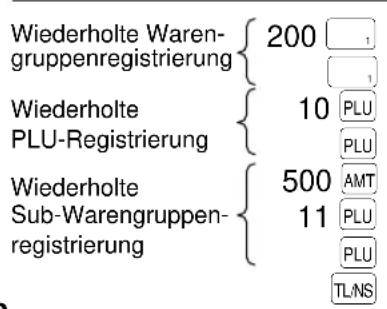

Wiederholungsregistrierungen....12

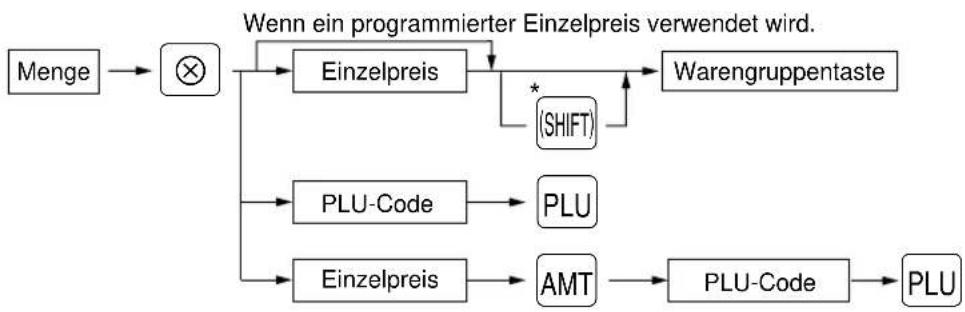

Multiplikationsregistrierungen ....13

Einzelposten-Barverkauf(SICS)-Registrierungen....13

2 Anzeige der Zwischensummen ....14

3 Abschluß einer Transaktion....14

Scheck- oder Kreditverkauf 14

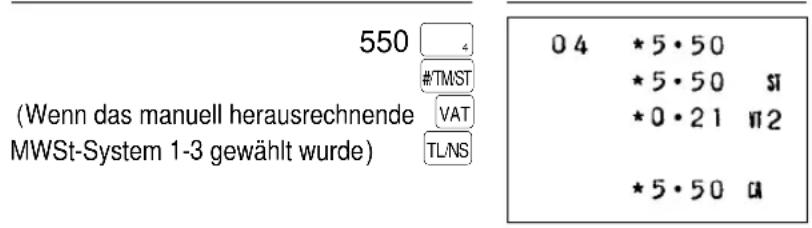

4 Berechnung der Mehrwertsteuer (MWSt)....14

Herausrechnendes MWSt-/aufschlagendes MWSt-System....14

5 Unterschiedliche Registrierungen ....15

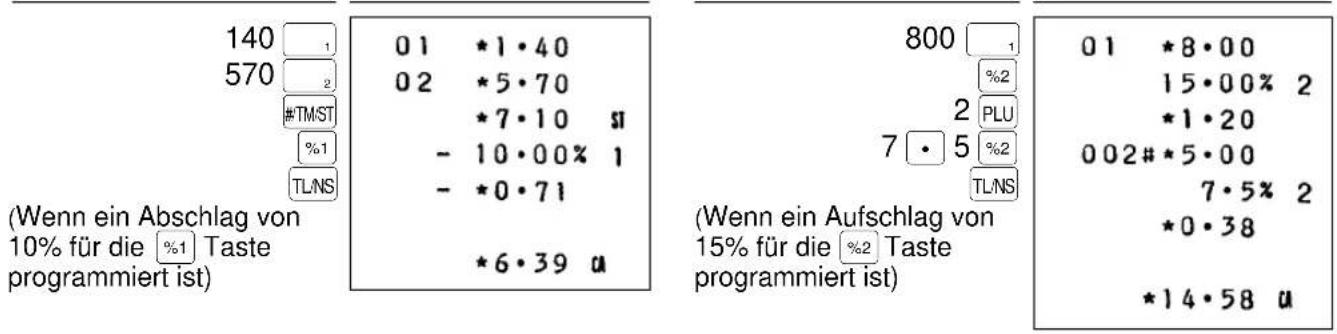

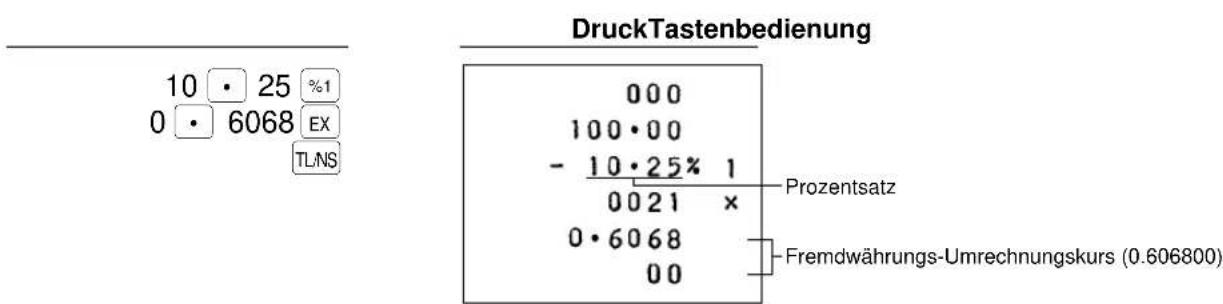

Prozentberechnungen (Aufschlag oder Abschlag) 15

Abschlags-Registrierungen ....16

Retourenregistrierungen....16

Ausdrucken von nichtaddierenden Nummern 16

6 Zahlungshandhabung....17

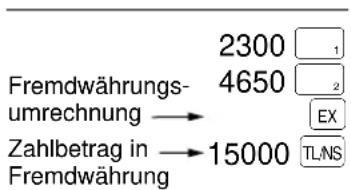

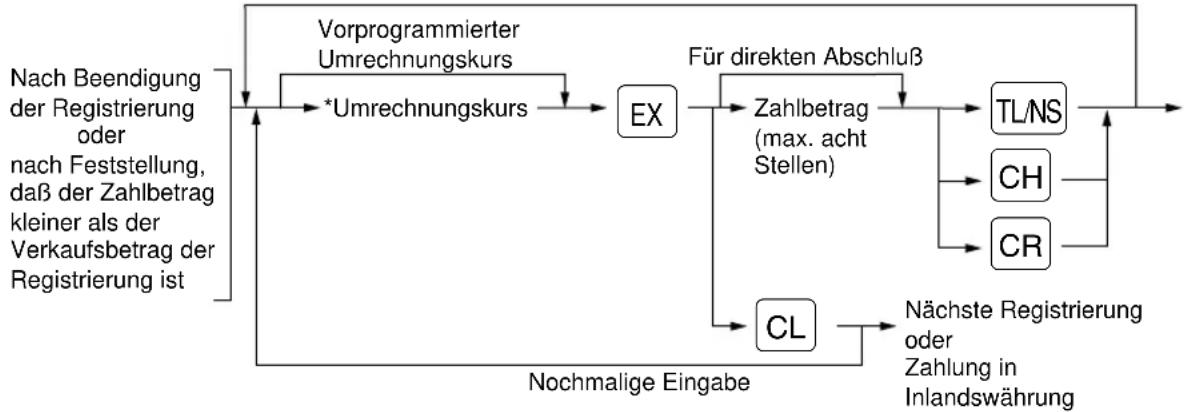

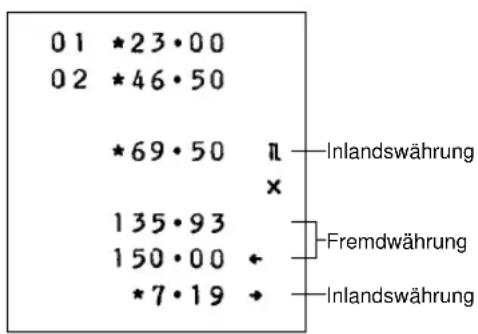

Fremdwährungsumrechnung....17

Registrierungen für bezahlte Rechnungen....18

Ausgabenregistrierungen ....18

Kein Verkauf (Geldwechsel) 18

7 Kassenbonausstellung nach Abschluß der Transaktion ....18

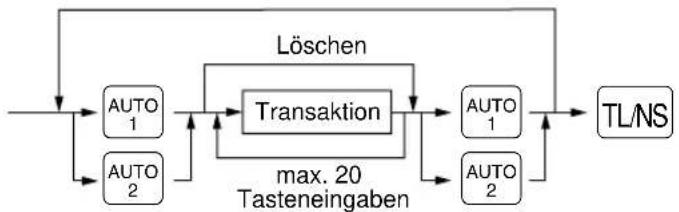

8 Registrierungen mit der Automatik-Eingabetaste ( AUTO Taste) 18

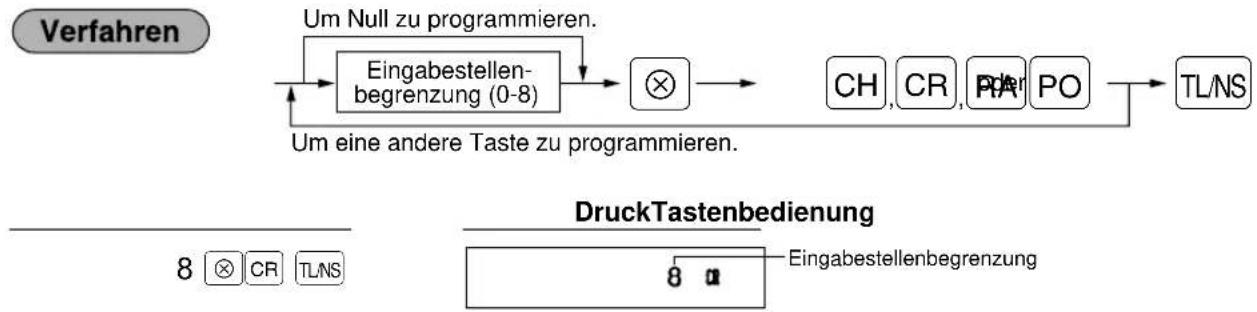

9 Überschreibung von Betragseingabe-Begrenzungen 19

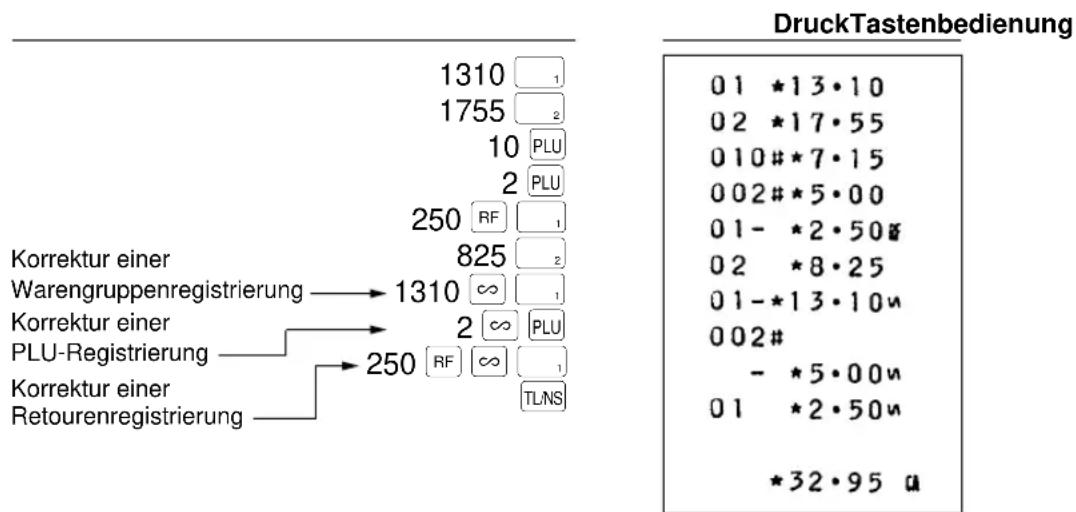

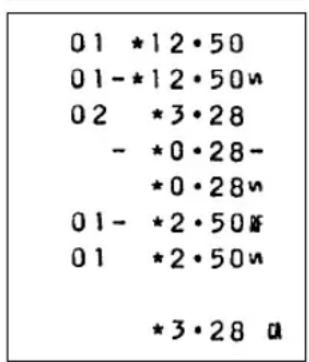

KORREKTUREN....19

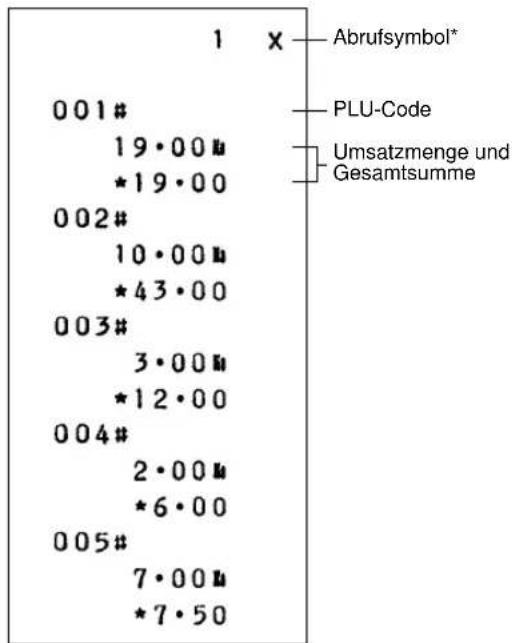

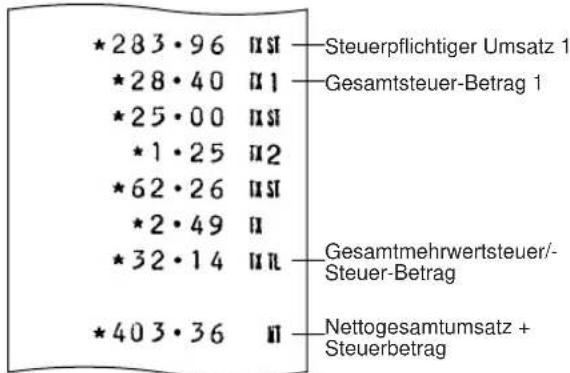

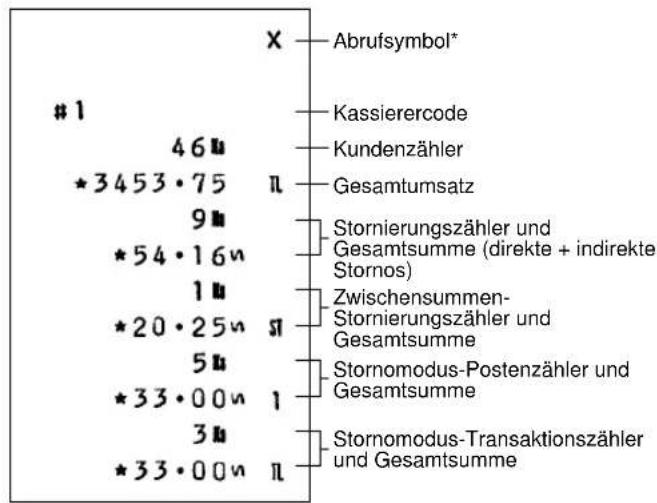

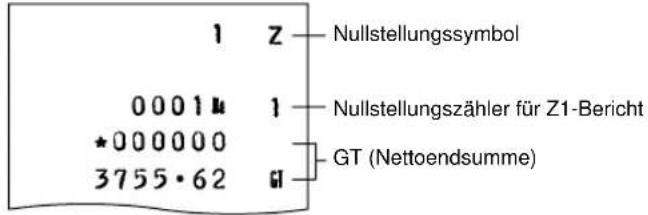

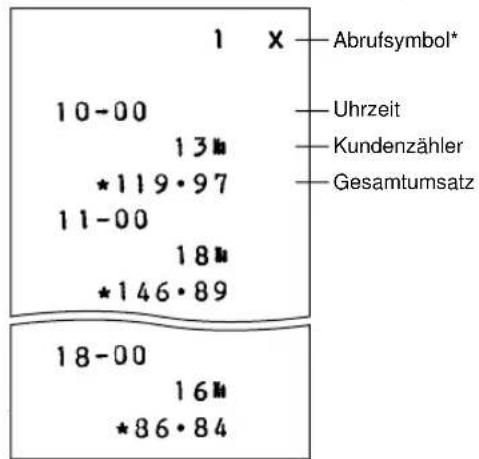

ABRUF (X) UND NULLSTELLUNG (Z) VON UMSÄTZEN....21

1 Kurzbeschreibung für den Abruf (X) und die Nullstellung (Z) von Umsatzberichten......21

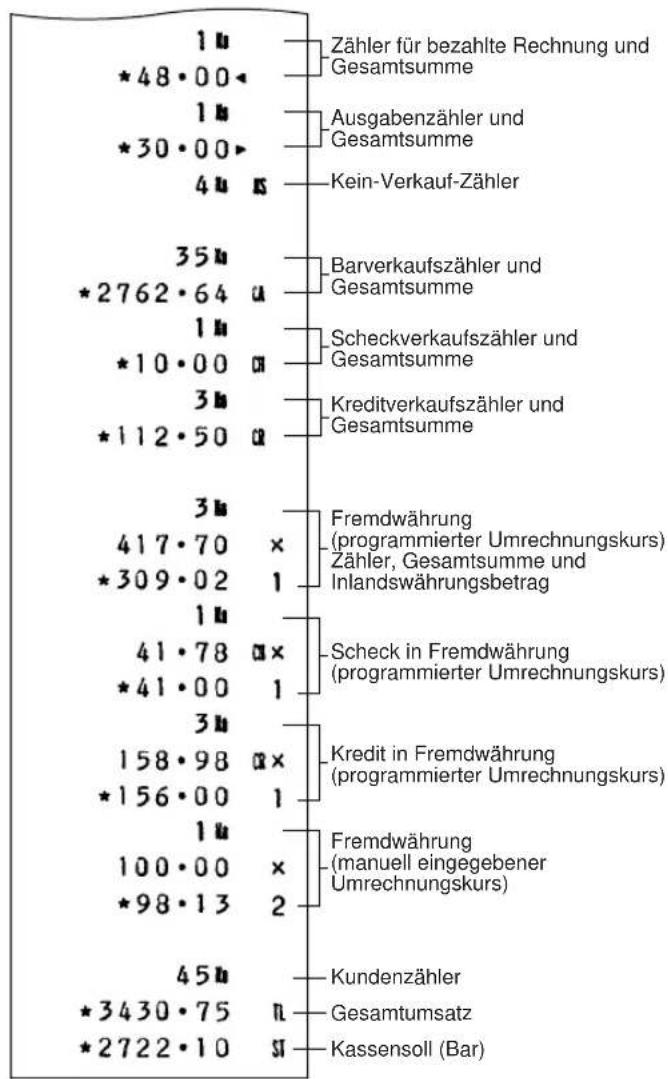

2 Berichtsbeispiele 22

PROGRAMMIERUNG....24

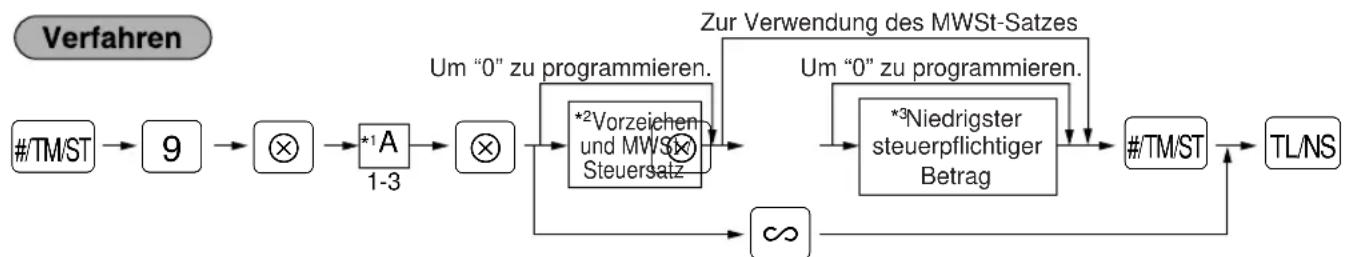

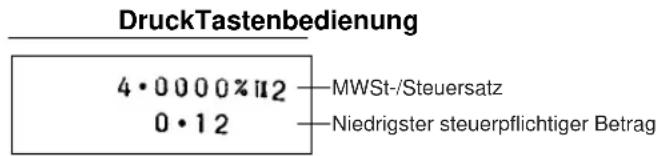

1 Programmierung des MWSt-/Steuersatzes....24

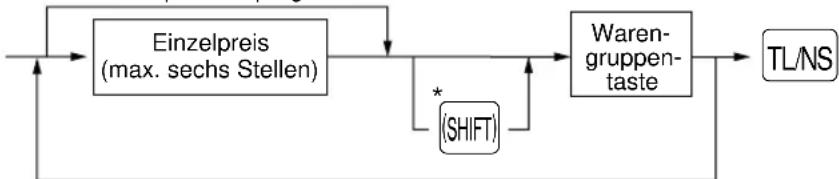

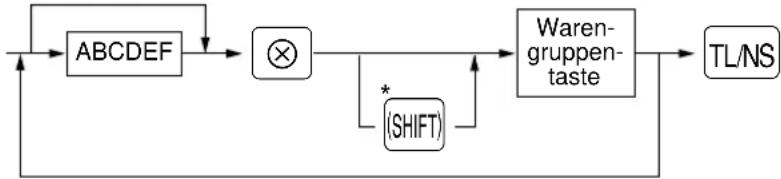

2 Programmierung für Warengruppen....24

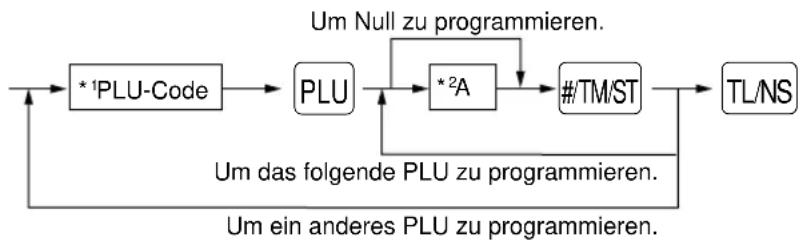

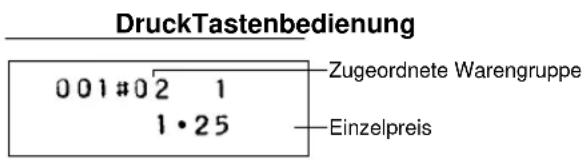

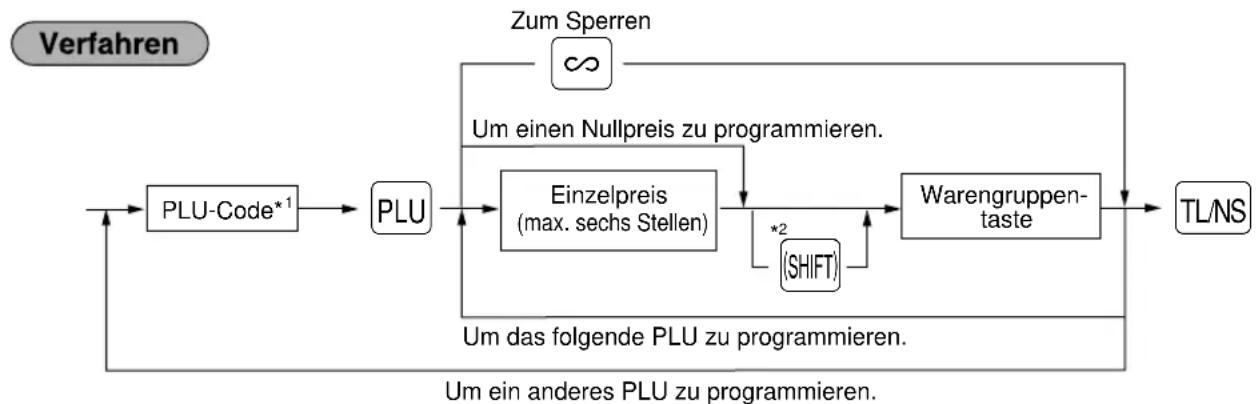

3 Programmierung für PLUs (Einzelartikel)....26

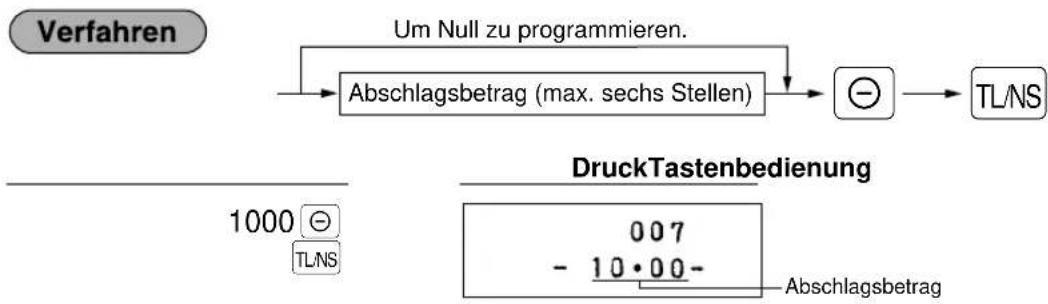

4 Programmierung verschiedener Tasten....27

5 Programmierung verschiedener Funktionen ....29

6 Abruf gespeicherter Programminhalte....33

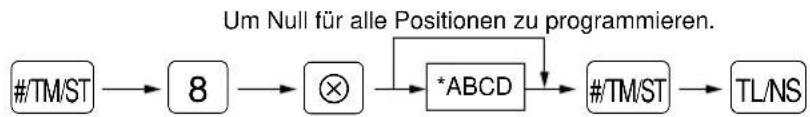

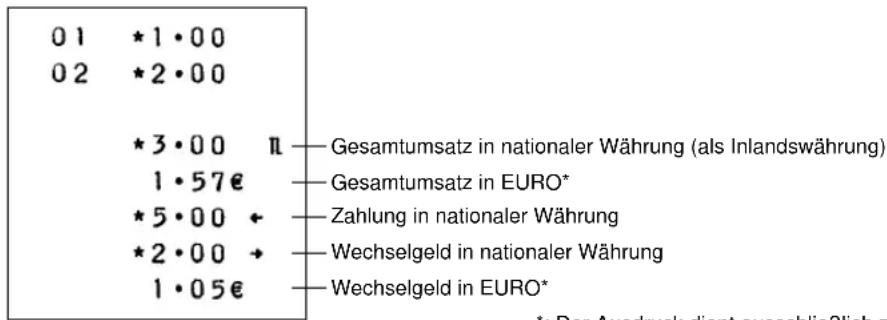

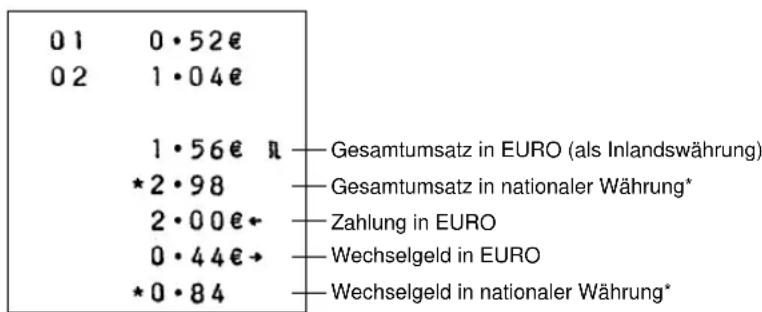

EURO-PROGRAMMIERUNG 34

WARTUNG DURCH DEN BEDIENER....37

1 Auswechseln der Batterien....37

2 Auswechseln der Papierrolle....38

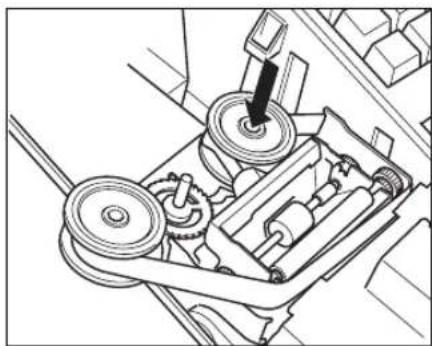

3 Auswechseln des Farbbands 39

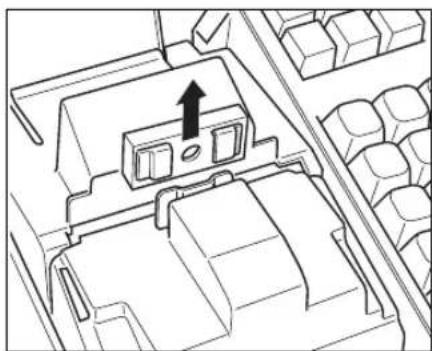

4 Nachfüllen der Druckfarbe (nur bei der ER-A180) 40

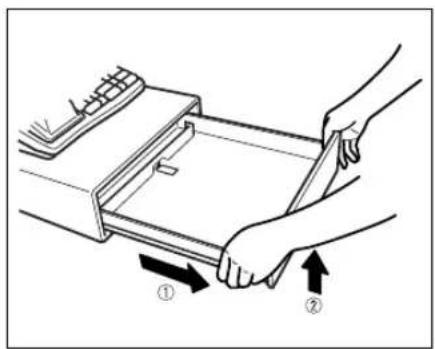

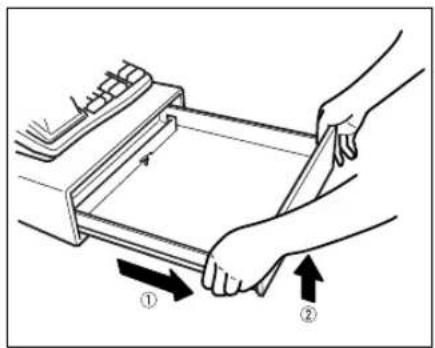

5 Handhabung der Schublade....41

6 Öffnen der Schublade von Hand 42

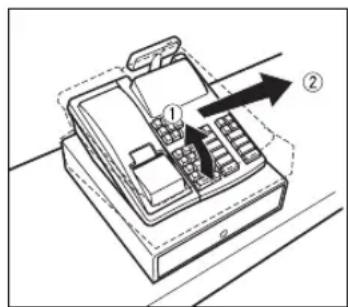

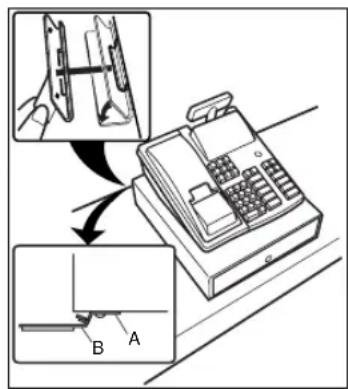

7 Befestigen des Haltewinkels 42

8 Verhalten bei Stromausfall oder Papierstau 42

9 Programmnullstellung....43

0 Bevor Sie den Kundendiensttechniker anfordern....43

SONDERZUBEHÖR 44

TECHNISCHE DATEN 44

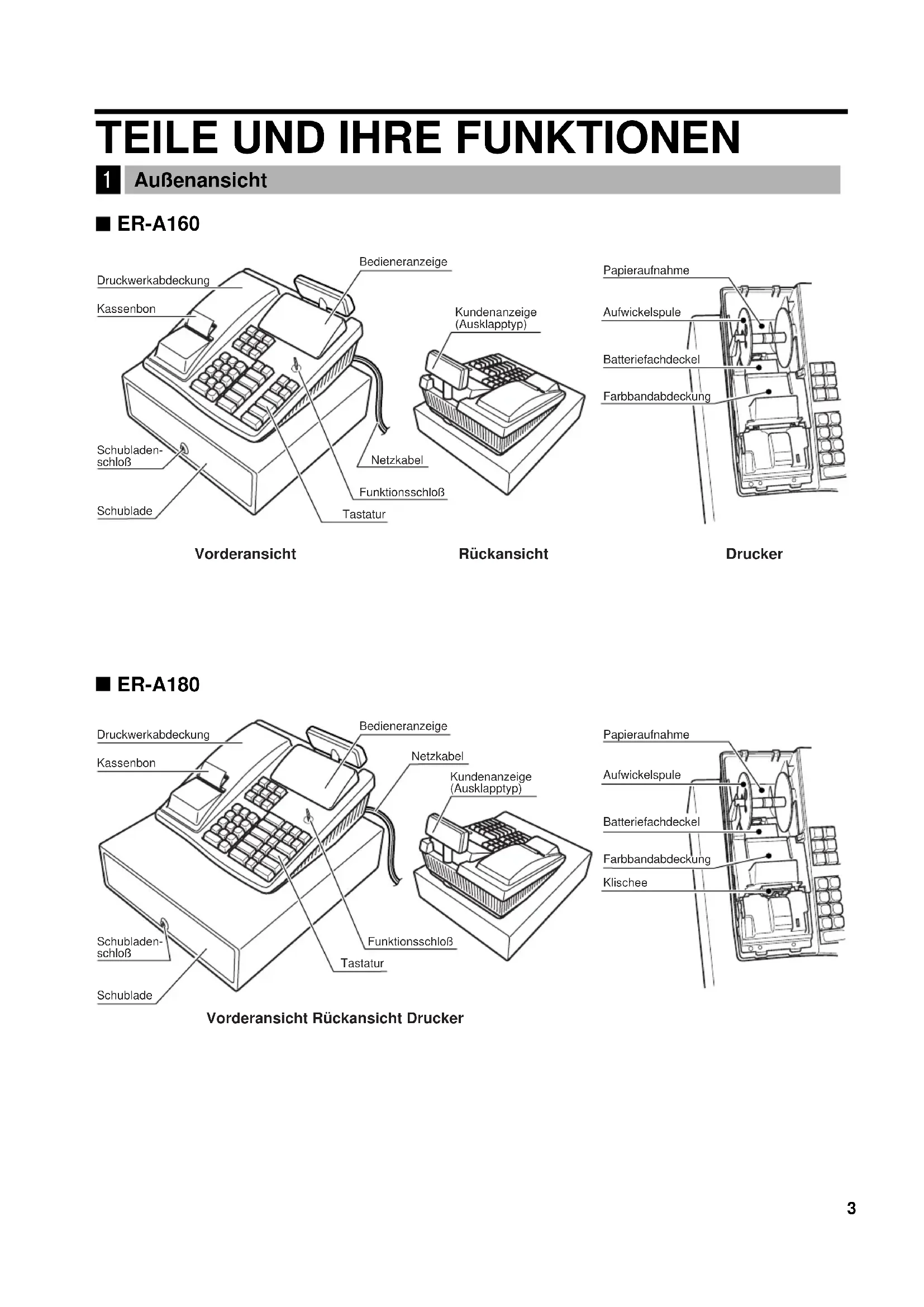

TEILE UND IHRE FUNKTIONEN

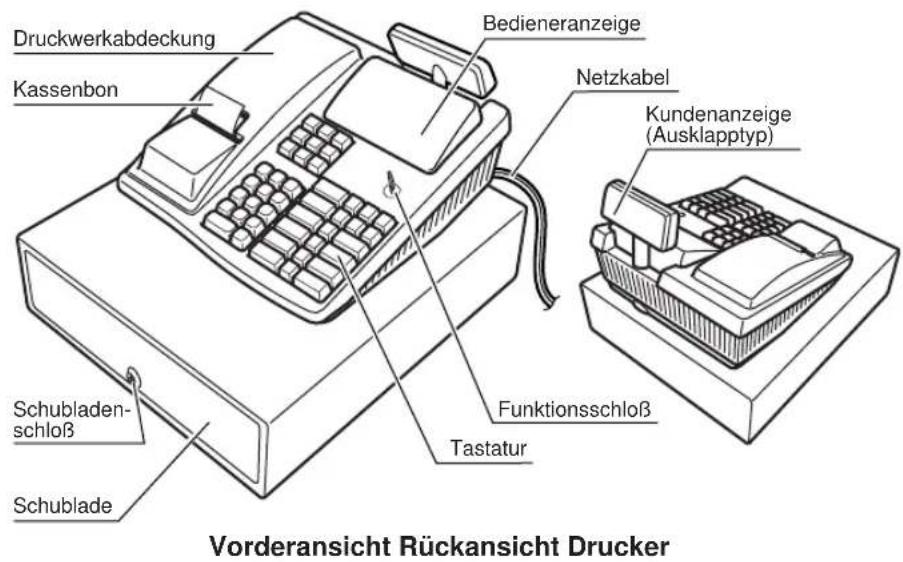

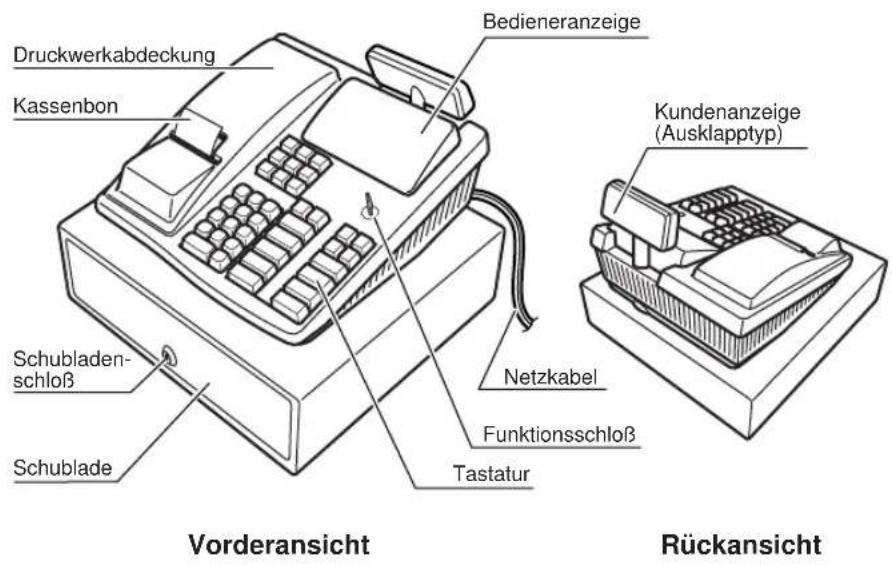

1 Außenansicht

■ ER-A160

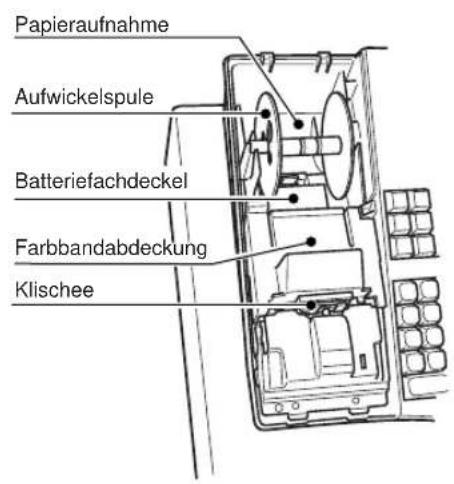

■ ER-A180

2 Tastatur

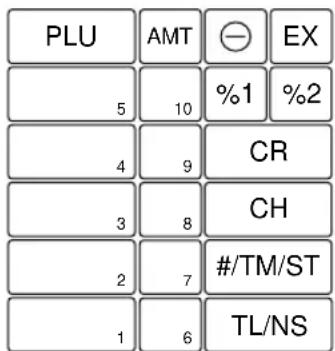

■ Standardtastaturanordnung ER-A160 ER-A180

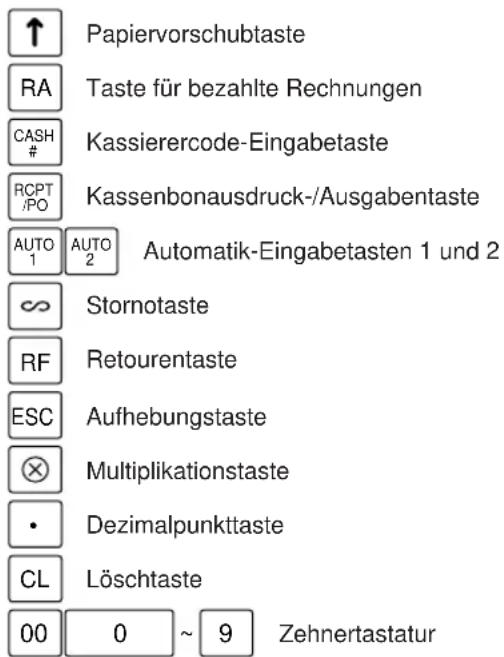

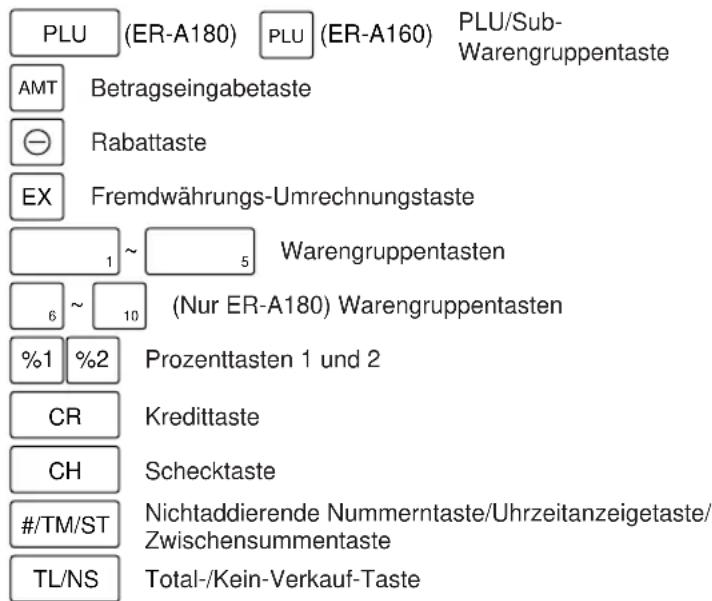

Standardtasten

■ Optionale Tasten

VAT MWSt-Taste (Nur ER-A180) Warengruppen-Umschaltaste

(z.B. 16 = Warengruppe 16)

Die Anzahl der Warengruppen kann auf 10 oder 15 (bei der ER-A160) bzw. auf 5, 15, 20 oder 30 (bei der ER-A180) geändert werden. Die Anordnungen der Warengruppentasten für 15, 20 und 30 Warengruppen sind wie folgt. (Die Anordnungen für 5 Warengruppen und 10 Warengruppen sind wie oben gezeigt.) Für die Änderung der Anzahl der Warengruppen sprechen Sie mit Ihrem Fachhändler.

15 Warengruppen 20 Warengruppen 30 Warengruppen

Das Funktionsschloß kann durch Einstecken mit einem von zwei mitgelieferten Funktionsschlüsseln gedreht werden. Diese Schlüssel bestehen aus dem Managerschlüssel (MA) sowie dem Bedienerschlüssel (OP). Diese Schlüssel können nur in der REG- bzw. “ ”-Position eingesteckt oder abgezogen werden.

Funktionsschloß-Einstellpositionen:

: In dieser Betriebsart werden sämtliche Registrierkassenfunktionen gesperrt. (Die Netzspannung wird unterbrochen.) Die registrierten Daten werden aber nicht verändert.

OP X/Z: Ermöglicht das Erstellen von Einzelkassierer-X- oder -Z-Berichten und Flash-Berichten. Ermöglicht das Ein-/Ausschalten der Kassenbonausgabe durch Betätigen der [RCPTIPO] Taste.

REG: Für unterschiedliche Registrierungen.

PGM: Zur Programmierung unterschiedlicher Positionen.

: Um die Registrierkasse in den Stornomodus zu bringen. In diesem Modus lassen sich nach Abschluß einer Transaktion Korrekturen vornehmen.

MGR: Ausschließlich für Eingaben durch den Geschäftsführer. Der Geschäftsführer kann diese Betriebsart verwenden, um eine Transaktions-Überschreibung vorzunehmen.

X1/Z1: Ermöglicht das Abrufen und die Nullstellung verschiedener Tagesumsätze.

X2/Z2: Ermöglicht das Abrufen und die Nullstellung der Wochen- und Monatsumsätze.

Bedieneranzeige Kundenanzeige (Ausklapptyp)

Betrag: Erscheint an den äußersten rechten acht (max.) Positionen. Wenn der Betrag negativ ist, erscheint ein negatives Vorzeichen “-” vor dem Betrag.

Anzahl von Wiederholungen für Wiederholregistrierungen:

Die Anzahl der Wiederholungen wird von "2" aufwärts angezeigt und mit jeder Wiederholung weitergezählt. Nach zehn Eingaben zeigt die Anzeige "0" an. (2 → 3 …… 9 → 0 → 1 → 2 …)

Kassenbon-Ausgabefunktionsstatus:

Die Anzeige “_” erscheint an der neunten Position, wenn die Kassenbon-Ausgabefunktion in den OFF-Status gebracht wurde.

Uhrzeit: Erscheint an den ersten bis fünften Positionen im 24-Stunden-Format in den Betriebsarten OP X/Z, REG, und MGR. In den Betriebsarten REG, und MGR ist die #TM/ST Taste zu betätigen, um die Uhrzeit anzuzeigen.

Registrierkassen-Statussymbole (Diese Symbole erscheinen an der zehnten Position.)

: Erscheint während der Programmierung.

: Erscheint bei einem Fehlerauftritt.

: Erscheint, wenn die Zwischensumme angezeigt wird oder wenn das Zahlgeld unter dem Verkaufsbetrag liegt.

c : Erscheint, wenn die EX Taste gedrückt wird, um die Zwischensumme in Fremdwährung zu berechnen.

F : Erscheint, wenn eine Transaktion durch eine der folgenden Tasten abgeschlossen wird: TLNS, CH und CR.

C : Erscheint, wenn der Wechselgeldbetrag angezeigt wird.

L : Erscheint, wenn die Batteriespannung unter dem erforderlichen Pegel liegt. Die eingesetzten Batterien müssen innerhalb von zwei Tagen gegen neue ausgewechselt werden. Für nähere Einzelheiten beziehen Sie sich auf die Seite 37.

L : Erscheint, wenn keine Batterie eingesetzt ist oder wenn die eingesetzten Batterien erschöpft sind. Drei Batterien müssen eingesetzt werden oder die eingesetzten Batterien müssen sofort gegen neue ausgewechselt werden. Für nähere Einzelheiten beziehen Sie sich auf die Seite 37.

AUFSTELLUNGSVERFAHREN

Bei erstmaliger Verwendung der Registrierkasse unternehmen Sie die nachfolgenden Schritte.

1 Aufstellung der Registrierkasse

Packen Sie die Registrierkasse vorsichtig aus und stellen Sie sie nahe einer Wandsteckdose auf. Sicherstellen, daß das Gerät an einem Ort aufgestellt wird, wie im Abschnitt "WICHTIG" (Seite 1) beschrieben. Um ein Bewegen der Registrierkasse durch das Öffnen und Schließen der Schublade zu vermeiden, ist die Schublade mit einer Winkelhalterung zu versehen. Für das Befestigen der Schublade ist auf den Abschnitt "Einbau und Befestigung der Halterung" im Kapitel "WARTUNG DURCH DEN BEDIENER" (Seite 42) Bezug zu nehmen.

2 Initialisierung der Registrierkasse

Um sicherzustellen, daß Ihre Registrierkasse richtig funktioniert, muß diese vor der Programmierung initialisiert werden. Benutzen sie hierfür bitte das folgende Verfahren:

Vor der Initialisierung der Registrierkasse ist unbedingt sicherzustellen, daß der Gerätestecker nicht an die Steckdose angeschlossen ist und sich keine Batterien in der Registrierkasse befinden.

1. Das Funktionsschloß auf "PGM" drehen.
2. Den Gerätestecker an die Steckdose anschließen.

Die äußerste rechte Ziffer blinkt für einige Sekunden; danach ertönen drei Pieptöne, während im Display "0.00" angezeigt wird.

3 Einsetzen der Batterien

Drei R6- oder LR6-Batterien (Größe "AA") kaufen und einsetzen. Die Batterien verhindern unbeabsichtigtes Löschen der vom Benutzer programmierten Daten, wenn das Netzkabel zufällig abgezogen wird oder wenn es zu einem Stromausfall kommt.

Die Batterien haben eine Nutzungsdauer von wenigstens einem Jahr.

Wenn an der äußersten linken Seite des Displays das Symbol “L(schwache Batterie) angezeigt wird, müssen die Batterien innerhalb von zwei Tagen ersetzt werden. Wenn das Symbol “L(keine Batterie) erscheint, sind die Batterien erstmalig einzusetzen.

Einsetzen der Batterien:

1. Das Funktionsschloß auf "OP X/Z" drehen.

Die Anzeige schaltet auf die Uhrzeitanzeige um und zeigt das Symbol “L” an.

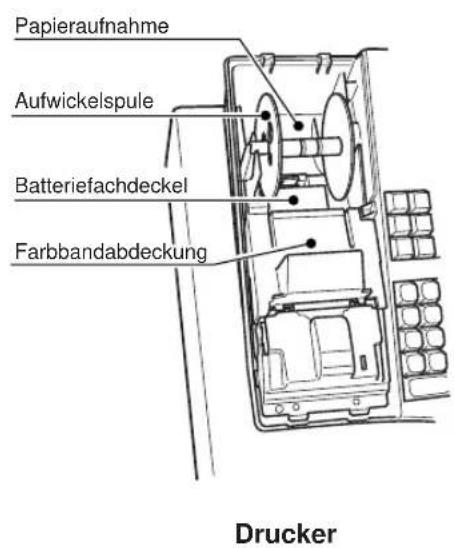

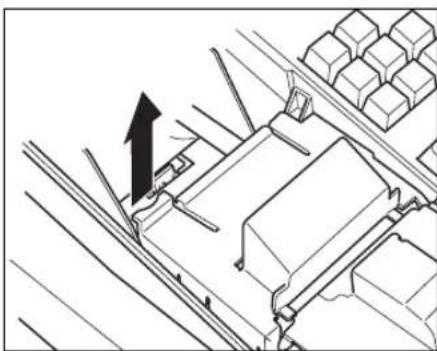

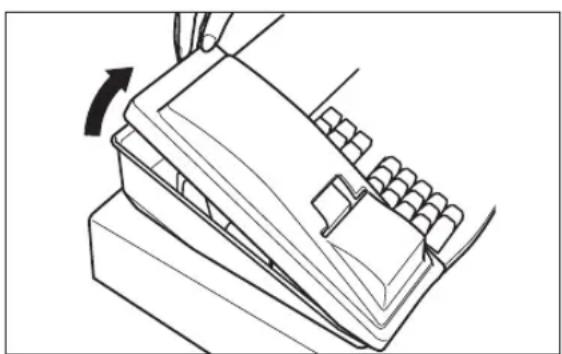

1. Die Druckwerkabdeckung abnehmen.

An der Rückseite des Druckwerks anheben, dann die Abdeckung entfernen.

Äußerst vorsichtig verfahren, daß es bei der auf der Druckwerkabdeckung angebrachten manuellen Papierabtrennvorrichtung zu keinen Verletzungen kommt.

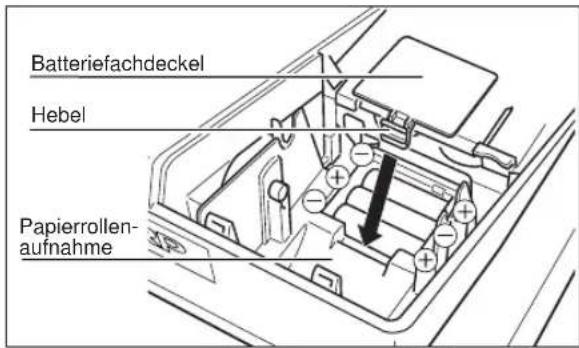

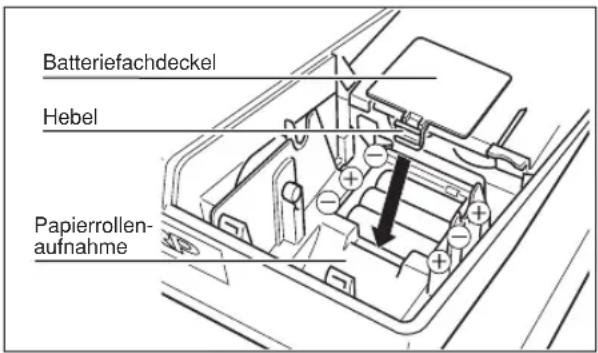

1. Den vor der Papierrollenaufnahme befindlichen Batteriefachdeckel öffnen.

Den Öffnungshebel gegen sich ziehen, dann den Batteriefachdeckel anheben.

1. Drei neue Batterien in das Batteriefach einsetzen.

Sicherstellen, daß die positiven (+) und negativen (-) Batteriepole jeder Batterie in die vorgeschriebenen Einbaurichtungen weisen. Wenn sie richtig eingesetzt sind, verschwindet das Symbol “L”

1. Den Batteriefachdeckel nun wieder schließen.

Rückansicht

VORSICHT!

Falsch eingesetzte Batterien können platzen oder auslaufen, wodurch es zur Beschädigung der inneren Bauteile kommen kann.

Es sind folgende Vorsichtsmaßnahmen zu ergreifen:

• Sicherstellen, daß die positiven (+) und negativen (-) Batteriepole jeder Batterie in die vorgeschriebenen Einbaurichtungen weisen.
• Niemals Batterien unterschiedlicher Typen zusammen verwenden.
• Niemals alte und neue Batterie zusammen verwenden.
• Niemals verbrauchte Batterien im Batteriefach belassen.
• Wenn die Registrierkasse für längere Zeit nicht in Betrieb genommen wird, müssen die Batterien entfernt werden. In diesem Fall werden die Daten und die durch den Benutzer programmierten Einstellungen gelöscht.
• Wenn eine Batterie ausgelaufen ist, das Batteriefach sofort reinigen und darauf achten, daß die Batterieflüssigkeit nicht auf die Haut oder in die Augen gelangt.
  • Die Batterien niemals in brennbaren Abfall oder in offenes Feuer werfen.

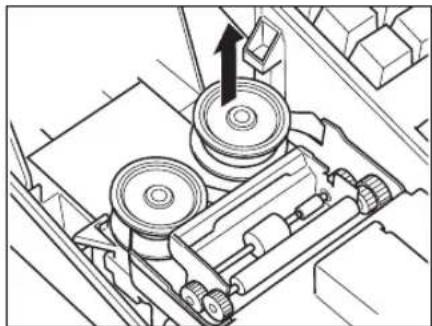

Hinweis

Ihre Registrierkasse wird mit einem Batterie-Warnaufkleber ausgeliefert. Schneiden Sie bitte die vorgesehene Hälfte ab und kleben Sie diese danach auf den Batteriefachdeckel.

4

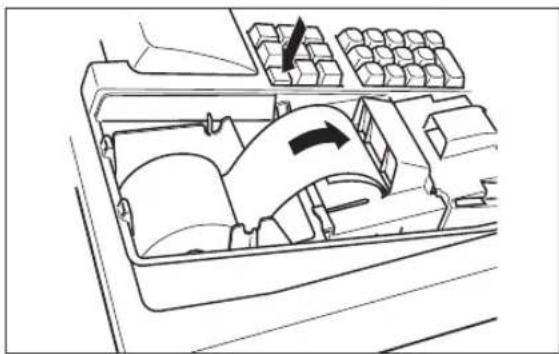

Einsetzen der Papierrolle

Vorsichtsmaßnahme: Äußerst vorsichtig verfahren, wenn die Druckwerkabdeckung abgenommen oder aufgesetzt wird, da es durch die manuelle Papierabtrennvorrichtung zu Verletzungen kommen kann.

1. Das Funktionsschloß auf "REG" drehen.
2. Die mitgelieferte Papierrolle in korrekter Position in die Papierrollenaufnahme einsetzen.
3. Den Papierstreifen 5 cm vom Ende umfalten.

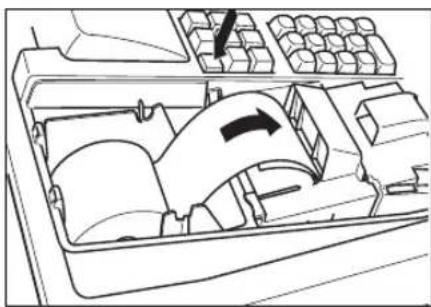

4. Während die ↑ Taste gedrückt wird, das umgefaltete Ende des Papierstreifens gerade in den Papiereinlaß einführen. Der eingeführte Papierstreifen erscheint im Druckbereich.
5. Wenn die Aufwickelspule nicht benutzt wird (Ausgabe eines Kassenbons):

- Den Papierstreifen durch die manuelle Papierabtrennvorrichtung auf der Druckwerkabdeckung herausführen. (Die ↑ Taste drücken, falls der Papierstreifen weitertransportiert werden soll.)

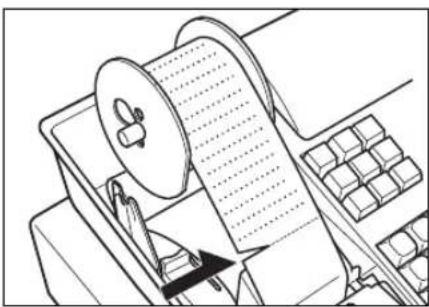

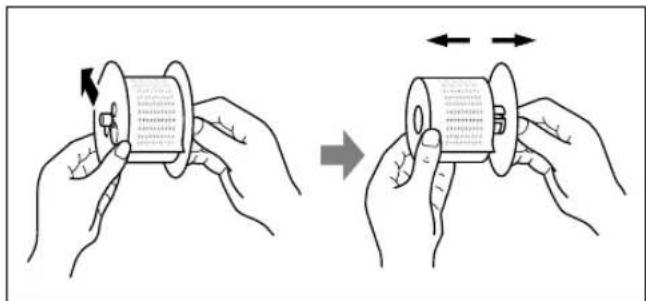

Wenn die Aufwickelspule benutzt wird (für den Journalstreifen):

• Den Papierstreifen in den Schlitz der Aufwickelspule einführen. (Die ↑ Taste drücken, falls der Papierstreifen weitertransportiert werden soll.)
• Den Papierstreifen zwei- bis dreimal um die Spulenwelle wickeln.
• Wenn die Haltescheibe nicht an der Spule befestigt ist, diese anbringen, indem die Spulenwelle in das größere Loch eingeführt und dann in das kleinere Loch geschoben wird.
• Die Spule auf die Spulenaufnahme setzen und die ↑ Taste drücken, um den Papierstreifen zu straffen.

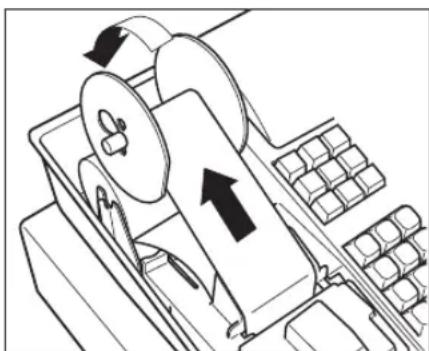

6. Die Druckwerkabdeckung wieder anbringen.

Die Abdeckung in die Halterungen des Gehäuses einhaken und zudrücken.

• Wenn die Papierrolle als Journalstreifen verwendet wird, muß der Druckertyp verändert werden. Nehmen Sie bitte hierfür auf "Programmierung des Druckformats" auf Seite 30 Bezug.
• Es kann Doppel-Journal-/Kassenbonpapier verwendet werden. Beim Einsetzen der Papierrolle ist auf den Hinweis für "Einsetzen der Papierrolle" auf Seite 39 Bezug zu nehmen.

5

Programmierung der erforderlichen Posten

Vor dem Programmieren ist der Managerschlüssel (MA) einzustecken und das Funktionsschloß auf "PGM" zu drehen.

Hinweis

• In den nachfolgenden Tastenbedienungsbeispielen zeigt z.B. der Ziffernwert 1234 die Nummern oder die Parameter an, die mit den entsprechenden Nummerntasten eingegeben werden.
• Auf dem Kassenbon werden die programmierten Daten zusammen mit der Kopfzeile (Datum) und der Fußzeile (z.B. fortlaufender Nummer) ausgedruckt.

■ Einstellung des Datums

Den Tag (ein oder zwei Stellen), den Monat (zwei Stellen) und das Jahr (zwei Stellen) in dieser Reihenfolge eingeben.

Beispiel: 26. März 2001

■ Einstellung der Uhrzeit

Die Uhrzeit auf das 24-Stundensystem einstellen. Wenn zum Beispiel eine Uhrzeit von 2:30 morgens eingestellt werden soll, ist 230 einzugeben. Wenn die Uhrzeit 2:30 nachmittag ist, wird 1430 eingegeben.

Beispiel: 14:30

■ Programmierung des Mehrwertsteuersatzes

Wenn der MWSt-/Steuersatz programmiert wird, läßt sich mit Ihrer Registrierkasse die Umsatzsteuer berechnen. Beim MWSt-System ist die Steuer im Verkaufspreis enthalten. Der Steuerbetrag wird dann gemäß des programmierten MWSt-Satzes berechnet. Beim Steuersystem wird die anfallende Steuer berechnet und dem Nettoverkaufspreis zugeschlagen. Ihre Registrierkasse ist für 6 unterschiedliche Steuersysteme und 3 Arten von Steuersätzen ausgelegt.

Das Steuersystem Ihrer Registrierkasse wurde werkseitig auf "automatisch herausrechnendes MWSt-System 1-3" eingestellt. Sämtlichen Warengruppen wurde die MWSt-/Steuersatz Nr.1 werkseitig zugeordnet.

Wenn der MWSt-Satz 1 durch das nachfolgende Verfahren programmiert wird, läßt sich die MWSt 1 automatisch für alle Artikel berechnen.

Im vorliegenden Mehrwertsteuersystem lassen sich auch die MWSt-Sätze 2 und 3 verwenden, wenn sie erforderlich werden. Um mehrere MWSt-Sätze zu programmieren, ist auf "Programmierung des MWSt-/ Steuersatzes" Bezug zu nehmen. Zur Zuordnung des Steuerstatus zu Warengruppen muß auf "Programmierung für Warengruppen" Bezug genommen werden.

Wenn einige Artikel als steuerfrei deklariert werden müssen, ist eine Warengruppe für alle MWSt-Sätze als "steuerfrei" zu programmieren. (Bitte beachten Sie, daß sämtliche Artikel in dieser Warengruppe nicht versteuert werden.)

Wenn Sie andere Typen des "herausrechnenden MWSt-/aufschlagenden MWSt-Systems" benötigen, beziehen Sie sich bitte auf den Abschnitt "Berechnung der Mehrwertsteuer (MWSt)" auf Seite 14. Sprechen Sie mit Ihrem Fachhändler, wenn ein Wechsel des MWSt-Systems durchgeführt werden soll.

Verfahren

*1: MWSt-Satz: 0.0001 bis 100.0000

Beispiel: MWSt-Satz 1 10%

6 EURO-Programmierung

Ihre Registrierkasse kann für jeden einzelnen Zeitraum bei der Einführung der EURO-Währung modifiziert werden. Für die automatische Modifikation sehen Sie bitte den Abschnitt "EURO-Programmierung" auf Seite 34.

Vor der Ausführung dieser Modifikation muß zuerst die Registrierkasse in den X2/Z2-Modus umgeschaltet werden und dann eine Kassiereranmeldung erfolgen. Für Kassiereranmeldung beziehen Sie sich bitte auf die Seite 10.

Die Registrierkasse ist nun für Verkaufsvorgänge bereit. Sie können allerdings eine Reihe weiterer Funktionen je nach Ihren Anforderungen programmieren. Für nähere Einzelheiten beziehen Sie sich bitte auf das Kapitel "PROGRAMMIERUNG".

GRUNDLEGENDE

VERKAUFSREGISTRIERUNG

1 Vor der Registrierung

Vor der Durchführung von Registrierungen ist der Bediener- oder Managerschlüssel in das Funktionsschloß einzustecken, in die REG-Position zu bringen und danach folgendes zu überprüfen:

Kassenbon-Ausgabefunktion (ON/OFF)

Um Papier zu sparen, kann der Kassenbonausdruck im REG-Modus unterdrückt werden. Hierzu einfach die RCPTIPO Taste in der OP X/Z-Betriebsart betätigen. Dadurch wird der Kassenbon-Ausgabestatus hin- und hergeschaltet. Wenn sich die Funktion im Ausschaltzustand befindet, leuchtet die Anzeige “_” im Display auf (Kassenbon-Ausdruck gesperrt). Ihre Registrierkasse druckt Berichte aus, unabhängig von der Einstellung der Kassenbon-Ausgabefunktion. Deshalb muß die Papierrolle auch dann eingesetzt sein, wenn diese Funktion deaktiviert ist.

Kassiererzuordnung

Vor der Registrierung müssen die Kassierer ihre Kassierercodes der Registrierkasse zuweisen. Diese Codeeingaben sind jedoch nicht erforderlich, wenn der gleiche Kassierer ebenfalls die nachfolgende Transaktion vornimmt.

■ Anmeldung (in den Betriebsarten REG, MGR, ∞, OP X/Z, X1/Z1 und X2/Z2)

Um den angemeldeten Kassierercode anzuzeigen.

* Kassierercode: 1 bis 6 (bei der ER-A160),

1 bis 8 (bei der ER-A180)

Den Code über die Zehnertastatur eingeben.

■ Abmeldung (in den Betriebsarten REG, MGR und ☐)

2 Grundlegende Verkaufsregistrierung

1. Den Einzelpreis des ersten Postens über die Zehnertastatur eingeben.
2. Eine entsprechende Warengruppentaste drücken.
3. Die Schritte 1 und 2 für alle Posten wiederholen.
4. Die #TMST Taste drücken, um den zu zahlenden Betrag anzuzeigen. (Dieser Schritt kann weggelassen werden.)
5. Den vom Kunden erhaltenen Betrag mit der Zehnertastatur registrieren. (Wenn dieser Betrag gleich der Zwischensumme ist, kann dieser Schritt weggelassen werden.)
6. Die TLNS Taste drücken. Das Wechselgeld wird zusammen mit dem Symbol "L" angezeigt und die Schublade öffnet sich danach.
7. Den Kassenbon abtrennen und dem Kunden zusammen mit dem (angezeigten) Wechselgeld überreichen.
8. Die Schublade schließen.

Hinweis

• Wenn ohne Bezahlung eine Transaktion mit der TLNS Taste abgeschlossen wird, wird der Gesamtverkaufsbetrag angezeigt.
• Wird ein Zahlbetrag eingegeben, der weniger als die Zwischensumme ist, zeigt die Registrierkasse ein Defizit und das Symbol “Öan. Führen Sie eine zusätzliche Zahlgeldeingabe aus.

Beispiel:

In diesem Beispiel sind die Warengruppen 4 und 5 auf "Steuerpflichtig 1" (Voreinstellung) eingestellt und der MWSt-Satz 1 ist als 10% vorprogrammiert.

3 Fehlermeldung

In den folgenden Fällen tritt in Ihrer Registrierkasse ein Fehlerzustand ein, wobei ein Piepton ertönt und das Fehlersymbol "E" im Display angezeigt wird. Die Fehlermeldung durch Drücken der CL Taste löschen und den richtigen Schritt durchführen.

• Wenn eine Zahl eingegeben wird, die 13 Stellen übersteigt (Eingabestellen-Überlauf): Den Fehler löschen und die korrekte Zahl eingeben.
• Wenn ein Tasteneingabefehler begangen wird: Den Fehler löschen und mit der Operation fortsetzen.
• Wenn eine Eingabe vorgenommen wird, die außerhalb der programmierten Eingabebegrenzung liegt: Überprüfen, ob die Betragseingabe korrekt ist. Wenn sie korrekt ist, kann sie in der MGR-Betriebsart erfolgen.
• Wenn die Zwischensumme acht Stellen überschreitet: Die Zwischensumme mit der CL Taste löschen und die TLNS, CH oder CR Taste drücken, um die Transaktion abzuschließen.

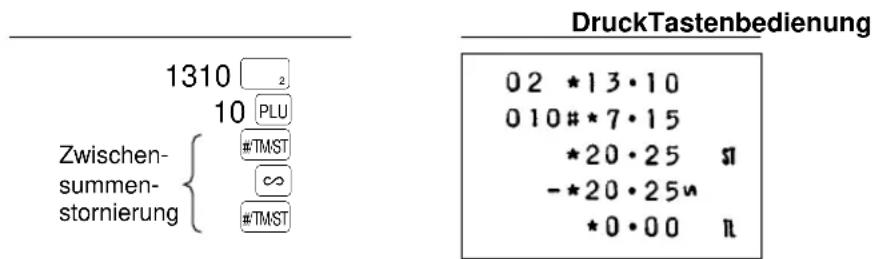

Fehleraufhebungsfunktion

Wenn Sie eine Transaktion verlassen möchten, da ein Fehler oder eine unkontrollierbare Situation aufgetreten ist, ist der folgende Vorgang auszuführen:

Die Transaktion wird storniert (als Zwischensummen-Storno behandelt), und ein Kassenbon wird dabei durch diese Funktion ausgestellt. Wenn Sie bereits einen Zahlbetrag eingegeben haben, wird der Vorgang als Barverkauf abgeschlossen.

Beim Verwenden der Fehleraufhebungsfunktion wird das Symbol "★★★★" auf dem Kassenbon ausgedruckt.

ANDERE ARTEN VON REGISTRIERUNGEN

In allen nachstehenden Tastenbedienungsbeispielen, außer für Berechnung der Mehrwertsteuer, sind alle Warengruppen als steuerfrei programmiert. In jedem nachstehenden

Tastenbedienungsbeispiel ist eine Zahl wie 1234 mit den entsprechenden Zifferntasten einzugeben.

1 Postenregistrierungen

■ Einzelpostenregistrierungen

Warengruppe *Zur Umschaltung der Wenn ein programmierter Einzelpreis verwendet wird

Warengruppentaste die Warengruppen-Umschalttaste an dieser Stelle betätigen. (Nur bei der ER-A180)

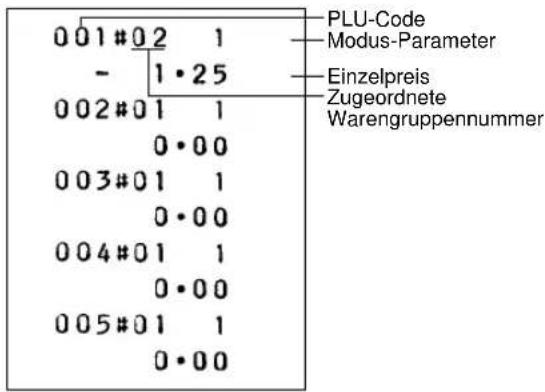

PLU → PLU-Code → PLU

Sub-Warengruppe → Einzelpreis *1 (max. sieben Stellen) → AMT → PLU-Code → PLU

*1 Weniger als die programmierte Eingabestellenbegrenzung

• Wenn jene Warengruppen und PLUs eingegeben werden, für die der Einzelpreis als 0 (Null) programmiert wurde, wird ausschließlich die Verkaufsmenge aktualisiert.
• Beim Verwenden der PLU-Funktion müssen ein Einzelpreis und eine zugeordnete Warengruppe programmiert werden. Beim Verwenden der Sub-Warengruppen-Funktion muß der Sub-Warengruppen-Modus gewählt und eine zugeordnete Warengruppe programmiert werden. Für nähere Einzelheiten dieser Programmierung beziehen Sie sich auf die Seite 26.

DruckTastenbedienung

■ Wiederholungsregistrierungen

Diese Funktion dient zur Eingabe von zwei oder mehreren identischen Posten.

DruckTastenbedienung

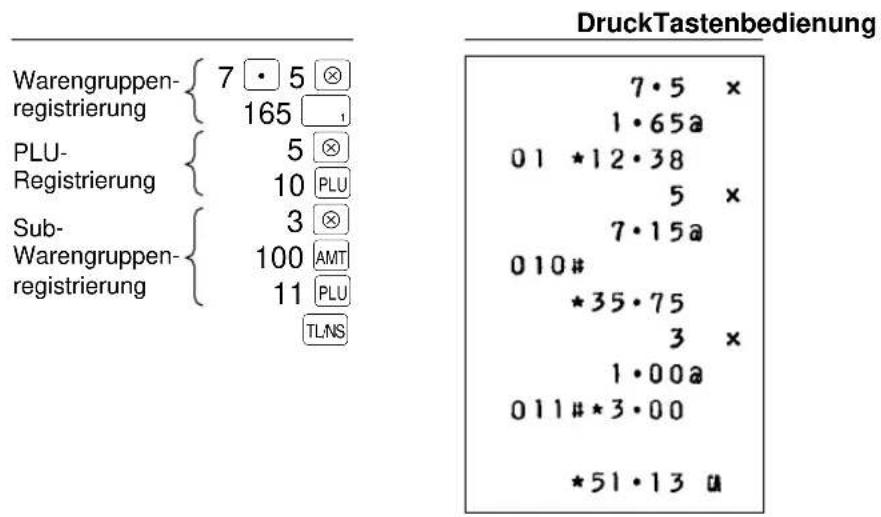

■ Multiplikationsregistrierungen

Diese Funktion ausnutzen, wenn Sie eine große Anzahl von Posten verkaufen oder wenn Sie Mengen eingeben müssen, die Dezimalstellen enthalten.

Verfahren

*Zur Umschaltung der Warengruppentaste die Warengruppen-Umschalttaste vor dem Drücken der Warengruppentaste betätigen. (Nur bei der ER-A180)

• Menge: Bis zu drei Vorkomma- und drei Nachkommastellen oder vier Vorkomma- und zwei Nachkommastellen
• Einzelpreis: Weniger als die programmierte Eingabestellenbegrenzung
• Menge x Einzelpreis: Bis zu sieben Stellen

■ Einzelposten-Barverkauf(SICS)-Registrierungen

• Diese Funktion ist nützlich, wenn es sich um den Verkauf von nur einem Artikel handelt und bar bezahlt wird (z.B. eine Zigarettenpackung). Diese Funktion kann nur bei den Warengruppen, die auf SICS programmiert wurden, bzw. bei den ihnen zugeordneten PLUs oder Sub-Warengruppen angewendet werden.
  • Die Transaktion wird abgeschlossen, sobald die Warengruppentaste oder die PLU Taste gedrückt wird.

Hinweis

Falls eine Betragsregistrierung einer auf SICS programmierten Warengruppe oder PLU/Sub-Warengruppe jenen der Warengruppen oder PLUs/Sub-Warengruppen folgt, die nicht auf SICS programmiert wurden, wird die Transaktion nicht abgeschlossen und resultiert in einem normalen Verkauf.

2 Anzeige der Zwischensummen

Die Zwischensumme wird angezeigt, wenn die #TMST Taste gedrückt wird. Bei Betätigung dieser Taste wird die Zwischensumme sämtlicher Registrierungen angezeigt. Dabei erscheint das Symbol “Dim Display.

Wenn Sie den Wunsch haben, einen Ausdruck der Zwischensumme mit der #TMST Taste zu erstellen, muß diese Einstellung durch Programmieren vorgenommen werden. Beziehen Sie sich auf "Programmierung für Zwischensummenausdruck" (auf Seite 31).

3 Abschluß einer Transaktion

■ Scheck- oder Kreditverkauf

Scheckverkauf

Am Ende der Transaktion die CH Taste drücken. Der Zahlbetrag kann wie im Barverkauf eingegeben werden und das Wechselgeld wird angezeigt.

DruckTastenbedienung

*Zahlbetrag: Weniger als die programmierte Eingabe-stellenbegrenzung

Kreditverkauf

Am Ende der Transaktion die CR Taste drücken. Der Zahlbetrag kann nicht eingegeben werden.

DruckTastenbedienung

*Gesamtverkaufsbetrag: Weniger als die programmierte Eingabestellenbegrenzung

Gemischte Zahlung

Sie können gemischte Zahlung als Bar- und Scheckzahlung, Bar- und Kreditzahlung sowie Scheck- und Kreditzahlung vornehmen.

DruckTastenbedienung

4 Berechnung der Mehrwertsteuer (MWSt)

■ Herausrechnendes MWSt-/aufschlagendes MWSt-System

Die Registrierkasse kann auf eines der folgenden sechs Steuersysteme programmiert werden.

Automatisch herausrechnendes MWSt-System 1-3 (Werkseitige Einstellung)

Dieses System berechnet bei der Saldierung die MWSt für die steuerpflichtigen Zwischensummen 1 bis 3, wobei die entsprechenden Prozentsätze eingesetzt werden.

Automatisch aufschlagendes MWSt-System 1-3

Dieses System berechnet bei der Saldierung die Steuern für die steuerpflichtigen Zwischensummen 1 bis 3, wobei die entsprechenden Prozentsätze eingesetzt und die berechneten Steuern den Zwischensummen zugeschlagen werden.

Manuell herausrechnendes MWSt-System 1-3

Dieses System ermöglicht die Berechnung der MWSt für die steuerpflichtigen Zwischensummen 1 bis 3. Diese Berechnung wird mit den entsprechenden programmierten Prozentsätzen ausgeführt, wenn die VAT Taste unmittelbar nach Drücken der #TMST Taste betätigt wird.

Manuell herausrechnendes MWSt-System 1

Zur Benutzung eines programmierten Prozentsatzes

Dieses System ermöglicht die MWSt-Berechnung für die Zwischensumme. Diese Berechnung wird mit den programmierten MWSt-1-Prozentsatz ausgeführt, wenn die VAT Taste unmittelbar nach Drücken der #TMST Taste betätigt wird. Dieses System erlaubt die manuelle Eingabe eines MWSt-Satzes (0.0001 bis 99.9999).

Manuell aufschlagendes MWSt-System 1-3

Dieses System ermöglicht die Berechnung der Steuer für die steuerpflichtigen Zwischensummen 1 bis 3. Diese Berechnung wird mit den entsprechenden programmierten Prozentsätzen ausgeführt, wenn die VAT Taste unmittelbar nach Drücken der #TMST Taste betätigt wird. Nach der Berechnung muß die Transaktion abgeschlossen werden.

Automatisch aufschlagendes MWSt-System 1-2 und automatisch herausrechnendes MWSt-System 3

Dieses System ermöglicht die Berechnung der Steuer in Kombination mit dem automatisch aufschlagenden MWSt-System 1-2 und dem automatisch herausrechnenden MWSt-System 3.

Die Kombination besteht aus dem herausrechnenden MWSt-System 3 sowie dem aufschlagenden MWSt-System 1 oder 2 zugeordnet für jeden Posten.

Der Steuerbetrag errechnet sich automatisch aus den entsprechenden programmierten Prozentsätzen.

Hinweis

• Steuerzuordnung eines PLUs hängt von der Steuerzuordnung der dem PLU zugeordneten Warengruppe ab.
• Das entsprechende MWSt-Symbol kann an der fixierten rechten Position neben dem jeweiligen Betrag auf dem Kassenbon wie folgt ausgedruckt werden:

Wenn unterschiedliche MWSt-Sätze einer Warengruppe oder einem PLU zugeordnet sind, wird das Symbol der niedrigsten Nummer, die dem entsprechenden MWSt-Satz zugeordnet ist, ausgedruckt. Für näherer Einzelheiten sprechen Sie bitte mit Ihrem Fachhändler.

DruckTastenbedienung

5 Unterschiedliche Registrierungen

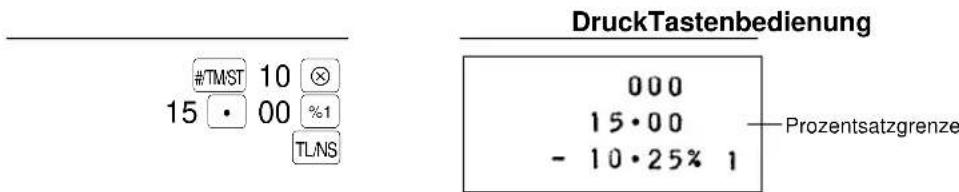

■ Prozentberechnungen (Aufschlag oder Abschlag)

• Ihre Registrierkasse ermöglicht Prozentberechnungen nach der Registrierung eines Einzelpostens oder für eine Verkaufszwischensumme, abhängig von der Programmierung.
• Prozentsatz: 0.01 bis 100.00% (abhängig von der Programmierung) [Anwendung des programmierten Prozentsatzes (falls programmiert) und manuelle Eingabe des Prozentsatzes]

Prozentberechnung für die Zwischensumme Prozentberechnung für Postenregistrierungen

DruckTastenbedienungD

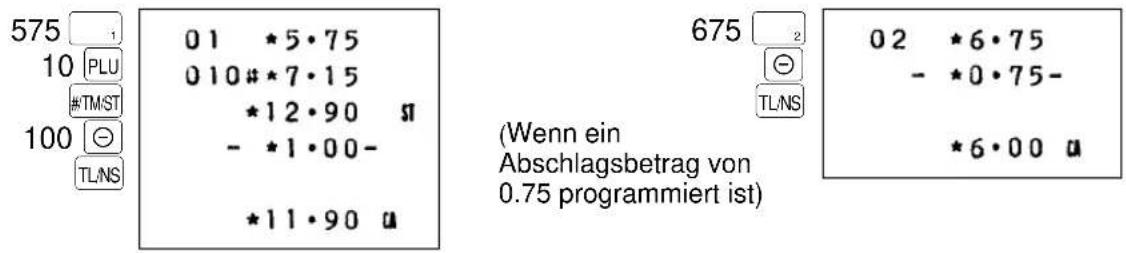

■ Abschlags-Registrierungen

Ihre Registrierkasse ermöglicht den Abschlag eines bestimmten programmierten Betrags oder eines manuell eingegebenen Betrags (Der Betrag muß unter der oberen Eingabe-Betragsgrenze liegen). Die Berechnungen können je nach Programmierung nach der Registrierung eines Einzelpostens oder der Ermittlung der Zwischensumme erfolgen.

Abschlag für die Zwischensumme Abschlag für Postenregistrierungen

DruckTastenbedienungD

■ Retourenregistrierungen

Falls der Retourenposten in eine Warengruppe registriert wurde, den Retourenbetrag eingeben, danach die RF Taste und die entsprechende Warengruppentaste in dieser Reihenfolge drücken. Falls der Retourenposten in ein PLU registriert wurde, den entsprechenden PLU-Code eingeben und danach die Tasten RF und PLU betätigen.

DruckTastenbedienung

■ Ausdrucken von nichtaddierenden Nummern

Eine nichtaddierende Nummer (z.B. eine Kundennummer oder Kreditkartennummer) von maximal 8 Stellen eingeben und die #TMST Taste betätigen. Die Eingabe kann zu jedem Zeitpunkt während der Verkaufs-registrierung erfolgen. Ihre Registrierkasse druckt die Nummer sofort aus.

DruckTastenbedienung

6 Zahlungshandhabung

■ Fremdwährungsumrechnung

Ihre Registrierkasse läßt Zahlungen in Fremdwährung zu. Durch Drücken der EX Taste wird eine Zwischensumme in Fremdwährung berechnet.

Für zusätzliche Zahlung in Fremdwährung

*Umrechnungskurs: 0.000000 bis 999.999999

Hinweis

• Wenn das Zahlgeld zu niedrig ist, wird die Differenz in der Inlandswährung angezeigt.
  • Die Verwendung der Kredit- und Scheckzahlung ist von der Programmierung des Umrechnungskurses abhängig (nur bei programmiertem Umrechnungskurs).
• Wenn der programmierte Kurs verwendet wird, wird ein programmiertes Fremdwährungssymbol ausgedruckt.
• Wenn Sie den Wunsch haben, den Umrechnungskurs auf dem Kassenbon/Journalstreifen auszudrucken, sprechen Sie bitte mit Ihrem Fachhändler.

Verwendung des programmierten Umrechnungskurses

DruckTastenbedienung

Verwendung des manuell einzugebenden Umrechnungskurses

DruckTastenbedienung

■ Registrierungen für bezahlte Rechnungen

*Weniger als die programmierte Eingabestellenbegrenzung

DruckTastenbedienung

4800 RA

*48·00

■ Ausgabenregistrierungen

*Weniger als die programmierte Eingabestellenbegrenzung

DruckTastenbedienung

3000 RCPTIPO

*30·00▶

■ Kein Verkauf (Geldwechsel)

Einfach die TLNS Taste drücken, ohne irgendeine Registrierung vorzunehmen. Die Schublade öffnet sich und die Registrierkasse druckt "NS" auf dem Journalstreifen oder auf dem Kassenbon aus.

B

7 Kassenbonausstellung nach Abschluß der Transaktion

Falls Ihr Kunde nach Abschluß der Transaktion einen Kassenbon haben möchte, wenn die Kassenbonfunktion deaktiviert ist, einfach die RCPTIPO Taste drücken, um einen Kassenbon auszudrucken.

Hinweis

• Das Drücken der [RCPT:PO] Taste im OP X/Z-Modus vor eine Registrierung schaltet die Kassenbonfunktion ein bzw. aus.
• Wenn mehr als 64 Zeilen eingegeben werden, wird ein Gesamtbon ausgestellt.

8 Registrierungen mit der Automatik-Eingabetaste (AUTO Taste)

Sie können eine programmierte Transaktion ausführen, indem Sie einfach die entsprechende Automatik-Eingabetaste drücken. Für die Programmierung der AUTO Taste beziehen Sie sich auf die Seite 32.

DruckTastenbedienung

AUTO 1 TL/NS

$$ \left(\boxed { \begin{array}{c} \text { AUTO } \ 1 \end{array} } = 2 \boxed {\text { PLU }}\right) $$

$$ 0 0 2 # * 5 \cdot 0 0 $$

$$ \star 5 \cdot 0 0 \mathrm{m} $$

9 Überschreibung von Betragseingabe-Begrenzungen

Die programmierte Eingabestellenbegrenzung kann durch Eingabe in der MGR-Betriebsart überschrieben werden.

Verfahren

1. Das Funktionsschloß mit dem Managerschlüssel (MA) auf die Position MGR stellen.
2. Die Eingabe für das Überschreiben vornehmen.

Beispiel

In diesem Beispiel wurde die Registrierkasse so programmiert, daß keine Abschläge über 2 Stellen stattfinden dürfen.

Tastenbedienung

Eingaben in der REG-Betriebsart 1500

Das Funktionsschloß auf die Position MGR stellen.

Das Funktionsschloß zurück auf die Position REG stellen.

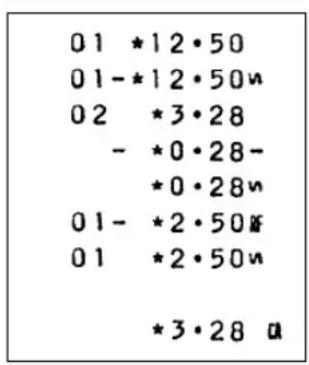

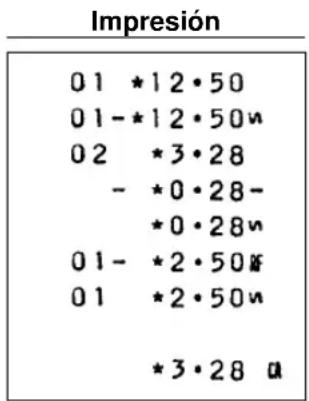

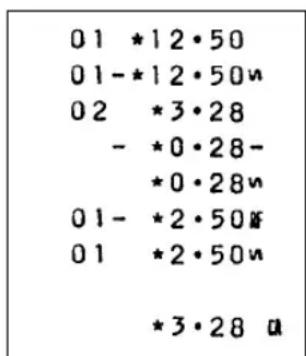

KORREKTUREN

1 Korrektur der letzten Registrierung (Sofortstorno)

Falls Sie durch Zufall eine falsche Warengruppen-, PLU/Sub-Warengruppen-, Prozent- ( %1 und %2 ), Abschlags- ( ) oder Retourenregistrierung durchgeführt haben, können Sie diese falsche Registrierung durch Drücken der Taste sofort nach der falschen Registrierung stornieren.

DruckTastenbedienung

2 Korrektur der vorletzten bzw. früheren Registrierung (indirekter Storno)

Sie können jede falsche Warengruppenregistrierung, PLU/Sub-Warengruppenregistrierung oder Artikel-Retourenregistrierung während einer Transaktion durch Drücken der ∞ Taste stornieren, falls Sie die fehlerhafte Registrierung vor Abschluß der Transaktion finden (z.B. vor dem Drücken der TLNS Taste).

3 Zwischensummenstorno

Sie können eine vollständige Transaktion stornieren. Sobald eine Zwischensummenstornierung ausgeführt wird, wird die Transaktion abgebrochen und die Registrierkasse gibt einen Kassenbon aus.

4 Korrektur nach Abschluß einer Transaktion

Falls Sie irgendeine fehlerhafte Registrierung während eines Zahlungsvorgangs oder nach Abschluß einer Transaktion finden, können Sie die vollständige Registrierung gemäß dem folgenden Verfahren im Stornomodus stornieren. (Falls Sie diese während eines Zahlungsvorgangs finden, aktivieren Sie den Stornomodus nach Abschluß einer Transaktion.)

1. Das Funktionsschloß mit dem Managerschlüssel (MA) in die Position bringen, um den Stornomodus zu aktivieren.
2. Nun die auf dem Kassenbon ausgedruckten Fehlregistrierungen wiederholen. (Dadurch werden sämtliche Daten der fehlerhaften Transaktion aus dem Speicher der Registrierkasse gelöscht und dann dem Stornomodus-Summenspeicher zugeschlagen.)

Annullierter Kassenbon

Stornomodus-Symbol

ABRUF (X) UND NULLSTELLUNG

(Z) VON UMSÄTZEN

• Wenn Sie die Umsätze vom Zeitpunkt der letzten Nullstellung an abrufen möchten, die Abruffunktion (X) benutzen. Dieser Abruf kann beliebig oft vorgenommen werden. Der Speicher der Registrierkasse wird dadurch nicht beeinflußt.
• Um den Speicher zu löschen, muß die Nullstellungsfunktion (Z) angewendet werden. Durch die Nullstellung werden sämtliche Umsätze ausgedruckt und der gesamte Speicher gelöscht (außer für GT, Nullstellungs-zähler und fortlaufende Nummer).

1 Kurzbeschreibung für den Abruf (X) und die Nullstellung (Z) von Umsatzberichten

X1/Z1-Umsatzberichte: Tagesumsatzberichte

X2/Z2-Umsatzberichte: Periodische (monatliche) Konsolidierungsberichte

Bezeichnung	Funktionsschloßposition			Tastenbedienung
	OPX/Z	X1/Z1	X2/Z2
Flash-Berichte:(Nur Anzeige)Um die Anzeige zu löschen, die CL Taste drücken oder in eine andere Funktionsschloß-position wechseln.	X	--		Warengruppentaste oderSHIFT → Warengruppentaste (Nur bei der ER-A180) :Warengruppen-Umsatz
				⊗ Taste: Kassensoll
				TLNS Taste: Gesamtumsatz
AllgemeinerUmsatzbericht	-	X1, Z1	X2, Z2	AbrufNullstellung TLNS
Einzelkassiererbericht	X, Z	--		AbrufNullstellung CASH# (Bericht des gegenwärtig angemeldeten Kassierers)
Gesamtkassiererbericht	-	X1, Z1	-	AbrufNullstellung CASH#
PLU-Umsatzbericht (von - bis)	-	X1, Z1	-	Alle PLUsStart-PLU-Code → End-PLU-Code Nullstellung AbruflNullstellung PLU
Stunden-Umsatzbericht	-	X1, Z1	-	AbrufNullstellung #TM/ST

Hinweis

• In den Berichten werden Nullumsätze nicht ausgedruckt; der Ausdruck wurde auf Unterdrücken programmiert. (Beziehen Sie sich hierfür auf die "Programmierung des Druckformats".)
• "X" bedeutet "Abruf" und "Z" bedeutet "Nullstellung" in den Berichten.

2 Berichtsbeispiele

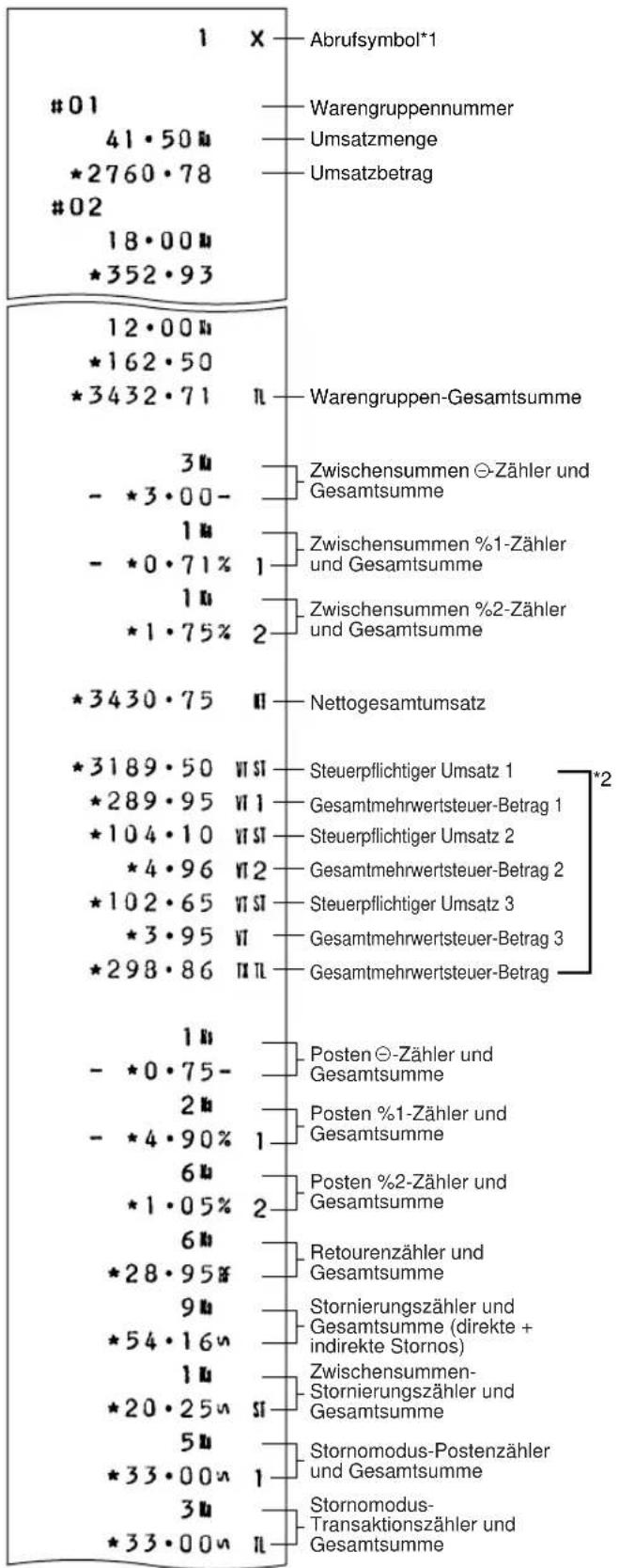

■ Allgemeiner Umsatzbericht

• Beispiel für X1-Bericht


*1: Im X2-Bericht wird "2" hier ausgedruckt.
*2: Wenn das automatisch aufschlagende MWSt-System 1-3, das manuell aufschlagende MWSt-System 1-3 oder die Kombination von dem automatisch aufschlagenden MWSt-System 1-2 und dem automatisch herausrechnenden MWSt-System 3 als Steuersystem gewählt wird, werden der Nettogesamtumsatz und die Steuern 1 bis 3 hier ausgedruckt.

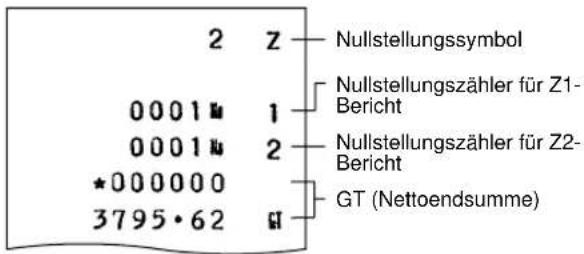

- Beispiel für Z1-Bericht • Beispiel für Z2-Bericht

Der nachfolgende Ausdruck hat das gleiche Format wie in dem Beispiel des X1-Berichts.

Der nachfolgende Ausdruck hat das gleiche Format wie in dem Beispiel des X1-Berichts.

Kassiererberichte

Einzelkassiererbericht

- Beispiel für X1-Bericht Gesamtkassiererbericht

Der Ausdruck hat das gleiche Format wie die Berichtsbeispiele für die einzelnen Kassierer. Die Umsatzdaten der Kassierer werden in der Reihenfolge der Kassierercodenummern ausgedruckt (von #1 bis #6 bei der ER-A160 und von #1 bis #8 bei der ER-A180).

*: Wenn ein Z-Bericht erstellt wird, wird "Z" ausgedruckt.

■ Stunden-Umsatzbericht PLU-Umsatzbelicht

- Beispiel für X1-Bericht • Beispiel für X1-Bericht

*: Wenn ein Z-Bericht erstellt wird, wird "Z" ausgedruckt.

*: Wenn ein Z-Bericht erstellt wird, wird "Z" ausgedruckt.

PROGRAMMIERUNG

Dieses Kapitel beschreibt, wie Sie Ihre Registrierkasse programmieren müssen. Programmieren Sie Ihre Registrierkasse mit allen für Ihr Geschäft erforderlichen Positionen/Artikel und folgen Sie dazu bitte den nachfolgenden Anweisungen.

In den nachstehenden Tastenbedienungsbeispielen weist eine Zahl wie 1234 die Zahl oder den Parameter aus, der mit den entsprechenden Zifferntasten eingegeben werden muß.

1 Programmierung des MWSt-/Steuersatzes

Um diesen MWSt-/Steuersatz unzulässig zu machen.

*1: MWSt-/Steuersatznummer (1-3)
*2: Vorzeichen und MWSt-/Steuersatz: XYYY.YYYY (X: Vorzeichen -/+ = 1/0, YYY.YYYY: MWSt-/Steuersatz = 000.0001 bis 100.0000)
*3: Max. fünf Stellen: 0 bis 99999

Bei der Wahl des MWSt-Systems werden das Vorzeichen und der niedrigste steuerpflichtige Betrag ignoriert. Bei der Wahl des MWSt-Aufschlags-Systems sind diese gültig.

2 Programmierung für Warengruppen

Ihre Registrierkasse ist mit 5 Standard-Warengruppen (bei der ER-A160) oder 10 Standard-Warengruppen (bei der ER-A180) ausgestattet. Sie können die Anzahl der Warengruppen bis zu 15 (bei der ER-A160) oder 30 (bei der ER-A180) erhöhen.

■ Funktionsprogrammierung

Vorzeichen

Jede Warengruppe für normale Verkäufe (Plus-Warengruppen) oder für Minus-Transaktionen (Minus-Warengruppen) zuordnen.

Steuerstatus

Jeder Warengruppe einen Steuerstatus zuordnen. Wenn bei einer Transaktion Eingaben in steuerpflichtige Warengruppen vorgenommen werden, wird die Steuer gemäß des zugeordneten Steuersatzes unmittelbar nach Abschluß der Transaktion berechnet.

SICS (Einzelposten-Barverkauf)

Wenn es sich um die erste Registrierung für eine Warengruppe handelt, die für SICS programmiert wurde, wird der Verkauf unmittelbar nach der Betätigung der Warengruppentaste abgeschlossen.

Eingabestellenbegrenzung

Die Anzahl der zulässigen Stellen für den maximalen Eingabebetrag für jede einzelnen Warengruppe programmieren. Die obere Eingabe-Betragsgrenze ist bei Operationen in der REG-Betriebsart effektiv und kann in der MGR-Betriebsart außer Kraft gesetzt werden.

Verfahren

Um alle Positionen mit Null zu programmieren.

Um eine andere Warengruppe zu programmieren.

*Zur Umschaltung der Warengruppentaste die Warengruppen-Umschalttaste an dieser Stelle betätigen. (Nur bei der ER-A180)

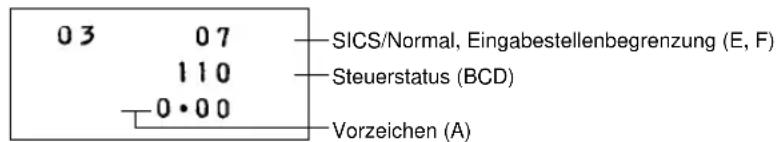

* Positionen: Auswahl: Eingabe:

A Vorzeichen Minus-Warengruppe 1
	Plus-Warengruppe 0
B Herausrechnende MWSt 3 oder Ja 1 aufschlagende MWSt 3 Nein 0
C Herausrechnende MWSt 2 oder Ja 1 aufschlagende MWSt 2 Nein 0
D Herausrechnende MWSt 1 oder Ja 1 aufschlagende MWSt 1 Nein 0
E SICS/Normal Einzelposten-Barverkauf (SICS) 1
	Normal 0
F Eingabestellenbegrenzung	0-7

Tastenbedienung

Druck

Hinweis

• Das Steuersystem Ihrer Registrierkasse wurde werkseitig auf automatisch herausrechnende MWSt-Berechnung 1 - 3 eingestellt. Wenn Sie den Wunsch haben, die automatisch aufschlagende MWSt-Berechnung 1 - 3, die manuell herausrechnende MWSt-Berechnung 1 - 3, die manuell herausrechnende MWSt-Berechnung 1, die manuell aufschlagende MWSt-Berechnung 1 - 3 sowie die Kombination von automatisch aufschlagender MWSt-Berechnung 1 - 2 und automatisch herausrechnender MWSt-Berechnung 3 zu benutzen, sprechen Sie bitte mit Ihrem Fachhändler.
• Wenn die Kombination der automatisch aufschlagenden MWSt-Berechnung 1 - 2 und der automatisch herausrechnenden MWSt-Berechnung 3 gewählt wird, kann eine der Mehrwertsteuern 1 - 2 zusammen mit der Mehrwertsteuer 3 (B) verwendet werden. Beispiel: BCD = 101 oder 110

■ Einzelpreis

Verfahren

Um einen Nullpreis zu programmieren.

Um eine andere Warengruppe zu programmieren.

*Zur Umschaltung der Warengruppentaste die Warengruppen-Umschalttaste an dieser Stelle betätigen. (Nur bei der ER-A180)

Tastenbedienung

Druck

3 Programmierung für PLUs (Einzelartikel)

■ Einzelpreis und zugeordnete Warengruppe

Einzelpreis (max. sechs Stellen)

Normalerweise werden Sie Einzelpreise für individuelle PLUs als PLU-Einzelpreise programmieren. Falls Sie den Einzelpreis "0" für ein PLU programmieren, können Sie nur die Verkaufsmenge in das PLU eingeben, d.h. das PLU kann nur als Zähler verwendet werden.

Zugeordnete Warengruppe

Wenn ein PLU einer Warengruppe zugeordnet ist, hängen die folgenden Funktionen des PLUs von der Programmierung für die entsprechende Warengruppe ab.

- Steuerstatus, Eingabestellenbegrenzung (nur für Sub-Warengruppen), Einzelposten-Barverkauf und Vorzeichen

*1: 1 bis 200 (bei der ER-A160) oder 1 bis 400 (bei der ER-A180)
*2: Zur Umschaltung der Warengruppentaste die Warengruppen-Umschalttaste an dieser Stelle betätigen. (Nur bei der ER-A180)

■ PLU-/Sub-Warengruppen-Modus

Wenn der PLU-Modus gewählt wird (z.B. automatische Festpreisregistrierung), können Einzel-PLU-Eingaben durch Eintippen der zugeordneten Codes und anschließendes Drücken der Taste vorgenommen werden. Wenn der Sub-Warengruppen-Modus gewählt wird, müssen die folgenden Tastenbedienungen ausgeführt werden: Den Preis eingeben, die AMT Taste drücken, den PLU-Code eingeben und die Taste drücken.

Verfahren

*1:1 bis 200 (bei der ER-A160) oder 1 bis 400 (bei der ER-A180)
*2: 0 für Sub-Warengruppen-Modus oder 1 für PLU-Modus

4 Programmierung verschiedener Tasten

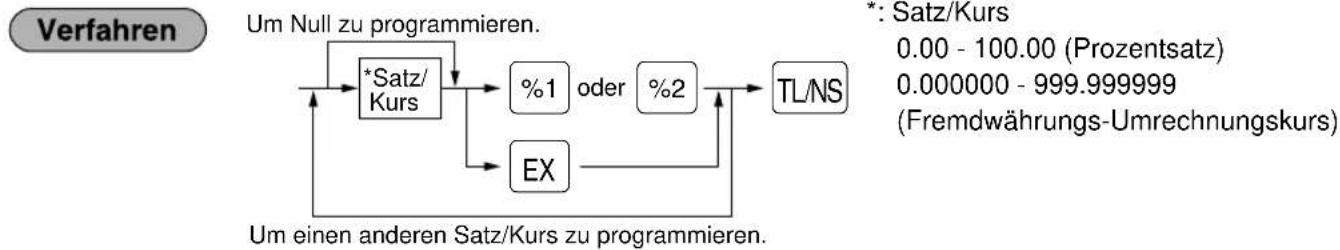

Programmierung von Prozentsatz und Fremdwährungs-Umrechnungskurs (%, EX)

Hinweis Der Dezimalpunkt muß verwendet werden, wenn es sich um Nachkommastellen handelt.

■ Programmierung des Abschlagsbetrags (⊖)


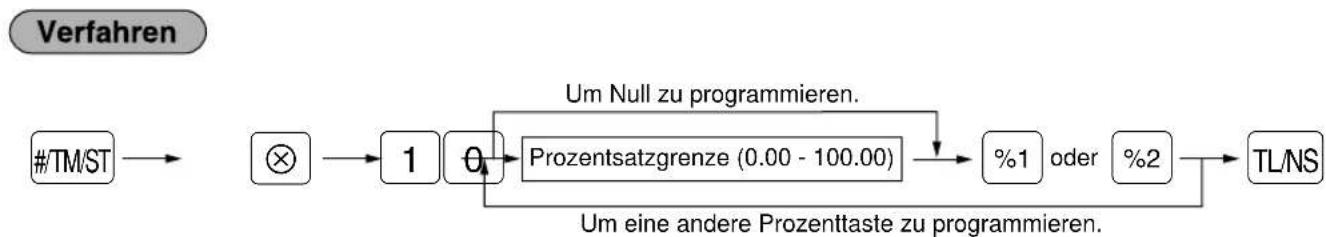

■ Programmierung der Prozentsatzbegrenzung ( % )

Sie können die obere Prozentsatzgrenze bei Prozentsatzeingaben programmieren. Prozenteingaben, die den oberen Grenzwert überschreiten, können im MGR-Modus überschrieben werden.

Hinweis 10% können als 1 0 oder 1 0 • 0 0 eingegeben werden. Die Taste • ist ausschließlich für Nachkommastellen erforderlich.

■ Programmierung der Funktionsparameter für die Tasten ☉ und %

+/- Vorzeichen

Durch die Programmierung des Vorzeichens +/- werden die Aufschlags- oder Abschlagsfunktion für jede Taste zugeordnet.

Posten % / Posten ⊖

Prozent-/Rabattberechnung für Einzelwarengruppe und -PLU

Zwischensumme % / Zwischensumme ⊖

Prozent-/Rabattberechnung für die Zwischensummen

Eingabestellenbegrenzung (nur für Rabattaste)

Die Begrenzung ist für REG-Modus-Operationen aktiviert, kann aber im MGR-Modus überschrieben werden.

Verfahren

Um Null für alle Positionen zu programmieren.

Um für eine andere Taste zu programmieren.

\* Positionen: Auswahl: Eingabe:

A Vorzeichen +/- + Vorzeichen (Aufschlag) 0

- Vorzeichen (Abschlag) 1

B Posten % / Posten

Ermöglichen 0

Sperren 1

C Zwischensumme % / Ermöglichen 0

Zwischensumme ⊖

Sperren 1

D Eingabestellenbegrenzung* 0-7

* Beim Programmieren von Prozenttasten ist immer 0 einzugeben.

Die Voreinstellung ist ABCD = 1007 für die ☐ Taste und ABCD = 1000 für die % Taste.

Tastenbedienung

1006

- TL/NS

Druck

■ Programmierung der Funktionsparameter für die EX Taste

Eingabewahl für Fremdwährungs-Umrechnungskurs

Die Voreinstellung und manuelle Eingabe des Fremdwährungs-Umrechnungskurses kann ermöglicht oder gesperrt werden.

Anzahl der Nachkommastellen

Die Anzahl der Nachkommastellen, die auf den Kassenbons für den Fremdwährungsbetrag ausgedruckt werden sollen, kann programmiert werden.

Fremdwährungssymbol

Das Fremdwährungssymbol für die EX Taste wird bei Bezahlung mit Fremdwährung ausgedruckt, deren

Umrechnungskurs durch Programmierung bestimmt wurde.

Verfahren

Um Null für alle Positionen zu programmieren.

\*: Positionen: Auswahl: Eingabe:

A Manuelle Kurseingabe Ermöglichen 0

Sperren 1

B Festkurseingabe Ermöglichen 0

Sperren 1

C Anzahl der Nachkommastellen

★ 0

D Fremdwährungssymbol

(Leerstelle) 1

€ 2

DruckTastenbedienung

Programmierung der Eingabestellenbegrenzung für die Tasten CH, CR, RA und PO

Die Eingabestellenbegrenzung ist im REG-Modus aktiviert, kann jedoch im MGR-Modus überschrieben werden. Wenn "0" eingestellt ist, wird die Funktion der entsprechenden Taste gesperrt.

5 Programmierung verschiedener Funktionen

• Beim Eingeben einer Nummer nach dem Drücken der ersten [TMST] Taste niemals eine falsche Nummer eingeben. Die im "Verfahren" angegebene Nummer eingeben.
• Sie können die Programmierung fortsetzen, bis die TLNS Taste für die in diesem Abschnitt beschriebene Programmierung gedrückt wird. Um mit der Programmierung fortzufahren, ist von der ersten numerischen Tasteneingabe aus zu wiederholen.

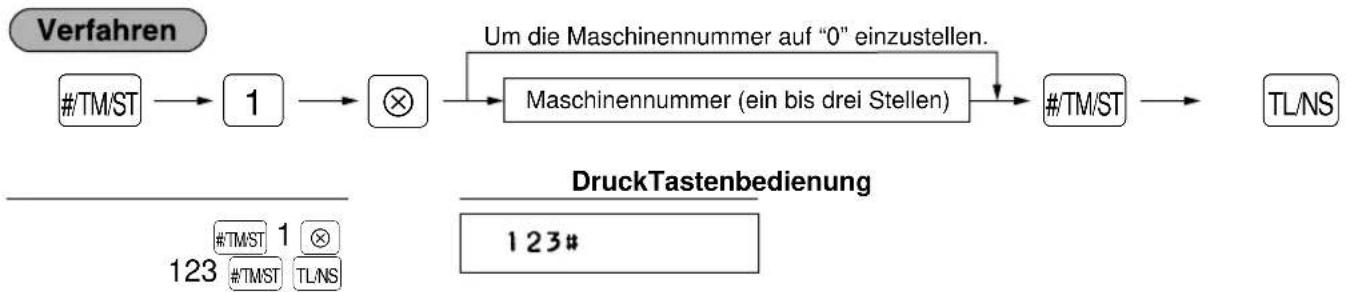

■ Einstellung der Maschinennummer

Wenn Ihr Geschäft zwei oder mehrere Registrierkassen besitzt, ist es vorteilhaft, unterschiedliche Maschinennummern zu schaffen, um die Unterscheidung der Registrierkassen zu ermöglichen.


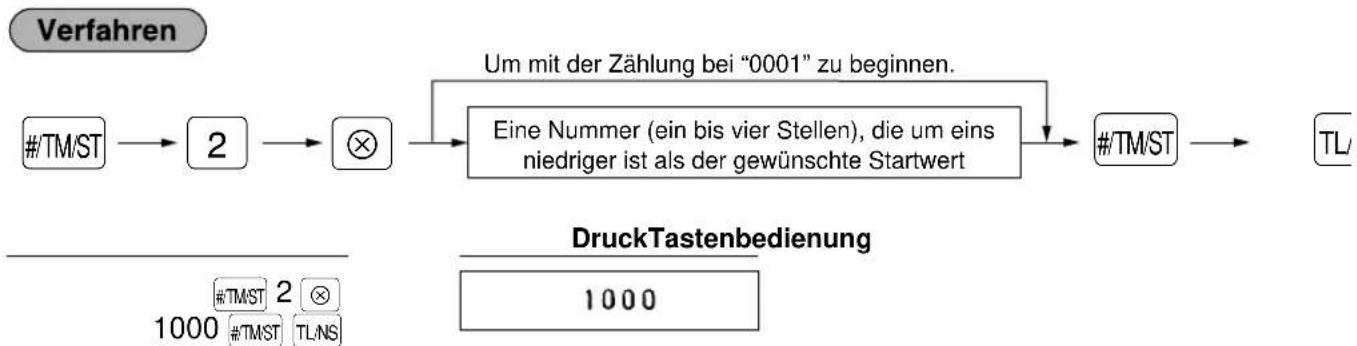

■ Einstellung der fortlaufenden Nummer

Die fortlaufende Nummer wird mit jedem Ausdrucken eines Kassenbons um eins erhöht.


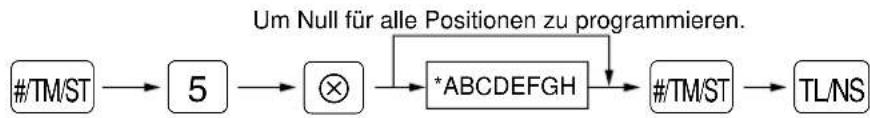

■ Programmierung zur Wahl für zusätzliche Funktionen

Sie können die Vorgänge wie Ausgaben, Bezahlte Rechnung, Retouren, Kein Verkauf oder Storno im REG-Modus ermöglichen oder sperren. Ferner läßt sich festlegen, ob Mengenbruchwerte eingegeben werden können oder nicht.

Verfahren

* Positionen: Auswahl: Eingabe:

A Ausgaben im REG-Modus Ermöglichen 0
	Sperren 1
B Bezahlte Rechnung im REG-Modus Ermöglichen 0
	Sperren 1
C Zwischensummen-Storno im REG-Modus Ermöglichen 0
	Sperren 1
D Indirekter Storno im REG-Modus Ermöglichen 0
	Sperren 1
E Direktstorno im REG-Modus Ermöglichen 0
	Sperren 1
F Retouren-Eingabe im REG-Modus Ermöglichen 0
	Sperren 1
G Kein Verkauf im REG-Modus	Ermöglichen 0
	Sperren 1
H Eingabe von Mengenbruchwerten	Ermöglichen 0
	Sperren 1

Die Voreinstellung ist ABCDEFGH = 00000000.

Tastenbedienung

#TM/ST	5	⊗
00000100	#TM/ST	TL/NS

Druck

#00000100

■ Programmierung des Druckformats

Sie können folgende Programmierungen vornehmen:

Druckertyp - Verwendung des Druckers als Journaldrucker oder Kassenbondrucker

Wenn Sie den Journaldrucker als Drucker und den zwangsweisen Ausdruck vollständiger Informationen auf dem Journalstreifen wählen, muß die Kassenbon/Ausgabe-Funktion in den ON-Status gebracht werden.

Kassenbonausdruck - Detaillierter Bonausdruck oder Gesamtbonausdruck

Auf dem Gesamtbonausdruck werden die einzelnen Positionen nicht ausgedruckt.

Datumsausdruck

Ausdruck der fortlaufenden Nummer

Nullunterdrückung in den Berichten

Verfahren

* Positionen: Auswahl: Eingabe:

A Druckertyp Journaldrucker 0
		Kassenbondrucker 1
B Kassenbonausdruck Gesamt 0
		Detailliert 1
C Immer 0 eingeben. 0
D Datumsausdruck Ja 0
		Nein 1
E Ausdruck der fortlaufenden Nr. Ja 0
		Nein 1
F Immer 0 eingeben. 0
G Nullunterdrückung im PLU-Bericht		Ja 1
		Nein 0
H Nullunterdrückung im Allgemeinen/ Ka 1
		Kassierer-/Stundenbericht Nein 0

Die Voreinstellung ist ABCDEFGH = 11000011.

Tastenbedienung

#TM/ST	6	⊗
10000011	#TM/ST	TL/NS

Druck

#10000011

Programmierung für Zwischensummenausdruck

Sie können durch die Programmierung wählen, ob der Zwischensummenausdruck durch Drücken der #TMST Taste erfolgen soll oder nicht.

Verfahren

Um Null für alle Positionen zu programmieren.

* Positionen: Auswahl: Eingabe:

A - B	Immer 0 eingeben.		0
C	Zwischensummenausdruck durch Drücken der \#TMST Taste	Ja	1
		Nein	0
D - H	Immer 0 eingeben.		0

Tastenbedienung

	#TM/ST	7	⊗
00100000	#TM/ST	TL/NS

Druck

#00100000

■ Programmierung für das EURO-System

Für Einzelheiten bezüglich des EURO-Systems beziehen Sie sich bitte auf das Kapitel "EUROPROGRAMMIERUNG".

Ausdruck der Gesamtsummen und Wechselgeldbeträge in Fremdwährung auf dem Kassenbon oder Journalstreifen

Die Gesamtsummen und Wechselgeldbeträge in Fremdwährung werden unter den Gesamtsummen und Wechselgeldbeträgen in Inlandswährung ausgedruckt.

Scheck- und Kredittransaktionen bei Zahlung mit Fremdwährung

Umrechnungsverfahren

Für die Umrechnungsmethode der Inlandswährung in Fremdwährung kann "Division" oder "Multiplikation" gewählt werden. Die Berechnung ist wie folgt auszuführen:

Wenn "Division" gewählt wird:

Inlandswährungsbetrag ÷ Umrechnungskurs = Fremdwährungsbetrag

Wenn "Multiplikation" gewählt wird:

Inlandswährungsbetrag × Umrechnungskurs = Fremdwährungsbetrag

\* Positionen: Auswahl: Eingabe:

A Ausdruck der Gesamtsummen und Wechselgeldbeträge Ja 1 in Fremdwährung auf Kassenbon oder Journalstreifen Nein 0

B Immer 0 eingeben. 0

C Scheck- und Kredittransaktion bei Zahlung mit Ja 1 Fremdwährung Nein 0

D Umrechnungsverfahren Division 1

Multiplikation 0

■ Programmierung der AUTO-Tasten

Wenn sie häufig durchgeführte Transaktionen oder Berichtserstellungen für die AUTO-Tasten programmieren, können diese Transaktionen und/oder Berichte abgerufen werden, indem Sie die entsprechenden AUTO-Tasten in der entsprechenden Betriebsart (REG, MGR, ☐, OPX/Z, X1/Z1 oder X2/Z2) betätigen.

Programmierung für AUTO: Eingabe des PLU-Codes 2 (Festpreis: 1.50)

Tastennummernliste

Taste Nr.		Taste Nr.		Taste Nr.		Taste Nr.		Taste Nr.
0	00	•	11	EX	21	1	51	11	61
1	01	⊗	12	PLU	22	2	52	12	62
2	02	CL	13	AMT	23	3	53	13	63
3	03	TLNS	14	∞	24	4	54	14	64
4	04	#TMST	15	RF	25	5	55	15	65
5	05	CH	16	RCPTPO	26	6	56
6	06	CR	17	RA	27	7	57
7	07	%1	18	CASH	28	8	58
8	08	%2	19	VAT	29	9	59
9	09	⊖	20	ISHFTI	30	10	60
00	10

6 Abruf gespeicherter Programminhalte

■ Tasteneingabefolge für den Abruf gespeicherter Programminhalte

Berichtsbezeichnung Tasteneingabefolge

Genereller Programmierbericht TLNS
Auto-Tasten-Programmierbericht	1 → TLNS
PLU-Programmierbericht	Start-PLU-Code → ⊗ → End-PLU-Code → PLU

Druckbeispiele

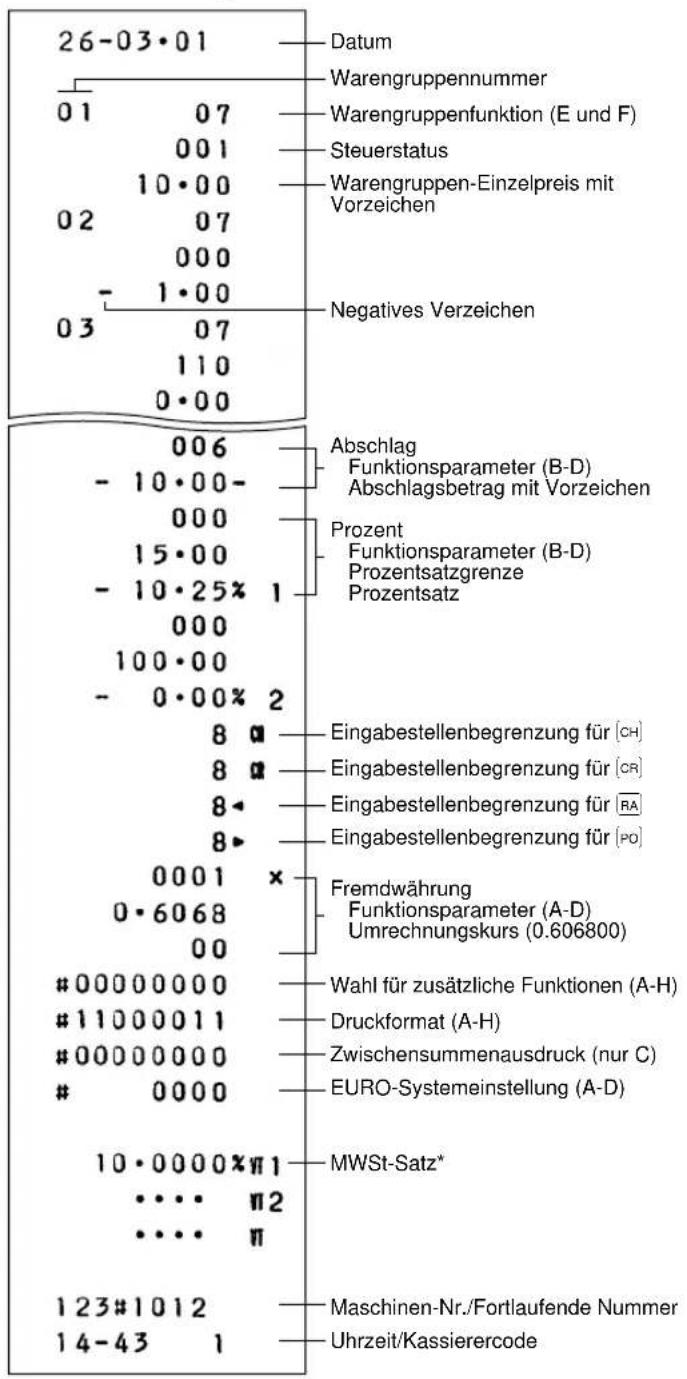

1 Genereller Programmierbericht

* Wenn das automatisch aufschlagende MWSt-System 1-3, das manuell aufschlagende MWSt-system 1-3 oder die Kombination von dem automatisch aufschlagenden MWSt-System 1-2 und dem automatisch herausrechnenden MWSt-System 3 als Steuersystem gewählt wird, wird der niedrigste steuerpflichtige Betrag unter dem Steuersatz ausgedruckt.

2 Auto-Tasten-Programmierbericht

3 PLU-Programmierbericht

EURO-PROGRAMMIERUNG

Ihre Registrierkasse kann für jeden einzelnen Zeitraum bei der Einführung der EURO-Währung modifiziert werden. Je nach dem Zeitpunkt der EURO-Einführung werden in der nachfolgenden Tabelle drei Zeiträume festgelegt.

Grundsätzlich läßt sich Ihre Registrierkasse für die EURO-Einführung durch Ausführung der Modifikation im X2/Z2-Modus automatisch modifizieren. Je nach den Erfordernissen sind jedoch zuvor einige Optionen einzustellen.

Verarbeitung der einzelnen Währungen in Ihrer Registrierkasse

		Zeitraum 1	Zeitraum 2	Zeitraum 3
		Nach der Einführung des EURO und vor der Zirkulation von EURO-Banknoten und -Münzen.	Nach der Zirkulation von EURO-Banknoten und -Münzen und bevor die nationale Währung aus dem Verkehr gezogen wird. (Koexistenz von EURO und nationaler Währung)	Nachdem die nationale Währung aus dem Verkehr gezogen ist.
Währung	EURO	Fremdwährungstaste(programmierter Umrechnungskurs)	Inlandswährung	Inlandswährung
	Nationale Währung(DM, F usw.)	Inlandswährung	Fremdwährungstaste(programmierter Umrechnungskurs)
	Fremdwährung	Fremdwährungstaste(manuelle Umrechnungskurseingabe)	Fremdwährungstaste(manuelle Umrechnungskurseingabe)	Fremdwährungstaste

Druckbeispiele

Zeitraum 1

*: Der Ausdruck dient ausschließlich zu Informationszwecken.

Zeitraum 2

*: Der Ausdruck dient ausschließlich zu Informationszwecken.

Zeitraum 3

■ Automatische Modifikation des Registrierkassen-Systems für die EURO-Einführung

Um Ihre Registrierkasse für die EURO-Einführung vorzubereiten, kann diese Modifikation automatisch ausgeführt werden. Entsprechend den Einführungsschritten läßt sich Ihre Registrierkasse auf den EURO abstimmen. Den Managerschlüssel (MA) in die X2/Z2-Position drehen und die folgende Tasteneingabefolge benutzen.

*A=1: Für Zeitraum 1 anwendbar

*A=2: Für Zeitraum 2 anwendbar

*A=3: Für Zeitraum 3 anwendbar

Hinweis

• Ein Kassierer muß vor diesem Vorgang angemeldet werden.
• Jeder einzelne Vorgang läßt sich nur einmal durch den Ersatz von “A=1”, “A=2” und “A=3” durchführen. Wenn der Vorgang mit dem Ersatz von “A=2” zuerst durchgeführt wurde, läßt sich der Vorgang mit dem Ersatz von “A=1” nicht mehr erzielen. Wenn der Vorgang mit dem Ersatz von “A=3” zuerst durchgeführt wurde, läßt sich der Vorgang mit dem Ersatz von “A=1” und “A=2” nicht mehr erzielen.

Die näheren Einzelheiten für die automatisch erfolgende Modifikation des Registrierkassensystems sind wie folgt:

(Für die nachfolgend aufgeführten PGM-Funktionen ist auf die folgenden Abschnitte in dieser Anleitung Bezug zu nehmen: "Programmierung für das EURO-System" und "Programmierung der Funktionsparameter für die EX Taste".)

Wenn für "A" "1" gesetzt wird:

1. Ausstellung eines allgemeinen Z1-Berichts
2. Ausstellung eines allgemeinen Z2-Berichts
3. Programmierung von "Ausdruck" für die PGM-Funktion "Ausdruck der Gesamtsummen und Wechselgeldbeträge in Fremdwährung auf dem Kassenbon oder Journalstreifen"
4. Programmierung von "Division" für die PGM-Funktion "Umrechnungsverfahren"
5. Programmierung des EURO-Symbols (€ für das Währungssymbol der Fremdwährungstaste sowie die Programmierung von "2" für die Anzahl der Nachkommastellen beim Fremdwährungsbetrag
6. Programmierung für das Aktivieren der Rundungsfunktion für den Fremdwährungsbetrag

Nach der Ausführung des Verfahrens mit dem Ersatz von "1" ist der EURO als Fremdwährung zu betrachten. Hierfür die Fremdwährungstaste (EX) benutzen.

Wenn für "A" "2" gesetzt wird:

1. Ausstellung eines allgemeinen Z1-Berichts
2. Ausstellung eines allgemeinen Z2-Berichts
3. Nullstellung von GT
4. Programmierung von "Ausdruck" für die PGM-Funktion "Ausdruck der Gesamtsummen und Wechselgeldbeträge in Fremdwährung auf dem Kassenbon oder Journalstreifen"
5. Programmierung von "Multiplikation" für die PGM-Funktion "Umrechnungsverfahren"
6. Programmierung des EURO-Symbols (€ für das Inlandswährungssymbol sowie die Programmierung von "2" für die Anzahl der Nachkommastellen beim Inlandswährungsbetrag
7. Für die Programmierung des Währungssymbols und die Anzahl der Nachkommastellen beim Fremdwährungsbetrag werden die gleichen Parameter wie für die Inlandswährung verwendet.
8. Programmierung für das Aktivieren der Rundungsfunktion für den Fremdwährungsbetrag

Nach der Ausführung des Verfahrens mit dem Ersatz von "2" ist der EURO als Inlandswährung zu betrachten. Für die bisherige Inlandswährung die Fremdwährungstaste ( ) benutzen.

Da der EURO nach der Ausführung des Verfahrens mit dem Ersatz von "2" zu Ihrer Inlandswährung wird, müssen die Festpreise für jede Warengruppe und PLU verändert werden, um diese den EURO-Preisen vor der erneuten Bedienung der Registrierkasse anzugleichen. Eine Reihe anderer Tasten müssen ebenfalls umprogrammiert werden, damit Prozentwerte und Summen auf dem EURO basieren.

Wenn für "A" "3" gesetzt wird:

1. Ausstellung eines allgemeinen Z1-Berichts
2. Ausstellung eines allgemeinen Z2-Berichts
3. Nullstellung von GT
4. Programmierung von "Kein Ausdruck" für die PGM-Funktion "Ausdruck der Gesamtsummen und Wechselgeldbeträge in Fremdwährung auf dem Kassenbon oder Journalstreifen"
5. Programmierung von "Multiplikation" für die PGM-Funktion "Umrechnungsverfahren"
6. Programmierung des EURO-Symbols (€ für das Inlandswährungssymbol sowie die Programmierung von "2" für die Anzahl der Nachkommastellen beim Inlandswährungsbetrag
7. Programmierung für das Aktivieren der Rundungsfunktion für den Fremdwährungsbetrag

Nach der Ausführung des Verfahrens mit dem Ersatz von "3" ist der EURO als Inlandswährung zu betrachten. Wenn der Vorgang mit dem Ersatz von "2" bereits ausgeführt wurde, so wird "3. Nullstellung von GT" nicht ausgeführt.

Wenn der Vorgang mit dem Ersatz von "1" oder "2" bereits ausgeführt wurde, so wird das Währungssymbol der Fremdwährung mit einem Leerzeichen überschrieben.

- Wenn Sie den augenblicklichen Zustand der Registrierkasse überprüfen möchten, ist der Managerschlüssel (MA) in die X2/Z2-Position zu bringen und die folgende Tastenbedienung auszuführen.

■ Zusätzliche Programmierung für die EURO-Einführung

Der Inhalt der Programmierung für die Fremdwährungstaste (EX) läßt sich mit der Ausführung der Modifikation (im vorherigen Abschnitt beschrieben) nicht verändern.

Fremdwährungs-Umrechnungskurs für die EX Taste

Für die Zeiträume 1 und 2 ist der EURO-Umrechnungskurs einzugeben. Für nähere Einzelheiten der Programmierung beziehen Sie sich bitte auf den Abschnitt "Programmierung von Prozentsatz und Fremdwährungs-Umrechnungskurs".

Wahl der Umrechnungskurseingabe

Wenn EURO der Fremdwährungstaste zugeordnet ist, muß die Eingabe des programmierten Umrechnungskurses erfolgen. Dabei ist die Umrechnungskurseingabe für die Zeiträume 1 und 2 zu ermöglichen. Nähere Einzelheiten für die Programmierung sind dem Abschnitt "Programmierung der Funktionsparameter für die [EX] Taste" zu entnehmen.

Scheck-/Kreditzahlung

Für die Zeiträume 1 und 2 ist die Scheck-/Kreditzahlung für die Zahlung in Fremdwährung so zu aktivieren, daß Scheck- und Kreditzahlung für die EURO-Währung sowie für die nationale Währung verwendet werden können. Nähere Einzelheiten für die Programmierung sind dem Abschnitt "Programmierung für das EURO-System" zu entnehmen.

■ Anzeigen des Wechselgeldbetrags in der Fremdwährung

Wenn eine Wechselgeldbetrag angezeigt ist, kann durch Drücken der EX Taste der entsprechende Fremdwährungs-Wechselgeldbetrag angezeigt werden. Diese Funktion ist passend, wenn in den Zeiträumen 1 und 2 das Wechselgeld in der Fremdwährung ausgezahlt werden soll. Beim erneuten Drücken der EX Taste wird der Inlandswährungsbetrag wieder angezeigt.

Der Fremdwährungs-Wechselgeldbetrag kann unter den folgenden Bedienungen angezeigt werden:
- Wenn "Ausdruck" für die PGM-Funktion "Ausdruck der Gesamtsummen und Wechselgeldbeträge in Fremdwährung auf dem Kassenbon/Journalstreifen" programmiert ist.
- Wenn der Fremdwährungs-Umrechnungskurs nicht Null ist.

WARTUNG DURCH DEN BEDIENER

1 Auswechseln der Batterien

Wenn das Symbol “L (leere Batterie) am linken Rand des Displays erscheint, ist die Batteriespannung unter den erforderlichen Stand abgefallen. In diesem Fall müssen die Batterien innerhalb von zwei Tagen ersetzt werden.

Wenn das Symbol “L” (keine Batterie) am linken Rand des Displays erscheint, wurden entweder weniger als drei Batterien eingesetzt oder die Batterien sind restlos verbraucht. In diesem Fall müssen die Batterien sofort ersetzt werden.

Wenn die Stromzufuhr der Registrierkasse unbeabsichtigt unterbrochen wird oder wenn ein Stromausfall auftritt, werden alle programmierte Einstellungen auf ihre ursprünglichen Werte zurückgestellt. Außerdem werden sämtliche gespeicherte Daten gelöscht.

VORSICHT!

Falsch eingesetzte Batterien können platzen oder auslaufen, wodurch es zur Beschädigung der inneren Bauteile kommen kann.

Es sind folgende Vorsichtsmaßnahmen zu ergreifen:

• Sicherstellen, daß die positiven (+) und negativen (-) Batteriepole jeder Batterie in die vorgeschriebenen Einbaurichtungen weisen.
• Niemals Batterien unterschiedlicher Typen zusammen verwenden.
• Niemals alte und neue Batterien zusammen verwenden.
• Niemals verbrauchte Batterien im Batteriefach belassen.
• Wenn die Registrierkasse für längere Zeit nicht in Betrieb genommen wird, müssen die Batterien entfernt werden. In diesem Fall werden die Daten und die durch den Benutzer programmierten Einstellungen gelöscht.
• Wenn eine Batterie ausgelaufen ist, das Batteriefach sofort reinigen und darauf achten, daß die Batterieflüssigkeit nicht auf die Haut oder in die Augen gelangt.
  • Die Batterien niemals in brennbaren Abfall oder in offenes Feuer werfen.

Ersetzen der Batterien:

1. Sicherstellen, daß das Netzkabel der Registrierkasse angeschlossen ist.
2. Das Funktionsschloß auf "OP X/Z" drehen.
3. Die Druckwerkabdeckung abnehmen.
4. Den vor der Papierrollenaufnahme befindlichen Batteriefachdeckel öffnen und die alten Batterien herausnehmen.
5. Drei neue R6- oder LR6-Batterien (Größe "AA") einsetzen. Sicherstellen, daß die positiven (+) und negativen (-) Batteriepole jeder Batterie in die vorgeschriebenen Einbaurichtungen weisen. Wenn sie richtig eingesetzt werden, verschwindet das Symbol "L oder " .
6. Den Batteriefachdeckel nun wieder schließen.
7. Die Druckwerkabdeckung wieder aufsetzen.

Rückansicht

2 Auswechseln der Papierrolle

Vorsichtsmaßnahmen: Äußerst vorsichtig verfahren, wenn die Druckwerkabdeckung abgenommen oder aufgesetzt wird, da es durch die manuelle Papierabtrennvorrichtung zu Verletzungen kommen kann.

■ Entfernen der Papierrolle

Rote Streifen auf der Papierrolle weisen auf das Ende der Papierrolle hin. Die Papierrolle muß dann durch eine neue ersetzt werden.

1. Die Druckwerkabdeckung abnehmen.

2. Das Funktionsschloß bei angeschlossenem Netzkabel auf "REG" drehen.

3. Wenn die Aufwickelspule nicht benutzt wird:

- Den Papierstreifen in der Nähe der Papierrolle abtrennen (siehe die zweite Abbildung), dann die verbrauchte Papierrolle herausnehmen.

- Den Rest des Papierstreifens durch Drücken der ↑ Taste entfernen.

Wenn die Aufwickelspule benutzt wird:

• Die ↑ Taste drücken, um den Papierstreifen weiterzutransportieren, bis der bedruckte Bereich verschwindet.
• Den Papierstreifen abtrennen und die Aufwickelspule aus der Spulenaufnahme entfernen.
• Den Papierstreifen in der Nähe der Papierrolle abtrennen und die verbrauchte Papierrolle herausnehmen.
• Den Rest des Papierstreifens durch Drücken der ↑ Taste entfernen.

• Die verbrauchte Papierrolle nun von der Aufwickelspule abziehen.
Dabei die Haltescheibe nach oben schieben, um die Spulenwelle vom kleineren Loch in der Scheibe in das größere Loch einzuschieben. Danach die Haltescheibe von der Spulenwelle abziehen.

■ Einsetzen der Papierrolle

Nur von SHARP empfohlene Papierrollen verwenden.

Die Verwendung anderer Papierrollen kann zu einem Papierstau führen, welcher den Ausfall der Registrierkasse zur Folge haben kann.

Anforderungen an die Papierrollen

Papierbreite: 57,5 ± 0,5 mm Max. Außendurchmesser: 70 mm

Vor dem Einsetzen sicherstellen, daß das Netzkabel der Registrierkasse angeschlossen ist und daß das Funktionsschloß auf "REG" steht. Wenn dies nicht der Fall ist, muß die Druckwerkabdeckung abgenommen werden.

1. Die Papierrolle richtig in die Papierrollenaufnahme einsetzen.

1. Den Papierstreifen ca. 5 cm vom Ende umfalten.

2. Während die ↑ Taste gedrückt wird, das umgefaltete Ende des Papierstreifens gerade in den Papiereinlaß einführen. Der eingeführte Papierstreifen erscheint im Druckbereich.

4 Wenn die Aufwickelspule nicht benutzt wird (Ausgabe eines Kassenbons):

- Den Papierstreifen durch die manuelle Papierabtrennvorrichtung auf der Druckwerkabdeckung herausführen. (Die ↑ Taste drücken, falls der Papierstreifen weitertransportiert werden soll.)

Wenn die Aufwickelspule benutzt wird (für den Journalstreifen):

• Den Papierstreifen in den Schlitz der Aufwickelspule einführen. (Die ↑ Taste drücken, falls der Papierstreifen weitertransportiert werden soll.)
• Den Papierstreifen zwei- bis dreimal um die Spulenwelle wickeln.

• Wenn die Haltescheibe nicht an der Spule befestigt ist, diese anbringen, indem die Spulenwelle in das größere Loch eingeführt und dann in das kleinere Loch geschoben wird.
  • Die Spule auf die Spulenaufnahme setzen und die ↑ Taste drücken, um den Papierstreifen zu straffen.

• Die Druckwerkabdeckung wieder anbringen.

Hinweis

• Wenn die Papierrolle als Journalstreifen verwendet wird, muß der Druckertyp verändert werden. Nehmen Sie bitte hierfür auf "Programmierung des Druckformats" auf Seite 30 Bezug.
• Bei Verwendung von Doppel-Journal-/Kassenbonpapier sind dieselben Anleitungen wie oben zu befolgen, doch muß das Ende des Kassenbonpapiers durch die manuelle

Papierabtrennvorrichtung geführt werden, nachdem das Journalpapier auf die Welle der Aufwickelspule aufgewickelt wurde.

3 Auswechseln des Farbbands

Wenn der Druck nur schwach erscheint, muß das Farbband gegen ein neues, von SHARP empfohlenes ersetzt werden.

■ Entfernen

Hinweis

Um das Austrocknen oder eine Verschmutzung des Farbbands zu vermeiden, sollte die Verpackung des Farbbands erst unmittelbar vor der Benutzung entfernt werden.

1. Die Druckwerkabdeckung abnehmen.
2. Den Papierstreifen abtrennen, dann die ↑ Taste drücken, um ihn zu entfernen.
3. Die Farbbandabdeckung abnehmen. Den Hebel in Pfeilrichtung ziehen, um die Abdeckung anzuheben.

1. Das Farbband entfernen.

Die Spule herausnehmen, die nicht durch den Spulenanschlag angehalten ist, dann den Anschlag auf die gegenüberliegende Seite bewegen und die andere Spule entfernen. Die Spulen sind nach oben herauszuziehen.

Die vorspringende Seite der Spulen muß nach unten weisen. Anmerken, bei welcher Spule es sich um die linke bzw. rechte Spule handelt.

1. Die Spule auf der Seite einsetzen, gegen die der Spulenanschlag gerichtet ist. Die Spule nach links oder rechts drehen, bis es hörbar einrastet.

2. Das Farbband, wie in der nebenstehenden Abbildung gezeigt, durch das Druckwerk führen. Es wird darauf hingewiesen, daß das Farbband außerhalb der Metallhalterungen entlang geführt wird.

3. Die andere Spule in gleicher Weise einsetzen und eine der Spulen drehen, um das Farbband zu spannen.

4. Die Farbbandabdeckung wieder aufsetzen.

4 Nachfüllen der Druckfarbe (nur bei der ER-A180)

Falls der Klischeedruck zu schwach wird, ist die Druckfarbe nachzufüllen, wobei die von SHARP empfohlene Druckfarbe verwendet werden muß. Für die Druckfarbe sprechen Sie bitte mit Ihrem Fachhändler. Zum Nachfüllen der Druckfarbe folgen Sie bitte dem untenstehenden Verfahren.

1. Die Druckwerkabdeckung entfernen.
2. Das Klischee entfernen, indem es in Pfeilrichtung gerade angehoben wird.

1. Zwei oder drei Tropfen Farbe durch den an der Klischeerückseite vorhandenen Farbeinlaß eingießen.
2. Das Klischee wieder in umgekehrter Ausbaurichtung anbringen.
3. Die Druckwerkabdeckung wieder aufsetzen.

Da man erst etwa 6 bis 10 Stunden nach dem Nachfüllen der Druckfarbe einen klaren Klischeedruck erhält, ist es empfehlenswert, die Druckfarbe bei Bedarf erst bei Geschäftsschluß nachzufüllen. Übermäßiges Nachfüllen sollte vermieden werden, da Sie sonst einen unsauberen Ausdruck erhalten.

Die Druckfarbe darf nicht auf das Druckfarbband aufgetragen werden.

5 Handhabung der Schublade

■ Zuschließen der Schublade

Zum Zuschließen der Schublade den Schubladenschlüssel in das Schubladenschloß stecken und um 90 Grad gegen den Uhrzeigersinn drehen.

Zum Aufschließen der Schublade den Schubladenschlüssel in das Schubladenschloß stecken und um 90 Grad im Uhrzeigersinn drehen.

■ Entfernen des Schubladeneinsatzes und der Schublade

Der Schubladeneinsatz kann aus der Registrierkasse entfernt werden. Nach Geschäftsschluß sollte der Schubladeneinsatz täglich entfernt werden, um Diebstahl vorzubeugen. Die Schublade danach offen lassen. Um die Schublade abzunehmen, zuerst den Schubladeneinsatz entfernen und danach die Schublade ganz nach vorne ziehen und hochklappen, um sie zu entfernen.

ER-A160

6 Öffnen der Schublade von Hand

Die Schublade öffnet sich normalerweise automatisch. Falls es jedoch zu Stromausfall kommt oder die Registrierkasse eine Störung aufweist, den an der Unterseite der Registrierkasse angebrachten Hebel in Pfeilrichtung schieben (siehe die untenstehende Abbildung). Die Schublade kann nicht geöffnet werden, wenn sie mit einem Schubladenschlüssel abgeschlossen wurde.

ER-A160 ER-A180

7 Befestigen des Haltewinkels

Um zu verhindern, daß sich die Registrierkasse beim Öffnen der Schublade bewegt, mit dem mitgelieferten Haltewinkel die Schublade auf dem Tisch befestigen.

Anbringen des Haltewinkels

1. Die Anbringstelle des Haltewinkels (B) sorgfältig reinigen.
2. Die Klebeschutzfolie vom Haltewinkel abziehen.
3. Den Haltewinkel in den Haken (A) an der Unterseite der Registrierkasse einhaken.
4. Den Haltewinkel fest an die zuvor gesäuberte Stelle andrücken.

Entfernen der Registrierkasse vom Haltewinkel

1. Die Vorderseite der Registrierkasse anheben und diese dann gegen den eigenen Körper ziehen.

8 Verhalten bei Stromausfall oder Papierstau

Auch bei einem Stromausfall während der Geschäftsstunden bleiben die Speicherinhalte sowie alle registrierten Umsatzdaten erhalten.

Während eines Stromausfalls oder Papierstaus treten die folgenden Situationen auf. (Die Batterien müssen richtig eingesetzt sein.)

Stromausfall während des Stillstands der Registrierkasse oder während eines Rechenvorgangs:

Nach erneuter Stromzufuhr setzt die Registrierkasse den durch Stromausfall unterbrochenen Vorgang fort.

Stromausfall während des Ausdruckens einer Transaktion oder eines X/Z-Berichts: Nach erneuter Stromzufuhr druckt die Registrierkasse "★★★★★★★★", und danach wird das Ausdrucken der Transaktion oder des Berichts fortgesetzt.

Falls der Druckermotor blockiert:

Wenn der Fall eintreten sollten, daß der Druckermotor blockiert, wird der Ausdruck unterbrochen, und die Registrierkasse erzeugt einen andauernden intermittierenden Piepton. Wenn dieser Fall eintritt, folgen Sie bitte dem untenstehenden Verfahren.

1. Das Funktionsschloß in die "Position bringen.
2. Sicherstellen, daß das Druckwerk keine Störungen (Papierstau usw.) aufweist. Zum Entfernen eines Papierstaus usw. die Druckwerkabdeckung und die Farbbandabdeckung abnehmen.

01	*12·00
02	23	55
**********
02	*23·55
	*35·55	ST
	*3·23	VT1
	*35·55	CA

1. Das Funktionsschloß in die vorige Position bringen. Das Symbol “----” erscheint im Display.

2. Die Papierrolle korrekt einsetzen.

3. Die Taste drücken.

4. Die Registrierkasse druckt "★★★★★★★★" aus und setzt mit dem richtigen Ausdruck fort.

9 Programmnullstellung

Falls die Registrierkasse blockiert, ist die Programmnullstellung durchzuführen.

Wenn die Programmnullstellung durchgeführt wird, kehrt die Registrierkasse in ihren Anfangszustand zurück, wobei die Umsatzdaten und die Inhalte der Programmierungen durch den Benutzer intakt verbleiben. Das Verfahren ist wie folgt:

1. Den Netzstecker aus der Steckdose ziehen.
2. Das Funktionsschloß in die PGM-Position bringen.
3. Den Netzstecker wieder an die Steckdose anschließen und dabei die ↑ Taste gedrückt halten. Wenn die Programmnullstellung erfolgt, wird das Symbol "★★★★ 2" ausgedruckt.

10 Bevor Sie den Kundendiensttechniker anfordern

Die in der linken Spalte der nachfolgenden Tabelle aufgeführten Fehlermerkmale sind nicht unbedingt auf Störungen der Registrierkasse zurückzuführen. Überprüfen Sie daher bitte vor Anforderung des Kundendiensttechnikers, ob ein Fehler der in der rechten Spalte aufgeführten Fehlerursachen (Überprüfung) bei Ihnen vorliegt.

Fehlermerkmale	Überprüfung
(1) Sinnlose Symbole erscheinen in der Anzeige.	Wurde die Registrierkasse initialisiert?
(2) Die Anzeige leuchtet nicht auf, obwohl das Funktionsschloß nicht auf “☐” steht.	Wird die Netzsteckdose mit Strom versorgt?Ist der Netzstecker herausgezogen oder nur locker an die Steckdose angeschlossen?
(3) Die Anzeige leuchtet auf, eine Registrierung ist jedoch nicht möglich.	Wurde ein Kassierercode der Registrierkasse zugewiesen?Steht das Funktionsschloß richtig in der “REG”-Position?
(4) Es wird kein Kassenbon ausgedruckt.	Ist die Kassenbonrolle richtig eingesetzt?Besteht ein Papierstau?Ist die Kassenbon-Ausgabefunktion auf OFF gestellt?
(5) Der Journalstreifen wird nicht aufgewickelt.	Ist die Aufwickelspule richtig in die Halterung eingesetzt?Besteht ein Papierstau?
(6) Der Druck ist fehlerhaft.	Ist die Papierrolle richtig eingesetzt?Ist das Druckfarbband abgenutzt?Ist das Druckfarbband richtig eingesetzt?Hat sich das Druckfarbband gefaltet?

SONDERZUBEHÖR

Für Ihre Registrierkasse ist folgendes Sonderzubehör erhältlich. Nähere Einzelheiten erfahren Sie bei Ihrem Fachhändler.

- Tastensätze

Durch Verwendung der folgenden Tastensätze können Sie die Tastaturanordnung Ihrer Registrierkasse ändern.

• ER-11KT7: 30 Tasten der normalen Größe

• ER-12KT7: 30 Tasten der Größe 1 x 2

• ER-22KT7: 10 Tasten der Größe 2 x 2

• ER-11DK7G: 30 Blindtasten der normalen Größe

• ER-51DK7G: 10 Blindtasten der Größe 5 x 1

TECHNISCHE DATEN

Modell: ER-A160/ER-A180

Außenabmessungen: ER-A160: 330 x 364 x 238 mm (BxTxH) ER-A180: 355 x 424 x 252 mm (BxTxH)

Gewicht: ER-A160: 8,7 kg ER-A180: 10,7 kg

Stromversorgung: Offizielle (örtliche) Spannung und Frequenz

Stromverbrauch: In Ruhestellung 8 WIn Betrieb 17 W (max.)

Betriebstemperatur: 0°C bis 40°C

Bestückung: LSI (CPU) usw.

Anzeige:Bedieneranzeige: 7-Segment-Anzeige (10 Positionen)Kundenanzeige: 7-Segment-Anzeige (7 Positionen)

Drucker:Drucksystem: 1-Station-TypenraddruckerDruckgeschwindigkeit: ca. 3,2 Zeilen/SekundeDruckkapazität: 12 StellenWeitere Funktionen: Bon-Ein/Aus-Schaltfunktion

Papierrolle: Breite: 57,5 ± 0,5 mmMax. Durchmesser: 70 mmGewicht: 52,3 bis 64 g/m2 (Hochqualitätspapier)Stärke: 0,06 bis 0,085 mm

Druckfarbband: Breite: 13 mm Länge: 4 m Farbe: Violett (einfarbig)

Geldschublade: ER-A160: 3 Fächer für Banknoten und 7 MünzfächerER-A180: 5 Fächer für Banknoten und 8 Münzfächer

Zubehör: Managerschlüssel 2Bedienerschlüssel 2Schubladenschlüssel 2Papierrolle 1Aufwickelspule 1Druckfarbband 1 (im Drucker)Batterie-Warnaufkleber 1Haltewinkel 1Bedienungsanleitung 1 ExemplarBanknoten-Fachunterteiler 1 (nur bei der ER-A160) (in der Schublade)Klischee 1 (nur bei der ER-A180) (im Drucker)

* Änderungen der technischen Daten und des Designs im Sinne einer Produktverbesserung ohne Vorankündigung vorbehalten.

INTRODUCTION

Impression

Das Gerät wird durch eine Batterie gestützt. Um die Batterie sicher und umweltschonend zu entsorgen, beachten Sie bitte folgende Punkte:

- Bringen Sie die leere Batterie zu Ihrer örtlichen Mülldeponie, zum Händler oder zum Kundenservice-Zentrum zur Entsorgung.

- Werfen Sie die leere Batterie niemals ins Feuer, ins Wasser oder in den Hausmüll.

ER-A160 Geräuschpegel: 56 dB (A)

Gemessen nach DIN 45635 bzw. EN27779

(Spitzenwert bei Aufspringen der Kassenschublade: 70 dB (A))

ER-A180 Geräuschpegel: 57 dB (A)

Gemessen nach DIN 45635 bzw. EN27779

(Spitzenwert bei Aufspringen der Kassenschublade: 67 dB (A))

SHARP®

SHARP CORPORATION
