BEDIENUNGSANLEITUNG SurfTab ventos 9.7 TrekStor

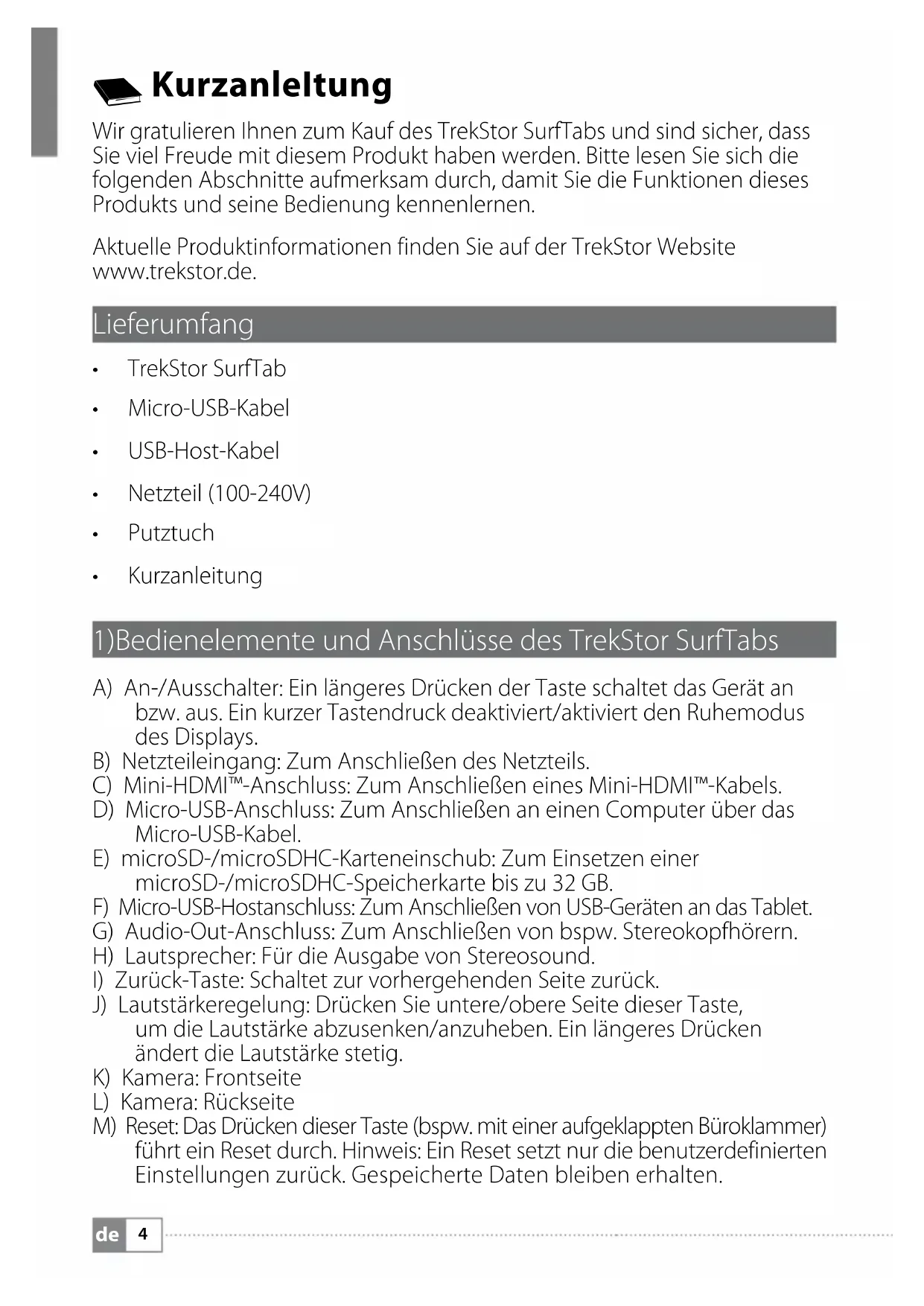

KurzanleItung Wir gratulieren Ihnen zum Kauf des TrekStor SurfTabs und sind sicher, dass Sie viel Freude mit diesem Produkt haben werden. Bitte lesen Sie sich die folgenden Abschnitte aufmerksam durch, damit Sie die Funktionen dieses Produkts und seine Bedienung kennenlernen. Aktuelle Produktinformationen finden Sie auf der TrekStor Website www.trekstor.de. Lieferumfang

• Kurzanleitung 1)Bedienelemente und Anschlüsse des TrekStor SurfTabs A) An-/Ausschalter: Ein längeres Drücken der Taste schaltet das Gerät an bzw. aus. Ein kurzer Tastendruck deaktiviert/aktiviert den Ruhemodus des Displays. B) Netzteileingang: Zum Anschließen des Netzteils. C) Mini-HDMI™-Anschluss: Zum Anschließen eines Mini-HDMI™-Kabels. D) Micro-USB-Anschluss: Zum Anschließen an einen Computer über das Micro-USB-Kabel. E) microSD-/microSDHC-Karteneinschub: Zum Einsetzen einer microSD-/microSDHC-Speicherkarte bis zu 32 GB. F) Micro-USB-Hostanschluss: Zum Anschließen von USB-Geräten an das Tablet. G) Audio-Out-Anschluss: Zum Anschließen von bspw. Stereokopfhörern. H) Lautsprecher: Für die Ausgabe von Stereosound.

I) Zurück-Taste: Schaltet zur vorhergehenden Seite zurück.

J) Lautstärkeregelung: Drücken Sie untere/obere Seite dieser Taste, um die Lautstärke abzusenken/anzuheben. Ein längeres Drücken ändert die Lautstärke stetig. K) Kamera: Frontseite L) Kamera: Rückseite M) Reset: Das Drücken dieser Taste (bspw. mit einer aufgeklappten Büroklammer) führt ein Reset durch. Hinweis: Ein Reset setzt nur die benutzerdefinierten Einstellungen zurück. Gespeicherte Daten bleiben erhalten.de

2) Erste Inbetriebnahme

2.1) Laden des SurfTabs Vor dem ersten Gebrauch empfiehlt es sich, das SurfTab zunächst vollständig aufzuladen. Verbinden Sie dazu den DC-Eingangsstecker mit dem SurfTab und schließen Sie das Netzteil an eine Steckdose an. 2.2) Erste Schritte A) Nachdem Sie das SurfTab aufgeladen haben, halten Sie den Ein-/ Ausschalten für 2-3 Sekunden gedrückt, um das SurfTab einzuschalten. B) Nach dem Einschalten erscheint der Startbildschirm. Um die Benutzeroberfläche auf die gewünschte Sprache einzustellen, tippen Sie bitte im Applikationsmenü auf "SettingS" und anschließend auf "Language & input". Tippen Sie nun in der rechten Spalte auf das erste Feld "Language" und wählen Sie Ihre Sprache aus. 2.3) Eine Verbindung zum Internet herstellen Mit dem SurfTab haben Sie die Möglichkeit, über WLAN eine Verbindung mit dem Internet herzustellen. Wenn Sie eine Verbindung mit einem neuen Netz herstellen möchten, gehen Sie bitte wie folgt vor: A) Gehen Sie über das Applikationsmenü zu den Einstellungen und tippen Sie auf "WLan" unter "DrahtLoS unD netzWerke". Sollte hier die WLAN-Funktion noch nicht aktiviert sein, schieben Sie zunächst den An-/Ausschalter auf "an". B) Auf der rechten Seiten werden Ihnen nun alle verfügbaren Drahtlosnetzwerke angezeigt. Tippen Sie auf Ihr bevorzugtes Netzwerk und geben Sie das Passwort in das entsprechende Feld ein. C) Das SurfTab verbindet sich daraufhin mit dem Internet. Über das Browser-Symbol können Sie nun wie gewohnt im Internet surfen.

Haben Sie einmal eine Verbindung zu einem WLAN-Netzwerk hergestellt, wählt sich das SurfTab automatisch in dieses ein, sobald es in Reichweite ist.

Um Strom zu sparen empfiehlt es sich, die WLAN-Funktion auszuschalten, wenn Sie sie nicht benötigen.DE

3) Bedienung des SurfTabs

3.1) Ein- und Ausschalten Zum Einschalten des SurfTabs drücken Sie ca. 2-3 Sekunden den Ein-/Ausschalter. Das Gerät schaltet sich daraufhin ein. Zum Ausschalten drücken Sie bitte ebenfalls für ca. 2-3 Sekunden den Ein-/Ausschalter. Es erscheint die folgende Mitteilung: "Möchten Sie DaS gerät herunterfahren?". Tippen Sie auf "ok", um das SurfTab auszuschalten. 3.2) Den Standby-Modus aktivieren/deaktivieren Wenn Sie das SurfTablet eine Weile nicht verwenden möchten, drücken Sie kurz auf den Ein-/Ausschalter, um das Tablet in den Standby-Modus zu versetzen. So sparen Sie Strom und können sichergehen, dass das Tablet keine ungewünschten Dienste nutzt. Um den Standby-Modus wieder zu verlassen, drücken Sie ebenfalls kurz den Ein-/Ausschalter. Sobald Sie den Bildschirm wieder aktiviert haben, zeigt das SurfTab zunächst die Displaysperre an. Ziehen Sie das Sperrsymbol an den rechten Rand des Kreises auf das offene Schloss, um das Tablet zu entsperren.

Das SurfTab wird automatisch gesperrt, wenn es für eine bestimmte Zeit nicht verwendet wird. Eine Änderung der Zeitspanne, ab wann das SurfTab automatisch in den Standby gehen soll, kann unter "EinstEllungEn" + "Display" + "RuhEzustanD" individuell angepasst werden. 3.3) Verwendung des Touchscreens Elemente auswählen Berühren Sie das Display einmal kurz mit der Fingerspitze, um ein Element zu öffnen oder eine Option auszuwählen. Elemente verschieben Halten Sie den Finger auf dem jeweiligen Element, das Sie bewegen möchten und ziehen Sie es an die gewünschte Stelle auf dem Bildschirm. Bildlauf Um ein Fenster bzw. den Bildschirm nach oben, unten oder seitwärts zu rollen, streichen Sie Ihren Finger einfach nach oben oder unten bzw. von links nach rechts und umgekehrt. Vergrößern Ziehen Sie auf dem Bildschirm gleichzeitig zwei Finger auseinander oder tippen Sie zweimal auf das Display, um eine Website oder ein Dokument zu vergrößern.de

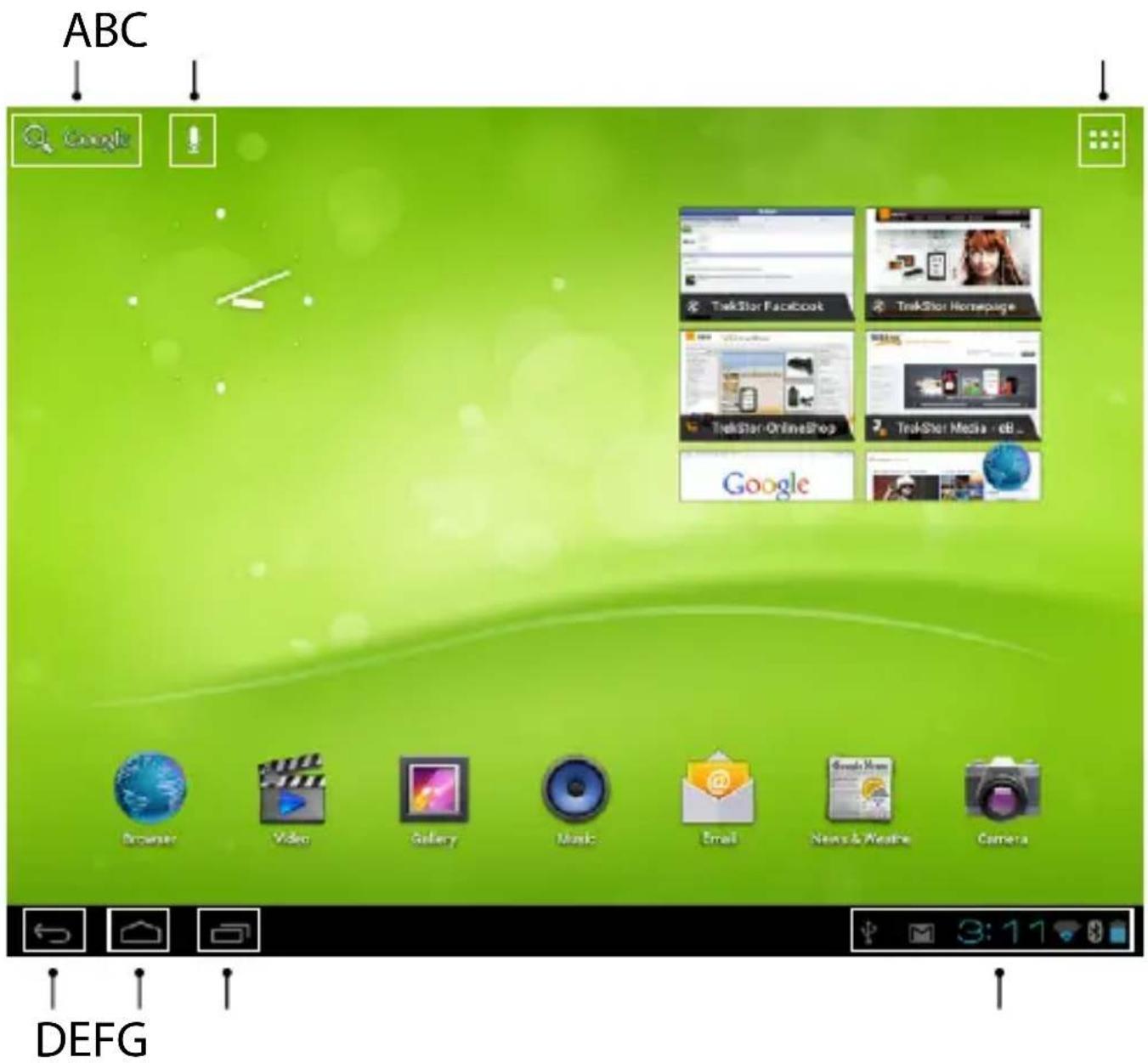

3.4) Elemente auf dem Startbildschirm A B C D E F G A) Google™-Suche B) Mikrofonfunktion für Spracheingabe C) Applikationsmenü und Display individuell anpassen D) Zurück zum vorhergehenden Bildschirm E) Zurück zum Startbildschirm F) Kürzlich verwendete Applikationen anzeigen (zum Beenden der Anzeige, wischen Sie mit dem Finger über den Bildschirm) G) Statusanzeige: Die rechte untere Ecke dient der Anzeige unterschiedlicher Meldungen (bspw. Batterieanzeige, Uhrzeit, WLAN- oder Bluetooth®-Verbindung, zur Verfügung stehende Downloads).DE

3.5) Persönliche Einrichtung der Startseite Der Startbildschirm geht rechts und links jeweils zwei Seiten über das Display hinaus, sodass Ihnen insgesamt fünf Seiten zur individuellen Gestaltung zur Verfügung stehen. Um diese Seiten anzuzeigen, ziehen Sie die Fenster mit Ihrem Finger von rechts nach links oder umgekehrt. Sie können die Startseite (sowie die vier zusätzlichen Seiten) persönlich einrichten, indem Sie Applikationsverknüpfungen und Widgets hinzufügen oder entfernen und den Hintergrund ändern. Zur Anpassung des Startbildschirms tippen Sie bitte zunächst auf das Applikationsmenü rechts oben auf der Startseite. Gehen Sie anschließend wie folgt vor: Applikationen Nachdem Sie auf das Applikationsmenü getippt haben, öffnet sich ein Bildschirm, der Ihnen alle aktuell verfügbaren Applikationen anzeigt. Drücken Sie längere Zeit auf die jeweilige Applikation, die Sie Ihrem Startbildschirm hinzufügen möchten und verschieben Sie sie anschließend an die gewünschte Position. Wenn Sie die Applikation bis an den Seitenrand ziehen, können Sie das Icon auch auf dem nächsten Bildschirm platzieren. Widgets Nachdem Sie auf das Applikationsmenü getippt haben, öffnet sich ein Bildschirm, der Ihnen alle aktuell verfügbaren Applikationen anzeigt. Tippen Sie nun oben links im Bild auf " WiDgetS" oder ziehen Sie den Finger von rechts nach links über den Bildschirm, um die verfügbaren Widgets anzuzeigen. Drücken Sie nun längere Zeit auf das Widget, das Sie Ihrem Startbildschirm hinzufügen möchten und verschieben Sie es anschließend an die gewünschte Position. 3.6) Applikationen vom Startbildschirm entfernen A) Um eine Applikation oder ein Widget vom Startbildschirm zu entfernen, drücken Sie so lange auf das entsprechende Icon, bis am oberen Bildschirmrand "entfernen" erscheint. B) Halten Sie das Symbol gedrückt und ziehen Sie es auf "entfernen". C) Sobald das Symbol rot erleuchtet, können Sie es loslassen und die Applikation bzw. das Widget wird vom Startbildschirm entfernt.

Dieser Vorgang löscht nur die Verlinkung zum Startbildschirm, nicht aber die Applikation an sich. Wie eine Applikation vollständig von Ihrem SurfTab entfernt wird, finden Sie unter Punkt 4.2.DE

3.7) Bildschirmhintergrund ändern A) Berühren Sie die Startseite an einer beliebigen Stelle so lange, bis ein Fenster mit der Nachricht "hintergrunD auSWähLen von" erscheint. B) Wählen Sie nun aus, ob Sie ein Hintergrundbild aus der Galerie, den Hintergrundbildern oder den Live-Hintergründen (bewegte Bilder) verwenden möchten. C) Klicken Sie auf das gewünschte Bild und bestätigen Sie Ihre Wahl über "hintergrunD feStLegen".

Wenn Sie einen Hintergrund aus der Galerie auswählen, haben Sie zusätzlich die Möglichkeit, einen bestimmten Bereich für Ihr gewünschtes Hintergrundmotiv auszuwählen. 3.8) Die Display-Tastatur Wenn Sie ein Textfeld antippen, um Text einzugeben (bspw. eine Webadresse), wird die Displaytastatur angezeigt. Geben Sie den Text wie gewohnt über die Tasten ein. Nutzen Sie außerdem die Tasten "?123" sowie "~\{", um Zahlen und Sonderzeichen einzugeben. Für die Eingabe von alternativen Buchstaben (bpsw. solche mit Akzent oder Umlaute), drücken Sie länger auf einen bestimmten Buchstaben und die verfügbaren Buchstaben erscheinen.

Gehen Sie über "EinstEllungEn" + "spRachE unD EingabE" zu dem Menüpunkt "anDRoiD™-tastatuR", um weitere Tastatureinstellungen vornehmen zu können. 3.9) Die Kamera verwenden Über den Sperrbildschirm Wenn sich das SurfTab im Standby-Modus befindet, drücken Sie kurz den Ein-/Ausschalter, um das Gerät wieder zu aktivieren. Ziehen Sie anschließend das Sperrsymbol auf die Kamera am linken Rand des Kreises und die Kamerafunktion wird aktiviert. Über das Applikationsmenü Tippen Sie auf das Applikationsmenü und anschließend auf das Kamera-Icon, um die Funktion zu aktivieren.

Um den Auslöser zu drücken, tippen Sie auf den blauen Kreis, der sich unter bzw. rechts vom Bild befindet; um das Bild heran- oder herauszuzoomen, ziehen Sie den kleinen Kreis vom "-"- zum "+"-Symbol und umgekehrt.de

3.10) Ein Email-Konto einrichten Um ein Email-Konto einzurichten, wählen Sie "eMaiL" über das Applikationsmenü aus und gehen anschließend wie folgt vor: A) Tippen Sie auf das obere Eingabefeld und geben Sie eine gültige Email-Adresse sowie das dazugehörige Passwort ein. B) Tippen Sie auf "Weiter", um Ihre Eingabe zu bestätigen. C) In den nächsten Schritten können Sie weitere Kontoeinstellungen vornehmen. Sobald Sie das Konto nach Ihren Wünschen eingerichtet haben, ist die Email-Applikation bereit für den Gebrauch. 3.11) Ein Email-Konto entfernen Um ein Email-Konto wieder zu entfernen, wählen Sie "eMaiL" über das Applikationsmenü aus und gehen anschließend wie folgt vor: A) Tippen Sie oben rechts auf die drei untereinander stehenden Punkte (Einstellungen) und wählen anschließend links das Feld mit dem Namen Ihres Kontos aus. B) Scrollen Sie nun im rechten Fenster ganz nach unten und tippen Sie auf "konto entfernen". C) Bestätigen Sie Ihre Wahl mit OK und das Konto wird gelöscht.

4) App Center verwenden

Tippen Sie auf der Startseite oder im Applikationsmenü auf das Icon, über das Sie zum App Center gelangen. Neben den Applikationen und Widgets, die auf dem SurfTab bereits vorinstalliert sind, können Sie dort eine Vielzahl von zusätzlichen Programmen, Applikationen und Büchern finden, mit denen Sie die Funktionen Ihres SurfTabs erweitern können. Sollten Sie den App Center zum ersten Mal benutzen, müssen Sie die Benutzungsbestimmungen durchlesen und annehmen. Danach können Sie den App Center nach Kategorien durchsuchen oder einen Suchbegriff eingeben, um gezielt nach einer Applikation zu suchen. 4.1) Applikationen herunterladen und verwenden A) Nachdem Sie eine Applikation ausgewählt haben, tippen Sie auf "herunterLaDen", um die Applikation zu installieren. B) Sobald die Applikation heruntergeladen und installiert wurde, befindet sie sich im Applikationsmenü. Bedienen Sie die Applikation entweder von dort aus oder fügen Sie sie Ihrem Startbildschirm hinzu (siehe auch Abschnitt 3.5).de

Bestimmte Applikationen müssen erst gekauft werden, bevor sie heruntergeladen werden können. Befolgen Sie für die Auswahl des richtigen Bezahlsystems die Anweisungen des App Centers. 4.2) Deinstallieren von Applikationen Wenn Sie eine Applikation deinstallieren möchten, gehen Sie über die "einSteLLungen" zu "appS" und wählen Sie die Applikation aus, die Sie löschen möchten. Tippen Sie im folgenden Fenster auf DeinStaLLieren" und bestätigen Sie Ihre Wahl nochmals mit "ok".

5) Anschließen von anderen Geräten

5.1) Anschließen an einen PC A) Schließen Sie den Micro-USB Stecker an den Micro-USB-Anschluss des SurfTabs an und das andere Ende des USB-Kabels an einen USB-Anschluss Ihres Computers. B) Tippen Sie nun auf dem Bildschirm des SurfTabs auf " uSB-Speicher aktivieren". C) Einen kurzen Moment später wird Ihnen der interne Speicher des SurfTabs als ein externes Laufwerk im Dateiexplorer des Computers angezeigt. Von dort aus können Sie Dateien laden, kopieren, löschen oder verschieben.

Wenn Sie das SurfTab ordnungsgemäß vom Computer abmelden möchten, tippen Sie auf "usb-spEichER DEaktiviEREn" und trennen es anschließend vom Computer. 5.2) Anschließen eines USB-Geräts USB-Geräte, bspw. eine Festplatte, können über den Micro-USB-Hostanschluss angeschlossen werden.

Unter Umständen reicht die Stromversorgung des SurfTabs nicht aus, um eine volle Funktion des angeschlossenen USB-Geräts zu gewährleisten. Versorgen Sie daher eine externe Festplatte bspw. über ein Y-Kabel mit extra Strom. 5.3) Anschließen eines Bluetooth®-Geräts A) Gehen Sie über "einSteLLungen" zu "BLuetooth®" und stellen die Bluetooth®- Funktion auf "an", um Geräte in der Nähe zu suchen. B) Wählen Sie anschließen das Gerät, mit dem Sie sich verbinden möchten, durch Antippen aus der angezeigten Liste aus. C) Tippen Sie nun auf "koppLung Durchführen" und folgen Sie eventuellen weiteren Anweisungen des SurfTabs oder des zu verbindenden Geräts.de

5.4) Anschließen eines TV-Geräts über HDMI™ A) Gehen Sie über "einSteLLungen" zu "hDMi™" und aktivieren Sie durch Antippen die HDMI™-Funktion (ein Häkchen erscheint rechts im Bild, sobald die Funktion aktiviert ist). B) Schließen Sie nun ein Mini-HDMI™-Kabel (bspw. erhältlich auf www.trekstor-onlineshop.de) mit dem einen Ende an das Tablet an sowie mit dem anderen Ende an das Fernsehgerät. C) Wählen Sie über die Fernbedienung Ihres Fernsehers den HDMI™-Anschluss aus, an den das SurfTab angeschlossen wurde. Oberfläche und Inhalte des Tablets werden nun auf dem TV-Bildschirm angezeigt.de

Sicherheits- und Verwendungshinweise:

Technische Arbeiten an dem Produkt dürfen nur von entsprechend qualifizierten Personen durchgeführt werden. Das Produkt darf weder geöffnet werden noch dürfen Änderungen daran vorgenommen werden. Die Komponenten können nicht vom Nutzer gewartet werden.

Setzen Sie das Gerät niemals Feuchtigkeit, Kondenswasser und Nässe aus.

Schützen Sie das Gerät vor extrem hohen und niedrigen Temperaturen und Temperaturschwankungen. Betreiben Sie es nur bei einer Umgebungstemperatur innerhalb des Bereichs von 5º C und 40º C.

Stellen Sie das Gerät nicht in der Nähe einer Wärmequelle auf und schützen Sie es vor direkter Sonneneinstrahlung.

Achten Sie bei der Verwendung und Lagerung des Geräts auf eine möglichst staubfreie Umgebung.

Die Reinigung der Oberfläche des Geräts darf niemals mit Lösungsmitteln, Farbverdünnern, Reinigungsmitteln oder anderen chemischen Produkten erfolgen, nutzen Sie stattdessen ein weiches, trockenes Tuch bzw. einen weichen Pinsel.

Bitte beachten Sie, dass dieses Gerät Funktechnik verwendet und in allen Ländern der Europäischen Union, der Schweiz und Norwegen nur seiner Bestimmung gemäß verwendet werden darf. Der Hersteller behält sich das Recht vor, das Produkt ständig weiter zu entwickeln. Diese Änderungen können ohne direkte Beschreibung in dieser Bedienungsanleitung vorgenommen werden. Informationen in dieser Bedienungsanleitung müssen somit nicht den Stand der technischen Ausführung widerspiegeln. Der Hersteller garantiert nur die Eignung für die eigentliche Bestimmung dieses Produktes. Weiter ist der Hersteller nicht für Beschädigungen oder Verlust von Daten und deren Folgeschäden verantwortlich. Copyright © 2012 TrekStor GmbH. Alle Rechte vorbehalten. Bei weiteren erwähnten Produkt- oder Firmenbezeichnungen handelt es sich möglicherweise um Warenzeichen oder Markennamen der jeweiligen Inhaber. HDMI™, the HDMI™ Logo and High-Definition Multimedia Interface are trademarks or registered trademarks of HDMI™ Licensing LLC. Android™ is a trademark of Google™ Inc. Use of this trademark is subject to Google™ Permissions. The Bluetooth® word mark and logos are registered trademarks owned by Bluetooth® SIG, Inc. and any use of such marks by TrekStor GmbH is under license. Other trademarks and trade names are those of their respective owners.en

De fabrikant behoudt zich het recht voor om het product continu verder te ontwikkelen. Deze wijzigingen kunnen zonder directe kennisgeving in deze gebruiksaanwijzing worden aangebracht. Informatie in deze beknopte handleiding hoeft hierdoor niet overeen te komen met de stand van de technische uitvoering. De fabrikant staat garant voor het product voor zover het wordt gebruikt zoals bedoeld. Verder is de fabrikant niet aansprakelijk voor beschadigingen of dataverlies en de bijkomende gevolgschade. Copyright © 2012 TrekStor GmbH. Onder voorbehoud van alle rechten. Bij overige vermelde producten- of bedrijfsaanduidingen gaat het mogelijkerwijs om handelsmerken of merknamen van de desbetreffende eigenaren. HDMI™, the HDMI™ Logo and High-Definition Multimedia Interface are trademarks or registered trademarks of HDMI™ Licensing LLC. Android™ is a trademark of Google™ Inc. Use of this trademark is subject to Google™ Permissions. The Bluetooth® word mark and logos are registered trademarks owned by Bluetooth® SIG, Inc. and any use of such marks by TrekStor GmbH is under license. Other trademarks and trade names are those of their respective ownersAkku-Entsorgung Informationspflicht gemäß Batterieverordnung (BattV) Batterien und Akkus gehören nicht in den Hausmüll. Der Verbraucher ist dazu verpflichtet, nicht mehr verwendete Batterien und Akkus ordnungsgemäß zurückzugeben. Lassen Sie diese bitte nur über den Fachhandel oder durch Batteriesammelstellen entsorgen. Hier leisten Sie einen konkreten Beitrag zum Umweltschutz. Seit 1998 verpflichtet die Deutsche Batterieverordnung alle Bürgerinnen und Bürger, verbrauchte Batterien und Akkus ausschließlichüber den Handel oder speziell dafür eingerichtete Sammelstellen zu entsorgen (gesetzliche Rückgabepflicht). Handel und Hersteller sind verpflichtet, diese Batterien und Akkus unentgeltlich zurückzunehmen und ordnungsgemäß zu verwerten oder als Sondermüll zu beseitigen (gesetzliche Rücknahmepflicht). Der verbaute Li-Polymer Akku dieses Geräts ist mit dem nebenstehenden Zeichen, bestehend aus einer durchgestrichenen Mülltonne und der Art des verwendeten Akkus gekennzeichnet. Akku ausbauen

EN 60065:2002 + A1:2006 + Corrigendum:2006 Audio, video and similar electronic apparatus – Safety requirementsQG-STV97-V2-10-INT-120929 TrekStor GmbH Kastanienallee 8-10 D-64653 Lorsch, Germany www.trekstor.de Supportinformationen Sollten Sie Fragen zu Ihrem TrekStor Produkt haben, gehen Sie bitte wie folgt vor:

• ÜberprüfenSieanhandderProdukteigenschaftenundderFunktionenIhresGerätes (auf der Verpackung ersichtlich), ob Sie die richtigen Einstellungen vorgenommen haben.

• LesenSieaufmerksamdiegesamteBedienungsanleitung.

• InformierenSiesichaufunsererWebsitewww.trekstor.de über aktuelle Informationen zu Ihrem Produkt (z. B. neu verfügbare Firmware-Updates). Wenn Sie weitergehende Fragen zu Ihrem Produkt haben, beachten Sie bitte die folgenden TrekStor Supportoptionen: FAQ Der FAQ-Bereich unserer Website bietet Ihnen vielfältige Problemlösungshinweise. Hier erhalten Sie Antworten zu den am häufigsten gestellten Fragen zu unseren Produkten. E-Mail Füllen Sie das Supportformular auf unserer Website aus oder senden Sie eine E-Mail an support.de@trekstor.de. Telefonsupport Von Deutschland aus wählen Sie bitte 01805-TREKSTOR

Die Nummer der Supporthotline für andere Länder finden Sie auf unserer Website unter "SERVICE".
