BEDIENUNGSANLEITUNG Perfect DB11501 AEG

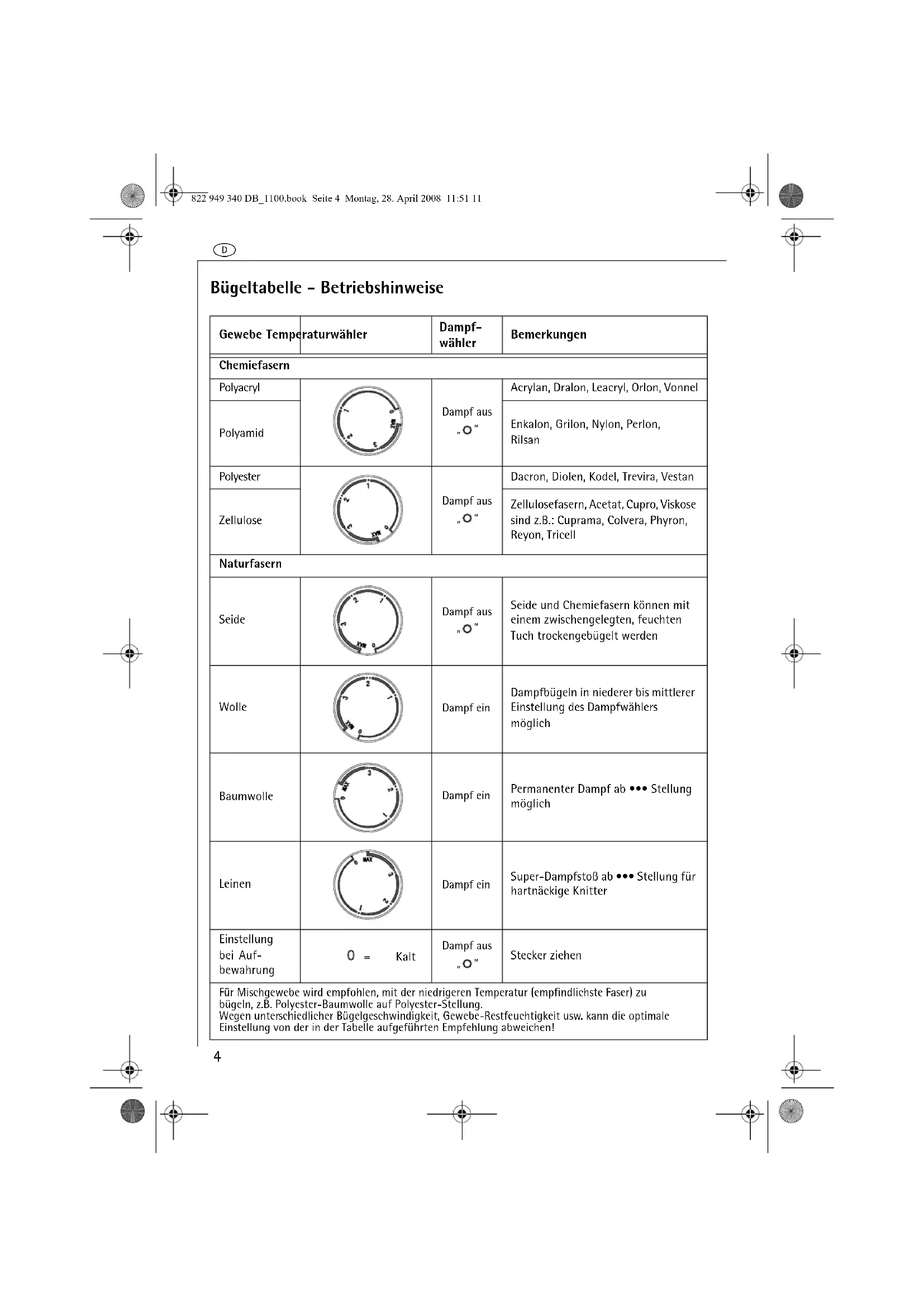

Bügeltabelle - Betriebshinweise

Gewebe Temperaturwähler		Dampfwähler	Bemerkungen
Chemiefasern
Polyacryl		Dampf aus „O“	Acrylan, Dralon, Leacryl, Orlon, Vonnel
Polyamid			Enkalon, Grilon, Nylon, Perlon, Rilsan
Polyester		Dampf aus „O“	Dacron, Diolen, Kodel, Trevira, Vestan
Zellulose			Zellulosefasern, Acetat, Cupro, Viskose sind z.B.: Cuprama, Colvera, Phyron, Reyon, Tricell
Naturfasern
Seide		Dampf aus „O“	Seide und Chemiefasern können mit einem zwischengelegten, feuchten Tuch trockengebügelt werden
Wolle		Dampf ein	Dampfbügeln in niederer bis mittlerer Einstellung des Dampfwählers möglich
Baumwolle		Dampf ein	Permanenter Dampf ab ••• Stellung möglich
Leinen		Dampf ein	Super-Dampfstoß ab ••• Stellung für hartnäckige Knitter
Einstellung bei Aufbewahrung	0 = Kalt	Dampf aus „O“	Stecker ziehen
Für Mischgewebe wird empfohlen, mit der niedrigeren Temperatur (empfindlichste Faser) zu bügeln, z.B. Polyester-Baumwolle auf Polyester-Stellung.Wegen unterschiedlicher Bügelgeschwindigkeit, Gewebe-Restfeuchtigkeit usw. kann die optimale Einstellung von der in der Tabelle aufgeführten Empfehlung abweichen!

D Sehr geehrte Kundin, sehr geehrter Kunde,

lesen Sie bitte diese Gebrauchsanweisung sorgfältig durch. Beachten Sie vor allem die Sicherheitshinweise auf den ersten Seiten dieser Gebrauchsanweisung! Bewahren Sie bitte die Gebrauchsanweisung zum späteren Nachschlagen auf. Geben Sie diese an eventuelle Nachbesitzer des Gerätes weiter.

Ausstattung (Bild 1)

A Typschild

B Edelstahl-Bügelsohle

C Dampfaustrittsdüsen

D Spraydüse

E Wassereinfüllöffnung

F Dampfwähler

G Taste für Dampfstoß-Funktion

H Taste für Sprayfunktion

J Kontrolllampe

K Zuleitung

L Abstellfläche

M Kabelaufwicklung

N Temperaturwähler

0 Transparenter Wassertank

P Meßbecher

Temperaturwähler (Bild 2)

a Einstellung „Kalt“

b Chemiefaser

c Seide/Wolle

d Baumwolle/Leinen

! Sicherheitshinweise

- Das Gerät darf nur mit der Spannung und der Stromart betrieben werden, die auf dem Typschild angegeben ist (Bild 1/A).

- Der Anschluß darf nur an eine vorschriftsmäßig installierte Steckdose erfolgen.

- Dieses Gerät ist nicht dazu bestimmt, von Personen (einschließlich Kinder), die aufgrund Ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind es sicher zu bedienen oder von Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten, benutzt oder betrieben zu werden, es sei denn sie wurden durch eine für sie verantwortliche Person angewiesen wie das Gerät sicher zu benutzen ist und anfällig von ihr beaufsichtigt.

- Vorsicht! Während des Betriebes werden Sohle und Haube des Dampfbüglers funktionsbedingt heiß!

- Gerät nur unter Aufsicht betreiben. Auch bei kurzfristigem Verlassen des Raumes Netzstecker ziehen. Kinder fernhalten.

- Kinder müssen beaufsichtigt werden um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Beim Dampfbügeln strömt Dampf aus den Öffnungen in der Sohle – Verbrennungsgefahr!

- Der Netzstecker ist grundsätzlich zu ziehen, bevor der Dampfbügler gereinigt, Wasser nachgefüllt oder entleert wird.

- Der Dampfbügler muss immer beaufsichtigt werden, sobald der Stecker eingesteckt ist.

- Den Dampfbügler nie in Wasser tauchen!

- Den Dampfbügler immer senkrecht auf der Abstellfläche abstellen. Der Dampfbügler darf nur auf einer stabilen Oberfläche auf seine Abstellfläche abgestellt werden.

- Der Dampfbügler muss auf einer stabilen Oberfläche benutzt und abgestellt werden.

D

• Die Anschlußleitung nicht knicken, nicht um den noch heißen Dampfbügler wickeln. Bewahren Sie das Gerät nur abgekühlt und ohne Wasser auf.
- Der Dampfbügler darf nicht mehr benutzt werden, wenn er heruntergefallen ist, sichtbare Beschädigungen aufweist oder undicht ist.
- Bitte prüfen Sie von Zeit zu Zeit die Netzzuleitung auf Beschädigungen! Um Beschädigungen der Anschlußleitung zu beheben, ist der Einsatz von Spezialwerkzeug erforderlich. Wenn die Netzzuleitung beschädigt ist, muss der Austausch durch den Hersteller, einen Fachhändler oder eine entsprechend qualifizierte Person durchgeführt werden, um jede Gefahr auszuschließen.

Reparaturen an diesem Gerät dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren entstehen. Wenden Sie sich im Reparaturfall an den Kundendienst oder an Ihren autorisierten Fachhändler.

Die Zuordnung der Temperaturwahl zur Gewebeart ersehen Sie aus der Bügel-tabelle. Wir empfehlen, die Wäsche vorzusortieren. Beginnen Sie mit dem Bügeln von Stoffen, die niedrige Bügeltemperaturen erfordern (z.B. PERLON). Anschließend werden Stoffe gebügelt, die jeweils höhere Temperaturen erfordern. So vermeiden Sie, daß ein empfindliches Gewebe durch zu hohe Temperaturen Schaden nimmt. Nach dem Einschalten leuchtet die Kontrolllampe auf (Bild 1/J); sie erlischt, wenn die eingestellte Temperatur erreicht ist. Wenn jedoch trotzdem einmal der Temperaturwähler (Bild 1/N) zurückgedreht wird ist zu beachten, daß die Abkühlung der Sohle eine gewisse Zeit dauert. Erst nach Aufleuchten der Kontrolllampe ist die Bügelsohle auf eine niedrige Temperatur abgekühlt.

Trockenbügeln

Stellen Sie den Dampfwähler (Bild 1/F) auf Position „O“ (Bild 4/A).
Stellen Sie den Temperaturwähler (Bild 1/N) auf die gewünschte Temperatur.

Technische Daten

Leistungsaufnahme: 1600

2000 W

an

V

Netzspannung: 220

CE

Dieses Gerät erfüllt folgende EC Normen:

• Niedrig-Spannungs-Norm 2006/95/EC
• EMC Norm 89/336/EEC und Ergänzung 92/31/EEC sowie 93/68/EEC

Inbetriebnahme

Temperatur-Einstellung (Bild 2)

Beachten Sie bitte die Pflegekennzeichen, die international gültig sind und auf dem Etikett in guter Wäsche auf die richtige Bügeltemperatur hinweisen.

Dampfbügeln ^240

Füllen des Dampfbüglers (Bild 3)

Der Wassertank darf nur gefüllt werden, wenn der Netzstecker nicht in der Steckdose ist.

Dampfwähler auf Position „O“ = Trokkenbügeln (Bild 4/A) stellen und das Gerät senkrecht halten.
Füllen Sie den Wassertank höchstens bis zur Markierung „MAX“ auf. Sie können dazu den mitgelieferten Meßbecher verwenden (Bild 1/P).

Wasserqualität

Sie können Leitungswasser bis 3 mmol/l 17° dH Wasserhärte verwenden. Ihr Wasserwerk gibt Ihnen Auskunft über den Härtegrad Ihres Leitungswassers. Bei härterem Wasser verwenden Sie bitte destilliertes Wasser aus der Drogerie oder eine Mischung aus 12 Leitungswasser und 12 destilliertem Wasser.

Bei Erstbenutzung bitte beachten:

Wasser in den Tank einfüllen, Dampfwähler (Bild 1/F) auf maximale Position (Bild 4/B) stellen.

Gerät aufheizen und auf einem Abstellrost oder einem Teller (Bild 5) mit der Bügelsohle nach unten abdampfen lassen, um die Dampfkammer zu aktivieren.

Ein optimales Dampfergebnis und Betriebsgeräusch wird erreicht, nachdem Sie die ersten 3 Tankfüllungen verbraucht haben.

Bügeln mit Dampf

Zum Dampfbügeln den Temperaturwähler (Bild 1/N) auf die erforderliche Gewebeart einstellen und warten, bis die Kontrolllampe (Bild 1/J) erlischt – erst dann den Dampfwähler (Bild 1/F) auf die gewünschte Position (Bild 4/B) stellen. Die zueinander passenden Einstellungen von Temperatur (Gewebeart) und Dampf können Sie der Bügel-tabelle entnehmen. Sobald der Dampfbügler waagrecht gehalten wird, beginnt sich der Dampf zu entwickeln. Wenn der Dampfbügler wieder senk-recht abgestellt wird, wird die Dampf-zufuhr automatisch gestoppt.

Spray-Funktion (Bild 6/A)

Beim ersten Betrieb oder wenn Sie längere Zeit nicht gebügelt haben, müssen Sie die Taste für Sprayfunktion (Bild 1/H) mehrmals betätigen, bis Wasser aus der Spraydüse (Bild 1/D) kommt. Die Spray-Funktion können Sie auch beim Trockenbügeln einsetzen.

Super-Dampfstoß-Funktion (Bild 6/B)

Wertvolle Hilfe, z.B. beim Bügeln von Falten, Stickereien u.ä., bringt der Super-Dampfstoß. Sie können den zusätzlichen Dampfstoß sowohl beim Dampfbügeln als auch beim Trockenbügeln auslösen.

Stellen Sie den Temperaturwähler (Bild 1/N) auf Position „MAX“ und warten Sie, bis die Temperatur erreicht ist, d.h. bis die Kontrolllampe (Bild 1/J) erlischt.

Heben Sie den Dampfbügler etwas vom Stoff ab und betätigen Sie die Taste für Dampfstoß-Funktion (Bild 1/G). Warten Sie jeweils 5 Sekunden, bevor Sie die Taste für Dampfstoß-Funktion erneut betätigen.

Aufdampfen von hängenden Kleidungsstücken

Stellen Sie den Temperaturwähler (Bild 1/N) auf Position „MAX“ und warten Sie, bis die Kontrolllampe (Bild 1/J) erlischt.

Hängen Sie das betreffende Kleidungsstück auf einen Bügel und halten Sie den Dampfbügler in einem Abstand von 10 - 20 cm über den Stoff.

Betätigen Sie nun die Taste für Dampfstoß-Funktion (Bild 1/G). Warten Sie mindestens 5 Sekunden, bevor Sie die Taste erneut betätigen.

Achtung: Kleidung nicht am Körper auffrischen. Verbrennungsgefahr!

Tropf-Stop

Der Dampfbügler ist mit einem automatischen Tropf-Stop ausgestattet. Der Tropf-Stop unterbricht sofort die Dampfbildung, wenn eine zu niedrige Temperatur gewählt wurde.

D

Aufbewahrung

Netzstecker ziehen!

Den Temperaturwähler (Bild 1/N) auf die Position „Kalt“ (Bild 2/a) und den Dampfwähler (Bild 1/F) auf Position „O“ stellen (Bild 4/A).

Restwasser entleeren (Bild 7).

Das Gerät senkrecht stehend aufbewahren.

Zur sachgerechten Aufbewahrung wickeln Sie das Netzkabel um die Kabelaufwicklung (Bilder 1/M und 8).

Wartung und Pflege

Der Dampfbügler ist mit einer automatischen Entkalkungs-Einrichtung ausgestattet, durch die die Verkalkung der Dampfkammer wesentlich verlang-samt wird.

!

Der Dampfbügler darf nicht entkalkt werden! Es dürfen weder Essig noch handelsübliche Entkalker in den Wassertank eingefüllt werden!

Reinigung

Wir empfehlen, den Dampfbügler mindestens einmal monatlich zu reinigen.

Netzstecker ziehen.

Dampfwähler (Bild 1/F) auf Position „O“ stellen (Bild 4/A).

Befüllen Sie den Wassertank (Bild 1/0) bis zur Markierung „MAX“ mit klarem Wasser.

Stellen Sie den Temperaturwähler (Bild 1/N) auf „MAX“.

Stecken Sie den Stecker in die Steck-dose.

Warten Sie, bis die Kontrolllampe (Bild 1/J) erlischt.

Stellen Sie den Dampfwähler (Bild 1/F) auf die Stellung (Bild 4/C).

Das Gerät waagrecht über ein Waschbecken halten.

Drücken Sie den Dampfwähler (Bild 1/F) mindestens 1 Minute lang.

Wasser tritt aus den Dampfaustrittsdüsen. Nun ist Ihr Dampfbügler wieder einsatzbereit.

Was tun, wenn...

• bei Dampfbetriebsstellung kein „Dampf“ zu sehen ist?
• In warmer, trockener Luft (Winterzeit) ist eine geringere Abdampffahne normal, weil sie von der trockenen Luft unkondensiert aufgenommen wird.

- Das Entleeren des gefüllten Wasser tanks kann Flusen herausspülen. Netzstecker ziehen, gefülltes Gerät schräg nach vorn kippen (Bild 7), so daß das Wasser aus der Einfüllöffnung herauslaufen kann.

- Wassertropfen aus den Dampfaustrittsöffnungen kommen?

- Dampfwähler erst dann auf eine andere Position als „O“ stellen, wenn die Temperatur für das Dampfbügeln erreicht ist. Falls die Temperatur für den Dampfbetrieb zu niedrig eingestellt ist, höher stellen.

- beim Bügeln Flecken auf der Wäsche entstehen?

- Reinigen Sie den Dampfbügler. Reiben Sie die noch warme Sohle mit Essigwasser oder einem nicht kratzenden Reinigungswasser ab.

- Beim Trockenbügeln können Flusen in die Dampfkammern gelangen und verschwelen. Dies kann durch aus-tretendes Wasser zu Flecken führen. Reinigen Sie deshalb auch das Innere des Wasserbehälters. Füllen sie ihn mit Wasser und schütteln sie den Dampfbügler leicht. Gießen Sie das Wasser danach aus.

• die Bügelsohle stumpf oder belegt ist?

- Die Bügeltemperatur war zu hoch eingestellt.

- Wählen Sie die für die Faser geeignete Bügeltemperatur (siehe Bügel-tabelle).

Entsorgung

Verpackungsmaterial

Die Verpackungsmaterialien sind umweltverträglich und wiederverwertbar. Die Kunststoffteile sind gekennzeichnet, z. B. >PE<, >PS< etc. Entsorgen Sie die Verpackungsmaterialien entsprechend ihrer Kennzeichnung bei den kommunalen Entsorgungsstellen in den dafür vorgesehenen Sammelbehältern.

Altgerät

Das Symbol ✉ auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Im Service-Fall

Bei einer evtl. erforderlichen Reparatur, einschließlich Ersatz der Netzzuleitung, wenden Sie sich bitte zunächst telefonisch an unsere Serviceline AEG-Electrolux.

AEG

Electrolux

Für Deutschland: 01805-30 60 80 ^ : ^ aus dem Festnetz der Deutschen Telekom Euro 0,14/Min.

Für Österreich:

Für Reparaturservice: 0810-955 400 *

Für Produktservice: 0810-955 200*

*aus dem Festnetz der TELEKOM AUSTRIA Euro 0,10/Min

GB

Ironing table - Recommendations for use

822 949 340 DB 1100.book Seite 45 Montag, 28. April 2008 11:51 11 45

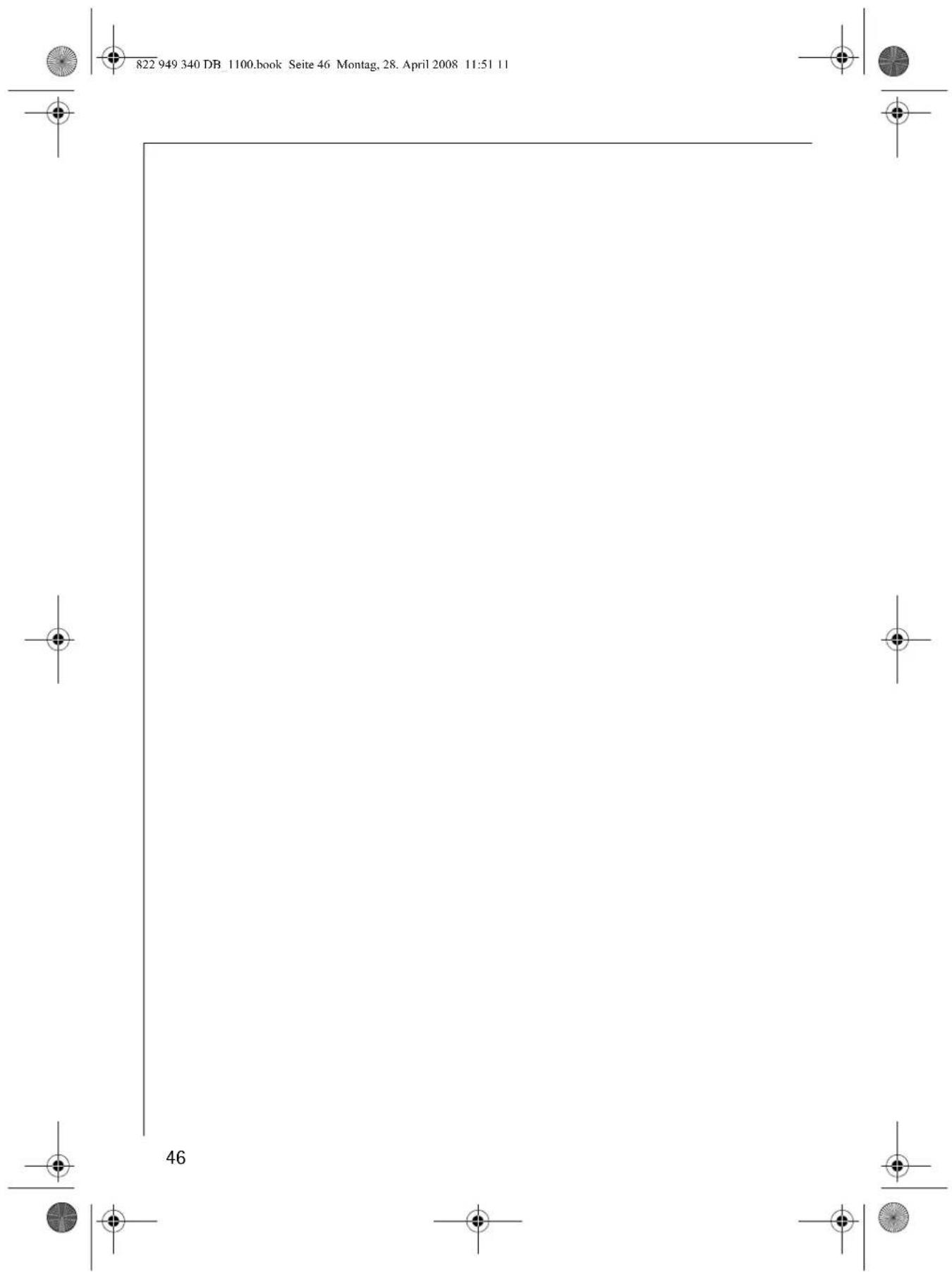

822 949 340 DB 1100.book Seite 46 Montag, 28. April 2008 11:51 11 46

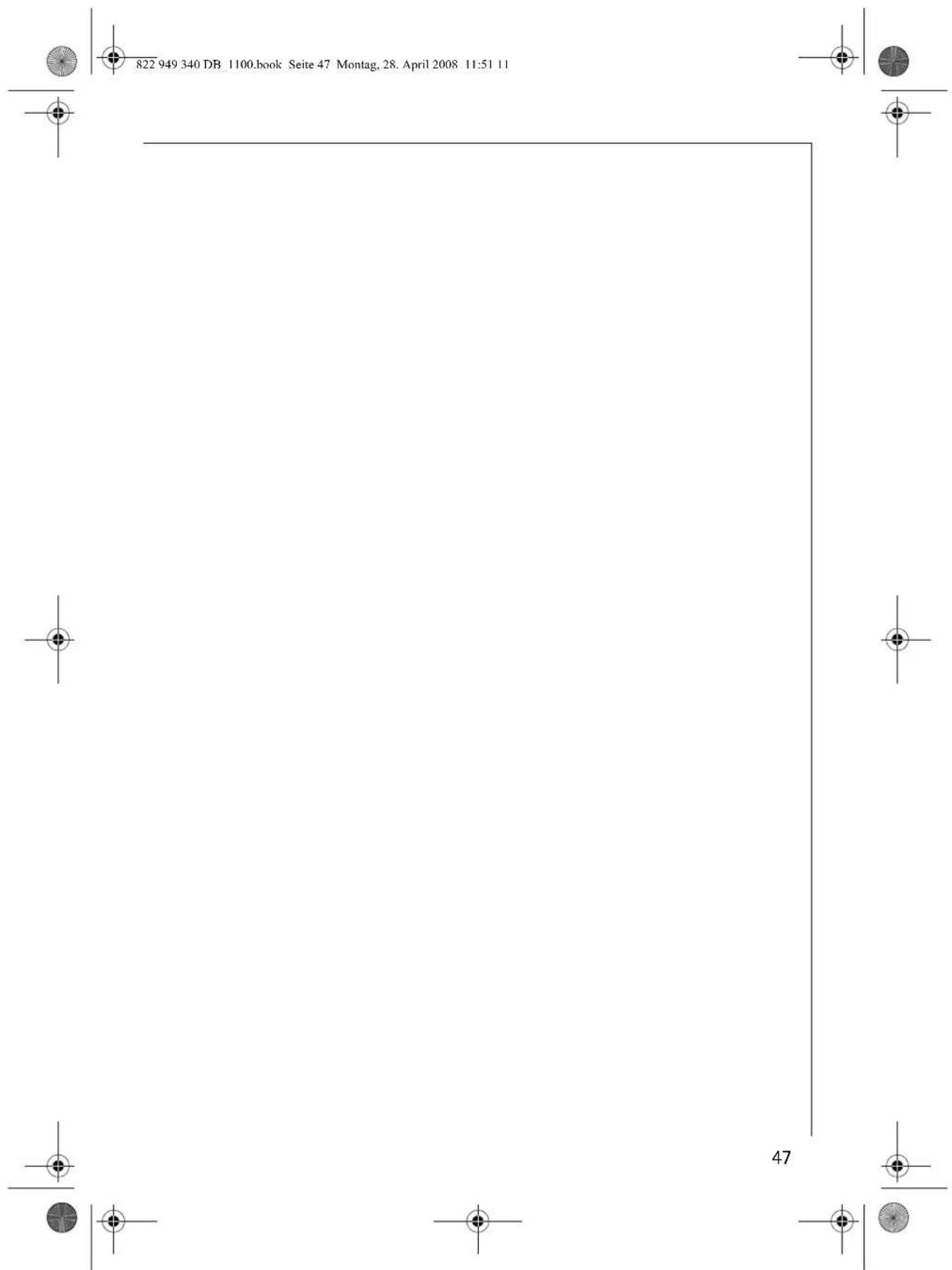

822 949 340 DB 1100.book Seite 47 Montag, 28. April 2008 11:51 11 47
