BEDIENUNGSANLEITUNG Ergo Touch 3500 Ellrona

dem deutschen Festnetz, Mobilfunk

abweichend)

Fax: [phone] / 80 55 4 - 77

eMail: [e-mail]

Internet: www.ellrona.de

Dokument-Nr.: 62018 29-06-2017

Druck- und Satzfehler vorbehalten.

© 2017 Braukmann GmbH

1 Bedienungsanleitung 9
1.1 Allgemeines 9
1.2 Informationen zu dieser Anleitung 9
1.3 Warnhinweise 9
1.4 Haftungsbeschränkung 10
1.5 Urheberschutz 10
2 Sicherheit 11
2.1 Bestimmungsgemäß Verwendung 11
2.2 Allgemeine Sicherheitschinweise 11
2.3 Gefahrenquellen 12
2.3.1 Gefahr durch elektromagnetisches Feld 12
2.3.2 Verbrennungsgefahr 12
2.3.3 Explosionsgesefahr 13
2.3.4 Brandgefahr 13
2.3.5 Gefahr durch elektrischen Strom 14
3 Inbetriebnahme 14
3.1 Sicherheitshinweise 14
3.2 Lieferumfang und Transportinspektion 15
3.3 Auspacken 15
3.4 Entsorgung der Verpackung 15
3.5 Aufstellung 15
3.5.1 Anforderungen an den Aufstellort 15
3.5.2 Vermeidung von Funkstörungen 16
3.6 Elektrischer Anschluss 16
4 Aufbau und Funktion 17
4.1 Bedienelemente und Anzeigen 17

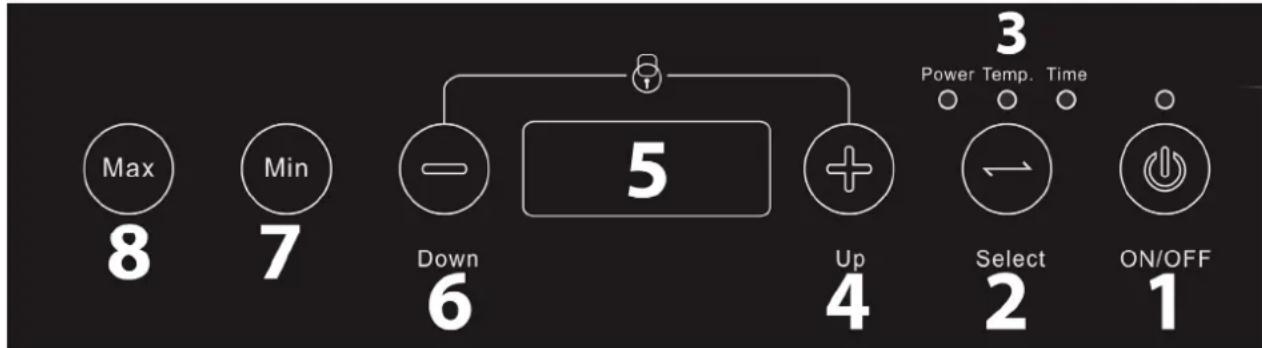

4.1.1 Bedienfeld und Display 17
4.1.2 Hinweise am Gerät 17
4.1.3 Signtone 18
4.1.4 Überhitzungsschutz 18
4.1.5 Typenschild 18
5 Bedienung und Betrieb 18
5.1 Funktionswise und Vorteile von Induktionskochstellen 18
5.2 Hinweise zum Kochgeschirr 19
5.3 Sicherheitshinweise 20
5.4 Betrieb des Gerätes 20
5.4.1 Einsatzen 20

5.4.2 Leistungsmodus 20
5.4.3 Temperaturmodus 21
5.4.4 Timer 21
5.4.5 Max/Min- Funktion 21
5.4.6 Aussenhalten 22
6 Reinigung und Pflege 22
6.1 Sicherheitshinweise 22
6.2 Reinigung 23
7 Störungsbehebung. 23
7.1 Sicherheitshinweise 23
7.2 Störungsanzeigen 23
7.3 Störungsursachen und -behebung 24
8 Entsorgung des Altgerätes 24
9 Garantie 24
10 Technische Daten 25
11 Operating Manual 27
11.1 General 27
11.2 Information on this manual 27
11.3 Warning notices 27
11.4 Limitation of liability 28
11.5 Copyright protection 28
12 Safety. 28
12.1 Intended use 29
12.2 General Safety information 29
12.3 Sources of danger 30
12.3.1 Danger due to Electromagnetic Field 30
12.3.2 Danger of Burning 30
12.3.3 Danger of Explosion 31
12.3.4 Danger of Fire 31
12.3.5 Dangers due to electrical power 31
13 Commissioning 32
13.1 Safety information 32
13.2 Delivery scope and transport inspection 32
13.3 Unpacking 33
13.4 Disposal of the packaging 33
13.5 Setup 33
13.5.1 Setup location requirements: 33

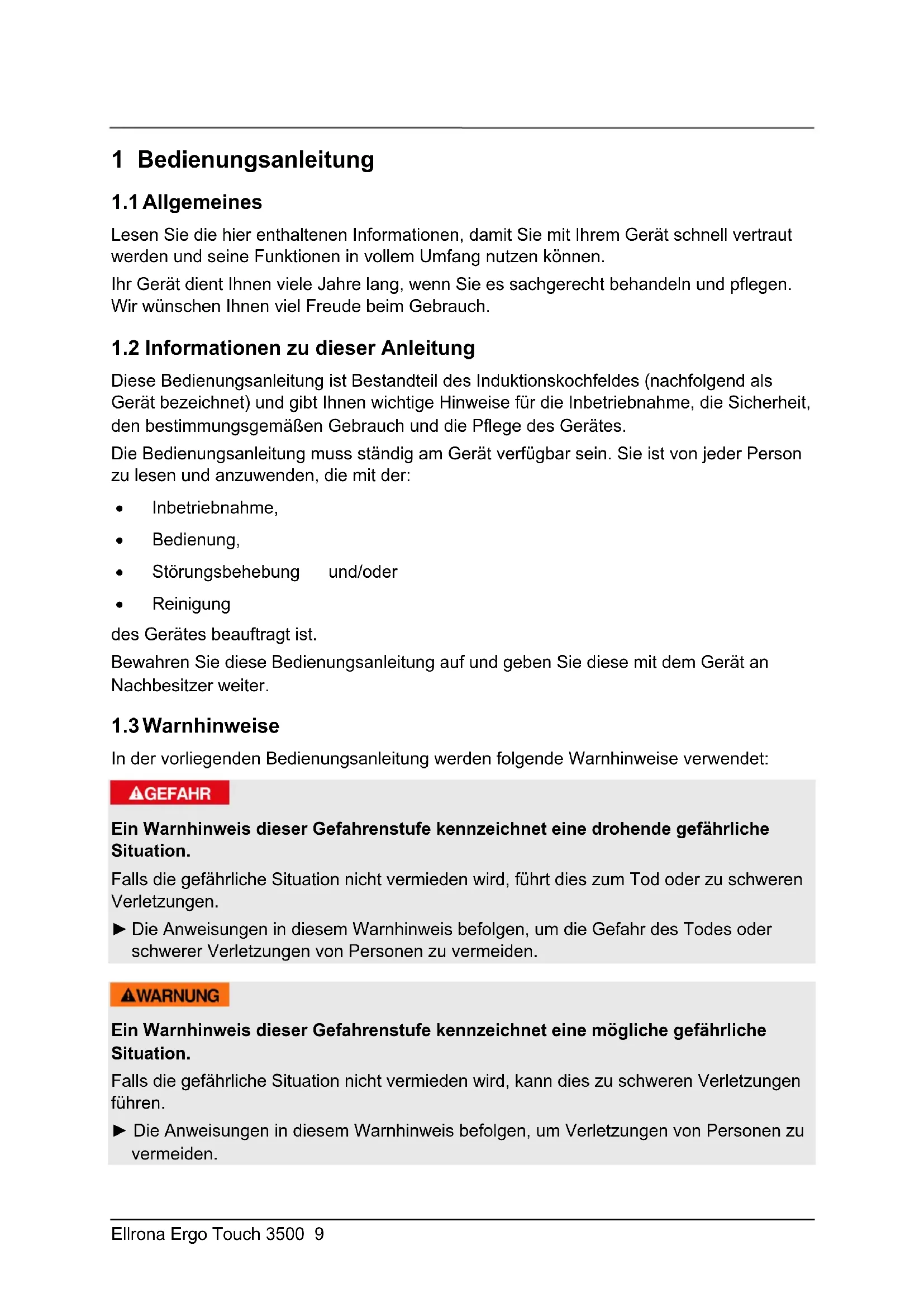

1 Bedienungsanleitung

1.1 Allgemeines

Lesen Sie die hier enthaltenen Informationen, damit Sie mit ihrem Gerät schnell vertraut werden und seine Funktionen in vollem Umfang nutzen können.

Ihr Gerät dient Ihnen vielse Jahre lang, wenn Sie es sachgerecht behandeln und pflegen.
Wir wünschen Ihnen vielfreude beim Gebrauch.

1.2 Informationen zu dieser Anleitung

These Bedienungsanleitung ist Bestandteil des Induktionskochfeldes (nachfolgend als Gerät bezeichnet) und gibt Ihnen wichtige Hinweise für die Inbetriebnahme, die Sicherheit, den bestimmungsgemäßen Gebrauch und die Pflege des Gerätes.

Die Bedienungsanleitung muss ständig am Gerät verfügbar sein. Sie ist von jeder Person zulesen und anzuwenden, die mit der:

Inbetriebnahme,
Bedienung,
Störungsbehebung und/oder
Reinigung

des Gerätes beauftrag ist.

Bewahren Sie diese Bedienungsanleitung auf und geben Sie diese mit dem Gerät an Nachbesitzer weiter.

1.3 Warnhinweise

In der vorliegenden Bedienungsanleitung werden folgende Warnhinweise verwendet:

AGEFAHR

Ein Warnhinweis dieser Gefahrenstufe kennzeichnet eine drohende gefährliche Situation.

Falls die gefährliche Situation nicht vermieden wird, führt dies zum Tod oder zu schweren Verletzungen.

Die Anweisungen in thism Warnhinweis befolgen, um die Gefahr des Todes oder schwerer Verletzungen von Personen zu vermeiden.

WARNING

Ein Warnhinweis dieser Gefahrenstufe kennzeichnet eine mögliche gefährliche Situation.

Falls die gefährliche Situation nicht vermieden wird, kann dies zu schweren Verletzungen führen.

Die Anweisungen in thism Warnhinweis befolgen, um Verletzungen von Personen zu vermeiden.

VORSICHT

Ein Warnhinweis dieser Gefahrenstufe kennzeichnet eine mögliche gefährliche Situation.

Falls die gefährliche Situation nicht vermieden wird, kann dies zu leichten oder gemäßigen Verletzungen führen.

Die Anweisungen in thism Warnhinweis befolgen, um Verletzungen von Personen zu vermeiden.

HINWEIS

Ein Hinweis kennzeichnet zusätzliche Informationen, die den Umgang mit der Maschine erleichtern.

1.4 Haftungsbeschränkung

Alle in dieser Anleitung enthaltenen technischen Informationen, Daten und Hinweise für die Installation, Betrieb und Pflege entsprechen dem letzten Stand bei Drucklegung und erfolgen unter Berücksichtigung unserer bisherigen Erfahrungen und Erkennnisse nach bestem Wissen.

Aus den Angaben, Abbildungen und Beschreibungen in dieser Anleitung können keine Ansprüche hergeleitet werden.

Der Hersteller übernimmt keine Haftung für Schäden aufgrund:

• Nichtbeachtung der Anleitung
• Nicht bestimmungsgemäßer Verwendung
  Unsachgemäß Reparaturen
• Technischer Veränderungen, Modifikationen des Gerätes
• Verwendung nicht zugelassener Ersatzteile

Modifikationen des Gerätes werden nicht empfohlen und sind nicht durch die Garantie gedeckt.

Übersetzungen werden nach bestem Wissen durchgeführt. Wir übernehmen keine Haftung für Übersetzungsfehler, auch dann nicht, wenn die Übersetzung von uns oder in unserem Auftrag erfolgte. Verbindlich bleibt allein der ursprüngliche deutsche Text.

1.5 Urheberschutz

These Dokumentation ist urheberrechtlich geschützt.

Alle Rechte, auch die der fotomechanischen Wiedergabe, der Vervielfaltigung und der Verbreitung mittels besonderer Verfahren (zum Beispiel Datenverarbeitung, Datenträger und Datennetze), auch teilweise, besteht sich die Braukmann GmbH vor.

Inhaltliche und technische Änderungen vorbehalten.

2 Sicherheit

In thisem Kapitel erhalten Sie wichtige Sicherheitshinweise im Umgang mit dem Gerät. Dieses Gerät entspricht den vorgeschreibenben Sicherheitsbestimmungen. Ein unsachgemäßer Gebrauch kann jeder zu Personen- und Sachschäden führen.

2.1 Bestimmungsgemäß Verwendung

Dieses Gerät ist nur für den Gebrauch im Haushalt in geschlossenen Räumen zum Erwärmen, Kochen und Braten von Lebensmitteln bestimmt. Das darauf verwendete Kochgeschirr muss für Induktionskochgeräte geeignet sein.

Eine andere oder darüber hinaus gehende Verwendung gilt als nicht bestimmungsgemäß.

WARNING

Gefahr durch nicht bestimmungsgemäß Verwendung!

Von dem Gerät konnen bei nicht bestimmungsgemäßer Verwendung und/oder andersartiger Nutzung Gefahren ausgehen.

Das Gerätausschließlich bestimmungsgemäß verwenden.
Die in dieser Bedienungsanleitung beschrieben Vorgehensweisen einhalten.

Ansprüche jeglicher Art wegen Schäden aus nicht bestimmungsgemäßer Verwendung sind ausgeschlossen. Das Risikoträgt allein der Betreiber.

2.2 Allgemeine Sicherheitshinweise

HINWEIS

Beachten Sie für einen sicheren Umgang mit dem Gerät die folgenden allgemeinen Sicherheitshinweise:

Kontrollieren Sie das Gerät vor der Verwendung auf äußere sightbare Schäden. Nehmen Sie ein beschädigtes Gerät nicht in Betrieb.
Bei Beschädigung der Anschlussleitung muss eine spezielle Anschlussleitung durch eine vom Hersteller autorisierte Fachkraft installiert werden.
Dieses Gerät kann von Kindern, die äter als 8 Jahre sind, sowie von Personen mit einer geistigen, sensorischen oder körperlichen Behinderung benutzt werden, wenn sie über den sicheren Betrieb unterrichtet worden sind und die möglichen Gefahren verstehen.
▶ Kinder)durfenmit dem Gerat nichtspielern.
Reinigungs- und Wartungsarbeiten dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
Das Gerät und das dazugehörige Anschlusskabel müssen für Kinder unter 8 Jahren unerreichbar sein.
Das Gerät während des Betriebes nicht unbeaufsichtigt setzen.
Reparaturen dürfen nur von qualifiziertem Fachpersonal durchgeführt werden, die vom Hersteller geschult sind. Durch unsachgemäße Reparaturen konnen erhebliche Gefahren für den Benutzer entstehen.

HINWEIS

Eine Reparatur des Gerätes während der Garantiezeitarf nur von einem vom Hersteller autorisierten Kundendienst vorgenommen werden, sonst besteht bei nachfolgenden Schäden kein Garantieanspruch mehr.
Defekte Bauteile dürfen nur gegen Original-Ersatzteile ausgetauscht werden. Nur bei diesen Teilen ist gewährleistet, dass sie die Sicherheitsanforderungen erfüllen werden.
Metallische Gegenstände wie Messer, Gabeln, Löffel und Deckel sollenn nicht auf der Heizplatte platziert werden, da sie heiB werden konnen.
Das Gerät ist nicht dazu bestimmt mit einer externen Zeitschaltuhr oder einer separaten Fernsteuerung benutzt zu werden.

2.3 Gefahrenquellen

2.3.1 Gefahr durch elektromagnetisches Feld

WARNING

Durch die beim Betrieb des Gerätes entstehenden magnetischen Felder kann es zu Beeinträchtigungen kommt.

Beachten Sie die folgenden Sicherheitshinweise:

Personen mit gesteigerter Elektrosensibilität sollenn sich nicht länger als notig in unmittelbarer Höhe des Gerätes aufhalten.
Wissenschaftliche Tests haben erwiesen, dass Induktionskocher keine Gefahr darstellen. Jedoch sollen den Personen, die einen Herzschrittmacher tragen, mindestens 60 cm Abstand zum Gerät halten, wenn es in Betrieb ist. Außen dem sollen den Personen, die einen Herzschrittmacher tragen, eventuell zu beachtende Schutzhinweise vor Benutzung mit ihrem Arzt besprechen.
Platzieren Sie keine magnetisierbaren Gegenstände wie z.B. Kreditkarten, Datentrager oder Kassetten auf oder in unmittelbarer Höhe des Gerätes.
Stellen Sie das Kochgeschirr mittig auf das Kochfeld. So schirmt der Topfboden das elektromagnetische Feld weitestgehend ab.
Entfernen Sie keine Abdeckungen am Gerät.

2.3.2 Verbrennungsgefahr

WARNING

Das mit thisem Gerät erhitzte Kochgut sowie das verwendete Kochgeschirr und die Oberfläche des Gerätes können sehr heißt werden.

Beachten Sie die folgenden Sicherheitshinweise um sich oder andere nicht zu Verbrennen oder zu Verbrühen:

Schützen Sie ihre Höhe bei allen Arbeiten am bereits Gerät oder Kochgeschirr mit Wärme isolierenden Handschuhen, Topflappen oder Ahnlichem.
Legen Sie keine Kuchenutensilien, Koch- oder Pfannendeckel, Messer oder andere Gegenstände aus Metall auf die Kochstelle. Wenn das Gerät eingeschaltet wird, können sich diese Gegenstände stark erhitzen.

WARNING

Die heiße Oberfläche des Keramikfeldes nicht berühren. Der Induktionskocher selbst entwickelt während des Kochvorgangs keine Hitze. Die Temperatur des Kochgeschirrs erwartet aber die Kochstelle.

2.3.3 Explosionsgesfahr

WARNING

Bei nicht sachgemäßer Verwendung des Gerätes besteht Explosionsgefahr durch entstehenden Überdruck.

Beachten Sie die folgenden Sicherheitschinweise um die Explosionsgesfahr zu vermeiden:

Erhitzen Sie niemals Speisen oder Flüssigkeiten in verschlossenen Behältern wie z.B. Konservendosen. Durch den entstehenden Überdruck kann der Behälter platzen. Eine Konservendose wird am besten erwart, indem man sie öffnet und in einem mit etwas Wasser gefüllten Topf stellt.

2.3.4 Brandgefahr

AWARNING

Bei nicht sachgemäßer Verwendung des Gerätes besteht Brandgefahr.

Beachten Sie die folgenden Sicherheitschinweise um Brandgefahr zu vermeiden:

Entfernen Sie während des Betriebes alle leicht entzündlichen Gegenstände (z.B. Reinigungsmittel, Spraydosen, Topflappen, Geschirrtücher, etc.) aus der unmittelbaren Nähe des Gerätes.
Vermeiden Sie ein langfristiges Überhitzen von Olen und Fetten. Überhitztes Öl oder Fett kann sichchnell entzünden.
Stellen Sie keine leeren Töpfe auf die Kochfelder!

HINWEIS

Sollte es zu einem Brand auf der Kochstelle kommt, wie folgt vorgehen:

Schalten Sie das Gerät aus (gegebenenfalls die Sicherung ausschalten).
Ersticken Sie die Flammen mit einem großen Topfdeckel, Teller oder einem feuchten Geschirrtuch.

AUF KEINEN FALL MIT WASSER LÖSCHEN!

Nachdem der Brandherd erloschen ist, Geschirr und Gerät abkühlen setzen und für ausreichend Frischluftzufuhr sorgen.

2.3.5 Gefahr durch elektrischen Strom

▲GEFAHR

Lebensgefahr durch elektrischen Strom!

Beim Kontakt mit unter Spannung stehenden Leitungen oder Bauteilen besteht Lebensgefahr!

Beachten Sie die folgenden Sicherheitshinweise um eine Gefährung durch elektrischen Strom zu vermeiden:

Die Installationarf nur von qualifiziertem Fachpersonal (Elektrofachbetrieb) durchgefuhrt werden!
Bei Beschädigung der Anschlussleitung muss eine spezielle Anschlussleitung durch eine vom Hersteller autorisierte Fachkraft installiert werden.
Falls die Glaskeramik-Oberfläche bricht oder rei, schalten Sie das Gerät aus und schalten Sie die Sicherung aus, um einem elektrischen Schock vorzubeugen.
Das Gerätarf nicht in Betriebgenommen werden, wenn das Stromkabel oder der Stecker beschädigt sind, wenn es nicht ordnungsgemäß Funktioniert oder fallen gelassen oder beschädigt worden ist. Falls das Stromkabel oder der Stecker beschädigt worden sind, müssen diese durch den Hersteller oder dessen Servicebeauftragten ersetzt werden, um Gefahren vorzubeugen.
Offnen Sie auf keinen Fall das Gehäuse des Gerätes. Werden spannungsführende Anschlüsse berührt und der elektrische und mechanische Aufbau verändert, besteht Stromschlaggefahr. Darüber hinaus können Funktionstörungen am Gerät auftreten
Berühren Sie das Gerät sowie den Netzstecker nicht mit nassen Händen.
Das Gerät nicht in Wasser oder andere Flüssigkeiten tauchen und nicht in die Spülmaschine geben.
Keine Gegenstände in die Öffnungen des Gerätes einfahren. Bei Berührung Spannung führender Anschlüsse besteht Stromschlaggefahr.
Schlieben Sie das Gerät nicht zusammen mit anderen Geräten an der gleichen Netzsteckdose an.

3 Inbetriebnahme

In thisem Kapitel erhalten Sie wichtige Hinweise zur Inbetriebnahme des Gerätes. Beachten Sie die Hinweise um Gefahren und Beschädigungen zu vermeiden.

3.1 Sicherheitshinweise

WARNING

Be der Inbetriebnahme des Gerätes konnen Personen- und Sachschäden auftreten!

Beachten Sie die folgenden Sicherheitschinweise um die Gefahren zu vermeiden:

• Verpackungsmaterialien dürfen nicht zum Spielena verwendet werden. Es besteht Erstickungsgefahr.

3.2 Lieferumfang und Transportinspektion

Das Gerät wird standardmäßig mit folgenden Komponenten gefeliefert:

• Induktionskochfeld Ergo Touch 3500

Bedienungsanleitung

HINWEIS

Prufen Sie die Lieferung auf Vollständigkeit und auf sightbare Schaden.
Melden Sie eine unvollständige Lieferung oder Schäden infolge mangelhafter Verpackung oder durch Transport sofort dem Spediteur, der Versicherung und dem Lieferanten.

3.3 Auspacken

Zum Auspacken des Gerätes entnehmer Sie das Gerät aus dem Karton und entfernen Sie das Verpackungsmaterial.

3.4 Entsorgung der Verpackung

Die Verpackung schützt das Gerät vor Transportschäden. Die Verpackungsmaterialien sind nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recybar. Die Rückführung der Verpackung in den Materialkreislauf spart Rohstoffe und verringgert das Abfallaufkommen. Entsorgen Sie nicht mehr benötigte Verpackungsmaterialien an den Sammelstellen für das Verwertungssystem «Grüner Punkt«.

HINWEIS

Heben Sie wenn möglich die Originalverpackung während der Garantiezeit des Gerätes auf, um das Gerät im Garantiefall wieder ordnungsgemäß verpacken zu konnen.

3.5 Aufstellung

3.5.1 Anforderungen an den Aufstellort

Für einen sicheren und fehlerfreien Betrieb des Gerätes muss der Aufstellort folgende Voraussetzungen erfüllen:

Das Gerät muss auf einer festen, ebenen, waagerechten und hitzebeständigen Unterlage mit einer ausreichenden Tragkraft für das Gerät und das erwartungsgemäß schwerste Kochgut aufgestellt werden.
- Der Induktionskocherarf nicht auf einer eisen- oder stahlhaltigen Unterlage in Betrieb genommen werden, da sich diese stark erhitzen kann.
- Wahlen Sie den Aufstellort so, dass Kinder nicht an dieheiße Oberfläche des Gerätes gelangen können.
Das Gerat ist nicht fur den Einbau vorgesehen.
- Stellen Sie das Gerät nicht in einer halten, nassen oder sehr feuchten Umgebung oder in der Höhe von brennbarem Material auf.

• Stellen Sie den Induktionskocher nicht in der Höhe von Geräten und Gegenständen auf, die empfindlich auf Magnetfelder reagieren (z.B.: Radios, Fernseher, Kassettenrecorder, etc.).
  Das Gerät benötigt zum korrekten Betrieb eine ausreichende Luftströmung. Lassen Sie bei der Aufstellung an allen Seiten 10 cm Freiraum.
• Die Kühluft wird von der Unterseite des Gerätes angesaugt. Decken Sie keine Öffnungen am Gerät ab und blockieren Sie sie nicht.
  Die Steckdose muss leicht zugänglich sein, so dass das Stromkabel notfalls leicht abgezogen werden kann.
  Die Aufstellung des Gerätes an nichtstationären Aufstellungsorten (z. B. Schiffen) darf nur von Fachbetrieben/Fachleuten durchgeführt werden, wenn sie die Voraussetzungen für den sicherheitsgerechten Gebrauch these Gerätes sicherstellen.

3.5.2 Vermeidung von Funkstörungen

Durch das Gerät konnen Störungen bei Radios, Fernsehern oder ähnlichen Geräten auftreten. Durch folgende Maßnahmen konnen Störungen beseitigt oder reduziert werden:

• Stellen Sie das Radio, den Fernseher etc. soweit wie möglich vom Gerät entfernt auf.
• Schlieben Sie das Gerät an einer anderen Steckdose an, so dass für das Gerät und den gestörten Empfänger unterschiedliche Stromkreise verwendet werden.
• Verwenden Sie eine ordnungsgemäß installierte Antenne für den Empfänger, um einen eigenen Empfangsicherzustellen.

3.6 Elektrischer Anschluss

Für einen sicheren und fehlerfreien Betrieb des Gerätes sind beim elektrischen Anschluss folgende Hinweise zu beachten:

• Vergleichen Sie vor dem Anschlieben des Gerätes die Anschlussdaten (Spannung und Frequenz) auf dem Typenschild mit denen Ihrches Elektronetzes. Diese Daten müssen übereinstimmen, damit keine Schäden am Gerät auftreten. Im Zweifelfall Fragen Sie ihre Elektro-Fachkraft.
  Die Steckdose muss über einen 16A-Sicherungsschutzschalter abgesichert sein.
• Der Anschluss des Gerätes an das Elektronetz darf maximal über ein 3 Meter langes, abgewickeltes Veränderungskabel mit einem Querschnitt von mindestens 1,5 mm² erfolgen. Die Verwendung von Mehrfachsteckern oder Steckdosenleisten ist wegen der damit verbundenen Brandgefahr verboten.
• Vergewissern Sie sich, dass das Stromkabel unbeschädigt ist und nicht über oder unter dem Gerät oder über—heiße und/oder scharfkantige Flächen verlegt wird.
• Die elektrische Sicherheit des Gerätes ist nur dann gewährleistet, wenn es an ein vorschrifsmäßig installiertes Schutzleitersystem angeschlossen wird. Der Betrieb an einer Steckdose ohne Schutzleiter ist verboten. Lassen Sie im Zweifelsfall die Hausinstallation durch eine Elektro-Fachkraft überprüfen.

Der Hersteller haftet nicht für Schäden, die durch einen fehlenden oder unterbrochenen Schutzleiter verursacht werden.

4 Aufbau und Funktion

In thisem Kapitel erhalten Sie wichtige Hinweise zum Aufbau und zur Funktion des Gerätes.

4.1 Bedienelemente und Anzeigen

4.1.1 Bedienfeld und Display

1 An/Aus Taste für beiden Platten
2 Taste zur Auswahl der Funktion: Stufe (Power), Temperatur (Temp) oder Zeit (Timer)
3 Anzeigenlampchen welche Funktion(en) ausgewählt wurde
4 Wahltaste (+), Leistungsstufe, Temperatur oder Dauer können erhöht werden
5 Anzeige der gewählten Einstellung (Display)
6 Wahltaste (-), Reduzierung der Leistungsstufe, Temperatur oder Dauer
7 Min-Taste: Stellt die Stufe auf das mögliche Minimum
8 Max-Taste: Stellt die Stufe auf das mögliche Maximum

Der Induktionskocher hat zwei Kochstellen. Durch die beiden Bedienfelder konnen Sie die beiden Kochfelder unabhängig voneinander individuell einstellen.

4.1.2 Hinweise am Gerät

Dieser Hinweis dient zur Warnung, dass das Keramikfeld heißt sein kann. Der Induktionskocher selbst entwickelt während des Kochvorgangs keine Hitze; die Temperatur des Kochgeschirrs erwartet aber die Kochstelle! Beachten Sie die folgenden Sicherheitshinweise, um sich nicht am halten

Gerat zu verbrennen:

AVORSICHT

Verbrennungsgefahr an freiher Oberfläche!

Die Oberfläche des Keramikfeldes nicht berühren, solange sie heißt ist.
Keine Gegenstände auf dem bereits Keramikfeld ablegen.

4.1.3 Signtöne

Das Gerät sendet nach dem Einsatzen und im Fehlerfall ein akustisches Signal aus.

HINWEIS

Das akustische Signal bleibt solange anstehen, bis der Fehler behoben, oder das Gerät ausgeschaltet wurde.
Nahere Informationen zu den Fehleranzeigen finden Sie im Kapitel „Störungsanzeigen".

4.1.4 Überhitzungsschutz

Das Gerät ist mit einem Überhitzungsschutz ausgerüstet.

Wenn die Temperatur des Gerätes die kritische Grenze überschreitet, wird der entsprechende Fehlercode „E01/E02“ angezeigt. Das Gerät schaltet aus Sicherheitsgründen die weitere Energiezuführ ab.

Nach der Abkuhlphase kann das Gerät aus- und wieder eingeschaltet werden.

HINWEIS

Nähere Informationen zu den Fehleranzeigen finden Sie im Kapitel „Störungsanzeigen“.

4.1.5 Typenschild

Das Typenschild mit den Anschluss- und Leistungsdaten befindet sich an der Unterseite des Gerätes.

5 Bedienung und Betrieb

In thisem Kapitel erhalten Sie wichtige Hinweise zur Bedienung des Gerätes. Beachten Sie die Hinweise um Gefahren und Beschädigungen zu vermeiden.

5.1 Funktionswise und Vorteile von Induktionskochstellen

Bei einem Induktionskochfeld wird die Wärme nicht von einem Heizelement über das Kochgefäß auf die zu garende Speise übertragen, sondern die erforderliche Wärme wird mit Hilfe von Induktionsströmen direkt im Kochgefäß erzeugt.

Eine Induktionsspule unterhalb der Glaskeramik-Kochfläche erzeugt ein elektromagnetisches Wechselfeld, dass die Glas-Keramikplatte durchdringt und im Geschirrboden den wärme- erzeugenden Strom induziert.

Vorteile des Induktionskochfeldes

• Energiesparendes Kochen durch direkte Energieübertragung auf den Topf.
  Erhöhte Sicherheit, da die Energie nur bei aufgesetztem Topf übertragen wird.

• Energieübertragung zwischen Induktionskochzone und Topfboden mit hohem Wirkungsgrad.
  Hohe Aufheizgeschwindigkeit.

• Verbrennungsgefahr ist gering, da die Kochfläche nur durch den Topfboden erwartt wird.

• Überlaufendes Kochgut brennt nicht fest.
  Schnelle, feinstufige Regelung der Energiezufuhr.

5.2 Hinweise zum Kochgeschirr

Das für die Induktionskochfläche benutzte Kochgebung muss aus Metall sein, magnetische Eigenschaften haben und eine ausreichende, plane Bodenfläche besitzen.

So können Sie die Eignung des Gefäbes feststellen:

Vergewissern Sie sich, dass das Gefäß einen Hinweis für die Eignung zum Kochen mit Induktionssstromträgt, oder führen Sie den folgenden Magnettest durch:

Führren Sie einen Magneten (z.B. einen Haftmagneten einer Magnettafel) an den Boden Ihres Kochgefasdes heran. Wird er kräftig angezogen, so konnen Sie das Kochgefau auf der Induktionskochflache benutzen.

Die folgende Tabelle dient als Anhaltspunkt zur Auswahl des richtigen Kochgeschirrs:

Geeignetes Kochgeschirr Ungeeignetes Kochgeschirr
Kochgeschirr mit ferromagnetischen (eisenhaltigen) Boden	Gefäße aus Kupfer, Aluminium, feuERfestem Glas und andere nichtmetallische Gefäße
Emaillierte Stahlgefäße mit starkem Boden	Gefäße aus rostfreiem Stahl ohne magnetischen Eisenkern
Gusseiserne Gefäße mit emailiertem Boden	Gefäße, die keine plane Auflage auf dem Kochfeld haben
Gefäße aus rostfreiem Mehrschichten-Stahl, rostfreiem Ferritstahl bzw. Aluminium mit Spezialboden	Gefäße mit einem Bodendurchmesserkleiner 12 cm und größer als 26 cm

HINWEIS

Beim Gebrauch induktionsgeeigneter Töpfe einiger Hersteller können Gerausche auftreten, die auf die Bauart dieser Töpfe zurückzuführn sind.

Beachten Sie auch die folgenden Hinweise zur Verwendung geeigneten Kochgeschirrs:

HINWEIS

Benutzen Sie nur Töppe mit induktionsgeeignetem Boden.
Das maximal zulässige Gewicht von Topf mit Inhalt darf 6 kg nicht überschreiben.
Vorsicht bei der Verwendung von hohlwandigen Simmertöpfen. Diese Töppe können unbemerkt leer kochen. Dies führt zu Beschädigungen am Topf und am Kochfeld.

5.3 Sicherheitshinweise

AWARNING

Das Gerät während des Betriebes nicht unbeaufsichtigt setzen, um bei Gefahren Schnell eingreifen zu konnen.
Das Gerätarf nicht währem dem Betrieb oder mit freiem Kochgeschirr auf der Kochstelle versetzt werden.
Achten Sie daraufuf, dass das Kochgeschirr mittig auf dem Kochfeld stehen. Esarf weder auf dem Bedienfeld, noch auf dem Rahmen abgestellt werden.
Legen Sie keine Kuchenutensilien, Koch- oder Pfannendeckel, Messer oder andere Gegenstände aus Metall auf die Kochstelle. Wenn das Gerät eingeschaltet wird, können sich diese Gegenstände stark erhitzen.
Keine Aluminiumfolie oder Metallplatten auf die Geräteoberfläche legen, um Überhitzung zu vermeiden.
Die heiße Oberfläche des Keramikfeldes nicht berühren. Der Induktionskocher selbst entwickelt während des Kochvorgangs keine Hitze. Die Temperatur des Kochgeschirrs erwartet aber die Kochstelle.
Halten Sie die Kochstelle und den Topfboden immer trocken und sauber. Wenn zwischen Topfboden und Kochstelle Flüssigkeit gelangt, kann diese verdampfen und durch den entstehenden Druck der Topf in die Höhe springen. Es besteht Verletzungsgefahr.

HINWEIS

Schalten Sie das Gerät nach Gebrauch aus. So vermeiden Sie unnötnigen Energieverbrauch und gewährleisten ihre Sicherheit.
- Wenn Sie das Gerät langere Zeit nicht nutzen, empfehlen wir den Netzstecker aus der Steckdose zuziehen.

5.4 Betrieb des Gerätes

5.4.1 Einsatzen

1. Netzstecker in eine geeignete Steckdose stecken.
2. Das Gerät gibt einen kurzen Signalion von sich und schaltet daraufhin in den Standby-Modus.
3. Zum Einsatz des Induktionskochers bestätigten Sie nun die „On/Off“ - Taste.
4. Das Anzeigelämpchen On/Off leuchtet auf.

5.4.2 Leistungsmodus

• Drücken Sie anschließend die Taste 2 Select. Die Anzeigelampchen On/Off und Power leuchten auf. Die voreingestelle Leistungsstufe „1200“ wird angewählt und das Gerät schaltet ein.

• Mit den Wahltasten 4. und 6. + / - können Sie die Einstellung im Bereich 500 - 2000 W (1500 W)ändern.

HINWEIS

Beim Kochen empfehlen wir Ihnen, wie vom konventionellen Herd gewohnt, die Leistungsstufen 500 - 2000 W (1500 W) zu benutzen.
▶ Linkes Kochfeld: Maximum 2000 W. Rechts Kochfeld: Maximum 1500 W.

5.4.3 Temperaturmodus

• Zur Vorwahr der Temperatur drücken Sie die Taste 2 Select, bis das Anzeigelampchen über Temp aufleuchtet. Die voreingestelle Temperatur von 240^ C erscheint im Display.
• Mit den Wahltasten 4. und 6. + / - können Sie die Einstellung im Bereich 60 - 240^ ändern. (Temperaturstufen: 60, 80, 100, 120, 140, 160, 180, 200, 220, 240 °C)
  -itte beachten Sie, dass die beiden Funktionen Stufe (Power) und Temperatur (Temp) alternative zu wahlen sind. Sie konnen entweder mit den Leistungsstufen oder mit der Temperaturwahl arbeiten. Die jeweils zuletzt gewähnte Funktion ist aktiv.
  Die Temperatur wird durch einen Fuhler unterhalb der Glaskeramikplatte gemessen, daß kann die angezeigte Temperatur von der Temperatur im Topf abweichen.

HINWEIS

Da speziell beim Braten mit sehr weniger Fett die Temperatur im Topfboden sehr schnell ansteigt schalten Sie beim Braten auf den Funktionsmodus „Temperatur“ um. Hier liegt die Höchsttemperatur bei 240^ .

5.4.4 Timer

• Drücke Sie die Taste 2 Select, bis das Anzeigelampchen über Timer aufleuchtet. Das Display zeigt „0" an. Mit den Wahltasten 4. und 6. +/ - können Sie die Einstellung im Bereich 1 - 180 Minuten in 1-Minuten-Intervallen (bis maximal 180 Minuten) auswahlen. Ist die Zeit abgelaufen, ertönt ein akustisches Signal und das Gerätschaltet automatisch in den Standby-Modus.
• Das Display zeigt abwechselnd die gewählte Funktion Leistung (Power) bzw. Temperatur (Temp) sowie den Timer an. Das entsprechende Lämpchen ist beleuchtet.

HINWEIS

Während des Timerbetriebs konnen Sie die Dauer mit Hilfe der Wahltasten +/- jederzeit ändern. Durch die Speicherfungtion des Gerätes bleibt bzw die Einstellung der Temperatur/Stufe unverändert.

5.4.5 Max/Min- Funktion

• Drücken Sie die Taste Max oder Min, die Leistungsstufe wird auf das Maximum oder Minimum umgestellt.

5.4.6 Ausschalten

Schalten Sie das Gerät über On/Off aus.

HINWEIS

Kochgeschirr nicht ohne Kochgut auf das Keramikfeld stellen. Das Erhitzen eines leeren Topfes oder einer leeren Pfanne aktiviert den Überhitzungsschutz und das Gerät schaltet ab.
Das Gerät nicht betreiben, wenn es in irgendeiner Weise beschädigt ist oder nicht richtig Funktioniert.
Die Verwendung von nicht vom Hersteller empfohlenem Zubehör und Ersatzteilen kann zu Geräteschäden und zu Verletzungen führen.
Das Gerät schaltet sich automatisch nach 2 Stunden ab, wenn keine Zeit eingestellt wird.

6 Reinigung und Pflege

In thisem Kapitel erhalten Sie wichtige Hinweise zur Reinigung und Pflege des Gerätes. Beachten Sie die Hinweise um Beschädigungen durch falsche Reinigung des Gerätes zu vermeiden.

6.1 Sicherheitshinweise

AVORSICHT

Beachten Sie die folgenden Sicherheitshinweise, bevor Sie mit der Reinigung des Gerätes beginnen:

Das Gerät muss regelmäßigerereinigt und Kochrückstände enternt werden. Ein nicht in einem sauberen Zustand gehaltenes Gerät wird sich nachteilig auf die Lebensdauer aus und kann zu einem gefährlichen Gerätezustand führen.
Schalten Sie das Gerät vor dem Reinigen aus undziehen Sie den Stecker aus der Steckdose.
Das Kochfeld kann nach dem Benutzen heißt sein. Es besteht Verbrennungsgefahr! Warten Sie, bis das Gerät abgekühlt ist.
Reinigen Sie das Gerät nach der Verwendung, sobald es abgekühlt ist. Zu langes Warten erschwert die Reinigungunnötig und macht sie im Extremfall unmöglich. Zu starke Verschmutzungen konnen unter Umständen das Gerät beschädigen.
Wenn Feuchtigkeit in das Gerät eindringt, können elektronische Bauteile beschädigt werden. Achten Sie darauf, dass keine Flüssigkeit durch die Luftungsschlitze in das Geräteinnere gelangt.
Das Gerät nicht in Wasser oder andere Flüssigkeiten tauchen und nicht in die Spülmaschine geben.
▶ Kratzen Sie hartnäckige Verschmutzungen nicht mit harten Gegenständen ab.

AVORSICHT

Benutzen Sie keine aggressiven oder scheuernden Reinigungsmittel und keine Lösungsmittel.

6.2 Reinigung

Keramik-Kochfeld

Das Keramik-Kochfeld mit einem feuchten Tuch oder unter Verwendung einer milden, nicht scheuernden Seitenlösung abwischen.

Gehäuse und Bedienfeld

Reinigen Sie das Gehäuse und das Bedienfeld mit einem weichen angefeuchteten Tuch.

AVORSICHT

Verwenden Sie keine Lösungshaltigen Reinigungsmittel wie z.B. Benzin, um die Kunststoffeile nicht zu beschädigen.

7 Störungsbehebung

In thisem Kapitel erhalten Sie wichtige Hinweise zur Störungslokalisierung und Störungsbehebung. Beachten Sie die Hinweise um Gefahren und Beschädigungen zu vermeiden.

7.1 Sicherheitshinweise

AVORSICHT

Reparaturen an Elektrogeräten dürfen nur von Fachleuten durchgeführt werden, die vom Hersteller geschult sind.
Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer und Schäden am Gerät entstehen.

7.2 Störungsanzeigen

Im Fehlerfall wird im Display ein Fehlercode ausgegeben, der die Fehlerursache beschreibent.

Anzeige	Beschreibung
E0	Kein Topf erkannt. Platzieren Sie einen induktionsgeeignet Topf auf dem Kochfeld.
E01, E02	Überhitzungsschutz oder Kurzschluss. Ziehen den Netzstecker und{lassen Sie das Gerät abkühlen.
E03	Über- oder Unterspannung. Kontaktieren Sie den Kundendienst.

HINWEIS

Sollten nach längerer Wartezeit und Neustart des Gerätes weiterhin Fehleranzeigen erschreiben, muss das Gerät zur Überprüfung an den Kundendienst geschickt werden.

7.3 Störungsursachen und -behebung

Die nachfolgende Tabelle hilft bei der Lokalisierung und Behebung kleinerer Störungen.

Fehler Mögliche	Ursache Behebung
Keine Anzeige	Netzstecker nicht eingesteckt	Netzstecker einstecken
	Sicherung nicht eingeschaltet	Sicherung einschalten

HINWEIS

Wenn Sie mit den oben genommen Schritten das Problem nicht losen konnen, wenden Sie sichitte an den Kundendienst.

8 Entsorgung des Altgerätes

Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Materialien. Sie enthalten aber auch schädliche Stoffe, die für ihre Funktion und Sicherheit notwendig waren.

Im Restmüll oder bei falscher Behandlung können diese der menschlichen Gesundheit und der Umwelt schaden. Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmüll.

HINWEIS

Nutzen Sie die von Ihrlem Wohnort eingerichtete Sammelstelle zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte. Informieren Sie sich gegebenenfalls bei Ihrrem Rathaus, Ihrer Müllabfuhr oder bei Ihrtem Handler.
Sorgen Sie davon, dass Ihr Altgerät bis zum Abtransport kindersicher aufbewahrt wird.

9 Garantie

Für diesen Produkt übernehmen wir beginnend vom Verkaufsdatum 24 Monate Garantie für Mängel, die auf Fertigungs- oder Werkstofffehler zurückzuführten sind.

Ohre gesetzlichen Gewährleistungsansprüche nach §439 ff. BGB-E bleiben hiervon unberührt.

In der Garantie nicht enthalten sind Schäden, die durch unsachgemäß Behandlung oder Einsatz entstanden sind, sowie Mängel, welche die Funktion oder den Wert des Gerätes nur gingefugig beeinflussen. Weitergehend sind Verschleißsteile, Transportschäden, soweit wir dies nicht zu verantworten haben, sowie Schäden, die durch nicht von uns durchgeführte Reparaturen entstanden sind, vom Garantieanspruch ausgeschlossen.

Dieses Gerät ist für den Gebrauch im privaten Bereich (Haushaltseinsatz) konstruiert und leistungsmaßig ausgelegt.

Eine etwaige Nutzung im gewerblichen Einsatz fällt nur soweit unter die Garantie, wie es sich im Umfang mit der Beanspruchung einer privaten Nutzung vergleichen{lass. Es ist nicht für den weitergehenden, gewerblichen Gebrauch bestimmt.

Bei berechtigten Reklamationen werden wir das mangelhafte Gerät nach unserer Wahl reparieren oder gegen ein mängelfreies Gerät austauschen.

Offene Mängel sind innerhalb von 14 Tagen nach Lieferung anzuzeigen.

Weitere Ansprüche sind ausgeschlossen.

Zur Geltendmachung eines Garantieanspruches setzen Sie sichitte vor einer Rucksendung des Gerates (immer mit Kaufbeleg!) mit unserem Service in Verbindung.

10 Technische Daten

Gerät Induktionskocher
Modell Ergo Touch 3500
Anschlussdaten	220-240 V ~ 50 Hz
Leistungsaufnahme	3500 W
	Standby “gemäß ErP stufe 2”
Temperaturbereich 60°C – 240 °C
Außenabmessungen (B/H/T)	60,5 x 6,5 x 36 cm
Gewicht 5,3 kg
