BEDIENUNGSANLEITUNG E4DG AAA X MTZ HOTPOINT

Gebrauchsanleitungen KÜHL-/GEFRIERKOMBI

Inhaltsverzeichnis

Gebrauchsanleitungen, 1

Kundendienst, 4

Beschreibung Ihres Gerätes, 17

Installation, 36

Inbetriebsetzung und Gebrauch, 37

Wartung und Pflege, 38

Vorsichtsmaßregeln und Hinweise, 39

Störungen und Abhilfe, 40

GB English

NL Nederlands

Operating Instructions REFRIGERATOR/FREEZER COMBINATION

Contents

Beschreibung Ihres Gerätes, 10

Bevor Sie sich an den Kundendienst wenden:

• Prüfen Sie, ob die Störung selbst behoben werden kann (siehe Störungen und Abhilfe).
• Sollte trotz aller Kontrollen das Gerät nicht funktionieren und der von Ihnen festgestellte Fehler weiter bestehen bleiben, dann fordern Sie bitte den nächstgelegenen technischen Kundendienst an und teilen Sie dort zusammen mit Ihrer Fehlerbeschreibung folgende Daten mit:

Geben Sie bitte Folgendes an:

• die Art der Störung
• das Gerätemodell (Mod.)
• die Modellnummer (S/N).
Entnehmen Sie diese Daten bitte dem Typenschild (befindlich im Kühlraum unten links).

Beauftragen Sie auf keinen Fall einen nicht befugten Kundendienst und lassen Sie ausschließlich Original-Ersatzteile einbauen.

NL

Service

Voordat u de Servicedienst belt:

8. Display CONGELATORE

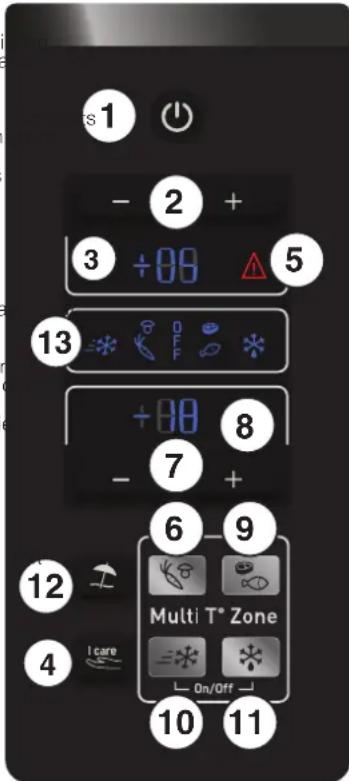

Beschreibung Ihres Gerätes Bedienblende

1. ON/OFF-TASTE

Durch Drücken dieser Taste kann das gesamte Gerät (Kühlzone und Gefrierzone) eingeschaltet werden. Die rote LED zeigt an, dass das Gerät ausgeschaltet ist; die grüne LED zeigt an, dass es sich in Betrieb befindet.

2. Einstellung der KÜHLZÖNEN-Temperatur

Mittels dieser Tasten kann die Einstellung der Kühlzonentemperatur geändert werden, mit entsprechender Bestätigung der eingestellten Temperatur auf dem Display.

3. KÜHLZONEN-Display

Zeigt die für die Kühlzone eingestellte Temperatur an.

4. I-CARE

Mit dieser Taste wird die I-CARE-Funktion (optimale Temperatur bei minimalem Energieverbrauch) aktiviert und deaktiviert. Bei Aktivierung dieser Funktion leuchtet auf der Tastatur die I-CARE-LED auf. Nach 8 Sekunden langem Drücken der Taste I-CARE leu die entsprechende LED auf und die Temperatur kann auf oder im Kühlbereich und auf im Tiefkühlbereich eingestellt were Minuten nach der letzten Interaktion mit dem Bediener geht Display in den Energiesparmodus über. Um den Energiesparmodus zu verlassen, reicht es, eine beliebige Taste zu drücken oder Kühlschranktür zu öffnen.

5. ALARM

Es wurde ein Alarmzustand im Produkt festgestellt (siehe Abschnitt Störungen und Abhilfe).

6. FRUIT & VEGETABLES:

Diese Funktion erlaubt Ihnen, die Temperatur im ersten Fach des Tiefkühlgerätes für die Aufbewahrung von Obst und Gemüse zu ändern. Wenn Sie diese Funktion aktivieren, das Symbol auf Display schaltet sich ein und die Temperatur erreicht den optimalen Punkt um Obst und Gemüse aufzubewahren. Bitte fangen Sie an Ihr Obst und Gemüse erst zwei Stunden nach Aktivierung dieser Funktion aufzubewahren.

Diese Funktion hat keine Zeitbegrenzung.

Wenn diese Funktion eingeschaltet ist, können Sie im ersten Fach keine Tiefkühlkost aufbewahren. Daher empfehlen wir, dass Sie die Schublade vor dem Einschalten dieser Funktion leeren. Tiefkühlkost kann in die zweite Schublade des Gefrier gelegt werden. Diese arbeitet unabhängig und behält die eingestellte Tiefkühltemperatur. Wenn die Funktion eingeschaltet ist, können Sie die Temperatureinstellung in der zweiten Schublade der Tiefkühltruhe nur in einem definierten Bereich verändern (-18°C).

"Um die Leistung des Produkts zu optimi verwenden Sie bitte die mitgelieferte Ma positionieren Sie sie so, dass sie den ganzen Schubladenbereich abdeckt. Die Matte bietet eine waschbare Stütze für den Fall direkten mit Essen, und sie erzeugt gleichförm Temperaturen innerhalb des Abteils. Bitte entfernen Sie die Matte am Boden, wenn die Funktion auf Aus gestellt ist."

Diese Funktion kann ausgeschaltet werden, in dem man:

- Nochmal auf den Knopf für die Funktion drückt - Eine andere Funktion MTZ auswählt

- Die kombinierte Funktion ausschaltet

st während des MTZ-Vorgangs der Displa OBST & GEMUSE eingestellt, kann eine hohe Raumtemperatur und/oder eine starke Nutzung der Tiefkühltruhe zu einem Alarmzustand führen Es ist ratsam, dieses Problem durch Ändern Funktion zu vermeiden.

Wenn die Funktion eingeschaltet ist, lagern Sie keine Lebensmittel in der Nähe der Löcher der Schublade

7. Einstellung der GEFRIERSCHRANK-Temperatur — und +

Mittels dieser Tasten kann die Einstellung der Gefrierzonentemperatur geändert werden, entsprechender Bestätigung der eingestellten Temperatur auf dem Display.

8. Display GEFRIERZONE

Zeigt die für die Gefrierzone eingestellte Temperatur an.

9 FISH & MEAT:

Diese Funktion erlaubt Ihnen, die Temperatur in der ersten Abteilung des Tiefkühlgerätes zu verändern, um empfindliche Lebensmittel wie Fleisch und Fisch aufzubewahren. Wenn Sie diese Funktion aktivieren, schaltet sich das Display-Symbol ein und

s 1 - 2 + 3 +00 ▲ 5 13 +00 8 - 7 + 6 - 9 Multi T° Zone 4 I care On/Off - 10 11

die

Temperatur erreicht die ideale Einstellung, um Fleisch und Fisch zu lagern. Diese Funktion hat keine Zeitbegrenzung.

Wenn diese Funktion eingeschaltet ist, können Sie im ersten Fach keine Tiefkühlkost aufbewahren. Daher empfehlen wir, dass Sie die Schublade vor dem Einschalten dieser Funktion leeren. Tiefkühlkost kann in die zweite Schublade des Gefrierschranks gelegt werden. Diese arbeitet unabhängig und behält die auf der Anzeige eingestellte Tiefkühltemperatur bei. Wenn die Funktion eingeschaltet ist, können Sie die Temperatureinstellung in der zweiten Schublade der Tiefkühltruhe nur in einem definierten Bereich verändern (von -18°C bis -21°C).

Diese Funktion kann ausgeschaltet werden, in dem man:

- Nochmal auf den Knopf für die Funktion drückt

- Eine andere Funktion MTZ auswählt

- Die kombinierte Funktion ausschaltet

10. QUICK FREEZE

Diese Funktion erlaubt Ihnen, die Temperatur in der ersten Abteilung des Tiefkühlgerätes zu verändern, um Lebensmittel auf schnellere Weise einzulrieren.

Wenn Sie diese Funktion aktivieren, leuchtet das Symbol auf dem Display auf.

Sie können auch warme Speißen in das Fach legen. Bitte beginnen Sie mit dem Einräumen der Nahrung erst zwei Stunden Aktivierung dieser Funktion..

Diese Funktion schaltet sich nach 24 Stunden automatisch ab. Wenn diese Funktion eingeschaltet ist, können Sie in Abteilung Tiefkühlkost lagern. Die zweite Schublade des Tiefkühlgerätes arbeitet mit der gleichen Temperatur wie das erste Fach.

Um, die Leistung zu maximieren, verwenden Sie Spezialschublade.

Nur in die entsprechende Schublade können Sie auch warme Speisen einlegen, unter der Bedingung, dass sie ordnungsgemäß geschützt sind.

Diese Funktion kann ausgeschaltet werden, in dem man:

- Nochmal auf den Knopf für die Funktion drückt

- Eine andere Funktion M1Z auswählt

- Die kombinierte Funktion ausschaltet

- Schaltet automatisch nach 24 Stunden ab

11. SAFE DEFROST :

Diese Funktion erlaubt Ihnen, die Temperatur in der ersten Abteilung des Tiefkühlgerätes zu verändern, um Lebensmittel aufzutauen.

Wenn Sie die Funktion einstellen, schaltet sich das Symbol auf dem Display ein und die Temperatur erreicht die ideale Einstellung, um Lebensmittel aufzutauen (ca. 1 °C).

Diese Funktion hat keine Zeitbegränzung

Wenn diese Funktion eingeschaltet ist, können Sie im ersten Fach keine Tiefkühlkost aufbewahren. Daher empfehlen wir, dass Sie die Schublade vor dem Einschalten dieser Funktion leeren. Tiefkühlkost kann in die zweite Schublade des Gefrierschranks gelegt werden. Diese arbeitet unabhängig und behält die auf der Anzeige eingestellte Tiefkühltemperatur bei.

Wenn die Funktion eingeschaltet ist, können Sie die Einstellung in der zweiten Gefrierschublade nur in einem bestimmten

Bereich andern (von -18 °C bis -21 °C). Um die Leistung zu maximieren, verwenden Sie bitte die Spezialschublade. -Wir empfehlen Ihnen, die Lebensmittel, die aufgetaut werden müssen in Behältern zu legen, die während des Abtauvorgangs das Sammeln von Flüssigkeit erlauben. Diese Funktion kann ausgeschaltet werden, in dem man:

- Nochmal auf den Knopf für die Funktion drückt

- Eine andere Funktion MTZ auswählt - Die kombinierte Funktion ausschaltet

12 HOLIDAY

Mit dieser Taste kann die Funktion HOLIDAY ein- oder ausgeschaltet werden (auf dem Keyboard schaltet sich die LED HOLIDAY ein) und auf dem Display werden respektive die Temperaturen +12°C und -18°C angezeigt. Zwei Minuten nach der letzten Interaktion mit dem Bediener geht das Display in den Energiesparmodus über (siehe I-CARE).

13. OFF :

Diese Funktion erlaubt Ihnen, das erste Tiefkühlfach auszuschalten. Wenn Sie diese Funktion einschalten, leuchtet das Zeichen auf der Anzeige auf. Wenn diese Funktion eingeschaltet ist, können Sie im ersten Fach keine aufbewahren. Daher empfehlen wir, dass Sie die Schublade vor dem Einschalten dieser Funktion leeren. Tiefkühlkost kann in die zweite Schublade des Gefrierschranks gelegt werden. Diese arbeitet unabhängig und behält die auf der Anzeige eingestellte Tiefkühltemperatur bei. Um diese Funktion einschalten zu können, müssen Sie für 3 Sekunden die Tasten „SCHNELLFROSTEN“ und „SICHERES AUFTAUEN“ gleichzeitig drücken. Das Ein- oder Ausschalten wird durch ein Signal bestätigt werden. Diese Funktion kann ausgeschaltet werden, in dem man die kombinierte Funktion deaktiviert.

NL

Beschreibung Ihres Gerätes

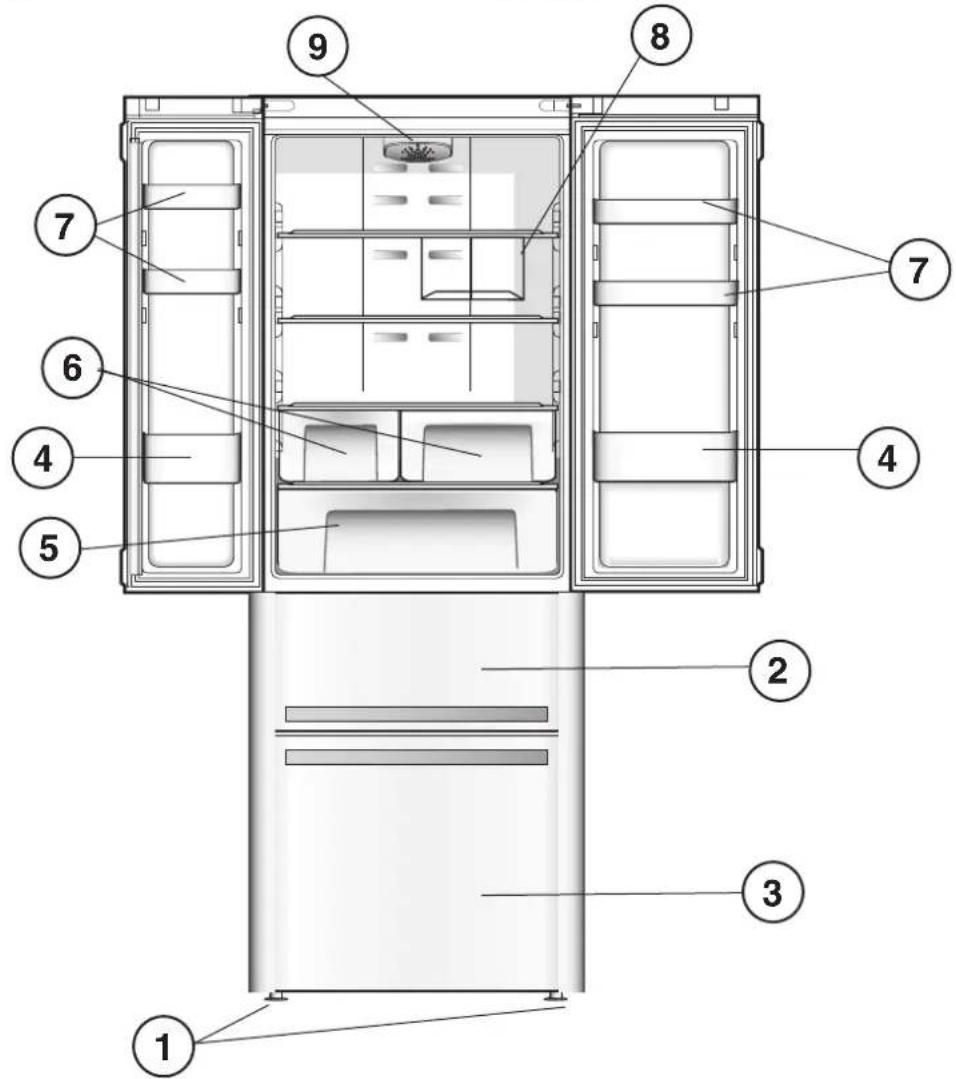

Geräteansicht

Die Gebrauchsanleitungen gelten für mehrere Gerätemodelle. Dammend ist es möglich, dass die Abbildung Details enthält, übereidie Ihr Gerät nicht verfügt. Die Beschreibung weiterer Komponenten ersehen Sie auf nachfolgender Seite.

1 PIED de réglage
2 Premier compartiment MTZ*
3 Compartiment 3 secondes CONGELATION et STOCKAGE*
4 Balconnet BOUTEILLES
5 FOOD CARE ZONE/“FOOD CARE ZONE 0°C”/SAFE DEFROST*
6 Bac FRUITS et LEGUMES *
7 Balconnet amovible PORTE-OBJETS *
8 WINE RACK *
9 ACTIVE OXYGEN*

1 STELLFÜSSE
2 Erste MTZ Kammer*
3 Zweite Kammer EINFRIEREN und LAGERN*
4 Ablage für FLASCHEN
5 FOOD CARE ZONE/“FOOD CARE ZONE 0°C”/SAFE DEFROST*
6 Schale für OBST und GEMÜSE *
7 Abnehmbare Ablage für TUBEN UND DOSEN *
8 WINE RACK*
9 ACTIVE OXYGEN*

* Unterschiedliche Anzahl und Platzierung, nicht bei allen Modellen.

! Es ist äußerst wichtig, diese Bedienungsanleitung sorgfältig aufzubewahren, um sie jederzeit zu Rate ziehen zu können. Sorgen Sie dafür, dass sie im Falle eines Umzugs oder Übergabe an einen anderen Benutzer das Gerät stets begleitet, damit auch der Nachbesitzer die Möglichkeit hat, diese zu Rate zu ziehen.

! Lesen Sie bitte folgende Hinweise aufmerksam durch, sie liefern wichtige Informationen hinsichtlich der Installation, dem Gebrauch und der Sicherheit.

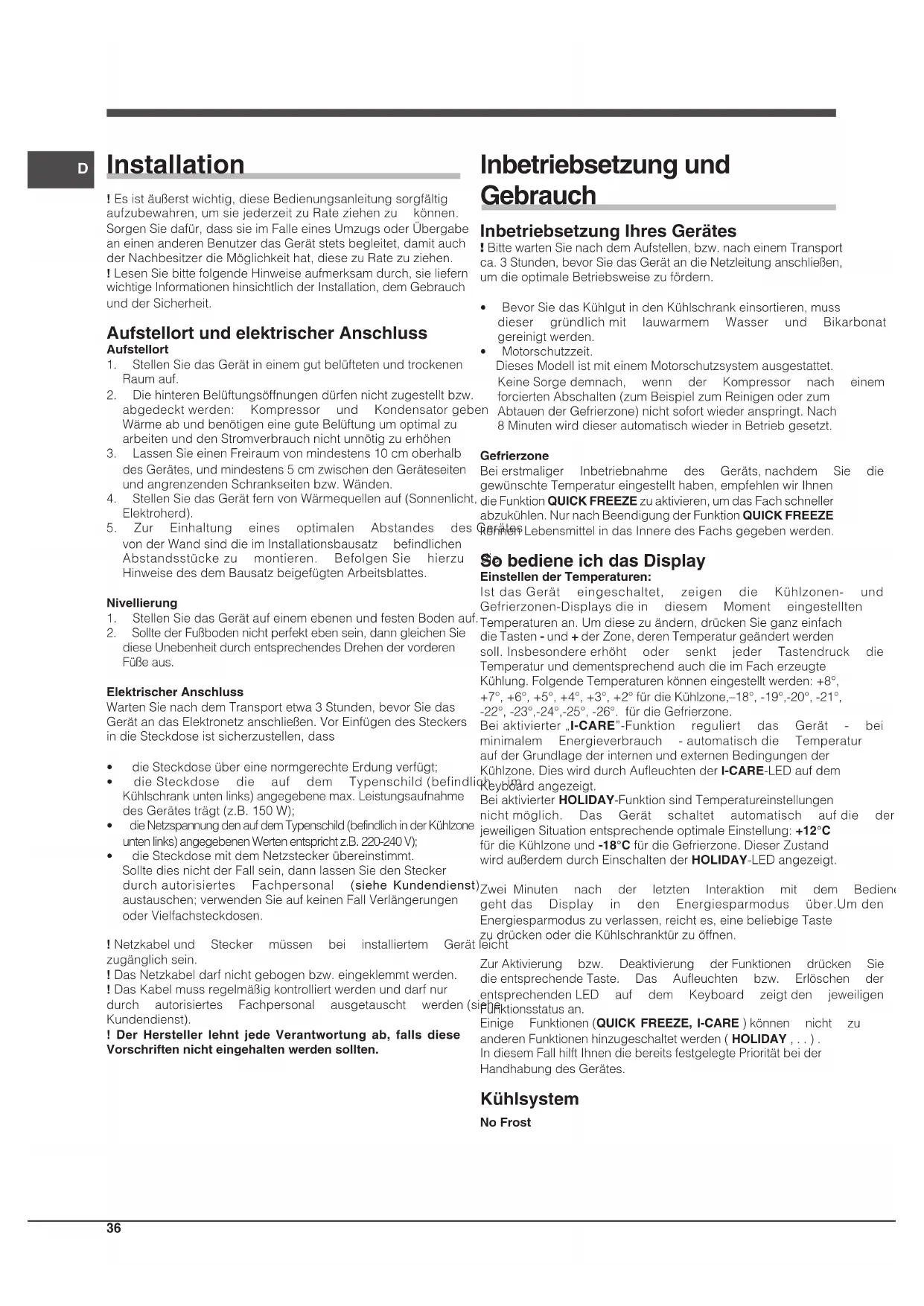

Aufstellort und elektrischer Anschluss Aufstellort

1. Stellen Sie das Gerät in einem gut belüfteten und trockenen Raum auf.
2. Die hinteren Belüftungsöffnungen dürfen nicht zugestellt bzw. abgedeckt werden: Kompressor und Kondensator geben Wärme ab und benötigen eine gute Belüftung um optimal zu arbeiten und den Stromverbrauch nicht unnötig zu erhöhen
3. Lassen Sie einen Freiraum von mindestens 10 cm oberhalb des Gerätes, und mindestens 5 cm zwischen den Geräteseiten und angrenzenden Schrankseiten bzw. Wänden.
4. Stellen Sie das Gerät fern von Wärmequellen auf (Sonnenlicht, Elektroherd).
5. Zur Einhaltung eines optimalen Abstandes des von der Wand sind die im Installationsbausatz befindlichen Abstandsstücke zu montieren. Befolgen Sie hierzu Hinweise des dem Bausatz beigefügten Arbeitsblattes.

Nivellierung

1. Stellen Sie das Gerät auf einem ebenen und festen Boden auf
2. Sollte der Fußboden nicht perfekt eben sein, dann gleichen Sie diese Unebenheit durch entsprechendes Drehen der vorderen Füße aus.

Elektrischer Anschluss

Warten Sie nach dem Transport etwa 3 Stunden, bevor Sie das Gerät an das Elektronetz anschließen. Vor Einfügen des Steckers in die Steckdose ist sicherzustellen, dass

• die Steckdose über eine normgerechte Erdung verfügt;
• die Steckdose die auf dem Typenschild (befindli Kühlschrank unten links) angegebene max. Leistungsaufnahme des Gerätes trägt (z.B. 150 W);
• die Netzspannung den auf dem Typenschild (befindlich in der Kühlzone unten links) angegebenen Werten entspricht z.B. 220-240 V);
• die Steckdose mit dem Netzstecker übereinstimmt. Sollte dies nicht der Fall sein, dann lassen Sie den Stecker durch autorisiertes Fachpersonal (siehe Kundendienst austauschen; verwenden Sie auf keinen Fall Verlängerungen oder Vielfachsteckdosen.

! Netzkabel und Stecker müssen bei installiertem Gerät zugänglich sein.

! Das Netzkabel darf nicht gebogen bzw. eingeklemmt werden.
! Das Kabel muss regelmäßig kontrolliert werden und darf nur durch autorisiertes Fachpersonal ausgetauscht werden Kundendienst).
! Der Hersteller lehnt jede Verantwortung ab, falls diese Vorschriften nicht eingehalten werden sollten.

Inbetriebsetzung und Gebrauch

Inbetriebsetzung Ihres Gerätes

! Bitte warten Sie nach dem Aufstellen, bzw. nach einem Transport ca. 3 Stunden, bevor Sie das Gerät an die Netzleitung anschließen, um die optimale Betriebsweise zu fördern.

• Bevor Sie das Kühlgut in den Kühlschrank einsortieren, muss dieser gründlich mit lauwarmem Wasser und Bikarbonat gereinigt werden.
• Motorschutzzeit. Dieses Modell ist mit einem Motorschutzsystem ausgestattet. Keine Sorge demnach, wenn der Kompressor nach einem forcierten Abschalten (zum Beispiel zum Reinigen oder zum Abtauen der Gefrierzone) nicht sofort wieder anspringt. Nach 8 Minuten wird dieser automatisch wieder in Betrieb gesetzt.

Gefrierzone

Bei erstmaliger Inbetriebnahme des Geräts, nachdem Sie die gewünschte Temperatur eingestellt haben, empfehlen wir Ihnen die Funktion QUICK FREEZE zu aktivieren, um das Fach schneller abzukühlen. Nur nach Beendigung der Funktion QUICK FREEZE können Lebensmittel in das Innere des Fachs gegeben werden.

So bediene ich das Display

Einstellen der Temperaturen:

Ist das Gerät eingeschaltet, zeigen die Kühlzonen- und Gefrierzonen-Displays die in diesem Moment eingestellten

- Temperaturen an. Um diese zu ändern, drücken Sie ganz einfach die Tasten - und + der Zone, deren Temperatur geändert werden soll. Insbesondere erhöht oder senkt jeder Tastendruck die Temperatur und dementsprechend auch die im Fach erzeugte Kühlung. Folgende Temperaturen können eingestellt werden: +8°, +7°, +6°, +5°, +4°, +3°, +2° für die Kühlzone, -18°, -19°, -20°, -21°, -22°, -23°, -24°, -25°, -26°. für die Gefrierzone.

Bei aktivierter „I-CARE“-Funktion reguliert das Gerät - bei minimalem Energieverbrauch - automatisch die Temperatur auf der Grundlage der internen und externen Bedingungen der Kühlzone. Dies wird durch Aufleuchten der I-CARE-LED auf dem Keyboard angezeigt.

Bei aktivierter HOLIDAY-Funktion sind Temperatureinstellungen nicht möglich. Das Gerät schaltet automatisch auf die der jeweiligen Situation entsprechende optimale Einstellung: +12°C für die Kühlzone und -18°C für die Gefrierzone. Dieser Zustand wird außerdem durch Einschalten der HOLIDAY-LED angezeigt.

Zwei Minuten nach der letzten Interaktion mit dem Bediene geht das Display in den Energiesparmodus über. Um den Energiesparmodus zu verlassen, reicht es, eine beliebige Taste zu drücken oder die Kühlschranktür zu öffnen. leicht

Zur Aktivierung bzw. Deaktivierung der Funktionen drücken Sie die entsprechende Taste. Das Aufleuchten bzw. Erlöschen der entsprechenden LED auf dem Keyboard zeigt den jeweiligen Aktionsstatus an.

Einige Funktionen (QUICK FREEZE, I-CARE) können nicht zu anderen Funktionen hinzugeschaltet werden (HOLIDAY, . .). In diesem Fall hilft Ihnen die bereits festgelegte Priorität bei der Handhabung des Gerätes.

Kühlsystem

No Frost

Das No Frost System reguliert einen kontinuierlichen Luftstrom der die Feuchtigkeit aufnimmt und die Bildung von Reif und Eis verhindert: In der Kühlzone wird der korrekte Feuchtigkeitsgrad erhalten. Aufgrund dessen dass keine Reifbildung besteht, bleibt die Qualität der Lebensmittel unveränderlich erhalten, auch in der Gefrierzone wird die Bildung von Eis unterbunden, weshalb sich ein Abtauen erübrigt; die Lebensmittel haften nicht aneinander. Lagern Sie Lebensmittel oder Behältnisse nicht in direkter Berührung mit der hinteren Kühlwand, um die Belüftungsöffnungen nicht abzudecken und somit die Bildung von Kondenswasser zu fördern.

Schließen Sie die Flaschen und wickeln Sie Lebensmittel ein.

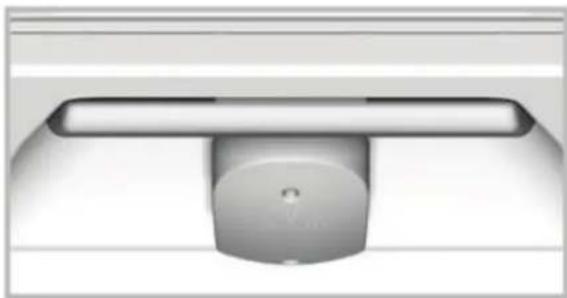

ACTIVE OXYGEN\*

Diese Vorrichtung setzt Ozonmoleküle, eine in der Natur vorkommende Substanz, die Bakterien und Mikroorganismen angreift, im Kühlschrank frei. Damit werden Bakterienbildung im Kühlschrank sowie unangenehme Gerüche verringert.

Die benötigte Ozonmenge, die zur deutlichen Verlängerung der Haltbarkeit der Lebensmittel beiträgt und Gerüche verhindern wird automatisch definiert.

Im Kühlschrank kann möglicherweise ein ganz leichter, typischer Geruch wahrgenommen werden, der gleiche, der auch bei einem Gewitter entsteht, was direkt von dem von den Blitzen erzeugten Ozon abhängt; dies ist absolut normal. Die von der Vorrichtung ausgestoßene Produktmenge ist sehr gering und löst sich schnell im Laufe der antibakteriellen Wirkung auf.

Das Gerät wird über die spezielle Taste auf dem Gerätedeckel (im Kühlschrank) eingeschaltet.

Bei aktiver Funktion Active Oxigen, führt das Gerät zyklisch (und wiederholt bis zur Ausschaltung der Funktion) eine Ozonabgabe aus, die durch das Aufleuchten der grünen LED am Gerä. Innern des Kühlschranks angezeigt wird. Die Standby-P (keine Ozon-Abgabe) wird mit der blauen LED gekennzeichnet.

Optimaler Gebrauch der Kühlzone

• Legen Sie nur abgekühlte, höchstenfalls lauwarme, niemals heiße Speisen ein (siehe Vorsichtsmaßregeln und Hinweise)
• Bitte beachten Sie, dass gekochte Speisen nicht länger halten als rohe Speisen.
• Bewahren Sie keine Flüssigkeiten in offenen auf: sie würden die Feuchtigkeit erhöhen und demzufolge Kondensbildung verursachen.
  * Unterschiedliche Anzahl und Platzierung, nicht bei allen Modellen.

ABLAGEN: Sie können herausgezogen und dank entsprechender Führungen (siehe Abbildung) höhenverstellt werden, um auf große Behältnisse unterbringen zu können. Zur Höhenverstellung ist es nicht erforderlich, die Ablage ganz herauszuziehen.

D

Käsethermometer*: zur Ermittlung des kältesten Bereichs des Kühlschrankes speziell für Weichkäse (Symbol OK bei ca. +5 °C ersichtlich).

1. Vergewissern Sie sich, dass auf der Anzeige die Aufschrift OK klar und deutlich zu sehen ist (siehe Abbildung).

1. Ist die Anzeige komplett schwarz, ist die Temperatur zu hoch Stellen Sie anhand des Schalters KÜHLSCHRANK eine höhere Stufe (kälter) ein und warten sie ca. 10 Std. bis die Temperatur konstant bleibt.
2. Kontrollieren Sie den Käsethermometer erneut, und regulieren Sie ggf. die Temperatur noch einmal nach. Wurden zu große Lebensmittelmengen gelagert, oder die Gerätetür zu oft geöffnet, dann ist es ganz normal, dass das Käsethermometer kein OK anzeigt. Warten Sie mindestens 10 Std., bevor die den Schalter KÜHLSCHRANK auf eine höhere Stufe drehen.

Food Care Zone \*

Ein extra Kühlfach für die Aufbewahrung von frischen Lebensmitteln wie Fleisch oder Fisch. Dank der niedrigen Temperatur im Fach ermöglicht es die Food Care Zone, die Aufbewahrungszeiten um bis zu eine Woche zu verlängern.

"FOOD CARE ZONE 0°C" / Safe Defrost\*:

Im "FOOD CARE ZONE 0°C (Lebensmittel Pflege-Zone 0°C)"- Fach herrschen niedrigere Temperaturen als im Kühlschrank. Temperaturen können bis unter 0°C sinken. Dieses Fach ist der ideale Ort, um Fleisch und Fisch zu lagern. Sie können auch Milch, Milchprodukte, frische Pasta, gekochtes Essen oder Überbleibsel lagern.

Dieses Fach eignet sich auch zum Auftauen von Lebensmitteln in einer gesunden Art und Weise, denn der Abtauvorgang bei niedrigen Temperaturen hemmt die Mikroorganismen Proliferation.

Dieses Fach ist nicht geeignet für Gemüse, Salat und Salate. Die Pheckann unter normalen Bedingungen erhalten werden und wenn der Kühlraum auf 4° und das Gefrierfach auf -18 °C eingestellt ist. Wenn Sie die Kühlschrank Temperatur verringern, verringern Sie auch die Temperatur des "FOOD CARE ZONE 0°C (Lebensmittel Pflege-Zone 0°C)"-Fachs.

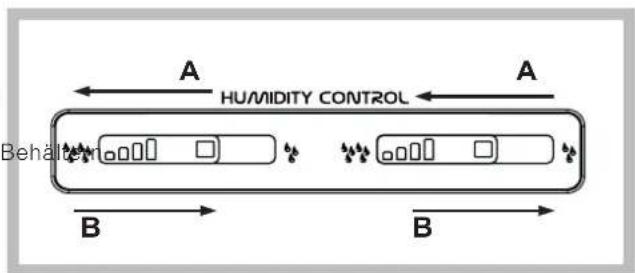

Gemüseschalen\*

Die Obst- und Gemüseschalen, mit denen Ihr Kühlschrank ausgestattet ist, wurden eigens dazu geschaffen, das gelagerte Obst und Gemüse frisch und ansehnlich zu erhalten. De Feuchtigkeitsregler öffnen (Position B), wenn Lebensmittel wie Obst in einer weniger feuchten Umgebung gelagert werden sollen. Den Feuchtigkeitsregler schließen (Position A) wenn Lebensmittel wie Gemüse in einer feuchteren Umgebung gelagert werden sollen.
    subgraph_Input_A["Input Block"]
        direction LR
        A1["A"] -->|HUMIDITY CONTROL| A2["A"]
        A3["B"] -->|HUMIDITY CONTROL| A4["B"]
    end
    subgraph_Input_B["Input Block"]
        direction LR
        B1["B"] -->|HUMIDITY CONTROL| B2["B"]
        B3["B"] -->|HUMIDITY CONTROL| B4["B"]
    end

D

Optimaler Gebrauch des Gefrierfachs

• Regulieren Sie die Temperatur über das Display.
- Bereits gefrorene Lebensmittel dürfen nicht mit den frisch einzufrierenden Lebensmitteln in Berührung kommen. Letztere müssen in der oberen Schale GEFRIEREN und LAGERN eingefroren werden. Dort sinkt die Temperatur unter -18°C, die Speisen werden demnach schnell und schonend eingefroren.
- Zum sicheren und korrekten Einfrieren von Lebensmitteln muss die Funktion QUICK FREEZE 24 Stunden vor dem Einlagern des Lebensmittels gestartet werden. Nach dem Einlagern des Lebensmittels muss die Funktion QUICK FREEZE erneut gestartet werden, da sie sich nach 24 Stunden automatisch abschaltet:
- An- oder aufgetautes Gefriergut darf nicht wieder eingefroren werden. Solche Lebensmittel müssen zu einem Fertiggericht verarbeitet werden (innerhalb 24 Std.).
- Lagern Sie in der Gefrierzone bitte keine verschlossenen Glasflaschen mit Flüssigkeiten, beim Gefrieren könnten sie platzen.
- Die Höchstmenge an Lebensmitteln, die täglich eingefroren werden kann, ist auf dem Typenschild (befindlich in Kühlzone unten links) ersichtlich (Beispiel: Kg/24h 4).

! Während des Schnellgefrierens sollte das Öffnen vermieden werden.

! Gefrierschrankes nicht zu behindern, sollten Belüftungsöffnungen nicht durch Lebensmittel oder Behältnisse zugestellt werden.

! Auch während eines Stromausfalls oder einer Störung sollte die Gefrierfachtür nicht geöffnet werden: Das Gefrier- bzw. Tiefkühlgut hält sich so unverändert für ungefähr 9-14 Stunden.

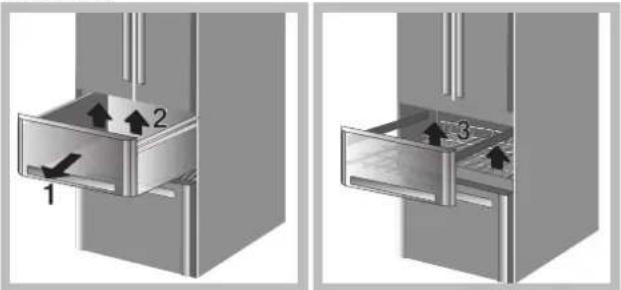

! Für mehr Platz im Tiefkühlgerät können Sie die Schubladen herausnehmen (mit Ausnahme der untersten) und die Lebensmittel direkt auf die Verdunsterroste/-glasplatten (wenn vorhanden) legen.

Zwischen dem oberen und unteren Gefrierkorb im Gefrierfach befindet sich eine Drahtablage. Für den Zugang zu dieser Ablage den oberen Gefrierkorb herausnehmen. Die Ablage kann ganz entfernt werden. Hierzu die Vorderkante hochziehen und dann herausziehen.

Wir empfehlen, die Ablage nur für Langzeitgefriergut zu verwenden.

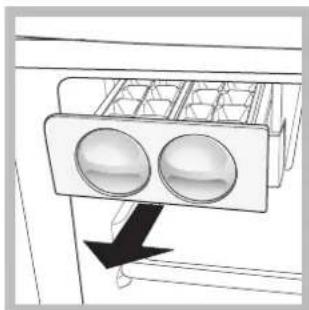

Nehmen Sie die zur Eisbereitung bestimmten Schalen heraus, füllen Sie diese mit Wasser und stellen Sie sie in das "Icedevice" (Abb. 7). Nach ca. 2 Stunden stehen Ihnen die fertigen Eiswürfel bereits zur Verfügung. Um das Eis herauszunehndrehen Sie ganz einfach die beiden Knöpfe im Uhrzeigersinn, also nach rechts, und die Eiswürfel fallen in den untenstehenden Behälter (Abb. 8).

der Tür Für Zusätzlichen Stauraum kann der EISBEHÄLTER entfernt werden. Hierzu den Stift oben am Behälter drücken. die

! Achten Sie beim Schließen der Kühlschranktüren auf die Position des Pfostens (siehe Abbildung)

eventuellen x

Wartung und Pflege

Abschalten Ihres Gerätes vom Stromnetz

Bei Reinigungs- und Wartungsmaßnahmen muss das Gerät vom Stromnetz getrennt werden:

1. Drücken Sie die ON/ OFF Schalter zum Ausschalten.
2. Ziehen Sie daraufhin den Netzstecker aus der Steckdose.

! Wird dies nicht befolgt, ertönt das Warnsignal. Dieser Warnton ist kein Zeichen für eine eventuelle Störung. Um die norn Betriebsweise wiederherzustellen, drücken Sie die ON/OFF-Taste für etwas länger als zwei Sekunden. Um das Gerät vom Stromnetz zu kommen, verfahren Sie gemäß der Punke 1 und 2.

Reinigung Ihres Gerätes

- Das Gehäuse des Gerätes, außen und innen, sowie Türdichtungen können mit einem mit Wasser und Bikarbonat oder einer milden Spüllauge getränkten Schwamm gereinigt werden. Vermeiden Sie Löse-, Scheuer-, Bleichmittel oder Ammoniak.

• Das Zubehör kann herausgenommen und in einer warme Spüllauge gereinigt werden. Anschließend sorgfältig klarspülen und trockenreiben.
• Auf der Geräterückseite könnte sich Staub ablagern. Dieser kann vorsichtig mit dem langen Rohrstutzen des auf eine geringe Leistung eingestellten Staubsaugers entfernt werden, jedoch nicht ohne das Kühlgerät vom Stromnetz getrennt zu haben.

Vermeidung von Schimmelpilz- und Geruchsbildung

• Das Gerät wurde mit hygienischen Materialien gefertigt, die keine Gerüche übertragen. Um diese Eigenschaft nicht zu verlieren, sind die Lebensmittel stets gut verschlossen bzw. verpackt zu lagern. Hierdurch wird auch die Bildung von Flecken vermieden.
• Soll das Gerät für längere Zeit stillgelegt werden, reinigen Sie den Innenraum und lassen Sie die Gerätetür offenstehen.

Led enaustausch\*

Die neue Beleuchtung mit zweifacher Led erlaubt dank leistungsstarken diffusen Licht eine gute Sichtbarkeit Lebensmittel ohne jeden Schattenbereich. Falls die Led ersetzt werden muss, wenden Sie sich bitte an den Kundendienst.

Vorsichtsmaßregeln und Hinweise

! Das Gerät wurde nach den strengsten intern Sicherheitsvorschriften entworfen und gebaut. Nachstehende Hinweise werden aus Sicherheitsgründen geliefert und aufmerksam gelesen werden.

Dieses Gerät entspricht den folgenden EG-Richtlinien: -73/23/EWG vom 19.02.73 (Niederspannung) und nachfolgenden Änderungen

- 89/336/EWG vom 03.05.89 (elektromagnetische Verträglichkeit) und nachfolgenden Änderungen. - 2002/96/CE.

Allgemeine Sicherheit

• Dieses Gerät ist für den nicht professionellen Einsatz im privaten Haushalt bestimmt.
• Das Gerät ist zum Kühlen und Einfrieren von Lebensmitteln zu verwenden, und nur von Erwachsenen gemäß den Hinweisen der vorliegenden Gebrauchsanleitungen zu benutzen.
• Der Kühl-/ und Gefrierkombi darf nicht im Freien aufgestellt werden, auch nicht, wenn es sich um einen geschützten Platz handelt. Es ist gefährlich, das Gerät Gewittern und Unwettern auszusetzen.
• Berühren Sie das Gerät nicht, wenn Sie barfuß sind, und auch nicht mit nassen oder feuchten Händen oder Füßen.
• Berühren Sie nicht den Rückwandverdampfer: es besteht Verletzungsgefahr.
• Ziehen Sie den Gerätestecker nicht am Netzkabel aus der Steckdose, sondern nur am Stecker selbst.
• Vor allen Reinigungs- und Wartungsmaßnahmen muss 6 Netzstecker gezogen werden. Es genügt nicht, durch Drücken (für länger als 2 Sekunden) der ON/OFF-Taste auszuschalten, um jeglichen Stromkontakt auszuschließen.

• Bei etwaigen Störungen versuchen Sie bitte nicht, das Gerät selbst zu reparieren.

• Verwenden Sie im Innern der Gefriergutlagerfächer bitte keine scharfen oder spitzen Gegenstände oder Elektrogeräte, sondern nur die vom Hersteller erlaubten Hilfsmittel.

• Eiswürfel nicht sofort in den Mund nehmen.
• Dieses Gerät ist nicht zur Verwendung durch Personer (einschließlich Kinder) mit eingeschränkten körperlichen, geistigen oder Wahrnehmungsfähigkeiten oder aber ohne ausreichende Erfahrung und Kenntnis geeignet, es sei denn unter Aufsicht oder Anleitung durch eine für ihre Sicherheit verantwortliche Person. Kinder sind zu beaufsichtigen, um zu verhindern, dass sie mit dem Gerät spielen."
• dem Verpackungsmaterial ist kein Spielzeug für Kinder.

Entsorgung

• Entsorgung des Verpackungsmaterials: Befolgen Sie die lokalen Vorschriften, Verpackungsmaterial kann wiederverwertet werden.
• Gemäß der Europäischen Richtlinie 2002/96/EC über Elektro- und Elektronik-Altgeräte (WEEE) dürfen Elektrohaushalts-Altgeräte nicht über den herkömmlichen Haushaltsmüllkreislauf entsorgt werden. Altgeräte müssen separat gesammelt werden, um die Wiederverwertung und das Recycling der beinhalteten Materialien zu optimieren und die Einflüsse auf die Umwelt und die Gesundheit zu reduzieren. Das Symbol „durchgestrichene Mülltonne“ auf jedem Produkt erinnert Sie an Ihre Verpflichtung, dass Elektrohaushaltsgeräte gesondert entsorgt werden müssen. Endverbraucher können sich an Abfallämter der Gemeinden wenden, um mehr Informationen über die korrekte Entsorgung ihrer Elektrohaushaltsgeräte zu erhalten.

Energie sparen und Umwelt schonen

• Stellen Sie das Gerät in einem trockenen, gut belüftbaren Raum auf nicht direkt in der Sonne oder in der Nähe von Wärmequellen.
  • Offnen Sie die Gerätetür so kurz wie möglich, wenn S. Lebensmittel lagern oder herausnehmen.
  sollten Bei jeder Türöffnung geht wertvolle Energie verloren.

• Das Gerät sollte nicht überladen werden:
Zur Haltbarkeit der Lebensmittel muss die Kälte frei zirkulieren können. Die Behinderung der Zirkulation hat zur Folge, dass der Kompressor ständig arbeitet.
- Stellen Sie keine warmen Speisen in das Gerät: sie würden die Temperatur erheblich erhöhen und den Kompressor zu einer höheren Leistung zwingen, was eine unnötige Verschwendung an Energie bedeutet.
- Sobald sich Eis bildet, muss das Gerät abgetaut werden (siehe Wartung), eine dicke Eisschicht erschwert die Kälteübertragung auf das Kühlgut und erhöht den Stromverbrauch.

Störungen und Abhilfe

Gerätestörung: Bevor Sie sich an den Technischen Kundendienst wenden (siehe Kundendienst), vergewissern Sie sich bitte zuerst, ob es sich um eine Kleinigkeit handelt, die Sie selbst beheben können. Ziehen Sie hierzu nachstehendes Verzeichnis zu Rate.

Das Display ist ausgeschaltet.

- Der Netzstecker steckt nicht in der Steckdose, oder er sitzt nicht fest, so dass kein Kontakt hergestellt wird; oder es besteht ein Stromausfall.

Der Motor startet nicht.

- Das Gerät ist mit einem Motorschutzkontrollsystem ausgestattet (siehe Inbetriebsetzung und Gebrauch).

derDas Display ist nur schwach beleuchtet.

das Ziehän Sie den Netzstecker aus der Steckdose und stecken Sie ihn umgedreht wieder ein.

Der Alarm ertönt, auf dem Display blinkt das Symbol ALARM, auf dem blinkt die eingestellte Temperatur im Kühlschrank

- Die Kühlzonentür ist länger als zwei Minuten offen geblieben. Das Alarmsignal erlischt nach Schließen der Gerätetür.

D

Der Alarm ertönt, auf dem Display blinkt das Symbol ALARM und auf dem Display des Gefrierschranks wird „A1“ angezeigt.

- Das Gerät signalisiert einen zu hohen Temperaturanstieg in der Gefrierzone. In der Gefrierzone wird eine Temperatur von ungefähr 0°C gehalten, um zu vermeiden, dass das Gefriergut erneut eingefroren wird. Hierdurch wird die Möglichkeit gegeben, diese Lebensmittel innerhalb von 24 Stunden zu verbrauchen, oder zu einem Fertiggericht zu verarbeiten, das dann evtl. wieder eingefroren werden kann. Zum Ausschalten des Alarmsignals drücken Sie die Taste ALARM RESET oder eine der Tasten zur Temperatureinstellung des Gefrierschranks oder aber öffnen und schließen Sie die Kühlschranktür. Um die Meldung 'A1' vom Display zu löschen und den normalen Betrieb des Gefrierschranks wieder herzustellen, drücken Sie zwei Mal eine der Tasten zur Temperatureinstellung des Gefrierschranks oder schalten Sie das Gerät aus und wieder ein.

Der Alarm ertönt, auf dem Display blinkt das Symbol ALARM und auf dem Display des Gefrierschranks wird „A2“ angezeigt.

- Das Gerät signalisiert einen gefährlichen Temperaturanstieg in der Gefrierzone. Die Lebensmittel dürfen nicht verzehrt werden. Zum Ausschalten des Alarmsignals drücken Sie die Taste ALARM RESET oder eine der Tasten zur Temperatureinstellung des Gefrierschranks oder aber öffnen und schließen Sie die Kühlschranktür. Um die Meldung 'A2' vom Display zu löschen und den normalen Betrieb des Gefrierschranks wieder herzustellen, drücken Sie zwei Mal eine der Tasten zur Temperatureinstellung des Gefrierschranks oder schalten Sie das Gerät aus und wieder ein.

Die Kühlleistung der Kühl- und der Gefrierzone ist zu gering.

• Die Türen schließen nicht gut bzw. die Dichtungen sind verschlissen.
• Die Türen werden zu oft geöffnet.
- Es wurde eine zu hohe Temperatur eingestellt (siehe Inbetriebsetzung und Gebrauch).
• Die Kühl- bzw. die Gefrierzone wurde zu sehr beladen.

Die Kühlzone kühlt zu stark, das Kühlgut gefriert.

- Es wurde eine zu niedrige Temperatur eingestellt (siehe Inbetriebsetzung und Gebrauch).

Der Motor läuft ununterbrochen.

• Die Funktionen QUICK FREEZE wurden aktiviert.
• Die Tür ist nicht richtig geschlossen oder wird zu häufig geöffnet.
• Die Umgebungstemperatur ist sehr hoch.

Das Betriebsgeräusch ist zu stark.

• Das Gerät wurde nicht eben aufgestellt (siehe Installation).
- Das Gerät wurde zwischen Möbelteilen oder Gegenständen aufgestellt, die vibrieren und daher zur Geräuschbildung Ihres Gerätes beitragen.
- Das Kühlmittel verursacht ein leises Geräusch auch wenn der Kompressor nicht arbeitet: Dies ist kein Fehler, sondern ganz normal.

Vorzeitige Unterbrechung der Funktionen.

- Es bestehen Störungen in der Netzleitung oder Unterbrechungen der Versorgungsspannung.

Installatie
