BEDIENUNGSANLEITUNG Digital UNOLD

Bedienungsanleitung Modell 28465

Stand: August 2010 /nd

Copyright ©

Mannheimer Straße 4

68766 Hockenheim

Telefon [phone]

Telefax +49 (0) 62 05/94 18-12

E-Mail [e-mail]

Internet www.unold.de

INHALTSVERZEICHNIS

Bedienungsanleitung Modell 28465

Technische Daten 10

Sicherheitshinweise 10

Tipps für einen ungetrübten Kaffeegenuss 11

Vor dem ersten Benutzen....12

Einstellen der Uhrzeit 12

Kaffee zubereiten ohne Timerfunktion 12

Kaffee zubereiten mit Timerfunktion 13

Reinigen des Gerätes 14

Entkalken 14

Garantiebestimmungen 46

Serviceseite 48

Entsorgung / Umweltschutz 50

Technische gegevens 25

5 D Kanne mit Deckel

GB Pot with lid

F Pot isotherme

NL Kan/Deksel kan

I Caraffa

E Jarra

1 D Taste "STD" für Stunden

GB Hours button (STD)

F Touche STD Heures

NL Toets STD uur

I Pulsante ore Std

E Tecla horas STD

3 D Taste "MIN" für Minuten

4 D Display mit Zeitanzeige

5 D Taste "PROG" für Programmieren

GB Programm button (PROG)

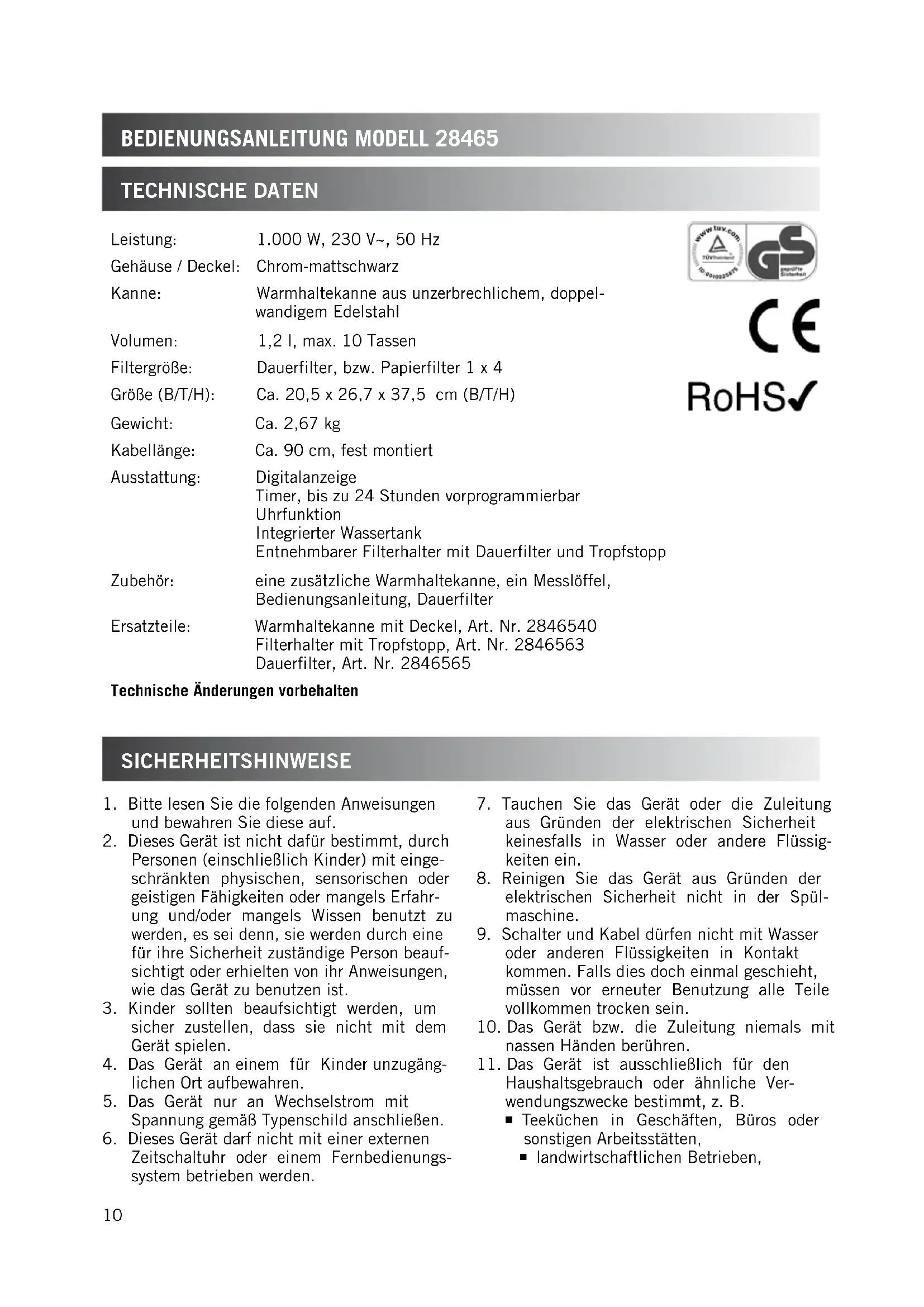

Leistung: 1.000 W, 230 V\~, 50 Hz

Gehäuse / Deckel: Chrom-mattschwarz

Kanne: Warmhaltekanne aus unzerbrechlichem, doppelwandigem Edelstahl

Volumen: 1,2 l, max. 10 Tassen

Filtergröße: Dauerfilter, bzw. Papierfilter 1 x 4

Größe (B/T/H): Ca. 20,5 x 26,7 x 37,5 cm (B/T/H)

Gewicht: Ca. 2,67 kg

Kabellänge: Ca. 90 cm, fest montiert

Ausstattung: Digitalanzeige

Timer, bis zu 24 Stunden vorprogrammierbar

Uhrfunktion

Integrierter Wassertank

Entnehmbarer Filterhalter mit Dauerfilter und Tropfstopp

Zubehör: eine zusätzliche Warmhaltekanne, ein Messlöffel, Bedienungsanleitung, Dauerfilter

Ersatzteile: Warmhaltekanne mit Deckel, Art. Nr. 2846540

Filterhalter mit Tropfstopp, Art. Nr. 2846563

Dauerfilter, Art. Nr. 2846565

Technische Änderungen vorbehalten

SICHERHEITSHINWEISE

1. Bitte lesen Sie die folgenden Anweisungen und bewahren Sie diese auf.
2. Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
3. Kinder sollten beaufsichtigt werden, um sicher zustellen, dass sie nicht mit dem Gerät spielen.
4. Das Gerät an einem für Kinder unzugänglichen Ort aufbewahren.
5. Das Gerät nur an Wechselstrom mit Spannung gemäß Typenschild anschließen.

6. Dieses Gerät darf nicht mit einer externen Zeitschaltuhr oder einem Fernbedienungssystem betrieben werden.

7. Tauchen Sie das Gerät oder die Zuleitung aus Gründen der elektrischen Sicherheit keinesfalls in Wasser oder andere Flüssigkeiten ein.

8. Reinigen Sie das Gerät aus Gründen der elektrischen Sicherheit nicht in der Spülmaschine.
9. Schalter und Kabel dürfen nicht mit Wasser oder anderen Flüssigkeiten in Kontakt kommen. Falls dies doch einmal geschieht, müssen vor erneuter Benutzung alle Teile vollkommen trocken sein.
10. Das Gerät bzw. die Zuleitung niemals mit nassen Händen berühren.
11. Das Gerät ist ausschließlich für den Haushaltsgebrauch oder ähnliche Verwendungszwecke bestimmt, z. B.
    ■ Teeküchen in Geschäften, Büros oder sonstigen Arbeitsstätten,
    ■ landwirtschaftlichen Betrieben,

- zur Verwendung durch Gäste in Hotels22. Schalten Sie das Gerät erst ein, nachdem Sie Motels oder sonstigen Beherbergungs-Wasser in den Wassertank gefüllt haben.

betrieben, ■ in Privatpensionen oder Ferienhäusern. tellen Sie das Gerät aus Sicherheitsgrün- 23. Bei mehrmaligem Gebrauch lassen Sie das Gerät bitte zwischendurch für mindestens 5 Minuten abkühlen.

den niemals auf heiße Oberflächen, ein Metalltablett oder auf einen nassen Untergrund.
13. Das Gerät oder die Zuleitung dürfen nicht in der Nähe von Flammen betrieben werden.
14. Benutzen Sie den Kaffeeautomat stets auf einer freien, ebenen und hitzebeständigen Oberfläche.
15. Das Gerät darf nur zur Zubereitung von Kaffee verwendet werden, auf keinen Fall zum Erhitzen/Warmhalten von Milch oder anderen Flüssigkeiten.
16. Achten Sie darauf, dass die Zuleitung nicht über den Rand der Arbeitsfläche hängt, da dies zu Unfällen führen kann, wenn z. B. Kleinkinder daran ziehen.
17. Die Zuleitung muss so verlegt sein, dass ein Ziehen oder darüber Stolpern verhindert wird.
18. Wickeln Sie die Zuleitung nicht um das Gerät und vermeiden Sie Knicke in der Zuleitung, um Schäden an der Zuleitung zu vermeiden.
19. Verwenden Sie den Kaffeeautomat nur in Innenräumen.
20. Decken Sie das Gerät während des Betriebs niemals ab, um eine Überhitzung des Gerätes zu vermeiden.
21. Verwenden Sie zum Aufbrühen von Kaffee frisches, klares Wasser und füllen Sie den Wasserbehälter mindestens bis zur untersten Markierung (4 Tassen) und höchstens bis zur MAX-Markierung.

1. Verwenden Sie die Kaffeekanne nie in der Mikrowelle, da die Kanne hierfür nicht geeignet ist.

2. Verschieben Sie das Gerät nicht, solange es in Betrieb ist, um Verletzungen zu vermeiden.

3. Stellen Sie sicher, dass allen Benutzern, insbesondere Kindern, die Gefahr durch austretenden Dampf und heiße Wasserspritzer bekannt ist – Verbrennungsgefahr!

4. Das Gerät darf nicht mit Zubehör anderer Hersteller oder Marken benutzt werden, um Schäden zu vermeiden.

5. Nach Gebrauch sowie vor dem Reinigen den Netzstecker aus der Steckdose ziehen. Das Gerät niemals unbeaufsichtigt lassen, wenn der Netzstecker eingesteckt ist.

6. Prüfen Sie regelmäßig das Gerät, den Stecker und die Zuleitung auf Verschleiß oder Beschädigungen. Bei Beschädigung des Anschlusskabels oder anderer Teile senden Sie das Gerät oder die Zuleitung bitte zur Überprüfung und Reparatur an unseren Kundendienst. Unsachgemäße Reparaturen können zu erheblichen Gefahren für den Benutzer führen und haben den Ausschluss der Garantie zur Folge.

7. Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

Der Hersteller übernimmt keine Haftung bei fehlerhafter Montage, bei unsachgemäßer oder fehlerhafter Verwendung oder nach Durchführung von Reparaturen durch nicht autorisierte Dritte.

TIPPS FÜR EINEN UNGETRÜBTEN KAFFEEGENUSS

1. Sorgen Sie dafür, dass Ihr Kaffeeautomat stets sauber und entkalkt ist. (siehe Kapitel Reinigen und Entkalken auf Seite 14).

2. Bewahren Sie Kaffeebohnen und Pulverkaffee in einer gut verschlossenen Dose kühl und dunkel auf, jedoch nicht im Kühlschrank.

3. Für optimalen Kaffeegenuss empfehlen wir, Kaffeebohnen erst direkt vor der Verwendung zu mahlen.

4. Verwenden Sie nur frisches Wasser.

5. Kaffee schmeckt frisch gebrüht am besten. Wird Kaffee sehr lange warm gehalten, kann er bitter werden.

VOR DEM ERSTEN BENUTZEN

Führen Sie vor dem ersten Kaffeekochen bitte ein bis zwei Brühvorgänge ohne Kaffeemehl durch, um eventuelle Herstellungsrückstände zu entfernen. Auch wenn das Gerät längere Zeit nicht benutzt wurde, empfehlen wir einen Brühvorgang ohne Kaffeemehl.

1. Entfernen Sie alle Verpackungsmaterialien und ggf. Transportsicherungen.
2. Prüfen Sie, ob alle aufgeführten Zubehörteile vorhanden sind.
3. Reinigen Sie alle Teile mit einem feuchten Tuch, wie im Kapitel „Reinigen des Gerätes“ auf Seite 14 beschrieben.
4. Prüfen Sie, ob alle Teile ordnungsgemäß zusammengebaut sind und das Gerät stabil steht.
5. Setzen Sie den Deckel auf die Kanne so auf, dass die Dreiecke auf dem Deckel mit den Dreiecken auf der Kanne übereinstimmen. Nun drehen Sie den Deckel in Pfeilrichtung im Uhrzeigersinn zu, bis sich der Deckel nicht weiter bewegt. Die Kanne ist nun verschlossen.
6. Schließen Sie das Gerät mittels der Zuleitung an das Stromnetz (230 V\~, 50 Hz) an.
7. Öffnen Sie den Deckel des Gerätes.
8. Füllen Sie klares, kaltes Wasser bis zur Markierung „Max“ in den Wassertank ein. Bitte beachten Sie, dass sich aus Sicherheits-

gründen ein kleines Loch oben am Wasser-tank befindet. Durch dieses Loch kann nur die maximale Füllmenge der Kaffeekanne eingefüllt werden, so dass diese beim Brühen nicht überlaufen kann.

1. Schließen Sie den Deckel des Gerätes.

2. Stellen Sie die Kanne mit geschlossenem Deckel auf die Platte.

3. Drücken Sie die Taste „EIN/AUS“.

4. Die Kontrollleuchte der Taste „EIN/AUS“ leuchtet rot und der Brühvorgang beginnt.

5. Wenn der Brühvorgang beendet ist, schalten Sie das Gerät an der Taste „EIN/AUS“ aus, indem Sie diese Taste zweimal hintereinander drücken.

6. Schütten Sie das Wasser der ersten Brühvorgänge weg.

7. Reinigen Sie die Kanne und den Filter.

8. Das Gerät ist nun betriebsbereit und Sie können mit der Kaffeezubereitung beginnen.

EINSTELLEN DER UHRZEIT

1. Sobald der Kaffeeautomat an das Stromnetz angeschlossen ist, zeigt das Display 12:00 an.
2. Drücken Sie einmal die Taste „PROG“.
3. Im Display erscheint oben rechts „CLOCK“.

1. Drücken sie nun die Tasten „STD“ und „MIN“ so oft, bis die aktuelle Uhrzeit erreicht ist.

2. Das Gerät geht nach ca. 10 Sekunden ohne Eingabe in den Ausgangszustand zurück, Sie sehen die aktuelle Uhrzeit und können nun mit dem Kaffeezubereiten beginnen.

3. Die Uhrzeit wird bei einem Stromverlust, der länger als ca. 10 Sekunden anhält, nicht gespeichert, d. h. Sie müssen die Uhrzeit, sobald das Gerät einmal vom Stromnetz getrennt war, neu einstellen.

KAFFEE ZUBEREITEN OHNE TIMERFUNKTION

1. Bereiten Sie das Gerät wie unter „Vor dem ersten Benutzen“ auf Seite beschrieben, vor.
2. Öffnen Sie den Deckel des Gerätes.

3. Füllen Sie klares, kaltes Wasser je nach gewünschter Tassenzahl in den Wassertank ein, jedoch maximal bis zur Markierung „MAX“.

4. Prüfen Sie, ob der Filter richtig im Filterhalter sitzt. Der Filter lässt sich nur in einer Richtung in den Filterhalter einsetzen.

5. Geben Sie die benötigte Menge Kaffeemehl in den Filter. Dosieren Sie das Kaffeemehl ganz nach Geschmack, wir empfehlen 5 bis 7 g mittelfein gemahlenen Kaffee pro Tasse. Zu fein gemahlener Kaffee kann die Poren

des Filters verstopfen und so zum Überlaufen führen.

1. Schließen Sie den Deckel des Gerätes.
2. Stellen Sie die Warmhaltekanne mit geschlossenem Deckel auf die Platte.
3. Drücken Sie die Taste „EIN/AUS“.
4. Die Kontrollleuchte der Taste „EIN/AUS“ leuchtet rot und der Brühvorgang beginnt.
5. Wenn der Brühvorgang beendet ist, schalten Sie das Gerät an der Taste „Ein/Aus“ aus, indem Sie diese Taste zweimal hintereinander drücken. Wenn Sie die Taste „EIN/AUS“ nach Brühende nicht zweimal drücken, schaltet sich das Gerät nach ca. 12 Minuten automatisch ab.
6. Sie können jederzeit den Brühvorgang unterbrechen, indem Sie die Taste „EIN/

AUS“ zweimal hintereinander drücken. Die Kontrollleuchte der Taste leuchtet für ca. 10 Sekunden blau auf. Sobald Sie die Taste „EIN/AUS“ nochmals drücken, wird der Brühvorgang fortgesetzt.

1. Sie können außerdem während des Brühvorgangs jederzeit die Kanne entnehmen, um Kaffee auszuschenken. Nach spätestens 30 Sekunden muss die Kanne jedoch wieder auf die Platte gestellt werden, da sonst der Filter überlaufen kann.
2. Entnehmen Sie den Dauerfilter und entsorgen Sie den Kaffeesatz.

KAFFEE ZUBEREITEN MIT TIMERFUNKTION

1. Achten Sie zunächst darauf, dass die Uhrzeit am Gerät richtig eingestellt ist, da nur dann der Timer wie gewünscht funktionieren kann (Kapitel „Einstellen der Uhrzeit“ auf Seite 12)
2. Bereiten Sie das Gerät wie unter „Vor dem ersten Benutzen“ auf Seite 12 beschrieben, vor.
3. Öffnen Sie den Deckel des Gerätes.
4. Füllen Sie klares, kaltes Wasser je nach gewünschter Tassenzahl in den Wassertank ein, jedoch maximal bis zur Markierung „MAX“.
5. Prüfen Sie, ob der Filter richtig im Filterhalter sitzt. Der Filter lässt sich nur ein einer Richtung in den Filterhalter einsetzen.
6. Geben Sie die benötigte Menge Kaffeemehl in den Filter. Dosieren Sie das Kaffeemehl ganz nach Geschmack, wir empfehlen 5 bis 7 g mittelfein gemahlenen Kaffee pro Tasse. Zu fein gemahlener Kaffee kann die Poren des Filters verstopfen und so zum Überlaufen führen.
7. Schließen Sie den Deckel des Gerätes.
8. Stellen Sie die Warmhaltekanne mit geschlossenem Deckel auf die Warmhalteplatte.
9. Drücken Sie einmal die Taste „PROG“ – die aktuelle Uhrzeit erscheint.
10. Drücken Sie nochmals die Taste „PROG“. Im Display erscheint oben links „Timer“.

Timer

15:00

1. Drücken sie nun die Tasten „STD“ und „MIN“ sooft, bis die von Ihnen gewünschte Startzeit für den Brühvorgang eingestellt ist. Wenn Sie länger als 10 Sekunden keine Eingabe vornehmen, springt das Gerät in die Ausgangseinstellung zurück.
2. Drücken Sie danach die Taste „PROG“, bis die Wörter „Clock“ und „Timer“ nicht mehr im Display angezeigt werden. Die Kontrollleuchte der Taste „PROG“ leuchtet für 10 Sekunden auf und erlischt dann wieder.
3. Drücken Sie zweimal hintereinander die Taste „EIN/AUS“. Die Kontrollleuchte der Taste leuchtet blau auf und blinkt.
4. Wenn Sie die voreingestellte Zeit überprüfen möchten, drücken Sie nochmals die „PROG“-Taste. Im Display erscheint oben links TIMER sowie die voreingestellte Zeit. Auf Wunsch können Sie diese jetzt verändern.
5. Bei Erreichen der voreingestellten Zeit beginnt der Brühvorgang.
6. Wenn der Brühvorgang beendet ist, schalten Sie das Gerät an der Taste „EIN/AUS“aus, indem Sie diese Taste zweimal hintereinander drücken. Die Kontrollleuchte der Taste leuchtet für ca. 10 Sekunden blau auf. Sobald Sie die Taste „EIN/AUS“ nochmals drücken, wird der Brühvorgang fortgesetzt.

7. Sie können jederzeit den Brühvorgang unterbrechen, indem Sie die Taste „EIN/AUS“ zweimal hintereinander drücken. Die Kontrollleuchte der Taste leuchtet für ca. 10 Sekunden blau auf. Sobald Sie die Taste „EIN/AUS“ nochmals drücken, wird der Brühvorgang fortgesetzt.

8. Sie können außerdem während des Brühvorgangs jederzeit die Kanne entnehmen, um Kaffee auszuschenken. Nach spätestens 30 Sekunden muss die Kanne jedoch wieder

auf die Platte gestellt werden, da sonst der Filter überlaufen kann.

1. Entnehmen Sie den Dauerfilter und entsorgen Sie den Kaffeesatz.

REINIGEN DES GERÄTES

1. Lassen Sie das Gerät abkühlen, bevor Sie es reinigen.
2. Vor dem Reinigen stets das Gerät ausschalten und den Stecker aus der Steckdose ziehen.
3. Das Gerät und die Zuleitung dürfen nicht in Wasser oder eine andere Flüssigkeit eingetaucht oder in der Spülmaschine gereinigt werden.
4. Öffnen Sie den Deckel des Gerätes und entnehmen Sie den Dauerfilter. Entsorgen Sie den Kaffeesatz.

5. Oberhalb des Filters kann sich Kondenswasser bilden. Wischen Sie nach dem Kaffeekochen die Unterseite des Deckels mit einem trockenen Tuch ab.

6. Wischen Sie das Gehäuse und die Platte mit einem feuchten Tuch und etwas Spülmittel ab. Verwenden Sie keine scharfen Scheuermittel, Stahlwolle, metallische Gegenstände, heiße Reinigungsmittel oder Desinfektionsmittel, da diese zu Beschädigungen führen können.

7. Die Kanne, deren Deckel, Filterhalter und Filter können Sie mit Wasser, dem Sie etwas Spülmittel zugegeben haben, reinigen.
8. Das Gerät muss vollkommen trocken sein, bevor Sie es wieder benutzen dürfen.

ENTKALKEN

1. Regelmäßiges Entkalken erhält die Leistungsfähigkeit Ihres Kaffeautomaten und erhöht dessen Lebensdauer.
2. Wenn sich das Gerät während des Betriebs abschaltet oder wenn beim Aufbrühen des Kaffees Wasser im Wassertank zurückbleibt, muss das Gerät entkalkt werden.
3. Verwenden Sie hierzu einen handelsüblichen Entkalker entsprechend der Anweisung auf der Verpackung.
4. Füllen Sie den Wassertank bis zur MAX-Markierung mit der Entkalkerlösung.
5. Alternativ können Sie auch Zitronensäure verwenden. Geben Sie 25 bis 50 g Zitronensäure auf einen Liter Wasser.

6. Stellen Sie die Kaffeekanne auf die Platte.

7. Drücken Sie nun die „EIN/AUS“ -Taste und lassen Sie ca. ein Drittel der Wassermenge durchlaufen.

8. Schalten Sie das Gerät durch zweimaliges Drücken der Taste „EIN/AUS“ aus und lassen Sie die Entkalkerlösung ca. 15 bis 30 Minuten einwirken. Bei starker Verkalkung können Sie die Lösung auch über Nacht einwirken lassen.
9. Drücken Sie danach erneut „EIN/AUS“ und lassen Sie die restliche Entkalkerlösung durchlaufen.
10. Gießen Sie die Entkalkerlösung weg und lassen Sie mindestens zweimal klares Wasser durchlaufen.

TECHNICAL SPECIFICATIONS

Power: 1.000 W, 230 V\~, 50 Hz

Gewicht: Ca. 2,67 kg

VÓÓR HET EERSTE GEBRUIK

INSTELLEN VAN DE TIJD

GARANTIEBESTIMMUNGEN

Wir gewähren auf unsere Geräte eine Garantie von 24 Monaten, bei gewerblichem Gebrauch 12 Monate, ab dem Kaufdatum für Schäden, die bei bestimmungsgemäßem Gebrauch nachweislich auf Werksfehler zurückzuführen sind. Innerhalb der Garantiezeit beheben wir Material- und Herstellungsfehler nach unserem Ermessen durch Reparatur oder Umtausch. Unsere Garantieleistungen gelten ausschließlich für in Deutschland und Österreich verkaufte Geräte. Bei anderen Ländern wenden Sie sich bitte an den zuständigen Importeur. Geräte, für die eine Mängelbeseitigung beansprucht wird, senden Sie bitte zusammen mit einer Kopie des maschinell erstellten Kaufbelegs, aus dem das Kaufdatum ersichtlich sein muss, sowie einer Fehlerbeschreibung gut verpackt und freigemacht an unseren Kundendienst. Im Garantiefall werden dem Kunden entstandene Versandkosten zurückerstattet. Von der Garantie ausgeschlossen sind Schäden durch Verschleiß, unsachgemäße Handhabung und Nichteinhaltung der Wartungs- und Pflegeanweisungen. Der Garantieanspruch erlischt, wenn Reparaturen oder Eingriffe am Gerät von dritter Stelle vorgenommen werden. Eventuelle Ansprüche des Endverbrauchers gegenüber dem Verkäufer oder Händler werden durch diese Garantie nicht eingeschränkt.

GUARANTEE CONDITIONS

Kundendienst Deutschland

Telefon [phone]

Telefax +49 (0) 62 05/94 18-22

E-Mail [e-mail]

Internet www.unold.de

ÖSTERREICH SCHWEIZ

Kundendienst-Annahme Österreich

Friedrich Wagner Werksvertretungen

Kirchstetterngasse 25-29

A-1160 Wien

Telefon [phone]

Telefax +43 (0) 1/4 93 15 28-20

E-Mail [e-mail]

MENAGROS SA

Route der Servion

CH - 1083 Mezières

Telefon [phone]

Telefax [phone]

E-Mail [e-mail]

Internet www.menagros.ch

ENTSORGUNG / UMWELTSCHUTZ

Unsere Geräte werden auf hohem Qualitätsniveau für eine lange Nutzungsdauer her ge stellt. Regelmäßige Wartung und fachge rechte Reparaturen durch unseren Kunden dienst können die Nutzungsdauer des Gerätes verlängern. Wenn ein Gerät defekt und nicht mehr zu reparieren ist, beachten Sie bitte:

Dieses Produkt darf nicht zusammen mit dem normalen Hausmüll entsorgt werden. Sie müssen dieses Produkt an einer ausgewiesenen Sammelstelle zum Recycling von elektrischen oder elektronischen Geräten ab liefern.

Durch das separate Sammeln und Recyclen von Abfallprodukten helfen Sie mit, die natürlichen Ressourcen zu schonen und stellen sicher, dass das Produkt in gesundheits- und umweltverträglicher Weise entsorgt wird.

WASTE DISPOSAL / ENVIRONMENTAL PROTECTION
