BEDIENUNGSANLEITUNG AmPhone AC30 VOX

WICHTIGESICHERHEITSHINWEISE

-itte lessen Sie sich alle Bedienhinweise durch.
Bewahren Sie diese Bedienhinweise auf.
- Beachten Sie alle Warnungen.
- Befolgen Sie alle Instruktionen.
- Verwenden Sie these Gerät niemals in der Nähe von Wasser.
- Ein netzgespeistes Gerätarf niemals Regen- oder Wassertropfen ausgesetzt werden. Außen demarf man keine Flüssigkeitsbehälter wie Vasen usw.darauf stellen.
- Reinigen Sie es ausschließlich mit einem trockenen Tuch.
- Versperren Sie niemals die Lüfungsschlitze und stellen Sie das Gerät nur an Orten auf, die vom Hersteller ausdrücklich empfohlen werden.
- Stellen Sie das Gerät niemals in die Nähe einer Wärmequelle, z.B. eines Heizkörpers, Ofens oder eines anderen Wärme erzeugenden Gerätes (darunter auch Endstufen).
- Versuchen Sie niemals, die polarisierte Leitung bzw. Erde hochzulegen oder zu umgehen. Ein polarisierter Stecker ist mit zwei flachten Stiften entsprechender Breite versehen. Ein Stecker mit Erdung weist zwei Stifte und eine Erdungsbuchse auf. Wenn der beiliegende Stecker nicht in ihre Steckdose passst, sollenn Sie einen Elektriker bitten, die Steckdose zu erneuern (für die USA und Kanada).
- Sorgen Sie davon, dass man weder über das Netzkabel stolpern kann, noch dass es in unmittelbarer Höhe einer Steckdose, darüber auch Zusatzsteckdosen anderer Geräte, abgeklemmt wird. Auch am Austritt aus dem Gerätarf das Netzkabel auf keinen Fall gequetscht werden.
- Verwenden Sie nur Halterungen/Zubehör, die/das vom Hersteller ausdrücklich empfohlen werden/wird.
- Im Falle eines Gewitters bzw. wenn Sie das Gerät langere Zeit nicht verwenden möchten,lös Sieitte den Netzanschluss.
- Durch Ausschalten des Hauptschalters wird these Erzeugnis nicht vollständig vom Netz getrennt. Ziehen Sie deshalb den Stecker des Netzkabels aus der Steckdose, wenn Sie das Erzeugnis langere Zeit nicht verwenden.
- Stellen Sie diesen Veränder in der Höhe einer Wand Schutzkontaktdose auf und achen Sie auf die frei Zugänglichkeit des Netzanschlusskabels.
- Warnhinweis: Dieser Verständär darf nur an Steckdosen mit Schutzleiter (Erdung) betrieben werden.
- Überlassen Sie alle Wartungsarbeiten einem erfahrenen Wartungstechniker. Wartungsarbeiten oder Reparaturen sind erforderlich, wenn das Netzkabel oder der Stecker beschädigt ist, wenn Flüssigkeit oder andere Gegenstände in das Geräteinnere gefallen sind, wenn das Gerät im Regen gestunden hat, sich nicht erwartungsgemäß verhält oder wenn es gefallen ist.
- Stellen Sie das Gerät niemals unmittelbar geben die Steckdose und/oder Erweiterungssteckdose eines anderen Geräts.
- Stellen Sie das Gerät während des Betriebes niemals in einen Turschrank oder den Lieferkarton.
- Hohe Schallpegel bei Verwendung eines großen oder kleinen Kopfhörers können Hörschäden verursachen.
- Stellen Sie das Gerät nur auf einen Volkswagen, Ständer, Stative, Halterungen oder Tische, die vom Hersteller ausrücklich empfehlen werden oder eventuell zum Lieferumfang gehären. Seien Sie beim Verschieben eines geeigneten Wagens vorsichtig, damit weder er, noch das Gerät selbst umkippt bzw. hinfällt und Sie eventuell verletzt.

WARNING:

Der als Pfeil dargestelle Blitz in einem Dreieck weist den Anwender auf nicht isolierte, „gefährliche Spannungen" im Geräteinneren hin, die so stark sein konnen, dass sie einen Stromschlag verursachen.

Das Ausrufezeichen in einem Dreieck weist den Anwender daraufhin, dass zum Lieferumfang des Gerätes wichtige Bedien- und Wartungshinweise (eventuell Reparaturhinweise) gehoren.

Hinweis zur Entsorgung (Nur EU)

Wenn Sie das Symbol mit der „durchgekruzten Mülltonne" auf Ihrm Produkt, der dazugehörigen Bedienungsanleitung, der Batterie oder dem Batteriefach sehen, müssen Sie das Produkt in der vorgeschrieben den Art und Weise entsorgen. Dies bedeutet, dass diesen Produkt mit elektrischen und elektronischen Komponenten nicht mit dem normalen Hausmüll ent-

sorgt werden darf. Für Produkte dieser Art existiert ein separates, gesetzlich festgelegtes Entsorgungssystem.

Gebrauchtete elektrische und elektronische Geräte müssen separat entsorgt werden, um ein umweltgerechts Recycling sicherzustellen. Diese Produkte須s den be nannten Sammelstellen abgegeben werden. Die Entsorgung ist für den Endverbraucher kostenfrei!itte erkundigen sie sich bei ihrer zuständigen Behörde, wo sie diese Produkte zur fachgerechten Entsorgung abgeben konnen.

Falls ihr Produkt mit Batterien oder Akkumulatoren ausgerüst ist, müssen sie diese vor Abgabe des Produktes entfern und separat entsorgen (siehe oben). Die Abgabe theses Produkte bei einer zuständigen Stelle hilft ihren, dass das Produkt umweitgerecht entsorgt wird. Damit leisten sie persönlich einen nicht unerheblichen Beitrag zum Schutz der Umwelt und der menschlichen Gesundheit vor möglichn negativen Effekten durch unsachgemäße Entsorgung von Müll. Batterien oder Akkus, die Schadstoffe enthalten, sind auch mit dem Symbol einer durchgekreuzten Mülltonne gekenkzeichnet. In der Nähere zum Mülltonnensymbol befindet sich die chemische Bezeichnung des Schadstoffes.

Cd oder NiCd steht für Cadmium, Pb für Blei und Hg für Quecksilber.

VORWEG

Herzlichen Glückwunsch zu ihrer Wahl eines VOX AC30C2X/AC30C2/AC15C1X/AC15C2/AC15C1 Custom-Gitarrenverstärkers.

Dieser Verstärker stellt so etwas wie den Höhepunkt einer bereits 50 Jahre währenden Erfolgsgeschichte jener Firma dar, der man viel Fachwissen und noch mehr Spürsinnen für einenugen Sound nachsagt. Für diesen Amp haben wir uns die besten AC-Schaltpläne geschnapt und die ursprünglichen Ideen um weitere praktische Funktionen ergänzt. Diese AC ist eine der flexibelsten Ausführungen, die es je gab! Wir sind uns ziemlich sicher, dass Ohnen die Verbesserungen gefallen werden und dass Sie Jahre lang Freude an Ihr Verstärker haben werden. Ihr AC30 wartet mit einer ganzen Reihe an modernen Ausstattungsmerkmalen und Annehmlichkeiten auf, True Bypass Effektschleife, Master Volumen Regler und Original Celestion AlNiCo Blue Lautsprecher (nur bei AC30C2X/AC15C1X), um nur die wichtigsten zu nennen.itte lessen Sie sich diese Bedienungsanleitung vollständig durch, um alle Funktionen kennen und lieben zu lernen.

Der AC15C1X/AC15C2/AC15C1 ist sowohl mit einem NORMAL- als auch einem TOP BOOST-Kanal ausgestattet und übernimmt auch sonst mehrere Funktionen des AC30C2X/AC30C2.

Alle Modelle sind ab Werk mit einem Celestion G12M Greenback ausgestattet.

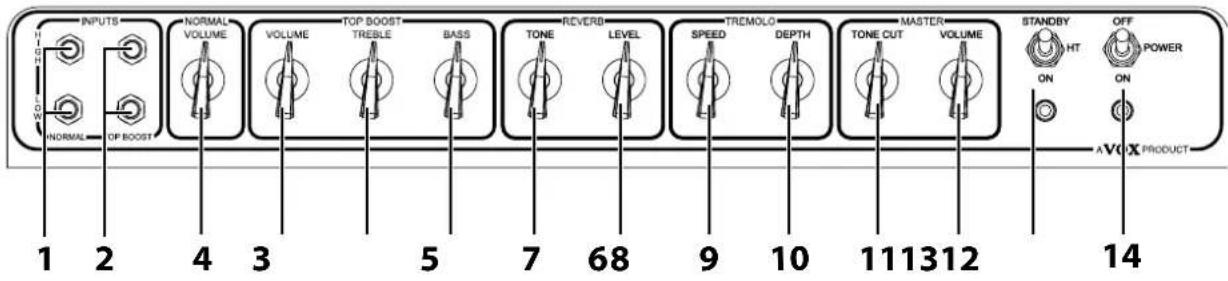

INPUTS

1. NORMAL-Buchse

Wenn Sie ihre Gitarre hier anschlieben, wird ihr Signal vom NORMAL-Kanal bearbeitet. Die obere Buchse ist für ein hochpegeliges und die untere für ein niedrigpegeliges Signal gedacht.

2. TOP BOOST-Buchse

Wenn Sie ihre Gitarre hier anschlieben, wird ihr Signal vom TOP BOOST-Kanal beareritet. Die obere Buchse ist für ein hochpegeliges und die untere für ein niedrigpegeliges Signal gedacht.

NORMAL

3. VOLUME-Regler

Hiermit wird die Empfindlichkeit des NORMAL-Vorverträckers eingestellt. Wenn Sieihn nach rechts drehen, wird der Pegel ("Gain") angehoben. Drehen Sieihn nach links, um einen „cleanen“ Sound zu erzielen. Die NORMAL-Lautträke kann im Zusammenhang mit dem MASTER volume-Regler eingestellt werden, um die gewünschte Balance zwischen Übersteuerung und Lautträke zu erzielen. Will bereits: Mit einem niedrigen NORMAL- und einem hohen master volume-Wert erzielen Sie einen lauten „Clean“-Sound. Wahlen Sie dagegen eine hohe NORMAL-Lautträke und einen niedrigen MASTER volume-Wert, so erzielen Sie bereits bei Schlafzimmerpegel eine herrlich geschmeidige Verzerrung.

TOP BOOST

Achtung! Die Klangregler des TOP BOOST-Kanals arbeiten interaktiv: Wenn Sie z.B. den TREBLE-Pegel anheiten, sinkt der BASS-Pegel. Am besten stellen Sie die Klangregler anfangs in die „12 Uhr"-Position und erschrauben sich von da aus den gewünschten Sound.

4. VOLUME-Regler

Hiermit wird die Empfindlichkeit des TOP BOOST-Vorverstärkers eingestellt. Wenn Sieihn nach rechts drehen, wird der Pegel (,Gain^*) angehoben. Drehen Sieihn nach links, um einen „glockigen" Klang zu erzielen. Die TOP BOOST-Lautstärke kann im Zusammenhang mit dem MASTER volume-Regler eingestellt werden, um die gewünschte Balance zwischen Übersteuerung und Lautstärke zu erzielen. Will heißt: Mit einem niedrigen TOP BOOST- und einem hohen MASTER volume-Wert erzielen Sie einen lauten „Clean"-Sound. Wahlen Sie dagegen eine hohe TOP BOOST-Lautstärke und einen niedrigen MASTER volume-Wert, so erzielen Sie bereits bei Schlafzimmerpegel starke Verzerrung.

5. TREBLE-Regler

Hiermit konnen die Hohen angehoben und abgesenkt werden - von ,geschmeidig und rund" (ganz links) bis ,beiend" (ganz rechts).

6. BASS-Regler

Hiermit konnen die Bassfrequenzen angehoben und abgesenkt werden - von „dunn und leicht" (ganz links) bis „warm und fett" (ganz rechts).

REVERB

In dieser Sektion kann der Halleffekt der beiden Kanäle eingestellt werden (Klangfarbe und Pegel). Bei Bedarf kann der Hall mit dem optionalen VFS2A Fußtaster ein- und ausgeschaltet werden.

7. TONE-Regler

Hiermit konnen der Höhen- und Bassanteil des REVERB-Effectks geändert werden. Drehen Sie den Regler nach rechts, wenn Sie einen helleren REVERB-Sound bevorzugen bzw. nach links, um einen runden Hall verwenden zu konnen. Am besten probieren Sie einfach mehrere Einstellungen aus.

8. LEVEL-Regler

Hiermit wird die Balance zwischen dem Direkt- und dem Hallsignal eingestellt. Drehen Sieihn ganz nach rechts, wenn Sie einen lauten Hall benötigen. Drehen Sieihn weiter nach links, wenn's nicht ganz so stark hallen soll.

TREMOLO

Hier können Sie die Geschwindigkeit (SPEED) und Intensität (DEPTH) des Tremoloeffekt für beiden Kanäle einstellen. Bei Bedarf kann der Tremoloeffekt mit dem optionalen VFS2A Fußtaster ein- und ausgeschaltet werden.

9. SPEED-Regler

Hiermit regeln Sie die Tremologeschwindigkeit.

10. DEPTH-Regler

Hiermit stellen Sie die Tremolointensität ein.

Was genau ist 'Tremolo'?

Viele britsische Gitarrenveränder der 1960er waren mit einem Tremoloeffekt ausgestellt. Diese Effekt entspricht in etwa dem regelmäßigen Erhöhen und Verringern des MASTER volume-Wertes! Je weiter Sie den DEPTH-Regler nach rechts drehen,esto intensiver wird die Lautstärke beeinflusst, was zu einem starken Zittern führt. Die Geschwindigkeit des Effekts kann mit dem SPEEDRegler eingestellt werden. Probieren Sie mehrere Einstellungen aus, um den für ihre Musik passenden Effekt zu finden.

MASTER

11. TONE CUT-Regler

These Schaltung befindet sich in der Endstufe (während TREBLE und BASS das Vorverständsrkersignal beeinflussen). Sie tut kein aus dem Gegenteil dessen, was der Name verspricht: Wenn Sie den Regler nach rechts drehen, werden die Höhen abgesenkt. Drehen Sieihn nach links, so werden die Höhen angehoben.

12. VOLUME-Regler

Hiermit kann die allgemeine Ausgangslautstärke des Amps eingestellt werden. Um einen lauten „Clean“-Sound zu erzielen, müssen Sie diesen Regler aufdrehen und die NORMAL VOLUME- bzw. TOP BOOST VOLUME-Einstellung verrin-gern. Um bei geringen Pegeln eine satire Verzerrung zu erzielen, müssen Sie NORMAL VOLUME bzw. TOP BOOST VOLUME auf- und MASTER VOLUME weiter zudrehen. Auch hier raten wir, ein weniger mit entsprechenden Varianten zu experimentieren, um einzel „Ihren“ Sound zu finden.

POWER

13. STANDBY-Schalter

Hiermit sorgen Sie davon, dass der Veränder die richtige Betriebstemperatur erreicht, bevor die Stromversorgung angeknipst wird. Stellen Sie vor dem Anschlieben oder Lösen des Netzkabels sowohl den POWER- als auch den STANDBY-Schalter in die „OFF“- bzw. „STANDBY“-Position. Aktivieren Sie immer zuerst den POWER-Schalter und warten Sie 2-3 Minuten, bevor Sie STANDBY aktivieren. Damit verlangern Sie)nach die Lebenserwartung der Rohren. Der STANDBY-Schalter ist zudem für Live-Anwendungen practisch, um zu verhindern, dass sich die Rohren in den Spielhausen zu stark abkühlen.

14. POWER-Schalter

Hiermit schalten Sie die Stromversorgung des Verstärkers ein und aus. Vor Lösendes Netzanschlusses und dem anschließenden Transport müssen Sie den Amp unbedingt ausschalten.

Hiermit schalten Sie die Stromversorgung des Verstärkers ein und aus. Vor Lösendes Netzanschlusses und dem anschließenden Transport müssen Sie den Amp unbedingt ausschalten.

1. STANDBY-Schalter

Hiermit sorgen Sie davon, dass der Veränderter die richtige Betriebstemperatur erreicht, bevor er mit einer hohen Spannung versorgt wird. Stellen Sie vor dem Anschlieben oder Lösen des Netzkabels sowohl den POWER- als auch den STANDBY-Schalter in die „OFF“- bzw. „STANDBY“-Position. Aktivieren Sie immer zuerst den POWER-Schalter und warten Sie 2~3 Minuten, bevor Sie STANDBY aktivieren. Damit verlangern Sie damit die Lebenserwartung der Rohren. Der STANDBY-Schalter ist zudem für Live-Anwendungen praktisch, um zu verhindern, dass sich die Rohren in den Spielhausen zu stark abkühlen.

MASTER

1. VOLUME-Regler

Hiermit kann die allgemeine Ausgangslautstärke des Amps eingestellt werden. Um einen lauten „Clean“-Sound zu erzielen, müssen Sie diesen Regler aufdrehen und die NORMAL VOLUME-bzw. TOP BOOST VOLUME-Einstellung verrin-gern. Um bei geringen Pegeln eine satire Verzerrung zu erzielen, müssen Sie NORMAL VOLUME bzw. TOP BOOST VOLUME auf- und MASTER VOLUME weiter zudrehen. Am besten experimentieren Sie ein weniger mit entsprechenden Varianten, um,…,ihren"Sound zu finden.

1. TONE CUT-Regler

These Schaltung befindet sich in der Endstufe (während TREBLE und BASS das Vorverständkersignal beeinflussen). Sie tut kein aus dem Gegenteil dessen, was der Name verspricht: Wenn Sie den Regler nach rechts drehen, werden die Höhen abgesenkt. Drehen Sieihn nach links, so werden die Höhen angehoben.

TREMOLO

Hier können Sie die Geschwindigkeit (SPEED) und Intensität (DEPTH) der Tremoloschaltung für beide Kanäle einstellen. Bei Bedarf kann der Tremoloeffekt mit dem optionalen VFS2A Fußtaster ein-und ausgeschaltet werden.

1. DEPTH-Regler

Hiermit stellen Sie die Tremolointensität ein.

1. SPEED-Regler

Hiermit regeln Sie die Tremologeschwindigkeit.

Was genau ist 'Tremolo'?

Viele brtitische Gitarrenveränder der 1960er waren mit einem Tremoloeffekt ausgestattet. Dieser Effekt entspricht in etwa dem regelmäßigen Erhöhen und Verringern des MASTER volume-wertes! Je weiter Sie den DEPTH-Regler nach rechts drehen,esto intensiver wird die Lautstärke beein

flusst, was zu einem starken Zittern führt. Die Geschwindigkeit des Effekts kann mit dem SPEED-Regler eingestellt werden. Probieren Sie mehrere Einstellungen aus, um den für ihre Musik passenden Effekt zu finden.

REVERB

In dieser Sektion kann der Hallanteil der beiden Kanäle eingestellt werden. Bei Bedarf kann der Hall mit einem optionalen VFS2A Fußstaster ein- und ausgeschaltet werden.

7. LEVEL-Regler

Hiermit stellen Sie die Balance zwischen dem Direkt- und dem Hallsignal ein. Drehen Sieihn ganz nach rechts, wenn Sie einen lauten Hall benötigen. Drehen Sieihn weiter nach links, wenn's nicht ganz so stark hallen soll.

TOP BOOST

Achtung! Die Klangregler des TOP BOOST-Kanals arbeiten interaktiv: Wenn Sie z.B. den TREBLE-Pegel anheiten, sinkt der BASS-Pegel. Am besten stellen Sie die Klangregler anfangs in die „12 Uhr“-Position und erschrauben sich von da aus den gewündsten Sound.

8. BASS-Regler

Hiermit konnen die Bassfrequenzen angehoben und abgesenkt werden - von „dunn und leicht" (ganz links) bis „warm und fett" (ganz rechts).

9. TREBLE-Regler

Hiermit konnen die Hohen angehoben und abgesenkt werden - von „geschmeidig und rund" (ganz links) bis „beiend" (ganz rechts).

10. VOLUME-Regler

Hiermit wird die Empfindlichkeit des TOP BOOST-Vorverstärkers eingestellt. Wenn Sieihn nach rechts drehen, wird der Pegel (Gain^ ) angehoben. Drehen Sieihn nach links, um einen „glockigen" Klang zu erzielen. Die TOP BOOST-Lautstärke kann im Zusammenhang mit dem MASTER volume-Regler eingestellt werden, um die gewünschte Balance zwischen Übersteuerung und Lautstärke zu erzielen. Will heißt: Mit einem niedrigen TOP BOOST- und einem hohen MASTER volume-Wert erzielen Sie einen lauten „Clean“-Sound. Wahlen Sie dagegen eine hohe TOP BOOST-Lautstärke und einen niedrigen MASTER volume-Wert, so erzielen Sie bereits bei Schlafzimmerpegel starke Verzerrung.

NORMAL

11. VOLUME-Regler

Hiermit wird die Empfindlichkeit des NORMAL-Vorveränderkers eingestellt. Wenn Sie ein nach rechts drehen, wird der Pegel ("Gain") angehoben. Drehen Sie ein nach links, um einen „cleanen“ Sound zu erzielen. Die NORMAL-Lautstärke kann im Zusammenhangspiel mit dem MASTER VOLUME-Regler eingestellt werden, um die gewünschte Balance zwischen Übersteuerung und Ausgangspiegel zu erzieilen. Will他们是: Mit einem niedrigen NORMAL- und einem hohen MASTER VOLUME-Wert erzielen Sie einen lauten „Clean“-Sound. Wahlen Sie dagegen eine hohe NORMAL-Lautstärke und einen niedrigen MASTER VOLUME-Wert, so erzielen Sie bereits bei Schlafzimmerpegel starke Verzerrung.

INPUTS

12. TOP BOOST-Buchse

Wenn Sie ihre Gitarre hier anschlieben, wird ihr Signal vom TOP BOOST-Kanal bearbeitet.

13. NORMAL-Buchse

Wenn Sie ihre Gitarre hier anschreiben, wird ihr Signal vom NORMAL-Kanal bearbeitet.

1. POWER OUTPUT-Buchsen

Hier konnen Sie eine Erweiterungs- und/oder eine externe Box anschließen.

EXTENSION SP: Eine hier angeschlossene Box wird parallel zu den internen Lautsprechem (16Ω) getrieben. Die Impedanz der externen Box muss 16Ω betragen.

EXTERNAL SP: Eine hier angeschlossene Box (16Ω oder 8Ω) schaltet die internen Laufsprecher stumm. Vergessen Sie nicht, den IMPEDANCE SELECT-Schalter richtig einzustellen.

Achtung! Wenn Sie an die EXTERNAL-Buchse ein Kabel anschlieben, werden die internen Lautsprecher stummgeschaltet!

WARNING! Das System Funktioniert nur ordnungsgemäß, wenn Sie folgende Punkte beachten.

a) Es * dürfen nur Boxen mit einer Impedanz von 16 angeschlossen werden.
b) Verwenden Sie niemals eine Box mit einer Eingangskapazität von weniger als 30W (beim AC30C2(X)) bzw. 15W (AC15C2/AC15C1(X)).

Laatsprecher, die diese Anforderungen nicht erfüllen, sind in kürzester Zeit kaputt!

c) Für die Verbindung der Box benötigen Sie ein Lautsprecherkabel. Geschirmte, d.h. Gitarrenkabel eignen sich hierfür nicht.
d) Schalten Sie den Verstärker vor Anschlieben der Box aus. Wenn Sie das nicht tun, überlebt der Amp den Anschlussversuch eventuell nicht.

Achtung! Prinzipiell sollen alle Kabel (bis auf die Laufsprecherkabel), die man an den AC30C2(X)/AC15C2/AC15C1(X) anschließ, geschirmt und vonGreaterQualitat sein. Verwenden Sie niemals Kabel mit einer Länge von mehr als 10 Metern. Für die Verbindung des AC30C2(X)/AC15C2/AC15C1(X) mit seinem Laufsprecher oder einer Erweiterungsbox dürfen nur nicht geschirmte Kabel verwendet werden, die von Vox ausdrucklich empfohlen werden.

2. IMPEDANCE SELECT

16Ω: Combos können in folgenden Konfigurationen verwendet werden:

1) Wahlen Sie diese Einstellung, wenn Sie nur die internen Laatsprecher verwenden.
2) Wahlen Sie diese Einstellung, wenn Sie eine 16Ω-Box an die EXTERNAL-Buchse angeschlossen haben.

8Ω: Combos können in folgenden Konfigurationen verwendet werden:

1) Wahlen Sie diese Einstellung, wenn Sie eine Box an die EXTENSION-Buchse angeschlossen haben. Die internen Laatsprecher und die externe Box werden dann parallel angesprochen. Die Impedanz der externen Box muss 16 betragen.
2) Wahlen Sie diese Einstellung, wenn Sie eine 8 -Box an die EXTERNAL-Buchse angeschlossen haben.

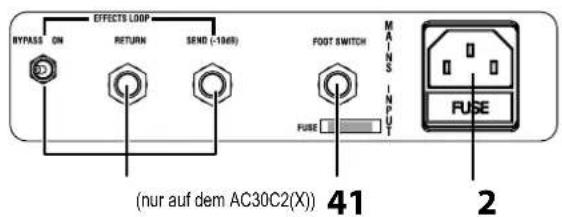

3.EFFECTS LOOP-Buchse (nur auf dem AC30C2(X))

EFFECTS LOOP erlaubt das Einschleifen externer Effekte, die sich also nicht vor dem Gitarreinegang zu befinden brauchen. Dieser Ansatz eignet sich z.B. für die Verwendung eines Delay-Effekts, weil der ja in der Regel das bereits vom Amp bearbeitete Signal beeinflussen und nicht selbst beareritet werden soll.

Die EFFECTS LOOP-Schleife verwendet einen Pegel von -10dB und eignet sichDMA.
daher auch fur Effektpedale.

BYPASS ON/OFF: Hierbei handelt es sich um einen „echten“ Bypass-Schalter: Wenn Sieihn auf „BYPASS“ stellen, wird die Effektschleife komplett umgangen. Um letztere zu verwenden, müssen Sie die „ON“-Einstellung wahren.

RETURN: Dies ist der Eingang der Effektschleife, den man mit dem Ausgang des Effektgerätes verbinden muss.

Achtung! Hierfür dürfen nur geschirmte Gitarrenkabel verwendet werden! Benutzen Sie niemals ungeschirmte Laufsprecherkabel.

SEND: Dies ist der Ausgang der Effektschleife, den man mit dem Eingang des Effektgerätes verbinden muss.

4. FOOT SWITCH-Buchse

Hier kann ein (optionaler) VFS2A Fußtaster angeschlossen werden, mit dem sich der REVERB- und TREMOLO-Effekt ein- und ausschalten halten.

5. MAINS INPUT

Hier muss das beiliegende Netzkabel angeschlossen werden. Die vorausgesetzte Netzspannung wird auf der Geräterückseite erwähnt. Überprüfen Sie vor Herstellen des Netzanschlusses und Einschalten des Verständerkers, ob er mit der am Einsatzort angebotenen Netzspannung betrieben werden darf. Wenden Sie sich im Zweifelsfall an ihren VOX-Händler.

TECHNISCHE DATEN

AC30C2X

• Abmessungen (B × T × H): 702 × 265 × 556mm
  Gewicht: 33,4kg
  Ausgangsleistung: 30W RMS an 16Ω
  Lautsprecher: 2x 12" Celestion Alnico Blue (8Ω)
• Eingänge: NORMAL-Buchse ("High" und "Low"), TOP BOOST-Buchse ("High" und "Low"), EFFECT LOOP RETURN-Buchse, FOOTSWITCH-Buchse
• Ausgabe: External SP-Buchse, Extension SP-Buchse, EFFECT LOOP SEND-Buchse
  Sonderzubehör: VFS2A-Fußtaster

AC30C2

• Abmessungen (B x T x H): 702 x 265 x 556mm
  Gewicht: 32,2kg
  Ausgangsleistung: 30W RMS an 16Ω
• Lautsprecher: 2x 12" Celestion G12M Greenback (8Ω)
• Eingänge: NORMAL-Buchse („High" und „Low”), TOP BOOST-Buchse („High" und „Low”), EFFECT LOOP RETURN-Buchse, FOOTSWITCH-Buchse
• Ausgabe: External SP-Buchse, Extension SP-Buchse, EFFECT LOOP SEND-Buchse
  Sonderzubehör: VFS2A-Fußtaster

AC15C1X

Abmessungen (B x T x H): 602 x 265 x 456mm
Gewicht: 22,6kg
Ausgangsleistung: 15W RMS an 16
Lautsprecher: 1x 12" Celestion Alnico Blue (15Ω)
Eingänge: NORMAL-Eingang, TOP BOOST-Eingang, FOOTSWITCH-Buchse
Ausgange: Anschluss fur eine externe Box, Anschluss fur eine Erweiterungsbx
Sonderzubehör: VFS2A-Fußtaster

AC15C2

Abmessungen (B x T x H): 702 x 265 x 556mm
Gewicht: 30,2kg
Ausgangsleistung: 15W RMS an 16
- Lautsprecher: 2x 12" Celestion G12M Greenback (8Ω)
Eingänge: NORMAL-Eingang, TOP BOOST-Eingang, FOOTSWITCH-Buchse
- Ausgabe: Anschluss für eine externe Box, Anschluss für eine Erweiterungsbox
Sonderzubehör: VFS2A-Fußtaster

AC15C1

Abmessungen (B x T x H): 602 x 265 x 456mm
Gewicht: 22kg
Ausgangsleistung: 15W RMS an 16Ω
Lautsprecher: 1x 12" Celestion G12M Greenback (16Ω)
Eingänge: NORMAL-Eingang, TOP BOOST-Eingang, FOOTSWITCH-Buchse
Ausgange: Anschluss fur eine externe Box, Anschluss fur eine Erweiterungsbx
Sonderzubehör: VFS2A-Fußtaster

* Anderungen der technischen Daten und des Designs ohne vorherige Ankündigung vorbehalten.

WICHTIGER HINWEIS FÜR Kunden

Dieses Produkt wurde unter strenger Beachtung von Spezifikationen und Spannungsanforderungen hergestellt, die im Bestimmungsland gelten. Wenn Sie diesen Produkt über das Internet, per Postversand und/oder mit Telefonischer Bestellung gekauft haben, müssen Sie bestätigten, dass diesen Produkt für Ihr Wohngebiet ausgelegt ist.

WARNING: Verwendung dieseres Produkts in einem anderen Land als dem, für das es bestimmt ist, verwendet wird, kann gefährlich sein und die Garantie des Herstellers oder Importeurs hinfällig halten werden.itte bewahren Sie diese Quittung als Kaufbeleg auf, da andernfalls das Produkt von der Garantie des Herstellers oder Importeurs ausgeschlossen werden kann.
