BEDIENUNGSANLEITUNG CAS4400BT PX1581 CREASONO

Ihr neues Autoradio 6

Wichtige Hinweise zu Beginn......7

Sicherheitshinweise & Gewährleistung......7

Wichtige Hinweise zur Entsorgung....7

Konformitätserklärung 8

Produktübersicht 9

Montage....10

Elektrischer Anschluss.... 11

ISO-Sytemstecker 11

Anschaltplan....12

Bedienelement

Funktionstasten auf dem Bedienelement....13

„Ein/Aus“-Taste 13

„BAND“-Taste 13

„MODE“-Taste 13

„MUTE“-Taste 14

Pfeiltasten....14

Drehknopf....14

„APS“-Taste 15

„EQ“-Taste 15

„RES“-Taste....15

"CLK"-Taste 15

Display 15

SD-Kartenslot....15

AUX IN....15

USB-Port....16

Fernbedienung.... 17

Funktionstasten auf der Fernbedienung....18

„Ein/Aus“-Taste....18

„MODE“-Taste”....18

„Play-/Pause“-Taste 18

„MUTE“-Taste 18

„LOUD“-Taste....18

„EQ“-Taste 18

„VOL+/VOL-“-Taste 18

„LOC“-Taste....18

„ST/MO“-Taste 18

„Anrufen“-Taste 19

„REDIAL“-Taste....19

„Auflegen“-Taste 19

„DELETE“-Taste....19

„TA“-Taste 19

„AF“-Taste....19

„PTY“-Taste 19

„DISP“-Taste 20

Zifferntasten....20

„AMS“-Taste....21

„V-SEL/MENU“-Taste 21

„SEEK“-Tasten....21

„BAND“-Taste....21

DAB+ Funktionen 22

Technische Daten 23

Informationen und Antworten auf häufige Fragen (FAQs) zu vielen unserer Produkte sowie ggfs. aktualisierte Handbücher finden Sie auf der Internetseite:

www.creasono.de

Geben Sie dort im Suchfeld die Artikelnummer oder den Artikelnamen ein.

IHR NEUES AUTORADIO

Sehr geehrte Kundin, sehr geehrter Kunde,

wir danken Ihnen für den Kauf dieses DAB-MP3-Autoradios. Mit ihm können Sie unterwegs bequem das Programm der digitalen Radiosender genießen.

Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch und befolgen Sie die Hinweise und Tipps, damit Sie Ihr neues Produkt optimal einsetzen können.

Lieferumfang

• DAB-Autoradio
- Einbaurahmen
- Montage-Schlüssel
- Fernbedienung
- Bedienungsanleitung

Produkteigenschaften

• AM/FM/DAB-Radio
- USB-Anschluss
- SD-Kartenslot
- Bluetooth

WICHTIGE HINWEISE ZU BEGINN

Sicherheitshinweise

• Diese Bedienungsanleitung dient dazu, Sie mit der Funktionsweise dieses Produktes vertraut zu machen. Bewahren Sie diese Anleitung daher gut auf, damit Sie jederzeit darauf zugreifen können.
• Bitte verwenden Sie das Produkt nur in seiner bestimmungsgemäßen Art und Weise. Eine anderweitige Verwendung führt eventuell zu Beschädigungen am Produkt oder in der Umgebung des Produktes.
• Ein Umbauen oder Verändern des Produktes beeinträchtigt die Produktsicherheit. Achtung Verletzungsgefahr!
• Öffnen Sie das Produkt niemals eigenmächtig. Führen Sie Reparaturen nie selber aus!
• Behandeln Sie das Produkt sorgfältig. Es kann durch Stöße, Schläge oder Fall aus bereits geringer Höhe beschädigt werden.
• Halten Sie das Produkt fern von Feuchtigkeit und extremer Hitze.
• Tauchen Sie das Produkt niemals in Wasser oder andere Flüssigkeiten.
• Technische Änderungen und Irrtümer vorbehalten!

Wichtige Hinweise zur Entsorgung

Dieses Elektrogerät gehört nicht in den Hausmüll. Für die fachgerechte Entsorgung wenden Sie sich bitte an die öffentlichen Sammelstellen in Ihrer Gemeinde.

Einzelheiten zum Standort einer solchen Sammelstelle und über ggf. vorhandene Mengenbeschränkungen pro Tag/Monat/Jahr entnehmen Sie bitte den Informationen der jeweiligen Gemeinde.

Konformitätserklärung

Hiermit erklärt PEARL.GmbH, dass sich das Produkt PX-1581 in Übereinstimmung mit der EMV-Richtlinie 2004/108/EG und der Niederspannungsrichtlinie 2006/95/EG befindet.

Kulich, A.

Qualitätsmanager

Dipl. Ing. Andreas Kurtasz

12.01.2016

Die ausführliche Konformitätserklärung finden Sie unter www.pearl.de/support. Geben Sie dort im Suchfeld die Artikelnummer PX-1581 ein.

CE

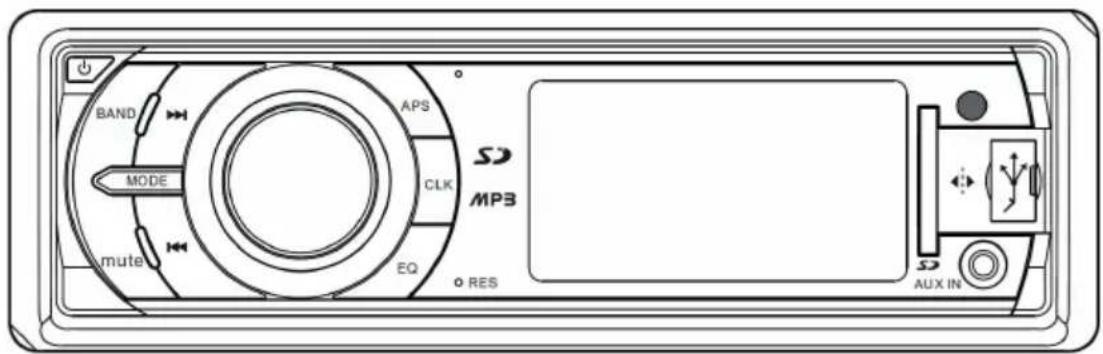

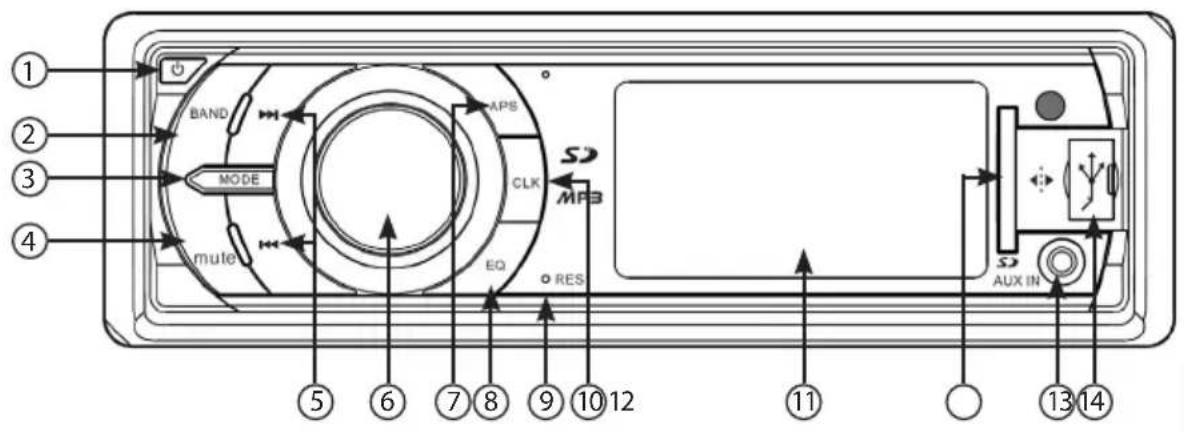

PRODUKTÜBERSICHT

Die folgende Grafik bietet Ihnen eine Übersicht des Bedienelements und der darauf befindlichen Tasten. Die Funktionen der Tasten werden auf den folgenden Seiten unter dem Menüpunkt „Bedienelement“ (Seite 14) näher beschrieben.

1 2 3 4 BAND MODE mute APS CLK EQ RES SD MP3 5 6 7 8 9 10 11 13 14 SD AUX IN

1. Ein/Aus-Taste
2. „BAND“-Taste
3. „MODE“-Taste
4. „MUTE“-Taste
5. Pfeiltasten: „ und „
6. Drehknopf (Multifunktionstaste)
7. „APS“-Taste
8. „EQ“-Taste
9. „RES“-Taste
10. „CLK"-Taste
11. Display
12. SD-Kartenslot
13. AUX-IN-Anschluss
14. USB-Port

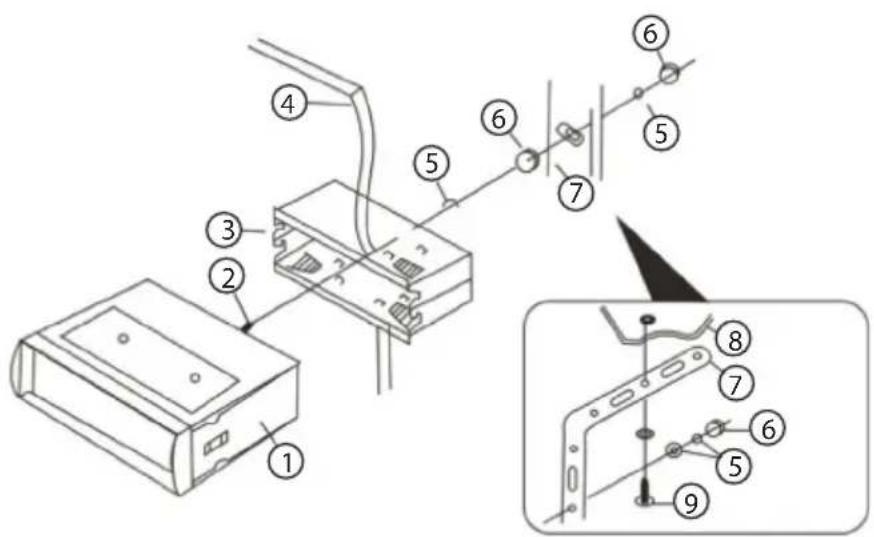

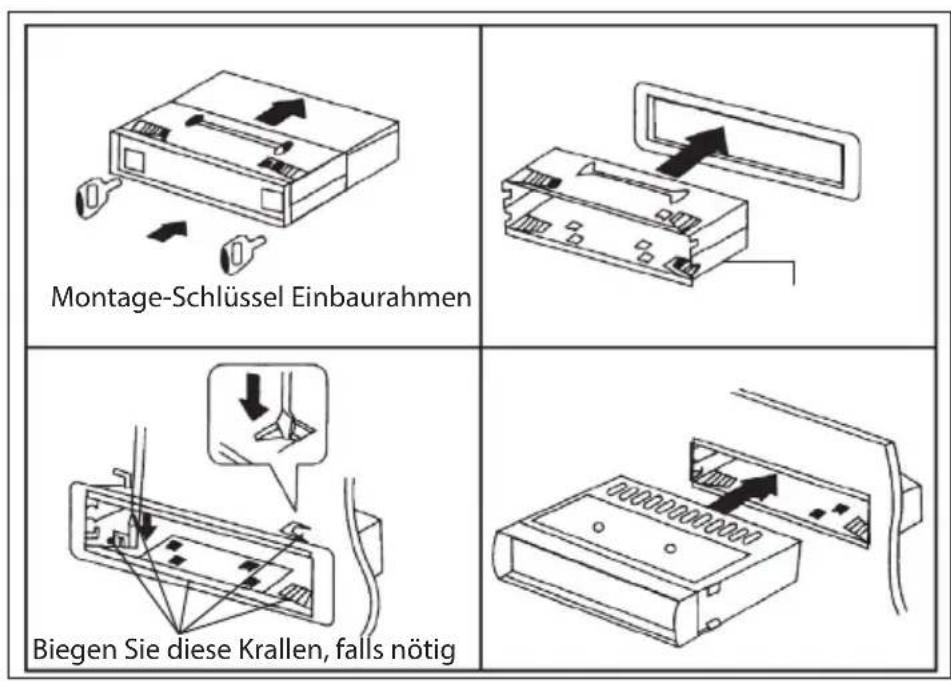

Montage

ACHTUNG:

Lassen Sie den Einbau des Autoradios nur von qualifiziertem Fachpersonal vornehmen. Beim Einbau außerhalb einer Vertragswerkstatt erlischt gegebenenfalls der Gewährleistungsanspruch gegenüber dem Fahrzeughersteller.

1. Haupteinheit
2. Sechskant-Bolzen (M5 x 15)
3. Einbaurahmen
4. Instrumententafel

5. Federscheibe

6. Sechskant-Mutter

7. Hintere Halterung
8. Fahrzeuggehäuse
9. Blechschraube (5 x 15)

Elektrischer Anschluss

• Der Anschluss sollte von einer Fachkraft durchgeführt werden. Der Minuspol der Fahrzeugbatterie muss während des Anschlusses abgeklemmt werden, um Schäden durch Kurzschlüsse am Gerät zu vermeiden.
• Bitte beachten Sie, dass Standard-Prüflampen zu hohe Ströme aufnehmen und so die Bordelektronik beschädigen können. Verwenden Sie daher zum Überprüfen der Spannung an Bordspannungsleitungen nur ein Voltmeter oder eine Diodenprüflampe.
• Achten Sie beim Verlegen der Leitungen darauf, dass sie nicht an scharfen Ecken scheuern oder eingequetscht werden.
• Achten Sie darauf, dass die Lautsprecher richtig gepolt sind, d.h. Plus- und Minuspolbezeichnungen übereinstimmen.
• Achten Sie darauf, dass die verwendeten Lautsprecher ausreichend belastbar sind.
• Schließen Sie niemals Lautsprecher mit einer Lautsprecherimpedanz unter 4 Ohm an.

ISO-Systemstecker

• Dieses Autoradio verfügt über einen ISO-Systemstecker. Sollte Ihr Fahrzeug über einen Systemstecker A und B verfügen, überprüfen Sie die Steckerbelegung und schließen Sie das Autoradio an.
• Sollte die Steckerbelegung unterschiedlich sein, brauchen Sie einen für Ihr Fahrzeug geeigneten Adapter, den Sie im Fachhandel erhalten.
  • Die Belegung Ihres Kfz-Systemsteckers erfahren Sie von Ihrem Kfz-Händler.

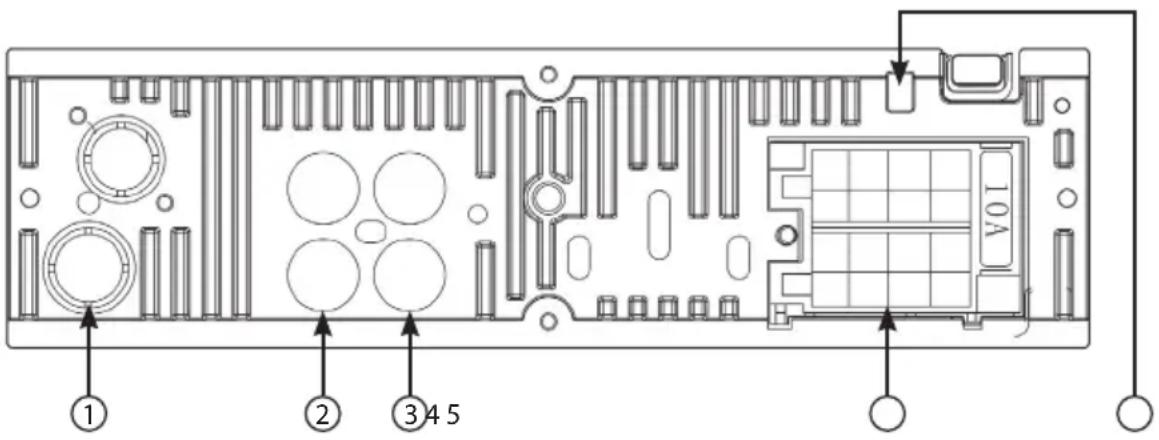

Anschaltplan:

1 2 3 4 5 10A

1. Antennenanschluss
2. Audioausgang hinten (weiß = links, rot = rechts)
3. Audioausgang vorne (weiß = links, rot = rechts)
4. ISO-Steckerbelegung siehe Tabelle
5. DAB-Antennenanschluss

Kabelbelegung:

Kabel (pol) Farbe
Hinterer Lautsprecher (rechts)	(+) blau(-) blau/schwarz
Vorderer Lautsprecher (rechts)	(+) grau(-) grau/schwarz
Vorderer Lautsprecher (links)	(+) weiß(-) weiß/schwarz
Hinterer Lautsprecher (links)	(+) grün(-) grün/schwarz
Zündung rot (12 Volt)
Batterie gelb (12 Volt)
Ausfahrbare Antenne blau/weiß
Masse schwarz

BEDIENELEMENT

Funktionstasten auf dem Bedienelement

Der folgende Abschnitt erklärt die Funktionen der Tasten auf dem Bedienelement. Die Zahlen vor den Tasten beziehen sich auf die Grafik der Produktübersicht (Seite 9) und dienen einer besseren Orientierung.

1. Ein/Aus-Taste

Betätigen Sie die Ein/Aus-Taste einmal, um das Gerät ein- oder auszuschalten.

2. „BAND“-Taste

- Im Musik-Betrieb:

Wenn das Radio Musik, beispielsweise über eine USB- oder SD-Karte abspielt, können Sie das Abspielen der Musik über die „BAND“-Taste pausieren.

- Im Radio-Betrieb:

Ist das Gerät im Radio-Betrieb, können Sie den Radiosender manuell abspeichern. Gehen Sie dazu folgendermaßen vor: Halten Sie die „BAND“-Taste gedrückt. Die Ziffern auf dem LC-Display beginnen zu blinken. Wählen Sie mit den Tasten „ und „ “ den Speicherslot aus

(mögliche Speicherslots: 1 – 6). Das Autoradio speichert den gewählten Radiosender nach 5 Sekunden automatisch unter dem eingestellten Speicherslot ab. Um den Speichervorgang abzubrechen, betätigen Sie die „BAND“-Taste erneut, während die Ziffern auf dem LC-Display blinken.

- Im Bluetooth-Betrieb:

Wenn Sie ein Mobiltelefon mit dem Autoradio verbunden haben und der Bluetooth-Betrieb aktiviert ist, können Sie eingehende Anrufe durch Betätigen der „BAND“-Taste annehmen.

3. „MODE“-Taste

- Moduswahl:

Betätigen Sie die „MODE“-Taste, um zwischen den Audioquellen (z.B. Radio oder USB) durchzuschalten.

- Im Bluetooth-Betrieb:

Ist das Autoradio via Bluetooth mit Ihrem Mobiltelefon verbunden, können Sie über die „MODE“-Taste ein Gespräch beenden.

4. „MUTE“-Taste

Durch Betätigen der „MUTE“-Taste schalten Sie das Autoradio stumm.

5. Pfeiltasten: "knd"

- Im Radio-Betrieb:

Während das Gerät im Radio-Betrieb ist, können Sie über die Pfeiltasten nach einem Radiosender suchen. Halten Sie eine Pfeiltaste gedrückt, um manuell nach einem Sender zu suchen. Starten Sie eine automatische Radiosendersuche, indem Sie eine Pfeiltaste einmal drücken.

- Im Musik-Betrieb:

Wenn Sie Musik über das Autoradio abspielen, können Sie über die „ zum letzten Titel zurück oder über die „ zuhm nächsten Titel springen. Wenn Sie die „ gedrückt halten, spulen Sie das Lied zurück. Halten Sie die „ gedrückt, um vorzuspulen.

6. Drehknopf

Mit dem Drehknopf können Sie die Lautstärke anpassen. Drehen Sie ihn nach links, um die Lautstärke zu verringern oder nach rechts, um sie zu erhöhen.

• Der Drehknopf ist zudem eine Multifunktionstaste:
• Einmal drücken: „BEEP OFF“, aktiviert/deaktiviert den Tastenton
• Zweimal drücken: "TA VOL", Einstellen der RDS-Lautstärke (TA= Traffic Announcement; dt. Verkehrsmeldung)

- Dreimal drücken: "TA OFF", aktiviert/deaktiviert die RDS-Funktion

- Viermal drücken: "TA SEEK", automatische Suche nach RDS-Stationen (RDS = Radio Data System, z.B. Verkehrsfunk)

- Fünfmal drücken: „REG OFF“

- Sechsmal drücken: „AF ON“ (AF = Alternative Frequenz) Beim Verlassen des Empfangsbereichs eines Senders wird automatisch die Frequenz gewechselt.

- Siebenmal drücken: „PTY MODE“, rotieren Sie den Drehknopf, um folgende Einstellungen vorzunehmen: (PTY = Programm Type; dt. Senderkennung) Über die PTY-Funktion können Sie Radiosender nach verschiedenen Kriterien einteilen (z.B. Wetter).

„NEWS – AFFAIRS – INFO – SPORT – EDUCATE – DRAMA – CULTURE – SCIENCE – VARIED – POP M – ROCK- EASY M – LIGHTM – CLASSICS – OTHER M – WEATHER – FINANCE – CHILDREN – SOCIAL – RELIGION – PHONE IN – TRAVEL – LEISURE – DOCUMENT“

- Achtmal drücken: „EON ON“ (Enhanced Other Networks) Ist EON aktiviert, können Sie Verkehrsmeldungen empfangen, auch wenn der momentan gewählte Sender diesen Dienst nicht selbst anbietet.

7. „APS“-Taste:

Betätigen Sie die Taste „APS“ im Radiobetrieb, um zwischen den einzelnen Radiosendern zu wechseln.

Halten Sie die Taste solange gedrückt bis der Suchlauf und der Speichervorgang abgeschlossen sind um automatisch nach Radiosendern zu suchen und diese auch abzuspeichern. Ein Sender ist dann gespeichert wenn eine Programmnummer kurz aufblinkt und dann dauerhaft leuchtet.

8. „EQ“-Taste

Betätigen Sie die „EQ“-Taste, um die Equalizer-Einstellungen vorzunehmen.

• Einmal drücken: „POP“
• Zweimal drücken: „ROCK“
• Dreimal drücken: „Classic“
  • Viermal drücken: „FLAT“
• Fünfmal drücken: Beendet den Equalizer

9. „RES“-Taste

Mit der Reset-Taste können Sie sämtliche Einstellungen des Autoradios auf die Werkseinstellungen zurücksetzen.

10. „CLK"-Taste

• Uhrzeit anzeigen
  Betätigen Sie die Taste „CLK“, um die Uhrzeit auf dem Display anzuzeigen.
• Uhrzeit einstellen

Halten Sie die „CLK“-Taste für 2 Sekunden gedrückt, um die Uhrzeit über den Drehknopf (⑥) einzustellen. Wenn Sie den Drehknopf rotieren, stellen Sie die Zeit ein. Wenn Sie den Drehknopf drücken, wechseln Sie von der Stundenanzeige zur Minutenanzeige.

11. Display

Das LC-Display dient der Anzeige von Informationen.

12. SD-Kartenslot

Stecken Sie eine SD-Karte in den SD-Kartenslot, um z.B. Musik direkt von der Speicherkarte abzuspielen.

13. AUX IN

Über den AUX-IN-Anschluss können Sie andere externe Wiedergabe-Geräte mit dem Autoradio verbinden.

14. USB-Port

Stecken Sie einen USB-Stick in den USB-Port, um beispielsweise Musik direkt vom Speicherstick abzuspielen.

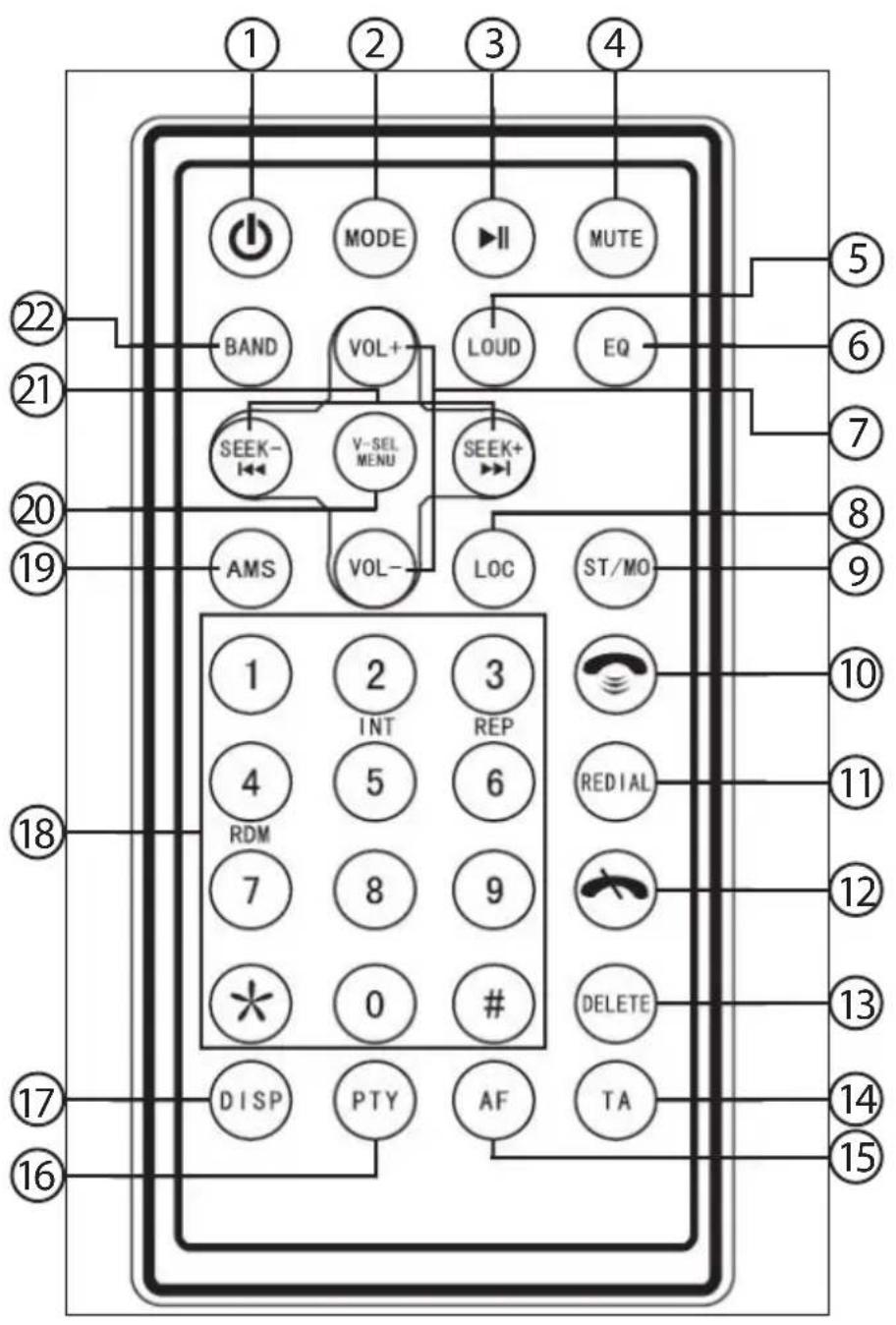

FERNBEDIENUNG

① ② ③ ④ MODE MUTE BAND VOL+ LOUD EQ SEEK- V-SEL MENU SEEK+ AMS VOL- LOC ST/MO 1 2 3 INT REP 4 5 6 REDIAL RDM 7 8 9 *0 DELETE DISP PTY AF TA ② ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ㉑ ㉒ ㉓ ㉔ ㉕ ㉖ ㉗

1. Ein/Aus-Taste
2. „MODE"-Taste
3. "Taste
4. „MUTE-“Taste
5. „LOUD“-Taste
6. „EQ“-Taste
7. „VOL+ / VOL-“-Taste
8. „LOC"-Taste
9. „ST/MO“-Taste
10. " Taste

11. „REDIAL“-Taste

12. "Taste

13. „DELETE“-Taste
14. „TA“-Taste
15. „AF“-Taste
16. „PTY“-Taste
17. „DISP“-Taste
18. Zifferntasten
19. „AMS“-Taste
20. „V-SEL/MENU"-Taste
21. „SEEK"-Tasten
22. „BAND"-Taste

Funktionstasten auf der Fernbedienung

Der folgende Abschnitt erklärt die Funktionen der Tasten auf der Fernbedienung. Die Zahlen vor den Tasten beziehen sich auf die Grafik der Fernbedienung (Seite 18) und dienen der besseren Orientierung.

1. Ein/Aus-Taste

- Betätigen Sie die Ein/Aus-Taste, um das Autoradio ein- oder auszuschalten.

2. „MODE“-Taste

Betätigen Sie die „MODE“-Taste, um zwischen den Audioquellen (z.B. Radio oder USB) durchzuschalten.

3. „Play/Pause“-Taste

Wenn Sie einen Musiktitel von einem Speichermedium abspielen, können Sie ihn über die „Play/Pause“-Taste starten oder pausieren.

4. „MUTE“-Taste

Durch Betätigen der „MUTE“-Taste schalten Sie das Autoradio stumm.

5. „LOUD“-Taste

Mit der „LOUD“-Taste nehmen Sie die Loudness-Einstellungen (Lautstärkewahrnehmung) vor.

6. „EQ“-Taste

Betätigen Sie die „EQ“-Taste, um zwischen den verschiedenen Equalizer-Einstellungen zu wechseln. Folgende Auswahlmöglichkeiten stehen Ihnen zur Verfügung: „POP“, „CLASSIC“, „FLAT“, „ROCK“, „DSP OFF“ (= Equalizer ausgeschaltet).

7. „VOL+ / VOL-“-Tasten

Betätigen Sie die Taste „VOL +“, um die Lautstärke zu erhöhen oder „VOL-“, um die Lautstärke zu verringern.

8. „LOC"-Taste

Betätigen Sie die „LOC“-Taste, um die Wellen-Reichweite des Autoradios einzustellen.

9. „ST/MO“-Taste

Über die „ST/MO“-Taste wechseln Sie zwischen Stereo (zwei oder mehr Audiokanäle) und Mono (ein Audiokanal).

1. „ Taste (Anrufen)

Betätigen Sie die grüne Telefonhörer-Taste, um einen eingehenden Anruf von Ihrem Mobiltelefon anzunehmen.

Beachten Sie, dass Ihr Mobiltelefon dafür mit dem Autoradio via Bluetooth verbunden sein muss. Schalten Sie die Bluetooth-Funktion auf Ihrem Mobiltelefon ein und suchen Sie nach verfügbaren Geräten. Wählen Sie das Gerät „car BT“ aus und geben Sie das Passwort „0000“ ein, um Ihr Mobiltelefon mit dem Autoradio zu verbinden.

1. „REDIAL“-Taste

Stellt ein Gespräch mit der zuletzt gewählten Rufnummer her. Funktioniert nur im Bluetooth-Modus.

1. „ -Taste (Auflegen)

Betätigen Sie die rote Telefonhörer-Taste, um das aktuelle Gespräch zu beenden.

Funktioniert nur im Bluetooth-Modus.

1. „DELETE“-Taste

Löschen.

1. „TA“-Taste

Betätigen Sie die „TA“-Taste im Radiomodus, um eine automatische Suche nach RDS-Stationen zu starten beziehungsweise zu stoppen. Halten Sie die „TA“-Taste für „REG OFF“ einige Sekunden gedrückt.

1. „AF“-Taste

Betätigen Sie die „AF“-Taste im Radiomodus, um den RDS-Modus ein- oder auszuschalten. Halten Sie die „AF“-Taste gedrückt, um den EON-Modus einzuschalten.

1. „PTY“-Taste

Betätigen Sie die „PTY“-Taste, um die RDS-Einstellungen (Radio Data System) anzuzeigen.

Über die Tasten „SEEK +“ und „SEEK -“ können Sie durch die verschiedenen Untermenüs schalten.

Untermenü: MUSIC

Betätigen Sie die „PTY“-Taste einmal. Auf dem Display wird „MUSIC“ angezeigt. Im momentan angezeigten Untermenü nehmen Sie die Einstellungen über die Zifferntasten 1 bis 6 vor.

- Betätigen Sie die Taste „1“, um zwischen den Einstellungen „POP M“ und „ROCK M“ zu wechseln.

• Betätigen Sie die Taste „2“, um zwischen den Einstellungen „EASY M“ und „LIGHT M“ zu wechseln.
• Betätigen Sie die Taste „3“, um zwischen den Einstellungen „CLASSICS“ und „OTHER M“ zu wechseln.
• Betätigen Sie die Taste „4“, um zwischen den Einstellungen „JAZZ M“ und „COUNTRY“ zu wechseln.
• Betätigen Sie die Taste „5“, um zwischen den Einstellungen „NATION M“ und „OLDIES M“ zu wechseln.
• Betätigen Sie die Taste „6“, um die Einstellung „FOLK M“ auszuwählen.

Untermenü: „SPEECH“

Betätigen Sie die „PTY“-Taste zweimal. Auf dem Display wird „SPEECH“ angezeigt. Im momentan angezeigten Untermenü nehmen Sie die Einstellungen über die Zifferntasten 1 bis 6 vor.

• Betätigen Sie die Taste „1“, um zwischen den Einstellungen „NEWS“, „AFFAIRS“ und „INFO“ zu wechseln.
• Betätigen Sie die Taste „2“, um zwischen den Einstellungen „SPORT“, „EDUCATE“ und „DRAMA“ zu wechseln.
• Betätigen Sie die Taste „3“, um zwischen den Einstellungen „CULTURE“, „SCIENCE“ und „VARIED“ zu wechseln.
• Betätigen Sie die Taste „4“, um zwischen den Einstellungen „WEATHER“, „FINANCE“ und „CHILDREN“ zu wechseln.
• Betätigen Sie die Taste „5“, um zwischen den Einstellungen „SOCIAL“, „RELIGION“ und „PHONE IN“ zu wechseln.
• Betätigen Sie die Taste „6“, um zwischen den Einstellungen „TRAVEL“, „LEISURE“ und „DOCUMENT“ zu wechseln.

Betätigen Sie „PTY“-Taste dreimal, um die PTY-Einstellungen zu deaktivieren. Auf dem Display wird „PTY OFF“ angezeigt.

17. „DISP“-Taste

Uhrzeit einstellen: Betätigen Sie die „DISP“-Taste. Stellen Sie die Uhrzeit über die Tasten „VOL+“ und „VOL-“ ein.

18. Zifferntasten

Die Zifferntasten bestehen aus den Tasten 0 bis 9, der „*“-Taste und der „#“-Taste. Einige dieser Tasten sind mehrfach belegt.

Wenn Sie Ihr Mobiltelefon mit dem Autoradio verbunden haben, können Sie eine Rufnummer über die Tasten 0 bis 9 auf der Fernbedienung wählen.

- Taste „1“: Betätigen Sie die Taste 1 im Radio-Modus, um den momentan gewählten Sender abzuspeichern.

- Taste „2/INT“: Betätigen Sie die Taste „2/INT“ im Radio-Modus, um den momentan gewählten Sender abzuspeichern. Im Musik-Modus können Sie über die Taste „2/INT“ durch die Liste der verfügbaren Musiktitel stöbern.

- Taste „3/RPT“: Betätigen Sie die Taste „3/RPT“ im Radio-Modus, um den momentan gewählten Sender abzuspeichern. Im Musik-Modus können Sie den Wiederholungs-Modus aktivieren.

- Taste „4/RDM“: Betätigen Sie die Taste „4/RDM“ im Radio-Modus, um den momentan gewählten Sender abzuspeichern. Im Musik-Modus können Sie die zufällige Wiedergabe von Musiktiteln aktivieren.

- Taste „5“: Betätigen Sie die Taste „5“ im Radio-Modus, um den momentan gewählten Sender abzuspeichern. Alternativ springen Sie im Musik-Modus 10 Musiktitel zurück.

- Taste „6“: Betätigen Sie die Taste „6“ im Radio-Modus, um den momentan gewählten Sender abzuspeichern. Alternativ springen Sie im Musik-Modus 10 Musiktitel vor.

- Taste „*“: Im Bluetooth-Betrieb gehen Sie über die „*“-Taste zum übergeordneten Menü zurück.

- Taste „#“: Im Bluetooth-Betrieb gehen Sie über die „#“-Taste zum Hauptmenü zurück.

1. „AMS“-Taste

- Radio-Modus: Betätigen Sie die „AMS“-Taste, um den gewählten Radiosender abzuspeichern.

• DAB-Modus: Automatische Sendersuche

- Play-Modus: „AMS“ mit „VOL+/VOL-“-Taste, um zum nächsten/vorherigen Musiktitel zu springen

1. „V-SEL/MENU“-Taste

Folgende Optionen stehen Ihnen zur Verfügung: „BAS“, „TRE“, „BAL“, „FAD“. Sie entsprechenden folgenden Einstellungen:

• „BAS“: Bassregelung
  • „TRE“: Höhenregelung
• „BAL“: Lautstärkeverteilung links/rechts

• „FAD“: Lautstärkeverteilung vorne/hinten

• „SEEK“-Tasten

Siehe Bedienelement (Seite 15, Punkt⑤)

1. „BAND“-Taste

Schaltet zwischen den DAB-Modi um.

DAB+ Funktionen:

Wechseln Sie über die „BAND“-Taste in den DAB-Modus. Wenn Sie ein DAB-Signal empfangen, erscheint auf dem Display des Autoradios „Scanning“.

Im DAB-Modus stehen Ihnen folgende Funktionen zur Verfügung, die Sie über die Fernbedienung anwählen können.

Die Meldung „Scanning“ erscheint so lange auf dem Display bis Sie einen Sendersuchlauf gestartet haben und diese dann auch gespeichert wurden.

• Betätigen Sie die Taste 1-6 auf der Fernbedienung, um den Radiosender auszuwählen, der im Speicherslot 1-6 hinterlegt ist. Halten Sie die Taste 1-6 auf der Fernbedienung gedrückt, um den aktuell gewählten Radiosender auf den Speicherslot 1-6 abzuspeichern.
• Betätigen Sie die Taste „>>“ auf der Fernbedienung, um den nächsten Speicherslot auszuwählen.
• Betätigen Sie die Taste „<<“ auf der Fernbedienung, um den vorherigen Speicherslot auszuwählen.
• Betätigen Sie die „APS“-Taste, um die DAB-Sender automatisch zu suchen und abzuspeichern. Insgesamt sind 18 DAB-Sender voreingestellt.
• Betätigen Sie die „BAND“-Taste, um zwischen DAB1, DAB2 und DAB3 zu wechseln.
• Betätigen Sie die „CLK“-Taste um zwischen „Ensemble long label“, „Frequency label“, „Frequency at present“, PTY, DLS, „Receive time of DAB“, „Signal Strength“ und „Signal quality“ zu wechseln.

HINWEIS: Dieses Autoradio unterstützt die Radio-Formate MP3, WMA, APE, FLAC und WAV.

Technische Daten

FM-Tuner:

Frequenzbereich: 87,5 – 108 MHz

Mittelfrequenz: 10,7 MHz +/- 0,3%

Rauschabstand: 50 dB

Rausch-Empfindlichkeit: 10 dB

AM-Tuner:

Frequenzbereich: 522 – 1620 MHz

Mittelfrequenz: 455 MHz +/- 5%

Rauschabstand: 45 dB

Rausch-Empfindlichkeit: 40 dB

USB/SD:

Durchlassbereich: 20 Hz – 20 KHz

Rauschabstand: >50 dB

Klirrfaktor: < 3% (1 KHz)

Andere:

Maximale Ausgangsleistung: 4 x 45 Watt

Stromversorgung: 11 – 15 Volt

Lautsprecherimpedanz: 4 – 8 Ohm / Kanal

Maße: 177 x 90 x 50 Millimeter

Gewicht: 0,88 kg

Importiert von: PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen

© REV2 / 13.01.2016 - MB//SL//VW

S

CREASONO™

BAND MODE mute APS CLK EQ MP3 RES SD SD AUX IN

Autoradio MP3 DAB

Autoradio MP3 DAB

TABLE DES MATIÈRES
