CAS-4370 PX-1690 - Autoradio CREASONO - Kostenlose Bedienungsanleitung

Produkttyp	Autoradio
Marke	Creasono
Modell	CAS-4370 PX-1690
Abmessungen (B x H x T)	182 x 52 x 120 mm
Gewicht	1,75 kg
Stromversorgung	14,4 V DC
Ausgangsleistung	4 x 45 W
Bluetooth-Profile	HFP, A2DP, AVRCP
Unterstützte Audioformate	MP3, WMA (mit ID3-Tags)
Tunerbereiche	FM: 87,5 – 108,0 MHz; AM: 520 – 1620 kHz
RDS-Funktionen	PTY, TA, AF, EON, REG
Anschlüsse (Front)	AUX (3,5-mm-Klinke), SD-Kartenslot, USB-Port
Anschlüsse (Rückseite)	4x Audio-Cinch, Radioantenne, ISO-Stecker
Senderspeicher	6 (pro Wellenbereich)
Equalizer-Voreinstellungen	Rock, Pop, Jazz, Klassik, Flat
Fernbedienung	Infrarot-Fernbedienung mit Knopfzelle CR2025
Abnehmbares Bedienteil	Ja, inklusive Etui
App-Unterstützung	Radioview 7032 (Android) und Radioview 1012 (iOS)
Zubehör im Lieferumfang	Montagerahmen, Fernbedienung, Antennenadapter, ISO-Adapter, Bedienteiletui
Betriebsanleitung	Ja (48 Seiten, Deutsch)

Häufig gestellte Fragen - CAS-4370 PX-1690 CREASONO

Wie schließe ich das Autoradio an mein Fahrzeug an?

Verwenden Sie den mitgelieferten ISO-Adapter. Schließen Sie das schwarze Massekabel an den Minuspol der Batterie an. Achten Sie auf korrekte Polung der Lautsprecher. Lassen Sie den Einbau ggf. von einem Fachmann durchführen.

Wie kopple ich mein Smartphone per Bluetooth?

Schalten Sie das Radio ein. Aktivieren Sie Bluetooth auf Ihrem Smartphone und wählen Sie 'CAS-4370app' aus der Geräteliste. Bei PIN-Abfrage geben Sie '0000' ein.

Wie speichere ich Radiosender?

Wählen Sie einen Sender, halten Sie eine der Zifferntasten (1-6) für länger als 2 Sekunden gedrückt. Die gespeicherte Sendernummer erscheint im Display.

Die Fernbedienung funktioniert nicht mehr. Was tun?

Ersetzen Sie die Knopfzelle (Typ CR2025, 3V) im Batteriefach an der Unterseite der Fernbedienung. Achten Sie auf die richtige Polarität.

Kann ich Musik über USB oder SD-Karte abspielen?

Ja. Stecken Sie einen USB-Stick oder eine SD-/MMC-Karte (bis 32 GB) ein. Das Radio wechselt automatisch in den USB-/SD-Modus und gibt MP3-/WMA-Dateien wieder.

Wie stelle ich die Uhrzeit ein?

Drücken Sie die DISP-Taste, um die Uhrzeit anzuzeigen. Halten Sie sie 2 Sekunden gedrückt. Drehen Sie den Multifunktionsregler: im Uhrzeigersinn für Stunden, gegen den Uhrzeigersinn für Minuten.

Das Gerät reagiert nicht mehr. Was kann ich tun?

Führen Sie einen Reset durch: Drücken Sie die Reset-Taste mit einer Büroklammer. Alle persönlichen Einstellungen gehen dabei verloren.

Wie ändere ich die Displayfarbe?

Halten Sie den Multifunktionsregler 2 Sekunden gedrückt, navigieren Sie zu 'CLR' und drehen Sie den Regler, um zwischen Auto, Blau, Grün, Cyan, Rot, Lila, Gelb zu wählen.

Kann ich mein iPhone/iPod anschließen?

Ja. Verbinden Sie das Gerät über ein USB-Kabel mit dem USB-Anschluss. Die Bedienung erfolgt dann über das Radio.

Gibt es eine App zur Steuerung?

Ja. Laden Sie die kostenlose App 'Radioview 7032' (Android) oder 'Radioview 1012' (iOS) herunter. Stellen Sie eine Bluetooth-Verbindung her und steuern Sie das Radio über Ihr Smartphone.

BEDIENUNGSANLEITUNG CAS-4370 PX-1690 CREASONO

mit App-Fernbedienung/Bluetooth/SD/USB

PX-1690-675

INHALTSVERZEICHNIS

Ihr neues Autoradio....5

Lieferumfang....5

Wichtige Hinweise zu Beginn 6

Sicherheitshinweise ....6

Sicherheitshinweise zur Benutzung des Autoradios im Straßenverkehr......6

Wichtige Hinweise zur Entsorgung....7

Wichtige Hinweise zu Knopfzellen und deren Entsorgung ....7

Konformitätserklärung......8

Produktdetails 9

Autoradio....9

Fernbedienung....10

Bedienelement und Funktionen....11

Fernbedienung und Funktionen....14

Montage....17

Hinweise zum Einbau....17

Einbau ....18

Ausbau....19

Bedienelement....20

Bedienelement einfügen 20

Bedienelement abnehmen 20

ISO-10487-Anschluss....21

PIN-Belegung des ISO-Anschlusses 22

Verwendung 24

Ein- und ausschalten, stumm schalten 24

Lautstärke einstellen....24

Bass, Höhen und Fade einstellen ....24

Sonstige Einstellungen 25

INHALTSVERZEICHNIS

DEU

Radio 28

Sendersuche....28

Sender speichern und abrufen 28

Batteriewechsel 29

MP3/WMA-Dateien wiedergeben 30

Aux-Anschluss 31

iPod/iPhone anschließen....32

Bluetooth-Funktion 33

App 34

Android....35

iOS....40

Technische Daten....45

©01/2014 - HSc/EX:AnG//KB/RC//VW-EF

Sehr geehrte Kundin, sehr geehrter Kunde,

vielen Dank für den Kauf dieses Autoradios. Mit der kostenlosen App „Radioview 7032“ (Android) und „Radioview 1012“ (iOS) können Sie das USB-Radio über den Touchscreen Ihres Smartphones oder Tablets mühelos bedienen. Das Display bietet Ihnen sechs Direktwahlknöpfe zum Anwählen Ihrer Lieblings-Radiosender. Und dank RDS stehen Ihnen immer aktuelle Informationen zu Sender und Programmen zur Verfügung.

Bitte lesen Sie diese Bedienungsanleitung und befolgen Sie die aufgeführten Hinweise und Tipps, damit Sie Ihr neues USB-Radio optimal einsetzen können.

Lieferumfang

• Etui für Bedienelement
• Montagezubehör
- Einbaurahmen
- Fernbedienung
- Antennen-Adapter
• ISO-Anschlussadapter
• Bedienungsanleitung

Zusätzlich benötigt:

iOS- oder Android-Smartphone, App „Radioview 7032“ (Android) oder „Radioview 1012“ (iOS)

Sicherheitshinweise

• Diese Bedienungsanleitung dient dazu, Sie mit der Funktionsweise dieses Produktes vertraut zu machen. Bewahren Sie diese Anleitung daher stets gut auf, damit Sie jederzeit darauf zugreifen können.
• Ein Umbauen oder Verändern des Produktes beeinträchtigt die Produktsicherheit. Achtung Verletzungsgefahr!
• Öffnen Sie das Produkt niemals eigenmächtig. Führen Sie Reparaturen nie selbst aus!
• Behandeln Sie das Produkt sorgfältig. Es kann durch Stöße, Schläge oder Fall aus bereits geringer Höhe beschädigt werden.
  • Halten Sie das Produkt fern von Feuchtigkeit und extremer Hitze.
• Tauchen Sie das Produkt niemals in Wasser oder andere Flüssigkeiten.
• Technische Änderungen und Irrtümer vorbehalten!

Sicherheitshinweise zur Benutzung des Autoradios im Straßenverkehr

• Sicherheit hat im Straßenverkehr höchste Priorität! Machen Sie sich deshalb unbedingt schon vor dem Beginn einer Fahrt mit der Bedienung Ihres Autoradios vertraut. Während der Fahrt darf der Fahrer das Radio ausschließlich dann bedienen, wenn es die Verkehrslage gefahrenlos zulässt. Die Straßenverkehrsordnung muss eingehalten werden.
• Stellen Sie zu Beginn der Fahrt eine angemessene Lautstärke ein. Akustische Warnsignale wie Hupen oder Sirenen müssen rechtzeitig gehört werden können.

WICHTIGE HINWEISE ZU BEGINN

Wichtige Hinweise zur Entsorgung

Dieses Elektrogerät gehört nicht in den Hausmüll. Für die fachgerechte Entsorgung wenden Sie sich bitte an die öffentlichen Sammelstellen in Ihrer Gemeinde.

Einzelheiten zum Standort einer solchen Sammelstelle und über ggf. vorhandene Mengenbeschränkungen pro Tag/Monat/Jahr entnehmen Sie bitte den Informationen der jeweiligen Gemeinde.

Wichtige Hinweise zu Knopfzellen und deren Entsorgung

Knopfzellen gehören NICHT in den Hausmüll. Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Knopfzellen zur fachgerechten Entsorgung zurückzugeben.

Sie können Ihre Knopfzellen bei den öffentlichen Sammelstellen in Ihrer Gemeinde abgeben oder überall dort, wo Knopfzellen der gleichen Art verkauft werden.

• Verwenden Sie immer Knopfzellen desselben Typs zusammen und ersetzen Sie immer alle Knopfzellen im Gerät zur selben Zeit!
• Achten Sie unbedingt auf die richtige Polarität der Knopfzellen. Falsch eingesetzte Knopfzellen können zur Zerstörung des Gerätes führen – Brandgefahr.
• Versuchen Sie nicht, Knopfzellen zu öffnen und werfen Sie Knopfzellen nicht in Feuer.
• Knopfzellen, aus denen Flüssigkeit austritt, sind gefährlich. Berühren Sie diese nur mit geeigneten Handschuhen.
• Knopfzellen gehören nicht in die Hände von Kindern.
• Nehmen Sie die Knopfzellen aus dem Gerät, wenn Sie es für längere Zeit nicht benutzen.

Konformitätserklärung

Hiermit erklärt PEARL.GmbH, dass sich das Produkt PX-1690 in Übereinstimmung mit der R&TTE-Richtlinie 99/5/EG, der EMV-Richtlinie 2004/108/EG und der RoHS-Richtlinie 2011/65/EU befindet.

PEARL.GmbH, PEARL-Str. 1-3, 79426 Buggingen, Deutschland

Michael A.

Leiter Qualitätswesen Dipl.-Ing. (FH) Andreas Kurtasz 06.09.2013

Die ausführliche Konformitätserklärung finden Sie unter www.pearl.de. Klicken Sie unten auf den Link Support (Handbücher, FAQs, Treiber & Co.). Geben Sie anschließend im Suchfeld die Artikelnummer PX-1690 ein.

Importiert von: PEARL.GmbH PEARL-Str. 1 – 3 79426 Buggingen Deutschland

Autoradio

DEU

1. Ein/Aus-Taste
2. Pfeiltasten
3. EQ-Taste
4. Infrarot-Empfänger
5. Display
6. Eject-Taste
7. USB-Slot
8. Display-Taste
9. Zifferntasten
10. AUX-Anschluss
11. Mono/Stereo-Taste
12. Band-Taste
13. Multifunktionsregler
14. Modus-Taste
15. AS-Taste
16. Reset
17. SD-MMC-Kartenslot

DEU

Fernbedienung

1. Stumm-Taste
2. Lautstärke(+)/(-)-Tasten
3. Display-Taste
4. Sendersuchlauf-Taste
5. Ein/Aus-Taste
6. Mono/Stereo-Taste
7. Pfeiltaste ▶

8. Pfeiltaste

9. Band-Taste

10. AMS-Taste (Automatischer Sendersuchlauf)
11. Zifferntasten
12. Modus-Taste
13. LOC/DX-Taste
14. EQ-Taste
15. SEL-Taste

Bedienelement und Funktionen

DEU

1	Ein/Aus-Taste	Mit dieser Taste schalten Sie das Radio ein, aus oder auf stumm. Drücken Sie diese Taste kurz, um das Radio ein oder auf stumm zu schalten bzw. um die Stummschaltung aufzuheben. Halten Sie diese Taste für ca. 2 Sekunden gedrückt, um das Radio auszuschalten. Bluetooth: Ist das Gerät via Bluetooth mit einem Mobiltelefon verbunden, drücken Sie diese Taste, um ein Telefonat zu beenden.
2	Pfeiltasten	Mit diesen Tasten können Sie nach Radiosendern suchen oder den gewünschten MP3-Titel auswählen. Halten Sie diese Taste ca. 2 Sekunden gedrückt, um manuell einen Radiosender zu suchen oder um einen MP3-Titel vor oder zurück zu spulen.
3	EQ EQ-Taste	Über diese Taste gelangen Sie in das Equalizer-Menü. Wechseln Sie hier zwischen Rock, Pop, Jazz, Klassik und Flat. Halten Sie die Taste für drei Sekunden gedrückt, um die Equalizer-Funktion auszuschalten.
4	Infrarot-Empfänger	Hier befindet sich der Infrarot-Sensor. Wenn Sie das Autoradio über die Fernbedienung steuern, achten Sie darauf, dass die Vorderseite der Fernbedienung in Richtung des Infrarotsenders zeigt.
5	LCD-Display	Das Display zeigt Ihnen alle relevanten Informationen an.
6	Eject-Taste	Mit dieser Taste können Sie das Bedienelement des Radios aus dem Einbauschacht entfernen.
7	USB-Slot	Hier können Sie einen USB-Stick anschließen. Dieser wird dann automatisch wiedergegeben.
8	DISP Display-Taste	Mit dieser Taste können Sie die Uhrzeit anzeigen und einstellen. Betätigen Sie die Taste „DISP“, um die Uhrzeit auf dem Display anzuzeigen. Halten Sie die „DISP“-Taste für 2 Sekunden gedrückt, um die Uhrzeit über den Multifunktionsregler einzustellen. Wenn Sie den Regler nach rechts drehen, stellen Sie die Stunden ein. Drehen Sie den Regler nach links, stellen Sie die Minuten ein.
9	Ziffern-tasten (1 bis 6)	Auf diesen Tasten können Sie Radiosender speichern. Durch erneutes Drücken einer dieser Tasten können Sie einen gespeicherten Radiosender abspielen.
10	AUX-Anschluss	Hier können Sie externe Geräte über ein AUX-Kabel anschließen.
11	ST Mono/ Stereo-Taste	Mit dieser Taste können Sie zwischen Mono- und Stereo-Wiedergabe wechseln.
12	BND Band-Taste	Mit dieser Taste können Sie durch wiederholtes Drücken zwischen den Wellenbereichen FM und AM wählen.
13	Multi-funktions-regler	Stellen Sie hier die Lautstärke ein. Über diesen Regler können Sie auch RDS-Funktionen wie PTY, TA, AF, EON, REG ein- und ausschalten und Zeit- und Signaltoneinstellungen sowie und Display-Farbeinstellungen vornehmen.

PRODUKTDETAILS

14	Reset-Taste	Die Reset-Taste dient dazu, das Gerät neu zu starten. Betätigen Sie diese Taste mit einer Büroklammer oder Ähnlichem, wenn das Radio nicht mehr einwandfrei funktioniert bzw. ein Fehler-Symbol auf dem Display angezeigt wird. Beachten Sie, dass hierbei alle persönlichen Einstellungen verloren gehen.
15	MODModus-Taste	Betätigen Sie diese Taste, um zwischen den Audioquellen (z.B. Radio oder USB) zu wechseln.
16	AS-Taste	Mit dieser Taste können Sie gespeicherte Sender oder Musiktitel nach automatischer und zufälliger Auswahl abspielen. Halten Sie diese Taste gedrückt, um einen automatischen Sendersuchlauf zu starten.

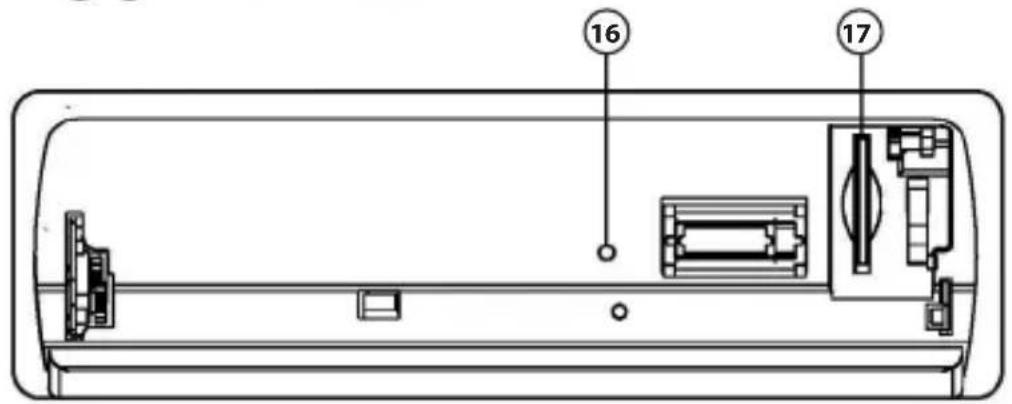

17	SD/MMCKarten-Slot	Hier können Sie Ihre Speicherkarte einfügen.

Fernbedienung und Funktionen

1	MUTEStumm-Taste	Drücken Sie diese Taste, um das Autoradio stumm zu schalten. Um den Ton wieder einzuschalten, drücken Sie die Taste erneut.
2	Lautstärke (+)/(-)-Taste	Stellen Sie hier die Lautstärke ein.
3	DISP Display-Taste	Mit dieser Taste können Sie die Uhrzeit anzeigen und einstellen. Betätigen Sie die Taste „DISP“, um die Uhrzeit auf dem Display anzuzeigen. Halten Sie die „DISP“-Taste für 2 Sekunden gedrückt, um die Uhrzeit über den Multifunktionsregler einzustellen. Wenn Sie den Regler drehen, stellen Sie die Zeit ein. Wenn Sie den Regler drücken, wechseln Sie von der Stundenanzeige zur Minutenanzeige.
4	SCAN Sender-suchlauf-Taste	Drücken Sie diese Taste, um den Sendersuchlauf zu starten. Die empfangenen Radiosender werden jeweils einige Sekunden wiedergegeben. Drücken Sie die SCAN-Taste erneut, um mit der Wiedergabe eines Senders fortzufahren.
5	Ein/Aus-Taste	Mit dieser Taste schalten Sie das Radio ein oder aus. Drücken Sie diese Taste kurz, um das Radio einzuschalten. Halten Sie diese Taste für ca. 2 Sekunden gedrückt, um das Radio auszuschalten.
6	ST Mono/ Stereo-Taste	Mit dieser Taste können Sie zwischen Mono- und Stereo-Wiedergabe wechseln.
7	Pfeiltaste	Mit dieser Taste können Sie den nächsten Radiosender oder MP3-Titel aufrufen. Halten Sie diese Taste ca. 2 Sekunden lang gedrückt, um manuell einen Radiosender zu suchen oder um einen MP3-Titel vorzuspulen.
8	Pfeiltaste	Mit dieser Taste können Sie vorherige Radiosender oder den letzten MP3-Titel aufrufen. Halten Sie diese Taste ca. 2 Sekunden lang gedrückt, um manuell einen Radiosender zu suchen oder um einen MP3-Titel vorzuspulen.
9	BAND Band-Taste	Mit dieser Taste können Sie durch wiederholtes Drücken zwischen den Wellenbereichen FM und AM wählen.
10	Ziffern-tasten (1 bis 6)	Auf diesen Tasten können Sie Radiosender speichern. Durch erneutes Drücken einer dieser Tasten können Sie einen gespeicherten Radiosender abspielen.
11	AMS	Diese Taste entspricht der AS-Taste auf dem Display des Autoradios. Mit dieser Taste können Sie gespeicherte Sender oder Musiktitel nach automatischer und zufälliger Auswahl abspielen. Halten Sie diese Taste gedrückt, um einen automatischen Sendersuchlauf zu starten.
12	MODE Modus-Taste	Betätigen Sie diese Taste, um zwischen den Audioquellen (z.B. Radio oder USB) zu wechseln.
13	LOC/DXTaste	Das Radio durchsucht den ausgewählten Frequenzbereich, z.B. FM1 und speichert die sechs Sender mit der höchsten Signalstärke in der Reihenfolge der Frequenzen automatisch in der Senderliste. Damit ist die Senderbelegung für diesen Frequenzbereich abgeschlossen. DX: Die Sender mit höchsten und schwächsten Signalstärke werden durchgesucht.
14	EQEQ-Taste	Über diese Taste gelangen Sie in das Equalizer-Menü. Wechseln Sie hier zwischen Rock, Pop, Jazz, Klassik oder Flat. Halten Sie die Taste für drei Sekunden gedrückt, um die Equalizer-Funktion auszuschalten.
15	SEL	Drücken Sie wiederholt kurz diese Taste, um die Einstellungen VOL -> BASS/TREB -> BAL -> FAD aufzurufen. Halten Sie die Taste ca. 2 Sekunden lang gedrückt, um die RDS-Einstellungen EON, REG, AF, TA und PTY zu öffnen.

HINWEIS:

Bevor Sie das Gerät komplett einbauen, überprüfen Sie, ob alle Anschlüsse korrekt sind und das Gerät funktionstüchtig ist.

Hinweise zum Einbau

• Wir empfehlen Ihnen, einen Fachmann mit dem Einbau Ihres Autoradios zu beauftragen.
• Wählen Sie den Einbauplatz so, dass Sie alle Tasten bequem erreichen können.
• Für den Einbau in einen LKW benötigen Sie eventuell einen Spannungswandler von 24 V auf 12 V.
• Bauen Sie das Gerät nicht an einem Platz ein, wo es hohen Temperaturen, direktem Sonnenlicht, starken Verschmutzungen und Erschütterungen ausgesetzt ist.

ACHTUNG:

Stellen Sie sicher, dass die Fahrzeugbatterie vor dem Einbau des Radios vom Bordnetz getrennt wurde. Stellen Sie die Zündung aus und entfernen Sie das schwarze Massekabel vom Minuspol der Batterie. Warten Sie mindestens 20 Minuten, damit sich die Airbags vollständig entladen und nicht mehr auslösen können. Es besteht Kurzschlussgefahr!

Einbau

1. Stellen Sie sicher, dass die Zündung des Fahrzeugs ausgeschaltet und der Schlüssel abgezogen ist.
2. Entfernen Sie das schwarze Massekabel vom Minuspol der Batterie und warten Sie mindestens 20 Minuten, bis sich die Airbags vollständig entleert haben und nicht mehr auslösen können.

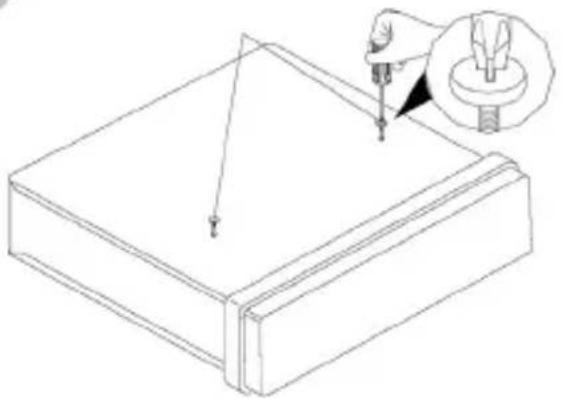

3. Entfernen Sie die beiden Transportsicherungs-Schrauben an der Oberseite des Autoradios mit einem Kreuzschraubendreher (Bild 1)
4. Entfernen Sie die Montagenhülse (D) und den Rahmen (B) vom Radiogehäuse. Benutzen Sie hierfür die Montageschlüssel (C). (Bild 2)
5. Schieben Sie den Montagerahmen in den Radioschacht Ihres Fahrzeugs, bis dieser mit dem Armaturenbrett bündig abschließt.
6. Biegen Sie die Krallen, damit der Rahmen fest im Schacht sitzt.
7. Schließen Sie die beiden ISO-Stecker Ihres Fahrzeugs an die Buchse des ISO-Anschlusskabels an und stecken Sie dieses wieder an der Rückseite Ihres Autoradios an.

HINWEIS:

Wenn Ihr Auto über fahrzeugspezifische Radio stecker verfügt, benötigen Sie ein Adapterkabel für Ihren Fahrzeugtyp auf den ISO-Anschluss des Radios. Dieses können Sie über den Elektrofachhandel beziehen.

1. Schieben Sie das Autoradio in den Montagerahmen im Radioschacht, bis es einhakt. Achten Sie darauf, dass die Anschlusskabel dabei nicht eingeklemmt oder abgeknickt werden.
2. Schließen Sie das schwarze Massekabel an den Minuspol der Batterie an.

Ausbau

• Entfernen Sie den Rahmen.
- Ziehen Sie das Radio mithilfe der mitgelieferten Montageschlüssel heraus.

MONTAGE

DEU

Bedienelement

Das Bedienelement dieses Radios kann abgenommen werden, um das Gerät vor Diebstahl zu schützen.

Bedienelement einfügen

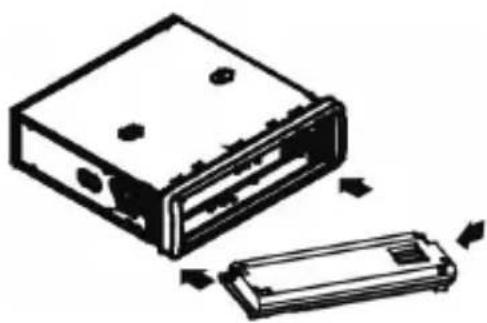

• Halten Sie die rechte Seite des Bedienelements so, dass die Frontseite nach unten zeigt.
• Befestigen Sie zuerst die linke Seite des Bedienelements am Gerät, indem Sie den Halter auf den Stift schieben.
• Drücken Sie nun die rechte Seite des Bedienelements vorsichtig in die rechte Halterung.

- Klappen Sie das Bedienelement hoch und drücken Sie es gegen das Gerät, bis es einrastet.

Bedienelement abnehmen

• Schalten Sie das Autoradio aus, bevor Sie das Bedienelement vom Gerät entfernen.
  • Drücken Sie auf die Eject-Taste.

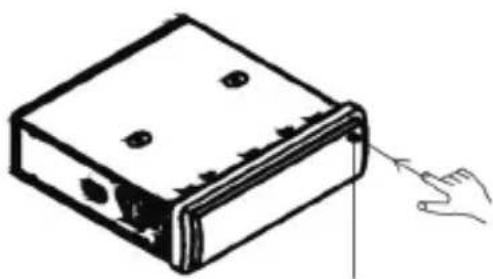

• Schieben Sie das Bedienelement vorsichtig nach links und ziehen Sie es dann nach vorne weg.

Bewahren Sie das Bedienelement immer in dem mitgelieferten Etui auf, um Beschädigungen zu vermeiden.

ISO-10487-Anschluss

Ist in Ihrem Fahrzeug ein ISO-10487-Anschluss vorhanden, ermöglicht Ihnen dieser den schnellen und komfortablen Anschluss Ihres Autoradios an die Stromversorgung und an die bereits im Fahrzeug installierten Lautsprecher.

HINWEIS:

Achten Sie darauf, dass die verwendeten Lautsprecher ausreichend belastbar sind. Schließen Sie niemals Lautsprecher mit einer Lautsprecherimpedanz unter 4 Ohm an.

Wenn in Ihrem Auto fahrzeugspezifische Radiostecker verbaut wurden, benötigen Sie ein Adapterkabel von Ihrem Fahrzeugtyp auf den ISO-Anschluss. Dieses können Sie über den Elektrofachhandel beziehen.

Falls es für Ihr Auto kein fahrzeugspezifisches Adapterkabel auf den ISO-Anschluss gibt, können Sie einen ISO-Universaladapter verwenden (nicht im Lieferumfang). Dieser ist an einem Ende mit dem benötigten ISO-Anschluss für Ihr Radio ausgestattet. Das andere Ende besteht aus bereits abisolierten Kabelsträngen, an die Sie die Stromversorgung und die Lautsprecher anschließen können.

ACHTUNG

Nehmen Sie auf keinen Fall Änderungen an der elektrischen Anlage Ihres Fahrzeugs vor! Lassen Sie eventuelle Umbauten durch eine Kfz-Werkstatt oder einen autorisierten Fachhändler vornehmen.

PIN-Belegung des ISO-Anschlusses

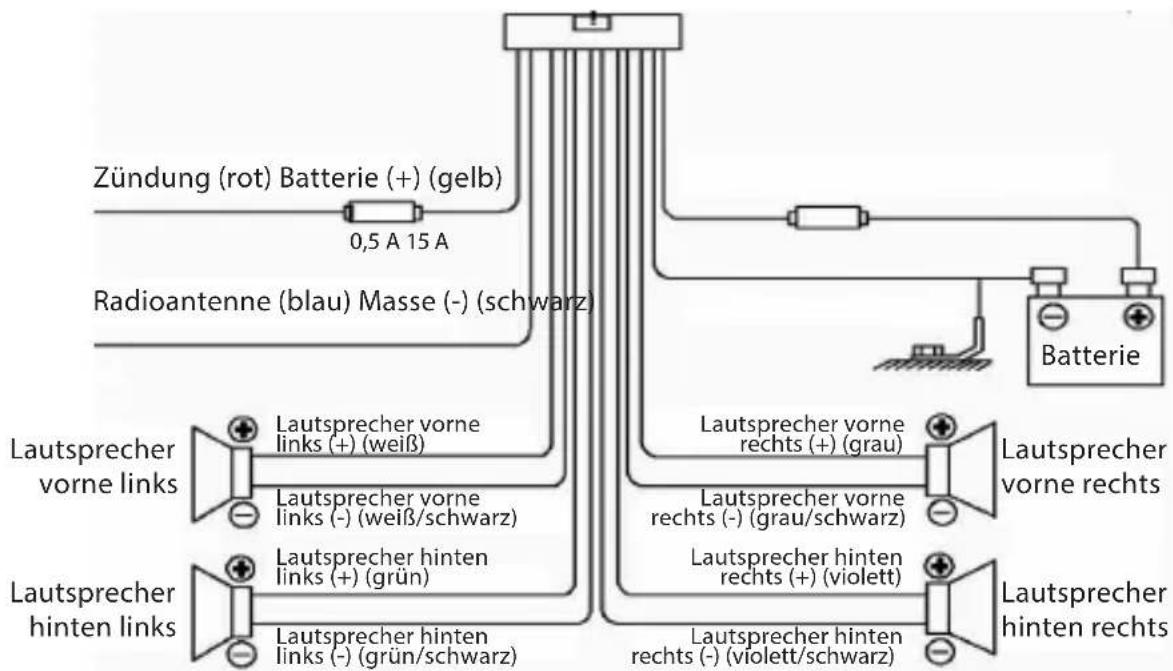

Die Anschlussbelegung des ISO-Anschlusses kann, trotz baugleicher Stecker und Buchsen, bei einigen Fahrzeugmodellen variieren. Vergleichen Sie deshalb unbedingt vor dem Einbau, ob die PIN-Belegung des ISO-Anschlusses mit der Belegung in Ihrem Fahrzeug übereinstimmt.

HINWEIS:

Achten Sie darauf, dass die Lautsprecher richtig gepolt sind, so dass Plus- und Minuspolbezeichnungen übereinstimmen.

Ein- und ausschalten, stumm schalten

1. Schalten Sie das Radio ein, indem Sie kurz auf die Ein/Aus-Taste drücken.

HINWEIS:

Sie können das Radio auch durch Drücken jeder anderen Taste einschalten.

1. Drücken Sie während der Wiedergabe diese Taste kurz, um das Radio auf stumm zu schalten oder um die Stummschaltung aufzuheben.
2. Schalten Sie das Radio aus, indem Sie die Ein/Aus-Taste für ca. 2 Sekunden gedrückt halten.

Lautstärke einstellen

Drehen Sie den Multifunktionsregler nach links, um die Lautstärke zu verringern oder nach rechts, um die Lautstärke zu erhöhen.

Bass, Höhen und Fade einstellen

• Drücken Sie wiederholt kurz den Multifunktionsregler. Sie können so mit dem Regler zwischen den Einstellungen VOL (Lautstärke) -> BASS/TREB (Bass/ Höhen) -> BAL (Balance) -> FAD (Ein- und Aus-Blende) wählen.
• Drücken Sie den Regler kurz, bis die gewünschte Funktion auf dem Display angezeigt wird. Drehen Sie dann den Regler, um die Einstellungen vorzunehmen.

Sonstige Einstellungen

Halten Sie den Multifunktionsregler ca. 2 Sekunden lang gedrückt, um die sonstigen Einstellungen zu öffnen. Durch wiederholtes Drücken des Multifunktionsreglers wechseln Sie zwischen den Menüpunkten INVO (Startlautstärke), ADJ (Zeiteinstellung), BEEP (Signalton), TAVOL (TA-Lautstärke), EON (Verbesserter Verkehrsfunk-Empfang), REG (Regionalprogramm-Modus), AF (Alternative Frequenzen), TA (Verkehrsfunk einblenden), PTY (Programmtyp), LOUD (LOUD-Funktion) und CLR (Display-Farbeinstellungen). Drehen Sie den Multifunktionsregler im bzw. gegen den Uhrzeigersinn, um die Einstellungen zu ändern.

• INVO (Startlautstärke)
Drehen Sie den Multifunktionsregler nach links oder rechts, um die Startlautstärke zu verringern oder zu erhöhen.
• ADJ (Adjust Time, Zeiteinstellung)
Drehen Sie den Multifunktionsregler, um die Uhrzeit einzustellen. Drehen Sie den Multifunktionsregler im Uhrzeigersinn, um die Stunden einzustellen und gegen den Uhrzeigersinn, um die Minuten einzustellen.
• BEEP (Signalton)
Stellen Sie in der BEEP-Einstellung ein, ob bei einem Tastendruck ein Signalton ertönen soll.
• AVOL (Standard-Lautstärke)
Drehen Sie den Multifunktionsregler, um den Standardwert der Lautstärke festzulegen.

VERWENDUNG

• EON (Enhanced Other Networks, verbesserter Verkehrsfunk-Empfang)

Drehen Sie den Multifunktionsregler, um die EON-Funktion ein- oder auszuschalten. Mit der EON-Funktion können Sie sich aktuelle Verkehrsmeldungen ansagen lassen, auch auf Sendern ohne Verkehrsmeldungen. Das Radio wechselt automatisch auf den nächsten Sender mit Verkehrsfunk.

• REG (Regionalprogramm-Modus)

Drehen Sie den Multifunktionsregler, um die Regionalprogramm-Funktion ein- oder auszuschalten. Ist dieser Modus eingeschaltet, sucht das Gerät nach regionalen Varianten des eingestellten Senders.

• AF-Funktion (Alternative Frequenzen)

Drehen Sie den Multifunktionsregler, um die AF-Funktion ein- oder auszuschalten. AF (Alternative Frequency) ermöglicht Ihnen in Verbindung mit dem PI (Program Identification)-Code das automatische Wechseln von Empfangsfrequenzen, deren Sendeprogramm ähnlich ist. Das ist hilfreich, wenn der Empfang der aktuell eingestellten Sendefrequenz zu schwach wird.

• TA-Funktion (Verkehrsfunk)

Drehen Sie den Multifunktionsregler, um die TA-Funktion ein- oder auszuschalten. Wenn Sie die Verkehrsdurchsage (TA – Traffic Announcement) aktiviert haben, schaltet das Gerät während der Dauer einer Verkehrsansage automatisch von der MP3-Wiedergabe zur Radiowiedergabe. Die Lautstärke des Verkehrsfunks können Sie über TA VOL einstellen (siehe oben).

• PTY-Funktion (Sendererkennung)

Drehen Sie den Multifunktionsregler, um die PTY-Funktion ein- oder auszuschalten. Unter PTY (Program Type) sucht das Gerät nach Programmsparten wie z.B. Pop, Nachrichten oder Klassik. Wird kein entsprechender Sender gefunden, kehrt das Gerät zur ursprünglich eingestellten Radiofrequenz zurück.

- LOUD (LOUD-Funktion)

Drehen Sie den Multifunktionsregler, um die LOUD-Funktion ein- oder auszuschalten. Durch Einschalten der LOUD-Funktion werden Frequenzbereiche angehoben, damit das menschliche Ohr bei geringer Lautstärke Hoch- und Tieftöne besser wahrnimmt.

• CLR (Display-Farbe)

Drehen Sie den Multifunktionsregler, um eine Display-Farbe zu wählen. Stellen Sie hier Ihre gewünschte Display-Farbe ein. Sie haben die Wahl zwischen Auto -> Blau -> Grün -> Cyan -> Rot -> Lila -> Gelb -> Auto.

Drücken Sie wiederholt die Modus-Taste, um in den Radio-Modus zu gelangen.

Sendersuche

• Während das Gerät im Radio-Modus ist, können Sie über die Pfeiltasten nach einem Radiosender suchen.
• Halten Sie eine Pfeiltaste ca. 2 Sekunden lang gedrückt, um manuell nach einem Sender zu suchen. Starten Sie eine automatische Radiosendersuche, indem Sie eine Pfeiltaste einmal kurz drücken.
• Wenn Sie die AS-Taste kurz drücken, sucht das Gerät automatisch nach Sendern.
• Halten Sie die AS-Taste ca. 2 Sekunden lang gedrückt, sucht das Gerät automatisch nach Sendern und spielt jeden Sender 10 Sekunden lang an. Danach speichert das Gerät diese Sender automatisch unter den Zifferntasten (1 bis 6).
• Halten Sie die AS-Taste ca. 3 Sekunden lang gedrückt, um die automatische Speicherfunktion zu aktivieren.

Sender speichern und abrufen

Unter den Zifferntasten können Sie Sender speichern und abrufen. Ihnen stehen 6 Speicherplätze zur Verfügung.

- Sender speichern

Wählen Sie einen Sender aus. Halten Sie die gewünschte Zifferntaste (1 bis 6) für länger als 2 Sekunden gedrückt. Die Ziffernummer erscheint im Display, sobald der Sender gespeichert wurde.

• Gespeicherten Sender abrufen

Drücken Sie auf eine der Zifferntasten (1 bis 6), um den dort gespeicherten Sender aufzurufen.

BATTERIEWECHSEL

Wenn die Leistung der Fernbedienung nachlässt, öffnen Sie das Batteriefach an der Unterseite der Fernbedienung und legen Sie eine neue Knopfzelle des Typs CR2025 (3 V) ein. Achten Sie hierbei auf die Hinweise zur Polarität auf der Rückseite der Fernbedienung.

MP3/WMA-DATEIEN WIEDERGEBEN

Das Autoradio ist mit einer USB-Schnittstelle und einem SD-Kartenslot für SD- und MMC-Karten ausgestattet. MP3- oder WMA-Dateien können so von einer Speicherkarte oder einem USB-Stick über Ihr Autoradio abgespielt werden.

1. Stecken Sie Ihren USB-Stick in den USB-Port. Sollten Sie eine SD-Karte (bis 32 GB) verwenden, stecken Sie diese in den SD-Kartenslot. Das Radio schaltet automatisch auf die jeweilige Speichereinheit um und startet die Wiedergabe.
2. Drücken Sie die Pfeiltasten, um zum letzten oder zum nächsten Musiktitel zu springen.
3. Wenn Sie eine der Pfeiltasten gedrückt halten, können Sie vor- oder zurückspulen.
4. Drücken Sie die Zifferntaste 1, um die Wiedergabe zu pausieren. Wenn Sie diese Taste nochmals drücken, setzen Sie die Wiedergabe fort.
5. Wenn Sie während der Wiedergabe auf die Zifferntaste 2 (INT) drücken, gibt das Gerät die ersten 10 Sekunden aller Musiktitel wieder. Im Display wird INT, die Titelnummer und die Laufzeit angezeigt.
6. Drücken Sie während der Wiedergabe die Zifferntaste 3 (RPT), um einen Musiktitel zu wiederholen.
7. Betätigen Sie die Zifferntaste 4 (RDM), um alle Musiktitel nach dem Zufallsprinzip wiederzugeben. Um die Zufallswiedergabe auszuschalten, drücken Sie erneut auf die Zifferntaste 4.

AUX-ANSCHLUSS

Über den AUX-IN-Anschluss können Sie externe Wiedergabegeräte mit dem Autoradio verbinden. Verbinden Sie den Audio/Video-Ausgang Ihres externen Gerätes über ein 3,5-mm-Klinkenkabel mit dem AUX-Anschluss des Autoradios. Schalten Sie anschließend durch wiederholtes Drücken der Modus-Taste in den AUX-Modus. Die Wiedergabe steuern Sie über das angeschlossene Gerät.

IPOD/IPHONE ANSCHLIESSEN

DEU

Sie können Ihren iPod oder Ihr iPhone an das Audioradio anschließen. Verwenden Sie hierfür das Original-iPod-Kabel, das Sie mit dem USB-Anschluss des Radios verbinden.

HINWEIS:

Wenn Ihr iPod oder iPhone über Kabel mit dem Radio verbunden ist, sind die Bedienungselemente Ihres iPods/iPhones deaktiviert.

BLUETOOTH-FUNKTION

Über Bluetooth können Sie Ihr Mobiltelefon mit dem Autoradio verbinden (pairen), um beispielsweise Anrufe zu tätigen oder Musik von dem Mobilgerät auf das Autoradio zu streamen.

1. Achten Sie darauf, dass die Entfernung zwischen dem Mobiltelefon und dem Radio während des Pairing-Vorgangs höchstens einen Meter beträgt.
2. Schalten Sie das Radio ein.
3. Aktivieren Sie Bluetooth auf Ihrem Mobiltelefon und suchen Sie nach neuen Geräten. Lesen Sie hierzu die Bedienungsanleitung Ihres Mobiltelefons, um detaillierte Informationen zur Verbindung von Bluetooth-Geräten mit dem Mobiltelefon zu erhalten.
4. Wählen Sie auf dem Mobiltelefon aus der Liste der verfügbaren Geräte das Gerät „CAS-4370app“ aus.
5. Geben Sie „0000“ ein, falls ein PIN-Code gefordert wird und bestätigen Sie mit „OK“.

APP

DEU

Ihr USB-Radio können Sie über den Touchscreen von Smartphone oder Tablet mühelos bedienen. Die passenden Apps stehen Ihnen kostenlos für Apple und Android-Geräte als Download zur Verfügung.

1. Aktivieren Sie die WLAN-Funktion auf Ihrem Smartphone.
2. Suchen Sie für Ihr iOS-Gerät im App Store die „Radioview 1012“-App. Für Android-Geräte müssen Sie im Google Play die App „Radioview 7032“ aufrufen. Laden Sie diese herunter und installieren Sie sie auf Ihrem Smartphone.
3. Stellen Sie eine Bluetooth-Verbindung zwischen Ihrem Smartphone und dem Autoradio her.
4. Klicken Sie auf Ihrem Smartphone auf das App-Icon, um die App zu öffnen.

HINWEIS:

Wenn Sie ein Android-Gerät benutzen, müssen Sie sich nochmals mit dem Gerät über

Menü -> Connect a device verbinden.

1. Sie können jetzt Ihr Autoradio über das Smartphone steuern.

Android

DEU

Display

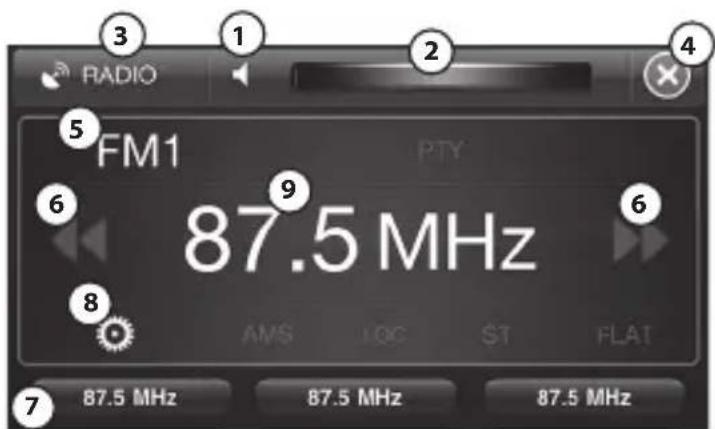

1. Tippen Sie auf das Icon „Radio“, um die Radio-Benutzeroberfl äche zu öffnen.

1. Lautstärke
2. Lautstärkeregler
3. Audioquellen-Angabe
4. Schließen
5. Bandauswahl: FM1 -> FM2 -> FM3 -> MW1 -> MW2.
6. Sendersuche
7. Senderspeicher (1 bis 6). Tippen Sie auf den Sender und ziehen Sie ihn in den gewünschten Senderspeicher.
8. Einstellungen
9. Aktuelle Senderfrequenz-Anzeige

APP

DEU

Einstellungen

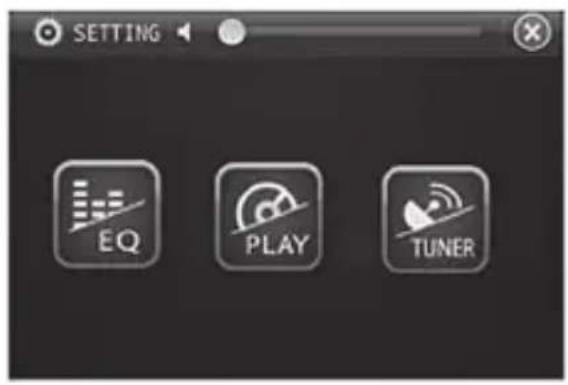

1. Tippen Sie auf, und die EQ-, Wiedergabe-, RDS- und Tuner-Einstellungen vorzunehmen.

1. Tippen Sie auf RDS, um die RDS-Funktionen aufzurufen und ein- bzw. auszuschalten.

HINWEIS:

Die RDS (Radio Data System)-Funktionen sind je nach Sendegebiet nicht verfügbar.

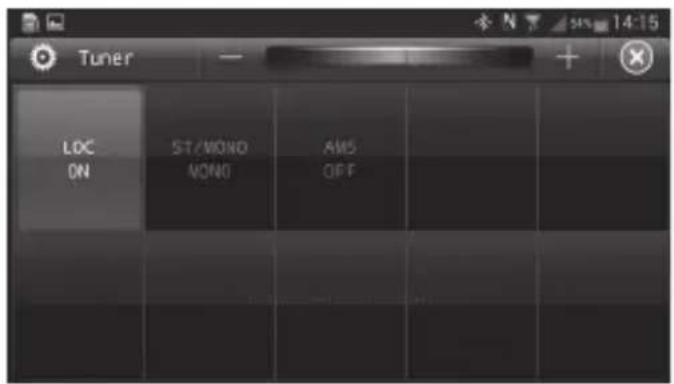

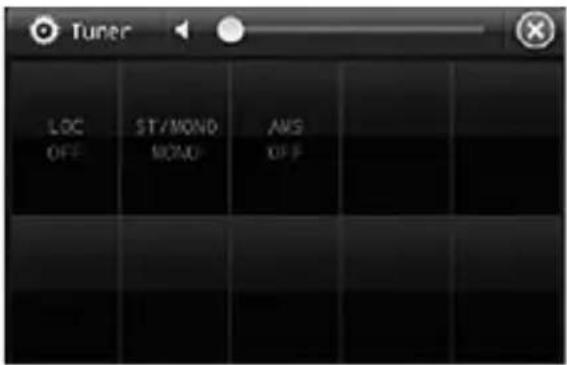

1. Tippen Sie auf TUNER, um die AS (AMS)-, LOC- und Mono/Stereo-Einstellungen vorzunehmen.

1. Tippen Sie auf EQ, um die Bässe, Höhen, Fade und die Balance einzustellen. Bei den EQ-Einstellungen können Sie zwischen Rock, Pop, Jazz, Klassik und Flat wählen.

1. Wenn Sie auf „Reset“ tippen, werden die Werkseinstellungen wiederhergestellt. Beachten Sie, dass Ihre ganzen persönlichen Einstellungen hiermit verloren gehen.

APP

DEU

1. Tippen Sie auf PLAY, um die verschiedenen Wiedergabe-Modi einzustellen.

1. Wenn Sie auf „Reset“ tippen, werden die Werkseinstellungen wiederhergestellt. Beachten Sie, dass Ihre ganzen persönlichen Einstellungen hiermit verloren gehen.

A2DP

Tippen Sie auf der Radio-Benutzeroberfläche auf das Icon A2DP.

1. Quellen-Anzeige „A2DP“
2. Lautstärke
3. Lautstärkeregler
4. Schließen
5. Wiedergabeliste
6. Wiedergabe/Pause-Anzeige
7. Wiedergabe/Pause-Button
8. Vorherigen oder nächsten Musiktitel wählen
9. Einstellungen
10. Titel-Abspielzeit
11. Gesamt-Abspielzeit

APP

DEU

iOS

HINWEIS:

Die CD-Funktion kann mit dem USB-Autoradio nicht genutzt werden.

Display

Tippen Sie auf das Icon „Radio“, um die Radio-Benutzeroberfläche zu öffnen.

1. Lautstärke
2. Lautstärkeregler
3. Audioquellen-Angabe
4. Schließen
5. Bandauswahl: FM1 -> FM2 -> FM3 -> MW1 -> MW2.
6. Sendersuche
7. Senderspeicher (1 bis 6). Tippen Sie auf den Sender und ziehen Sie ihn in den gewünschten Senderspeicher.
8. Einstellungen
9. Aktuelle Senderfrequenz-Anzeige

APP

DEU

Einstellungen

1. Tippen Sie auf, am die EQ-, Wiedergabe- und Tuner-Einstellungen vorzunehmen.

1. Tippen Sie auf TUNER, um AS (AMS)-, LOC- und Mono/Stereo-Einstellungen vorzunehmen.

1. Tippen Sie auf EQ, um die Bässe, Höhen, Fader und Balance einzustellen. Bei den EQ-Einstellungen können Sie zwischen Rock, Pop, Jazz, Klassik und Flat wählen.

1. Wenn Sie auf „Reset“ tippen, werden die Werkseinstellungen wiederhergestellt. Beachten Sie, dass Ihre ganzen persönlichen Einstellungen hiermit verloren gehen.

2. Tippen Sie auf PLAY, um die verschiedenen Wiedergabe-Modi einzustellen.

1. Wenn Sie auf „Reset“ tippen, werden die Werkseinstellungen wiederhergestellt. Beachten Sie, dass Ihre ganzen persönlichen Einstellungen hiermit verloren gehen.

APP

DEU

iPod

Tippen Sie auf der Radio-Benutzeroberfläche auf das Icon iPod.

1. Quellen-Anzeige
2. Lautstärke
3. Lautstärkeregler
4. Schließen
5. Wiedergabeliste
6. Wiedergabe/Pause-Anzeige
7. Wiedergabe/Pause-Button
8. Vorherigen oder nächsten Musiktitel wählen
9. Einstellungen
10. Titel-Abspielzeit
11. Gesamt-Abspielzeit

Allgemein

Stromversorgung 14,4 V DC
Impedanz 4 Ohm
Ausgangsleistung 4 x 45 W
Klangregler +/- 8 dB (Bass 100	Hz, Höhen 10 KHz)
Bluetooth-Profile HFP, A 2DP, AVRCP
Musik MP3, WMA (unterstützt)	ID3-Tags)
Schnittstellen (Front)	AUX (3,5-mm-Klinke), SD-Kartenslot, USB-Port
Anschlüsse (Einbau)	4x Audio-Cinch, Radio-Antenne, ISO-Anschluss
Maße 182 x 52 x 120 mm
Gewicht 1,75 kg

Wiedergabe

Rausch-Signal-Verhältnis 65 dB
Kanaltrennung 60 dB (1 KHz)
Verzerrung 0,1 %

AM-Tuner

Frequenzbereich 520 – 1620 MHz
ZF-Bereich 455 KHz
Empfindlichkeit (-30 dB) 25 dB

FM-Tuner

Frequenzbereich 87,5 – 108,0	MHz
ZF-Bereich 10,7 MHz
Empfindlichkeit (-30 dB) 15 dB
Rausch-Signal-Verhältnis 60 dB
Stereo-Trennung 30 dB (1 KHz)
Frequenzgang 30 – 15000 Hz
Radiofunktionen RDS mit PTY, TA, AF, EON
Radiospeicher 6
