BEDIENUNGSANLEITUNG Santo 75358 KG38 AEG-ELECTROLUX

En matière de sauvegarde de l'environnementDanke, dass Sie sich für eines unserer hochqualitativen Produkte entschieden haben. Lesen Sie für eine optimale und gleichmäßige Leistung Ihres Gerätes diese Benutzerinformation bitte sorgfältig durch. Sie wird Ihnen helfen, alle Vorgänge perfekt und äußerst effizient zu steuern. Damit Sie diese Benutzerinformation bei Bedarf stets zur Hand haben, empfehlen wir Ihnen, sie an einem sicheren Ort aufzubewahren. Und geben Sie diese Benutzerinformation bitte an einen eventuellen neuen Besitzer dieses Gerätes weiter. Wir wünschen Ihnen viel Freude mit Ihrem neuen Gerät. Inhalt Sicherheitshinweise 62 Sicherheitshinweis 62 Allgemeine Sicherheitshinweise 62 Täglicher Gebrauch 63 Reinigung und Pflege 64 Inbetriebnahme 64 Kundendienst 64 Bedienblende 65 Einschalten des Gerätes 65 Ausschalten des Geräts 65 Temperaturanzeigen 65 Temperaturregelung 66 COOLMATIC Funktion 66 FROSTMATIC Funktion 67 Temperaturwarnung 67 Erste Inbetriebnahme 67 Reinigung des Innenraums 67 Täglicher Gebrauch 67 Lagerung gefrorener Produkte 67 Auftauen 68 Kohlefilter 68 Verstellbare Ablagen/Einsätze 68 Flaschenhalter 68 Obst-/Gemüseschublade 69 Positionierung der Türeinsätze 69 Frischebox (Kühlzone) 69 Entnahme von Gefrierkörben aus dem Gefrierschrank 70 Praktische Tipps und Hinweise 71 Normale Betriebsgeräusche 71 Energiespartipps 71 Hinweise für die Kühlung frischer Lebensmittel 71 Hinweise für die Kühlung 71 Hinweise zum Einfrieren 71 Hinweise zur Lagerung gefrorener Produkte

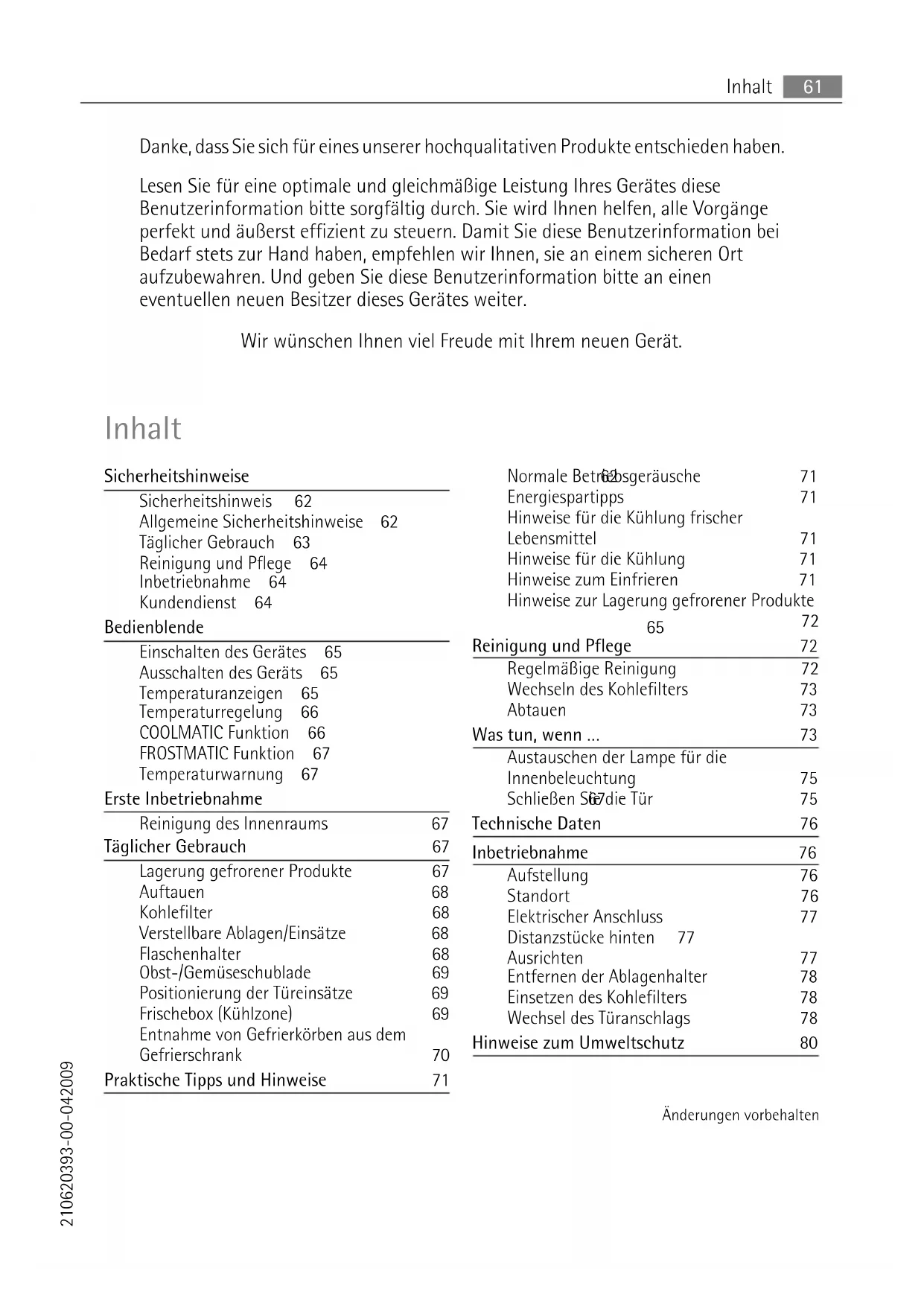

Reinigung und Pflege 72 Regelmäßige Reinigung 72 Wechseln des Kohlefilters 73 Abtauen 73 Was tun, wenn … 73 Austauschen der Lampe für die Innenbeleuchtung 75 Schließen Sie die Tür 75 Technische Daten 76 Inbetriebnahme 76 Aufstellung 76 Standort 76 Elektrischer Anschluss 77 Distanzstücke hinten 77 Ausrichten 77 Entfernen der Ablagenhalter 78 Einsetzen des Kohlefilters 78 Wechsel des Türanschlags 78 Hinweise zum Umweltschutz 80 Änderungen vorbehalten Inhalt

210620393-00-042009Sicherheitshinweise Lesen Sie zu Ihrer Sicherheit und für die optimale Geräteanwendung vor der Installation und dem Gebrauch des Gerätes die vorliegende Benutzerinformation aufmerksam durch, einschließlich der Ratschläge und Warnungen. Es ist wichtig, dass zur Vermeidung von Fehlern und Unfällen alle Personen, die das Gerät benutzen, mit der Bedienung und den Sicherheitsvorschriften vertraut sind. Heben Sie die Benutzerinformation gut auf und übergeben Sie sie bei einem Weiterverkauf des Gerätes dem neuen Besitzer, so dass jeder während der gesamten Lebensdauer des Gerätes über Gebrauch und Sicherheit informiert ist. Halten Sie sich zu Ihrer Sicherheit und zum Schutz Ihres Eigentums strikt an die Vorsichts- maßnahmen der vorliegenden Benutzerinformation, da der Hersteller bei Missachtung derselben von jeder Haftung freigestellt ist. Sicherheitshinweis

• Das Gerät darf von Personen (einschließlich Kindern), deren physische, sensorische Fä- higkeiten und deren Mangel an Erfahrung und Kenntnissen einen sicheren Gebrauch des Gerätes ausschließen nur unter Aufsicht oder nach ausreichender Einweisung durch eine verantwortungsbewusste Person benutzt werden, die sicherstellt, dass sie sich der Ge- fahren des Gebrauchs bewusst sind. Kinder müssen beaufsichtigt werden, damit sie nicht am Gerät herumspielen können.

• Halten Sie das Verpackungsmaterial unbedingt von Kindern fern. Erstickungsgefahr!

• Ziehen Sie vor der Entsorgung des Gerätes den Netzstecker, schneiden Sie das Netzkabel (so nah wie möglich am Gerät) ab und entfernen Sie die Tür, so dass spielende Kinder vor elektrischem Schlag geschützt sind und sich nicht in dem Gerät einschließen können.

• Wenn dieses Gerät mit magnetischer Türdichtung ein älteres Modell mit Schnappver- schluss (Türlasche) an der Tür oder auf dem Deckel ersetzt, machen Sie den Schnapp- verschluss vor dem Entsorgen des Altgerätes unbrauchbar. So verhindern Sie, dass das Gerät nicht zu einer Todesfalle für Kinder wird. Allgemeine Sicherheitshinweise VORSICHT! Die Belüftungsöffnungen müssen immer frei von Hindernissen sein.

• Das Gerät ist für die Aufbewahrung von Lebensmitteln und/oder Getränken in einem normalen Haushalt bestimmt, wie in den vorliegenden Bedienungsanweisungen be- schrieben wird.

• Benutzen Sie keine mechanischen oder sonstigen Hilfsmittel, um den Abtauprozess zu beschleunigen.

• Verwenden Sie keine anderen Elektrogeräte (wie Speiseeisbereiter) in Kühlgeräten, wenn solche Geräte nicht ausdrücklich vom Hersteller für diesen Zweck zugelassen sind.

• Achten Sie darauf, den Kühlkreislauf nicht zu beschädigen.

Sicherheitshinweise• Das Kältemittel Isobutan (R600a) im Kältekreislauf des Gerätes ist ein natürliches und sehr umweltfreundliches Gas, das jedoch leicht entflammbar ist. Achten Sie beim Transport und bei der Aufstellung des Gerätes darauf, nicht die Kom- ponenten des Kältekreislaufs zu beschädigen. Bei einer eventuellen Beschädigung des Kältekreislaufs: – offene Flammen und Zündfunken vermeiden – den Raum, in dem das Gerät installiert ist, gut lüften

• Änderungen der Spezifikationen und am Gerät sind gefährlich. Ein defektes Netzkabel kann Kurzschlüsse und Feuer verursachen und/oder zu Stromschlägen führen. WARNUNG! Elektrische Bauteile (Netzkabel, Stecker, Kompressor) dürfen nur vom Kundendienst oder einer kompetenten Fachkraft ausgewechselt werden.

1. Das Netzkabel darf nicht verlängert werden.

2. Vergewissern Sie sich, dass der Netzstecker nicht von der Geräterückseite gequetscht

oder beschädigt wird. Ein gequetschter oder beschädigter Netzstecker überhitzt und kann einen Brand verursachen.

3. Vergewissern Sie sich, dass der Netzstecker des Gerätes frei zugänglich ist.

4. Ziehen Sie nicht am Netzkabel.

5. Stecken Sie den Netzstecker nie in eine lockere Steckdose. Es besteht Brand- und

Betreiben Sie das Gerät nicht ohne Lampenabdeckung, 10) Innenbeleuchtung vor- gesehen ist.

• Dieses Gerät ist schwer. Vorsicht beim Transport.

• Entnehmen oder berühren Sie nie mit nassen/feuchten Händen Tiefkühlgut, da dies zu Hautverletzungen oder Kälteverbrennungen führen kann.

• Das Gerät nicht direkter Sonneneinstrahlung aussetzen. Täglicher Gebrauch

• Stellen Sie keine heißen Töpfe auf die Kunststoffteile des Gerätes.

• Lagern Sie keine feuergefährlichen Gase oder Flüssigkeiten in dem Gerät. Explosionsge- fahr.

Legen Sie Lebensmittel nicht direkt vor den Luftauslass auf der Rückwand. 11)

• Ein aufgetautes Produkt darf nicht wieder eingefroren werden.

• Abgepackte Tiefkühlkost immer entsprechend den Herstellerangaben aufbewahren.

• Die Lagerempfehlungen des Geräteherstellers sollten strikt eingehalten werden. Halten Sie sich an die betreffenden Anweisungen.

• Keine kohlensäurehaltigen Getränke oder Sprudel in den Tiefkühlschrank stellen, da der Druckanstieg in den Behältern zur Explosion führen und das Gerät beschädigen kann.

• Eis am Stiel kann Kälteverbrennungen verursachen, wenn es direkt nach der Entnahme aus dem Gefrierschrank gegessen wird.

10) wenn eine Abdeckung der

Sicherheitshinweise 63Reinigung und Pflege

• Schalten Sie vor Wartungsarbeiten immer das Gerät ab und ziehen Sie den Netzstecker aus der Steckdose. Falls Sie nicht an die Steckdose kommen, unterbrechen Sie die Strom- versorgung.

• Reinigen Sie das Gerät nicht mit Metallgegenständen.

• Keine scharfen Gegenstände zum Entfernen von Reif und Eis im Gerät verwenden. Ver- wenden Sie einen Kunststoffschaber.

• Kontrollieren Sie den Tauwasserabfluss im Kühlraum in regelmäßigen Abständen. Rei- nigen Sie den Ablauf, falls nötig. Bei verstopftem Wasserabfluss sammelt sich das Wasser auf dem Boden des Gerätes an. Inbetriebnahme Halten Sie sich für den elektrischen Anschluss strikt an die Anweisungen der betreffenden Abschnitte.

• Kontrollieren Sie nach dem Auspacken das Gerät auf eventuelle Beschädigungen. Neh- men Sie das Gerät nicht in Betrieb, wenn es beschädigt ist. Melden Sie die Schäden umgehend dem Händler, bei dem Sie es erworben haben. Bewahren Sie in diesem Fall die Verpackung auf.

• Lassen Sie das Gerät mindestens vier Stunden stehen, bevor Sie es elektrisch anschließen, damit das Öl in den Kompressor zurückfließen kann.

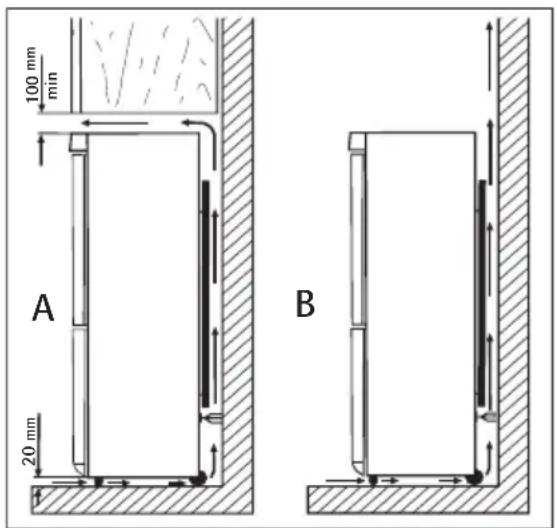

• Ausreichenden Freiraum zur Luftzirkulation um das Gerät lassen; anderenfalls besteht Überhitzungsgefahr. Halten Sie sich für die Belüftung an die Installationsanweisungen.

• Das Gerät sollte zur Vermeidung von Verbrennungen durch Berührung von heißen Bau- teilen (Kompressor, Kondensator) möglichst mit der Rückseite gegen eine Wand aufge- stellt werden.

• Das Gerät darf nicht in der Nähe von Heizkörpern oder Kochern installiert werden.

• Vergewissern Sie sich, dass der Netzstecker des Gerätes nach der Installation frei zu- gänglich ist.

Verbinden Sie das Gerät ausschließlich mit einer Trinkwasserzuleitung. 12) Kundendienst

• Sollte die Wartung des Gerätes elektrische Arbeiten verlangen, so dürfen diese nur von einem qualifizierten Elektriker oder einem Elektro-Fachmann durchgeführt werden.

• Wenden Sie sich für Reparaturen und Wartung nur an Fachkräfte der autorisierten Kun- dendienststellen und verlangen Sie stets Original-Ersatzteile. Umweltschutz Das Gerät enthält im Kältekreis oder in dem Isoliermaterial keine ozonschädigenden Gase. Das Gerät darf nicht wie normaler Hausmüll entsorgt werden. Die Isolierung enthält ent- zündliche Gase: das Gerät muss gemäß den geltenden Vorschriften entsorgt werden; sie erhalten diese bei Ihrer Gemeindeverwaltung. Nicht das Kälteaggregat beschädigen, ins- besondere nicht in der Nähe des Wärmetauschers. Die Materialien, die bei der Herstellung dieses Geräts verwendet wurden und mit dem Symbol markiert sind, können recycelt werden.

12) Falls ein Wasseranschluss erforderlich ist

SicherheitshinweiseBedienblende

1 ON/OFF-Taste 2 Temperaturregelung Kühlschrank, + Taste 3 Temperaturanzeige Kühlschrank 4 Temperaturregelung Kühlschrank, - Taste 5 COOLMATIC Taste 6 COOLMATIC Anzeige 7 Anzeige Kühlraum 8 Anzeige Gefrierraum 9 FROSTMATIC Anzeige 10 FROSTMATIC Taste 11 Temperaturregelung Gefriergerät, + Taste 12 Temperaturanzeige Gefriergerät 13 Temperaturregelung Gefriergerät, - Taste 14 Taste zum Rücksetzen des Alarms 15 Warnlicht Einschalten des Gerätes

1. Stecken Sie den Stecker in die Netzsteckdose.

2. Stellen Sie den Schalter ON/OFF auf EIN.

3. Das Warnlicht blinkt, da die Temperatur erreicht ist.

Der Warnton schaltet sich ein.

4. Drücken Sie die Alarm-Löschtaste, um den Alarm rückzusetzen.

Falls die Tür längere Zeit offen steht, schaltet sich die Innenbeleuchtung elektronisch aus; anschließend stellt sich die Beleuchtungs-Funktion durch das Schließen und Öffnen der Tür selbst zurück. Ausschalten des Geräts So schalten Sie das Gerät aus:

1. Stellen Sie den Schalter ON/OFF auf AUS.

2. Trennen Sie den Netzstecker von der Netzversorgung.

Temperaturanzeigen Die Temperaturanzeigen geben verschiedene Informationen an: Bedienblende 65• Im Normalbetrieb wird die zurzeit im Kühlschrank herrschende Temperatur (IST-Tem- peratur) angezeigt.

• Im Gefriergerät wird die höchste Temperatur angezeigt (IST-Temperatur). Wenn das Ge- friergerät voll beladen ist, befindet sich die wärmste Stelle in der Regel im oberen vor- deren Bereich. Je nachdem, wie dieser Abschnitt gefüllt ist, sind hier die Temperaturen niedriger als an anderen Stellen des Gefriergeräts.

• Wenn die Temperatur eingestellt wird, blinkt der zurzeit eingestellte Temperaturwert des Kühlschranks (SOLL-Temperatur) in der Anzeige. Warten Sie nach einer Änderung der Temperatureinstellung ungefähr 24 Stunden, bis sich die Temperatur stabilisiert hat. Liegt eine Störung am Gerät vor, zeigt die Temperaturanzeige folgendes an:

• ein Quadrat oder einen Buchstaben in der Temperaturanzeige für den Kühlraum für eine Störung im Kühlraum

• ein Quadrat oder einen Buchstaben in der Temperaturanzeige für eine Störung im Ge- frierraum Temperaturregelung Bedienen Sie das Gerät wie folgt:

1. Stellen Sie die gewünschte Temperatur ein, indem Sie auf die entsprechende Taste

Temperatureinstellung drücken. In der Temperaturanzeige erscheint sofort die geän- derte Einstellung (SOLL-Temperatur), und zwar in blinkenden Ziffern.

2. Jedes Mal, wenn Sie auf eine Taste Temperatureinstellung drücken, ändert sich die

angezeigte SOLL-Temperatur um 1 °C. Das Gerät muss die SOLL-Temperatur innerhalb von 24 Stunden erreichen.

3. Wenn die gewünschte Temperatur erreicht ist, wechselt die Temperaturanzeige nach

kurzer Zeit (ca. 5 Sek.) zur Anzeige der zurzeit im Gerät herrschenden IST-Temperatur. Außerdem hören die Ziffern in der Temperaturanzeige auf zu blinken und leuchten stattdessen stetig. Für eine ordnungsgemäße Lagerung von Lebensmitteln sollten Sie folgende Temperatur einstellen:

• +5 °C im Kühlschrank

• -18 °C im Gefrierschrank Wird die Einstellung geändert, so läuft der Kompressor nicht sofort an, wenn gerade au- tomatisch abgetaut wird. Da die Lagertemperatur im Kühlschrank schnell erreicht wird, können Sie das Gerät gleich nach dem Einschalten mit Lebensmitteln füllen. COOLMATIC Funktion Die COOLMATIC Funktion dient zum schnellen Herunterkühlen großer Lebensmittelmengen im Kühlschrank So schalten Sie die Funktion ein:

1. Taste COOLMATIC drücken.

2. Die COOLMATIC Anzeige schaltet sich ein.

Die COOLMATIC Funktion sorgt jetzt für intensives Kühlen. Eine SOLL-Temperatur von +2°C wird automatisch gewählt. Die COOLMATIC-Funktion endet automatisch nach einer Dauer von 6 Stunden. Sie können die Funktion jederzeit ausschalten:

1. Taste COOLMATIC drücken.

Bedienblende2. Die COOLMATIC Anzeige schaltet sich aus. FROSTMATIC Funktion Die FROSTMATIC Funktion ist eine Schnellgefrierfunktion, die die Tiefkühlung neu hinzu- kommender Lebensmittel beschleunigt und gleichzeitig die bereits tiefgekühlten Lebens- mittel vor unerwünschter Erwärmung schützt. So schalten Sie die Funktion ein:

1. Taste FROSTMATIC drücken.

2. Die FROSTMATIC Anzeige schaltet sich ein.

Die FROSTMATIC Funktion endet automatisch nach einer Dauer von 52 Stunden. Sie können die Funktion jederzeit ausschalten:

1. Taste FROSTMATIC drücken.

2. Die FROSTMATIC Anzeige schaltet sich aus.

Temperaturwarnung Bei einem außergewöhnlichen Temperaturanstieg innerhalb des Gefriergeräts (z. B. bei Stromausfall) beginnt die Warnleuchte zu blinken, und ein Warnton ertönt. Um die Ausgabe des Warntons zu beenden, drücken Sie die Taste zum Rücksetzen des Alarms; die Alarmanzeige blinkt weiterhin. Der Warnton verstummt automatisch nach Erreichen der normalen Temperatur, während die Warnleuchte weiterhin blinkt. Drücken Sie die Alarm-Rückstelltaste. Die Alarmanzeige erlischt, und 5 Sekunden lang wird die höchste im Gefrierraum erreichte Temperatur auf der Temperaturanzeige des Gefrier- geräts angezeigt. Erste Inbetriebnahme Reinigung des Innenraums Bevor Sie das Gerät in Betrieb nehmen, beseitigen Sie den typischen "Neugeruch" am besten durch Auswaschen der Innenteile mit lauwarmem Wasser und einem neutralen Reini- gungsmittel. Sorgfältig nachtrocknen. Verwenden Sie keine Reinigungsmittel oder Scheuerpulver, da hierdurch die Oberfläche beschädigt wird. Täglicher Gebrauch Lagerung gefrorener Produkte Lassen Sie das Gerät vor der ersten Inbetriebnahme oder nach einer Zeit, in der das Gerät nicht benutzt wurde, mindestens zwei Stunden lang auf den höheren Einstellungen laufen, bevor Sie Lebensmittel in das Gefrierfach hinein legen. Kam es zum Beispiel durch einen Stromausfall, der länger dauerte als der in der Tabelle mit den technischen Daten angegebene Wert (siehe "Ausfalldauer") zu einem ungewollten Ab- tauen, dann müssen die aufgetauten Lebensmittel sehr rasch verbraucht oder sofort ge- kocht und (nach dem Abkühlen) erneut eingefroren werden. Erste Inbetriebnahme 67Auftauen Tiefgefrorene oder gefrorene Lebensmittel können vor der Verwendung je nach der zur Verfügung stehenden Zeit im Kühlschrank oder bei Raumtemperatur aufgetaut werden. Kleinere Gefriergutteile können unter Umständen sogar direkt aus dem Gefrierschrank entnommen und anschließend sofort gekocht oder gegart werden: in diesem Fall dauert der Garvorgang allerdings etwas länger. Kohlefilter Das Gerät ist mit einem Kohlefilter hinter einer Klappe in der Rückwand des Luftverteilungsfachs ausgerüstet. Der Filter reinigt die Luft von unerwünschten Ge- rüchen im Kühlfach und verbessert so die Aufbe- wahrungseigenschaften. Die Lüftungsklappe muss während des Betriebs stets geschlossen sein. Verstellbare Ablagen/Einsätze Die Wände des Kühlschranks sind mit einer Anzahl von Führungsschienen ausgestattet, die verschie- dene Möglichkeiten für das Einsetzen der Ablagen bieten. Flaschenhalter Im voreingestellten Flaschenhalter können Fla- schen (mit der Öffnung nach vorn) gelagert wer- den. Legen Sie nur verschlossene Flaschen in den Fla- schenhalter, wenn er sich in horizontaler Stellung befindet. Sie können die Neigung des Flaschenhalters nach oben verstellen, damit dort auch bereits geöffnete

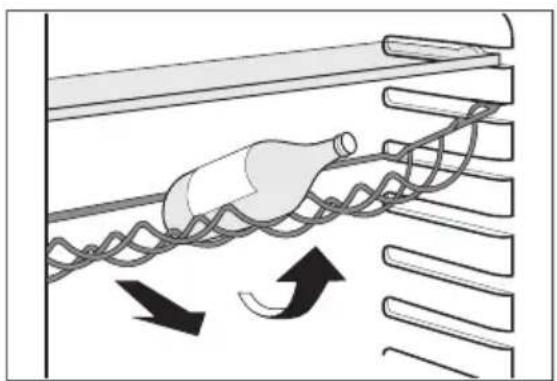

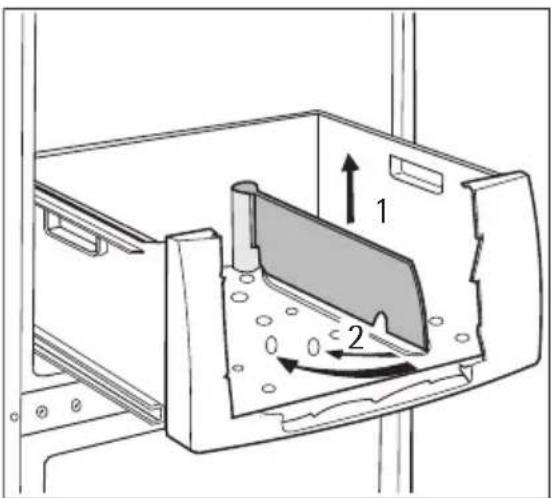

Täglicher GebrauchFlaschen gelagert werden können. Ziehen Sie dazu den Flaschenhalter nach oben und lassen Sie ihn in die nächste Stellung einrasten. Obst-/Gemüseschublade Die Schublade eignet sich zur Aufbewahrung von Obst und Gemüse. Die Schubladentrennwand lässt sich in verschie- denen Positionen verstellen, so dass die entste- henden Fächer den verschiedenen Bedürfnissen angepasst werden können. Am Schubladenboden befindet sich (je nach Aus- stattung) ein Gitter, damit Obst und Gemüse nicht direkt mit eventueller Feuchtigkeit auf dem Boden in Berührung kommen. Alle Teile in der Schublade können zur Reinigung heraus genommen werden Positionierung der Türeinsätze Die Türeinsätze können in verschiedener Hö- he positioniert werden; damit ermöglichen Sie das Lagern verschieden großer Lebens- mittelpackungen. Bitte nehmen Sie die Einstellungen wie folgt vor: Ziehen Sie den Einsatz langsam in Richtung der Pfeile soweit heraus, bis er ganz aus der Führung ist, und setzen Sie ihn dann nach Wunsch wieder ein. Frischebox (Kühlzone) Die Frischebox ist eine Kühlzone, die zur Aufbewahrung von frischen Lebensmitteln wie Fisch, Fleisch und Meeresfrüchten geeignet ist, da die Temperatur hier niedriger ist als im restlichen Kühlschrank. Sie befindet sich im unteren Teil des Kühlschranks, direkt über der Gemüseschublade.

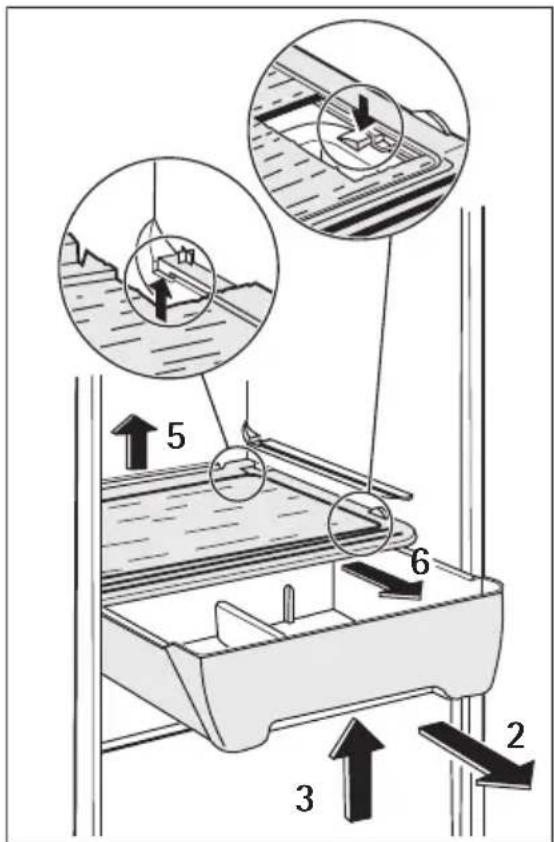

Täglicher Gebrauch 69Gehen Sie zum Herausnehmen der Frischebox wie folgt vor:

1. Öffnen Sie die Tür des Kühlschranks so weit

wie möglich. Wenn Sie die Tür wegen eines Anschlags oder aufgrund anderer Objekte nicht in einem Winkel von 180° öffnen kön- nen, nehmen Sie bitte die Flaschenablage aus der Tür heraus.

2. Ziehen Sie die Schublade bis zum Endpunkt

3. Heben Sie den vorderen Teil der Schublade et-

4. Nehmen Sie die Schublade aus der Halterung

5. Heben Sie den hinteren Teil der Halterung aus

6. Ziehen Sie den Rahmen zu sich her.

7. Nehmen Sie den Rahmen der Halterung he-

raus. Wenn Sie die Frischebox wieder in die ursprüng- liche Position bringen möchten, führen Sie bitte die oben genannten Schritte in umgekehrter Rei- henfolge durch. Entnahme von Gefrierkörben aus dem Gefrierschrank

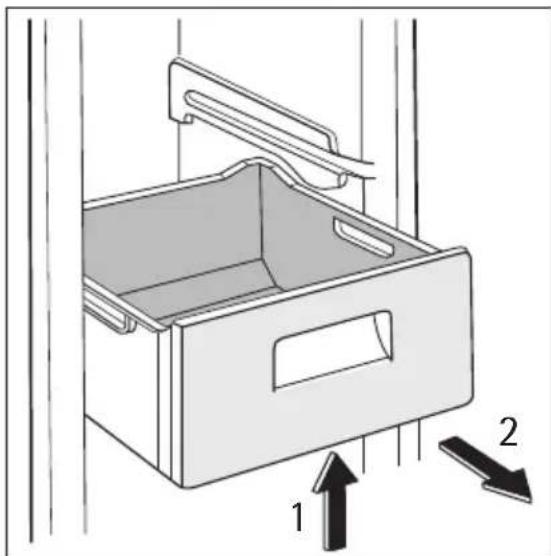

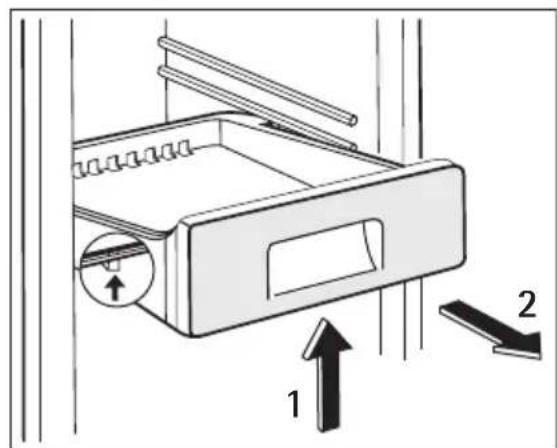

Die Gefrierkörbe sind mit einem Anschlag ausgestattet, der die versehentliche Entnahme oder ein Herausfallen verhindert. Um einen Gefrierkorb aus dem Gefrierschrank zu neh- men, ziehen Sie den Korb zu sich her, bis er den Anschlag erreicht, und kippen den Korb mit der Vorderseite nach oben, bis er sich herausnehmen lässt. Wenn Sie den Gefrierkorb wieder zurück in das Gerät legen möchten, heben Sie die Vor- derseite des Korbs leicht an und setzen ihn in das Gefriergerät ein. Sobald Sie über die Endpunkte sind, drücken Sie den Gefrierkorb wieder in seine ursprüngliche Position.

Täglicher GebrauchPraktische Tipps und Hinweise Normale Betriebsgeräusche

• Unter Umständen ist ein leichtes Gurgeln und Blubbern zu hören, wenn das Kältemittel durch die Spulen und Leitungen gepumpt wird. Das ist normal.

• Bei eingeschaltetem Kompressor wird das Kältemittel umgewälzt und Sie hören ein Sur- ren und ein pulsierendes Geräusch vom Kompressor. Das ist normal.

• Die thermische Ausdehnung kann ein plötzliches Krachen verursachen. Das ist normal und kein gefährliches physikalisches Anzeichen. Das ist normal. Energiespartipps

• Öffnen Sie die Tür nicht zu häufig, und lassen Sie diese nicht länger offen als unbedingt notwendig.

• Ist die Umgebungstemperatur hoch, der Temperaturregler auf eine höhere Einstellung gedreht und das Gerät voll beladen, kann es bei andauerndem Betrieb des Kompressors zu Frost- oder Eisbildung am Verdampfer kommen. In diesem Fall muss mit dem Tem- peraturregler eine niedrigere Temperatur gewählt werden, die ein automatisches Ab- tauen ermöglicht und damit auch einen niedrigeren Energieverbrauch. Hinweise für die Kühlung frischer Lebensmittel So erzielen Sie beste Ergebnisse:

• legen Sie bitte keine warmen Lebensmittel oder dampfende Flüssigkeiten in den Kühl- schrank

• decken Sie die Lebensmittel ab oder verpacken Sie diese entsprechend, besonders wenn diese stark riechen

• legen Sie die Lebensmittel so hinein, dass um sie Luft frei zirkulieren kann Hinweise für die Kühlung Tipps: Fleisch (alle Sorten): wickeln Sie Fleisch in lebensmittelechte Tüten und legen Sie diese auf die Glasablage über der Gemüseschublade. Bitte lagern Sie Fleisch aus Sicherheitsgründen nur einen oder maximal zwei Tage auf diese Weise. Gekochte Lebensmittel, kalte Gerichte usw.: diese können abgedeckt auf eine Ablage gelegt werden. Obst und Gemüse: bitte waschen Sie Obst und Gemüse gründlich und legen Sie es in die speziell dafür vorgesehene(n) Schublade(n). Butter und Käse: diese sollten stets in speziellen luftdichten Behältern verpackt sein oder in Aluminiumfolie bzw. in lebensmittelechte Tüten eingepackt werden, um so wenig Luft wie möglich in der Verpackung zu haben. Milchflaschen: bitte bewahren Sie Milchflaschen stets mit Deckel im Flaschenregal in der Tür auf. Bananen, Kartoffeln, Zwiebeln und Knoblauch sollten nicht im Kühlschrank aufbewahrt werden, außer diese sind dafür speziell verpackt. Hinweise zum Einfrieren Im Folgenden finden Sie einige wertvolle Tipps für einen optimalen Gefriervorgang: Praktische Tipps und Hinweise 71• die maximale Menge an Lebensmitteln, die innerhalb von 24 Stunden eingefroren werden kann. ist auf dem Typschild angegeben;

• der Gefriervorgang dauert 24 Stunden. Legen Sie während dieses Zeitraums keine wei- teren einzufrierenden Lebensmittel in das Gefrierfach;

• frieren Sie ausschließlich frische und gründlich gewaschene Lebensmittel von sehr guter Qualität ein;

• teilen Sie die Lebensmittel in kleinere Portionen ein, damit diese schnell und vollständig gefrieren und Sie später nur die Menge auftauen müssen, die Sie gerade benötigen;

• die einzufrierenden Lebensmittelportionen sollten stets luftdicht in Aluminiumfolie oder in lebensmittelechte Gefrierbeutel verpackt werden, um so wenig Luft wie möglich in der Verpackung zu haben;

• achten Sie beim Hineinlegen von frischen, noch ungefrorenen Lebensmitteln darauf, dass diese keinen Kontakt mit Gefriergut bekommen, da dieses sonst antauen kann;

• weniger fetthaltige Lebensmittel lassen sich besser lagern als fetthaltigere; Salz verkürzt die Lagerzeit von Lebensmitteln im Gefrierfach;

• werden Gefrierwürfel direkt nach der Entnahme aus dem Gefrierfach verwendet, können Sie zu Frostbrand auf der Haut führen;

• Es empfiehlt sich, das Einfrierdatum auf jeder einzelnen Packung zu notieren, um einen genauen Überblick über die Lagerzeit zu haben. Hinweise zur Lagerung gefrorener Produkte So erzielen Sie die besten Ergebnisse mit Ihrem Gerät:

• prüfen Sie sorgfältig, dass die im Handel erworbenen gefrorenen Lebensmittel sachge- recht gelagert wurden;

• achten Sie unbedingt darauf, die eingekauften gefrorenen Lebensmittel in der kürzest möglichen Zeit in Ihren Gefrierschrank zu bringen;

• öffnen Sie die Tür nicht zu häufig, und lassen Sie diese nicht länger offen als unbedingt notwendig.

• Abgetaute Lebensmittel verderben sehr schnell und eignen sich nicht für ein erneutes Einfrieren.

• Das Haltbarkeitsdatum auf der Tiefkühlkostverpackung sollte nicht überschritten wer- den. Reinigung und Pflege VORSICHT! Ziehen Sie bitte vor jeder Reinigungsarbeit immer den Netzstecker aus der Steckdose. Der Kältekreis des Gerätes enthält Kohlenwasserstoffe; Wartungsarbeiten und Nachfüllen von Kältemittel dürfen daher nur durch vom Hersteller autorisiertes Fachpersonal ausge- führt werden. Regelmäßige Reinigung Der gesamte Kühlschrank muss regelmäßig gereinigt werden:

• Reinigen Sie die Innenseiten und die Zubehörteile mit lauwarmem Wasser und etwas Neutralseife.

Reinigung und Pflege• Prüfen und säubern Sie die Türdichtungen in regelmäßigen Abständen und kontrollieren Sie, dass diese sauber und frei von Verunreinigungen sind.

• Spülen und trocknen Sie diese sorgfältig ab. Ziehen Sie nicht an Leitungen und/oder Kabeln im Innern des Kühlschranks und achten Sie darauf, diese nicht zu verschieben oder zu beschädigen. Benutzen Sie zur Reinigung des Innenraums keinesfalls Putzmittel, Scheuerpulver, stark parfümierte Reinigungsmittel oder Wachspolituren, da diese die Oberfläche des Innen- raums beschädigen und einen starken Eigengeruch hinterlassen können. Reinigen Sie den Kondensator (schwarzes Gitter) und den Motorkompressor auf der Gerä- terückseite mit einer Bürste oder einem Staubsauger. Dadurch verbessert sich die Leistung des Geräts und es verbraucht weniger Strom. Bitte achten Sie darauf, das Kühlsystem nicht zu beschädigen. Viele Haushaltsreiniger für Küchen enthalten Chemikalien, die den im Gerät verwendeten Kunststoff angreifen können. Aus diesem Grund ist es empfehlenswert, das Gerät außen nur mit warmem Wasser und etwas flüssigem Tellerspülmittel zu reinigen. Schließen Sie das Gerät nach der Reinigung wieder an die Netzversorgung an. Wechseln des Kohlefilters Das beste Ergebnis wird erzielt, wenn Sie den Kohlefilter einmal jährlich wechseln. Neue Aktivluftfilter erhalten Sie bei Ihrem Händler vor Ort. Die Gebrauchsanweisung für das "Einsetzen des Kohlefilters" beachten. Abtauen Ihr Gerät ist ein No-Frost-Gerät. Dies bedeutet, dass sich während des Gerätebetriebs kein Eis oder Reif bildet, und zwar weder an den Innenwänden noch auf dem Lebensmitteln. Es bildet sich weder Eis noch Reif, da kontinuierlich kalte Luft innerhalb des Kühlschrank- fachs zirkuliert, die von einem automatisch gesteuerten Lüfter erzeugt wird. Was tun, wenn … VORSICHT! Ziehen Sie vor der Fehlersuche immer den Netzstecker aus der Steckdose. Die Fehlersuche, die in der vorliegenden Gebrauchsanweisung nicht beschrieben ist, darf nur von einem qualifizierten Elektriker oder einer kompetenten Person durchgeführt wer- den. Während das Gerät in Betrieb ist, entstehen bestimmte Geräusche (Kompressor und Kühl- kreislauf). Störung Mögliche Ursache Abhilfe Das Gerät ist zu laut. Das Gerät steht nicht stabil. Prüfen Sie, ob das Gerät stabil steht (alle vier Füße müssen fest auf dem Boden stehen). Was tun, wenn … 73Störung Mögliche Ursache Abhilfe Der Kompressor arbeitet ständig. Der Temperaturregler kann falsch eingestellt sein. Stellen Sie eine höhere Tempera- tur ein. Die Tür ist nicht richtig geschlos- sen. Siehe hierzu "Schließen der Tür". Die Tür wurde zu häufig geöff- net. Lassen Sie die Tür nicht länger als unbedingt erforderlich offen. Die Temperatur der zu kühlen- den Lebensmittel ist zu hoch. Lassen Sie Lebensmittel auf Raumtemperatur abkühlen, bevor Sie sie in den Kühlschrank stellen. Die Raumtemperatur ist zu hoch. Senken Sie die Raumtemperatur. Die FROSTMATIC Schnellgefrier- Funktion ist eingeschaltet. Siehe hierzu " FROSTMATIC-Funk- tion. Die COOLMATIC Schnellgefrier- Funktion ist eingeschaltet. Siehe hierzu " COOLMATIC-Funk- tion. Wasser fließt an der Rückwand des Kühl- schranks hinunter. Beim automatischen Abtauen fließt das abgetaute Wasser an der Rückwand des Kühlschranks hinunter. Das ist normal. Wasser fließt in den Kühlschrank. Der Wasserabflusskanal ist ver- stopft. Reinigen Sie den Wasserabfluss- kanal. Die eingelagerten Lebensmittel verhindern, dass das Wasser zum Kollektor fließt. Stellen Sie sicher, dass die Lebens- mittel nicht die Rückwand berüh- ren. Wasser fließt auf den Bo- den. Der Tauwasserablauf läuft nicht in die Verdampferschale über dem Kompressor. Befestigen Sie den Tauwasserab- lauf an der Verdampferschale. Zu hohe Reif- und Eisbil- dung. Das Gefriergut ist nicht korrekt verpackt. Verpacken Sie die Produkte bes- ser. Die Tür ist nicht richtig geschlos- sen. Siehe hierzu "Schließen der Tür". Der Temperaturregler kann falsch eingestellt sein. Stellen Sie eine höhere Tempera- tur ein. Die Temperatur im Gerät ist zu hoch. Die Tür ist nicht richtig geschlos- sen. Siehe hierzu "Schließen der Tür". Die Temperatur der zu kühlen- den Lebensmittel ist zu hoch. Lassen Sie Lebensmittel auf Raumtemperatur abkühlen, bevor Sie sie in den Kühlschrank stellen. Es wurden zu viele Lebensmittel auf einmal eingelegt. Legen Sie weniger Lebensmittel auf einmal ein. Die Temperatur im Kühl- schrank ist zu hoch. Die Kaltluft kann nicht im Gerät zirkulieren. Stellen Sie sicher, dass die Kaltluft im Gerät zirkulieren kann.

Was tun, wenn …Störung Mögliche Ursache Abhilfe Die Temperatur im Ge- frierraum ist zu hoch. Die einzufrierenden Packungen liegen zu dicht aneinander. Stellen Sie sicher, dass die Kaltluft im Gerät zirkuliert und die Le- bensmittel dies nicht verhindern. Das Gerät funktioniert nicht. Das Gerät ist abgeschaltet. Schalten Sie das Gerät ein. Der Netzstecker steckt nicht richtig in der Steckdose. Stecken Sie den Netzstecker rich- tig in die Steckdose. Das Gerät bekommt keinen Strom. Es liegt keine Spannung an der Netzsteckdose an. Testen Sie bitte, ob ein anderes Gerät an dieser Steckdose funkti- oniert. Kontaktieren Sie gegebe- nenfalls einen qualifizierten Elektriker. Die Lampe funktioniert nicht. Die Lampe ist defekt. Siehe hierzu "Austauschen der Lampe". Bitte rufen Sie den nächsten Marken-Kundendienst in Ihrer Nähe an, wenn alle genannten Abhilfemaßnahmen nicht zum gewünschten Erfolg führen. Austauschen der Lampe für die Innenbeleuchtung VORSICHT! Trennen Sie den Netzstecker von der Netzversor- gung.

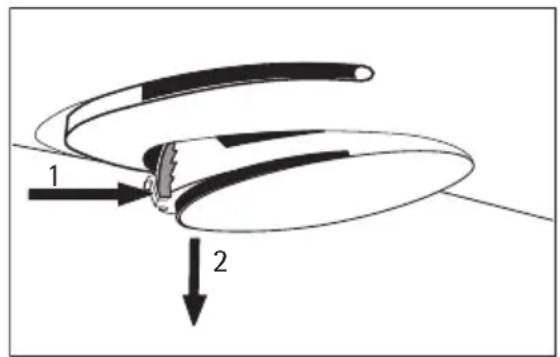

1. Ziehen Sie den Haken an der Lampenabde-

2. Nehmen Sie die Lampenabdeckung ab.

3. Ersetzen Sie die Lampe durch eine Lampe der

gleichen Leistung (die maximal erlaubte Leis- tung steht auf der Lampenabdeckung).

4. Bringen Sie die Lampenabdeckung an.

5. Stecken Sie den Netzstecker in die Steckdose.

6. Öffnen Sie die Tür. Prüfen Sie, ob die Lampe brennt.

Schließen Sie die Tür

1. Reinigen Sie die Türdichtungen.

2. Stellen Sie die Tür nach Bedarf ein. Siehe hierzu "Gerät aufstellen".

3. Ersetzen Sie die defekten Türdichtungen, falls erforderlich. Kontaktieren Sie den Kun-

Was tun, wenn … 75Technische Daten Abmessungen Höhe 1850 mm Breite 595 mm Tiefe 632 mm Ausfalldauer 16 h Die technischen Informationen befinden sich auf dem Typschild innen links im Gerät sowie auf der Energieplakette. Inbetriebnahme WARNUNG! Lesen Sie bitte die "Sicherheitshinweise" sorgfältig vor der Aufstellung des Geräts durch, um Gefahren für Sie selbst zu vermeiden und einen korrekten Betrieb des Geräts zu ge- währleisten. Aufstellung Installieren Sie dieses Gerät an einem Ort, an dem die Umgebungstemperatur mit der Kli- maklasse übereinstimmt, die auf dem Typschild des Geräts angegeben ist: Klimaklasse Umgebungstemperatur SN +10°C bis + 32°C N +16°C bis + 32°C ST +16°C bis + 38°C T +16°C bis + 43°C Standort Das Gerät sollte möglichst weit entfernt von Wär- mequellen wie Heizungen, Boilern oder direktem Sonnenlicht usw. aufgestellt werden. Die Luft muss frei auf der Geräterückseite zirkulieren kön- nen. Damit das Gerät die optimale Leistung brin- gen kann, wenn es unter einer überhängenden Wand installliert wird, muss der Mindestabstand zwischen der Geräteoberseite und der Wand min- destens 100 mm betragen. Allerdings sollte die Aufstellung des Gerätes unter einer überhängen- den Wand nach Möglichkeit vermieden werden. Die korrekte waagerechte Ausrichtung des Gerä- tes kann mit Hilfe eines oder mehrerer Schraub- füße am Sockel des Gerätes erfolgen.

Technische DatenWARNUNG! Es muss möglich sein, das Gerät vom Netz zu trennen; nach der Installation muss die Steckdose daher zugänglich bleiben. Elektrischer Anschluss Kontrollieren Sie vor der ersten Benutzung des Gerätes, ob die Netzspannung und -frequenz Ihres Hausanschlusses mit den auf dem Typenschild angegebenen Anschlusswerten über- einstimmen. Das Gerät muss geerdet sein. Zu diesem Zweck ist die Netzkabelsteckdose mit einem Schutzkontakt ausgestattet. Falls die Steckdose Ihres Hausanschlusses nicht geerdet sein sollte, lassen Sie das Gerät bitte gemäß den geltenden Vorschriften erden und fragen Sie dafür einen qualifizierten Elektriker. Der Hersteller übernimmt keinerlei Haftung für Schäden oder Verletzungen, die durch Missachtung der oben genannten Sicherheitshinweise entstehen. Das Gerät entspricht den EU- Richtlinien. Distanzstücke hinten In der Dokumententasche befinden sich zwei Distanzstücke, die wie in der Abbildung ge- zeigt angebracht werden müssen. Lockern Sie dazu die Schrauben etwas und passen Sie die Distanzstücke unter den Schraubenköpfen ein. Ziehen Sie anschließend die Schrauben wieder fest. Ausrichten Bei der Aufstellung des Gerätes ist dieses waage- recht auszurichten. Dies lässt sich mit zwei Schraubfüßen am vorderen Sockel des Gerätes er- reichen.

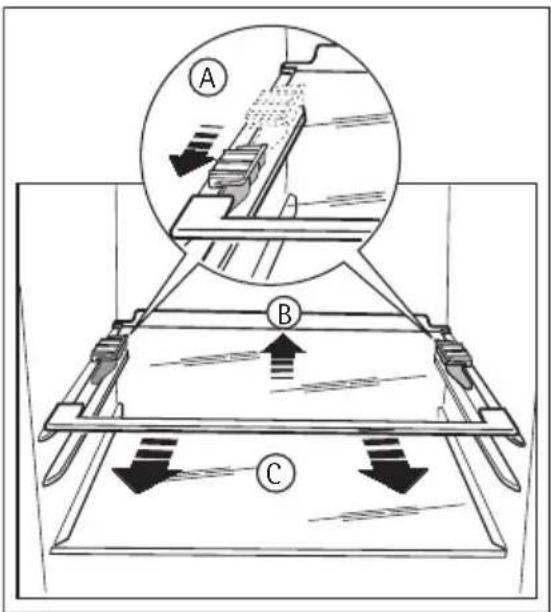

Inbetriebnahme 77Entfernen der Ablagenhalter Das Gerät ist mit Ablagenhaltern ausgestattet, die zum Sichern der Ablagen während des Transports dienen. Entfernen Sie diese Halter wie folgt:

1. Schieben Sie die Ablagenhalter in Pfeilrich-

2. Heben Sie die Ablage hinten an und drücken

Sie sie nach vorn, bis sie sich herausnehmen lässt (B).

3. Entfernen Sie die Halter (C).

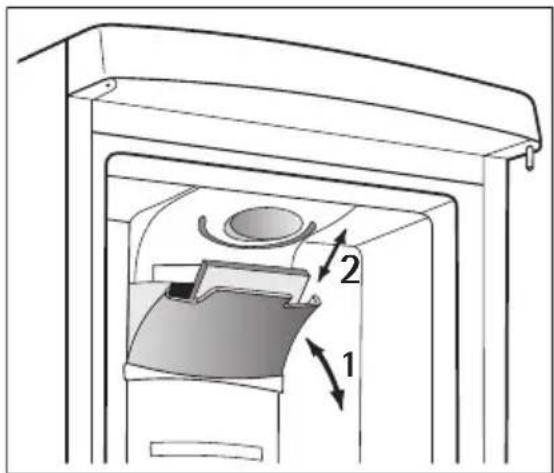

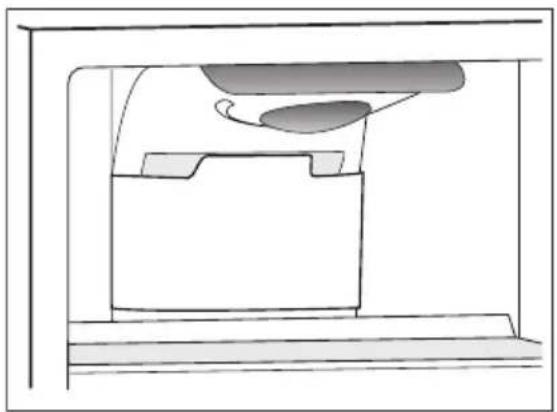

Einsetzen des Kohlefilters Der Kohlefilter ist ein Aktivkohlefilter, der schlechte Gerüche aufsaugt und so den Ge- schmack und das Aroma der Lebensmittel ohne Risiko von Geruchsübertragung optimal aufrecht erhält. Der Filter wird mit einer Plastikumhüllung gelie- fert, die seine Haltbarkeit und die Bewahrung sei- ner Eigenschaften gewährleistet. Der Filter muss hinter der Klappe eingesetzt werden, bevor das Gerät eingeschaltet wird.

1. Öffnen Sie die Klappenabdeckung (1)

2. Entnehmen Sie den Filter aus der Plastikum-

3. Setzen Sie den Filter in den Schlitz an der

Rückseite der Klappenabdeckung (2) ein

4. Schließen Sie die Klappenabdeckung

Die Lüftungsklappe muss während des Betriebs stets geschlossen sein. Behandeln Sie den Filter sorgfältig, damit sich keine Partikel von der Oberfläche ablösen. Wechsel des Türanschlags WARNUNG! Vor dem Durchführen von Arbeiten am Gerät ist stets der Stecker aus der Steckdose zu ziehen. Die nachfolgend beschriebenen Tätigkeiten müssen mit Hilfe einer zweiten Person durch- geführt werden, um ein Herunterfallen der Türen zu vermeiden.

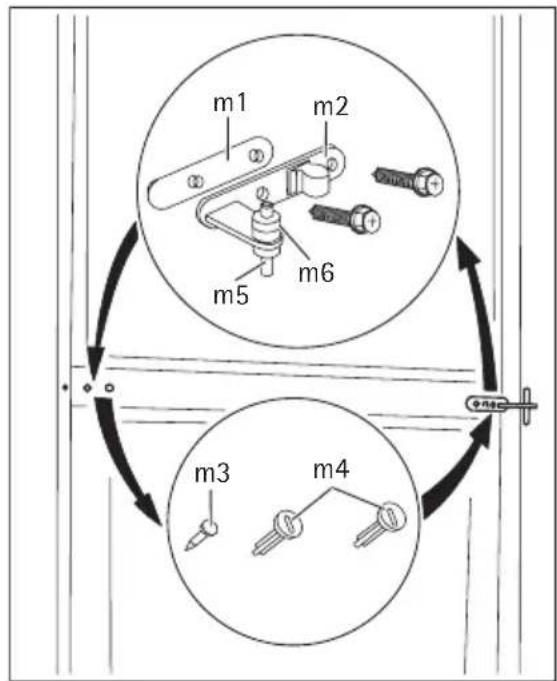

Inbetriebnahme1. Öffnen Sie die Türen. Das mittlere Schar- nier (m2) lösen. Das Kunststoff-Distanz- stück (m1) entfernen.

2. Das Distanzstück (m6) entfernen und an

der anderen Seite des Scharnierhaltes- tifts (m5) befestigen.

3. Die Türen entfernen.

4. Den linken Stift der mittleren Abde-

ckung (m3, m4) entfernen und an der anderen Seite befestigen.

5. Den Stift der mittleren Abdeckung (m5)

in der linken Bohrung der unteren Tür befestigen.

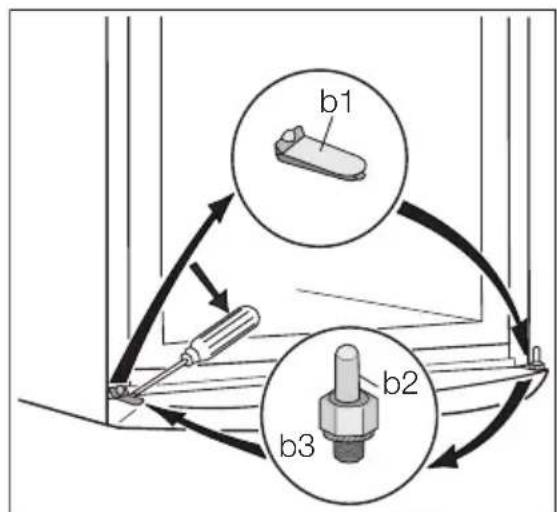

6. Die Abdeckung (b1) mit einem geeigne-

ten Werkzeug entfernen. Den Haltestift (b2) des unteren Scharniers lösen, das Distanzstück (b3) entfernen und an der gegenüberliegenden Seite montieren.

7. Die Abdeckung (b1) auf der anderen Sei-

te wieder anbringen.

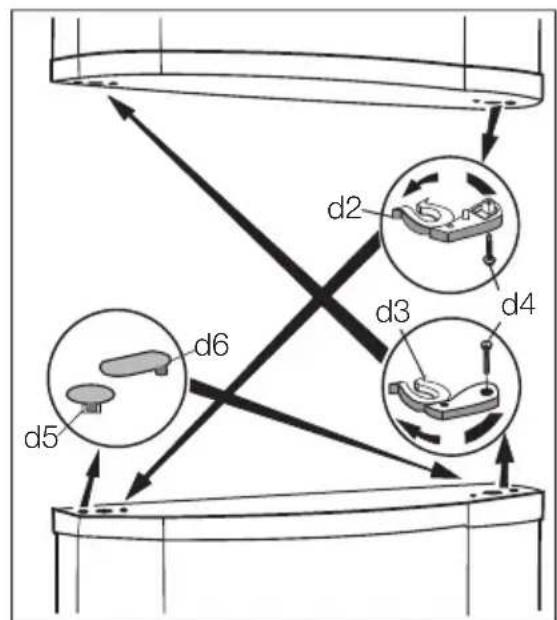

8. Die Türverriegelungselemente (d2, d3)

umkehren, auf die andere Seite der an- deren Tür versetzen und durch Herein- schrauben der Schraube (d4) befestigen.

9. Die Anschläge (d5, d6) auf der anderen

Seite der Türen wieder einsetzen.

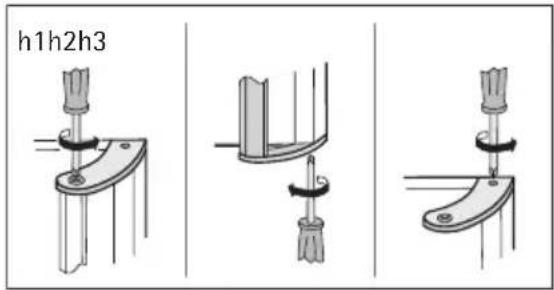

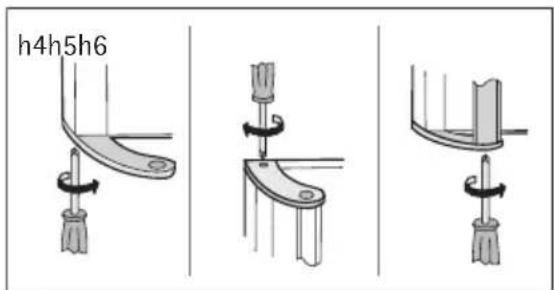

Inbetriebnahme 7910. Den Griff abziehen. Schrauben Sie die obere Griffhalterung von der Griffstan- ge (h1) ab. Schrauben Sie die untere Griffhalterung von der Tür (h2) ab. Schrauben Sie die obere Griffhalterung von der Tür (h3) ab.

11. Bauen Sie den Griff auf der anderen Sei-

te an. Schrauben Sie die Griffhalterung wieder an der Tür (h4) an. Drehen Sie die Griff- halterung mit dem Griff und schrauben Sie sie an die Tür (h5) und an die ange- brachte Griffhalterung (h6).

12. Die untere Tür wieder in den Haltestift

des unteren Scharniers (b2) einhängen.

13. Das mittlere Scharnier (m2) in die linke Bohrung der unteren Tür einsetzen.

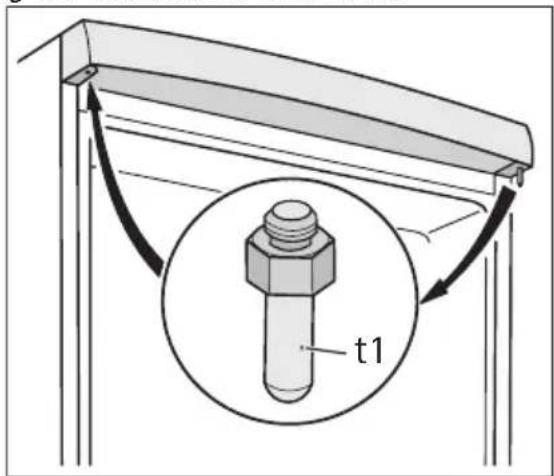

14. Den Haltestift des oberen Scharniers (t1)

lösen und an der gegenüberliegenden Seite montieren.

15. Die obere Tür in den Haltestift des obe-

ren Scharniers einhängen.

16. Die obere Tür wieder in den Haltestift des

mittleren Scharniers (m5) einhängen; dabei beide Türen leicht neigen.

17. Das mittlere Scharnier (m2) festschrau-

ben. Das Kunststoff-Distanzstück (m1) nicht vergessen. Prüfen Sie alles erneut, um sicherzustellen, dass:

• Alle Schrauben fest angezogen sind.

• Der Magnet am Gerät haftet.

• Die Tür korrekt öffnet und schließt. Bei niedrigen Umgebungstemperaturen (z.B. im Winter) kann es sein, dass die Türdichtung nicht richtig am Gerät anliegt. Warten Sie in diesem Fall auf die natürliche Anpassung der Dichtung. Wenden Sie sich bitte an den Kundendienst, falls Sie die oben beschriebenen Tätigkeiten nicht selber durchführen möchten. Ein Kundendiensttechniker wird die Türen dann auf Ihre Kosten umbauen. Hinweise zum Umweltschutz Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben h1 h2 h3 h4 h5 h6

Hinweise zum Umweltschutzwerden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben. 818283www.electrolux.com U kan toebehoren, verbruiksprodukten en onderdelen bestellen via onze webwinkel op: www.aeg-electrolux.be Vous pouvez commander des accessoires, consommables et pièces détachées via notre magasin online sur: www.aeg-electrolux.be www.aeg-electrolux.lu 210620393-00-042009
