BEDIENUNGSANLEITUNG DAB CR22 DUAL

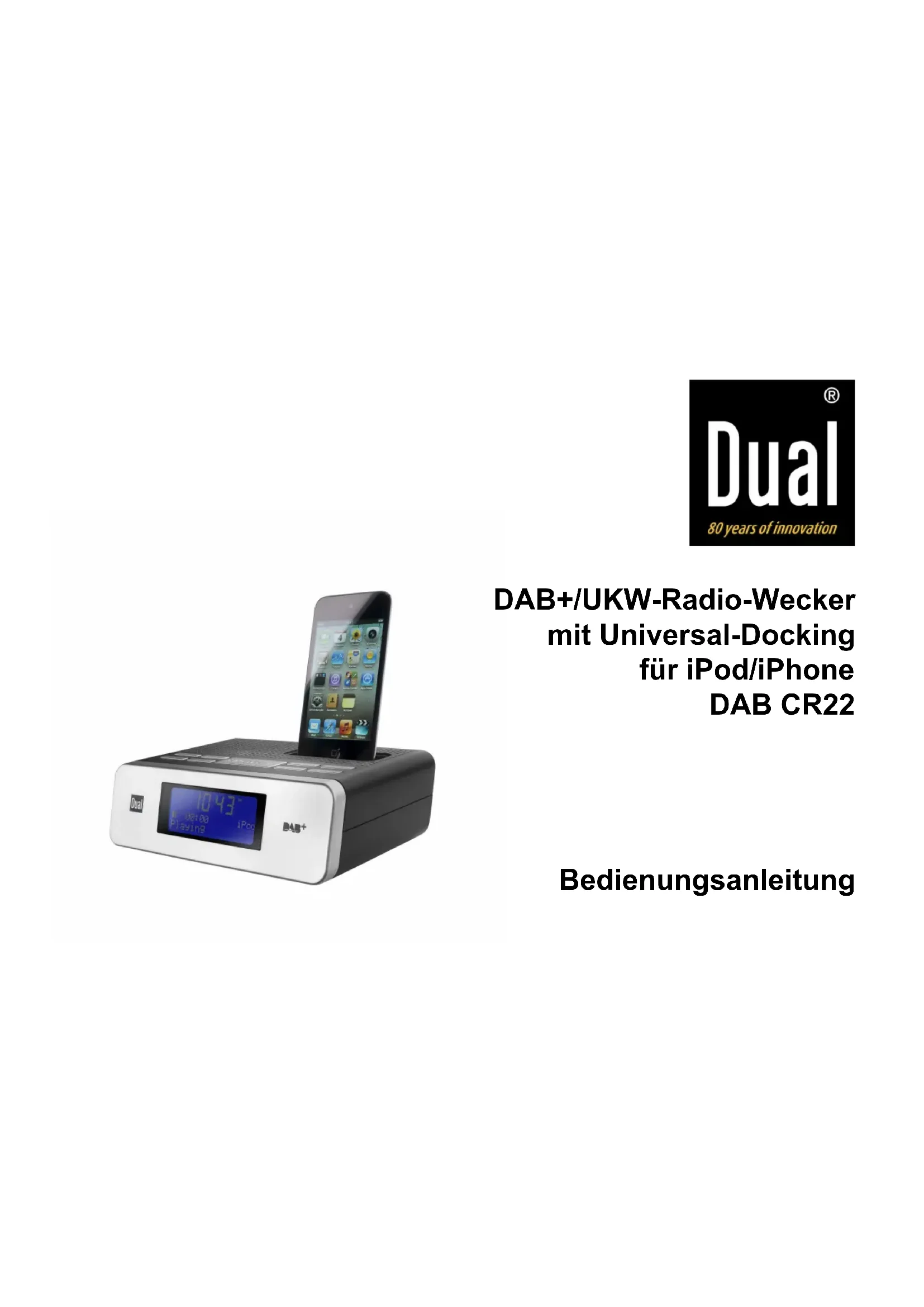

DAB+/UKW-Radio-Wecker mit Universal-Docking für iPod/iPhone DAB CR22

Bedienungsanleitung

Das Vorwort

Diese Bedienungsanleitung hilft Ihnen beim

• bestimmungsgemäßen und
• sicheren

Gebrauch Ihres Radios, im folgenden Anlage oder Gerät genannt.

Die Zielgruppe dieser Bedienungsanleitung

Die Bedienungsanleitung richtet sich an jede Person, die das Gerät

• aufstellt,
• bedient,
• reinigt
• oder entsorgt.

Alle Marken- und Produktnamen sind Warenzeichen oder eingetragene Warenzeichen der jeweiligen Hersteller.

Die Gestaltungsmerkmale dieser Bedienungsanleitung

Verschiedene Elemente der Bedienungsanleitung sind mit festgelegten Gestaltungsmerkmalen versehen. So können sie leicht feststellen, ob es sich um

normalen Text,

• Aufzählungen oder
  → Handlungsschritte

handelt.

Made for

iPod iPhone

Sicherheit und Aufstellen des Geräts 4

Sicherheit 4

Aufstellen des Geräts 5

Die Beschreibung des Geräts 7

Der Lieferumfang 7

Die besonderen Eigenschaften des Geräts ......7

Bedienelemente 8

Wie Sie das Gerät zum Betrieb vorbereiten......9

Wie Sie den Antennenempfang verbessern....9

iPod/iPhone andocken 10

Wie Sie allgemeine Geräte-Funktionen bedienen ....11

Wie Sie das Gerät einschalten....11

Wie Sie die Quelle einstellen 11

Wie Sie die Lautstärke einstellen 11

Wie Sie das Gerät ausschalten....11

Was ist DAB....12

DAB-Betrieb....13

Wie Sie einen Suchlauf bei DAB durchführen....13

Wie Sie DAB-Sender speichern 13

Manuelle Sendersuche / Tuning bei DAB 14

Wie Sie die Signalstärke darstellen....14

Wie Sie die Datenkompression DRC einstellen ..... 15

Wie Sie inaktive Stationen löschen....15

UKW-Betrieb.... 16

Wie Sie einen UKW/FM-Sender einstellen.... 16

Wie Sie UKW-Sender speichern.... 16

Wie Sie Mono/Stereo einstellen.... 17

Einstellungen 18

Wie Sie die Displaybeleuchtung einstellen.... 18

Wie Sie das Gerät auf Werkseinstellung zurücksetzen 18

Wie Sie die Software-Version finden 19

Wie Sie die SLEEP-Funktion benutzen 19

Wie Sie den Equalizer einstellen 19

Wie Sie Uhrzeit und Weckzeit einstellen 20

Wie Sie die Uhrzeit manuell einstellen 20

Wie Sie die Weckzeit einstellen.... 20

Wecker nach Alarm ausschalten 22

Wecker ausschalten 22

iPod/iPhone-Betrieb 23

Wie Sie Ihr iPod/iPhone benutzen 23

Wie Sie Infos/ID3-Tag einblenden 23

Wie Sie das Gerät reinigen 24

Wie Sie die Displayanzeigen aufrufen 24

Wie Sie Fehler beseitigen 25

Technische Daten 27

Wie Sie das Gerät entsorgen.... 28

Sicherheit und Aufstellen des Geräts

Lesen Sie bitte alle Sicherheitshinweise sorgfältig durch und bewahren Sie diese für spätere Fragen auf. Befolgen Sie immer alle Warnungen und Hinweise in dieser Bedienungsanleitung und auf der Rückseite des Geräts.

Sicherheit

Vorsicht im Umgang mit dem Netzadapter!

• Das Gerät darf nur an eine Netzspannung von 100-240 V\~, 50/60 Hz angeschlossen werden. Versuchen Sie niemals, das Gerät mit einer anderen Spannung zu betreiben.
• Verwenden Sie nur das mitgelieferte Netzteil.
• Wenn das Netzkabel defekt ist bzw. wenn das Gerät sonstige Schäden aufweist, darf es nicht in Betrieb genommen werden.
• Der Netzstecker darf erst angeschlossen werden, nachdem die Installation vorschriftsmäßig beendet ist.
• Wenn der Netzstecker des Geräts defekt ist bzw. wenn das Gerät sonstige Schäden aufweist, darf es nicht in Betrieb genommen werden.

• Beim Abziehen des Netzkabels von der Steckdose am Netzstecker ziehen - nicht am Kabel.

• Um Feuergefahr und die Gefahr eines elektrischen Schlages zu vermeiden, setzen Sie das Gerät weder Regen noch sonstiger Feuchtigkeit aus.

• Nehmen Sie das Gerät nicht in der Nähe von Badewannen, Swimmingpools oder spritzendem Wasser in Betrieb.
• Stellen Sie keine Behälter mit Flüssigkeit, z.B. Blumenvasen, auf das Gerät. Diese könnten umfallen, und die auslaufende Flüssigkeit kann zu erheblicher Beschädigung bzw. zum Risiko eines elektrischen Schlages führen.
• Sollten Fremdkörper oder Flüssigkeit in das Gerät gelangen, ziehen Sie sofort den Netzstecker aus der Steckdose. Lassen Sie das Gerät von qualifiziertem Fachpersonal überprüfen, bevor Sie es wieder in Betrieb nehmen. Andernfalls besteht die Gefahr eines elektrischen Schlags.
• Öffnen sie nicht das Gehäuse. Andernfalls besteht die Gefahr eines elektrischen Schlags.
• Versuchen Sie niemals ein defektes Gerät selbst zu reparieren. Wenden Sie sich immer an eine unserer Kundendienststellen.
• Öffnen Sie das Gerät auf keinen Fall – dies darf nur der Fachmann.

• Fremdkörper, z.B. Nadeln, Münzen, etc., dürfen nicht in das Innere des Gerätes fallen.

• Es dürfen keine offenen Brandquellen, wie z.B. brennende Kerzen auf das Gerät gestellt werden.

• Lassen Sie Kinder niemals unbeaufsichtigt dieses Gerät benutzen.
• Die Anschlusskontakte auf der Geräterückseite nicht mit metallischen Gegenständen oder den Fingern berühren. Die Folge können Kurzschlüsse sein.
• Überlassen Sie Wartungsarbeiten stets qualifiziertem Fachpersonal. Andernfalls gefährden Sie sich und andere.
• Das Gerät bleibt auch in ausgeschaltetem Zustand Standby mit dem Stromnetz verbunden. Ziehen Sie den Netzstecker aus der Steckdose, falls Sie das Gerät über einen längeren Zeitraum nicht benutzen. Ziehen Sie nur am Netzstecker.
• Hören Sie Musik nicht mit großer Lautstärke. Dies kann zu bleibenden Gehörschäden führen.
• Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.

• Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

• Es ist verboten Umbauten am Gerät vorzunehmen.

• Beschädigte Geräte bzw. beschädigte Zubehörteile dürfen nicht mehr verwendet werden.

Aufstellen des Geräts

• Stellen Sie das Gerät auf einen festen, sicheren und horizontalen Untergrund. Sorgen Sie für gute Belüftung.
• Stellen Sie das Gerät nicht auf weiche Oberflächen wie Teppiche, Decken oder in der Nähe von Gardinen und Wandbehängen auf. Die Lüftungsöffnungen könnten verdeckt werden. Die notwenige Luftzirkulation kann dadurch unterbrochen werden. Dies könnte möglicherweise zu einem Gerätebrand führen.
• Das Gerät darf nicht durch Gardinen, Decken oder Zeitungen verdeckt werden
• Stellen Sie das Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern auf. Vermeiden Sie direkte Sonneneinstrahlungen und Orte mit außergewöhnlich viel Staub.

• Der Standort darf nicht in Räumen mit hoher Luftfeuchtigkeit, z.B. Küche oder Sauna, gewählt werden, da Niederschläge von Kondenswasser zur Beschädigung des Gerätes führen können. Das Gerät ist für die Verwendung in trockener Umgebung und in gemäßigtem Klima vorgesehen und darf nicht Tropf- oder Spritzwasser ausgesetzt werden.

• Sie dürfen das Gerät nur in waagerechter Position betreiben. Nicht im Freien verwenden!

• Stellen Sie keine schweren Gegenstände auf das Gerät.
• Beachten Sie, dass die Gerätefüße u.U. farbige Abdrücke auf bestimmten Möbeloberflächen hinterlassen könnten. Verwenden Sie einen Schutz zwischen Ihren Möbeln und dem Gerät.
• Wenn Sie das Gerät von einer kalten in eine warme Umgebung bringen, kann sich im Inneren des Geräts Feuchtigkeit niederschlagen. Warten Sie in diesem Fall etwa eine Stunde, bevor Sie ihn es Betrieb nehmen.
• Verlegen Sie das Netzkabel so, dass niemand darüber stolpern kann.
• Stellen Sie sicher, dass das Netzkabel oder der Stecker immer leicht zugänglich sind, sodass Sie das Gerät schnell von der Stromversorgung trennen können! Die Steckdose sollte möglichst nah am Gerät sein.
• Zur Netzverbindung Netzstecker vollständig in die Steckdose stecken.
• Verwenden Sie einen geeigneten, leicht zugänglichen Netzanschluss und vermeiden Sie die Verwendung von Mehrfachsteckdosen!

• Netzstecker nicht mit nassen Händen anfassen, Gefahr eines elektrischen Schlages!

• Bei Störungen oder Rauch- und Geruchsbildung aus dem Gehäuse sofort Netzstecker aus der Steckdose ziehen!

• Ziehen Sie vor Ausbruch eines Gewitters den Netzstecker.
• Wenn das Gerät längere Zeit nicht benutzt wird, z.B. vor Antritt einer längeren Reise, ziehen Sie den Netzstecker.
• Zu hohe Lautstärke, besonders bei Kopfhörern, kann zu Gehörschäden führen.
• Das Gerät nicht in der Nähe von Geräten aufstellen, die starke Magnetfelder erzeugen (z.B. Motoren, Lautsprecher, Transformatoren).
• Das Gerät nicht in einem geschlossenen und in der prallen Sonne geparkten Wagen liegen lassen, da sich sonst das Gehäuse verformen kann.

Bestimmungsgemäßer Gebrauch

Dieses Gerät ist nur zum Gebrauch in geschlossenen Räumen zur Verwendung als Radiowecker bestimmt. Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß.

Das Gerät ist für den privaten Gebrauch konzipiert und nicht für gewerbliche Zwecke geeignet.

Die Beschreibung des Geräts Der Lieferumfang

Bitte stellen Sie sicher, dass alle nachfolgend aufgeführten Zubehörteile vorhanden sind:

• DAB-Radio-Gerät mit Wurfantenne,
- Abdeckung,
• Steckernetzteil, 5V, 2000 mA,
- diese Bedienungsanleitung.

Die besonderen Eigenschaften des Geräts

• Mit dem digitalen DAB-Radio steht ein neues digitales Format zur Verfügung, durch welches man kristallklaren Sound in CD-Qualität hören kann.
• Das Gerät bietet Ihnen die ideale Plattform zum Andocken Ihres iPod/iPhones und Musikhören über die Lautsprecher.
• Haben Sie Ihren iPod/iPhone angedockt erfolgt die Wiedergabe über die Lautsprecher.

• Ein angedockter iPod/iPhone wird bei bestehender Netzverbindung geladen.

• Das Radio empfängt auf den Frequenzen UKW 87,5–108 MHz (analog) und DAB 174–240 MHz (digital).

• Sie können je 10 Sender auf PRESET-Programmplätze im Modus DAB bzw. UKW speichern.
• Das Gerät verfügt über eine Zeitanzeige sowie eine Weckfunktion mit zwei unabhängigen Weckzeiten.
• Das Display besitzt eine einstellbare Beleuchtung.

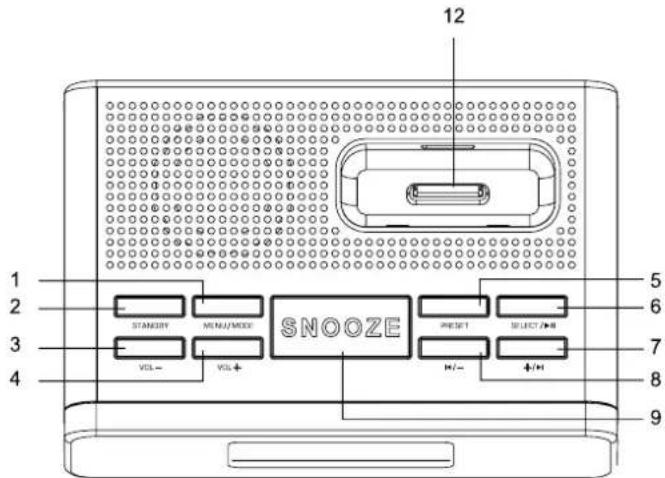

Bedienelemente

12 STANGRY MENU/MOD SNOOZE PREST SELECT/→ VOL- VOL+ H- +H 5 6 7 8 9

DCRW 10 11

1	MENU/MODE	Menü öffnen (Taste drücken und halten); Funktion wählen, DAB, UKW, iPod
2	STANDBY	Einschalten, Ausschalten des Geräts Alarm ausschalten
3, 4	-VOL+	Lautstärke leiser, lauter
5	PRESET	Programmierte Sender, PRESETS aufrufen bzw. speichern
6	SELECT / ▶II	Menüoptionen wählen bzw. aktivieren iPod-Wiedergabe starten, pause automatische UKW-Sendersuche

7	+/-I	DAB: Stationen wählen oder Navigation
8	I◄/−	im MenüUKW: Sender einstellen, automatische SendersucheiPod: nächster, voriger Titel
9	SNOOZE	Bei Alarm: Aktivierung der SNOOZE-Funktion; Sleep-Funktion
10	DC 5V ⊙⊕⊕	Anschlussbuchse Netzteil
11		Wurfantenne
12		iPod/iPhone-Dock

Wie Sie das Gerät zum Betrieb vorbereiten

Schließen Sie das Gerät mit dem mitgelieferten Steckernetzteil an das Stromnetz an.

→ Zur Stromversorgung des Geräts zuerst das Kabel des Netzteils in die Buchse 10 (DC 5V) am Gerät stecken und dann den Netzstecker in die Steckdose 100-240 V \~, 50/60 Hz stecken.
→ Vergewissern Sie sich, dass die Betriebsspannung des Netzteils mit der örtlichen Netzspannung übereinstimmt, bevor Sie es in die Wandsteckdose stecken.

Nach erstmaliger Herstellung des Netzanschlusses erscheint:

Hinweis:

Verwenden Sie nur das mitgelieferte Netzteil.

Ziehen Sie bei Nichtverwendung den Stecker aus der Steckdose. Ziehen Sie am Stecker und nicht am Kabel. Ziehen Sie vor Ausbruch eines Gewitters den Netzstec-

ker. Wenn das Gerät längere Zeit nicht benutzt wird, z.B. vor Antritt einer längeren Reise, ziehen Sie den Netzstecker.

Die beim Betrieb entstehende Wärme muss durch ausreichende Luftzirkulation abgeführt werden. Deshalb darf das Gerät nicht abgedeckt oder in einem geschlossenen Schrank untergebracht werden. Sorgen Sie für einen Freiraum von mindestens 10 cm um das Gerät.

Wie Sie den Antennenempfang verbessern

Die Anzahl und Qualität der zu empfangenden Sender hängt von den Empfangsverhältnissen am Aufstellort ab. Mit der DAB-/UKW-Wurfantenne 11 kann ein ausgezeichneter Empfang erzielt werden. Diese Antenne muss in voller Länge auf den günstigsten Empfang ausgerichtet werden.

Hinweis:

Für den Empfang von Digitalradiostationen (DAB-Betrieb) sollte die Wurfantenne 11 unbedingt in der vollen Länge positioniert werden.

iPod/iPhone andocken

→ Entfernen Sie die Abdeckung vom Dock 12.
→ Setzten Sie den Adapter ein, der Ihrem iPod/iPhone beigelegt ist.

→ Setzen Sie den Adapter vorne an (1) und drücken Sie den Adapter vorsichtig in das Dock 12 bis der Adapter mit einem Klick einrastet (2). Prüfen Sie den korrekten Sitz.
→ Nehmen Sie Ihren iPod/iPhone aus der Schutzhülle bzw. Tasche und setzen Sie Ihren iPod/Phone vorsichtig in den Adapter ein.
→ Entfernen Sie den iPod/iPhone aus dem Adapter, indem Sie den iPod/iPhone vorsichtig nach oben anheben.

Wie die Akkus des iPod/iPhone geladen werden

Sobald Sie Ihren iPod/iPhone angedockt haben, werden die Akkus bei bestehendem Netzanschluss aufgeladen.

Hinweis:

Bei Verwendung eines iPod/iPhone oder anderen MP3-Players, der nicht über die Dockingstation angeschlossen wird, erfolgt keine automatische Akku-Aufladung.

Wie Sie allgemeine Geräte-Funktionen bedienen Wie Sie das Gerät einschalten

→ Drücken Sie die Taste STANDBY 2, das Gerät wird eingeschaltet. Das Display leuchtet:

Hinweis:

Nach dem erstmaligen Einschalten führt das Gerät automatisch einen DAB-Sendersuchlauf FULLSCAN durch.

Hinweis:

Entfernen Sie ggf. angedockte iPods/iPhones, bevor Sie das Gerät das erste Mal einschalten.

Während des Suchlaufs zeigt die Displayinformation den Fortschritt an sowie die Anzahl der gefundenen Digital-radio-Stationen.

Nach Beendigung des Sendersuchlaufs wird die erste Station in alphanumerischer Reihenfolge wiedergegeben.

Wie Sie die Quelle einstellen

→ Drücken Sie die Taste MENU/MODE 1 wiederholt, um zwischen der Wiedergabe DAB und FM Mode (UKW) bzw. der iPod-Wiedergabe zu wählen.

Wie Sie die Lautstärke einstellen

→ Drücken Sie –VOL+ 3, 4, um die gewünschte Lautstärke einzustellen. +: lauter, -: leiser.

Wie Sie das Gerät ausschalten

→ Um das Radio auszuschalten, Taste STANDBY 2 drücken, das Display erlischt. In der Stellung OFF ist das Gerät ausgeschaltet aber mit dem Stromnetz verbunden. Zeit und Datum erscheinen im Display.

Ein angedockter iPod/iPhone wird geladen.

Was ist DAB

DAB ist ein neues digitales Format, durch welches Sie kristallklaren Sound in CD-Qualität hören können. Selbst im Auto oder im Zug haben Sie somit einen guten, geräuschfreien Empfang. DAB Broadcast benutzt einen Hochgeschwindigkeits-Datenstream im Radiokanal.

Anders als bei herkömmlichen Analogradiosendern werden bei DAB mehrere Sender auf ein und derselben Frequenz ausgestrahlt. Dies nennt man Ensemble oder Multiplexe. Ein Ensemble setzt sich aus der Radiostation sowie mehreren Servicekomponenten oder Datendiensten zusammen, welche individuell von den Radiostationen gesendet werden. Infos z.B unter www.digitalradio.de oder www.digitalradio.ch.

Datenkomprimierung

Digital Radio macht sich dabei Effekte des menschlichen Gehörs zunutze. Das menschliche Ohr nimmt Töne, die unter einer bestimmten Mindestlautstärke liegen, nicht wahr. Daten, die sich unter der sog. Ruhehörschwelle befinden, können also herausgefiltert werden. Dies wird ermöglicht, da in einem digitalen Datenstrom zu jeder Informationseinheit auch die zugehörige relative Lautstärke zu anderen Einheiten gespeichert ist. In einem Tonsignal werden zudem bei einem bestimmten Grenzwert die leiseren Anteile von den lauteren überlagert. Alle Toninformationen in einem Musikstück, die unter die sog. Mithörschwelle fallen,

können aus dem zu übertragenden Signal herausgefiltert werden. Dies führt zur Reduzierung des zu übertragenden Datenstroms, ohne einen wahrnehmbaren Klangunterschied für den Hörer (MUSICAM-Verfahren).

Audio Stream

Audiostreams sind bei Digital Radio kontinuierliche Datenströme, die MPEG 1 Audio Layer 2 Frames enthalten und damit akustische Informationen darstellen. Damit lassen sich gewohnte Radioprogramme übertragen und auf der Empfängerseite anhören. In Digital Radio wird das MUSICAM Format verwendet, das zwei MPEG konforme PADs für Zusatzdaten vorsieht. Dies wird auch als PAD Datendienste bezeichnet. Digital Radio bringt Ihnen nicht nur Radio in exzellenter Soundqualität sondern zusätzliche Informationen. Diese können sich auf das laufende Programm beziehen (z.B. Titel, Interpret) oder unabhängig davon sein (z.B. Nachrichten, Wetter, Verkehr, Tipps).

DAB Radioempfang

Service Wahl und Suche

Das Gerät startet automatisch den Sendersuchlauf, wenn es eingeschaltet wird. Sollte kein Sender empfangen werden, erscheint "Service not available" auf dem Display. Dies bedeutet, dass entweder kein Empfang oder nur sehr schwacher Empfang möglich ist. In dem Fall müssten Sie den Standort wechseln.

Wie Sie einen Suchlauf bei DAB durchführen

„Full scan“-Suchlauf

Alle DAB – Kanäle werden gescannt und somit alle Sender gefunden.

→ Drücken Sie die Taste MENU 1 und halten Sie die Taste gedrückt, bis < Display > erscheint.
→ Wählen Sie mit +/- 7, 8 < Full Scan >. Bestätigen Sie durch Drücken von SELECT 6.
→ Die Suche startet, im Display erscheint der Fortschrittsbalken.

→ Sie können die gefundenen Sender am Gerät prüfen. Dazu +/- 7, 8 drücken.
→ Um einen Sender auszuwählen, SELECT 6 drücken.

Wie Sie DAB-Sender speichern

Der Programm-Speicher kann bis zu 10 Stationen im DAB-Bereich speichern.

Hinweis:

Die gespeicherten Sender bleiben auch bei Stromausfall erhalten.

→ Den gewünschten Sender einstellen.
→ Taste PRESET 5 drücken und gedrückt halten.
→ Mit +/- 7, 8 gewünschten Speicherplatz einstellen und mit SELECT 6 bestätigen. „Preset # stored“ erscheint im Display.

Anwählen der programmierten Stationen

→ Taste PRESET 5 drücken.
→ Mit +/- 7, 8 gewünschte Station wählen und mit SELECT 6 bestätigen.

Haben Sie keinen Sender auf den gewählten Programmplatz gespeichert, erscheint „Preset # empty“.

Löschen einer Programmplatz-Speicherung

→ Neuen Sender auf die jeweilige Preset-Taste speichern.

Manuelle Sendersuche / Tuning bei DAB

→ Drücken Sie die Taste MENU 1 und halten Sie die Taste gedrückt, bis erscheint.
→ Wählen Sie mit +/- 7, 8 < Manual Tune >.
→ Bestätigen Sie durch Drücken von SELECT 6.
→ Mit +/- 7, 8 können Sie durch die Labels 5A bis 13 F und deren Frequenzen zu schalten.
→ Drücken Sie die Taste SELECT 6, um das Ensemble zu öffnen, der Name des Ensembles wird angezeigt.
→ Drücken Sie SELECT 6, um das Ensemble auszuwählen.

Damit ist die manuelle Sendersuche beendet.

Wie Sie die Signalstärke darstellen

→ Drücken Sie die Taste MENU 1 und halten Sie die Taste gedrückt, bis < Display > erscheint.
→ Drücken Sie SELECT 6.
→ Wählen Sie mit +/- 7, 8 < Signal Strength >.
→ Drücken Sie SELECT 6. Die Signalstärke 2 wird dargestellt:

12:00 DAB 6 Music 1 2

• Die Markierung 1 zeigt den erforderlichen Pegel.
- Sender, deren Signalstärke unterhalb des erforderlichen Pegels liegt, senden kein ausreichendes Signal.
- Im Info-Menü können Sie mit +/- 7, 8 durch verschiedene Informationen, wie z.B. Signal Strength, Programmtyp (PTY), Ensemble (Multiplexname), Frequenz, Bitrate und Code, Zeit, Datum und Scrolling text (durchlaufender Infotext) schalten. Zum Aktivieren der Auswahl SELECT 6 drücken.
- Mit MENU 1 verlassen Sie das Menü.

Wie Sie die Datenkompression DRC einstellen

Die Kompressionsrate gleicht Dynamikschwankungen und damit einhergehende Lautstärkevariationen aus.

→ Drücken Sie die Taste MENU 1 und halten Sie die Taste gedrückt, bis < Display > erscheint.
→ Wählen Sie mit +/- 7, 8 < DRC >.
→ Bestätigen Sie durch Drücken von SELECT 6.

Wählen Sie mit +/- 7, 8 die Kompressionsrate:

• DRC high – Hohe Kompression
• DRC low – niedrige Kompression
• DRC off – Kompression abgeschaltet.
  → Bestätigen Sie durch Drücken von SELECT 6.

Wie Sie inaktive Stationen löschen

Sie können nicht mehr sendende Stationen aus der Stationsliste entfernen.

→ Drücken Sie die Taste MENU 1 und halten Sie die Taste gedrückt, bis < Display > erscheint.
→ Wählen Sie mit +/- 7, 8 < Prune >.
→ Bestätigen Sie durch Drücken von SELECT 6.
→ Wählen Sie mit +/- 7, 8 und bestätigen Sie durch Drücken von SELECT 6.

Wie Sie einen UKW/FM-Sender einstellen

→ Um zu UKW/FM zu schalten, Taste MENU/MODE 1 ggf. wiederholt drücken bis im Display erscheint.

Im Display erscheint die zuletzt gewählte Frequenz.

Manuelle Senderwahl

→ Drücken Sie +/- 7, 8, um den gewünschten Sender einzustellen. Das Display zeigt Frequenz an. Jeder Tastendruck verändert die Frequenz um 0,05 MHz.

Automatische Senderwahl

→ Drücken Sie +/- 7, 8 und halten Sie sie gedrückt, um den automatischen Sendersuchlauf zu starten. Alternativ drücken Sie SELECT 6. Im Display läuft die Senderfrequenz aufwärts oder abwärts.

Wird ein UKW-Sender mit ausreichend starkem Signal gefunden, stoppt der Suchlauf und der Sender wird wiedergegeben.

Hinweis:

Für die Einstellung schwächerer Sender benutzen Sie bitte die manuelle Senderwahl.

Sie können im Menü < Scan setting > einstellen, ob die automatische Senderwahl nur starke Sender findet (Strong stations) oder nach allen Sendern sucht (All stations).

Wie Sie UKW-Sender speichern

Der Programm-Speicher kann bis zu 10 Stationen im FM-Bereich (UKW) speichern.

Hinweis:

Die gespeicherten Sender bleiben auch bei Stromausfall erhalten.

→ Den gewünschten Sender einstellen.
→ Taste PRESET 5 drücken und gedrückt halten.
→ Mit +/- 7, 8 gewünschten Speicherplatz einstellen und mit SELECT 6 bestätigen. „Preset # stored“ erscheint im Display.

Anwählen der programmierten Sender

→ Taste PRESET 5 drücken.
→ Mit +/- 7, 8 gewünschte Station wählen und mit SELECT 6 bestätigen.

Haben Sie keinen Sender auf den gewählten Programmplatz gespeichert, erscheint „Preset # empty“.

Löschen einer Programmplatz-Speicherung

→ Neuen Sender auf die jeweilige Preset-Taste speichern.

Wie Sie Mono/Stereo einstellen

Sie können wählen, ob die Radiosender in stereo oder mono empfangen werden. Bei schwachen Signalen empfiehlt es sich, auf Mono zu schalten (Einstellung: Forced mono).

→ Drücken Sie die Taste MENU 1 und halten Sie die Taste gedrückt, bis < Display > erscheint.
→ Wählen Sie mit +/- 7, 8 < Audio setting >.
→ Bestätigen Sie durch Drücken von SELECT 6.
→ Wählen Sie mit +/- 7, 8 < Stereo allowed > oder < Forced mono >.

Bestätigen Sie durch Drücken von SELECT 6.

Wie Sie die Displaybeleuchtung einstellen

Sie können die Displayhelligkeit sowohl bei Betrieb als auch für Standby einstellen.

→ Drücken Sie die Taste MENU 1 und halten Sie die Taste gedrückt, bis erscheint.
→ Wählen Sie mit +/- 7, 8 < System > und dann < Backlight>. Bestätigen Sie jeweils mit SELECT 6.
→ Stellen Sie bei mit +/- 7, 8 die Betriebshelligkeit in drei Schritten von High, Medium zu Low ein. Bestätigen Sie durch Drücken von SELECT 6.
→ Stellen Sie bei < Standby > die Helligkeit in Standby wie oben beschrieben ein.

Wie Sie das Gerät auf Werkseinstellung zurücksetzen

Wenn Sie den Standort des Gerätes verändern, z.B. bei einem Umzug, sind möglicherweise die gespeicherten DAB-Sender nicht mehr zu empfangen. Mit dem Zurücksetzen auf Werkseinstellungen können Sie in diesem Fall alle gespeicherten Sender inkl. der PRESETS löschen, um gleichzeitig einen neuen Sendersuchlauf zu starten.

→ Drücken Sie die Taste MENU 1 und halten Sie die Taste gedrückt, bis < Display > erscheint.
→ Wählen Sie mit +/- 7, 8 < System >.
→ Bestätigen Sie durch Drücken von SELECT 6.
→ Wählen Sie mit +/- 7, 8 < Factory Reset > und be- stätigen Sie durch Drücken von SELECT 6.
→ Folgende Abfrage erscheint:

→ Wählen Sie durch mit +/- 7, 8 Yes und bestätigen Sie durch Drücken von SELECT 6.

→ Um den Vorgang abzubrechen, No wählen und mit drücken von SELECT 6 bestätigen.

Hinweis:

Alle zuvor gespeicherten Sender werden gelöscht.

Wie Sie die Software-Version finden

→ Drücken Sie die Taste MENU 1 und halten Sie die Taste gedrückt, bis < Display > erscheint.
→ Wählen Sie mit +/- 7, 8 < System > und dann < SW version >.
→ Drücken Sie jeweils SELECT 6, die Software-Version erscheint.
→ Durch Drücken der Taste MENU 1 schalten Sie zurück.

Wie Sie die SLEEP-Funktion benutzen

Sie können den Zeitraum in 15-Minuten-Schritten einstellen, nach dem sich das Gerät von 0 – 90 Minuten in jeder Betriebsart in Standby schaltet.

→ Drücken Sie die Taste SNOOZE 9 im eingeschalteten Zustand ggf. wiederholt.

Nach Ablauf der eingestellten Zeit schaltet sich das Gerät automatisch in Standby.

Die Sleep-Funktion kann auch über das System-Menü eingestellt werden.

Wie Sie den Equalizer einstellen

Die Equalizer-Einstellung stellt die Höhen und den Bass von -3 bis +3 ein.

→ Drücken Sie die Taste MENU 1 und halten Sie die Taste gedrückt, bis erscheint.

→ Wählen Sie mit +/- 7, 8 < System > und dann < Equaliser >.

→ Drücken Sie jeweils SELECT 6.

→ Wählen Sie mit +/- 7, 8 die Einstellung Treble bzw. Bass und bestätigen Sie mit SELECT 6.

→ Stellen Sie mit +/- 7, 8 den gewünschten Wert ein und bestätigen Sie mit SELECT 6.

Wie Sie Uhrzeit und Weckzeit einstellen

Hinweis:

Das Gerät wird mit der aktiven Einstellung im Time-Menü ausgeliefert. Nachdem Sie einen DAB-Sender eingestellt haben, wird somit das Datum und die Uhrzeit automatisch aktualisiert.

Vor der Benutzung der Weckfunktion müssen Sie die Uhrzeit überprüfen und ggf. einstellen. Überprüfen Sie nach der Inbetriebnahme und der erstmaligen Nutzung des Radios die Uhrzeit und stellen Sie diese ggf. neu ein. Nach einem Netzausfall müssen Sie die Uhrzeit erneut einstellen.

Wie Sie die Uhrzeit manuell einstellen

→ Drücken Sie die Taste MENU 1 und halten Sie die Taste gedrückt, bis erscheint.
→ Wählen Sie mit +/- 7, 8 < System >.
→ Bestätigen Sie durch Drücken von SELECT 6.
→ Wählen Sie mit +/- 7, 8 < Time >. Bestätigen Sie mit SELECT 6.
→ Wählen Sie mit +/- 7, 8 < Set time / Date >. Drücken Sie SELECT 6, Set time erscheint, um die Stunde einzustellen.

12:00

Set time

00:00

→ Stellen Sie mit +/- 7, 8 die Stunde ein. Bestätigen Sie durch Drücken von SELECT 6.
→ Stellen Sie dann mit +/- 7, 8 die Minuten ein. Bestätigen Sie durch Drücken von SELECT 6.
→ Stellen Sie das Datum bei auf die beschriebene Art ein.
- Sie können die Zeitanzeige mit der Option < Set 12/24 hour > im Time-Menü ändern.
- Sie können die Datumsanzeige mit der Option < Set date format > einstellen.

Wie Sie die Weckzeit einstellen

→ Drücken Sie die Taste MENU 1 und halten Sie die Taste gedrückt, bis < Display > erscheint.
→ Wählen Sie mit +/- 7, 8 < System >, < Alarm > und < Alarm1 >. Bestätigen Sie durch Drücken von SELECT 6. Für die Weckzeit 2 wählen Sie < Alarm2 >.
→ Schalten Sie die Weckfunktion ein, indem Sie mit +/- 7, 8 < Alarm Wizard > auf ON stellen.
→ Bestätigen Sie durch Drücken von SELECT 6.

→ Stellen Sie wie oben beschrieben die Weckzeit On time ein.

→ Stellen Sie mit +/- 7, 8 die Alarmdauer (Duration Time) zwischen 15 und 90 Minuten (in 15 Minuten-Schritten) ein.
→ Bestätigen Sie durch Drücken von SELECT 6.
→ Stellen Sie mit +/- 7, 8 die Quelle bei Source ein. Sie können zwischen

• DAB-Radio,
• FM/UKW-Radio,
• iPod oder
• Buzzer (Signal).

→ Bestätigen Sie durch Drücken von SELECT 6.
→ Haben Sie die Quelle DAB-Radio bzw. FM/UKW gewählt: drücken Sie +/- 7, 8, um den zuletzt gehörten Sender (last listened) oder eine der PRESET-Stationen zu wählen.
→ Bestätigen Sie durch Drücken von SELECT 6.
→ Sie können jetzt wählen, ob Sie

• Täglich > Daily,
• einmal > Once,

• am Wochenende > Weekends oder
• an den Wochentagen > Weekdays

geweckt werden möchten.

→ Bestätigen Sie mit Drücken von SELECT 6.

HINWEIS: Haben Sie einmal (>ONCE) gewählt, können Sie das Datum einstellen, an dem Sie geweckt werden möchten.

→ Drücken Sie +/- 7, 8, um die Lautstärke einzustellen. Bestätigen Sie mit Drücken von SELECT 6.
→ > Alarm Saved erscheint. Die Einstellung ist gespeichert.

→ Schalten Sie danach das Gerät aus.

Die eingestellte Weckfunktion wird durch das Symbol im Display angezeigt.

Bei Erreichen der eingestellten Weckzeit schaltet sich das Gerät mit der gewählten Quelle und Lautstärke ein.

Hinweis:

Bei Stromausfall oder falls versehentlich der Netzstecker gezogen wurde, funktioniert der Wecker nicht.

→ Überprüfen Sie die Uhrzeit.

Wecker nach Alarm ausschalten

→ Drücken Sie die Taste STANDBY 2, um den Wecker ganz auszuschalten.
→ Drücken Sie SNOOZE 9, um die Snooze-Funktion einzuschalten. Sie können durch wiederholtes Drücken von SNOOZE 9 die Länge der Pause einstellen, 5 bzw. 10 Minuten.

Hinweis:

Bei aktiver Weckfunktion ist im Display weiterhin das Wecksymbol eingeblendet.

Wecker ausschalten

→ Drücken Sie die Taste MENU 1 und halten Sie die Taste gedrückt, bis < Display > erscheint.
→ Wählen Sie mit +/- 7, 8 < System >, < Alarm > und < Alarm1 >. Bestätigen Sie durch Drücken von SELECT 6. Für die Weckzeit 2 wählen Sie < Alarm2 >.
→ Schalten Sie die Weckfunktion aus, indem Sie mit +/- 7, 8 < Alarm Wizard > auf OFF stellen.
→ Alarm saved erscheint. Das Wecksymbol in Stand-by verschwindet.

Wie Sie Ihr iPod/iPhone benutzen

Einschalten

→ Docken Sie Ihr iPhone/Ihren iPod an, siehe S. 10.
→ Schalten Sie das Gerät mit der Taste STANDBY 2 ein.
→ Drücken Sie die Taste MODE 1 wiederholt, um zur Quelle iPod zu schalten.

12:00 iPod

Hinweis:

Docken Sie Ihr iPhone/iPod an das eingeschaltete Gerät, wechselt die Betriebsart automatisch zur iPod-Wiedergabe.

PLAY/PAUSE

→ Drücken Sie die Taste ▶II 6, um die Wiedergabe zu starten bzw. zu unterbrechen.

Titelwahl/Suchlauf

→ Drücken Sie kurz die Tasten +/▶1 ◀◀/−, um zum nächsten/vorigen Titel zu springen.

→ Drücken Sie die Tasten +/▶1 ◀◀/− und halten Sie sie gedrückt, um einen schnellen Suchlauf zu starten.

Ausschalten

→ Drücken Sie die Taste STANDBY 2. Das Gerät schaltet die Wiedergabe ab und den iPod in STANDBY.

Hinweis:

Während der iPod angedockt ist, werden die Akkus bei bestehender Netzverbindung geladen.

Wie Sie Infos/ID3-Tag einblenden

→ Drücken Sie die Taste MENU 1 und halten Sie die Taste gedrückt, bis < Display > erscheint.
→ Bestätigen Sie durch Drücken von SELECT 6.
→ Wählen Sie mit +/- 7, 8 die Infos aus und bestätigen Sie durch Drücken von SELECT 6.

Wie Sie das Gerät reinigen

Stromschlag!

Um die Gefahr eines elektrischen Schlags zu vermeiden, dürfen Sie das Gerät nicht mit einem nassen Tuch oder unter fließendem Wasser reinigen. Vor dem Reinigen Netzstecker ziehen.

ACHTUNG!

Sie dürfen keine Scheuerschwämme, Scheuerpulver und Lösungsmittel wie Alkohol oder Benzin verwenden.

→ Reinigen Sie das Gehäuse mit einem weichen, mit Wasser angefeuchteten Tuch.

Wie Sie die Displayanzeigen aufrufen

→ Drücken Sie die Taste MENU 1 und halten Sie die Taste gedrückt, bis < Display > erscheint.
→ Bestätigen Sie mit SELECT 6.
→ Drücken Sie +/- 7, 8, um durch die Anzeigen zu schalten:

DAB-Betrieb	FM (UKW) - Betrieb
Scrolling text: durchlaufender Text mit zusätzlichen Informationen, die die Sender u. U. bereitstellen	Radiotext: durchlaufender Text mit zusätzlichen Informationen, die die Sender u. U. bereitstellen
Signalstärke	Programmtyp
Programmtyp	PS (Programm Name)
Ensemble/Multiplex Gruppenname
Frequenz
Bitrate, Code	Audio Info
Zeit	Zeit
Datum	Datum
iPod/iPhone
Track title, Artist name, Album name, Authentication status, Time, Date.

Wie Sie Fehler beseitigen

Wenn das Gerät nicht wie vorgesehen funktioniert, überprüfen Sie es anhand der folgenden Tabellen. Wenn Sie die Störung auch nach den beschriebenen Überprüfungen nicht beheben können, nehmen Sie bitte Kontakt mit dem Hersteller auf.

Probleme mit dem Radio

Symptom	Mögliche Ursache/Abhilfe
Es wird kein Radiosender empfangen.	Das Gerät befindet sich nicht im Radio-Modus.Taste MODE drücken.
Es wird kein DAB-Signal empfangen.	Überprüfen Sie, ob in der Region DAB Empfang möglich ist. Richten Sie die Antenne neu aus.Probieren Sie, andere Sender zu empfangen.
Der Ton ist schwach oder von schlechter Qualität.	Andere Geräte, z. B. Fernseher stören den Empfang.Stellen Sie das Gerät weiter entfernt von diesen Geräten auf.
	Die Antenne ist nicht ausgezogen oder ausgerichtet.Ziehen Sie die Antenne aus.Drehen Sie die Antenne, um den Empfang zu verbessern.

Probleme mit dem Gerät

Symptom	Mögliche Ursache/Abhilfe
Gerät lässt sich nicht einschalten.	Das Gerät wird nicht mit Strom versorgt. Netzgerät: Schließen Sie den Netzstecker richtig an die Netzsteckdose an.
Es ist kein Ton zu hören.	Erhöhen Sie die Lautstärke. Ziehen Sie den Kopfhörer-Stecker aus dem Gerät, wenn Sie über Lautsprecher hören möchten. Ggf. ist die falsche Quelle gewählt worden.
Es ist ein Störrauschen zu hören.	In der Nähe des Geräts sendet ein Mobiltelefon oder ein anderes Gerät störende Radiowellen aus. Entfernen Sie das Mobiltelefon oder das Gerät aus der Umgebung des Geräts.
Es treten andere Bedienungsstörungen, laute Geräusche oder eine gestörte Display-Anzeige auf.	Elektronische Bauteile des Geräts sind gestört. Netzgerät: Ziehen Sie den Netzstecker. Lassen Sie das Gerät ca. 10 Sek. von der Stromquelle getrennt. Schließen Sie das Gerät erneut an oder setzen Sie die Batterien ein.
Das Display schaltet sich nicht ein.	Gerät ausschalten. Netzstecker ziehen, wieder einstecken, Gerät einschalten. Einstellung Displayhelligkeit prüfen.

Probleme mit dem iPhone/iPod-Dock

Symptom	Mögliche Ursache/Abhilfe
iPhone/iPod kann nicht mit den Gerätetasten bedient werden.	iPhone/iPod ist nicht korrekt angedockt, ggf. neu andocken.Software veraltet. Software über iTunes aktualisieren.iPhone/iPod ist im Status „locked“.Prüfen, ob sich iPhone/iPod außerhalb korrekt bedienen lässt. Ggf. Hersteller-Anleitung lesen.
iPhone/iPod lässt sich nicht andocken.	iPhone/iPod nochmals entfernen und neu einsetzen.
iPhone/iPod wird nicht geladen.	iPhone/iPod ist nicht korrekt angedockt. Adapter prüfen, ggf. neu andocken.iPhone/iPod ist im Status „locked“.Prüfen, ob sich iPhone/iPod außerhalb korrekt bedienen lässt. Ggf. Hersteller-Anleitung lesen.
Es ist kein Ton zu hören.	Erhöhen Sie die Lautstärke.Schalten Sie die Wiedergabe am iPhone/iPod ein.Prüfen Sie das Dock.

Technische Daten

Abmessungen Gerät (Breite x Höhe x Tiefe)	172 mm x 54 mm x 122 mm
Gewicht:	ca. 0,4 kg
Spannungsversorgung:	100-240 V Wechselstrom, 50/60 Hz, 350 mAh5 V Gleichspannung, 2000 mA
Standby-Leistungsaufnahme:	< 1 W
Ausgangsleistung:	1 W RMS
Umgebungsbedingungen:	+5 °C bis +35 °C5 % bis 90 % relative Luftfeuchte (nicht kondensierend)
Radio:Empfangsfrequenzen:Analog UKWDigital Band IIIAntenne:	UKW 87,5–108 MHzDAB 174–240 MHzDAB/UKW-Wurfantenne

Technische Änderungen und Irrtümer vorbehalten.

Die Abmessungen sind ungefähre Werte.

Richtlinien und Normen

Dieses Produkt entspricht

• der Niederspannungsrichtlinie (2006/95/EC, 1275/2008/CE),
  • der EMV-Richtlinie (2004/108/EC) und der
  • CE-Kennzeichenrichtlinie.

Wie Sie den Hersteller erreichen

DGC GmbH

Graf-Zeppelin-Str. 7

D-86899 Landsberg

www.dual.de

Entsorgungshinweise

Entsorgung der Verpackung

Ihr neues Gerät wurde auf dem Weg zu Ihnen durch die Verpackung geschützt. Alle eingesetzten Materialien sind umweltverträglich und wieder verwertbar. Bitte helfen Sie mit und entsorgen Sie die Verpackung umweltgerecht. Über aktuelle Entsorgungswege informieren Sie sich bei Ihrem Händler oder über Ihre kommunale Entsorgungseinrichtung. Vor der Entsorgung des Gerätes sollten die Batterien entfernt werden.

Erstickungsgefahr!

Verpackung und deren Teile nicht Kindern überlassen.

Erstickungsgefahr durch Folien und anderen Verpackungsmaterialien.

Wie Sie das Gerät entsorgen

Altgeräte sind kein wertloser Abfall. Durch umweltgerechte Entsorgung können wertvolle Rohstoffe wieder gewonnen werden. Erkundigen Sie sich in Ihrer Stadt- oder Gemeindeverwaltung nach Möglichkeiten einer umwelt- und sachgerechten Entsorgung des Gerätes.

Dieses Gerät ist entsprechend der Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) gekennzeichnet.

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf hin. Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

Lebensgefahr!

Bei ausgedienten Geräten Netzstecker ziehen. Netzkabel durchtrennen und mit dem Stecker entfernen.

Graf-Zeppelin-Str. 7

D-86899 Landsberg

www.dual.de
