BEDIENUNGSANLEITUNG DATID HB 510 S WHIRLPOOL

Sicherheitsinformationen	18
Produktbeschreibung	20
Täglicher Gebrauch	21
Nützliche Tipps und Tricks	21
Pflege und Wartung	22
Was tun, wenn...	23

Düsentabelle 24

Technische Daten	25
Installation	25
Umweltschutz 29
IKEA GARANTIE	30

Sicherheitsinformationen

Ihre Sicherheit und die Sicherheit anderer sind von größter Bedeutung. Dieses Handbuch und das Gerät selbst sind mit wichtigen Sicherheitsinformationen versehen, die Sie lesen und jederzeit beachten sollten.

Dieses Symbol warnt vor möglichen Gefahren für die Sicherheit des Benutzers und anderer Personen.

Alle Warnhinweise beginnen mit diesem Warnsymbol und enthalten einen der beiden folgenden Begriffe:

⚠️ GEFAHR Weist auf eine Gefahrensituation hin, die zu schweren Verletzungen führt, wenn sie nicht vermieden wird.

ACHTUNG Weist auf eine Gefahrensituation hin, die bei mangelnder Vorsicht zu schweren Verletzungen führt.

Alle Warnhinweise enthalten einen Hinweis auf die Art der potenziellen Gefahr, einen Hinweis zur Verringerung des Verletzungsrisikos und einen Hinweis auf die möglichen Konsequenzen, wenn die Anweisungen nicht befolgt werden. Halten Sie das Gerät von der Stromversorgung getrennt, bis der Einbau durchgeführt wurde.

⚠️ Installation und Wartung müssen von einer Fachkraft gemäß den Herstellerangaben und gültigen örtlichen Sicherheitsbestimmungen für Gasinstallationen durchgeführt werden. Verwenden Sie ausschließlich Original-Ersatzteile. Reparieren Sie das Gerät nicht

selbst und tauschen Sie keine Teile aus, wenn dies im Bedienungshandbuch nicht ausdrücklich angegeben ist.

ACHTUNG Wenn die Anweisungen in dieser Bedienungsanleitung nicht genau befolgt werden, besteht die Gefahr eines Feuers oder einer Explosion, was zu Sachschäden oder Verletzungen führen kann.

- Lagern oder verwenden Sie kein Benzin und keine sonstigen brennbaren Gase oder Flüssigkeiten in der Nähe dieses Geräts.

Vorgehen bei Gasgeruch:

• Schalten Sie keinerlei Geräte ein.
• Betätigen Sie keine elektrischen Schalter.
• Verwenden Sie kein Telefon im betroffenen Gebäude.

- Benachrichtigen Sie unverzüglich Ihren Gasanbieter, und zwar von einem Telefon in einem anderen Gebäude aus. Gehen Sie nach den Anweisungen des Gasanbieters vor.

- Wenn der Gasanbieter nicht erreichbar ist, rufen Sie die Feuerwehr.

- Installation und Wartung müssen von einer Fachkraft, einem Wartungsunternehmen oder dem Gasanbieter ausgeführt werden.

- Das Gerät darf nur in gut belüfteten Räumen betrieben werden.

- Die elektrischen Anschlüsse und die Gasanschlüsse müssen den örtlichen Bestimmungen entsprechen.

- Bei der Installation des Kochfeldes muss ein mehrpoliger Trennschalter mit

einer Kontaktöffnung von mindestens 3 mm verwendet werden, der für eine vollständige Trennung sorgt.

• Die Erdung des Gerätes ist gesetzlich vorgeschrieben.
• Das Netzkabel muss lang genug sein, um das Gerät nach der Montage im Küchenmöbel an die Stromversorgung anzuschließen.
• Für den Gasanschluss dürfen ausschließlich flexible oder starre Metallschläuche verwendet werden.
• Falls nötig, darf das Stromkabel nur durch ein Kabel mit identischen Dimensionen und Eigenschaften wie das Originalkabel ersetzt werden (Typ H05V2V2-F 90°C oder Typ H05RR-F). Diese Arbeit darf nur von einem qualifizierten Elektriker durchgeführt werden.
• Der Hersteller haftet nicht für etwaige durch Missachtung dieser Vorschriften entstandene Verletzungen von Personen und Tieren oder Sachschäden.
• Verwenden Sie keine Mehrfachstecker oder Verlängerungskabel.
• Ziehen Sie nicht am Netzkabel, um das Gerät von der Stromversorgung zu trennen.
• Nach der Installation dürfen Strom führende Teile für den Benutzer nicht mehr zugänglich sein.
• Berühren Sie das Gerät nicht mit feuchten Händen und benutzen Sie es nicht, wenn Sie barfuß sind.

• Dieses Kochfeld (Klasse 3) ist ausschließlich für die Verwendung im Haushalt zum Kochen von Lebensmitteln bestimmt. Das Gerät darf AUF KEINEN FALL als Heizgerät zum Heizen oder Erwärmen des Raums verwendet werden. Andernfalls besteht die Gefahr einer Kohlenmonoxidvergiftung und einer Überhitzung des Kochfeldes.

• Der Hersteller haftet nicht bei Schäden aufgrund unsachgemäßen Gebrauchs oder fehlerhafter Bedienung.

• Erwachsene mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung oder Kenntnis des Geräts sowie Kinder sollten dieses Gerät nicht ohne Aufsicht oder vorherige Anleitung durch eine für ihre Sicherheit verantwortliche Person benutzen.
• Halten Sie Kinder vom Gerät fern und achten Sie darauf, dass sie das Gerät nicht als Spielzeug benutzen.
• Der Betrieb eines Gasgeräts erzeugt Hitze und Feuchtigkeit im Raum. Achten Sie unbedingt auf eine gute Raumbelüftung oder installieren Sie eine Abzugshaube mit Abzug ins Freie.
• Bei längerer Benutzung kann eine zusätzliche Belüftung erforderlich werden (Öffnen eines Fensters oder Erhöhung der Absaugleistung der Abzugshaube).
• Vergewissern Sie sich nach dem Gebrauch, dass die Bedienknöpfe auf die Position OFF gedreht sind, und drehen Sie den Hauptgashahn oder das Ventil der Gasflasche zu.
• Heißes Fett und Öl sind leicht entzündlich. Beaufsichtigen Sie stets wachsam den Garvorgang, wenn Sie Speisen mit viel Fett, Öl oder Alkohol (wie Rum, Cognac oder Wein zum Beispiel) zubereiten.
• Bewahren Sie das gesamte Verpackungsmaterial außerhalb der Reichweite von Kindern auf.
• Warten Sie vor dem Reinigen des Kochfeldes oder vor Wartungsarbeiten, bis das Kochfeld abgekühlt ist.

Bewahren Sie diese Bedienungsanleitung auf.

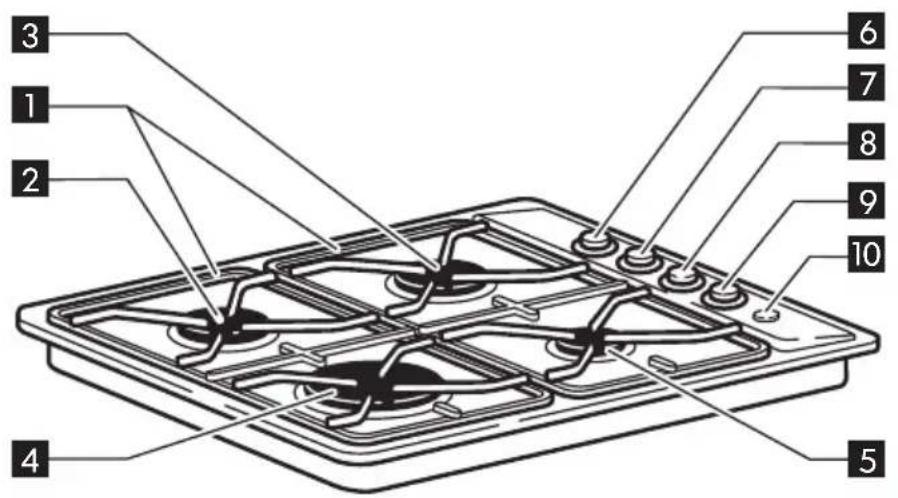

Produktbeschreibung

3 1 2 4 5 6 7 8 9 10

1 Abnehmbare Roste
2 Garbrenner
3 Garbrenner
4 Schnellbrenner
5 Kleiner Brenner
6 Einstellknopf Garbrenner
7 Einstellknopf Garbrenner
8 Einstellknopf Schnellbrenner
9 Einstellknopf kleiner Brenner
10 Elektrischer Zündungsschalter

Symbole
Geschlossene Scheibe	Hahn geschlossen
Große Flamme	Maximale Öffnung/ Gaszufuhr
Kleine Flamme [O870]	Minimale Öffnung oder reduzierte Gaszufuhr

Täglicher Gebrauch

Die Gasflamme darf niemals über die Kante der Pfanne steigen.

WICHTIG: Wenn das Kochfeld benutzt wird, erhitzt sich auch der gesamte Bereich um das Kochfeld.

• Zum Zünden eines Brenners drehen Sie den betreffenden Einstellknopf nach links auf die Maximalstufe.
• Drücken Sie den Knopf nach unten, um den Brenner zu zünden.
• Halten Sie nach der Zündung den Knopf für etwa 5 -10 Sekunden gedrückt, um eine korrekte Funktion der Sicherheitsvorrichtung zu gewährleisten.

Die Sicherheitsvorrichtung des Brenners unterbricht die Gaszufuhr, falls die Flamme zufällig erlöschen sollte (Luftzug, Unterbrechung der Gasversorgung,

Überlaufen von Flüssigkeiten usw.).

- Warten Sie mehr als 15 Sekunden, bevor Sie den Einstellknopf erneut drücken. Sollte der Brenner danach wieder erlöschen, warten Sie mindestens eine Minute, bevor Sie den Brenner erneut zünden.

HINWEIS: Sollten bestimmte lokale Bedingungen des gelieferten Gases die Zündung des Brenners erschweren, wird empfohlen, den Vorgang zu wiederholen, jedoch den Einstellknopf dabei auf die Einstellung Kleine Flamme zu drehen. Der Brenner kann erlöschen, sobald Sie den Knopf loslassen. Das bedeutet, dass sich das Sicherheitselement nicht ausreichend erwärmt hat. Wiederholen Sie in diesem Fall die zuvor beschriebenen Schritte.

Nützliche Tipps und Tricks

Die Brenner dieses Kochfeldes haben verschiedene Durchmesser. Bitte halten Sie sich für eine bessere Brennerleistung an folgende Regeln:

• Verwenden Sie nur Töpfe und Pfannen, deren Bodendurchmesser dem des Brenners entspricht oder nur wenig größer ist (siehe die Tabelle rechts).
• Verwenden Sie nur Töpfe und Pfannen mit flachem Boden.
• Benutzen Sie beim Kochen der Speisen die richtige Menge Wasser und decken Sie den Topf mit einem Deckel ab.
• Stellen Sie sicher, dass Kochgeschirr, das

auf den Rosten steht, nicht über die Kante des Kochfeldes hinaus steht.

WICHTIG: Unsachgemäßer Gebrauch der Roste kann das Kochfeld beschädigen. Legen Sie die Roste nicht umgekehrt auf das Kochfeld und/oder schleifen Sie sie nicht darüber.

Vermeiden Sie Folgendes:

• Grillroste aus Gusseisen, Steingut, Töpfe und Pfannen aus Ton.
• Rostaufsetzer in Form von Gittern oder ähnlichem.
• Den gleichzeitigen Gebrauch von zwei Gasbrennern für ein einziges Gefäß (z.B. Fischkocher).

Brenner Topf ∅
Schnellbrenner von 24 bis 26 cm
Garbrenner von 16 bis 24 cm
Kleiner Brenner von 8 bis 14 cm

Pflege und Wartung

Trennen Sie das Gerät vor

Wartungsarbeiten von der Stromversorgung.

• Reinigen Sie alle Emaille- und Glasteile mit warmem Wasser und einer neutralen Lösung.
• Edelstahlflächen können bei Verwendung von kalkhaltigem Wasser oder aggressiven Reinigungsmitteln fleckig werden, wenn sie damit für längere Zeit in Berührung kommen. Entfernen Sie Speisereste und Spritzer (Wasser, Soße, Kaffee usw.) sofort, bevor sie antrocknen.
• Feuchten Sie dann ein weiches Tuch gut mit warmem Wasser und etwas Neutralseife an, reinigen Sie das Kochfeld und trocknen Sie mit einem weichen Tuch nach. Entfernen Sie festgebackene Speisereste mit einem Spezialreiniger für Edelstahlflächen.

HINWEIS: Edelstahlflächen nur mit einem weichen Tuch oder einem weichen Schwamm reinigen.

• Keine scheuernden oder ätzenden Mittel, Bleichlauge oder Topfkratzer benutzen.
• Keine Dampfreiniger benutzen.
• Keine brennbaren Produkte benutzen.
• Keine säurehaltigen oder alkalischen Substanzen wie Essig, Senf, Salz, Zucker oder Zitronensaft auf dem Kochfeld zurücklassen.

REINIGEN DER KOCHFELDTEILE

• Die Roste, Brennerkappen und Brenner können ausgebaut und gereinigt werden.
• Reinigen Sie diese sorgfältig von Hand mit warmem Wasser und einem nicht scheuernden Reinigungsmittel von allen

Speiseresten und vergewissern Sie sich, dass die Brenneröffnungen nicht verstopft sind.

• Spülen Sie alle Teile gut ab und lassen Sie sie sorgfältig trocknen.
• Setzen Sie die Brenner und Brennerkappen wieder richtig in die betreffenden Sitze ein.
• Achten Sie beim Aufsetzen der Roste darauf, dass der Bereich der Brennerkappen genau auf die Brenner ausgerichtet ist.

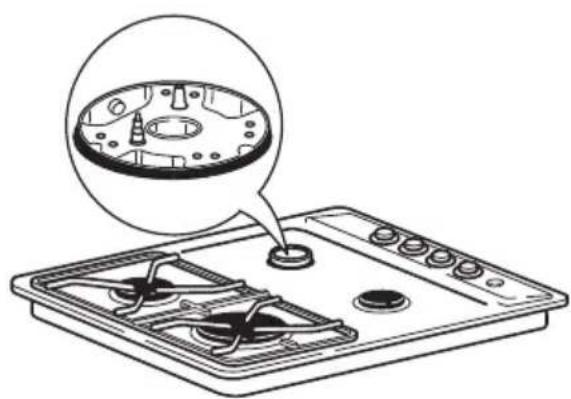

Bei Modellen mit Elektrozündern und Sicherheitsmechanismus müssen die Zünder sorgsam gereinigt werden, um deren ordnungsgemäße Funktion sicherzustellen. Kontrollieren Sie diese Bauteile regelmäßig und säubern Sie sie mit einem feuchten Tuch. Entfernen Sie angebackene Speisereste mit einem Zahnstocher oder einer Nadel.

HINWEIS: Um Schäden an der

Elektrozündung zu vermeiden, betätigen Sie diese nicht, wenn der Brenner zerlegt ist.

Was tun, wenn...

Problem Mögliche Ursachen	Lösung
Die Elektrozündung funktioniert nicht	Das Gerät wird nicht mit Strom versorgt	Prüfen Sie, ob das Gerät an die Stromversorgung angeschlossen und die Stromversorgung eingeschaltet ist
Der Brenner wird nicht gezündet	Möglicherweise ist der Gashahn zugedreht	Prüfen Sie, ob der Gashahn offen ist
Das Gasring brennt nicht gleichmäßig	Möglicherweise ist der Brennerkranz durch Speisereste verstopft	Reinigen Sie den Brennerkranz gemäß der Reinigungsanleitung, um eventuelle Speisereste zu entfernen

Bevor Sie den Kundendienst rufen:

1. Lesen Sie unter „Was tun, wenn...“ nach, um zu sehen, ob Sie den Fehler selbst beheben können.
2. Schalten Sie das Gerät aus und wieder ein und prüfen Sie, ob die Störung dadurch behoben ist.
3. Sollte die Störung weiterhin bestehen, rufen Sie den Kundendienst.

Geben Sie folgende Informationen an:

• Art der Störung
  • Modell des Kochfelds
• Servicenummer (d.h. die Zahl nach dem Wort SERVICE auf dem Typenschild unter dem Kochfeld und auf dem Garantieschein)

SERVICE

0000 000 00000

• Ihre vollständige Anschrift
• Ihre Telefonnummer

Sollte eine Reparatur erforderlich sein, wenden Sie sich bitte an den Kundendienst eines Vertragshändlers, wie in den Garantiebestimmungen festgelegt.

Sollte eine Wartung oder Reparatur ausnahmsweise einmal von einem Nicht-Fachmann vorgenommen werden, verlangen Sie auf jeden Fall eine Zertifizierung

der ausgeführten Arbeiten und bestehen Sie darauf, dass ausschließlich Original-Ersatzteile verwendet werden.

Die Nichtbeachtung dieser Vorschriften kann die Sicherheit und die Qualität des Produktes beeinträchtigen.

Düsentabelle

KATEGORIE II2E+3+

Gasart Brennertyp Düsen-		markierung	Nenn-Wärme-LeistungkW	Nenn-Ver-brauch	Reduzierte Wärme-Leistung kW		Gasdruck (mbar)
					be	FR	Min.	Nom.	Max.
ERDGAS(Methan) G20	Schnellbrenner GarbrennerKleinerBrenner	Y 115Z 95X 72	3.001.651.00	286 l/h157 l/h95 l/h	0.800.450.35	0.600.350.30	17	20	25
ERDGAS(Methan) G25	Schnellbrenner GarbrennerKleinerBrenner	Y 115Z 95X 72	3.001.651.00	332 l/h183 l/h111 l/h	0.600.350.30		20	25	30
FLÜSSIGESERDÖL-GAS(Butan) G30	Schnellbrenner GarbrennerKleinerBrenner	856350	3.001.651.00	218 g/h120 g/h73 g/h	0.600.350.30		20	2830	35
FLÜSSIGESERDÖL-GAS(Propan) G31	Schnellbrenner GarbrennerKleinerBrenner	856350	3.001.651.00	214 g/h118 g/h71 g/h	0.600.350.30		25	37	45

Gasart, verwendet	Gerätetyp Gesamte Nenn-Wärme-Leistung kW		Gesamter Nenn-Verbrauch	Benötigte Luftmenge (m3) zur Verbrennung von 1 m3 Gas
G20 20 mbar 4	Gasarten 7.30	695 l/h	9.52
G25 25 mbar	4 Gasarten 7.30	809 l/h	9.52
G30 28-30 mbar	4 Gasarten 7.30	531 g/h	30.94
G31 37 mbar	4 Gasarten 7.30	521 g/h	23.80

Technische Daten

Abmessungen
Breite (mm) 580
Höhe (mm) 40
Länge (mm) 500
Spannung (V) 230

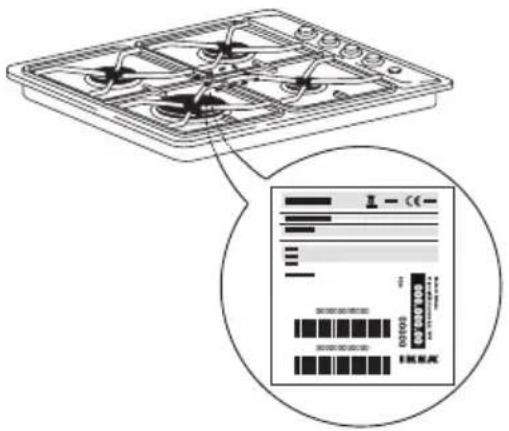

Die technischen Daten sind auf dem Typenschild an der Geräteunterseite angegeben.

Prüfen Sie das Kochfeld nach dem Auspacken auf Transportschäden. Bei Problemen wenden Sie sich bitte an Ihren Händler oder die nächste Kundendienststelle.

Technische Informationen für den Installateur

• Dieses Kochfeld kann in eine Arbeitsplatte mit einer Stärke von 20 bis 50 mm eingelassen werden.
• Ist unter dem Kochfeld kein Backofen vorgesehen, muss dort ein Trennboden angebracht werden, der mindestens ebenso groß wie die Aussparung der Arbeitsplatte ist. Diese Platte muss in einem Mindestabstand von nicht weniger als 20 mm an der Unterseite des Kochfelds angebracht werden.
• Achten Sie vor der Installation auf Folgendes:
• Die Gegebenheiten der lokalen Gasversorgung (Gasart und Gasdruck) müssen mit den Einstellungen des Kochfeldes vereinbar sein (siehe Typenschild und Düsentabelle).
• Die Außenseiten der an das Kochfeld

angrenzenden Einbaumöbel oder Geräte müssen gemäß örtlicher Vorschriften hitzebeständig sein.

• Dieses Gerät ist nicht an eine Rauchabzugsvorrichtung angeschlossen. Es muss entsprechend den gültigen Installationsvorschriften aufgestellt werden. Besondere Beachtung ist den entsprechenden Anforderungen für eine Belüftung zu schenken.
• Verbrennungsprodukte müssen mithilfe von speziellen Abzugshauben oder mit elektrischen Wand- und/oder Fensterlüftern nach außen abgeführt werden

Gasanschluss

Diese Arbeit darf nur von einem qualifizierten Fachmann durchgeführt werden.

Der Gasanschluss muss den örtlichen Vorschriften entsprechen.

- Sie finden die örtlichen Sondervorschriften für bestimmte Länder im separat beigelegten

Blatt „Nationale Sicherheitsvorschriften“.

• "Nationale Sicherheitsvorschriften" Finden Sie darin keine Informationen zu Ihrem Land, bitten Sie den Installateur um genauere Angaben.
• Der Anschluss des Kochfeldes an das öffentliche Gasnetz oder eine Gasflasche muss mit einer stabilen Kupfer- oder Stahlleitung und zugelassenen Kupplungen oder mit einem durchgehenden Edelstahl-Schlauch gemäß den örtlichen Vorschriften erfolgen. Die maximale Länge des Schlauchs beträgt in gerader Linie 2 Meter.

- Schließen Sie das mitgelieferte Winkelstück

(A) oder (B) an die Einlasshauptleitung des Kochfeldes an und setzen Sie die mitgelieferte Beilagscheibe (C) gemäß EN 549 dazwischen.

• Bitte verwenden Sie in Frankreich das Winkelstück (A) und für alle anderen Länder das Winkelstück (B).
• WICHTIG: Bei Verwendung eines Edelstahl-Schlauchs muss dieser so montiert werden, dass er keine frei beweglichen Teile der Möbel berührt. Er muss ohne Behinderungen verlegt werden und auf seiner ganzen Länge kontrollierbar sein.
• Suchen Sie nach dem Anschluss an das Gasnetz mit Seifenwasser nach eventuellen undichten Stellen. Zünden Sie jetzt die Brenner und drehen Sie die Einstellknöpfe von

der Maximalstufe auf die Minimalstufe

, um die Stabilität der Flamme zu kontrollieren.

Anschluss an das Stromnetz

! ACHTUNG

• Diese Arbeit darf nur von einem qualifizierten Fachmann durchgeführt werden.
• Der elektrische Anschluss muss unter Einhaltung der örtlichen Sicherheitsvorschriften vorgenommen werden.
• Die Erdung des Gerätes ist gesetzlich vorgeschrieben.

P Erde (gelb-grün) N

• Verwenden Sie kein Verlängerungskabel.
• WICHTIG: Die Daten über Spannung und Leistungsaufnahme befinden sich auf dem Typenschild.

Installation

Setzen Sie nach sorgfältiger Reinigung des

Kochfeldrandes das beiliegende Dichtungsprofil ein, wie in der Abbildung gezeigt. Setzen Sie das Kochfeld in die Aussparung ein, die Sie entsprechend den Maßangaben in der Anleitung in die Arbeitsplatte gesägt haben.

HINWEIS: Das Stromkabel muss lang genug sein, um das Kochfeld nach oben herausziehen zu können.

Befestigen Sie das Kochfeld mit den mitgelieferten Klammern. Setzen Sie die Klammern in die durch die Pfeile gekennzeichneten Bohrungen ein und befestigen Sie sie mit den für die Stärke der Arbeitsplatte geeigneten Schrauben.

Der Stromanschluss muss sich in der Nähe der Einbaustelle befinden. Wenn das mit dem Gerät gelieferte Kabel nicht lang genug ist, tauschen Sie es gegen ein anderes Kabel mit genau den gleichen Spezifikationen, aber von ausreichender Länge aus.

Umstellung auf andere Gasarten

ACHTUNG

- Diese Arbeit darf nur von einem qualifizierten Fachmann durchgeführt werden.

Falls das Gerät mit einer Gasart betrieben wird, die von der auf dem Typenschild und dem orangefarbenen Aufkleber angegebenen abweicht, müssen die Düsen ausgewechselt werden.

Entfernen Sie den Informationsaufkleber und kleben Sie diesen in die Benutzerinformation ein. Benutzen Sie für die in der Benutzerinformation angeführten Gasdrücke geeignete Druckregler.

• Die Gasdüsen dürfen nur vom Kundendienst oder einem qualifizierten Fachmann ausgewechselt werden.
• Gasdüsen, die nicht mit dem Gerät geliefert werden, müssen beim Kundendienst bestellt werden.
• Stellen Sie die Minimalstufe der Hähne ein.

HINWEIS: Bei Verwendung von LPG (G30/G31) muss die Schraube zur Einstellung der Minimalstufe so fest wie möglich angezogen werden.

WICHTIG: Sollten Sie Schwierigkeiten beim

Drehen der Brennerknöpfe haben, lassen Sie bitte die Brennerhähne durch den Kundendienst austauschen.

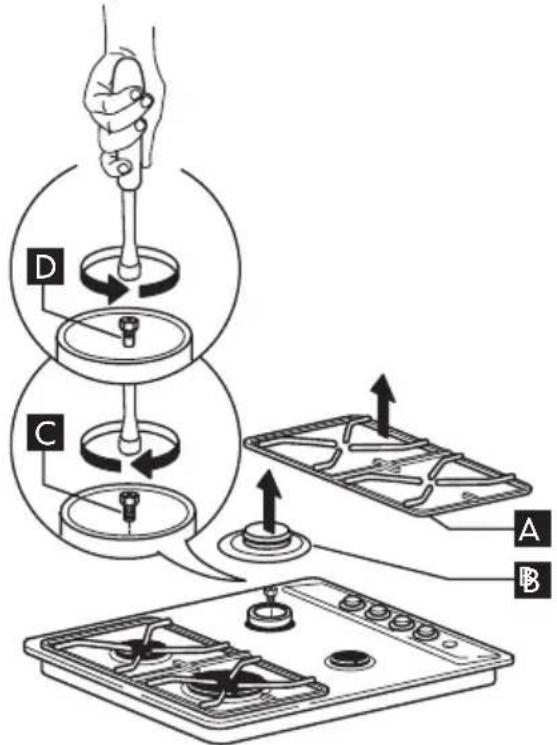

Austauschen der Düsen (siehe Abschnitt „Düsentabelle“)

• Topfhalterungen (A) entfernen.
• Brenner (B) herausheben.
• Einen entsprechend dimensionierten Steckschlüssel (C) verwenden, um die zu ersetzende Düse herauszuschrauben.
• Durch die für die neue Gasart passende Düse ersetzen.
• Die Düse (D) einsetzen.

Vor der Installation des Kochfeldes das mit den Düsen gelieferte Gaseichschild so befestigen, dass es die bestehenden Informationen zur Gaseichung überdeckt.

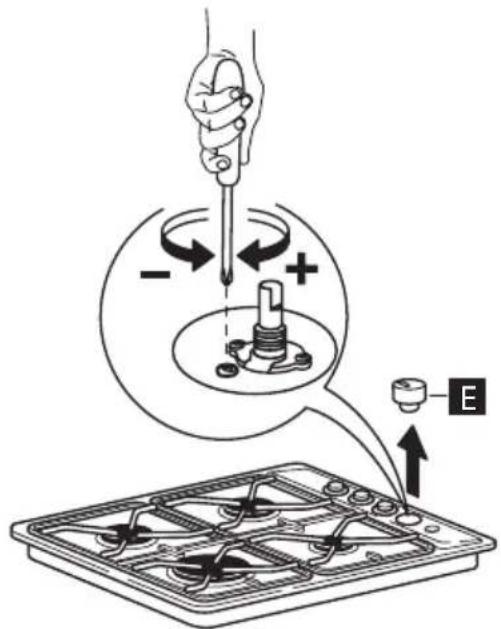

Einstellung der Minimalstufe der Hähne

Um sicherzustellen, dass die kleinste Stufe korrekt eingestellt ist, den Knopf (E) abziehen und folgendermaßen vorgehen:

• Schraube anziehen, um die Größe der Flamme zu verringern (-);
• Schraube lockern, um die Größe der Flamme zu vergrößern (+).

Während dieser Feineinstellung muss der Gashahn auf der Minimalstufe stehen (kleine Flamme).

• Die Brennerluft muss nicht eingestellt werden.
• Zünden Sie jetzt die Brenner und drehen Sie

die Einstellknöpfe von der Maximalstufe

auf die Minimalstufe ^① , um die Stabilität der Flamme zu kontrollieren.

Nach Beendigung der Feineinstellung versiegeln Sie die Stelle mit Siegelwachs oder ähnlichem Material.

FR NATIONALE

SICHERHEITSVORSCHRIFTEN

Lassen Sie die Montage und die elektrischen Anschlüsse von einer qualifizierten Fachkraft und unter Einhaltung der geltenden Sicherheitsvorschriften ausführen. Zu beachten sind insbesondere

• Die Verordnung vom 2. August 1977

Technische Richtlinien und Sicherheitsvorschriften für Flüssiggasanlagen in Wohngebäuden und auf Grundstücken.

• Richtlinie DTU P 45 - 204

Gasanlagen (bisher DTU Nr. 61-1 - Gasanlagen April 1982 + Ergänzung Nr. 1 vom Juli 1984).

• Ministerielle Gesundheitsrichtlinien

Für Anlagen mit Anschluss an die Hauptstromversorgung

• Richtlinie NF C 15-100

Richtlinien für Niederspannungsanlagen

BE NATIONALE

SICHERHEITSVORSCHRIFTEN

Das Gerät wird mit einem konischen Gewinde (1/2 Zoll) für den Gasanschluss geliefert (gemäß ISO 7/1 RP 1/2).

Der Gasanschluss muss gemäß Standard

NBN D 51-003 mit einer starren Leitung oder entsprechend dem Spezifikationsblatt

A.R.G.B./03 mit einem flexiblen Schlauch erfolgen.

Das Gerät muss mit einem nach AGB-zugelassenen Absperrventil installiert werden.

Umweltschutz

Verpackung

- Das Verpackungsmaterial ist zu 100% wiederverwertbar und trägt das Recycling-Symbol ( ).

Produkte

Dieses Gerät ist gemäß der Europäischen Richtlinie 2002/96/EG für Elektro- und Elektronik-Altgeräte gekennzeichnet. Durch eine angemessene Entsorgung des Geräts trägt der Nutzer dazu bei, potenziell schädliche Auswirkungen für Umwelt und Gesundheit zu vermeiden.

Das Symbol ■auf dem Gerät bzw. auf dem beiliegenden Informationsmaterial weist darauf hin, dass dieses Gerät kein normaler Haushaltsabfall ist, sondern in einer Sammelstelle für Elektro- und Elektronik-Altgeräte entsorgt werden muss. Die Entsorgung muss gemäß den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen. Weitere Informationen zu Behandlung, Verwertung, und Wiederverwendung von Elektrogeräten können Sie bei der örtlichen Abfallbeseitigungsgesellschaft, der nächsten Sammelstelle für Haushaltsmüll oder bei dem Händler erfragen, bei dem das Gerät gekauft wurde.

Konformitätserklärung

• Das Kochfeld wurde entsprechend folgender Richtlinien entwickelt und hergestellt:
• Sicherheitsvorschriften der EG-Richtlinie für Gasverbrauchseinrichtungen – 2009/142/EG
• Sicherheitsvorschriften der Niederspannungsrichtlinie – 2006/95/EC (die die Richtlinie 73/23/EWG sowie deren nachfolgende Ergänzungen ablöst)
• Schutzvorschriften der Richtlinie zur elektromagnetischen Verträglichkeit (EMV) – 2004/108/EWG
• Dieses Kochfeld ist für den Kontakt mit Lebensmitteln geeignet und entspricht der EG-Richtlinie Nr. 1935/2004.
• Dieses Kochfeld (Klasse 3) ist ausschließlich zum Kochen von Lebensmitteln bestimmt. Jeder andere Gebrauch (z.B. das Heizen von Räumen) ist bestimmungsfremd und somit gefährlich.

IKEA GARANTIE

Wie lange ist die IKEA Garantie gültig?

Die Garantie gilt fünf (5) Jahre ab dem Kaufdatum von bei IKEA gekauften Geräten, es sei denn, es handelt sich um Geräte der Marke "LAGAN". Bei diesen Geräten gilt eine Garantie von zwei (2) Jahren. Als Kaufnachweis ist das Original des Einkaufsbeleges erforderlich. Werden im Rahmen der Garantie Arbeiten ausgeführt, verlängert sich dadurch nicht die Garantiezeit für das Gerät.

Welche Geräte sind nicht von der 5-(Fünf)-Jahres-Garantie abgedeckt?

Die Geräte der Marke LAGAN und alle bei IKEA vor dem 1. August 2007 gekauften Geräte.

Wer übernimmt den Service?

IKEA führt die Serviceleistungen über sein eigenes Kundendienstnetz oder einen autorisierten Servicepartner aus.

Was deckt diese Garantie ab?

Die Garantie deckt Gerätefehler ab, die aufgrund einer fehlerhaften Konstruktion oder aufgrund von Materialfehlern nach dem Datum des Einkaufs bei IKEA entstanden sind. Die Garantie gilt nur für den Hausgebrauch des betreffenden Gerätes. Ausnahmen sind unter der Überschrift "Was deckt die Garantie nicht ab?" erläutert. Innerhalb der Garantiefrist werden die Kosten für Reparatur, Ersatzteile sowie die Arbeits- und Fahrtkosten übernommen, vorausgesetzt, das Gerät ist ohne besonderen Aufwand für eine Reparatur zugänglich. Die EU-Richtlinien (Nr. 99/44/EG) und die jeweiligen örtlichen Bestimmungen gelten unter diesen Bedingungen. Ersetzte Teile gehen in das Eigentum von IKEA über.

Was unternimmt IKEA, um das Problem zu lösen?

Der IKEA Kundendienst begutachtet das Produkt und entscheidet nach eigenem Ermessen, ob ein Garantieanspruch besteht. Wenn die Garantie geltend

gemacht werden kann, wird IKEA durch seinen eigenen Kundendienst oder einen autorisierten Servicepartner nach eigenem Ermessen das schadhafte Produkt entweder reparieren oder durch ein gleiches oder vergleichbares Produkt ersetzen.

Was deckt diese Garantie nicht ab?

• Normale Abnutzungen und Beschädigungen.
- Vorsätzlich oder fahrlässig herbeigeführte Schäden, Beschädigungen infolge Missachtung der Bedienungsanleitung, unsachgemäßer Installation, falschen Spannungsanschlusses, Beschädigung durch chemische oder elektrochemische Reaktionen, inklusive von Korrosions- oder Wasserschäden diese sind nicht beschränkt auf Schäden durch ungewöhnlich hohen Kalkgehalt im Wasser, Beschädigungen durch aussergewöhnliche Umweltbedingungen.
- Verbrauchs- und Verschleißteile wie Batterien und Glühlampen.
- Nichtfunktionelle und dekorative Teile, die den normalen Gebrauch nicht beeinflussen, sowie Kratzer oder mögliche Farbveränderungen.
- Zufallsschäden durch Fremdkörper, Substanzen oder Reinigungsarbeiten an Filtern, Abflüssen oder Wasch-/Spülmittelfächern.
- Schäden an folgenden Teilen: Glaskeramik, Zubehör, Geschirr- und Besteckkörbe, Zu- und Ablaufschläuche, Dichtungen, Glühlampen und deren Abdeckungen, Siebe, Knöpfe, Gehäuse und Gehäuseteile. Soweit nicht nachgewiesen wird, dass solche Schäden auf Herstellungsmängel zurückzuführen sind.
- Fälle, in welchen der gerufene Servicetechniker keinen Fehler finden konnte.
- Reparaturen, die nicht von unserem eigenen Kundendienst oder -einem

Servicevertragspartner ausgeführt oder bei denen keine Originalteile verwendet wurden.

• Durch fehlerhafte oder unvorschriftsmäßige Installation erforderliche Reparaturen.
  • Die reparatur von Schäden, die durch eine gewerbliche Nutzung des Gerätes entstanden sind. gewerbliche Nutzung des Gerätes.
• Transportschäden. Wenn der Kunde das Produkt selbst nach Hause oder zu einer anderen Adresse transportiert, ist IKEA von der Haftung für Transportschäden jeder Art freigestellt. Liefert IKEA das Produkt direkt an die Kundenadresse, werden eventuelle Transportschäden durch IKEA gedeckt.
• Kosten für die Installation des IKEA-Gerätes.

Wenn jedoch der IKEA-Kundendienst oder ein Servicevertragspartner im Rahmen der Garantie Reparaturen ausführt oder das Gerät ersetzt, installiert der Kundendienst oder der Servicevertragspartner das ausgebesserte Gerät oder das Ersatzgerät, falls dies erforderlich sein sollte.

Als Ausnahme gilt die fehlerfreie Installation durch qualifizierte Fachleute unter Verwendung von Originalteilen, um das Gerät den technischen Sicherheitsvorschriften eines anderen EU-Landes anzupassen.

Gültigkeit der länderspezifischen Bestimmungen

IKEA räumt Ihnen eine spezielle Garantie ein, die die gesetzlichen Gewährleistungsrechte, die von Land zu Land jedoch unterschiedlich sein können, mindestens abdeckt bzw. erweitert. Allerdings schränken diese Bedingungen in keiner Weise die landesweit geltenden Verbraucherrechte ein.

Gültigkeitsbereich

Für Geräte, die einem EU-Land gekauft und in ein anderes EU-Land mitgenommen werden, wird der Kundendienst gemäß den Garantierichtlinien im neuen Land übernommen. Eine Verpflichtung zur Durchführung von Leistungen im Rahmen der Garantie besteht nur dann, wenn das Gerät gemäß der Montageanleitung und gemäß:

• den technischen Spezifikationen des Landes, in dem der Garantieanspruch erfolgt;
• den Montageinstruktionen und Informationen im Benutzerhandbuch entspricht.

Der engagierte Kundendienst für IKEA Geräte

Der IKEA-Service steht Ihnen bei folgenden Fragen / Anliegen gerne zur Verfügung:

• Wenn Sie einen Kundendienst im Rahmen der Garantie benötigen
• Bei Fragen zur Installation Ihres IKEA-Gerätes in den IKEA-Möbelkörper
• Wenn Sie Fragen zu den Funktionen Ihres IKEA-Gerätes haben.

Um Ihnen möglichst schnell und kompetent weiterhelfen zu können, bitten wir Sie, sich vorher die Montage- und Gebrauchsanweisung Ihres Gerätes genauestens durchzulesen.

So erreichen Sie unseren Service

Gehen Sie dazu auf die letzte Seite dieser Broschüre. Dort finden Sie eine Übersicht mit den entsprechenden Telefonnummern und Kontaktdaten unserer autorisierten Kundendienste.

i Damit wir Ihnen im Falle einer Störung jederzeit schnell helfen können, bitten wir Sie, die in diesem Handbuch aufgeführten Rufnummern zu verwenden. Wenden Sie sich jeweils an die für den betreffenden Gerätetyp angegebene Rufnummer. Halten Sie dazu bitte die (8-stellige) IKEA Artikelnummer und die

12-stellige Servicenummer (auf dem Geräte-Typschild vermerkt) Ihres IKEA Gerätes bereit.

BEWAHREN SIE DEN KAUFBELEG GUT AUF!

Unser Service kann einen Garantieanspruch nur unter Vorlage dieses Beleges akzeptieren. Auf dem Kaufbeleg ist auch die IKEA Bezeichnung und Artikelnummer (8-stelliger Code) für jedes der Geräte, die Sie gekauft haben, vermerkt.

Benötigen Sie weiteren Rat und Unterstützung?

Bei allen anderen, nicht kundendienstspezifischen Fragen, bitten wir Sie, sich an Ihr nächstgelegenes IKEA-Einrichtungshaus zu wenden. Wir empfehlen Ihnen, sich vorher die dem Gerät beigefügten Unterlagen genauestens durchzulesen.

Table des matières

Technische gegevens 61

Installatie 61

Milieu 65

IKEA GARANTIE 66

Öffnungszeiten: Montag - Freitag 8.00 - 20.00

БЪЛГАРИЯ

Телефонен номер: 02 4003536

Тарифа: Локална тарифа

Telefon-Nummer: 06929993602

Tarif: Ortstarif

Öffnungszeiten: Montag - Freitag 8.00 - 20.00

ΕΛΛΑΔΑ

Telefon-Nummer: 013602771461

Tarif: Ortstarif

Öffnungszeiten: Montag - Freitag 8.00 - 20.00

POLSKA

Numer telefonu: 225844203

SCHWEIZ - SUISSE - SVIZZERA

Öffnungszeiten: Montag - Freitag 8.00 - 20.00
