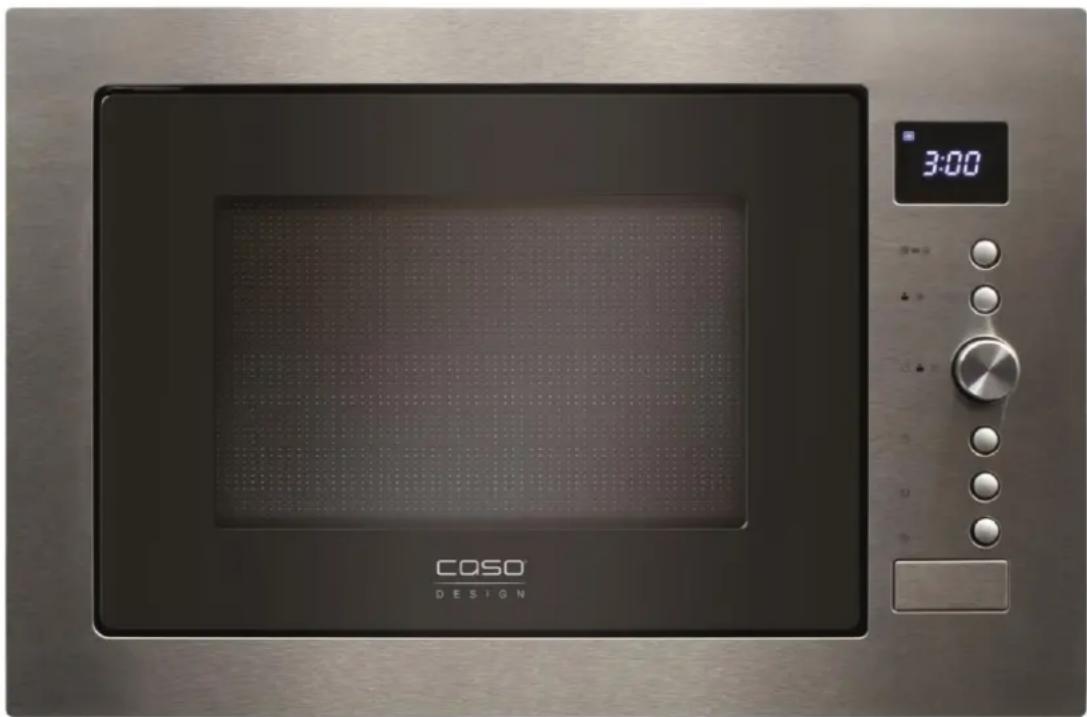

BEDIENUNGSANLEITUNG EMCG 32 CASO

Mikrowelle, Grill und Heißluftofen

EMCG 32

Sie finden die aktuellste Version der Bedienungsanleitung auch auf unserer Homepage:

www.caso-design.de

Dokument-Nº: 3036 01-02-2021

Druck- und Satzfehler vorbehalten. Bildabweichungen zur Originalware sind technisch bedingt möglich.

© 2021 Braukmann GmbH

1 Bedienungsanleitung....15

1.1 Allgemeines....15

1.2 Informationen zu dieser Anleitung 15

1.3 Warnhinweise....15

1.4 Haftungsbeschränkung 16

1.5 Urheberschutz....16

2 Sicherheit....16

2.1 Bestimmungsgemäße Verwendung 17

2.2 Allgemeine Sicherheitshinweise....17

2.3 Gefahrenquellen....20

2.3.1 Gefahr durch Mikrowellen 20

2.3.2 Verbrennungsgefahr 21

2.3.3 Brandgefahr 23

2.3.4 Explosionsgefahr 24

2.3.5 Gefahr durch elektrischen Strom 25

3 Inbetriebnahme 25

3.1 Sicherheitshinweise....25

3.2 Lieferumfang und Transportinspektion 26

3.3 Auspacken....26

3.4 Entsorgung der Verpackung....26

3.5 Einbau des Gerätes....26

3.5.1 Anforderungen an den Einbauort....26

3.5.2 Elektrischer Anschluss....27

3.5.3 Einbau-Anleitung 28

3.5.4 Vermeidung von Funkstörungen....29

3.6 Montage des Zubehörs....29

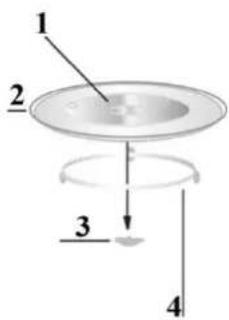

3.6.1 Glasdrehteller 29

3.6.2 Grillrost 30

4 Aufbau und Funktion....30

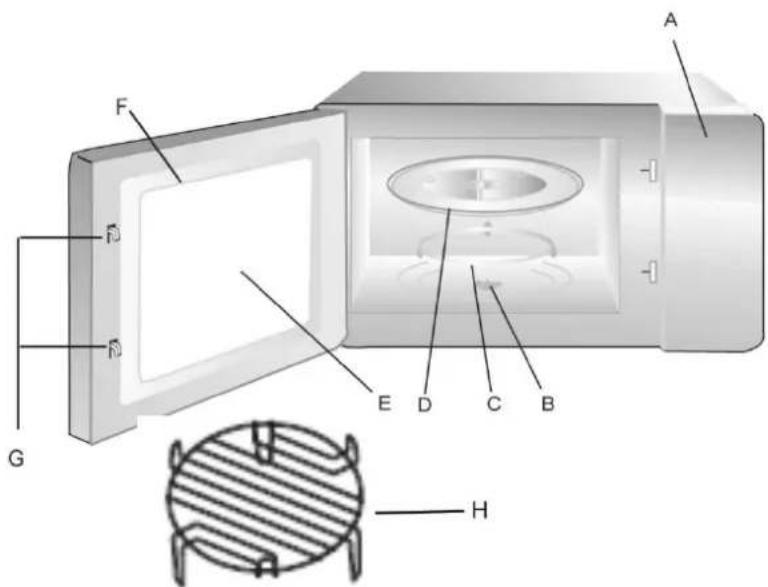

4.1 Gesamtübersicht....30

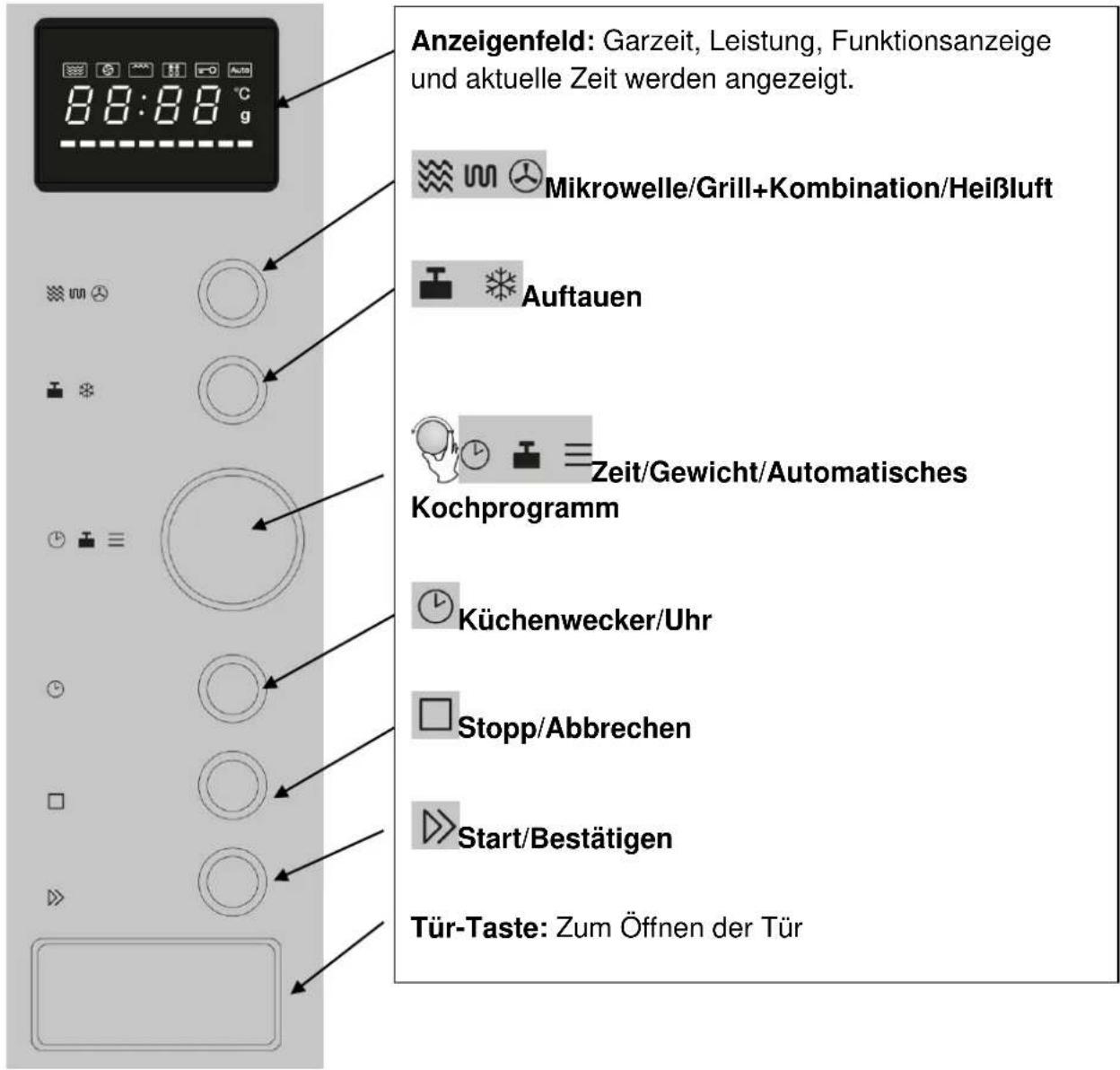

4.2 Bedienelemente und Anzeige 31

4.3 Signaltöne....31

4.4 Sicherheitseinrichtungen 32

4.4.1 Warnhinweise am Gerät 32

4.4.2 Türverriegelung....32

4.4.3 Kindersicherung....32

4.5 Typenschild 32

5 Bedienung und Betrieb......33

5.1 Grundlagen des Mikrowellengarens....33

5.2 Betriebsarten....33

5.3 Hinweise zum Mikrowellenkochgeschirr 34

5.4 Tür Öffnen/Schließen 35

5.5 Einschalten nach Programmwahl....35

5.6 Schnellstart....35

5.7 Ausschalten/Unterbrechen 36

5.8 Einstellen der Uhr 36

5.9 Küchenwecker Funktion....36

5.10 Betriebsart "Mikrowelle" 37

5.11 Betriebsart "Grill" 38

5.12 Betriebsart Kombinationsprogramme....38

5.13 Betriebsart "Heißluft" 39

5.13.1 Betriebsart „Heißluft“ mit Vorheizen 39

5.13.2 Betriebsart „Heißluft“ohne Vorheizen....40

5.14 Betriebsart "Mehrstufiges Garen" 40

5.15 Betriebsart "automatisches Kochprogramm" 41

5.16 Betriebsart "Auftauen" 42

5.16.1 Betriebsart "Auftauen" nach Gewicht 43

5.16.2 Betriebsart "Auftauen" nach Zeit 43

5.17 Funktionsabfrage....43

6 Reinigung und Pflege 43

6.1 Sicherheitshinweise....43

6.2 Reinigung 44

7 Störungsbehebung 45

7.1 Sicherheitshinweise....45

7.2 Störungsursachen und -behebung....46

8 Entsorgung des Altgerätes 46

9 Garantie 47

10 Technische Daten 47

11 Operating Manual....49

11.1 General....49

11.2 Information on this manual....49

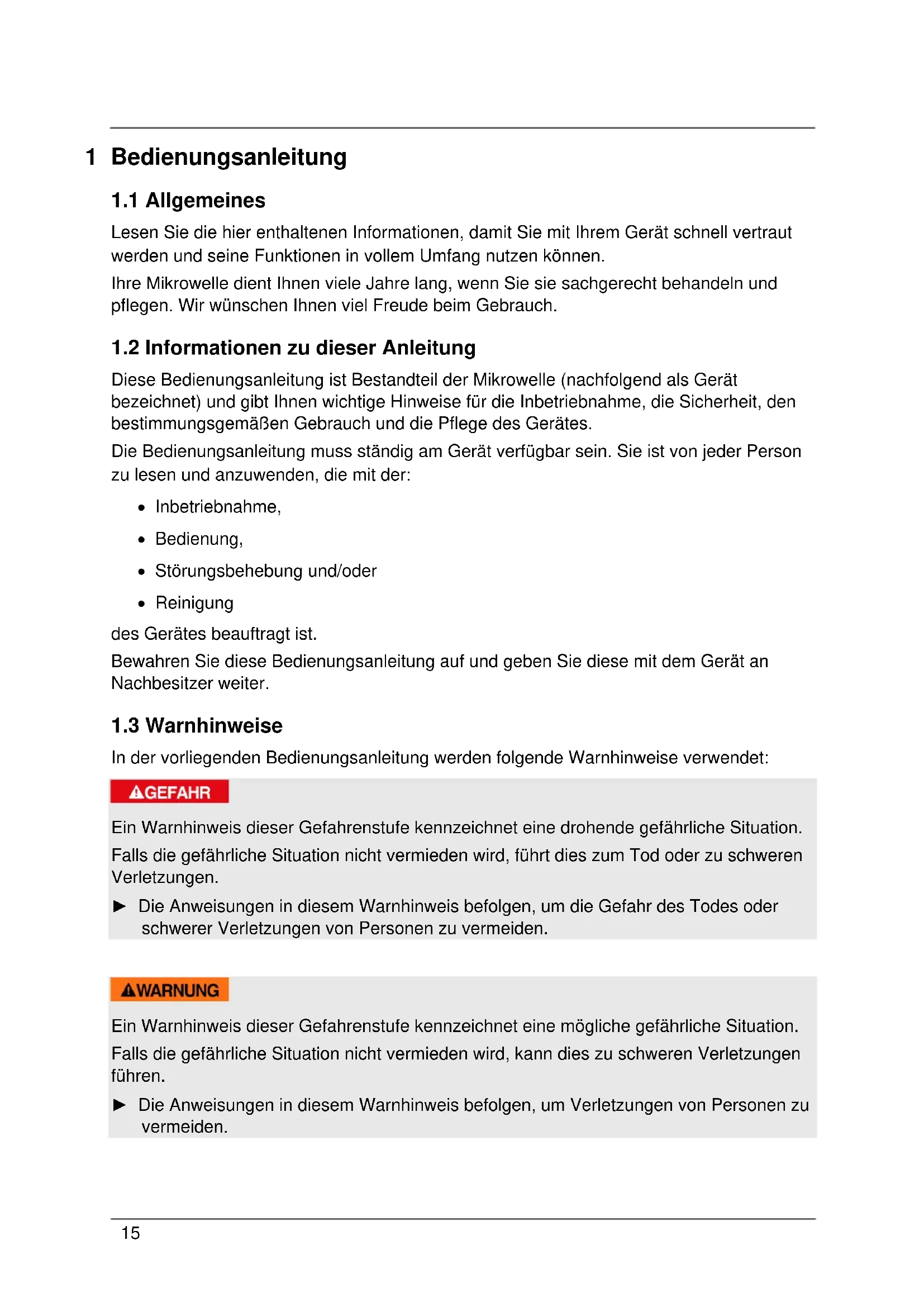

1 Bedienungsanleitung

1.1 Allgemeines

Lesen Sie die hier enthaltenen Informationen, damit Sie mit Ihrem Gerät schnell vertraut werden und seine Funktionen in vollem Umfang nutzen können.

Ihre Mikrowelle dient Ihnen viele Jahre lang, wenn Sie sie sachgerecht behandeln und pflegen. Wir wünschen Ihnen viel Freude beim Gebrauch.

1.2 Informationen zu dieser Anleitung

Diese Bedienungsanleitung ist Bestandteil der Mikrowelle (nachfolgend als Gerät bezeichnet) und gibt Ihnen wichtige Hinweise für die Inbetriebnahme, die Sicherheit, den bestimmungsgemäßen Gebrauch und die Pflege des Gerätes.

Die Bedienungsanleitung muss ständig am Gerät verfügbar sein. Sie ist von jeder Person zu lesen und anzuwenden, die mit der:

• Inbetriebnahme,
• Bedienung,
  • Störungsbehebung und/oder
• Reinigung

des Gerätes beauftragt ist.

Bewahren Sie diese Bedienungsanleitung auf und geben Sie diese mit dem Gerät an Nachbesitzer weiter.

1.3 Warnhinweise

In der vorliegenden Bedienungsanleitung werden folgende Warnhinweise verwendet:

⚠GEFAHR

Ein Warnhinweis dieser Gefahrenstufe kennzeichnet eine drohende gefährliche Situation. Falls die gefährliche Situation nicht vermieden wird, führt dies zum Tod oder zu schweren Verletzungen.

▶ Die Anweisungen in diesem Warnhinweis befolgen, um die Gefahr des Todes oder schwerer Verletzungen von Personen zu vermeiden.

⚠️WARNUNG

Ein Warnhinweis dieser Gefahrenstufe kennzeichnet eine mögliche gefährliche Situation.

Falls die gefährliche Situation nicht vermieden wird, kann dies zu schweren Verletzungen führen.

▶ Die Anweisungen in diesem Warnhinweis befolgen, um Verletzungen von Personen zu vermeiden.

▲VORSICHT

Ein Warnhinweis dieser Gefahrenstufe kennzeichnet eine mögliche gefährliche Situation.

Falls die gefährliche Situation nicht vermieden wird, kann dies zu leichten oder gemäßigten Verletzungen führen.

▶ Die Anweisungen in diesem Warnhinweis befolgen, um Verletzungen von Personen zu vermeiden.

HINWEIS

Ein Hinweis kennzeichnet zusätzliche Informationen, die den Umgang mit der Maschine erleichtern.

1.4 Haftungsbeschränkung

Alle in dieser Anleitung enthaltenen technischen Informationen, Daten und Hinweise für die Installation, Betrieb und Pflege entsprechen dem letzten Stand bei Drucklegung und erfolgen unter Berücksichtigung unserer bisherigen Erfahrungen und Erkenntnisse nach bestem Wissen.

Aus den Angaben, Abbildungen und Beschreibungen in dieser Anleitung können keine Ansprüche hergeleitet werden.

Der Hersteller übernimmt keine Haftung für Schäden aufgrund:

• Nichtbeachtung der Anleitung

- Nicht bestimmungsgemäßer Verwendung

- Unsachgemäßer Reparaturen Ersatzteile

- Verwendung nicht zugelassener

- Technischer Veränderungen, Modifikationen des Gerätes

Modifikationen des Gerätes werden nicht empfohlen und sind nicht durch die Garantie gedeckt.

Übersetzungen werden nach bestem Wissen durchgeführt. Wir übernehmen keine Haftung für Übersetzungsfehler, auch dann nicht, wenn die Übersetzung von uns oder in unserem Auftrag erfolgte. Verbindlich bleibt allein der ursprüngliche deutsche Text.

1.5 Urheberschutz

Diese Dokumentation ist urheberrechtlich geschützt.

Alle Rechte, auch die der fotomechanischen Wiedergabe, der Vervielfältigung und der Verbreitung mittels besonderer Verfahren (zum Beispiel Datenverarbeitung, Datenträger und Datennetze), auch teilweise, behält sich die Braukmann GmbH vor.

Inhaltliche und technische Änderungen vorbehalten.

2 Sicherheit

In diesem Kapitel erhalten Sie wichtige Sicherheitshinweise im Umgang mit dem Gerät. Dieses Gerät entspricht den vorgeschriebenen Sicherheitsbestimmungen. Ein unsachgemäßer Gebrauch kann jedoch zu Personen- und Sachschäden führen.

2.1 Bestimmungsgemäße Verwendung

Dieses Gerät ist nur für den Gebrauch im Haushalt in geschlossenen Räumen zum

- Auftauen

- Erhitzen

• Garen

- Grillen

- Einkochen

- Backen

von Lebensmitteln und Getränken bestimmt. Dieses Gerät ist dazu bestimmt, im Haushalt und in ähnlichen Anwendungen verwendet zu werden wie beispielsweise:

• in Küchen für Mitarbeiter in Läden, Büros, und anderen gewerblichen Bereichen;
• in landwirtschaftlichen Anwesen; • in Frühstückspensionen;
• von Kunden in Hotels, Motels und anderen Wohneinrichtungen.

Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß.

⚠️WARNUNG

Gefahr durch nicht bestimmungsgemäße Verwendung!

Von dem Gerät können bei nicht bestimmungsgemäßer Verwendung und/oder andersartiger Nutzung Gefahren ausgehen.

Das Gerät ausschließlich bestimmungsgemäß verwenden.
▶ Die in dieser Bedienungsanleitung beschriebenen Vorgehensweisen einhalten.

Ansprüche jeglicher Art wegen Schäden aus nicht bestimmungsgemäßer Verwendung sind ausgeschlossen. Das Risiko trägt allein der Betreiber.

2.2 Allgemeine Sicherheitshinweise

WICHTIGE SICHERHEITSHINWEISE

BITTE SORGFÄLTIG LESEN UND FÜR SPÄTERE ZWECKE AUFHEBEN

HINWEIS

Beachten Sie für einen sicheren Umgang mit dem Gerät die folgenden allgemeinen Sicherheitshinweise:

• Kontrollieren Sie das Gerät vor der Verwendung auf äußere sichtbare Schäden. Nehmen Sie ein beschädigtes Gerät nicht in Betrieb.
  ▶ Dieses Gerät kann von Kindern ab 8 Jahren und darüber benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauch des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.

HINWEIS

▶ Reinigung und Wartung durch den Benutzer dürfen nicht durch Kinder vorgenommen werden, es sei denn, sie sind 8 Jahre oder älter und werden beaufsichtigt.
▶ Kinder dürfen nicht mit dem Gerät spielen. Das Gerät und seine Anschlussleitung sind von Kindern jünger als 8 Jahre fernzuhalten.
Das Gerät kann von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.
Benutzen Sie nur Küchengeräte und Gegenstände, die für den Einsatz in Mikrowellengeräten geeignet sind.
Das Gerät sollte regelmäßig gereinigt und Lebensmittelreste stets entfernt werden.
▶ Lesen und beachten Sie „Gefahr durch Mikrowellen“.
Das Gerät darf nur entsprechend der beiliegenden Anweisungen eingebaut oder aufgestellt werden.
Das Gerät während des Betriebes nicht unbeaufsichtigt lassen.
▶ Betreiben Sie den Ofen nicht, wenn er leer ist. Das Gerät kann beschädigt werden.
Das Gerät ist nicht zum Trocknen, Erwärmen oder Erhitzen von lebenden Tieren vorgesehen.
▶ Speisenthermometer sind nicht für den Mikrowellenbetrieb geeignet.
▶ Lagern oder benutzen Sie das Gerät nicht im Freien.

HINWEIS

▶ Verwenden Sie den Garraum nicht zu Aufbewahrungszwecken. Lassen Sie keine Papierprodukte, Kochutensilien oder Lebensmittel im Garraum, wenn der Ofen nicht verwendet wird.
Benutzen Sie Gerät nicht in der Nähe von Wasser, in feuchten Kellerräumen oder in der Nähe von Schwimmbecken.
Das Gerät darf nicht mit einem Dampfreiniger gereinigt werden.
▶ Eine Reparatur des Gerätes darf nur von einem vom Hersteller autorisierten Kundendienst vorgenommen werden, sonst besteht bei nachfolgenden Schäden kein Garantieanspruch mehr. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.
▶ Defekte Bauteile dürfen nur gegen Original-Ersatzteile ausgetauscht werden. Nur bei diesen Teilen ist gewährleistet, dass sie die Sicherheitsanforderungen erfüllen werden.
Das Gerät ist nicht dazu bestimmt mit einer externen Zeitschaltuhr oder einer separaten Fernsteuerung benutzt zu werden.
▶ Der Ofen muss entsprechend der Einbauanweisung installiert werden.
▶ Dieser Ofen ist als Küchengerät zur Speisenerhitzung konzipiert, nicht für den industriellen Einsatz oder in Labors.
▶ LESEN SIE DIESE SICHERHEITSHINWEISE AUFMERKSAM UND HEBEN SIE SIE FÜR SPÄTERE ZWECKE AUF.

2.3 Gefahrenquellen

2.3.1 Gefahr durch Mikrowellen

⚠️WARNUNG

Die Einwirkung von Mikrowellen auf den menschlichen Körper kann zu Verletzungen führen.

Beachten Sie die folgenden Sicherheitshinweise um sich oder andere nicht den Mikrowellen auszusetzen:

▶ Niemals das Gerät mit geöffneter Tür betreiben. Durch einen fehlerhaften oder manipulierten Sicherheitsschalter besteht die Gefahr sich direkt den Mikrowellen auszusetzen.
Platzieren Sie keine Gegenstände zwischen Ofenfront und Ofentür und vermeiden Sie die Ablagerung von Schmutz oder Reinigungsmittelrückständen an den Dichtflächen des Gerätes.
▶ Benutzen Sie das Gerät nicht, wenn:
- die Gerätetür verbogen ist - die Türscharniere lose sind - sichtbare Löcher oder Risse am Gehäuse, an der Tür oder an den Garraumwänden vorhanden sind.
▶ Wenn die Tür oder die Türdichtung beschädigt sind, darf das Gerät nicht betrieben werden, bis es von autorisiertem Fachpersonal repariert wurde.
▶ Entfernen Sie keine Abdeckungen am Gerät.
▶ WARNUNG: Wartungs- und Reparaturarbeiten, bei denen die Schutzabdeckung vor der Mikrowellenstrahlung entfernt wird, sind gefährlich für jeden und sollten nur durch eine Fachkraft vorgenommen werden.

2.3.2 Verbrennungsgefahr

⚠️WARNUNG

Das in diesem Gerät erhitzte Kochgut sowie das verwendete Kochgeschirr sowie die Oberfläche des Gerätes können sehr heiß werden.

Beachten Sie die folgenden Sicherheitshinweise um sich oder andere nicht zu Verbrennen oder zu Verbrühen:

▶ Beim Grillen mit und ohne Mikrowellenbetrieb werden der Garraum, der Grillheizkörper und die Gerätetür heiß! Das Kabel ist daher von den Oberflächen fernzuhalten, und die Lüftungsschlitze im Gerät dürfen nicht abgedeckt werden.
▶ Zugängliche Teile können bei Betrieb des Gerätes heiß werden; Kinder sind daher fern zu halten.
▶ Beim Betrieb erhitzt sich das Gerät; die Heizelemente im Innern des Gerätes dürfen daher nicht berührt werden.
Das Gerät und zugängliche Teile erhitzen sich stark beim Betrieb. Die Heizelemente sollen daher nicht berührt werden, und Kinder unter 8 Jahren sollten fern gehalten oder ständig beaufsichtigt werden.
Ziehen Sie Topfhandschuhe an beim Einschieben oder Herausnehmen von Bräunungs- und Überbackungsgut sowie beim Hantieren im Garraum, wenn der Grill eingeschaltet ist bzw. kurz vorher eingeschaltet war.
▶ Verwenden Sie den Ofen nicht zum Frittieren. Heißes Öl kann Ofenteile und Kochgeschirr beschädigen und Verbrennungen verursachen.
▶ Insbesondere der Inhalt von Babyflaschen und Gläsern mit Kindernahrung muss umgerührt oder geschüttelt werden, und die Temperatur muss vor dem Verbrauch überprüft werden, um Verbrennungen zu vermeiden.

⚠️WARNUNG

▶ Beachten Sie, dass im Gerät im Mikrowellenbetrieb hauptsächlich die Speisen und Flüssigkeiten in einem Behältnis erhitzt werden und nicht das Behältnis selbst.
Obwohl der Deckel eines Behältnisses nicht heiß ist, wenn Sie es aus dem Gerät nehmen, entsteht beim Abnehmen des Deckels die gleiche Menge an Dampf und Spritzern wie beim konventionellen Garvorgang.
Bei bestimmten Lebensmitteln besteht Verbrennungsgefahr durch Siedeverzug. Warten Sie bei Lebensmitteln die aus einer Mischung von Fett und Wasser bestehen, z. B. Brühe, etwa 30 bis 60 Sekunden ab, bevor Sie die Lebensmittel aus dem Gerät nehmen. Die Mischung kann sich so absetzen. Sie verhindern ein plötzliches Sieden, wenn ein Löffel in das Lebensmittel oder die Flüssigkeit gestellt wird oder ein Brühwürfel hinzugefügt wird.
Um Siedeverzug zu verhindern können Sie auch einen Löffel aus Metall vor dem Garen in das Gefäß stellen. Achten Sie dabei darauf, dass der Löffel an keiner Stelle die Wände des Gerätes oder den Grill berührt, da dies zu Schäden am Gerät führen kann.
▶ Die Außenfläche des Einbaufachs kann heiß werden.
▶ Beim Erhitzen von Getränken in der Mikrowelle können diese plötzlich zum Sieden kommen (Siedeverzug), daher sind die Behältnisse mit Vorsicht zu handhaben.

2.3.3 Brandgefahr

⚠️WARNUNG

Bei nicht sachgemäßer Verwendung des Gerätes besteht Brandgefahr durch Entzündung des Inhaltes.

Beachten Sie die folgenden Sicherheitshinweise um Brandgefahr zu vermeiden:

▶ Beachten Sie, dass die Zeiten beim Garen, Erhitzen, Auftauen mit dem Gerät oft erheblich kürzer sind als auf der Kochstelle oder im Backofen.
Zu lange Einschaltzeiten führen zum Austrocknen und eventuell zur Selbstentzündung des Lebensmittels. Es besteht Brandgefahr! Brandgefahr besteht auch bei zu langem Trocknen von Brot, Brötchen, Blumen, Kräutern.

▶ Überhitzen Sie Lebensmittel nicht.

Mit Körnern, Kirschkernen oder Gel gefüllte Kissen und ähnliche Dinge nicht im Gerät erwärmen. Diese Dinge können sich entzünden, auch wenn sie nach der Erwärmung aus dem Gerät genommen werden.

▶ Erhitzen Sie keinen Alkohol im unverdünnten Zustand.

▶ Lassen Sie das Gerät nicht unbeaufsichtigt, wenn Sie Lebensmittel in Behältern aus Kunststoff, Papier oder anderen brennbaren Werkstoffen erhitzen oder garen.

Einweg-Behälter aus Kunststoff müssen die unter "Hinweise zum Mikrowellenkochgeschirr" aufgeführten Eigenschaften aufweisen.

▶ Wenn Rauch abgegeben wird, ist das Gerät abzuschalten oder der Stecker zu ziehen und die Tür geschlossen zu halten, um eventuell auftretende Flammen zu ersticken.

▶ Verwenden Sie das Gerät niemals zum Aufbewahren oder Trocknen von entflammbaren Materialien.

⚠️WARNUNG

Das Mikrowellen Gerät ist ausschließlich für das Erhitzen von Speisen und Getränken bestimmt. Das Trocknen von Speisen oder Kleidung und das Erhitzen von Wärmekissen, Hausschuhen, Schwämmen, feuchten Tüchern oder ähnlichem birgt das Risiko von Verletzungen, Entzündungen oder Feuer.
▶ Entfernen Sie grundsätzlich entstandene Fettrückstände im Gerät, da diese sich ansonsten entzünden könnten.

2.3.4 Explosionsgefahr

⚠️WARNUNG

Bei nicht sachgemäßer Verwendung des Gerätes besteht Explosionsgefahr durch entstehenden Überdruck.

Beachten Sie die folgenden Sicherheitshinweise, um die Explosionsgefahr zu vermeiden:

Flüssigkeiten und andere Lebensmittel dürfen nicht in verschlossenen Gefäßen erhitzt werden, da die Gefäße explodieren können.
▶ Entfernen Sie bei Babyflaschen Verschlusskappen und Sauger.
▶ Verwenden Sie zum Garen kein Geschirr mit hohlen Griffelementen und Deckelknöpfen, in deren Hohlräume Feuchtigkeit gelangen kann, wenn diese Hohlräume nicht ausreichend entlüftet sind.
▶ Eier in der Schale und ganze hart gekochte Eier nicht im Gerät erhitzen, da sie auch nach dem Ende der Mikrowellenbehandlung noch explodieren können.
▶ Entfernen Sie verdrillte Drahtverschlüsse von Papier- oder Kunststoffbeuteln damit sich kein Überdruck aufbauen kann.

2.3.5 Gefahr durch elektrischen Strom

⚠GEFAHR

Lebensgefahr durch elektrischen Strom!

Beim Kontakt mit unter Spannung stehenden Leitungen oder Bauteilen besteht Lebensgefahr!

Beachten Sie die folgenden Sicherheitshinweise um eine Gefährdung durch elektrischen Strom zu vermeiden:

Das Gerät darf nicht in Betrieb genommen werden, wenn die Anschlussleitung oder der Stecker beschädigt sind, wenn es nicht ordnungsgemäß funktioniert oder fallen gelassen oder beschädigt worden ist. Bei Beschädigung der Anschlussleitung oder des Steckers, müssen diese durch den Hersteller oder dessen Servicebeauftragten ersetzt werden, um Gefahren vorzubeugen.
▶ Öffnen Sie auf keinen Fall das Gehäuse des Gerätes. Werden spannungsführende Anschlüsse berührt und der elektrische und mechanische Aufbau verändert, besteht Stromschlaggefahr. Darüber hinaus können Funktionsstörungen am Gerät auftreten.
▶ Vor dem Wechseln der Lampe im Gerät muss das Gerät ausgeschaltet sein, um einen Stromschlag zu vermeiden.

3 Inbetriebnahme

In diesem Kapitel erhalten Sie wichtige Hinweise zur Inbetriebnahme des Gerätes. Beachten Sie die Hinweise um Gefahren und Beschädigungen zu vermeiden.

3.1 Sicherheitshinweise

⚠️WARNUNG

▶ Verpackungsmaterialien dürfen nicht zum Spielen verwendet werden. Es besteht Erstickungsgefahr.
▶ Auf Grund des hohen Gewichtes des Gerätes den Transport sowie das Auspacken und Aufstellen mit zwei Personen durchführen.

3.2 Lieferumfang und Transportinspektion

Die Mikrowelle EMCG 32 wird standardmäßig mit folgenden Komponenten geliefert:

- Mikrowelle EMCG 32

- Rollring

- Glasdrehteller

- Grillrost

• Schraube und Plastikabdeckung für den Einbau

- Bedienungsanleitung

HINWEIS

▶ Prüfen Sie die Lieferung auf Vollständigkeit und auf sichtbare Schäden.
▶ Melden Sie eine unvollständige Lieferung oder Schäden infolge mangelhafter Verpackung oder durch Transport sofort dem Spediteur, der Versicherung und dem Lieferanten.

3.3 Auspacken

Zum Auspacken des Gerätes gehen Sie wie folgt vor:

• Entfernen Sie alle Verpackungsteile und das Zubehör.
• Überprüfen Sie das Gerät auf mögliche Beschädigungen (Beulen, beschädigte Tür usw.). Beschädigte Geräte dürfen nicht in Betrieb genommen werden.
• Gehäuse: Entfernen Sie den Schutzfilm auf der Außenfläche des Mikrowellengehäuses.
• Die hellbraune/silberne Abdeckung im Innenraum schützt das Magnetron und darf nicht entfernt werden.

3.4 Entsorgung der Verpackung

Die Verpackung schützt das Gerät vor Transportschäden. Die Verpackungsmaterialien sind nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recyclebar. Die Rückführung der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Entsorgen Sie nicht mehr benötigte Verpackungsmaterialien an den Sammelstellen für das Verwertungssystem »Grüner Punkt«.

HINWEIS

Heben Sie wenn möglich die Originalverpackung während der Garantiezeit des Gerätes auf, um das Gerät im Garantiefall wieder ordnungsgemäß verpacken zu können.

3.5 Einbau des Gerätes

3.5.1 Anforderungen an den Einbauort

• Stellen Sie das Gerät nicht in einer heißen, nassen oder sehr feuchten Umgebung oder in der Nähe von brennbarem Material auf.
• Lassen Sie das Kabel nicht über eine Tisch- oder Arbeitsflächenkante herunter hängen.

• Der Einbau und die Montage dieses Gerätes an nichtstationären Aufstellungsorten (z. B. Schiffen) dürfen nur von Fachbetrieben/Fachleuten durchgeführt werden, wenn sie die Voraussetzungen für den sicherheitsgerechten Gebrauch dieses Gerätes sicherstellen.

• Platzieren Sie das Mikrowellengerät so weit wie möglich von Radios oder Fernsehern weg, da durch den Betrieb der Radio- und Fernsehempfang gestört werden kann.

• Dieses Gerät ist nur für den Hausgebrauch vorgesehen.
• Dieses Gerät ist nur zum Einbau in einen Schrank geeignet, nicht als freistehendes Gerät und nicht in einen geschlossenen Schrank zu stellen.
• Das Gerät darf nur bei geöffneter Tür des Einbaumöbels betrieben werden.

3.5.2 Elektrischer Anschluss

⚠GEFAHR

▶ Gefahr durch Stromschläge
Das Berühren interner Bauteile kann gravierende Verletzungen verursachen oder zum Tod führen.
Das Gerät darf nicht auseinander genommen werden.
▶ Durch eine unsachgemäße Erdung kann es zu Stromschlägen kommen. Benutzen Sie keine Steckdose, die nicht sachgemäß installiert und geerdet ist.

Für einen sicheren und fehlerfreien Betrieb des Gerätes sind beim elektrischen Anschluss folgende Hinweise zu beachten:

• Vergleichen Sie vor dem Anschließen des Gerätes die Anschlussdaten (Spannung und Frequenz) auf dem Typenschild mit denen Ihres Elektronetzes. Diese Daten müssen übereinstimmen, damit keine Schäden am Gerät auftreten. Im Zweifelsfall fragen Sie Ihre Elektro-Fachkraft.
• Vergewissern Sie sich, dass das Stromkabel unbeschädigt ist und nicht unter dem Ofen oder über heiße oder scharfkantige Flächen verlegt wird.
• Dieses Gerät muss geerdet sein. Bei einem Kurzschluss bietet die Erdung Schutz vor Stromschlägen, da der elektrische Strom über eine Zusatzleitung abgeführt wird. Das Gerät ist mit einem entsprechenden Kabel mit Erdungsleiter und einem Schutzkontaktstecker ausgestattet. Der Stecker muss in eine sachgemäß installierte und geerdete Steckdose eingesteckt werden.
• Die Steckdose muss über einen 16A-Sicherungsschutzschalter, getrennt von anderen Stromverbrauchern, abgesichert sein.
• Die elektrische Sicherheit des Gerätes ist nur dann gewährleistet, wenn es an ein vorschriftsmäßig installiertes Schutzleitersystem angeschlossen wird. Der Betrieb an einer Steckdose ohne Schutzleiter ist verboten. Lassen Sie im Zweifelsfall die Hausinstallation durch eine Elektro-Fachkraft überprüfen.

Der Hersteller kann nicht verantwortlich gemacht werden für Schäden, die durch einen fehlenden oder unterbrochenen Schutzleiter verursacht werden.

• Mehrfachstecker, Steckleisten und Verlängerung sind nicht zu benutzen. Eine Überlastung kann einen Brand auslösen.
• Wenn der Stecker nach dem Einbau nicht mehr zugänglich ist, muss ein Trennschalter, der alle Pole trennt, mit einem Kontaktabstand von mindestens 3 mm in der Leitung vorhanden sein.
• Entsprechend der gesetzlichen Vorschriften, dürfen der Einbau der Steckdose und der Ersatz des Kabels nur durch geschultes elektrisches Fachpersonal erfolgen.

3.5.3 Einbau-Anleitung

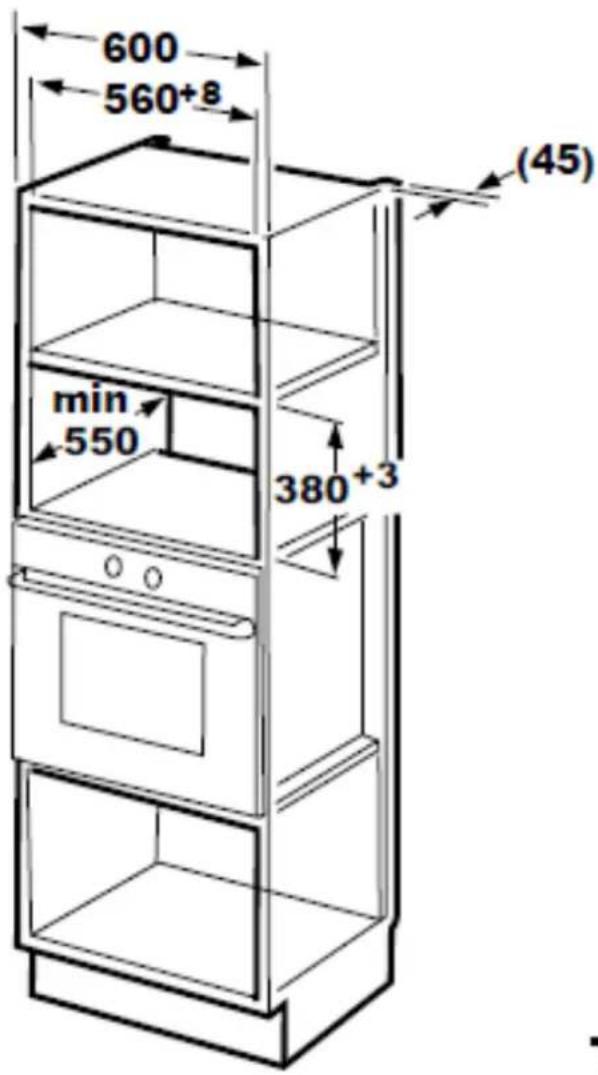

600 560+8 min 550 380+3 (45)

Lufteinlässe nicht abdecken.

• Das Stromkabel nicht einklemmen oder knicken.
  • Das Gerät mittig im Fach einbauen.

• Bitte beachten Sie diese besonderen Einbauanweisungen.

• Das Gerät kann in einen 600 mm breiten Einbau-Wandschrank eingebaut werden. Die Seiten des Faches sollten jeweils 4 mm dick sein. (560 + 8 mm)
  • Die Höhe im Fach sind 380 mm + 3 mm, durch die 3 mm lässt sich das Gerät leicht in das Fach schieben. (Mindesttiefe 550 mm, Geräteunterkante mindestens 850 mm über dem Fußboden).
• Der Einbauschrank muss hinter dem Ofen offen sein (d.h. keine Rückwand). Abstand zu einer Wand hinter dem Einbauschrank: Mindestens 45 mm
• Lüftungsschlitze und

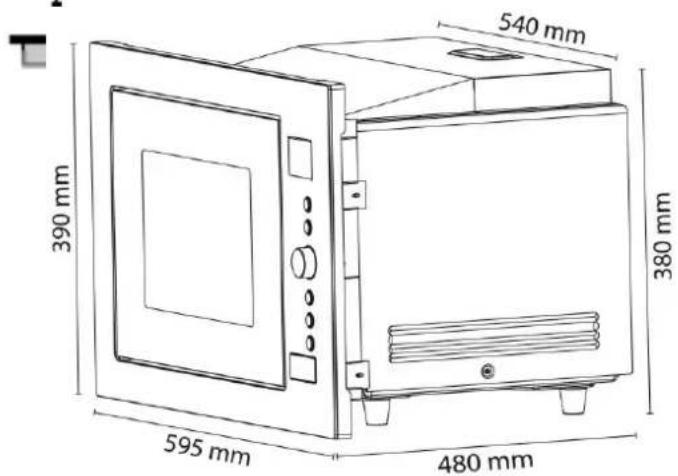

540 mm 390 mm 595 mm 480 mm 380 mm

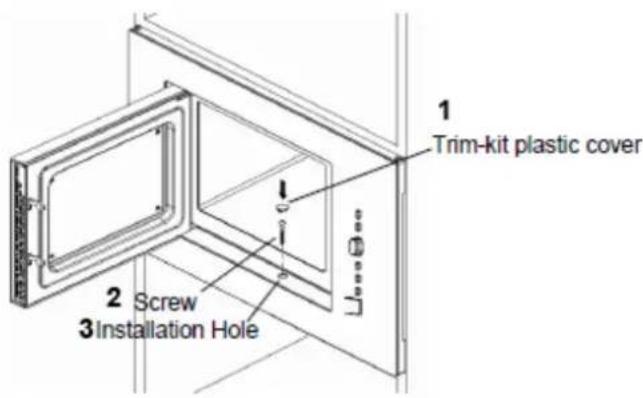

1 Plastikabdeckung
2 Schraube
3 Bohrung für die Installation

Die Tür öffnen, und den Ofen mit der Schraube durch die Bohrung in der Leiste im Schrank fixieren. Die Plastikabdeckung auf den versenkten Schraubenkopf drücken.

HINWEIS

Der Ofen muss entsprechend der Einbau-Anleitung installiert werden.
▶ Die Außenfläche des Einbaufachs kann heiß werden.
▶ Wenn Sie Ihr Gerät in einer Höhe von 900 mm oder höher über dem Fußboden benutzen, dann beachten Sie, dass sich der Drehteller bei der Entnahme Ihrer Speisen / des Behälters nicht verschiebt. Es besteht Verletzungsgefahr.

3.5.4 Vermeidung von Funkstörungen

Durch das Gerät können Störungen bei Radios, Fernsehern oder ähnlichen Geräten auftreten.

• Durch folgende Maßnahmen können Störungen beseitigt oder reduziert werden:
• Reinigen Sie die Tür und die Dichtungsoberflächen des Gerätes.
• Stellen Sie das Radio, den Fernseher etc. soweit wie möglich vom Gerät entfernt auf.
• Schließen Sie das Gerät an einer anderen Steckdose an, so dass für das Gerät und den gestörten Empfänger unterschiedliche Stromkreise verwendet werden.
• Verwenden Sie eine ordnungsgemäß installierte Antenne für den Empfänger, um einen guten Empfang sicherzustellen.

3.6 Montage des Zubehörs

3.6.1 Glasdrehteller

1 2 3 4

1 Nabe (Unterseite)
2 Glas-Drehteller
3 Drehkreuz
4 Rollring

Den Glasdrehteller wie folgt montieren:

• Den Rollring einsetzen
- Den Glasdrehteller so einsetzen, dass die Nuten an der Unterseite des Glasdrehtellers in das Drehkreuz einrasten.
- Den Drehteller nie falsch herum einsetzen. Er muss sich frei drehen können.
- Beim Kochen müssen immer der Drehteller und der dazugehörige Rollring benutzt werden.
- Alle Speisen und Behältnisse werden zum Erhitzen immer auf den Drehteller oder den Grillrost platziert.
- Wenn der Glas-Drehteller oder der dazugehörige Rollring reißen oder zerbrechen, wenden Sie sich umgehend an Ihr zuständiges Service Center.

3.6.2 Grillrost

- Den Grillrost auf den Glasdrehteller stellen.

HINWEIS

▶ Den Grillrost nur im Grill-, Heißluft- und Kombinationsbetrieb C3 einsetzen.

4 Aufbau und Funktion

In diesem Kapitel erhalten Sie wichtige Hinweise zum Aufbau und Funktion des Gerätes.

4.1 Gesamtübersicht

A) Bedienfeld
B) Drehkreuz
C) Rollring
D) Glas-Drehteller
E) Sichtfenster
F) Tür
G) Sicherheitsverriegelung
H) Grillrost

4.2 Bedienelemente und Anzeige

Anzeigenfeld: Garzeit, Leistung, Funktionsanzeige und aktuelle Zeit werden angezeigt. Mikrowelle/Grill+Kombination/Heißluft Auftauen Zeit/Gewicht/Automatisches Kochprogramm Küchenwecker/Uhr Stopp/Abbrechen Start/Bestätigen Tür-Taste: Zum Öffnen der Tür

4.3 Signaltöne

Das Gerät sendet zur akustischen Rückmeldung folgende Signaltöne aus:

• Ein Signalton: Das Gerät hat die Eingabe akzeptiert. Der Summer ertönt am Anfang einmal, wenn Sie den Drehknopf drehen.
• Zwei Signaltöne: Sie werden zum Wenden des Gargutes oder bei der Vorheizfunktion zum Platzieren des Gargutes in den Ofen aufgefordert.
• Fünf Signaltöne: Das Ende der Garzeit ist erreicht.
• Kein Signalton: Das Gerät hat die Eingabe nicht akzeptiert. Die Eingabe prüfen und erneut versuchen.

4.4 Sicherheitseinrichtungen

4.4.1 Warnhinweise am Gerät

▲VORSICHT

Gefahr durch heiße Oberfläche!

An der hinteren oberen Gehäuseseite befindet sich ein Warnhinweis auf Gefahr durch heiße Oberflächen. Das Gerät kann an der Oberfläche sehr heiß werden.

▶ Die heiße Oberfläche des Gerätes nicht berühren. Verbrennungsgefahr!
▶ Stellen oder legen Sie keine Gegenstände auf das Gerät.
Platzieren Sie das Mikrowellengerät nicht über ein Kochfeld oder ein anderes Gerät, das Hitze erzeugt, da hierdurch das Mikrowellengerät beschädigt werden kann und die Garantie verfällt.

4.4.2 Türverriegelung

In der Türverriegelung des Gerätes ist ein Sicherheitsschalter eingebaut, der den Betrieb des Gerätes bei geöffneter Tür verhindert.

▲VORSICHT

Gefahr durch Mikrowellen!

Ist diese Sicherheitseinrichtung defekt oder wird diese Sicherheitseinrichtung umgangen, setzen Sie sich und andere direkt der Mikrowellenstrahlung aus.

Das Gerät nicht betreiben, wenn der Sicherheitsschalter defekt ist.
▶ Diese Sicherheitseinrichtung nicht außer Kraft setzen.

4.4.3 Kindersicherung

Die Kindersicherung verhindert den unbeaufsichtigten Gebrauch des Gerätes durch Kinder.

Aktivieren der Kindersicherung:

Drücken Sie die Taste drei Sekunden lang, bis Sie einen langen Signalton hören und die Funktionsanzeige aufleuchtet. Im verriegelten Zustand sind alle Tasten deaktiviert.

Deaktivieren der Kindersicherung:

Drücken Sie die Taste - drei Sekunden lang, bis Sie einen Signalton hören und die Funktionsanzeige erlischt. Im entriegelten Zustand sind alle Tasten wieder aktiviert.

4.5 Typenschild

Das Typenschild mit den Anschluss- und Leistungsdaten befindet sich an der Rückseite des Gerätes.

5 Bedienung und Betrieb

In diesem Kapitel erhalten Sie wichtige Hinweise zur Bedienung des Gerätes. Beachten Sie die Hinweise um Gefahren und Beschädigungen zu vermeiden.

⚠️WARNUNG

Das Gerät während des Betriebes nicht unbeaufsichtigt lassen, um bei Gefahren schnell eingreifen zu können.

5.1 Grundlagen des Mikrowellengarens

• Die zur Garung/Erhitzung des Kochguts erforderliche Leistung und Zeit hängt unter anderem von der Ausgangstemperatur, der Menge, und der Art und Beschaffenheit der Speise ab. Verwenden Sie die kürzeste angegebene Garzeit und verlängern Sie den Garvorgang nach Bedarf.
• Ordnen Sie das Kochgut sorgfältig an. Platzieren Sie die dicksten Bereiche am äußeren Schüsselrand.
• Decken Sie das Kochgut während des Garens ab. Deckel beugen gegen Spritzer vor und tragen zum gleichmäßigen Garen/Erhitzen bei.
• Während der Erhitzung sollten Sie das Kochgut mehrfach wenden, umschichten oder umrühren, um eine gleichmäßige Temperaturverteilung zu erhalten.
• Eventuell vorhandene Keime in den Speisen werden nur bei einer ausreichend hohen Temperatur (> 70 °C) und bei einer ausreichend langen Zeit (> 10 min) abgetötet.
• Lebensmittel mit fester Haut oder Schale, wie Tomaten, Würstchen, Pellkartoffeln, Auberginen, mehrmals anstechen bzw. einkerben, damit entstehender Dampf entweichen kann und die Lebensmittel nicht platzen.
• Eier ohne Schale dürfen Sie mit Mikrowellen nur dann garen, wenn die Haut des Eidotters vorher mehrmals angestochen wird. Das Eidotter kann sonst nach dem Garen mit Hochdruck herausspritzen.
• Schichten Sie Gerichte wie Fleischklöße nach der Hälfte der Garzeit von oben nach unten und von der Mitte zum äußeren Rand hin um.

5.2 Betriebsarten

Das Gerät kann in verschiedenen Betriebsarten betrieben werden. Die nachfolgende Auflistung veranschaulicht die möglichen Betriebsarten des Gerätes:

Betriebsart „Mikrowelle“

Diese Betriebsart eignet sich zum normalen Erhitzen von Kochgut.

Betriebsart „Grill und Kombinationsprogramme“

Die Betriebsart Grill (G-1) eignet sich zum Braten und Überbacken von Kochgut.

Die Kombinationsprogramme eignen sich zum gleichzeitigen Mikrowellengaren, Grillen und Heißluftgaren. Folgende Kombinationsprogramme sind möglich:

Display	Kombinationsprogramm
	Mikrowelle	Grill	Konvektion
C-1	X		X
C-2	X	X
C-3		X	X
C-4	X	X	X

Betriebsart „Heißluft“

Bei dieser Betriebsart wird die heiße Luft im Garraum umgewälzt, um eine schnelle und gleichmäßige Erwärmung des Kochguts zu erreichen.

Betriebsart „Mehrstufiges Garen“

Bei dieser Betriebsart können bis zu 2 automatische Abfolgen programmiert werden. Die Reihenfolge und Dauer von Auftauen, Mikrowellengaren, Grill- oder Heißluftbetrieb ist einstellbar.

Betriebsart „automatisches Kochprogramm“

Bei dieser Betriebsart kann das Garprogramm aus 10 verschiedenen Menüs ausgewählt werden.

Auftauautomatik

Diese Betriebsart eignet sich zum Auftauen von gefrorenem Kochgut. Sie können zwischen Auftauen nach Gewicht und Auftauen nach Zeit wählen.

5.3 Hinweise zum Mikrowellenkochgeschirr

Das ideale Material für Mikrowellenkochgeschirr ist für Mikrowellen durchlässig und erlaubt der Energie, den Behälter zu durchdringen und das Kochgut aufzuwärmen.

Beachten Sie die folgenden Hinweise bei der Auswahl des richtigen Kochgeschirrs:

Mikrowellen können Metall nicht durchdringen. Utensilien aus Metall und Kochgeschirr mit Metallverzierung sollten deshalb nicht verwendet werden.
▶ Verwenden Sie beim Mikrowellengaren keine Produkte aus Recycling-Papier, da sie kleine Metallfragmente enthalten können, die in einer Funkenbildung und/oder Feuer resultieren könnten.
▶ Verwenden Sie rundes oder ovales statt quadratisches oder rechteckiges Kochgeschirr, da das Kochgut in Ecken zum Überhitzen neigt.
▶ Schmale Streifen Aluminiumfolie können verwendet werden, um empfindliche Bereiche gegen ein übermäßiges Erhitzen zu schützen. Verwenden Sie nicht zuviel Folie und halten Sie einen Abstand von ca. 2,5 cm zwischen Folie und den Garraumwänden ein.
▶ Verwenden Sie keine Aluminiumfolie bei der Nutzung von Mikrowelle oder Kombinationen mit Mikrowelle (siehe Tabelle).

Die folgende Tabelle dient als Anhaltspunkt zur Auswahl des richtigen Kochgeschirrs:

Kochgeschirr	Mikrowelle	Grill	Heißluft	Kombination
Hitzefestes Glasgeschirr	√	√	√	√
Nicht hitzefestes Glasgeschirr	×	×	×	×
Hitzefestes Keramikgeschirr	√	√	√	√
Mikrowellenfeste Kunststoffbehälter	√	×	×	×
Küchenpapier	√	×	×	×
Metallblech	×	√	√	×
Metallgestell; Metallbehälter	×	√	√	×
Aluminiumfolie und -behälter	×	√	√	×

5.4 Tür Öffnen/Schließen

Tür Öffnen

Drücken Sie die Tür-Taste, um die Tür des Gerätes zu Öffnen. Sollte das Gerät eingeschaltet sein, wird das aktuelle Garprogramm unterbrochen.

HINWEIS

▶ Lassen Sie die Tür einen Moment geöffnet bevor Sie in den Garraum greifen, um die angestaute Hitze entweichen zu lassen.

Tür Schließen

Schließen Sie die Tür bis die Türverriegelung hörbar einrastet. Sollte ein laufendes Garprogramm durch Öffnen der Tür unterbrochen worden sein, wird das aktuelle

Garprogramm nach Drücken der Taste fortgesetzt.

5.5 Einschalten nach Programmwahl

Drücken Sie nach erfolgter Programmwahl die Taste, um das eingestellte Garprogramm zu starten.

5.6 Schnellstart

1) Schnellstart der Mikrowelle: Sie können für eine beliebige Zeit die Mikrowellen direkt

mit 100 % Leistung starten. Drehen Sie dafür nach links und stellen Sie die Zeit ein. Starten Sie dann mit direkt die Mikrowelle mit 100 % Leistung.

2) Im Standby Modus drücken Sie um bei 100 % Leistung Speisen für 30 Sekunden aufzuheißen. Jeder Druck auf die Taste erhöht die Erhitzungszeit um 30 Sekunden. Das Maximum sind 95 Minuten.

5.7 Ausschalten/Unterbrechen

Um ein laufendes Garprogramm zu unterbrechen können Sie wie folgt vorgehen:

Drücken Sie die Taste einmal. Das laufende Garprogramm wird angehalten. Öffnen Sie die Tür des Gerätes. Das laufende Garprogramm wird angehalten.

HINWEIS

Um das unterbrochene Garprogramm fortzusetzen, drücken Sie nach dem Schließen der Tür die Taste >>

Um das unterbrochene Programm zu beenden, drücken Sie die Taste ein zweites Mal.

HINWEIS

▶ Vor Beginn eines anderen Garvorganges müssen Sie die Anzeige löschen und das System zurückstellen, indem Sie die Taste drücken.

5.8 Einstellen der Uhr

Sobald das Gerät an den Strom angeschlossen ist, zeigt das Display 0:00 an und der Summer ertönt ein Mal.

1) Drücken Sie 2 Mal, 00:00 wir anzeigt.
2) Drehen Sie um die Stunden im Bereich 0-23 (24 Stunden Uhr) einzustellen.
3) Drücken Sie und die Minutenanzeige blinkt.
4) Drehen Sie um die Minuten im Bereich 0-59 einzustellen.
5) Drücken Sie um die Einstellung der Uhr abzuschließen. Der Doppelpunkt der Zeitanzeige blinkt.

Achtung: Wenn die Uhr nicht eingestellt wird, kann sie später nicht genutzt werden. Wenn Sie während der Uhrzeiteinstellung drücken, kehrt das Gerät in seine vorherige Einstellung zurück.

5.9 Küchenwecker Funktion

1) Drücken Sie ⏻Mal, das Display zeigt 00:00 an.
2) Drehen Sie um die Weckzeit einzustellen (maximal 95 Minuten).

3) Drücken Sie um die Einstellung zu bestätigen.
4) Wenn die Weckzeit erreicht ist, ertönt der Summer fünf Mal. Wenn die Uhrzeit eingestellt worden ist, zeigt das Display die aktuelle Zeit an. Achtung: Die Zeitschaltuhr ist nicht abhängig von Ihrer Uhrzeit-Einstellung, es handelt sich um einen reinen Küchenwecker.

5.10 Betriebsart "Mikrowelle"

Beim Mikrowellengaren können Sie die Leistungsstufe und die Garzeit (maximal 95 Minuten) anpassen.

1) Drücken Sie 🎨 🎩 🙏 1 mal und das Display zeigt „P100“ an.

2) Drücken Sie mehrmals oder drehen Sie bis die gewünschte Leistung angezeigt wird (P100, P80, P50, P30, P10).

3) Drücken Sie dann zur Bestätigung.

4) Drehen Sie, um die Kochzeit zwischen 0:05 (5 Sekunden) und 95:00 (95 Minuten) einzustellen. Durch erneutes Drücken von starten Sie den Kochvorgang.

5) Wenn das Ende der Garzeit erreicht ist, gibt das System fünf Signaltöne aus.

Beispiel: Wenn Sie etwas für 20 Minuten bei 80 % der Mikrowellenleistung kochen möchten, so gehen Sie wie folgt vor:

1) Drücken Sie einmal, das Display zeigt „P100“ an.

2) Drücken Sie erneut oder drehen Sie, um die Mikrowellenleistung auszuwählen.

3) Drücken Sie ▷, um die Einstellung zu bestätigen, es wird „P80“ angezeigt.

4) Drehen Sie, um die Kochzeit einzustellen, bis die Anzeige 20:00 anzeigt.

5) Drücken Sie, um den Kochvorgang zu starten.

6) Wenn das Ende der Garzeit erreicht ist, gibt das System fünf Signaltöne aus.

Achtung die Abstufung der Kochzeiteinstellung ist wie folgt:

0 -1 Minute: 5 Sekunden 1 – 5 Minuten: 10 Sekunden

5 – 10 Minuten: 30 Sekunden 10 – 30 Minuten: 1 Minute

30 – 95 Minuten: 5 Minuten

Mikrowellenleistungsübersicht:

Anzahl Tastendrücke	1	2	3	4	5
Mikrowellenleistung	100 %	80 %	50 %	30 %	10 %

5.11 Betriebsart "Grill"

Die Betriebsart „Grill“ eignet sich insbesondere für dünne Fleischscheiben, Steaks, Koteletts, Kebabs, Würste und Hühnerteile.

1) Drücken Sie 🎨 🎩 🙏 1 mal und das Display zeigt „P100“ an.
2) Drücken Sie mehrmals oder drehen Sie bis G1 (Grillfunktion) angezeigt wird
3) Drücken Sie dann zur Bestätigung.
5) Wenn das Ende der Garzeit erreicht ist, gibt das System fünf Signaltöne aus.

4) Drehen Sie, um die Kochzeit zwischen 0:05 (5 Sekunden) und 95:00 (95 Minuten) einzustellen. Durch erneutes Drücken von starten Sie den Kochvorgang.

HINWEIS

Nach Ablauf der halben Grillzeit summt das Gerät zwei Mal, um Sie darauf hinzuweisen, dass Sie jetzt das Gargut wenden können. Öffnen Sie dafür die Tür, wenden Sie das Gargut und schließen Sie die Tür wieder. Drücken Sie um den Gar-Vorgang forzusetzen.

▶ ACHTUNG: Das Gerät macht nach dem Summen keine Pause.

5.12 Betriebsart Kombinationsprogramme

1) Drücken Sie 1 mal und das Display zeigt „P100“ an.
2) Drücken Sie mehrmals oder drehen Sie, um das gewünschte Kombinationsprogramm auszuwählen, es wird „C-1“, „C-2“, „C-3“ oder „C-4“ angezeigt.
3) Drücken Sie dann zur Bestätigung.
4) Drehen Sie, um die Kochzeit zwischen 0:05 (5 Sekunden) und 95:00 (95 Minuten) einzustellen.
5) Durch erneutes Drücken von starten Sie den Kochvorgang. 6) Wenn das Ende der Garzeit erreicht ist, gibt das System fünf Signaltöne aus.

HINWEIS

Nach Ablauf der halben Grillzeit summt das Gerät zwei Mal, um Sie darauf hinzuweisen, dass Sie jetzt das Gargut wenden können. Öffnen Sie dafür die Tür, wenden Sie das Gargut und schließen Sie die Tür wieder. Drücken Sie um den Gar-Vorgang forzusetzen.
▶ ACHTUNG: Das Gerät macht nach dem Summen keine Pause.

Achtung: Anweisungen für Kombinationen

AnzahlTastendrücke	Display	Mikrowelle	Grill	Konvektion
1	C-1	X		X
2	C-2	X	X
3	C-3		X	X
4	C-4	X	X	X

5.13 Betriebsart "Heißluft"

Beim Heißluftgaren wird die heiße Luft im Garraum umgewälzt, um das Kochgut schnell und gleichmäßig zu bräunen und knusprig zu garen. Dieser Ofen kann auf zehn unterschiedliche Gartemperaturen eingestellt werden. Die maximale Gardauer beträgt 95 Minuten.

5.13.1 Betriebsart „Heißluft“ mit Vorheizen

1) Drücken Sie 🎨 🎩 ⚙️ 1 mal und das Display zeigt „P100“ an.
2) Drücken Sie mehrmals oder drehen Sie, um die Heißluft-Funktion auszuwählen. Wenn Temperaturen anzeigt werden, befinden Sie sich in der Auswahl der Heizluft-Funktion. Die Temperatur kann zwischen 140 °C bis 230 °C gewählt werden.
3) Drücken Sie dann zur Bestätigung.
4) Drücken Sie erneut und das Gerät beginnt mit dem Vorheizen. Sobald die Vorheiztemperatur erreicht ist, ertönt der Summer zweimal, um Sie darauf aufmerksam zu machen, dass Sie das Gargut jetzt in das Gerät stellen können. Die Vorheiztemperatur wird angezeigt und blinkt. Stellen Sie das Gargut in das Gerät und schließen Sie die Tür.
5) Drehen Sie 🍻, um jetzt die Garzeit auf maximal 95 Minuten einzustellen und bestätigen Sie mit >>
6) Wenn das Ende der Garzeit erreicht ist, gibt das System fünf Signaltöne aus.

HINWEIS

▶ Sie können die Garzeit erst eingeben, wenn die Vorheiztemperatur erreicht ist. Sie müssen die Tür dann einmal öffnen, damit die Garzeit eingegeben werden kann. Wenn die Garzeit nicht innerhalb von 5 Minuten nach Ertönen des zweimaligen Summens eingegeben wird, schaltet das Gerät in den Standbymodus.

5.13.2 Betriebsart „Heißluft“ohne Vorheizen

1) Drücken Sie 🎨 📌 🙏 1 mal und das Display zeigt „P100“ an.
2) Drücken Sie mehrmals oder drehen Sie um die Heißluft-Funktion auszuwählen. Wenn Temperaturen anzeigt werden, befinden Sie sich in der Auswahl der Heizluft-Funktion. Die Temperatur kann zwischen 140 °C bis 230 °C gewählt werden.
3) Drücken Sie dann zur Bestätigung.
4) Drehen Sie, um jetzt die Garzeit auf maximal 95 Minuten einzustellen und bestätigen Sie mit ▷
5) Wenn das Ende der Garzeit erreicht ist, gibt das System fünf Signaltöne aus.

5.14 Betriebsart "Mehrstufiges Garen"

Bei dieser Betriebsart können bis zu 2 automatische Garabfolgen programmiert werden. Die Reihenfolge und Dauer von Auftauen, Mikrowellengaren, Grill(Kombinations)- oder Heißluftbetrieb ist einstellbar.

Wenn Sie die Auftaufunktion verwenden möchten, muss diese als erste Funktion gewählt werden.

HINWEIS

▶ Die automatischen Kochprogramme sowie die Vorheiz-Funktion können nicht für das mehrstufige Garen verwendet werden.

Beispiel: Wenn Sie Speisen für 5 Minuten auftauen möchten und diese dann bei 80 % Mikrowellen-Leistung 7 Minuten kochen möchten, gehen Sie bitte wie folgt vor:

1) Drücken Sie zwei Mal, auf dem Display erscheint „dEF2“ für das Auftauen nach Zeit.
2) Drehen Sie, um die Auftauzeit auf 5 Minuten einzustellen.
3) Drücken Sie auf und stellen Sie die Leistung der Mikrowelle mit auf 80 % ein, das Display zeigt P80 an.
4) Drücken Sie zur Bestätigung.

5) Drehen Sie, um die Garzeit auf 7 Minuten einzustellen.
6) Drücken Sie, um den Garvorgang zu starten.
7) Wenn das Ende der Garzeit erreicht ist, gibt das System fünf Signaltöne aus.

HINWEIS

▶ Bestätigen Sie zwischen dem Einstellen des ersten und zweiten Garprogramms nicht die Zeit, da Sie dadurch das erste Garprogramm direkt starten würden. Gehen Sie nach dem Einstellen der Zeit für das erste Garprogramm direkt zur Einstellung der Funktion des zweiten Garprogrammes über.

5.15 Betriebsart "automatisches Kochprogramm"

Bei dieser Betriebsart kann das Garprogramm aus 10 verschiedenen Programmen ausgewählt werden. Nähere Informationen entnehmen Sie der Tabelle.

1) Im Standby-Modus drehen Sie nach rechts um die gewünschte Funktion auszuwählen. Im Display erscheint „A1“, „A2“, „A3“ … „A10“.
2) Drücken Sie, um das gewünschte Programm zu bestätigen.

3) Wählen Sie mit das Gewicht bzw. die gewünschte Menge an Serviereinheiten aus. Das Display zeigt die Anzahl Serviereinheiten oder das Gewicht in Gramm an (siehe Tabelle).
4) Drücken Sie, um den Garvorgang zu starten.
5) Wenn das Ende der Garzeit erreicht ist, gibt das System fünf Signaltöne aus.

Auto Menu Übersicht

Menü	Gewicht (g)	Display	Leistung
A1 Gemüse	150	150	100 %
	350	350
	500	500
A2 Fisch	150	150	80 %
	250	250
	350	350
	450	450
	650	650
A3 Fleisch	150	150	100 %
	300	300
	450	450
	600	600
A4 Pasta	50 (geben Sie 450ml kaltes Wasser hinzu)	50	80 %
	100 (geben Sie 800ml kaltes Wasser hinzu)	100
	150 (geben Sie 1200ml kaltes Wasser hinzu)	150
A5 Kartoffeln	1 (etwa 230g)	1	100 %
	2 (etwa 460g)	2
	3 (etwa 690g)	3
A6 Suppe	200	200	100 %
	400	400
	600	600
A7 Huhn	800	800	Mikrowelle 100%/Heißluft 200°C
	1000	1000
	1200	1200
A8 Brot	50	50	Grill
	100	100
	150	150
A9 Kuchen	475	475	Bei 180°vorheizen
A10 Pizza	200	200	Mikrowelle 100%/Heißluft 200°C
	300	300
	400	400

HINWEIS A9 Kuchen

▶ Wenn Sie das Kuchenprogramm A9 auswählen, heizt das Gerät erst vor. Stellen Sie den Kuchen bitte nicht sofort in das Gerät. Erst wenn der Summer zwei Mal ertönt, ist der Ofen auf 180 ° vorgeheizt. Stellen Sie jetzt den Kuchen in das Gerät. Schließen
Sie die Tür wieder und starten Sie den Backvorgang mit. Die Zeitschaltuhr läuft weiter und der Kuchen wird gebacken.

5.16 Betriebsart "Auftauen"

Mit Hilfe des Menüs „Auftauen“ können Sie gefrorenes Kochgut schonend auftauen.

5.16.1 Betriebsart "Auftauen" nach Gewicht

1) Drücken Sie ein Mal, das Display zeigt „dEF1“ an.
2) Stellen Sie mit das Gewicht des Gargutes ein. Das Display zeigt als erstes „200g“ an. Sie können das Gewicht zwischen 200 – 2000 g einstellen.
3) Starten Sie den Auftauvorgang mit >>
4) Wenn das Ende der Garzeit erreicht ist, gibt das System fünf Signaltöne aus.

5.16.2 Betriebsart "Auftauen" nach Zeit

1) Drücken Sie 🚫️ zwei Mal, das Display zeigt „dEF2“ an.
2) Drehen Sie, um die Auftauzeit auf maximal 95 Minuten einzustellen.
3) Starten Sie den Auftauvorgang mit >>
4) Für die Auftauleistung ist P30 (30% Mikrowellen-Leistung) ausgewählt. Dies kann nicht geändert werden.
5) Wenn das Ende der Garzeit erreicht ist, gibt das System fünf Signaltöne aus.

5.17 Funktionsabfrage

Wenn Sie während dem Garvorgang drücken, wird die eingestellte Uhrzeit angezeigt.

Wenn Sie während dem jeweiligen Garvorgang drücken, bekommen Sie die derzeitige Leistung angezeigt.

6 Reinigung und Pflege

In diesem Kapitel erhalten Sie wichtige Hinweise zur Reinigung und Pflege des Gerätes. Beachten Sie die Hinweise um Beschädigungen durch falsche Reinigung des Gerätes zu vermeiden und den störungsfreien Betrieb sicherzustellen.

6.1 Sicherheitshinweise

▲VORSICHT

Beachten Sie die folgenden Sicherheitshinweise, bevor Sie mit der Reinigung des Gerätes beginnen:

Das Gerät muss regelmäßig gereinigt und Kochgutrückstände müssen entfernt werden. Mangelhafte Sauberkeit des Gerätes kann zu einer Zerstörung der Oberfläche führen, die ihrerseits die Lebensdauer des Geräts nachteilig beeinflusst und zu einem gefährlichen Gerätezustand sowie Pilz- und Bakterienbefall führen kann.

▲VORSICHT

▶ Schalten Sie den Ofen vor dem Reinigen aus und ziehen Sie den Stecker aus der Wandsteckdose.
Der Garraum ist nach dem Benutzen heiß. Es besteht Verbrennungsgefahr! Warten Sie, bis das Gerät abgekühlt ist.
▶ Reinigen Sie den Garraum nach der Verwendung, sobald er abgekühlt ist. Zu langes Warten erschwert die Reinigung unnötig und macht sie im Extremfall unmöglich. Zu starke Verschmutzungen können unter Umständen das Gerät beschädigen.
▶ Wenn Feuchtigkeit in das Gerät eindringt, können elektronische Bauteile beschädigt werden. Achten Sie darauf, dass keine Flüssigkeit durch die Lüftungsschlitze in das Geräteinnere gelangt.
Benutzen Sie keine aggressiven oder scheuernden Reinigungsmittel und keine Lösungsmittel.
- Kratzen Sie hartnäckige Verschmutzungen nicht mit harten Gegenständen ab.
Wegen der damit verbundenen Gefahren dürfen Reparaturen und Servicearbeiten, bei denen die Strahlenschutzabdeckung entfernt wird, nur von einer Fachkraft ausgeführt werden.
Benutzen Sie keine aggressiven oder scheuernden Reiniger oder scharfe Metallschaber für die Reinigung des Glases der Gerätetür, da diese die Oberfläche zerkratzen können. Dies kann das Glas zerstören.

6.2 Reinigung

Garraum und Türinnenseite

▲WARNUNG Brandgefahr

▶ Entfernen Sie grundsätzlich entstandene Fettrückstände im Gerät, da diese sich ansonsten entzünden könnten.

• Halten Sie den Garraum des Ofens sauber. Wischen Sie an den Wänden des Garraums haftendes verspritztes oder verschüttetes Kochgut mit einem feuchten Tuch ab. Bei starker Verschmutzung des Ofens kann ein mildes Reinigungsmittel verwendet werden. Wischen Sie Tür, Fenster und die Türdichtungen mit einem feuchten Tuch ab, um Spritzer und verschüttetes Kochgut zu entfernen. Rückstände an der Türdichtung können dazu führen, dass die Tür nicht mehr richtig schließt und somit Mikrowellen austreten können.
• Wischen Sie Dampf, der sich an der Ofentür niedergeschlagen hat, mit einem weichen Tuch ab. Dies kann der Fall sein, wenn das Gerät in einer sehr feuchten Umgebung verwendet wird und ist normal.
• Gerüche lassen sich aus dem Ofen entfernen, indem Sie eine Tasse Wasser mit dem Saft und der Schale einer Zitrone mischen, in eine tiefe mikrowellenfeste Schüssel gießen und fünf Minuten im Mikrowellenbetrieb kochen. Wischen Sie den Ofen danach gründlich mit einem weichen Tuch trocken.

- Lassen Sie nach der Reinigung des Innenraums die Ofentür offen, bis das Gerät innen getrocknet ist. Reinigungstipp: Die Innenwände, an denen gekochte Lebensmittel haften, sind folgendermaßen leichter zu reinigen: Legen Sie eine halbe Zitrone in eine Schüssel, fügen Sie 300 ml Wasser hinzu und erhitzen Sie dies für 10 Minuten bei 100% Mikrowellenleistung. Danach wischen Sie das Gerät mit einem weichen, trockenen Tuch aus.

Gerätefront und Bedienfeld

- Reinigen Sie die Gerätefront und das Bedienfeld mit einem weichen angefeuchteten Tuch. Achten Sie darauf, dass das Bedienfeld nicht nass wird. Verwenden Sie zum Reinigen ein weiches, feuchtes Tuch.

HINWEIS

▶ Lassen Sie die Ofentür geöffnet, um ein versehentliches Einschalten des Gerätes zu verhindern.
Aussengehäuse

• Die Außenflächen des Gerätes mit einem feuchten Tuch reinigen.

Drehteller, Grillrost und Rollring

• Das Zubehör (Drehteller, Grillrost und Rollring) müssen gelegentlich herausgenommen und gereinigt werden. Waschen Sie das Zubehör in einer warmen Seifenlösung.
• Der Rollring sollte regelmäßig gereinigt werden, um einer übermäßigen Geräuschentwicklung oder einer Störung der Drehbewegung vorzubeugen. Der Rollring kann in einer milden Seifenlösung gewaschen werden. Achten Sie darauf, den Rollring nach dem Reinigen wieder ordnungsgemäß einzulegen.
• Wischen Sie den Ofenboden mit einem milden Reinigungsmittel ab. Bei starker Verschmutzung des Ofenbodens kann ein mildes Reinigungsmittel verwendet werden.

7 Störungsbehebung

In diesem Kapitel erhalten Sie wichtige Hinweise zur Störungslokalisierung und Störungsbehebung. Beachten Sie die Hinweise um Gefahren und Beschädigungen zu vermeiden.

7.1 Sicherheitshinweise

▲VORSICHT

▶ Reparaturen an Elektrogeräten dürfen nur von Fachleuten durchgeführt werden, die vom Hersteller geschult sind.
▶ Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer und Schäden am Gerät entstehen.

7.2 Störungsursachen und -behebung

Die nachfolgende Tabelle hilft bei der Lokalisierung und Behebung kleinerer Störungen.

Fehler	Mögliche Ursache	Behebung
Das gewählte Programm lässt sich nicht starten.	Gerätetür nicht geschlossen	Gerätetür schließen
	Netzstecker nicht eingesteckt	Netzstecker einstecken
	Sicherung nicht eingeschaltet	Sicherung einschalten
Der Drehteller dreht sich ruckartig.	Verschmutzungen zwischen dem Drehteller und dem Garraumboden	Verschmutzungen beseitigen
	Verschmutzungen am Rollring
	Gefäß zu groß	Anderes Gefäß verwenden
Speise nach Ablauf der eingestellten Zeit nicht genügend aufgetaut, erhitzt bzw. gegart.	Zeit bzw. Leistungsstufe falsch gewählt	Zeit und Leistungsstufe neu einstellenVorgang wiederholen
Das Gerät funktioniert, aber die Garraumbeleuchtung nicht.	Garraumbeleuchtung defekt.	Garraumbeleuchtung vom Service Instand setzen lassen.
Während des Mikrowellen-Betriebes sind unnormale Geräusche zu hören.	Speise mit Aluminiumfolie abgedeckt	Aluminiumfolie entfernen
	Das Kochgeschirr enthält Metall und es entstehen Funken im Garraum	Geschirrhinweise beachten
Die Zeit im Anzeigefeld stimmt nicht.	Stromausfall	Zeit neu einstellen

HINWEIS

▶ Wenn Sie mit den oben genannten Schritten das Problem nicht lösen können, wenden Sie sich bitte an den Kundendienst.

8 Entsorgung des Altgerätes

Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Materialien. Sie enthalten aber auch schädliche Stoffe, die für ihre Funktion

und Sicherheit notwendig waren. Im Restmüll oder bei falscher Behandlung können diese der menschlichen Gesundheit und der Umwelt schaden. Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmüll.

HINWEIS

• Nutzen Sie die von Ihrem Wohnort eingerichtete Sammelstelle zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte. Informieren Sie sich gegebenenfalls bei Ihrem Rathaus, Ihrer Müllabfuhr oder bei Ihrem Händler.
  Sorgen Sie dafür, dass Ihr Altgerät bis zum Abtransport kindersicher aufbewahrt wird.

9 Garantie

Für dieses Produkt übernehmen wir beginnend vom Verkaufsdatum 24 Monate Garantie für Mängel, die auf Fertigungs- oder Werkstofffehler zurückzuführen sind.

Ihre gesetzlichen Gewährleistungsansprüche nach §439 ff. BGB-E bleiben hiervon unberührt.

In der Garantie nicht enthalten sind Schäden, die durch unsachgemäße Behandlung oder Einsatz entstanden sind, sowie Mängel, welche die Funktion oder den Wert des Gerätes nur geringfügig beeinflussen. Weitergehend sind Verschleißteile, Transportschäden, soweit wir dies nicht zu verantworten haben, sowie Schäden, die durch nicht von uns durchgeführte Reparaturen entstanden sind, vom Garantieanspruch ausgeschlossen.

Dieses Gerät ist für den Gebrauch im privaten Bereich (Haushaltseinsatz) konstruiert und leistungsmäßig ausgelegt.

Eine etwaige Nutzung im gewerblichen Einsatz fällt nur soweit unter die Garantie, wie es sich im Umfang mit der Beanspruchung einer privaten Nutzung vergleichen lässt. Es ist nicht für den weitergehenden, gewerblichen Gebrauch bestimmt.

Bei berechtigten Reklamationen werden wir das mangelhafte Gerät nach unserer Wahl reparieren oder gegen ein mängelfreies Gerät austauschen.

Offene Mängel sind innerhalb von 14 Tagen nach Lieferung anzuzeigen.

Weitere Ansprüche sind ausgeschlossen.

Zur Geltendmachung eines Garantieanspruches setzen Sie sich bitte vor einer Rücksendung des Gerätes (immer mit Kaufbeleg!) mit uns in Verbindung.

10 Technische Daten

Gerät	Mikrowelle, Grill und Heißluftofen
Name	EMCG 32
Artikel-No	3036
Anschlussdaten	230V~ 50Hz
Leistungsaufnahme	1550W (Mikrowelle)
	2500W (Heißluft)
	1100W (Grill)
	≤ 1W (Standby)
Mikrowellen-Nennausgangsleistung	1000W
Betriebsfrequenz	2450MHz
Außenabmessungen (B/H/T)	595x390x480 mm
Garraumabmessungen (B/H/T)	340x230x340 mm
Ofenkapazität	ca. 32 L
Nettogewicht	20,2 kg

„Multi-Stage Cooking“ Mode

▲VORSICHT Precaución

▲WARNUNG Advertencia

▲WARNUNG Advertencia

▲WARNUNG Advertencia

▲WARNUNG ADVERTENCIA

▲WARNUNG ADVERTENCIA

▲VORSICHT Precaución

▲VORSICHT VOORZICHTIG

▲VORSICHT VOORZICHTIG

▲VORSICHT VOORZICHTIG

Automatisch ontdooien

▲VORSICHT VOORZICHTIG

▲WARNUNG Brandgevaar

▲VORSICHT VOORZICHTIG

60 Technische gegevens
