BEDIENUNGSANLEITUNG Mixage Controller Edition Reloop

Professioneller MIDI-Controller mit integriertem 4-Kanal-Audio-Interface

Lesen Sie sich vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch! Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses Gerätes zu tun haben, müssen entsprechend qualifiziert sein und diese Betriebsanleitung genau beachten. Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien, die Konformität wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim Hersteller hinterlegt.

Instruction Manual

CAUTION!

Um Feuer oder einen elektrischen Schock zu vermeiden, setzen Sie dieses Gerät nicht Wasser oder Flüssigkeiten aus! Öffnen Sie niemals das Gehäuse!

WARNING!

Für weiteren Gebrauch aufbewahren!

Lesen Sie sich vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch! Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses Gerätes zu tun haben, müssen entsprechend qualifiziert sein und diese Betriebsanleitung genau beachten. Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien, die Konformität wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim Hersteller hinterlegt.

INHALTSVERZEICHNIS

1. Aufbau.... 4

1.1. Bedienelemente & Anschlüsse.... 5

1. Inbetriebnahme 6

2. Computer-Konfiguration 6

3.1. Traktor LE -Einrichtung.... 6
3.1.1. Installation 6
3.1.2. Konfiguration 6-7
3.2. Mapping-Import (nur Traktor Pro) 8-9

1. Bedienung.... 9-11

2. Geräteeinstellungen und -tests 11

5.1. MIDI-Channel-Zuweisung 12
5.2. LED-Funktionstest.... 12

6.1 Firmware-Überprüfung 12
6.2. Firmware-Update 12-14

1. Anhang 14

7.1. Systemanforderungen Traktor LE 14
7.2. MIDI-Zuweisungstabelle 14-16
7.3. Tipps zur Fehlerbehebung 17
7.4. Technische Daten.... 17

Wir gratulieren Ihnen zum Kauf der Reloop Mixage Controller Edition. Vielen Dank, dass Sie unserer Diskjockey-Technologie Ihr Vertrauen schenken. Vor Inbetriebnahme bitten wir Sie, alle Anweisungen sorgfältig zu studieren und zu befolgen.

Nehmen Sie die Reloop Mixage Controller Edition aus der Verpackung. Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden am Stromkabel oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen Sie sich bitte mit Ihrem Fachhändler in Verbindung.

SICHERHEITSHINWEISE

ACHTUNG!

Seien Sie besonders vorsichtig beim Umgang mit der Netzspannung 240 V. Bei dieser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten! Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt jeder Gewährleistungsanspruch. Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise verursacht werden, übernimmt der Hersteller keine Haftung.

• Dieses Gerät hat das Werk in einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender unbedingt die Sicherheitshinweise und die Warnvermerke beachten, die in dieser Gebrauchsanleitung enthalten sind.
• Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Gerätes nicht gestattet. Beachten Sie bitte, dass Schäden, die durch manuelle Veränderungen an diesem Gerät verursacht werden, nicht unter den Gewährleistungsanspruch fallen.
• Im Geräteinneren befinden sich keine zu wartenden Teile, ausgenommen die von außen austauschbaren Verschleißteile. Die Wartung darf nur von fachkundigem Personal durchgeführt werden, ansonsten verfällt die Gewährleistung!

• Die Sicherung darf nur gegen Sicherungen des gleichen Typs, der gleichen Auslösecharakteristik und Nennstromstärke ausgetauscht werden.
• Stellen Sie sicher, dass die Stromversorgung erst nach dem Aufbau des Gerätes erfolgt. Den Netzstecker immer als letztes einstecken. Vergewissern Sie sich, dass der Netzschalter auf „OFF“ steht, wenn Sie das Gerät ans Netz anschließen.
• Benutzen Sie nur vorschriftsmäßige Kabel. Achten Sie darauf, dass alle Stecker und Buchsen fest angeschraubt und richtig angeschlossen sind. Bei Fragen wenden Sie sich bitte an Ihren Händler.
• Stellen Sie sicher, dass beim Aufstellen des Produktes das Netzkabel nicht gequetscht oder durch scharfe Kanten beschädigt wird.
• Lassen Sie das Netzkabel nicht mit anderen Kabeln in Kontakt kommen! Seien Sie vorsichtig beim Umgang mit Netzkabeln und -anschlüssen. Fassen Sie diese Teile nie mit nassen Händen an!
• Stecken Sie das Stromkabel nur in geeignete Schukosteckdosen ein. Als Spannungsquelle darf dabei nur eine ordnungsgemäße Netzsteckdose des öffentlichen Versorgungsnetzes verwendet werden.
• Trennen Sie das Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz! Fassen Sie dazu den Netzstecker an der Grifffläche an und ziehen Sie niemals an der Netzleitung!
• Stellen Sie das Gerät auf einer horizontalen und stabilen, schwer entflammbaren Unterlage auf.
• Vermeiden Sie Erschütterungen und jegliche Gewaltanwendung bei der Installation oder Inbetriebnahme des Gerätes.
• Achten Sie bei der Wahl des Installationsortes darauf, dass das Gerät nicht zu großer Hitze, Feuchtigkeit und Staub ausgesetzt wird. Vergewissern Sie sich, dass keine Kabel frei herumliegen. Sie gefährden Ihre und die Sicherheit Dritter!
• Stellen Sie keine Flüssigkeitsbehälter, die leicht umfallen können, auf dem Gerät oder in dessen Nähe ab. Falls doch einmal Flüssigkeit in das Geräteinnere gelangen sollte, sofort den Netzstecker ziehen. Lassen Sie das Gerät von einem qualifizierten Servicetechniker prüfen, bevor es erneut genutzt wird. Beschädigungen, die durch Flüssigkeiten im Gerät hervorgerufen wurden, sind von der Gewährleistung ausgeschlossen.
• Betreiben Sie das Gerät nicht in extrem heißen (über 35°C) oder extrem kalten (unter 5°C) Umgebungen. Halten Sie das Gerät von direktem Sonnenlicht und von Wärmequellen wie Heizkörpern, Öfen, usw. (auch beim Transport in geschlossenen Wagen) fern. Verdecken Sie niemals vorhandene Lüfter oder Lüftungsschlitze. Sorgen Sie immer für eine ausreichende Ventilation.
• Das Gerät darf nicht in Betrieb genommen werden, wenn es von einem kalten Raum in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange abgeschaltet, bis es Zimmertemperatur erreicht hat!
• Regler und Schalter sollten niemals mit Sprühreinigungsmitteln und Schmiermitteln behandelt werden. Dieses Gerät sollte nur mit einem feuchten Tuch gereinigt werden, verwenden Sie niemals Lösungsmittel oder Waschbenzin zum Reinigen.
• Bei Umzügen sollte das Gerät im ursprünglichen Versandkarton transportiert werden.
• Geräte, die an Netzspannung betrieben werden, gehören nicht in Kinderhände. Lassen Sie deshalb in Anwesenheit von Kindern besondere Vorsicht walten.
• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaft zu beachten.
• In Schulen, Ausbildungseinrichtungen, Hobby- oder Selbsthilfewerkstätten ist das Betreiben des Gerätes durch geschultes Personal verantwortlich zu überwachen.
• Heben Sie diese Bedienungsanleitung für spätere Fragen und Probleme gut auf.

BESTIMMUNGSGEMÄSSE VERWENDUNG

• Bei diesem Gerät handelt es sich um einen professionellen DJ MIDI-Controller, mit dem sich Software steuern lässt. Das Gerät wird dabei mit einem USB Kabel am Computer angeschlossen.
• Dieses Produkt ist für den Anschluss an 240 V, 50 Hz Wechselspannung über ein optionales Steckernetzteil (nicht im Lieferumfang) zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert.
• Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am Produkt führen und der Gewährleistungsanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren wie z.B. Kurzschluss, Brand, elektrischem Schlag, etc. verbunden.
• Die vom Hersteller festgelegte Seriennummer darf niemals entfernt werden, da ansonsten der Gewährleistungsanspruch erlischt.

WARTUNG

• Überprüfen Sie regelmäßig die technische Sicherheit des Gerätes auf Beschädigungen des Netzkabels oder des Gehäuses, sowie auf die Abnutzung von Verschleißteilen wie Dreh- und Schiebereglern.
• Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Gerät außer Betrieb zu setzten und gegen unbeabsichtigten Betrieb zu sichern. Netzstecker aus der Steckdose ziehen!
• Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn das Gerät sichtbare Beschädigungen aufweist, das Gerät nicht mehr funktioniert, nach längerer Lagerung unter ungünstigen Verhältnissen oder nach schweren Transportbeanspruchungen.

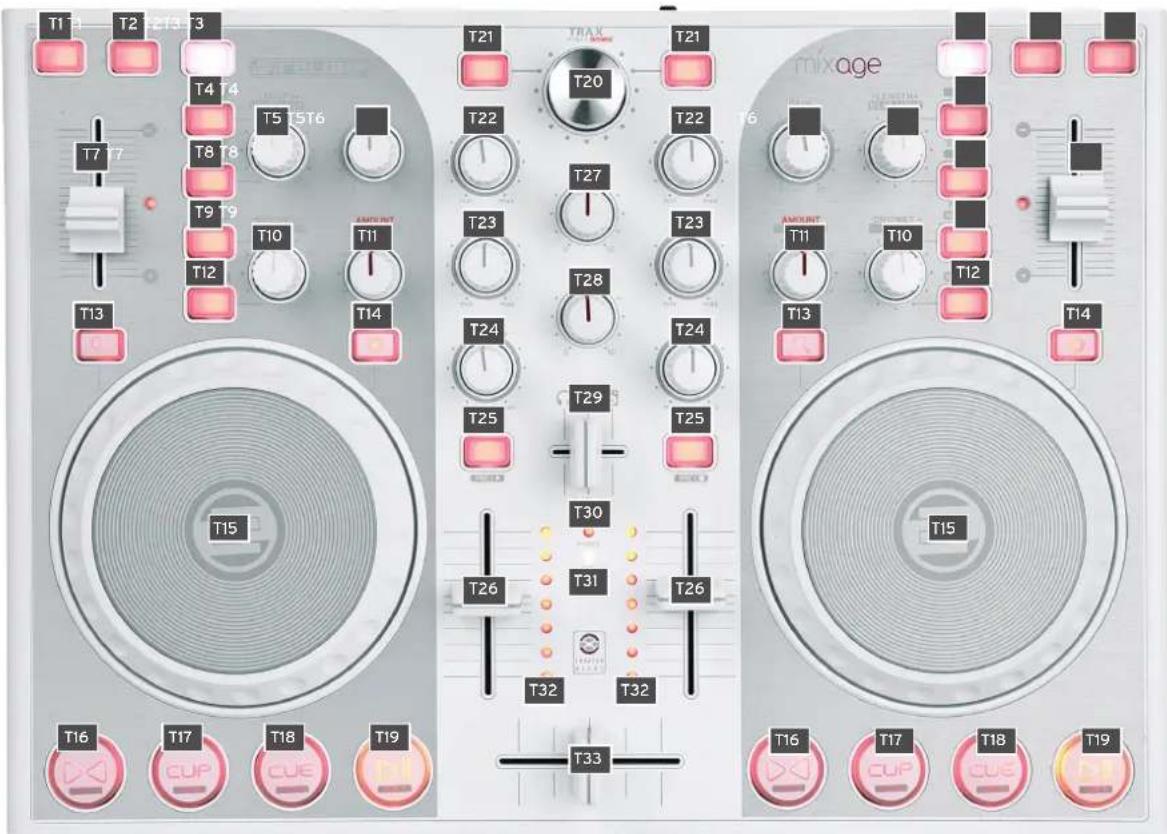

1. AUFBAU

T1 T1 T2 T13 T3 T4 T4 T5 T5 T6 T7 T7 T8 T8 T9 T9 T10 T11 T12 T13 T14 T15 T21 T20 T21 T22 T27 T23 T24 T28 T23 T24 T25 T29 T25 T30 T26 T31 T26 T32 T33 T16 CUP CUE CUE mixage AMOUNT T11 T10 T12 T13 T14 T15 T16 CUP CUE CUE CUE

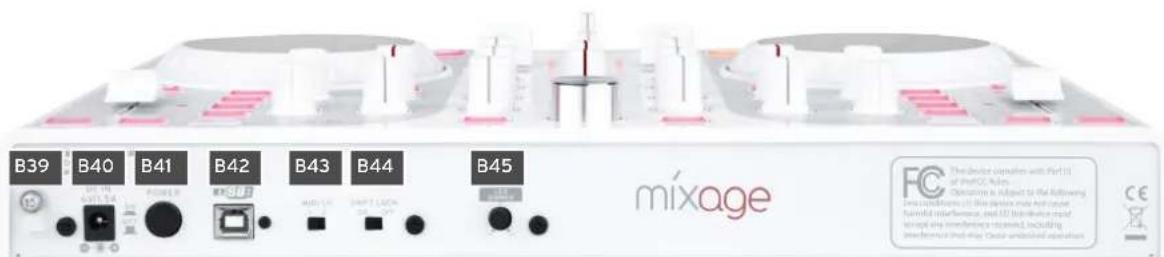

B39.....Netzkabel-Zugentlastung

B40. ....Netzteilanschluss (DC 6V/1,5A)

B41.....Ein/Aus-Schalter

B42....USB-Anschluss

B43. ....MIDI Channel 1/2 Schalter

B44. . . . Shift Lock On/Off Schalter

B45. ....LED Dimmer Regler

Rechte Geräteseite

S38. ....Kensington Lock

2. INBETRIEBNAHME

• Schalten Sie das Gerät zunächst über den Ein/Aus-Schalter -B41- auf der Rückseite aus.
• Verbinden Sie das beiliegende Netzteil mit der DC-Buchse -B40- des Gerätes. Stecken Sie nun den Netzadapter in eine freie Steckdose.
• Verbinden Sie anschließend das mitgelieferte USB-Kabel mit dem Anschluss -B42- auf der Rückseite des Gerätes und einer freien USB-Schnittstelle an Ihrem Computer.

3. COMPUTER-KONFIGURATION

Bevor Sie mit Ihrem neuen Gerät loslegen können, müssen noch einige grundlegende Einstellungen an Ihrem Computer-System vorgenommen werden.

Bitte schenken Sie den folgenden Punkten genaue Beachtung.

3.1. TRAKTOR LE EINRICHTUNG

Mit Reloop Mixage erhalten Sie die kostenlose und uneingeschränkt verwendbare DJ-Software „Traktor LE“ von Native Instruments.

HINWEIS!

Upgrade auf Traktor Pro (4 Deck-Unterstützung):

Mit Ihrer beiliegenden Traktor LE Version haben Sie den Vorteil, die umfangreiche Traktor Pro Version zum Vorzugspreis zu erwerben. Aktuelle Preiskonditionen erfahren Sie auf www.native-instruments.de

3.1.1 INSTALLATION

Auf der beiliegenden Installations-CD finden Sie neben der Bedienungsanleitung das Verzeichnis „Traktor“. Öffnen Sie dieses und wählen Sie die für Ihr System passende Setup-Datei aus. Befolgen Sie die Anweisungen im Installationsfenster.

HINWEIS!

Details zu den Systemanforderungen finden Sie im Punkt „Systemanforderungen Traktor LE“ des Anhangs.

3.1.2 KONFIGURATION

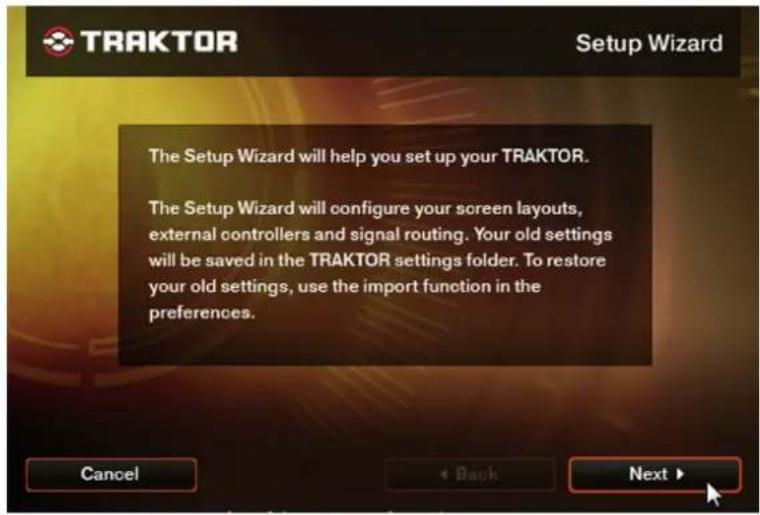

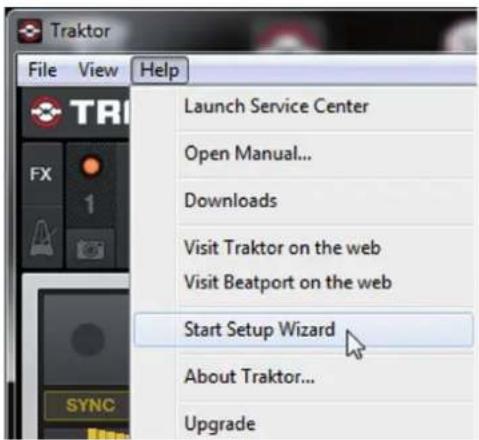

Wird Traktor LE das erste Mal verwendet, so sollte der „Setup Wizard“ starten. Ist dies nicht der Fall, so klicken Sie auf „Help“ und wählen den Menüpunkt „Start Setup Wizard“.

Traktor File View Help Launch Service Center Open Manual... Downloads Visit Traktor on the web Visit Beatport on the web Start Setup Wizard About Traktor... Upgrade

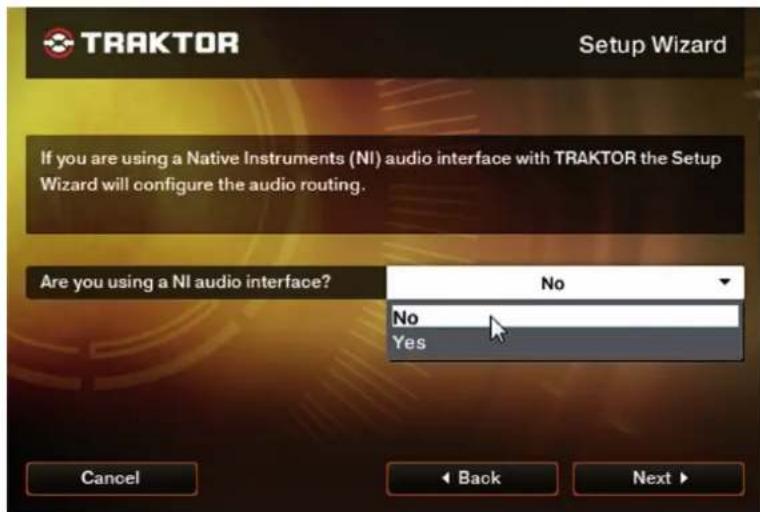

Im Setup Wizard wählen Sie folgende Punkte aus:

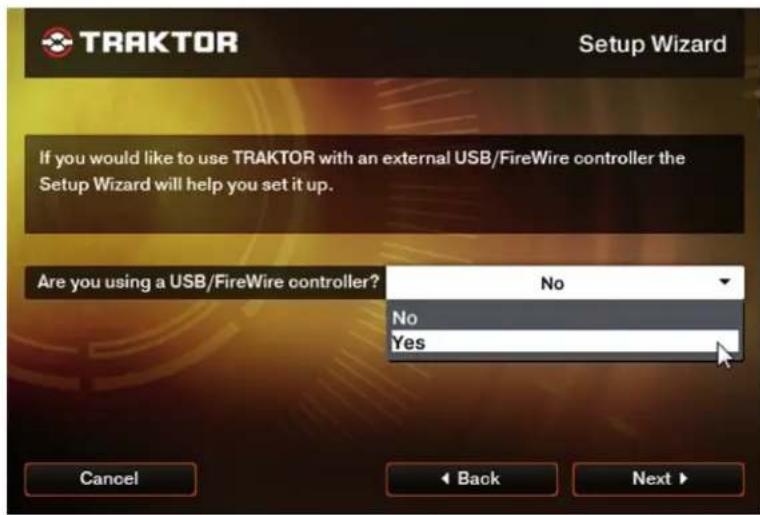

1. Die erste Frage „Are you using a USB/FireWire controller?“ beantworten Sie mit „Yes“. Anschließend klicken Sie auf „Next“.

1. Im Bereich „Choose your manufacturer:“ wählen Sie den Eintrag „Reloop“. Die anschließende Auswahlmöglichkeit „Choose your model:“ beantworten Sie mit „Mixage“. Wiederum bestätigen Sie die Auswahl mit „Next“.

1. Die folgenden Fragen bezüglich angeschlossener Hardware des Herstellers „Native Instruments“ beantworten Sie standardmäßig mit „No“.

Ihr Reloop Mixage sollte nun entsprechend für Traktor LE konfiguriert sein.

Damit Traktor die MIDI-Befehle, die Mixage sendet, den richtigen Funktionen zuordnen kann, ist eine Befehlszuweisungstabelle, auch Mapping genannt, nötig.

Eine passende Mapping-Datei finden Sie auf der Installations-CD im Ordner „Mappings/Traktor Pro“.

HINWEIS!

Stets aktualisierte und erweiterte Mappings finden Sie auch online. Surfen Sie dazu auf http://www.reloopdj.com/forum und öffnen Sie die Kategorie „Mapping Files“ im Bereich „Downloads for all Reloop products“.

Bitte befolgen Sie folgende Schritte, um das Mapping zu importieren:

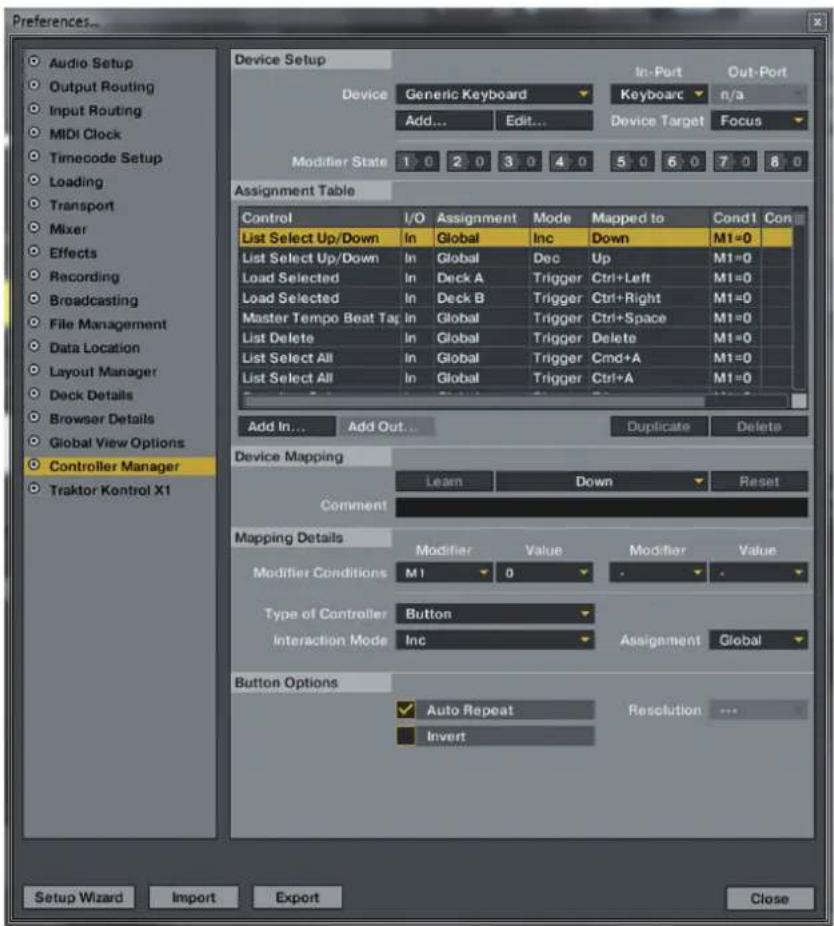

1. Öffnen Sie in Traktor den Einstellungsdialog, indem Sie auf das kleine Zahnrad an oberen, rechten Rand klicken.
2. Öffnen Sie die Kategorie „Controller Manager“.
3. Um Probleme zu vermeiden, wird empfohlen, alle existierenden Einträge mit Ausnahme des Keyboard-Mappings aus dem Controller-Manager zu löschen:

Wählen Sie dazu im Bereich „Device“ nacheinander jeden Eintrag aus, drücken „EDIT...“, anschließend „Delete“.

1. Betätigen Sie nun die Schaltfläche „Add...“ und wählen „Import“.

Preferences... Offnen Desktop Desktop durchsuchen Organisieren Neuer Ordner Desktop Downloads Eigene Bilder Eigene Dokumen Native Instru Service Cer Traktor Backup Coverart Crashloga History Settings Backup Default Name Änderungsdatum Typ Größ For Manual 16.02.2011 14:33 Dateiordner Mixage IE 0.8 LE.tsi 27.01.2011 12:44 TSI-Datei Dateiname: Traktor Settings Information (*.) Öffnen Abbrechen

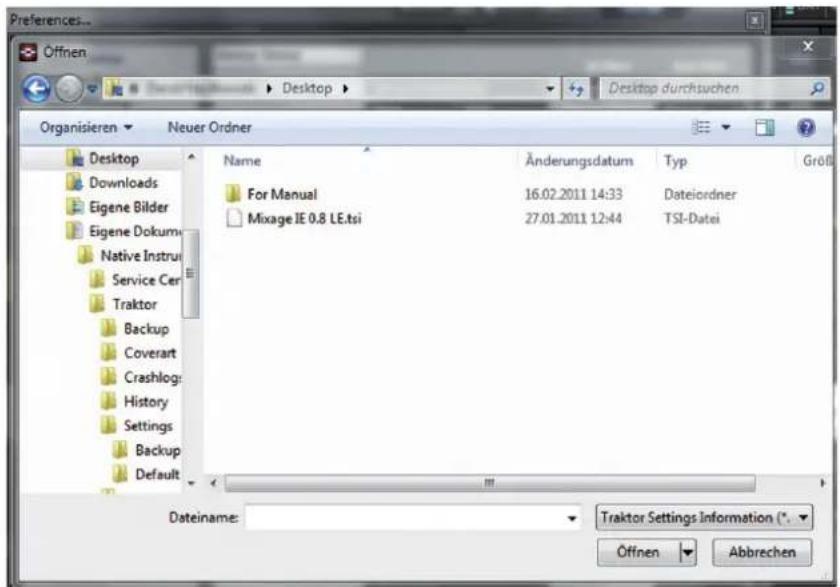

Im Auswahlfenster öffnen Sie die Mapping-Datei, die sich auf der CD befindet oder gerade von der Reloop-Supportseite heruntergeladen wurde.

Problembehebung

Sollte ein Problem auftauchen, wobei Mixages LEDs nicht ordnungsgemäß aufleuchten, so liegt es in den meisten Fällen an installierter MIDI-Software (z.B. MidiYoke, Maple Virtual MIDI cable, Bome, Osculator etc.).

Zur Behebung des Problems wie folgt vorgehen:

1. Öffnen Sie in Traktor den Einstellungsdialog, indem Sie auf das kleine Zahnraam oberen, rechten Rand klicken.
2. Öffnen Sie die Kategorie „Controller Manager“.
3. Für die folgenden Device-Einträge müssen folgende Port-Zuweisungen konfiguriert werden:

Device In-Port Out-Port
Mixage V* Reloop Mixage Reloop Mixage

4. BEDIENUNG

Nachdem Reloop Mixage angeschlossen und richtig in der DJ-Software Traktor konfiguriert wurde, kann diese nun bedient werden.

HINWEIS!

Im Folgenden wird die gesamte Traktor-Funktionsbelegung beschrieben. Einige Features sind nur in Traktor Pro möglich und sind daher in der folgenden Tabelle grau markiert.

Element	Funktion	Funktion bei aktivem Shift -T3-
T1	Pitch Bend - TasteErlaubt das kurzzeitige Abbremsen (gegen den Uhrzeigersinn) eines Tracks.
T2	Pitch Bend + TasteErlaubt das kurzzeitige Beschleunigen (im Uhrzeigersinn) eines Tracks.
T3	Shift TasteDurch Drücken dieser Taste erhalten alle Bedienelemente auf dem Gerät eine andere Funktionsbedeutung. Die derzeitige Zuweisung sehen Sie in der rechten Spalte dieser Tabelle.

Element Funktion Funktion bei aktivem Shift -T3-
T4 Autoloop	(Funktion) TasteSetzt einen automatischen Loop mit der eingestellten Loop-Länge (-T15-), ohne dass der Loop-Endpunkt manuell bestimmt werden muss.	Loop In / Set Cue TasteSetzt manuell den Anfangspunkt eines Loops. Gleichzeitig wird auch ein Cue-Punkt definiert.
T5 Loop Length	(Loop-Länge) ReglerDrehen des Encoders variiert die Länge eines gesetzten Loops.Drücken des Encoders aktiviert bzw. deaktiviert die Loop Active-Funktion.	Beat Move ReglerFührt einen Beatjump (Sprung) gegen oder in Abspielrichtung durch.
T6 Gain Regler	Vorverstärkung eines Tracks/Decks.
T7 Pitchfader	inkl. Status LEDHiermit lässt sich der Pitchfader des aktuellen Decks exakt justieren. LED leuchtet in 0% Stellung.
T8 Reloop (Funktion) Taste	Springt den zuletzt gespeicherten Loop an und reaktiviert diesen.	Loop Out TasteSetzt manuell den Endpunkt eines Loops. Nun befindet sich das Deck in einem Loop-Modus, der gewählte Abschnitt wird kontinuierlich wiederholt. Erneutes Drücken beendet den Loop-Modus.
T9 FX Select	-TasteDurch Drücken der Taste lässt sich durch die Effekte schalten.	Master-Deck-ZuweisungDas aktuelle Deck wird zum Master-Deck.
T10 FX Dry/	Wet+ ReglerHiermit lässt sich die Effektstärke rasch verändern.	Pan (Balance)-ReglerHiermit lässt sich die Lautstärkeverteilung auf dem linken und rechten Kanal einstellen. Die Nullstellung entspricht einem gleichen Level auf beiden Kanälen.
T11 Amount	(FX Parameter 1) ReglerIm Effekt-Modus lassen sich hiermit die Parameter justieren.HINWEIS!In Traktor LE funktioniert nur der 1. Parameter im Chained Effekt-Modus.	FilterReguliert den Filtereffekt für das aktive Deck. In der Nullstellung wird der Filter automatisch deaktiviert.
T12 FX On Taste	Aktiviert die zum Deck gehörige FX-Sektion.	Keylock-Taste(De-)aktiviert Keylock.
T13 Search	Mode-TasteErlaubt das schnelle Scrollen durch einen geladenen Track.
T14 Scratch	Mode-TasteAktiviert die Scratch-Funktion des Jog Wheels und die Pitch Bend-Funktionen am Jog Wheel-Rand.
T15 Jog Wheel	Hiermit lassen sich verschiedene Funktionen ansteuern. Bitte sehen Sie sich dazu die Jog Wheel Modi-Tasten -T13- & -T14- an.
T16 Sync-Taste	(Synchronisierungs-Taste)Das Tempo des aktuellen Decks wird dem Master-Deck angeglichen.	Cue 1 TasteSetzt und triggert den 1. Cue-Punkt.
T17 Cup-Taste	Solange diese Taste gedrückt wird, springt das Deck zum zuletzt gesetzten Cue-Punkt und hält an. Wird die Taste losgelassen, startet die Wiedergabe.	Cue 2 TasteSetzt und triggert den 2. Cue-Punkt.
T18 Cue-Taste	Hiermit wird der Cue-Punkt angesprungen und wiedergegeben, solange die Taste gehalten wird.	Cue 3 TasteSetzt und triggert den 3. Cue-Punkt.
Element Funktion
T19 Play/Pause TasteStartet bzw. pausiert die Wiedergabe des Tracks.		Cue 4 TasteSetzt und triggert den 4. Cue-Punkt.
T20 TRAX-Encoder (Tracklist-Navigation)- Durch Drehen des Encoders lässt sich im Trackverzeichnis scrollen.- Durch Drücken des Encoders maximiert sich die Browser Ansicht.		TRAX-Encoder (Ordner-Navigation)- Durch Drehen des Encoders lässt sich im Ordnerverzeichnis navigieren.- Drücken des Encoders öffnet/schließt das selektierte Verzeichnis.
T21 Track Load-TasteLädt den ausgewählten Track in das Deck.		Load-TasteOrdner öffnen [L], Ordner schließen [R]
T22 High-ReglerRegelt den Höhen-Equalizer.
T23 Mid-ReglerRegelt den Mitten-Equalizer.
T24 Low-ReglerRegelt den Tiefen-Equalizer.
T25 Cue (Vorhör) TasteDurch Betätigen einer der Cue-Tasten wird die Vorhörfunktion für das gewählte Deck aktiviert.		Cue-TasteTrack Pre-Listen Play [L] / Stop [R]
T26 LinefaderRegelt die Lautstärke des jeweiligen Kanals.
T27 MasterLautstärkeregler (analog, nicht Software)Der Regler verändert die Lautstärke des Master-Ausganges.
T28 Phones(Kopfhörerlautstärke) Regler (analog, nicht Software)Der Regler verändert die Lautstärke des Kopfhörers.
T29 Cue Mix(Überblendung) FaderMit dem Cue Mix-Regler kann ein Vorab-Mix im Kopfhörer simuliert werden. Dabei wird in rechter Stellung das Master-Signal und in linker Stellung das Cue-Signal hörbar.
T30 Power Status LEDLeuchtet bei eingeschaltetem Controller, sofern Spannung anliegt.
T31 MIDI Status LEDleuchtet bei MIDI Signalübertragung
T32 MasterLevel (Pegel) LED AnzeigeZeigt das Master Output Level optisch an.
T33 CrossfaderÜberblendregler zwischen Ch.1 und Ch.2

5. GERÄTEEINSTELLUNGEN UND -TESTS

Direkt an Mixage können ganz ohne zu Hilfenahme des Computers einige Einstellungen und Tests vorgenommen werden. Im Folgenden wird auf einige Punkte genauer eingegangen.

5.1 MIDI-CHANNEL-ZUWEISUNG

ACHTUNG!

Standardmäßig ist Mixage auf MIDI-Kanäle 1 oder 2 konfiguriert, der MIDI-Kanal kann dabei über den rückseitigen Schalter -B43- gewählt werden.

Ein weiterer Mixage Controller kann - z.B. für DJ Teams - angeschlossen werden. Wichtig dabei ist, dass ein Mixage auf MIDI-Kanal 1 steht und der zweite Mixage auf MIDI-Kanal 2 (siehe Schalter -B43-).

Die offiziellen Mappings seitens Reloop sind auf die standardmäßige Konfiguration ausgelegt. Eine Veränderung ist damit im Normalfall nicht notwendig.

HINWEIS!

Stets aktualisierte und erweiterte Mappings finden Sie auch online. Surfen Sie dazu auf http://www.reloopdj.com/forum und öffnen Sie die Kategorie „Mapping Files“ im Bereich „Downloads for all Reloop products“.

5.2 LED-FUNKTIONSTEST

Hiermit können Sie testen, ob alle in Mixage verbauten LEDs einwandfrei funktionieren. Für den Funktionstest gehen Sie wie folgt vor:

1. Stellen Sie sicher, dass Mixage ausgeschaltet ist (siehe Stellung Ein/Aus-Schalter -B41-).
2. Halten Sie die linke Sync-Taste -T16- gedrückt und schalten Sie Mixage durch Umlegen des Ein/Aus-Schalters -B41- ein.
3. Lassen Sie nun die Sync-Taste -T16- los.
4. Es sollten nun alle LEDs aufleuchten.
5. Um den Test abzuschließen, schalten Sie das Gerät über den Ein/Aus-Schalter -B41- einfach aus.

6. UPDATES & SUPPORT

Für Reloop Mixage besteht die Möglichkeit, dass dessen Firmware aktualisiert werden kann. Somit können nachträglich Änderungen vorgenommen werden, aber auch neue Features hinzugefügt werden. Eine Anleitung dazu finden Sie online unter unten genannter Adresse. Speziell für das integrierte Audio-Interface werden ebenfalls aktualisierte Treiber angeboten, die heruntergeladen werden können.

6.1. FIRMWARE-ÜBERPRÜFUNG

1. Gerät mit Ein-/Aus-Schalter -B41- ausschalten.
2. Rechte Shift-Taste -T3- gedrückt halten.
3. Gerät mit Ein-/Aus-Schalter -B41- einschalten.
4. Firmware-Version wird mit Hilfe der Level-LED-Anzeige -T32- angezeigt. BEISPIEL: Linke LED-Anzeige: 1 LED + Rechte LED-Anzeige: 5 LEDs = Firmware Version 1.5.

6.2 FIRMWARE-UPDATE

1. Stellen Sie sicher, dass Mixage ausgeschaltet (siehe Stellung Ein/Aus-Schalter -B41-) und per USB-Kabel am Rechner angeschlossen ist.
2. Halten Sie die TRAX-Encoder-Taste -T20- gedrückt und schalten Sie Mixage durch Drücken des Ein/Aus-Schalters -B41- ein.
3. Lassen Sie nun die Taste -T20- los.

4. Die Power Status LED -T30- und die MIDI-Status-LED -T31- leuchten nun beide auf. Mixage befindet sich im Update-Modus.

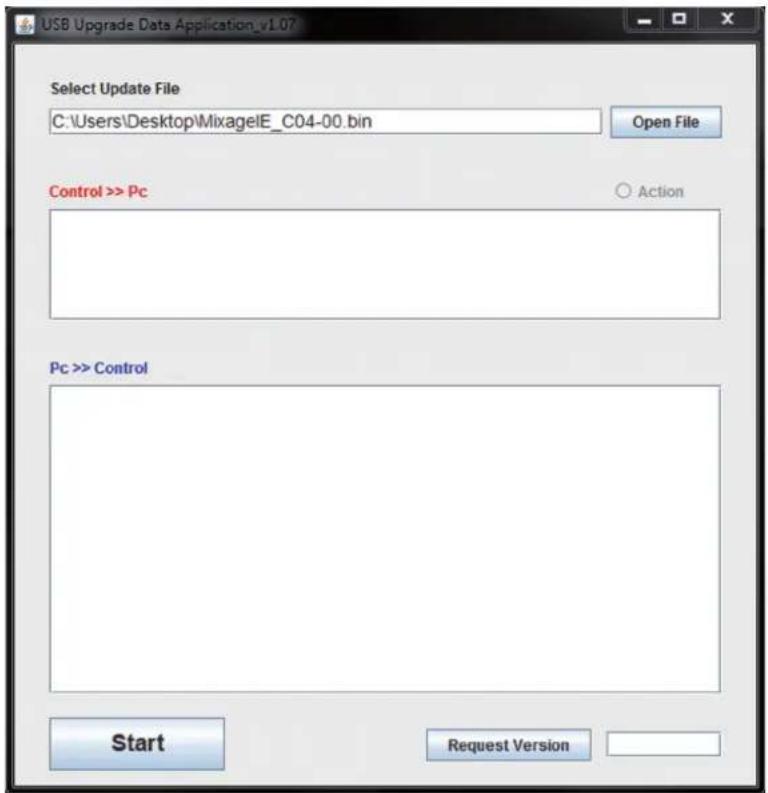

5. Starten Sie nun das Firmware-Update-Tool von der Installations-CD und öffen die für Ihr Gerät passende Firmware-Datei.

USB Upgrade Data Application_v1.07 Select Update File C:\Users\Desktop\MixagelE_C04-00.bin Open File Control >> Pc Action Pc >> Control Start Request Version

1. Führen Sie nun das Firmware-Update durch, indem Sie auf die Schaltfläche „Start“ klicken.
2. Die neue Firmware wird nun an das Gerät übertragen.

USB Upgrade Data Application_v1.07 Select Update File C:\Users\Desktop\MixagelE_C04-00.bin Open File Control >> Pc Update Success!! Action Pc >> Control Reply Address:0xb640 Send Update Data to Control... Send Check Sum Value to Contr Wait... Nachricht Update Success!!! OK Start Request Version

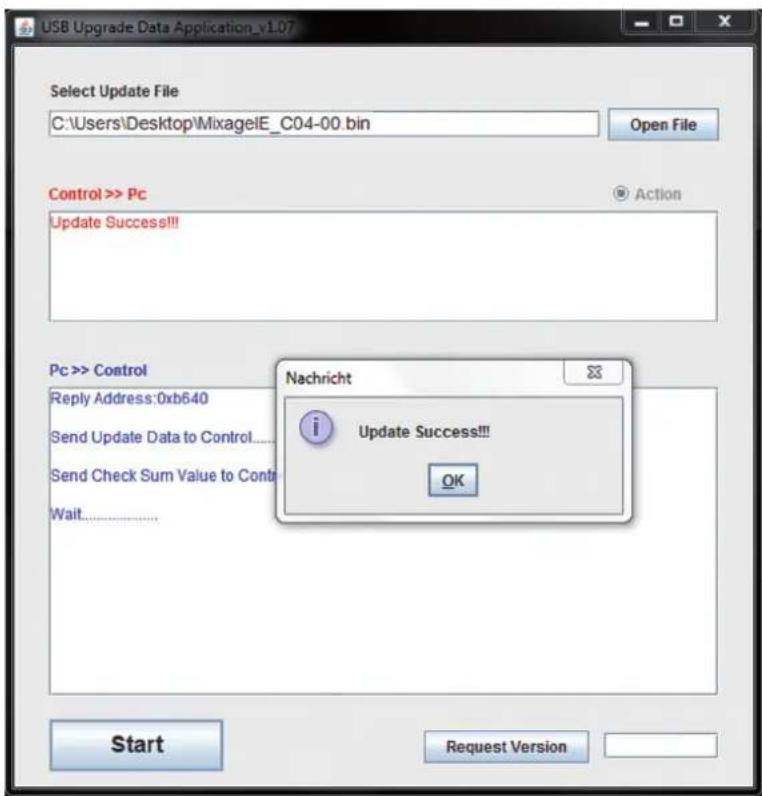

1. Ist das Update erfolgreich verlaufen, leuchten alle LEDs des Controllers.
2. Nachdem das Update erfolgreich abgeschlossen ist, beenden Sie das Firmware-Update-Tool und starten Mixage über den Ein/Aus-Schalter -B41- neu.
3. Nach erfolgreichem Update können Sie die Firmware-Version erneut überprüfen, lesen Sie dazu Punkt 6.1 „Firmware-Überprüfung“ unter 6. „Updates & Support“.

Auch werden für Traktor (Pro) Nachfolgeversionen und andere DJ-Softwares stets aktualisierte Mappings bereitgestellt, damit Sie Reloop Mixage auch in Zukunft verwenden können. Ebenfalls können speziell auch für abweichende Setups spezielle Mappings erworben werden, die z.T. von der Nutzergemeinde stammen.

Schauen Sie daher regelmäßig auf folgender Internetseite:

www.reloopdj.com/forum

Neben zahlreichen Downloads steht Ihnen hier auch ein Support zur Verfügung.

7. ANHANG

7.1 SYSTEMANFORDERUNGEN NATIVE INSTRUMENTS TRAKTOR LE

Unterstützte Audio Formate:

MP3, WAV, AIFF, Audio-CD, FLAC, Ogg Vorbis, non-DRM WMA**, non-DRM AAC ( ^** WMA-Wiedergabe nur auf Windows )

Systemvoraussetzungen:

WIN:

Windows® XP (neuestes Service Pack, 32 Bit) oder Windows Vista® (neuestes Service Pack, 32/64 Bit) oder Windows® 7 (neuestes Service Pack, 32/64 Bit), Intel® Pentium 4® 2.4 GHz oder Intel® Core™ Duo oder AMD Athlon™ 64, 2 GB RAM

MAC:

Mac OS® X 10.5 (neuestes Update) oder 10.6 (neuestes Update), Intel® Core™ Duo, 2 GB RAM

Treiber:

7.2 MIDI-ZUWEISUNGSTABELLE

MIDI MAP (Hex)

SW name Type	MIDI MIDI 2 (Shift)	Remarks
TRAX	SW/ENC	1F/1F	5E/5E
CD1 LENGTH	SW/ENC	20/20	5F/5F
CD1 DRY/WET	SW/ENC	21/21	60/60
CD1 JOG	SW/ENC	24/24	63/63
CD2 LENGTH	SW/ENC	22/22	61/61
CD2 DRY/WET	SW/ENC	23/23	62/62
CD2 JOG	SW/ENC	25/25	64/64
CD1 SHIFT	SW	2A	62/62
CD2 SHIFT	SW	2B	64/64
CD1 PITCH	PitchBend	MIDI CH = 1: CH1MIDI CH = 2: CH5	MIDI CH= 1: CH3MIDI CH= 2: CH7
CD2 PITCH	PitchBend	MIDI CH = 1: CH2MIDI CH = 2: CH6	MIDI CH= 1: CH4MIDI CH= 2: CH8
CD1 GAIN	VR	33	72
CD1 FILTER	VR/CENTER	34/34	73/73
CD1 HIGH VR	35	74
CD1 MID	VR	36	75
CD1 LOW VR 37	76
CD1 CH FADER V	VR 38 77
CD2 GAIN VR 39	78
CD2 FILTER VR/	CENTER 3A/3A	79/79
CD2 HIGH VR 3B	7A
CD2 MID	VR 3C 7B
CD2 LOW VR 3D	7C
CD2 CH FADER	VR 3E 7D
CUEMIX	VR/CENTER 32/32	--	CH1 Only
CROSSFADER	VR 31	--	CH1 Only
MASTER	VR 30 --	CH1 Only
PHONES	VR 2F --	CH1 Only
CD1 -	SW/LED	01/01	40/01
CD1 +	SW/LED	02/02	41/02
CD1 Search	SW/LED	03/03	42/03
CD1 Scratch SW/	LED 04/04	43/04
CD1 LOOP	SW/LED	05/05	44/05
CD1 RELOOP	SW/LED	06/06	45/06
CD1 FX SEL	SW/LED	07/07	46/07
CD1 FX ON	SW/LED	08/08	47/08
CD1 CUE1	SW/LED	09/09	48/09
CD1 CUE2	SW/LED	0A/0A	49/0A
CD1 CUE3	SW/LED	0B/0B	4A/0B
CD1 CUE4	SW/LED	0C/0C	4B/0C
CD1 LOAD	SW/LED	0D/0D	4C/0D
CD1 HP	SW/LED	0E/0E	4D/0E
CD2 -	SW/LED	0F/0F	4E/0F
CD2 +	SW/LED	10/10	4F/10
CD2 Search	SW/LED	11/11 50/11
CD2 Scratch	SW/LED	12/12	51/12
CD2 LOOP	SW/LED	13/13	52/13
CD2 RELOOP	SW/LED	14/14	53/14
CD2 FX SEL	SW/LED	15/15	54/15
CD2 FX ON SW/L	LED 16/16	55/16
CD2 CUE1	SW/LED	17/17	56/17
CD2 CUE2	SW/LED	18/18	57/18
CD2 CUE3	SW/LED	19/19	58/19
CD2 CUE4	SW/LED	1A/1A	59/1A
CD2 LOAD	SW/LED	1B/1B	5A/1B
CD2 HP	SW/LED	1C/1C	5B/1C
CH1 Level Meter	LEVEL	1D		0~7,(NN CODE)
CH2 Level Meter	LEVEL	1E		0~7,(NN CODE)

CC-ABSOLUTE (VR)

7.3TIPPS ZUR FEHLERBEHEBUNG

Sollten Probleme bei der Benutzung von Reloop Mixage auftreten, so ist dies Ihre erste Anlaufstelle, um diese zu beheben:

Symptome Mögliche Ursachen	Korrekturmaßnahmen
Das Gerät bekommt keinen Strom, wenn man es mit dem Ein/Aus-Schalter -B41- einschaltet.	USB-Kabel bzw. Netzstecker nicht richtig verbunden.	Überprüfen Sie, ob das USB-Kabel richtig mit einem USB-Port Ihres Computers und Mixages USB-Port -B42- verbunden ist. Bitte prüfen Sie ebenfalls, ob das Steckernetzteil korrekt an dem Netzanschluss -B40- angeschlossen ist.
Die LEDs des Controllers leuchten nur schwach auf und das Gerät reagiert nicht.	Die Spannungsversorgung ist zu gering.	Schließen Sie Ihren Computer an eine gesicherte Stromversorgung. Ebenfalls ist es erforderlich, das mitgelieferte Steckernetzeil mit dem Netzanschluss -B40- zu verbinden.
Die DJ-Software reagiert nicht auf die Betätigung jeglicher Bedienelemente des Controllers.	Traktor LE ist nicht richtig konfiguriert.Traktor Pro ist nicht richtig konfiguriert.MIDI Channel ist falsch gewählt	Verwenden Sie die mitgelieferte Traktor LE-Version, so starten Sie den Setup Wizard erneut. Lesen Sie dazu bitte den Abschnitt „Traktor LE-Einrichtung“ des Kapitels „Computer-Konfiguration“. Im Falle von Traktor Pro muss das Mapping erneut geladen werden. Befolgen Sie dazu die Anweisungen aus dem Abschnitt „Traktor Pro-Konfiguration“ des Kapitels „Computer-Konfiguration“. MIDI Channel Schalter -B43- am Gerät überprüfen und in die richtige Stellung bewegen (Ch. 1 od Ch. 2). Lesen Sie dazu bitte den Abschnitt „MIDI-Channel-Zuweisung“ des Kapitels „Geräte-einstellungen und -tests“.
Es gibt ein Problem, das hier nicht aufgeführt ist.	Diverse Ursachen. Besuchen	Sie die Internetseite www.re-loopdj.com/forum, um Support zu Ihren Reloop-Produkten zu erhalten.

7.4 TECHNISCHE DATEN

Folgende Daten des Herstellers werden von der Global Distribution GmbH nicht auf Plausibilität und Richtigkeit geprüft:

Stromversorgung: ...... DC6V, 1.5A (9W)

Maße: 370 x 61 x 261 mm

Gewicht: 2,4kg (ohne USB- und Cinch-Kabel)

INSTRUCTION MANUAL

CAUTION!

Preferences... Offnen Desktop Desktop durchsuchen Organisieren Neuer Ordner Desktop Downloads Eigene Bilder Eigene Dokumen Native Instru Service Cer Traktor Backup Coverart Crashlogs History Settings Backup Default Name Änderungsdatum Typ Größ For Manual 16.02.2011 14:33 Dateiordner Mixage IE 0.8 LE.tsi 27.01.2011 12:44 TSI-Datei Dateiname: Traktor Settings Information (*.) Öffnen Abbrehen

Preferences... Offnen Desktop Desktop durchsuchen Organisieren Neuer Ordner Desktop Downloads Eigene Bilder Eigene Dokumen Native Instru Service Cer Traktor Backup Coverart Crashlogs History Settings Backup Default Name Änderungsdatum Typ Größ For Manual 16.02.2011 14:33 Dateiordner Mixage IE 0.8 LE.tsi 27.01.2011 12:44 TSI-Datei Dateiname: Traktor Settings Information (*.) Öffnen Abbrehen
