BEDIENUNGSANLEITUNG SyncMaster 152V SAMSUNG

Bitte überprüfen Sie, daß die folgenden Teile mit dem Monitor mitgeliefert wurden. Sollten Teile fehlen, wenden Sie sich an Ihren Händler.

Netzanschlußkabel Signalkabel Anleitung zum schnellen Aufstellen Garantiekarte (Nicht in allen Gebieten erhältlich) Benutzerhandbuch und Treiber- Installations-CD SyncMaster 153V/173V/152V/172V/193V/192VAuspacken Vorderseite Rückseite

Monitor und Pivot Stand

Bitte überprüfen Sie, daß die folgenden Teile mit dem Monitor mitgeliefert wurden. Sollten Teile fehlen, wenden Sie sich an Ihren Händler.

Netzanschlußkabel DC-Adapter Signalkabel Anleitung zum schnellen Aufstellen Garantiekarte (Nicht in allen Gebieten erhältlich) Benutzerhandbuch und Treiber- Installations-CD Installations-CD für Fuß mit Pivot- Funktion

SyncMaster 153S/173SAuspacken Vorderseite Rückseite

Monitor und Pivot Stand

Bitte überprüfen Sie, daß die folgenden Teile mit dem Monitor mitgeliefert wurden. Sollten Teile fehlen, wenden Sie sich an Ihren Händler.

Netzanschlußkabel DC-Adapter Signalkabel Soundkabel Anleitung zum schnellen Aufstellen Garantiekarte (Nicht in allen Gebieten erhältlich) Benutzerhandbuch und Treiber- Installations-CD Installations-CD für Fuß mit Pivot- Funktion

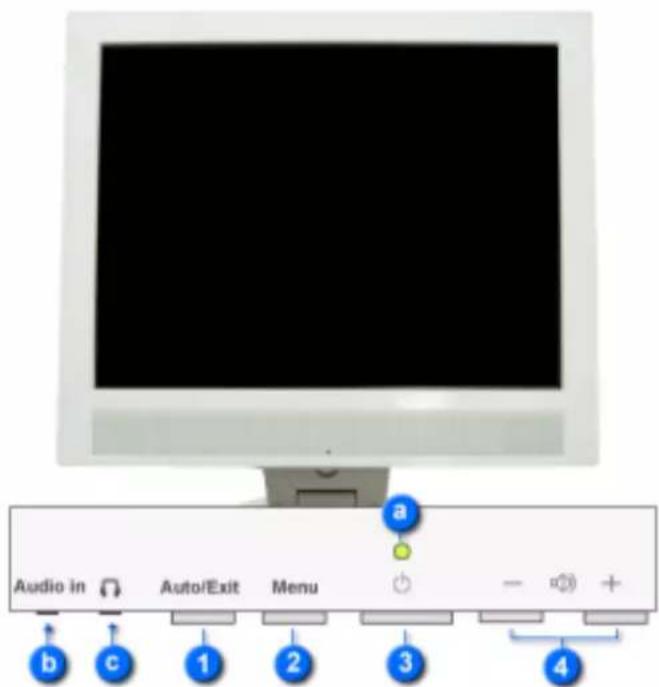

SyncMaster 153B/173BAuspacken Vorderseite Rückseite

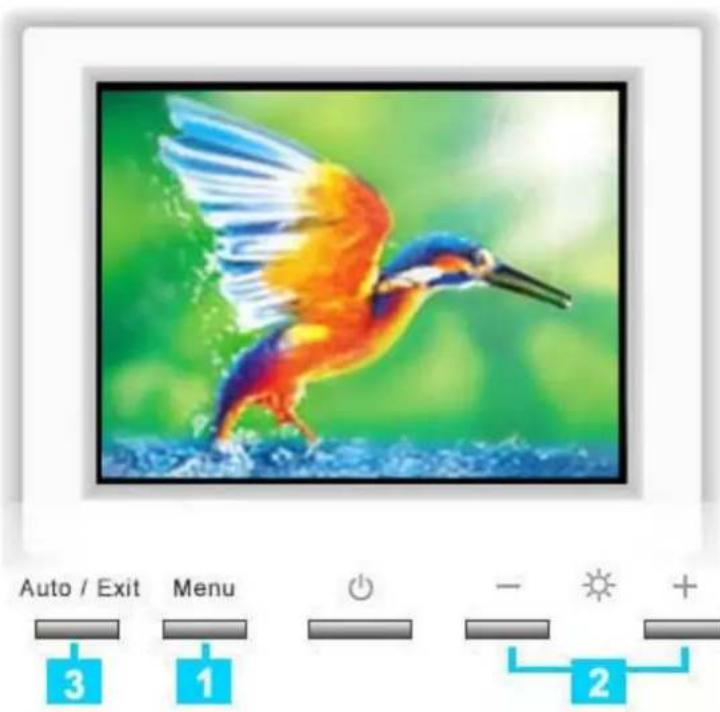

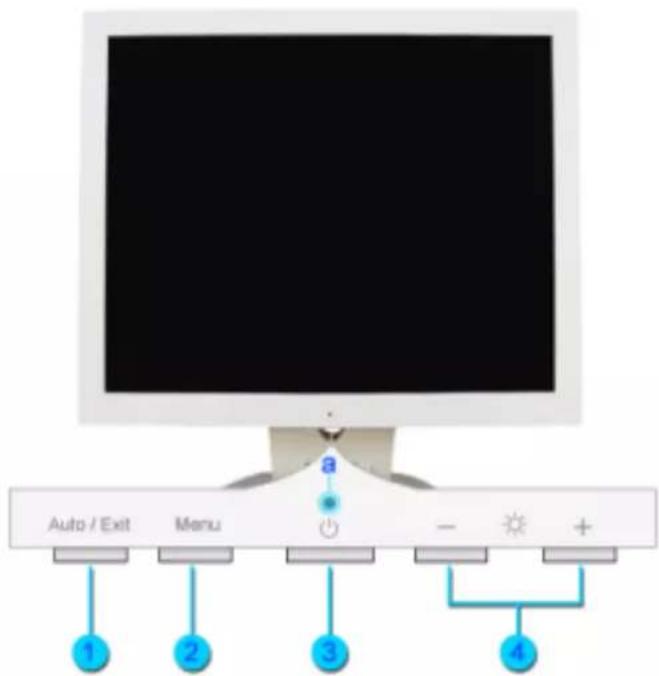

Exit-Taste (Beenden) Mit "Auto" kann der Monitor das eingehende Videosignal selbständig einstellen. / Benutzen Sie diese Taste, um das aktive Menü oder das OSD (On-Screen Display = Anzeige auf dem Bildschirm) zu schließen.

Benutzen Sie diese Taste, um das OSD zu öffnen und eine hervorgehobene Menü-Option zu aktivieren.

Diese Taste dient zum Ein- und Ausschalten des Monitors.

Diese Tasten dienen dazu, Optionen auf dem Menü hervorzuheben und einzustellen. a. Betriebsanzeige Diese zeigt Normal- oder Energiespar-Modus an. Hinweis : Genauere Informationen zur Energiesparfunktion sind im Handbuch unter PowerSaver (Energiesparfunktion) aufgeführt. Um Energie zu sparen, schalten Sie den Monitor ab, wenn Sie ihn nicht benutzen oder wenn Sie Ihren Arbeitsplatz für längere Zeit verlassen. SyncMaster 153V/173V/152V/172V/193V/192VAuspacken Vorderseite Rückseite

Exit-Taste (Beenden) Mit "Auto" kann der Monitor das eingehende Videosignal selbständig einstellen. / Benutzen Sie diese Taste, um das aktive Menü oder das OSD (On-Screen Display = Anzeige auf dem Bildschirm) zu schließen.

Benutzen Sie diese Taste, um das OSD zu öffnen und eine hervorgehobene Menü-Option zu aktivieren.

Diese Taste dient zum Ein- und Ausschalten des Monitors.

Diese Tasten dienen dazu, Optionen auf dem Menü hervorzuheben und einzustellen. a. Betriebsanzeige Diese zeigt Normal- oder Energiespar-Modus an. Hinweis : Genauere Informationen zur Energiesparfunktion sind im Handbuch unter PowerSaver (Energiesparfunktion) aufgeführt. Um Energie zu sparen, schalten Sie den Monitor ab, wenn Sie ihn nicht benutzen oder wenn Sie Ihren Arbeitsplatz für längere Zeit verlassen. SyncMaster 153S/173SAuspacken Vorderseite Rückseite

Exit-Taste (Beenden) Mit "Auto" kann der Monitor das eingehende Videosignal selbständig einstellen. / Benutzen Sie diese Taste, um das aktive Menü oder das OSD (On-Screen Display = Anzeige auf dem Bildschirm) zu schließen.

Benutzen Sie diese Taste, um das OSD zu öffnen und eine hervorgehobene Menü-Option zu aktivieren.

Diese Taste dient zum Ein- und Ausschalten des Monitors.

Diese Tasten dienen dazu, Optionen auf dem Menü hervorzuheben und einzustellen. a. Betriebsanzeige Diese zeigt Normal- oder Energiespar-Modus an. b. Anschlussbuchse für PC-Sound Schließen Sie hier ein Kabel an, um den Ton vom eingebauten Mikrofon zur Soundkarte des Computers zu übertragen c. Kopfhöreranschlussbuchse Hinweis : Genauere Informationen zur Energiesparfunktion sind im Handbuch unter PowerSaver (Energiesparfunktion) aufgeführt. Um Energie zu sparen, schalten Sie den Monitor ab, wenn Sie ihn nicht benutzen oder wenn Sie Ihren Arbeitsplatz für längere Zeit verlassen. SyncMaster 153B/173BAuspacken Vorderseite Rückseite

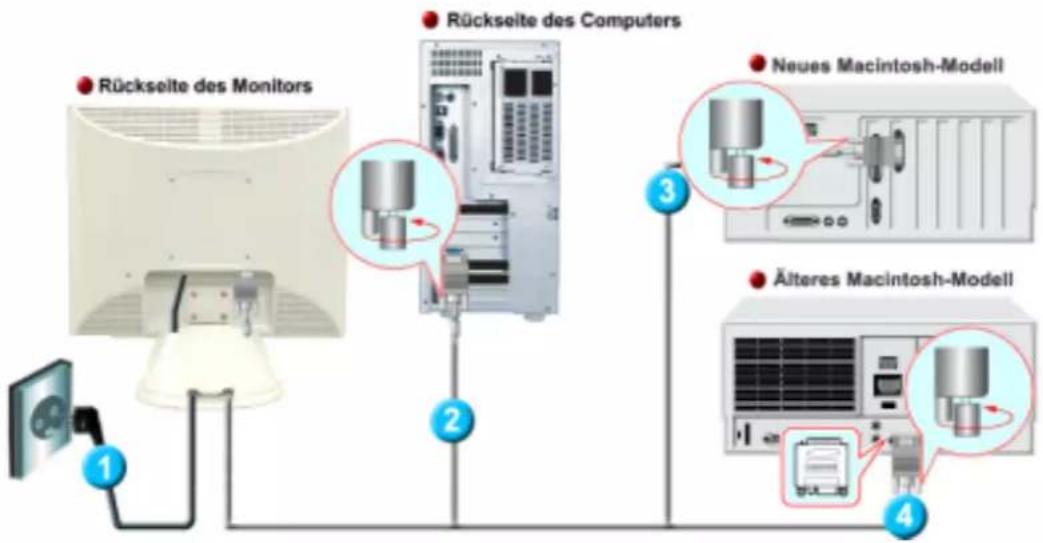

(Die Konfiguration auf der Rückseite des Monitors kann sich von Produkt zu Produkt unterscheiden.)

Schließen Sie das Netzanschlußkabel für den Monitor an die Netzstrombuchse auf der Rückseite des Monitors an.

Verbinden Sie das 15-Pin D-SUB Videosignalkabel mit dem PC- Videostecker auf der Rückseite des Monitors. Hinweis: Beachten Sie die genaueren Informationen zu den Kabelverbindungen unter Anschließen des Monitors. SyncMaster 153V/173V/152V/172V/193V/192VAuspacken Vorderseite Rückseite

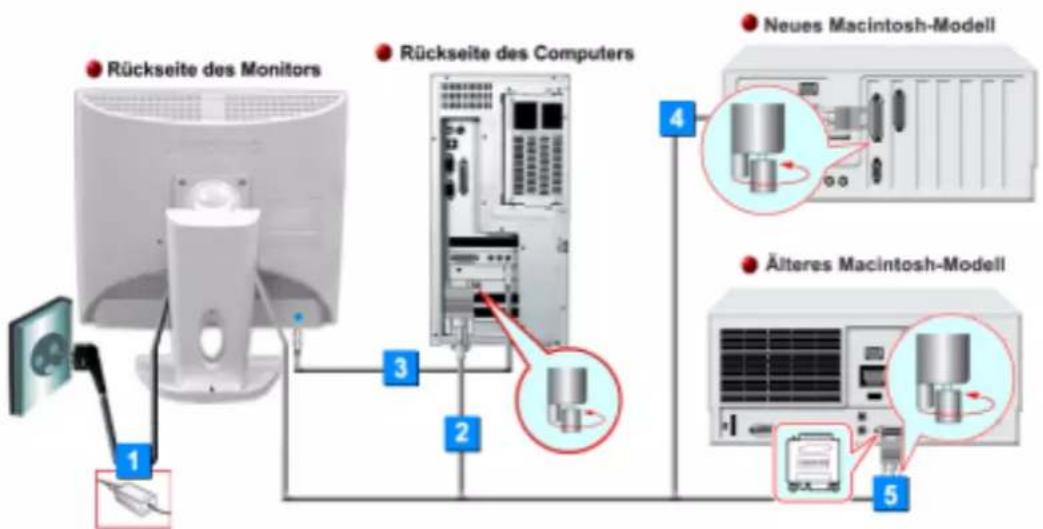

(Die Konfiguration auf der Rückseite des Monitors kann sich von Produkt zu Produkt unterscheiden.)

Schließen Sie das Netzanschlußkabel für den Monitor an die Netzstrombuchse auf der Rückseite des Monitors an.

Verbinden Sie das 15-Pin D-SUB Videosignalkabel mit dem PC- Videostecker auf der Rückseite des Monitors.

Damit der Fuß einrastet, drücken Sie den Knopf unten auf der Fußrückseite. Hinweis: Legen Sie den Monitor stets mit der Bildschirmseite auf eine ebene Fläche (er darf nicht mit dem Fuß aufliegen), bevor Sie den Fuß einrasten lassen. Wird der Knopf gedrückt, während der Monitor mit dem Fuß aufliegt, kann der Monitor kippen oder umfallen und dadurch Personen verletzen und/oder das Gerät beschädigen. Hinweis: Beachten Sie die genaueren Informationen zu den Kabelverbindungen unter Anschließen des Monitors. SyncMaster 153S/173SAuspacken Vorderseite Rückseite

(Die Konfiguration auf der Rückseite des Monitors kann sich von Produkt zu Produkt unterscheiden.)

Schließen Sie das Netzanschlußkabel für den Monitor an die Netzstrombuchse auf der Rückseite des Monitors an.

Verbinden Sie das 15-Pin D-SUB Videosignalkabel mit dem PC- Videostecker auf der Rückseite des Monitors.

Damit der Fuß einrastet, drücken Sie den Knopf unten auf der Fußrückseite. Hinweis: Legen Sie den Monitor stets mit der Bildschirmseite auf eine ebene Fläche (er darf nicht mit dem Fuß aufliegen), bevor Sie den Fuß einrasten lassen. Wird der Knopf gedrückt, während der Monitor mit dem Fuß aufliegt, kann der Monitor kippen oder umfallen und dadurch Personen verletzen und/oder das Gerät beschädigen. Hinweis: Beachten Sie die genaueren Informationen zu den Kabelverbindungen unter Anschließen des Monitors. SyncMaster 153B/173BAnschließen des Monitors Installieren des Monitortreibers Wechseln des Fußes

1. Schließen Sie das Netzanschlußkabel für den Monitor an die Netzstrombuchse auf der

Rückseite des Monitors an. Stecken Sie den Netzstecker des Monitornetzanschlußkabels in eine nahegelegene Steckdose.

2. Verbinden Sie das 15-Pin D-SUB Videosignalkabel mit dem PC-Videostecker auf der Rückseite

3. Schließen Sie den Monitor mit einem D-SUB-Verbindungskabel an den Macintosh-Rechner an.

4. Bei älteren Macintosh-Modellen benötigen Sie für den Anschluss einen spezielles Mac-Adapter.

5. Schalten Sie Computer und Monitor ein. Wenn Ihr Monitor ein Bild zeigt, ist die Installation

damit abgeschlossen. SyncMaster 153V/173V/152V/172V/193V/192VAnschließen des Monitors Installieren des Monitortreibers Wechseln des Fußes

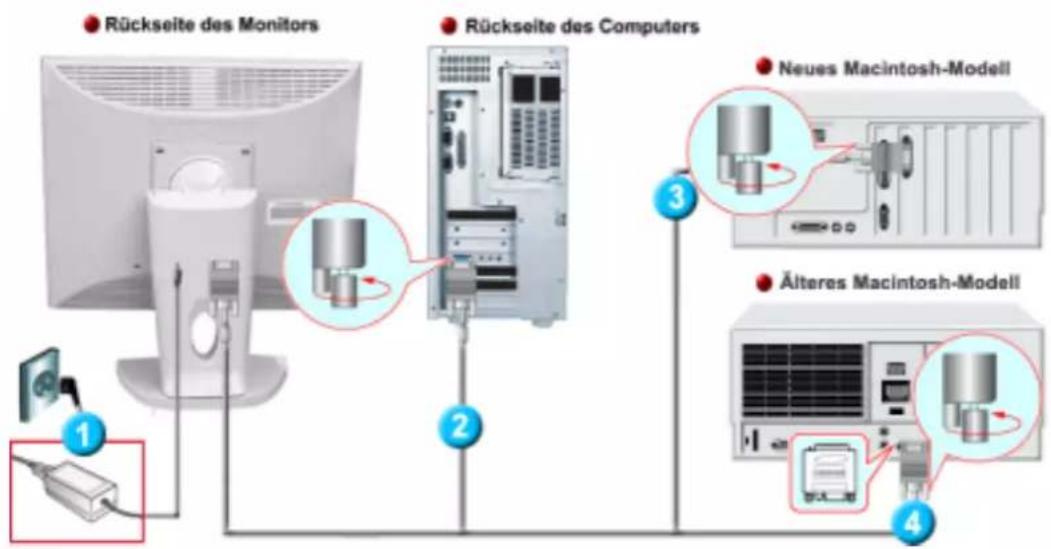

1. Schließen Sie das Gleichstromadapter an die Netzbuchse an der Monitorruckseite an.

Stecken Sie den Netzstecker des Monitornetzanschlußkabels in eine nahegelegene Steckdose.

2. Verbinden Sie das 15-Pin D-SUB Videosignalkabel mit dem PC-Videostecker auf der Rückseite

3. Schließen Sie den Monitor mit einem D-SUB-Verbindungskabel an den Macintosh-Rechner an.

4. Bei älteren Macintosh-Modellen benötigen Sie für den Anschluss einen spezielles Mac-Adapter.

5. Schalten Sie Computer und Monitor ein. Wenn Ihr Monitor ein Bild zeigt, ist die Installation

damit abgeschlossen. SyncMaster 153S/173SAnschließen des Monitors Installieren des Monitortreibers Wechseln des Fußes

1. Schließen Sie das Netzanschlußkabel für den Monitor an die Netzstrombuchse auf der

Rückseite des Monitors an. Stecken Sie den Netzstecker des Monitornetzanschlußkabels in eine nahegelegene Steckdose.

2. Verbinden Sie das 15-Pin D-SUB Videosignalkabel mit dem PC-Videostecker auf der Rückseite

3. Schließen Sie hier ein Kabel an, um den Ton vom eingebauten Mikrofon zur Soundkarte des

Computers zu übertragen

4. Schließen Sie den Monitor mit einem D-SUB-Verbindungskabel an den Macintosh-Rechner an.

5. Bei älteren Macintosh-Modellen benötigen Sie für den Anschluss einen spezielles Mac-Adapter.

6. Schalten Sie Computer und Monitor ein. Wenn Ihr Monitor ein Bild zeigt, ist die Installation

damit abgeschlossen.

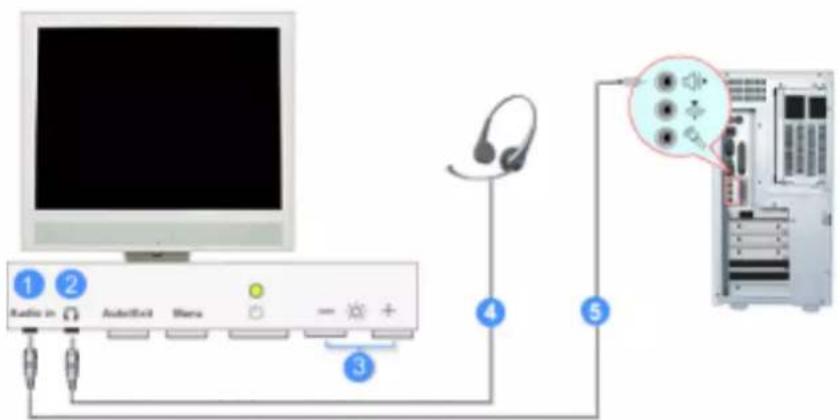

Anschlussbuchse für PC-Sound

fhöreranschlussbuchse

4. Falls sie den sound nur selber hören wollen, schließen sie hier die kopf-hörer an.

5. Schließen sie hier das stereokabel vom eingang an (Soundkarte, Rechner, CD-ROM-

Exécuter " X-Window après avoir installé les autres périphériques.Anschließen des Monitors Installieren des Monitortreibers Wechseln des Fußes Entfernen des Fußes

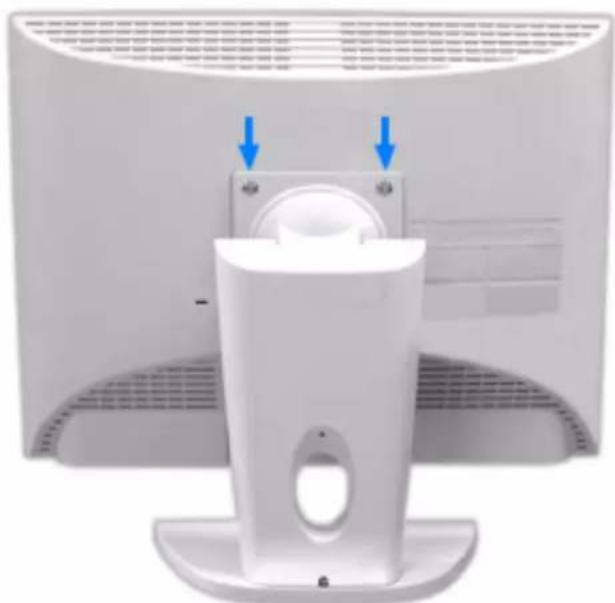

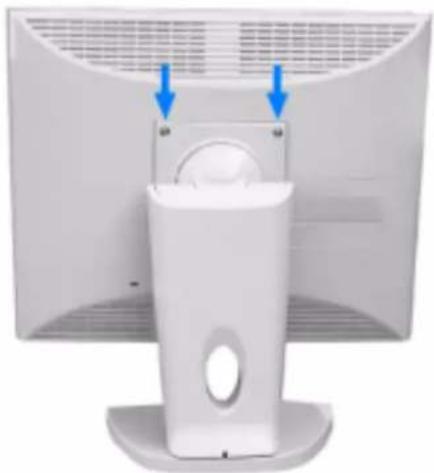

1. Schalten Sie den Monitor aus, und ziehen Sie seinen Netzstecker.

2. Legen Sie den LCD-Monitor mit der Vorderseite nach unten auf eine ebene Fläche, wobei Sie

ein Kissen unterlegen, um den Bildschirm zu schützen.

3. Entfernen Sie die vier Schrauben, und entfernen Sie dann den Fuß vom LCD-Monitor.

Anbringen eines Fußes HINWEIS: An diesen Monitor kann eine 75 mm x 75 mm VESA-kompatible Montagevorrichtung angebracht werden.

1. Montagevorrichtung an der Rückabdeckung

2. Monta-gevorrich-tung

Die Montagevorrichtung mit den Löchern in der Montagevorrichtung an der hinteren Abdeckung ausrichten und mit den vier Schrauben befestigen, die mit dem Arm, der Wandbefestigung oder dem anderen Fuß mitgeliefert wurden. SyncMaster 153S/173SAnschließen des Monitors Installieren des Monitortreibers Wechseln des Fußes Entfernen des Fußes

1. Schalten Sie den Monitor aus, und ziehen Sie seinen Netzstecker.

2. Legen Sie den LCD-Monitor mit der Vorderseite nach unten auf eine ebene Fläche, wobei Sie

ein Kissen unterlegen, um den Bildschirm zu schützen.

3. Entfernen Sie die vier Schrauben, und entfernen Sie dann den Fuß vom LCD-Monitor.

Anbringen eines Fußes HINWEIS: An diesen Monitor kann eine 100 mm x 100 mm VESA-kompatible Montagevorrichtung angebracht werden.

1. Montagevorrichtung an der Rückabdeckung

2. Monta-gevorrich-tung

Die Montagevorrichtung mit den Löchern in der Montagevorrichtung an der hinteren Abdeckung ausrichten und mit den vier Schrauben befestigen, die mit dem Arm, der Wandbefestigung oder dem anderen Fuß mitgeliefert wurden. SyncMaster 153B/173BCheckliste Fragen und Antworten Selbsttestfunktion

Bevor Sie sich an den Kundendienst wenden, versuchen Sie, das Problem anhand der Informationen in diesem Abschnitt selbst zu beheben. Sollten Sie Unterstützung benötigen, rufen Sie bitte die Telefonnummer auf der Garantiekarte oder die Telefonnummer im Auskunftsteil an oder setzen Sie sich mit Ihrem Händler in Verbindung. Symptom Checkliste Lösusng Kein Bild. Ich kann den Monitor nicht einschalten. Ist das Netzkabel richtig angeschlossen? Überprüfen Sie die Netzkabelverbindung und Stromversorgung. Ist auf dem Bildschirm " Keine Verbindung. Signalkabel prüfen " zu sehen? Überprüfen Sie die Signalkabelverbindung. Wenn das Gerät eingeschaltet ist, booten Sie den Computer erneut, um das zuerst erscheinende Bild (den Login- Bildschirm) zu sehen. Wenn das erste Bild (der Login- Bildschirm) erscheint, booten Sie den Computer im geeigneten Modus (dem abgesicherten Modus für Windows ME/XP/2000 ) und ändern Sie dann die Frequenz der Videokarte. (Orientieren Sie sich an den voreingestellten Anzeigemodi.) Hinweis: Wenn das erste Bild (der Login-Bildschirm) nicht erscheint, wenden Sie sich an ein Kundendienstzentrum oder Ihren Händler. Ist auf dem Bildschirm

Videofrequenz zu hoch! " zu sehen? Diese Meldung erscheint, wenn das Signal von der Videokarte die maximale Auflösung und Frequenz übersteigt. Stellen Sie die dem Monitor angemessene maximale Auflösung und Frequenz ein. Es ist kein Bild auf dem Bildschirm. Leuchtet die Betriebsanzeige am Monitor im Abstand von 1 Sekunde auf? Der Monitor befindet sich im Energiesparmodus. Drücken Sie eine Taste auf der Tastatur oder bewegen Sie die Maus, um den Monitor zu aktivieren und das Bild auf dem Bildschirm wiederherzustellen. Ich kann die Anzeige auf dem Bildschirm nicht sehen. Haben Sie das Bildschirmanzeige-(OSD)-Menü gesperrt, um Veränderungen zu vermeiden? Entsperren Sie das OSD, indem Sie die Menütaste mindestens 5 Sekunden gedrückt halten. Die Farben auf dem Bildschirm sind merkwürdig oder nur schwarz und weiß. Zeigt der Bildschirm nur eine Farbe, als ob man durch Cellophanpapier auf den Bildschirm sieht? Überprüfen Sie die Signalkabelverbindung. Vergewissern Sie sich, daß die Videokarte vollständig in ihrenSchlitz eingeführt ist. Sind die Farben auf dem Bildschirm nach der Benutzung eines Programms oder aufgrund eines Zusammenstoßes zwischen Anwendungen merkwürdig geworden? Booten Sie den Computer neu. Wurde die Videokarte richtig eingestellt? Stellen Sie die Videokarte anhand des Videokartenhandbuchs ein. Der Bildschirm ist plötzlich unausgewogen geworden. Haben Sie die Videokarte oder den Treiber geändert? Stellen Sie Position und Größe anhand der Bildschirmanzeige ein. Haben Sie die Auflösung oder Frequenz des Monitors eingestellt? Stellen Sie die Auflösung und Frequenz der Videokarte ein. (Orientieren Sie sich an den voreingestellten Anzeigemodi.) Der Bildschirm kann aufgrund des Videokartensignalzyklusses unausgewogen sein. Stellen Sie die Position anhand der Bildschirmanzeige neu ein. Der Bildschirm ist unscharf oder die Bildschirmanzeige kann nicht eingestellt werden. Haben Sie die Auflösung oder Frequenz des Monitors eingestellt? Stellen Sie die Auflösung und Frequenz der Videokarte ein. (Orientieren Sie sich an den voreingestellten Anzeigemodi.) Die LED blinkt auf, aber es ist kein Bild auf dem Bildschirm. Ist die Frequenz richtig eingestellt, wenn Sie den Anzeigemodus im Menü überprüfen? Stellen Sie die Frequenz anhand des Videokartenhandbuchs und der voreingestellten Anzeigemodi richtig ein. (Die maximale Frequenz im Verhältnis zur Auflösung kann von Produkt zu Produkt unterschiedlich sein.) Auf dem Bildschirm werden nur 16 Farben gezeigt. Die Bildschirmfarben haben sich nach Änderung der Videokarte geändert. Wurden die Windows-Farben richtig eingestellt? Für Windows ME/XP/2000 : Stellen Sie die Farben in der Systemsteuerung

Einstellungen richtig ein. Wurde die Videokarte richtig eingestellt? Stellen Sie die Videokarte anhand des Videokartenhandbuchs ein. Es gibt die folgende Meldung: "Unbekannter Monitor, Plug & Play (VESA DDC)-Monitor gefunden". Haben Sie den Monitortreiber installiert? Installieren Sie den Monitortreiber gemäß der Teiber-Installationsanleitung. Konsultieren Sie das Videokartenhandbuch, um zu sehen, ob die Plug & Play (VESA DDC)-Funktion unterstützt wird. Installieren Sie den Monitortreiber gemäß der Teiber-Installationsanleitung. Überprüfen Sie die folgenden Punkte, wenn es Probleme mit dem Monitor gibt.

1. Überprüfen Sie, ob Netz- und Signalkabel richtig mit dem Computer verbunden sind.

2. Überprüfen Sie, ob der Computer beim Booten mehr als drei Pieptöne verlauten läßt.

(Wenn ja, fordern Sie technische Unterstützung für die Hauptplatine des Computers an.)

3. Wenn Sie eine neue Videokarte installiert haben oder wenn Sie den PC zusammengebaut

haben, überprüfen Sie, ob Sie den Adapter-(Video)-Treiber und den Monitortreiber installierthaben.

4. Überprüfen Sie, ob die Abtastfrequenz des Bildschirms auf 75Hz oder 85Hz eingestellt ist.

(Gehen Sie nicht über 60Hz, wenn Sie die maximale Auflösung verwenden.)

5. Wenn Sie Probleme damit haben, den Adapter-(Video)-Treiber zu installieren, booten Sie den

Computer im abgesicherten Modus, entfernen Sie den Anzeige-Adapter bei

Geräte-Administrator " und dann booten Sie den Computer neu, um den Adapter-(Video)-Treiber erneut zu installieren. Hinweis: Wenn die Probleme wiederholt auftreten, wenden Sie sich an ein autorisiertes Kundendienstzentrum.List à Vérifier Question & Réponse Contrôle du Dispositif d'Autotest

Allgemeine Modellbezeichnung SyncMaster 153V/152V LCD Panel Grösse 15.0 inch diagonal Display Fläche 304,1 (H) x 228,1 (V) Pixel Stufe 0,297 (H) x 0,297 (V) Typ a-si TFT active matrix Standwinkel 140 (H) / 120 (V) Synchronisierung Horizontal 31 ~ 61 kHz Vertikal 56 ~ 75 Hz Anzeigefarbe

Auflösung Optimum Auflösung 1024 x 768@60Hz Maximum Auflösung 1024 x 768@75Hz Eingangssignal, Beendet RGB, Analog 0,7 Vpp positiv bei 75 ohm H-V sync separat, TTL Stufe, positiv oder negativ Maximaler Pixeltakt 80 MHz Spannungsversorgung AC 90 ~ 264 VAC, 60/50 Hz ± 3Hz Signal Kabel 15pin-to-15pin D-sub Kabel, trennbar Stromverbrauch 32W (Maximal) Abmessungen (B x T x H) 353,5 x 57,0 x 280,5 mm (ohne Fuß) 353,5 x 150 x 345,0 mm (nach dem Einklappen des Fußes) Gewicht 3,4kg (mit einfachem Fuß) VESA Feste Schnittstelle 75mm x 75mm (für Gebrauch mit Spezialkomponenten(Arm) Feste hardware.) Ökologisch Berücksichtigung Arbeits Temperatur: 50°F ~ 104°F(10°C ~ 40°C) Feuchtigkeit: 10% ~ 80%, nicht kondensiert Lager Temperatur: -4°F ~113°F (-20°C ~ 45°C) Feuchtigkeit: 5% ~ 95%, nicht kondensiert Plug und Play-KompatibilitätDieser Monitor kann mit jedem Plug & Play-kompatiblen System installiert werden. Die Interaktion von Monitor und Computersystemen bietet die besten Betriebsbedingungen und Monitoreinstellungen. In den meisten Fällen geht die Monitorinstallation automatisch vonstatten, es sei denn, der Benutzer möchte andere Einstellungen wählen. Dot anwendbar Dieses Produkt verfügt über ein TFT-LC-Display, das mit modernster Halbleitertechnologie hergestellt wurde und eine Genauigkeit von 99,999% gewährt. Gelegentlich können rote, grüne, blaue und weiße Bildpunkte hell erscheinen oder es können schwarze Punkte auftreten. Dies ist kein Zeichen für schlechte Qualität oder technische Defekte. z Das TFT-LC-Display dieses Produkts bietet 2.359.296 Bildpunkte. Hinweis: Design und Technische Daten können ohne Ankündigung geändert werden.Allgemeine Energiesparfunktion Voreingestellte Anzeigemodi

Allgemeine Modellbezeichnung SyncMaster 173V/172V LCD Panel Grösse 17,0 inch diagonal Display Fläche 337,92 (H) x 270,336 (V) Pixel Stufe 0,264 (H) x 0,264 (V) Typ a-si TFT active matrix Standwinkel 140 (H) / 120 (V) Synchronisierung Horizontal 31 ~ 81 kHz Vertikal 56 ~ 75 Hz Anzeigefarbe

Auflösung Optimum Auflösung 1280 x 1024@60Hz Maximum Auflösung 1280 x 1024@75Hz Eingangssignal, Beendet RGB, Analog 0,7 Vpp positiv bei 75 ohm Separat H/V sync, Composite, TTL Stufe, positiv oder negativ Maximaler Pixeltakt 135 MHz Spannungsversorgung AC 90 ~ 264 VAC, 60/50 Hz ± 3Hz Signal Kabel 15pin-to-15pin D-sub Kabel, trennbar Stromverbrauch 45W (Maximal) Abmessungen (B x T x H) 382,0 x 61,0 x 319,0 mm (ohne Fuß) 382,0 x 175,0 x 388,0 mm (nach dem Einklappen des Fußes) Gewicht 4,8kg (mit einfachem Fuß) VESA Feste Schnittstelle 100mm x 100mm (für Gebrauch mit Spezialkomponenten(Arm) Feste hardware.) Ökologisch Berücksichtigung Arbeits Temperatur: 50°F ~ 104°F(10°C ~ 40°C) Feuchtigkeit: 10% ~ 80%, nicht kondensiert Lager Temperatur: -4°F ~113°F (-20°C ~ 45°C) Feuchtigkeit: 5% ~ 95%, nicht kondensiert Plug und Play-KompatibilitätDieser Monitor kann mit jedem Plug & Play-kompatiblen System installiert werden. Die Interaktion von Monitor und Computersystemen bietet die besten Betriebsbedingungen und Monitoreinstellungen. In den meisten Fällen geht die Monitorinstallation automatisch vonstatten, es sei denn, der Benutzer möchte andere Einstellungen wählen. Dot anwendbar Dieses Produkt verfügt über ein TFT-LC-Display, das mit modernster Halbleitertechnologie hergestellt wurde und eine Genauigkeit von 99,999% gewährt. Gelegentlich können rote, grüne, blaue und weiße Bildpunkte hell erscheinen oder es können schwarze Punkte auftreten. Dies ist kein Zeichen für schlechte Qualität oder technische Defekte. z Das TFT-LC-Display dieses Produkts bietet 3.932.160 Bildpunkte. Hinweis: Design und Technische Daten können ohne Ankündigung geändert werden.Allgemeine Energiesparfunktion Voreingestellte Anzeigemodi

Allgemeine Modellbezeichnung SyncMaster 193V/192V LCD Panel Grösse 19,0 inch diagonal Display Fläche 376,32 (H) x 301,056 (V) Pixel Stufe 0,294 (H) x 0,294 (V) Typ a-si TFT active matrix Standwinkel 170 (H) / 170 (V) Synchronisierung Horizontal 31 ~ 81 kHz Vertikal 56 ~ 75 Hz Anzeigefarbe

Auflösung Optimum Auflösung 1280 x 1024@60Hz Maximum Auflösung 1280 x 1024@75Hz Eingangssignal, Beendet RGB, Analog 0,7 Vpp positiv bei 75 ohm Separat H/V sync, Composite, TTL Stufe, positiv oder negativ Maximaler Pixeltakt 135 MHz Spannungsversorgung AC 90 ~ 264 VAC, 60/50 Hz ± 3Hz Signal Kabel 15pin-to-15pin D-sub Kabel, trennbar Stromverbrauch 45W (Maximal) Abmessungen (B x T x H) 428,0 x 59,5 x 356,0 mm (ohne Fuß) 428,0 x 204,0 x 433,0 mm (nach dem Einklappen des Fußes) Gewicht 6,7kg (mit einfachem Fuß) VESA Feste Schnittstelle 100mm x 100mm (für Gebrauch mit Spezialkomponenten(Arm) Feste hardware.) Ökologisch Berücksichtigung Arbeits Temperatur: 50°F ~ 104°F(10°C ~ 40°C) Feuchtigkeit: 10% ~ 80%, nicht kondensiert Lager Temperatur: -4°F ~113°F (-20°C ~ 45°C) Feuchtigkeit: 5% ~ 95%, nicht kondensiert Plug und Play-KompatibilitätDieser Monitor kann mit jedem Plug & Play-kompatiblen System installiert werden. Die Interaktion von Monitor und Computersystemen bietet die besten Betriebsbedingungen und Monitoreinstellungen. In den meisten Fällen geht die Monitorinstallation automatisch vonstatten, es sei denn, der Benutzer möchte andere Einstellungen wählen. Dot anwendbar Dieses Produkt verfügt über ein TFT-LC-Display, das mit modernster Halbleitertechnologie hergestellt wurde und eine Genauigkeit von 99,999% gewährt. Gelegentlich können rote, grüne, blaue und weiße Bildpunkte hell erscheinen oder es können schwarze Punkte auftreten. Dies ist kein Zeichen für schlechte Qualität oder technische Defekte. z Das TFT-LC-Display dieses Produkts bietet 3.932.160 Bildpunkte. Hinweis: Design und Technische Daten können ohne Ankündigung geändert werden.Allgemeine Energiesparfunktion Voreingestellte Anzeigemodi

Allgemeine Modellbezeichnung SyncMaster 153S LCD Panel Grösse 15.0 inch diagonal Display Fläche 304,1 (H) x 228,1 (V) Pixel Stufe 0,297 (H) x 0,297 (V) Typ a-si TFT active matrix Standwinkel 140 (H) / 115 (V) Synchronisierung Horizontal 31 ~ 61 kHz Vertikal 56 ~ 75 Hz Anzeigefarbe

Auflösung Optimum Auflösung 1024 x 768@60Hz Maximum Auflösung 1024 x 768@75Hz Eingangssignal, Beendet RGB, Analog 0,7 Vpp positiv bei 75 ohm H-V sync separat, TTL Stufe, positiv oder negativ Maximaler Pixeltakt 80 MHz Spannungsversorgung AC 90 ~ 264 VAC, 60/50 Hz ± 3Hz Signal Kabel 15pin-to-15pin D-sub Kabel, trennbar Stromverbrauch 32W (Maximal) Abmessungen (B x T x H) / Gewicht

353.0 x 152 x 350.0 mm / 3.8kg

VESA Feste Schnittstelle 75mm x 75mm (für Gebrauch mit Spezialkomponenten(Arm) Feste hardware.) Ökologisch Berücksichtigung Arbeits Temperatur: 50°F ~ 104°F(10°C ~ 40°C) Feuchtigkeit: 10% ~ 80%, nicht kondensiert Lager Temperatur: -4°F ~113°F (-20°C ~ 45°C) Feuchtigkeit: 5% ~ 95%, nicht kondensiert Plug und Play-Kompatibilität Dieser Monitor kann mit jedem Plug & Play-kompatiblen System installiert werden. Die Interaktion von Monitor und Computersystemen bietet die besten Betriebsbedingungen und Monitoreinstellungen. In den meisten Fällen geht die Monitorinstallation automatisch vonstatten, es sei denn, der Benutzer möchte andere Einstellungen wählen.Dot anwendbar Dieses Produkt verfügt über ein TFT-LC-Display, das mit modernster Halbleitertechnologie hergestellt wurde und eine Genauigkeit von 99,999% gewährt. Gelegentlich können rote, grüne, blaue und weiße Bildpunkte hell erscheinen oder es können schwarze Punkte auftreten. Dies ist kein Zeichen für schlechte Qualität oder technische Defekte. z Das TFT-LC-Display dieses Produkts bietet 2.359.296 Bildpunkte. Hinweis: Design und Technische Daten können ohne Ankündigung geändert werden.Allgemeine Energiesparfunktion Voreingestellte Anzeigemodi

Allgemeine Modellbezeichnung SyncMaster 173S LCD Panel Grösse 17,0 inch diagonal Display Fläche 337,92 (H) x 270,336 (V) Pixel Stufe 0,264 (H) x 0,264 (V) Typ a-si TFT active matrix Standwinkel 140 (H) / 120 (V) Synchronisierung Horizontal 31 ~ 81 kHz Vertikal 56 ~ 75 Hz Anzeigefarbe

Auflösung Optimum Auflösung 1280 x 1024@60Hz Maximum Auflösung 1280 x 1024@75Hz Eingangssignal, Beendet RGB, Analog 0,7 Vpp positiv bei 75 ohm Separat H/V sync, Composite, TTL Stufe, positiv oder negativ Maximaler Pixeltakt 135 MHz Spannungsversorgung AC 90 ~ 264 VAC, 60/50 Hz ± 3Hz Signal Kabel 15pin-to-15pin D-sub Kabel, trennbar Stromverbrauch 40W (Maximal) Abmessungen (B x T x H) / Gewicht

382.0 x 177.0 x 392.5 mm / 5,1kg

VESA Feste Schnittstelle 75mm x 75mm (für Gebrauch mit Spezialkomponenten(Arm) Feste hardware.) Ökologisch Berücksichtigung Arbeits Temperatur: 50°F ~ 104°F(10°C ~ 40°C) Feuchtigkeit: 10% ~ 80%, nicht kondensiert Lager Temperatur: -4°F ~113°F (-20°C ~ 45°C) Feuchtigkeit: 5% ~ 95%, nicht kondensiert Plug und Play-Kompatibilität Dieser Monitor kann mit jedem Plug & Play-kompatiblen System installiert werden. Die Interaktion von Monitor und Computersystemen bietet die besten Betriebsbedingungen und Monitoreinstellungen. In den meisten Fällen geht die Monitorinstallation automatisch vonstatten, essei denn, der Benutzer möchte andere Einstellungen wählen. Dot anwendbar Dieses Produkt verfügt über ein TFT-LC-Display, das mit modernster Halbleitertechnologie hergestellt wurde und eine Genauigkeit von 99,999% gewährt. Gelegentlich können rote, grüne, blaue und weiße Bildpunkte hell erscheinen oder es können schwarze Punkte auftreten. Dies ist kein Zeichen für schlechte Qualität oder technische Defekte. z Das TFT-LC-Display dieses Produkts bietet 3.932.160 Bildpunkte. Hinweis: Design und Technische Daten können ohne Ankündigung geändert werden.Allgemeine Energiesparfunktion Voreingestellte Anzeigemodi

Allgemeine Modellbezeichnung SyncMaster 153B LCD Panel Grösse 15.0 inch diagonal Display Fläche 304,1 (H) x 228,1 (V) Pixel Stufe 0,297 (H) x 0,297 (V) Typ a-si TFT active matrix Standwinkel 140 (H) / 115 (V) Synchronisierung Horizontal 31 ~ 61 kHz Vertikal 56 ~ 75 Hz Anzeigefarbe

Auflösung Optimum Auflösung 1024 x 768@60Hz Maximum Auflösung 1024 x 768@75Hz Eingangssignal, Beendet RGB, Analog 0,7 Vpp positiv bei 75 ohm H-V sync separat, TTL Stufe, positiv oder negativ Maximaler Pixeltakt 80 MHz Spannungsversorgung AC 90 ~ 264 VAC, 60/50 Hz ± 3Hz Signal Kabel 15pin-to-15pin D-sub Kabel, trennbar Stromverbrauch 36W (Maximal) Abmessungen (B x T x H) / Gewicht

353.9 x 152 x 360.0 mm / 3.8kg

VESA Feste Schnittstelle 75mm x 75mm (für Gebrauch mit Spezialkomponenten(Arm) Feste hardware.) Ökologisch Berücksichtigung Arbeits Temperatur: 50°F ~ 104°F(10°C ~ 40°C) Feuchtigkeit: 10% ~ 80%, nicht kondensiert Lager Temperatur: -4°F ~113°F (-20°C ~ 45°C) Feuchtigkeit: 5% ~ 95%, nicht kondensiert Plug und Play-Kompatibilität Dieser Monitor kann mit jedem Plug & Play-kompatiblen System installiert werden. Die Interaktion von Monitor und Computersystemen bietet die besten Betriebsbedingungen und Monitoreinstellungen. In den meisten Fällen geht die Monitorinstallation automatisch vonstatten, es sei denn, der Benutzer möchte andere Einstellungen wählen.Dot anwendbar Dieses Produkt verfügt über ein TFT-LC-Display, das mit modernster Halbleitertechnologie hergestellt wurde und eine Genauigkeit von 99,999% gewährt. Gelegentlich können rote, grüne, blaue und weiße Bildpunkte hell erscheinen oder es können schwarze Punkte auftreten. Dies ist kein Zeichen für schlechte Qualität oder technische Defekte. z Das TFT-LC-Display dieses Produkts bietet 2.359.296 Bildpunkte. Hinweis: Design und Technische Daten können ohne Ankündigung geändert werden.Allgemeine Energiesparfunktion Voreingestellte Anzeigemodi

Allgemeine Modellbezeichnung SyncMaster 173B LCD Panel Grösse 17,0 inch diagonal Display Fläche 337,92 (H) x 270,336 (V) Pixel Stufe 0,264 (H) x 0,264 (V) Typ a-si TFT active matrix Standwinkel 140 (H) / 120 (V) Synchronisierung Horizontal 31 ~ 81 kHz Vertikal 56 ~ 75 Hz Anzeigefarbe

Auflösung Optimum Auflösung 1280 x 1024@60Hz Maximum Auflösung 1280 x 1024@75Hz Eingangssignal, Beendet RGB, Analog 0,7 Vpp positiv bei 75 ohm Separat H/V sync, Composite, TTL Stufe, positiv oder negativ Maximaler Pixeltakt 135 MHz Spannungsversorgung AC 90 ~ 264 VAC, 60/50 Hz ± 3Hz Signal Kabel 15pin-to-15pin D-sub Kabel, trennbar Stromverbrauch 42W (Maximal) Abmessungen (B x T x H) / Gewicht

382.0 x 177.0 x 435.0 mm / 4,9kg

VESA Feste Schnittstelle 75mm x 75mm (für Gebrauch mit Spezialkomponenten(Arm) Feste hardware.) Ökologisch Berücksichtigung Arbeits Temperatur: 50°F ~ 104°F(10°C ~ 40°C) Feuchtigkeit: 10% ~ 80%, nicht kondensiert Lager Temperatur: -4°F ~113°F (-20°C ~ 45°C) Feuchtigkeit: 5% ~ 95%, nicht kondensiert Plug und Play-Kompatibilität Dieser Monitor kann mit jedem Plug & Play-kompatiblen System installiert werden. Die Interaktion von Monitor und Computersystemen bietet die besten Betriebsbedingungen und Monitoreinstellungen. In den meisten Fällen geht die Monitorinstallation automatisch vonstatten, essei denn, der Benutzer möchte andere Einstellungen wählen. Dot anwendbar Dieses Produkt verfügt über ein TFT-LC-Display, das mit modernster Halbleitertechnologie hergestellt wurde und eine Genauigkeit von 99,999% gewährt. Gelegentlich können rote, grüne, blaue und weiße Bildpunkte hell erscheinen oder es können schwarze Punkte auftreten. Dies ist kein Zeichen für schlechte Qualität oder technische Defekte. z Das TFT-LC-Display dieses Produkts bietet 3.932.160 Bildpunkte. Hinweis: Design und Technische Daten können ohne Ankündigung geändert werden.Allgemeine Energiesparfunktion Voreingestellte Anzeigemodi

Dieser Monitor verfügt über ein integriertes Strommanagementsystem mit der Bezeichnung PowerSaver. Dieses System spart Energie, indem es Ihren Monitor in einen Modus mit einer niedrigeren Leistungsaufnahme schaltet, wenn er über einen bestimmten Zeitraum nicht benutzt wird. Der Monitor kehrt automatisch in den normalen Betriebszustand zurück, wenn Sie die Maus des Computers bewegen oder eine Taste auf der Tastatur drücken. Um Energie zu sparen, schalten Sie Ihren Monitor aus, wenn er nicht benutzt wird oder wenn Sie Ihren Arbeitsplatz für längere Zeit verlassen. Das PowerSaver-System arbeitet mit einer VESA DPMS-kompatiblen, in Ihrem Computer installierten Videokarte. Zur Einstellung dieser Funktion verwenden Sie ein in Ihrem Computer installiertes Software-Dienstprogramm. Status Normalbetrieb Stromsparmodus EPA/ENERGY 2000 Stromanschluß aus (110Vac) Betriebsanzeige Grün Grün, blinkt Schwarz Stromverbrauch Unter 32W Unter 2W Unter 1W Dieser Monitor entspricht dem EPA ENERGY STAR

und ENERGY2000-Standard, wenn er mit einem Computer mit VESA DPMS-Funktionalität eingesetzt wird. Als E NERGY

-Partner hat SAMSUNG festgestellt, daß dieses Produkt die

-Richtlinien für Energieeffizienz erfüllt. SyncMaster 153V/152V/153SAllgemeine Energiesparfunktion Voreingestellte Anzeigemodi

Dieser Monitor verfügt über ein integriertes Strommanagementsystem mit der Bezeichnung PowerSaver. Dieses System spart Energie, indem es Ihren Monitor in einen Modus mit einer niedrigeren Leistungsaufnahme schaltet, wenn er über einen bestimmten Zeitraum nicht benutzt wird. Der Monitor kehrt automatisch in den normalen Betriebszustand zurück, wenn Sie die Maus des Computers bewegen oder eine Taste auf der Tastatur drücken. Um Energie zu sparen, schalten Sie Ihren Monitor aus, wenn er nicht benutzt wird oder wenn Sie Ihren Arbeitsplatz für längere Zeit verlassen. Das PowerSaver-System arbeitet mit einer VESA DPMS-kompatiblen, in Ihrem Computer installierten Videokarte. Zur Einstellung dieser Funktion verwenden Sie ein in Ihrem Computer installiertes Software-Dienstprogramm. Status Normalbetrieb Stromsparmodus EPA/ENERGY 2000 Stromanschluß aus (110Vac) Betriebsanzeige Grün Grün, blinkt Schwarz Stromverbrauch Unter 36.0W Unter 2W Unter 1W Dieser Monitor entspricht dem EPA ENERGY STAR

und ENERGY2000-Standard, wenn er mit einem Computer mit VESA DPMS-Funktionalität eingesetzt wird. Als E NERGY

-Partner hat SAMSUNG festgestellt, daß dieses Produkt die

-Richtlinien für Energieeffizienz erfüllt. SyncMaster 153BAllgemeine Energiesparfunktion Voreingestellte Anzeigemodi

Dieser Monitor verfügt über ein integriertes Strommanagementsystem mit der Bezeichnung PowerSaver. Dieses System spart Energie, indem es Ihren Monitor in einen Modus mit einer niedrigeren Leistungsaufnahme schaltet, wenn er über einen bestimmten Zeitraum nicht benutzt wird. Der Monitor kehrt automatisch in den normalen Betriebszustand zurück, wenn Sie die Maus des Computers bewegen oder eine Taste auf der Tastatur drücken. Um Energie zu sparen, schalten Sie Ihren Monitor aus, wenn er nicht benutzt wird oder wenn Sie Ihren Arbeitsplatz für längere Zeit verlassen. Das PowerSaver-System arbeitet mit einer VESA DPMS-kompatiblen, in Ihrem Computer installierten Videokarte. Zur Einstellung dieser Funktion verwenden Sie ein in Ihrem Computer installiertes Software-Dienstprogramm. Status Normalbetrieb Stromsparmodus EPA/ENERGY 2000 Stromanschluß aus Betriebsanzeige Grün Grün, blinkt Schwarz Stromverbrauch Unter 40.0W Unter 2W Unter 1W Dieser Monitor entspricht dem EPA ENERGY STAR

und ENERGY2000-Standard, wenn er mit einem Computer mit VESA DPMS-Funktionalität eingesetzt wird. Als E NERGY

-Partner hat SAMSUNG festgestellt, daß dieses Produkt die

-Richtlinien für Energieeffizienz erfüllt. SyncMaster 173V/172V/173SAllgemeine Energiesparfunktion Voreingestellte Anzeigemodi

Dieser Monitor verfügt über ein integriertes Strommanagementsystem mit der Bezeichnung PowerSaver. Dieses System spart Energie, indem es Ihren Monitor in einen Modus mit einer niedrigeren Leistungsaufnahme schaltet, wenn er über einen bestimmten Zeitraum nicht benutzt wird. Der Monitor kehrt automatisch in den normalen Betriebszustand zurück, wenn Sie die Maus des Computers bewegen oder eine Taste auf der Tastatur drücken. Um Energie zu sparen, schalten Sie Ihren Monitor aus, wenn er nicht benutzt wird oder wenn Sie Ihren Arbeitsplatz für längere Zeit verlassen. Das PowerSaver-System arbeitet mit einer VESA DPMS-kompatiblen, in Ihrem Computer installierten Videokarte. Zur Einstellung dieser Funktion verwenden Sie ein in Ihrem Computer installiertes Software-Dienstprogramm. Status Normalbetrieb Stromsparmodus EPA/ENERGY 2000 Stromanschluß aus Betriebsanzeige Grün Grün, blinkt Schwarz Stromverbrauch Max 42.0W Unter 2W Unter 1W Dieser Monitor entspricht dem EPA ENERGY STAR

und ENERGY2000-Standard, wenn er mit einem Computer mit VESA DPMS-Funktionalität eingesetzt wird. Als E NERGY

-Partner hat SAMSUNG festgestellt, daß dieses Produkt die

-Richtlinien für Energieeffizienz erfüllt. SyncMaster 173BAllgemeine Energiesparfunktion Voreingestellte Anzeigemodi

Dieser Monitor verfügt über ein integriertes Strommanagementsystem mit der Bezeichnung PowerSaver. Dieses System spart Energie, indem es Ihren Monitor in einen Modus mit einer niedrigeren Leistungsaufnahme schaltet, wenn er über einen bestimmten Zeitraum nicht benutzt wird. Der Monitor kehrt automatisch in den normalen Betriebszustand zurück, wenn Sie die Maus des Computers bewegen oder eine Taste auf der Tastatur drücken. Um Energie zu sparen, schalten Sie Ihren Monitor aus, wenn er nicht benutzt wird oder wenn Sie Ihren Arbeitsplatz für längere Zeit verlassen. Das PowerSaver-System arbeitet mit einer VESA DPMS-kompatiblen, in Ihrem Computer installierten Videokarte. Zur Einstellung dieser Funktion verwenden Sie ein in Ihrem Computer installiertes Software-Dienstprogramm. Status Normalbetrieb Stromsparmodus EPA/ENERGY 2000 Stromanschluß aus Betriebsanzeige Grün Grün, blinkt Schwarz Stromverbrauch Unter 45.0W Unter 2W Unter 1W Dieser Monitor entspricht dem EPA ENERGY STAR

und ENERGY2000-Standard, wenn er mit einem Computer mit VESA DPMS-Funktionalität eingesetzt wird. Als E NERGY

-Partner hat SAMSUNG festgestellt, daß dieses Produkt die

-Richtlinien für Energieeffizienz erfüllt. SyncMaster 193V/192VAllgemeine Energiesparfunktion Voreingestellte Anzeigemodi

Wenn das vom Computer übermittelte Signal dasselbe ist wie die folgenden voreingestellten Anzeigemodi, dann wird der Bildschirm automatisch eingestellt. Wenn sich jedoch das Signal davon unterscheidet, könnte das Bild auf dem Bildschirm verschwinden, während die Betriebsanzeige-LED leuchtet. Sehen Sie im Videokartenhandbuch nach und stellen Sie den Bildschirm folgendermaßen ein: Tabelle 1. Voreingestellte Anzeigemodi Anzeigemodus Horizontalfrequenz (kHz) Vertikalfrequenz (Hz) Pixeltakt (MHz) Sync-Polarität (H/V) IBM, 640 x 350 31,469 70,086 25,175 +/- IBM, 640 x 480 31,469 59,940 25,175 -/- IBM, 720 x 400 31,469 70,087 28,322 -/+ VESA, 640 x 480 37,500 75,000 31,500 -/- VESA, 640 x 480 37,861 72,809 31,500 -/- VESA, 800 x 600 35,156 56,250 36,000 +,-/+,- VESA, 800 x 600 37,879 60,317 40,000 +/+ VESA, 800 x 600 46,875 75,000 49,500 +/+ VESA, 800 x 600 48,077 72,188 50,000 +/+ VESA, 1024 x 768 48,363 60,004 65,000 -/- VESA, 1024 x 768 56,476 70,069 75,000 -/- VESA, 1024 x 768 60,023 75,029 78,750 +/+ Horizontalfrequenz Die Zeit, die dazu benötigt wird eine Zeile abzutasten, die den rechten Bildschirmrand horizontal mit dem linken verbindet, wird Horizontalzyklus genannt, und der Bruch dieses Horizontalzykluswertes nennt sich Horizontalfrequenz. Einheit: kHz Vertikalfrequenz Wie eine Leuchtstofflampe muß der Bildschirm dasselbe Bild viele Male pro Sekunde wiederholen, um dem Benutzer ein Bild anzuzeigen. Die Frequenz dieser Wiederholung wird Vertikalfrequenz oder Auffrischrate genannt. Einheit: Hz SyncMaster 153V/152VAllgemeine Energiesparfunktion Voreingestellte Anzeigemodi

Wenn das vom Computer übermittelte Signal dasselbe ist wie die folgenden voreingestellten Anzeigemodi, dann wird der Bildschirm automatisch eingestellt. Wenn sich jedoch das Signal davon unterscheidet, könnte das Bild auf dem Bildschirm verschwinden, während die Betriebsanzeige-LED leuchtet. Sehen Sie im Videokartenhandbuch nach und stellen Sie den Bildschirm folgendermaßen ein: Tabelle 1. Voreingestellte Anzeigemodi Anzeigemodus Horizontalfrequenz (kHz) Vertikalfrequenz (Hz) Pixeltakt (MHz) Sync-Polarität (H/V) IBM, 640 x 350 31,469 70,086 25,175 +/- IBM, 640 x 480 31,469 59,940 25,175 -/- IBM, 720 x 400 31,469 70,087 28,322 -/+ VESA, 640 x 480 37,500 75,000 31,500 -/- VESA, 640 x 480 37,861 72,809 31,500 -/- MAC., 640 x 480 35,000 66,667 30,240 -/- MAC., 832 x 624 49,726 74,551 57,284 -/- VESA, 800 x 600 35,156 56,250 36,000 +,-/+,- VESA, 800 x 600 37,879 60,317 40,000 +/+ VESA, 800 x 600 46,875 75,000 49,500 +/+ VESA, 800 x 600 48,077 72,188 50,000 +/+ VESA, 1024 x 768 48,363 60,004 65,000 -/- VESA, 1024 x 768 56,476 70,069 75,000 -/- VESA, 1024 x 768 60,023 75,029 78,750 +/+ VESA, 1280 x 1024 63,981 60,020 108,00 +/+ VESA, 1280 x 1024 79,976 75,025 135,00 +/+ Horizontalfrequenz Die Zeit, die dazu benötigt wird eine Zeile abzutasten, die den rechten Bildschirmrand horizontal mit dem linken verbindet, wird Horizontalzyklus genannt, und der Bruch dieses Horizontalzykluswertes nennt sich Horizontalfrequenz. Einheit: kHz Vertikalfrequenz Wie eine Leuchtstofflampe muß der Bildschirm dasselbe Bild viele Male pro Sekunde wiederholen, um dem Benutzer ein Bild anzuzeigen. Die Frequenz dieser Wiederholung wird Vertikalfrequenz oder Auffrischrate genannt. Einheit: Hz SyncMaster 173V/172V/193V/192VAllgemeine Energiesparfunktion Voreingestellte Anzeigemodi

Wenn das vom Computer übermittelte Signal dasselbe ist wie die folgenden voreingestellten Anzeigemodi, dann wird der Bildschirm automatisch eingestellt. Wenn sich jedoch das Signal davon unterscheidet, könnte das Bild auf dem Bildschirm verschwinden, während die Betriebsanzeige-LED leuchtet. Sehen Sie im Videokartenhandbuch nach und stellen Sie den Bildschirm folgendermaßen ein: Tabelle 1. Voreingestellte Anzeigemodi Anzeigemodus Horizontalfrequenz (kHz) Vertikalfrequenz (Hz) Pixeltakt (MHz) Sync-Polarität (H/V) IBM, 640 x 350 31,469 70,086 25,175 +/- IBM, 640 x 480 31,469 59,940 25,175 -/- IBM, 720 x 400 31,469 70,087 28,322 -/+ MAC, 640 x 480 35,000 66,667 30,240 -/- MAC, 832 x 624 49,726 74,551 57,284 -/- VESA, 640 x 480 37,500 75,000 31,500 -/- VESA, 640 x 480 37,861 72,809 31,500 -/- VESA, 800 x 600 35,156 56,250 36,000 +,-/+,- VESA, 800 x 600 37,879 60,317 40,000 +/+ VESA, 800 x 600 46,875 75,000 49,500 +/+ VESA, 800 x 600 48,077 72,188 50,000 +/+ VESA, 1024 x 768 48,363 60,004 65,000 -/- VESA, 1024 x 768 56,476 70,069 75,000 -/- VESA, 1024 x 768 60,023 75,029 78,750 +/+ Horizontalfrequenz Die Zeit, die dazu benötigt wird eine Zeile abzutasten, die den rechten Bildschirmrand horizontal mit dem linken verbindet, wird Horizontalzyklus genannt, und der Bruch dieses Horizontalzykluswertes nennt sich Horizontalfrequenz. Einheit: kHz Vertikalfrequenz Wie eine Leuchtstofflampe muß der Bildschirm dasselbe Bild viele Male pro Sekunde wiederholen, um dem Benutzer ein Bild anzuzeigen. Die Frequenz dieser Wiederholung wird Vertikalfrequenz oder Auffrischrate genannt. Einheit: Hz SyncMaster 153S/153BAllgemeine Energiesparfunktion Voreingestellte Anzeigemodi

Wenn das vom Computer übermittelte Signal dasselbe ist wie die folgenden voreingestellten Anzeigemodi, dann wird der Bildschirm automatisch eingestellt. Wenn sich jedoch das Signal davon unterscheidet, könnte das Bild auf dem Bildschirm verschwinden, während die Betriebsanzeige-LED leuchtet. Sehen Sie im Videokartenhandbuch nach und stellen Sie den Bildschirm folgendermaßen ein: Tabelle 1. Voreingestellte Anzeigemodi Anzeigemodus Horizontalfrequenz (kHz) Vertikalfrequenz (Hz) Pixeltakt (MHz) Sync-Polarität (H/V) IBM, 640 x 350 31,469 70,086 25,175 +/- IBM, 640 x 480 31,469 59,940 25,175 -/- IBM, 720 x 400 31,469 70,087 28,322 -/+ MAC, 640 x 480 35,000 66,667 30,240 -/- MAC, 832 x 624 49,726 74,551 57,284 -/- VESA, 640 x 480 37,500 75,000 31,500 -/- VESA, 640 x 480 37,861 72,809 31,500 -/- VESA, 800 x 600 35,156 56,250 36,000 +,-/+,- VESA, 800 x 600 37,879 60,317 40,000 +/+ VESA, 800 x 600 46,875 75,000 49,500 +/+ VESA, 800 x 600 48,077 72,188 50,000 +/+ VESA, 1024 x 768 48,363 60,004 65,000 -/- VESA, 1024 x 768 56,476 70,069 75,000 -/- VESA, 1024 x 768 60,023 75,029 78,750 +/+ VESA, 1280 x 1024 63,981 60,020 108,00 +/+ VESA, 1280 x 1024 79,976 75,025 135,00 +/+ SUN, 1280 x 1024 81,129 76,106 135,00 -/- Horizontalfrequenz Die Zeit, die dazu benötigt wird eine Zeile abzutasten, die den rechten Bildschirmrand horizontal mit dem linken verbindet, wird Horizontalzyklus genannt, und der Bruch dieses Horizontalzykluswertes nennt sich Horizontalfrequenz. Einheit: kHz Vertikalfrequenz Wie eine Leuchtstofflampe muß der Bildschirm dasselbe Bild viele Male pro Sekunde wiederholen, um dem Benutzer ein Bild anzuzeigen. Die Frequenz dieser Wiederholung wird Vertikalfrequenz oder Auffrischrate genannt. Einheit: Hz SyncMaster 173S/173BService Terme Regulatory Couleur naturelle Pour un affichage meilleur Autorité
