BEDIENUNGSANLEITUNG Akoya P7632 MD 99444 MEDION

22. Technische gegeven

99444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 15199444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 151 24.11.2014 09:26:2024.11.2014 09:26:20152 von 222 Persönliches Notieren Sie zu Ihrem Eigentumsnachweis: Seriennummer ................................................ Kaufdatum ................................................ Kaufort ................................................ Die Seriennummer Ihres Notebooks finden Sie auf der Unterseite des Notebooks. Übertragen Sie die Nummer ggf. auch in Ihre Garantieunterlagen. Zielgruppe Diese Bedienungsanleitung richtet sich an Erstanwender sowie an fortgeschrittene Benutzer. Ungeachtet der möglichen professionellen Nutzung, ist das Notebook für den Betrieb in einem Privathaushalt konzipiert. Die vielfältigen Anwendungsmög- lichkeiten stehen der ganzen Familie zur Verfügung. Qualität Wir haben bei der Wahl der Komponenten unser Augenmerk auf hohe Funktiona- lität, einfache Handhabung, Sicherheit und Zuverlässigkeit gelegt. Durch ein aus- gewogenes Hard- und Softwarekonzept können wir Ihnen ein zukunftsweisendes Notebook präsentieren, das Ihnen viel Freude bei der Arbeit und in der Freizeit be- reiten wird. Wir bedanken uns für Ihr Vertrauen in unsere Produkte und freuen uns, Sie als neuen Kunden begrüßen zu können. Warenzeichen:MS-DOS

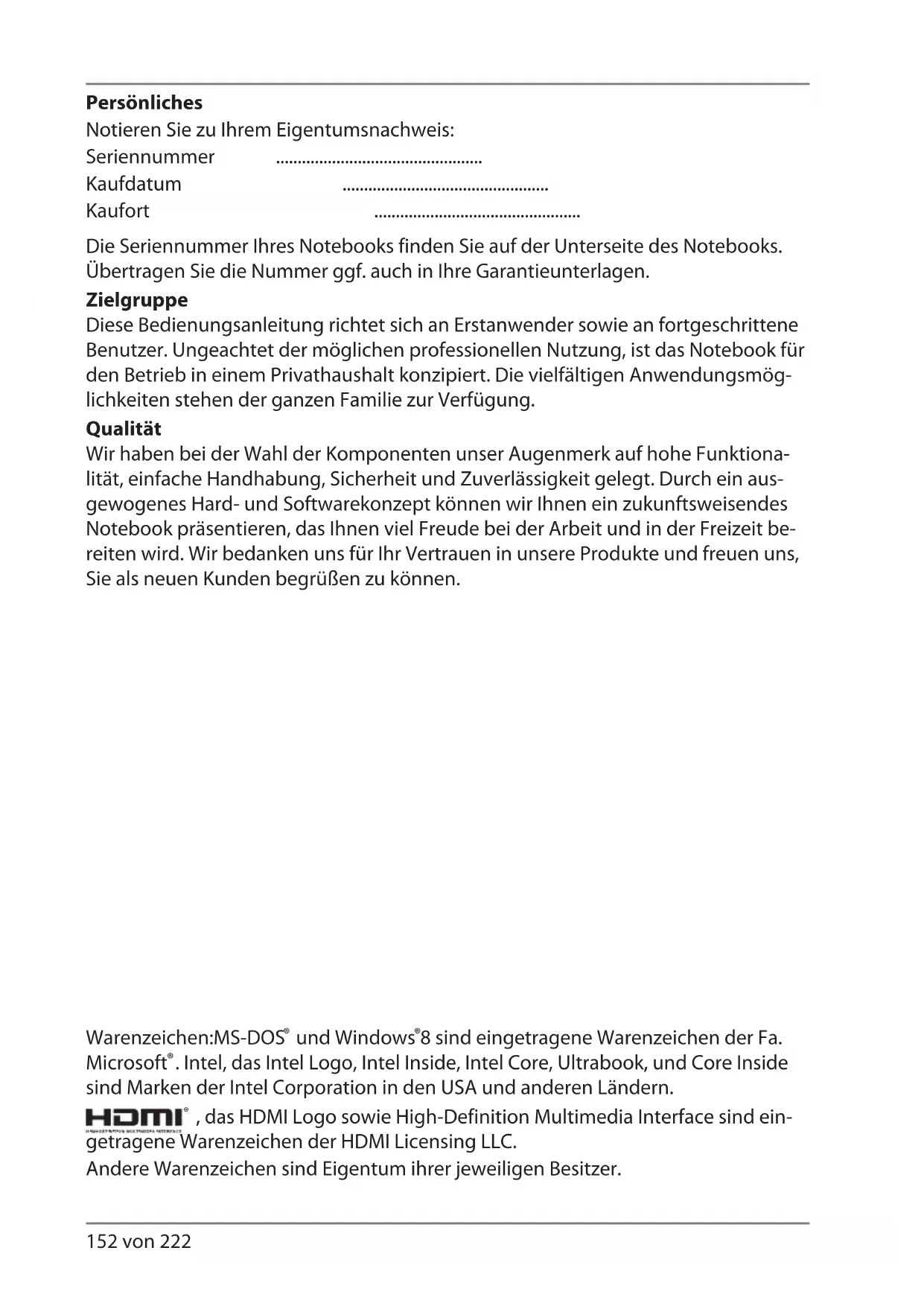

8 sind eingetragene Warenzeichen der Fa. Microsoft

. Intel, das Intel Logo, Intel Inside, Intel Core, Ultrabook, und Core Inside sind Marken der Intel Corporation in den USA und anderen Ländern.

, das HDMI Logo sowie High-Definition Multimedia Interface sind ein- getragene Warenzeichen der HDMI Licensing LLC. Andere Warenzeichen sind Eigentum ihrer jeweiligen Besitzer. 99444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 15299444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 152 24.11.2014 09:26:2124.11.2014 09:26:21153 von 222

1. Zu dieser Anleitung

Lesen Sie vor der ersten Inbetriebnahme diese Bedienungsanleitung gründlich durch und befolgen Sie unbedingt die Sicherheitshinweise! Alle Tätigkeiten an und mit diesem Gerät dürfen nur soweit ausgeführt werden, wie sie in dieser Bedienungsanleitung beschrieben sind. Bewahren Sie diese Bedienungsanleitung für den weiteren Gebrauch auf. Falls Sie das Gerät einmal weitergeben, legen Sie bitte auch diese Bedienungsanleitung dazu. 1.1. In dieser Anleitung verwendete Symbole und Signalwörter GEFAHR! Warnung vor unmittelbarer Lebensgefahr! WARNUNG! Warnung vor möglicher Lebensgefahr und/ oder schweren irreversiblen Verletzungen! VORSICHT! Warnung vor möglichen mittleren und oder leichten Verletzungen! ACHTUNG! Hinweise beachten, um Sachschäden zu vermei- den! HINWEIS! Weiterführende Informationen für den Gebrauch des Gerä- tes! HINWEIS! Hinweise in der Bedienungsanleitung beachten! WARNUNG! Warnung vor Gefahr durch elektrischen Schlag! 99444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 15399444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 153 24.11.2014 09:26:2124.11.2014 09:26:21154 von 222 WARNUNG! Warnung vor Gefahr durch hohe Lautstärke!

Aufzählungspunkt / Information über Ereignisse während der Bedienung Auszuführende Handlungsanweisung 1.2. Bestimmungsgemäßer Gebrauch Dieses Gerät ist für die Nutzung, Verwaltung und Bearbeitung elektronischer Doku- mente und Multimediainhalte sowie für digitale Kommunikation bestimmt. Das Ge- rät ist nur für den privaten und nicht für den industriellen/kommerziellen Gebrauch bestimmt. Bitte beachten Sie, dass im Falle des nicht bestimmungsgemäßen Gebrauchs die Haftung erlischt:

• Bauen Sie das Gerät nicht ohne unsere Zustimmung um und verwenden Sie kei- ne nicht von uns genehmigten oder gelieferten Zusatzgeräte.

• Verwenden Sie nur von uns gelieferte oder genehmigte Ersatz- und Zubehörtei- le.

• Beachten Sie alle Informationen in dieser Bedienungsanleitung, insbesondere die Sicherheitshinweise. Jede andere Bedienung gilt als nicht bestimmungsge- mäß und kann zu Personen- oder Sachschäden führen.

• Benutzen Sie das Gerät nicht in explosionsgefährdeten Bereichen. Hierzu zählen z. B. Tankanlagen, Kraftstofflagerbereiche oder Bereiche, in denen Lösungsmit- tel verarbeitet werden. Auch in Bereichen mit teilchenbelasteter Luft (z.B. Mehl- oder Holzstaub) darf dieses Gerät nicht verwendet werden.

• Nutzen Sie das Gerät nicht unter extremen Umgebungsbedingungen. 99444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 15499444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 154 24.11.2014 09:26:2124.11.2014 09:26:21155 von 222

1.3. Konformitätsinformation Mit diesem Gerät wurden folgende Funkausstattungen ausgeliefert:

• Bluetooth Hiermit erklärt die Medion AG, dass das Produkt mit den folgenden europäischen Anforderungen übereinstimmt:

• R&TTE Richtline 1999/5/EG

• Öko-Design Richtlinie 2009/125/EG

• RoHS-Richtlinie 2011/65/EU. Vollständige Konformitätserklärungen sind erhältlich unter www.medion.com/conformity.

2. Sicherheitshinweise

2.1. Gefahren für Kinder und Personen mit eingeschränkter Fähigkeit, Geräte zu bedienen

• Dieses Gerät ist nicht dafür bestimmt, durch Personen (ein- schließlich Kinder) mit eingeschränkten physischen, senso- rischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für Ihre Sicherheit zuständige Person be- aufsichtigt oder erhielten von Ihnen Anweisungen, wie das Gerät zu benutzen ist.

• Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. Kindern darf der Gebrauch des Geräts nicht ohne Aufsicht erlaubt werden.

• Bewahren Sie das Gerät und das Zubehör an einem für Kinder unerreichbaren Ort auf

GEFAHR! Bei Missbrauch könnte Erstickungsgefahr bestehen. Halten Sie das Verpackungsmaterial, wie z.B. Folien von Kindern fern! 99444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 15599444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 155 24.11.2014 09:26:2224.11.2014 09:26:22156 von 222 2.2. Betriebssicherheit Bitte lesen Sie dieses Kapitel aufmerksam durch und befolgen Sie alle aufgeführten Hinweise. So gewährleisten Sie einen zu- verlässigen Betrieb und eine lange Lebenserwartung Ihres Note- books.

• Öffnen Sie niemals das Gehäuse des Notebooks, Akkus oder Netzadapters! Dies könnte zu einem elektrischen Kurzschluss oder gar zu Feuer führen, was die Beschädigung Ihres Note- books zur Folge hat.

• Bei optischen Laufwerken (CD/CDRW/DVD) han delt es sich um Einrichtungen der Laser Klasse 1, sofern diese Geräte in ei- nem geschlossenen Notebook-Gehäuse betrieben werden. Entfernen Sie nicht die Abdeckung der Lauf werke, da sonst unsichtbare Laserstrahlung austritt.

• Führen Sie keine Gegenstände durch die Schlitze und Öffnun- gen ins Innere des Notebooks. Diese könnten zu einem elekt- rischen Kurzschluss oder gar zu Feuer führen, was die Beschä- digung Ihres Notebooks zur Folge hat.

• Schlitze und Öffnungen des Notebooks dienen der Belüftung. Decken Sie diese Öffnungen nicht ab, da es sonst zu Überhit- zung kommen könnte.

• Das Notebook ist nicht für den Betrieb in einem Unterneh- men der Schwerindustrie vorgesehen.

• Betreiben Sie das Notebook nicht bei Gewitter, um Schäden durch Blitzeinschlag zu vermeiden.

• Legen Sie keine Gegenstände auf das Notebook und üben Sie keinen Druck auf das Display aus. Andernfalls besteht die Ge- fahr, dass das Display bricht.

• Es besteht Verletzungsgefahr, wenn das Display bricht. Soll- te dies passieren, packen Sie mit Schutzhandschuhen die ge- borstenen Teile ein und senden Sie diese zur fachgerechten Entsorgung an Ihr Service Center. Waschen Sie anschließend Ihre Hände mit Seife, da nicht auszuschließen ist, dass Chemi- kalien ausge treten sein könnten. 99444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 15699444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 156 24.11.2014 09:26:2224.11.2014 09:26:22157 von 222

• Klappen Sie das Display nicht um mehr als 120° auf. Eine Überschreitung dieses Wertes kann zur Beschädigung des Ge- häuses oder des Notebooks führen. Halten Sie das Display beim Aufklappen, Positionieren und Schließen immer mittig fest. Bei Nichtbeachtung könnte das Display beschädigt wer- den. Versuchen Sie niemals, es mit Gewalt zu öffnen.

• Achten Sie darauf, dass die Steckkontakte keinesfalls mit Was- ser in Berührung kommen, um Beschädigungen zu vermei- den. Sollte dies dennoch passieren, müssen die Steckkontak- te vor der nächsten Verwendung unbedingt trockengerieben werden.

• Berühren Sie nicht das Display mit den Fingern oder mit kan- tigen Gegenständen, um Beschädigungen zu vermeiden.

• Heben Sie das Notebook nie am Display hoch, da sonst die Scharniere brechen könnten.

• Schalten Sie das Notebook sofort aus bzw. erst gar nicht ein, ziehen Sie den Netzstecker und wenden Sie sich an den Kun- dendienst wenn, − der Netzadapter oder die daran angebrachten Netzkabel- oder Stecker angeschmort oder beschädigt sind. Lassen Sie das defekte Netzkabel/Netzadapter gegen Originalteile austauschen. Auf keinen Fall dürfen diese repariert werden. − das Gehäuse des Notebooks beschädigt ist, oder Flüssig- keiten hineingelaufen sind. Lassen Sie das Notebook erst vom Kundendienst überprüfen. Andernfalls kann es sein, dass das Notebook nicht sicher betrieben werden kann. Es kann Lebensgefahr durch elektrischen Schlag bestehen oder/und gesundheitsschädliche Laserstrahlung austreten! 99444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 15799444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 157 24.11.2014 09:26:2224.11.2014 09:26:22158 von 222 2.3. Niemals selbst reparieren WARNUNG! Es besteht die Gefahr des elektrischen Schlags! Versuchen Sie auf keinen Fall, das Gerät selbst zu öff- nen oder zu reparieren.

• Wenden Sie sich im Störungsfall an das Medion Service Cen- ter oder eine andere geeignete Fachwerkstatt, um Gefährdun- gen zu vermeiden. 2.4. Datensicherung ACHTUNG! Machen Sie vor jeder Aktualisierung Ihrer Daten Siche- rungskopien auf externe Spei chermedien. Die Geltendma- chung von Schadensersatzan sprüchen für Datenverlust und dadurch ent standene Folgeschäden wird ausge- schlossen

2.5. Aufstellungsort

• Halten Sie Ihr Notebook und alle angeschlosse nen Geräte von Feuchtigkeit fern und ver meiden Sie Staub, Hitze und di- rekte Sonneneinstrahlung. Das Nichtbeachten dieser Hinwei- se kann zu Störungen oder zur Beschädigung des Notebooks führen.

• Betreiben Sie Ihr Notebook nicht im Freien, da äußere Einflüs- se, wie Regen, Schnee etc. das Notebook beschädigen könn- ten.

• Stellen und betreiben Sie alle Komponenten auf einer stabi- len, ebenen und vibrations freien Unterlage, um Stürze des Notebooks zu ver meiden.

• Betreiben Sie das Notebook oder den Netzadapter nicht län- gere Zeit auf Ihrem Schoß oder einem anderen Körperteil, da die Wärmeableitung an der Unterseite zu unangenehmen Er- wärmungen führen kann. 99444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 15899444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 158 24.11.2014 09:26:2224.11.2014 09:26:22159 von 222

• Dieses Gerät ist nicht für den Einsatz an Bildschirmarbeitsplät- zen im Sinne der Bildschirmarbeitsplatzverordnung geeignet. 2.6. Umgebungsbedingungen

• Das Notebook kann bei einer Umgebungstempera tur von 5 °C bis 30 °C und bei einer relati ven Luftfeuchtigkeit von 20 % - 80 % (nicht kondensierend) betrieben werden.

• Im ausgeschalteten Zustand kann das Notebook bei 0 °C bis 60 °C gelagert werden.

• Ziehen Sie bei einem Gewitter den Netzstecker. Wir empfeh- len zur zusätzlichen Sicherheit die Verwendung eines Über- spannungsschutzes, um Ihr Notebook vor Be schädigung durch Spannungsspitzen oder Blitzschlag aus dem Stromnetz zu schützen.

• Warten Sie nach einem Transport des Notebooks so lange mit der Inbetriebnahme, bis das Gerät die Umgebungstem- peratur angenommen hat. Bei großen Temperatur- oder Feuchtigkeitsschwankungen kann es durch Kondensation zur Feuchtigkeitsbildung inner halb des Notebooks kommen, die einen elektrischen Kurzschluss verursachen kann.

• Bewahren Sie die originale Verpackung auf, falls das Gerät ver- schickt werden muss. 99444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 15999444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 159 24.11.2014 09:26:2224.11.2014 09:26:22160 von 222 2.7. Ergonomie HINWEIS! Vermeiden Sie Blendwirkungen, Spiegelungen und zu starke Hell-Dun- kel-Kontraste, um Ihre Augen zu schonen. Das Notebook soll niemals in unmittelbarer Nähe eines Fensters ste hen, weil an dieser Stelle der Arbeitsraum durch das Tages- licht am hellsten beleuchtet ist. Diese Helligkeit erschwert die Anpassung der Augen an das dunklere Display. Das Notebook soll stets mit einer zur Fen sterfront parallelen Blickrichtung auf- gestellt sein. Falsch ist die Aufstellung mit vom Fenster abgewandter Blick- richtung, da dann Spiegelun gen der hellen Fenster im Bild- schirm unver meidbar sind. Ebenso falsch ist eine Aufstellung mit Blickrichtung zum Fenster, da der Kontrast zwischen dunklem Bildschirm und hellem Ta geslicht zu Anpassungsschwierigkeiten der Au gen und zu Beschwerden führen kann. Die parallele Blickrichtung sollte auch in Bezug auf künstliche Beleuchtungseinrichtungen ein gehalten werden. Das heißt, es gelten bei der Beleuchtung des Arbeitsraumes mit künstlichem Licht im Wesentlichen dieselben Kriterien und Gründe. Soweit es der Raum nicht zulässt, den Bild schirm wie beschrieben aufzustellen, kann man durch die richtige Positio- nierung (Drehen, Neigen) des Notebooks/Bildschirms Blendwir- kungen, Spiegelungen, zu starke Hell-Dunkel-Kontraste usw. verhindern. Durch Lamellen- oder Vertikalstores an den Fens- tern, durch Stellwände oder durch Ände rungen der Beleuch- tungseinrichtung kann eben falls in vielen Fällen eine Verbesse- rung erreicht werden. 99444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 16099444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 160 24.11.2014 09:26:2224.11.2014 09:26:22161 von 222

2.8. Anschließen Beachten Sie nachfolgende Hinweise, um Ihr Notebook ord- nungsgemäß anzuschließen:

2.8.1. Stromversorgung

GEFAHR ! Bei geöffnetem Gehäuse besteht Lebensgefahr durch elek trischen Schlag. Es enthält keine zu wartenden Teile. Öffnen Sie nicht das Gehäuse des Netzadapters.

• Die Steckdose muss sich in der Nähe des Notebooks befinden und leicht zugänglich sein.

• Um die Stromversorgung zu Ihrem Notebook (über Netzad- apter) zu unterbrechen, ziehen Sie den Netzstecker aus der Steckdose.

• Betreiben Sie den Notebooknetzadapter nur an geerdeten Steckdosen mit AC 100 - 240V~, 50 - 60 Hz. Wenn Sie sich der Stromversorgung am Auf stel lungsort nicht sicher sind, fragen Sie beim betreffenden Energieversorger nach.

• Verwenden Sie dieses Notebook und den beiliegenden Netz- adapter ausschließlich miteinander.

• Wir empfehlen zur zusätzlichen Sicherheit die Verwendung eines Überspannungs schutzes, um Ihr Notebook vor Be- schädigung durch Spannungsspitzen oder Blitzschlag aus dem Stromnetz zu schützen. ACHTUNG! Verwenden Sie zum Aufladen des Gerätes ausschließlich den mitgelieferten Netzadapter. 99444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 16199444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 161 24.11.2014 09:26:2224.11.2014 09:26:22162 von 222 WARNUNG! Zu große Lautstärke bei der Verwendung von Ohrhö- rern oder Kopfhörern erzeugt übermäßigen Schall- druck und kann zum Verlust des Hörsinns führen. Stel- len Sie die Lautstärke vor der Wiedergabe auf den niedrigsten Wert ein. Starten Sie die Wiedergabe und erhöhen Sie die Lautstärke auf den Pegel, der für Sie angenehm ist. Durch Verändern der Grundeinstellung des Equalizers kann sich die Lautstärke erhöhen und damit zu bleibenden Hörschäden führen. Ferner kann das Verändern der Treiber, der Software, des Equali- zers, des Betriebssystems etc. zur Erhöhung der Laut- stärke und daher ebenfalls zu bleibenden Hörschä- den führen. Wenn ein Gerät längere Zeit mit erhöhter Lautstärke über einen Kopfhörer/Ohrhörer betrieben wird, kann das Schäden am Hörvermögen des Zuhö- rers verursachen. 2.9. Verkabelung

• Verlegen Sie die Kabel so, dass niemand darauf treten oder darüber stolpern kann.

• Stellen Sie keine Gegenstände auf die Kabel, da diese sonst beschädigt werden könnten.

• Schließen Sie die Peripheriegeräte wie Tastatur, Maus, Monitor etc. nur an, wenn das Notebook ausgeschaltet ist, um Beschä- digungen des Notebooks oder der Geräte zu vermeiden. Eini- ge Geräte können auch im laufenden Betrieb angeschlossen werden. Dies ist meist bei Geräten mit USB- Anschluss der Fall. Befolgen Sie in jedem Fall die Hinweise der entsprechenden Bedienungsanleitung

• Wahren Sie mindestens einen Meter Abstand von hochfre- quenten und magnetischen Störquellen (TV-Gerät, Lautspre- cherboxen, Mobiltelefon, DECT-Telefone usw.), um Funktions- störungen und Datenverlust zu vermeiden. 99444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 16299444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 162 24.11.2014 09:26:2324.11.2014 09:26:23163 von 222

• Bitte beachten Sie, dass in Verbindung mit diesem Notebook nur abgeschirmte Kabel kürzer als 3 Meter für die externen Schnittstellen eingesetzt werden dürfen. Bei Druckerkabeln benutzen Sie bitte nur doppelt abgeschirmte Kabel.

• Tauschen Sie die mitgelieferten Kabel nicht gegen andere aus. Benutzen Sie ausschließlich die zum Lieferumfang gehö- renden Kabel, da diese in unseren Labors ausgiebig geprüft wurden.

• Benutzen Sie für den Anschluss Ihrer Peripherien ebenfalls nur die mit den Geräten ausgelieferten Anschlusskabel.

• Stellen Sie sicher, dass alle Verbindungskabel mit den dazuge- hörigen Peripheriegeräten verbunden sind, um Störstrahlun- gen zu vermeiden. Entfernen Sie die nicht benötigten Kabel.

• Am Notebook dürfen nur Geräte angeschlossen werden, wel- che die Norm EN60950 „Sicherheit von Einrichtungen der In- formationstechnik“ oder Geräte welche die Norm EN60065 „Sicherheitsanforderungen - Audio-, Video- und ähnliche elektronische Geräte“ erfüllen. 2.10. Hinweise zum Touchpad

• Das Touchpad wird mit dem Daumen oder einem anderen Finger bedient und reagiert auf die von der Haut abgegebene Energie. Benutzen Sie keine Kugelschreiber oder andere Ge- genstände, da dies zu einem Defekt Ihres Touchpads führen könnte.

• Staub oder Fett auf dem Touchpad beeinträchtigt seine Empfind lichkeit. Entfernen Sie Staub oder Fett auf der Ober- fläche des Touchpads mit einem Klebestreifen. 99444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 16399444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 163 24.11.2014 09:26:2324.11.2014 09:26:23164 von 222 2.11. Hinweise zum Akku WARNUNG! Explosionsgefahr bei unsachgemäßem Austausch der Batterie. Ersatz nur durch den gleichen oder einen vom Hersteller empfohlenen gleichwertigen Typ. Öff- nen Sie niemals die Batterie. Erwärmen Sie die Batte- rie nicht über 60°C. Werfen Sie die Batterie nicht ins offene Feuer. Entsorgung gebrauchter Batterien nach Angaben des Herstellers. Um die Lebensdauer und Leistungsfähigkeit Ihres Akkus zu ver- längern sowie einen sicheren Betrieb zu gewährleisten, sollten Sie außerdem nachstehende Hinweise beachten:

• Vermeiden Sie Verschmutzung und Kontakt zu elektrisch lei- tenden Materialien sowie chemischen Substanzen und Reini- gungsmitteln.

• Benutzen Sie zur Ladung des Akkus nur den mitge lieferten Originalnetzadapter. Stellen Sie sicher (durch Anzeige oder Si- gnalton des Notebooks), dass der Akku vollständig entladen ist, bevor er erneut aufgeladen wird.

• Laden Sie den Akku stets solange auf, bis die Akku-Ladeanzei- ge erlischt. Beachten Sie bitte auch die Hinweise unter „Aufla- den des Akkus“, um den Ladezustand Ihres Akkus zu bewer- ten.

• Entfernen Sie den Akku nicht, während das Gerät eingeschal- tet ist, da andernfalls Daten verloren gehen können.

• Achten Sie bei der Lagerung der Akkus und der Benutzung des Notebooks darauf, dass die Kontakte an Akku und Note- book nicht verschmutzt oder beschädigt werden. Dies könnte zu Fehlfunktionen führen.

• Wechseln Sie den Akku nur im ausgeschalteten Zustand. 99444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 16499444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 164 24.11.2014 09:26:2324.11.2014 09:26:23165 von 222

2.12. Maßnahmen zum Schutz des Displays

• Das Display ist der empfindlichste Bestandteil des Notebooks, da es aus dünnem Glas besteht. Es könnte daher beschädigt werden, wenn es stark beansprucht wird. Zerkratzen Sie die Abdeckung des Notebooks nicht, da etwaige Kratzer nicht be- seitigt werden können.

• Vermeiden Sie den Kontakt zwischen dem Display und harten Gegenständen (z. B. Knöpfe, Uhrenarmband).

• Legen Sie keine Gegenstände auf das Display.

• Lassen Sie keine Gegenstände auf das Display fallen.

• Gießen Sie keine Flüssigkeiten in das Notebook, da es da- durch beschädigt werden könnte.

• Zerkratzen Sie das Display nicht mit den Fingernägeln oder harten Gegenständen.

• Reinigen Sie das Display nicht mit chemischen Reinigungs- mitteln.

• Reinigen Sie das Display mit einem weichen, trockenen und fusselfreien Tuch. HINWEIS! Auf den Oberflächen befinden sich Schutzfolien, um das Gerät vor Krat- zern während der Produktion und dem Transport zu schützen. Ziehen Sie alle Folien ab, nachdem Sie das Gerät korrekt aufgestellt haben und bevor Sie es in Betrieb nehmen. 99444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 16599444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 165 24.11.2014 09:26:2324.11.2014 09:26:23166 von 222

Bitte überprüfen Sie die Vollständigkeit der Lieferung und benachrichtigen Sie uns bitte innerhalb von 14 Tagen nach dem Kauf, falls die Lieferung nicht komplett ist. Mit dem von Ihnen erworbenen Produkt haben Sie erhalten:

• Lithium-Ionen-Hochleistungsakku

• Externes Netzteil mit Anschlusskabel

• OEM Version des Betriebssystems

Application und Support Disc

• Bedienungsanleitung und Garantiekarte GEFAHR! Bei Missbrauch könnte Erstickungsgefahr bestehen. Halten Sie das Verpackungsmaterial, wie z.B. Folien von Kindern fern. 99444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 16699444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 166 24.11.2014 09:26:2324.11.2014 09:26:23167 von 222

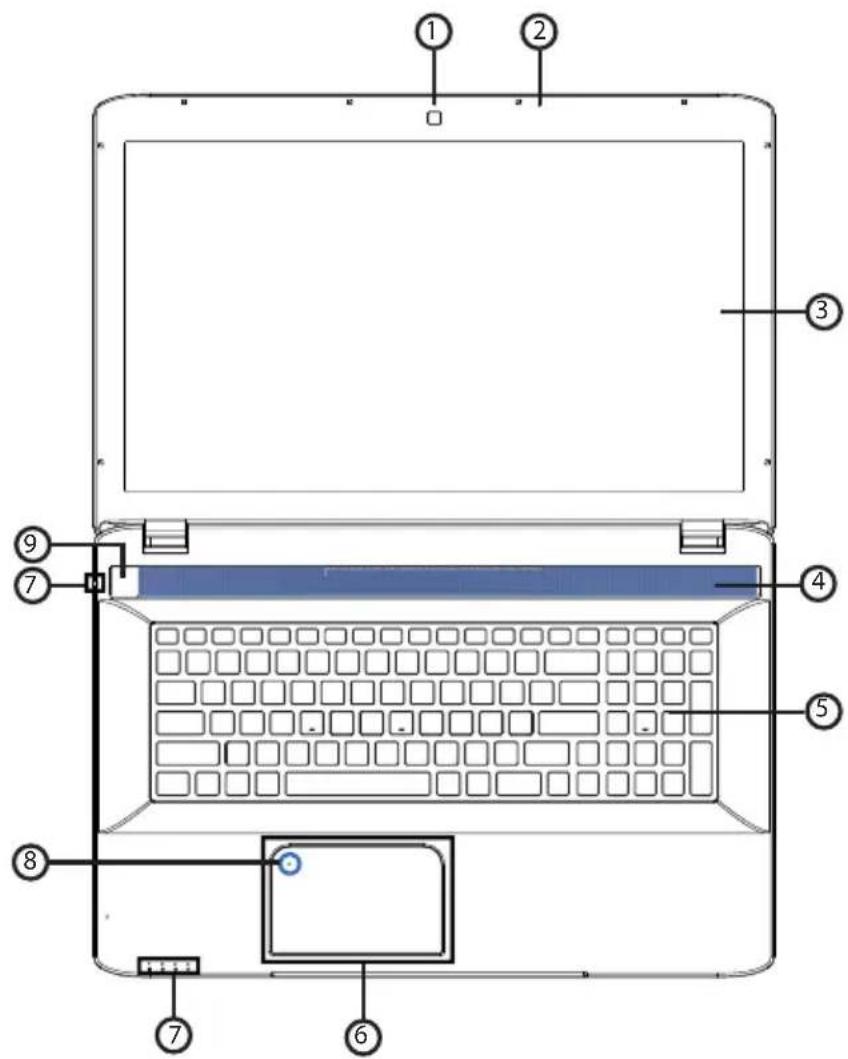

4) Stereo Lautsprecher

7) Betriebs- und Statusanzeigen

Durch Doppeltippen auf das Symbol wird die Touchpadsperre deaktiviert bzw. aktiviert und die Anzeige leuchtet auf.

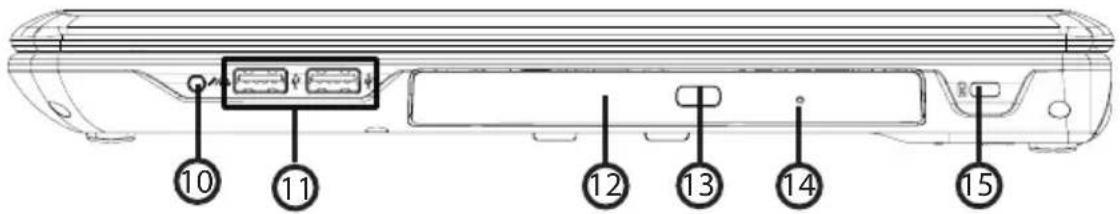

10) Audioausgang / Headset-Anschluss

11) USB 2.0-Anschlüsse

12) Optisches Laufwerk

13) Auswurftaste optisches Laufwerk

14) Notentnahmeöffnung

15) Öffnung für Kensingtonschloss®

18) Netzwerkanschluss (LAN) (RJ-45)

20) USB 3.0-Anschluss

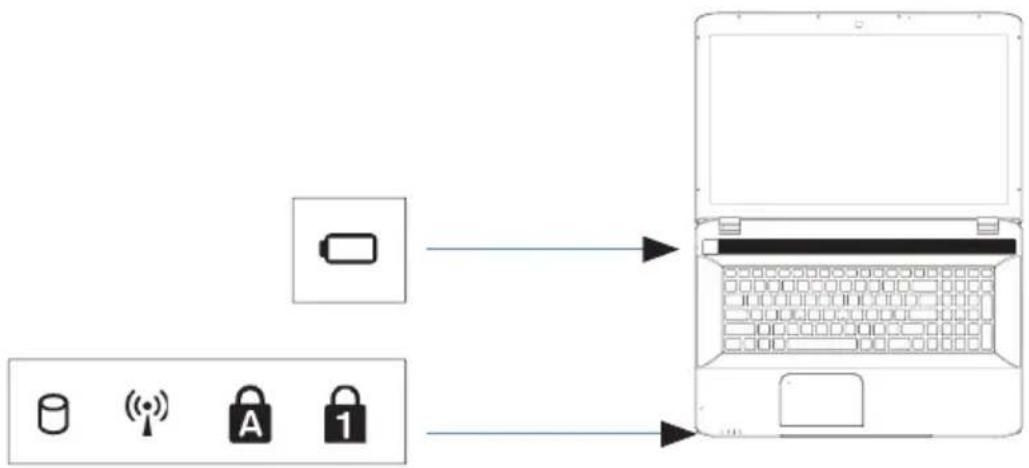

4.5. Betriebs- und Statusanzeigen Das System zeigt über LEDs Stromversorgungs- und Betriebszustände an. Die Be- triebsanzeigen leuchten jeweils bei der entsprechenden Aktivität des Notebooks auf: (Abbildung ähnlich) Akkuladeanzeige Diese Anzeige leuchtet auf, wenn der Akku geladen wird. Die Anzeige erlischt, wenn der Akku aufgeladen ist. Zugriffsanzeige Wenn diese LED leuchtet bzw. blinkt, greift das Notebook auf die Fest- platte oder auf das optische Laufwerk zu. WLAN-/Bluetooth Anzeige Anzeige für drahtlosen Datenaustausch. Leuchtet die Anzeige dauerhaft, ist die WLAN-/Bluetooth Funktion aktiviert. Capital Lock – Großschrift Die Großschrift [Caps Lock] wurde mit der Feststelltaste aktiviert, wenn diese LED leuchtet. Hierbei werden die Buchstaben der Tastatur automa- tisch großgeschrieben. Num Lock - Ziffernblock Die numerische Tastaturbelegung wurde aktiviert [Num Lock], wenn die- se LED leuchtet. 99444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 16999444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 169 24.11.2014 09:26:2524.11.2014 09:26:25170 von 222

5. Erste Inbetriebnahme

Um Ihr Notebook sicher zu betreiben und eine hohe Lebenserwartung zu gewähr- leisten sollten Sie das Kapitel „Betriebssicherheit“ am Anfang dieses Handbuches gelesen haben. Das Notebook ist bereits vollständig vorinstalliert, so dass Sie keine Treiber mehr laden müssen und Sie sofort starten können. Legen Sie vor der Inbetriebnahme den Akku ein, indem Sie ihn in das Fach hin- einlegen bis er einrastet. Verriegeln Sie unbedingt den Akku, um ein ungewoll- tes Herausfallen des Akkus zu vermeiden. Schließen Sie den mitgelieferten Netzadapter an das Notebook an. Verbinden Sie dann das Netzkabel mit dem Adapter und schließen es anschließend an ei- ner Steckdose an. Stellen Sie den Schalter am Netzadapter auf die Stellung I, um das Notebook mit Strom zu versorgen und den Akku aufzuladen. Stellen Sie die- sen Schalter auf 0, um die Stromzufuhr zu unterbrechen. Klappen Sie das Display mit Daumen und Zeigefinger bis zur gewünschten Po- sition auf. Das Display sollte nicht um mehr als 120° aufgeklappt werden. Halten Sie das Display beim Aufklappen, Positionieren und Schließen immer mittig fest. Bei Nichtbeachtung könnte das Display beschädigt werden. Versuchen Sie nie- mals, es mit Gewalt zu öffnen. HINWEIS! Bitte stellen Sie bei der ersten Inbetriebnahme Ihres Notebooks sicher, dass der Akku eingesetzt und das Netzteil angeschlossen ist. Dies ist notwendig, damit Windows® 8 den Windows® 8 Leistungsindex korrekt ermitteln kann. Schalten Sie das Notebook ein, indem Sie den Ein-/Ausschalter betätigen. Das Notebook startet und durchläuft nun verschiedene Phasen. 99444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 17099444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 170 24.11.2014 09:26:3124.11.2014 09:26:31171 von 222

HINWEIS! Es darf sich keine bootfähige Disc (z. B. die Recovery-Disc) im optischen Laufwerk befinden, da sonst das Betriebssystem nicht von der Festplat- te geladen wird. Das Betriebssystem wird von der Festplatte geladen. Der Ladevorgang dauert bei der Ersteinrichtung etwas länger. Erst nachdem alle erforderlichen Daten eingege- ben worden sind, ist das Betriebssystem eingerichtet. Das Betriebssystem ist voll- ständig geladen, wenn der Windows

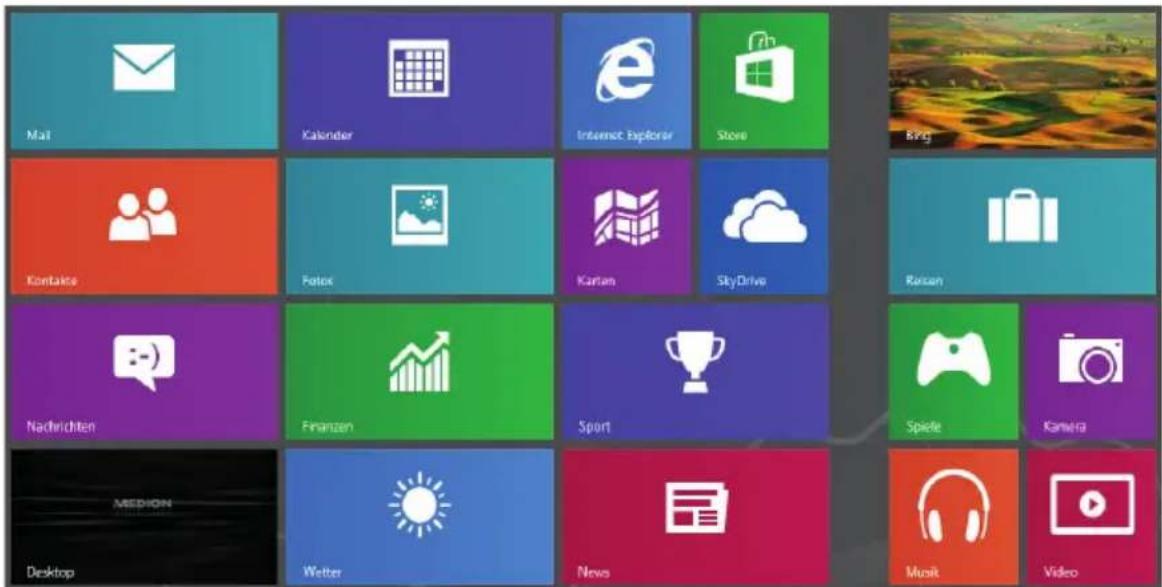

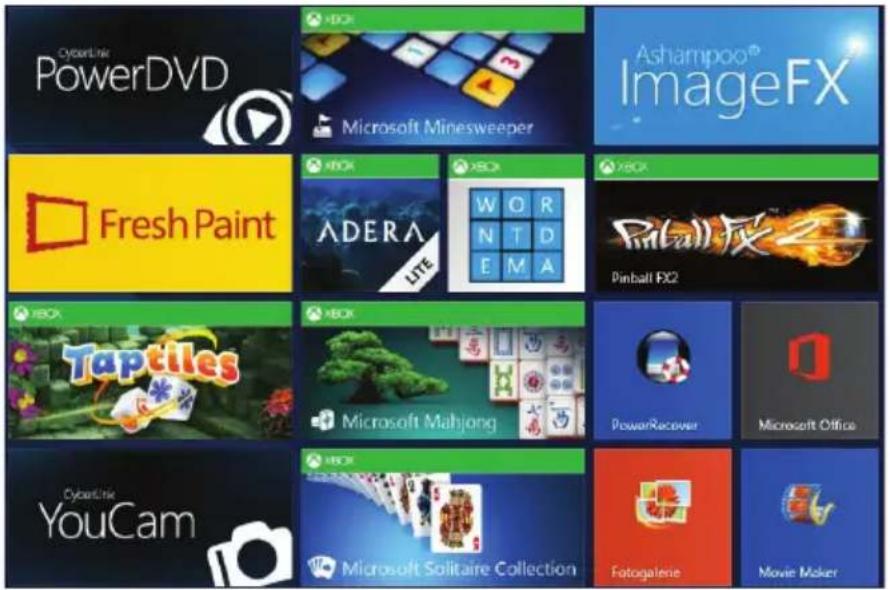

8 Startbildschirm angezeigt wird. HINWEIS! Die Erstinstallation kann einige Minuten in Anspruch nehmen. Nehmen Sie während der Erstinstallation das Notebook nicht vom Strom und schalten Sie es nicht aus. Dies könnte sich negativ auf die Installation auswirken. Schalten Sie das Notebook erst dann aus, wenn die Installati- on erfolgreich abgeschlossen wurde und der Startbildschirm erscheint.

6.1. Ein- / Ausschalter Klappen Sie das Notebook auf und halten Sie den Ein-/Ausschalter kurz ge- drückt, um das Notebook ein- bzw. auszuschalten. Die Betriebsanzeige informiert Sie über den Betriebszustand. Unabhängig vom Be- triebssystem wird das Notebook ausgeschaltet, wenn der Schalter länger als 4 Se- kunden ununterbrochen betätigt wird. 99444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 17199444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 171 24.11.2014 09:26:3124.11.2014 09:26:31172 von 222 ACHTUNG! Schalten Sie Ihr Notebook nicht aus, während auf die Fest- platte oder das optische Laufwerk zugegriffen wird. An- dernfalls können Daten verloren gehen. Zum Schutz der Festplatte sollten Sie nach Ausschalten des Notebooks im- mer mindestens 5 Sekunden warten, bevor Sie es wieder einschalten. 6.2. Netzbetrieb Ihr Notebook wird mit einem Universal-Netzadapter für Wechselstrom ausgelie- fert, welcher sich automatisch auf die angebotene Stromquelle einstellt. Unterstützt werden die folgenden Werte: AC 100 - 240V~/ 50-60 Hz. Beachten Sie die Sicher- heitshinweise zur Stromversorgung. Der Adapter wird über ein Netzkabel an eine Wechselstromsteckdose angeschlos- sen. Das Gleichstromkabel des Netzadapters wird an der linken Seite des Note- books angeschlossen. Der Adapter verfügt über einen Ein-/ Ausschalter. Steht der Schalter auf AUS (0), wird kein Strom verbraucht und das Notebook wird nicht mit Strom versorgt. Der Adapter versorgt das Notebook mit Strom in Stellung EIN (I) und lädt zudem den Akku auf. Die Betriebsanzeigen am Notebook geben Auskunft über den Be- triebszustand. Ihr Akku wird auch dann geladen, wenn Sie bei angeschlossenem Netzadapter mit Ihrem Notebook arbeiten. Der Netzadapter verbraucht auch dann Strom, wenn das Notebook nicht mit dem Netzadapter verbunden ist. Ziehen Sie daher den Stecker des Netzadapters aus der Steckdose, wenn er nicht mit dem Notebook verbunden ist oder stellen Sie den Schalter auf AUS (0). ACHTUNG! Verwenden Sie dieses Notebook und den beiliegenden Netzadapter ausschließlich miteinander. 99444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 17299444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 172 24.11.2014 09:26:3424.11.2014 09:26:34173 von 222

Klappen Sie das Display wie oben beschrieben auf und betätigen Sie den Ein/ Ausschalter. Folgen Sie den Anweisungen auf dem Bildschirm. Die einzelnen Dialoge erklären die durchzuführenden Schritte. Die Begrüßungsprozedur führt Sie durch mehrere Bildschirme und Dialoge. Wählen Sie Ihre gewünschte Sprache und danach die entsprechenden Länder- einstellungen aus. Lizenzvertrag Lesen Sie bitte den Lizenzvertrag aufmerksam durch. Sie erhalten wichtige rechtli- che Hinweise zur Nutzung Ihres Softwareproduktes. Um den gesamten Text zu se- hen, müssen Sie den Scrollbalken mit dem Mauszeiger nach unten ver schieben, bis Sie das Ende des Dokumentes er reicht haben. Sie stimmen dem Vertrag zu, indem Sie auf das Optionsfeld Ich nehme den Vertrag an klic ken. Nur dies berechtigt Sie, das Produkt gemäß den Bedingungen zu nutzen. Nach Eingabe eines Computernamens, können Sie auf der Seite „Funk“ Ihr Note- book sofort mit dem Internet verbinden, sofern Sie über eine entsprechend einge- richtete Internet-Verbindung verfügen. Wenn Sie den Punkt überspringen, haben Sie die Möglichkeit die Verbindung zum Internet nachträglich unter der Windows

8 Oberfläche herzustellen. Sofern Sie bereits eine Internetverbindung hergestellt haben, können Sie sich jetzt mit einem Microsoft-Konto an Ihrem Notebook anmelden. Der Microsoft Store bietet Ihnen die Möglichkeit z.B. neue Apps käuflich zu erwer- ben oder bereits vorinstallierte Apps zu aktualisieren. Sollten Sie sich mit einem lokalen Konto anmelden, so können Sie die Anmeldung mit einem Microsoft-Konto jederzeit nachholen. Die folgenden animierten Fenster sind reine Informationen zur Bedienung des neu- en Windows

8 Betriebssystems. Eingaben jeglicher Art können während der Animation nicht vorgenommen wer- den. Nach dem Anmeldungsprozess erscheint die Windows

8 Oberfläche. HINWEIS! Windows® 8 kann in den ersten Tagen nach der Erstinstallation Daten aktualisieren und konfigurieren (z. B. durch neue Updates), was zu Ver- zögerungen des Herunterfahrens und Startens des Notebooks führen kann. Schalten Sie daher das Notebook nicht vorzeitig aus. Dies könnte sich negativ auf die Installation auswirken. 99444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 17399444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 173 24.11.2014 09:26:3524.11.2014 09:26:35174 von 222 6.3. Akkubetrieb HINWEIS! Bitte laden und entladen Sie den neuen Akku zwei- bis dreimal hinterei- nander vollständig, damit dieser seine volle Leistungsfähigkeit erreicht! Akkus speichern elektrische Energie in ihren Zellen und geben sie dann bei Bedarf wieder ab. Die Lebensdauer und Leistungsfähigkeit Ihres Akkus ist abhängig von einer sorg- fältigen Handhabung. Der Akku sollte vor einem Ladevorgang immer vollständig entladen und wieder komplett geladen werden, um die Lebensdauer und die Leis- tungsfähigkeit zu optimieren. Beachten Sie auch unbedingt die Sicherheitshinwei- se.

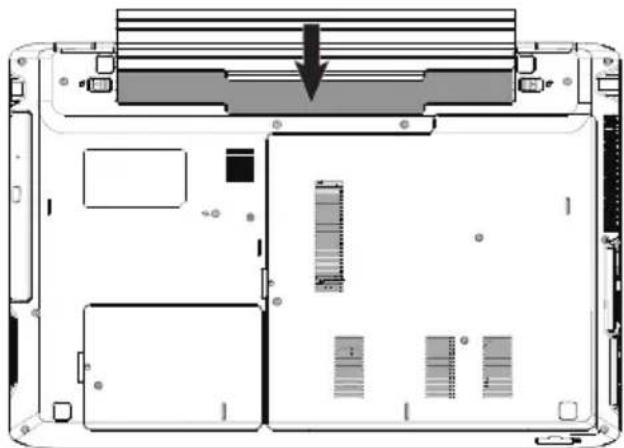

6.3.1. Einsetzen des Akkus

Legen Sie den Akku ein, indem Sie ihn in das Fach gleiten lassen bis er einrastet. Verriegeln Sie unbedingt den Akku, um ein ungewolltes Herausfallen des Akkus zu vermeiden.

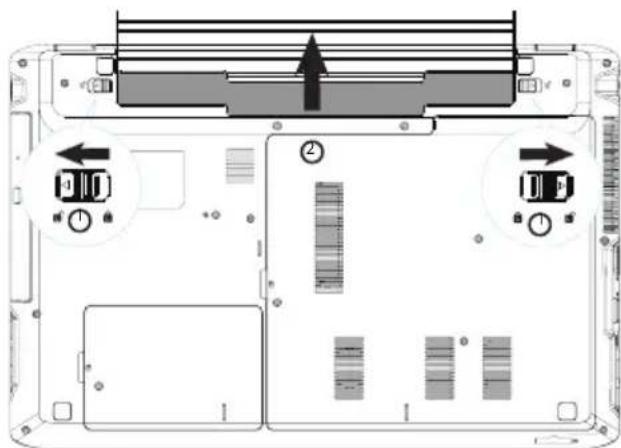

6.3.2. Entnehmen des Akkus

Um den Akkupack zu entfernen, schieben Sie die Akkuriegel auf die Position und nehmen Sie den Akkupack aus dem Fach.

ACHTUNG! Entfernen Sie den Akku nicht, während das Gerät einge- schaltet ist, da andernfalls Daten verloren gehen können. Achten Sie bei der Lagerung der Akkus und der Benut- zung des Notebooks darauf, dass die Kontakte an Akku und Notebook nicht verschmutzt oder beschädigt werden. Dies könnte zu Fehlfunktionen führen.

6.3.3. Aufladen des Akkus

Der Akku wird über den Netzadapter aufgeladen. Wenn der Netzadapter ange- schlossen und eingeschaltet ist, lädt sich der Akku automatisch auf, unabhängig davon, ob das Notebook eingeschaltet ist oder nicht. Eine vollständige Aufladung benötigt bei abgeschaltetem Notebook einige Stunden. Wenn das Notebook einge- schaltet ist, dauert der Ladevorgang deutlich länger. HINWEIS! Der Ladevorgang wird unterbrochen, wenn Temperatur oder Spannung des Akkus zu hoch sind.

6.3.4. Entladen des Akkus

Betreiben Sie das Notebook über den Akku, bis es sich aufgrund der niedrigen Akkuladung von allein ausschaltet. HINWEIS! Denken Sie daran, Ihre geöffneten Dateien rechtzeitig zu sichern, um eventuellen Datenverlust zu vermeiden.

Die jeweilige Betriebsdauer variiert je nach Einstellung der Stromsparfunktionen. Diese können Sie in der Systemsteuerung unter System und Sicherheit, Energie- optionen Ihren Ansprüchen entsprechend anpassen. Außerdem erfordert Ihr Note- book einen höheren Leistungsanspruch bei der Ausführung bestimmter Anwen- dungen, wie z. B. das Abspielen einer DVD.

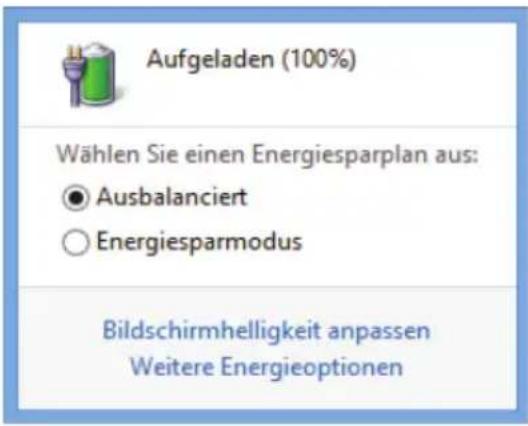

6.3.6. Überprüfen der Akkuladung

Zur Überprüfung des aktuellen Ladezustands des Akkus bewegen Sie den Cursor über das Power-Symbol in der Taskleiste. Im Batteriebetrieb wird das Symbol einer Batterie angezeigt. Weitere Informationen zu Einstellungen erhalten Sie, wenn Sie einen Doppelklick auf das Symbol machen. 99444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 17599444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 175 24.11.2014 09:26:3724.11.2014 09:26:37176 von 222 HINWEIS! Wenn Sie die Warnsignale bei niedrigem Akkustand ignorieren, wird Ihr Notebook heruntergefahren. ACHTUNG! Entfernen Sie niemals den Akku, während das Notebook eingeschaltet ist oder wenn das Notebook noch nicht her- untergefahren ist, da dies zu Datenverlusten führen kann. 6.4. Energieverwaltung (Power Options) Ihr Notebook bietet automatische und modifizierbare Stromspar- und Energiefunk- tionen, die Sie zur Maximierung der Akkunutzungsdauer und Reduzierung der ge- samten Betriebskosten verwenden können.

6.4.1. Einstellungen für die Energieverwaltung

Zum Ändern der Einstellungen für die Energieverwaltung befolgen Sie die nachste- henden Anweisungen: Bewegen Sie den Mauszeiger in die linke Bildschirmecke, bis das Start-Symbol erscheint. Klicken Sie nun auf Energieoptionen. Wählen Sie einen Energieplan aus, der Ihren persönlichen Anforderungen ent- spricht. Das Energie-Symbol stellt die verschiedenen zugehörigen Optionen dar: 99444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 17699444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 176 24.11.2014 09:26:3724.11.2014 09:26:37177 von 222

Bei dieser Einstellung bleibt der Inhalt des Arbeitsspeichers Ihres Notebooks erhal- ten, während praktisch alle anderen Komponenten Ihres Notebooks abgeschaltet werden oder ihren Stromverbrauch auf ein Minimum reduzieren. Wenn Sie z.B. das Notebook zuklappen, wird es in den Energiespar-Modus gesetzt und beim Aufklap- pen automatisch wieder gestartet. Zum Beenden des Energiesparmodus drücken Sie den Ein-/Auschalter. HINWEIS! Änderungen der Sleep Einstellungen können jederzeit in den Energieo- ptionen vorgenommen werden.

6.4.3. Energiespartipps

• Mit den Tasten Fn + F1 können Sie in den Energiesparmodus wechseln.

• Über die Einstellungen in den Energieoptionen können Sie die Energieverwal- tung Ihres Computers optimieren.

• Soll der Computer über einen längeren Zeitraum nicht verwendet werden, tren- nen Sie in jedem Fall die Stromzufuhr, damit keine Energie verbraucht wird. Zie- hen Sie dazu den Netzstecker. Dank der Energieverwaltungsfunktion kann das Gerät, wenn es für eine gewisse Zeit nicht benutzt wurde, in den Energiespar- bzw. Ruhemodus wechseln. Damit dieses Energiesparpotenzial genutzt werden kann, wurde die Energieverwal- tungsfunktion so voreingestellt, dass sich das System bei Betrieb mit einem Netzadapter wie folgt verhält:

• Abschalten des Bildschirms nach 10 Minuten

• Wechseln in den Energiesparmodus nach 30 Minuten bei Akkubetrieb wie folgt verhält:

• Abschalten des Bildschirms nach 5 Minuten

• Wechseln in den Energiesparmodus nach 15 Minuten Durch Drücken des Ein-/Ausschalters bzw. einer beliebigen Taste wird der Energie- sparmodus beendet.

Sie können durch Aktivierung des ECO-Modus Energie sparen und die Laufzeit Ihres Akkus verlängern. Aktivieren bzw. deaktivieren Sie diese Funktion mit der Tasten- kombination Fn + F4. 99444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 17799444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 177 24.11.2014 09:26:3824.11.2014 09:26:38178 von 222

7.1. Öff nen und Schließen des Displays Das Display wird durch die spezielle Konstruktion der Displayscharniere verschlos- sen, sodass eine zusätzliche Verriegelung nicht erforderlich ist. Zum Öffnen klappen Sie das Display mit Daumen und Zeigefinger bis zur ge- wünschten Position auf. ACHTUNG! Klappen Sie das Display nicht um mehr als 120° auf. Hal- ten Sie das Display beim Aufklappen; Positionieren und Schließen immer mittig fest. Bei Nichtbeachtung könnte das Display beschädigt werden. Versuchen Sie niemals, es mit Gewalt zu öffnen. Dem Schließen und Öffnen des Displays können über die Energieverwaltung unter- schiedliche Funktionen zugewiesen werden. 7.2. Bildschirmaufl ösung Der eingebaute Bildschirm stellt bis zu 1600 x 900 Bildpunkte dar. Falls Sie im Win- dows

8 -Hilfsprogramm Systemsteuerung, Darstellung und Anpassung auf eine Darstellung mit abweichenden Einstellungen wechseln, erscheint die Anzeige u. U. nicht auf der vollen Bildschirmfläche. Durch die Vergrößerung kommt es, besonders bei Schriften, zu Verzerrungen in der Darstellung. Sie können jedoch mit einer höhe- ren Auflösung arbeiten, wenn Sie einen externen Bildschirm mit höherer Auflösung anschließen. Mit dem Windows

8 -Hilfsprogramm Systemsteuerung, Darstellung und Anpassung passen Sie die Darstellung auf die unterstützten Modi an. 99444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 17899444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 178 24.11.2014 09:26:3824.11.2014 09:26:38179 von 222

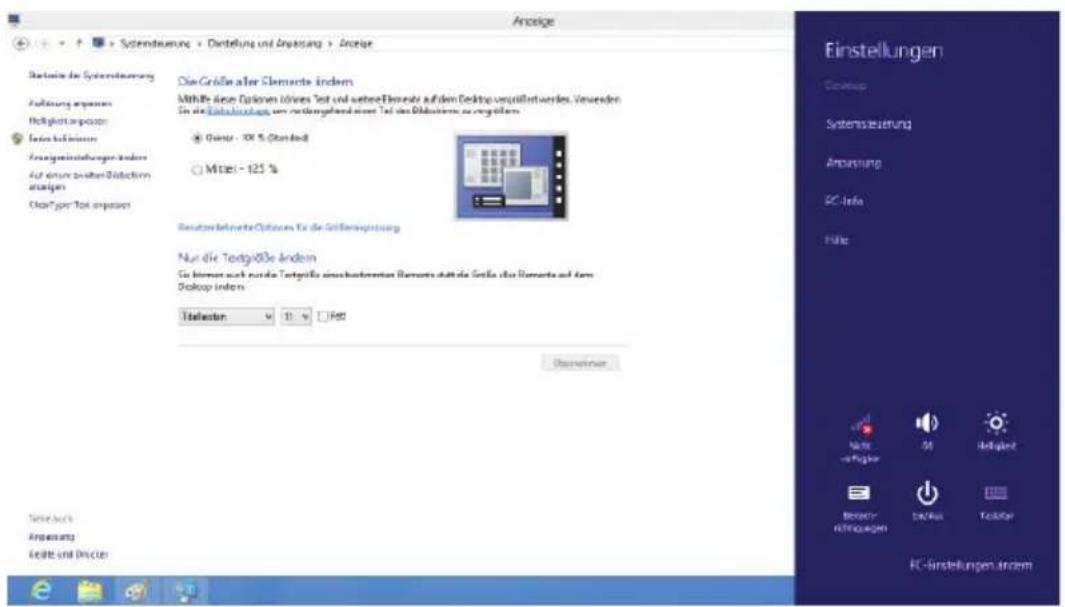

7.3. Darstellung und Anpassung Dieses Programm bietet Ihnen die Möglichkeit, die Darstellung auf Ihrem Bildschirm anzupassen. Dazu gehören z. B. das Hintergrundbild, der Bildschirmschoner, so- wie weiterführende Einstellungen Ihres Bildschirms und Ihrer Grafikkarte. Das Pro- gramm kann folgendermaßen gestartet werden:

• Rechter Mausklick auf die Windowsoberfläche (Desktop) und linker Mausklick auf Anpassung oder

• Über Einstellungen, Anpassung, Anzeige durch Doppelklick mit der linken Maustaste. Bewegen Sie den Mauszeiger in die rechte obere oder untere Ecke des Displays und klicken Sie auf Einstellungen. Klicken Sie dann auf Anpassung. Wählen Sie im Auswahlfenster erst die Option Anzeige. Folgende Einstellungsmöglichkeiten stehen Ihnen zur Verfügung: − Auflösung anpassen − Helligkeit anpassen − Farbe kalibrieren − Anzeigeeinstellungen ändern − Auf einem zweiten Bildschirm anzeigen − ClearType-Text anpassen 99444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 17999444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 179 24.11.2014 09:26:3824.11.2014 09:26:38180 von 222 7.4. Anschluss eines externen Monitors Das Notebook verfügt über eine VGA-Anschlussbuchse sowie über einen HDMI-Anschluss für einen externen Monitor. Fahren Sie Ihr Notebook ordnungsgemäß herunter. Schließen Sie das Signalkabel des externen Monitors an die VGA-Buchse des Notebooks an. Alternativ können Sie den digitalen HDMI-Anschluss (High Defini- ton Multimedia Interface) zur Übertragung von Bild- und Tonsignalen benutzen. Verbinden Sie den externen Monitor mit dem Stromnetz, und schalten Sie ihn ein. Schalten Sie nun Ihr Notebook ein. Nachdem das Betriebssystem geladen wurde, wird der externe Bildschirm ermittelt. Es stehen Ihnen mehrere Möglichkeiten zur Verfügung. Diese rufen Sie wie folgt auf: Rufen Sie die Desktop App auf. Bewegen Sie den Mauszeiger in die rechte obere oder untere Ecke des Displays und klicken Sie auf Einstellungen. Klicken Sie dann auf Anpassung. Wählen Sie im Auswahlfenster erst die Option Anzeige und dann Auf einem zweitem Bildschirm anzeigen aus. Drücken Sie die Tasten + P gleichzeitig, um dieses Menü schneller zu öffnen. Unter Auf einem zweitem Bildschirm anzeigen wählen Sie unter den nachfol- genden Optionen: − Nur PC-Bildschirm − Duplizieren − Erweitern − Nur zweiter Bildschirm 99444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 18099444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 180 24.11.2014 09:26:3924.11.2014 09:26:39181 von 222

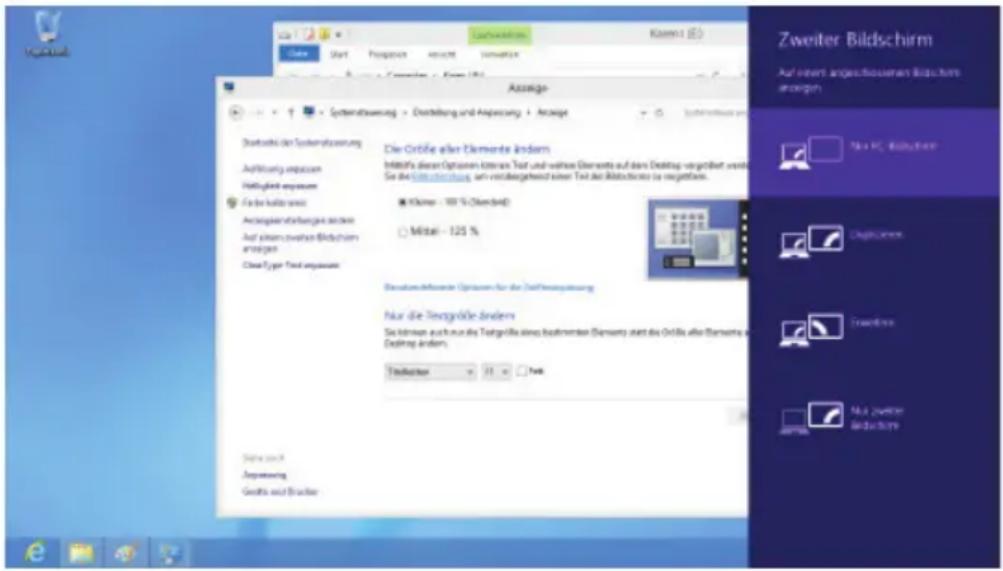

Dieser Modus dupliziert die Anzeige des Notebooks auf den externen Monitor. HINWEIS! Bei diesem Modus muss bei beiden Geräten die gleiche Bildschirmauflö- sung eingestellt sein.

In diesem Modus wird auf dem zweiten (externen) Monitor ein leerer Desktop ange- zeigt. Fenster aus dem ersten Bildschirm können auf den zweiten verschoben wer- den und umgekehrt. Die Bildschirmauflösung und die Farbqualität der einzelnen Anzeigegeräte kann in- dividuell unter Einstellungen, Anpassung, Anzeige eingestellt werden.

7.4.3. Nur PC-Bildschirm

Der Desktop wird nur auf dem Hauptmonitor 1 angezeigt.

7.4.4. Nur zweiter Bildschirm

Der Desktop wird nur auf dem zweiten (externen) Monitor angezeigt.

8.1. Tastatur Durch Doppelbelegung einiger Tasten steht Ihnen der gleiche Funktionsumfang wie bei einer herkömmlichen Windows-Tastatur zur Verfügung. Einige Funktionen werden mit Hilfe der für Notebooks typischen Fn-Taste eingegeben.

8.1.1. Notebookspezifische Tastenkombinationen

Kombi- nation Beschreibung Fn + F1 Sleep Um diese Taste an Ihre eigenen Bedürfnisse anzupassen, gehen Sie bitte über Eigenschaften von Anzeige in die Energieverwal- tung. Fn + F2 Flugzeugmodus Öffnet die Benutzeroberfläche, um die WLAN- und/oder Bluetooth-Funktion ein- oder auszuschalten. Fn + F4 ECO Funktion Mit dieser Tastenkombination aktivieren bzw. deaktivieren Sie die ECO-Funktion. Fn + F5 Dunkler Verringert die Helligkeit des Displays. 99444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 18199444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 181 24.11.2014 09:26:3924.11.2014 09:26:39182 von 222 Kombi- nation Beschreibung Fn + F6 Heller Erhöht die Helligkeit des Displays. Fn + F7 Hintergrundbeleuchtung Schaltet die Hintergrundbeleuchtung des eingebauten Dis- plays aus, um Energie zu sparen. Die Beleuchtung wird durch das Drücken von Fn + F7 eingeschaltet. Fn + F8 Anzeige Schaltet die Bildschirmanzeige zwischen LCD, externem Display und gleichzeitiger Anzeige um. Fn + F9 Touchpad Schaltet das Touchpad ein oder aus. Fn + F10 Stummschaltung Schaltet die Tonwiedergabe ein oder aus. Fn + F11 Leiser Verringert die Lautstärke der Tonwiedergabe. Fn + F12 Lauter Erhöht die Lautstärke der Tonwiedergabe Num Lk Ziffernblock Mit dieser Tastenkombination aktivieren bzw. deaktivieren Sie den Ziffernblock. Fn + Scr Lk Mit dieser Tastenkombination aktivieren bzw. deaktivieren Sie die Funktion „Rollen“. Wird in den meisten Anwendungsprogrammen benutzt, um über den Bildschirm zu rollen, ohne den Cursor be- wegen zu müssen. 8.2. Touchpad Im normalen Modus folgt der Mauszeiger (Cursor) der Richtung, die auf dem Touch- pad durch Bewegung Ihres Fingers in die entsprechende Richtung vorgegeben wird. ACHTUNG! Benutzen Sie keine Kugelschreiber oder anderen Gegen- stände, da dies zu einem Defekt Ihres Touchpads führen könnte. 99444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 18299444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 182 24.11.2014 09:26:3924.11.2014 09:26:39183 von 222

Im unteren Bereich des Touchpads befindet sich die linke und rechte Maustaste, die wie bei einer gewöhnlichen Maus genutzt werden können. Sie können aber auch direkt mit dem Touchpad einen Klick oder Doppelklick aus- führen, indem Sie die Touchpadfläche einmal oder zweimal kurz antippen. In der Systemsteuerung von Windows

8 finden Sie unter dem Punkt Maus eine Viel- zahl von nützlichen Einstellungen, die Ihnen die tägliche Arbeit erleichtert.

8.2.1. Zweifingerbedienung des Touchpads

Ihr Touchpad unterstützt eine Zweifingerbedienung die bei einigen Anwendungen die Ausführung bestimmter Befehle ermöglicht. Folgende Befehle können Sie mit Ihrem Touchpad ausführen: Abbildung Befehl Funktion Zwei Finger zusammen, oder auseinander ziehen aus einem Objekt herauszoomen / in ein Objekt hereinzoomen Einen Finger in der Mitte platzieren und mit dem zweiten Finger einen Kreis ziehen Objekt gegen den Uhrzeigersinn drehen Mit zwei Fingern gleich- zeitig von links nach rechts streifen / von rechts nach links streifen Vorwärts blättern / zurück blättern Mit zwei fingern gleich- zeitig nach unten bzw. oben streifen Scroll-Funktion. Wird in den meis- ten Anwendungsprogrammen be- nutzt, um über den Bildschirm zu rollen, ohne den Cursor bewegen zu müssen. Von oben nach unten ins Touchpad streifen Öffnet auf dem Startbildschirm das Kontextmenü und im Internet Explorer die Registrierkarten oben und unten Von rechts außen ins Touchpad streifen Öffnet die Menüleiste 99444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 18399444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 183 24.11.2014 09:26:4024.11.2014 09:26:40184 von 222 Abbildung Befehl Funktion Von links außen ins Touchpad streifen Blättert durch alle geöffneten Fenster

Die Festplatte ist Ihr Hauptspeichermedium, das hohe Speicherkapazität und schnellen Datenzugriff vereint. Mit Ihrem Notebook haben Sie eine OEM-Version** des Betriebssystems Microsoft Windows

8 erworben, die alle Leistungsmerkmale des Notebooks voll unterstützt. Wir haben die Festplatte Ihres Notebooks bereits so konfiguriert, dass Sie in der Regel optimal damit arbeiten können, ohne selbst ins- tallieren zu müssen. Das Betriebssystem Windows

8 benötigt einen Teil der Kapazi- tät zur Verwaltung der Festplatte, daher steht die komplette Kapazität der Festplatte nicht zur Verfügung. Dies erklärt mögliche Differenzen zwischen UEFI-Anzeige und Betriebssystemanzeigen. Auf der Festplatte befinden sich das Betriebssystem des Notebooks, weitere Anwendungsprogramme und Sicherheitsdateien, so dass die volle Kapazität bereits verringert ist. In der ersten Partition (C:\) befindet sich das Betriebssystem, die Anwendungspro- gramme und die „Dokumente“ der eingerichteten Benutzer. Die zweite Partition (D:\) dient der Datensicherung und beinhaltet zusätzlich Treiber (D:\Drivers) und Dienstprogramme (D:\Tools) für Ihr Notebook. ACHTUNG! Außerdem finden Sie in weiteren, nicht überschreibbaren Partitionen die Startdateien zur Systemwiederherstellung („Notebook in den Auslieferungszustand zurücksetzen“), sowie Installationsdateien von Windows

nen dürfen nicht gelöscht werden.

Original Equipment Manufacturer / vom Hersteller gekaufte Programmversionen, die meist in Verbin- dung mit Endgeräten verkauft wird 99444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 18499444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 184 24.11.2014 09:26:4024.11.2014 09:26:40185 von 222

9.1. Wichtige Verzeichnisse Nachfolgend haben wir die wichtigsten Verzeichnisse aufgeführt und den Inhalt be- schrieben. ACHTUNG! Löschen oder verändern Sie diese Verzeichnisse oder die sich darin befindenden Inhalte nicht, da ansonsten Daten verloren gehen können oder die Systemfunktionalität ge- fährdet ist. C:\ Im Stammverzeichnis des Laufwerks C: befinden sich wichtige, für den Start von Windows® 8 erforderliche Dateien. Im Auslieferungszustand sind diese Dateien aus Sicherheitsgründen ausgeblendet. C:\Programme Wie der Name schon vermuten lässt, installieren Programme in diesem Verzeichnis die zur Anwendung gehörenden Dateien. C:\Windows Das Hauptverzeichnis von Windows

8. Hier speichert das Betriebssystem seine Da-

teien. D:\Drivers In diesem Ordner finden Sie die für Ihr Notebook erforderlichen Treiber (bereits ins- talliert). D:\Tools Hier finden Sie Zusatzprogramme zu Ihrem Notebook. 99444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 18599444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 185 24.11.2014 09:26:4024.11.2014 09:26:40186 von 222

10. Optisches Laufwerk

10.1. Einlegen einer Disc Anders als bei optischen Laufwerken in einem Desktop-PC verwendet das Note- book eine Halterung zum Arretieren der Disc. Beim Einlegen der Disc ist darauf zu achten, dass sie genau auf die Halterung ge- drückt wird und dort einrastet. HINWEIS! Bekleben Sie die Disc nicht mit Schutzfolien oder anderen Aufklebern. Benutzen Sie keine verformten oder beschädigten Discs, um Schäden an Ihrem Laufwerk vorzubeugen. ACHTUNG! Benutzen Sie keine verkratzten, angebrochenen, ver- schmutzten oder qualitativ schlechten Discs. Durch die hohen Geschwindigkeiten im Laufwerk können diese bre- chen und Ihre Daten zerstören sowie Ihr Gerät beschädi- gen. Schauen Sie sich die Discs genau an, bevor Sie diese einlegen. Sind Schäden oder Verschmutzungen erkennbar, dürfen Sie diese nicht benutzen. Schäden, die durch defek- te Medien entstehen, sind von der Gewährleistung ausge- nommen und müssen kostenpflichtig repariert werden. Wenn die Disc nicht korrekt auf die Halterung platziert wird, kann sie beim Schließen der Laufwerksschublade be- schädigt werden. Drücken Sie bei eingeschaltetem Gerät die Auswurftaste am optischen Lauf- werk, um die Lade zu öffnen. Ziehen Sie die Lade vorsichtig vollständig heraus. Nehmen Sie die Disc aus ihrer Hülle, möglichst ohne die unbedruckte Seite an- zufassen. Legen Sie die Disc mit der Beschriftung nach oben auf die Lade und drücken sie vorsichtig hinunter. Die Disc liegt nun flach auf der Lade auf und rastet hörbar auf der Disc-Halterung ein. Prüfen Sie, ob die Disc sich frei drehen kann und schieben Sie die Lade dann vor- sichtig wieder in das optische Laufwerk zurück, bis sie einrastet. Im Auslieferungszustand ist Ihrem optischen Laufwerk der Laufwerksbuchstabe „E“ zugewiesen. Mit dem Windows-Explorer (Computer) können Sie bequem auf die Daten Ihrer Discs zugreifen. Starten Sie den Windows-Explorer über die Ver- knüpfung auf der Taskbar oder durch gleichzeitiges Drücken der Windowstas- 99444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 18699444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 186 24.11.2014 09:26:4024.11.2014 09:26:40187 von 222

te und der Taste „E“. Beim Zugriff auf DVD-Videos (bzw. Audio- und Videodateien auf herkömmlichen Daten-CDs) wird automatisch die vorinstallierte Medienwie- dergabe verwendet. Wenn Sie eine Disc entnehmen wollen, drücken Sie die Auswurftaste. ACHTUNG! Solange das Notebook auf das optische Laufwerk zugreift, versuchen Sie nicht, die Disc aus dem Laufwerk zu neh- men.

10.1.1. Notentnahme einer blockierten Disc

Sollte sich die Schublade nicht mehr automatisch öffnen, kann sie manuell geöffnet werden, sofern Ihr Gerät eine Notentnahmeöffnung hat. Beenden Sie Windows

8 und schalten Sie das Notebook aus. Führen Sie einen langen spitzen Gegenstand (z. B. aufgebogene Büroklammer) soweit in die Notentnahme öffnung ein, bis Sie einen Widerstand spüren. Durch einen leichten Druck öffnet sich nun die Schublade. Entnehmen Sie die Disc und starten Sie nun das Notebook erneut. 10.2. Discs abspielen / auslesen Ihr optisches Laufwerk ist in der Lage, Audio CDs, DVD-Filme oder Daten CDs/DVDs abzuspielen. Nachdem eine Disc geladen wurde, öffnet sich ein Auswahlfenster mit verschiedenen Optionen zur Wiedergabe. I. d. R. stehen Ihnen diverse Programme zur Verfügung. Sollte sich das Auswahlfenster nicht öffnen, besteht immer die Mög- lichkeit, über den Explorer auf das optische Laufwerk zuzugreifen. 10.3. Regionale Wiedergabeinformationen bei DVD Die Wiedergabe von DVD-Filmtiteln beinhaltet Dekodierung von MPEG2-Video, digitaler AC3 Audiodaten und Entschlüsseln von CSS-geschützten Inhalten. CSS (manchmal auch Copy Guard genannt) ist die Bezeichnung eines Datenschutzpro- grammes, das von der Filmindustrie als Maßnahme gegen illegale Kopien aufge- nommen wurde. Unter den vielen Reglementierungen für CSS-Lizenznehmer sind die wichtigsten die Wiedergabeeinschränkungen bei landesspezifischen Inhalten. Um geographisch abgegrenzte Filmfreigaben zu erleichtern, werden DVD-Titel für bestimmte Regionen freigegeben. Copyright-Gesetze verlangen, dass jeder DVD- Film auf eine bestimmte Region beschränkt wird (meistens die Region, in der er ver- kauft wird). Zwar können DVD-Filmversionen in mehreren Regionen veröffentlicht werden, aber die CSS-Regeln verlangen, dass jedes CSS-dechiffrierfähige System nur für eine Re- gion einsetzbar sein darf. 99444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 18799444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 187 24.11.2014 09:26:4124.11.2014 09:26:41188 von 222 HINWEIS! Die Regions-Einstellung kann über die Ansichtssoftware bis zu fünf Mal verändert werden, dann bleibt die letzte Einstellung permanent. Wenn Sie die Regions-Einstellung dann nochmals verändern wollen, muss dies werksseitig vorgenommen werden. Kosten für Versand und Einstellung müssen vom Anwender getragen werden. 10.4. Themen rund um den Brenner Dieser Abschnitt bezieht sich nur auf Geräte, die mit einem CD-RW, einem Kombo (Kombination aus CD-/DVD-Leselaufwerk) oder einem DVD-RW-Laufwerk ausgelie- fert wurden. Zunächst erhalten Sie Informationen zu den sog. Rohlingen.

10.4.1. CD- und DVD-Rohlinge

Normale CDs werden von einem Glas-Master gepresst und anschließend versiegelt. Bei Rohlingen werden digitale Informationen mit dem Laser des Brenners einge- brannt. Daher sind sie empfindlicher als die herkömmlichen Discs. Vermeiden Sie daher, insbesondere bei unbeschriebenen Rohlingen, unbedingt:

• Bestrahlung durch Sonnenlicht (UVA/UVB)

• Kratzer und Beschädigungen

Ihr Notebook ist mit einem High Definition Audiosystem mit 2 Lautsprechern (Dolby

) ausgestattet. Über das Menü Dolby in den Eigenschaften von Lautspre- cher können persönliche Einstellungen vorgenommen werden. Dies gewährleistet eine optimale Unterstützung für alle gängigen Programme und Spiele. 11.1. Externe Audioverbindungen Ihr Notebook verfügt über eingebaute Stereo-Lautsprecher, so dass Sie stets ohne zusätzliche Geräte Klänge wiedergeben können. Die Benutzung der externen An- schlüsse gibt Ihnen eine gute Möglichkeit, Ihr Notebook mit externen Geräten zu verbinden. Mit Hilfe der Tastenkombination Fn +F11 und Fn + F12 haben Sie die Möglichkeit, die Lautstärke zu regulieren.

• Dolby ist ein eingetragenes Warenzeichen der Dolby Laboratories 99444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 18899444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 188 24.11.2014 09:26:4124.11.2014 09:26:41189 von 222

WARNUNG! Zu große Lautstärke bei der Verwendung von Ohrhö- rern oder Kopfhörern erzeugt übermäßigen Schall- druck und kann zum Verlust des Hörsinns führen. Stel- len Sie die Lautstärke vor der Wiedergabe auf den niedrigsten Wert ein. Starten Sie die Wiedergabe und erhöhen Sie die Lautstärke auf den Pegel, der für Sie angenehm ist. Durch Verändern der Grundeinstel- lung des Equalizers kann sich die Lautstärke erhö- hen und damit zu bleibenden Hörschäden führen. Fer- ner kann das Verändern der Treiber, der Software, des Equalizers, des Betriebssystems etc. zur Erhöhung der Lautstärke und daher ebenfalls zu bleibenden Hör- schäden führen. Wenn ein Gerät längere Zeit mit erhöhter Lautstärke über einen Kopfhörer/Ohrhörer betrieben wird, kann das Schäden am Hörvermögen des Zuhörers verursa- chen. Audio Ausgang / Headset-Anschluss Zur Soundwiedergabe über externe Stereoge- räte wie Lautsprecher (aktiv) oder Kopfhörer/ Headset , sowie Sprachaufnahme über ein ex- ternes Aufnahmegerät/Headset. 99444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 18999444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 189 24.11.2014 09:26:4124.11.2014 09:26:41190 von 222

12.1. Was ist ein Netzwerk? Man spricht von einem Netzwerk, wenn mehrere Computer direkt miteinander ver- bunden sind. So können die Anwender Informationen und Daten untereinander übertragen und sich Ihre Ressourcen (Drucker und Laufwerke) teilen. Hier einige Beispiele aus der Praxis:

• In einem Büro werden Nachrichten per E-Mail ausgetauscht und Termine wer- den zentral verwaltet.

• Anwender teilen sich einen Drucker im Netzwerk und sichern Ihre Daten auf ei- nem Zentralrechner (Server).

• Zwei oder mehrere Computer werden miteinander verbunden, um Netzwerk- spiele zu spielen oder Daten auszutauschen.

12.1.1. Netzwerkanschluss (RJ45)

Schließen Sie ein Ende mit dem RJ45-Anschluss (Westernstecker) an die Netzwerk- schnittstelle Ihres Notebooks an und das andere an einen anderen Computer oder Hub/Switch. Weitere Erläuterungen zum Netzwerk finden Sie in der Windows

8-Hil- fe. 12.2. Wireless LAN (Funk-Netzwerk) Diese Funktion ermöglicht es Ihnen, über Funk eine Netzwerkverbindung zu einer entsprechenden Gegenstelle aufzubauen. Bitte lesen Sie die erforderlichen Voraus- setzungen. Die Wireless LAN- Funktion wird über das Windows

8 Menü ein- bzw. ausgeschaltet und ist ab Werk aktiviert. ACHTUNG! Betreiben Sie die WLAN Funktion nicht an Orten (Bsp.: Krankenhaus, Flugzeug etc.), in denen funkempfindliche Geräte stehen. Schalten Sie das Gerät nur ein, wenn sicher- gestellt ist, dass keine Beeinträchtigung besteht.

12.2.1. Voraussetzungen

Als Gegenstelle kann man einen sog. WLAN Access Point benutzen. Ein WLAN Ac- cess Point ist ein Funkübertragungsgerät, das mit Ihrem Notebook kommuniziert und den Zugriff auf das angeschlossene Netzwerk steuert. WLAN Access Points sind häufig in Großraumbüros, Flughäfen, Bahnhöfen, Universi- täten oder Internet-Cafés zu finden. Sie bieten Zugriff auf eigene Dienste und Netz- werke oder das Internet. Meist sind Zugangsberechtigungen erforderlich, die i. d. R. kostenpflichtig sind. Oft findet man Access Points mit integriertem DSL-Modem. Diese sog. Router stellen die 99444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 19099444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 190 24.11.2014 09:26:4124.11.2014 09:26:41191 von 222

Verbindung zum vorhandenen DSL-Internetanschluss und dem Wireless LAN her. Es kann auch ohne Access Point eine Verbindung zu einem anderen Endgerät mit Wireless LAN-Funktionalität hergestellt werden. Allerdings limitiert sich das Netz- werk ohne Router auf die direkt verbundenen Geräte. Wird eine Verschlüsselung bei der Übertragung benutzt, muss diese bei allen Ge- räten nach dem gleichen Verfahren arbeiten. Die Verschlüsselung ist ein Verfahren, um das Netzwerk vor unbefugtem Zugriff zu schützen. Die Übertragungsgeschwindigkeit kann je nach Entfernung und Auslastung der Ge- genstelle variieren. 12.3. Bluetooth Die Bluetooth-Technologie dient dazu, kurze Entfernungen drahtlos zu überbrü- cken. Bluetooth-Geräte übertragen Daten per Funk, so dass Computer, Mobilte- lefone, Drucker, Tastaturen, Mäuse und andere Geräte ohne Kabel miteinander kommunizieren können. Es gibt zahlreiche Verwendungsmöglichkeiten für die Blue- tooth-Drahtlostechnologie. Im Folgenden sind nur einige davon aufgezählt:

• Erstellen einer drahtlosen Verbindung zum Internet mit einem Mobiltelefon.

• Übertragen von Dateien zwischen Computern oder zwischen einem Computer und einem anderen Gerät.

• Drucken mit einem Bluetooth-Drucker.

• Verwenden einer Bluetooth-Tastatur und -Maus.

• Verbinden mit einem PAN (Personal Area Network). Die Datenübertragungsgeschwindigkeit der Bluetooth-Drahtlostechnologie kann je nach Gerät oder Umgebungsfaktoren unterschiedlich sein. Mit einem Bluetooth-Ge- rät können Daten durch Wände, Jackentaschen und Aktentaschen übertragen wer- den. Die Übertragung zwischen Bluetooth-Geräten erfolgt mit der Hochfrequenz von 2,4 Gigahertz (GHz). Für die Bluetooth High Speed Datenübertragung muss WLAN aktiviert sein, und die Gegenstelle muss ebenfalls den High Speed Modus un- terstützen. ACHTUNG! Betreiben Sie die Bluetooth-Funktion nicht an Orten (Bsp.: Krankenhaus, Flugzeug etc.), in denen funkempfindliche Geräte stehen. Schalten Sie das Gerät nur ein, wenn sicher- gestellt ist, dass keine Beeinträchtigung besteht. 99444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 19199444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 191 24.11.2014 09:26:4124.11.2014 09:26:41192 von 222 12.4. Flugzeugmodus Über den Flugmodus werden alle Funkverbindungen (z. B. WLAN, Bluetooth) deakti- viert. Standardmäßig ist der Flugzeugmodus deaktiviert, somit stehen alle Funkver- bingungen zur Verfügung. Bewegen Sie den Mauszeiger in die rechte obere oder untere Ecke des Displays und klicken Sie auf Einstellungen. Klicken Sie dann auf PC-Einstellungen ändern. Klicken Sie auf Funk. Schalten Sie hier nun den Flugzeugmodus ein oder aus. Verwenden Sie alter- nativ die Tastenkombination Fn + , um den Flugzeugmodus zu öffnen. Ist der Flugzeugmodus aktiv, wird in der Taskleiste im klassischen Desktop ein kleines Flugzeug angezeigt, auch mit einem Klick auf dieses Icon können Sie den Flug- zeugmodus ein-/ausschalten.

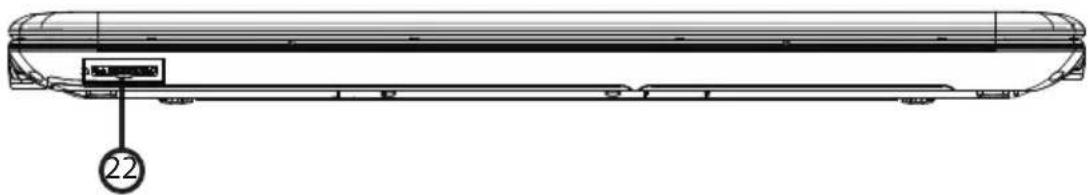

13. Multimedia Kartenleser

Speicherkarten sind Medien, die z. B. im Bereich der digitalen Fotografie eingesetzt werden und nach und nach das Medium Diskette ersetzen. Die Form und Kapazität einer Speicherkarte kann je nach Hersteller variieren. Ihr Notebook unterstützt folgende Formate:

• MMC (MultiMediaCard)

• SD (Secure Digital), SDHC, SDXC Achten Sie beim Einlegen der Speicherkarten darauf, dass die Kontakte, wie in der folgenden Auflistung beschrieben, in die richtige Richtung zeigen. Das falsche Ein- legen einer Karte könnte zu Beschädigung des Kartenlesers und/oder der Karte führen. Kartentyp Verbindungskontakte SD (Secure Digital) zeigen nach unten MMC (MultiMediaCard) zeigen nach unten 13.1. Speicherkarte einlegen HINWEIS! Die Speicherkarten können nur in eine Richtung eingelegt werden. Be- achten Sie bitte die Hinweise im oberen Abschnitt. Schieben Sie die Karte bis zum Anschlag hinein. 13.2. Speicherkarte entfernen Um SD/MMC-Karten zu entfernen, drücken Sie diese zunächst in den Anschluss hinein, um die Sicherung zu lösen. Ziehen Sie nun die Karte aus dem Schacht und lagern Sie diese fachgerecht. 99444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 19299444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 192 24.11.2014 09:26:4124.11.2014 09:26:41193 von 222

Die eingebaute Webcam ermöglicht die Nutzung diverser Kommunikationsdienste.

Der Universal Serial Bus (USB 1.1 und USB 2.0) ist ein Standard für den Anschluss von Eingabegeräten, Scannern und weiteren Peripherien. Die USB 3.0 Anschlüs- se sind vollständig abwärtskompatibel. Ihr Notebook verfügt über 1 USB 3.0 An- schlussbuchse sowie 2 USB 2.0 Anschlussbuchsen. HINWEIS! Schließen Sie Ihre USB-Geräte möglichst immer an dem Anschluss an, an dem sie installiert wurden. Andernfalls erhalten Geräte eine neue ID und eine Nachinstallation der Treiber ist erforderlich. 15.1. Notebook sichern Gegen unbefugten Zugriff stellt Ihnen Ihr neues Notebook Software- und Hard- warelösungen zur Verfügung. 15.2. Einschaltkennwort Sie können Ihr Notebook mit einem Einschaltkennwort gegen unbefugte Benut- zung schützen. Beim Einschalten des Notebooks erscheint dann eine Auffor derung zur Eingabe des Kennwortes auf dem Bildschirm. Das Kennwort wird in der UEFI-Firmwareeinstellung eingerichtet. ACHTUNG! Bewahren Sie Ihr Kennwort an einem sicheren Ort auf. Wenn Sie Ihr Kennwort vergessen, haben Sie keine Mög- lichkeit, dieses zu löschen. Wenden Sie sich in diesem Falle an Ihren Kundendienst. Sie können auch die Sicherheitsoption von Windows

8 nutzen, um Ihre Daten vor unbefugten Zugriff zu schützen. 15.3. Kensington-Sicherheitsschloss Mit einem sog. Kensington-Sicherheitsschloss können Sie Ihr Notebook gegen Diebstahl schützen. Im Fachhandel finden Sie dieses Sicherheitsschloss mit Kabel als Zubehör. Um das Sicherheitsschloss anzubringen, wickeln Sie das Kabel um einen stationären Gegenstand, z. B. ein Tischbein. Stecken Sie das Schloss in die Kensington-Vorrich- tung und drehen Sie den Schlüssel, um es abzuschließen. Bewahren Sie den Schlüssel an einem sicheren Ort auf. 99444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 19399444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 193 24.11.2014 09:26:4224.11.2014 09:26:42194 von 222

Dieser Abschnitt befasst sich mit dem Thema Software. Dabei unterscheiden wir zwischen dem Betriebssystem, der Software (den Anwendungsprogrammen), der Windows-Aktivierung und der UEFI-Firmwareeinstellung. HINWEIS! Zur aktuellen Windows Familie gehören derzeit Windows 8 und Windows 8.1. Windows 8.1 ist die erste Aktualisierung der Windows 8 Generation. 16.1. Windows

8, das neue Betriebssystem von Microsoft, enthält eine Reihe innovativer Funktionen und neuer Technologien, mit denen Ihr Notebook schnell und zuverläs- sig arbeitet und dabei einfach zu bedienen ist. 16.2. Windows - Aktivierung Zum Schutz gegen Softwarepiraterie hat Microsoft die Produktaktivierung einge- führt. Die auf Ihrem Notebook installierte wie auch die mit dem Notebook geliefer- te Windows

8-Version muss aktiviert werden, um alle Funktionen von Windows

nutzen zu können. Hierzu bedarf es lediglich einer Internetverbindung. Der Aktivierungsvorgang läuft vollautomatisch ab, und es werden keinerlei persönliche Daten übermittelt. Sollte keine Internet Verbindung zur Verfügung stehen, wählen Sie die telefonische Aktivierung wie folgt aus: Bewegen Sie den Mauszeiger in die rechte obere oder untere Ecke des Displays und klicken Sie auf Einstellungen. Klicken Sie dann auf PC-Einstellungen ändern. Wählen Sie den Punkt Windows aktivieren aus. Klicken Sie nun auf Über Telefon aktivieren. Klicken Sie auf Weiter, nachdem Sie Ihr Land ausgewählt haben. Rufen Sie eine der angegebenen Hotlines an und geben die angezeigte Zahlen- kolonne per Telefon durch, sobald Sie danach gefragt werden. Man wird Ihnen nun per Telefon eine Bestätigungs-ID nennen. Tragen Sie diese in die leeren Felder ein und klicken auf Aktivieren. HINWEIS! Sollten Sie Windows® 8 nicht aktiviert haben, so stehen Ihnen unter den PC-Einstellungen nicht alle Funktionen zur Verfügung. Außerdem wird weiterhin ein Wasserzeichen auf dem klassischen Desktop unten rechts angezeigt. 99444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 19499444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 194 24.11.2014 09:26:4224.11.2014 09:26:42195 von 222

16.3.1. Microsoft-Konto

Bei einem Microsoft-Konto handelt es sich um eine E-Mail-Adresse und ein Kenn- wort zum Anmelden bei Windows

8. Sie können eine beliebige E-Mail-Adresse ver-

wenden. Wir empfehlen aber die Verwendung der Adresse, mit der Sie auch mit Freunden kommunizieren und sich bei Ihren bevorzugten Websites anmelden. Mit dem Microsoft-Konto können Sie im Store Apps kostenlos oder auch kosten- pflichtig erwerben und auf bis zu fünf Geräte installieren. Wenn Sie sich an Ihrem Notebook mit einem Microsoft-Konto anmelden, haben Sie außerdem Zugriff auf die unterschiedlichen Dienste und Programme die von Mi- crosoft zur Verfügung gestellt werden.

• Die Kontaktinformationen und der Status Ihrer Freunde bei Diensten wie Hot- mail, Facebook, Twitter und LinkedIn werden automatisch aktualisiert, sobald Sie diese Dienste über Ihr Microsoft-Konto aufrufen.

• Sie können auf Ihre Fotos, Dokumente und anderen Dateien über SkyDrive, Facebook und Flickr zugreifen und diese freigeben.

• Ihre persönlichen Einstellungen, einschließlich Designs, Spracheinstellungen, In- ternetfavoriten und Apps, werden mit jedem PC synchronisiert, der Windows

ausführt und bei dem Sie sich anmelden.

• Sie erhalten Apps im Windows

8 Store. Sie können diese auf jedem beliebigen PC verwenden, der Windows

8 ausführt und bei dem Sie sich anmelden. Wenn Sie unter Windows

8 ein Microsoft-Konto erstellen möchten, führen Sie fol- gende Schritte aus: Bewegen Sie den Mauszeiger in die rechte obere oder untere Ecke des Bild- schirms und klicken Sie auf Einstellungen. Klicken Sie auf PC-Einstellungen ändern > Benutzer > Zu einem Microsoft-Konto wechseln.

16.3.2. Taskleiste (Desktop Modus)

Von der Taskleiste unten am Bildschirm aus können Sie Programme starten und zwi- schen bereits gestarteten Programmen wechseln. Unter Windows® 8 können Sie je- des Programm in die Taskleiste setzen, sodass Sie es immer mit einem einzigen Klick öffnen können. Darüber hinaus können Sie die Symbole auf der Taskleiste neu an- ordnen, indem Sie einfach darauf klicken und sie an die gewünschte Position zie- hen. Bewegen Sie den Mauszeiger über die Symbole, und es werden Miniaturen je- der Datei oder jedes Fensters angezeigt, das in diesem Programm geöffnet ist. Wenn Sie den Mauszeiger über die Miniatur bewegen, wird eine Vollbildvorschau des je- weiligen Fensters angezeigt. Wenn Sie den Mauszeiger von der Miniatur weg bewe- gen, wird auch die Vollbildvorschau geschlossen. 99444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 19599444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 195 24.11.2014 09:26:4224.11.2014 09:26:42196 von 222

16.3.3. Sprunglisten

Sprunglisten bieten eine praktische Möglichkeit zum Öffnen von Dateien, mit de- nen Sie in letzter Zeit gearbeitet haben. Zum Anzeigen der kürzlich verwendeten Dateien klicken Sie einfach mit der rechten Maustaste auf das Anwendungssymbol auf der Taskleiste. Wenn Sie also mit der rechten Maustaste auf das Word-Symbol kli- cken, werden die kürzlich verwendeten Word-Dokumente angezeigt. Darüber hin- aus können Sie auch andere Dateien, die Sie schnell zur Hand haben möchten, ein- fach in die Sprungliste setzen, damit sie immer angezeigt werden. Auf diese Weise können Sie auf Dokumente, die Sie häufiger verwenden, mit nur wenigen Maus- klicks zugreifen. Die Sprunglisten von einigen Programmen wie Windows

8 Media Player können im Vorfeld mit häufig verwendeten Befehlen gefüllt werden. So sehen Sie in der Sprungliste für Windows

8 Media Player beispielsweise Optionen zum Abspielen der gesamten Musik oder zum erneuten Öffnen der letzten Wiedergabeliste. In der Sprungliste für Internet Explorer werden die häufig und zuletzt besuchten Websites angezeigt. Bei einigen Programmen können Sie hiermit sogar schnell auf Befehle zugreifen, die in der Vergangenheit nur aus dem Programm selbst aufgeru- fen werden konnten, wie den Befehl zum Verfassen einer neuen E-Mail-Nachricht.

8 vereinfacht das Arbeiten mit Fenstern auf dem Desktop. Sie verfügen damit über intuitivere Möglichkeiten zum Öffnen und Schließen, zum Ändern der Größe und zum Anordnen. Mit Windows

8 wird die Erledigung alltäglicher Aufgaben noch einfacher. Mit der Einrastfunktion („Snaps“) wird es beispielsweise einfacher denn je, zwei geöffne- te Fenster zu vergleichen. Sie müssen die Größe der geöffneten Fenster für den Ver- gleich nicht manuell anpassen. Ziehen Sie das Fenster einfach mit der Maus an ei- nen der Seitenränder des Bildschirms, und es füllt den halben Bildschirm aus. Klicken Sie auf die Titelleiste des Fensters, „schütteln“ Sie es, und alle anderen geöff- neten Fenster werden als Symbole auf der Taskleiste angezeigt. „Schütteln“ Sie das Fenster erneut, und die anderen Fenster werden wieder angezeigt.

16.3.5. Bessere Geräteverwaltung

8 können Sie sämtliche Geräte über die zentrale Funktion „Devices“ anschließen, verwalten und nutzen. Alle Geräte werden an einer zentralen Stelle angezeigt. Mit der neuen Device Stage-Technologie geht Windows® 8 bei der Ge- räteverwaltung jedoch noch einen Schritt weiter. Device Stage hilft Ihnen bei der Nutzung aller kompatibler Geräte, die an den Computer angeschlossen sind. Dank Device Stage können Sie nun in einem einzigen Fenster den Gerätestatus anzeigen und häufig verwendete Befehle ausführen. Hier finden Sie sogar Bilder von den Ge- räten, sodass Sie auf einfache Weise sehen können, welche Geräte angeschlossen sind. Die Hersteller der Geräte können Device Stage sogar anpassen. Wenn der Her- steller Ihrer Kamera beispielsweise eine angepasste Version von Device Stage be- reitstellt, können Sie Angaben wie die Anzahl der Fotos auf der Kamera sehen und 99444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 19699444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 196 24.11.2014 09:26:4224.11.2014 09:26:42197 von 222

erhalten Links zu hilfreichen Informationen, wenn Sie die Kamera mit dem Note- book verbinden.

Mit Heimnetzgruppen, einer Funktion von Windows

8, wird das Verbinden von Heimcomputern zu einem Kinderspiel. Eine Heimnetzgruppe wird automatisch ein- gerichtet, wenn Sie den ersten PC unter Windows

8 mit dem Heimnetzwerk verbin- den. Das Hinzufügen weiterer PCs mit Windows

8 zur Heimnetzgruppe ist schnell erledigt. Sie können exakt angeben, was auf jedem PC für alle anderen PCs in der Heimnetzgruppe freigegeben werden soll. Anschließend ist die gemeinsame Nut- zung von Dateien auf den unterschiedlichen Heim-PCs – und auf vielen anderen Ge- räten – so einfach, als würden sich alle Daten auf einer einzigen Festplatte befinden. Auf diese Weise können Sie digitale Fotos auf dem Computer im Arbeitszimmer speichern und dann einfach von einem Laptop in einem beliebigen anderen Raum darauf zugreifen. Ebenso wird auch der Drucker im Arbeitszimmer automatisch für alle PCs im Haus freigegeben, wenn er sich einmal in der Heimnetzgruppe befindet. 16.4. Übersicht Die große Neuerung bei Windows

8 ist der Startbildschirm. Dieses zentrale Element ersetzt das Startmenü in Windows

8. Hier können Sie alle wichtigen Programme

und Dienste starten. Die Bedienung erfolgt, wie bei den vorhergehenden Versionen über die Befehlseingabe via Maus oder Keyboard. Der Startbildschirm kann jederzeit über die Taste (Win) geöffnet werden. Mit dieser Taste wechseln Sie außerdem zwischen dem Startbildschirm und einer akti- ven Anwendung hin und her. Um zu einer anderen als der zuletzt geöffneten An- wendung zu wechseln, drücken Sie die Tastenkombination Win+Tab. Zentrales Element des Startbildschirms sind die Kacheln, die jeweils für eine Anwen- dung bzw. Funktion stehen. Sie werden in Blöcken dargestellt, wobei Sie die Anzahl der Blöcke und deren Spalten selbst festlegen können. Ziehen Sie mit der Maus per Drag & Drop die Kacheln an die gewünschte Position.

8 arbeiten zu können, müssen Sie sich ein Windows

8 Benutzer- konto erstellen. Bewegen Sie den Mauszeiger in die obere rechte Ecke des Displays, bewegen Sie die Maus nach unten und klicken Sie auf Einstellungen. Wählen Sie PC-Einstellungen ändern. Öffnen Sie die Kategorie Benutzer. Wählen Sie Benutzer Hinzufügen, um weitere Benutzerkonten zu erstellen. 99444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 19799444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 197 24.11.2014 09:26:4224.11.2014 09:26:42198 von 222 Mit Windows

8 haben Sie die Möglichkeit, sich durch 3 verschiedene Anmeldever- fahren an Windows

8 lässt Ihnen die Wahl zwischen der normalen Anmeldung durch ein Passwort, einer PIN oder einem Bildkennwort. Um eine PIN oder ein Bildkennwort einzustellen, müssen Sie vorher ein Passwort für Windows

8 eingestellt haben.

16.4.2. Passwort für Windows festlegen

Bewegen Sie den Mauszeiger in die rechte obere oder untere Ecke des Displays und klicken Sie auf Einstellungen. Klicken Sie dann auf PC-Einstellungen ändern. Wählen Sie den Punkt Benutzer aus. Klicken Sie auf Kennwort ändern und folgen Sie den Anweisungen.

16.4.3. PIN für Windows festlegen

Bewegen Sie den Mauszeiger in die rechte obere oder untere Ecke des Displays und klicken Sie auf Einstellungen. Klicken Sie dann auf PC-Einstellungen ändern. Wählen Sie den Punkt Benutzer aus. Klicken Sie auf PIN Erstellen und folgen Sie den Anweisungen.

16.4.4. Bildkennwort für Windows festlegen

Bewegen Sie den Mauszeiger in die rechte obere oder untere Ecke des Displays und klicken Sie auf Einstellungen. Klicken Sie dann auf PC-Einstellungen ändern. Wählen Sie den Punkt Benutzer aus. Klicken Sie auf Bildcode erstellen und folgen Sie den Anweisungen. HINWEIS! Das Anmelden mit dem Bildkennwort wurde speziell für Geräte mit Touchdisplays entwickelt. Bei Geräten ohne Touchdisplay verwenden Sie die Maus als Ersatz zu Fingerbewegungen oder Gesten. Um alle Microsoft Dienste nutzen zu können, müssen Sie sich mit einem Microsoft Konto anmelden. 16.5. Benutzerkonto mit LiveID verknüpfen Sie können Ihr Benutzerkonto mit einer LiveID verknüpfen. Somit können Sie sich mit Ihrer LiveID an jedem beliebigen mit dem Internet verbundenem Rechner oder mobilem Gerät anmelden. Bewegen Sie den Mauszeiger in die obere rechte Ecke des Displays, bewegen Sie die Maus nach unten und klicken Sie auf Einstellungen. Wählen Sie PC-Einstellungen ändern. Öffnen Sie die Kategorie Benutzer. Wählen Sie Zu einem Microsoft-Konto wechseln. 99444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 19899444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 198 24.11.2014 09:26:4324.11.2014 09:26:43199 von 222

Geben Sie nun eine Ihre Windows Live-ID E-Mail Adresse ein. Wenn Sie weder einen Windows Live-ID Account erstellt noch eine E-Mail Adres- se für Ihren Windows-live ID Account hinterlegt haben, können Sie unter http://www.windowslive.com/ Ihren Windows Live-ID Account erstellen und bearbeiten. Folgen Sie den Anweisungen auf dem Bildschirm, um die Verknüpfung abzu- schließen. 16.6. Windows

8 Startbildschirm Nachdem das Betriebssystem gestartet ist, befinden Sie sich auf dem neuen Win- dows® 8, Startbildschirm. (Abbildung ähnlich) Folgende Informationen werden hier unter anderem exemplarisch angezeigt: Windows

8 App´s sind ausführbare Programme. Die Kachel „Desktop“ öffnet die klassische Windows Ansicht Die Kachel Internet Explorer öffnet den Internet Explorer HINWEIS! Apps sind Anwendungsprogramme, welche durch eine Miniaturabbil- dung des Programms auf einem Desktop angezeigt werden. Die Minia- turabbildungen der Apps sind größer als die der normalen Kacheln. 99444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 19999444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 199 24.11.2014 09:26:4324.11.2014 09:26:43200 von 222 16.7. Windows

8 Desktop Dieses Bild zeigt eine symbolische Abbildung über zusätzliche Programme. (Abbildung ähnlich) Folgende Informationen werden hier unter anderem exemplarisch angezeigt: klassische Desktop Apps Desktop App´s sind Anwendungen, die durch eine Miniaturabbil- dung des Programms auf einem Desktop angezeigt werden. Die Miniaturabbildungen der Apps sind größer als die der normalen Kacheln. Die klassische Desktop App „Power Recover“ öffnet das Programm zur Systemwiederherstellung. Die klassische Desktop App „Microsoft Office“ öffnet das Microsoft Office Programm. 99444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 20099444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 200 24.11.2014 09:26:4324.11.2014 09:26:43201 von 222

8 Apps von Drittanbieter werden wie folgt angezeigt. Beispiel: Windows

Apps von Drittanbietern Diese Windows

8 App´s sind ausführbare Programme von Drit- tanbietern. Diese Windows

8 App öffnet das Programm „PowerDVD“. Diese Windows

8 App öffnet das Programm „YouCam“.

16.7.1. Arbeiten mit Windows

8 und klassischen Apps Menü Handlungsanweisung Öffnen einer App Klicken Sie mit der linken Maustaste auf die gewünschte App. Schließen einer App HINWEIS! Nicht alle Apps müssen geschlossen werden! Windows® 8 schließt nicht verwendete Apps automatisch. Drücken Sie die Tastenkombination Alt+F4. Klicken Sie auf den oberen Rand der laufen- den App und ziehen Sie die App nach unten auf den Displayrand. Alle Apps anzeigen Klicken Sie mit der rechten Maustaste auf den Startbildschirm. Klicken Sie auf Alle Apps in der rechten unte- ren Ecke des Displays. Apps mit dem Startbildschirm verknüpfen Klicken Sie mit der rechten Maustaste auf den Startbildschirm. Klicken Sie auf Alle Apps in der rechten unte- ren Ecke des Displays. Klicken Sie mit der rechten Maustaste auf die gewünschte App, um sie zu markieren. Klicken Sie auf An „Start“ anheften in der lin- ken unteren Ecke des Displays. 99444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 20199444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 201 24.11.2014 09:26:4424.11.2014 09:26:44202 von 222 App mit der Taskleiste ver- knüpfen Klicken Sie mit der rechten Maustaste auf den Startbildschirm. Klicken Sie auf Alle Apps in der rechten unte- ren Ecke des Displays. Klicken Sie mit der rechten Maustaste auf die gewünschte App, um sie zu markieren. Klicken Sie auf An Taskleiste anheften in der linken unteren Ecke des Displays. Installieren einer App Starten Sie die Store App. Suchen Sie die gewünschte App aus und klicken Sie auf Installieren. Die App wird nun im Hintergrund heruntergeladen und instal- liert. Deinstallieren einer App Klicken Sie mit der rechten Maustaste auf den Startbildschirm. Klicken Sie auf Alle Apps in der rechten unte- ren Ecke des Displays. Klicken Sie mit der rechten Maustaste auf die gewünschte App. Klicken Sie auf Deinstallieren am unteren Ende des Displays. HINWEIS! Nicht alle Apps können deinstalliert werden. Wird die Option Deinstallie- ren nicht angezeigt, kann diese App nicht deinstalliert werden. App als Administrator ausführen (Nur mit Desktop Apps möglich) Klicken Sie mit der rechten Maustaste auf die gewünschte App. Klicken Sie nun auf Als Administrator aus- führen am unteren Ende des Displays. App in einem neuen Fenster ausführen (Nur mit Desktop Apps möglich) Klicken Sie mit der rechten Maustaste auf die gewünschte App. Klicken Sie auf Neues Fenster öffnen am un- teren Ende des Displays. Apps suchen Bewegen Sie den Mauszeiger in die obe- re rechte Ecke des Displays, bewegen Sie die Maus nach unten und klicken Sie auf Suchen. Geben Sie den Namen der App ein. 99444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 20299444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 202 24.11.2014 09:26:4424.11.2014 09:26:44203 von 222

Apps anordnen Klicken und halten Sie mit der linken Maus- taste auf das gewünschte App und ziehen es auf die gewünschte Position. Mehrere Apps markieren Klicken Sie mit der rechten Maustaste auf die gewünschten Apps. 16.8. Verwenden der Suchfunktion Verwenden Sie die Suchfunktion, um einzelne Aufgaben bzw. Einstellungen oder Apps schnell zu finden. Bewegen Sie den Mauszeiger in die rechte obere oder untere Ecke des Displays und klicken Sie auf Suchen. Geben Sie den Namen der App oder Datei ein und wählen Sie einen Eintrag aus der Ergebnisliste auf der linken Seite des Displays. Die Suchergebnisse sind nach Apps, Einstellungen und Dateien geordnet. Wählen Sie die Kategorie (Apps, Einstellungen oder Dateien) unter der sich die gesuchte Datei befindet. 16.9. Windows

8 Ein-/ Ausschaltfunktionen Das neue Windows

8 bietet Ihnen die Möglichkeit Ihr Notebook neu zu starten, in den Energiesparmodus zu versetzen oder herunterzufahren. Änderungen der Energiespareinstellungen können jederzeit in den Energieoptio- nen vorgenommen werden. Im Energiesparmodus bleibt der Inhalt des Arbeitsspeichers Ihres Notebooks er- halten, während praktisch alle anderen Komponenten Ihres Notebooks abgeschal- tet werden oder ihren Stromverbrauch auf ein Minimum reduzieren. Wenn Sie z.B. das Notebook zuklappen wird es in den Energiespar-Modus gesetzt und beim Auf- klappen automatisch wieder gestartet Neu starten Bewegen Sie den Mauszeiger in die obere rechte Ecke des Dis- plays, bewegen Sie die Maus nach unten und klicken Sie auf Einstellungen. Klicken Sie nun auf Ein/Aus und wählen Neu starten aus. Ihr Notebook startet nun neu. Energie sparen Bewegen Sie den Mauszeiger in die obere rechte Ecke des Dis- plays, bewegen Sie die Maus nach unten und klicken Sie auf Einstellungen. Klicken Sie nun auf Ein/Aus und wählen Energie sparen aus. Ihr Notebook wechselt nun in den Energiespar- modus. Herunter- fahren Bewegen Sie den Mauszeiger in die obere rechte Ecke des Dis- plays, bewegen Sie die Maus nach unten und klicken Sie auf Einstellungen. Klicken Sie nun auf Ein/Aus und wählen Herunterfahren aus. 99444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 20399444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 203 24.11.2014 09:26:4424.11.2014 09:26:44204 von 222 16.10. Einstellungen in der Systemsteuerung Mit Hilfe der Systemsteuerung können Sie Einstellungen von Windows

8 ändern. Diese Einstellungen steuern fast alles zur Darstellung und Funktionsweise von Win- dows

8 und sie ermöglichen Ihnen das Einrichten von Windows

8 entsprechend Ihren Anforderungen. Beim ersten Öffnen der Systemsteuerung werden einige der am häufigsten verwen- deten Elemente der Systemsteuerung nach Kategorien gruppiert angezeigt. Benötigen Sie in der Kategorieansicht weitere Informationen zu einem Element der Systemsteuerung, müssen Sie den Mauszeiger über das Symbol oder den Kategori- enamen halten und den daraufhin angezeigten Text lesen. Um eines dieser Elemente zu öffnen, müssen Sie auf das zugehörige Symbol oder den Kategorienamen klicken. Für einige dieser Elemente wird eine Liste mit ausführbaren Aufgaben sowie eine Auswahl einzelner Systemsteuerungselemente geöffnet. Um die Systemsteuerung zu öffnen, gehen Sie wie folgt vor: Bewegen Sie den Mauszeiger in die rechte obere oder untere Ecke des Displays und klicken Sie auf Suchen. Geben Sie Systemsteuerung in das Suchfeld ein. Klicken Sie auf Systemsteuerung. 16.11. Notebook in den Auslieferungszustand zurücksetzen Bei Problemen mit der Installation oder anderen Softwareproblemen, bei denen es nötig ist die Software neu zu installieren, bietet Ihnen Windows

8 neu auf Ihrem Notebook aufspielen. Achten Sie vorher darauf, dass Sie alle für Sie wichtigen Daten oder Programme ge- sichert haben. 99444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 20499444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 204 24.11.2014 09:26:4424.11.2014 09:26:44205 von 222

16.11.1. Systemwiederherstellung starten

Drücken Sie nach einem Neustart die Taste F11 oder starten Sie das Notebook mit gedrückter F11 Taste, um PowerRecover zu starten. oder Klicken Sie auf die PowerRecover Windows

8 Desktop App, um das Programm vom Windows

8 Desktop aus zu starten. Es werden Ihnen 3 mögliche Optionen angeboten: − Treiber und Tools auf eine optische Disc brennen Erstellung einer Support Disc − Aktualisieren Sie Ihr Notebook, ohne Ihre Daten zu beschädigen Aktualisierung des Notebooks, ohne Ihre Daten zu löschen. − Auslieferungszustand wiederherstellen Wählen Sie zwischen zwei Wiederherstellungsmöglichkeiten: ● Auf HDD zurücksetzen - keine Sicherung der Benutzerdaten Alle Daten auf dem Notebook werden unwiderruflich gelöscht. Es wird der Auslieferungszustand wieder hergestellt. ● Auf HDD zurücksetzen - mit gesicherten Benutzerdaten Es wird der Auslieferungszustand erstellt und alle Benutzerdaten unter C:\ USER werden gesichert. HINWEIS! Führen Sie jede Art der Wiederherstellung nur mit angeschlossenem Netzteil durch. ACHTUNG! Bei der Option mit gesicherten Benutzerdaten dauert die Rücksicherung sehr lange. Es werden nur die Daten gesi- chert, die sich in dem Ordner C:\USER befinden. Alle wei- teren Daten werden gelöscht. Führen Sie daher immer re- gelmäßig eine Datensicherung auf externen Datenträgern durch. Die Geltendmachung von Schadensersatzansprü- chen für Datenverlust und dadurch entstandene Folge- schäden wird ausgeschlossen. Klicken Sie auf Weiter und folgen Sie den weiteren Anweisungen auf dem Bild- schirm, um den Auslieferungszustand wieder herzustellen. 99444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 20599444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 205 24.11.2014 09:26:4424.11.2014 09:26:44206 von 222 16.12. UEFI-Firmwareeinstellung In der UEFI-Firmwareeinstellung (Hardware Basis-Konfiguration Ihres Systems) ha- ben Sie vielfältige Einstellungsmöglichkeiten zum Betrieb Ihres Notebooks. Bei- spielsweise können Sie die Betriebsweise der Schnittstellen, die Sicherheitsmerkma- le oder die Verwaltung der Stromversorgung ändern. Das Notebook ist bereits ab Werk so eingestellt, dass ein optimaler Betrieb gewährleistet ist. ACHTUNG! Bitte ändern Sie die Einstellungen nur, wenn dies absolut erforderlich ist und Sie mit den Konfigurationsmöglichkei- ten vertraut sind.

16.12.1. Ausführen der UEFI-Firmwareeinstellung

Sie können das Konfigurationsprogramm nur kurz nach dem Systemstart ausführen. Wenn das Notebook bereits gestartet ist, schalten Sie es ab und starten es erneut. Drücken Sie die F2 Funktionstaste, um die UEFI-Firmwareeinstellung zu starten. 16.13. Windows

8 - Hilfe und Support

Hier finden Sie eine umfassende Sammlung von Anleitungen, Hilfestellungen und Vorschlägen zur Problembeseitigung. Diese Hilfe bespricht das gesamte Spektrum des Windows

8 -Betriebssystems. Sie empfiehlt sich für Anfänger wie auch für Profis. Die in Themen unterteilten Infor- mationen lassen sich ausdrucken oder mit Lesezeichen versehen. So starten Sie: Bewegen Sie den Mauszeiger in die obere rechte Ecke des Displays, bewegen Sie die Maus nach unten und klicken Sie auf Einstellungen. Klicken Sie nun auf Hilfe. Wählen Sie nun das Thema, das für Sie interessant ist aus. 99444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 20699444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 206 24.11.2014 09:26:4424.11.2014 09:26:44207 von 222

17. FAQ - Häufi g gestellte Fragen

Muss ich die beiliegenden Discs noch installieren? − Nein. Grundsätzlich sind alle Programme bereits vorinstalliert. Die Discs sind lediglich als Sicherheitskopie gedacht. Wo finde ich die notwendigen Treiber für mein Notebook? − Die Treiber befinden sich auf der zweiten Partition der Festplatte in den Ordnern Drivers(Treiber) und Tools. Was ist die Windows

8 -Aktivierung? − In dieser Bedienungsanleitung finden Sie ein entsprechendes Kapitel mit detail lierten Informationen zu diesem Thema. Wie aktiviere ich Windows

8 aktiviert sich automatisch, sobald eine Internetverbindung her- gestellt wird. Wie aktiviere ich Windows

8 ohne Internetanschluss? − Windows

8 lässt sich auch über das Telefon aktivieren. Folgen Sie den An- weisungen unter dem Abschnitt „Windows - Aktivierung“, um Windows

8 te- lefonisch zu aktivieren. Wann empfiehlt sich die Wiederherstellung des Auslieferungszustandes? − Diese Methode sollte nur als letzte Lösung gewählt werden. Lesen Sie im Ka- pitel Systemwiederherstellung, welche Alternativen sich anbieten. Wie mache ich eine Datensicherung? − Machen Sie eine Sicherung und eine Rück sicherung ausgewählter Daten auf externen Medien, um sich mit der Technik vertraut zu machen. Eine Siche- rung ist unbrauch bar, wenn Sie nicht in der Lage sind, die Daten wiederher- zustellen, das Medium defekt oder nicht mehr verfügbar ist. Warum muss ich mein USB-Gerät erneut installieren, obwohl ich dies bereits getan habe? − Wird das Gerät nicht am gleichen USB-Anschluss betrieben, an dem es instal- liert worden ist, erhält es automatisch eine neue Kennung. Das Betriebssys- tem behandelt es dann wie ein neues Gerät und möchte es neu installieren. − Verwenden Sie den installierten Treiber oder schließen Sie das Gerät an dem Anschluss an, an dem es installiert wurde. 99444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 20799444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 207 24.11.2014 09:26:4524.11.2014 09:26:45208 von 222 17.1. Lokalisieren der Ursache Beginnen Sie mit einer sorgfältigen Sichtprüfung aller Kabelverbindungen. Wenn das Notebook an Peripheriegeräte angeschlossen ist, überprüfen Sie auch hier die Steckverbindungen aller Kabel. HINWEIS! Tauschen Sie Kabel für verschiedene Geräte nicht wahllos gegeneinan- der aus, auch wenn Sie genau gleich aussehen. Die Pinbelegungen im Kabel sind vielleicht abweichend. Das Notebook schaltet sich nicht ein. Befinden sich das Notebook im Akkubetrieb, schließen Sie das Notebook an den Netzadapter an und vergewissern Sie sich, dass der Akku geladen ist bzw. wird. Wenn Sie das Notebook bereits mit Netzadapter betreiben, trennen Sie den Netzadapter von der Steckdose und schließen Sie zum Test z. B. eine Lampe an dieselbe Steckdose an. Funktioniert die Lampe auch nicht, fragen Sie einen Elek- triker um Rat. Der Bildschirm ist schwarz.

• Dieser Fehler kann unterschiedliche Ursachen haben: − Die Betriebsanzeige (Ein-/Ausschalter) leuchtet nicht und das Notebook be- findet sich im Ruhezustand. Lösung: Betätigen Sie den Ein-/Ausschalter. − Die Energie Sparen Anzeige blinkt. Das Notebook befindet sich im Energie Sparen Modus. Lösung: Betätigen Sie den Ein-/Ausschalter. − Die Hintergrundbeleuchtung wurde mit der Tastenkombination Fn+F7 deak- tiviert. Lösung: Durch das Drücken einer beliebigen Taste wird die Hintergrundbeleuchtung wieder aktiviert. Das Notebook schaltet sich während des Betriebs aus. Der Akku könnte leer sein. Schließen Sie das Notebook über den Netzadapter an und laden Sie den Akku auf. Das Notebook lässt sich nicht einschalten. Betreiben Sie das Notebook über den Akku, überprüfen Sie, ob dieser richtig ein- gelegt und geladen ist. 99444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 20899444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 208 24.11.2014 09:26:4524.11.2014 09:26:45209 von 222

Falsche Zeit- und Datumsanzeige. Klicken Sie die Uhrzeitanzeige in der Taskleiste an. Wählen Sie die Option Datums- und Uhrzeiteinstellung ändern und stellen Sie anschließend die korrek- ten Werte ein. Vom optischen Laufwerk können keine Daten gelesen werden. Überprüfen Sie, ob die Disc ordnungsgemäß eingelegt ist. Die WLAN-/Bluetooth-Verbindungen funktionieren nicht. Überprüfen Sie ob der Flugzeugmodus ausgeschaltet ist. Drücken Sie dazu die Tastenkombination Fn + , um das Flugzeugmodus Menü zu öffnen. Das Touchpad ist ohne Funktion. Um das Touchpad zu aktivieren, drücken Sie die Tastenkombination Fn + F9. Apps (z.B. Wetter App) können nicht als Live Kachel dargestellt werden. Überprüfen Sie das Datum, die Zeitzone und die Uhrzeit. 17.2. Benötigen Sie weitere Unterstützung? Wenn Sie trotz der Vorschläge im vorangegangenen Abschnitt immer noch Proble- me haben, nehmen Sie bitte Kontakt mit Ihrer Hotline auf oder wenden Sie sich an www.medion.de. Wir werden Ihnen weiterhelfen. Bevor Sie sich jedoch an Ihr Technologie Center wenden, bereiten Sie bitte folgen- de Daten vor:

• Haben Sie Erweiterungen oder Änderungen an der Ausgangskonfiguration vor- genommen?

• Was für zusätzliche Peripheriegeräte nutzen Sie?

• Welche Meldungen, wenn überhaupt, erscheinen?

• Welche Software wurde beim Auftreten des Fehlers verwendet?

• Welche Schritte haben Sie zur Lösung des Problems bereits unternommen? 17.3. Treiberunterstützung Das System ist mit den installierten Treibern in unseren Testlabors ausgiebig und er- folgreich getestet worden. In der Computerbranche ist es jedoch üblich, dass die Treiber von Zeit zu Zeit aktualisiert werden. Dies kommt daher, dass sich z. B. even- tuelle Kompatibilitätsprobleme zu anderen, noch nicht getesteten Komponenten (Programme, Geräte) ergeben haben. Sie können aktuelle Treiber aus dem Internet auf folgender Adresse finden: http://www.medion.de Bitte wenden Sie sich an die Service-Adresse des Landes, im dem das Gerät erwor- ben wurde. 99444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 20999444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 209 24.11.2014 09:26:4524.11.2014 09:26:45210 von 222 17.4. Transport Beachten Sie folgende Hinweise, wenn Sie das Notebook transportieren wollen: Schalten Sie das Notebook aus. Um Beschädigungen zu vermeiden, werden die Köpfe der Festplatte dabei automatisch in einem sicheren Bereich bewegt. Ent- fernen Sie eingelegte DVDs/CDs. Warten Sie nach einem Transport des Notebooks solange mit der Inbetriebnah- me, bis das Gerät die Umgebungstemperatur angenommen hat. Bei großen Temperatur- oder Feuchtigkeitsschwankungen kann es durch Kondensation zur Feuchtigkeitsbildung inner halb des Notebooks kommen, die einen elektrischen Kurzschluss verursachen kann. Schließen Sie das Notebook und stellen Sie sicher, dass der Deckel fest schließt. Verwenden Sie stets eine Notebook-Tragetasche, um das Notebook vor Schmutz, Feuchtigkeit, Erschütterungen und Kratzern zu schützen. Benutzen Sie für den Versand Ihres Notebooks stets die originale Kartonage und lassen Sie sich von Ihrem Transportunternehmen diesbezüglich beraten. Laden Sie Ihren Akku und eventuell vorhandene Ersatzakkus vor Antritt längerer Reisen unbedingt voll auf und vergessen Sie nicht, den Netzadapter mitzuneh- men. Erkundigen Sie sich vor einer Reise über die am Zielort vorhandene Strom- und Kommunikationsversorgung. Erwerben Sie vor dem Reiseantritt bei Bedarf die erforderlichen Adapter für Strom bzw. Kommunikation (LAN etc.). Legen Sie, bei Versand des Notebooks, den Akku separat in die Kartonage. Wenn Sie die Handgepäckkontrolle am Flughafen passieren, ist es empfehlens- wert, dass Sie das Notebook und alle magnetischen Speichermedien (externe Festplatten) durch die Röntgenanlage (die Vorrichtung, auf der Sie Ihre Taschen abstellen) schicken. Vermeiden Sie den Magnetdetektor (die Konstruktion, durch die Sie gehen) oder den Magnetstab (das Handgerät des Sicherheits personals), da dies u. U. Ihre Daten zerstören könnte. 99444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 21099444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 210 24.11.2014 09:26:4524.11.2014 09:26:45211 von 222

17.5. Wartung ACHTUNG! Es befinden sich keine zu war tenden oder zu reinigenden Teile inner halb des Notebook-Gehäuses. Achten Sie darauf, dass die Steckkontakte keinesfalls mit Wasser in Berührung kommen, um Beschädigungen zu vermeiden. Sollte dies dennoch passieren, müssen die Steckkontakte vor der nächsten Verwendung unbedingt trockengerieben werden. Die Lebensdauer des Notebooks können Sie durch folgende Maßnahmen verlän- gern: Ziehen Sie vor dem Reinigen immer den Netzstecker, alle Verbindungskabel und entfernen Sie den Akku. Reinigen Sie das Notebook nur mit einem angefeuchte ten, fusselfreien Tuch. Verwenden Sie keine Lösungsmittel, ätzende oder gasförmige Reinigungsmittel. Benutzen Sie zur Reinigung Ihres optischen Laufwerks keine CD-ROM-Reini- gungsdiscs oder ähnliche Produkte, welche die Linse des Lasers säubern.

18. Auf-/Umrüstung und Reparatur

• Überlassen Sie die Auf- oder Umrüstung Ihres Notebooks aus- schließlich qualifiziertem Fach personal. Sollten Sie nicht über die notwendige Qualifi kation verfügen, beauftragen Sie einen ent sprechenden Service-Techniker. Bitte wenden Sie sich an Ihren Kundendienst, wenn Sie technische Probleme mit Ihrem Notebook haben.

• Im Falle einer notwendigen Reparatur wenden Sie sich bitte ausschließlich an unsere autorisierten Servicepartner. 99444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 21199444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 211 24.11.2014 09:26:4524.11.2014 09:26:45212 von 222 18.1. Hinweise für den Servicetechniker

• Das Öffnen des Notebook-Gehäuses sowie die Auf- und Um- rüstung Ihres Notebooks ist nur Service-Technikern vorbehalten.

• Verwenden Sie nur Originalersatzteile.

• Ziehen Sie vor dem Öffnen des Gehäuses alle Strom- und An- schlusskabel und entfernen Sie den Akku. Wird das Notebook vor dem Öffnen nicht vom Strom netz getrennt, besteht die Gefahr, dass Kompo nenten beschädigt werden könnten.

• Interne Komponenten des Notebooks können durch elekt- rostatische Entladung (ESD) beschädigt werden. Führen Sie Systemerweiterungen und -veränderung sowie Reparaturen an einem ESD-Arbeitsplatz durch. Ist ein solcher Arbeits platz nicht vorhanden, tragen Sie eine Anti statik-Manschette oder berühren Sie ein en gut leitenden, metallischen Körper. Schä- den, die durch unsachgemäße Handha bung ent stehen, wer- den von uns kosten pflichtig repariert. 18.2. Hinweise zur Laserstrahlung

• In dem Notebook können Lasereinrichtungen der Laserklas- se 1 bis Laserklasse 3b verwendet sein. Die Einrichtung erfüllt die An forderungen der Laserklasse 1.

• Durch Öffnen des Gehäuses des optischen Laufwerks erhalten Sie Zu griff auf Lasereinrichtungen bis zur Laserklasse 3b. Bei Ausbau und/oder Öffnung dieser La sereinrichtungen ist fol- gendes zu beachten:

• Die eingebauten optischen Laufwerke enthalten keine zur Wartung oder Reparatur vorgesehenen Teile.

• Die Reparatur der optischen Laufwerke ist ausschließlich dem Hersteller vorbehalten.

• Blicken Sie nicht in den Laserstrahl, auch nicht mit optischen Instrumenten. 99444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 21299444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 212 24.11.2014 09:26:4524.11.2014 09:26:45213 von 222

• Setzen Sie sich nicht dem Laserstrahl aus. Vermeiden Sie die Bestrahlung des Auges oder der Haut durch direkte oder Streustrahlung.

19. Recycling und Entsorgung

Wenn Sie Fragen zur Entsorgung haben, wenden Sie sich bitte an Ihre Verkaufsstelle oder an unseren Service. Verpackung Das Gerät befindet sich zum Schutz vor Transportschäden in einer Ver- packung. Verpackungen sind Rohstoffe, somit wiederverwendungsfähig und können dem Rohstoffkreislauf zugeführt werden. Gerät Werfen Sie das Gerät am Ende seiner Lebenszeit keinesfalls in den nor- malen Hausmüll. Erkundigen Sie sich nach Möglichkeiten einer umwelt- und sachgerechten Entsorgung. Batterien/Akkus Verbrauchte/defekte Batterien/Akkus gehören nicht in den Hausmüll! Sie müssen bei einer Sammelstelle für Altbatterien abgegeben werden. 19.1. Europäische Norm EN 9241-307 Klasse II Bei Aktiv Matrix LCDs (TFT) mit einer Auflösung von 1600 x 900 Pixeln, welche sich aus je drei Sub-Pixeln (Rot, Grün, Blau) zusammensetzen, kommen insgesamt ca. 4,3 Mio. Ansteuertransistoren zum Einsatz. Aufgrund dieser sehr hohen Anzahl von Transistoren und des damit verbundenen äußerst komplexen Fertigungsprozesses, kann es vereinzelt zu einem Ausfall oder zur fälschlichen Ansteuerung von Pixeln bzw. einzelnen Sub-Pixeln kommen. In der Vergangenheit gab es immer wieder verschiedenste Ansätze die Anzahl der erlaubten Pixelfehler zu definieren. Diese waren aber zumeist sehr kompliziert und von Hersteller zu Hersteller völlig unterschiedlich. MEDION folgt daher für alle TFT- Display-Produkte bei der Garantieabwicklung den strengen und transparenten An- forderungen der Norm EN 9241-307, Klasse II; welche im Folgenden kurz zusam- mengefasst sind. Der Standard EN 9241-307 definiert u.a. allgemein gültige Vorgaben in Bezug auf Pixelfehler. Die Pixelfehler werden in vier Fehlerklassen und drei Fehlertypen kate- gorisiert. Jeder einzelne Pixel setzt sich wiederum aus drei Sub-Pixeln mit je einer Grundfarbe (Rot, Grün, Blau) zusammen. 99444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 21399444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 213 24.11.2014 09:26:4524.11.2014 09:26:45214 von 222 Pixelaufbau 5 Pixel Zeilen Sub-Pixel Pixel blau grün rot 5 Pixel Pixelfehler-Typen:

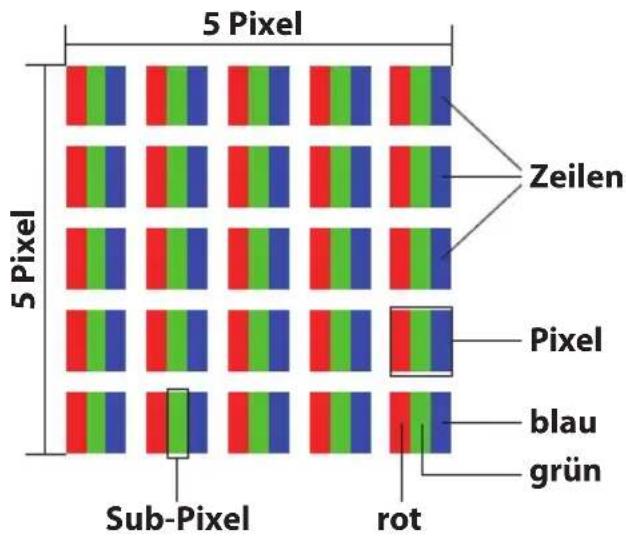

• Typ 1: dauerhaft leuchtende Pixel (heller, weißer Punkt), obwohl nicht angesteuert. Ein weißer Pixel entsteht durch das Leuchten aller drei Subpixel.

• Typ 2: nicht leuchtende Pixel (dunkler, schwarzer Punkt), obwohl angesteuert

• Typ 3: abnormale oder defekte Subpixel der Farben Rot, Grün oder Blau (z.B. dauerhaft leuchtend mit halber Helligkeit, nicht leuchtend einer Farbe, blinkend oder fla- ckernd, aber nicht vom Typ 1 oder 2) Ergänzung: Cluster vom Typ3 ( = Ausfall von zwei oder mehr Sub-Pixeln in einem Block von 5 x 5 Pixeln. Ein Cluster ist ein Feld von 5 x 5 Pixeln (15 x 5 Subpixeln). EN 9241-307, Fehlerklasse II Auflösung Typ 1 Typ 2 Typ 3 Cluster Typ 1, Typ 2 Cluster Typ 3 1024 x 768 2 2 4 0 2 1280 x 800 3 3 6 0 3 1280 x 854 3 3 6 0 3 1280 x 1024 3 3 7 0 3 1366 x 768 3 3 7 0 3 1400 x 1050 3 3 8 0 3 1600 x 900 3 3 8 0 3 1920 x 1080 4 4 9 0 3 99444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 21499444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 214 24.11.2014 09:26:4524.11.2014 09:26:45215 von 222

ist ein gemeinsames Programm der US-amerikani- schen Umweltschutzbehörde EPA (Environmental Protection Agency) und des U.S. Department of Energy, dessen Ziel darin besteht, durch effiziente Produkte und Verfahren Kosten einzusparen und die Um- welt zu schützen. MEDION

freut sich, unseren Kunden Produkte mit einer ENERGY STAR

-gerechten Kennzeichnung anbieten zu können. Das Medion

P7632 wurde entwickelt und getestet, um die Anforderungen des ENERGY STAR

6-Programms für Computer zu erfüllen. Durch den Einsatz ENERGY STAR-gerechter Produkte und die Nutzung der Energie- sparfunktionen Ihres Computers verringern Sie den Stromverbrauch. Ein geringerer Stromverbrauch trägt zu möglichen Einsparungen, einer sauberen Umwelt und der Verringerung der Treibhausgasemissionen bei. Weitere Informationen zu ENERGY STAR finden Sie unter http://www.energystar. gov. Wir möchten dazu beitragen, die effiziente Nutzung von Energie zu einem we- sentlichen Bestandteil Ihrer alltäglichen Abläufe zu machen. Um diese Bemühungen zu unterstützen, hat Medion die folgenden Energiesparfunktionen konfiguriert, die in Kraft treten, wenn Ihr Computer für einen festgelegten Zeitraum inaktiv ist: Batteriebetrieb Netzbetrieb Display abschalten 5 Minuten 10 Minuten Standby-Modus aktivieren 15 Minuten 30 Minuten Festplatten ausschalten 10 Minuten 20 Minuten Ruhezustand aktivieren 30 Minuten 90 Minuten 99444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 21599444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 215 24.11.2014 09:26:4624.11.2014 09:26:46216 von 222

20. Technische Daten

Allgemein Systemtyp Notebook MD 99444 (P7632) Integrierte Peripheriegeräte 2 Stereo-Lautsprecher; WLAN-Antenne Abmessungen (B x T x H in mm) ca. 423 x 281 x 34-37 Gewicht ca. 3,06 kg (inkl. Akku) Speicher Installierter Arbeitsspeicher 6 GB Speicherart DDR3L SDRAM Speichergeschwindigkeit DDR3L 1600 Modulart SO-DIMM Festplatte 1.000 GB Hybrid-Festplatte mit 8 GB Flashspeicher Optischer Speicher DVD-ReWriter Unterstützte Medien mit maximaler Schreibgeschwin- digkeit

CD-R 700 MB (80 Minuten) bis zu 24x max. CD-R 650 MB (75 Minuten) bis zu 24x max. CD-RW bis zu 24x max. DVD±R (bis zu einer Größe von 4,7 GB) bis zu 8x max. DVD±RW (bis zu einer Größe von 4,7 GB) bis zu 6x max. DVD±DL (bis zu einer Größe von 8,54 GB) bis zu 6x max. Lesegeschwindigkeit max. 8x DVD-ROM max. 24x CD-ROM Display Typ ca. 43,9 cm (17,3“) Max. Auflösung 1600 x 900 Pixel

• Schreib- und Lesegeschwindigkeiten können je nach Medium und Hersteller variieren. 99444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 21699444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 216 24.11.2014 09:26:4624.11.2014 09:26:46217 von 222

AC/DC Adapter FSP Group Inc., FSP090-DVCA1 90W Erforderliche Netzspannung 100 - 240 V (50/60 Hz) AC Input 100 - 240 V~, 1,5 A, 50 - 60 Hz DC Output 19 V 4,74 A max. WARNUNG! Das Gehäuse nicht öffnen, um einen elektrischen Schlag zu vermeiden. Es sind keine zu wartenden Bauteile vorhanden. Nur innerhalb von Gebäuden benutzen. Nur zur Verwendung mit informations- technischen Einrichtungen. Akku (Batterie) Fabricant LG Technologie 8-Zellen Lithium-Ionen Installierte Anzahl 1 Energie 63 Wh Betriebszeit ca. 2 - 4 Stunden

WARNUNG! Explosionsgefahr bei unsachgemäßem Austausch der Akkus. Ersatz nur durch den gleichen oder ei- nen vom Hersteller empfohlenen gleichwertigen Typ. Öffnen Sie niemals die Akkus. Erwärmen Sie die Ak- kus nicht über 45 °C. Werfen Sie die Akkus nicht ins offene Feuer. Entsorgung gebrauchter Akkus nach Angaben des Herstellers. *abhängig von den Notebook-Einstellungen und dem Nutzungsverhalten im Betrieb. 99444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 21799444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 217 24.11.2014 09:26:4624.11.2014 09:26:46218 von 222 Umgebungsbedingungen Min. Betriebstemperatur 5 °C Max. Betriebstemperatur 30 °C Zulässige Luftfeuchtigkeit im Betrieb 20 – 80 % (nicht kondensierend) Anschlüsse Multimedia Kartenleser 2 x USB 2.0 2 x USB 3.0 1 x HDMI out 1 x VGA 1 x LAN (RJ45) Anschlüsse Audio 1 x Audio-Kombo (Mikrofon & Line Out)* 99444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 21899444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 218 24.11.2014 09:26:4624.11.2014 09:26:46219 von 222

Copyright © 2014 Alle Rechte vorbehalten. Diese Bedienungsanleitung ist urheberrechtlich geschützt. Vervielfältigung in mechanischer, elektronischer und jeder anderen Form ohne die schriftliche Genehmigung des Herstellers ist verboten. Das Copyright liegt bei der Firma: Medion AG Am Zehnthof 77 45307 Essen Deutschland Technische und optische Änderungen sowie Druckfehler vorbehalten. Die Anleitung kann über die Service Hotline nachbestellt werden und steht über das Serviceportal zum Download zur Verfügung. Sie können auch den unten stehenden QR Code scannen und die Anleitung über das Serviceportal auf Ihr mobiles Endgerät laden. URL QR Code BE www.medion.com/be/nl/service/start/ LUX www.medion.com/lu/de/ 99444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 21999444 P7632 Aldi BE_LUX_ML MSN 4005 1934 Content final.indb 219 24.11.2014 09:26:4624.11.2014 09:26:46220 von 222

• Akkubetrieb p. 174
• Aufladen des Akkus p. 175
• Entladen des Akkus p. 175
• Entnehmen des Akkus p. 174
• Akkuleistung p. 175
• Anschluss eines externen Monitors p. 180
• Ansichten p. 167
• Arbeiten mit den Apps p. 201
• Audioausgang p. 168
• Aufstellungsort p. 158
• Auf-/Umrüstung p. 211
• Hinweise für den Servicetechniker p. 212
• Hinweise zur Laserstrahlung p. 212
• Auslieferungszustand p. 204
• Auf HDD zurücksetzen p. 205
• Auswurftaste optisches Laufwerk p. 168

• Optisches Laufwerk p. 168
• Discs abspielen / auslesen p. 187
• Einlegen einer Disc p. 186
• Notentnahme einer blockierten Disc p. 187
• Regionale Wiedergabe- informationen bei DVD p. 187
