BEDIENUNGSANLEITUNG Akoya P6670 MD 99960 MEDION

Handleiding Mode d'emploi Bedienungsanleitung

39,6 cm / 15,6" Notebook

MEDION® AKOYA® P6670 (MD 99960)

Inhoudsopgave

12. Optische station

18.1.1. Systememherstel starten

De WLAN-/Bluetooth verbindingen werken nicht.

Controller of de vliegtuigmodus is ingeschakeld.

25. Technische gegevens

Algemeen
Type systeem Notebook MD 99	960 (P6670)
Ingebouwde randapparatuur 2 stereoluidsprekers
Afmetingen (b x d x h in mm) ca.	384 x 270 x 28
Gewicht ca. 2,4 kg (incl. accu)
Geinstalleerd werkgeheugen 6 GB
Type werkgeheugen DDR4 SDRAM
HDD 1 TB S-ATA
SSD 128 GB m.2 2280
Optische opslag Dvd-rewriter
Display Type ca. 39,6 cm (15,6")
Max. resolutie 1920 x 1080 pixel
AC/DC adapter	FSP065-REC 65W
Vereiste netspanning	100 - 240 V~ 50/60 Hz
AC-ingang	100 - 240 V~, 1,5A, 50/60 Hz
DC-uitgang	19 V --- 3,42 A

WAARSCHUWING!

Technische gegevens 46

Aansluitingen. 47

Accu (batterij) 47

AC/DCadapter 46

Display 46

1. Zu dieser Anleitung 3

1.1. In dieser Anleitung verwendete Symbole und Signalwörter 3
1.2. Bestimmungsgemäß Gebrauch

2. Konformitätsinformation

3. Informationen zu Markenzeichen 5

4. Sicherheitshinweise

4.1. Gefahren für Kinder und Personen mit eingeschränkter Fähigkeit, Geräte zu bedieren 5
4.2. Betriebssicherheit 6
4.3. Niemals selbst reparieren 8
4.4. Datenscherung 8
4.5. Aufstellungsord 8
4.6.Umgebungsbedingungen 9
4.7. Ergonomie 10
4.8. Anschlieben 11
4.9. Verkabelung 12
4.10. Hinweise zum Touchpad 13
4.11. Hinweise zum Akku 14
4.12. Maßnahmen zum Schutz des Displays 15

5. Lieferumfang 16

6. Ansichten 17

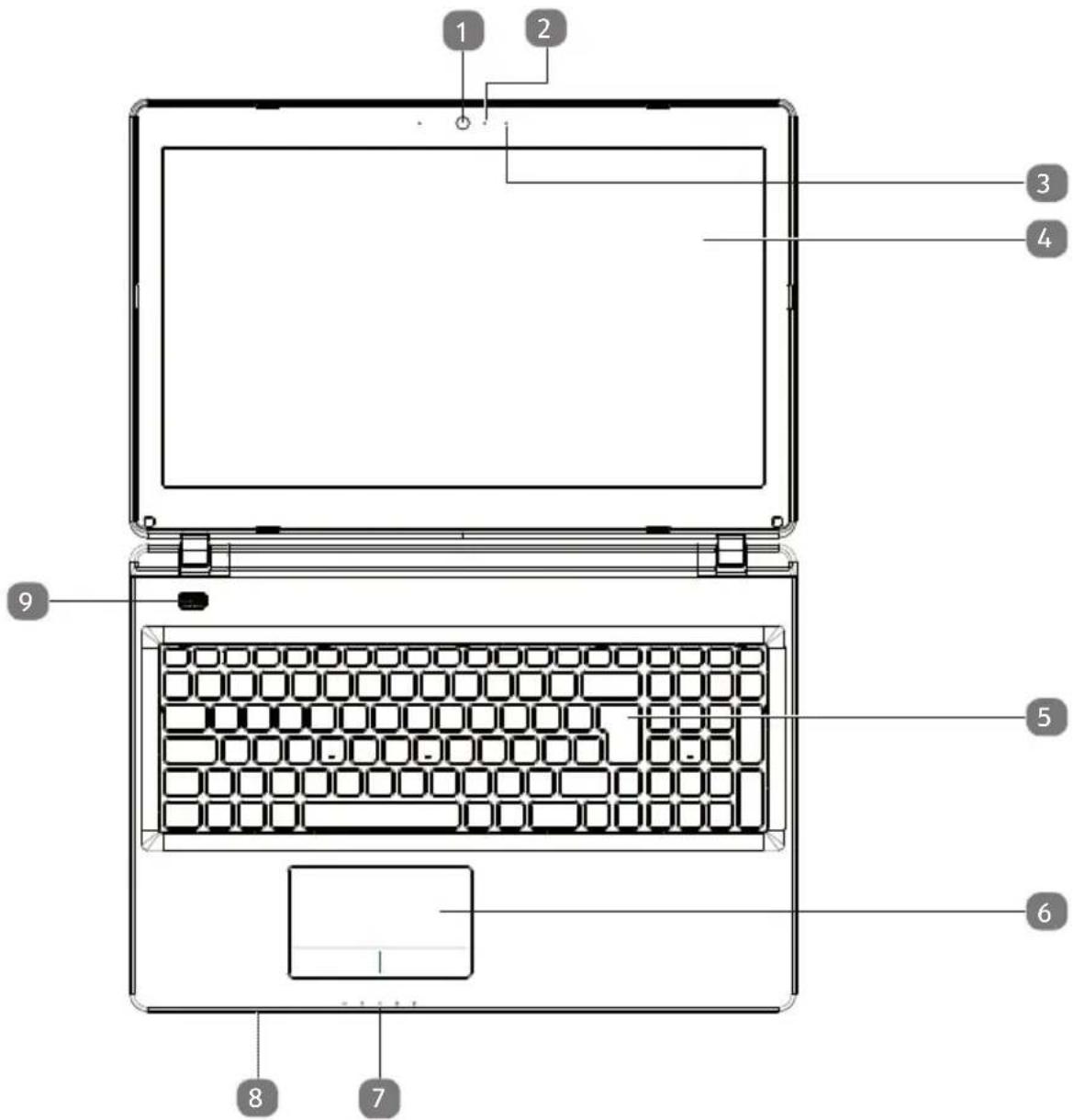

6.1. Geöffnetes Notebook 17

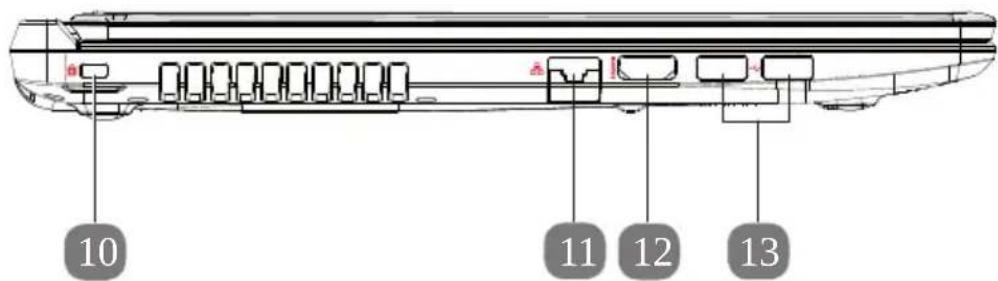

6.2. LinkeSeite 18
6.3. Rechte Seite 18

7. Betriebs- und Statusanzeigen 19

8. Erste Inbetriebnahme 20

9. Stromversorgung 21

9.1. Ein-/Ausschalter 21
9.2. Netzbetrieb 22
9.3. Akkubetrieb 23
9.4. Genereller Umgang mit Akkus 24
9.5.Akkubetrieb 24
9.6. Energieverwaltung (Power Options) 26

10. Display 27

10.1. Öffnen und Schlieben des Displays.. 27
10.2. Anschluss eines externen Monitors 27

11. Dateneingabe 28

11.1.Tastatur 28
11.2. Touchpad 29

12. Optisches Laufwerk 29

12.1. Einlagen einer Disc 29
12.2. Discs abspielen / auslesen 30
12.3. Regionale Wiedergabeinformationen bei DVD 30
12.4. Themen rund um den Brenner 31

13. Soundsystem 31

13.1. External Audioverbindungen 31

14. Netzwerkbetrieb 32

14.1. Netzwerkanschluss 32
14.2. Wireless LAN (Funk-Netzwerk) 32
14.3. Bluetooth 33
14.4.Flugzeugmodus 34

15. Multimedia Kartenleser 34

15.1. Speicherkarte einlagen 34
15.2. Speicherkarte entfernen 34

16. USB-Anschluss 34

17. Notebook sichern 35

17.1.Einschaltkennwort 35
17.2. Kensington-Sicherheitsschloss 35

18. Notebook in den Auslieferungszustand zurücksetzen 36

18.1. Systemwiederherstellung mit PowerRecover 36
18.2. Systemwiederherstellung mit Windows Wiederherstellungsoptionen 37

19. UEFI-Einstellung 39

19.1. Ausführren der UEFI-Einstellung 39

20. FAQ-Häufig gestellte Fragen 40

21. Kundendienst 42

21.1. Erste Hilfe bei Hardwareproblemen 42
21.2. Lokalisieren der Ursache 42
21.3. Benötigen Sie weitere Unterstützung? 42
21.4.Treiberunterstutzung 42
21.5. Transport 43
21.6.Wartung 43

22. Auf-/Umrüstung und Reparatur 44

23. Recycling und Entsorgung 45

24. Europäische Norm EN ISO 9241-307 Klasse II. 45

25. Energy Star 47

26. Technische Daten 48

27. Impressum 50

28. Index 51

22.1.Hinweise fur den Servicetechniker 44

1. Zu dieser Anleitung

Lesen Sie vor der ersten Inbetriebnahme diese Bedienungsanleitung gründlich durch und befolgen Sie unbedingt die Sicherheitshinweise! Alle Tätigkeiten an und mit diesen Gerät)dürfen nur soweit ausgeführrt werden, wie sie in dieser Bedienungsanleitung beschreiben sind. Bewahren Sie diese Bedienungsanleitung für den weiteren Gebrauch auf. Falls Sie das Gerät einmal weitergeben, legen Sieitte auch diese Bedienungsanleitung dazu.

NL

FR

DE

1.1. In dieser Anleitung verwendete Symbole und Signalwörter

!	GEFAHR! Warning vor unmittelbarer Lebensgefahr!
!	WARNUNG! Warning vor möglicher Lebensgefahr und/oder schweren irreversiblen Verletzungen!
	WARNUNG! Warning vor Gefahr durch hohe Lautstärke!
	VORSICHT! Warning vor möglichen mittleren und/oder leichten Verletzungen!
i	HINWEIS! Hinweise beachten, um Sachschaden zu vermeiden! Weiterführung Informationen für den Gebrauch des Gerätes!
	HINWEIS! Hinweise in der Bedienungsanleitung beachten!

1.2. Bestimmungsgemäßer Gebrauch

Dieses Gerät ist für die Nutzung, Verwaltung und Bearbeitung elektronischer Dokumente und Multimediainhalte sowie für digitale Kommunikation bestimmt. Das Gerät ist nur für den privaten und nicht für den industriellen/kommerziellen Gebrauch bestimmt.

Bitte beachten Sie, dass im Falle des nicht bestimmungsgemäßen Gebrauchs die Haftung erlischt:

• Bauen Sie das Gerät nicht ohne unsere Zustimmung um und verwenden Sie keine nicht von uns genehmigten oder gefelieferten Zusatzgeräte.
• Verwenden Sie nur von uns gelieferte oder genehmigte Ersatz- und Zubehörteile.
• Beachten Sie alle Informationen in dieser Bedienungsanleitung, insbesondere die Sicherheitshinweise. jeder andere Bedienung gilt als nicht bestimmungsgemeß und kann zu Personen- oder Sachschemen führen.
• Benutzen Sie das Gerät nicht in explosionsgeführdeten Bereichen. Hierzu zahlen z. B. Tankanlagen, Kraftstoffflagerbereiche oder Bereiche, in denen Lösungsmittel verarbeitet werden. Auch in Bereichen mit teilchenbelasteter Luft (z.B. Mehloder Holzstaub) darf these Gerät nicht verwendet werden.
• Nutzen Sie das Gerät nicht unter extremen Umgebungsbedingungen.

2. Konformitätsinformation

Mit diesen Gerät wurden folgende Funkausstattungen ausgeliefert:

• Wireless LAN
  Bluetooth

Bedingt durch den 5 GHz-Frequenzbereich der eingebauten Wireless LAN Lösung ist der Gebrauch in allen EU-Ländern nur innerhalb von Gebäuden gestattet.*

Hiermit erklärt die Medion AG, dass das Produkt mit den folgenden europäischen Anforderungen übereinstimmt:

R&TTE Richtline 1999/5/EG
- Öko-Design Richtlinie 2009/125/EG
RoHS-Richtlinie 2011/65/EU.

Vollständige Konformitätserklarungen sind erhältlich unter www.medion.com/conformity.

3. Informationen zu Markenzeichen

Warenzeichen: Windows® ist ein eingetragenes Warenzeichen der Fa. Microsoft®. Intel, das Intel Logo, Intel Inside, Intel Core, Ultrabook, und Core Inside sind Marken der Intel Corporation in den USA und anderen Ländern.

HDMI, das HDMI Logo sowie High-Definition Multimedia Interface sind eingetragene Warenzeichen der HDMI Licensing LLC.

4. Sicherheitshinweise

4.1. Gefahren für Kinder und Personen mit eingeschränkter Fähigkeit, Geräte zu bedieten

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringgerten physischen, sensorisch oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen be-nutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.

• Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speilen.
• Reinigung und Benutzerwartung)durfen nicht von Kindern ohne Beaufsichtigung durchgefuhrt werden.
• Das Gerät und das Zubehör sollen an einem für Kinder unerreichbaren Platz aufbewahrt werden.

GEFAHR! Erstickungsgefahr!

Verpackungsfolien konnen verschlukt oder unsachgemäß benutzt werden,ecausebesteht Erstickungsgefahr!

Halten Sie das Verpackungsmaterial, wie z.B. Folien oder Plastikbeutel von Kindern fern.

4.2. Betriebssicherheit

Bittelesen Sie diesen Kapitel aufmerksam durch und befolgen Sie alle aufgeführten Hinweise. So gewährleisten Sie einen zuverlässigen Betrieb und eine lange Lebenserwartung Ihres Notebooks.

• Öffnen Sie niemals das Gehäuse des Notebooks, Akkus oder Netzadapters! Dies konnte zu einem elektrischen Kurzschluss oder gar zu Feuer führen, was die Beschädigung Ihres Notebooks zur Folge hat.
• Bei optischen Laufwerken (CD/CDRW/DVD) handelt es sich um Einrichtungen der Laser Klasse 1, sofern diese Geräte in einem geschlossenen Notebook-Gehäuse betrieben werden. Entfernen Sie nicht die Abdeckung der Laufwerke, da sonst unsichtbare Laserstrahlung austritt.
• Führren Sie keine Gegenstände durch die Schlitze und Öffnun-gen ins Innere des Notebooks. Diese konnten zu einem elektrischen Kurzschluss oder gar zu Feuer führen, was die Beschädigung Ihres Notebooks zur Folge hat.
• Schlitze und Öffnungen des Notebooks dienen der Belüftung. Decken Sie diese Öffnungen nicht ab, da es sonst zu Überhitzung kommt können möglich.
• Das Notebook ist nicht für den Betrieb in einem Unternehmen der Schwerindustrie vorgesehen.
• Betreiben Sie das Notebook nicht bei Gewitter, um Schäden durch Blitzeinschlag zu vermeiden.
• Legen Sie keine Gegenstände auf das Notebook und über Sie keinen Druck auf das Display aus. Andernfalls besteht die Gefahr, dass das Display bricht.

• Es besteht Verletzungsgefahr, wenn das Display bricht. Sollte dies passieren, packen Sie mit Schutzhandschuhen die geborstenen Teile ein und senden Sie diese zur fachgerechten Entsorgung an Ihr Service Center. Waschen Sie anschließend ihre Höhe mit Seite, da nicht auszuschreiben ist, dass Chemikalien ausgetreten sein konnten.

• Klappen Sie das Display nicht um mehr als 120^ auf. Eine Über-schreitung theses Wertes kann zur Beschädigung des Gehäuses oder des Notebooks führen. Halten Sie das Display beim Aufklappen, Positionieren und Schließen immer mittig fest. Bei Nichtbeachtung konnte das Display beschädigt werden. Versuchen Sie niemals, es mit Gewalt zu öffnen.

• Achten Sie darauf, dass die Steckkontakte keinesfalls mit Wasser in Berührung kommt, um Beschädigungen zu vermeiden. Sollte dies dennoch passieren, müssen die Steckkontakte vor der{nachsten Verwendung unbedingt trockengerieben werden.
• Berühren Sie nicht das Display mit kantigen Gegenständen, um Beschädigungen zu vermeiden.
• Hebien Sie das Notebook nie am Display hoch, da sonst die Scharniere brechen konnten.
• Im Laufe der Zeit kann sich im Inneren des Notebooks Staub ansammeln, der die Kühllammellen verschliebt. Das führt dazu, dass sich die Lüfterdrehzahl erhöht und somit auch die Betriebslautstärke Ihres Notebooks. Des Weiteren kann dies zu Überhitzungen und Fehlfunktionen führen.

• Schalten Sie das Notebook(sofort aus bzw. erst gar nicht ein,ziehen Sie den Netzstecker und wenden Sie sich an den Kundendienst wenn,

• der Netzadapter oder die daran angebrachten Netzkabel oder Stecker angeschmort oder beschädigt sind. Lassen Sie das defekte Netzkabel/Netzadapter gegen Originalteile austauschen. Auf keinen Fall)durfen diese repariert werden.

• das Gehäuse des Notebooks beschädigt ist, oder Flüssigkeiten hineingelaufen sind. Lassen Sie das Notebook erst vom Kundendienst überprüfen. Andernfalls kann es sein, dass das Notebook nicht sicher betrieben werden kann. Es kann Lebensgefahr durch elektrischen Schlag bestehen oder/und gesundheitsschädliche Laserstrahlung austreten!

4.3. Niemals selbst reparieren

WARNING!

Stromschlaggefahr!

Bei unsachgemäßer Reparatur besteht die Gefahr eines elektrischen Schlags!

Versuchen Sie auf keinen Fall, das Gerät zu öffnen oder selbst zu reparieren!
Wenden Sie sich im Störungsfall an das Service Center oder eine andere geeignete Fachwerkstatt.

4.4. Datensicherung

HINWEIS!

Machen Sie vor jeder Aktualisierung ihrer Daten Sicherungskopien auf externe Speichermedien. Die Geltendmachung von Schadensersatzansprüchen für Datenverlust und dadurch entwickelte Folgeschäden wird ausgeschlossen.

4.5. Aufstellungsourt

• Halten Sie Ihr Notebook und alle angeschlossenen Geräte von Feuchtigkeit fern und vermeiden Sie Staub, Hitze und direkte Sonneneinstrahlung. Das Nichtbeachten dieser Hinweis kann zu Störungen oder zur Beschädigung des Notebooks führen.
• Betreiben Sie Ihr Notebook nicht im Freien, da äußere Einflüssie, wie Regen, Schnee etc. das Notebook beschädigen konnten.
• Stellen und betreiben Sie alle Komponenten auf einer stäblichen, ebenen und vibrationsfreien Unterlage, um Stürze des Notebooks zu vermeiden.

• Betreiben Sie das Notebook oder den Netzadapter nicht längerere Zeit auf Ihrhem Schoß oder einem anderen Körperteil, da die Wärmeableitung an der Unterseite zu unangenehmen Erwärmen führen kann.

• Dieses Gerät ist nicht für den Einsatz an Bildschirmarbeitsplatzen im Sinne der Bildschirmarbeitsplatzverordnung geeignet.

4.6. Umgebungsbedingungen

• Das Notebook kann bei einer Umgebungstemperatur von 5^ C bis 30^ C und bei einer relativen Luftfeuchtigkeit von 20% - 80% (nicht kondensierend) betrieben werden.
• Im ausgeschalteten Zustand kann das Notebook bei 0^ C bis 60^ C gelagert werden.
• Ziehen Sie bei einem Gewitter den Netzstecker. Wir empfehlen zur zusätzlichen Sicherheit die Verwendung eines Überspannungsschutzes, um Ihr Notebook vor Beschädigung durch Spannungsspitzen oder Blitzschlag aus dem Stromnetz zu schützen.
• Warten Sie nach einem Transport des Notebooks so lange mit der Inbetriebnahme, bis das Gerät die Umgebungstemperatur angenommen hat. Bei große Temperatur- oder Feuchtingeitschwankungen kann es durch Kondensation zur Feuchtingeitsbildung innerhalb des Notebooks kommt, die einen elektrischen Kurzschluss verursichen kann.
• Bewahren Sie die originale Verpackung auf, falls das Gerät verschickt werden muss.

4.7.Ergonomie

HINWEIS!

Vermeiden Sie Blendwirkungen, Spiegelungen und zu starke Hell-Dunkel-Kontraste, um ihre Augen zu halten.

Das Notebook soll niemals in unmittelbarer Höhe eines Fensters stehen, weil an dieser Stelle der Arbeitsraum durch das Tageslicht am hellsten beleuchtet ist. Diese Helligkeit erschwert die Anpassung der Augen an das dunklere Display. Das Notebook soll stets mit einer zur Fensterfront parallelen Blickrichtung aufgestellt sein.

Falsch ist die Aufstellung mit vom Fenster abgewandter Blickrichtung, da dann Spiegelungen der hellen Fenster im Bildschirm unvermeidbar sind. Ebenso falsch ist eine Aufstellung mit Blickrichtung zum Fenster, da der Kontrast zwischen dunklem Bildschirm und hellem Tageslicht zu Anpassungsschwierigkeiten der Augen und zu Beschwerden führen kann.

Die parallele Blickrichtung solle auch in Bezug auf künstliche Beleuchtungseinrichtungen eingehalten werden.

Das heißt, es gelten bei der Beleuchtung des Arbeitsraumes mit künstlichem Licht im Wesentlichen dieselben Kriterien und Grunde. Soweit es der Raum nicht zulässt, den Bildschirm wie beschreiben aufzustellen, kann man durch die richtige Positi- onierung (Drehen, Neigen) des Notebooks/Bildschirms Blendwirkungen, Spiegelungen, zu starke Hell-Dunkel-Kontraste usw. verhindern. Durch Lamellen- oder Vertikalstores an den Fenstern, durch Stellwände oder durch Änderungen der Beleuchtungseinrichtung kann ebenfalls in vielen Fällen eine Verbesserung erreicht werden.

4.8. Anschlieben

Beachten Sie nachfolgende Hinweise, um Ihr Notebook ordnungsgemäß anzuschreiben:

4.8.1.Stromversorgung

WARNING!

Stromschlaggefahr!

Im Inneren des Netzadapters befinden sich stromführende Teile. Bei diesen besteht durch unabsichtlichen Kurzschluss die Gefahr eines elektrischen Schlages oder eines Brandes!

Offnen Sie nicht das Gehäuse des Netzadapter.

• Die Steckdose muss sich in der Höhe des Notebooks befinden und leicht zugänglich sein.
• Um die Stromversorgung zu Ihrlem Notebook (über Netzadapter) zu unterbrechen,ziehen Sie den Netzstecker aus der Steckdose.
• Betreiben Sie den Netzadapter nur an geerdeten Steckdosen mit AC 100 - 240 V~ 50/60 Hz. Wenn Sie sich der Stromversorgung am Aufstellungsourt nicht sicher sind, Fragen Sie beim betreffenden Energieversorger nach.
• Verwenden Sie diesen Notebook und den beiliegenden Netzadapter ausschließlich miteinander.
• Wir empfehlen zur zusätzlichen Sicherheit die Verwendung eines Überspannungsschutzes, um Ihr Notebook vor Beschädigung durch Spannungsspitzen oder Blitzschlag aus dem Stromnetz zu schützen.

HINWEIS!

Verwenden Sie zum Aufladen des Gerätes ausschließlich den mitgelieferten Netzadapter.

WARNING! Hörschädigung!

Zu große Lautstärke bei der Verwendung von Ohrhörern oder Kopfhörern sowie die Veränderung der Grundeinstellungen des Equalizers, der Treiber, der Software oder des Betriebssystems erzeugt übermögen Schalldruck und kann zum Verlust des Hörsinns führen.

• Stellen Sie die Lautstärke vor der Wiedergabe auf den niedrigsten Wert ein.
  Starten Sie die Wiedergabe und erhöhen Sie die Lautstärke auf den Pegel, der für Sie angenehm ist.

4.9. Verkabelung

• Verlegen Sie die Kabel so, dass niemand darauf auf treten oder darüber stolpern kann.
• Stellen Sie keine Gegenstände auf die Kabel, da diese sonst beschädigt werden können.
• Schreiben Sie die Peripheriegeräte wie Tastatur, Maus, Monitor etc. nur an, wenn das Notebook ausgeschelt ist, um Beschädigungen des Notebooks oder der Geräte zu vermeiden. Einige Geräte können auch im laufenden Betrieb angeschlossen werden. Dies ist mein bei Geräten mit USB-Anschluss der Fall. Befolgen Sie in jeder Fall die Hinweise der entsprechenden Bedienungsanleitung.

• Wahren Sie mindestens einen Meter Abstand von hochfrequen und magnetischen Störquellen (TV-Gerät, Lautsprecherboxen, Mobiltelefon, DECT-Telefone usw.), um Funktionstörungen und Datenverlust zu vermeiden.
  -itte beachten Sie, dass in Verbindung mit thisem Notebook nur abgeschirmte Kabel kürzer als 3 Meter fur die externen Schnittstellen eingesetzt werden dürfen.

• Tauschen Sie die mitgelieferten Kabel nicht gegen andere aus. Benutzen Sie ausschließlich die zum Lieferumfang gehörenden Kabel, da diese in unseren Labors ausgiebig geprüft wurden.

• Benutzen Sie für den Anschluss ihrer Peripherien bereits nur die mit den Geräten ausgelieferten Anschlusskabel.
• Stellen Sie sicher, dass alle Verbindungskabel mit den dazugehörigen Peripheriegeräten verbunden sind, um Störstrahlungen zu vermeiden. Entfern den sie nicht benöttigten Kabel.
• Am Notebook)dürfen nur Geräte angeschlossen werden, welche die Norm EN60950 „Sicherheit von Einrichtungen der Informationstechnik" oder Geräte welche die Norm EN60065 „Sicherheitsanforderungen - Audio-, Video- und ähnliche elektronische Geräte" erfüllen.

4.10. Hinweise zum Touchpad

• Das Touchpad wird mit dem Daumen oder einem anderen Finger bedient und reagiert auf die von der Haut abgegebene Energie. Benutzen Sie keine Kugelschreiber oder andere Gegenstände, da dies zu einem Defekt Ihr's Touchpads führen können.
• Staub oder Fett auf dem Touchpad beeinträchtigt seine Empfindlichkeit. Entfernen Sie Staub oder Fett auf der Oberfläche des Touchpads mit einem weichen, trockenen und fusselfrei-en Tuch.

4.11. Hinweise zum Akku

WARNING! Explosionsgefahr!

Explosionsgefahr bei unsachgemäßem Austausch des Akkus.

Erwärmen Sie den Akku nicht über die, in den Umgebungstemperaturen genannte, Maximaltemperatur.
Offnen Sie niemals den Akku.
Werfen Sie den Akku nicht ins offene Feuer.
SchlieBen Sie den Akku nicht kurz.
- Ersatz nur durch den gleichen oder einen vom Hersteller empfohlenen gleichwertigen Typ.
Entsorgung gebrauchter Akkus nach Angaben des Herstellers.

Um die Lebensdauer und Leistungsfähigkeit Ihr's Akkus zu verlangern sowie einen sicheren Betrieb zu gewährleisten, sollen den Sie außer dem nachstehende Hinweise beachten:

• Vermeiden Sie Verschmutzung und Kontakt zu elektrisch leitenden Materialien sowie chemischen Substanzen und Reinigungsmitteln.
• Benutzen Sie zur Ladung des Akkus nur den mitgelieferten Originalnetzadapter. Stellen Sie sicher (durch Anzeige oder Signalton des Notebooks), dass der Akku vollständig entladen ist, bevor er erneut aufgeladen wird.
• Entfernen Sie den Akku nicht, während das Geräteingeschaltet ist, da andernfalls Daten verloren gehen können.
• Achten Sie bei der Lagerung des Akkus und der Benutzung des Notebooks daraufuf, dass die Kontakte an Akku und Notebook nicht verschmutzt oder beschädigt werden. Dies konnte zu Fehlfunktionen führen.

• Wechseln Sie den Akku nur im ausgeschalteten Zustand.

• Sollte der Akku fest eingebaut sein, kann dieser nicht ohne weitereres vom Benutzer selbst ausgetauscht werden. In dieser Fall muss der Akku von einem Servicetechniker ausgetauscht werden.

4.12. Maßnahmen zum Schutz des Displays

Das Display ist der empfindlichste Bestandteil des Notebooks, da es aus dunnem Glas besteht. Es könnte dazu beschädigt werden, wenn es stark beansprucht wird.

• Zerkratzen Sie die Abdeckung des Notebooks nicht, da etwaige Kratzer nicht beseitigt werden können.
• Vermeiden Sie den Kontakt zwischen dem Display und harten Gegenständen (z. B. Knöpfe, Uhrenarmband).
• Legen Sie keine Gegenstände auf das Display.
• Lassen Sie keine Gegenstände auf das Display fallen.
• Gießen Sie keine Flüssigkeiten in das Notebook, da es dadurch beschädigt werden können.
• Zerkratzen Sie das Display nicht mit den Fingernägeln oder harten Gegenständen.
• Reinigen Sie das Display nicht mit chemischen Reinigungsmitteln.
• Reinigen Sie das Display mit einem weichen, trockenen und fusselfreien Tuch.

HINWEIS!

Auf den Oberflächen befinden sich Schutzfolien, um das Gerät vor Kratzern während der Produktion und dem Transport zu schützen. Ziehen Sie alle Folien ab, nachdem Sie das Gerät korrekt aufgestellt haben und bevor Sie es in Betriebnehmen.

5. Lieferumfang

Bitte überprüfen Sie die Vollständigkeit der Lieferung und benachrichtigen Sie uns,.
bitte innerhalb von 14 Tagen nach dem Kauf, falls die Lieferung nicht komplett ist.
Mit dem von Ihnen erworbenen Produkt haben Sie erhalten:

Notebook
- Externes Netzteil mit Anschlusskabel
Bedienungsanleitung
- Garantiekarte

GEFAHR! Erstickungsgefahr!

Verpackungsfolien können verschluckt oder unsachgemäß benutzt werden, daß besteht Erstickungsgefahr!

• Halten Sie das Verpackungsmaterial, wie z.B. Folien oder Plastikbeutel von Kindern fern.

6. Ansichten

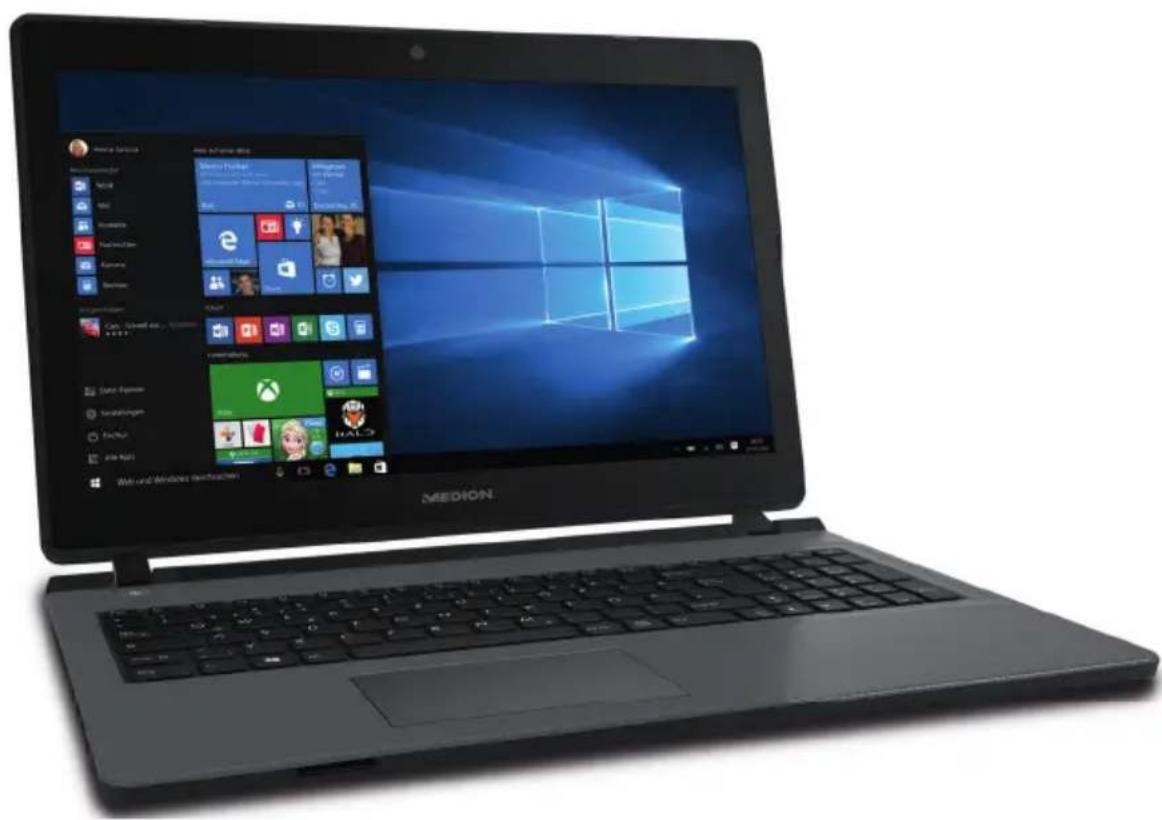

6.1. Geöff netes Notebook

(Abbildungähnlich)

1)Webcam

2) Webcam LED
3) Mikrofon
4) Display
5) Tastatur
6) Touchpad
7) Betriebs- und Statusanzeigen
8) Multikartenleser (an der Vorderseite)
9) Ein-/Ausschalter

6.2. Linke Site

(Abbildungähnlich)

10) Öffnung für Kensingtonchloss
11) Netzwerkanschluss (LAN) (RJ-45)
12) HDMI-Anschluss
(13) USB 3.0 Anschlüsse

6.3. Rechte Seite

(Abbildungähnlich)

14) Audio Kombo (audio-out & mic-in)
15) USB 2.0 Anschlüsse
16) Optisches Laufwerk
17) Auswurftaste optisches Laufwerk
18) Notentnahmeöffnung
19) Netzadapteranschluss

7. Betriebs- und Statusanzeigen

Das System zeigt über LEDs Stromversorgungs- und Betriebszustände an. Die Betriebsanzeigen leuchten jeweils bei der entsprechenden Aktivität des Notebooks auf:

	Akkuladeanzeige These Anzeige leuchtet auf, wenn der Akku geladen wird. Die Anzeige erlischt, wenn der Akku aufgeladen ist.
	Zugriffsanzeige Wenn these LED leuchtet bzw. blinkt, greift das Notebook auf die Fest-platte oder auf das optische Laufwerk zu.
	WLAN-/BluetoothAnzeige Anzeige für drahtlosen Datenautausch. Leuchtet die Anzeige dauer-haft, ist die WLAN-/Bluetooth Funktion aktiviert.
A	Capital Lock - Großschrift Die Großschrift [Caps Lock] wurde mit der Feststelltaste aktiviert, wenn diese LED leuchtet. Hierbei werden die Buchstaben der Tastatur automatisch großgeschrieben.
1	Num Lock - Ziffernblock Die numerische Tastaturbelegung wurde aktiviert [Num Lock], wenn diese LED leuchtet.

8. Erste Inbetriebnahme

Um ihr Notebook sicher zu betreiben und eine hohe Lebenserwartung zu gewährleisten sollen den Sie das Kapitel „Betriebssicherheit" am Anfang dieseres Handbuches gelesen haben. Das Notebook ist bereits vollständig vorinstalliert, so dass Sie keine Treiber mehr laden müssen und Sie sofort starten können.

Legen Sie vor der Inbetriebnahme den Akku ein, indem Sie ihn in das Fach hineinlagen bis er einrastet. Verriegeln Sie unbedingt den Akku, um ein ungewoltes Herausfallen des Akkus zu vermeiden.
Schlieben Sie den mitgelieferten Netzadapter an das Notebook an. Verbinden Sie dann das Netzkabel mit dem Adapter und schreiben es anschließend an einer Steckdose an.
Klappen Sie das Display mit Daumen und Zeigefinger bis zur gewünschten Position auf. Das Display sollt nicht um mehr als 120^ aufgeklappt werden. Halten Sie das Display beim Aufklappen, Positionieren und Schließen immer mittig fest. Bei Nichtbeachtung konnte das Display beschädigt werden. Versuchen Sie niemals, es mit Gewalt zu öffnen.

HINWEIS!

Stellen Sie bei der ersten Inbetriebnahme Ihres Notebooks sicher, dass der Akku eingesetzt und das Netzteil angeschlossen ist.

Schalten Sie das Notebook ein, indem Sie den Ein-/Ausschalter betätigten. Das Notebook startet und durchläuft nun verschiedene Phasen.

HINWEIS!

Esarf sich keine bootfähige Disc im optischen Laufwerk befinden, da sonst das Betriebssystem nicht von der HDD/SSD geladen wird.

Das Betriebssystem wird von der HDD/SSD geladen. Der Ladevorgang dauert bei der Ersteinrichtung etwas länger. Erst nach dem alle erforderlichen Daten eingeben worden sind, ist das Betriebssystem eingerichtet. Das Betriebssystem ist vollständig geladen, wenn der Windows Desktop angezeigt wird.

HINWEIS!

Die Erstinstallation kann einige Minuten in Anspruchnehmen. Nehmen Sie während der Erstinstallation das Notebook nicht vom Strom und schalten Sie es nicht aus. Dies könnte sich negativ auf die Installation auswirken.

Schalten Sie das Notebook erst dann aus, wenn die Installation erfolgreich abgeschlossen wurde und der Startbildschirm erscheint.

9. Stromversorgung

9.1. Ein-/Ausschalter

Klappen Sie das Notebook auf und halten Sie den Ein-/Ausschalter kurz gedruckt, um das Notebook ein- bzw. auszuschalten.

Unabhängig vom Betriebssystem wird das Notebook ausgeschelt, wenn der Schalter länger als 4 Sekunden ununterbrochen betätigt wird.

HINWEIS!

Schalten Sie Ihr Notebook nicht aus, während auf die HDD/SSD oder das optische Laufwerk zugegriffen wird. Andernfalls konnen Daten verloren gehen. Zum Schutz der HDD/SSD sollen Sie nach Ausschalten des Notebooks immer mindestens 5 Sekunden warten, bevor Sie es wieder einschalten.

9.2. Netzbetrieb

Ihr Notebook wird mit einem Universal-Netzadapter für Wechselstrom ausgelie-fert, welcher sich automatisch auf die angebotene Stromquelle einstellt. Unterstützung werden die folgenden Werte: AC 100 - 240 V ~ 50/60 Hz. Beachten Sie die Sicherheitschinweise zur Stromversorgung.

Der Adapter wird über ein Netzkabel an eine Wechselstromsteckdose angeschlossen. Das Gleichstromkabel des Netzadapters wird am Notebook angeschlossen. Der Adapter versorgt das Notebook mit Strom undlädt zugem den Akku auf. Ihr Akku wird auch dann geladen, wenn Sie bei angeschlossenem Netzadapter mit Ihrem Notebook arbeiten. Der Netzadapter verbraucht auch dann Strom, wenn das Notebook nicht mit dem Netzadapter verbunden ist. Ziehen Sie daher den Stecker des Netzadapters aus der Steckdose, wenn er nicht mit dem Notebook verbunden ist.

HINWEIS!

Verwenden Sie diesen Notebook und den beiliegenden Netzadapter ausschließlich miteinander.

9.2.1. Notebook starten

Klappen Sie das Display wie oben beschreiben auf und betätigten Sie den Ein/Ausschalter.
Folgen Sie den Anweisungen auf dem Bildschirm. Die einzelnen Dialoge erklaren die durchzufuhrenden Schritte.
Die Begrüßungsprozeder führt Sie durch mehrere Bildschirme und Dialoge.
Wahlen Sie ihre gewünschte Sprache und danach die entsprechenden Ländereinstellungen aus.

Lizenzvertrag

Lesen Sieitte den Lizenzvertrag aufmerksam durch. Sie erhalten wichtige rechtliche Hinweise zur Nutzung Ihres Softwareproduktes. Um den gesamten Text zu sehen, müssen Sie den Scrollbalken mit dem Mauszeiger nach unten ver schiben, bis Sie das Ende des Dokumentes er reicht haben. Sie stimmen dem Vertrag zu, indem Sie auf das Optionsfeld Ich behme den Vertrag an klichen. Nur dies berechtigt Sie, das Produkt gemäß den Bedingungen zu nutzen.

Nach Eingabe eines Computernamens, können Sie auf der Seite „Funk“ Ihr Notebook sofort mit dem Internet verbinden, sofern Sie über eine entsprechend eingerechtete Internet-Verbindung verfügen.

Wenn Sie den Punkt überspringen, haben Sie die Möglichkeit die Verbindung zum Internet nachträglich unter dem Windows Desktop herzustellen.

Sofern Sie bereits eine Internetverbindung hergestellt haben, können Sie sich jetzt mit einem Microsoft-Konto an Ihr dem Notebook anmelden.

Der Microsoft Store bietet Ihnen die Mogglichkeit z.B.neue Apps kauflich zu erwerben oder bereits vorinstallierte Apps zuactualisieren.

Sollten Sie sich mit einem lokalen Konto anmelden, so können Sie die Anmeldung mit einem Microsoft-Konto jederzeit nachholen.

Die folgenden animierten Fenster sind reine Informationen zur Bedienung des neuen Windows® Betriebssystems.

Eingaben jeglicher Art konnen während der Animation nicht vorgenommen werden. Nach dem Anmeldungsprozess erscheint der Windows Desktop.

HINWEIS!

Windows® kann in den ersten Tagen nach der Erstinstallation Daten aktualisieren und konfigurieren (z. B. durch neue Updates), was zu Verzögerungen des Herunterfahrens und Startens des Notebooks führen kann. Schalten Sie davon das Notebook nicht vorzeitig aus. Dies könnte sich negativ auf die Installation auswirken.

9.3. Akkubetrieb

HINWEIS!

Akkus speichern elektrische Energie in ihren Zellen und geben sie dann bei Bedarf wieder ab.

Bitte laden und entladen Sie den neuen Akku zwei- bis dreimal hintereinander vollständig, damit dieser seine volle Leistungsfähigkeit erreicht!

9.4. Genereller Umgang mit Akkus

Beim Umgang mit Akkus ist es wichtig, auf eine richtige Nutzung und Ladung zu achten, damit die Kapazität des Akkus voll ausgenutzt und seine Lebensdauer so lang wie möglich erhalten bleibt. Die optimale Ladetemperatur liegt bei ca. 20^ C. Beachten Sie auch unbedingt die Sicherheitshinweise.

Achten Sie auf die richtige Lagerung des Akkus bei längerer Nichtbenutzung Ihres Gerätes.
Führten Sie einmal monatlich einen kompletten Entlade- bzw. Ladezyklus durch. Lagern Sie das Gerät anschließend mit ca. 50% der Akku-Kapazität. Somit wird verhindert, dass der Akku vollständig entladen und dauerhaft beschädigt/nicht mehr geladen werden kann.
Der Akku/das Gerät sollte nicht unbeaufsichtigt geladen werden.
Während des Ladens sollte der Akku/das Gerät nicht auf empflindlichen oder leicht entzündlichen Materialien positioniert werden.

9.5.Akkubetrieb

HINWEIS!

Akkus speichern elektrische Energie in ihren Zellen und geben sie dann bei Bedarf wieder ab.itte laden und entladen Sie den neuen Akku zwei- bis dreimal hintereinander vollständig, damit dieser seine volle Leistungsfähigkeit erreicht!

9.5.1. Einsetzen des Akkus

Legen Sie den Akku ein, indem Sieihn in das Fach gleiten halten bis er einrastet. Verriegeln Sie unbedingt den Akku, um ein ungewolltes Herausfallen des Akkus zu vermeiden.

9.5.2. Entnehmen des Akkus

Stellen Sie sicher, dass das Notebook ausgeschaltet und nicht mit dem Stromnetz verbunden ist.
Drehen Sie das Notebook um.
Entriegeln Sie den Akku, indem Sie die Verriegelung in die Postion schieben.
Entfernen Sie bei gehaltenem Auswurfriegel den Akku.

HINWEIS! Beschädigungsgefahr!

Beschädigte oder verschutzte Kontakte an Akku und Notebook können zu Fehlfunktionen führen.

Achten Sie bei der Lagerung der Akkus und der Benutzung des Notebooks daraufuf, dass die Kontakte nicht beschädigt oder verschmutzt werden.

HINWEIS!

Entfernen Sie den Akku nicht, während das Gerät eingeschaltet ist, da andernfalls Daten verloren gehen können.

9.5.3. Aufladen des Akkus

Der Akku wird über den Netzadapter aufgeladen. Wenn der Netzadapter angegeschlossen ist,alandt sich der Akku automatisch auf,unabhängig davon,ob das Notebook eingeschaltet ist oder nicht. Eine vollständige Aufladung benötigt bei abgeschalteten Notebook eineige Stunden. Wenn das Notebook eingeschaltet ist,duaert der Ladevorgang deutlich länger.

HINWEIS!

Der Ladevorgang wird unterbrochen, wenn Temperatur oder Spannung des Akkus zu hoch sind.

9.5.4. Ent laden des Akkus

Betreiben Sie das Notebook über den Akku, bis es sich aufgrund der niedrigen Akkuladung von allein ausschaltet.

HINWEIS!

Denken Sie daran, ihre geöffneten Dateienrechtzeitig zu sichern, um eventuellen Datenverlust zu vermeiden.

9.5.5. Akkuleistung

Die jeweilige Betriebsdauer variiert je nach Einstellung der Stromsparfunktionen. Ihr Notebook erfordert einen hohenen Leistungsanspruch bei der Ausführung bestimmter Anwendungen, wie z. B. das Abspielen einer DVD.

HINWEIS!

Wenn Sie die Warnsignale bei niedrigem Akkustand ignorieren, wird Ihr Notebook heruntergebniren.

Entfernen Sie niemals den Akku, während das Notebook eingeschaltet ist oder wenn das Notebook noch nicht heruntergebnisn ist, da dies zu Datenverlusten führen kann.

9.6. Energieverwaltung (Power Options)

Ihr Notebook bietet automatische und modifizierbare Stromspar- und Energiefunktionen, die Sie zur Maximierung der Akkunutzungsdauer und Reduzierung der gesamten Betriebskosten verwenden können.

9.6.1. Energiespartipps

• Mit den Tasten Fn + F1 können Sie in den Energiesparmodus wechseln.
• Über die Einstellungen in den Energieoptionen konnen Sie die Energieverwaltung Ihres Computers optimieren.
• Soll der Computer über einen längeren Zeitraum nicht verwendet werden, trennen Sie in jedem Fall die Stromzufuhr, damit keine Energie verbraucht wird. Ziehen Sie dazu den Netzstecker.

Dank der Energieverwaltungsfunktion kann das Gerät, wenn es für eine gewisse Zeit nicht benutzt wurde, in den Energiespar- bzw. Ruhemodus wechseln.

Damit diesen Energiesparpotenzial genutzt werden kann, wurde die Energieverwaltungsfunktion so voreingestellt, dass sich das System bei Betrieb mit einem Netzapter wie folgt verhält:

Abschalten des Bildschirms nach 10 Minuten
- Wechseln in den Energiesparmodus nach 30 Minuten

bei Akkubetrieb wie folgt verhält:

Abschalten des Bildschirms nach 5 Minuten
- Wechseln in den Energiesparmodus nach 15 Minuten

Durch Drücken des Ein-/Ausschalters wird der Energiesparmodus beendet.

9.6.2. ECO-Modus

Sie können durch Aktivierung des ECO-Modus Energie sparen und die Laufzeit Ihr's Akkus verlangern. Aktivieren Sie diesen Modus mit der Tastenkombination Fn + F4.

10. Display

10.1. Öffnen und Schlieben des Displays

Das Display wird durch die spezielle Konstruktion der Displayscharniere verschlüssen, so dass eine zusätzliche Verriegelung nicht erforderlich ist.

Zum Öffnen klappen Sie das Display mit Daumen und Zeigefinger bis zur gewünschten Position auf.

HINWEIS! Beschädigungsgefahr!

Gewaltsames Aufklappen des Displays kann zu Beschädigungen am Gerät führen.

Halten Sie das Display beim Aufklappen, Positionieren und Schließen immer mittig fest.
Klappen Sie das Display nicht um mehr als 120^ auf.

Dem Schließen und Öffnen des Displays können über die Energieverwaltung unter schiedliche Funktionen zugewiesen werden.

10.2. Anschluss eines externen Monitors

Das Notebook verfügt einen HDMI-Anschluss für einen externen Monitor.

Fahren Sie Ihr Notebook ordnungsgemäß herunter.
Schlieben Sie das Signalkabel des externen Monitors (nicht im Lieferumfang enthalten) an den HDMI-Anschlusses des Notebooks an.
Verbinden Sie den externen Monitor mit dem Stromnetz, und schalten Sie ihn ein.
Schalten Sie nun Ihr Notebook ein.

11. Dateneingabe

11.1.Tastatur

Durch Doppelbelegung einiger Tasten steht Ihnen der gleiche Funktionsumfang wie bei einer herkömmlichen Windows-Tastatur zur Verfügung. Einige Funktionen werden mit Hilfe der für Notebooks typischen Fn-Taste eingegeben.

11.1.1.NotebookspezifischeTastenkombinationen

	Beschreibung
Fn + F1 Sleep
Fn + F2	FlugzeugmodusMit dieser Tastenkombination schalten Sie den Flugzeugmodus ein oder aus.
Fn + F4	ECO-ModusMit dieser Tastenkombination rufen Sie das Menu des ECO- Modus auf.
Fn + F5	DunklerVerringert die Helligkeit des Displays
Fn + F6	HellerErhöht die Helligkeit des Displays.
Fn + F7	HintergrundbeleuchtungSchaltet die Hintergrundbeleuchtung des eingebauten Displays aus, um Energie zu sparen. Durch das Drücken mit der Tastenkombination Fn + F7 wird die Hintergrundbeleuchtung wieder eingeschaltet.
Fn + F8	AnzeigeSchaltet die Bildschirmanzeige zwischen LCD, externem Display und gleichzeitiger Anzeige um.
Fn + F9	TouchpadSchaltet das Touchpad ein oder aus.
Fn + F10	StummschaltungSchaltet die Tonwiedergabe ein oder aus.
Fn + F11	LeiserVerringert die Lautstärke der Tonwiedergabe
Fn + F12	LauterErhöht die Lautstärke der Tonwiedergabe.

11.2.Touchpad

HINWEIS! Beschädigungsgefahr!

Bei Verwendung von nicht geeigneten Gegenständen zur Steuerung des Gerätes kann das Touchpad dauerhaft beschädigt werden.

Benutzen Sie keine Kugelschreiber oder anderen Gegenstände, da dies zu einem Defekt Ihr's Touchpads führen können.

12. Optisches Laufwerk

12.1. Einlagen einer Disc

Anders als bei optischen Laufwerken in einem Desktop-PC verwendet das Notebook eine Halterung zum Arretieren der Disc.

Beim Einlagen der Disc ist darauf zu achten, dass sie/genau auf die Halterung gedruckt wird und Dort einrastet.

HINWEIS! Beschädigungsgefahr!

Durch die hohen Geschwindigkeiten im Laufwerk konnen defekte Medien brechen und ihr Gerät beschädigen. Schäden, die durch defekte Medien entstehen, sind von der Gewährleistung ausgenommen und müssen kostenpflichtig repariert werden.

Benutzen Sie keine verkratzten, angebrochenen, verschutzten oder qualitativ schlechten Discs.
Bekleben Sie die Discs nicht mit Schutzfolie oder anderen Aufklebern, der Klebstoff kann die Oberfläche der Discs schädigen und ihre Daten zerstären.
Schauen Sie sich die Discs genau an, bevor Sie diese einlagen. Sind Schäden oder Verschmutzungen erkennbar,)dürfen Sie diese Discs nicht benutzten.

Drücken Sie bei eingeschalteten Gerät die Auswurftaste am optischen Laufwerk, um die Lade zu öffnen.
Legen Sie die Disc mit der Beschriftung nach oben auf die Lade und drücken sie vorsichtig hinunter. Die Disc liegt nun flach auf der Lade und rastet hörbar auf der Disc-Halterung ein.
Prufen Sie, ob die Disc sich frei drehen kann und schieben Sie die Lade dann vorsichtig wieder zurück, bis sie einrastet.

HINWEIS!

Solange das Notebook auf das optische Laufwerk zugreift, versuchen Sie nicht, die Disc aus dem Laufwerk zunehmen.

12.1.1. Notentnahme einer blockierten Disc

Sollte sich die Schublade nicht mehr automatisch offen, kann sie manuell geöffnet werden, sofern Ihr Gerä eine Notentriebelung hat.

Beenden Sie Windows und schalten Sie das Notebook aus.
Führer Sie einen langen spitzen Gegenstand (z. B. aufgebogene Buroklammer) soweit in die Notentnahme öffnung ein, bis Sie einen Widerstand spuren.
Durch einen leichten Druck öffnet sich nun die Schublade.
Entnehmen Sie die Disc und starten Sie nun das Notebook erneut.

12.2. Discs abspiel / auslesen

Ihr optisches Laufwerk ist in der Lage, Audio CDs, DVD-Filme oder Daten CDs/DVDs abzuspielen.

Nachdem eine Disc geladen wurde, öffnet sich ein Auswahlfenster mit verschiedenen Optionen zur Wiedergabe. I. d. R. stehen Ohnen diverse Programme zur Verfügung. Sollte sich das Auswahlfenster nicht öffnen, besteht immer die Möglichkeit, über den Explorera auf das optische Laufwerk zuzugreifen.

12.3. Regionale Wiedergabeinformationen bei DVD

Die Wiedergabe von DVD-Filmtiteln beinhaltet die Dekodierung von MPEG2-Video, digitalen AC3 Audiodaten und CSS-geschützten Inhalten.CSS (manchmal auch Copy Guard genannt) ist die Bezeichnung eines Datenschutzprogrammes, das von der Filmindustrie als Maßnahme gegen illegale Kopien aufgenommen wurde.

Unter den vielen Reglementierungen fur CSS-Lizenznehmer sind die wichtigsten die Wiedergabeeinschrankungen bei landesspezifischen Inhalten.

Um geographisch abgegrenzte Filmfreigaben zu erleichtern, werden DVD-Titel für bestimmte Regionen freigegeben. Copyright-Bestimmungen der jeweiligen Rechtehaber verlangen, dass jeder DVD-Film auf eine bestimmte Region beschränkt wird (meistens die Region, in der er verkauft wird).

Zwar können DVD-Filmversionen in mehreren Regionen veröffentlich werden, aber die CSS-Regeln verlangen, dass jeder CSS-dechiffrierfähige System nur für eine Region einsetzbar sein darf.

HINWEIS!

Die Regions-Einstellung kann über die Ansichtssoftware bis zu fünf Mal verändert werden, dann bleibt die letzte Einstellung permanent. Wenn Sie die Regions-Einstellung dann nochmals verändern wollen, muss dies werksheitig vorgenommen werden. Kosten für Versand und Einstellung müssen vom Anwender getragen werden.

12.4. Themen rund um den Brenner

Dieser Abschnitt bezieht sich nur auf Geräte, die mit einem CD-RW, einem Kombo (Kombination aus CD-/DVD-Leselaufwerk) oder einem DVD-RW-Laufwerk ausgelie-fert wurden. Zunachst erhalten Sie Informationen zu den sog. Rohlingen.

Normale CDs werden von einem Glas-Master gepresst und anschließend versiegelt.

Bei Rohlingen werden digitale Informationen mit dem Laser des Brenners eingebrannt. Daher sind sie empfindlicher als die herkömmlichen Discs.

Vermeiden Sie daher, insbesondere bei unbeschreibenen Rohlingen, unbedingt:

• Bestrahlung durch Sonnenlicht (UVA/UVB)
• Kratzer und Beschädigungen
• Extreme Temperature

13. Soundsystem

Ihr Notebook ist mit einem High Definition Audiosystem mit 2 Lautsprechern (Dolby*) ausgestattet. Über das Menu Dolby in den Eigenschaften von Lautsprecher können persönliche Einstellungen vorgenommen werden. Dies gewährleistete eine optimale Unterstützung für alle gängigen Programme und Spiele.

13.1.ExterneAudioverbindungen

Ihr Notebook verfügbar über eingebaute Stereo-Lautsprecher, so dass Sie stets ohne zusätzliche Geräte Klänge wiederergeben konnen. Die Benutzung der externen Anschlüsse gibt Ihnen eine gute Möglichkeit, Ihr Notebook mit externen Geräten zu verstehen.

Mit Hilfe der Tastenkombination Fn+F11 und Fn+F12 haben Sie die Möglichkeit, die Lautstärke zu regulieren.

WARNING! Hörschädigung!

Zu große Lautstärke bei der Verwendung von Ohrhörern oder Kopfhörern sowie die Veränderung der Grundeinstellungen des Equalizers, der Treiber, der Software oder des Betriebssystems erzeugt übermögen Schalldruck und kann zum Verlust des Hörsinns führen.

Stellen Sie die Lautstärke vor der Wiedergabe auf den niedrigsten Wert ein.
Starten Sie die Wiedergabe und erhöhen Sie die Lautstärke auf den Pegel, der für Sie angenehm ist.

14. Netzwerkbetrieb

14.1. Netzwerkanschluss

Schlieben Sie ein Ende mit dem RJ45-Anschluss (Westernstecker) an die Netzwerk-schnittstelle Ihr's Notebooks an und das andere an einen anderen Computer oder Hub/Switch. Weitere Erläuterungen zum Netzwerk finden Sie in der Windows®-Hilfe.

14.2. Wireless LAN (Funk-Netzwerk)

These Funktion ermitteligt es Ihnen, über Funk eine Netzwerkverbindung zu einer entsprechenden Gegenstelle aufzubauen.itte lessen Sie die erforderlichen Voraussetzungen. Die Wireless LAN- Funktion kann uber das Icon rechts in der Taskleiste ein- bzw. ausgeschaltet werden und ist ab Werk aktiviert.

HINWEIS!

Betreiben Sie die Wireless LAN Funktion nicht an Orten, in denen funkempfindliche Geräte stehen (Bsp.: Krankenhäuser etc.). Ist nicht sichergestellt, dass keine Beinträchtigung oder Störung dieser Geräte besteht, deaktivieren Sie diese Option.

14.2.1. Voraussetzungen

Als Gegenstelle kann man einen sog. Access Point benutzen. Ein Access Point ist ein Funkübertragungsgerät, das mit ihrem Notebook kommuniziert und den Zugriff auf das angeschlossene Netzwerk steuert.

WLAN Access Points sind früig in Großraumbüros, Flughäfen, Bahnhöfen, Universitäten oder Internet-Cafés zu finden. Sieieten Zugriff auf eigene Dienste und Netzwerke oder das Internet.

Meist sind Zugangsberechtigungen erforderlich, die i. d. R. kostenpflichtig sind. Oftfindet man Access Points mit integriertem DSL-Modem. Diese sog. Router stellen dieVerbindung zumvorhandenen DSL-Internetanschluss und dem Wireless LAN her. Es kann auch ohne Access Point eine Verbindung zu einem anderen Endgerät mitWireless LAN-Funktionalität hergestellt werden. Allerdings limitiert sich das Netzwerk ohne Router auf die direkt verbundenen Geräte.

Wird eine Verschlussung bei der Übertragung benutzt, muss diese bei allen Geräten nach dem gleichen Verfahren und den gleichen Einstellungen arbeiten. Die Verschlussung ist ein Verfahren, um das Netzwerk vor unbefugtem Zugriff zu schützen.

Die Übertragungsgeschwindigkeit kann je nach Entfernung und Auslastung der Gegenstelle variieren.

14.3. Bluetooth

Die Bluetooth-Technologie dient dazu, kurze Entfernungen drahtlos zu überbrücken. Bluetooth-Geräte übertragen Daten per Funk, so dass Computer, Mobiltelefon, Drucker, Tastaturen, Mäuse und andere Geräte ohne Kabel miteinanderCOMMUNIZIEREN können.

Die Datenübertragungsgeschwindigkeit der Bluetooth-Drahtlostechnologie kann je nach Gerät oder Umgebungsfaktoren unterschiedlich sein. Mit einem Bluetooth-Gerät können Daten durch Wände, Jackenteschen und Aktenteschen übertragen werden. Die Übertragung zwischen Bluetooth-Geräten erfolgt mit der Hochfrequenz von 2,4 Gigahertz (GHz).

HINWEIS!

Betreiben Sie die Bluetooth-Funktion nicht an Orten, in denen funkempfindliche Geräte stehen (Bsp.: Krankenhäuser etc.). Ist nicht sichergestellt, dass keine Beeinträchtigung oder Störung dieser Geräte besteht, deaktivieren Sie diese Option.

14.4. Flugzeugmodus

Über den Flugmodus werden alle Funkverbindungen (z. B. WLAN, Bluetooth) deaktiviert. Standardmäßig ist der Flugzeugmodus deaktiviert, damit stehen alle Funk-verbingungen zur Verfügung. Mit Fn+ F2 schalten Sie den Flugzeugmodus ein oder aus.

15. Multimedia Kartenleser

Speicherkarten sind Medien, die z. B. im Bereich der digitalen Fotografia eingesetzt werden. Die Form und Kapazität einer Speicherkarte kann je nach Hersteller variieren. Sie können nachfolgende Kartentypen verwenden:

• SD, SDHC und SDXC

15.1. Speicherkarte einlagen

HINWEIS!

Beschädigungsgefahr!

Unsachgemäßes Einlagen der Speicherkarte kann zu Beschädigungen am Gerät führen.

Schieber Ben Sie die Speicherkarte nur mit den Kontakten nach unter in den Kartenschacht.

Schieben Sie die Karte bis zum Anschlag hinein.

15.2. Speicherkarte entfernen

Um die Karte zu entfernen, drücken Sie diese zunachst in den Anschluss hinein, um die Sicherung zu losen.
Ziehen Sie nun die Karte aus dem Schacht und lagern Sie diese fachgerecht.

16. USB-Anschluss

Der Universal Serial Bus ist ein Standard für den Anschluss von Eingabegeräten, Scannern und weiteren Peripherien. Die USB 3.0 Anschlüsse sind vollständig abwärtskompatibel. Ihr Notebook verfügt über 2 USB 3.0 Anschlüsse und 2 USB 2.0 Anschlussbuchsen.

HINWEIS!

Achten Sie daraufuf, dass der Stecker und die Buchse genau zusammen passen, um eine Beschädigung der Kontakte zu vermeiden. Durch die Anordnung der Kontakte passt der Stecker nur in einer Position in die Buchse (Ausnahme: USB Typ C).

Schreiben Sie ihre USB-Geräte möglichst immer an dem Anschluss an, an dem sie installiert wurden. Andernfalls erhalten Geräte eine neue ID und eine Nachinstallation der Treiber ist erforderlich.

17. Notebook sichern

17.1.Einschaltkennwort

Sie können Ihr Notebook mit einem Einsatzkennwort gegen unbefugte Benutzung schützen. Beim Einsatzalten des Notebooks erscheint dann eine Aufforderung zur Ungabe des Kennwortes auf dem Bildschirm. Das Kennwort wird in der UEFI-Einstellung eingerichtet.

HINWEIS!

Bewahren Sie Ihr Kennwort an einem sicheren Ort auf. Wenn Sie Ihr Kennwort vergessen, haben Sie keine Möglichkeit, diesen zulöschen. Wenden Sie sich in dieser Falle an ihren Kundendienst.

Sie können auch die Sicherheitsoption von Windows® nutzen, um ihre Daten vor unbefugtem Zugriff zu schätzen.

17.2.Kensington-Sicherheitsschloss

Mit einem sog. Kensington-Sicherheitsschloss können Sie Ihr Notebook gegen Diebstahl schützen. Im Fachhandel finden Sie diese Sicherheitsschloss mit Kabel als Zubehör.

Um das Sicherheitsschloss anzubringen, wickeln Sie das Kabel um einen stationären Gegenstand, z. B. ein Tischbein. Stecken Sie das Schloss in die Kensington-Vorrichtung und drehen Sie den Schlüssel, um es abzuschreiben. Bewahren Sie den Schlüssel an einem sicheren Ort auf.

18. Notebook in den Auslieferungszustand zurücksetzen

Sollte Ihr System einmal nicht mehr ordnungsgemäß reagieren und eine Wiederherstellung des Systems notwendig sein, nutzen Sie je nach Ausstattung Ihres Notebooks entweder Cyberlink PowerRecover oder die Windows eigenen Wiederherstellungsoptionen.

18.1. Systemwiederherstellung mit PowerRecover

Bei Problemen mit der Installation oder anderen Softwareproblemen, bei denen es nötig ist, die Software neu zu installieren, bietet Ihnen PowerRecover mehrere Mänglichkeiten, um Windows® neu auf Ihr dem Notebook aufspielern.

Achten Sie vorher daraufuf, dass Sie alle für Sie wichtigen Daten oder Programme gesichert haben.

18.1.1. Systemwiederherstellung starten

Drücken Sie nach einem Neustart die Taste F11 oder starten Sie das Notebook mit gedrückter F11 Taste, um PowerRecover zu starten.

oder

Klichen Sie auf die PowerRecover Windows Desktop App, um das Programm vom Windows Desktop aus zu starten.

Es werden Ihnen folgende mögliche Optionen angeboten:

• Treiber und Tools auf eine optische Disc brennen

Erstellung einer Support Disc

• Aktualisieren Sie Ihr Notebook, ohne ihre Daten zu beschädigen

Aktualisierung des Notebooks, ohne ihre Daten zu Löschen.

• Auslieferungszustand wiederherstellen

Wahlen Sie zwischen zwei Wiederherstellungsmöglichkeiten:

• Auf HDD zürücksetzen - keine Sicherung der Benutzerdaten

Alle Daten auf dem Notebook werden unwiderruflich gelöscht.

Es wird der Auslieferungszustand wieder hergestellt.

• Auf HDD zusücksetzen - mit geschicherten Benutzerdaten

Es wird der Auslieferungszustand erstellt und alle Benutzerdaten unter

C:\USERS werden geschichert.

HINWEIS!

Führer Sie jeder Art der Wiederherstellung nur mit angeschlossenem Netzteil durch.

Bei der Option mit geschlossen Benutzerdaten dauert die Rücksicherung sehr lange. Es werden nur die Daten geschichert, die sich in dem Ordner C:\USERS befinden. Alle weiteren Daten werden gelöscht. Führren Sie daher immer regelmäßige eine Datensicherung auf externen Datenträgern durch. Die Geltendmachung von Schadensersatzansprüchen für Datenverlust und dadurch entwickelte Folgeschädien wird ausgeschlossen.

Klichen Sie auf Weiter und folgen Sie den weiteren Anweisungen auf dem Bildschirm, um den Auslieferungszustand wieder herzustellen.

HINWEIS!

Sollte Ihr System auf das Drucken der Taste F11 nicht nicht mit dem Starten des Programms PowerRecover reagieren, dann nutzt Ihr System die Windows eigenen Wiederherstellungsoptionen;lesen Sie in dieser Fall weiter im Kapitel „Systemwiederherstellung mit Windows Wiederherstellungsoptionen".

18.2. Systemwiederherstellung mit Windows Wiederherstellungsoptionen

Falls bei ihrer Gerät Probleme auftreten, können Sie es auffrischen oder zusücksetzen. Beim Auffrischen des Gerätes wird Windows neu installiert. Ihr persönlichen Dateien und Einstellungen werden beibehalten.

Beim Zurücksetzen des Gerätes wird Windows erneut installiert. Ihr Dateien, Einstellungen und Apps werden mit Ausnahme der auf dem Gerät vorinstallierten Apps jedoch gelöscht.

HINWEIS!

Sollte das Notebook dreimal hintereinander nicht ordnungsgemäß gestartet sein, erscheint automatisch das Windows Wiederherstellungsmenu.

18.2.1. So frischen Sie Ihr Gerät auf

Offnen Sie das Startmenu.

Tippen oder klichen Sie auf den Eintrag Alle Apps.
Wahlen Sie die App Einstellungen aus der Liste aus.
Tippen oder klichen Sie auf Update und Sicherheit.
Tippen oder klichen Sie auf den Menüpunkt Wiederherstellung.

Tippen oder klichen Sie auf Los geleht's.

Es öffnet sich ein Auswahlfenster, wahren Sie hier die Wiederherstellungsoption Eigene Dateien gehalten, um den PC aufzufrischen.

18.2.2. So setzen Sie Ihr Gerät zurück

Offnen Sie das Startmenu.

Tippen oder klichen Sie auf den Eintrag Alle Apps.
Wahlen Sie die App Einstellungen aus der Liste aus.
Tippen oder klichen Sie auf Update und Sicherheit.
Tippen oder klichen Sie auf den Menüpunkt Wiederherstellung.

Tippen oder klichen Sie auf Los geleht's.

Es öffnet sich ein Auswahlfenster, wahren Sie hier die Wiederherstellungsoption Alles entfernen, um Windows komplett neu zu installieren.

HINWEIS!

Führn Sie jeder Art der Wiederherstellung nur mit angeschlossen Netzteil durch.

HINWEIS!

Wenn Sie das Windows Password Ihres Gerätes vergessen haben, können Sie das Notebook auch durch einen Neustart vom Anmeldebildschirm aus zurücksetzen. Halten Sie dazu im Anmeldebildschirm die Umschalttaste gedrückt und wahren Sie dann Ein/Aus () > Neustart unter rechts aus. Wahlen Sie nach dem Neustart des Gerätes Problembehandlung > Diesen PC zurücksetzen aus.

19. UEFI-Einstellung

In der UEFI-Einstellung (Hardware Basis-Konfiguration Ihres Systems) haben Sie vielfältige Einstellungsmöglichkeiten zum Betrieb Ihres Notebooks. Beispielsweise können Sie die Betriebsweise der Schnittstellen, die Sicherheitsmerkmale oder die Verwaltung der Stromversorgung ändern. Das Notebook ist bereits ab Werk so eingestellt, dass ein optimaler Betrieb gewährleistet ist.

HINWEIS!

Bitte ändern Sie die Einstellungen nur, wenn dies absoluterforderlich ist und Sie mit den Konfigurationsmöglichkeiten vertraut sind.

19.1. Ausführren der UEFI-Einstellung

Sie können das Konfigurationsprogramm nur kurz nach dem Systemstart ausführten. Wenn das Notebook bereits gestartet ist, schalten Sie es ab und starten es erneut.

Drucken Sie die F2 Funktionstaste, um die UEFI-Einstellung zu starten.

20. FAQ - Häufiggestellte Fragen

Wie aktiviere ich Windows?

• Windows® aktiviert sich automatisch, sobald eine Internetverbindung hergestellt wird.

Wann empfeht sich die Wiederherstellung des Auslieferungszustandes?

• Diese Methode sollte nur als letzte Lösung gewählt werden. Lesen Sie im Kapitel Systemwiederherstellung, welche Alternativen sich anbieten.

Wie mache ich eine Daten Sicherung?

• Machen Sie eine Sicherung und eine Rück sicherung ausgewählter Daten auf externen Medien, um sich mit der Technik vertraut zu machen. Eine Sicherung ist unbrauch bar, wenn Sie nicht in der Lage sind, die Daten wiederherzustellen, das Medium defekt oder nicht mehr verfügbar ist.

Warum muss ich mein USB-Gerät erneut installieren, bzwohl ich dies bereits getan haben?

• Wird das Gerät nicht am gleichen USB-Anschluss betrieben, an dem es installiert worden ist, erhält es automatisch eine neue Kennung. Das Betriebssystem behandelt es dann wie ein neuen Gerät und möchte es neu installieren.
• Verwenden Sie den installierten Treiber oder schlieben Sie das Gerät an dem Anschluss an, an dem es installiert wurde.

Das Notebook schaltet sich nicht ein.

Befinden sich das Notebook im Akkubetrieb, schreiben Sie das Notebook an den Netzadapter an und vergewissern Sie sich, dass der Akku geladen ist bzw. wird.
- Wenn Sie das Notebook bereits mit Netzadapter betreiben, trennen Sie den Netzadapter von der Steckdose und schlieben Sie zum Test z. B. eine Lampe an dieselbe Steckdose an. Funktioniert die Lampe auch nicht, Fragen Sie einen Elektriker um Rat.

Der Bildschirm ist schwarz.

• Dieser Fehler kann entsprechende Ursachen haben:

Die Betriebsanzeige (Ein-/Ausschalter) leuchtet nicht und das Notebook befindet sich im Ruhezustand.

Lösung:

Betätigten Sie den Ein-/Ausschalter.

Die Energie Sparen Anzeige blinkt. Das Notebook befindet sich im Energie Sparen Modus.

Lösung:

Betätigen Sie den Ein-/Ausschalter.

Die Hintergrundbeleuchting wurde mit der Tastenkombination Fn+F7 deak-tiviert.

Lösung:

Durch das Drücken mit der Tastenkombination Fn+F7 wird die Hintergrundbeleuchtung wieder eingeschaltet.

Das Notebook schaltet sich während des Betriebs aus.

Der Akku konnte leer sein. Schließen Sie das Notebook über den Netzadapter an und laden Sie den Akku auf.

Das Notebook lässt sich nicht einschalten.

• Betreiben Sie das Notebook über den Akku, überprüfen Sie, ob dieser richtig eingelegt und geladen ist.

Vom optischen Laufwerk konnen keine Daten gelesen werden.

Überprüfen Sie, ob die Disc ordnungsgemäß eingelegt ist.

Die WLAN-/Bluetooth-Verbindungen Funktionieren nicht.

Überprüfen Sie ob der Flugzeugmodus ausgeschaltet ist.

Das Touchpad ist ohne Funktion.

Um das Touchpad zu aktivieren, drücken Sie die Tastenkombination Fn + F9.

Apps (z.B. Wetter App) können nicht als Live Kachel dargestellt werden.

Überprüfen Sie das Datum, die Zeitzone und die Uhrzeit.

Problem bei der Erkennung einer weiteren Festplatte.

Sollten Sie Ihr Gerät um eine zusätzliche Festplatte ergänzen, ist es möglich, dass diese unter Windows nicht sofort sightbar ist. Sollte dies der Fall sein, gehen Sie wie folgt vor:

Machen Sie einen Rechtsklick auf den Startbutton.
- Machen Sie einen Linksklick auf Datenträgerverwaltung und bestätigten Sie das Fenster, was sich nun öffnet, mit OK.

Maximieren Sie das{nachste Fenster zum besseren Bearbeiten.

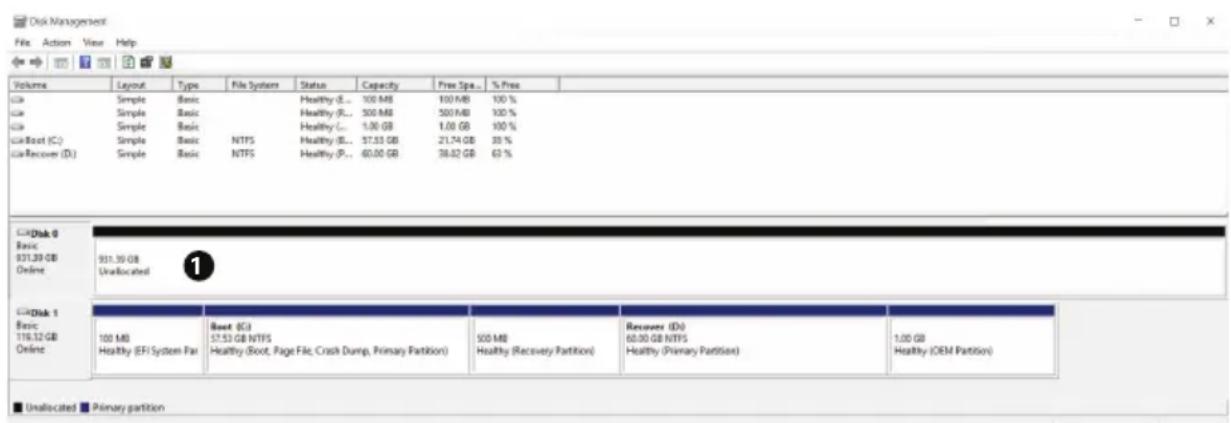

Im unteren Teil des Fensters ① sehen Sie nun die zusätzliche Festplatte.

▶ Klichen Sie mit der rechten Maustaste in den oben markierten Bereich ①.
Wahlen Sie die erstige angezeigte Option aus und bestätigten Sie diese mit einem linken Mausklick.
Klichen Sie nun solange auf Weiter bis Beenden erscheint und bestätigen Sie. Nach weniger Sekunden ist die Festplatte im Windows Explorer sightbar und stehen Ohnen zur Verfügung.

21. Kundendienst

21.1. Erste Hilfe bei Hardwareproblemen

Fehlfunktionen können manchmal banale Ursachen haben, aber manchmal auch von defekten Komponenten ausgegeben. Wir möchten Ohnen hiermit einen Leitfaden an die Hand geben, um das Problem zu halten.

Wenn die hier aufgeführten Maßnahmen keinen Erfolg bringen, halten wir Ihnengern weiter. Rufen Sie uns an!

21.2. Lokalisieren der Ursache

Beginnen Sie mit einer sorgfälligen Sichtprüfung aller Kabelverbindungen. Wenn das Notebook an Peripheriegeräte angeschlossen ist, überprüfen Sie auch hier die Steckverbindungen aller Kabel.

21.3. Benötigen Sie weitere Unterstützung?

Wenn Sie betrz der Vorschläge im vorangegangenen Abschnitt immer noch Probleme haben, behmen Sieitte Kontakt mit ihrer Hotline auf oder wenden Sie sich an www.medion.com. Wir werden Ihnen weiterhelfen.

Bevor Sie sich jedoch an Ihr Technologie Center wenden, bereits Sieitte folgenden Daten vor:

• Haben Sie Erweiterungen oder Änderungen an der Ausgangskonfiguration vorgenommen?
• Was für zusätzliche Peripheriegeräte nutzen Sie?
• Welche Meldungen, wenn überhaupt, erschinen?
• Welche Software wurde beim Auftreten des Fehlers verwendet?
• Welche Schritte haben Sie zur Lösung des Problems bereits unternommen?

21.4. Treiberunterstützung

Das System ist mit den installierten Treibern in unseren Testlabors ausgiebig und erfolgreich getestet worden. In der Computerbranche ist es jedoch üblich, dass die Treiber von Zeit zu Zeitactualisiert werden. Dies kommt dazu, dass sich z. B. eventuelle Kompatibilitätsprobleme zu anderen, noch nicht getesteten Komponenten (Programme, Geräte) ergeben haben. Sie können aktuelle Treiber aus dem Internet auf folgender Adresse finden:

http://www.medion.com

Bitte wenden Sie sich an die Service-Adresse des Landes, im dem das Gerät erworben wurde.

21.5. Transport

Beachten Sie folgende Hinweise, wenn Sie das Notebook transportieren wollen:

Schalten Sie das Notebook aus. Entfernen Sie eingelegte DVDs/CDs.
Warten Sie nach einem Transport des Notebooks solange mit der Inbetriebnahme, bis das Gerät die Umgebungstemperatur angenommen hat. Bei großener Temperatur- oder Feuchtigkeitsschwankungen kann es durch Kondensation zur Feuchtigkeitsbildung inner halb des Notebooks kommt, die einen elektrischen Kurzschluss verursichen kann.
Verwenden Sie stets eine Notebook-Tragetasche, um das Notebook vor Schmutz, Feuchtigkeit, Erschüttterungen und Kratzern zu schützen.
Benutzen Sie für den Versand Ihres Notebooks stets die originale Kartonage und lessen Sie sich von Ihr Transportunternehmen diesbezüglich beraten.
Laden Sie ihren Akku vor Antritt längerer Reisen unbedingt voll auf und vergessen Sie nicht, den Netzadapter mitzunehmen.
Erkundigen Sie sich vor einer Reise über die am Zielort vorhandene Strom- und Kommunikationsversorgung.
Erwerben Sie vor dem Reiseantritt bei Bedarf die erforderlichen Adapter für Strom.
Legen Sie, bei Versand des Notebooks, den Akku separat in die Kartonage.
- Wenn Sie die Handgepäckkontrolle am Flughafen passieren, ist es empfehlenswert, dass Sie das Notebook und alle magnetischen Speichermedien (z. B. externe Festplatten) durch die Rontgenanlage (die Vorrichtung, auf der Sie ihre Taschen abstellen) schicken. Vermeiden Sie den Magnetdetektor (die Konstruktion, durch die Sie gehen) oder den Magnetstab (das Handgerät des Sicherheitspersonals), da dies u. U. Ihr Daten zerstären können.

21.6. Wartung

Es befinden sich keine zu wartenden oder zu reinigenden Teile innerhalb des Notebook-Gehäuses.

Ziehen Sie vor dem Reinigen immer den Netzstecker und alle Verbindungskabel.
Reinigen Sie das Notebook nur mit einem nebelfeuchten, fusselfreien Tuch.
Verwenden Sie keine Lösungsmittel, ätzende oder gasförmige Reinigungsmittel.

HINWEIS Beschädigungsgefahr!

Die Steckkontakte keinesfalls mit Wasser in Berührung bringen, um Beschädigungen zu vermeiden.

Sollte dies Dennoch passieren, sind die Steckkontakte vor der nthsten Verwendung unbedingt trocken zu reiben.

Benutzen Sie zur Reinigung Ihres optischen Laufwerks keine CD-ROM-Reinigungsdiscs oder ähnliche Produkte, welche die Linse des Lasers saubern.

22. Auf-/Umrüstung und Reparatur

Überlassen Sie die Auf- oder Umrüstung Ihres Notebooks ausschließlich qualifiziertem Fach personal. Sollten Sie nicht über die notwendige Qualifikation verfügen, beauftragen Sie einen ent sprechen den Service-Techniker.itte wenden Sie sich an ihren Kundendienst, wenn Sie technische Probleme mit ihrem Notebook haben. Im Falle einer notwendigen Reparatur wenden Sie sichitte ausschließlich an unserere autorisierten Servicepartner.

22.1. Hinweise für den Servicetechniker

Das Öffnen des Notebook-Gehäuses sowie die Auf- und Umrüstung Ihres Notebooks ist nur Service-Technikern vorbehalten.
Verwenden Sie nur Originalersatzteile.
Ziehen Sie vor dem Öffnen des Gehäuses alle Strom- und Anschlusskabel und entfernen Sie den Akku. Wir das Notebook vor dem Öffnen nicht vom Strom -netz getrennt, besteht die Gefahr, dass Kompo nenten beschädigt werden konnten.
Interne Komponenten des Notebooks können durch elektrostatische Entladung (ESD) beschädigt werden. Führren Sie Systemerweiterungen und -veränderung sowie Reparaturen an einem ESD-Arbeitsplatz durch. Ist ein solcher Arbeitsplatz nicht vorhanden, tragen Sie eine Anti statik-Manschette oder berühren Sie ein en gut leitenden, metallischen Körper. Schäden, die durch unsachgemäß Handhabung ent stehen, werden von uns kosten pflichtig repariert.

22.1.1. Hinweise zur Laserstrahlung

• In dem Notebook konnen Lasereinrichtungen der Laserklasse 1 bis Laserklasse 3b verwendet sein. Die Einrichtung erfüllt die An forderungen der Laserklasse 1.
• Durch Öffnen des Gehäuses des optischen Laufwerks erhalten Sie Zu griff auf Lasereinrichtungen bis zur Laserklasse 3b.

Bei Ausbau und/oder Öffnung dieser La vereinrichtungen ist folgenden zu beachten:

• Die eingebauten optischen Laufwerke enthalten keine zur Wartung oder Reparatur vorgesehenen Teile.
  Die Reparatur der optischen Laufwerke ist ausschließlich dem Hersteller vorbehalten.
• Blichen Sie nicht in den Laserstrahl, auch nicht mit optischen Instrumenten.
• Setzen Sie sich nicht dem Laserstrahl aus. Vermeiden Sie die Bestrahlung des Auges oder der Haut durch direkte oder Streustrahlung.

23.RecyclingundEntsorgung

Wenn Sie Fragen zur Entsorgung haben, wenden Sie sichitte an ihre Verkaufsstelle oder an unseren Service.

VERPACKUNG

Das Gerät befindet sich zum Schutz vor Transportschäden in einer Verpackung. Verpackungen sind Rohstoffe, damit wiederverwendungsfähig und können dem Rohstoffkreislauf zugeführrt werden.

BATTERIEN/AKKUS

Verbrauchte/defekte Batterien/Akkus gehoren nicht in den Hausmull!
Sie müssen bei einer Sammelstelle für Altbatterien abgegeben werden.

GERÄT

Altgeräte)dürfen nicht im normalen Hausmüll entsorgt werden. Entspruchend Richtlinie 2012/19/EU ist das Gerät am Ende seiner Lebensdauer einer geordneten Entsorgung zuzuführen. Dabei werden im Gerät enthaltene Wertstoffe der Wiederverwertung zugeführrt und die Belastung der Umwelt vermieden. Geben Sie das Altgerät an einer Sammelstelle für Elektroschrott oder einem Wertstoffhof ab. Wenden Sie sich für ähnere Auskünfte an Ihr örtliches Entsorgungsunternehmen oder ihreCOMMUNALE Verwaltung.

24. Europäische Norm EN ISO 9241-307 Klasse II

Aufgrund der sehr hohen Anzahl von Transistoren und des damit verbundenen außerst komplexen Fertigungsprozesses, kann es vereinzt zu einem Ausfall oder zur tatsächlichen Ansteuerung von Pixeln bzw. einzelnen Sub-Pixeln kommt.

In der Vergangenheit gab es immer wieder verschiedene Ansätze die Anzahl der erlaubten Pixelfehler zu definieren. Diese waren aber zumeist sehr kompliziert und von Hersteller zu Hersteller vollig entsprechlich. MEDION folgt dazu für alle TFT-Display-Produkte bei der Garantieabwicklung den strengen und transparenten Anforderungen der Norm EN ISO 9241-307, Klasse II; welche im Folgenden kurz zusammengefasst sind.

Der Standard EN ISO 9241-307 definiert u.a. allgemein gültige Vorgaben in Bezug auf Pixelfehler. Die Pixelfehler werden in vier Fehlerklassen und drei Fehlertypen kategorisiert. Jeder einzelnne Pixel setzen sich wiederum aus drei Sub-Pixeln mit je einer Grundfarbe (Rot, Grün, Blau) zusammen.

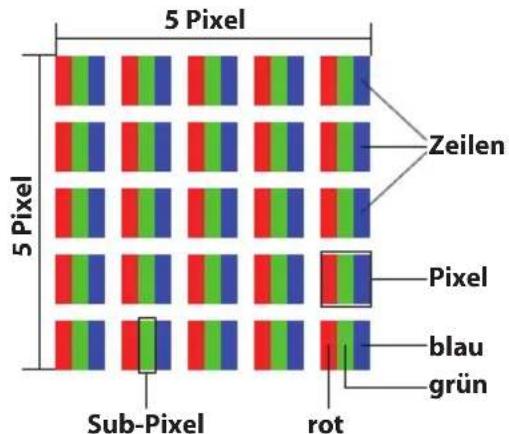

Pixelaufbau

Pixelfehler-Type:

Typ 1: dauerhaft leuchtende Pixel (heller, weißer Punkt), obwohl nicht angesteuert. Ein weißer Pixel entsteht durch das Leuchten aller drei Subpixel.
Typ 2: nicht leuchtende Pixel (dunkler, schwarzer Punkt), obwohl angesteuert
- Typ 3: abnormale oder defekte Subpixel der Farben Rot, Grün oder Blau (z.B. dauerhaft leuchtend mit halber Helligkeit, nicht leuchtend einer Farbe, blinkend oder flackernd, aber nicht vom Typ 1 oder 2)

Ergänzung: Cluster vom Typ3 (= Ausfall von zwei oder mehr Sub-Pixeln in einem Block von 5 x 5 Pixeln. Ein Cluster ist ein Feld von 5 x 5 Pixeln (15 x 5 Subpixeln).

EN ISO 9241-307, Fehlerklasse II

Auflösung Typ 1 Typ 2 Typ 3				Cluster Typ 1, Typ 2	Cluster Typ 3
1024 x 768 2 2 4	0 2
1280 x 800 3 3 6	0 3
1280 x 854 3 3 6	0 3
1280 x 1024 3 3 7	0 3
1366 x 768 3 3 7	0 3
1400 x 1050 3 3 8	0 3
1600 x 900 3 3 8	0 3
1920 x 1080 4 4 9	0 3
1920 x 1200 4 4 9	0 3

25. Energy Star®

ENERGY STAR® ist ein gemeinsames Programm der US-amerikanischen Umweltschutzbehörde EPA (Environmental Protection Agency) und des U.S. Department of Energy, dessen Ziel darin besteht, durch effiziente Produkte und Verfahren Kosten einzusparen und die Umwelt zu schützen.

MEDION® freut sich, unseren Kunden Produkte mit einer ENERGY STAR®-gerechten Kennzeichnung anbieten zu können.

Das Medion® Akoya® P6670 wurde entwickelt und getestet, um die Anforderungen des ENERGY STAR® 6-Programms für Computer zu erfüllen.

Durch den Einsatz ENERGY STAR®-gerechter Produkte und die Nutzung der Energie-sparfunktionen Ihres Computers verringern Sie den Stromverbrauch. Ein geringerer Stromverbrauchträgt zu möglichen Einsparungen, einer sauberen Umwelt und der Verringerung der Treibhausgasemissionen bei.

Weitere Informationen zu ENERGY STAR® finden Sie unter http://www.energystar.gov. Wir möchten dazu beitragen, die effiziente Nutzung von Energie zu einem wesentlichen Bestandteil ihrer alltätiglichen Abläufe zu machen. Um diese Bemühungen zu untersuten, hat Medion die folgenden Energiesparfunktionen konfiguriert, die in Kraft treten, wenn Ihr Computer für einen festgelegten Zeitraum inaktiv ist:

Display abschalten 5 Minuten	10 Minuten
Standby-Modus aktivieren 15	Minuten 30 Minuten
Festplatten ausschalten 10	minuten 20 Minuten
Ruhezustand aktivieren 30	minuten 90 Minuten

26. Technische Daten

Allgemein
Systemtyp Notebook MD 99960	(P6670)
Integrierte Peripheriegeräte 2 Stereog-Lautsprecher
Abmessungen (B x T x H in mm) ca. 384 x 270 x 28
Gewicht ca. 2,4 kg (inkl. Akku)
Installierter Arbeitssspeicher 6 GB
Speicherart DDR4 SDRAM
HDD 1 TB S-ATA
SSD 128 GB m.2 2280
Optischer Speicher DVD-ReWriter
Display Typ ca. 39,6 cm (15,6")
Max. Auflösung	1920 x 1080 Pixel

Netzadapter	FSP065-REC 65W
Erforderliche Netzspannung	100 - 240 V~ 50/60 Hz
AC Input	100 - 240 V~, 1,5A, 50/60 Hz
DC Output	19 V——3,42 A

WARNING!

Stromschlaggefahr!

Im Inneren des Gerätes befinden sich stromführungste Teile. Bei diesen besteht durch unabsichtlichen Kurzschluss die Gefahr eines elektrischen Schlages oder eines Brandes!

Das Gehäuse nicht öffnen, um einen elektrischen Schlag zu vermeiden.
Nur innerhalb von Gebäuden benutzen.

Akku
Energie ca. 44 Wh
Betriebszeit	ca. 2 - 4 Stunden (abhängig von den Notebook-Einstel-lungen und dem Nutzungsvorhalten im Betrieb)
Umgebungsbedingungen
Min. Betriebstemperatur 5 °C
Max. Betriebstemperatur 30 °C
Zulässige Luftfeuchtigkeit im Betrieb 20	- 80 % (nicht kondensierend)
Anschlüsse	Multimedia Kartenleser 2 x USB 3.0 2 x USB 2.0 1 x HDMI out 1 x LAN (RJ45)
Anschlüsse Audio Audio Kombo (audio-out & mic-in)

27. Impressum

Copyright © 2016

Alle Rechte vorbehalten.

These Bedienungsanleitung ist urheberrechtlich geschützt.
Vervielfältigung in mechanischer, elektronischer und jeder andere Form ohne die schriftliche Genehmigung des Herstellers ist verboten

Das Copyright liegt bei der Firma:

Medion AG

Am Zehnhof 77

45307 Essen

Deutschland

Die Anleitung kann über die Service Hotline nachbestellt werden und steht über das Serviceportal www.medion.com/be/nl/service/start/ zum Download zur Veräu-gung.

Sie können auch den oben stehenden QR Code scannen und die Anleitung über das Serviceportal auf Ihr mobiles Endgerät laden.

28. Index

A

Akku

Akkubetrieb. 24

Akkuleistung 25

Aufladen 25

Einsetzen 24

Entladen 25

Entnehmen 24

Akkuladeanzeige 19

Anschlieben 11

Stromversorgung 11

Verkabelung 12

Anschluss eines externen Monitors .... 27

Ansichten 17

Geoffnetes Notebook 17

LinkeSeite 18

Rechte Seite 18

Aufstellungsord. 8

Auf-/Umrüstung 45

Auslieferungszustand 36

B

Bestimmungsgemäßer Gebrauch ....4

Betriebssicherheit 6

Betriebs- und Statusanzeigen 19

Bluetooth 33

C

Capital Lock-Groβschrift 19

D

Dateneingabe

Tastatur 28

Tastenkombinationen 28

Touchpad 29

Datenscherung 8

Display. 15,26

Extermer Monitor 27

Öffnen und Schlieben 26

E

ECO-Funktion 26

Energiespartipps 26

Energieverwaltung 26

Energy Star 48

Entsorgung 45

Ergonomie 10

ErsteHilfebeiHardwareproblemen....42

External Audioverbindungen 31

F

FAQ 41

Flugzeugmodus 34

H

Hinweise fur den Servicetechniker .... 44

1

Inbetriebnahme 20

K

Kartenleser. 34

Speicherkarte einlagen 34

Speicherkarte entfernen 34

Kensington-Sicherheitsschloss 35

Konformitätsinformation. 4

Kundendienst 42

L

Lieferumfang. 16

Lizenzvertrag 22

Lokalisieren der Ursache 42

M

Mikrofon 17

N

Netzwerkbetrieb. 32

Netzwerkanschluss 32

Voraussetzungen 33

Notebook sichern 35

Einschaltkennwort 35

Kensington-Sicherheitschlos 35

Notebook starten 22

Stromversorgung 21,11

Akkubetrieb. 24

Ein-/Ausschalter. 21

Netzbetrieb 22

Systemwiederherstellung 36

Auslieferungszustand

wiederherstellen. 36

Zurücksetzen 36

T

Tastatur 28

Tastenkombinationen 28

Technische Daten 48

Akku 49

Anschluse. 49

Display 48

Umgebungsbedingungen 49

Themen rund um den Brenner 31

Rohlinge 31

Touchpad. 13, 29

Transport 44

Treiberunterstutzung. 42

U

UEFI-Einstellung. 35,39

Umgebungsbedingungen. 9

USB-Anschluss 34

W

Wartung 43

Webcam 17

Weitere Unterstützung 43

Wireless LAN 32

WLAN-/Bluetooth Anzeige 19

Z

Zugriffsanzeige 19

MEDION

MEDION B.V.

John F. Kennedylaan 16a

5981 XC Panningen

Nederland

BE

Hotline: [phone]

Fax [phone]

LUX

Hotline: [phone]

Fax [phone]

Bitte benutzen Sie das Kontaktformular unter:
