BEDIENUNGSANLEITUNG LED TV 1904 Terris

LED TV 1904 Téléviseur LED Mode d’emploi LED-TV Handleiding LED-TV Bedienungsanleitung

7. BEELD EN GELUID INSTELLEN

16. TECHNISCHE GEGEVENS

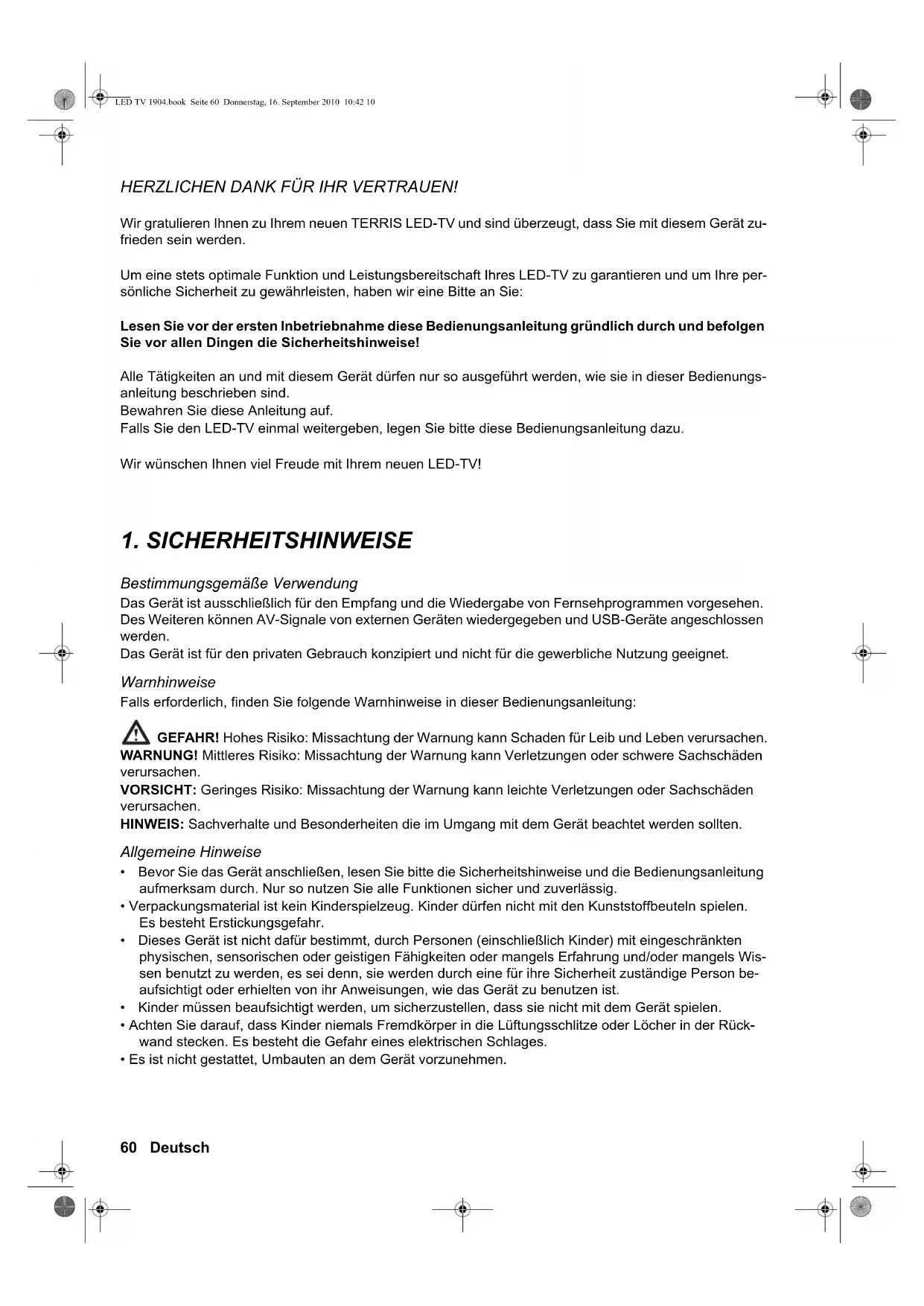

1. SICHERHEITSHINWEISE

Bestimmungsgemäße Verwendung Das Gerät ist ausschließlich für den Empfang und die Wiedergabe von Fernsehprogrammen vorgesehen. Des Weiteren können AV-Signale von externen Geräten wiedergegeben und USB-Geräte angeschlossen werden. Das Gerät ist für den privaten Gebrauch konzipiert und nicht für die gewerbliche Nutzung geeignet. Warnhinweise Falls erforderlich, finden Sie folgende Warnhinweise in dieser Bedienungsanleitung: GEFAHR! Hohes Risiko: Missachtung der Warnung kann Schaden für Leib und Leben verursachen. WARNUNG! Mittleres Risiko: Missachtung der Warnung kann Verletzungen oder schwere Sachschäden verursachen. VORSICHT: Geringes Risiko: Missachtung der Warnung kann leichte Verletzungen oder Sachschäden verursachen. HINWEIS: Sachverhalte und Besonderheiten die im Umgang mit dem Gerät beachtet werden sollten. Allgemeine Hinweise

• Bevor Sie das Gerät anschließen, lesen Sie bitte die Sicherheitshinweise und die Bedienungsanleitung aufmerksam durch. Nur so nutzen Sie alle Funktionen sicher und zuverlässig.

• Verpackungsmaterial ist kein Kinderspielzeug. Kinder dürfen nicht mit den Kunststoffbeuteln spielen. Es besteht Erstickungsgefahr.

• Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wis- sen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person be- aufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.

• Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

• Achten Sie darauf, dass Kinder niemals Fremdkörper in die Lüftungsschlitze oder Löcher in der Rück- wand stecken. Es besteht die Gefahr eines elektrischen Schlages.

• Es ist nicht gestattet, Umbauten an dem Gerät vorzunehmen. LED TV 1904.book Seite 60 Donnerstag, 16. September 2010 10:42 10Deutsch 61 Umgebungsbedingungen

• Schützen Sie das Gerät und den Netzadapter vor Feuchtigkeit, Tropf- oder Spritzwasser: es besteht die Gefahr eines elektrischen Schlages. Stellen Sie zum Beispiel keine mit Flüssigkeiten gefüllte Vasen oder Ähnliches auf das Gerät.

• Das Gerät ist nicht für den Betrieb in Räumen mit hoher Luftfeuchtigkeit (z.B. Badezimmer) ausgelegt. Beachten Sie die in den technischen Daten angegebenen Betriebs- und Lagertemperaturen.

• Vermeiden Sie das Eindringen von Fremdkörpern und Flüssigkeiten in das Gerät.

• Wird das Gerät von einem kalten an einen warmen Ort gebracht, kann Kondensfeuchtigkeit im Gerät entstehen. Das Gerät einige Stunden ausgeschaltet lassen.

• Stellen Sie Ihr Fernsehgerät auf eine stabile, ebene Oberfläche. Achten Sie darauf, dass der Unter- grund das Gewicht des Fernsehers tragen kann.

• Schwere Gegenstände dürfen nicht auf das Gerät gestellt werden.

• Schützen Sie das Gerät vor Hitze: es besteht Brandgefahr. Bedecken Sie nicht die Lüftungsschlitze. Wenn Sie das Gerät in einem Regal aufstellen, halten Sie oben einen Abstand von mindestens 20 cm und an den Seiten von mindestens 10 cm ein.

• Stellen Sie kein offenes Feuer, zum Beispiel brennende Kerzen, auf oder direkt neben das Gerät.

• Stellen Sie das Gerät nicht neben Geräten auf, die durch Magnetquellen gestört werden, z.B. Kasset- tendecks.

• Stellen Sie das Gerät so auf, dass kein direktes Sonnenlicht darauf fällt.

• Berühren Sie das Display nicht unnötig, üben Sie keinen Druck auf dessen Oberfläche aus und berüh- ren Sie es nicht mit spitzen oder scharfen Gegenständen. Netzanschluss

• Schließen Sie den Netzadapter nur an eine ordnungsgemäß installierte, gut zugängliche Steckdose (100-240 V ~ 50/60 Hz) an. Die Steckdose muss nach dem Anschließen weiterhin gut zugänglich sein.

• Das Gerät ist nach dem Ausschalten nicht vom Netz getrennt. Um dies zu tun, ziehen Sie den Netz- adapter.

• Um den Netzadapter aus der Steckdose zu ziehen, immer am Stecker, nie am Kabel ziehen.

• Achten Sie beim Aufstellen des Gerätes darauf, dass Strom- oder andere Kabel nicht eingeklemmt oder gequetscht werden.

• Verlegen Sie das Kabel des Netzadapters so, dass es nicht zur Stolperfalle wird.

• Ziehen Sie bei Gewitter den Netzadapter aus der Steckdose.

• Öffnen Sie niemals das Gehäuse des Gerätes, es beinhaltet keine zu wartenende Teile! Bei geöffne- tem Gehäuse besteht Lebensgefahr durch elektrischen Schlag.

• Verwenden Sie ausschließlich den mitgelieferten Netzadapter zum Betrieb des Gerätes. Antennenanschluss

• Bitte benutzen Sie nur ein spezielles, doppelt abgeschirmtes Antennenkabel, um den Antennenan- schluss herzustellen. Sonst kann es zu Beeinträchtigungen bzw. Störungen der Bildqualität kommen.

• Ziehen Sie bei Gewitter und längerem Nichtgebrauch das Antennenkabel vom Gerät ab, um Über- spannungsschäden zu vermeiden. Störungen

• Ziehen Sie bei Beschädigungen des Netzadapters oder des Gerätes sofort den Netzadapter aus der Steckdose.

• Benutzen Sie das Gerät nicht, wenn es sichtbare Beschädigungen am Gehäuse oder dem Netzadap- ter aufweist. Reparaturen am Gehäuse und am Netzadapter dürfen ausschließlich vom Service Center vorgenommen werden. Wenn der Netzadapter dieses Gerätes beschädigt wird, muss er durch unser Service Center ersetzt werden, um Gefährdungen zu vermeiden.

• VORSICHT: Sollten Flüssigkeiten oder Fremdkörper in das Gerät gelangen, sofort den Netzadapter ziehen. Vor einer erneuten Inbetriebnahme das Gerät prüfen lassen. USB-Geräte

• Eine direkte Verbindung zu einem PC oder Notebook über die USB-Buchse ist nicht möglich. Sowohl der Fernseher als auch PC oder Notebook könnten beschädigt werden. LED TV 1904.book Seite 61 Donnerstag, 16. September 2010 10:42 1062 Deutsch

• Schließen Sie Ihr USB-Gerät direkt oder mittels einer abgeschirmten USB-Verlängerung von max. 20 cm an die USB-Buchse des Fernsehers an.

• Beim Entfernen des USB-Gerätes muss das Gerät aus- bzw. der USB-Anschluss abgeschaltet sein, andernfalls kann es zu Datenverlusten und Beschädigungen am USB-Gerät oder dem Fernseher kom- men. Reinigung und Pflege

• Für die Reinigung des Gerätes verwenden Sie nur ein trockenes, weiches Tuch. Batterien

• Batterien können beim Verschlucken lebensgefährlich sein. Bewahren Sie deshalb Batterien und Fern- bedienung für Kleinkinder unerreichbar auf. Wurde eine Batterie verschluckt, muss sofort medizinische Hilfe in Anspruch genommen werden.

• Explosionsgefahr! Benutzen Sie keine verschiedenen Batterie-Typen, -Marken, keine neuen und ge- brauchten Batterien miteinander oder solche mit unterschiedlicher Kapazität.

• Die beiliegenden Batterien dürfen nicht geladen oder mit anderen Mitteln reaktiviert, nicht auseinan- dergenommen, ins Feuer geworfen oder kurzgeschlossen werden.

• Nehmen Sie verbrauchte Batterien immer sofort aus der Fernbedienung heraus, da diese auslaufen und somit Schäden verursachen können.

• Ersetzen Sie immer jeweils beide Batterien und entsorgen Sie die alten Batterien vorschriftsmäßig.

• Reinigen Sie Batterie- und Gerätekontakte vor dem Einlegen von Batterien.

• Entfernen Sie bei längerem Nichtgebrauch die Batterien aus der Fernbedienung.

• Setzen Sie Batterien keinen extremen Bedingungen aus, legen Sie z.B. die Fernbedienung nicht auf Heizkörpern oder unter direkter Sonneneinstrahlung ab. Es besteht ansonsten erhöhte Auslaufgefahr.

• Wenn Batteriesäure ausgelaufen ist, vermeiden Sie den Kontakt mit Haut, Augen und Schleimhäuten. Spülen Sie bei Kontakt mit der Säure die betroffenen Stellen sofort mit reichlich klarem Wasser und su- chen Sie umgehend einen Arzt auf. LED TV 1904.book Seite 62 Donnerstag, 16. September 2010 10:42 10Deutsch 63

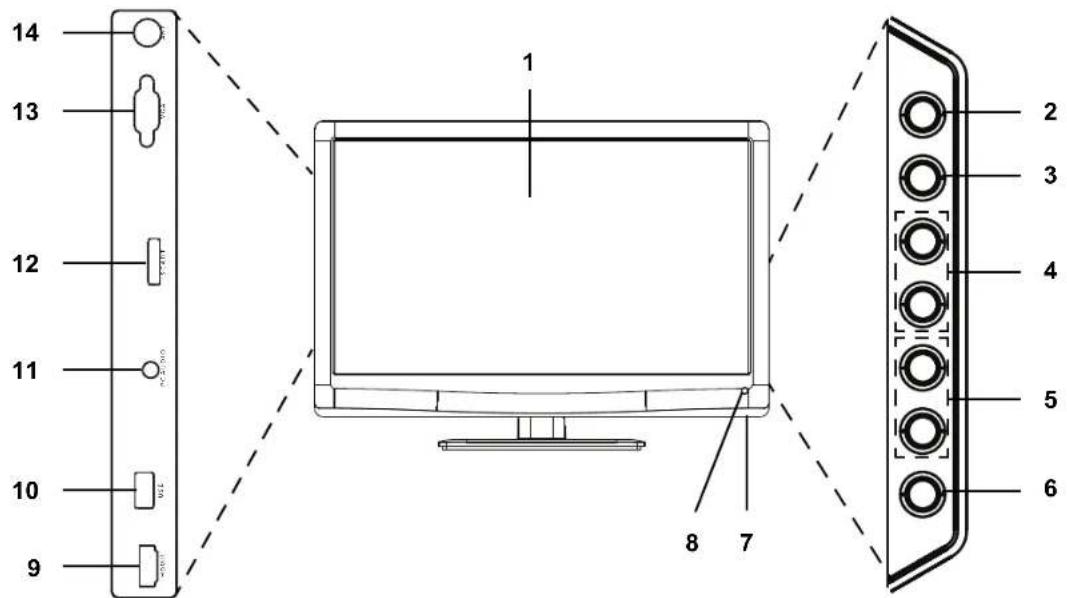

2. Signalquelle wählen

3. MENU OSD-Menü öffnen/schließen

4. CH + / – Kanal wählen (nächster/vorheriger Programmplatz); im Menü eine Position nach

5. VOL + / – Lautstärke regeln

im Menü: eine Position nach rechts/links

6. Fernseher in Standby schalten / aus Standby in Betrieb schalten

7. LED leuchtet blau während des Betriebs

leuchtet rot im Standby-Modus

8. Empfänger für Fernbedienungssignale

9. HDMI1 Eingang / Anschluss von DVD-Recorder, DVD-Player oder Set-Top-Box

10. USB USB-Buchse zum Anschluss für z.B. einen USB-Stick

11. PC AUDIO Eingang / Anschluss von PC (Ton)

12. SCART Eingang / Anschluss von DVD-Recorder, DVD-Player oder Set-Top-Box über

13. VGA Eingang / Anschluss von PC

14. ANT Eingang / Anschluss eines 75 Ω-Coaxialkabels mit Antennensignal

Anschlüsse Rückseite

15. VIDEO Eingang / Anschluss von DVD-Recorder, DVD-Player oder Set-Top-Box (Bild)

16. LEFT / RIGHT Eingang / Anschluss von DVD-Recorder, DVD-Player oder Set-Top-Box (Ton)

17. DC IN Eingang / Netzadapter

18. Y Pb Pr Eingang / Anschluss von DVD-Recorder, DVD-Player oder Set-Top-Box (Bild)

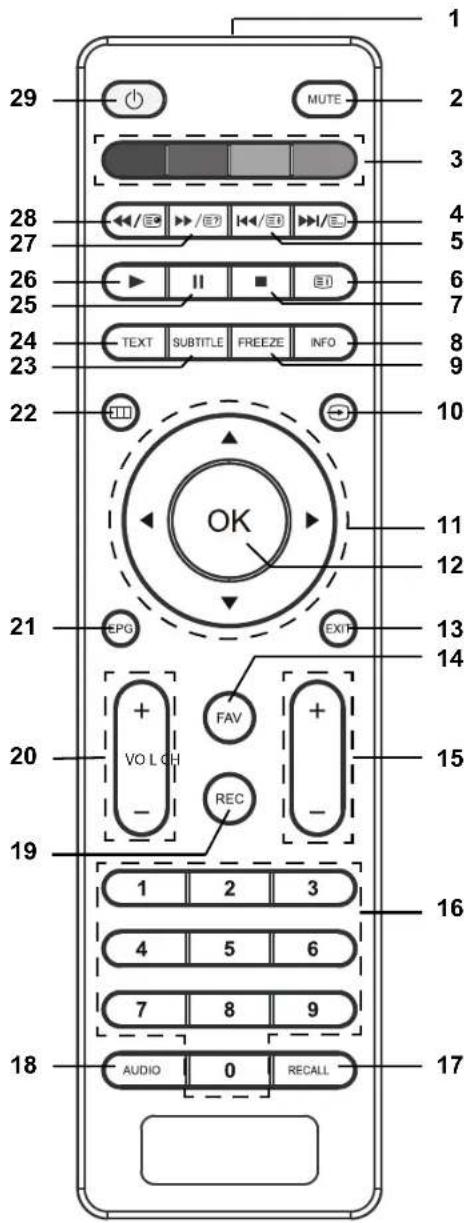

2. MUTE schaltet den Ton aus und ein

Teletext: die gegebenen Seiten aufrufen Menü: Programme bearbeiten, ver- schieben, löschen

4. USB: nächste Datei

Teletext: Farbleiste umschalten

5. USB: vorherige Datei

Teletext: Farbleiste umschalten

6. Teletext: Seite 100 aufrufen

8. INFO Infofenster aufrufen

10. Signalquelle aufrufen

Position in Menüs / Menüeinstellung ändern

12. OK Änderung in Menüs bestätigen

14. FAV Favoritenliste aufrufen

15. CH + / - schaltet einen Programmplatz weiter /

zurück Teletext: eine Seite weiter- / zurück

16. 0-9 zur Eingabe von z.B. Programmen,

Kapitel-, Seiten- oder Titelnummern

17. RECALL schaltet zum vorherigen Programm

18. AUDIO Mono/Stereo umschalten / Sprache

des Senders aufrufen und wählen (nur, wenn verfügbar)

19. REC ohne Funktion

20. VOL + / - Ton lauter / leiser

21. EPG ohne Funktion

23. SUBTITLE Untertitelsprache umschalten (nur,

wenn der Sender Untertitel anbietet)

24. TEXT Teletext: Teletext ein / aus

27. USB: schneller Vorlauf

Teletext: Lösung anzeigen

28. USB: schneller Rücklauf

Teletext: Farbleiste umschalten

29. Gerät in Standby schalten und aus

Standby wieder einschalten LED TV 1904.book Seite 64 Donnerstag, 16. September 2010 10:42 10Deutsch 65

Vergewissern Sie sich beim Auspacken, dass folgende Teile mitgeliefert wurden:

• Standfuß mit Schraube

• Bedienungsanleitung und Garantie

3.2 EINLEGEN DER BATTERIEN

Sie benötigen zwei Batterien Typ LR03, AAA, 1,5 V.

1. Schieben Sie den Batteriefachdeckel auf der Unterseite der Fernbedienung ab.

2. Legen Sie die mitgelieferten Batterien ein.

WARNUNG! Beachten Sie die Polarität (+ und –).

3. Setzen Sie den Batteriefachdeckel wieder auf.

3.3 MONTAGE DES STANDFUßES

1. Legen Sie den Fernseher vorsichtig auf die Rückseite.

2. Ziehen Sie die Folie vom Standfuß ab.

3. Heben Sie den Fernseher an der Unterseite leicht an und setzen den Standfuß auf die Halterung.

4. Schrauben Sie den Standfuß mit der mitgelieferten Schraube fest.

3.4 AUFSTELLEN DES GERÄTES

• Stellen Sie Ihr Fernsehgerät auf eine stabile, ebene Oberfläche. Achten Sie darauf, dass der Unter- grund das Gewicht des Fernsehers tragen kann.

• Setzen Sie das Gerät keiner extremen Hitze oder Feuchtigkeit aus.

• Achten Sie auf eine ausreichende Belüftung des Gerätes von allen Seiten. Bei Aufstellung in einer Schrankwand müssen oben mindestens 20 cm und an den Seiten mindestens 10 cm Platz zur Belüf- tung frei bleiben.

3.5 ANTENNENKABEL ANSCHLIEßEN

VORSICHT: Schließen Sie das Antennenkabel an, bevor Sie den Netzadapter in die Steckdose stecken. Für optimale, störungsfreie Bildqualität verwenden Sie ein doppelt abgeschirmtes 75 Ω Antennenkabel.

1. Schließen Sie ein 75 Ω Antennenkabel an Ihrem Antennenanschluss an.

2. Stecken Sie das andere Ende in die Antennenbuchse ANT. Diese befindet sich auf der Rückseite des

3. Wählen Sie den Eingang ATV im Menü SIGNALQUELLE ().

HINWEIS: Zum Empfang von Programmen über die Antennenbuchse ANT muss zunächst eine Sender- suche durchgeführt werden (siehe “Erstes Einschalten” auf Seite 66.). LED TV 1904.book Seite 65 Donnerstag, 16. September 2010 10:42 1066 Deutsch

Der Netzadapter des Fernsehgerätes ist für Wechselstrom 100-240 V ~ 50/60 Hz ausgelegt.

1. Stecken Sie den Stecker des Netzadapters in die Buchse DC IN am Fernsehgerät.

2. Verbinden Sie das Netzteil mit einer Steckdose.

WARNUNG! Schließen Sie erst alle anderen Geräte an, bevor Sie das Fernsehgerät ans Netz anschlie- ßen. Die Steckdose muss auch nach dem Anschließen weiterhin gut zugänglich sein.

3.7 ERSTES EINSCHALTEN

Nach dem ersten Einschalten erscheint ein Fenster, in dem Sie die Menüsprache wählen und den auto- matischen Sendersuchlauf starten.

1. Drücken Sie die Taste auf der Fernbedienung, um das Gerät einzuschalten. Das Fenster Please

select an OSD Language erscheint auf dem Bildschirm.

2. Drücken Sie OK, um Deutsch als Menüsprache zu bestätigen.

- Eine andere Menüsprache wählen Sie mit den Tasten / / / auf der Fernbedienung und drü- cken dann OK. Das Fenster Land erscheint auf dem Bildschirm.

3. Drücken Sie OK, um Germany zu bestätigen.

Ein anderes Land wählen Sie mit den Tasten / / / auf der Fernbedienung und drücken dann OK. Das Fenster Kanalabstimmung erscheint auf dem Bildschirm und die automatische Sendersuche startet. Dieser Vorgang dauert einige Minuten. Die Fortschritte werden im Fenster auf dem Bildschirm angezeigt.

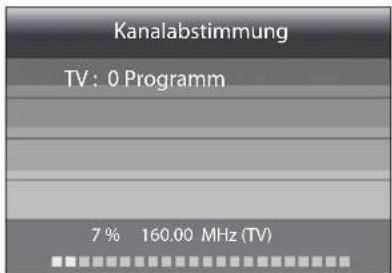

4. Nach dem Sendersuchlauf wird automatisch der Programm-

platz 1 angezeigt. HINWEIS: Sollte der automatische Sendersuchlauf beim ersten Einschalten nicht funktionieren; siehe “Sender automatisch speichern” auf Seite 70.

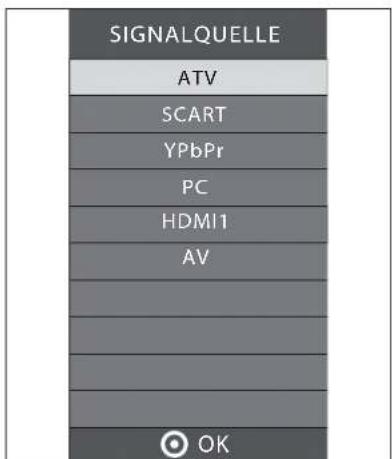

3.8 QUELLE AUSWÄHLEN

1. Drücken Sie bei eingeschaltetem Gerät die Taste . Das

Fenster SIGNALQUELLE mit der Liste der Quellen (Geräte an den entsprechenden Anschlüssen) wird gezeigt.

2. Wählen Sie die gewünschte Quelle mit den Tasten

/ auf der Fernbedienung oder CH +/- am Gerät.

3. Bestätigen Sie die Einstellung mit OK oder VOL +/- am Gerät.

HINWEIS: Wenn Sie keine Änderung vornehmen, verlassen Sie das Menü mit EXIT. Kanalabstimmung TV : 0 Programm 7 % 160.00 MHz (TV) SIGNALQUELLE

ATV SCARTYPbPr HDMI1

LED TV 1904.book Seite 66 Donnerstag, 16. September 2010 10:42 10Deutsch 67

4. EXTERNE GERÄTE ANSCHLIEßEN

Das Fernsehgerät ist mit einer Reihe von Anschlüssen ausgestattet, an denen zahlreiche Geräte (z.B. DVD-Recorder, PCs, Kameras und Set-Top-Boxen) angeschlossen werden können. WARNUNG! Achten Sie darauf, dass der Fernseher und die anzuschließenden Geräte ausgeschaltet sind, bevor Sie sie anschließen. Beachten Sie die Anleitungen der Geräte, die Sie anschließen möchten. SCART-Anschluss Über den SCART-Adapter an der Seite des Gerätes werden analoge Bild- und Tonsignale in guter Qualität übertragen. Sie können dort Geräte wie z.B. Videorecorder, Satellitenempfänger, Spielekonsolen oder PayTV-Decoder anschließen.

1. Stecken Sie den SCART-Adapter in die Buchse (Mini) SCART am Gerät.

2. Schließen Sie das externe Gerät mit einem voll belegten SCART-Kabel (nicht im Liefrumfang enthal-

ten) am SCART-Adapter an.

3. Wählen Sie den Eingang SCART im Menü SIGNALQUELLE ().

VIDEO-Anschlüsse Über die Cinchbuchsen LEFT und RIGHT und die Buchse VIDEO können Sie z.B. eine Videokamera an- schließen.

• Schließen Sie das Gerät mit einem AV-Kabel an die Buchsen VIDEO, LEFT und RIGHT an. VORSICHT: Achten Sie beim Anschluss über ein AV-Kabel darauf, dass die Farben der Anschlüsse über- einstimmen (Video=gelb, Audio L=weiß und Audio R=rot).

• Wählen Sie den Eingang AV im Menü SIGNALQUELLE (). PC-Anschluss

1. Verbinden Sie mit einem VGA-Kabel die Monitor-Buchse des PCs und die Buchse VGA am Fernseher.

2. Verbinden Sie mit einem Audiokabel die Audiobuchse des PCs und die Buchse PC AUDIO des Fern-

3. Wählen Sie den Eingang PC im Menü SIGNALQUELLE ().

Komponenten-Eingang Über den Komponenten-Anschluss Y Pb Pr werden analoge Bildsignale eines externen Gerätes, z.B. ei- nes AV-Receivers oder DVD-Recorders in sehr guter Qualität übertragen. Folgende Formate werden un- terstützt: 1080p /1080i /720p /576p /576i/ 480p .

1. Verbinden Sie mit einem im Fachhandel erhältlichen Komponenten-Kabel (3x Cinch) den Komponen-

tenausgang des externen Gerätes mit den Eingängen Y Pb Pr am Fernseher.

2. Verbinden Sie mit einem Audiokabel die Audiobuchsen des externen Gerätes und die Audiobuchsen

LEFT und RIGHT des Fernsehers.

3. Wählen Sie den Eingang YPbPr im Menü SIGNALQUELLE ().

HDMI-Anschluss Über den HDMI Anschluss werden digitale Bild- und Tonsignale eines externen Gerätes in sehr guter Qua- lität übertragen.

• Verbinden Sie mit einem im Fachhandel erhältlichen HDMI-Kabel die HDMI-Buchse des externen Ge- rätes mit der Buchse HDMI1 am Fernseher.

• Wählen Sie den Eingang HDMI1 im Menü SIGNALQUELLE (). USB-Anschluss VORSICHT! Beim Entfernen des USB-Gerätes muss das Gerät aus- bzw. der USB-Anschluss abgeschal- tet sein, andernfalls kann es zu Datenverlusten und Beschädigungen am USB-Gerät oder dem Fernseher kommen.

• Stecken Sie z.B. einen USB-Stick in die USB-Buchse. LED TV 1904.book Seite 67 Donnerstag, 16. September 2010 10:42 1068 Deutsch

5. GRUNDLEGENDE BEDIENUNG

Alle Einstellungen können Sie bequem mit der Fernbedienung und dem OSD-Menü auf dem Bildschirm vornehmen. Die Grundfunktionen können Sie auch mit den Tasten am Gerät ausführen. In der Anleitung wird in der Regel die Bedienung mit der Fernbedienung beschrieben.

• Wenn das Gerät sich im Standby-Modus befindet (Kontrollleuchte rot), drücken Sie die Taste auf der Fernbedienung. Das Gerät schaltet sich mit der letzten eingestellten Betriebsart/gewählten Quelle ein und die Kontrollleuchte leuchtet blau.

• Drücken Sie die Taste auf der Fernbedienung, um das Gerät wieder in den Standby-Modus zu schalten. Die Kontrollleuchte leuchtet rot. HINWEIS: Um das Gerät vom Netz zu trennen, ziehen Sie den Netzadapter aus der Steckdose.

5.2 FERNSEHPROGRAMME AUSWÄHLEN

• Verwenden Sie die Tasten CH +/- oder die Zifferntasten 0-9, um das gewünschte Fernsehprogramm auszuwählen.

• Drücken Sie die Taste RECALL auf der Fernbedienung, um das vorherige Programm anzuschauen.

• Eine Übersicht über die Programmbelegung erhalten Sie durch Drücken der Taste . Markieren Sie einen Programmplatz mit den Tasten / und drücken OK, um das Programm aufzurufen. Noch- maliges Drücken der Taste schließt die Programmliste.

• Drücken Sie FAV, um die Favoritenliste zu öffnen. Markieren Sie einen Programmplatz mit den Tasten / und drücken OK, um das Programm aufzurufen. Nochmaliges Drücken der Taste FAV schließt die Favoritenliste. Favoritenliste erstellen/ändern siehe “Favoritenliste erstellen” auf Seite 72.

5.3 LAUTSTÄRKE REGELN

• Verwenden Sie die Tasten VOL +/-, um die Lautstärke einzustellen.

• Drücken Sie die Taste MUTE, um den Ton vorübergehend auszuschalten. Mit der Taste MUTE oder der Taste VOL+ schalten Sie den Ton wieder ein.

Programmliste Quelle (externe Geräte) wählen TEXT Teletext aufrufen SUBTITLE Sprache der Untertitel wählen (nur, wenn vom Sender unterstützt) FREEZE Standbild erzeugen FAV Favoritenliste aufrufen INFO Programminformationen anzeigen AUDIO Mono/Stereo umschalten / Sprache wählen (nur, wenn vom Sender unterstützt) LED TV 1904.book Seite 68 Donnerstag, 16. September 2010 10:42 10Deutsch 69

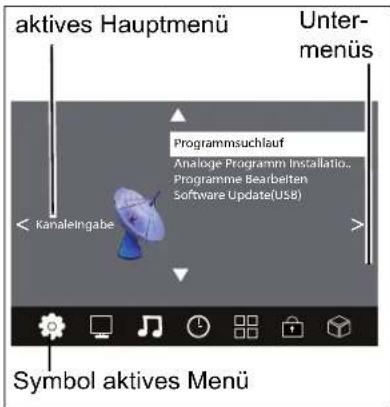

5.5 STRUKTUR DES OSD-MENÜS

Mit dem OSD (On Screen Display)-Menü können Sie verschiedene Funktionen wählen und Einstellungen vornehmen. HINWEIS: Aktive Menü-Einträge sind mit einem gelben Balken unterlegt.

1. Drücken Sie die Taste , um das OSD-Menü aufzurufen. Die

Punkte des Hauptmenüs sehen Sie unten in der Leiste. Das Menü Kanaleingabe ist zu sehen.

2. Wählen Sie zuerst den gewünschten Hauptmenüpunkt mit den

Tasten / . Die Untermenüs werden rechts von der Bildmitte angezeigt.

3. Um ein Untermenü zu wählen, drücken Sie die Taste

4. Zum Aktivieren eines Untermenüs drücken Sie OK.

5. Mit der Taste gelangen Sie zurück zum Hauptmenü.

• Mit den Tasten / wählen Sie einen Untermenüpunkt. Dort können Sie … … mit den Tasten / Einstellungen vornehmen oder … mit / weitere Einstellungen ansteuern und dann mit den Tasten / Einstellungen vornehmen. Zurück zum Hauptmenü Um einen anderen Punkt aus dem Hauptmenü zu wählen, müssen Sie das aktive Untermenü verlassen.

• Gehen Sie mit der Taste zurück, bis die Leiste mit den Symbolen des Hauptmenüs zu sehen ist. Menüs verlassen

• Gehen Sie mit der Taste schrittweise in den Menüs zurück oder verlassen Sie das Menü mit der Taste EXIT. Ihre Einstellungen werden gespeichert. HINWEIS: Wird für einige Sekunden keine Einstellung vorgenommen, wird das Menü ausgeblendet.

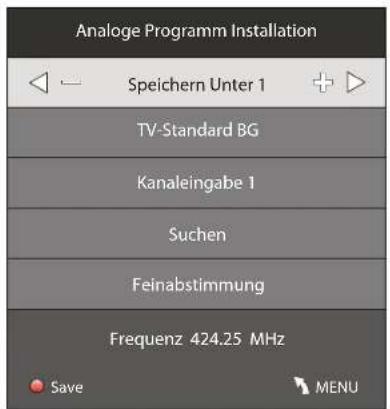

KanaleingabeProgrammsuchlaufAnaloge Programm Installatio..Programme BearbeitenSoftware Update(USB) Symbol aktives Menü aktives Hauptmenü Unter- menüs LED TV 1904.book Seite 69 Donnerstag, 16. September 2010 10:42 1070 Deutsch

6. SENDER SUCHEN UND BEARBEITEN

Ihr Fernseher kann analoge Signale (z.B. über Kabelanschluss) empfangen.

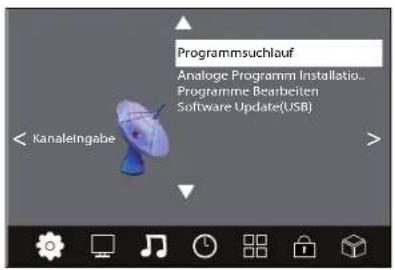

6.1 SENDER AUTOMATISCH SPEICHERN

HINWEIS: Beachten Sie, dass durch einen automatischen Suchlauf alle gespeicherten Programme ge- löscht werden.

1. Drücken Sie die Taste , um das OSD-Hauptmenü anzuzei-

gen. Im Menü Kanaleingabe ist der Menüpunkt Programmsuchlauf aktiviert.

2. Drücken Sie OK. Wählen Sie mit der Taste

/ den Such Typ für … … analogen Suchlauf (ATV)

3. Drücken Sie die Taste

, um die Auswahl eines Land zu akti- vieren. Wählen Sie Ihr Land mit den Tasten

HINWEIS: Drücken Sie wiederholt die Tasten / , um auf eine andere Tafel mit einer Länderauswahl umzuschalten.

4. Drücken Sie OK, um die automatische Sendersuche zu starten. Dieser Vorgang dauert einige Minu-

ten. Die Fortschritte werden im Fenster Kanalabstimmung auf dem Bildschirm angezeigt.

5. Nach dem Sendersuchlauf wird automatisch der Programmplatz 1 angezeigt.

6.2 MANUELLE SENDERSUCHE FÜR ANALOGEN EMPFANG

Um analoge Sender einzeln zu suchen, muss am Antennenanschluss ein analoges Antennensignal (z.B. Hausantenne oder Kabelanschluss) angeschlossen sein. Analoge Sender werden im OSD-Menü mit ATV angezeigt.

1. Drücken Sie die Taste , um das OSD-Hauptmenü anzuzei-

2. Wählen Sie mit der Taste

Analoge Programm Installation und drücken OK.

3. Unter Speichern Unter wählen Sie mit den Tasten

/ den Programmplatz, auf dem der neue analoge Sender gespei- chert werden soll.

4. Markieren Sie mit

/ , um die Suche zu starten. Sie sehen wäh- rend des Suchvorganges wie sich die Frequenz ändert. Wird ein Sender gefunden, ist auch wieder der Ton aktiv.

6. Drücken Sie die rote Taste, um den Sender zu speichern.

7. Um einen weiteren Sender zu suchen, legen Sie unter

Speichern Unter einen neuen Programmplatz fest und starten die Suche. Sie können in diesem Menü auch folgende Einstellungen vornehmen: TV-Standard: Die Voreinstellung für das gewählte Land ist eingestellt und wird in der Regel nicht verändert. Kanaleingabe: zeigt an, welcher Programmplatz im Hintergrund aktiv ist. Mit den Tasten / schalten Sie um. Feinabstimmung: Die Frequenz kann in kleinen Schritten (0,06 MHz) mit den Tasten / geändert wer- den.

KanaleingabeProgrammsuchlaufAnaloge Programm Installatio..Programme BearbeitenSoftware Update(USB) Analoge Programm InstallationSpeichern Unter 1TV-Standard BGKanaleingabe 1SuchenFeinabstimmungFrequenz 424.25 MHz Save MENU

LED TV 1904.book Seite 70 Donnerstag, 16. September 2010 10:42 10Deutsch 71

6.3 SENDEREINSTELLUNGEN BEARBEITEN

Nach dem Sendersuchlauf sind die Sender in der Reihenfolge gespeichert, in der sie gefunden wurden. Sie können Sender der Favoritenliste hinzufügen (FAV) oder die Reihenfolge ändern, indem Sie Sender verschieben oder Sender löschen. Sender verschieben

1. Drücken Sie die Taste , um das OSD-Hauptmenü anzuzeigen.

2. Wählen Sie mit der Taste

Programme Bearbeiten und drücken OK.

3. Markieren Sie mit

/ den Sender, der verschoben werden soll.

4. Drücken Sie die gelbe Taste. Der Programmplatz wird mar-

5. Geben Sie mit den Zifferntasten 0-9 den gewünschten Pro-

grammplatz ein. Dieser erscheint hinter dem Programmna- men.

6. Drücken Sie OK. Das Programm befindet sich nun am ge-

7. Um weitere Programme zu verschieben, wiederholen Sie die

8. Drücken Sie die Taste EXIT, um das Menü zu verlassen und

die Einstellung zu speichern. HINWEIS: Beim Verschieben tauschen einzelne Programme die Plätze. Ein erneutes Verschieben bereits zugeordneter Programme wird so vermieden. Sender überspringen Die markierten Sender können nur noch über die Zifferntasten 0-9 aufgerufen werden. Ein Anwählen mit der CH + / - ist nicht mehr möglich.

1. Drücken Sie die Taste , um das OSD-Hauptmenü anzuzeigen.

2. Wählen Sie mit der Taste

Programme Bearbeiten und drücken OK.

3. Markieren Sie mit

/ den Sender, der übersprungen werden soll.

4. Drücken Sie die blaue Taste. Das Symbol erscheint hinter den Programmnamen.

5. Drücken Sie die Taste EXIT, um das Menü zu verlassen und die Einstellung zu speichern.

Um die Sender wieder freizuschalten, wählen Sie die markierten Sender und drücken wieder die blaue Taste. Sender umbenennen Sie können analoge Programme umbenennen.

1. Drücken Sie die Taste , um das OSD-Hauptmenü anzuzeigen.

2. Wählen Sie mit der Taste

Programme Bearbeiten und drücken OK.

3. Markieren Sie mit

/ den Sender, der umbenannt werden soll.

4. Drücken Sie die grüne Taste.

5. Ändern Sie den ersten Buchstaben mit den Tasten

6. Wählen Sie den nächsten Buchstaben mit der Taste

7. Wiederholen Sie die Punkte 5 und 6, bis das Programm den gewünschten Name trägt. Sie können bis

zu 5 Zeichen eingeben.

8. Drücken Sie die Taste EXIT, um das Menü zu verlassen und die Einstellung zu speichern.

1 WDR Köln2 Südwest BW/..3 HSE244 TELE 55 arteProgramme BearbeitenMoveDelete Skip 6 MDR FERNSEH..7 NDR FERNSEH..8 RTL Television MENUFavorite9 RTL210 Super RTL ATV ATVATVATVATVATVATVATVATVRename LED TV 1904.book Seite 71 Donnerstag, 16. September 2010 10:42 1072 Deutsch Sender löschen

1. Drücken Sie die Taste , um das OSD-Hauptmenü anzuzeigen.

2. Wählen Sie mit der Taste

Programme Bearbeiten und drücken OK.

3. Markieren Sie mit

/ den Sender, den Sie löschen wollen.

4. Drücken Sie die rote Taste.

5. Falls gewünscht, markieren Sie mit

/ einen weiteren Sender und löschen ihn mit einem Druck auf die rote Taste.

6. Drücken Sie die Taste EXIT, um das Menü zu verlassen und die Einstellung zu speichern.

Favoritenliste erstellen

1. Drücken Sie die Taste , um das OSD-Hauptmenü anzuzeigen.

2. Wählen Sie mit der Taste

Programme Bearbeiten und drücken OK.

3. Markieren Sie mit

/ einen Sender, den Sie in die Favoritenliste aufnehmen wollen.

4. Drücken Sie die Taste FAV. Ein Herz erscheint.

Der Sender ist in der Favoritenliste aufgeführt. Weitere Sender markieren Sie auf die selbe Weise.

5. Drücken Sie die Taste EXIT, um das Menü zu verlassen und die Einstellung zu speichern.

HINWEIS: Zum Abwählen eines Senders markieren Sie ihn wieder und drücken FAV. Das Herz erlischt. LED TV 1904.book Seite 72 Donnerstag, 16. September 2010 10:42 10Deutsch 73

7. BILD UND TON EINSTELLEN

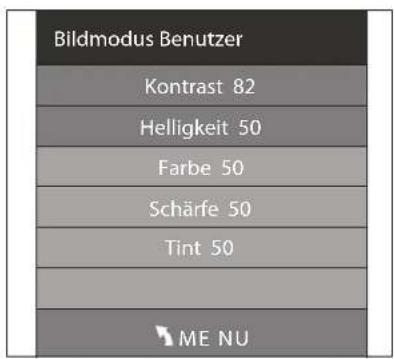

7.1 BILDEINSTELLUNGEN ÄNDERN

Ihr Fernseher hat 3 werkseitig vorgegebene Bildeinstellungen (Standard, Weich und Dynamisch). Wenn Sie Benutzer wählen, werden Ihre persönlichen Bildeinstellungen abgerufen. Bildmodus definieren

1. Drücken Sie die Taste , um das OSD-Hauptmenü anzuzei-

gen. Sie befinden sich im Menü Kanaleingabe.

2. Drücken Sie 1x die Taste

. Das Menü BILD ist aktiviert.

3. Drücken Sie in Bildmodus die Taste OK.

4. Wählen Sie mit den Tasten

/ den Punkt Benutzer. Die folgenden Punkte werden aktiviert und können geändert werden. Kontrast // Helligkeit // Farbe // Schärfe Tint (wird nur bei NTSC-Signalen aktiviert)

5. Rufen Sie den gewünschten Punkt mit auf und stellen Sie

mit den Tasten / den gewünschten Wert ein.

6. Drücken Sie die Taste , wenn Sie das komplette Bildmenü für weitere Änderungen aufrufen wollen.

7. Drücken Sie die Taste EXIT, um das Menü zu verlassen und die Einstellung zu speichern.

Farbtemperatur einstellen Ihr Fernseher hat 3 werkseitig vorgegebene Einstellungen für die Farbtemperatur (Kalt, Mittel und Warm).

1. Drücken Sie die Taste , um das OSD-Hauptmenü anzuzeigen.

Sie befinden sich im Menü Kanaleingabe.

2. Drücken Sie 1x die Taste

. Das Menü BILD ist aktiviert.

3. Markieren Sie mit der Taste

den Punkt Farbtemperatur und drücken Sie die Taste OK.

4. Wählen Sie mit den Tasten

/ den Punkt Benutzer. Die folgenden Punkte werden aktiviert und können geändert werden: Rot / Grün / Blau.

5. Stellen Sie mit den Tasten

/ den gewünschten Wert ein.

6. Drücken Sie die Taste , wenn Sie das komplette Bildmenü für weitere Änderungen aufrufen wollen.

7. Drücken Sie die Taste EXIT, um das Menü zu verlassen und die Einstellung zu speichern.

Diese Funktion reduziert das Bildrauschen bei analogem TV-Empfang und verbessert damit die Bildquali- tät bei schwachen Signalen.

1. Drücken Sie die Taste , um das OSD-Hauptmenü anzuzeigen.

Sie befinden sich im Menü Kanaleingabe.

2. Drücken Sie 1x die Taste

. Das Menü BILD ist aktiviert.

3. Drücken Sie wiederholt die Taste

, bis Rauschreduktion markiert ist und drücken Sie die Taste OK. Die folgenden Punkte werden aktiviert und können geändert werden: Aus / Niedrig / Mittel / Hoch / Auto.

4. Markieren Sie mit der Taste

den gewünschten Punkt.

5. Drücken Sie die Taste EXIT, um das Menü zu verlassen und die Einstellung zu speichern.

ME NU Bildmodus BenutzerKontrast 82Helligkeit 50Farbe 50Schärfe 50Tint 50 LED TV 1904.book Seite 73 Donnerstag, 16. September 2010 10:42 1074 Deutsch

7.3 BILDSCHIRMFORMAT ÄNDERN

Ihr Fernseher verfügt über 6 Bildschirmformate: Auto, 16:9, 4:3, Zoom, Subtitle und SmartZoom. Durch Drücken der blauen Taste können Sie das Bildschirmformat direkt umschalten.

1. Drücken Sie die Taste , um das OSD-Hauptmenü anzuzeigen.

Sie befinden sich im Menü Kanaleingabe.

2. Drücken Sie 1x die Taste

. Das Menü BILD ist aktiviert.

3. Drücken Sie wiederholt die Taste

, bis Seitenformat markiert ist und drücken Sie die Taste OK. Die folgenden Punkte werden aktiviert und können geändert werden: Auto, 16:9, 4:3, Zoom, Subtitle und SmartZoom.

4. Markieren Sie mit der Taste

den gewünschten Punkt.

5. Drücken Sie die Taste EXIT, um das Menü zu verlassen und die Einstellung zu speichern.

HINWEIS: Wenn die Funktion AUTO eingestellt ist, wird automatisch das richtige Format gewählt.

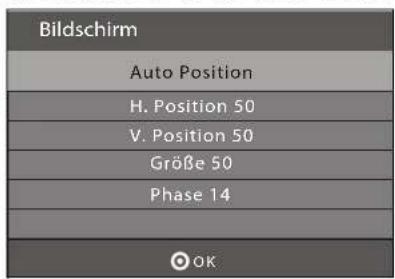

7.4 PC BILDEINSTELLUNGEN

Wenn PC als Signalquelle gewählt wurde, erscheint im Menü BILD zusätzlich der Punkt Bildschirm. Hier können Sie die Position und Synchronisation des PC-Desktops einstellen.

1. Drücken Sie die Taste , um das OSD-Hauptmenü anzuzeigen.

2. Drücken Sie 1x die Taste

. Das Menü BILD ist aktiviert.

3. Drücken Sie die Taste

, bis Bildschirm markiert ist, und drü- cken Sie OK. Auto Position ist aktiviert.

4. Wählen Sie mit der Taste

die Bildeinstellung, die Sie ändern möchten: H. Position (horizontale Position des Desktops)

V. Position (vertikale Position des Desktops)

Größe Phase (Synchronisation)

5. Stellen Sie mit den Tasten

/ den gewünschten Wert ein.

6. Drücken Sie die Taste EXIT, um das Menü zu verlassen und

die Einstellung zu speichern.

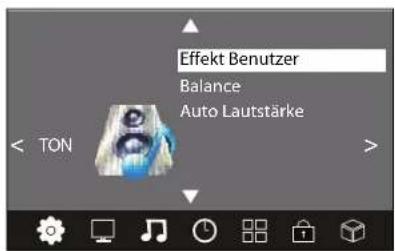

7.5 TONEINSTELLUNGEN ÄNDERN

Ihr Fernseher hat 4 werkseitig vorgegebene Toneinstellungen (Standard, Musik, Film und Sport). Wenn Sie Benutzer wählen, werden Ihre persönlichen Toneinstellungen abgerufen. Effekt einstellen

1. Drücken Sie die Taste , um das OSD-Hauptmenü anzuzei-

gen. Sie befinden sich im Menü Kanaleingabe.

2. Drücken Sie die Taste

, bis TON erscheint und drücken Sie OK.

3. Effekt ist aktiviert. Wählen Sie mit den Tasten

/ den Punkt Benutzer.

4. Die folgenden Punkte werden aktiviert und können geändert

werden: Höhen // Bass

5. Rufen Sie einen Punkt mit der Taste

auf und stellen Sie mit den Tasten / den gewünschten Wert ein.

6. Drücken Sie die Taste EXIT, um das Menü zu verlassen und die Einstellung zu speichern.

Auto PositionH. Position 50V. Position 50Größe 50Phase 14Bildschirm

Effekt BenutzerBalance TON Auto Lautstärke LED TV 1904.fm Seite 74 Montag, 27. September 2010 10:36 10Deutsch 75

7.6 WEITERE TON EINSTELLUNGEN

Balance regelt die Laustärkeverteilung auf die Lautsprecher.

1. Drücken Sie die Taste , um das OSD-Hauptmenü anzuzeigen.

Sie befinden sich im Menü Kanaleingabe.

2. Drücken Sie die Taste

, bis TON aktiviert ist.

3. Markieren Sie mit der Taste

den Punkt Balance und drücken OK.

4. Regeln Sie die Lautstärkeverteilung mit den Tasten

Ton lauter auf linkem Lautsprecher: drücken Sie Taste

Ton lauter auf rechtem Lautsprecher: drücken Sie Taste

Drücken Sie die Taste EXIT, um das Menü zu verlassen und die Einstellung zu speichern. Mit Auto-Lautstärke können Sie unterschiedliche Lautstärken, z.B. beim Senderwechsel, ausgleichen.

1. Drücken Sie die Taste , um das OSD-Hauptmenü anzuzeigen.

Sie befinden sich im Menü Kanaleingabe.

2. Drücken Sie die Taste

, bis TON aktiviert ist.

3. Markieren Sie mit der Taste

den Punkt Auto-Lautstärke.

4. Schalten Sie die Funktion durch Drücken der Taste OK ein und aus.

5. Drücken Sie die Taste EXIT, um das Menü zu verlassen und die Einstellung zu speichern.

• Eine direkte Verbindung zu einem PC oder Notebook über die USB-Buchse ist nicht möglich. Sowohl der Fernseher als auch PC oder Notebook könnten beschädigt werden.

• Schließen Sie Ihr USB-Gerät direkt oder mittels einer abgeschirmten USB-Verlängerung von max. 20 cm an die USB-Buchse des Fernsehers an.

• Beim Entfernen des USB-Gerätes muss das Gerät aus- bzw. der USB-Anschluss abgeschaltet sein, andernfalls kann es zu Datenverlusten und Beschädigungen am USB-Gerät oder dem Fernseher kom- men. An der Buchse USB können MP3-Player mit USB-Anschluss oder USB-Sticks angeschlossen werden. Folgende Datenformate können wiedergegeben werden: Musik: MP3, WAV und WMA Fotos: JPG und BMP Film: MPEG2 Text: TXT Verbindung herstellen

1. Schieben Sie den Stecker Ihres USB-Gerätes in die Buchse USB. PVR Initialisierung erscheint kurz

unten rechts im Bildschirm, wenn das USB-Gerät erkannt wird.

2. Drücken Sie die Taste , um das OSD-Hauptmenü anzuzeigen.

Sie befinden sich im Menü Kanaleingabe.

3. Drücken Sie 1x die Taste

. Das Menü USB und der Menüpunkt DMP sind aktiviert.

4. Drücken Sie die Taste OK.

5. Wählen Sie mit den Tasten

/ zwischen zwischen Foto, Musik, Film und Text.

6. Drücken Sie OK. Das USB-Laufwerk c ist aktiviert.

8. Gehen Sie mit den Tasten

… zur gewünschten Datei: das Bild wird gezeigt / der Titel wird gespielt / der Film wird wiedergegeben. Drücken Sie ggf. die Taste OK, um die Datei für die Verwen- dung in einer Wiedergabeliste zu markieren. Drücken Sie für eine vollformatige Anzeige die Taste Play-Taste oben auf der Fernbedienung. … zum Ordner: drücken Sie OK, um den Ordner zu öffnen, bis die Dateien angezeigt werden.

9. Stoppen Sie die Wiedergabe mit EXIT.

• Um eine Ordnerebene zurück zu gelangen, gehen Sie mit den Tasten / / zu Hoch Ordner und drücken die Taste OK.

• Um zur obersten Ordnerebene zu gelangen, gehen Sie mit den Tasten / / zu Return und drücken die Taste OK. Gehen Sie dort ebenfalls zu Return und drücken die Taste OK, um zur Dateienauswahl Foto, Musik, Film und Text zu gelangen. Dateien löschen Sie können in der Dateienübersicht Dateien löschen.

1. Drücken Sie die rote Taste.

2. Wählen Sie mit den Tasten

4. Drücken Sie EXIT, um den Modus zu verlassen.

Foto Musik Film Text USB 2.0 R eturn C 1/1 LED TV 1904.book Seite 76 Donnerstag, 16. September 2010 10:42 10Deutsch 77 Während der Wiedergabe im Vollformat Wenn eine Diashow gezeigt wird oder ein Film / eine MP3 gespielt werden, können Sie folgende Funktio- nen mit den Fernbedienungstasten direkt ausführen: Wiedergabeliste Im USB-Menü können Sie eine Wiedergabeliste mit der Taste OK programmieren. Sie können für Musik, Foto und Film gleichzeitig je eine Wiedergabeliste erstellen.

1. Wählen Sie mit den Tasten

2. Drücken Sie OK. Vor der Datei erscheint ein Häkchen. Verfahren Sie so mit allen gewünschten Datei-

en. Zum Abwählen einzelner Dateien drücken Sie erneut OK.

3. Um die Wiedergabe zu starten drücken Sie die Taste

4. Wählen Sie mit der Taste

in der Funktionsleiste Playlist aus.

5. Drücken Sie OK. Die Wiedergabeliste wird geöffnet. In der Liste wählen Sie Titel mit

/ und drü- cken OK, um die Wiedergabe zu starten.

6. Drücken Sie EXIT, um die Wiedergabeliste zu verlassen.

Die Wiedergabelisten bleiben erhalten, bis Sie den Fernseher ausschalten oder den USB-Stick entfernen. Funktionsleiste mit weiteren Sonderfunktionen Drücken Sie während der Wiederagbe OK, um die Funktionsleiste einzublenden. Weitere Sonderfunktionen, z.B. Wiederholfunktionen, Bildrotation und Zoomfunktion wählen Sie mit den Tasten / aus und ändern Einstellungen, indem Sie OK drücken. Mögliche Eingaben erfolgen über die Tasten / / und OK. Verbindung zum USB-Gerät trennen

1. Beenden Sie die Wiedergabe, indem Sie wiederholt EXIT drücken, bis die zuletzt gewählte Signal-

quelle angezeigt wird, z.B. ein Fernsehprogramm.

2. Zum Entnehmen ziehen Sie den Stecker des USB-Gerätes vorsichtig aus der Buchse USB.

Foto Musik Film Text (Start-Taste oben auf der Fernbedienung) Wiedergabe starten (aus Pause, aus Vor-/Rücklauf) – – –

oder EXIT zurück zur Dateiauswahl – – – II Wiedergabe unterbrechen – – –

– – – schneller Rücklauf (mehrfaches Drücken er- höht die Geschwindigkeit) Textabschnitt zurück

– – – schneller Vorlauf (mehrfaches Drücken er- höht die Geschwindigkeit) Textabschnitt vor

ein Bild/Titel/Film/Text zurück

ein Bild/Titel/Film/Text vor INFO / OK Funktionsleiste aufrufen: mit den Tasten / wechseln Sie zu den Funktionen. Danach OK drücken, um diese zu aktivieren. HINWEIS: Wird bei Musik von Beginn an eingeblendet. LED TV 1904.book Seite 77 Donnerstag, 16. September 2010 11:44 1178 Deutsch

9. UHRZEIT UND TIMER

Bei dem Empfang von analogem Fernsehprogramm muss die Uhrzeit von Hand eingestellt werden. Die Signalquelle ATV ( ) ist gewählt.

1. Drücken Sie die Taste , um das OSD-Hauptmenü anzuzeigen.

Sie befinden sich im Menü Kanaleingabe.

2. Drücken Sie die Taste

, bis ZEIT aktiviert ist. Das Untermenü Uhr ist aktiviert.

3. Öffnen Sie die Funktion mit OK.

4. Wählen Sie mit der Taste

die Zeiteinstellung, die Sie ändern möchten: Datum // Monat // Jahr // Stunde // Minute

5. Stellen Sie mit den Tasten

/ den gewünschten Wert ein.

6. Drücken Sie die Taste EXIT, um das Menü zu verlassen und die Einstellung zu speichern.

Sie können Ihren Fernseher so einstellen, dass er sich nach Ablauf eines voreingestellten Zeitintervalls au- tomatisch ausschaltet. Wenn Sie den Fernseher während der Einstellung des Sleep-Timers aus- und wie- der einschalten, wird der Sleep-Timer gelöscht und muss erneut eingestellt werden. Das Intervall kann von Aus bis 240min (Minuten) eingestellt werden.

1. Drücken Sie die Taste , um das OSD-Hauptmenü anzuzeigen.

Sie befinden sich im Menü Kanaleingabe.

2. Drücken Sie die Taste

, bis ZEIT aktiviert ist.

3. Wählen Sie mit der Taste

SLEEP TIMER und drücken OK.

4. Stellen Sie mit der Taste

den gewünschten Wert ein.

5. Drücken Sie die Taste EXIT, um das Menü zu verlassen und die Einstellung zu speichern.

9.3 EINSCHALT- UND AUSSCHALTZEIT

Mit der Einschaltzeit und der Ausschaltzeit legen Sie einen Zeitpunkt fest, an dem sich der Fernseher ein- oder ausschalten soll. Sie können die Einstellung für verschiedene Zeiträume festlegen. HINWEIS: Diese Funktionen schalten den Fernseher aus dem Standby-Modus ein oder in den Standby- Modus.

1. Drücken Sie die Taste , um das OSD-Hauptmenü anzuzei-

gen. Sie befinden sich im Menü Kanaleingabe.

2. Drücken Sie die Taste

, bis ZEIT aktiviert ist.

3. Markieren Sie mit der Taste

den Punkt Einschalttimer oder Ausschalttimer.

4. Öffnen Sie die Funktion mit OK. Mit den Tasten

markieren und ändern Sie die angezeigten Funktionen. - Legen Sie im aktivierten, oberen Menüpunkt fest, ob die Einstellung nur einmal oder regelmäßig aus- geführt werden soll. Wählen Sie zwischen: Aus, Einmal, Täglich, Mon-Fre, Mon-Sam, Sam-Son oder Sonntag. - Stunde / Minute: Stellen Sie die Ein- oder Ausschaltzeit ein - - -- - - --

Uhr Sleep TimerEinschalttimerAuto SleepAusschalttimerZeitzone ZEIT LED TV 1904.book Seite 78 Donnerstag, 16. September 2010 10:42 10Deutsch 79 - Signalquelle: SCART // YPbPr // PC // HDMI // AV ATV - bei Anschluss an eine Hausantenne oder Kabelanschluss. Wählen Sie zusätzlich das ge- wünschte Programm unter Kanaleingabe. - Lautstärke: Legen Sie die Lautstärke beim Einschalten fest

5. Drücken Sie die Taste , um zum Menü zurückzugehen. Die Einstellungen werden gespeichert.

Teletext ist ein kostenloser Informationsdienst der Sender. Er wird mit dem Fernsehsignal übertragen und erfordert deshalb gute Empfangsbedingungen. Nicht alle Sender bieten Teletext. Teletextinformationen sind gewöhnlich in Bereiche, Themen und Seiten unterteilt. Es gibt Themen, die über mehrere Seiten reichen (2/3 = zweite Seite von drei) und solche, die versteckte Information enthalten (Quizantworten, VPS-Zeiten etc.). Teletext Ein / Aus

• Mit der Taste TEXT auf der Fernbedienung können Sie die Teletext-Funktion ein- und ausschalten. Farbige Tasten Bei fast allen Teletextseiten befinden sich am unteren Bildschirmrand farbige Textfelder (rot, grün, gelb, blau). Mit den farbigen Tasten auf der Fernbedienung können Sie direkt zu den Themen/Seiten springen, die auf den farbigen Feldern angezeigt werden. Seiten über die Zifferntasten aufrufen Die aktuelle dreistellige Seitennummer finden Sie in der oberen linken Bildecke. Die Seitennummern werden immer 3-stellig mit den Zifferntasten eingetippt. Infoseite (Seite 100) aufrufen Durch Drücken der Taste , aktuelle 3-stellige Seitennummer finden Sie in der oberen linken Bildecke. Die Seitennummern werden immer 3-stellig mit den Zifferntasten eingetippt. Unterseiten aufrufen

1. Rufen Sie die gewünschte Teletext-Seite (mit Unterseiten) auf.

2. Am oberen Bildschirmrand erscheint eine Zeile mit den Unterseiten. Wählen Sie die Unterseiten mit

den Tasten / . Die gewählte Unterseite wird angezeigt. Hold-Funktion Drücken Sie die Taste , um den automatischen Aufruf von Unterseiten anzuhalten oder wieder zu starten. Versteckte Information Auf Teletextseiten mit Spielen oder Rätseln können sich versteckte Lösungen befinden.

• Drücken Sie die Taste , um die Lösung anzuzeigen. Diese Funktion wird nicht von allen Sendern unterstützt. LED TV 1904.book Seite 79 Donnerstag, 16. September 2010 10:42 1080 Deutsch

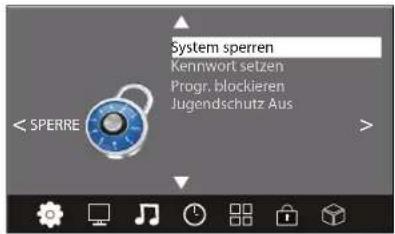

Sie können in diesem Menü verschiedene Sperren setzen und das Passwort ändern. Zum Öffnen des Me- nüs geben Sie das voreingestellte Kennwort 6666 ein.

1. Drücken Sie die Taste , um das OSD-Hauptmenü anzuzei-

gen. Sie befinden sich im Menü Kanaleingabe.

2. Drücken Sie die Taste

, bis SPERRE aktiviert ist. Der Menüpunkt System sperren ist aktiviert.

3. Öffnen Sie die Funktion mit OK.

4. Geben Sie das Kennwort ein (voreingestellt ist 6666).

5. Dieser Vorgang muss bei jedem Aufrufen des Menüs wieder-

holt werden. System sperren Wenn diese Funktion aktiviert ist (Ein), muss vor einem Sendersuchlauf , vor dem Installieren von Pro- grammen und vor dem Zurücksetzen auf die Werkseinstellung ein Passwort eingegeben werden.

• Drücken Sie nach der Eingabe des Kennwortes wiederholt die Taste OK, um die Funktion ein- oder auszuschalten. Kennwort ändern

1. Markieren Sie den Punkt Kennwort Setzen und drücken OK.

2. Geben Sie das alte Kennwort ein.

3. Tippen Sie zweimal das neue Kennwort. Es gilt nach der zweiten Eingabe.

4. Nehmen Sie weitere Einstellungen vor oder drücken Sie EXIT, um das Menü zu verlassen.

Programmsperre Sie können einzelne Programme sperren. Diese können dann nur nach der Eingabe des Kennwortes wie- dergegeben werden. Die Programmsperre bleibt erhalten, bis Sie die Programme wieder freigeben oder den Fernseher über den Punkt Werkseinstellung zurücksetzen.

1. Markieren Sie den Punkt Progr. blockieren und drücken OK.

2. Markieren Sie mit den Taste

oder das Programm, das gesperrt werden soll.

3. Drücken Sie die grüne Taste, um das Programm zu sperren. Es erscheint ein Schloss hinter dem

4. Sperren Sie weitere Programme oder drücken Sie EXIT, um das Menü zu verlassen. Die Programme

sind nun gesperrt. Zum Entsperren rufen Sie das Menü Progr. blockieren auf, markieren den Programmplatz, der entsperrt werden soll und drücken wieder die grüne Taste. Das Schloss erlischt. Kinderschutz Der Menüpunkt Jugendschutz hat keine Funktion, da das benötigte Signal nicht von den Sendern übertra- gen wird.

System sperrenKennwort setzenProgr. blockierenJugendschutz AusSPERRE LED TV 1904.book Seite 80 Donnerstag, 16. September 2010 10:42 10Deutsch 81

11.2 WERKSEINSTELLUNG

Bei dem Zurücksetzen auf die Werkseinstellung werden u. a. die gespeicherten Sender und alle Benutze- reinstellungen gelöscht. Das Kennwort wird wieder auf 6666 gestellt.

1. Drücken Sie die Taste , um das OSD-Hauptmenü anzuzeigen.

Sie befinden sich im Menü Kanaleingabe.

2. Drücken Sie die Taste

, bis SONDERFUNK.. aktiviert ist.

3. Markieren Sie mit der Taste

den Punkt Werkseinstellungen und drücken Sie OK.

4. Markieren Sie Ja mit der Taste

Nach dem Rücksetzen erscheint das Fenster zur automatischen Sendersuche (siehe “Erstes Einschalten” auf Seite 66).

11.3 SPRACHEINSTELLUNGEN

1. Drücken Sie die Taste , um das OSD-Hauptmenü anzuzeigen.

Sie befinden sich im Menü Kanaleingabe.

2. Drücken Sie die Taste

, bis SONDERFUNK.. aktiviert ist.

3. Markieren Sie mit der Taste

den Punkt - Menüsprache: drücken Sie OK und wählen Sie mit den Tasten / die Sprache für das OSD-Menü.

4. Drücken Sie die Taste EXIT, um das Menü zu verlassen. Die Einstellungen werden gespeichert.

1. Drücken Sie die Taste , um das OSD-Hauptmenü anzuzeigen.

Sie befinden sich im Menü Kanaleingabe.

2. Drücken Sie die Taste , bis ZEIT aktiviert ist.

3. Markieren Sie mit der Taste

den Punkt Zeitzone und drücken Sie OK.

4. Wählen Sie mit den Tasten

/ / die gewünschte Zeitzone.

5. Drücken Sie die Taste EXIT, um das Menü zu verlassen. Die Einstellungen werden gespeichert.

11.5 AUSSCHALT-AUTOMATIK

Bei aktivierter Ausschaltautomatik (Auto Sleep) schaltet der Fernseher automatisch in den Standby-Mo- dus, wenn 15 Minuten kein Signal empfangen wurde.

1. Drücken Sie die Taste , um das OSD-Hauptmenü anzuzeigen.

Sie befinden sich im Menü Kanaleingabe.

2. Drücken Sie die Taste

, bis ZEIT aktiviert ist.

3. Markieren Sie mit der Taste

den Punkt Auto Sleep.

4. Drücken Sie die Taste OK, um die Funktion Ein oder Aus zu schalten.

5. Drücken Sie die Taste EXIT, um das Menü zu verlassen. Die Einstellungen werden gespeichert.

Reinigen Sie alle Komponenten mit einem trockenen Tuch. Lösungsmittel, Spiritus, Verdünnungen usw. dürfen nicht verwendet werden, sie können die Oberfläche des Gerätes beschädigen. LED TV 1904.book Seite 81 Donnerstag, 16. September 2010 10:42 1082 Deutsch

Die Verpackung bewahren Sie nach Möglichkeit bis zum Ablauf der Garantiezeit auf. Danach entsorgen Sie sie bitte umweltgerecht. Das Gerät muss – gemäß der Entsorgungsrichtlinie 2002/96/EG – einer geordneten Entsor- gung zugeführt werden. Kunststoffe und Elektronikteile müssen einer Wiederverwertung zu- geführt werden. Erkundigen Sie sich bei Ihrer zuständigen Entsorgungsstelle. Verbrauchte Batterien müssen sachgerecht entsorgt werden. Zu diesem Zweck stehen im batterievertreibenden Handel sowie bei den kommunalen Sammelstellen entsprechende Be- hälter zur Batterie-Entsorgung bereit. Sie als Verbraucher sind gesetzlich verpflichtet, Batterien und Akkus bei einer Sammelstelle seiner Ge- meinde, seines Stadtteils oder im Handel abzugeben. Nur so können Batterien und Akkus einer umweltschonenden Entsorgung zugeführt werden. Batterien und Akkus, die mit den aufgeführten Buchstaben versehen sind, beinhalten u. a. folgende Schad- stoffe: Cd (Cadmium), Hg (Quecksilber), Pb (Blei).

14. HINWEISE ZUR KONFORMITÄTSERKLÄRUNG

Wir erklären, dass sich dieses Produkt in Übereinstimmung mit den grundlegenden Anforderungen und geltenden Vorschriften der EMV-Richtlinie 2004/108/EG sowie der Niederspannungs-Richtlinie 2006/95/EG befindet. Die vollständige Konformitätserklärung finden Sie im Internet unter www.gt-support.de. LED TV 1904.book Seite 82 Donnerstag, 16. September 2010 10:42 10Deutsch 83

Sollte Ihr Gerät Probleme bereiten, gehen Sie bitte erst diese Checkliste durch. Vielleicht ist es nur ein klei- nes Problem, das Sie selbst beheben können. GEFAHR! Auf keinen Fall sollten Sie versuchen, das Gerät selbstständig zu reparieren. Wenn Sie den Fehler nicht beheben können, wenden Sie sich an unser Service Center. Fehler Mögliche Ursache/Maßnahmen Kein Bild, kein Ton Ist das Gerät mit dem Netz verbunden? Ist der Netzadapter eingesteckt? Ist das Antennenkabel in Ordnung und richtig eingesteckt? Gibt es einen Senderausfall? Falls externe Geräte angeschlossen sind: sind alle Geräte einge- schaltet? Ist die richtige Quelle ( ) gewählt? Schlechtes Bild Prüfen Sie die Antennenausrichtung. Prüfen Sie den Zustand und die Anschlüsse des Antennenkabels und der Verbindungskabel. Störungen durch ein anderes, nicht ausreichend entstörtes Elektrogerät. Bei gleichzeitigem Anschluss von zwei externen Geräten eines ausstecken. Überprüfen Sie die Einstellungen im Menü BILD. Schlechtes Bild bei einzelnen Sendern oder gutes Bild und schlechter Ton Prüfen Sie die Feinabstimmung des Fernsehkanals. Fernbedienung funktioniert nicht Prüfen Sie die Batterien. Richten Sie die Fernbedienung genau auf den Sensor unten rechts am Gerät. Ton nur auf einem Kanal Überprüfen Sie im Menü TON die Balanceregelung. Bild OK, kein Ton Ton stumm geschaltet? Drücken Sie die Taste MUTE. Ist der Ton heruntergeregelt? Drücken Sie die Taste VOL +. Fernseher schaltet sich aus Wurde auf dem aktivierten Programm kein Sender empfangen? War der Timer aktiviert? Daten vom USB-Gerät werden nicht angezeigt/gespielt. Haben die Dateien die richtigen Formate? Bild: JPG / Musik: MP3 / Film: MPEG2 Gerät reagiert nicht auf Tasten- drücke, Videotext rollt Schalten Sie das Gerät mit dem Ein-/Ausschalter aus und wieder ein. LED TV 1904.book Seite 83 Donnerstag, 16. September 2010 10:42 1084 Deutsch

16. TECHNISCHE DATEN

Technische Änderungen vorbehalten Elektrische Daten Netzspannung: Input Netzadapter: 100 - 240 V ~ 50/60 Hz 0,9 A Output Netzadapter: 12 V 2,5 A Leistungsaufnahme maximal: 30 W Leistungsaufnahme in Standby: < 1 W Bildschirm Bildschirmdiagonale: 18,5” / ca. 47 cm Seitenverhältnis: 16:9 Auflösung: 1366:768 Ton Audioausgangsleistung: 2x 3 W Empfang Programmspeicherplätze: 100 Empfangskanäle: VHF / UHF Senderempfang: PAL B/G, D/K, I SECAM B/G, D/K, L, LL Anschlüsse Euro-AV: Mini SCART AV: 3x Cinch PC: 1x VGA D-SUB / 1x PC Audio Stereo-Klinkenbuchse Component: Y Pb Pr HDMI: HDMI USB: USB 2.0 Antenne: 75 Ohm Fernbedienung Batterien: 2x Typ LR03 AAA LED-Klasse: 1 Allgemeines Abmessungen (BxTxH): 458 x 145 x 350 mm (mit Fuß) Gewicht: ca. 2,4 kg Umgebungsbedingungen Betrieb 5° C - 35° C Manual ID: E43301/PE/ 2010 LED TV 1904.fm Seite 84 Freitag, 17. September 2010 3:15 15Deutsch 85 Das von Ihnen gekaufte Produkt wurde mit größter Sorgfalt und unter laufender Produk- tionsüberwachung gefertigt. Die Garantiezeit beträgt 3 Jahre und beginnt am Tag des Kaufs.

1. Sollte das Gerät trotz sorgfältiger Herstellung und Kontrollverfahren einmal ausfallen,

nehmen Sie bitte Kontakt mit unserem Service-Center auf.

2. Wenden Sie sich bei allen Anfragen und Bestellungen von Ersatzteilen telefonisch an

unser Service-Center.

3. Wir leisten Garantie gemäß den spezifischen gesetzlichen Bestimmungen des Kauf-

landes (Nachweis durch Rechnung). Schäden, die auf natürlichen Verschleiß, Über- lastung oder falschen Gebrauch zurückzuführen sind, bleiben von der Garantie ausgeschlossen. Im Reklamationsfall nehmen Sie bitte vorab telefonisch Kontakt mit der Service- Hotline auf. Dort wird man Sie gerne über den weiteren Ablauf informieren. Schicken Sie Ihren Artikel NICHT ungefragt zurück! Bewahren Sie den Kassenzettel als Kaufbeleg auf. Diese Garantie gilt nicht für Schäden, die durch Unfälle, falschen Gebrauch und/oder hö- here Gewalt entstanden sind. Im Garantiefall wenden Sie sich bitte an unsere Service-Hotline: Globaltronics Product Service c/o teknihall Benelux bvba Brusselstraat 33 Hotline: 03 707 14 49 2321 Meer Fax: 03 605 50 43 België Email: gt-support@teknihall.be Der Garantieanspruch entfällt, wenn sich herausstellt, dass Unbefugte in irgendeiner Weise Eingriffe an diesem Gerät ausgeführt haben. Sollte das Gerät an unsere Service-Adresse geschickt werden, dann achten Sie bitte darauf, dass dies in einer geeigneten Verpackung geschieht. Für Transportschäden über- nehmen wir keine Haftung.

SCHNEIDEN SIE DIESE KARTE AUS UND LEGEN SIE DIESE ZUM GERÄT Gerät : LED TV 1904 Beschreibung der Störung: Verkauft durch ALDI-Filiale: Käufer: Name: Straße: Postleitzahl/Ort: Telefon mit Vorwahl: Unterschrift des Käufers: Globaltronics Product Service c/o teknihall Benelux bvba Brusselstraat 33 Hotline: 03 707 14 49 2321 Meer Fax: 03 605 50 43 België Email: gt-support@teknihall.be 3 Jahre Garantie ab Kaufdatum. Wenn die Garantievergütung in Anspruch genommen wird, müssen auf jeden Fall der Ga- rantieschein und der Kaufbeleg dem defekten Gerät beigelegt werden. Nachträglich übersandte Garantiescheine können nicht anerkannt werden.
