BEDIENUNGSANLEITUNG Minnesota SEG

SICHERHEITSHINWEISE ....3

Vorsicht bei Verwendung von Kopfhörern 4

Aufstellungsort ....4

LCD-Bildschirm....4

Gerät und Zubehör 5

Erste Schritte....5

Ansicht von vorn 5

Fernbedienung....6

Funktionen der Fernbedienungstasten....6

So programmieren Sie die Betriebsartentaste für einen Satellitenreceiver: 8

Batterien in die Fernbedienung einlegen....9

Handhabung der Fernbedienung 9

Antenne anschließen......9

Fernsehantenne anschließen....9

Externe Geräte anschließen......9

HDMI-Kabel 9

SCART-Kabel....9

VGA-Kabel 9

ANSCHLÜSSE....11

PC-Verbindung 11

PC-Verbindung über VGA- bzw. HDMI-Kabel 11

Videokamera und Videorecorder anschließen 12

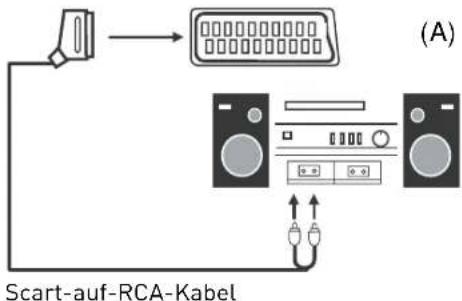

Mit einer Stereoanlage verbinden....12

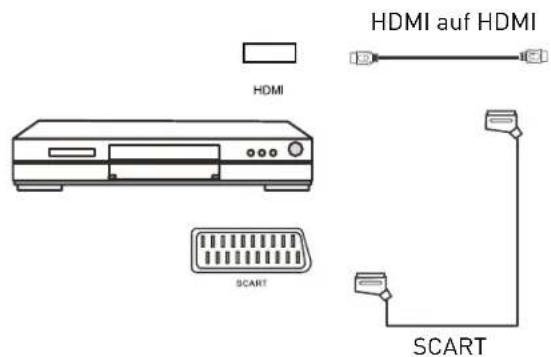

DVD-Player anschließen 12

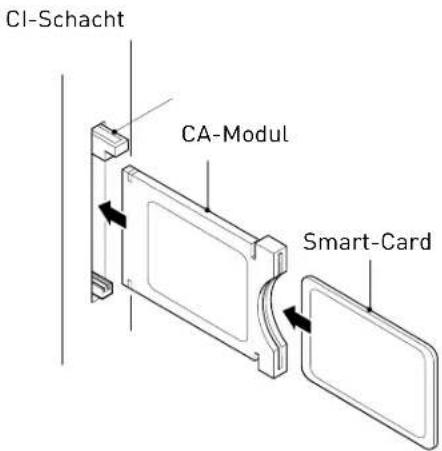

Common-Interface-Einschub 13

COMMON-INTERFACE-EINSCHUB VERWENDEN 13

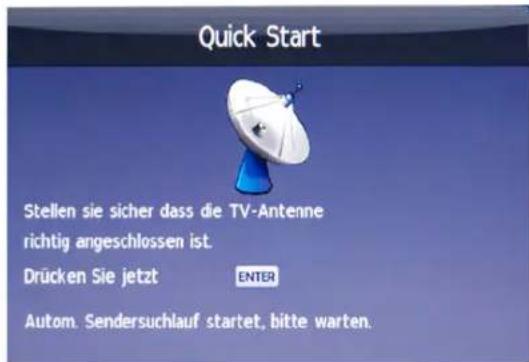

Automatische Installation 13

LED-TV ein-/ausschalten 13

Menü Signalquelle ....14

Menüeinstellungen 14

SENDERMENÜ 14

BILDMENÜ....14

TONMENU....14

UHRZEITMENÜ 15

SCHUTZMENÜ 15

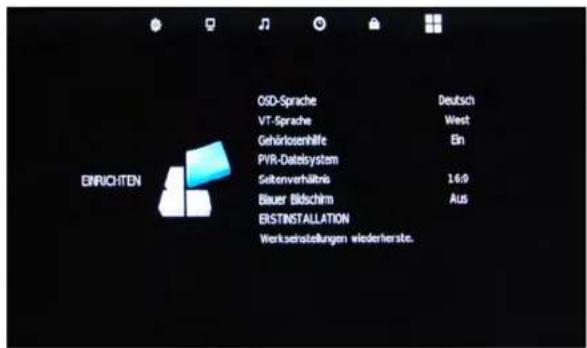

EINRICHTUNGSMENÜ 15

SENDERMENÜ 15

Menü Bild 16

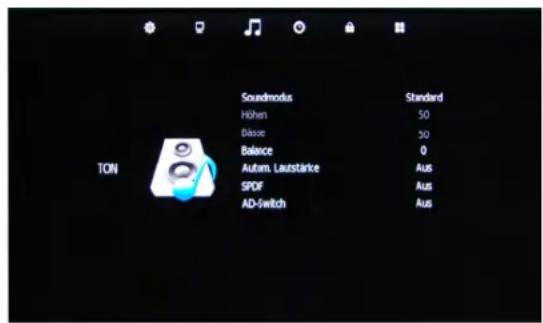

Menü Ton 17

Menü Uhrzeit....17

Menü Schutz 17

Menü Einrichten 17

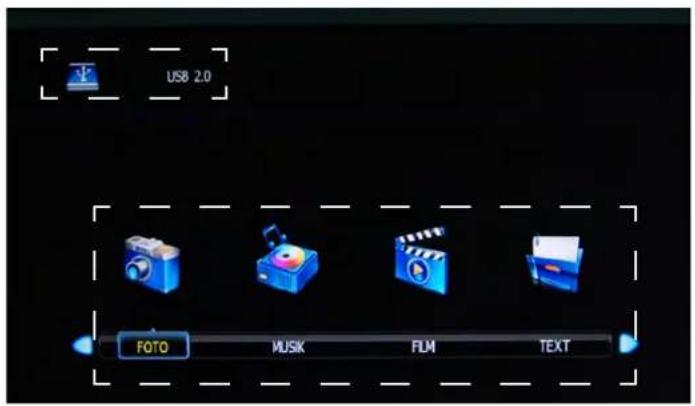

Multimediafunktionen....18

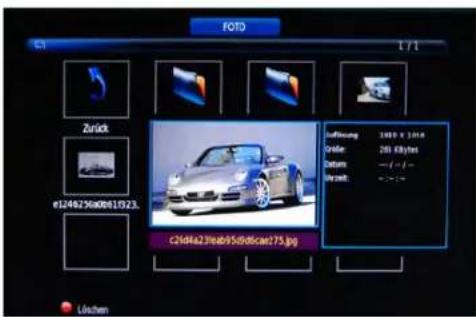

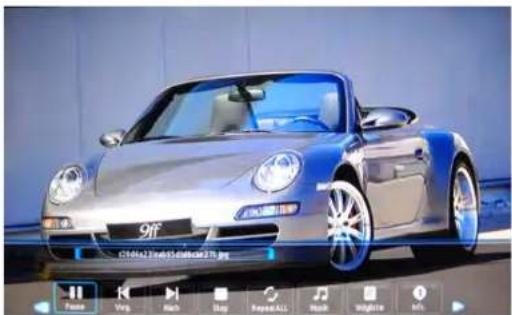

Foto 18

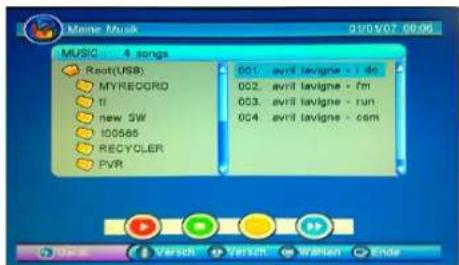

Musik....19

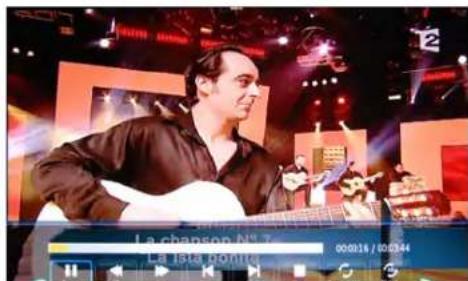

Film 19

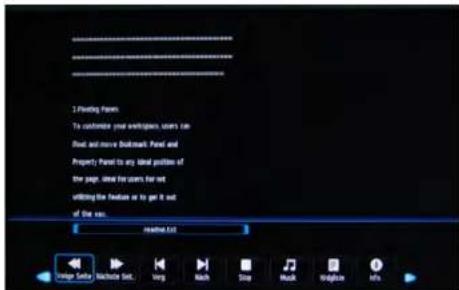

Text....19

Aufnahmefunktion 20

PVR-Einstellungen....20

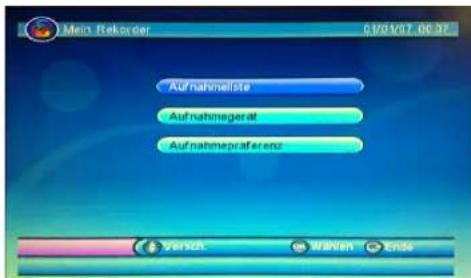

Aufnahmeliste 20

Zeitplanliste 20

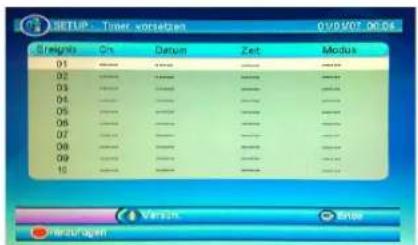

Timer-Aufnahme 20

Aufnahme 21

Timeshift-Funktion....21

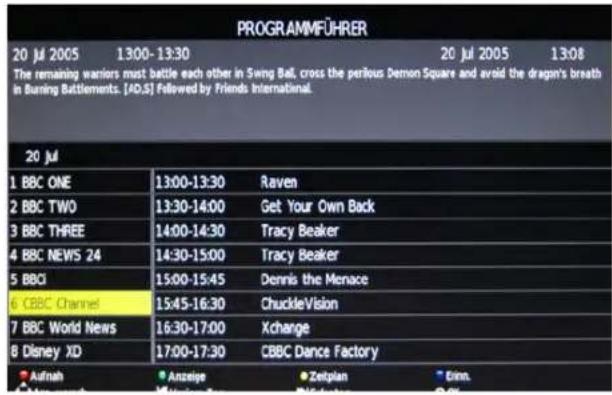

Programmierte Aufnahme über EPG 21

SATELLITEN-HAUPTMENÜ 22

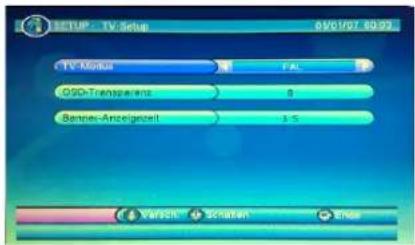

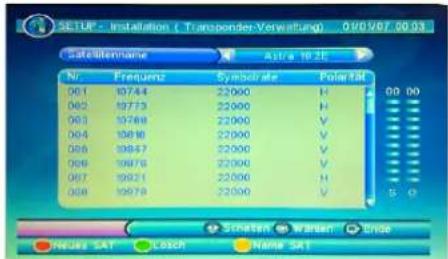

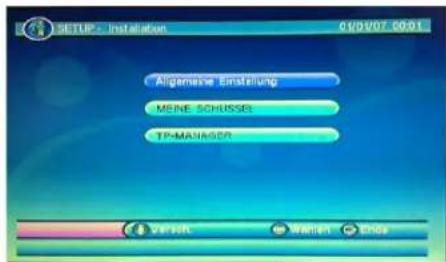

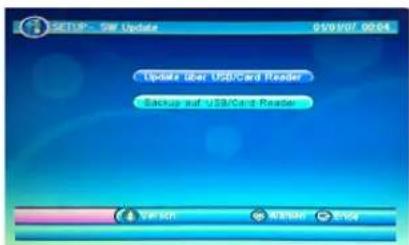

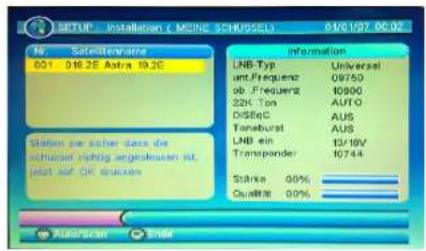

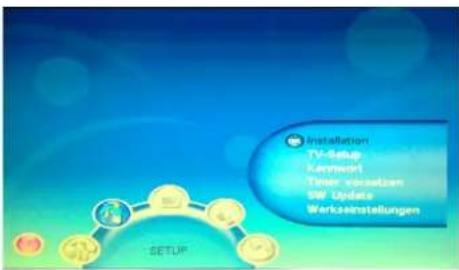

1) SETUP....22

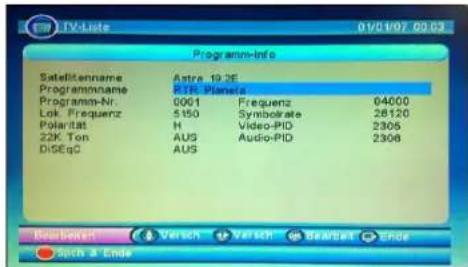

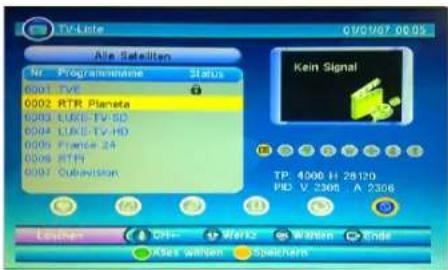

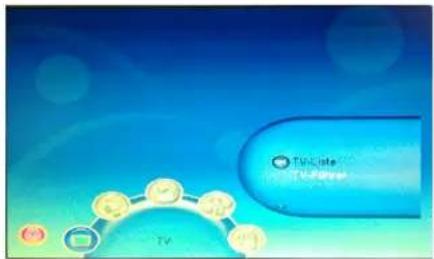

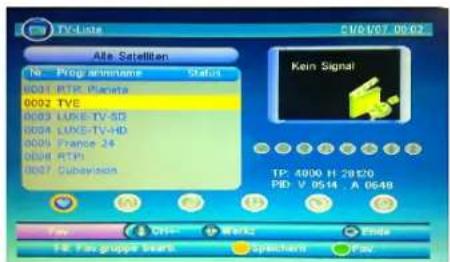

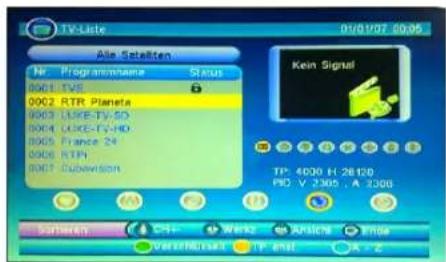

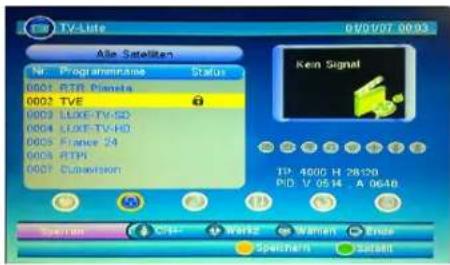

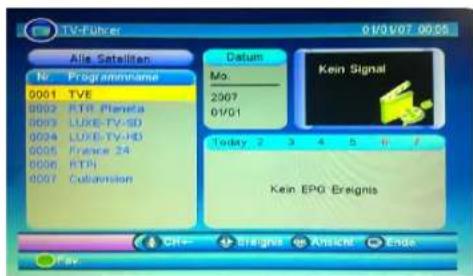

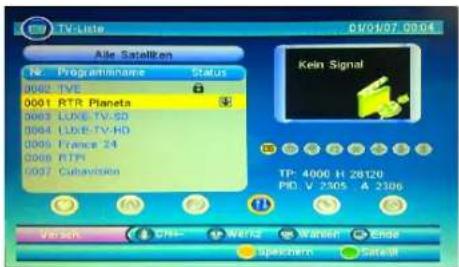

2) TV/Radio 23

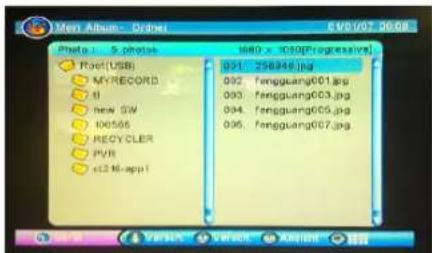

3) MULTIMEDIA....25

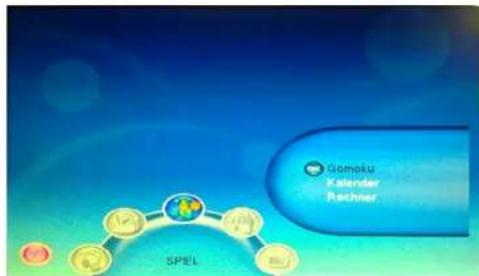

4) SPIEL 25

Fehler eingrenzen und beheben 26

Technische Daten 26

Technische Spezifikationen des Fernsehgerätes 26

Technische Daten des DVBS-Moduls 26

Wandmontage 27

Entsorgung von Altgeräten 27

Richtige Entsorgung des Produktes 27

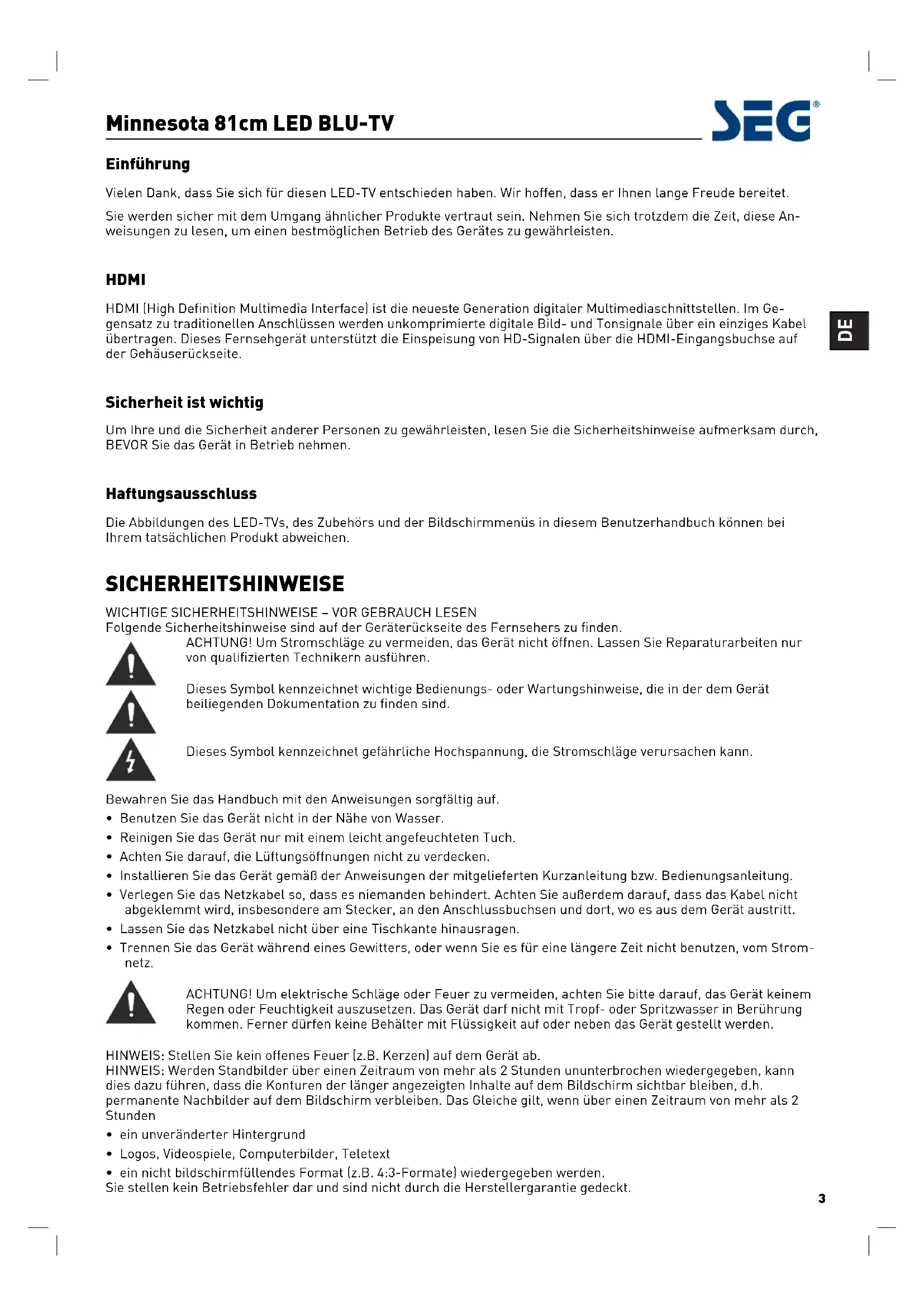

Einführung

Vielen Dank, dass Sie sich für diesen LED-TV entschieden haben. Wir hoffen, dass er Ihnen lange Freude bereitet. Sie werden sicher mit dem Umgang ähnlicher Produkte vertraut sein. Nehmen Sie sich trotzdem die Zeit, diese Anweisungen zu lesen, um einen bestmöglichen Betrieb des Gerätes zu gewährleisten.

HDMI

HDMI (High Definition Multimedia Interface) ist die neueste Generation digitaler Multimediaschnittstellen. Im Gegensatz zu traditionellen Anschlüssen werden unkomprimierte digitale Bild- und Tonsignale über ein einziges Kabel übertragen. Dieses Fernsehgerät unterstützt die Einspeisung von HD-Signalen über die HDMI-Eingangsbuchse auf der Gehäuserückseite.

DE

Sicherheit ist wichtig

Um Ihre und die Sicherheit anderer Personen zu gewährleisten, lesen Sie die Sicherheitshinweise aufmerksam durch, BEVOR Sie das Gerät in Betrieb nehmen.

Haftungsausschluss

Die Abbildungen des LED-TVs, des Zubehörs und der Bildschirmmenüs in diesem Benutzerhandbuch können bei Ihrem tatsächlichen Produkt abweichen.

SICHERHEITSHINWEISE

WICHTIGE SICHERHEITSHINWEISE - VOR GEBRAUCH LESEN

Folgende Sicherheitshinweise sind auf der Geräterückseite des Fernsehers zu finden.

ACHTUNG! Um Stromschläge zu vermeiden, das Gerät nicht öffnen. Lassen Sie Reparaturarbeiten nur von qualifizierten Technikern ausführen.

Dieses Symbol kennzeichnet wichtige Bedienungs- oder Wartungshinweise, die in der dem Gerät beiliegenden Dokumentation zu finden sind.

Dieses Symbol kennzeichnet gefährliche Hochspannung, die Stromschläge verursachen kann.

Bewahren Sie das Handbuch mit den Anweisungen sorgfältig auf.

• Benutzen Sie das Gerät nicht in der Nähe von Wasser.
• Reinigen Sie das Gerät nur mit einem leicht angefeuchteten Tuch.
• Achten Sie darauf, die Lüftungsöffnungen nicht zu verdecken.
• Installieren Sie das Gerät gemäß der Anweisungen der mitgelieferten Kurzanleitung bzw. Bedienungsanleitung.
• Verlegen Sie das Netzkabel so, dass es niemanden behindert. Achten Sie außerdem darauf, dass das Kabel nicht abgeklemmt wird, insbesondere am Stecker, an den Anschlussbuchsen und dort, wo es aus dem Gerät austritt.
• Lassen Sie das Netzkabel nicht über eine Tischkante hinausragen.
• Trennen Sie das Gerät während eines Gewitters, oder wenn Sie es für eine längere Zeit nicht benutzen, vom Stromnetz.

ACHTUNG! Um elektrische Schläge oder Feuer zu vermeiden, achten Sie bitte darauf, das Gerät keinem Regen oder Feuchtigkeit auszusetzen. Das Gerät darf nicht mit Tropf- oder Spritzwasser in Berührung kommen. Ferner dürfen keine Behälter mit Flüssigkeit auf oder neben das Gerät gestellt werden.

HINWEIS: Stellen Sie kein offenes Feuer (z.B. Kerzen) auf dem Gerät ab.

HINWEIS: Werden Standbilder über einen Zeitraum von mehr als 2 Stunden ununterbrochen wiedergegeben, kann dies dazu führen, dass die Konturen der länger angezeigten Inhalte auf dem Bildschirm sichtbar bleiben, d.h. permanente Nachbilder auf dem Bildschirm verbleiben. Das Gleiche gilt, wenn über einen Zeitraum von mehr als 2 Stunden

• ein unveränderter Hintergrund
• Logos, Videospiele, Computerbilder, Teletext
• ein nicht bildschirmfüllendes Format (z.B. 4:3-Formate) wiedergegeben werden.
  Sie stellen kein Betriebsfehler dar und sind nicht durch die Herstellergarantie gedeckt.

Dieses Gerät wurde unter Berücksichtigung aller gegenwärtig zu erfüllenden Sicherheitsbestimmungen hergestellt. Folgende Sicherheitshinweise dienen zum Schutz gegen fahrlässigen Gebrauch und Folgeschäden.

• Ihr Fernsehgerät wurde vor dem Verlassen der Fertigungsstätte einer sorgfältigen Qualitätsprüfung unterzogen. Dennoch können immer Fehler auftreten. Falls Sie Rauch, starke Hitzeentwicklung oder andere unerwartete Vorgänge wahrnehmen, trennen Sie das Gerät sofort vom Stromnetz.
• Stellen Sie stets sicher, dass das Gerät ausreichend belüftet ist. Stellen Sie es nie in der Nähe oder gar hinter einer Gardine auf.
• Das Gerät ist nach dem Ausschalten nicht stromlos. Um es vollständig stromlos zu machen, ziehen Sie den Netzstecker aus der Steckdose.
• Schließen Sie das Gerät nur an ein Stromnetz an, das die Spezifikationen erfüllt, die auf der Plakette auf der Gehäuserückseite aufgedruckt sind.
• Die Steckdose muss sich in der Nähe des Gerätes befinden und leicht zugänglich sein.
• Um eine Netzüberlastung zu vermeiden, schließen Sie nicht mehrere Verbraucher gleichzeitig an dieselbe Steckdose an.
• Geräte der Schutzklasse 1 dürfen an eine Wechselstromsteckdose ohne Erdleiter angeschlossen werden.
• Halten Sie das Gerät von Nagetieren fern. Nagetiere beißen gerne Elektroleitungen durch.
• Halten Sie das Netzkabel immer am Stecker und niemals am Kabel, wenn Sie es aus der Steckdose ziehen.
• Stellen Sie das Gerät so auf, dass niemand über das Netzkabel stolpern oder darauf treten kann.
• Stellen Sie keine schweren Gegenstände auf die Kabel. Anderenfalls könnten sie beschädigt werden.
• Achten Sie darauf, dass sich die Kabel außerhalb der Reichweite von Kindern befinden. Es besteht Verletzungsgefahr.
• Stellen Sie das Gerät nicht in der Nähe von Wärmequellen auf. Durch Hitze kann die Gehäuseoberfläche bzw. das Netzkabel beschädigt werden.
• Der Bildschirm ist aus Kunststoff und kann leicht beschädigt werden. Seien Sie beim Aufheben gebrochener Kunststoffteile vorsichtig, um sich nicht zu verletzen.
• Stellen Sie das Gerät nicht auf Oberflächen, die Vibrationen oder Erschütterungen ausgesetzt sind.
• Trennen Sie das Gerät während eines Gewitters vom Stromnetz, und ziehen Sie auch den Antennenstecker ab. Achtung! Berühren Sie den Antennenstecker nicht.
• Falls Sie das Gerät über einen längeren Zeitraum nicht verwenden, ziehen Sie zur Sicherheit das Netzkabel aus der Steckdose.
• Das Gerät wird während des Betriebs warm. Decken Sie es nicht mit einer Decke oder Ähnlichem ab, um eine Überhitzung zu vermeiden. Die Lüftungsschlitze dürfen nicht verdeckt werden. Stellen Sie das Gerät nicht in die Nähe von Heizgeräten. Stellen Sie das Produkt nicht in direktes Sonnenlicht. Beim Aufstellen in einem Regal, lassen Sie mindestens 5 cm Abstand zu allen Seiten.
• Das Fernsehgerät darf nicht mit Wasser oder Feuchtigkeit in Berührung kommen. Gebrauchen Sie

dieses Produkt NICHT in Feuchträumen wie Badezimmern, Küchen oder in der Nähe von Schwimmbecken.

- Schalten Sie das Gerät aus, wenn Sie vermuten, dass Kondensflüssigkeit entstehen kann.

- Reparaturen dürfen nur von qualifizierten Technikern durchgeführt werden.

- Öffnen Sie das Gehäuse nicht. Eigenhändige Reparaturen können lebensgefährlich sein und Brände verursachen.

- Das Eindringen von Flüssigkeit in das Gerät kann schwere Schäden zur Folge haben. Schalten Sie das Gerät AUS, und trennen Sie es umgehend vom Stromnetz. Wenden Sie sich sofort an einen qualifizierten Techniker, bevor Sie das Produkt wieder gebrauchen.

- Entfernen Sie NICHT die Gehäuseabdeckungen. Im Gehäuseinnern befinden sich keine Bauteile, die eine Wartung Ihrerseits erfordern. Außerdem verlieren Sie dadurch Ihren Gewährleistungsanspruch. Das Öffnen des Gerätes darf nur durch Fachpersonal erfolgen.

- Kippen oder schütteln Sie das Gerät nicht. Anderenfalls können die internen Schaltkreise beschädigt werden. Handhaben und pflegen Sie die Fernbedienung sorgfältig, lassen Sie sie nicht fallen.

- Legen Sie keine heißen Gegenstände oder gar offenes Feuer auf oder in die Nähe des Fernsehgerätes.

- Hohe Temperaturen können Kunststoffteile schmelzen und Brand verursachen.

- Reinigen Sie das Fernsehgerät nur mit einem weichen und trockenen Tuch. Verwenden Sie NIEMALS Lösungsmittel oder Öle. Zum Reinigen von starken Verschmutzungen können Sie ein weiches Tuch verwenden, das leicht mit einem in Wasser verdünnten Reinigungsmittel angefeuchtet ist.

Vorsicht bei Verwendung von Kopfhörern

Laute Musik kann dauerhafte Gehörschäden verursachen. Verwenden Sie beim Hören des Tons über Kopfhörer keine hohen Lautstärkepegel, insbesondere, wenn Sie die Kopfhörer für eine längere Zeit aufsetzen.

Aufstellungsort

Stellen Sie das Fernsehgerät entfernt von direkter Sonneneinstrahlung und starken Lichtquellen auf. Eine indirekte Beleuchtung wird für ein für die Augen angenehmes Fernsehen empfohlen. Mit Gardinen oder Rollos können Sie direkten Sonneneinfall auf den Bildschirm verhindern. Stellen Sie den Fernseher auf eine ebene und stabile Oberfläche. So schützen Sie ihn davor, umzufallen.

Stellen Sie den Fernseher dort auf, wo er von anderen Gegenständen nicht umgestoßen werden kann, da er durch Stöße zerbrechen und der Bildschirm beschädigt werden kann. Achten Sie ebenso darauf, dass keine kleinen Fremdkörper durch die Lüftungsschlitze oder Gehäuseöffnungen in das Gerät gelangen können.

LCD-Bildschirm

Trotz hoher Qualitätskontrollen kann es vorkommen, dass bei der Auslieferung des Bildschirms einzelne Bildpunkte nicht oder dauerhaft leuchten bzw. fehlerhaft angezeigt werden. Dabei handelt es sich nicht um eine Fehlfunktion.

Gerät und Zubehör

Batterien für Fernbedie- nung

Netzkabel

Adapterkabel für MINI-SCART

Video-Adap- terkabel für YPbPr

Adapterkabel für AV-IN

Audio-Adapter-kabel für YPbPr

Benutzerhandbuch

Das Verpackungsmaterial ist kein Kinderspielzeug! Halten Sie es außerhalb der Reichweite von Kindern. Kunststofffolien und -tüten können zu Erstickung führen!

Erste Schritte

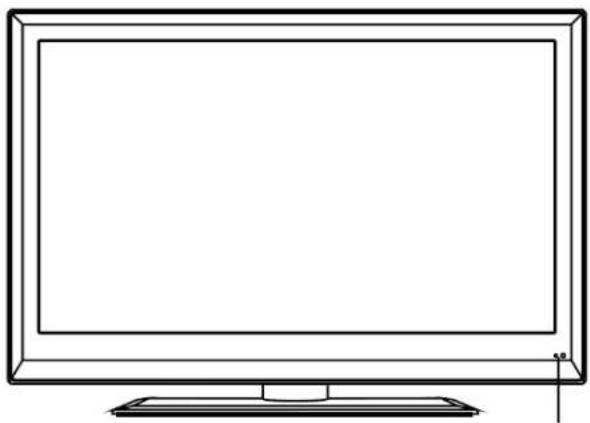

Ansicht von vorn

Sensor der Fernbedienung (nicht verdecken)

Fernbedienung

Das Aussehen der hier abgebildeten Fernbedienung kann von Ihrem Modell abweichen.

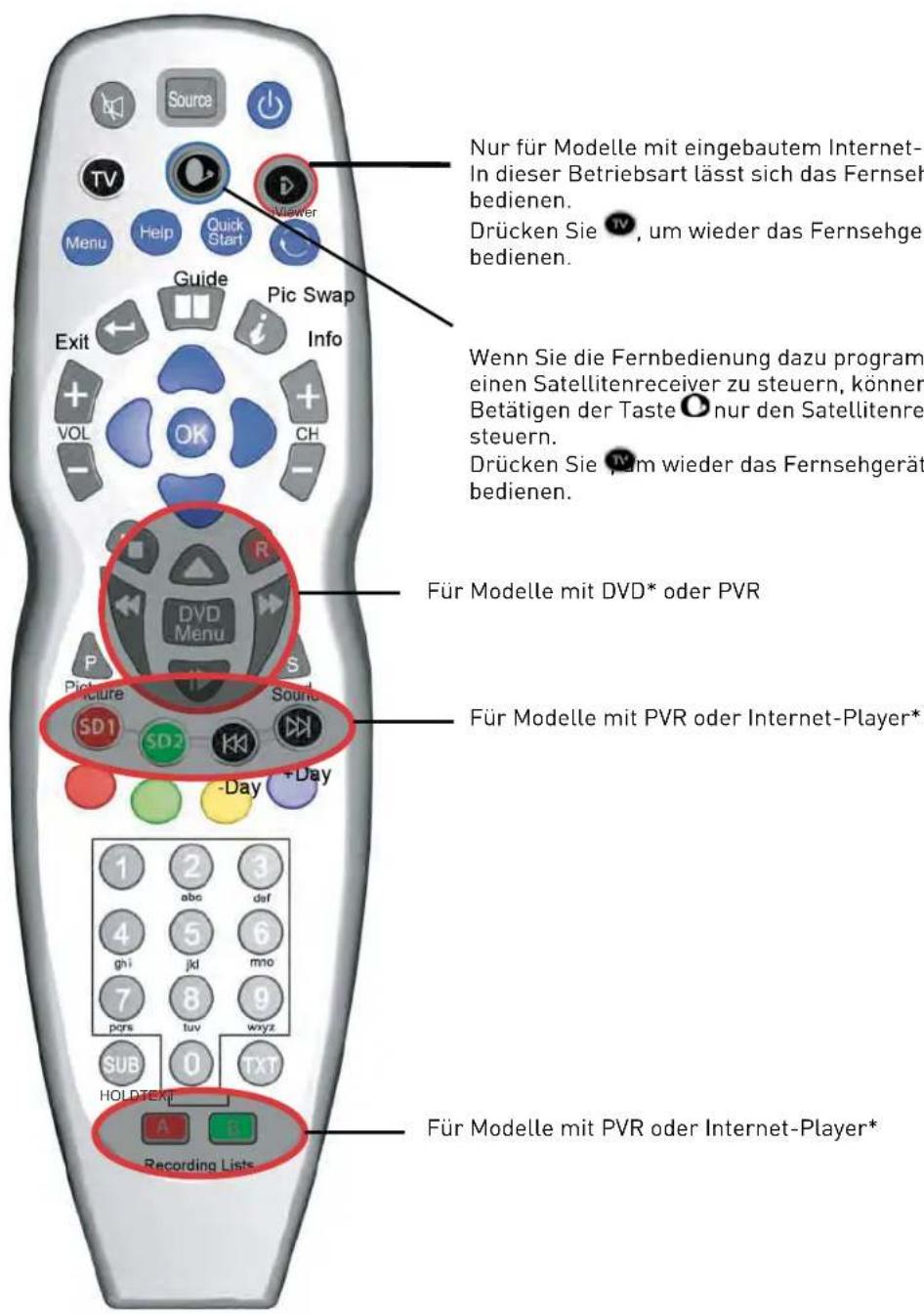

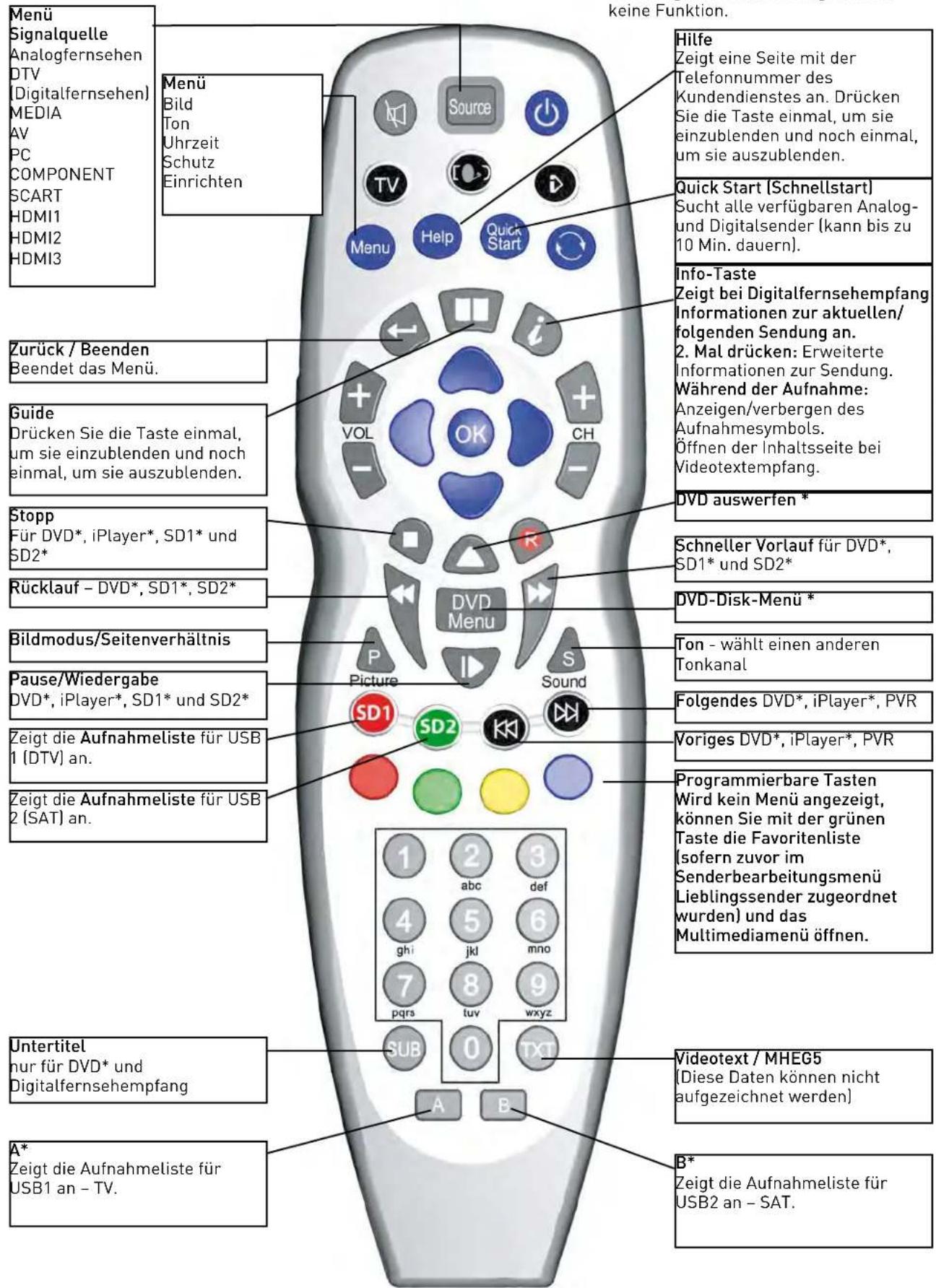

Funktionen der Fernbedienungstasten

Abhängig vom Modell Ihres Fernsehgerätes haben einige Tasten keine Funktion

Nur für Modelle mit eingebautem Internet- In dieser Betriebsart lässt sich das Fernseh- bedienen. Drücken Sie TV, um wieder das Fernsehge bedienen. Wenn Sie die Fernbedienung dazu program- einen Satellitenreceiver zu steuern, können Betätigen der Taste ☐ nur den Satellitenre steuern. Drücken Sie TV, um wieder das Fernsehgerät bedienen. Für Modelle mit DVD* oder PVR Für Modelle mit PVR oder Internet-Player* 1 2 3 abc def 4 5 6 ghi jkd mno 7 8 9 pqrs tuv wyz SUB 0 TXT HOLDTEXT A B Recording Lists Für Modelle mit PVR oder Internet-Player*

* Modellabhängig

Fernbedienung (Fortsetzung)

Menü Signalquelle Analogfernsehen DTV (Digitalfernsehen) MEDIA AV PC COMPONENT SCART HDMI1 HDMI2 HDMI3 Zurück / Beenden Beendet das Menü. Guide Drücken Sie die Taste einmal, um sie einzublenden und noch einmal, um sie auszublenden. Stopp Für DVD*, iPlayer*, SD1* und SD2* Rücklauf – DVD*, SD1*, SD2* Bildmodus/Seitenverhältnis Pause/Wiedergabe DVD*, iPlayer*, SD1* und SD2* Zeigt die Aufnahmeliste für USB 1 (DTV) an. Zeigt die Aufnahmeliste für USB 2 (SAT) an. Untertitel nur für DVD* und Digitalfernsehempfang A* Zeigt die Aufnahmeliste für USB1 an – TV. keine Funktion. Hilfe Zeigt eine Seite mit der Telefonnummer des Kundendienstes an. Drücken Sie die Taste einmal, um sie einzublenden und noch einmal, um sie auszublenden. Quick Start (Schnellstart) Sucht alle verfügbaren Analog- und Digitalsender (kann bis zu 10 Min. dauern). Info-Taste Zeigt bei Digitalfernsehempfang Informationen zur aktuellen/ folgenden Sendung an. 2. Mal drücken: Erweiterte Informationen zur Sendung. Während der Aufnahme: Anzeigen/verbergen des Aufnahmesymbols. Öffnen der Inhaltsseite bei Videotextempfang. DVD auswerfen * Schneller Vorlauf für DVD*, SD1* und SD2* DVD-Disk-Menü * Ton - wählt einen anderen Tonkanal Folgendes DVD*, iPlayer*, PVR Voriges DVD*, iPlayer*, PVR Programmierbare Tasten Wird kein Menü angezeigt, können Sie mit der grünen Taste die Favoritenliste (sofern zuvor im Senderbearbeitungsmenü Lieblingssender zugeordnet wurden) und das Multimediamenü öffnen. Videotext / MHEG5 (Diese Daten können nicht aufgezeichnet werden) B* Zeigt die Aufnahmeliste für USB2 an – SAT.

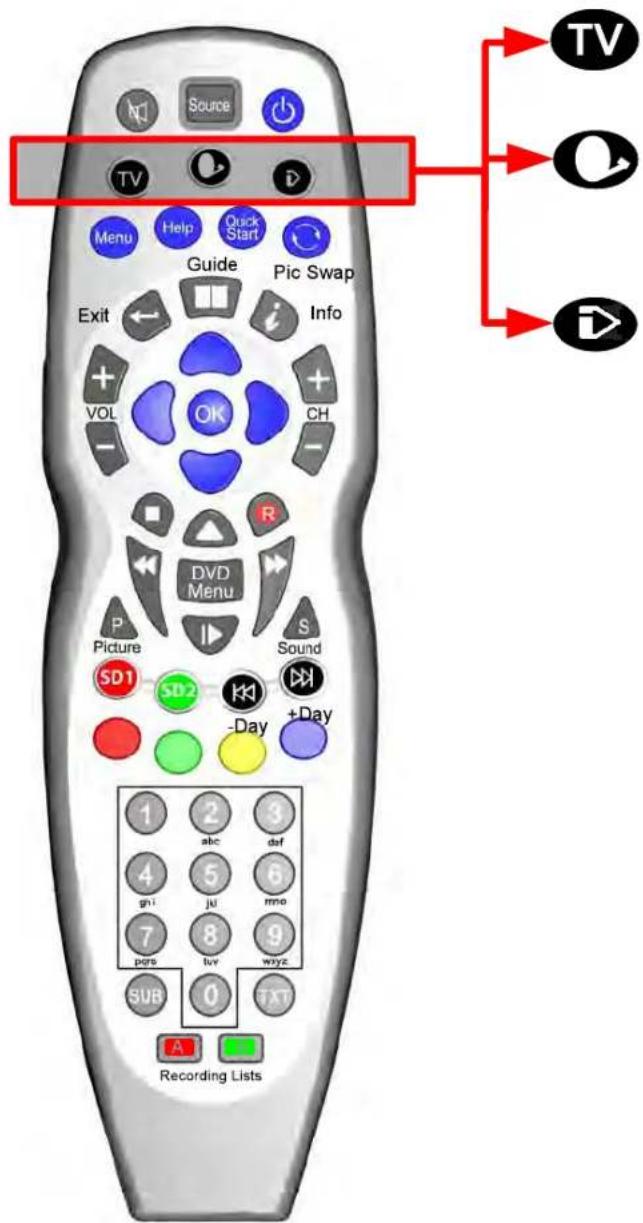

Fernbedienung (Fortsetzung)

Abhängig vom Modell Ihres Fernsehgerätes haben einige Tasten keine Funktion. * Modellabhängig

Diese Taste dient zum Steuern des Fernsehgerätes.

Diese Taste dient zum Steuern eines Satellitenreceivers. * Es stehen zahlreiche Betriebsarten zur Verfügung. Für Details, siehe unten.

Diese Taste dient zum Steuern des Internet Players. * Nur für einige Fernsehgeräte und Digital Decoder verfügbar

So programmieren Sie die Betriebsartentaste für einen Satellitenreceiver:

Die Sat-Taste der Fernbedienung lässt sich folgendermaßen programmieren:

Programmierung, wenn Sie keinen Satellitenreceiver verwenden: Drücken Sie die Taste und gleichzeitig 0.

Wenn Sie einen Satellitenreceiver mit Recorder besitzen: Drücken Sie die Taste und gleichzeitig 1.

Wenn Sie einen High Definition-Satellitenreceiver besitzen (auch als „HD“ bezeichnet): Drücken Sie die Taste und gleichzeitig 2.

Wenn Sie einen digitalen Satellitenreceiver verwenden: Drücken Sie die Taste und gleichzeitig 3.

Wenn Sie diese Taste verwenden möchten, um den DVD-Player einzuschalten * Drücken Sie die Taste und gleichzeitig 4.

O + 0 \~ ohne Satellitenreceiver
Q + 1 \~ Satellitenreceiver mit Recorder
Q + 2 \~ HD-Satellitenreceiver
Q + 3 \~ Digitaler Satellitenreceiver
Q + 4 \~ DVBS unverschlüsselt

Batterien in die Fernbedienung einlegen

1. Öffnen Sie die Batteriefachabdeckung auf der Rückseite der Fernbedienung. Schieben Sie den Riegel dazu vorwärts, und heben Sie die Abdeckung an.

2. Legen Sie die mitgelieferten Batterien unter Beachtung der Polarität (siehe Markierungen im Batteriefach) ein.

3. Setzen Sie die Abdeckung des Batteriefachs wieder ein.

Handhabung der Fernbedienung

Wenn Sie die Fernbedienung verwenden, richten Sie sie auf den Fernseher, und drücken Sie die gewünschten Tasten. Die maximale Reichweite beträgt 6 Meter, und Sie müssen sich innerhalb eines Winkels von 30° von der Mitte des Fernsehgerätes befinden.

HINWEIS: Sonneneinstrahlung oder starker Lichteinfall können die Signalübertragung von der Fernbedienung beeinträchtigen. Drehen Sie den Fernseher in einem solchen Fall von der Lichtquelle weg.

ACHTUNG! Lassen Sie die Batterien nicht dauerhaft in der Fernbedienung eingelegt. Sie können auslaufen und die Fernbedienung beschädigen. Überprüfen Sie sie von Zeit zu Zeit, und tauschen Sie sie ggf. aus.

ACHTUNG! Verwenden Sie keine unterschiedlichen Batterien gleichzeitig. Tauschen Sie immer alle Batterien gleichzeitig aus. Verwenden Sie stets zwei Batterien mit gleichem Ladestand.

ACHTUNG! Leere Batterien müssen behutsam gehandhabt und gemäß der geltenden Bestimmungen entsorgt werden. Batterien gehören nicht in den Hausmüll, und werfen Sie sie auch nicht ins Feuer.

ACHTUNG! Setzen Sie die Batterien keiner Hitze (z.B. Sonneneinstrahlung, Feuer o.ä.) aus.

Antenne anschließen

ACHTUNG! Trennen Sie den Fernseher und alle hieran angeschlossenen Geräte vom Stromnetz, bevor Sie Kabel anschließen oder abziehen.

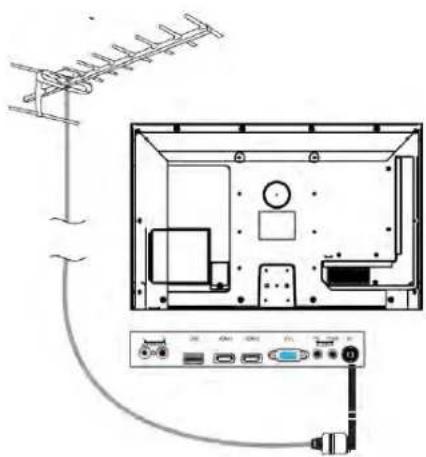

Fernsehantenne anschließen

Schließen Sie das 75-Ohm-Koaxialkabel Ihrer Antenne mit an die Antenneneingangsbuchse an. Wir empfehlen die Verwendung einer Außenantenne mit hohem Gewinn.

• In Gebieten mit schlechtem Empfang sollten Sie einen Signalverstärker verwenden.
• Wenn Sie die Antenne für mehrere Fernsehgeräte einsetzen möchten, müssen Sie eine Weiche einbauen (nicht im Lieferumfang enthalten).

Externe Geräte anschließen

Diese Bedienungsanleitung zeigt Ihnen, wie Sie Ihren Fernseher am einfachsten und bestmöglich an externe Zusatzgeräte anschließen können. Die verschiedenen Vorgehensweisen sind im Folgenden aufgelistet.

HDMI-Kabel

Sie können Ihren Fernseher über ein HDMI-Kabel mit einem kompatiblen Gerät verbinden. Dadurch erhalten Sie die bestmögliche Bildqualität.

Schließen Sie das Kabel an das HDMI-Gerät und an die HDMI-Buchse Ihres Fernsehgerätes an.

SCART-Kabel

Sie können Ihren Fernseher über ein SCART-Kabel mit einem kompatiblen Gerät verbinden. Dabei wird das Bildsignal nach Komponenten übertragen, d.h. die Signale für rot, grün und blau (RGB) werden als getrennte Signale übertragen.

VGA-Kabel

Sie können Ihren Fernseher als PC-Monitor einsetzen. Dazu benötigen Sie ein VGA-Kabel. Ebenso können Sie den vom Personal Computer erzeugten Ton über die Lautsprecher Ihres Fernsehers abspielen.

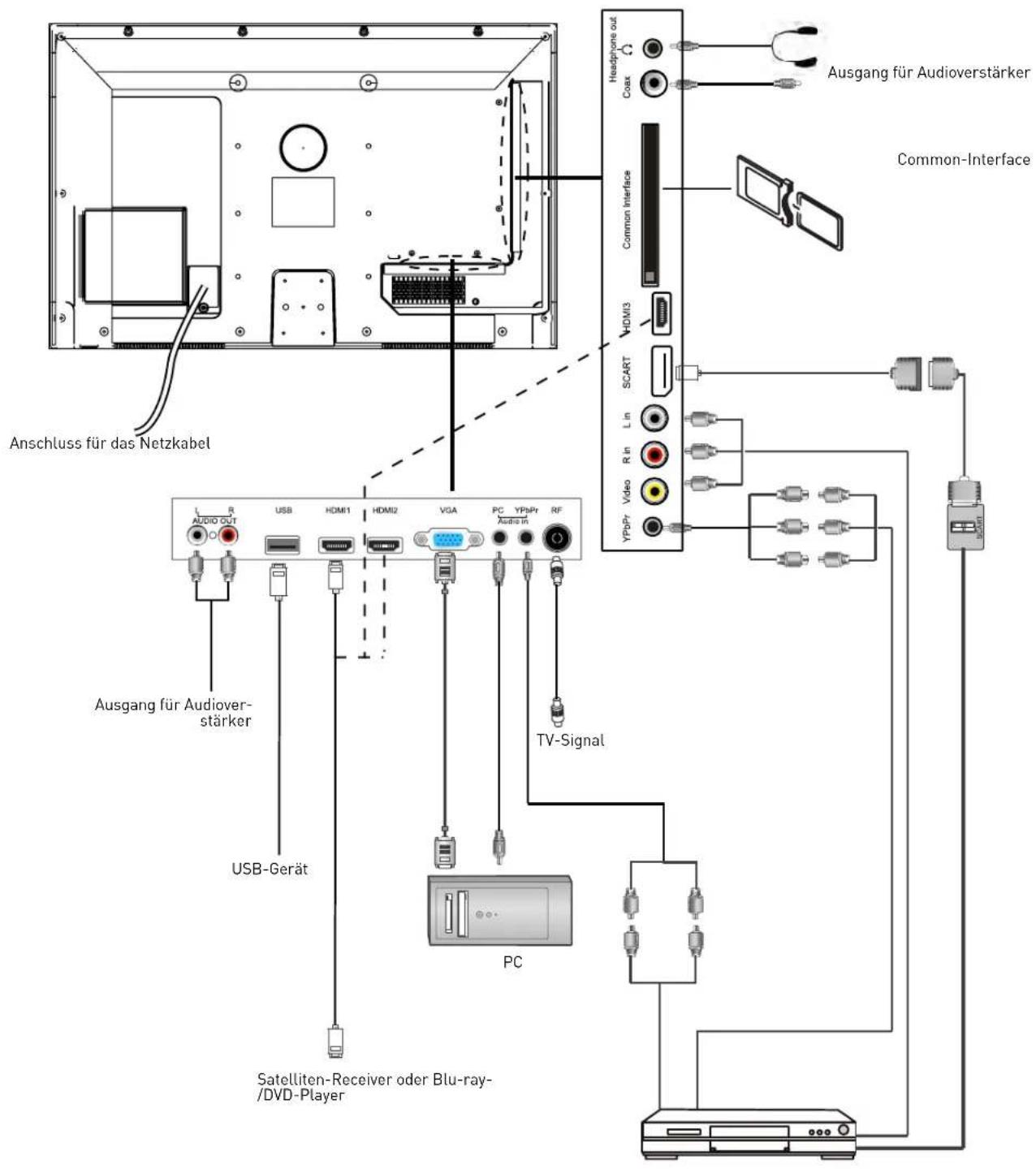

Externe Geräte anschließen (Fortsetzung)

Anschluss für das Netzkabel Ausgang für Audioverstärker Common-Interface Headphone out Coax Common Interface HDMI3 SCART L in R in Video YPPr TV-Signal Audio OUT USB HDMI1 HDMI2 VGA PC YPPr Audio in USB-Gerät PC Satelliten-Receiver oder Blu-ray-/DVD-Player Ausgang für Audiover- stärker

Externe Geräte anschließen (Fortsetzung)

ANSCHLÜSSE

Name Funktions	beschreibung
AC POWER IN Anschluss an das Wechselstromnetz
HDMI 1, 2, 3	Verbinden Sie diese Buchse mit dem HDMI-Anschluss Ihres DVD-Players oder Satellitenreceivers.
VGA	Verbinden Sie diese Buchse mit dem VGA-Ausgang der Grafikkarte Ihres PCs.
PC-IN PC-Audioingang
mini YPbPr	Verbinden Sie diese Buchse mit dem YPbPr-Ausgang des externen Geräts.
RCA audio out Audioausgang für Audioverstärker
mini YPbPrAudio	Audioeingang für externe AV-Geräte (auch bei YPbPr-Anschluss)
USB	Zum Anschließen eines USB-Gerätes für die Wiedergabe von Multimedia-dateien
mini SCART	Diese Buchse können Sie mit dem Scart-Ein- bzw. -Ausgang externer Geräte verbinden.
RF	Anschluss für Antennenkabel bzw. Kabelfernsehen
Ω Headphone	Hier schließen Sie die Kopfhörer an.
CI CI-Einschubfach (für Pay-TV-Karten)
USB (DVB-S)	Zum Anschließen eines USB-Gerätes bzw. PVR für die Wiedergabe von Multimediadateien
Coax Ausgang für Audioverstärker

Achtung!

Bevor Sie externe Geräte anschließen:

• Trennen Sie zuerst alle anzuschließenden Geräte vom Stromnetz, um mögliche Schäden zu vermeiden.
• Stellen Sie sicher, dass Sie das richtige Kabel mit den richtigen Buchsen verbinden.
• Stellen Sie sicher, daß alle Stecker fest angeschlossen sind, bevor Sie die Geräte wieder an das Stromnetz anschließen.

PC-Verbindung

Eventuell müssen Sie die Auflösung der Grafikkarte Ihres PCs auf eine kompatible Auflösung einstellen, damit das Bild richtig angezeigt wird. Schalten Sie Ihren PC ein (zunächst mit Ihrem alten Monitor), und stellen Sie eine geeignete Bildschirmauflösung und eine Bildwiederholfrequenz von 60 Hz ein. Schalten Sie Ihren PC aus, und verbinden Sie ihn mit Ihrem Fernseher. Lassen Sie dabei beide Geräte zunächst ausgeschaltet.

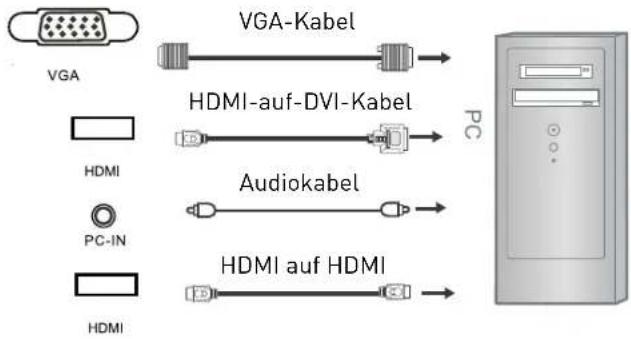

PC-Verbindung über VGA- bzw. HDMI-Kabel

Verwenden Sie ein VGA-Kabel (nicht im Lieferumfang enthalten), und verbinden Sie Ihren Fernseher mit dem PC. Oder verwenden Sie anstelle ein HDMI-Kabel (sofern Ihr PC einen HDMI-Ausgang besitzt). Wenn Sie das HDMI-Kabel verwenden, müssen Sie keine zusätzliche Verbindung zur Übertragung des Tonsignals vom PC herstellen. Wenn Sie ein HDMI-auf-DVI-Kabel verwenden, müssen Sie hierzu allerdings das Audiokabel vom PC anschließen. Verbinden Sie alle Kabel vorsichtig, und achten Sie darauf, dass keine Stifte der Anschlussstecker verbogen werden.

Bei Verwendung eines VGA-Kabels

• Schalten Sie den Fernseher ein.
• Schalten Sie den PC ein.
- Wählen Sie die Signalquelle PC/VGA.
Bei Verwendung eines HDMI-Kabels
- Wählen Sie die Signalquelle HDMI aus.

(Die abgebildeten Kabel gehören nicht zum Lieferumfang)

Videokamera und Videorecorder anschließen Videokamera

• Schließen Sie das AV-Kabel an den Fernseher und an die Videokamera an.
• Schalten Sie die Videokamera und das Fernsehgerät ein.
• Wählen Sie die Signalquelle AV/CVBS aus.
• Daraufhin erscheint das von der Videokamera ausgesendete Bild. Hinweis:
• Wenn Sie die Videokamera über ein anderes Kabel anschließen möchten, lesen Sie die Bedienungsanleitung Ihrer Videokamera.

Videorecorder

• Schließen Sie das Scart-Kabel an den Fernseher und an den Videorecorder an.
• Schalten Sie den Videorecorder und das Fernsehgerät ein.
• Wählen Sie die Signalquelle Scart aus.
• Daraufhin erscheint das vom Videorecorder ausgesendete Bild.

Hinweis:

- Wenn Sie den Videorecorder über ein anderes Kabel anschließen möchten, lesen Sie die Bedienungsanleitung Ihres Videorecorders.

Verwenden Sie ein Scart-Kabel

VIDEO Audio in L R AV-Kabel Videokamera

(Die abgebildeten Kabel gehören nicht zum Lieferumfang)

Mit einer Stereoanlage verbinden

Sie können den Ton des Fernsehgerätes auf Ihre Stereoanlage (A) übertragen. Dazu verwenden Sie die Scart-Buchse. Für diese Anschlussart ist ein spezielles SCART-auf-RCA-Kabel erforderlich. (Lesen Sie auch die Hinweise in der Bedienungsanleitung zu Ihrer Stereoanlage.) Wenn Sie einen Verstärker bzw. Decoder mit Surround-Sound (B) verwenden möchten, verwenden Sie ein Scart- oder Scart-auf-RCA-Kabel.

Scart-auf-RCA-Kabel (A)

(B)

Scart-Kabel

(Die abgebildeten Kabel gehören nicht zum Lieferumfang)

DVD-Player anschließen

Sie können Ihren DVD-Player wahlweise über ein SCART- oder ein HDMI-Kabel anschließen (nur, wenn das externe Gerät HDMI unterstützt).

HDMI auf HDMI HDMI SCART SCART

(Die abgebildeten Kabel gehören nicht zum Lieferumfang) Bei Verwendung eines SCART-Kabels

• Schalten Sie den Fernseher ein.
• Schalten Sie den DVD-Player ein.
- Wählen Sie die Signalquelle SCART aus.
Bei Verwendung eines HDMI-Kabels
- Wählen Sie die Signalquelle HDMI aus.

Common-Interface-Einschub

COMMON-INTERFACE-EINSCHUB VERWEN-DEN

Common-Interface

Der Common-Interface-Einschub (CI) dient zur Aufnahme von CA-Modulen und einer Smart-Card für Pay-TV und Zusatzdienste. Wenden Sie sich an Ihren Pay-TV-Anbieter, um weitere Informationen über die Module und Abonnements zu erhalten.

HINWEIS: CA-Module und Smart-Cards gehören nicht zum Lieferumfang.

ACHTUNG! Schalten Sie Ihr Fernsehgerät aus, bevor Sie ein Modul in den CI-Einschub stecken, und setzen Sie die Smart-Card in das CA-Modul ein.

CI-Schacht CA-Modul Smart-Card

1. Schalten Sie den Fernseher ein, und wählen Sie die Signalquelle „DTV“ aus.
2. Wird das CA-Modul erkannt, erscheint folgende Nachricht: „Common Interface Module inserted“. Warten Sie einen Moment, bis die Karte aktiviert wird.
3. Wählen Sie den gewünschten digitalen Pay-TV-Sender aus.
4. Daraufhin werden Detailinformationen zur Verwendung der Smart-Card angezeigt.
5. Betätigen Sie die Taste OK, um das Kartenmenü anzuzeigen. Weitere Informationen entnehmen Sie bitte Ihrem Handbuch zum betreffenden Modul.
6. Wenn Sie das Modul entnehmen, erscheint die folgende Nachricht. "Common Interface module removed".

Automatische Installation

LED-TV ein-/ausschalten

Ein-/Ausschalter -

Drücken Sie den Ein-/Ausschalter in die Position Daraufhin leuchtet die Standby-Anzeige rot auf.

LED-TV einschalten

Drücken Sie den Ein-/Ausschalter am LED-TV beziehungsweise die Taste auf der Fernbedienung. Daraufhin leuchtet die Standby-Anzeige grün auf.

LED-TV ausschalten

Drücken Sie den Ein-/Ausschalter am LED-TV beziehungsweise die Taste Auf der Fernbedienung. Daraufhin leuchtet die Standby-Anzeige rot auf.

Um den LED-TV vollständig auszuschalten, drücken Sie den Ein-/Ausschalter in die Position .Daraufhin er- lischt die Standby-Anzeige.

Wenn Sie Ihren LED-TV zum ersten Mal einschalten, erscheint der Assistent zur Erstinstallation (siehe folgende Abbildung):

Quick Start Stellen sie sicher dass die TV-Antenne richtig angeschlossen ist. Drücken Sie jetzt ENTER Autom. Sendersuchlauf startet, bitte warten.

Stellen Sie sicher, dass Sie die Antenne an Ihr Fernsehgerät angeschlossen haben und dass sich Ihre Fernbedienung in der Betriebsart TV befindet (drücken Sie dazu die Taste TV), und schalten Sie das Fernsehgerät ein, indem Sie die Taste Drücken. Daraufhin erscheint der Assistent zur Erstinstallation.

Drücken Sie die Taste auf der Fernbedienung, um die Sendersuche zu starten. Dabei werden alle verfügbaren Analog- und Digitalsender gesucht und abgespeichert.

Um den Assistenten zur Erstinstallation zu einem späteren Zeitpunkt erneut aufzurufen, drücken Sie die Taste Quick Start.

Menü Signalquelle

Drücken Sie die Taste Source auf der Fernbedienung oder die Taste TV/AV am LED-TV, um die Signalquelle zu wählen.

Signalquelle ATV DTV Media AV PC Component DVBS SCART HDMI1 HDMI2 OK

Drücken Sie die Taste Source der Fernbedienung.

Drücken Sie die Tasten ▲▼, um die gewünschte Signalquelle hervorzuheben.

Drücken Sie OK, um sie auszuwählen.

Menüeinstellungen

1. Schalten Sie Ihren LED-TV ein.
2. Drücken Sie die Taste MENU auf der Fernbedienung.
3. Mithilfe der Tasten ◀ und ▶ können Sie durch das Menü blättern.
4. Drücken Sie die Taste EXIT, um das Menü zu verlassen.

SENDERMENÜ

Hier können Sie nach verfügbaren Sendern suchen und eine Reihe senderspezifischer Optionen einstellen. (Wählen Sie z.B. die Signalquelle DTV aus)

Automatiche Abstimmung DTV - Manuelle Abstimmung ATV - Manuelle Abstimmung Sender bearbeiten Signalinformation CH-Informationen

BILDMENÜ

Über dieses Menü können Sie die Bildparameter einstellen.

(Wählen Sie z.B. die Signalquelle DTV aus)

BILD Bildmodus Individuell Kantrast 50 Helligkeit 50 Farbe 50 Farbston 50 Schäfte 30 Farbtemperatur Normal Rauschunterdrückung Mittel

TONMENÜ

Hier können Sie die Einstellungen für den Ton und besondere Effekte vornehmen. (Wählen Sie z.B. die Signalquelle DTV aus)

TON Soundmodus Höhen Dässe Balance Autom. Laustärke SPDF AD-Switch Standard 50 30 0 Aus Aus Aus

UHRZEITMENÜ

Hier können Sie zahlreiche Optionen zur Uhrzeit einstellen. (Wählen Sie z.B. die Signalquelle DTV aus)

UHRZET Uhr Zeizone Einschel-Timer Auto-Standby OSD-Dauer GMT+1 Aus Aus 15 S

SCHUTZMENÜ

Hier können Sie zahlreiche Optionen zum Sperren bestimmter Funktionen einstellen. (Wählen Sie z.B. die Signalquelle DTV aus)

SCHUTZ System sperren Kennwort festi. Sender sperren jujendschutz Tastensperre Aus Aus Aus

EINRICHTUNGSMENÜ

Hier können Sie zahlreiche Optionen einstellen. (Wählen Sie z.B. die Signalquelle DTV aus)

O6D-Sprache Deutsch VT-Sprache West Gehörsenhilfe Ein PVR-DateIsystem Seitenverhältnis 16:0 Bauer Bildchirm Aus ERSTINSTALLATION Werkserstellungen wiederherste. EINRIVCHTEN

SENDERMENÜ

Drücken Sie die Tasten ◀ und ▶, um das Menü KANAL auszuwählen (siehe vorige Abbildung), und drücken Sie die Taste ▼, um es zu öffnen.

Automatiche Abstimmung DTV - Manuelle Abstimmung ATV - Manuelle Abstimmung Sender bearbeiten Signalinformation CHinformationen

Das Menü KANAL enthält die folgenden Optionen:

Automatische Abstimmung

Drücken Sie die Taste OK, um das Sprachmenü zu öffnen, und drücken Sie die Tasten ◀▶, um die gewünschte Abstimmung auszuwählen. Drücken Sie anschließend die Taste ▼, und wählen Sie mit den Tasten ▲▼◀▶ Ihr Land aus. Drücken Sie die Taste OK, um die automatische Sendersuche zu starten.

Abstimmg DTV + ATV Sonst Deutschland Portugal Frankreich Italien Spainen Henü

DTV - Manuelle Abstimmung

Über diese Funktion können Sie einen Digitalsender manuell abstimmen.

DTV - Manuelle Abstimmung VHF CH 1 Kein Sign Schmidt Freq 43.50 MHz Cut

ATV - Manuelle Abstimmung

Über diese Funktion können Sie einen Analogsender manuell abstimmen.

ATV - Manuelle Abstimmung Aktueller Sender 2 Fernehnorm PAL Tonübertragung 1 Feinabstimmung 44,00 MHz AFC Aus Suche

Drücken Sie die Taste OK, um das Menü „ATV - Manuelle Abstimmung“ zu öffnen.

Aktueller Sender: Wählen Sie einen Speicherplatz aus, unter dem Sie den Sender speichern möchten.

Fernsehnorm: Wählen Sie zwischen PAL und AUTO.

Tonübertragung: Wählen Sie zwischen I, BG und DK.

Suchen: Drücken Sie die Tasten ◀▶, um die manuelle Suche durchzuführen.

Feinabstimmung: Drücken Sie die Tasten ◀▶, um eine Feinabstimmung durchzuführen.

AFC: Automatische Frequenznachregelung ein/aus

schalten von Sendern mithilfe der Tasten CH+/- übersprungen.

BILD Bidmodus Individuell Kontrast 50 Heligkeit 50 Farbe 50 Farbston 50 Schäfte 30 Farbtemperatur Normal Rauschunterdrückung Mittel

Sender bearbeiten	Öffnet das Fenster „Sender bearbeiten“, in dem Sie Ihre Sender verwalten (löschen, umbenennen, verschieben usw.) können.
Signalinformation	Blendet Informationen zur Signalstärke und –qualität ein (nur bei Digitalfernsehen).
CI-Informationen	Blendet Informationen über die eingelegte CI-Karte ein (sofern vorhanden).

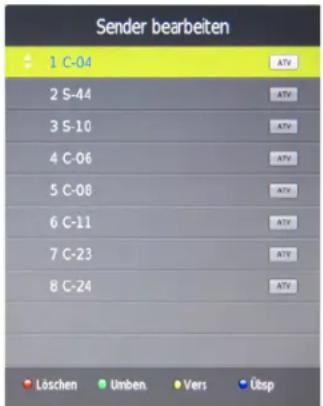

Sender bearbeiten

Drücken Sie die Taste OK, um das Menü „Sender bearbei-

Sender bearbeiten 1 C-04 2 S-44 3 S-10 4 C-06 5 C-08 6 C-11 7 C-23 8 C-24 Löschen Umben Vers Öbsp

ten“ zu öffnen (siehe folgende Abbildung).

Löschen: Wählen Sie einen Sender aus, und drücken Sie die ROTE Taste. Rechts neben dem Sender im Menü „Sender bearbeiten“ erscheint die Nachricht „Löschen“. Drücken sie die ROTE Taste erneut, um den Sender zu löschen. Falls Sie den Sender an dieser Stelle nicht löschen möchten, drücken Sie die Menütaste, um abzubrechen.

Umbenennen: Wählen Sie den gewünschten Analogsender aus, und drücken Sie die GRÜNE Taste, um ihn umzubenennen.

Verschieben: Wählen Sie einen Analogsender, und drücken Sie die GELBE Taste. Daraufhin können Sie mithilfe der Tasten ▲▼ die Funktion beenden und die aktuellen Einstellungen speichern.

Überspringen: Wählen Sie einen Sender aus, und drücken Sie die BLAUE Taste, um ihn zu markieren. Ist der Sender zum Überspringen markiert, wird er beim Um-

Menü Bild

Bildmodus: Wählen Sie eine der Optionen Standard, Dynamisch, Benutzer und Mild.

Hinweis: Die Optionen Kontrast, Helligkeit, Farbe und Schärfe sind nur verfügbar und einstellbar, sofern Sie den benutzerdefinierten Bildmodus verwenden.

Kontrast: Zum Einstellen des Unterschieds zwischen den hellsten und dunkelsten Bildbereichen.

Helligkeit: Zum Einstellen der globalen Bildhelligkeit.

Farbe: Zum Einstellen der Farbe.

Schärfe: Erhöhen Sie diesen Wert, um scharfe Kanten und Ränder zu erhalten; verringern Sie ihn, um weiche Ränder zu erhalten

Farbton: Hierüber stellen Sie den Farbton ein (nur für die Fernsehnorm NTSC).

Farbtemperatur: Wählen Sie eine der Optionen Mittel, Kalt, Benutzer und Warm.

Rauschunterdrückung: Wählen Sie eine Rauschunterdrückung: Aus, Niedrig, Mittel, Hoch und Standard.

TON Soundmodus Hohen Bleue Balance Autom. Leustärke SPDF AD-Switch Standard 50 50 0 Aus Aus Aus

Menü Ton

Soundmodus: Wählen Sie eine der Optionen Standard, Musik, Film, Sport und Benutzerdefiniert. Hinweis: Die Höhen, Bässe und Balance können nur individuell eingestellt werden, wenn Sie den benutzerdefinierten Soundmodus gewählt haben.

Höhen: Zum Einstellen der relativen Intensitäten der höheren Frequenzen.

Bässe: Zum Einstellen der relativen Intensitäten der tieferen Frequenzen.

Balance: Stellen Sie das Lautstärkeverhältnis zwischen dem linken und dem rechten Lautsprecher ein.

Autom. Lautstärke: Wählen Sie EIN, damit die Lautstärke automatisch geregelt wird.

SPDIF-Modus : Wählen Sie eine Tonbeschreibung für SPDIF: Audio Descriptor EIN/AUS

AD-Switch: Audio Descriptor Ein/Aus

UHR/ZEIT Uhr Zeizone Ein/Net-Timer Auto-Standy OSD-Dauer GRT+1 Aus Aus 15 S

Menü Uhrzeit

Uhr: Zeigt die Uhrzeit an.

Zeitzone: Wählen Sie die Zeitzone Ihres Standortes aus.

Einschlaf-Timer: Wählen Sie eine Countdown-Zeit, nach der sich das Gerät automatisch ausschaltet: 10min, 20min, 30min, 60min, 90min, 120min, 180min, 240min und Aus

Auto-Standby: Schaltet die automatische Standby-Funktion ein bzw. aus.

OSD-Dauer: Hier legen Sie fest, wie lange das Bildschirmmenü eingeblendet bleiben soll.

Menü Schutz

SCHUTZ System sperren Kenwort festl. Sender sperren Jugendschutz Tlaterspere Aus Aus Aus

DE

System sperren: Schaltet die Systemsperre ein bzw. aus.

Hinweis: Sie müssen den Code eingeben, um dieses Menü bedienen zu können (voreingestellter Code: 0000).

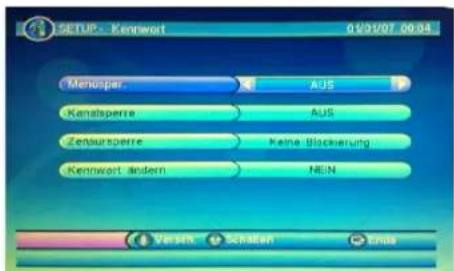

Kennwort festlegen: Wenn Sie den Code bereits geändert haben, müssen Sie den aktuellen Code eingeben.

Neu: Geben Sie das neue Kennwort ein.

Bestätigen: Geben Sie das neue Kennwort ein.

Sender sperren: Wählen Sie mithilfe der Tasten ▲▼ den gewünschten Sender aus, und drücken Sie die GRÜNE Taste auf der Fernbedienung, um ihn zu sperren.

Hinweis: Um gesperrte Sender sehen zu können, müssen Sie Ihr Kennwort eingeben.

Jugendschutz: Hierüber können Sie die Kindersicherung einstellen.

Tastensperre: Wenn Sie diese Funktion aktivieren, werden die Tasten am Fernsehgerät gesperrt.

Menü Einrichten

G6D-Sprache Deutsch VT-Sprache West Gehörsenhilfe Ein PVR-Dataisystem Seitenverhältnis 16:9 Bauer Bildschirm Aus ERSTINSTALLATION Werksenstellungen wiederherste. EINRICHEN

OSD-Sprache: Hier stellen Sie die Menüsprache ein.

VT-Sprache: Hier können Sie die gewünschte Sprache für den Videotext auswählen.

Gehörlosenhilfe: Schaltet die Gehörlosenhilfe ein bzw. aus.

PVR-Dateisystem: Hier legen Sie das Dateisystem für die PVR-Funktion fest.

Seitenverhältnis: AUTO, 4:3, 16:9, Zoom1, Zoom2, Original und Panorama

Blauer Bildschirm: Schaltet den blauen Bildschirm bei fehlenden Eingangssignal ein bzw. aus.

Erstinstallation: Öffnet den Installationsassistenten.

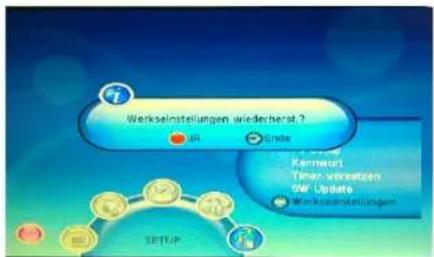

Werkseinstellungen wiederherstellen: Drücken Sie die Taste OK, um die werksseitig voreingestellten Standardwerte wiederherzustellen.

Multimediafunktionen

Tipps und Informationen zum USB-Gerät

Signalquelle ATV DTV Media AV PC Component DVBS SCART HDMI1 HDMI2 OK

USB 2.0 FOTO MUSIC FILM TEXT

HAUPTMENÜ: FOTO MUSIK FILM TEXT

Drücken Sie die Taste Source, um das Menü zur Auswahl der Signalquelle einzublenden. Wählen Sie die Option MEDIA, und drücken Sie die Taste OK, um das Multimediamenü einzublenden (siehe Abbildung oben).

Schließen Sie das USB-Gerät an, und wählen Sie den Dateityp, den Sie abspielen möchten: FOTO, MUSIK, FILM oder TEXT. Drücken Sie anschließend die Taste OK, um das Menü zu öffnen und den Ordner auszuwählen, in dem sich die gewünschten Dateien befinden.

Zurück – kehrt zum vorigen Ordner bzw. Menü zurück

FOTO C1 1/1 Zurück 8124923600011523. [e-mail] Löchern Inflösung 2018 x 2018 Übrige: 2018 Kdytes Datum: -1 / 1 - 2 Ver. mit: -1 / 1 - 2

Drücken Sie die Taste Wiedergabe/Pause, um eine Dateivorschau zu erhalten.

Drücken Sie die Tasten auf/ab/links/rechts zur Auswahl, und drücken Sie die Taste OK, um die Wiedergabe zu starten bzw. um den Ordner zu öffnen. Drücken Sie die Taste OK, um die Dateien in Vollbildansicht abzuspielen. Drücken Sie während der Vollbildansicht die Taste OK, um das Navigationsmenü unten am Bildschirm einzublenden, oder drücken Sie die Taste Stopp, um zur Dateiliste zurückzukehren.

Hinweis: Drücken Sie die ROTE Taste, um Dateien zu löschen.

Foto

Fotos betrachten

Drücken Sie die Tasten ◀▶, um die gewünschte Option im Navigationsmenü zu wählen, und drücken Sie die Taste OK, um sie auszuführen.

Pause: Foto-Wiedergabe vorübergehend anhalten bzw. wieder fortsetzen.

Voriges/Nächstes: Zeigt das vorige bzw. nächste Foto an.

Stopp: Beendet die Foto-Wiedergabe.

Wiederholen: Wählen Sie eine der Wiederholfunktionen REPEAT ALL (Alles wiederholen), REPEAT 1 (Aktuelles wiederholen) und OFF (Aus).

Musik: Zum abspielen bzw. vorübergehenden Anhalten der Musikwiedergabe.

Wiedergabeliste: Zeigt die Wiedergabeliste an.

Info: Zeigt Informationen zur aktuellen Datei an.

Drehen: Zum Drehen des Fotos im oder gegen den Uhrzeigersinn.

Zoom: Vergrößert bzw. verkleinert die Ansicht.

Ansicht verschieben: Verschiebt den vergrößerten Bildausschnitt.

Musik

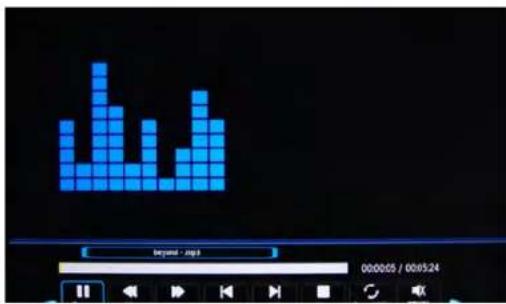

Musik abspielen

Drücken Sie die Tasten ◀▶, um die gewünschte Option im Menü zu wählen, und drücken Sie die Taste OK, um sie auszuführen.

Pause: Zum Abspielen bzw. vorübergehenden Anhalten der Musikwiedergabe.

SR/SV: Schneller Rücklauf bzw. Vorlauf

Voriges/Nächstes: Vorige bzw. nächste Datei abspielen.

Stopp: Beendet die Musikwiedergabe.

Wiederholen: Wählen Sie eine der Wiederholfunktionen REPEAT ALL (Alles wiederholen), REPEAT 1 (Aktuelles wiederholen) und OFF (Aus).

Stumm: Ton stumm schalten

Wiedergabeliste: Zeigt die Wiedergabeliste an.

Zeitsuche: Spielt die Musik bzw. das Hörspiel ab der festgelegten Spielzeit ab.

Film

Film abspielen

Drücken Sie die Tasten ◀▶, um die gewünschte Option im Menü zu wählen, und drücken Sie die Taste OK, um sie auszuführen.

La chanson N° 7 La Isla Bonita 00:03:16 / 00:03:44

Pause: Filmwiedergabe vorübergehend anhalten bzw. fortsetzen.

SR/SV: Schneller Rücklauf bzw. Vorlauf

Voriges/Nächstes: Vorige bzw. nächste Datei abspielen.

Stopp: Stoppt die Filmwiedergabe.

Pkt A-B: Legen Sie einen Abschnitt innerhalb des Films fest. Punkt A ist der Anfang des Abschnitts, Punkt B das Ende. Drücken Sie OK zum Abbrechen.

Wiedergabeliste: Zeigt die Wiedergabeliste an.

Zeitlupe vor: Gibt den Film in Zeitlupe wieder. Drücken Sie ▶, um ihn wieder mit normaler Geschwindigkeit abzuspielen.

Einzelbild: Springen Sie mit dieser Option schnell durch den Film.

Zeitsuche: Spielt den Film ab der festgelegten Spielzeit ab.

Zoom: Vergrößert bzw. verkleinert die Ansicht.

Seitenverhältnis: Wählen Sie die Größe der Bildschirmanzeige.:

Ansicht verschieben: Verschiebt den vergrößerten Bildausschnitt.

Text

Textdateien anzeigen

Vorige/nächste Seite: Springt zur vorigen bzw. nächsten Seite.

Voriges/Nächstes: Springt zur vorigen bzw. nächsten Datei.

Musik: Zum Abspielen bzw. vorübergehenden Anhalten der Musikwiedergabe.

Wiedergabeliste: Zeigt die Wiedergabeliste an.

Info: Zeigt Informationen zur aktuellen Datei an.

Stopp: Beendet die Textanzeige.

Aufnahmefunktion

PVR-Einstellungen

PVR-Dateisystem Drücken Sie die Taste MENU, und wählen Sie das Menü EINRICHTEN. Wählen Sie hier die Option „PVR-Dateisystem“, und drücken Sie die Taste OK.

ENRICHEN CSD-Sprache VIT-Sprache Gehörter tülle PVK-Data system Seltaner-Währ Bauer Bl schirm BPG-TNET ULLATION Wertseh fällungen wiederheritzs. Deutsch West En L65 Aus

Disk wählen PVR-Dateisyst.prufen Start USB-Disk Format Timeshift-Scöße Gesch Indiv Aufn.Limit 5 Hr. OK Menü

Disk wählen: Wählen Sie das USB-Gerät, auf das Sie aufnehmen möchten.

PVR-Dateisystem prüfen: Überprüft die Integrität des USB-Gerätes.

USB-Disk: Zeigt Informationen an.

Formatieren: Formatiert das USB-Gerät, um es als PVR-Aufnahmegerät zu verwenden.

Timeshift-Größe: Zeigt die Speicherkapazität des USB-Gerätes an.

Geschwindigkeit: Zeigt die Geschwindigkeit des USB-Ge-rätes an.

Individuelles Aufnahmelimit: Legen Sie die maximale Aufnahmedeuer fest.

Aufnahmeliste

Drücken Sie die Taste SD1 der Fernbedienung, um die Aufnahmeliste einzublenden.

Aufnahmeliste Sendung 1 BBC News BBC News BBC News BBC News Lischen info

Hinweis: Sie können vorgemerkte Aufnahmen aus der Liste entfernen, indem Sie die ROTE Taste drücken.

Zeitplanliste

Drücken Sie die Taste A der Fernbedienung, um die Zeitplanliste des Rekorders einzublenden.

Zeitplanliste 10/06 20th ja Eichmärs Utrecht Datum Name Sendung Name Sender

Hinweis: Sie können vorgemerkte Aufnahmen aus der Liste entfernen, indem Sie die ROTE Taste drücken.

Timer-Aufnahme

Wenn Sie eine Sendung im elektronischen Programmführer vormerken, erscheint das Rekorder-Menü. Drücken Sie OK, damit der Timer die Sendezeiten automatisch aus den EPG-Daten übernimmt. Bei Bedarf können Sie den Rekorder aber auch manuell programmieren.

REKORDER 1. BBC ONE Startzeit #7 Mauben #1 Standen jan Monat #2 Datum Stopzeit #7 Mauben #1 Standen jan Monat #1 Datum Modus Autom.

Sender: Wählen Sie den Sender aus, den Sie aufnehmen möchten.

Modus: Wählen Sie den gewünschten Aufnahmemodus aus.

Startzeit: Wählen Sie die Startzeit für die Aufnahme aus.

Stopzeit: Wählen Sie die Uhrzeit, zu der die Sendung endet.

Drücken Sie die Taste OK, um die Einstellungen zu speichern und das Menü zu beenden.

Aufnahme

Aufnahme- und Timeshift-Funktionen

Drücken Sie die Taste Rec. Daraufhin erscheint das Navigationsmenü.

Hinweis: Mithilfe der Taste können Sie das Navigationsmenü ein- bzw. ausblenden. Während der Aufnahme können Sie die Wiedergabetaste drücken, um den bereits aufgenommenen Teil der Sendung abzuspielen.

Aufnahme: Drücken Sie die Taste Rum die Aufnahme zu starten.

Pause: Drücken Sie die Taste ▶, um die Timeshift-Funktion zu aktivieren und die Live-Sendung zu pausieren (bzw. zeitversetzt abzuspielen).

Stopp: Drücken Sie die Taste ■, um die Aufnahme bzw. die Timeshift-Funktion zu beenden.

Taste SD1 der Fernbedienung: Zeigt die Aufnahmeliste an.

Taste A der Fernbedienung: Zeigt die Liste der vorge- merkten Aufnahmen an.

Timeshift-Funktion

Drücken Sie die Taste EXIT Rec. Daraufhin erscheint das Navigationsmenü.

Hinweis: Mithilfe der Taste EXIT können Sie das Navigationsmenü ein- bzw. ausblenden. Während der Aufnahme können Sie die Wiedergabetaste drücken, um den bereits aufgenommenen Teil der Sendung abzuspielen.

Drücken Sie die Taste ▶ Wiedergabe/Pause. Daraufhin wird die Sendung angehalten, und es erscheint das Navigationsmenü.

Während der Timeshift-Aufnahme können Sie die Wiedergabetaste drücken, um den bereits aufgenommenen Teil der Sendung abzuspielen.

Programmierte Aufnahme über EPG

Drücken Sie die Taste GUIDE, um den elektronischen Programmführer einzublenden.

Drücken Sie die Tasten ▲▼◀▶, um die Sendung auszuwählen, die Sie über den Programmführer aufzeichnen möchten.

PROGRAMMÜHRER 20 jul 2005 13:00-13:30 20 jul 2005 13:08 The remaining warriors must battle each other in Swing Bell, cross the perilous Demon Square and avoid the dragon's breath in Burning Battlements. [AOS] Followed by Friends International. 20 jul 1 BBC ONE 13:00-13:30 Raven 2 BBC TWO 13:30-14:00 Get Your Own Back 3 BBC THREE 14:00-14:30 Tracy Beaker 4 BBC NEWS 24 14:30-15:00 Tracy Beaker 5 BBC 15:00-15:45 Dennis the Menace 6 CBC Channel 15:45-16:30 ChuckleVision 7 BBC World News 16:30-17:00 Xchange 8 Disney XD 17:00-17:30 CBBC Dance Factory Aufnah Anzeige Zeitplan Drin. Manzern Monzern Monzern Monzern Monzern Monzern Monzern Monzern Monzern Monzern Monzern Monzern Monzern Monzern Monzern Monzern Monzern Monzern Monzern Monzern Monzern Monzern Monzern Monzern Monzern Monzern Monzern Monzern Monzern Monzern Monzern Monzern Monzern Monzern Monza @

Aufnahme: Drücken Sie die ROTE Taste, um das Re-korder-Menü einzublenden und den Aufnahme-Timer zu programmieren. Sobald die vorgemerkte Sendung anfängt, wird diese auf das angeschlossene USB-Speichergerät aufgenommen.

Display: Drücken Sie die GRÜNE Taste, um Informationen zur Sendung einzublenden.

Zeitplan: Drücken Sie die GELBE Taste, um die Zeitplanliste der vorgemerkten Aufnahmen anzuzeigen.

Erinnerung: Drücken Sie die BLAUE Taste, um das Menü „Erinnerung“ einzublenden. Zu Beginn der Sendung schaltet das Fernsehgerät automatisch auf den betreffenden Sender um.

SATELLITEN-HAUPTMENÜ

Die Einstellungen und Funktionen Ihres Receivers werden im Hauptmenü vorgenommen. Das Hauptmenü besteht aus fünf Untermenüs: "SETUP", "TV", "Radio", "Multimedia" und "Spiel". Drücken Sie die Taste MENU, um das Hauptmenü einzublenden.

Hinweis: Bei aktiviertem Satellitenreceiver sehen die Menüs anders aus, als bei Fernsehempfang. So können Sie unterscheiden, ob Sie auch die richtige Betriebsart ausgewählt haben.

Wählen Sie zuerst die geeignete Signalquelle (über die Taste Source) aus, und drücken Sie anschließend MENU.

1) SETUP

Drücken Sie im Hauptmenü die Tasten ◀▶, um die Option SETUP auszuwählen. Dieses Menü besteht aus den Optionen "Installation", "TV-Setup", "Kennwort", "Timer vorsetzen", "SW Update" und "Werkseinstellungen".

Installation TV-Setup Kernwort Tener vassellen SW Updates Werkseinstellungen SETUP

Installation

Drücken Sie im Menü SETUP die Tasten ▲▼, um die Option Installation auszuwählen. Drücken Sie anschließend die Taste OK, um das Menü Installation zu öffnen. In diesem Menü finden Sie die Optionen Allgemeine Einstellung, Meine Schüssel und Transponder-Verwaltung.

SETUP: Installation 01/01/07 00:01 Algemäse Einstellung MEINE SCHÜSSEL TP-MAJAGER

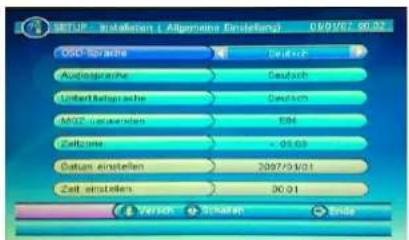

Allgemeine Einstellung: In diesem Menü können Sie die Sprache für die Bildschirmanzeigen, die Synchronsprache, Untertitelsprache, Verwendung der Universalzeit GMT, Zeitzone, das Datum und die Uhrzeit einstellen.

SETUP - Installungen (Allgemeine Einsteuern) 09/07/07 09:02 OSC risierte Auslösertrache Übertragrische MΩZ-Verändern Zeitzure Datum einstellen Zeit einstellen Deutsch Deutsch Deutsch EN - 01.03 3097/9/01 30.01 Versch Schaffen Bridge

Meine Schüssel: In diesem Menü können Sie Satelliten mithilfe der ROTEN Taste hinzufügen, mit der GRÜNEN Taste löschen, mit der GELBEN Taste bearbeiten und über die BLAUE Taste eine Suche durchführen lassen.

SETUP - Installan ( MENE SCHUSET) 01/01/07 06:02 Nr. Satellitebande 001 518.2E Astra 19.2E Information LNB-Type Universal unt.Frequency 09750 ob .Frequencies 10800 22K Ton AUTO DISBIC AUS Tonsburst AUS LNB ein 13/18V Transponder 10744 Stärke 99% Qualifik 99% Auroraan Ende

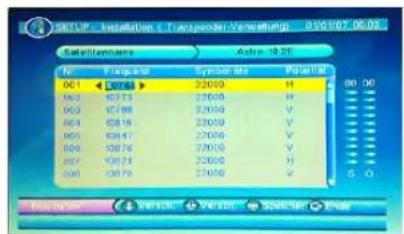

Transponder-Verwaltung: Drücken Sie in diesem Menü die Tasten ◀▶, um auf einen anderen Satelliten umzuschalten, und anschließend ▲▼, um die Frequenz abzustimmen. Drücken Sie daraufhin die ROTE Taste, um eine Frequenz hinzuzufügen, die GRÜNE Taste, um sie zu löschen oder die GELBE Taste, um alle Frequenzen zu löschen.

SETUP - Installation ( Transponder Verwaltung) 09/09/07 08:03 SatelliteName Astra 10.25 Nr. Frequenz Symbarate Polarität 061 40744 22000 H 00 00 062 92773 22000 H 063 59768 22000 V 064 10610 22000 V 065 30847 22000 V 066 19876 22000 V 067 19821 22000 H 068 19978 22000 V S O Schäden Warden Einste Hösek SAT Lösch Name SAT

Drücken Sie die Taste OK, um die Frequenz zu bearbeiten.

SETUP - Installation - Transporter Verwerten 8:00:107 06:03 Sahltzernware Asien: 19.25 N° Frequencies Symbolize Signal 061 22000 H 80 00 062 22000 H 063 22000 V 064 22000 V 065 22000 V 066 22000 V 067 22000 V 068 22000 V S Q Führung: 19.25/19.25/19.25/19.25/19.25/19.25/19.25/19.25/19.25/19.25/19.25/19.25/19.25/19.25/19.25/19.25/19.25/19.3

TV-Setup

Drücken Sie im Menü SETUP die Tasten ▲▼, um die Option TV Setup auszuwählen. Drücken Sie anschließend die Taste OK, um das Menü TV Setup zu öffnen. In diesem Menü stehen Ihnen die Optionen TV-Modus (Auto, PAL), OSD-Transparenz (1-8), Banner-Anzeigezeit (1S, 3S, 5S, 10S, 30S, Immer) zur Verfügung.

SETUP - TV Setup 0V01/07 00:00 TV Media PAL OGS-Transparenz 0 Banner-Anzigerzeit 3.5 Versch Schellen Ends

Kennwort

Drücken Sie im Menü SETUP die Tasten ▲▼, um die Option Kennwort auszuwählen (falls vom Sender unterstützt). Drücken Sie anschließend die Taste OK, um das Menü Kennwort zu öffnen. In diesem Menü können Sie die Optionen Setup Menu Lock(EIN/AUS), Kanalsperre (EIN/AUS), Zensursperre (Keine Blockierung, Gesamtblockierung, 02-18) und Kennwort ändern (NEIN/JA) einstellen. Das Master-Kennwort lautet 0000.

SETUP - Kenwort 01/21/07 06:24 Menuspar. AUS Kanalsperre AUS Zensursperre Keine Blockierung Kennwort ändern. NEIN Verth Schallen Ends

Timer vorsetzen

Drücken Sie im Menü SETUP die Tasten ▲▼, um die Option Timer vorsetzen auszuwählen. Drücken Sie anschließend die Taste OK, um dieses Menü zu öffnen. Hier können Sie einen Timer durch Drücken der ROTEN Taste hinzufügen und die zugehörigen Optionen Kanaltyp, Kanal-Nr., Kanalname, Startdatum(J/M/T), Startzeit, Endzeit, Modus und Timer Mode einstellen. Drücken Sie die Taste OK, um die Einstellungen zu speichern.

SETUP - Timer xorsetgen 01/05/07 06:04 Sorts Cns Datum Zert Modus 01 02 03 04 05 06 07 08 09 10 Versin Bridge Verat Osten

SW Update

Drücken Sie im Menü SETUP die Tasten ▲▼, um die Option SW Update auszuwählen. Drücken Sie anschließend die Taste OK, um dieses Menü zu öffnen. Hier können Sie die Software über ein USB-Speichergerät aktualisieren bzw. von der aktuellen Version eine Sicherungskopie anfertigen.

SETUP: 5W Update 01/09/07 00:04 Update über USB/Card Reader Backup auf USB/Card Reader OK Cancel Help Help Help

Werkseinstellungen

Wählen Sie Werkseinstellungen, und drücken Sie die Taste OK. Daraufhin werden alle benutzerdefinierten Einstellungen gelöscht und die werksseitig voreingestellten Standardwerte wiederhergestellt.

Werksinstellungen wiederherst ? OK Ende Kenneurt Tiner vorsetzen SW Update Werkstoffverlustungen SETUP

2) TV/Radio

Die Vorgehensweise bei Radioempfang ist dieselbe, wie für Fernsehempfang.

Drücken Sie im Hauptmenü die Tasten ◀▶, um die Option TV auszuwählen. Dieses Menü besteht aus den Optionen „TV-Liste“ und „TV-Führer“.

Wählen Sie die Option TV-Liste, und drücken Sie OK, um das Menü TV-Liste zu öffnen. Hier können Sie Sender bestimmten Favoritengruppen zuordnen, Sender sperren, bearbeiten, verschieben, sortieren oder löschen.

Favoriten: Drücken Sie die Tasten ▲▼, um einen Sender auszuwählen und anschließend die Tasten ◀▶, um die Option Favoriten auszuwählen. Drücken Sie daraufhin die Tasten 1 bis 8, um den Sender der gewünschte Gruppe zuzuordnen.

TV-Lista C1/01/07 05:02 Alle Satellian No. Pop volume Status 0001 RTP Planeta 0002 TVE 0003 LUXE-TV SD 0004 LUXE-TV HD 0005 France 24 0006 RTP 0007 Cubation Kein Signal TP: 4000 H 28/20 PID: V 0514 , A 0649 Pay OFF Tools Help F.R. Fargroup Start Spectrum Pay

Sperren: Drücken Sie die Tasten ▲▼, um einen Sender auszuwählen und anschließend die Tasten ◀▶, um die Option Sperren auszuwählen. Drücken Sie daraufhin die Taste OK, um den Sender zu sperren bzw. ein weiteres Mal OK, um ihn zu entsperren. Drücken Sie die GELBE Taste, um die Änderungen zu speichern.

TV-Liste 01/01/07 00:03 Alle Satellites: Nr. Programme Name Status 0001 RTR Planets 0002 TVE 0002 LUXE-TV-SC 0004 LUXE-TV-HD 0005 France 24 0006 RTP 0007 CLUBVATION Ken Signal TP: 4600 H 28120 PID: V 0514 A 0648 Spectrum Ctrl+ Works Warrant End Speichem Select

Bearbeiten: Drücken Sie die Tasten ▲▼, um einen Sender auszuwählen und anschließend die Tasten ◀▶, um die Option Bearbeiten auszuwählen. Drücken Sie daraufhin die Taste OK, um die Senderinformationen anzuzeigen. Bei Bedarf können Sie den Sender umbenennen.

TV-lists 01/01/07 02/03 Programn-info Satellitename Astre 19.2E Programname PTR Planets Programm-Nr. 0001 Frequenz 04000 Lok. Frequenz 5150 Symbolize 26120 Polaritat H Video-PID 2305 22K Ton AUS Audio-PID 2306 DiSEqG AUS Beobertet Versch Versch Bearset Ende Spich & Ende

Verschieben: Drücken Sie die Tasten ▲▼, um einen Sender auszuwählen und anschließend die Tasten ◀▶, um die Option Verschieben auszuwählen. Drücken Sie daraufhin die Taste OK und anschließend die Tasten ▲▼, um den Sender an die gewünschte Position zu verschieben.

TV-Liste 01/01/07 09:04 Alle Satelliken Nº. Programminare Status 0002 TVE 0001 RTR Planeta 0003 LUXE-TV-5D 0004 LUXE-TV-HD 0006 France 24 0008 RTP 0007 Cubation Kein Signal TP: 4000 H 28120 PID: V 2305 A 2306 Versch CHW Werke Sachel Ende Speichern Satell

Sortieren: Drücken Sie die Tasten ▲▼, um einen Sender auszuwählen und anschließend die Tasten ◀▶, um die Option Sortieren auszuwählen. Sie können die Sender nach den Kriterien "A-Z/Z-A", "Frei - CA/CA - Frei", "TP aufst./TP abst." sortieren.

TV-Late 01/01/07 00:05 Alle Satalten Nr Programname Status 0001.TVE 0002.RTR Planets 0003.LUXE-TV-50 0004.LUXE-TV-HO 0005.France 24 0006.RTP 0007.Subvision Kein Signal TP: 4000 H:28120 PD: V:2300 , A:2300 Software Ctrl+ Works Articles Finish Verschüttel TP END OK - 2

Löschen: Drücken Sie die Tasten ◀▶, und wählen Sie die Option Löschen. Drücken Sie anschließend die Taste OK, um den ausgewählten Sender zu löschen. Drücken Sie die GRÜNE Taste, um alle Sender zu löschen.

TV-Lote 09/01/07 06:05 Alfa Satellite Nr. Programmshane Status 0001.TVE 0002.RTR Planeta 0003.UKE-TV-5D 0004.UKE-TV-HD 0005.France 24 0006.RTFI 0007.Cubavision Kein Signal TP: 4006 H: 28120 PID: V: 2306 : A: 2306 Leather Off Workz Written End Alfa willen Shechern

TV-Führer

Wählen Sie die Option „TV-Führer“, und drücken Sie die Taste OK, um den Programmführer einzublenden.

TV-Futber 01/01/07 00:05 Alle Satellaten Num. ProgrammeName 0001 TVE 0002 RTR Planeta 0003 LUXE-TV-SD 0004 LUXE-TV-HD 0005 Finance 24 0006 RTP 0007 Cullarision Datum Mo. 2907 01/01 Kein Signal Today 2 3 4 5 6 / / Kein EPG-Ereignis CH+ Ensigns Abscrt Endo Fav

Drücken Sie die Taste Guide, um den Programmführer zu öffnen. Drücken Sie ▲▼, um einen Sender auszuwählen. Drücken Sie die rote Taste, um die Sendung zur Aufnahme vorzumerken.

3) MULTIMEDIA

Drücken Sie im Hauptmenü die Tasten ◀▶, um die Option MULTIMEDIA auszuwählen. Dieses Menü besteht aus den Optionen „Mein Album“, „Meine Musik“, „Mein Film“ und „Mein Recorder“.

Sie können dieses Menü auch direkt durch Betätigen der gelben Taste aufrufen.

Wählen Sie Mein Album, drücken Sie die Taste OK, und drücken Sie die BLAUE Taste, um den Fotoordner auszuwählen. Suchen Sie sich hier ein Foto aus, und drücken Sie OK, um es anzuzeigen.

Men Album - Ordnet EVO/07.06:08 Photo 1 S photograph 1680 x 1050(Progressives) Fool (USB) 091 256348.jpg MYRECORD 092 fengguang001.jpg 093 fengguang003.jpg new SW 094 fengguang005.jpg 100565 095 fengguang007.jpg RECYCLER PVR s12 M-app1

Meine Musik

Wählen Sie Meine Musik, und drücken Sie die Taste OK, um die Option zu öffnen. Drücken Sie anschließend die Tasten ▲▼, um ein Lied auszuwählen, und drücken Sie OK oder die ROTE Taste, um es abzuspielen. Drücken Sie während der Wiedergabe die ROTE Taste, um die Wiedergabe vorübergehend anzuhalten (Pause). Drücken Sie die GRÜNE Taste, um sie anzuhalten. Drücken Sie die GELBE Taste, um die Wiederholfunktion einzuschalten. Drücken Sie die BLAUE Taste, um vorzuspulen.

Wählen Sie „Mein Film“, und drücken Sie die Taste OK. Wählen Sie den gewünschten Ordner in der Menüstruktur auf der linken Seite des Bildschirms. Drücken Sie die Tasten ▲▼, um eine Videodatei auszuwählen. Drücken Sie OK, um die ausgewählte Datei abzuspielen. Drücken Sie die Tasten ▲▼, um das vorige bzw. folgende Video abzuspielen. Drücken Sie ◀▶, um die Lautstärke einzustellen.

Mein Recorder

Dieses Menü besteht aus den folgenden drei Untermenüs: „Aufnahmenliste“, „Aufnahmegerät“ und „Aufnahme-Voreinstellungen“.

Mein Reckerer 01/01/07, 06:07 Aufnahmeliste Aufnahmegerät Aufnahmepraferenz Versch Wahren Ende

Aufnahmenliste: (Sie können Liste direkt durch Öffnen der Taste SD2 öffnen.)

In diesem Menü können Sie Aufnahmeinformationen einsehen und Ihre Aufnahmen abspielen. Drücken Sie die Tasten ▲▼, um den gewünschten Sender auszuwählen, und drücken Sie die Taste OK, um die Wiedergabe zu starten.

Aufnahmegerät: In diesem Menü können Sie das Aufnahmegerät einsehen und den Datenträger formatieren. Aufnahme-Voreinstellungen: In diesem Menü können Sie die Aufnahmeparameter festlegen.

(Liste zeitprogrammierter Aufnahmen: Betätigen Sie die Taste B, um eine Liste der vorgemerkten Aufnahmen einzublenden.)

4) SPIEL

Drücken Sie im Hauptmenü die Tasten ◀▶, um die Option Spiel auszuwählen. In diesem Menü können Sie das Spiel starten, den Kalender anzeigen und den Rechner verwenden.

Gomoku Kalendar Rechner SPIEL

Fehler eingrenzen und beheben

Auftretende Probleme können Sie anhand der folgenden Tabelle eingrenzen und lösen:

SYMPTOM LÖSUNG
Kein Bild, kein Ton Stellen Sie sicher, dass der Fernseher richtig angeschlossen ist. Überprüfen Sie, ob der Fernseher mit einer funktionierenden Steckdose verbunden ist. Vergewissern Sie sich, dass die Stromversorgung eingeschaltet ist.
Kein Bild Schalten Sie den Fernseher ein. Überprüfen Sie alle Kabelverbindungen. Stellen Sie sicher, dass die Antenne bzw. die externen Zusatzgeräte richtig angeschlossen sind. Drücken Sie die Taste SOURCE, um eine andere Signalquelle auszuwählen. Schalten Sie den Fernseher ein- oder aus.
Keine Tonwiedergabe Drücken Sie die Taste MUTE, um die Stummschaltung ggf. zu deaktivieren. Schalten Sie auf einen anderen Sender um, um zu sehen, ob das Problem fortbesteht. Drücken Sie die Taste V+, um den Ton lauter zu stellen.
Kein Bild bei bestimmten Sendern	Stellen Sie sicher, dass Sie den richtigen Sender eingestellt haben. Richten Sie die Antenne aus.
Keine Farbe bei bestimmten Sendern	Sehen Sie nach, ob das Problem bei anderen Sendern ebenfalls besteht. Wählen Sie die geeignete Fernsehnorm, und überprüfen Sie die Bildeinstellungen.
Verschneites Bild, Geisterbilder	Stellen Sie sicher, dass die Antenne richtig angeschlossen ist. Stellen Sie sicher, dass die Antenne intakt ist. Versuchen Sie, die Antenne anders auszurichten oder an einem anderen Ort aufzustellen.

Falls keiner der o.a. Lösungsansätze Hilfe verschafft, schalten Sie den Fernseher aus und anschließend wieder ein. Sollte dies auch nicht helfen, wenden Sie sich an unseren Kundendienst.

HINWEIS: Wartungs- und Reparaturarbeiten dürfen nur von qualifizierten Servicetechnikern durchgeführt werden. Öffnen Sie niemals das Gehäuse des Fernsehgerätes, da im Gehäuseinnern lebensgefährliche Hochspannung zu finden ist, die u.U. auch Brände verursachen kann.

Technische Daten

Die technischen Daten Ihres Fernsehgerätes können von den hier beschriebenen abweichen, da wir uns im Rahmen technischer Verbesserungen und Weiterentwicklung vorbehalten, sie zu ändern.

Technische Spezifikationen des Fernsehers

Fernsehnorm PAL/BG/DK/ I
Tonübertragungsnorm BG/DK/I
Bildschirmgröße 32" (Bildschirrmdiagonale)
Auflösung 1920 x1080 Pixel (RGB)
Antenneneingang 75 Ohm (unsymmetrisch)
Audio-Ausgangsleistung 2 x 6 W
Stromversorgung 100 – 240 V-, 50/60 Hz
Leistungsaufnahme < 120 W
Stromverbrauch bei Standby	< 1 W
Gewicht	9,20 kg

Technische Daten des DVBS-Moduls

DVBS-Modul	JA
TV-Radio JA
LNB	Universal / 22KHz / DiSeqC
LNB-Speisung	500mA
EPG (Elektronischer Programmführer)	JA
Schnellauswahl beim Ein-schalten	JA
Favoritenliste	JA
Multimedia-Wiedergabe	USB
Anschlüsse	LNB-Ein- und -Ausgang, USB
DVBS-PVR-Funktion	JA
Instant-Aufnahmefunktion	JA
Zeitprogrammierte Aufnahme	JA
Fernsehen während Aufnahme möglich	JA
Speichermedium	JA

Technische Daten der Fernbedienung

Typ Infrarot
Reichweite 5m
Empfangswinkel 30°	(horizontal)
Batterien 2 Stück 1,5	V, Größe AA
Abmessungen 60 x 204 x 32 mm
Gewicht 140 Gramm	(ohne Batterien)

Wandmontage

1. Zuerst müssen Sie den Standfuß abmontieren. Legen Sie den Fernseher flach auf eine gepolsterte Unterlage.
2. Entfernen Sie die vier Schrauben von der Unterseite des Standfußes. Drücken Sie die Riegel nach vorne, um die Plattform vom Standfuß zu lösen. Entfernen Sie die eine Schraube innen in der Säule, die noch mit dem Fernseher verbunden ist. Entfernen Sie die drei Schrauben auf der Rückseite des Fernsehers, um das noch befestigte Teil des Standfußes zu lösen.
3. Entfernen Sie den Standfuß und die Schrauben, und verwahren Sie alles an einem sicheren Ort.
4. Montieren Sie den Fernseher mit vier Schrauben auf die VESA-Halterung.

Dieses Gerät ist VESA-kompatibel und kann mit einem VESA-Wandmontagekit mit einer Aufnahme von 200 x 200 mm befestigt werden. Befestigen Sie das Gerät gemäß der Anweisungen des Wandmontagekits (optionales Zubehör).

4 Bohrungen, Schraubengröße MB4 x 15

Entsorgung von Altgeräten

Richtige Entsorgung des Produktes

Dieses Symbol bedeutet, dass dieses Produkt nicht über den Hausmüll entsorgt werden darf. Sie sind für das Recycling und die getrennte Entsorgung von Altgeräten verantwortlich. Geben Sie Altgeräte an die dafür eingerichteten Sammelstellen zurück. Um

herauszufinden, wo Sie das Produkt recyceln können, wenden Sie sich an Ihre örtliche Müllabfuhr oder die Umweltbehörde.

Der durchgestrichene Abfalleimer bedeutet, dass Batterien bzw. Akkus nicht über den Hausmüll entsorgt und an dafür eingerichteten Sammelstellen abgegeben werden müssen.

Hg Cd Pb

Falls die Batterie bzw. der Akku einen höheren als laut Batterieverordnung 2006/66/EC zulässigen Anteil Blei (Pb), Quecksilber (Hg) und/oder Cadmium (Cd) enthält, müssen unter dem durchgestrichenen Abfalleimer die chemischen Symbole für Blei (Pb), Quecksilber (Hg) und Cadmium (Cd) abgedruckt werden.

Durch die umweltgerechte Entsorgung der Batterien tragen Sie aktiv zum Umweltschutz bei und helfen, dass unser Planet und die Menschheit gesund bleiben.

Für Detailinformationen zur umweltgerechten Entsorgung und Recycling wenden Sie sich an Ihre Müllabfuhr, die städtischen Recycling-Stellen oder an Ihren Fachhändler.

Dieses Gerät entspricht den Europäischen Richtlinien hinsichtlich Sicherheit und Störfestigkeit.

Es erfüllt die folgenden EU-Richtlinien:

En55013:2001+A1:2003+A2:2006

EN55020: 2007

EN61000-3-2: 2006 EN61000-3-3:1995+A1:2001+A2:2005

EN55022:2006(CLASS-A)

EN55024:1998+A1:2001+A2:2003

Hersteller:

Schmid Electronics GmbH

In Dürrfeldslach 3

D-66780 Rehlingen-Siersburg (Deutschland)

Fon: [phone]

Fax: [phone]

Herstellergarantie

Wir freuen uns, dass Sie sich für den Kauf eines modernen Gerätes unseres Hauses entschieden haben und wünschen Ihnen viel Spaß mit diesem Produkt. Die Fertigung von solchen Geräten ist ein komplexer Vorgang, den wir durch ständige Qualitätskontrollen begleiten. Dadurch können wir die hohe Qualität unserer Produkte gewährleisten. Für den Fall, dass Sie dennoch eine berechtigte Beanstandung haben, gewähren wir eine Garantie für die Dauer von 2 Jahren ab Kaufdatum nach den nachfolgenden Bedingungen:

1. Diese Garantie berührt nicht Ihre gesetzlichen Gewährleistungsansprüche als Verbraucher gegenüber dem Verkäufer. Diese Rechte werden durch diese von uns gewährte Herstellergarantie nicht eingeschränkt.
2. Die von uns gewährte Herstellergarantie hat nur Gültigkeit für den privaten Gebrauch des Gerätes und innerhalb der Bundesrepublik Deutschland.
3. Die Garantiedauer beträgt 2 Jahre ab Kaufdatum.
4. Während der Garantiedauer umfasst die kostenlose Leistung nach unserer Wahl die Instandsetzung Ihres Gerätes oder den Austausch gegen ein gleichwertiges Gerät, die bei uns anfallenden Arbeitslöhne, sowie Materialkosten und Transportkosten des Gerätes innerhalb der Bundesrepublik Deutschland.
5. Möchten Sie eine Beanstandung geltend machen, so empfehlen wir Ihnen grundsätzlich, sich zunächst mit unserer Hotline in Verbindung zu setzen. Zur Instandsetzung des Gerätes senden Sie dieses bitte mit beiliegender Retourenkarte an unser Servicecenter. Eine kurze Beschreibung Ihrer Beanstandung wäre sehr hilfreich und unterstützt die rasche Serviceabwicklung (Reparatur und Rücklieferung) des Gerätes.

Unsere Hotline erreichen Sie unter der folgenden Servicenummer

0180 / 3 73 40 00

(Festnetzpreis: 0,09 Euro / Min., Mobilfunkpreis max. 0,42 Euro, as-id.de)

oder per E-mail:

oder schreiben Sie uns:

Sertronics GmbH

Ostring 60

D-66740 Saarlouis-Fraulautern

sertronics SERVICE FOR ELECTRONICS

1. Die Retourenkarte füllen Sie bitte wie folgt aus: Im Feld „Absender“ tragen Sie bitte Ihren kompletten Namen mit Anschrift und Postleitzahl ein. Die Empfängeranschrift ist schon auf dem Retourenaufkleber vorgedruckt. Kleben Sie den Retourenaufkleber gut sichtbar auf dem Paket auf. Das verpackte Gerät übergeben Sie bitte einem Paketzusteller „Deutsche Post“ bzw. einer Abgabestelle „Deutsche Post“. Um das Produkt auf dem Transport optimal zu schützen, sollten Sie möglichst die Originalverpackung nutzen. Erkennbar nicht transportsicher verpackte Geräte können wir leider nicht annehmen. Mit dem Retourenaufkleber ist die Einsendung für Sie kostenlos. Die Kosten für die Rücklieferung des Gerätes übernehmen wir für Sie.

2. Bitte erbringen Sie den Kaufnachweis. Hierzu genügt das Original des Kassenzettels, welches Sie dem Gerät bei der Einsendung beifügen. Ohne Kaufnachweis können wir leider keine kostenlosen Garantieleistungen erbringen. Geht uns ein Gerät ohne Kaufnachweis zu, erhalten Sie von uns einen Kostenvoranschlag für die Reparatur. Entscheiden Sie sich gegen eine Reparatur, so liefern wir das Gerät an Sie zurück. Für den Transport und die Ausarbeitung des Kostenvoranschlags müssen wir Ihnen in diesem Falle eine Pauschale in Rechnung stellen.

3. Ausgetauschte Teile verbleiben in unserem Servicezentrum und werden nach unserem Ermessen vernichtet.

4. Die Garantie erlischt, wenn das Gerät von Ihnen oder einem nicht von uns autorisierten Dritten geöffnet und/oder Veränderungen an dem Gerät vorgenommen worden sind.

5. Kein Garantieanspruch besteht:

■ bei unsachgemäßer Behandlung
■ bei mechanischer Beschädigung des Gerätes von außen
■ bei Transportschäden
■ bei Bedienungsfehlern
■ bei Aufstellung des Gerätes in Feuchträumen oder im Freien
■ bei Verschleiß (z. B. Batterien, Akku, u. ä.)
■ bei Schäden, die auf höhere Gewalt, Wasser, Blitzschlag, Überspannung zurückzuführen sind
■ bei übermäßiger Nutzung, insbesondere bei anderer als privater Nutzung
■ bei Missachtung der Bedienungsanleitung
■ wenn das Gerät keinen technischen Defekt aufweist
■ bei Pixelfehlern die innerhalb der in der ISO Norm 13406-2 (Pixelfehlerklasse II) festgelegten Toleranzen liegen.
■ wenn Typenschild und / oder Seriennummer entfernt wurden.

1. Zur Verifizierung Ihres Anspruches und, um eine zeitnahe Bearbeitung zu gewährleisten, senden Sie uns bitte in jedem Fall den gesamten Verpackungsinhalt inklusive aller Zubehörteile zu. (z. B. Fernbedienung, Ständer, Wandhalterungen, A/V-Kabel usw.)

2. Die Garantie umfasst keine weitergehende Haftung unsererseits, insbesondere keine Haftung für Schäden, die nicht am Gerät selbst entstanden sind oder die durch den Ausfall des Gerätes bis zur Instandsetzung entstehen (z. B. Wegekosten, Handlingkosten, etc.). Unsere gesetzliche Haftung, insbesondere nach dem Produkthaftungsgesetz, wird hierdurch nicht eingeschränkt oder ausgeschlossen.

3. Von uns erbrachte Garantieleistungen verlängern die Garantiefrist von 2 Jahren ab Kaufdatum nicht, auch nicht hinsichtlich eventuell ausgetauschter Komponenten.

AT

0720/880258

D-66740 Saarlouis-Fraulautern

Ostring 60

Sertronics GmbH

oder schreiben Sie uns:

festgelegten Toleranzen liegen. ■ wenn Typenschild und/oder Seriennummer entfernt wurden.

■ bei Pixelfehlern die innerhalb der in der ISO Norm 13406-2 [Pixelfehlerklasse II]

■ wenn das Gerät keinen technischen Defekt aufweist

■ bei Missachtung der Bedienungsanleitung

bei übermäßiger Nutzung insbesondere bei anderer als privater Nutzung

■ bei Schäden, die auf höhere Gewalt, Wasser, Blitzschlag, Überspannung zurück-

■ bei Aufstellung des Gerätes in Feuchträumen oder im Freien ■ bei Verschleiß (z. B. Batterien, Akku, u. ä.)

■ bei Bedienungsfehlern

■ bei Transportschäden

■ bei mechanischer Beschädigung des Gerätes von außen

1. Kein Garantieanspruch besteht: ■ bei unsachgemäßer Behandlung

worden sind.

risierten Dritten geöffnet und/oder Veränderungen an dem Gerät vorgenommen

1. Die Garantie erlischt, wenn das Gerät von Ihnen oder einem nicht von uns auto-

1. Ausgetauschte Tiete verbeiten in diserein Servicezeit und wird werden nach dir-

Vermörschr. T-er-Hil-er-Verrener-Commeren-Verrener

müssen wir Ihnen in diesem Falle eine Pauschale in Rechnung stellen.

an Sie zurück. Für den Transport und die Ausarbeitung des Kostenvoranschlags

die Reparatur Entscheiden Sie sich gegen eine Reparatur. So liefern wir das Gerät

Gerät ohne Kaufnachweis zu erhalten Sie von ihre einen Kostenvoranschlag für

zettels, Welches Sie dem Gerät bei der Einsehnung beideten. Ohne Kaufnachweis können wir leider keine Kostenlagen Gesetrieistungen, beizulegen, Gebt und ein

1. Bitte erbringen Sie den Kaufnachweis: Hierzu genügt das Original des Kassen-

Herstellergarantie

Wir freuen uns, dass Sie sich für den Kauf eines modernen Gerätes unseres Hauses entschieden haben und wünschen Ihnen Viel Spaß mit diesem Produkt. Die Fertigung von solchen Geräten ist ein komplexer Vorgang, den wir durch ständige Qualitätskontrollen begleiten. Dadurch können wir die hohe Qualität unserer Produkte gewährleisten. Für den Fall, dass Sie dennoch eine berechtigte Beanstandung haben, gewähren wir eine Garantie für die Dauer von 2 Jahren ab Kaufdatum nach den nachfolgenden Bedingungen:

H

Sertorics AG Fegistrasse 5 CH - 8957 Spr

oder schrieben Sie uns

043 5080107 Unsere Hotline erreichen Sie unter der folgenden Servicenummer:

1. Wahrand der Garantedauer umfasst die kostellose Leistung nach unserer Wahl die Instandesztung Ihne Gerätes oder den Aushausch gagein ein gleichwertiges geräte, die bei uns anfallenden Aristislöhne, sowie Materialkosten und Transportkosten des Gerätes innerhalb der Schwelt.

2. Mochten Sie eine Bearstanding gefunden machen, so bitten wir Sie, sich zunächst mit unserer Holthe in Verbindung zu setzen. Dort wird man dann gemeinsam mit Ihnen absimmen, welche Schritte zur Instandesztung des Gerätes eingeleitet werden.

3. Diese Garantie berüht nicht ihre gesetzlichen Gewährleistungsgespruche als verwäuchte gegenüber dem Verkaufen. Diese Rechte werden durch diese von uns gewahre Herstellegarante nicht eingeschäkt.

4. Die von uns gewahre Herstellegarante hat nur gültigkeit für den privaten des bruch des Gerates und beschränkt sich auf das Gebiet der Schweiz.
5. Die Garantiedauer betragt 2 Jahre ab Kaufaktum.

Wir früen uns, dass sie sich für das kaut Sierra moderner gerätes unseres Hauses socchien geräten ist ein Komplexer Yorjang, den wir durch standige Galaliskontröten dequellen. Durich konnen wirt die qualität unserer Produkte gewährleisten Für den Fall, dass sie dennoch eine berichtigte Baunstanding haben, gewahren wirine der Kauft, derer duhr. Durch konnen wirt die qualität unserer Produkte gewährleisten Für derquellen. Durich konnen wirt die dauer von 2 Jahren ad Kurtaium nach den nachtolangen Beidunggen: Garant fir die Dauer von 2 Jahren ad Kurtaium nach den nachtolangen Beidunggen:

Herstellegarantine

DE

SERFONICS

1. Die Garante unfast keine weitergehende Haftung unsererstets, insbesondere kei den Haftung für Schaden, die nicht am gerat selbst entstanden sind oder die durch den Ausfall des Gerates bis zur Instandezüng entstehen (2. B. Wegenkosten, Hand- tungsgesetz, wird hürdurch nicht eingeschränkt oder ausgeschlossen.

2. Von uns erbrachte Garantieleistungen verlangen die Garantiefrist von 2 Jahren ab kaufaktum nicht, auch nicht hinschlich eventuale ausgelauscher Komponsten.

3. Zur Verlitzierung Ihres Anspruches und, um eine zetinbete Bearbeitung zu 96-

■ bei Ausstellung des Gerätes in Feuchtungen oder im Freien ■ bei Verschelles (z. B. Batterien, Akku, u. a.) ■ bei Schaden, die auf hoheve Gewall, Wasser, Blitzschlag, Ubrerspanung zurück- ■ bei Ubrermassiger Nutzung, insbesondere bei anderer als privater Nutzung ■ bei Misaccutung der Bedienungsgesleitung ■ bei Pixellethien die innerhalb der in der ISO Norm 13406-2 (Pixelletherklasse 11) ■ festgelegten Toleranzen Liegen. ■ wein Typenschild und / oder Sertennummer entfert wurden.

■ bei Beidenungstehren ■ bei Transportschaden ■ bei Meischanischer Beschädigung des Gerätes von aussen ■ bei unschgemasser Behandung ■ bei Garantenspruch beschete

1. Die Garantie erlisch, wenn das Gerät von Ihnen oder einem nicht von uns auto-riserten Dritten geführt und/oder Veranderungen an dem Gerät vorgenommen worden sind.

2. Ausgeitauschte Telle verbelben in unserem Servicezentrum und werden nach un- serem Emessen verrichtet.

Bitte EBringen Sie den Kaufachwies. Hierzu genugt das Original des Kasen- zetteles, welches Sie dem Gestät bei Einsendung betiugen. Ohne Kaufachwies Gonnen wir leider keine kostenzungen Garanteleistungen erabinigen. Geh uns ein Gerat ohne Kaufachwies zu, ethanol Sie von uns einen kostervoranschlag für an Sie zurück. Für den Transport und die Ausarbeitung des Kostenvoranschlags mussen wir Ihnen in diesem Fälle eine Pauschale in Rechnung stellen.

Contents

Schmid Electronics GmbH

In Dürrfeldslach 3

Schmid Electronics GmbH

In Dürrfeldslach 3

CH - 8957 Spreitenbach

Schmid Electronics GmbH

In Dürrfeldslach 3

D-66780 Rehlingen-Siersburg (Germania)

Telefono: [phone]

Fax: [phone]

CH - 8957 Spreitenbach
