BEDIENUNGSANLEITUNG Kansas SEG

1 Wichtige Informationen .... 1

1.1 Bildschirm und Gehäuse reinigen 1

1.2 Entsorgung Ihres TV-Gerätes 1

1.3 Besondere Merkmale Ihres integrierten Digitalfernsehgerätes 1

1.4 Digitalkanäle empfangen 1

2 Die Funktionen Ihres neuen Fernsehgerätes.... 2

2.1 Sonderfunktionen 2

3 Wichtige Sicherheitshinweise 3

4 Start 7

4.1 Antennenanschluss 7

4.2 Einschalten des Gerätes.... 7

4.3 Batterien 7

5 Ihr neues Fernsehgerät.... 8

5.1 TV-Bedienfeld 8

5.2 Externe Verbindungen 8

5.3 Fernbedienung 9

6 Einstellungen beim ersten Einschalten 10

6.1 TV-Bedienelemente.... 10

6.2 Fernsehgerät einschalten und Kanäle einrichten 11

6.3 Digitalkanäle abstimmen.... 11

6.4 Analogkanäle abstimmen 16

7 Die Funktionen Ihres neuen Fernsehgerätes....20

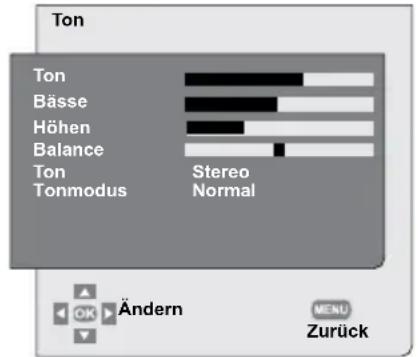

7.1 Tonmenü-Einstellungen 20

7.2 Bild-Menüeinstellungen 20

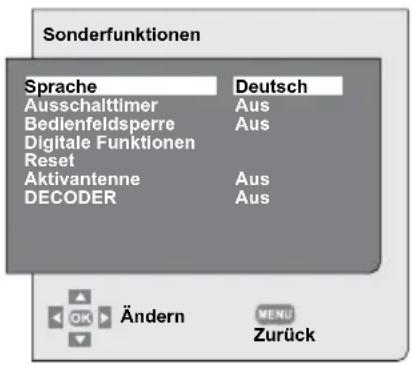

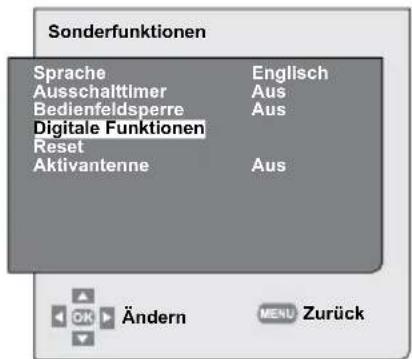

7.3 Sonderfunktionen-Menüeinstellungen 22

8 Teletext....24

8.1 Teletextmodus aufrufen 24

8.2 Seitenauswahl 24

8.3 Seite vergrößern (DOUBLE) 24

8.4 Seite anhalten (HOLD) 24

8.5 Unterseiten auswählen (SUB) 24

8.6 Vorübergehend zum Fernsehbild umschalten (UPDATE) 25

8.7 Verdeckte Bildinhalte anzeigen (REVEAL) 25

8.8 Fastext 25

9 Anschluss externer Geräte 26

9.1 Anschluss von externen Geräten 26

9.2 HDMI-Modus 27

9.3 PC-Modus 27

10 Hilfe und Bedienungstipps ......29

11 Technische Daten 30

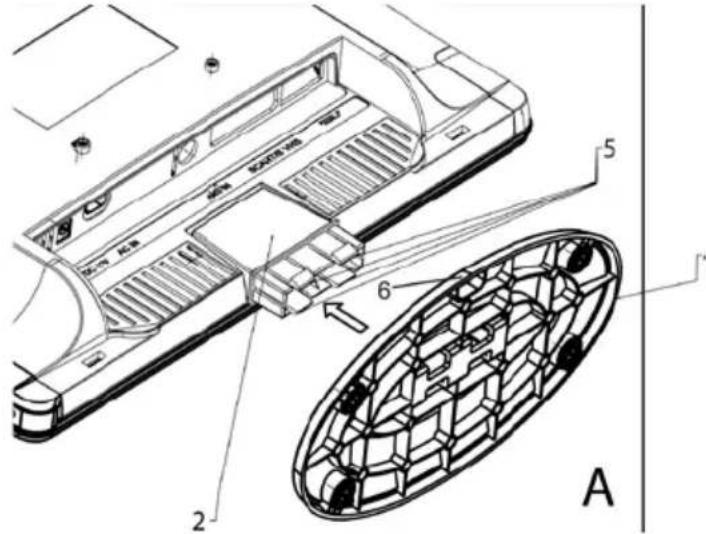

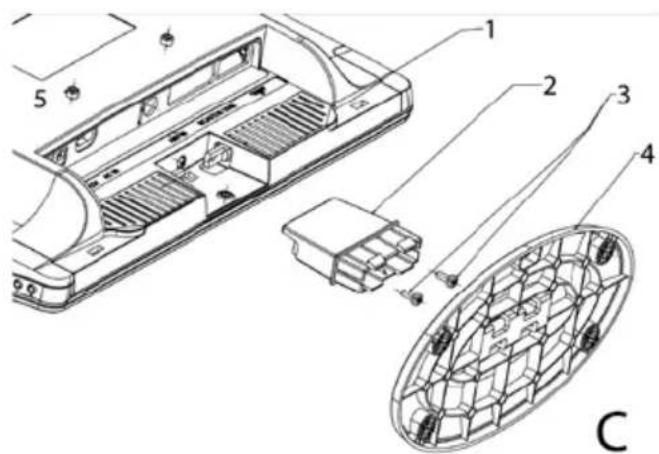

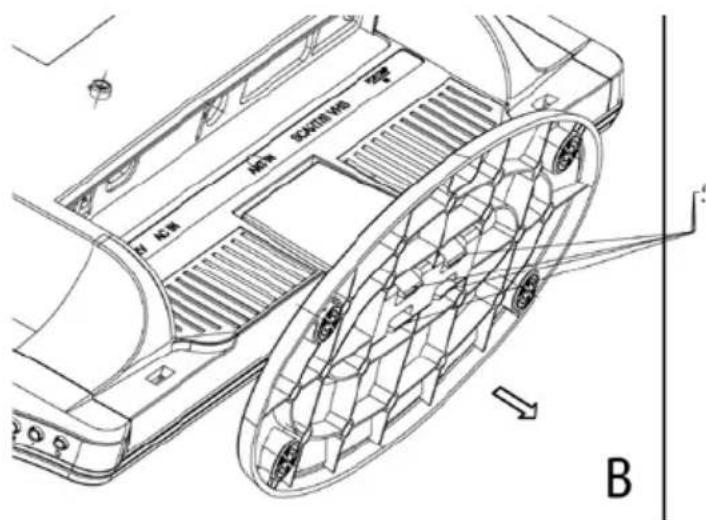

12 Demontage des Gerätefußes ....31

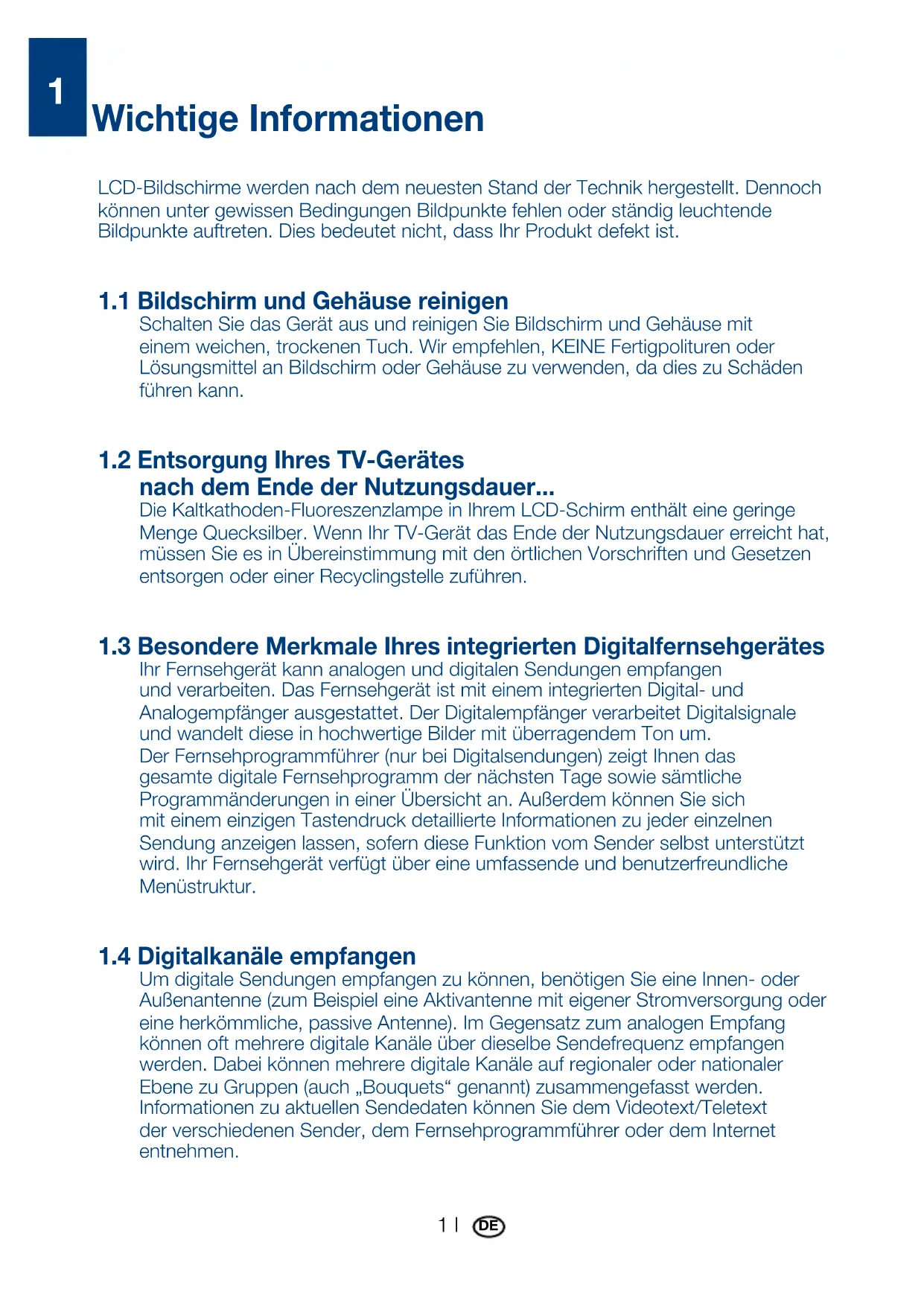

Wichtige Informationen

LCD-Bildschirme werden nach dem neuesten Stand der Technik hergestellt. Dennoch können unter gewissen Bedingungen Bildpunkte fehlen oder ständig leuchtende Bildpunkte auftreten. Dies bedeutet nicht, dass Ihr Produkt defekt ist.

1.1 Bildschirm und Gehäuse reinigen

Schalten Sie das Gerät aus und reinigen Sie Bildschirm und Gehäuse mit einem weichen, trockenen Tuch. Wir empfehlen, KEINE Fertigpolituren oder Lösungsmittel an Bildschirm oder Gehäuse zu verwenden, da dies zu Schäden führen kann.

1.2 Entsorgung Ihres TV-Gerätes nach dem Ende der Nutzungsdauer...

Die Kaltkathoden-Fluoreszenzlampe in Ihrem LCD-Schirm enthält eine geringe Menge Quecksilber. Wenn Ihr TV-Gerät das Ende der Nutzungsdauer erreicht hat, müssen Sie es in Übereinstimmung mit den örtlichen Vorschriften und Gesetzen entsorgen oder einer Recyclingstelle zuführen.

1.3 Besondere Merkmale Ihres integrierten Digitalfernsehgerätes

Ihr Fernsehgerät kann analogen und digitalen Sendungen empfangen und verarbeiten. Das Fernsehgerät ist mit einem integrierten Digital- und Analogempfänger ausgestattet. Der Digitalempfänger verarbeitet Digitalsignale und wandelt diese in hochwertige Bilder mit überragendem Ton um. Der Fernsehprogrammführer (nur bei Digitalsendungen) zeigt Ihnen das gesamte digitale Fernsehprogramm der nächsten Tage sowie sämtliche Programmänderungen in einer Übersicht an. Außerdem können Sie sich mit einem einzigen Tastendruck detaillierte Informationen zu jeder einzelnen Sendung anzeigen lassen, sofern diese Funktion vom Sender selbst unterstützt wird. Ihr Fernsehgerät verfügt über eine umfassende und benutzerfreundliche Menüstruktur.

1.4 Digitalkanäle empfangen

Um digitale Sendungen empfangen zu können, benötigen Sie eine Innen- oder Außenantenne (zum Beispiel eine Aktivantenne mit eigener Stromversorgung oder eine herkömmliche, passive Antenne). Im Gegensatz zum analogen Empfang können oft mehrere digitale Kanäle über dieselbe Sendefrequenz empfangen werden. Dabei können mehrere digitale Kanäle auf regionaler oder nationaler Ebene zu Gruppen (auch „Bouquets“ genannt) zusammengefasst werden. Informationen zu aktuellen Sendedaten können Sie dem Videotext/Teletext der verschiedenen Sender, dem Fernsehprogrammführer oder dem Internet entnehmen.

Die Funktionen Ihres neuen Fernsehgerätes

2

Wir möchten Ihnen mit diesem Produkt, das in modernen Produktionsstätten nach strengsten Qualitätsmaßstäben hergestellt wurde, eine optimale Leistung bieten. Daher bitten wir Sie, diese Anleitung sorgfältig zu lesen, bevor Sie das Gerät verwenden, und sie auch zum zukünftigen Nachschlagen aufzubewahren.

2.1 Sonderfunktionen

• HDMI-Anschluss
• HD-Ready
• HDCP-Funktion
• Scart-Anschluss
  • Audio/Video-Eingänge (Cinch)
  • PC-Anschluss
• Component-Anschluss über VGA
  • S-VHS-Anschluss über Scart
  • Niedriger Energieverbrauch
• Kabeltauglich
• Automatische Abschaltfunktion, programmierbar zwischen 15 und 120 Minuten
• Teletext, 10 Seiten
• Fasttext
  • Digitaler Videotext

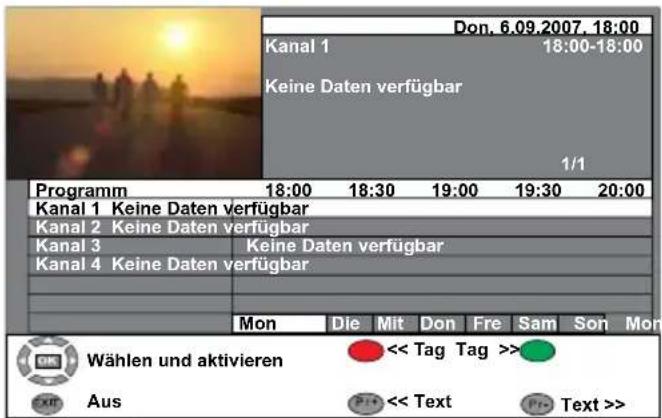

  • EPG (Elektronischer Programmführer)
• Cl-Steckplatz
• OAD (Firmwareaktualisierung über Antenne)
  • 4 digitale Favoritenkanallisten
  • Automatische Suche nach neuen Kanälen
• Funktion zur Schärfenverbesserung von Farbübergängen (CTI)
• Verbesserte Schärfe und Bildauflösung bei Schwarz-Weiß-Übergängen (LTI)
• Klares Bild durch digitales Kammfilter
  • DNR-Rauschreduktion
  • Manuelle Feinabstimmung
  • 100 Analog-Programmspeicher
  • 1000 Digital-Programmspeicher
• Rückkehr zum zuletzt geschauten Programm mit einem Tastendruck (SWAP)
  • Infrarotfernbedienung mit allen Funktionen
  • NTSC-Darstellung über Scart-Eingang
• Einfache Bedienung durch modernes Menüsystem
• Mehrsprachiges Menü
• Tastensperre
• Bildformate: 4:3, 16:9, 14:9 Untertitel, Letterbox, automatisches Bildformat
  • Automatische Sendererkennung durch WSS-Funktion
• Umbenennen, Löschen, Überspringen und Verschieben von Programmen
  • Betrieb mit 230 V Netzspannung

HDMI HD ready Scart VGA CI Slot 100 Analog Program 1000 Digital Program

HDMI, das HDMI-Logo sowie High-Definition Multimedia Interface sind Handelsmarken oder geschützte Handelsmarken der HDMI Licensing LLC.

Wichtige Sicherheitshinweise

3

Dieses Symbol soll den Anwender auf gefährliche Spannungen im Inneren des Produktgehäuses hinweisen, die zu bedrohlichen Stromschlägen führen können. Dieses Symbol soll den Anwender auf wichtige Bedien- und Wartungshinweise aufmerksam machen, die mit dem Gerät geliefert wurden.

1 Bitte lesen Sie die Bedienungsanleitung aufmerksam durch, bevor Sie das Gerät zum ersten Mal benutzen.

2 Bitte halten Sie sich an sämtliche Anweisungen der Bedienungsanleitung.

3 Bitte beachten Sie sämtliche Warnungen.

4 Vergewissern Sie sich, dass sämtliche elektrischen Verbindungen (einschließlich Verlängerungskabeln und Verbindungen zwischen den einzelnen Geräten) ordnungsgemäß und im Einklang mit den Anweisungen des Herstellers angeschlossen sind. Schalten Sie das Gerät ab und ziehen Sie den Netzstecker, bevor Sie Anschlüsse herstellen oder ändern.

5 Bitte wenden Sie sich an die Hotline (siehe Garantiehinweise am Ende dieser Anlei tung), wenn Sie Fragen zur Installation, zum Betrieb oder zur Sicherheit des Produkts haben.

6 Behandeln Sie die Glasflächen und Abdeckungen des Gerätes vorsichtig. Das Glas des Bildschirms kann brechen, durch Scherben können ernsthafte Verletzungen verursacht werden.

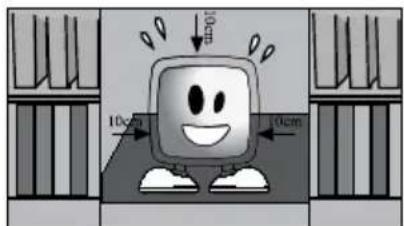

7 Halten Sie um das Fernsehgerät mindestens 10 cm Abstand ein, um eine ausreichende Luftzirkulation zu gewährleisten. Damit vermeiden Sie, dass sich das Fernsehgerät überhitzt und dadurch beschädigt wird.

• Die Verwendung des Gerätes an staubigen Stellen sollte ebenfalls vermieden werden.

- Blockieren Sie niemals Öffnungen des Gerätes, indem Sie das Fernsehgerät auf Betten, Sofas, Kissen oder ähnlichen Untergründen aufstellen.

- Stellen Sie das Fernsehgerät niemals an geschlossenen Stellen wie Bücherregalen oder Schränken auf, sofern keine ausreichende Belüftung gewährleistet ist.

8 Blockieren Sie niemals die Ventilationsöffnungen des Gerätes mit Gegenständen wie Zeitungen, Tischtüchern, Vorhängen, etc. Überhitzung kann eine Beschädigung oder Kürzung der Lebenserwartung des Gerätes zur Folge haben.

9 Ihr Fernsehgerät kann beschädigt werden, wenn Sie es im direkten Sonnenlicht oder in der Nähe einer Heizung aufstellen. Bitte nutzen Sie das Produkt nicht an sehr heißen oder feuchten Orten und nicht an Stellen, an denen die Temperatur unter 5 °C abfallen kann. Stellen Sie niemals heiße Gegenstände mit offenen Flammen wie Kerzen

oder Nachtlichter auf oder in der Nähe des Gerätes ab. Hohe Temperaturen können zum Schmelzen der Kunststoffteile führen und Brände verursachen.

10 Benutzen Sie Elektrogeräte niemals in der Nähe von Wasser oder anderen Flüssigkeiten. Wenn Elektrogeräte beispielsweise in der Nähe von Badewannen, Waschbecken, Spülen, Schwimmbecken oder in feuchten Kellern genutzt werden, besteht Brand- und Stromschlaggefahr.

- Lassen Sie Ihr Fernsehgerät niemals feucht werden. Lassen Sie niemals Flüssigkeiten auf das Fernsehgerät gelangen. Benutzen Sie das Fernsehgerät nicht, falls feste oder flüssige Fremdkörper in das Gerät eingedrungen sind. Dies kann zu Stromschlägen und zu Beschädigungen des Fernsehgerätes führen. Lassen Sie das Gerät unverzüglich von einer Fachkraft überprüfen.

- Halten Sie das Fernsehgerät von sämtlichen offenen Lichtquellen (z. B. Kerzen) fern; ansonsten besteht Brandgefahr.

11 Stellen Sie keine hohe Lautstärke ein, wenn Sie Kopfhörer benutzen; dies kann zu bleibenden Hörschäden führen.

12 Betreiben Sie Ihr Fernsehgerät nur mit 230 V, 50 Hz. Verwenden Sie das mit dem Produkt gelieferte Netzkabel. Sofern Ihr Fernsehgerät geerdet ist (Klasse I) muss es unbedingt an eine geerdete Schutzkontaktsteckdose angeschlossen werden.

• Die Steckdose, in die Netzstecker oder Netzteil eingesteckt werden, muss jederzeit frei zugänglich bleiben.

- Zur Trennung des Gerätes von der Stromversorgung schalten Sie das Gerät zunächst mit der Ein-/Austaste aus und ziehen dann den Netzstecker.

Hinweis 1: Wenn Sie Ihr Fernsehgerät über einen Zigarettenanzünderadapter im Auto benutzen möchten, verwenden Sie bitte das mitgelieferte Kabel. Durch die Verwendung anderer Kabel kann Ihr Gerät beschädigt werden.

Hinweis 2: Wenn Ihr Gerät mit einem Netzteil arbeitet, achten Sie darauf, ausschließlich das Netzteil zu verwenden, das mit dem Produkt geliefert wurde. Nutzen Sie keine beschädigten Steckdosen. Sorgen Sie dafür, dass der Stecker komplett in die Steckdose eingesteckt wird. Ein loser Stecker kann Brände durch Funkenüberschläge verursachen. Lassen Sie defekte Steckdosen durch einen Elektriker austauschen.

13 Achten Sie darauf, dass nichts auf das Netzkabel gestellt und auch nicht auf das Netzkabel getreten werden kann, und dass es - insbesondere am Stecker und am Austrittspunkt aus dem Gerät - nicht geknickt wird.

14 Verwenden Sie ausschließlich vom Hersteller empfohlene Zusatz- und Zubehörteile.

15 Benutzen Sie das Produkt nur mit Wagen, Aufstellern, Stativen, Halterungen oder Ständern, die vom Hersteller empfohlen werden oder mit dem Produkt geliefert wurden. Wenn Sie einen Wagen nutzen, achten Sie darauf, dass dieser beim Bewegen des Gerätes nicht umkippt; es besteht Verletzungsgefahr. Das Gerät muss gemäß der Installationsanweisungen auf dem Boden oder an der Wand befestigt werden, damit es nicht zu Beschädigungen kommt. Stellen Sie das Gerät niemals auf eine unebene Oberfläche.

16 Ziehen Sie den Netzstecker, wenn ein Gewitter aufzieht oder wenn Sie das Gerät längere Zeit nicht benutzen.

17 Zur Wartung wenden Sie sich grundsätzlich an eine autorisierte Fachkraft.

Versuchen Sie niemals, das Gerät selbst zu reparieren. Das Öffnen des Gehäuses kann gefährliche Spannungen freilegen und andere gefährliche Situationen schaffen. Das Gerät muss repariert werden, wenn Schäden am Netzstecker oder Netzkabel auftreten, wenn Wasser/sonstige Flüssigkeiten oder Fremdkörper in das Gerät eingedrungen sind, das Gerät Feuchtigkeit ausgesetzt wurde, sich nicht normal bedienen läß oder fallen gelassen wurde.

18 Reinigen Sie das Gehäuse des Fernsehgerätes mit einem weichen, trockenen Tuch. Wischen Sie Staub mit einem weichen Tuch vorsichtig vom Bildschirm ab. Hartnäckige Verschmutzungen können Sie mit einem Tuch entfernen, das Sie leicht mit handwarmem Wasser angefeuchtet und mit etwas milder Seife versehen haben.

Benutzen Sie niemals Lösungsmittel wie Verdünnung oder Benzin zur Reinigung. Ziehen Sie vor dem Reinigen des Fernsehgerätes grundsätzlich den Netzstecker. Andernfalls besteht Stromschlaggefahr.

19 Werfen Sie Batterien nicht ins Feuer.

- Schließen Sie Batterien nicht kurz, zerlegen Sie diese nicht, erhitzen Sie keine Batterien. Beim falschen Austausch von Batterien besteht Explosionsgefahr. Tauschen Sie Batterien nur gegen frische Batterien vom selben oder gleichwertigen Typ aus.

20 Entsorgung von erschöpften Batterien: Entsorgen Sie erschöpfte Batterien gemäß den lokalen Bestimmungen und Richtlinien zum Schutz unserer Umwelt.

21 Entsorgen Sie das Fernsehgerät nicht mit dem regulären Hausmüll. Beachten Sie die örtlichen Gesetze und Richtlinien zur Entsorgung.

Hinweis 1: Dies ist ein Produkt der Klasse A. Im Betrieb kann dieses Gerät Funkstörungen verursachen. In diesem Fall muss der Benutzer unter Umständen für Abhilfe sorgen. Bitte wenden Sie sich an Ihren Fachhändler.

Hinweis 2: Elektromagnetische Felder können vorübergehend zu Leistungseinschränkungen führen. Diese lassen sich als Rauschen im Bild erkennen.

Hinweis 3: Ziehen Sie die Verbindungsschrauben zur Wandhalterung mit maximal 1 Nm (10 kgfcm) an.

Hinweis 4: Ihr Fernsehgerät arbeitet mit 220 V Wechselspannung oder mit 12 V Gleichspannung. Schließen Sie jedoch nicht 220 V Wechselspannung und 12 V Gleichspannung gleichzeitig an das Gerät an. Andernfalls kann Ihr Fernsehgerät beschädigt werden.

Hinweis 5: Verwenden Sie keine Stromversorgung, die andere Spannungen als 12 V Gleichspannung liefert, wenn Sie das Fernsehgerät

mit dem Gleichspannungsadapter oder mit der Fahrzeugbatterie betreiben. Mindestbelastbarkeit der 12 V-Stromversorgung: 40-cm-Geräte: 3 A. 48-cm-Geräte: 4 A. 55-cm-Geräte: 5 A.

Hinweis 6: Wenn Sie Ihr Fernsehgerät in einem Fahrzeug bei nicht laufendem Motor betreiben, achten Sie darauf, das Fernsehgerät nicht zu lange zu nutzen; die Fahrzeugbatterie kann erschöpfen.

Hinweis 7:

Werden Standbilder über einen Zeitraum von mehr als 2 Stunden ununterbrochen wiedergegeben, kann dies dazu führen, dass die Konturen der länger angezeigten Inhalte auf dem Bildschirm sichtbar bleiben, d.h. permanente Nachbilder auf dem Bildschirm verbleiben. Das Gleiche gilt, wenn über einen Zeitraum von mehr als 2 Stunden

• ein unveräderter Hintergrund
- Logos, Videospiele, Computerbilder, Teletext
- ein nicht bildschirmfüllendes Format (z.B. 4:3-Formate) wiedergegeben werden.

Hinweis:

Dieses Gerät ist nicht für eine längerfristige Wiedergabe von Standbildern, einschließlich Logos, Videospielen, Computerbilder, Teletext und nicht bildschirrmfüllenden Formaten erzeugte, permanente Nachbilder können nicht mehr rückgängig gemacht werden. Sie stellen kein Betriebsfehler dar und sind nicht durch die Herstellergarantie gedeckt.

Start

Nehmen Sie das Fernsehgerät vorsichtig aus der Verpackung. Sie können die Verpackung zur zukünftigen Verwendung (z. B. zum späteren Transport) aufbewahren.

Lieferumfang

Netzkabel

Fernbedienung

2 Batterien

Hinweis: Scart-, VGA und Cinch-Kabel werden nicht mitgeliefert.

4.1 Antennenanschluss

Wenn Sie ein 75-Ohm-Koaxialkabel (rundes Kabel) als Antennenkabel verwenden, können Sie den Antennenstecker direkt in den Antenneneingang am TV-Gerät einstecken. Motorfahrzeuge, Strom- und Telekommunikationsleitungen können den Empfang über Antenne stören. Installieren Sie die Antenne daher so, dass sie von diesen Einflüssen sowie von Metalloberflächen entfernt platziert wird und sich nicht bewegen kann. Verwenden Sie ein möglichst kurzes Antennenkabel, wickeln Sie das Kabel nicht auf. Sorgen Sie dafür, dass es nicht gequetscht oder eingeklemmt wird, wenn Sie es durch Fenster oder Türen verlegen. Antenne und Kabel können durch natürliche Einflüsse wie Regen, Wind, Rauch und Feuchtigkeit mit der Zeit beeinträchtigt werden. Überprüfen Sie daher regelmäßig die Antenne und alle damit verbundenen Komponenten.

4.2 Einschalten des Gerätes und erstes Einschalten

1. Stecken Sie das Netzkabel oder den Adapter in den jeweils passenden Netzanschluss an der Rückseite des LCD-Fernsehgerätes ein.

2. Verbinden Sie das mitgelieferte Netzabel oder den Adapter mit einer Steckdose.

Hinweis 1: Ihr Fernsehgerät schaltet nach fünf Minuten in den Standby-Modus um, wenn es kein Antennensignal empfängt.

1. Zum Einschalten des Fernsehgerätes können Sie auch eine beliebige Zifferntaste oder die Tasten an der P+ / P- Fernbedienung verwenden.

Hinweis: Wenn Sie Ihr Fernsehgerät längere Zeit nicht benutzen, ziehen Sie den Netzstecker aus der Steckdose.

Erstes Einschalten und erste Einstellungen

Zur Inbetriebnahme des Fernsehgerätes lesen Sie bitte die Abschnitte zur Bedienung und zum Einstellen der Kanäle.

4.3 Batterien

Öffnen Sie die Batteriefachabdeckung und vergewissern Sie sich, dass die Batterien richtig herum eingelegt sind. Verwenden Sie für diese Fernbedienung die passenden Batterien: UM-4, IEC R03 oder AAA mit jeweils 1,5 V Spannung sind geeignet. Werfen Sie Ihre alten Batterien nicht ins Feuer; entsorgen Sie sie bei entsprechenden Sammelstellen. Verwenden Sie niemals alte Batterien zusammen mit neuen, verwenden Sie keine unterschiedlichen Batteriesorten gleichzeitig. Die Leistung der Fernbedienung lässt nach, wenn Sie sich mehr als 8 Meter vom Fernsehgerät entfernen oder die Fernbedienung in einem Winkel von mehr als 30 Grad auf das Gerät richten.

Ihr neues Fernsehgerät

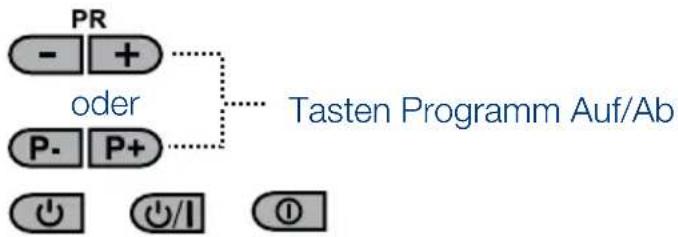

5.1 TV-Bedienfeld

PR - + ..... oder.... Tasten Programm Auf/Ab P- P+ ● ● / I ●

Power- / Standby-Taste

Menü-/Quelle-Taste

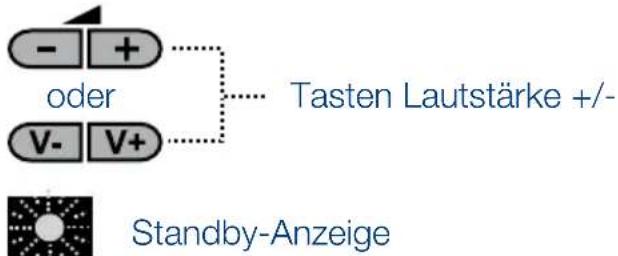

- + .... Tasten Lautstärke +/- oder V- V+ .... Standby-Anzeige

Helles Leuchten: TV ist im Standbymodus Schwaches Leuchten: TV ist eingeschaltet Kein Leuchten: Netzkabel nicht angeschlossen.

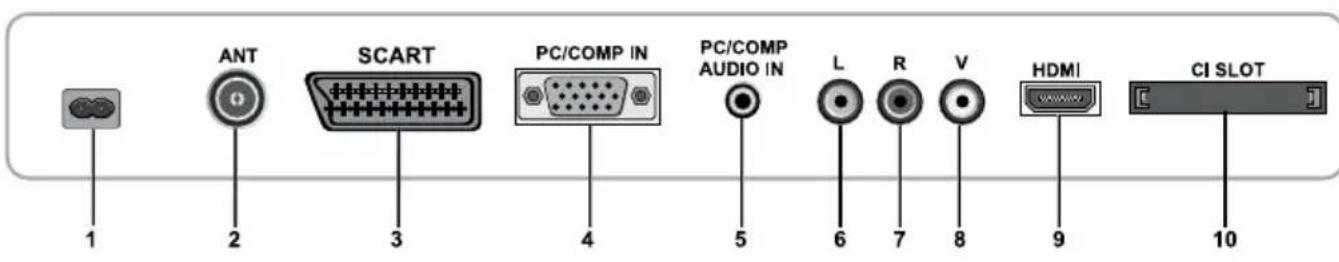

5.2 Externe Verbindungen

ANT SCART PC/COMP IN PC/COMP AUDIO IN L R V HDMI CI SLOT

1: Stromanschluss
2: Antenneneingang
3: SCART-Eingang
4: VGA-Eingang (PC/YPbPr-Anschluss)
5: PC/YPbPr-Audioeingang

6: Audioeingang L
7: Audioeingang R
8: Videoeingang
9: HDMI-Eingang
10: Cl-Steckplatz

Wichtiger Hinweis: Der Gleichspannungseingang kann nur bei Modellen mit Adapter genutzt werden.

Hinweis 1: RGB bietet die beste Bildqualität über Scart.

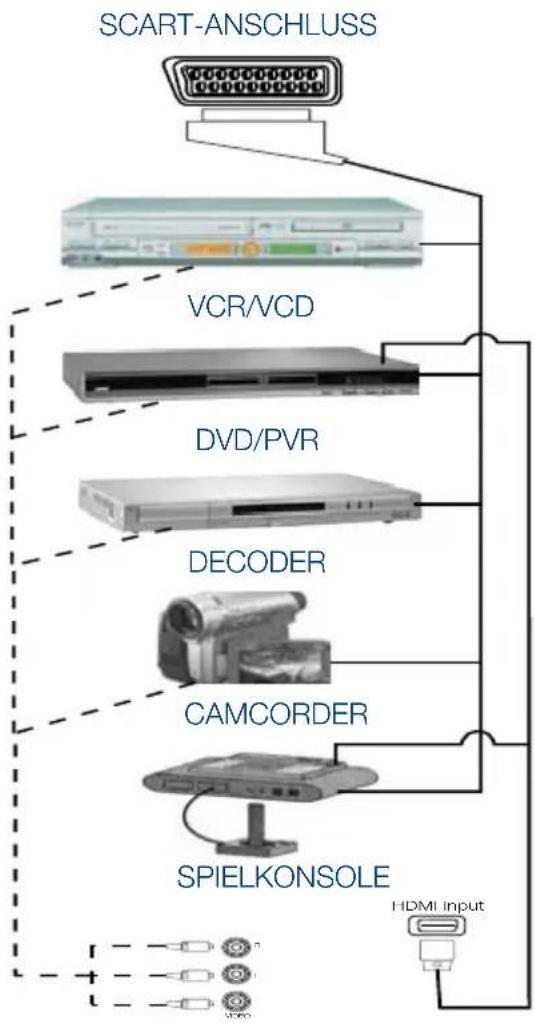

Hinweis 2: Die obigen Abbildungen zum Anschluss externer Geräte dienen lediglich der Veranschaulichung. Reihenfolge und Platzierung können individuell abweichen.

Mögliche externe Verbindungen Ihres Gerätes können Sie in der Tabelle mit technischen Daten auf Seite 30 in Erfahrung bringen.

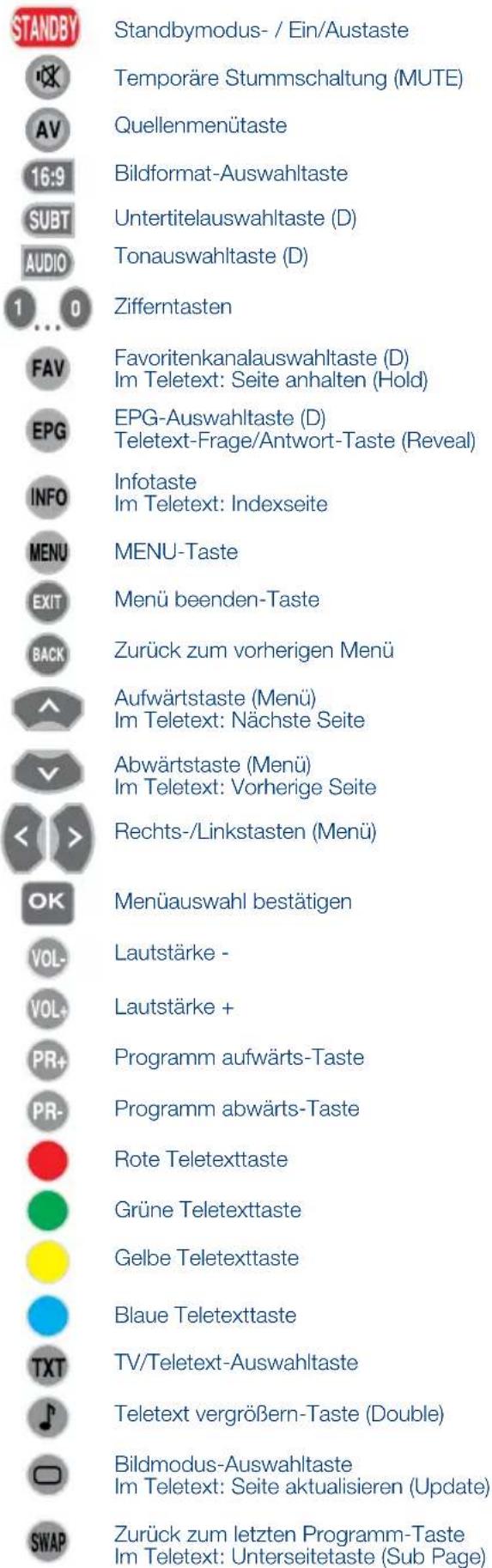

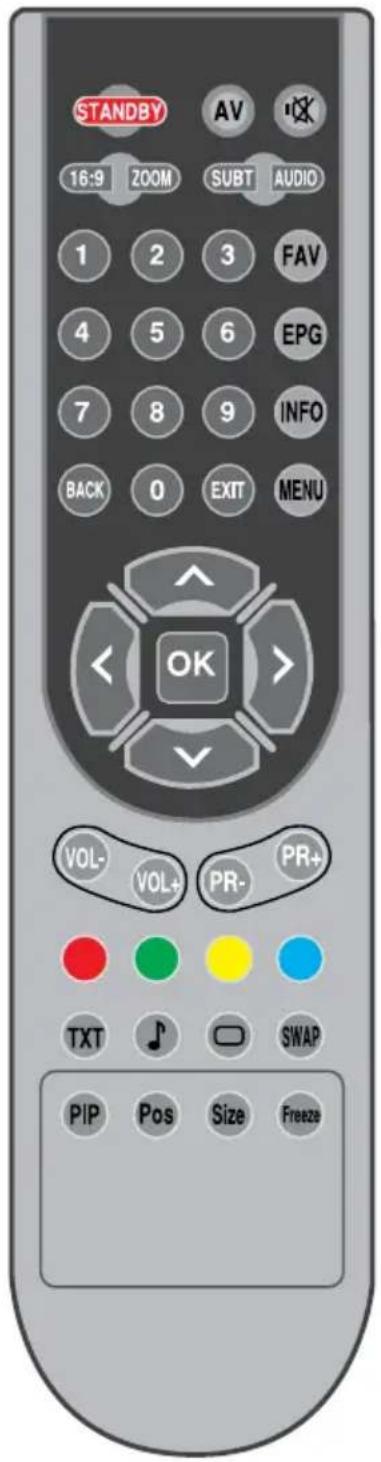

5.3 Fernbedienung

STANDBY 16:9 ZOOM AV SUBT AUDIO 1 2 3 FAV 4 5 6 EPG 7 8 9 INFO BACK 0 EXIT MENU OK VOL- VOL+ PR- PR+ TXT SWAP PIP Pos Size Freeze

(D): Nur Digitalmodus

STANDBY 10X AV 16:9 SUBT AUDIO 1 ... 0 FAV EPG INFO MENU EXIT BACK ^ ✓ < | >> OK VOL- VOL+ PR+ PR- Rote Teletexttaste Grüne Teletexttaste Gelbe Teletexttaste Blaue Teletexttaste TV/Teletext-Auswahltaste Teletext vergrößern-Taste (Double) Bildmodus-Auswahltaste Im Teletext: Seite aktualisieren (Update) Zurück zum letzten Programm-Taste Im Teletext: Unterseitetaste (Sub Page)

Einstellungen beim ersten Einschalten

6.1 TV-Bedienelemente

6.1.1 Vorübergehend ein-/ausschalten (Standby)

Wenn Sie die rote Standby-Taste oben rechts an der Fernbedienung bei eingeschaltetem Fernsehgerät drücken, werden Ton und Bild abgeschaltet. Im Standbmodus leuchtet die Betriebsanzeige Ihres Fernsehgerätes heller. Zum Wiedereinschalten Ihres Fernsehgerätes drücken Sie eine der Zifferntasten oder die Tasten PR+/PR-.

Achtung! Wenn Sie Ihr Fernsehgerät längere Zeit nicht benutzen, ziehen Sie den Netzstecker aus der Steckdose.

6.1.2 Programmauswahl

Mit den Tasten P-/P+ am Fernsehgerät selbst oder an der Fernbedienung können Sie die Programme nach oben und unten durchschalten. Mit den Zifferntasten können Sie jede beliebige Programmnummer eingeben. Wenn Sie beispielsweise die Programmnummer 12 auswählen möchten, drücken Sie die Zifferntasten 1 und 2 an der Fernbedienung. Sie können die Programm auch über die Programmbelegung (Programmtabelle) auswählen. Digitale und analoge Programmtabellen finden Sie auf den Seiten 12 und 18.

6.1.3 Digitalmodus, Analogmodus und AV-Modus auswählen

Drücken Sie die AV-Taste Ihrer Fernbedienung. Das Quelle-Menü wird angezeigt. Wählen Sie DIGITAL-TV, ANALOG-TV oder

den gewünschten AV-Modus mit den Aufwärts-/Abwärtstasten, bestätigen Sie Ihre Auswahl mit der OK-Taste; das Fernsehgerät schaltet auf die gewünschte Quelle um.

6.1.4 Ton vorübergehend stummschalten (MUTE)

Um den Ton Ihres Fernsehgerätes vorübergehend stumm zu schalten, drücken Sie die MUTE-Taste an der Fernbedienung. Das Stummschaltungssymbol wird am Bildschirm angezeigt. Wenn Sie dieselbe Taste noch einmal drücken, wird der Ton wieder ausgegeben. Wenn Sie bei stummgeschaltetem Ton die Taste VOL+ drücken, wird die Stummschaltung aufgehoben, gleichzeitig wird die Lautstärke erhöht.

6.1.5 Zurück zum zuletzt geschauten Programm (SWAP)

Mit dieser Funktion können Sie zwischen dem aktuellen Programm und dem zuletzt geschauten Programm hin und her schalten. Wenn Sie beispielsweise Programm 1 schauen und dann zu Programm 11 umschalten, wird beim anschließenden Drücken der Taste SWAP wieder das Programm 1 eingestellt. Und wenn Sie die SWAP-Taste noch einmal drücken, wird wieder zu Programm 11 umgeschaltet.

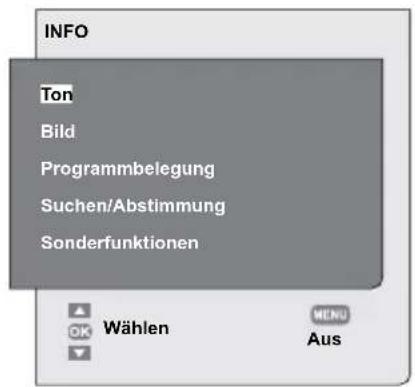

6.1.6 Hauptmenü

Drücken Sie die MENU-Taste. Das Menü mit sämtlichen Einstellungsmenüs wird auf dem Bildschirm angezeigt. Mit den Aufwärts-/Abwärtstasten bewegen Sie sich durch die Menütitel, mit der OK-Taste wählen Sie das gewünschte Menü aus. Wenn Sie ein Menü verlassen oder aus einem Untermenü zum nächst höheren Menü zurückkehren möchten, können Sie jederzeit die MENU-Taste drücken.

INFO Ton Bild Programmelegung Suchen/Abstimmung Sonderfunktionen Wählen MENU Aus

6.2 Fernsehgerät einschalten und Kanäle einrichten

Wenn Sie das Fernsehgrät zum ersten Mal einschalten, wird das Sonderfunktionen-Menü angezeigt. Wählen Sie die gewünschte Sprache mit den Links-/Rechtstasten aus dem Sprache-Menü. Wenn Sie eine Aktivantenne benutzen, wählen Sie im Aktivantennenmenü die Option Öffnen mit den Links-/Rechtstasten und drücken die OK-Taste. Das Menü Länderauswahl wird angezeigt. Wählen Sie das gewünschte Land mit den Aufwärts-/Abwärts- und Links-/Rechtstasten aus, starten die die automatische Programmierung anschließend mit der OK-Taste. Automatische Suche wird angezeigt, Digitalkanäle werden gesucht und im Speicher abgelegt. Nach dem Abschluss der Suche

können Sie im Menü ablesen, wie viele TV-, Radio- und Datenkanäle gefunden und gespeichert wurden. Nach Abschluss der Suche nach Digitalkanälen können Sie mit der gelben Taste nach Analogkanälen suchen und diese automatisch im Speicher ablegen. Mit der EXIT Taste beenden Sie die Suche, ohne nach Analogkanälen suchen zu lassen.

6.3 Digitalkanäle abstimmen

Sie können Digitalprogramme automatisch einstellen lassen oder manuell abstimmen und speichern.

6.3.1 Kanäle automatisch abstimmen und speichern

AV AL V OK MENU V OK

Drücken Sie die AV-Taste an der Fernbedienung, wählen Sie im Quelle-Menü das Register Digital mit den Aufwärts-/Abwärtstasten aus, bestätigen Sie Ihre Auswahl mit der OK-Taste. Ihr Fernsehgerät schaltet in den Digitalmodus um. Drücken Sie die MENU-Taste; das Hauptmenü wird angezeigt. Mit der Abwärtstaste wählen Sie Suchen/Abstimmung, anschließend bestätigen Sie Ihre Auswahl mit der OK-Taste. Das Suchen/Abstimmung-Menü wird angezeigt.

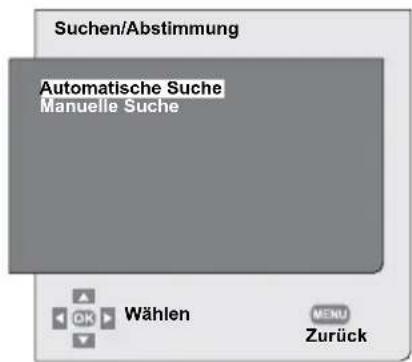

Suchen/Abstimmung Automatische Suche Manuelle Suche Wählen MENU Zurück

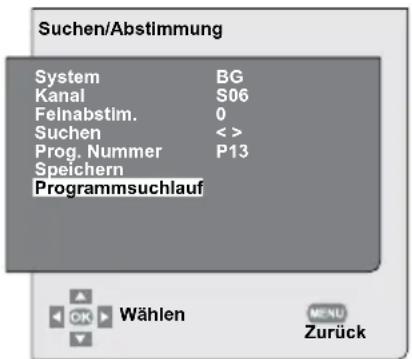

Wählen Sie das Register Programmsuchlauf, bestätigen Sie mit der OK-Taste. Das Länderauswahl-Menü wird angezeigt.

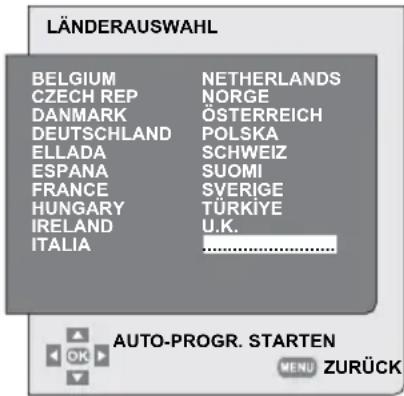

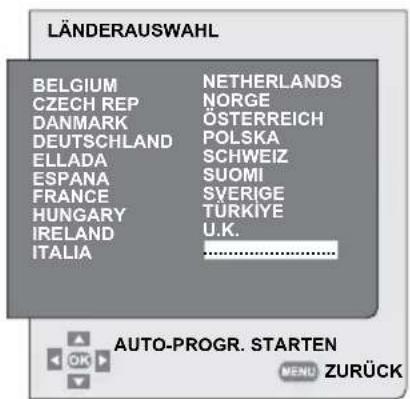

LÄNDERAUSWAHL BELGIUM NETHERLANDS CZECH REP NORGE DANMARK ÖSTERREICH DEUTSCHLAND POLSKA ELLADA SCHWEIZ ESPANA SUOMI FRANCE SVERIGE HUNGARY TÜRKİYE IRELAND U.K. ITALIA AUTOPROGR. STARTEN MENU ZURÜCK

Wählen Sie das gewünschte Land mit den Aufwärts-/Abwärts- und Links-/Rechtstasten aus, starten die die automatische Programmierung anschließend mit der OK-Taste. Das Menü Automatische Suche wird angezeigt.

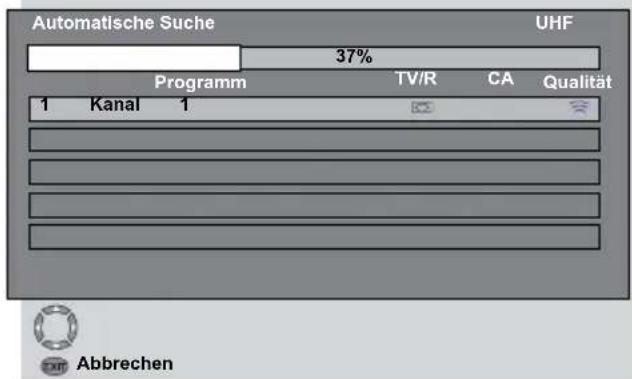

Automatische Suche 37% UHF Programm TV/R CA Qualität 1 Kanal 1

Hier werden Digitalkanäle gesucht und im Speicher abgelegt. Mit der EXIT-Taste können Sie den Programmsuchlauf jederzeit abbrechen.

6.3.2 Kanäle manuell abstimmen und speichern

Im Digitalmodus: Drücken Sie die MENU-Taste; das Hauptmenü wird angezeigt. Mit der Abwärtstaste wählen Sie Suchen/Abstimmung, anschließend bestätigen Sie Ihre Auswahl mit der OK-Taste. Das Suchen/Abstimmung-Menü wird angezeigt. Wählen Sie das Register Manuelle Suche, bestätigen Sie mit der OK-Taste. Das Menü Manuelle Suche wird angezeigt.

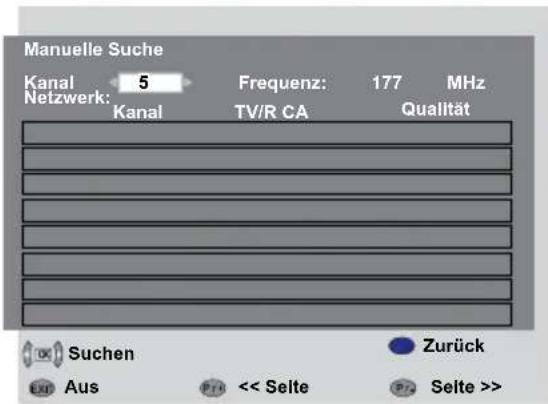

Manuelle Suche Kanal 5 Frequenz: 177 MHz Netzwerk: Kanal TV/R CA Qualität Suchen Zurück Aus << Selte Seite >>

Sie starten die Suche, indem Sie die gewünschte Kanalnummer mit den Zifferntasten der Fernbedienung eingeben. Mit den Rechts/Linkstasten können Sie auch eine Manuelle Suche starten. Gefundene Kanäle werden in einer Liste angezeigt. Zum Speichern drücken Sie die gelbe Taste. Mit der blauen Taste kehren Sie zum vorherigen Menü zurück, mit der Exit-Taste verlassen Sie das Menü.

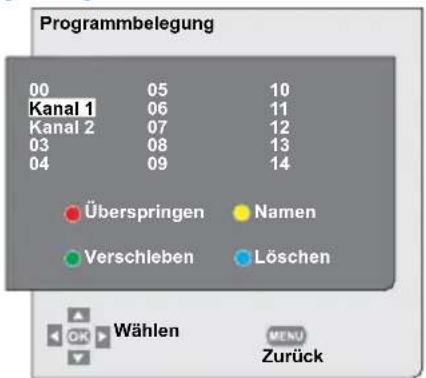

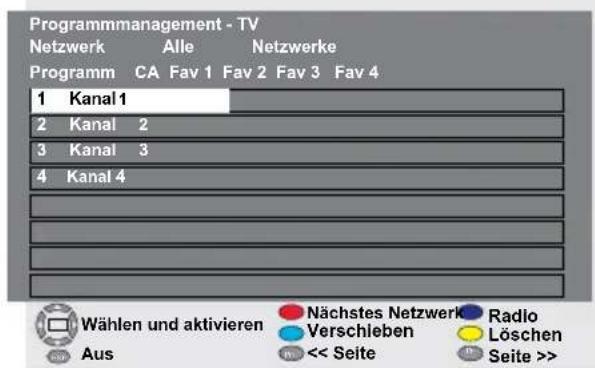

6.3.3 Programmbelegung (Programmtabelle)

In der Programmbelegung werden gespeicherte Kanäle in einer Liste angezeigt. Hier können Sie zwischen TV- und Radiokanälen umschalten oder Favoritenlisten mit TV- und Radiokanälen nach Wunsch anlegen.

Wählen Sie mit den Aufwärts-/Abwärtstasten den Menüpunkt Programmbelegung im Hauptmenü aus; die Programmtabelle wird angezeigt. Drücken Sie anschließend die OK-Taste zur Bestätigung. Das Programmmanagement - TV-Menü wird angezeigt.

6.3.3.1 TV-, Radio- und Datenkanallisten anzeigen, Kanäle auswählen

Bei geöffnetem Programmmanagement-Menü werden sämtliche gespeicherten TV-Kanäle in einer Liste angezeigt. Mit den Aufwärts-/Abwärtstasten können Sie sich zwischen den einzelnen Kanälen bewegen; wenn Sie die OK-Taste drücken, können Sie jeden beliebigen Kanal direkt auswählen. Mit der blauen Fernbedienungstaste können Sie im Programmmanagement zwischen den Radiokanälen umschalten. Mit den Aufwärts-/Abwärtstasten können Sie sich zwischen den einzelnen Kanälen bewegen; wenn Sie die OK-Taste drücken, können Sie jeden beliebigen Kanal direkt auswählen. Durch erneutes Drücken der blauen Taste schalten Sie zu den Datenkanälen um.

6.3.3.2 Favoriten-Kanallisten anlegen

Sie können vier Favoriten-Kanallisten ganz nach Geschmack einrichten. Dazu wählen Sie innerhalb des Menüs Programmmanagement - TV den Kanal, den Sie der Favoritenliste hinzufügen möchten, mit den Aufwärts-/Abwärtstasten aus. Anschließend wählen Sie die Favoritenliste, in die der Kanal eingefügt werden soll, mit den Links-/Rechtstasten und bestätigen mit der OK-Taste. Eine Markierung wird zur Bestätigung neben der ergänzten Favoritenliste angezeigt. Einzelne Kanäle können in mehreren Favoritenlisten geführt werden. Um eine von Ihnen erstellte Favoriten-Kanalliste direkt (ohne Umweg über das Programmmanagement) auszuwählen, drücken Sie im Programmliste Menü die FAV-

Taste der Fernbedienung.

6.3.3.3 Gespeicherten Kanal verschieben

Wenn Sie einen gespeicherten Kanal zu einer anderen Kanalnummer verschieben möchten, wählen Sie im Programmmanagement-TV-Menü den gewünschten Kanal mit den Aufwärts-/Abwärtstasten aus und drücken anschließend die grüne Taste an der Fernbedienung. Oben rechts im Menü wird nun ein Feld angezeigt, in das Sie die neue Position des Kanals eingeben können. Geben Sie an, an welche Position der Kanal verschoben werden soll, drücken Sie die OK-Taste. Ein Bestätigungsmenü wird angezeigt. Wenn Sie die OK-Taste drücken, wird der Kanal an seine neue Position verschoben. Der Kanal mit der zuerst ausgewählten Programmnummer wird an die im zweiten Schritt ausgewählte Programmnummer verschoben, die Kanäle zwischen diesen Programmnummern rücken entsprechend auf.

6.3.3.4 Gespeicherten Kanal oder Kanalliste löschen

Wenn Sie einen gespeicherten Kanal aus Ihrer Liste löschen möchten, wählen Sie den zu löschenden Kanal im Programmmanagement-TV-Menü mit den Aufwärts-/Abwärtstasten aus und drücken anschließend die GELBE Taste an der Fernbedienung. Ein Löschmenü wird angezeigt. Mit der grünen Taste löschen Sie lediglich den ausgewählten Kanal, mit der roten Taste löschen Sie sämtliche Kanäle.

6.3.4 Elektronischer TV-Programmführer (EPG)

Wenn diese Funktion vom Sender unterstützt wird, bietet Ihnen der

elektronische TV-Programmführer allgemeine Informationen zu den Programmen (nur Digitalkanäle) der nächsten 8 Tage.

EPG

Zum Anzeigen des elektronischen TV-Programmführers drücken Sie die EPG-Taste an der Fernbedienung. Der elektronische Programmführer wird angezeigt.

Don. 6.09.2007.18:00 Kanal 1 18:00-18:00 Keine Daten verfügbar 1/1 Programm 18:00 18:30 19:00 19:30 20:00 Kanal 1 Keine Daten verfügbar Kanal 2 Keine Daten verfügbar Kanal 3 Keine Daten verfügbar Kanal 4 Keine Daten verfügbar Mon Die Mit Don Fre Sam Son Mon Wählen und aktivieren << Tag Tag >> Aus << Text Text >>

Mit den Aufwärts-/Abwärtstasten wählen Sie den gewünschten Kanal aus, mit den Links-/Rechtstasten bewegen Sie sich durch die Programmdaten. Detaillierte Informationen zum Programm werden oben rechts angezeigt. Mit den Tasten PR+/PR- bewegen Sie sich durch die Seiten mit detaillierten Informationen, mit der grünen Taste zeigen Sie das Programm des nächsten Tages an, mit der roten Taste können Sie sich das Programm vom Vortag anzeigen lassen.

Wichtiger Hinweis: Nicht alle Sender strahlen einen detaillierten Programmführer aus. Die meisten Sender bieten detaillierte Informationen zum täglichen Programm, verzichten jedoch auf weiterführende Angaben. Bei manchen Sendern kann es auch vorkommen, dass überhaupt keine Informationen ausgestrahlt werden.

6.3.5 Digitalfunktionen

Zum Anzeigen des Digitalfunktionen-Menüs wählen Sie mit den

Aufwärts-/Abwärtstasten das Register Sonderfunktionen aus dem Hauptmenü. Das Sonderfunktionen-Menü wird angezeigt.

Sonderfunktionen Sprache Englisch Ausschalttimer Aus Bedienfeldsperre Aus Digitale Funktionen Reset Aktivantenne Aus

Wählen Sie nun mit den Aufwärts-/Abwärtstasten die Option Digitalfunktionen aus dem Sonderfunktionen-Menü, bestätigen Sie mit der Links-/Rechtstasten. Das Digitalfunktionen-Menü wird angezeigt.

IDTV-Funktionen Spracheinstellungen Zeiteinstellungen Jugendschutz CA-Modul Signal-Info Softwareaktualisierung Version Kein CA-Modul 1.1.1 Wählen und öffnen Zurück Aus

Mit den Aufwärts-/Abwärtstasten können Sie nun die gewünschten Menüpunkte auswählen und entsprechende Einstellungen vornehmen.

6.3.5.1 Spracheinstellungen

Sie können Untertitel- und Audiosprache auswählen, sofern dies vom Sender eines digitalen Programms unterstützt wird. Wenn Sie keine bestimmte Auswahl treffen, wird automatisch eine vom Sender vorgegebenen Standardsprache ausgewählt.

Zur Auswahl der Sprache wählen Sie mit den Aufwärts-/Abwärtstasten die Optionen UT- und Videotextsprache, Untertitelsprache 2, Audiosprache oder Audiosprache 2 aus dem Spracheinstellungen-Menü, anschließend wählen Sie die gewünschte Sprache mit den Links-/Rechtstasten aus. Sie können die gewünschten Untertitel auch mit der SUBT-Taste der Fernbedienung auswählen; die gewünschte Audiosprache wählen Sie mit der AUDIO-Taste.

6.3.5.2 Zeiteinstellungen

Um Zeiteinstellungen vorzunehmen, wählen Sie das Register Zeiteinstellung mit den Aufwärts-/Abwärtstasten aus dem Zeiteinstellungen-Menü, anschließend treffen Sie Ihre Auswahl mit den Links-/Rechtstasten. Wenn Sie im Register Zeiteinstellung die Option Manuell wählen, werden die Register Zeitzone und Sommer-/Winterzeit aktiviert. Bei der Einstellung Automatisch werden diese Optionen deaktiviert.

6.3.5.3 Jugendschutz

Mit dieser Funktion können Sie die Anzeige bestimmter Programme unterbinden. Falls ein gesendetes Programm die Form Ihnen festgelegte Altersgrenze überschreitet, wird der Kanal nicht angezeigt, ein Bildschirm zur Kennworteingabe erscheint. Um das Programm anzeigen zu lassen, muss das richtige Kennwort eingegeben werden. Zum Öffnen der Jugendschutzeinstufung müssen Sie das bereits ab Werk voreingestellte Kennwort 0000 eingeben. Dieses Kennwort können Sie im Jugendschutz-Menü unter PIN ändern nach Wunsch anpassen. Sie legen die gewünschte Einschränkung

fest oder heben diese auf, indem Sie eine der Optionen Jugend, Erwachsene, Kinder oder Keine aus dem Jugendschutz-Register auswählen; dabei muss die Option Jugendschutz auf Ein eingestellt sein. Im Menü PIN ändern können Sie die PIN (das Kennwort) bei Bedarf ändern. Dazu rufen Sie das Menü PIN ändern auf, geben das aktuelle Kennwort ein und geben das neue Kennwort anschließend zweimal zur Bestätigung ein. Ihr Kennwort (die PIN) wird geändert.

6.3.5.4 CA-Modul

In diesem Menü legen Sie Einstellungen zum CI-Modul fest, das Sie mit Ihrem Fernsehgerät nutzen können. Dieses Menü lässt sich nur aufrufen, wenn ein CI-Modul installiert ist. Ansonsten wird Kein CI-Modul angezeigt.

6.3.5.5 Signal-Info

Dieses Menü informiert Sie über Kanal, Modulation, Qualität und Signalstärke des gerade eingestellten Kanals. Mit der blauen Taste kehren Sie zum vorherigen Menü zurück, mit der EXIT-Taste verlassen Sie das Menü.

6.3.5.6 Softwareaktualisierung

Mit dieser Funktion können Sie die Software Ihres Gerätes automatisch aktualisieren lassen. Dazu wählen Sie im Menü Auto-Aktual. die Option Ein mit den Links-/Rechstasten aus, wählen die Option Neue Software suchen und drücken die OK-Taste. Nun wird neue Software per OAD-Verfahren gesucht und - sofern vorhanden - installiert.

6.3.5.7 Version

Am Ende dieser Zeile werden Informationen zur aktuellen Version der Gerätesoftware angezeigt.

6.4 Analogkanäle abstimmen

Sie können Programm automatisch einstellen lassen oder die Programme manuell abstimmen und speichern.

6.4.1 Kanäle automatisch abstimmen und speichern

Hinweis: Wenn Ihr Fernsehgerät länger als 5 Minuten lang keine Antennensignale empfängt, schaltet es sich automatisch in den Standbymodus. Während der letzten Minute wird ein Countdownsymbol auf dem Bildschirm angezeigt.

Mit dem Programmsuchlauf Ihres Fernsehgerätes können Sie empfangbare Sender automatisch suchen und speichern lassen; die gefundenen Kanäle können Sie später über die Programmbelegung sortieren. Drücken Sie die MENU-Taste an der Fernbedienung. Mit der Abwärtstaste wählen Sie Suchen/Abstimmung, anschließend bestätigen Sie Ihre Auswahl mit der OK-Taste. Das Suchen/Abstimmung-Menü wird angezeigt.

Suchen/Abstimmung System BG Kanal S06 Felnabstim. 0 Suchen < > Prog. Nummer P13 Speichern Programmsuchlauf OK Wählen MENU Zurück

Im Suchen/Abstimmung-Menü wählen Sie das Register Prog. Nummer mit den Aufwärts-/Abwärtstasten und geben die Kanalnummer ein, die gesucht und gespeichert werden soll. Anschließend wählen Sie Programmsuchlauf mit den Aufwärts-/Abwärtstasten und drücken die OK-Taste.

Das Länderauswahl-Menü wird angezeigt.

LÄNDERASWAHL BELGIUM NETHERLANDS CZECH REP NORGE DANMARK ÖSTERREICH DEUTSCHLAND POLSKA ELLADA SCHWEIZ ESPANA SUOMI FRANCE SYERIGE HUNGARY TÜRKİYE IRELAND U.K. ITALIA .......... AUTO-PROGR. STARTEN MENU ZURÜCK

Im Länderauswahl-Menü wählen Sie das Land, dessen Sendungen Sie in erster Linie sehen möchten, mit den Oben-/Unten-/Links-/Rechtstasten aus und starten den Programmsuchlauf mit der OK-Taste. Die Kanäle werden automatisch gesucht, gefundene Kanäle werden ab dem Programm gespeichert, das Sie im Suchen/Abstimmung-Menü ausgewählt haben. Dazu wird das Programmsuchlauf-Menü angezeigt, eine Markierung zeigt den Fortschritt des Programmsuchlaufs an (siehe unten).

Um den Vorgang jederzeit zu stoppen, drücken Sie die MENU-Taste. Nach dem Abschluss des Programmsuchlaufs wird die Programmtabelle angezeigt; hier können Sie die gefundenen Kanäle bei Bedarf sortieren.

6.4.2 Kanäle manuell abstimmen und speichern

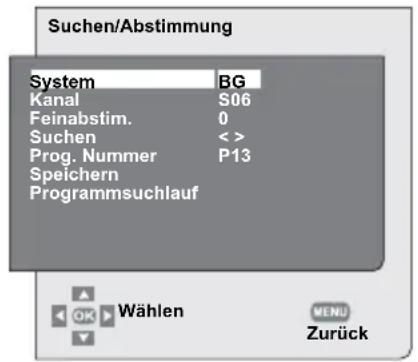

6.4.2.1 Wenn Ihnen die Kanalnummer bereits bekannt ist:

Drücken Sie die MENU-Taste. Wählen Sie im Hauptmenü das Menü Suchen/Abstimmung mit der Abwärtstaste aus, bestätigen

Sie Ihre Auswahl mit der OK-Taste. Das Suchen/Abstimmung-Menü wird angezeigt.

Suchen/Abstimmung System BG Kanal S06 Feinabstim. 0 Suchen <<> Prog. Nummer P13 Speichern Programmsuchlauf Wählen MENU Zurück

Wählen Sie das System, in dem gesucht werden soll, mit den Links-/Rechtstasten aus dem Systemmenü aus. Wählen Sie das Kanal-Register mit der Abwärtstaste aus. Drücken Sie die OK-Taste an der Fernbedienung und wählen Sie „S“ für Kabelkanäle oder „C“ für Kanäle aus, die über die Antenne empfangen werden. Öffnen Sie das Menü PROG NUMMER und geben Sie die Kanalnummer ein, unter welcher der Kanal gespeichert werden soll. Wenn Sie mit der Bildqualität des auf dem Bildschirm angezeigten Kanal zufrieden sind, wählen Sie zunächst SPEICHERN mit der Abwärtstaste. Anschließend speichern Sie den Kanal mit einer der Links / Rechtstasten. Die Meldung Gespeichert wird kurz eingeblendet. Der Kanal wird unter der Programmnummer Ihrer Wahl abgespeichert. Auf die gleiche Weise können Sie weitere Kanäle abstimmen und im Speicher ablegen. Mit der MENU-Taste können Sie das Kanaleinstellungsmenü jederzeit verlassen.

6.4.2.2 Wenn Sie die Kanalnummer nicht kennen

Drücken Sie die MENU-Taste. Wählen Sie im Hauptmenü das Menü Suchen/Abstimmung mit der Abwärtstaste aus, bestätigen Sie Ihre Auswahl mit der OK-Taste. Das Suchen/Abstimmung-Menü wird angezeigt. Wählen Sie im System-Menü das System aus, innerhalb dessen Sie suchen möchten, wählen Sie anschließend mit der Abwärtstaste das Kanal-Register aus. Drücken Sie die OK-Taste an der Fernbedienung und wählen Sie „S“ für Kabelkanäle oder „C“ für Kanäle aus, die über die Antenne empfangen werden. Wählen Sie Suchen mit den Aufwärts-/Abwärtstasten.

Anschließend können Sie die Kanäle mit der Rechtstaste in aufsteigender Reihenfolge suchen; mit der Linkstaste suchen Sie in absteigender Reihenfolge. Wenn der gewünschte Kanal gefunden wurde, wählen Sie Speichern. Anschließend legen Sie den Kanal durch Drücken einer der Links-/Rechtstasten im Speicher ab. Wiederholen Sie den Vorgang auch für die anderen Kanäle, indem Sie die Programmnummer Ihrer Wahl unter Prog. Nummer auswählen. Falls die Qualität des gefundenen Kanals zu wünschen übrig lässt, eine Feinabstimmung erforderlich ist oder Sie den Kanal umbenennen möchten, lesen Sie bitte in den entsprechenden Abschnitten nach.

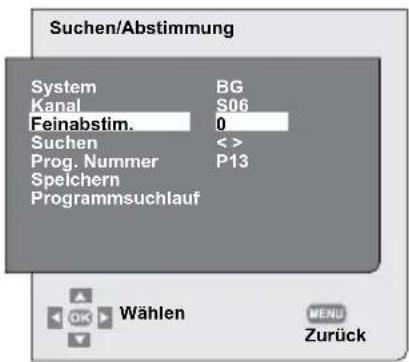

6.4.3 Feinabstimmung

Falls die Qualität des gefundenen Kanals zu wünschen übrig lässt, wählen Sie im Menü Suchen/Abstimmung die Option Feinabstim. mit der Abwärtstaste. Nun können Sie den Sender mit den Links-/Rechtstasten der Fernbedienung fein abstimmen

und in den meisten Fällen eine Qualitätsverbesserung erreichen. Unter normalen Umständen ist keine Feinabstimmung erforderlich. Ihr Fernsehgerät stellt sich automatisch optimal auf den empfangenen Sender ein. Allerdings kann in Einzelfällen eine Feinabstimmung erforderlich sein, um eine optimale Empfangsqualität erzielen. Um die vorgenommenen Einstellungen im Speicher abzulegen, wählen Sie die Option Speichern und drücken eine der Links-/Rechtstasten.

Suchen/Abstimmung System BG Kanal S06 Feinabstim. 0 Suchen <<> Prog. Nummer P13 Speichern Programmsuchlauf Wählen MENU Zurück

6.4.4 Programmbelegung (Programmtabelle)

Drücken Sie die MENU-Taste. Wählen Sie im Hauptmenü PROGRAMMBELEGUNG mit der Abwärtstaste aus, bestätigen Sie Ihre Auswahl mit der OK-Taste. Das Programmbelegung-Menü wird angezeigt.

Programmelegung 00 05 10 Kanal 1 06 11 Kanal 2 07 12 03 08 13 04 09 14 Überspringen Namen Verschleben Löschen OK ✓ Wählen WENU Zurück

6.4.4.1 Speicherpositionen der gespeicherten Kanäle wechseln

Wählen Sie das Programm, dessen Speicherposition Sie ändern

möchten, mit den Aufwärts-/Abwärts-/Links-/Rechtstasten aus. Drücken Sie die grüne Taste. Der Kanalname wechselt die Farbe. Wählen Sie das Programm, an dessen Position das zuvor gewählte Programm verschoben werden soll, mit den Aufwärts-/Abwärtstasten oder den Rechts/Links-Tasten aus. Schließen Sie den Umstellungsvorgang durch Drücken der roten Taste ab. Das ausgewählte Programm wird an die neue Speicherposition verschoben, die dazwischen liegenden Programmnummern rücken entsprechend auf. Zum Abschluss der Einstellungen verlassen Sie das Menü mit der MENU-Taste.

6.4.4.2 Gespeicherte Kanäle löschen

Wählen Sie das zu löschende Programm in der Programmbelegung mit den Aufwärts-/Abwärtstasten oder den Rechts/Linkstasten aus. Drücken Sie die blaue Taste. Mit der grünen Taste brechen Sie das Löschen ab, mit der roten Taste bestätigen Sie den Löschvorgang. Sobald Sie die rote Taste drücken, wird das ausgewählte Programm gelöscht, die folgenden Kanäle rücken entsprechend auf. Zum Abschluss der Einstellungen verlassen Sie das Menü mit der MENU-Taste.

6.4.4.3 Gespeicherte Kanäle überspringen:

Falls Sie möchten, dass bestimmte Programme beim Umschalten mit den Aufwärts-/Abwärtstasten nicht angezeigt werden, nutzen Sie diese Funktion. Wählen Sie das zu überspringende Programm in der Programmbelegung mit den Aufwärts-/Abwärtstasten oder den Rechts/Linkstasten aus. Drücken Sie die rote Taste. Der Name des zu überspringenden Programms wird rot gefärbt. Wiederholen Sie den Vorgang mit sämtlichen anderen Programmen, die Sie ebenfalls überspringen möchten. Um ein so markiertes Programm dennoch auszuwählen, geben Sie die Programmnummer über die Zifferntasten ein. Um das Überspringen eines Programms zu deaktivieren, müssen Sie erneut die rote Taste drücken. Zum Abschluss der Einstellungen verlassen Sie das Menü mit der MENU-Taste.

6.4.4.4 Kanäle benennen

Sie können den einzelnen Programmen einen Namen zuweisen, der aus bis zu fünf Zeichen bestehen kann. Wählen Sie das Programm, dem Sie einen Namen geben möchten, mit den Aufwärts-/Abwärts-/Links-/Rechtstasten aus. Drücken Sie die gelbe Taste. Neben dem Kanal, den Sie benennen wollen, erscheint ein leeres Feld. Hier können Sie die den ersten gewünschten Buchstaben, eine Ziffer oder ein Symbol mit den Aufwärts-/Abwärtstasten auswählen. Um das zweite Zeichen inzugeben, drücken die Links-/Rechtstasten und wählen dann das gewünschte Zeichen wie zuvor mit den Aufwärts-/Abwärtstasten aus. Nachdem Sie alle Zeichen eingegeben haben, legen Sie den eingegebenen Namen durch

Drücken der roten Taste im Speicher ab. Wenn Sie weitere Programme benennen möchten, wiederholen Sie einfach die obigen Schritte. Mit der MENU-Taste können Sie das Menü jederzeit verlassen. Wenn das Programm nicht benannt wurde, wird automatisch die Kanalnummer des Programms angezeigt.

Die Funktionen Ihres neuen Fernsehgerätes

7.1 Tonmenü-Einstellungen

7.1.1 Tonmenü

Über das Tonmenü können Sie Einstellungen rund um den Klang vornehmen. Drücken Sie dazu die MENU-Taste an Ihrer Fernbedienung. Wählen Sie im Hauptmenü Ton mit den Aufwärts-/Abwärtstasten, drücken Sie dann die OK-Taste. Das Tonmenü wird angezeigt.

Ton Ton Bässe Höhen Balance Ton Tonmodus Stereo Normal Ändern MENU Zurück

In diesem Menü wählen Sie die gewünschten Funktionen zur Tonverbesserung aus. Die gewünschte Option wählen Sie mit den Aufwärts-/Abwärtstasten, mit den Links-/Rechtstasten stellen Sie den gewünschten Wert ein. Sie können Lautstärke, Bässe, Höhen, Balance, Ton und Tonmodus nach Wunsch einstellen. Änderungen an den Toneinstellungen werden automatisch gespeichert.

7.1.1.1 Ton

Die Ton-Option wird bei sämtlichen Eingängen im Ton-Menü angezeigt, ausgenommen bei analogem Fernsehempfang. Hier können Sie Mono, Stereo, Dual I oder Dual II als Ton auswählen. Wenn Sie Dual I oder Dual II auswählen, wird die Balance-Option im Menü deaktiviert und kann nicht geändert werden.

7.1.1.2 Tonmodus

Wenn Sie dem Klang etwas Tiefe verleihen möchten, wählen Sie mit den Links-/Rechtstasten statt Normal die Optionen Raumklang oder Surround aus dem Tonmodus-Menü. Wenn Sie Raumklang oder Surround auswählen, werden die Balance- und Ton-Optionen im Menü deaktiviert und können nicht geändert werden.

7.2 Bild-Menüeinstellungen

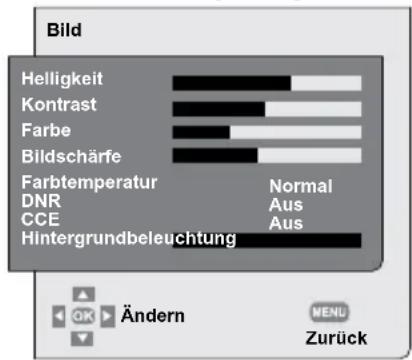

7.2.1 Bildmenü

Weitere Bildeinstellungen können Sie über das Bildmenü vornehmen. Drücken Sie dazu die MENU-Taste an Ihrer Fernbedienung. Wählen Sie im Hauptmenü Bild mit den Aufwärts-/Abwärtstasten, drücken Sie dann die OK-Taste. Das Bildmenü wird angezeigt.

Bild Helligkeit Kontrast Farbe Bildschärfe Farbtemperatur DNR CCE Hintergrundbeleuchtung Normal Aus Aus Ändern MENU Zurück

In diesem Menü wählen Sie die gewünschten Funktionen zur Bildverbesserung aus. Die gewünschte Option wählen Sie mit den Aufwärts-/Abwärtstasten, mit den Links-/Rechtstasten stellen Sie den gewünschten Wert ein. Hier können Sie Helligkeit, Kontrast, Farbe und Schärfe nach Wunsch einstellen. Änderungen an den Bildeinstellungen werden automatisch gespeichert.

7.2.2 Farbtemperatur

Mit dieser Funktion passen Sie die Farbintensität des Bildes an. Wählen Sie im Bildmenü die Option Farbtemperatur mit den Aufwärts-/Abwärtstasten, wählen Sie dann mit den Links-/Rechtstasten eine der Optionen Kalt, Normal oder Warm.

7.2.3 DNR (Rauschreduktion)

Mit dieser Funktion können Sie Bildrauschen und -störungen reduzieren. Wählen Sie im Bildmenü die Option DNR mit den Aufwärts-/Abwärtstasten, wählen Sie dann mit den Links-/Rechtstasten eine der Optionen Aus, Niedrig, Mittel Hoch oder Auto.

7.2.4 CCE (Farb- und Kontrasterweiterung)

Mit dieser Funktion können Sie für eine bessere Sättigung der Bildfarben sorgen. Zum Aktivieren dieser Funktion wählen Sie im Bildmenü das CCE-Register mit den Aufwärts-/Abwärtstasten aus und wählen anschließend mit den Links-/Rechtstasten die Option Ein.

7.2.5 Hintergrundbeleuchtung

Mit dieser Funktion können Sie die Intensität der LCD- Bildschirmausleuchtung beeinflussen. Dazu wählen Sie mit den Aufwärts-/Abwärtstasten das Hintergrundbeleuchtung- Register im Bild-Menü und stellen anschließend mit den Links-/Rechtstasten die gewünschte Stufe ein.

7.2.6 Intelligentes Bild

Sie können eine der drei nicht einstellbaren Standardeinstellungen oder eine benutzerdefinierte Voreinstellung auswählen, indem Sie die Taste (☐) an der Fernbedienung

drücken. Weich, Natürlich und Scharf stehen als Standardvorgaben zur Verfügung. Die Option Benutzer ruft die benutzerdefinierten Einstellungen ab, die Sie zuvor festgelegt haben.

WICHTIGER HINWEIS:Ihr Fernsehgerät ist mit einem digitalen Kammfilter zur Verbesserung der Bildqualität ausgestattet. Dies Option lässt sich - wenn aktiv - nicht vom Anwender beeinflussen.

7.2.7 Tint (Farbton)

Wenn über Scart ein NTSC-Videosignal dargestellt wird, können Sie den Farbton über die Farbton-Option (Tint) anpassen. Die Tint-Option ist nicht im Menü verfügbar, wenn kein entsprechendes Videosignal vorliegt. Wenn ein NTSC-Videosignal am Scartanschluss anliegt, wird diese Option aktiviert und erscheint im Menü.

7.2.8 Bildformat

Mit dieser Option können Sie eine Fernsehsendung im Bildformat Ihrer Wahl anzeigen lassen. Sendungen können in den Formaten AUTO, 16:9, 14:9, 4:3, LETTERBOX und UNTERTITEL dargestellt werden. Die Formate 16:9, 14:9 und 4:3 können im PC-Modus ausgewählt werden. Der Name des ausgewählten Bildformates wird in der Mitte des Bildschirms angezeigt. Hinweis: Im PC-Modus werden die Bildformate 4:3, 16:9 und 14:9 unterstützt.

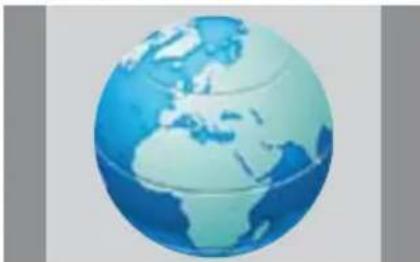

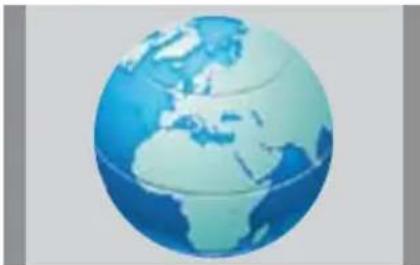

7.2.8.1 Auto

Einige Filmkanäle senden im 16:9-Spielfilmformat. Wenn Sie dieses Format automatisch einstellen lassen wollen, wählen Sie bitte Auto. In diesem Fall erscheint das Symbol Auto-16:9 auf dem Bildschirm.

Bitte verwenden Sie diese Einstellung für Breitbild-DVDs, Breitbild-VHS-Kassetten oder Sendungen im 16:9-Format. Aufgrund der verschiedenen Breitbildformate (16:9, 14:9, etc.) können an den oberen und unteren Bildrändern eventuell schwarze Balken angezeigt werden.

Dies ist ein Format für Filme.

Diese Option verwenden Sie für Sendungen im 4:3-Format.

Beim Betrachten von Filmen oder Videos im 16:9- oder Cinemascope-Format werden mit dieser Option die

schwarzen Balken am Bildrand durch Vergrößern des Bildes, ohne es zu verzerren, reduziert oder eliminiert.

Wenn bei einer Sendung im Format 16:9 Untertitel übertragen werden, wird mit dieser Option das Bild nach oben verschoben, damit die Untertitel vollständig zu sehen sind.

SUBTITLE

Hinweis: Da die Verwendung bestimmter Funktionen zur Änderung der Bildgröße zur öffentlichen oder kommerziellen Aufführung (Änderung der Höhe oder Breite etc.) als Verletzung der Bildurheberrechte gilt, ist unter Umständen eine Strafverfolgung in Übereinstimmung mit den relevanten Gesetzen möglich.

7.3 Sonderfunktionen-Menüeinstellungen

Drücken Sie die MENU-Taste an der Fernbedienung. Wählen Sie mit den Aufwärts-/Abwärtstasten die Option Sonderfunktionen, drücken Sie dann die OK-Taste. Das Sonderfunktionen-Menü wird angezeigt. Auch in diesem Menü wählen Sie die gewünschte Option mit den Aufwärts-/Abwärtstasten.

Sonderfunktionen Sprache Deutsch Ausschalttimer Aus Bedlenfeldspere Aus Digitale Funktionen Reset Aktivantenne Aus DECODER Aus Ändern MENU Zurück

Hinweis: Im Analogmodus wird das Register Digitale Funktionen nicht im Sonderfunktionen-Menü angezeigt. Dies steht nur im Digitalmodus zur Verfügung.

7.3.1 Sprache

Wählen Sie die Option Sprache mit den Links-/Rechtstasten, wählen Sie anschließend die Sprache des gewünschten Landes. Sämtliche Einstellungen Ihres Fernsehgerätes werden nun in der von Ihnen gewählten Sprache angezeigt.

7.3.2 Ausschalttimer

Der Ausschalttimer schaltet Ihr Fernsehgerät nach Ablauf einer bestimmten Zeit automatisch in den Standbymodus. Diese Zeitspanne können Sie im Bereich 15 bis 120 Minuten bei einer Schrittweite von 15 Minuten vorgeben. Zum Aktivieren dieser Funktion wählen Sie die Ausschalttimer-Option und stellen die gewünschte Zeit mit den Links-/Rechtstasten ein.

7.3.3 Digitale Funktionen

In diesem Menü können Sie die Digital-TV-Funktionen Ihres Fernsehgerätes konfigurieren. Siehe Seite 12.

7.3.4 Rücksetzen

Mit dieser Funktion können Sie die Einstellungen Ihres Fernsehgerätes auf die Werksvorgaben zurücksetzen. Dazu wählen Sie die Rücksetzen-Option und bestätigen

mit der OK-Taste. Ihr Fernsehgerät wird auf die Werksvorgaben zurückgesetzt.

7.3.5 Aktivantenne

Wenn diese Funktion eingeschaltet ist, können Sie eine an das Fernsehgerät angeschlossene Aktivantenne mit Strom versorgen, ohne dass dazu eine separate Stromquelle erforderlich ist. Die Aktivantenne wird mit -5 V / 50 mA gespeist.

Hinweis: Die Digitalen Funktionen im Sonderfunktionen-Menü stehen nur im Digitalmodus zur Verfügung. Im Analogmodus können diese Optionen nicht aufgerufen werden.

7.3.6 Decoder

Mit dieser Funktion können Sie die Bild- und Tonausgabe über Scart abschalten. Wenn Sie den Scart-Ausgang für analoge Decoder oder Aufnahmegeräte benötigen, die mit diesem Anschluss verbunden sind, schalten Sie zum entsprechenden Kanal am Recorder um und stellen dann die Option Decoder im Sonderfunktionen-Menü mit den Links-/Rechtstasten auf Ein ein. Dieser Wert wird pro Kanal separat gespeichert.

Teletext

Mit Teletext, einem der beliebtesten Informationsdienste überhaupt, können Sie das Fernsehen noch effizienter nutzen. Kurz gesagt ist Teletext die Übertragung von laufend aktualisierten Informationen zusammen mit dem TV-Signal in Form von Text und Grafik. Um eine Teletextübertragung in guter Qualität empfangen zu können, brauchen Sie ein gutes Antennensystem und ein starkes Sendesignal ohne Störungen von anderen Sendern. Auch bei sehr gutem Empfang ist es normal, dass manchmal einige Buchstaben oder Zeilen verloren gehen. Solche Fehler werden normalerweise in kurzer Zeit automatisch korrigiert.

8.1 Teletextmodus aufrufen

Wenn ein Kanal keinen Teletext überträgt, wird Kein Teletext angezeigt, wenn Sie die TXT-Taste drücken. Um Ihr Fernsehgerät in den Teletext-Modus zu schalten, drücken Sie bitte die TXT-Taste in einem Programm, das auch Teletext sendet. Um zurück zum Fernsehempfang zu schalten, müssen Sie dieselbe Taste nochmals drücken. Sobald Sie zur Teletextübertragung umgeschaltet haben, wird die Indexseite angezeigt. P100 - Auf dieser Seite werden die Titel und Themen der Teletextübertragung sowie die entsprechenden Seitennummern angezeigt.

8.2 Seitenauswahl

Um die gewünschte Seite auf dem Bildschirm sehen zu können, geben Sie die Nummer dieser Seite mit den Zifferntasten ein. Sie sehen die von Ihnen eingegebene Nummer auf der linken Seite der oberen Titelzeile. Wenn Sie die Seiten einzeln weiterblättern wollen, können Sie durch Drücken der Aufwärtstaste

zur nächsten und durch Drücken der Abwärtstaste zur vorhergehenden Seite blättern. Mit der INFO-Taste kehren Sie wieder zur Indexseite zurück.

8.3 Seite vergrößern (DOUBLE)

Mit dieser Taste können Sie die obere Hälfte der Teletextseite vergrößert anzeigen lassen. Um die untere Hälfte der Seite zu vergrößern, drücken Sie dieselbe Taste nochmals. Wenn Sie die Taste ein drittes Mal drücken, wird die Seite wieder in der ursprünglichen Größe angezeigt.

8.4 Seite anhalten (HOLD)

Manchmal sind bestimmte Informationen über mehrere Seiten verteilt, die dann vom Senderbetreiber automatisch weitergeschaltet werden. Zum Beispiel wird ein Text über 4 Seiten mit den Seitenzahlen 01, 02, 03 und 04 am Seitenfuß gekennzeichnet. Um eine dieser Seiten länger anzuzeigen, drücken Sie die FAV-Taste. Wenn Sie dieselbe Taste ein weiteres Mal drücken, werden die Seiten wieder automatisch weitergeschaltet.

8.5 Unterseiten auswählen (SUB)

Falls die angezeigte Seite Unterseiten enthält, werden die Seitennummern ab 01 auf dem Bildschirm angezeigt. Mit der SWAP-Taste können Sie zu den Unterseiten umschalten. Dabei werden die Unterseiten am unteren Rand des Bildschirms mit roten und grünen Rahmen angezeigt. Sie können diese Unterseiten durch Drücken der roten und grünen Taste auswählen. Wenn Sie die

SWAP-Taste noch einmal drücken, verlassen Sie die Unterseite.

8.6 Vorübergehend zum Fernsehbild umschalten (UPDATE)

Mit dieser Taste können Sie zum Fernsehbild umschalten, während die gewünschte Teletextseite gerade gesucht wird. So können Sie in der Zwischenzeit fernsehen. Mit der Taste (☐) können Sie zum Fernsehbild zurückschalten, während die gewünschte Teletextseite gesucht wird. Sobald die gewünschte Seite gefunden wurde, erscheint die Seitennummer auf dem Bildschirm.

8.7 Verdeckte Bildinhalte anzeigen (REVEAL)

EPG

Manchmal enthält eine Teletextseite eine versteckte Antwort, zum Beispiel bei Spielen oder Rätseln. Mit der EPG-Taste können Sie verborgene Bildinhalte anzeigen lassen.

8.8 Fastext

Die farbigen Tasten der Fernbedienung gehören zur Fastext-Funktion. Wenn Sie eine Seite auswählen, werden die Themen für verschiedene andere Bereiche in vier verschiedenen Farben auf dem Bildschirm in farbigen Rahmen dargestellt (rot, grün, gelb und blau). Durch Drücken der entsprechenden Farbtaste der Fernbedienung können Sie direkt ohne Wartezeit direkt auf das entsprechende Thema zugreifen.

Hinweis: Die Fastext-Funktion ist nicht in allen Teletextübertragungen verfügbar. Dies hängt vom jeweiligen Sender ab.

Anschluss externer Geräte

An Ihr Fernsehgerät können Sie verschiedene kompatible Audio- und Videogeräte anschließen.

AV-Eingänge: Drücken Sie die AV-Taste Ihrer Fernbedienung. Das Quelle-Menü wird angezeigt. Hier können Sie den gewünschten Eingang auswählen.

Digital: Wenn der AV- oder analoge TV-Modus ausgewählt ist, können Sie durch Auswählen dieser Option und anschließendes Drücken der OK-Taste in den Digital TV-Modus umschalten.

Analog: Wenn der AV- oder Digital TV-Modus ausgewählt ist, können Sie durch Auswählen dieser Option und anschließendes Drücken der OK-Taste in den analogen TV-Modus umschalten.

Scart: Um das Bild des an Scart1 angeschlossenen Empfangsgerätes anzuzeigen, wählen Sie Scart aus dem Quelle-Menü und drücken die OK-Taste. (Sie können den Scart-Eingang benutzen, wenn das angeschlossene Gerät über einen RGB-Ausgang verfügt.)

Hinweis: Um ein RGB-fähiges externes Gerät über Scart an Ihr Fernsehgerät anzuschließen, benötigen Sie ein Scart-Kabel, das RGB unterstützt. Wenn Ihr externes Gerät dies unterstützt, können Sie den Ausgang auf RGB einstellen.

Scart-SVHS: Um das Bild eines über einen Scart-Adapter angeschlossenen Empfangsgerätes anzuzeigen, wählen Sie die Scart-SVHS-Option aus dem Quelle-Menü und drücken die OK-Taste. Hinweis: Der Scart-SVHS-Adapter muss separat erworben werden.

AV: Um das Bild eines am Cinch-Eingang angeschlossenen Gerätes anzuzeigen, wählen Sie die AV-Option aus dem Quelle-Menü und drücken die OK-Taste.

HDMI: Um das Bild eines über HDMI angeschlossenen Gerätes anzuzeigen, wählen Sie die HDMI-Option aus dem Quelle-Menü und drücken die OK-Taste.

PC: Sie können Ihr Fernsehgerät auch als PC-Monitor einsetzen. Nach dem Anschluss des PCs wählen Sie die PC-Option aus dem Quelle-Menü und drücken die OK-Taste.

YPBPR: Mit einem Anschlussadapter können Sie Component-Geräte (YPbPr) über den VGA-Eingang (PC) an Ihr Fernsehgerät anschließen. Um das Bild eines so angeschlossenen Gerätes anzuzeigen, wählen Sie die YPbPr-Option aus dem Quelle-Menü und drücken die OK-Taste.

High Definition - HD ready

Ihr TV-Gerät kann auch HighDefinition-Signale (HDTV) empfangen. Sie können Eingangsquellen (HDTV-Digitalempfänger oder HDTV-DVD-Player) mit dem HDMI-Eingang verbinden. Damit können Sie digitale HDTV-Programme sehen, auch wenn diese kopiergeschützt sind (HDCP-High Definition Copy Protection).

9.1 Anschluss von externen Geräten

Ihr Fernsehgerät ist mit 5 Eingängen (einschließlich Antenneneingang) ausgestattet, an die Sie externe Geräte anschließen können. Die Eingänge:

1: Antenneneingang
2: Scart-Eingang
3: Cinch-Eingang
4: HDMI-Eingang
5: VGA/YPbPr-Eingang

Sie können externe Geräte, die die entsprechenden Eingänge unterstützen, über diese Eingänge an das TV-Gerät anschließen. Mit

der AV-Taste der Fernbedienung wählen Sie den externen Eingang, an den das entsprechende Gerät angeschlossen ist.

9.2 HDMI-Modus

Verbinden Sie den HDMI-Eingang an der Rückseite Ihres Fernsehgerätes über ein geeignetes Kabel (nicht mitgeliefert) mit Ihrem PC oder einem anderen HDMI-tauglichen Videogerät.

Hinweis 1: Um im HDMI-Modus ein Bild zu sehen, muss der PC mit einer HDMI-kompatiblen Grafikkarte ausgestattet sein.

Die aktuelle Auflösung können Sie über die INFO-Taste abrufen.

HDCP

Ihr Gerät unterstützt den HDCP-Standard. Um diese Funktion zu

nutzen, müssen Sie eine Verbindung mit dem HDMI-Videoausgang Ihres Fernsehgeräts herstellen und HDMI mit der AV-Taste an der Fernbedienung auswählen.

9.3 PC-Modus

Ihr LCD-Fernsehgerät kann über den VGA-Eingang auch als PC-Monitor verwendet werden.

9.3.1 PC-Anschluss:

Verbinden Sie den D-Sub-Stecker über ein geeignetes Kabel (nicht mitgeliefert) mit dem Eingang PC-IN an der Rückseite des Fernsehgeräts. Mit einer geeigneten Kabelverbindung zwischen dem Audioausgang des PCs und dem Eingang PC AUDIO-IN an der Rückseite des Fernsehgerätes können Sie den Ton des PCs über das Fernsehgerät wiedergeben.

9.3.2 Umschalten zum PC Modus

Um das LCD-Fernsehgerät in den Monitor-(PC)-Modus umzuschalten, drücken Sie die AV-Taste Ihrer Fernbedienung. Das AV-Menü wird angezeigt. Wählen Sie mit den Aufwärts-/Abwärtstasten die Option PC, drücken Sie dann die OK-Taste.

9.3.3 PC-Einstellungen

Rufen Sie vom Hauptmenü aus das Menü Suchen/Abstimmung auf, indem Sie im PC-Modus die MENU-Taste drücken. Um die erforderlichen Einstellungen in diesem Menü vorzunehmen, können Sie die Links-/Rechtstasten und Aufwärts-/Abwärtstasten Ihrer Fernbedienung verwenden. In diesem Menü können Sie die folgenden Einstellungen vornehmen.

9.3.4 Horizontale Pos.

Einstellung der horizontalen Position

9.3.5 Vertikale Pos.

Einstellung der vertikalen Position

9.3.6 Taktfrequenz

Bei dieser Einstellung handelt es sich um den Pixeltakt. Durch Ändern dieses Wertes können Sie das Bild verkleinern und vergrößern.

9.3.7 Phase

Mit den Tasten Vol-/Vol+ können Sie das Bild so einstellen, dass Farben und Formen exakt wie am PC aussehen.

9.3.8 Autokonfiguration

Diese Einstellung sichert die am besten geeigneten geometrischen Einstellungen für den gewählten Eingabemodus. Um die automatische Konfiguration ausführen zu lassen, wählen Sie die Autokonfiguration-Option und drücken die OK-Taste. Die Lautstärke der an die Audioeingänge an der Rückseite des Fernsehgerätes angeschlossenen Geräte können Sie über die Tasten VOL+/VOL- entsprechend einstellen.

Hinweis: Im PC-Modus können Sie über das Bildmenü die Einstellungen Helligkeit, Kontrast, Bildschärfe, Rot, Grün und Blau anpassen.

Hilfe und Bedienungstipps

Problem Mögliche Ursache Lösung
Das Fernsehgerät funktioniert nicht	Ist das Netzkabel an eine Steckdose angeschlossen?	Überprüfen Sie das Netzkabel.
	Ist der Hauptschalter eingeschaltet?	Vergewissern Sie sich, dass der Hauptschalter eingeschaltet ist.
Schlechte Bildqualität	Ist das Antennenkabel angeschlossen?	Überprüfen Sie den Antennenanschluss.
	Wenn Sie eine Satellitenantenne benutzen: Ist diese richtig ausgerichtet?	Lassen Sie die Antenne ausrichten.
	Das Antennensignal wird eventuell durch zwei angeschlossene externe Geräte beeinflusst.	Stecken Sie eines der Geräte aus.
	Der Sender muss eventuell fein abgestimmt werden.	Stimmen Sie den Sender fein ab.
	Bildeinstellungen sind nicht korrekt.	Passen Sie die Einstellungen für Helligkeit, Kontrast und Farbe an.
Schatten oder Doppelbilder.	Kanaleinstellung	Automatisch, manuelle Suche oder Feinabstimmung durchführen.
	Antenne Antenne und Verkabelung überprüfen.
Kein Bild	Ist das Antennenkabel beschädigt?	Überprüfen Sie den Antennenanschluss.
	Haben Sie die richtigen Tasten an der Fernbedienung betätigt?	Schalten Sie das Fernsehgerät mit den Tasten PR+ / PR- ein.
Keine Farben.	Farbsättigung ist zu niedrig eingestellt.	Farbe kräftiger einstellen.
	Eingstellte Fernsehnorm (wenn auswählbar) nicht verfügbar.	Wählen Sie die richtige Fersehnorm (System).
	Probleme beim Sender. Mit anderem Kanal probieren.
Kein oder fehlerhafter Teletext.	Fernsehkanal (kein Teletext) oder Antennenanlage.	Mit anderem Kanal auf Bildstörungen testen, evtl. fein abstimmen.
	Sehr schwaches Signal Antennenanlage überprüfen.
Kein Ton	Vielleicht ist die temporäre Stummschaltung (MUTE) aktiviert.	Drücken Sie die Stummschaltungstaste (MUTE).
	Ist die Lautstärke zu leise gestellt?	Steigern Sie die Lautstärke mit der Taste Vol+.
Fernbedienung funktioniert nicht	Sind die Batterien richtig eingelegt? Batterien richtig einlegen.
	Sind die Batterien erschöpft? Frische Batterien einlegen.
	Befinden sich Hindernisse zwischen Fernbedienung und Fernsehgerät?	Wenn ja - entfernen.
Kein Bild nach richtigem Einschaltes des Fersehgerätes.	Kindersicherung aktiv. Kindersicherung abschalten.

Wenn Ihr TV-Gerät noch immer nicht funktioniert, obwohl Sie alle angeführten Maßnahmen versucht haben, schalten Sie es einmal ganz ab und dann wieder ein. Wenn Ihr TV-Gerät auch jetzt nicht funktioniert, wenden Sie sich bitte an die Hotline (siehe Garantiehinweise am Ende dieser Anleitung), bei dem Sie das Gerät gekauft haben, oder an einen Vertragskundendienst. Versuchen Sie niemals, das Gerät selbst zu reparieren.

Technische Daten

BILDSCHIRMGRÖSSE 22"
Anzeigetyp 56 cm, 16:9, Aktivmatrix-TFT
Tonausgabe 2 x 3 W
Leistungsaufnahme 55 W
Leistungsaufnahme Standby-Betrieb 1 W
Teletextseiten 10
Scart-Eingang Standard
Audio/Video-Eingänge (Cinch) Standard
HDMI-Eingang Standard
VGA-Eingang Standard
PC-Audioeingang Standard
CI-Sleckplatz Standard

Packung (WxTxH) (mm) 420x518x160
Nettogewicht (kg) 4.7
Bruttogewicht (kg) 6

Allgemeine technische Daten

Stromversorgung (Wechselspannung):

Programmspeicher, analog:

Programmspeicher, digital:

HF-Antenneneingang:

Lautsprecherimpedanz:

Audiosysteme:

Batterien:

Empfangsbereiche:

Empfangsnormen:

230 V, 50 Hz

100

1000

75 Ohm (koaxial)

16 Ohm

Mono / AV Stereo

2 x UM 4, IEC R03 oder AAA; 1,5 V

VHF (Band I, Kanäle 2 - 4)

VHF (Band III, Kanäle 5 - 12)

UHF (Kanäle 21 - 69)

Kabelfernsehen (S1 - S20/S21 - S41)

PAL BG

PAL SECAM BG

PAL SECAM BG DK

PAL SECAM BG LL'

PALI

Dieses Produkt entspricht den folgenden EU-Richtlinien:

• EN55013: 2001+A1:2003+A2:2006
• EN55020: 2007
• EN61000-3-2: 2006
• EN61000-3-3:1995+A1:2001+A2:2005
• EN55022:2006(CLASS-A)
• EN55024:1998+A1:2001+A2:2003
• EN60065: 2002+A1:2006

Produziert für

Schmid Electronics GmbH

In Dürrfeldsach 3

66780 Rehlingen-Siersburg

Germany

Hinweise zur Ständermontage

Setzen und schieben Sie die Basis (4) so auf den Ständer (2), dass alle vier Fixiernasen (5) komplett in die Basis einrasten. Hinweis: Achten Sie darauf, dass der Schlitz (6) am Oberteil der Basis zur Rückseite des Fernsehgerätes zeigt.

B

B

So nehmen Sie den Ständer ab: Drücken Sie die Nasen (5) ein, ziehen Sie die Basis anschließend in Pfeilrichtung heraus.

Wandmontage: Nehmen Sie die Basis (4) wie oben beschrieben ab. Drehen Sie die Schrauben (3) aus der Innenseite des Ständers (2) heraus.

Nehmen Sie den Ständer (2) vom Fernsehgerät (1) ab.

Zur Wandmontage benötigen Sie eine Wandhalterung nach VESA 100-Spezifikationen. Eine solche Halterung können Sie im Radio-/Fernsehfachhandel erwerben. Bringen Sie die Halterungen an den vier Montagestellen an der Rückwand an.

Dies sind die vier Montagestellen zur Anbringung der Wandmontagehalterung. Verwenden Sie M4 x 10 mm-Schrauben zur Fixierung. (5)

INDICE

Wir freuen uns, dass Sie sich für den Kauf eines modernen Fernsehgerätes unseres Hauses entschieden haben und wünschen Ihnen viel Spaß mit diesem Produkt. Die Fertigung von LCD-Fernsehern ist ein komplexer Vorgang, den wir durch ständige Qualitätskontrollen begleiten. Dadurch können wir die hohe Qualität unserer Produkte gewährleisten. Für den Fall, dass Sie dennoch eine berechtigte Beanstandung haben, gewähren wir eine Garantie für die Dauer von 2 Jahren ab Kaufdatum nach den nachfolgenden Bedingungen:

1. Diese Garantie berührt nicht Ihre gesetzlichen Gewährleistungsansprüche als Verbraucher gegenüber dem Verkäufer. Diese Rechte werden durch diese von uns gewährte Herstellergarantie nicht eingeschränkt.
2. Die von uns gewährte Herstellergarantie hat nur Gültigkeit für den privaten Gebrauch des Gerätes und innerhalb der Bundesrepublik Deutschland.
3. Die Garantiedauer beträgt 2 Jahre ab Kaufdatum.
4. Während der Garantiedauer umfasst die kostenlose Leistung nach unserer Wahl die Instandsetzung Ihres Gerätes oder den Austausch gegen ein gleichwertiges Gerät, die bei uns anfallenden Arbeitslöhne, sowie Materialkosten und Transportkosten des Gerätes innerhalb der Bundesrepublik Deutschland.
5. Möchten Sie eine Beanstandung geltend machen, so empfehlen wir Ihnen grundsätzlich, sich zunächst mit unserer Hotline in Verbindung zu setzen. Zur Instandsetzung des Gerätes senden Sie dieses bitte mit beiliegender Retourenkarte an unser Servicecenter. Eine kurze Beschreibung Ihrer Beanstandung wäre sehr hilfreich und unterstützt die rasche Serviceabwicklung (Reparatur und Rücklieferung) des Gerätes.

Unsere Hotline erreichen Sie unter der folgenden Servicenummer:

0180 / 3330121

(0,09 Euro / Min. aus dem Netz der T-Com, Mobilfunkpreise abweichend, as-id.de)

oder per E-mail:

oder schreiben Sie uns:

Sertronics GmbH

Ostring 60

66740 Saarlouis-Fraulautern

Deutschland

1. Die Retourenkarte füllen Sie bitte wie folgt aus: Im Feld „Absender“ tragen Sie bitte Ihren kompletten Namen mit Anschrift und Postleitzahl ein. Die Empfängeranschrift ist schon auf dem Retourenaufkleber vorgedruckt. Kleben Sie den Retourenaufkleber gut sichtbar auf dem Paket auf. Das verpackte Gerät übergeben Sie bitte einem Paketzusteller "Deutsche Post" bzw. einer Abgabestelle "Deutsche Post". Um das Produkt auf dem Transport optimal zu schützen, sollten Sie möglichst die Originalverpackung nutzen. Erkennbar nicht transportsicher verpackte Geräte können wir leider nicht annehmen. Mit dem Retourenaufkleber ist die Einsendung für Sie kostenlos. Die Kosten für die Rücklieferung des Gerätes übernehmen wir für Sie.

2. Bitte erbringen Sie den Kaufnachweis. Hierzu genügt das Original des Kassenzettels, welches Sie dem Gerät bei der Einsendung beifügen. Ohne Kaufnachweis können wir leider keine kostenlosen Garantieleistungen erbringen. Geht uns ein Gerät ohne Kaufnachweis zu, erhalten Sie von uns einen Kostenvoranschlag für die Reparatur. Entscheiden Sie sich gegen eine Reparatur, so liefern wir das Gerät an Sie zurück. Für den Transport und die Ausarbeitung des Kostenvoranschlags müssen wir Ihnen in diesem Falle eine Pauschale in Rechnung stellen.

3. Ausgetauschte Teile verbleiben in unserem Servicezentrum und werden nach unserem Ermessen vernichtet.

4. Die Garantie erlischt, wenn das Gerät von Ihnen oder einem nicht von uns autorisierten Dritten geöffnet und/oder Veränderungen an dem Gerät vorgenommen worden sind.

5. Kein Garantieanspruch besteht:

■ bei unsachgemäßer Behandlung
■ bei mechanischer Beschädigung des Gerätes von außen
■ bei Transportschäden
■ bei Bedienungsfehlern
■ bei Aufstellung des Gerätes in Feuchträumen oder im Freien
■ bei Verschleiß (z.B. Batterien, Akku, u.ä.)
■ bei Schäden, die auf höhere Gewalt, Wasser, Blitzschlag, Überspannung zurück zuführen sind
■ bei übermäßiger Nutzung, insbesondere bei anderer als privater Nutzung
■ bei Missachtung der Bedienungsanleitung wenn das Gerät keinen technischen Defekt aufweist
■ bei Pixelfehlern die innerhalb der in der ISO Norm 13406-2 (Pixelfehlerklasse II) festgelegten Toleranzen liegen.
■ wenn Typenschild und / oder Seriennummer entfernt wurden.

1. Zur Verifizierung Ihres Anspruches und, um eine zeitnahe Bearbeitung zu gewährleisten, senden Sie uns bitte in jedem Fall den gesamten Verpackungsinhalt inklusive aller Zubehörteile zu. (z.B. Fernbedienung, Ständer, Wandhalterungen, A/V-Kabel usw.)

2. Die Garantie umfasst keine weitergehende Haftung unsererseits, insbesondere keine Haftung für Schäden, die nicht am Gerät selbst entstanden sind oder die durch den Ausfall des Gerätes bis zur Instandsetzung entstehen (z.B. Wegekosten, Handlingkosten, etc.). Unsere gesetzliche Haftung, insbesondere nach dem Produkthaftungsgesetz, wird hierdurch nicht eingeschränkt oder ausgeschlossen.

3. Von uns erbrachte Garantieleistungen verlängern die Garantiefrist von 2 Jahren ab Kaufdatum nicht, auch nicht hinsichtlich eventuell ausgetauschter Komponenten.

Herstellergarantie

Wir freuen uns, dass Sie sich für den Kauf eines modernen Fernsehgerätes unseres Hauses entschieden haben und wünschen Ihnen viel Spaß mit diesem Produkt. Die Fertigung von LCD-Fernsehern ist ein komplexer Vorgang, den wir durch ständige Qualitätskontrollen begleiten. Dadurch können wir die hohe Qualität unserer Produkte gewährleisten. Für den Fall, dass Sie dennoch eine berechtigte Beanstandung haben, gewähren wir eine Garantie für die Dauer von 2 Jahren ab Kaufdatum nach den nachfolgenden Bedingungen:

1. Diese Garantie berührt nicht Ihre gesetzlichen Gewährleistungsansprüche als Verbraucher gegenüber dem Verkäufer. Diese Rechte werden durch diese von uns gewährte Herstellergarantie nicht eingeschränkt.
2. Die von uns gewährte Herstellergarantie hat nur Gültigkeit für den privaten Gebrauch des Gerätes und innerhalb der Bundesrepublik Österreich.
3. Die Garantiedauer beträgt 2 Jahre ab Kaufdatum.
4. Während der Garantiedauer umfasst die kostenlose Leistung nach unserer Wahl die Instandsetzung Ihres Gerätes oder den Austausch gegen ein gleichwertiges Gerät, die bei uns anfallenden Arbeitslöhne, sowie Materialkosten und Transportkosten des Gerätes innerhalb der Bundesrepublik Österreich.
5. Möchten Sie eine Beanstandung geltend machen, so bitten wir Sie, sich zunächst mit unserer Hotline in Verbindung zu setzen. Dort wird man dann gemeinsam mit Ihnen abstimmen, welche Schritte zur Instandsetzung des Gerätes eingeleitet werden.

Unsere Hotline erreichen Sie unter der folgenden Servicenummer:

0720/880242

oder per E-mail:

oder schreiben Sie uns:

Sertronics GmbH

Ostring 60

66740 Saarlouis-Fraulautern

Deutschland

1. Bitte erbringen Sie den Kaufnachweis. Hierzu genügt das Original des Kassenzettels, welches Sie dem Gerät bei der Einsendung beifügen. Ohne Kaufnachweis können wir leider keine kostenlosen Garantieleistungen erbringen. Geht uns ein Gerät ohne Kaufnachweis zu, erhalten Sie von uns einen Kostenvoranschlag für die Reparatur. Entscheiden Sie sich gegen eine Reparatur, so liefern wir das Gerät an Sie zurück. Für den Transport und die Ausarbeitung des Kostenvoranschlags müssen wir Ihnen in diesem Falle eine Pauschale in Rechnung stellen.

2. Ausgetauschte Teile verbleiben in unserem Servicezentrum und werden nach unserem Ermessen vernichtet.

3. Die Garantie erlischt, wenn das Gerät von Ihnen oder einem nicht von uns autorisierten Dritten geöffnet und/oder Veränderungen an dem Gerät vorgenommen worden sind.

4. Kein Garantieanspruch besteht:

■ bei unsachgemäßer Behandlung
■ bei mechanischer Beschädigung des Gerätes von außen
■ bei Transportschäden
■ bei Bedienungsfehlern
■ bei Aufstellung des Gerätes in Feuchträumen oder im Freien
■ bei Verschleiß (z.B. Batterien, Akku, u.ä.)
■ bei Schäden, die auf höhere Gewalt, Wasser, Blitzschlag, Überspannung zurück zuführen sind
■ bei übermäßiger Nutzung, insbesondere bei anderer als privater Nutzung
■ bei Missachtung der Bedienungsanleitung wenn das Gerät keinen technischen Defekt aufweist
- bei Pixelfehlern die innerhalb der in der ISO Norm 13406-2 (Pixelfehlerklasse II) festgelegten Toleranzen liegen.
- wenn Typenschild und / oder Seriennummer entfernt wurden.

1. Zur Verifizierung Ihres Anspruches und, um eine zeitnahe Bearbeitung zu gewährleisten, senden Sie uns bitte in jedem Fall den gesamten Verpackungsinhalt inklusive aller Zubehörteile zu. (z.B. Fernbedienung, Ständer, Wandhalterungen, A/V-Kabel usw.)

2. Die Garantie umfasst keine weitergehende Haftung unsererseits, insbesondere keine Haftung für Schäden, die nicht am Gerät selbst entstanden sind oder die durch den Ausfall des Gerätes bis zur Instandsetzung entstehen (z.B. Wegekosten, Handlingkosten, etc.). Unsere gesetzliche Haftung, insbesondere nach dem Produkthaftungsgesetz, wird hierdurch nicht eingeschränkt oder ausgeschlossen.

3. Von uns erbrachte Garantieleistungen verlängern die Garantiefrist von 2 Jahren ab Kaufdatum nicht, auch nicht hinsichtlich eventuell ausgetauschter Komponenten.

Herstellergarantie

Wir freuen uns, dass Sie sich für den Kauf eines modernen Gerätes unseres Hauses entschieden haben und wünschen Ihnen viel Spaß mit diesem Produkt. Die Fertigung von solchen Geräten ist ein komplexer Vorgang, den wir durch ständige Qualitätskontrollen begleiten. Dadurch können wir die hohe Qualität unserer Produkte gewährleisten. Für den Fall, dass Sie dennoch eine berechtigte Beanstandung haben, gewähren wir eine Garantie für die Dauer von 2 Jahren ab Kaufdatum nach den nachfolgenden Bedingungen:

1. Diese Garantie berührt nicht Ihre gesetzlichen Gewährleistungsansprüche als Verbraucher gegenüber dem Verkäufer. Diese Rechte werden durch diese von uns gewährte Herstellergarantie nicht eingeschränkt.
2. Die von uns gewährte Herstellergarantie hat nur Gültigkeit für den privaten Gebrauch des Gerätes und beschränkt sich auf das Gebiet der Schweiz.
3. Die Garantiedauer beträgt 2 Jahre ab Kaufdatum.
4. Während der Garantiedauer umfasst die kostenlose Leistung nach unserer Wahl die Instandsetzung Ihres Gerätes oder den Austausch gegen ein gleichwertiges Gerät, die bei uns anfallenden Arbeitslöhne, sowie Materialkosten und Transportkosten des Gerätes innerhalb der Schweiz.
5. Möchten Sie eine Beanstandung geltend machen, so bitten wir Sie, sich zunächst mit unserer Hotline in Verbindung zu setzen. Dort wird man dann gemeinsam mit Ihnen abstimmen, welche Schritte zur Instandsetzung des Gerätes eingeleitet werden.

Unsere Hotline erreichen Sie unter der folgenden Servicenummer:

043 500 4223

oder schreiben Sie uns:

Sertronics AG

Fegistraße 5

CH - 8957 Spreitenbach

1. Bitte erbringen Sie den Kaufnachweis. Hierzu genügt das Original des Kassenzettels, welches Sie dem Gerät bei der Einsendung beifügen. Ohne Kaufnachweis können wir leider keine kostenlosen Garantieleistungen erbringen. Geht uns ein Gerät ohne Kaufnachweis zu, erhalten Sie von uns einen Kostenvoranschlag für die Reparatur. Entscheiden Sie sich gegen eine Reparatur, so liefern wir das Gerät an Sie zurück. Für den Transport und die Ausarbeitung des Kostenvoranschlags müssen wir Ihnen in diesem Falle eine Pauschale in Rechnung stellen.

2. Ausgetauschte Teile verbleiben in unserem Servicezentrum und werden nach unserem Ermessen vernichtet.

3. Die Garantie erlischt, wenn das Gerät von Ihnen oder einem nicht von uns autorisierten Dritten geöffnet und/oder Veränderungen an dem Gerät vorgenommen worden sind.

4. Kein Garantieanspruch besteht:

■ bei unsachgemäßer Behandlung
■ bei mechanischer Beschädigung des Gerätes von außen
■ bei Transportschäden
■ bei Bedienungsfehlern
■ bei Aufstellung des Gerätes in Feuchträumen oder im Freien
■ bei Verschleiß (z.B. Batterien, Akku, u.ä.)
■ bei Schäden, die auf höhere Gewalt, Wasser, Blitzschlag, Überspannung zurück zuführen sind
■ bei übermäßiger Nutzung, insbesondere bei anderer als privater Nutzung
■ bei Missachtung der Bedienungsanleitung wenn das Gerät keinen technischen Defekt aufweist
- bei Pixelfehlern die innerhalb der in der ISO Norm 13406-2 (Pixelfehlerklasse II) festgelegten Toleranzen liegen.
- wenn Typenschild und / oder Seriennummer entfernt wurden.

1. Zur Verifizierung Ihres Anspruches und, um eine zeitnahe Bearbeitung zu gewährleisten, senden Sie uns bitte in jedem Fall den gesamten Verpackungsinhalt inklusive aller Zubehörteile zu. (z.B. Fernbedienung, Ständer, Wandhalterungen, A/V-Kabel usw.)

2. Die Garantie umfasst keine weitergehende Haftung unsererseits, insbesondere keine Haftung für Schäden, die nicht am Gerät selbst entstanden sind oder die durch den Ausfall des Gerätes bis zur Instandsetzung entstehen (z.B. Wegekosten, Handlingkosten, etc.). Unsere gesetzliche Haftung, insbesondere nach dem Produkthaftungsgesetz, wird hierdurch nicht eingeschränkt oder ausgeschlossen.

3. Von uns erbrachte Garantieleistungen verlängern die Garantiefrist von 2 Jahren ab Kaufdatum nicht, auch nicht hinsichtlich eventuell ausgetauschter Komponenten.

Garantie du fabricant

CH - 8957 Spreitenbach

CH - 8957 Spreitenbach
