BEDIENUNGSANLEITUNG AV28CH1EU JVC

BEDIENUNGSCANLEITUNG

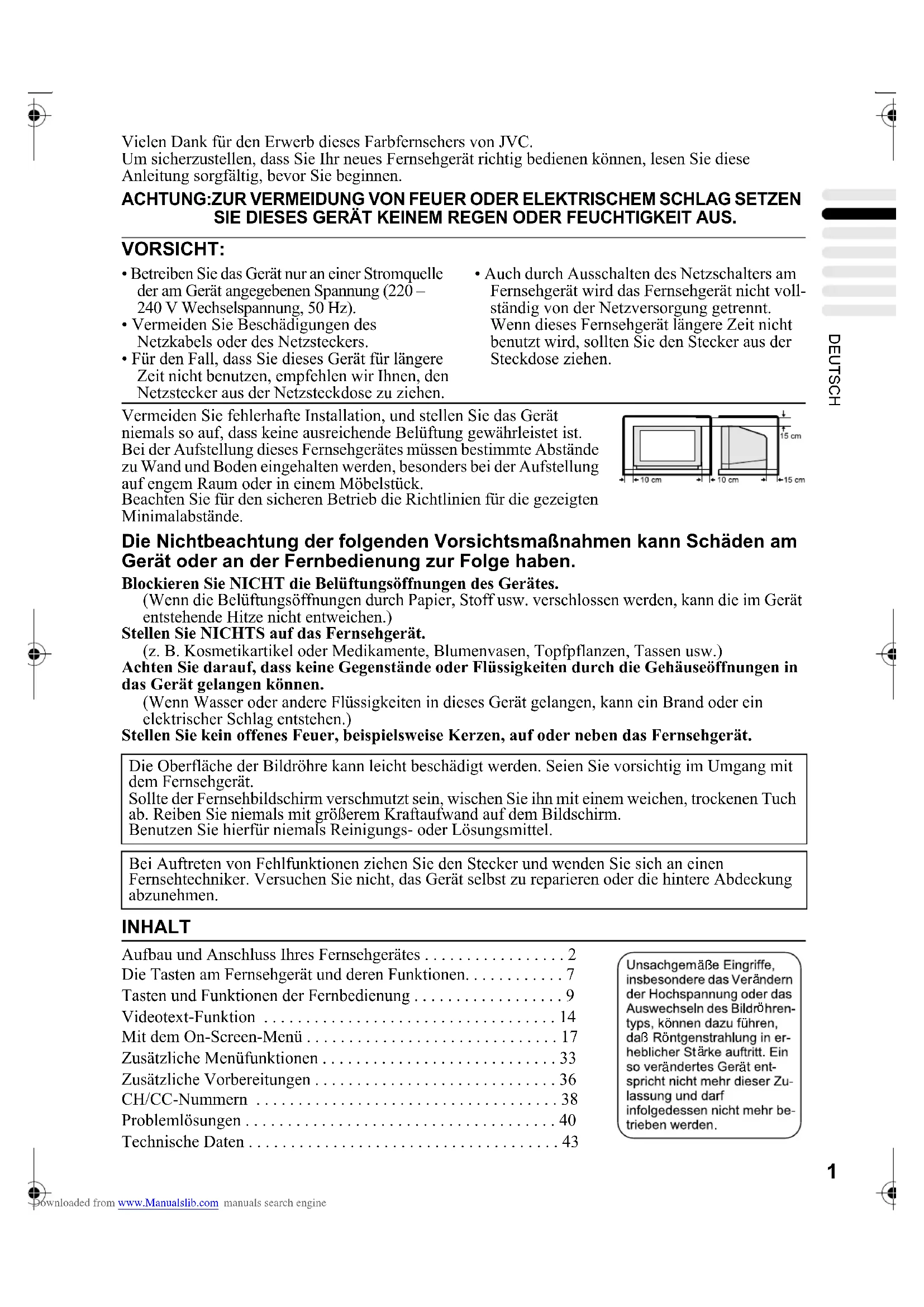

Vielen Dank für den Erwerb diesenes Farbfernsehers von JVC.

Um sicherzustellen, dass Sie Ihr neues Fernsehgerät richtig bedieren können,lesen Sie diese Anleitung sorgfältig,bevor Sie beginnen.

ACHTUNG:ZUR VERMEIDUNG VON FEUER ODER ELEKTRISCHEM SCHLAG SETZEN SIE DIESES GERÄT KEINEM REGEN ODER FEUCHTIGKEIT AUS.

VORSICHT:

• Betreiben Sie das Gerät nur an einer Stromquelle der am Gerät angegebenen Spannung (220 - 240 V Wechselspannung, 50 Hz).
• Vermeiden Sie Beschädigungen des Netzkabels oder des Netzsteckers.

• Für den Fall, dass Sie theses Gerät für langere Zeit nicht benutzen, empfehlen wir Ihnen, den Netzstecker aus der Netzsteckdose zuziehen.

• Auch durch Ausschalten des Netzschalters am Fernsehgerät wird das Fernsehgerät nicht vollständig von der Netzversorgung getrennt. Wenn diese Fernsehgerät längerere Zeit nicht benutzt wird, sollen den Stecker aus der Steckdoseziehen.

Vermeiden Sie fehlerhafte Installation, und stellen Sie das Gerät nimials so auf, dass keine ausreichende Belüfung gewährleistet ist. Bei der Aufstellung these Fernsehgerätes müssen bestimmte Abstände zu Wand und Boden eingehalten werden, besonderss bei der Aufstellung auf engem Raum oder in einem Möbelstück. Beachten Sie für den sicheren Betrieb die Richtlinien für die gezeugten Minimalabstände.

Die Nichtbeachtung der folgenden Vorsichtsmaßnahmen kann Schäden am Gerät oder an der Fernbedienung zur Folge haben.

Blockieren Sie NICHT die Beluftungsöffnungen des Gerätes.

(Wenn die Beluftungsöffnungen durch Papier, Stoff usw. verschlossen werden, kann die im Gerät entstehende Hitze nicht entweichen.)

Stellen Sie NICHTS auf das Fernsehgerät.

(z. B. Kosmetikartikel oder Medikamente, Blumenvasen, Topfpflanzen, Tassen usw.)

Achten Sie darauf, dass keine Gegenstände oder Flüssigkeiten durch die Gehäuseöffnungen in das Gerät gelangen können.

(Wenn Wasser oder andere Flüssigkeiten in diesen Gerät gelangen, kann ein Brand oder ein elektrischer Schlag entstehen.)

Stellen Sie kein offenes Feuer, beispielsweise Kerzen, auf oder darüber das Fernsehgerät.

Die Oberfläche der Bildrohre kann leicht beschädigt werden. Seien Sie vorsichtig im Umgang mit dem Fernsehgerät.

Sollte der Fernsehbildschirm verschmutzt sein, wischen Sieihn mit einem weichen, trockenen Tuch ab. Reiben Sie niemals mit großerem Kraftaufwand auf dem Bildschirm.

Benutzen Sie hierfür niemals Reinigungs- oder Lösungsmittel.

Bei Auftreten von Fehlfunktionenziehen Sie den Stecker und wenden Sie sich an einen Fernsehtechniker. Versuchen Sie nicht, das Gerät selbst zu reparieren oder die wichtere Abdeckung abzunehmen.

INHALT

Aufbau und Anschluss Ihres Fernsehgerätes 2

Die Tasten am Fernsehgerät und deren Funktionen. 7

Tasten und Funktionen der Fernbedienung 9

Videotext-Funktion 14

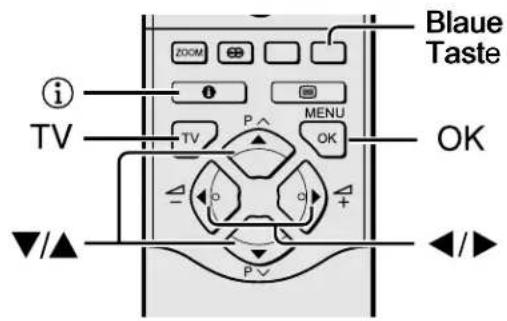

Mit dem On-Screen-MENU 17

Zusätzliche Menüfunktionen 33

Zusätzliche Vorbereitungen 36

CH/CC-Nummern 38

Problemlösungen 40

Technische Daten 43

Unsachgemäß Eingriffe, insbesondere das Verändern der Hochspannung oder das Auswechseln des Bildrohrentypes, können dazu führen, daß Rontgenstrahlung in erheblicher Stärke auftritt. Ein so verändertes Gerät entspricht nicht mehr dieser Zu-lassung undarf infolgedessen nicht mehr betrieben werden.

Aufbau und Anschluss Ihres Fernsehgerätes

Vorsicht

• Schalten Sie alle beteiligten Geräte einschließlich des Fernsehers aus, bevor Sie irgendwelche Verbindungen herstellen.

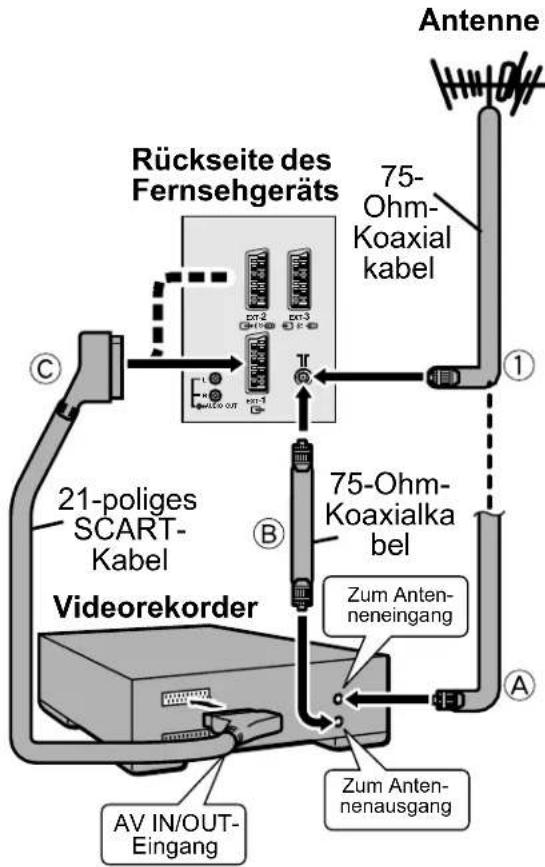

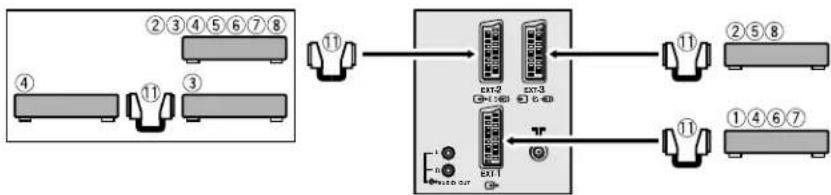

Anschlieben von Antenne und Videorekorder

Die Anschlusskabel werden nicht mitgeliefert.
- Für weitere Einzelheitenlesen Sie auch die Anleitungen der anzuschliebenden Geräte.

■ Wenn Sie einen Videorekorder anschließen möchten, folgen Sie
- Wenn Sie keinen Videorekorder anschließen, folgen Sie ①.

Um die T-V LINK-Funktionen zu bedienden, muß cin T-V LINK-kompatibler Videorekorder am EXT-2-Anschluß des Fernschers angeschlossen werden. Für Einzelheiten zu den T-V LINK Funktionen setzen Sie den Abschnitt "T-V LINK FUNKTIONEN" auf Seite 5.

• Sie können ein Video auf dem Videorekorder abspielen, ohne durchzuführn. Naherres erfahren Sie in der Anleitung Ihres Videorekorders.
• Für den Anschluß weiterer externer Geräte lessen Sieitte den Abschnitt "Zusätzliche Vorbereitungen" auf Seite 36.

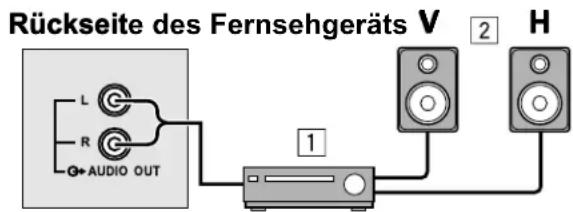

• Für den Anschluß von Laufsprechern und Verstärker lessen Sieitte den Abschnitt "Anschlieben von Laufsprechern/Verstärker (nicht bei AV28CH1EU)" auf Seite 37.
• Wenn an einem T-V LINK-kompatiblen Videorekorder ein Decoder angeschlossen werden soll, stellen Sie die DECODER (EXT-2)- Funktion auf EIN. Für Einzelheitenlesen Sieitte Verwendung der DECODER (EXT-2)- Funktion auf Seite 35. Anderenfalls konnen Sie verschlusselte Kanäle nicht betrachten.

Rückseite

① Antennenbuchse (2)
② EXT-1-Anschluss (2, 22, 36)
③ EXT-2-Anschluss (2,5,22,36)
④ EXT-3-Anschluss (22, 36)
⑤AUDIO OUT-Anschluss (nicht bei AV28CH1EU) (37)

Das Netzkabel an die Netzsteckdose anschließen

Vorsicht

• Betreiben Sie das Gerät nur an einer Stromquelle der am Gerät angegebenen Spannung (220 - 240 V Wechselspannung, 50 Hz).

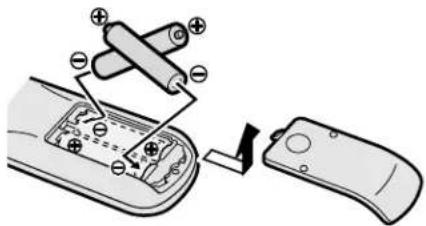

Einsetzen der Batterien in die Fernbedienung

Verwenden Sie zwei AAA/R03

Trockenzellen-Batterien.

Legen Sie die Batterien am Ende ein, und achten Sie daraufuf, daß die Polarität ( und ) richtig ist.

• Beachten Sie die Warnhinweise auf den Batterien.
  Die Batterielebensdauer betragt etwas sechs Monate bis über 1 Jahr, je nachdem, wie oft Sie das Gerät benutzen.
• Die mitgelieferten Batterien dienen nur zum Aufbau und Testen ihres Fernsehers;itte ersetzen Sie diese so bald wie möglich.
• Wenn die Fernbedienung nicht mehr richtig Funktioniert, ersetzen Sie die Batterien.

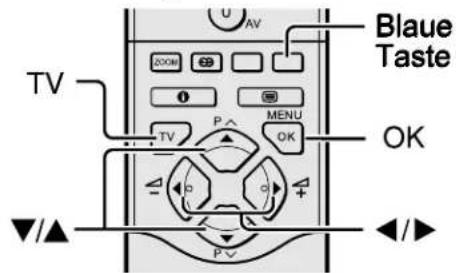

Grundeinstellungen

Wenn der Fernseher zum ersten Mal eingeschaltet wird, schaltet er in den Modus fur die Grundeinstellungen, und das JVC-Logo wird angezeigt. Befolgen Sie die Anweisungen auf dem Bildschirm, um die Grundeinstellungen vorzunehmen.

1 Drücken Sie den Netzschalter am Fernsehgerät.

Die Netz-LED leuchtet rot (für

"Betriebsbereit), dann grun (fur
"Eingeschaltet"), und das JVC-Logo wird angezeigt.

• Wenn die Netz-LED weiterhin rot leuchtet und nicht zu grün wechselt: Ihr Fernscher befindet sich in Betriebsbereitschaft ("Standby"). Schalten Sie das Gerät mit der Taste / (Standby) auf der Fernbedienung ein.
  Das JVC-Logo erscheint nicht mehr, wenn das Gerät bereits einmal eingeschaltet wurde. Benutzen Sie in thisem Fall die Funktionen "SPRACHE" und "AUTO", um die Grundeinstellungen vorzunehmen. Für Einzelheitenlesen Sieitte "PROGRAMMIERUNG" auf Seite 27.

2 Drucken Sie die Taste COK.

Das Menu LANGUAGE erscheint.

3 Drucken Sie die Tasten « und ∇/△, um DEUTSCH zu wahlen. Drucken Sie dann die Taste OK.

Als Sprache für die Bildschirm-Menü ist "Deutsch" vorceingestellt. Das Menu LAND erscheint als Untermenü der Funktion AUTO. Es gibt zwei LAND-Menü. Durch Drücken der gelben Taste wird das LAND-Menü wie folgt umgeschaltet:

4 Drücken Sie die Tasten «» und / , um das Land zu wahlen, in dem Sie sich momentan befinden.

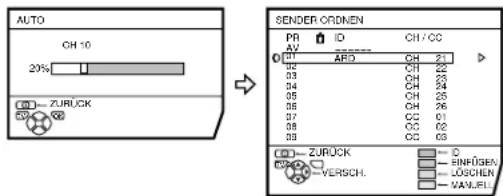

5 Starten Sie die Funktion AUTO mit der blauen Taste.

Das Menu AUTO erscheint, und die empfangenen Fernsehkanäle werden automatisch auf die Programmnummern verteilt und gespeichert (PR).

• Für Abbruch der AUTO Funktion: Drücken Sie die Taste TV.

D0004-GE

Sobald die Fernsehkanäle auf den Programmnummern gespeichert sind (PR), erscheint das Menu SENDER ORDNEN.

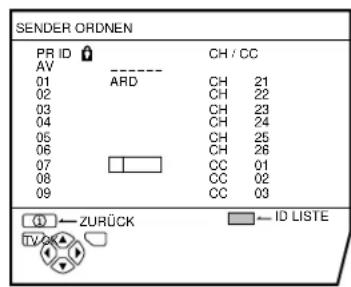

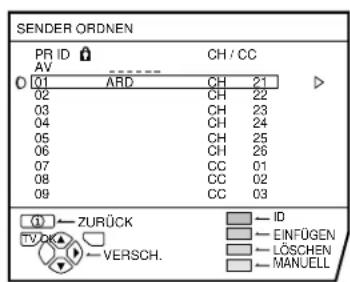

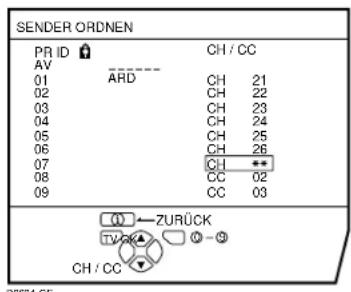

• Sie können jetzt mit der Bearbeitung der Programmnummern (PR) in der Funktion SENDER ORDNEN/ MANUELL fortfahren. Für Einzelheitenlesen Sieitte“SENDER ORDNEN/MANUELL”auf Seite 28.
• Wenn Sie die Funktion SENDER ORDNEN/MANUELL nicht benutzen möchten, fahren Sie mit den{nachsten Schritten fort.

Wenn "ACI START/ACI WEITER" im Menu AUTO erscheint:

Sie konnen die Funktion ACI (Automatische Programmierung) verwenden, um die ACI-Daten zu decodieran und die Registrierung aller Fernschkanale in kurzer Zeit zu bcenden. Einzelheiten über die ACI-Funktion und ihre Verwendung siehe "Verwendung der ACI-Funktion" auf Seite 33. Wenn Sie die ACI-Funktion nicht verwenden möchten, drücken Sie die Tasten / zum Wahlen von ACI WEITER und drucken dann die Taste OK.

6 Drücken Sie die Taste COK zur Anzeige des Menüs T-V LINK.

7 Wenn Sie keinen T-V LINK-kompatiblen Videorekorder angeschlossen haben:

Drücken Sie die Taste TV, um das Menu T-V LINK zu verlassen. Das Menu T-V LINK verschwindet.

Wenn Sie einen T-V LINK-kompatiblen Videorekorder an der Buchse EXT-2 angeschlossen haben:

Befolgen Sie die Bedienungsschritte unter "Herunterladen (Download) der Daten zum Videorekorder" auf Seite 34, um die Programmnummer-Daten zu übertragen (PR).

Jetzt sind die Grundeinstellungen abgeschlossen, und Sie können fernsehen.

• Wenn Ihr Fernseher aus dem Sendesignal den Name des Fernsehsenderslesen kann, speichert er thisen automatisch (ID) unter der Programmnummer (PR), auf der der Kanal gespeichert wurde.
• Wenn der gewünschte Fernsehkanal auf keiner Programmnummer (PR) gespeichert wurde, stellen Sie diesen mit der Funktion MANUELL von Hand ein. Für Einzelheiten setzen Sieitte "SENDER ORDNEN/MANUELL" auf Seite 28.
• Der Fernsehkanal ist nicht unter einer Programmnummer gespeichert PR 0 (AV). Wenn Sie einen Fernsehkanal unter PR 0 (AV) einstellen möchten, stellen Sie diesen mit der Funktion MANUELL von Hand ein. Für Einzelheitenlesen Sieitte "SENDER ORDNEN/MANUELL" auf Seite 28.

T-V LINK FUNKTIONEN

Wenn ein T-V LINK-kompatibler Videorekorder an der Buchse EXT-2 des Fernschers angeschlossen wird, ist es einfacher, den Rekorder einzustellen und Videos zu betrachten. T-V LINK besitzt die folgenden Funktionen:

Verwendung der T-V LINK-Funktionen:

Ein T-V LINK-kompatibler Videorekorder ist Voraussetzung. Der Videorekorder muß mit einem voll belegten SCART-Kabel an der Buchse EXT-2 am Fernseher angeschlossen sein.

T-V LINK-kompatible Videorekorders sind z. B.JVC-Videorekorder mit dem Logo T-V LINK, oder ein Rekorder mit einem der folgenden Logos. These Rekorders können einzige oder alle der folgend beschrieben Funktionen besitzen. Naheres erfahren Sie in der Anleitung Ihres Videorekorders.
"Q-LINK" (ein Warenzeichen der Panasonic Corporation) "Data Logic" (ein Warenzeichen der Metz Corporation)
"Easy Link" (ein Warenzeichen der Phillips Corporation)
"Megalologic" (ein Warenzeichen den Grundig Corporation)
"SMARTLINK" (ein Warenzeichen der Sony Corporation)

Herunterladen (Download) der Voreinstellungen

Hiermit konnen Sie die Daten der Programmnummern vom Fernsehgerät zum Videorekorder übertragen.
These "Preset Download"-Funktion beginnnt automatisch, wenn die Grundeinstellungen abgeschlossen sind, oder wenn die Funktionen AUTO oder SENDER ORDNEN/MANUELL durchgeführt werden.

• Diese Funktion kann auch am Videorekorder ausgeführrt werden.

Wenn "FUNKTION NICT VERFÜGBAR" angezeigt wird:

Wenn "FUNKTION NICT VERFUGBAR" angezeigt wird, war der Download nicht erfolgreich. Bevor Sie den Download nochmals ausliesen, vergewissern Sie sich folgender Dinge:

• Der Videorekorder ist eingeschaltet.
• Der Viderekorder ist T-V LINK-kompatibel.
  Der Videorekorder ist an der Buchsc EXT-2 angeschlssen.
• Alle Pins des SCART-Kabels sind durchverbunden (fragen Sie ihren Handler).

Direktaufnahme

"Was Sie sehen,nehmen Sie auf"
Sie konnen mit einer einfachen Bedienung das Bildsignal auf dem Videorekorder aufnahmen, das Sie momentan sehen.
Naheres erfahren Sie in der Anleitung Ihr's Videorekorders. Bedienung am Videorekorder. "RECORDER IN AUFNAHME" wird angezeigt.

Unter folgenden Bedingungen wird der Rekorder die Aufnahme abbrechen, wenn der Fernseher ausgeschaltet wird, wenn das Programm oder der Eingang umgeschaltet werden, oder, wenn das Menu auf dem Bildschirm angezeigt wird:

• Bei der Aufnahme von Bildsignalen von externen Geräten, die am Fernseher angeschlossen sind.

• Bei der Aufnahme eines Fernsehsenders, nach dem er von einem Decoder dekodiert wurde.

• Bei der Aufnahme vom Ausgang des Fernsehers aufgrund schlechten Empfangs des Senders am Vidcorckorder.

• Wenn der Videorekorder nicht bereit ist (z.B. wenn kein Band eingelegt ist), wird "KEINE AUFNAHME" angezeigt. (nicht bei AV28CH1EU)
• Die Bedienung über das Fernschgerät ist nicht möglich.
• Generell kann der Videorekorder einen Sender, der von dessen Empfangsteil nicht richtig empfangen wird, nicht aufnahmen, auch dann, wenn Sie den Sender mit ihrem Fernseher einwandfrei empfangen können. Einige Rekorder können solche Sender über den Ausgang des Fernsehers aufnahmen, wenn der Sender am Fernseher zu empfangen ist. Nähreres erfahren Sie in der Anleitung Ihres Videorekorders.

Automatisches Einsatzen per Videorekorder Bilddarstellung

Wenn die Wiedergabe am Videorekorder beginnt, schaltet sich der Fernseher automatisch ein, und das Bildsignal an der Buchse EXT-2 wird angezeigt. Wenn das Menu des Videorekorders bedicnt wird, schaltet sich der Fernseher automatisch ein, und das Bildsignal an der Buchse EXT-2 wird angezeigt.

• These Funktion arbeitet nicht, wenn Ihr Fernseher komplett ausgeschaltet ist. Schalten Sie ihren Fernseher auf Bereitschaft (Standby-Modus).

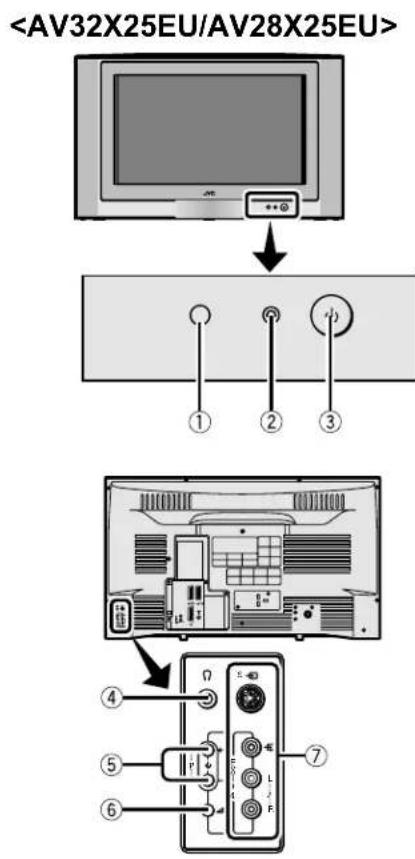

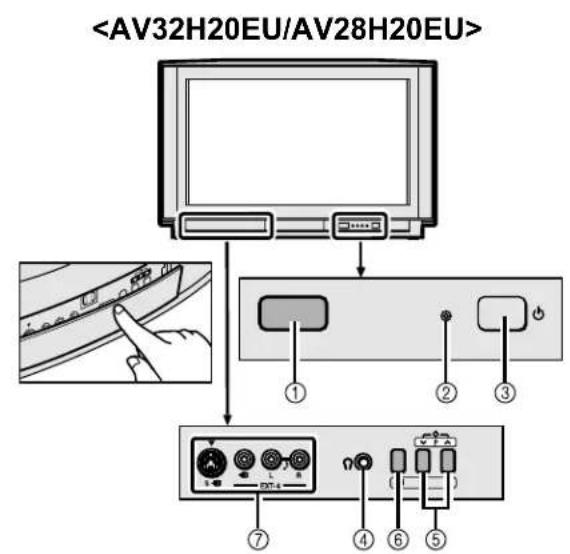

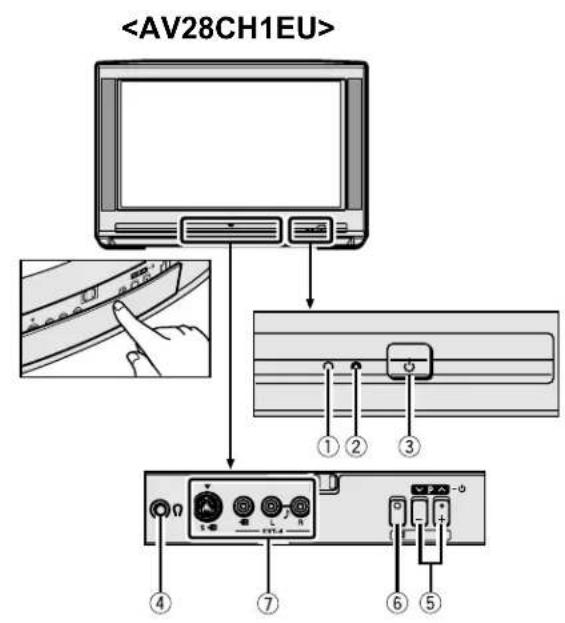

Die Tasten am Fernsehgerät und deren Funktionen

Naheres erfolhen Sie auf den in Klammern angegebenen Seiten.

① Fernbedienungssensor
②Netz-LED(3,8)
③Netzschalter (3, 8)
④ Kopfhorerbuchse (Miniklinkenbuchse) (36)
⑤ P V/△-Tasten/-/+-Tasten (8)
Lautstärketaste (Volume) (8)
⑦ EXT-4-Anschluss (22, 36)

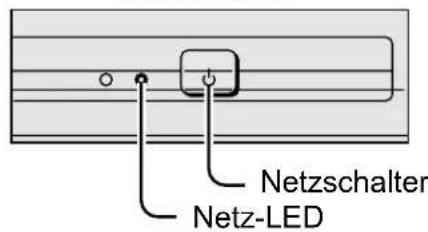

Einschalten des Gerätes

Drucken Sie den Netzschalter am Fernsehgerät.

Die Netz-LED leuchtet rot, und Ihr Fernseher ist betriebsbereit (Standby).

• Wenn die Netz-LED grün leuchtet, ist das Gerät bereits eingeschaltet.

Ausschalten des Geräts:

Drücken Sie nochmals den Netzschalter am Fernschgrät.

Die Netz-LED crlischt.

Vorsicht

• Auch durch Ausschalten des Netzschalters am Fernsehgerät wird das Fernsehgerät nicht vollständig von der Netzversorgung getrennt. Wenn these Fernsehgerät längerere Zeit nicht benutzt wird, sollen den Stecker aus der Steckdoseziehen.

Einschalten des Fernsehers aus dem Standby-Modus

Drucken Sie die Tasten P V/A, um den Fernseher aus der Bereitschaft einzuschalten.

Fernsehsender wahlen

Drucken Sie die Tasten P V/ʌ, um eine Programmnummer (PR) oder einen EXT-Eingang zu wahlen.

Lautstärke einstellen

1 Drücken Sie die Taste (Lautstärke).

Es erscheint die Lautstärkeanzeige.

2 Drucken Sie die Tasten - / + whilstrend die Lautstärkeanzeige dargestellt wird.

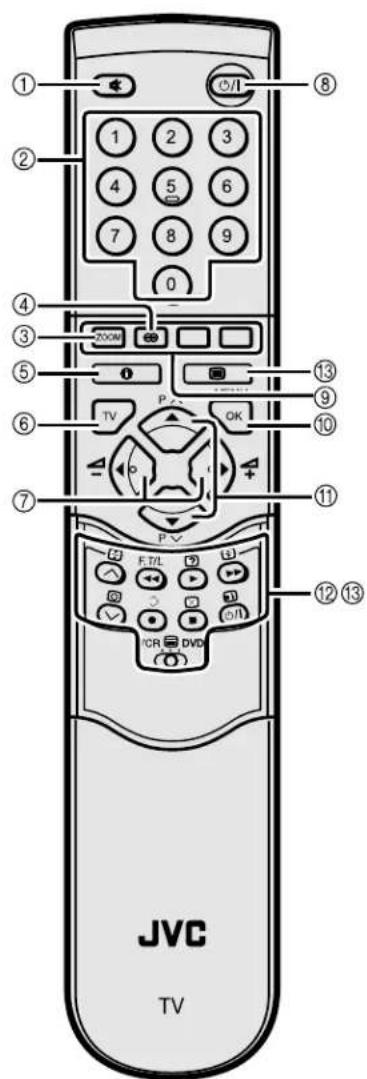

Tasten und Funktionen der Fernbedienung

①Stummschaltungstaste (Mute)
②Ziffern-Tasten
③ZOOM-Taste
④HYPER SOUND-Taste
⑤Informationstaste
⑥TV-Taste
⑦ -Tasten
⑧ Bereitschaftstaste (Standby)
⑨Farbentasten
10OK-Taste
① △-Tasten
② Bedienungstaten fur VCR/DVD/ Videotext
13 VCR DVD-Schalter (Text)-Taste

Ein- und Ausschalten des Fernsehers aus dem Bereitschaftsmodus

Drücken Sie die Taste / (Standby), um den Fernseher ein- oder auszuschalten.

Wenn das Gerät eingeschaltet ist, wechselt die Farbe der Netz-LED von rot zu grün.

Das Gcrat kann durch Drucken der TV-Taste, der / -Taste oder mit den Zifferntasten eingeschaltet werden.

Fernsehsender wahlen

Mit den Zifferntasten: Geben Sie die Programmnummer (PR) des Kanals mit den Zifferntasten ein.

Beispiel:

• PR6 drucken Sie 6
• PR12 → drücken Sie 1 und 2

Mit den TantenV/△: Drucken Sie die V/△-Tasten, um die gewünschte Programmnummer (PR) zu wahlen.

Benutzen Sie PR LISTE:

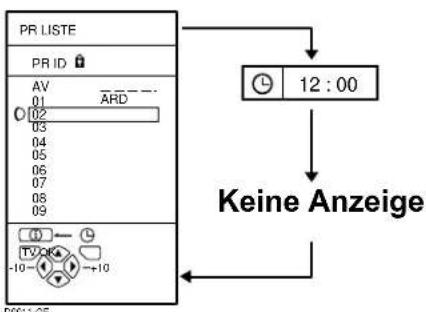

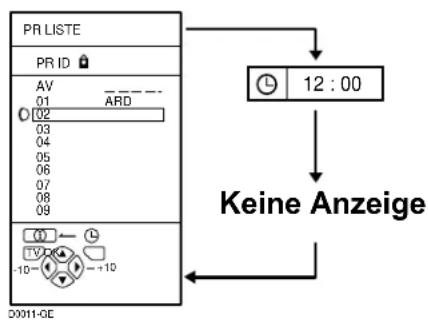

1 Drucken Sie die Taste (Information) zur Anzeige der PR LISTE.

Wenn Sie die Taste (Information) drücken,ändert sich die Anzeige wie folgt:

2 Drucken Sie die Tasten and , um die gewünschte Programmnummer (PR) zu wahlen. Drucken Sie dann die Taste OK.

• Bei Programmnummern (PR) mit aktivierter Funktion KINDERSICHERUNG wird das Symbol (KINDERSICHERUNG) darüber der Programmnummer (PR) in der PR LISTE dargestellt.
• Sie können die Tasten / nicht zur Anzahl einer Programmnummer (PR) benutzen, wenn die Funktion KINDERSICHERUNG aktiv ist.
• Wenn Sie versuchen, eine Programmnummer (PR) bei aktiver KINDERSICHERUNG zu wahlen, erschweit das Symbol (KINDERSICHERUNG), und Sie können den Sender nicht sehen. Wenn Sie die Kindersicherung ausschalten möchten,lesen Sieitte "KINDERSICHERUNG" auf Seite 25.
• Korrigieren Sie das Bild, wenn es schrief ist. Siehe "HORIZONTALKORR. (nicht bei AV28CH1EU)" auf Seite 21.

Lautstärke einstellen

Stellen Sie mit den Tasten / die Lautstärke ein.

Die Lautstärkeanzeige erscheint und die Lautstärke andert sich beim Drucken der Tasten - / +

■ Ton stumm schalten

Drücken Sie die Taste (Muting), um den Ton auszuschalten.

Wenn Sie die Taste (Muting) nochmals drücken, wird wieder die vorherige Lautstärke eingestellt.

Bildsignale von externen Geräten betrachten

Mit TasteO(AXY)

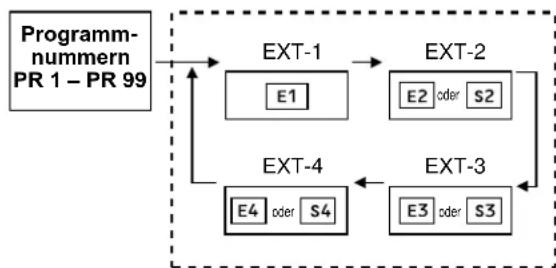

Drücken Sie die Taste O (AV), um eine EXT-Buchse zu wahlen.

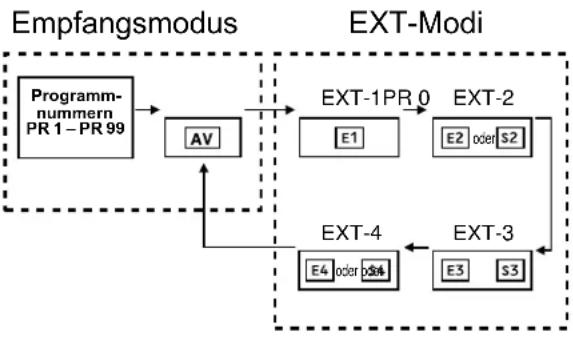

Empfangsmodus
EXT-Modi

Mit den TasterV/△:

Drucken Sie die / -Tasten, um eine EXT-Buchse zu wahlen.

Mit der PR LISTE:

1 Drucken Sie die Taste ①

(Information) zur Anzeige der PR LISTE.

2 Drucken Sie die Tasten «▶» und «▼/▲», um eine EXT-Buchse zu wahlen. Drucken Sie dann die Tas OK.

Die EXT-Buchsen finden Sie hinter der Programmnummer PR 99.

• Sie können ein Video-Eingangssignal im Format S-VIDEO (Y/C-Signal) oder dem normalen Videosignal (Composite-Signal) wahren. Für Einzelheiten setzen Sieitte "S-IN (S-VIDEO-Eingang)" auf Seite 22.
• Wenn Sie kein klares bzw. kein Farbbild erhalten, müssen Sie die Fernsehnorm von Hand umstellen. Siehe "EMPFANGSSYSTEM" auf Seite 20.
• Wenn Sie eine EXT-Buchse wahlen, an der kein Signal anliegt, ist die Nummer des EXT-Anschlusses auf dem Bildschirm fixiert.
• Dieses Gerät besitzt eine Funktion, die auf ein bestimmtes Signal von einem externen Gerät automatisch den Eingang umschaltet. (Nicht von der EXT-4 Buchse Unterstützung.)

Rückkehr zu einem Fernsehkanal: Drücken Sie die Taste TV, dann die Tasten / oder die Zifferntasten.

Verwendung der Programmnummern PR 0 (AV):

Wenn Fernseher und Videorekorder nur per Antennenkabel verbunden sind, können Sie durch Auswahr der Programmnummer PR 0 (AV) die Bildsignale Ihr's Videorekorders empfangen. Stellen Sie den RF-Kanal des Videorekorders manuell auf die Programmnummer PR 0 (AV) ein. Für Einzelheitenlesen Sieitte "SENDER ORDNEN/MANUELL"auf Seite 28. Durch Drucken der Taste O (AV) wird die Auswahr wie folgt umgeschaltet:

• Der RF-Kanal des Videorekorders wird als RF-Signal vom Rekorder gesendet.
• Nähreres erfahren Sie in der Anleitung Ihres Videorekorders.

ZOOM-Funktion

Sie konnen die Bildgroße entsprechend dem Bildseitenverhältnis einstellen. Wahlen Sie aus den folgenden ZOOM Modi die Beste aus.

AUTO:

Für alle Bildformate außer Normalbild (Bildseitenverhältnis 4:3) wird das Bild automatisch in der optimalen Großdargestellt.

Bei Normalbild (Bildseitenverhältnis 4:3) wird das Bild entsprechend dem ZOOM-Modus dargestellt, der im Menu 4:3 AUTO ZOOM gewählt wurde. Für Einzelheiten lessen Sieitte "4:3 AUTO ZOOM" auf Seite 20.

• AUTO Funktioniert bei schlechter Signalqualität nicht immer zufriedenstellend. Wahlen Sie in thisem Fall den optimalen ZOOM-Modus manuell.
• Dieses Gerät unterstützt WSS (Brechtbildsignale). Beim Empfang von WSSWSS-Sendungen, während der ZOOM-Modus auf AUTO gestellt ist, wird der am Besten geeignete ZOOM-Modus automatisch ausgewählt.

NORMAL:

Zur Anzeige des Normalbildes (Verhältnis 4:3) in OriginalgroBe.

PANORAMIC:

In thisem Modus werden Bilder mit normalem Seitenverhältnis (4:3) so verbreitet, dass sie den Bildschirm ausfüllen, ohne dass das Bild unnatürlich wirkt.

• Der obere und andere Bildrand wird bzw. leicht abgeschritten.

14:9 ZOOM:

Dieser Modus vergroßert Bilder im Breitbildformat 14:9 so, dass das Bild die oberen und unteren Bildränder berührt.

16:9 ZOOM:

Dieser Modus vergroßert Bilder im Breitbildformat 16:9 so, dass der gesamte Bildschirm ausgefüllt wird.

16:9 ZOOM UNTERTITEL:

Dieser Modus vergroßert Bilder im Breitbildformat 16:9 so, dass einschließlich der Untertitel der gesamte Bildschirm ausgefüllt wird.

VOLLBILD:

Dieser Modus verbreitet Bilder mit normalem Seitenverhältnis (4:3) so, dass der Bildschirm ausgefüllt wird.

Benutzen Sie diesen Modus für Bilder mit einem Seitenverhältnis von 16:9, die in das Normalbild-Format (4:3) gebracht wurden, um das ursprüngliche Seitenverhältnis wieder herzustellen.

Wahlen Sie den ZOOM-Modus

1 Drücken Sie die Taste ZOOM zur Anzeige des Menüss ZOOM.

2 Drucken Sie die Tasten , um einen ZOOM-Modus zu wahlen. Drucken Sie dann die Taste OK.

Das Bild wird vergroßert oder komprimiert, und der ZOOM-Modus wird etwa 5 Sekunden lang angezeigt.

• Der ZOOM-Modus kann automatisch aufgrund eines Steuersignals von einem externen Gerät geändert werden. Wenn Sie zum vorherigen ZOOM-Modus zurückschalten wollen, wahlen Sie den ZOOM-Modus erneut.

Einstellen des sightbaren Bildbereichs

Wenn Untertitel oder der obere (oder unsere) Bildrand abgeschritten werden, stellen Sie den sightbaren Bildbereich von Hand ein.

1 Drucken Sie die Taste ZOOM.

Das Menu ZOOM erscheint.

2 Drücken Sie die Taste COK zur Anzeige des Menüss ZOOM.

Die Anzeige leuchtet auf.

3 Drücken Sie, während die Anzeige leuchtet, die Tasten / um den vertical sightbaren Bereich einzustellen.

• In den Betriebsarten NORMAL oder VOLLBILD konnen Sie den sichbaren Bereich nicht einstellen.

HYPER SOUND-Function

Sie konnen den Ton mit einem noch stärkeren Raumgebung genieben.

Drucken Sie die Taste (HYPER SOUND), um die HYPER SOUND Funktion ein- oder auszuschalten.

Die HYPER SOUND Funktion arbeitet nicht korrekt in mono.
Die HYPER SOUND Funktion kann ebenfalls im SOUND EINSTELLUNG Menu cin- oder ausgeschaltet werden. Für Einzelheitenlesen Sieitte "HYPER SOUND" auf Seite 22.

Anzeige der aktuellen Uhrzeit

Sie konnen die aktuelle Uhrzeit auf dem Bildschirm darstellen lessen.

Drücken Sie zur Anzeige der aktuellen Uhrzeit die Taste (Information).

Wenn Sie die Taste (Information) drücken,ändert sich die Anzeige wie folgt:

• Dieser Fernscher benutzt die Videotext-Daten zur Einstellung der aktuellen Uhrzeit. So lange der Fernseher nach dem Einsatzen noch nicht auf einen Kanal gestellt war, der Videotext sendet, bleibt die Zeitanzeige leer. Um die aktuelle Zeit zu erfahren, wahlen Sie einen Sender mit Videotext. Die Zeit wird weiterhin angezeigt, so lange Sie das Gerät nicht ausschalten, auch dann, wenn Sie andere Sender wahlen.
• Beim Betrachten von Videos ist die angezeigte aktuelle Uhrzeit gelegentlich nicht korrekt.

Sofortige Rückkehr zum Fernsehkanal

Sie konnen immer auf einen TV-Kanal umschalten.

Drucken Sie die Taste TV.

Das Gerät schaltet in den Empfangsmodus, und es erscheint der eingestellte Sender.

Bedienung eines Videorekorders (VCR) oder DVD-Spielers von JVC

Sie konnen einen Videorekorder oder DVD-Spieler von JVC fernbedieren. Wenn Sie eine Taste mit dem gleichen Symbol wie auf der geräteigenen Fernbedienung drücken, wird die entsprechende Funktion ausgelost.

1 Stellen Sie den Schalter VCR DVD auf eine der Positionen VCR oder DVD.

VCR:

Wenn Sie den Videorekorder bedieren, stellen Sie den Schalter auf die Position VCR.

DVD:

Wenn Sie den DVD-Player bedieren,
stellen Sie den Schalter auf die Position DVD.

2 Drucken Sie die Steuertaste VCR/DVD, um ihren VCR (Videorekorder) oder DVD-Player zu bedienen.

• Bei Geräten anderer Hersteller als JVC kann diese Funktion nicht benutzt werden.
• Auch dann, wenn Ihr Gerät von JVC hergestellt wurde, kann es je nach Gerät sein, daß einige oder gar keine der Tasten Funktionieren.
• Sie können mit den Tasten V/An einen Sender auswahlen; der Videorekorder empfangt oder wählten Abschnitt aus, den der DVD-Player wiedergebnit.
• Bei einigen DVD Player-Modelen werden die Tasten / sowohl für Schnellen Vor-/Rücklauf als auch zur Wahl des Abschnitts verwendet. In thisum Fall Funktionieren die Tasten / nicht.

Videotext-Funktion

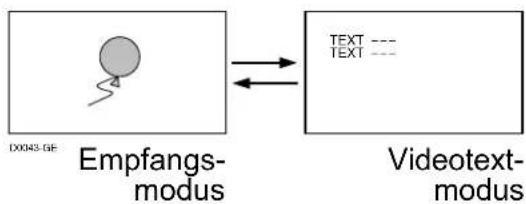

Allgemeine Bedienung

Sie konnen drei Arten von Videotext-Sendungen empfangen: FLOF (Fastext), TOP und WST.

1 Wahlen Sie einen Sender, der Videotext sendet.
2 Stellen Sie den Schalter VCR DVD auf die Position (Text).

3 Drücken Sie die Taste (Text), um den Videotext anzuzeigen.

Wenn Sie die Taste (Text) drucken, wird der Modus wie folgt umgeschaltet:

4 Wahlen Sie eine Videotext-Seite, indem Sie die Tasten / , die Ziffern- oder die Farbentasten drucken.

Zurückschalten auf

Fernsehemempfang:

Drucken Sie die Taste TV oder (Text).

• Wenn Sie beim Empfang von Videotext auf Probleme stößen, wenden Sie sich an ihren Handler oder an den betreffenden Sender.
  Die ZOOM-Funktion Funktioniert im TV-und-Text- oder im Text-Modus nicht.
  Die Menübedienung ist nicht möglich, wenn Sie Videotext sehen.
  Die Anzeige der Sprache hangt von dem im LAND-Menu eingestellen Land ab. Wenn Zeichen auf einer Videotext-Seite nicht richtig dargestellt werden, wahren Sie für die LAND-Einstellung ein anderes Land aus. Ausfuhrliche Informationen siehe "Ändern der LAND-Einstellung" auf Seite 34.

Verwendung des Listenmodus

Sie konnen die Nummern Ihrer bevorzugten Videotext-Seiten abspeichern und sie mit den Farbstanten abrufen.

Seitennummern speichern:

1 Drucken Sie die Taste FTTL, um den Listenmodus zu aktivieren.

Die gespeicherten Seitennummern erscheinen unter auf dem Bildschirm.

2 Drücken Sie eine Farbstaste, um eine Position zu wahren. Drücken Sie dann die Zifferntasten, um die Seitennummer einzugegeben.

3 Drücken und halten Sie die Taste (Speichern).

Die vier Seitennummern blinken weiß, um anzuzeigen, daß diese gespeichert wurden.

■ Aufrufen einer gespeicherten Seite:

1 Drücken Sie die Taste FFTU, um den Listenmodus zu aktivieren.

2 Drücken Sie eine der Farbstanten, der eine Seite zugeordnet wurde.

ZOOM

Listenmodus verlassen:

Drucken Sie die Taste F.T/L erneut.

Halten

Sie konnen eine Videotext-Seite beliebig.
lange auf dem Bildschirm halten, auch dann,
wenn weitere Videotext-Seiten empfangen
werden.

Drucken Sie die Taste (Halten).

Halten abbrechen:

Drucken Sie die Taste (Halten) erneut.

Unter-Seiten

Einige Videotext-Seiten haben Unter-Seiten, die automatisch angezeigt werden. Sie können Unter-Seiten beliebig halten bzw. jederzeit betrachten.

1 Drücken Sie die Taste (Unter-Sections), um die Unter-Sections-Funktion aufzurufen.

Neben-Seitennummern werden links im Bild angezeigt.

Farbe* Bedeut	ung der Neben-Seitennummer
Gelb Wird angezeigt.
Weiß Kann angezeigt werden.
Blau oder Rot Kaann nicht angezeigt werden und wird nicht gesendet.

*: Hintergrundfarbe der Unter-Seiten-Nummer.

2 Drücken Sie die Tasten , um eine Unter-Sections-Nummer zu wahlen.

Unter-Seiten-Funktion abbrechen: Drucken Sie die Taste (Unter-Seite) erneut.

Aufdecken

Einge Videotext-Seiten enthalten
versteckten Text (zum Beispiel die Antwerten in einem Quiz).
Sie können den versteckten Text aufdecken.

Mit jedem Druck auf die Taste (Aufdecken) wird der Text verborgen oder aufgedeckt.

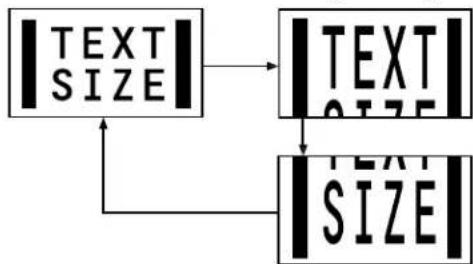

Grosse

Sie konnen die Höhe der Videotext-Anzeige verdoppeln.

Drucken Sie die Taste (Grosse).

Inhalt

Sie konnen immer zur Inhalts-Seite wechseln.

Drucken Sie die Taste (Inhalt).

Schaltet darüber auf Seite 100 oder eine zuvor angegebene Seite.

Listenmodus:

Kehrt zu der Seitennummer zusück, die unter links im Bild eingebrendet ist.

Abbrechen

Sie können nach einer Videotext-Seiteuchen halten, während Sie fernsehen.

1 Drücken Sie die Zifferntasten zur Eingabe der Seitennummer, oder drücken Sie eine der Farbstaten.

Das Gerät sicht nach der Videotext-Section.

2 Drucken Sie die Taste (Abbrechen).

Das Fernsehprogramm erscheint. Sobald das Gerät die gewünschte Seite gefunden hat, erscheint die Seitennummer oben links im Bildschirm.

3 Drücken Sie (Abbrechen), um zum Videotext zu schalten, sobald die Seitennummer angezeigt wird.

• Mit der Taste (Abbrechen) können

Sie nicht zurück in den

Empfangsmodus schalten. Anstelle des

Videotextes wird vorübergehend ein

Fernsehsender angezeigt.

Mit dem On-Screen-MENU

Dieses Gerät hativic Funktionen, die per Menubedient werden. Um alle Funktionen Ihres Fernsehers nutzen zu konnen, sollenn Sie die grundsätzliche Menübedienung safer beherrschen.

Allgemeine Bedienung

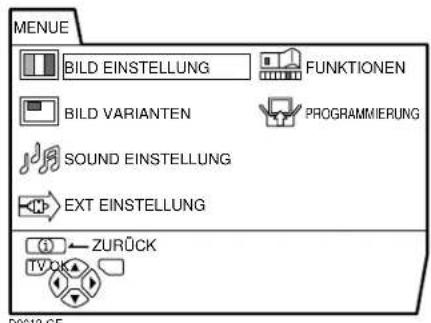

1 Drücken Sie die Taste COK zur Anzeige von MENUE (Hauptmenu).

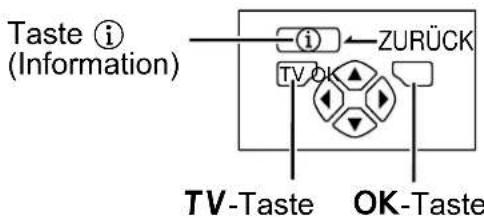

Die Anzeige unter in jedem Menustellt eine Taste auf der Fernbedienung dar, die Sie zur Bedienung der ausgewählten Funktion benutzen konnen.

Wenn auf dem Bildschirm ein Menu angezeigt wird, kann es passieren, dass der ZOOM-Modus automatisch auf VOLLBILD geändert wird. Dies ist keine Fehlfunktion. Wenn das Menu verschwindet, kehrt der ZOOM-Modus zur vorherigen ZOOM-Einstellung zurück.

2 Wahlen Sie mit den Tasten WAA einen Menupunkt und drucken Sie anschlieBend die Taste OK. Das Menu erscheint.
Rückkehr zum jeweils zuletzt gewahlten Menu: Drucken Sie die Taste (Information). Sofortiges Verlassen eines Menus: Drucken Sie die Taste TV.

3 Wahlen Sie mit den Tasten eine Funktion aus.

• Nähres über die Funktionen in den Menüs erfahren Sie auf den folgenden Seiten.

4 Drücken Sie die Tasten um die Parameter dieser Funktion zu erreichen.

• Wenn Sie eine Funktion bedieren möchten, bei der nur der Name erscheidt, befolgen Sie die Anweisungen auf den folgenden Seiten.
• Diem Anzeige unter in jedem Menu stellt eine Taste auf der Fernbedienung dar, die Sie zur Bedienung der ausgewählten Funktion benutzen können.

5 Drücken Sie die Taste K, um die Einstellung abzuschreiben.

Das Menu verschwindet.

• Beim Fernsehen im NTSC-System erscheinen die Menus in etwa der Hälfte ihrer normalen vertikalen Höhe.

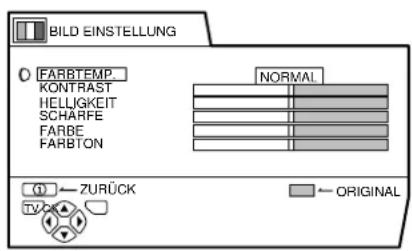

BILD EINSTELLUNG

DB014-GE

FARBTEMP.

Sie konnen einen von drei FARBTEMP.- Modi (drei verschiedene Bildinstellungen) auswahlen, so daß sich das Bild automatisch einstellt.

KÜHL:

Eine kühle, weiße Farbbasis mit einer Anhebung der Farbintensität und des Kontrastes, wodurch ein lebensigeres Bild erzeugt wird.

WARM:

Eine warme, rot-orange Farbbasis, die die richtige Farbintensität und den besten Kontrast für Spielfilme einstellt.

NORMAL:

Eine neutrale, weiße Farbbasis mit natürlichen Farben und normalem Kontrast.

■ Bildeinstellung

Sie konnen die Bildeinstellungen{jedes der FARBTEMP.-Modi beliebig einstellen.

KONTRAST

Hier konnen Sie den Bildkontrast einstellen.

:geringer
: stärker

HELLIGKEIT

Hier konnen Sie die Bildhelligkeit einstellen.

: dunkler
heller

SCHÄRFE

Hier konnen Sie die Bildschärfe einstellen.

:weicher
:scharfer

FARBE

Hier konnen Sie den Farbkontrast einstellen.

Hier können Sie die Farbbalance einstellen.

: ro'tlich
▶: grünlich

• Sie können die FARBTON-Einstellung nur ändern, wenn die Bildnorm auf NTSC 3.58 oder NTSC 4.43 eingestellt ist. (Siehe "Technische Daten" auf Seite 43.)

Aufrufen der Voreinstellungen{jedes der FARBTEMP.-Modi:

Drucken Sie die blaue Taste.

Die Bildeinstellungen des momentan gewählten FARBTEMP.-Modus (die Farbtemperatur) werden auf die Standardwerte zurückgesetzt und wieder im FARBTEMP.-Modus gespeichert.

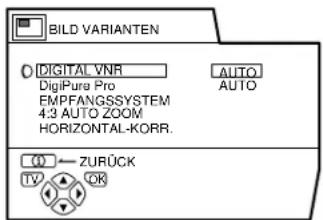

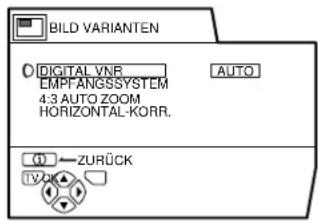

BILD VARIANTEN

01015-GE

0015GE

DIGITAL VNR

Die Funktion DIGITAL VNR ist eine Funktion zum Verringern des Rauschens im Bild.

Sie können zwischen drei verschiedenen Einstellungen für die Funktion DIGITAL VNR wahlen,)namlich AUTO, MIN und MAX.

AUTO:

Das Fernsehgerät stellt automatisch den Grad des DIGITAL VNR Effektsin, der dem Bildrauschen am besten entspricht und sorgt so für das bestmögliche Bild.

• Wenn Sie den DIGITAL VNR Effekt zu hoch einstellen, kann die Bildschärfe abnehmen. Normalerweise empfehlen wir, die Einstellung AUTO zu verwenden.

MIN:

Der Effekt der Funktion DIGITAL VNR ist minimal. Wenn Sie die Funktion DIGITAL VNR auf AUTO stellen, aber finding, daß die Scharfe des Originalbildes nicht optimal wiedergegeben wird, schalten Sie von AUTO auf MIN. um.

Die Einstellung MIN ist nicht für Bilder mit schlechter Qualität und hohem Rauschgrad geeignet.

MAX:

Der Effekt der Funktion DIGITAL VNR wird auf Maximum gehalten. Wenn Sie die Funktion DIGITAL VNR auf AUTO stellen, aber trotzdem noch Bildrauschen vorhanden ist, schalten Sie von AUTO auf MAX um.

Die Einstellung auf MAX ist nicht für Bilder mit sehr hoher Qualität und niedrigem Rauschgrad geeignet.

DigiPure Pro (nur bei AV32X25EU/ AV28X25EU)

Die Funktion DigiPure Pro verwendet neuste digitale Technologien, um ein natürlich wirkendes Bild zu erzeugen. Die Funktion DigiPure Pro enthalt die folgenden beiden Funktionen.

DigiPure-Funktion:

These Funktion hilft bei der Erzeugung eines möglichst natürlich wirkenden Bildes, indem unnötige Kanten kontrastreicher Bilder entfernt bzw. gegliett werden. Bei Bildern mit niedrigem Kontrast werden Kanten hinzugeführ, so daß das Bild sCHRfer und deutlicher wird.

Sie können zwischen drei verschiedenen Einstellungen für die Funktion DigiPure wahlen,)namlich AUTO,MIN und MAX.

• Wenn Sie den DigiPure-Effekt bei einem Bild mit schlechter Qualität mit hohem Rauschanteil zu hoch einstellen, kann der Rauschanteil dadurch noch erhöht werden. Wir empfehlen Ohnen, wenn möglich die Einstellung AUTO zu wahlen.

Bildbewegungs-Kompensation:

These Funktion stellen Bildteile, die sich Schnell verändern (z. B. der Ball oder die Spieler eines Fußballspiels) weicher und natürlicher dar.

• Der Anteil der Bildbewegungs-Kompensation ist fest eingestellt und laßt sich nicht ändern. Der Effektanteil ist immer gleich, unabhängig davon, ob AUTO, MIN oder MAX gewählt wurde.

1 Wahlen Sie DigiPure Pro.

2 Wahlen Sie mit den Tasten « einen Einstellung aus. Drücken Sie dann die Taste OK.

AUTO:

Das Fernsehgerät stellt automatisch den Grad des DigiPure Effektsin, der dem Bildrauschen am besten entspricht und sorgt so für das bestmögliche Bild.

MIN:

Der Effektanteil der Funktion DigiPure ist auf Minimum gestellt. Wenn Sie die Funktion DigiPure Pro auf AUTO stellen, aber trotzdem noch Bildrauschen vorhanden ist, schalten Sie von AUTO auf MIN um.

Die Einstellung auf MIN ist nicht für Bilder mit sehr hoher Qualität und niedrigem Rauschgrad geeignet.

MAX:

Der Effektanteil der Funktion DigiPure ist auf Minimum gestellt. Wenn Sie die Funktion DigiPure Pro auf AUTO stellen, jedoch der Meinung sind, dass die Scharfe des Originalbildes nicht optimal wiedergegeben wird, schalten Sie von AUTO auf MAX um.

• Die Einstellung MAX ist nicht für Bilder mit schlechter Qualität und hohem Rauschanteil geeignet.

AUS:

Die Funktion DigiPure Pro ist ausgeschaltet.

EMPFANGSSYSTEM

Die Fernsehnorm (bzw. das Farbsystem) wird automatisch gewählt. Wenn das Bild jedoch nicht klär ist, oder keine Farbe erscheint, wahren Sie die Fernsehnorm von Hand.

1 Wahlen Sie EMPFANGSSYSTEM und drucken Sie dann die Taste OK.

2 Wahlen Sie mit den Tasten die richtige Fernsehnorm. Drücken Sie dann die Taste OK.

PAL:

PAL-System

SECAM:

SECAM-System

NTSC 3.58:

NTSC 3.58-MHz-System

NTSC 4.43:

NTSC 4.43-MHz-System

AUTO:

These Funktion erkennt die Fernsehnorm anhand des Eingangssignals. Die PR 0 (AV)- Funktion konnen Sie nur benutzen, wenn Sie einen Sender empfangen (EXT), oder das Signal von einem AUTO-Eingang betrachten.

• Bei schlechter Signalqualität Funktioniert AUTO eventuell nicht richtig. Wenn das Bild im Modus AUTO nicht in Ordnung ist, wahlen Sie ein anderes Farbsystem von Hand.
• In den Programmnummern PR 0 (AV) bis PR 99 können Sie NTSC 3.58 oder NTSC 4.43 nicht wahren.

4:3 AUTO ZOOM

Für das Normalbild (Seitenverhältnis 4:3) können Sie eine von drei ZOOMZOOM-Betriebsarten wahren, NORMAL, PANORAMIC oder 14:9 ZOOM.

1 Wahlen Sie 4:3 AUTO ZOOM und drucken Sie dann die Taste OK.

2 Drucken Sie die Tasten , um einen ZOOM-Modus zu wahlen.

HORIZONTAL-KORR. (nicht bei AV28CH1EU)

Es kann passieren, dass das Erdmagnetfeld die Bildgeometrie stört.. Für diesen Fall konnen Sie die Bildgeometrie korrigieren.

1 Drücken Sie die Tasten , um die HORIZONTAL-KORR. zu wahlen. Drücken Sie dann die Taste OK.

2 Drucken Sie die Tasten , bis das Bild gerade ist. Drucken Sie dann die Taste OK.

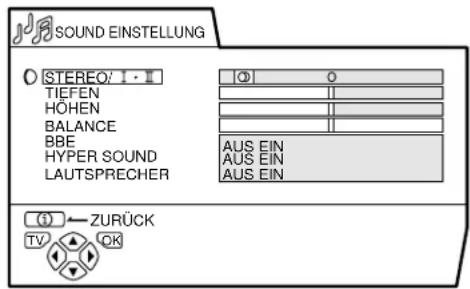

SOUND EINSTELLUNG

DC019-CE

STEREO/I·II

Wenn Sie eine zweisprachige Sendung (Zweikanalton) sehen, können Sie den Ton von Kanal I (Sub I) oder Kanal II (Sub II) auswahlen. Wenn die Stereosendung einen schlechten Tonempfang aufweist, können Sie von Stereo auf Mono umschalten, so daß der Ton monaural, aber in besserer Qualität empfangen wird.

: Stereoton

• Der wählbare Tonmodus hangt vom Fernsehprogramm ab.
• These Funktion arbeiten nicht in den Modi EXT. Die Funktion erscheint nicht im Menu SOUND EINSTELLUNG.

Toneinstellungen

Sie konnen den Ton nach Ihrem Wunsch einstellen.

TIEFEN

Hier konnen Sie die Basse einstellen.

: wereniger
: mehr

HOHEN

Hier konnen Sie die Höhen einstellen.

: wereniger
:mehr

BALANCE

Sie konnen das Lautstärkeverhältnis zwischen linkem und rechten Laufsprecher einstellen.

: Erhöht die Lautstärke des linken Laufsprechers.
: Erhöht die Lautstärke des rechten Laufsprechers.

BBE

Mit der Funktion BBE konnen Sie einen besonderss originalgetreuen Klang genieben.

EIN:

These Funktion ist eingeschaltet.

AUS:

These Funktion ist ausgeschaltet.

Lizensiert durch BBE Sound, Inc. BBE ist ein eingtragenes Warenzeichen der BBE Sound, Inc.

HYPER SOUND

Sie konnen den Ton mit einem noch stärkeren Raumgebung genieten.

EIN:

These Funktion ist eingeschaltet.

AUS:

These Funktion ist ausgeschaltet. Das Menuverschwindet.

Die HYPER SOUND Funktion arbeitet nicht korrekt in mono.
- Sie können die HYPER SOUND Funktion mit einem einzigen Tastendruck ein- und ausschalten. Für Einzelheiten setzen Sieitte "HYPER SOUND-Funktion" auf Seite 12.

LAUTSPRECHER (nicht bei AV28CH1EU)

Sie konnen die Tonausgabe der TV-Lautsprecher abschalten. Dies ist beispiselsweise sinnvoll, wenn ein Audiosystem als Ersatz für die TV-Lautsprecher angeschlossen ist.

EIN:

Die Lautsprecher des Fernsehers sind eingeschaltet.

AUS:

Die Lautsprecher des Fernschers sind ausgeschaltct.

• Mit den Tasten / auf der Fernbedienung und den Tasten (Lautstärke) auf der Frontplatte des Fernsehgerätes konnen Sie die Lautstärke für jeder Laufsprecher gleichzeitig einstehen.
• Eine zu hohe Lautstärke der Verständerkann die vorderen Laufsprecher beschädigten.

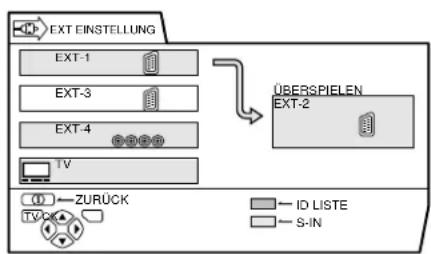

EXT EINSTELLUNG

S-IN (S-VIDEO-Eingang)

Wenn Sie ein Gerät anschließen (z. B. einen S-VHS-Videocorekorder), der ein S-VIDEO-Signal (Y/C-Signal) ausgegeben kann, konnen Sie die hochwertige Bildqualität des S-VIDEO-Signals (Y/C-Signal)GENIEBEN.

Vorbereitung:

• Lesen Sie zuerst die Anleitung des Gerätes und den Abschnitt "Zusätzliche Vorbereitungen" auf Seite 36, so daß Sie in der Lage sind, das Gerät richtig an Ihrhem Fernseher anschließen zu konnen. Lesen Sie dann in der Anleitung des anderen Gerätes nach, um Dort einzustellen, daß cin S-VIDEO-Signal (Y/C-Signal) ausgegeben wird.
• Stellen Sie nicht den S-IN (S-VIDEO-Eingang) auf einen EXT-Eingang, an dem ein Gerät angeschlossen ist, das kein S-VIDEO-Signal (Y/C-Signal) ausgegeben kann. Wenn dies falsch eingestellt ist, erscheint kein Bild.

1 Wahlen Sie eine der EXT-Buchsen aus.

2 Drücken Sie die gelbe Taste und wahlen Sie einen S-IN (S-VIDEO-Eingang). Drücken Sie dann die Taste OK.

Das Symbol S-IN (S-VIDEO-Eingang) wird angezeigt. Sie können jetzt ein S-VIDEO-Signal (Y/C-Signal) anstelle des normalen Videosignals (Composite) betrachten.

Für Abbruch der Funktion S-IN (SVIDEO-Eingang):

Drücken Sie die gelbe Taste, so daß das Symbol S-IN (S-VIDEO-Eingang) verschwindet. Der Eingang ist jetzt wieder auf das normale Videosignal (Composite) eingestellt.

• Der Eingang EXT-1 unterstützt kein S-VIDEO-Signal (Y/C-Signal), und Sie können nicht S-IN (S-VIDEO-Eingang) für EXT-1 einstehen.
• Wenn Sie den S-IN (S-VIDEO-Eingang) umschalten, schaltet der Anfangsbuchstabe von "E" auf "S" um. "E2" wird zum Beispiel zu "S2".
• Auch ein Gerät, das ein S-VIDEO-Signal (Y/C-Signal) senden kann, gibt eventuell ein gewöhnliches Videosignal (Composite) aus, je nachdem, wie es cingestellt ist. Wenn kein Bild erscheint, da die Einstellung S-IN (S-VIDEO-Eingang) gewählt wurde,lesen Sie in der Anleitung des betreffenden Geräts, wie Sie die Einstellung ändern können.

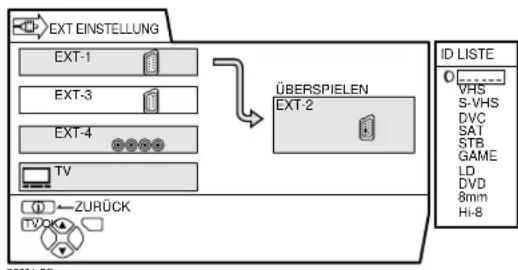

ID LISTE

Sic konnen die EXT-Eingänge je nach angeschlossenem Gerät benennen. Bei der Vergabe eines Namens für einen EXT-Anschluß erscheinen die EXT-Anschlußnummer und der Name am Bildschirm.

1 Wahlen Sie eine der EXT-Buchsen aus.

2 Drücken Sie die blaue Taste, so daß die Namensliste angezeigt wird (ID LISTE).

3 Wahlen Sie mit den Tasten einen Name aus. Drücken Sie dann die Taste OK.

Die ID LISTE verschwindet, und der Name wird dem EXT-Eingang zugeordnet.

• Sie können keinen Namen für einen EXT-Eingang vergeben, der nicht in der Listeauftaucht (ID LISTE).

Löschen eines gespeicherten EXT-Eingangsnamens:

Wahlen Sie ein Leerzeichen.

4 Drücken Sie die Taste COK, um die Einstellung abzuschreiben.

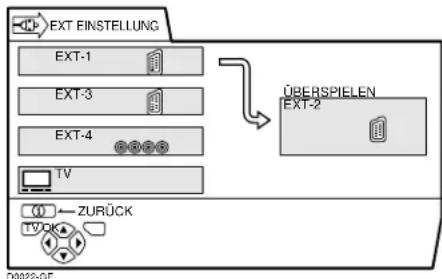

ÜBERSPIELEN

Sie konnen eine Signalquelle an der Buchse EXT-2 ausgegeben.

Sie konnen ein beliebiges Ausgangssignal eines der Geräte an den EXT-Eingängen auswahlen, oder Bild und Ton eines Fernsehkanals, und diese Signale an der Buchse EXT-2 ausgegeben.

1 Drucken Sie die Tasten um den Pfeil im Menu zu wahlen.

2 Drücken Sie die Tasten vAA um eine EXT-Buchse oder TV zu wahlen.

Drücken Sie dann die Taste OK.

Der Pfeil im Menu stellt den Signalfluß dar. Das linke Ende des Pfeils gibt einen Signalquellenausgang der Buchse EXT-2 an.

EXT-1/EXT-3/EXT-4:

Das Ausgangssignal eines Gerätes, das an der EXT-Buchse angeschlossen ist, durchläuft den Fernsoher und wird an der Buchse EXT-2 ausgegeben.

TV:

Bild und Ton des momentan gewählten Fernschkanals werden an der Buchsc EXT-2 ausgegeben.

• Wahlend der Überspielung laßt sich das Gerät nicht ausschalten. Wenn Sie das Gerät auf andere Weise ausschalten, wird auch die Signalverbindung zur Buchse EXT-2 ausgeschaltet.
• Wenn Sie eine EXT-Buchse als Ausgang wahren, konnen Sie eine Sendung oder ein Signal von einem EXT-Eingang anschauen, während Sie die Signale des EXT-Eingangs auf einem Videorekorder aufnahmen, der am Ausgang EXT-2 angeschlossen ist.
  Die RGB-Signale von Spielkonsolen konnen nicht ausgegeben werden. Videotext kann nicht ausgegeben werden.

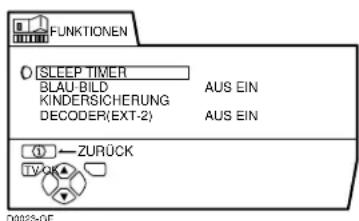

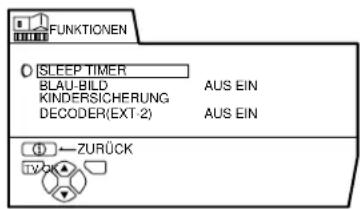

FUNKTIONEN

SLEEP TIMER

Sie konnen den Fernseher so einstellen, daß er sich nach einer bestimmten Zeit automatisch ausschaltet.

1 Wahlen Sie SLEEP TIMER und drucken Sie dann die Taste OK.

Das Untermenü der Funktion SLEEP TIMER entscheid.

2 Stellen Sie mit den Tasten « die Zeitdauer ein. Drücken Sie dann die Taste OK.

Sie können maximal 120 Minuten (2 Stunden) einstellen, in Schritten von 10 Minuten.

• Eine Minute, bevor die Funktion SLEEP TIMER das Gerät ausschaltet, erscheint "GUTE NACHT!".
• Mit der Funktion SLEEP TIMER kann nicht der Hauptschalter des Gerätes ausgeschaltet werden.
• Bei aktivierter SLEEP TIMER-Funktion konnen Sie das Untermenü der SLEEP TIMER-Funktion zur Bestätigung/Anderung der Restzeit für den SLEEP TIMER erneut anzeigen. Drücken Sie die Taste OK, um das Menu nach Ablesen und/oder Andern der Restzeit zu verlassen.

Für Abbruch der SLEEP TIMER Funktion:

Stellen Sie mit der Taste die Zeitdauer "AUS" ein.

BLAU-BILD

Sie konnen das Gerät so einstellen, daß es automatisch auf einen blauen Hintergrund umschaltet und den Ton stummschaltet, wenn nur ein schwaches oder überhaupt kein Signal vorhanden ist, oder wenn kein Signal vom externen Gerät ausgegeben wird.

EIN:

These Funktion ist eingeschaltet.

AUS:

These Funktion ist ausgeschaltet.

■ KINDERSICHERUNG

Für Sender, die ihre Kinder nicht sehen sollen, konnen Sie die Funktion KINDERSICHERUNG benutzen, um den Kanal zu sperren. Wahlt ein Kind einen Programmplatz (PR) aus, auf dem ein gesperter Kanal gespeichert ist, wird der Bildschirm blau, zeit (KINDERSICHERUNG) an, und es ist kein TV-Signal zu schen. Wenn nicht mit einer besonderen Bedienung eine voreingestellte ID-Nummer eingegeben wird, laßt sich die Sicherung nicht umgehen, so daß ihre Kinder das Programm nicht zu sehen besteht.

Einstellen der Funktion KINDERSICHERUNG

1 Wahlen Sie KINDERSICHERUNG und drucken Sie dann die Taste O (AV).

"GEHEIM CODE" (ID-Nummer cinstellen) erschcint.

D0025GE

2 Geben Sie eine beliebige ID-Nummer ein.

1 Drücken Sie die Tasten / , um eine Nummer auszuwahlen.
2 Bewegen Sie den Cursor mit den Tasten

3 Drucken Sie die Taste OK.

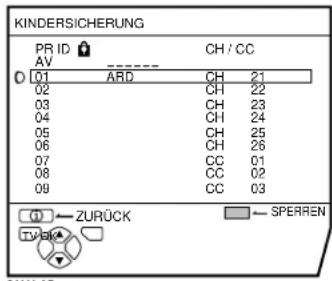

Das Untermenü der Funktion KINDERSICHERUNG erscheint.

4 Wahlen Sie mit den Tasten einen Fernsehkanal.

Mit jedem Druck auf die Tasten / ändert sich die Programmnummer (PR) und das Bild des Senders mit dieser Programmnummer (PR) wird angezeigt.

5 Drücken Sie die blaue Taste und stellen Sie die KINDERSICHERUNG-Funktion ein. Drücken Sie dann die Taste OK.

( KINDERSICHERUNG) erscheint und der Kanal ist gespert.

Rücksetzen der KINDERSICHERUNG-Funktion:

Drucken Sie die blaue Taste nochmals. (KINDERSICHERUNG) verschwindet.

Um das einfache Zurücksätzen der KINDERSICHERUNG-Funktion zu verhindern, verschwindet das Menu nach Anzahl der KINDERSICHERUNG-Funktion und Drücken der Taste OK wie bei der normalen Menübedienung.

Betrachten eines gespernten Fernsehkanals

1 Wahlen Sie mit den Zifferntasten oder (PR LISTE) eine Programmnummer (PR), deren Kanal gespeit ist.

Der Bildschirm wird blau und (KINDERSICHERUNG) angezeigt. Der Sender ist nicht zu sehen.

2 Drücken Sie die Taste (Information) zur Anzeige von "GEHEIM CODE" (GEHEIM CODE-Eingabebildschirm).

5

3 Geben Sie ihre ID-Nummer mit den Zifferntasten ein.

Die Sperrung wird vorübergehend aufgehoben, und Bild und Ton sind freigeschaltet.

Wenn Sie die ID-Nummer vergessen haben:

Führer Sie Schritt 1 von "Einstellen der Funktion KINDERSICHERUNG" aus. Nachdem Sie die ID-Nummer bestätigt haben, drücken Sie die Taste TV zum Verlassen des Menus.

• Wenn Sie die Sperrung vorübergehend aufheben, bedeutet das nicht, daß die KINDERSICHERUNG-Funktion ausgeschaltet wird. Beim{nachsten Versuch, diesen Kanal zu sehen, ist die Sperrung wieder aktiv.
• Um die KINDERSICHERUNG-Funktion auszuschalten, müssen Sie die Bedienung "wiederholen, um die KINDERSICHERUNG-Funktion" wieder zu aktivieren.
• Um den einzelnen Aufruf von Programmnummern (PR) mit gesperrten Kanälen zu verhindern, wurde die Programmnummer (PR) so eingestellt, daß sie nicht über die Tasten / oder die Bedienungstasten am Fernseher aufgerufen werden kann.
• Um das einfache Zurücksetzen der Sperre zu verhindern, ist der "GEHEIM CODE" (GEHEIM CODE-Eingabebildschirm) so eingestellt, daß er nur durch Drücken der Taste ① (Information) aufgerufen werden kann.

DECODER (EXT-2)

Nur bei Anschluß eines Decoders und einem am Eingang T-V LINK angeschlossenen Videorekorder, der EXT-2-kompatibel ist, können Sie diese Funktion benutzen. Für die Bedienung dieser Funktionlesen Sieitte "Verwendung der DECODER (EXT-2)- Funktion" auf Seite 35.

Vorsicht

• Wenn Sie keinen Decoder mit einem T-V LINK-kompatiblen Videorekorder an der Buchse EXT-2 angeschlossen haben, kann die versehentliche Einstellung dieser Funktion auf "EIN" dazu führen, daß Bild und Ton des gewählten Senders nicht mehr ausgegeben werden.

PROGRAMMIERUNG

SPRACHE

Aus der List der Sprachen im Menu konnen Sie die Sprache wahlen, in denen die Menus und Dialoge auf dem Bildschirm erschienen.

1 Wahlen Sie SPRACHE und drucken Sie dann die Taste OK.

Das Untermenü der Funktion SPRACHE entscheid.

D0002CE)-CE

2 Drücken Sie die Tasten «» und ∇/△, um eine Sprache zu wahlen. Drücken Sie dann die Taste OK.

AUTO

Mit folgenden Schritten können Sie die Sender, die bei Ihnen einwandfrei zu empfangen sind, automatisch auf den Programmnummern (PR) speichern.

1 Wahlen Sie AUTO. Drucken Sie dann die Taste OK.

Das Menu LAND entscheidt als Untermenü der Funktion AUTO. Es gibt zwei LAND-Menus. Durch Drücken der gelben Taste wird das LAND-Menu wie folgt umgeschaltet:

2 Drücken Sie die Tasten «▶» und «▼/▲», um das Land zu wahlen, in dem Sie sich momentan befinden.

3 Starten Sie die Funktion AUTO mit der blauen Taste.

Das Menu AUTO erscheint, und die empfangenen Fernschkanale werden automatisch auf die Programmnummern verteilt und gespeichert (PR).

Um die AUTO-Funktion abzubrechen, drucken Sie die Taste TV.

Sobald die Fernsehkanäle auf den Programmnummern gespeichert sind, (PR), erscheint das Menu SENDER ORDNEN.

• Sie können jetzt mit der Bearbeitung der Programmnummern (PR) in der Funktion SENDER ORDNEN/ MANUELL fortfahren. Für Einzelheitenlesen Sieitte“SENDER ORDNEN/MANUELL”auf Seite 28.
• Wenn Sie die Funktion SENDER ORDNEN/MANUELL nicht benutzen möchten, fahren Sie mit den{nachsten Schritten fort.

Wenn "ACI START/ACI WEITER" im Menu AUTO erscheint:

Sie können die Funktion ACI (Automatische Programmierung) verwenden, um die ACI-Daten zu decodieren und die Registrierung aller Fernsehkanäle in kurzer Zeit zu beenden. Einzelheiten über die ACI-Funktion und ihre Verwendung siehe "Verwendung der ACI-Funktion" auf Seite 33. Wenn Sie die ACI-Funktion nicht verwenden möchten, drücken Sie die Tasten / zum Wahlen von ACI WEITER und drücken dann die Taste OK.

4 Drücken Sie die Taste COK zur Anzeige des Menüs T-V LINK.

D0005-GE

5 Wenn Sie keinen T-V LINK-kompatiblen Videorekorder angeschlossen haben:

Drücken Sie die Taste TV, um das Menu T-V LINK zu verlassen.

Wenn Sie einen T-V LINK-kompatiblen Videorekorder an der Buchse EXT-2 angeschlossen haben:

Befolgen Sie die Bedienungsschritte unter "Herunterladen (Download) der Daten zum Videorekorder" auf Seite 34, um die Programmnummer-Daten zu übertragen (PR).

• Wenn Ihr Fernseher aus dem Sendesignal den Name des Fernsehsenders lesen kann, speichert er diesen automatisch (ID) unter der Programmnummer (PR), auf der der Kanal gespeichert wurde.
• Wenn der gewünschte Fernsehkanal auf keiner Programmnummer (PR) gespeichert wurde, stellen Sie diesen mit der Funktion MANUELL von Hand ein. Für Einzelheiten setzen Sieitte "SENDER ORDNEN/ MANUELL" auf Seite 28.
• Der Fernsehkanal ist nicht unter einer Programmnummer gespeichert PR 0 (AV). Wenn Sie einen Fernsehkanal unter PR 0 (AV) einstellen möchten, stellen Sie diesen mit der Funktion MANUELL von Hand ein. Für Einzelheitenlesen Sieitte "SENDER ORDNEN/MANUELL" auf Seite 28.

■ SENDER ORDNEN/MANUELL

Die Funktionen SENDER ORDNEN/
MANUELL sind in zwei Gruppen eingeteilt: Bearbeitung der aktuellen
Programmnummern (PR) (SENDER ORDNEN-Funktionen) und manuelle
Speicherung von Fernsehkanalen unter einer Programmnummer (PR) (MANUELL-Funktion). Zu den Funktionen im einzelnen:

Vorsicht

• Mit den Funktionen VERSCH., LÖSCHEN oder EINFÜGEN überschreiben Sie die momentane Programmnummer-Liste (PR). Dadurchändern sich auch die Programmnummern (PR) anderer Fernsehkanäle.
• Wenn Sie die Funktion MANUELL bei einem Sender benutzen, der mit der Funktion KINDERSICHERUNG gespeit wurde, wird die Kindersicherung (KINDERSICHERUNG) für diesen Kanal aufgehoben.
• Wenn Sie die Funktion MANUELL bei einem Sender benutzen, bei dem DECODER (EXT-2) auf EIN gestellt ist, wird die DECODER (EXT-2) -Einstellung für diesen Sender auf AUS eingestellt.
• Wenn ein Sender bereits in PR 99 gespeichert wurde, wird der Fernsehkanal durch die Funktion EINFÜGEN gelöscht.

1 Wahlen Sie SENDER ORDNEN/ MANUELL und drucken Sie dann die Taste OK.

• Als Programmnummer entscheidt PR 0, "AV" in der Liste der Programmnummern (PR).
  Die Nummer eines EXT-Anschlusses erscheint nicht in der Listeder Programmnummern (PR).

Die CH/CC-Nummer gibt es ausschließlich in thisem Fernsehgerät, und sie entspricht der Kanalnummer eines Fernsehkanals. Für die Beziehung zwischen der Kanalnummer und der CH/CC-Nummerlesen Sieitte "CH/CC-Nummern"auf Seite 38.

2 Lesen Sie die Bedienungsschritte der Funktion, die Sie bedienen möchten, und führen Sie die Schritte aus.

VERSCH.:

These Funktionändert die Programnummer (PR) eines Fernsehkanals.

ID:

These Funktion speichert einen Sendernamen (ID) für einen Fernsehkanal.

EINFÜGEN:

These Funktion fegt der aktuellen Listeder Programmnummern (PR) anhand der CH/CC-Nummer einen neuenFernsehkanal hinzu.

• Die EINFÜGEN-Funktion konnen Sie nicht benutzen, wenn Sie die Kanalnummer eines Fernsehsenders nicht kennen. Benutzen Sie die MANUELL-Funktion, um einen Fernsehkanal unter einer Programmnummer zu speichern (PR).

LOschen:

These Funktion losecht einen nicht benotigten Sender.

MANUELL:

Mit dieser Funktion speichern Sie einen neuen Fernsehsender von Hand unter einer Programmnummer (PR).

3 Drucken Sie die Taste COK, um die Einstellung abzuschlieben.

Das Menu T-V LINK erscheint.

D0005-C6

4 Wenn Sie keinen T-V LINK-kompatiblen Videorekorder angeschlossen haben:

Drücken Sie die Taste TV, um das Menu T-V LINK zu verlassen.

Das Menu T-V LINK verschwindet, und alle Einstellungen sind abgeschlossen.

Wenn Sie einen T-V LINK-kompatiblen Videorekorder an der Buchse EXT-2 angeschlossen haben:

Befolgen Sie die Bedienungsschritte unter "Herunterladen (Download) der Daten zum Videorekorder" auf Seite 34, um die Programmnummer-Daten an den Videorekorder zu übertragen (PR).

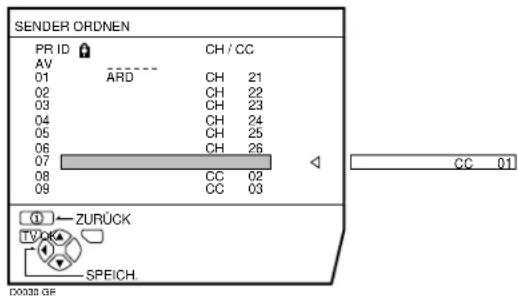

VERSCH.

1 Wahlen Sie mit den Tasten einen Fernsehkanal.

Mit jedem Druck auf die Tasten / ändert sich die Programmnummer (PR) und das Bild des Senders mit dieser Programmnummer (PR) wird angezellt.

2 Drucken Sie die Taste um die Funktion VERSCH. auszulosen.

3 Drücken Sie die Tasten , um eine neue Programmnummer (PR) zu wahlen.

Für Abbruch der VERSCH. Funktion: Drucken Sie die Taste ① (Information).

4 Drücken Sie die Taste , um die Programmnummer (PR) eines Fernsehkanals auf eine neue Programmnummer (PR) zuändern.

ID

1 Wahlen Sie mit den Taten einen Fernsehkanal.

Mit jedem Druck auf die Tasten / ändert sich die Programmnummer (PR) und das Bild des Senders mit dieser Programmnummer (PR) wird angezeigt.

2 Drucken Sie die rote Taste, um die ID-Funktion zu starten.

00081-GE

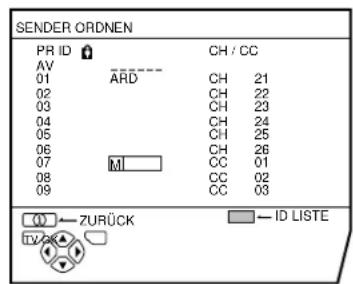

3 Wahlen Sie mit den Tasten das erste Zeichen des Kanalnamens (ID), den Sie dem Sender geben möchten.

00082-GE

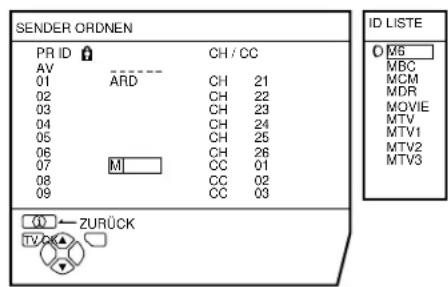

4 Drücken Sie die blaue Taste, so daß die(Liste der Kanalnamen (ID LISTE) angezeigt wird.

DECOSGE

5 Wahlen Sie mit den Tasten den Kanalnamen (ID).

Für Abbruch der ID Funktion:

Drucken Sie die Taste ① (Information).

6 Drücken Sie die Taste OK, um den Kanalnamen (ID) für den Fernsehkanal zu speichern.

• Sie können ihren eigenen Sendernamen (ID) für einen Fernsehkanal speichern. Wenn Schritt 3 abgeschlossen ist, fahren Sie nicht mit Schritt 4 fort, sondern bewegen mit den Tasten den Cursor und wahlen mit den Tasten / ein Zeichen aus, bis der Name des Senders vollständig eingegeben ist (ID). Drücken Sie dann die Taste OK, um den Sendernamen (ID) für den Fernsehkanal zu speichern.

EINFUGEN

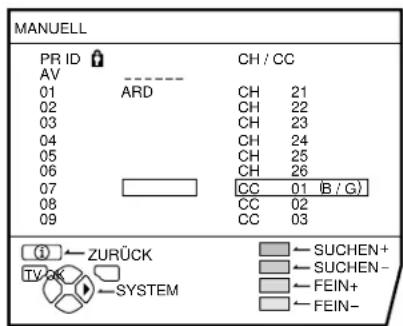

Vorbereitung:

• Es wird die CH/CC-Nummer bereits, die ausschließlich in thisem Fernschgerat existiert und der Kanalnummer eines Fernsehkanals entspricht. Suchen Sie die entsprechende CH/CC-Nummer in einer Tabelle "CH/CC-Nummern" auf Seite 38. mit den Nummern aller Fernsehkanäe.
• Wenn die Einstellung LAND nicht FRANCE ist, benutzen Sie eine zweistellige CH/CC-Nummer. Wenn LAND auf FRANCE liegt, benutzen Sie eine dreistellige CH/CC-Nummer.
• Nur dann, wenn Sie einen Fernsehkanal (SECAM-L-System) eines Französischen Senders hinzufugen, achten Sie darauf, daß LAND auf FRANCE stehen. Wenn LAND nicht auf FRANCE stehen, begfolgen Sie die Erklärungen unter "Ändern der LAND-Einstellung" auf Seite 34 zur Änderung der LAND-Einstellung auf FRANCE, und starten Sie dann die Funktion EINFÜGEN.

1 Drücken Sie die Tasten , um eine Programmnummer (PR) zu wahlen, unter der Sie einen neuen Fernsehkanal speichern möchten.

2 Drücken Sie die grüne Taste, und starten Sie die Funktion EINFÜGEN.

3 Drucken Sie die Tasten zur Auswahl von "CC" oder "CH" entsprechend der CH/CC-Nummer des Fernsehkanals.

Wenn LAND auf FRANCE
eingestellt ist:

Wahlen Sie "CH1", "CH2", "CC1" oder "CC2".

Für Abbruch der EINFÜGEN Funktion:

Drucken Sie die Taste (i) (Information).

4 Drücken Sie die Zifferntasten, um die verbleibende CH/CC-Nummer einzugeben.

Das Fernsehgerät schaltet in den Aufzeinungsmodus.

Wenn die Aufzeichnung beendet ist,
erscheint das Bild des Fernsehkanals auf dem Bildschirm.

Die CH/CC-Nummer gibt die Sendefrequenz des Fernsehsenders an. Wenn das Gerät den Fernsehsender bei der durch die CH/CC-Nummer angezeigten Frequenz nicht erkennen kann entscheidt das Bild für "kein Signal".

LOschen

1 Wahlen Sie mit den Taten einen Fernsehkanal.

Mit jedem Druck auf die Tasten / ändert sich die Programmnummer (PR) und das Bild des Senders mit dieser Programmnummer (PR) wird angezeigt.

2 Löschen Sie den Fernsehkanal mit der gelben Taste.

Der Fernsehkanal wird aus der Listeder Programmnummern (PR) gelöscht.

MANUELL

Vorbereitung:

• Nur dann, wenn Sie einen Fernsehkanal (SECAM-L-System) eines Französischen Senders hinzufugen, achten Sie daraufuf, daß LAND auf FRANCE stehen. Wenn LAND nicht auf FRANCE stehen, begfolgen Sie die Erklärungen unter "Ändern der LAND-Einstellung" auf Seite 34 zur Änderung der LAND-Einstellung auf FRANCE, und starten Sie dann die Funktion MANUELL.
  1 Drücken Sie die Tasten , um eine Programmnummer (PR) zu wahlen, unter der Sie einen neuen Fernsehkanal speichern möchten.
  2 Starten Sie die Funktion MANUELL mit der blauen Taste.

Rechts besoin der CH/CC-Nummer entscheidt SYSTEM (die Fernsehnorm) des Fernsehkanals.

D0035-GE

Für Abbruch der MANUELL Funktion:

Drucken Sie die Taste (Information).

3 Drucken Sie die Taste um das SYSTEM (die Fernsehnorm) des zu speichernden Fernsehkanals zu wahlen.

Fernsehkanal (SECAM-L-System) eines Französischen Senders:

Stellen Sie die Funktion SYSTEM auf "L". Wenn diese Funktion nicht auf "L" gestellt ist, können Sie den Fernsehkanal des SECAM-L-Systems nicht empfangen.

Andere Fernsehkanäe:

Wenn Sie die Fernsehnorm eines Kanals nicht genau kennen, stellen Sie SYSTEM auf "B/G". Wenn "B/G" nicht richtig ist, führt dies zu falscher Tonwiedergabe, wenn das Gerät einen Fernsehkanal erkennt. Stellen Sie in dieser Fall SYSTEM erneut ein, so daß das Problem nicht fortbesteht.

4 Suchen Sie mit der grünen oder der roten Taste einen Fernsehkanal.

Die Suche stoppt, sobald das Gerät einen Kanal gefunden hat. Daraufhin wird der Fernsehkanal angezeigt.

5 Drücken Sie so oft die grüne oder die rote Taste, bis Sie den gewünschten Sender befinden haben.

Bei schlechtem Empfang:

Drucken Sie die blaue oder die gelbe Taste, um den Kanal feinabzustimmen.

Wenn bei normalem Fernsehbild der Ton verzerrt klingt:

Die Einstellung SYSTEM ist vermutlich falsch. Drücken Sie die Taste und wahlen Sie ein SYSTEM bei dem der Ton normal klingt.

6 Drücken Sie die Taste CK und speichern Sie den Fernsehkanal unter einer Programmnummer (PR).

Es erscheint wieder das normale SENDER ORDNEN-Menu.

Verwendung der ACI-Funktion

Dieses Fernsehgerät hat eine ACI-Funktion, die ACI- (automatische Programmierung) Daten decodiert.

Mit der ACI-Funktion konnen alle Fernschkanale, die von Kabelfernsehsenden übertragen werden,chnell und richtig entsprechend den Daten des Kabelfernsehsenders gespeichert werden.

Vorsicht

• Wenn der Kabelfernsehsender ACI-Daten sendet und "ACI START/ACI WEITER" im Menu AUTO erscheint, ist die ACI-Funktion aktiviert. In allen anderen Fällen ist sie deaktiviert.

1 Drucken Sie die Taste , um ACI START zu wahlen. Drucken Sie dann die Taste OK zum Starten der ACI-Funktion.

Wenn Sie die ACI-Funktion nicht verwenden wollen:

Drucken Sie die Taste / , um ACI WEITER zu wahlen, und drucken Sie dann die Taste OK.

Wenn das Menu AUTO auf ein anderes Menu umwechselt:

Je nach Kabelfernsehender kann ein Sendungswahlmenuvorhanden sein,das vom Kabelfernsehender eingerichtet ist. Folgen Sie den Menüanzeigen and verwenden Sie die / und Taten zum Bedieren des Menus. Nach der Einstellung drucken Sie die Taste OK.

Wenn "ACI FEHLER" im Menu AUTO gezeigt wird:

"ACI ERROR" weist daraufhin, daß die ACI-Funktion nicht richtig arbeitet. Drücken Sie OK, um die ACI-Funktion erneut zu starten. Wenn "ACI FEHLER" weiterhin erscheint, nachdem Siem mehrmals versucht haben, die ACI-Funktion zu starten, drücken Sie die Taste zum Starten der AUTO-Funktion. Es verursacht kein Problem, weil alle Fernsehkanäle unter den Programmnummern (PR) von der AUTO Funktion registriert sind.

2 Wenn die Einstellungen beendet sind, erscheint das SENDER ORDNEN-MENU. Kehren Sie zu den Anweisungen zurück, die Sie vorher lasen, und setzen Sie die Bedienung fort.

Wenn die "Grundeinstellungen" vorgenommen wurden:

Kehren Sie zurück zu Schritt 6 der "Grundeinstellungen" auf Seite 5.

Wenn AUTO vorgenommen wurde:
Kehren Sie darüber zu Schritt 4 von "AUTO" auf Seite 5.

• Wenn Sie Fragen über Gegenstände im Senderwahlmenu oder zur Bedienung der Menü haben, wenden Sie sich an ihren Kabelfernsehsender.
• Wenn der Kabelfernsehempfang schlecht ist, arbeitet die ACI-Funktion nicht richtig.
• Wenn die ACI-Daten selbst fehlerhaft sind, kann der Fernsehkanal nicht richtig registriert werden. Schalten Sie in thisem Fall die ACI-Funktion aus (ACI WEITER) und verwenden die AUTO-Funktion. Alternativ konnen Sie die Funktion SENDER ORDNEN/ MANUELL zum Korrigieren der Programmnummern (PR) verwenden.

Herunterladen (Download) der Daten zum Videorekorder

Sie konnen die aktuellen Daten aller Programmnummern (PR) mit der Funktion T-V LINK an den Videorekorder senden.

Vorsicht

• Nur wenn ein T-V LINK-kompatibler Videorekorder an der Buchse EXT-2 angeschlossen ist, ist diese Funktion möglich.
• Nur wenn das Menu T-V LINK angezeigt wird, ist diese Funktion eingeschaltet.

1 Schalten Sie den Videorekorder ein.

2 Drucken Sie die Taste CK.

Die Datenübertragung beginnt.

Das T-V LINK-Menu versuswindet, sobald die Übertragung beendet ist.

Wenn vom Menu T-V LINK auf ein anderes Menu gewechselt wird:

Die Menübedienung am Fernseher ist nun abgeschlossen, und es erfolgt die rekorderseitige Menübedienung. Lesen Sie die Anleitung Ihres Videorekorders und fahren Sie mit dessen Bedienung fort.

Wenn "FUNKTION NICT VERFUGBAR" im T-V LINK-Menu erschint, achten Siic darauf, daß die folgenden drei Einträge richtig sind, und drucken die Taste OK, um die Datenübertragung erneut zu beginnen.

• Wurde ein T-V LINK-kompatibler Videorekorder an der Buchse EXT-2 angeschlossen?
• Ist der Videorekorder eingeschaltet?
• Weist das SCART-Kabel, das den Anschluß EXT-2 mit dem T-V LINK-kompatiblen Videorekorder verbindet, alle richtig Verbindungen auf?

Ändern der LAND-Einstellung

Nachdem die Funktion AUTO abgeschlossen ist, können Sie mit der Funktion AUTO das bereits eingestellte Land ändern.
Beim Speichern von Fernsehkanänen für Französische Sender (SECAM-L-System) führen Sie folgende Schritte aus, um das Land zu ändern.

1 Anzeigen des MenüS PROGRAMMIERUNG.

Wenn das Menu SENDER ORDNEN gerade angezeigt wird:

Drücken Sie die Taste (1) (Information), um zum Menu PROGRAMMIERUNG zurückzukehren.

2 Drücken Sie die Tasten , um die AUTO zu wahlen. Drücken Sie dann die Taste OK.

Das Menu LAND entscheidt als Untermenü der Funktion AUTO. Es gibt zwei LAND-Menus. Durch Drücken der gelben Taste wird das LAND-Menu wie folgt umgeschaltet:

3 Wahlen Sie mit den Tasten 55 und 6 6 ein Land aus.

4 Drücken Sie die Taste COK, um die Einstellung abzuschreiben.

Das Menu verschwindet.

Für die Rückkehr zum PROGRAMMIERUNG-Menu vom LAND-Menu aus:

Drucken Sie die Taste ① (Information)
anstelle der Taste OK.

Verwendung der DECODER (EXT-2) - Funktion

Wenn Sie einen Decoder anschließen, während am Eingang T-V LINK ein EXT-2-kompatibler Videorekorder angeschlossen ist, müssen Sie die Funktion DECODER (EXT-2) nutzen, um die verschlusselten Videosignale zu dekodieren.

1 Schalten Sie den Decoder ein.

2 Rufen Sie einen Fernsehkanal auf, den Ihr Decoder dekodieren kann.

Auch dann, wenn der Decoder Funktioniert, erscheint zu dieser Zeitpunkt noch ein verschlusseltes Bild.

3 Drücken Sie die Taste Cook zur Anzeige des Menus MENUE.

Das Menu MENUE erscheint.

4 Drucken Sie die Tastes 66, um die FUNKTIONEN zu wahlen. Drucken Sie dann die Taste OK.

Das Menu FUNKTIONEN entscheid.

00023-GE

5 Drucken Sie die Tasten 66, um die DECODER (EXT-2) zu wahlen. Drucken Sie dann die Tasten 5, um EIN zu wahlen.

Das dekodierte Bild erscheint.

Für Abbruch der DECODER (EXT-2) Funktion:

Drucken Sie die Tasten 5, um die AUS zu wahlen.

6 Drücken Sie die Taste C0K um die Einstellung abzuschreiben.

Das Menu T-V LINK erscheint.

D0005 GE

7 Befolgen Sie die Bedienungsschritte unter "Herunterlagen (Download) der Daten zum Videorekorder" auf Seite 34, um die Programmnummer-Daten an den Videorekorder zu übertragen (PR).

8 Wenn es noch weitere Fernsehkanäle gibt, die Ihr Decoder dekodieren kann, wiederholen Sie Schritte 2 bis 7.

Wenn aus irgend einem Grund die DECODER (EXT-2)-Funktion auf "EIN" eingestellt wurde, der Kanal jedoch nicht dekodiert werden kann, prüfen Sie Folgenden:

• Werde der Decoder nach den Anleitungen des Rekorders und des Decoders richtig an den Videorekorder angeschlossen?
• Ist der Decoder eingeschaltet?
• Kann der betreffende Fernsehkanal von Ihrem Decoder entschluss werden?
• Müssen eventuell noch Einstellungen am Videorekorder vorgenommen werden, damit der Decoder richtig verbunden ist? Lesen Sie nochmals in der Anleitung des Videorekorders, ob dieser richtig angeschlossen ist.

Zusätzliche Vorbereitungen

Anschluß externer Geräte

Die Geräte unter Beachtung der folgenden Schaltzeichnungen an das Fernsehgerät anschließen.

Bevor Sie Verbindungen herstellen:

• Lesen Sie die Anleitungen aller beteiligten Geräte. Abhängig von den Geräten unterscheidet sich die Anschlußmethode von den gezeigten Lösungen. Zusätzlich is es eventuell erforderlich, Einstellungen an den Geräten zuändern, um eine einwandfrei Funktion zu gewährleisten.
  Schalten Sie alle Geräte einschließlich des Fernsehers aus.
• Im Abschnitt "Technische Daten" auf Seite 43 erfahren Sie Einzelheiten zu den EXT-Anschlüssen. Wenn Sie ein Gerät anschließen, das im folgenden Anschlußdiagramm nicht aufgeführ ist, schauen Sie in der Tabelle nach, um den am besten geeigneten EXT-Anschluß zu ermitteln.
• Beachten Sie, daß die Anschlußkabel nicht mitgeliefert werden.

① Videorekorder (Composite-Signal)
② Videorekorder (Composite/S-VIDEO-Signal)
③T-V LINK-kompatibler Videorekorder (Composite-/S-VIDEO-Signal)
④Decoder
⑤DVD-Spieler (Composite-/S-VIDEO-Signal)
^6 DVD-Spieler (Composite-/RGB-Signal)
⑦Spielekonsole (Composite/RGB-Signal)
⑧Spielekonsole (Composite/S-VIDEO-Signal)
⑨Kopfhörer
⑩ Camcorder (Composite/S-VIDEO-Signal)
⑪SCART-Kabel
⑫Audiokabel
⑬Videokabel
④S-VIDEO-Kabel

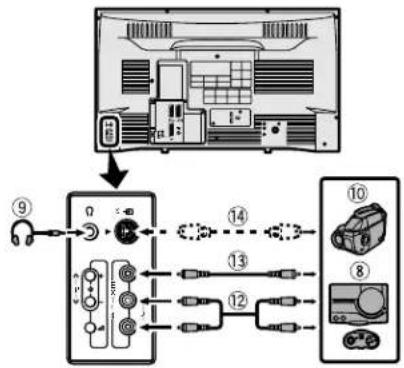

Rückseite des Fernsehgeräts

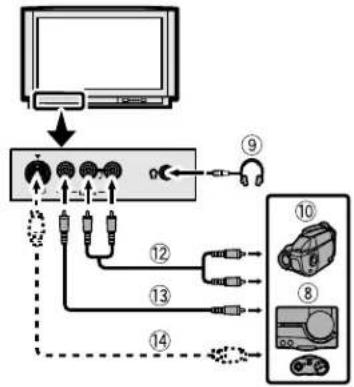

Hinter der Abdeckung

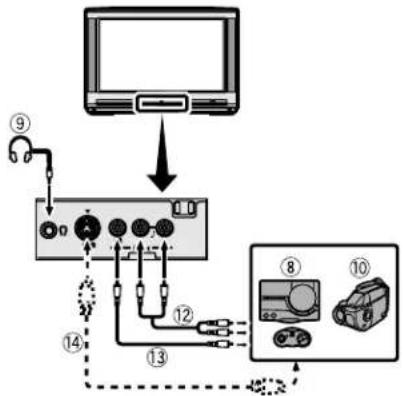

Hinter der Abdeckung

Rückseite des Fernsehgeräts

Geräte, die das S-VIDEO-Signal (Y/C-Signal) z. B. von einem Videorekorder S-VHS ausgegeben konnen

Schlieben Sie das Gerät an einen EXT-Anschluß (mit Ausnahme des EXT-1-Anschlusses) an.

Sic konnen ein Video-Eingangssignal aus dem S-VIDEO-Signal (Y/C-Signal) und dem normalen Videosignal (Composite Video) auswahlen. Für Einzelheiten zum Betrieb des Geräteslesen Sieitte "S-IN (S-VIDEO-Eingang)" auf Seite 22.

T-V LINK-kompatibler Videorekorder

Achten Sie darauf, den T-V LINK-kompatiblen Videorekorder an der Buchse EXT-2 anzuschlieben. Wenn Sie dies nicht tun, T-V LINK Funktioniert der Rekorder nicht richtig.

• Achten Sie beim Anschluß eines T-V LINK-kompatiblen Videorekorders an der Buchse EXT-2 daraufuf, daß der Decoder an den Rekorder angeschlossen wird. Wenn nicht, arbeitet die T-V LINK-Funktion nicht richtig. Nachdem Sie die Fernsehkanäe auf Programmnummern (PR) gespeichert haben, stellen Sie die Funktion DECODER (EXT-2) bei der Programmnummer (PR) auf EIN, so daß ein verschlüsselter Kanal entschlüsselt wird. Näheres zur Bedienung erfolhen Sie unter "Verwendung der DECODER (EXT-2)-Funktion" auf Seite 35.

Anschluß von Kopfhörern

Schlieben Sie ein Paar Kopfhörer mit Miniklinkenstecker (3,5mm Durchmesser) an der Kopfhörerbuchse an der Gerätevorderseite an.

• Beim Anschluß der Kopfhörer wird der Ton aus den Fernsehlautsprechern stummgeschaltet.

Video-/Tonsignalausgabe an der Buchse EXT-2

Sie können beliebig auf die Ausgabe des Video-/Tonsignal an der Buchse EXT-2 umschalten. Dies ist sinnvoll, wenn Sie das Video-/Audiosignal von einem anderen Gerät auf dem Videorekorder aufnehmen möchten, der am Anschluß EXT-2 angeschlossen ist. Nähres zur Bedienung erfolhen Sie unter "ÜBERSPIELEN" auf Seite 23.

Ausgabe des Fernsehsignals an der Buchse EXT-1

Bild und Ton des momentan gewählten Fernschkanals werden ständig an der Buchsc EXT-1 ausgegeben.

• Wenn Sie die Programmnummer (PR) umschalten,ändert sich auch die Ausgabe an der Buchse EXT-1.
  Das Video-/Tonsignal von einem EXT-Anschluß kann nicht ausgegeben werden.
• Videotext kann nicht ausgegeben werden.

Anschreiben von Laufsprechern/ Verträger (nicht bei AV28CH1EU)

Schlieben Sie unter Beachtung der Anschlußzeichnung für Audiogeräte die gewünschte Audioausrüstung am Fernsehgerät an.

Zur Tonwiedergabe konnen Sie anstelle der TV-Lautsprecher externe Frontlautsprecher verwenden.

Bevor Sie Verbindungen herstellen:

• Lesen Sie die mit dem Veränderer und den Laufsprechen mitgelieferten Anleitungen.
• Schalten Sie das Fernsehgerät und den Veränder aus.
• Um magnetische Einflüsse der Laufsprecher auf die Bildrohre zu vermeiden, sollen den Sie magnetisch abgeschirmte Frontlautsprecher verwenden.
• Beachten Sie, daß die Anschlußkabel nicht mitgeliefert werden.

1Verstärker

2 Frontlautsprecher (magnetisch abgeschirmt)

Die Wiedergabe an der AUDIO OUTBuchse wird beim Anschluß eines Kopfhörers an den Fernseher nicht unterbrochen. Die Tonwiedergabe über die Frontlautsprecher kann auch durch den Anschluß eines Kopfhörers am Fernseher nicht abgeschaltet werden.

CH/CC-Nummern

Wenn Sie die EINFUGEN-Funktion, beschrieben unter Seite 30 benutzen möchten, finden Sie mit Hilfe dieser Tabelle die CH/CC-Nummer Heraus, die der Kanalnummer des Fernsehkanals entspricht.

CH Kanal	CH Kanal	CC Kanal	CC Kanal
CH 02 / CH 202 E2, R1	CH 40 / CH 240 E40, R40	CC 01 / CC 201 S1	CC 31 / CC 231 S31
CH 03 / CH 203 E3, ITALIE A	CH 41 / CH 241 E41, R41	CC 02 / CC 202 S2	CC 32 / CC 232 S32
CH 04 / CH 204 E4, ITALIE B, R2	CH 42 / CH 242 E42, R42	CC 03 / CC 203 S3	CC 33 / CC 233 S33
CH 05 / CH 205 E5, ITALIE D, R6	CH 43 / CH 243 E43, R43	CC 04 / CC 204 S4	CC 34 / CC 234 S34
CH 06 / CH 206 E6, ITALIE E, R7	CH 44 / CH 244 E44, R44	CC 05 / CC 205 S5	CC 35 / CC 235 S35
CH 07 / CH 207 E7, ITALIE F, R8	CH 45 / CH 245 E45, R45	CC 06 / CC 206 S6	CC 36 / CC 236 S36
CH 08 / CH 208 E8, R9	CH 46 / CH 246 E46, R46	CC 07 / CC 207 S7	CC 37 / CC 237 S37
CH 09 / CH 209 E9, ITALIE G	CH 47 / CH 247 E47, R47	CC 08 / CC 208 S8	CC 38 / CC 238 S38
CH 10 / CH 210 E10, ITALIE H, R10	CH 48 / CH 248 E48, R48	CC 09 / CC 209 S9	CC 39 / CC 239 S39
CH 11 / CH 211 E11, ITALIE H+1, R11	CH 49 / CH 249 E49, R49	CC 10 / CC 210 S10	CC 40 / CC 240 S40
CH 12 / CH 212 E12, ITALIE H+2, R12	CH 50 / CH 250 E50, R50	CC 11 / CC 211 S11	CC 41 / CC 241 S41
CH 21 / CH 221 E21, R21	CH 51 / CH 251 E51, R51	CC 12 / CC 212 S12	CC 75 / CC 275 K
CH 22 / CH 222 E22, R22	CH 52 / CH 252 E52, R52	CC 13 / CC 213 S13	CC 76 / CC 276 Y, R3
CH 23 / CH 223 E23, R23	CH 53 / CH 253 E53, R53	CC 14 / CC 214 S14	CC 77 / CC 277 Z, ITALIE C, R4
CH 24 / CH 224 E24, R24	CH 54 / CH 254 E54, R54	CC 15 / CC 215 S15	CC 78 / CC 278 Z+1, R5
CH 25 / CH 225 E25, R25	CH 55 / CH 255 E55, R55	CC 16 / CC 216 S16	CC 79 / CC 279 Z+2
CH 26 / CH 226 E26, R26	CH 56 / CH 256 E56, R56	CC 17 / CC 217 S17
CH 27 / CH 227 E27, R27	CH 57 / CH 257 E57, R57	CC 18 / CC 218 S18
CH 28 / CH 228 E28, R28	CH 58 / CH 258 E58, R58	CC 19 / CC 219 S19
CH 29 / CH 229 E29, R29	CH 59 / CH 259 E59, R59	CC 20 / CC 220 S20
CH 30 / CH 230 E30, R30	CH 60 / CH 260 E60, R60	CC 21 / CC 221 S21
CH 31 / CH 231 E31, R31	CH 61 / CH 261 E61, R61	CC 22 / CC 222 S22
CH 32 / CH 232 E32, R32	CH 62 / CH 262 E62, R62	CC 23 / CC 223 S23
CH 33 / CH 233 E33, R33	CH 63 / CH 263 E63, R63	CC 24 / CC 224 S24
CH 34 / CH 234 E34, R34	CH 64 / CH 264 E64, R64	CC 25 / CC 225 S25
CH 35 / CH 235 E35, R35	CH 65 / CH 265 E65, R65	CC 26 / CC 226 S26
CH 36 / CH 236 E36, R36	CH 66 / CH 266 E66, R66	CC 27 / CC 227 S27
CH 37 / CH 237 E37, R37	CH 67 / CH 267 E67, R67	CC 28 / CC 228 S28
CH 38 / CH 238 E38, R38	CH 68 / CH 268 E68, R68	CC 29 / CC 229 S29
CH 39 / CH 239 E39, R39	CH 69 / CH 269 E69, R69	CC 30 / CC 230 S30

CH Kanal		CH Kanal		CC Freqenz (MHz)		CC Freqenz (MHz)
CH 102 F2		CH 141 F41		CC 110 116 -124		CC 152 391 -399
CH 103 F3		CH 142 F42		CC 111 124 -132		CC 153 399 -407
CH 104 F4		CH 143 F43		CC 112 132 -140		CC 154 407 -415
CH 105 F5		CH 144 F44		CC 113 140 -148		CC 155 415 -423
CH 106 F6		CH 145 F45		CC 114 148 -156		CC 156 423 -431
CH 107 F7		CH 146 F46		CC 115 156 -164		CC 157 431 -439
CH 108 F8		CH 147 F47		CC 116 164 -172		CC 158 439 -447
CH 109 F9		CH 148 F48		CC 123 220 -228		CC 159 447 -455
CH 110 F10		CH 149 F49		CC 124 228 -236		CC 160 455 -463
CH 121 F21		CH 150 F50		CC 125 236 -244		CC 161 463 -469
CH 122 F22		CH 151 F51		CC 126 244 -252
CH 123 F23		CH 152 F52		CC 127 252 -260
CH 124 F24		CH 153 F53		CC 128 260 -268
CH 125 F25		CH 154 F54		CC 129 268 -276
CH 126 F26		CH 155 F55		CC 130 276 -284
CH 127 F27		CH 156 F56		CC 131 284 -292
CH 128 F28		CH 157 F57		CC 132 292 -300
CH 129 F29		CH 158 F58		CC 133 300 -306
CH 130 F30		CH 159 F59		CC 141 306 -311
CH 131 F31		CH 160 F60		CC 142 311 -319
CH 132 F32		CH 161 F61		CC 143 319 -327
CH 133 F33		CH 162 F62		CC 144 327 -335
CH 134 F34		CH 163 F63		CC 145 335 -343
CH 135 F35		CH 164 F64		CC 146 343 -351
CH 136 F36		CH 165 F65		CC 147 351 -359
CH 137 F37		CH 166 F66		CC 148 359 -367
CH 138 F38		CH 167 F67		CC 149 367 -375
CH 139 F39		CH 168 F68		CC 150 375 -383
CH 140 F40		CH 169 F69		CC 151 383 -391

• Wenn zwei CH/CC-Nummern ein und derselben Kanalnummer entsprechen, wahlen Sie in Übereinstimmung mit der aktuellen Einstellung unter LAND cine der beiden Nummern. Wenn die Einstellung LAND nicht FRANCE ist, benutzen Sie eine dreistellige CH/CC-Nummer. Wenn LAND auf FRANCE liegt, benutzen Sie eine dreistellige CH/CC-Nummer.
• Finden Sie die CH/CC-Nummer (CC110 bis CC161), die dem Fernsehkanal (SECAM-L-System) eines Französischen Kabelsenders entspricht, auf Grundlage der Sendefrequenz des Fernsehkanals. Wenn Sie die Sendefrequenz nicht kennen, wenden Sie sichitte an den Kabelsender.
• Die CH/CC-Nummern von CH102-CH169 und CC110-CC161 entsprechen den Fernsehkanalen, die im SECAM-L-System gesendet werden. Die anderen CH/CC-Nummern entsprechen den Fernsehkanalen, die im SECAM-L-System gesendet werden.

Problemlösungen

Wenn bei der Benutzung Ihres Fernschgerätes ein Problem auftreten sollte,lesen Sieitte sorgfältig diese "Problemlösungen" durch, bevor Sie das Gerät in Reparatur geben. Eventuell konnen Sie das Problem leicht selbst beheben. Wenn z. B. der Netzstecker nicht in der Steckdose steckt, oder, wenn es Probleme mit der Empfangsantenne gibt, konnten Sie irrtümlicherweise annehmen, daß der Fernseher defekt ist.

Wichtig:

• These Hinweise zu Problemlösungen gelten nur für Probleme, deren Grunde nicht leicht zu bestimmen sind. Wenn bei der Bedienung einer Funktion eine Frage auftaucht,lesen Sie die entsprechenden Seiten mit den Bedienungsschritten sorgfältig nach; diese Beschreibungen finden Sie nicht hier unter den Problemlösungen.
• Wenn Sie die hier und bei den Funktionsbeschreibungen gegebenen Abschnittte ohne Erfolg durchgelesen und nachvollzogen haben,ziehen Sie den Netzstecker aus der Steckdose und halten Sie Ihr Gerät reparieren. Versuchen Sie nicht, das Gerät selbst zu reparieren, und entfernen Sie keinesfalls dieindhere Abdeckung.

■ Wenn Sie Ihr Fernsehgerät nicht einschalten können

• Ist der Netzstecker in einer stromfuhrrenden Netzsteckdose eingesteckt?
  Leuchtet die Netz-LED? Wenn nicht, drücken Sie den Netzschalter des Fernsehgerätes.

Kein Bild/kein Ton

• Haben Sie einen Fernsehkanal gewählt, für den der Empfang extrem schlecht ist? In thisem Fall schaltet sich die Funktion BLAU-BILD ein, der Bildschirm wird blau, und der Ton wird stummgeschaltet. Wenn Sie den Kanal trotz des schlechten Empfangs sehen möchten, folgen Sie den Schritten unter "BLAU-BILD" auf Seite 25, um die Einstellung der Funktion BLAU-BILD zu AUS zuändern.
• Haben Sie Kopfhörer am Gerät angeschlossen? Wenn Sie Kopfhörer in die Buchse am Gerät einstecken, wird kein Ton mehr an den Fernsehlautsprechern ausgegeben.
• Haben Sie die Funktion LAUTSPRECHER auf AUS gestellt? Befolgen Sie die Beschreibungen unter "LAUTSPRECHER (nicht bei AV28CH1EU)" auf Seite 22, um die Einstellung der LAUTSPRECHER-Funktion abzuliesen und das Problem ggf. offen zu halten.
• Wenn die Einstellung SYSTEM bei einem Fernsehkanal nicht richtig ist, kann

es passieren, daß der Ton für diesen Kanal nicht ausgegeben wird. Folgen Sie den Beschreibungen unter "SENDER ORDNEN/MANUELL" auf Seite 28 zum Aufruf der MANUELL-Funktion, um die Einstellung SYSTEM zu ändern.

Schlechtes Bild

• Wenn Bildrauschen (Schnee) das Bild stark beeinträchtigt, gibt es ein Problem mit der Antenne oder dem Zuleitungskabel. Prufen Sie folgende Dinge, um diese Problemen zu beseitigen: Sind Fernschgerät und Antenne richtig miteinander verbunden? Werde das Antennenkabel beschädigt? Ist die Antenne richtig ausgerichtet? Ist die Antenne selbst eventuell defekt?

• Wenn der Fernscher bzw. die Antennae Störungen von anderen Geräten empfängt, können Streifen oder Bildrauschen im Fernsehbild auftreten. Benutzen Sie Geräte wie Veränderer, Computer, Geräte mit Elektromotoren (Fohn) in früherem Abstand zu Ihr Fremn Fernseher oder an anderen Aufstellorten. Wenn die Antennae Störungen von einem Sendeturm oder einer Hochspanningsleitung empfängt, wenden Sie sichitte an ihren örtlichen Handler.

• Wenn die Antenne Reflektionen von Signalen an Berg- oder Hauswänden empfängt, können Doppelbilder (Geisterbild) entstehen. Ändern Sie in thisem Fall die Ausrichtung der Antenne, ooder ersetzen Sie die Antenne gegen eine andere mit besserer Richtwirkung.

• Sie die Einstellungen der Fernsehkanäle bei EMPFANGSSYSTEM korrekt? Folgen Sie den Beschreibungen unter "EMPFANGSSYSTEM" auf Seite 20, um das Problem zu beseitigen.
• Werde FARBE oder HELLIGKEIT richtig eingestellt? Folgen Sie den Beschreibungen unter "Bildeinstellung" auf Seite 18, um das Problem zu beseitigen.
  Die Aufnahme von Videotext auf Videoband wird nicht empfohlen, da dices Signal eventuell nicht richtig aufgezeichnet wird.
• Wenn ein helles, weißes Standbild (z. B. ein weißer Anzug) angezeigt wird, kann die weiße Fläche farbig erschieren. Dieses Phenomen ist nicht zu vermeiden und liegt am Funktionsprinzip der Bildrohre; dieser Effekt stellt keine Fehlfunktion des Gerätes dar. Wenn ein anderes Bild gezeigt wird, verschwinden auch die unnatürlichen Farben.
• Beim Ansehen von Bildern von zusammenlich erhältlicher Videosoftware oder von nicht korrekt aufgenommenen Videobändern kann der obere Teil des Bildes verzerrt sein. Dies ist durch den Zustand des Videosignals bedingt und ist keine Fehlfunktion.

Schlechter Klang

Haben Sie die Werte für TIEFEN oder HöHEN richtig eingestellt? Wenn nicht, folgen Sie den Beschreibungen unter "Toneinstellungen" auf Seite 21, um das Problem zu beseitigen. Bei schlechtem Fernsehempfang leidet auch die Übertragung stereophoner oder zweikanaliger Tonsignale. Folgen Sie in dieser Fall den unter "STEREO / I - II" auf Seite 21 gegebenen Schritten, um de Tonwiedergabe durch Umschaltung auf Mono zu verbessern.

Keine Bedienung möglich

• Sind die Batterien der Fernbedienung eventuell erschöpf? Folgen Sie den Schritten unter "Einsetzen der Batterien in die Fernbedienung" auf Seite 3 und ersetzen Sie die Batterien durch neue oder aufgeladene, um das Problem zu beseitigen.
• Haben Sie versucht, den Fernseher mit der Fernbedienung aus seitlicherichtigung oder von hinten zu bedienen, oder waren Sie weiter als sieben Meter vom Gerät entfernt? Bedieren Sie Ihr Fernschgerät von der Vorderseite aus, und achten Sie darauf darauf auf, daß Sie sich nicht weiter als sieben Meter vom Gerät entfernst befinden.
• Wenn Sie Videotext sehen können Sie die Menüs nicht bedieren. Drücken Sie die Taste TV, um darüber auf normalen Fernsehbetrieb zu schalten, so daß Sie die Menüs wieder bedieren können.
• Wenn der Betrieb des Fernsehgerätes plötzlich stoppt, schalten Sie das Gerät am Netzschalter aus. Versuchen Sie, das Gerät am Netzschalter wieder einzuschalten. Wenn sich das Gerät nun wieder normal verhält, liegt keine Fehlfunktion vor.

Verschiedenes

• Wenn die Funktion SLEEP TIMER aktiv ist, schaltet sich das Gerät automatisch aus. Wenn dies passiert, drücken Sie die Taste /1 (Standby), um den Fernseher wieder einzuschalten. Wenn sich das Gerät nun wieder normal verhält, liegt keine Fehlfunktion vor.
• Wenn ein WSS-Signal im Sendesignal oder Signal vom externen Gerät enthalten ist, oder wenn das Fernschgerät ein Steuersignal von einem externen Gerät erhält, wird der ZOOM-Modus automatisch umgestellt. Wenn Sie in den vorherigen ZOOM-Modus zurückschalten möchten, drücken Sie die Taste ZOOM zum erneuten Anwahlen des ZOOM-Modus.

• Wenn Sie einen magnetisierten Gegenstand wie z. B. einen Laufsprecher an Ihr Fernschgerät halten, kann das Bild verzerrt sein, oder es werden unnatürliche Farben an den Bildschirmrändern dargestellt. Achten Sie daraufuf, solche Geräte nicht in die Nähe Ihrss Fernsehgerätes zu bringen. Wenn ihre Laufsprecher derartige Phänomene hervorrufen, benutzten Si stattdesse magnetisch abgeschirmte Lautsprecher.
  Das Bild kann aufgrund des Erdmagnetfeldes schief sein. Benutzen Sie in thisem Fall die Funktion "HORIZONTAL-KORR. (nicht bei AV28CH1EU)" auf Seite 21, um das Bild waagerecht auszurichten.
• Es dauert eine kurze Zeit von der Durchführung einer Bedienung, z.B. ein Kanalwechsel, bis zur Bildanzeige. Dies ist keine Fehlfunktion. Diese Zeit ist zur Stabilisierung des Bildes erforderlich, bevor das Bild angezeigt werden kann.
• Durch Temperaturänderungen kann es sein, daß Ihr Fernsehgerät ein Knacken erzeugt. Wenn Bild und Ton nach einem lauten Knacken weiterhin normal sind, ist dies kein Grund zur Beunruhigung. Wenn Sie bei der Benutzung Ihr's Fernsehers des öfteren Knackgeräusche horen, können auch andere Grunde angenommen werden. Als Vorsichtsmaßnahme sollen den Sie sich an einen Techniker wenden, der thises Phenomen begutachtet.
• Wenn Sie die Bildrohre während des Betriebs berühren, spuren Sie aufgrund der statischen Elektrizität einen leichten elektrischen Schlag. Dies ist ungebährlich und konstruktionsbedingt. Es stellt keine Fehlfunktion Ihres Fernseherätes dar. Derartige statische Entladungen haben keinen schädlichen Einflüß auf den menschlichen Körper.
• Wenn auf dem Bildschirm ein Menu angezeigt wird, kann es passieren, dass der ZOOM-Modus automatisch auf VOLLBILD geändert wird. Dies ist keine Fehlfunktion. Wenn das Menu verschwindet, kehrt der ZOOMZOOM-Modus zur vorherigen Einstellung zurück.

Technische Daten

ModellEintrag	AV32X25EU* AV28X25EU*
Sendesysteme CCIR B/G, I, D/K, L
Fernsehnormen PAL, SECAM	Die Anschlüsse EXT unterstützen auch das NTSC 3.58/4.43 MHz-System.
Kanäle und Frequenzen • E2-E12, E21-E69, S1-S41, X, Y, Z, Z+1, Z+2, ITALIAN A-H, ITALIAN H+1, ITALIEN H+2, F2-F10, F21-F69, R1-R12, R21-R69Franzölicher Kabelkanal der Sendefrequenzen 116 - 172 MHz und 220 - 469 MHz
Tonsysteme im Multiplex-Verfahren	A2 (B/G, D/K), NICAM (B/G, I, D/K, L)-System
Videotextsysteme FLOF (Fastext), TOP, WST (Welt-Standardsystem)
Netzstromdaten 220 - 240 V Wechselstrom, 50 Hz
Leistungsaufnahme Maximal:	187 W, Durchschnitt: 132 W, Bereitschaft: 2,6 W	Maximal: 178 W, Durchschnitt: 125 W, Bereitschaft: 2,6 W
Größe der Bildrohrte Sichtbarer	Bereich 76 cm(Bildschirmdiagonale)	Sichtbarer Bereich 66 cm(Bildschirmdiagonale)
Tonausgabe Ausgangsleistung:	7,5 W + 7,5 W
Lautsprecher	(13 cm × 6,5 cm) oval × 2
EXT-1-Anschluß Eurobuchse	(21-Pol-SCART-Buchse)Video-Eingang, Audioeingänge V/H und RGB-Eingänge sind vorhanden.Ausgänge für das Fernsehsignal (Video und Audio V/H) sind vorhanden.
EXT-2-Anschluß Eurobuchse	(21-Pol-SCART-Buchse)Video-Eingang, S-VIDEO (Y/C) -Eingang, Audioeingänge V/H und RGB-Eingänge sind vorhanden.Video- und Audioausgänge (V/H) sind vorhanden.T-V LINK-Funktionen sind vorhanden.
EXT-3-Anschluß Eurobuchse	(21-Pol-SCART-Buchse)Video-Eingang, S-VIDEO (Y/C) -Eingang und Audioeingänge V/H sindvorhanden.
EXT-4-Anschluß Cinch-Buchsen × 3	S-VIDEO Anschluß × 1Video-Eingang, S-VIDEO (Y/C) -Eingang und Audioeingänge V/H sindvorhanden.
AUDIO OUT-Anschluß Cinch-Buchsen × 2	Variable Audioausgänge (L/R) sindvorhanden.Regelbare Ausgangsspannung 0-1 V Sinus, niedrige Impedanz
Kopfhörerbuchse	Stereo-Miniklinke (3,5 mm Durchmesser)
Abmessungen (B × H × T)	855 mm × 550 mm × 568 mm	780 mm × 509 mm × 499 mm
Gewicht	53,6 kg	40,2 kg
Zubehör	1 × Fernbedienung (RM-C54 (grau) oder RM-C50 (schwarz) im Lieferumfang.)AAA/R03 Trockenbatterien × 2

*: Dies ist die Basis-Modellnummer. Die Nummer des Modells kann noch eine Zeichen mehr enthalten (wie z. B. "S", für Silber), die die Farbe des Gerätes angegeben.

Das Design und die Technischen Daten können sich ohne Ankündigung ändern.

Die Bilder, die mit Hilfe der Funktionen ZOOM auf thisem Fernsehgerat dargestellt werden, * durren ohne Erlaubnis der Urheber des Originalbildmaterials nicht für gewerbliche oder Demonstrationszwecke an öffentlichen Orten (Cafes, Hotels, etc.) gezeigt werden, da dies eine Verletzung des Urheberrechts darstellt.

Technische Daten

ModellEintrag	AV32H20EU* AV28H20EU*
Sendesysteme CCIR B/G, I, D/K, L
Fernsehnormen PAL, SECAM	Die Anschlüsse EXT unterstützen auch das NTSC 3.58/4.43 MHz-System.
Kanäle und Freqenzen • E2-E12, E21-E69, S1-S41, X, Y, Z, Z+1, Z+2, ITALIAN A-H, ITALIAN H+1, ITALIEN H+2, F2-F10, F21-F69, R1-R12, R21-R69Franzölicher Kabelkanal der Sendefrequenzen 116 - 172 MHz und 220 - 469 MHz
Tonsysteme im Multiplex-Verfahren	A2 (B/G, D/K), NICAM (B/G, I, D/K, L)-System
Videotextsysteme FLOF (Fast), TOP, WST (Welt-Standardsystem)
Netzstromdaten 220 - 240 V	Wechselstrom, 50 Hz
Leistungsaufnahme Maximal	187 W, Durchschnitt: 132 W, Bereitschaft: 2,6 W	Maximal: 178 W, Durchschnitt: 125 W, Bereitschaft: 2,6 W
Größe der Bildrohrte Sichtbarer	Bereich 76 cm(Bildschirmdiagonale)	Sichtbarer Bereich 66 cm(Bildschirmdiagonale)
Tonausgabe Ausgangsleistung	7,5 W + 7,5 W
Lautsprecher	(16 cm × 4 cm) oval × 2
EXT-1-Anschluß Eurobuchse	(21-Pol-SCART-Buchse)Video-Eingang, Audioeingänge V/H und RGB-Eingänge sind vorhanden.Ausgänge für das Fernsehsignal (Video und Audio V/H) sind vorhanden.
EXT-2-Anschluß Eurobuchse	(21-Pol-SCART-Buchse)Video-Eingang, S-VIDEO (Y/C) -Eingang, Audioeingänge V/H und RGB-Eingänge sind vorhanden.Video- und Audioausgänge (V/H) sind vorhanden.T-V LINK-Funktionen sind vorhanden.
EXT-3-Anschluß Eurobuchse	(21-Pol-SCART-Buchse)Video-Eingang, S-VIDEO (Y/C) -Eingang und Audioeingänge V/H sindvorhanden.
EXT-4-Anschluß Cinch-Buchsen	S-VIDEO Anschluß × 1Video-Eingang, S-VIDEO (Y/C) -Eingang und Audioeingänge V/H sindvorhanden.
AUDIO OUT-Anschluß	Cinch-Buchschen × 2Variable Audioausgänge (L/R) sindvorhanden.Regelbare Ausgangsspannung 0-1 V Sinus, niedrige Impedanz
Kopfhörerbuchse	Stereo-Miniklinke (3,5 mm Durchmesser)
Abmessungen (B × H × T)	855 mm × 550 mm × 568 mm	780 mm × 509 mm × 499 mm
Gewicht	53,6 kg	40,2 kg
Zubehör	1 × Fernbedienung (RM-C54 (grau) oder RM-C50 (schwarz) im Lieferumfang.)AAA/R03 Trockenbatterien × 2

*: Dies ist die Basis-Modellnummer. Die Nummer des Modells kann noch eine Zeichen mehr enthalten (wie z. B. "S", für Silber), die die Farbe des Gerätes angegeben.

Das Design und die Technischen Daten können sich ohne Ankündigung ändern.

Die Bilder, die mit Hilfe der Funktionen ZOOM auf thisem Fernsehgerat dargestellt werden, * durren ohne Erlaubnis der Urheber des Originalbildmaterials nicht für gewerbliche oder Demonstrationszwecke an öffentlichen Orten (Cafes, Hotels, etc.) gezeigt werden, da dies eine Verletzung des Urheberrechts darstellt.

ModellEintrag	AV28CH1EU*
Sendesysteme CCIR B/G, I, D/K, L
Fernsehnormen PAL, SECAM	Die Anschlüsse EXT unterstützen auch das NTSC 3.58/4.43 MHz-System.
Kanäle und Frenquenzen • E2-E12, E21-E69, S1-S41, X, Y, Z, Z+1, Z+2, ITALIAN A-H, ITALIEN H+1,ITALIEN H+2, F2-F10, F21-F69, R1-R12, R21-R69Französsischer Kabelkanal der Sendefrequenzen 116 - 172 MHz und 220 - 469MHz
Tonsysteme im Multiplex-Verfahren	A2 (B/G, D/K), NICAM (B/G, I, D/K, L)-System
Videotextsysteme FLOF (Fastext), TOP, WST (Welt-Standardsystem)
Netzstromdaten 220 - 240 V Wechselstrom, 50 Hz
Leistungsaufnahme Maximal: 165 W, Durchschnitt: 112 W, Bereitschaft: 2,8 W
Gröbe der Bildrohrre Sichtbarer Bereich 66 cm (Bildschirmdiagonale)
Tonausgabe Ausgangsleistung: 5 W +5 W
Loutsprecher	(10 cm × 3 cm) oval × 2
EXT-1-Anschluß Eurobuchse	(21-Pol-SCART-Buchse)Video-Eingang, Audioeingänge V/H und RGB-Eingänge sind vorhanden.Ausgänge für das Fernsehsignal (Video und Audio V/H) sind vorhanden.
EXT-2-Anschluß Eurobuchse	(21-Pol-SCART-Buchse)Video-Eingang, S-VIDEO (Y/C)-Eingang, Audioeingänge V/H und RGB-Eingänge sind vorhanden.Video- und Audioausgänge (V/H) sind vorhanden.T-V LINK-Funktionen sind vorhanden.
EXT-3-Anschluß Eurobuchse	(21-Pol-SCART-Buchse)Video-Eingang, S-VIDEO (Y/C)-Eingang und Audioeingänge V/H sindvorhanden.
EXT-4-Anschluß Cinch-Buchsen × 3	S-VIDEO Anschluß × 1Video-Eingang, S-VIDEO (Y/C)-Eingang und Audioeingänge V/H sindvorhanden.
Kopflörerbuchse Stereo-Miniklinke (3,5 mm Durchmesser)
Abmessungen (B × H × T)	725 mm × 480 mm × 496 mm
Gewicht	34,7 kg
Zubehör	1 × Fernbedienung (RM-C54 (grau) oder RM-C50 (schwarz) im Lieferumfang.)AAA/R03 Trockenbatterien × 2

*: Dies ist die Basis-Modellnummer. Die Nummer des Modells kann noch eine Zeichen mehr enthalten (wie z. B. "S", für Silber), die die Farbe des Gerätes angegeben.

Das Design und die Technischen Daten können sich ohne Ankündigung ändern.

Die Bilder, die mit Hilfe der Funktionen ZOOM auf thisem Fernsehgerat darestellt werden, ],duren ohne Erlaubnis der Urheber des Originalbildmaterials nicht fur gewerbliche oder Demonstrationszwecke an öffentlichen Orten (Cafes, Hotels, etc.) gezeigt werden, da dies eine Verletzung des Urheberrechts darstellt.

HAUT PARLEUR (Sauf AV28CH1EU)
