BEDIENUNGSANLEITUNG MD 83328 LIFE P62025 MEDION

Technische gegevens 42

C („Clear“): Invoer wissen

Verbinding verbreken

Zu dieser Anleitung ....3

In dieser Anleitung verwendete Warnsymbole und Signalwörter ....3

Bestimmungsgemäßer Gebrauch ....3

Sicherheitshinweise 4

Elektrische Geräte nicht in Kinderhände ....4

Verwendungszweck....4

Verkehrssicherheit 4

Niemals selbst reparieren ....4

Sonneneinstrahlung....4

Der CD-Spieler 5

Laufwerke und Anschlüsse ....5

Das Gerät reinigen 5

Batteriehinweise....5

Einbau....6

Lieferumfang 7

Geräteübersicht......8

Bedienteil....8

Hinter dem Bedienteil ....10

Fernbedienung 11

Einbau und Inbetriebnahme ....13

Der ISO-Schacht 13

Einbaurahmen im ISO-Schacht montieren 13

Anschlüsse an der Radiorückseite 15

Senderspeicher testen 16

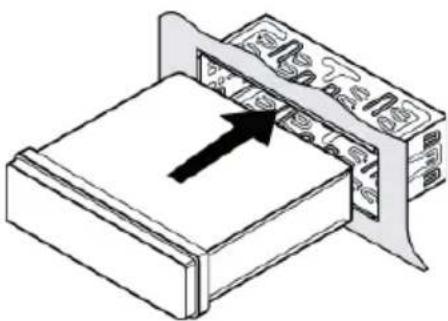

Autoradio einsetzen 16

Bedienteil 17

Bedienteil einsetzen 17

Bedienteil abnehmen 17

Diebstahlsicherung 17

Kontakte 17

Reset....17

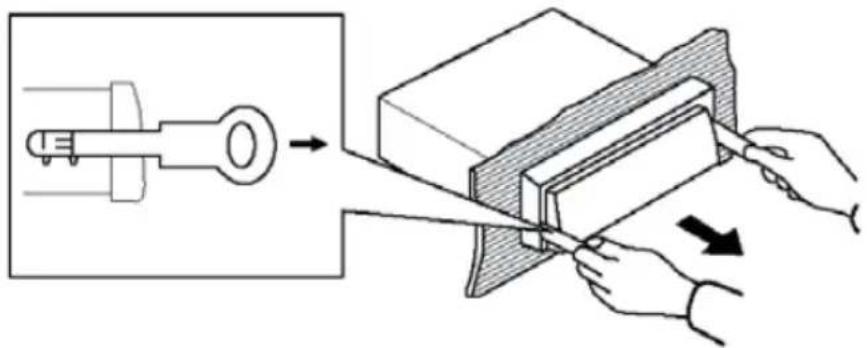

Das Gerät ausbauen 18

Erläuterungen zu den Kabeln 19

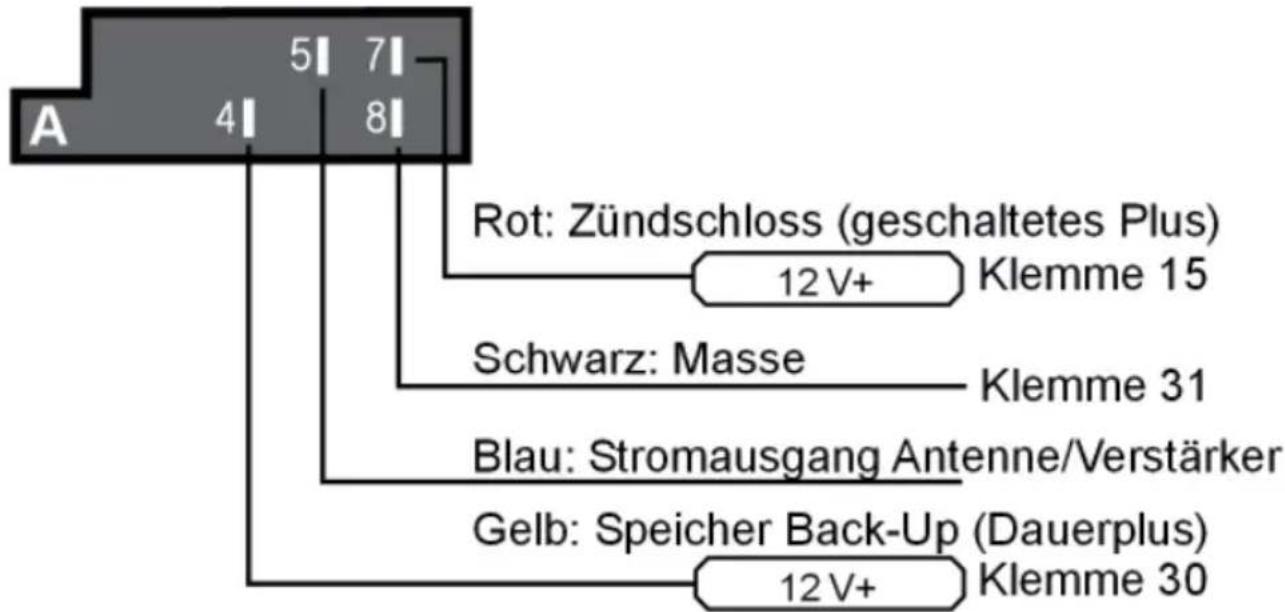

Übersicht ISO-Stecker A: Strom 19

Übersicht ISO-Stecker B: Lautsprecher 20

Erstbetrieb......22

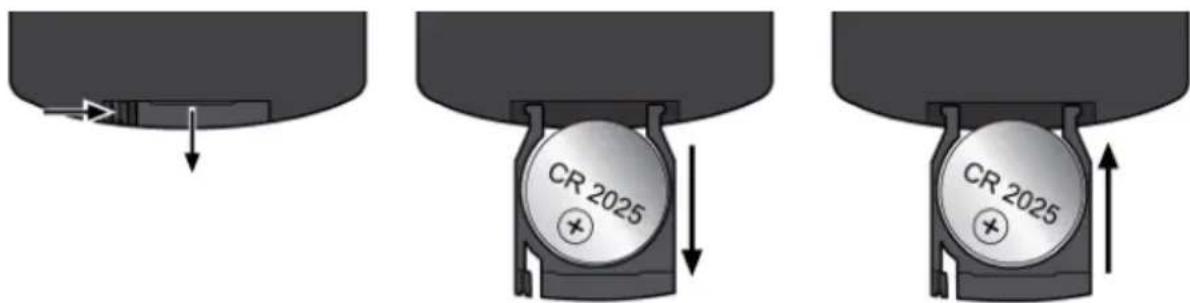

Batterie austauschen 22

Bedienung 23

Grundfunktionen 23

Radiofunktionen 25

PTY („Program Type“) Funktionen 28

Betrieb mit Datenträgern (AudioCDs, MP3, USB, SD, AUX) 29

Das CD-Laufwerk 29

USB-Datenträger 30

SD Karten 31

Gerät am AUX IN-Anschluss 31

Wiedergabefunktionen 31

Datenträger mit Audio- und MP3-Daten 33

Einstellungsmenü 34

Einstellungsmenü öffnen 34

Einstellbare Funktionen 34

Die Bluetooth-Funktion ....36

Handy am Radio anmelden ("Pairing") 36

Verbindungsstatus 36

Telefonieren 37

A2DP-Modus....38

Wenn Störungen auftreten 39

Entsorgung....41

Technische Daten 42

Konformitätsinformation 43

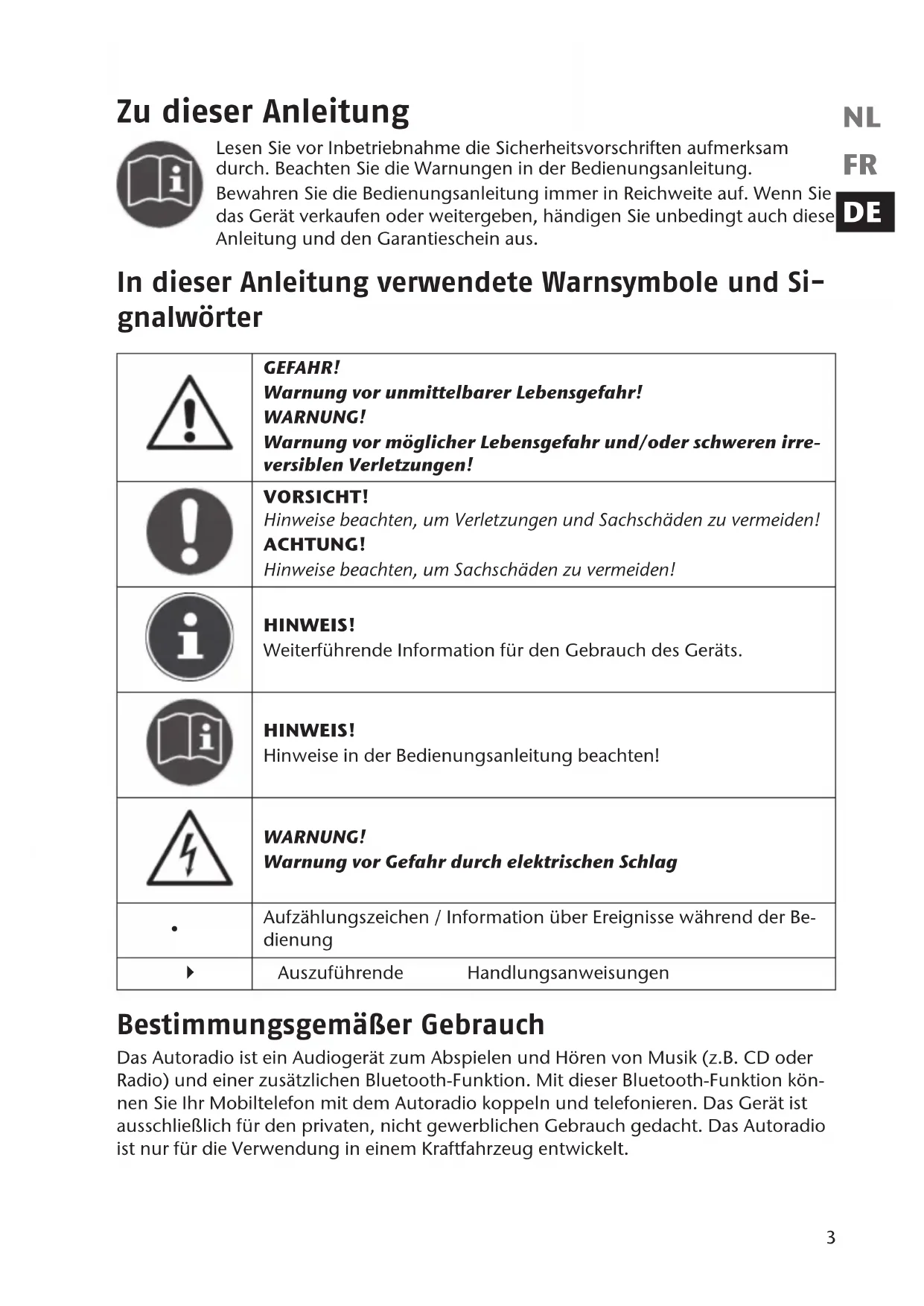

Zu dieser Anleitung

Lesen Sie vor Inbetriebnahme die Sicherheitsvorschriften aufmerksam durch. Beachten Sie die Warnungen in der Bedienungsanleitung.

Bewahren Sie die Bedienungsanleitung immer in Reichweite auf. Wenn Sie das Gerät verkaufen oder weitergeben, händigen Sie unbedingt auch diese Anleitung und den Garantieschein aus.

NL

FR

DE

In dieser Anleitung verwendete Warnsymbole und Signalwörter

	GEFAHR!Warnung vor unmittelbarer Lebensgefahr!WARNUNG!Warnung vor möglicher Lebensgefahr und/oder schweren irreversiblen Verletzungen!
	VORSICHT!Hinweise beachten, um Verletzungen und Sachschäden zu vermeiden!ACHTUNG!Hinweise beachten, um Sachschäden zu vermeiden!
	HINWEIS!Weiterführende Information für den Gebrauch des Geräts.
	HINWEIS!Hinweise in der Bedienungsanleitung beachten!
	WARNUNG!Warnung vor Gefahr durch elektrischen Schlag
•	Aufzählungszeichen / Information über Ereignisse während der Be-dienung
▶	Auszuführende Handlungsanweisungen

Bestimmungsgemäßer Gebrauch

Das Autoradio ist ein Audiogerät zum Abspielen und Hören von Musik (z.B. CD oder Radio) und einer zusätzlichen Bluetooth-Funktion. Mit dieser Bluetooth-Funktion können Sie Ihr Mobiltelefon mit dem Autoradio koppeln und telefonieren. Das Gerät ist ausschließlich für den privaten, nicht gewerblichen Gebrauch gedacht. Das Autoradio ist nur für die Verwendung in einem Kraftfahrzeug entwickelt.

Sicherheitshinweise

Elektrische Geräte nicht in Kinderhände

• Lassen Sie Kinder dieses Gerät niemals unbeaufsichtigt benutzen, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
• Das Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.

GEFAHR! Halten Sie auch die Verpackungsfolien von Kindern fern. Es besteht Erstickungsgefahr.

Verwendungszweck

- Das Autoradio ist nur für den Einbau und den Betrieb in Pkws vorgesehen.

Verkehrssicherheit

• Die Verkehrssicherheit ist oberstes Gebot. Bedienen Sie Ihr Autoradio nur, wenn es die Verkehrslage zulässt. Machen Sie sich vor Fahrtantritt mit dem Gerät vertraut.
- Akustische Signale der Polizei, Feuerwehr und anderen Rettungsdiensten müssen im Fahrzeug rechtzeitig wahrgenommen werden können. Hören Sie deshalb während der Fahrt Ihr Programm in angemessener Lautstärke.

Niemals selbst reparieren

- Benutzen Sie das Gerät nicht, wenn Gehäuse oder Kabel beschädigt sind.

WARNUNG! Versuchen Sie auf keinen Fall, das Gerät selber zu öffnen und/oder zu reparieren. Es besteht die Gefahr des elektrischen Schlags.

- Wenden Sie sich im Störungsfall an unser Service Center oder eine andere geeignete Fachwerkstatt, um Gefährdungen zu vermeiden.

Sonneneinstrahlung

Wenn sich das Fahrzeuginnere, z. B. durch längere Sonneneinstrahlung, stark aufgeheizt hat, nehmen Sie das Autoradio nicht sofort in Betrieb.

- Warten Sie, bis das Auto eine Weile gefahren wurde und das Autoradio abkühlen konnte.

Der CD-Spieler

Der CD-Spieler ist ein Laserprodukt der Klasse 1. Das Gerät ist mit einem Sicherheitssystem ausgerüstet, das das Austreten von gefährlichen Laserstrahlen während des normalen Gebrauchs verhindert. Um Augenverletzungen zu vermeiden, manipulieren oder beschädigen Sie niemals das Sicherheitssystem des Geräts.

LASER KLASSE 1 CLASS 1 LASER PRODUCT APPAREIL LASER DE CATEGORIE 1

NL

FR

DE

Laufwerke und Anschlüsse

• Führen Sie keinerlei Fremdkörper in die Öffnungen des Autoradios (Diskfach, USB-Anschluss, Kartenschacht, AUX-Anschluss) ein. Die Fächer und Anschlüsse können dadurch beschädigt werden.
• Schieben Sie CDs immer mit der beschrifteten Seite nach oben in das Diskfach. Wenden Sie niemals große Kraft an, wenn Sie eine Disk einlegen, eine Karte einschieben oder ein externes Gerät anschließen. Wenn Sie einen Widerstand spüren, versuchen Sie es auf eine andere Weise bzw. mit einem anderen Medium.

Das Gerät reinigen

- Verwenden Sie für die Reinigung ein trockenes, weiches Tuch. Benutzen Sie keine chemischen Lösungs- und Reinigungsmittel, weil diese die Oberfläche und/oder die Beschriftungen des Geräts beschädigen können.

WARNUNG!

Schützen Sie das Gerät vor Feuchtigkeit. Berühren Sie das Gerät nicht mit feuchten Händen. Es besteht die Gefahr eines elektrischen Schlags!

Batteriehinweise

• Halten Sie Batterien von Kindern fern. Falls eine Batterie verschluckt wurde, suchen Sie umgehend einen Arzt auf.
• Legen Sie grundsätzlich nur neue Batterien ein.
• Achten Sie beim Einlegen der Batterien auf die Polarität (+/-).
• ACHTUNG! Bei unsachgemäßem Auswechseln der Batterien besteht Explosionsgefahr! Ersetzen Sie die Batterien nur durch denselben oder einen gleichwertigen Typ.
• Versuchen Sie niemals, Batterien wieder aufzuladen. Es besteht Explosionsgefahr!
• Lagern Sie Batterien an einem kühlen, trockenen Ort. Direkte starke Wärme kann die Batterien beschädigen. Setzen Sie das Gerät daher keinen starken Hitzequellen aus.
• Schließen Sie Batterien nicht kurz.
• Werfen Sie Batterien nicht in Feuer.
• Wenn Sie das Gerät für längere Zeit nicht benutzen, nehmen Sie die Batterien heraus.
• Nehmen Sie ausgelaufene Batterien sofort aus dem Gerät. Reinigen Sie die Kontakte, bevor Sie neue Batterien einlegen. Es besteht Verätzungsgefahr durch Batteriesäure!
• Entfernen Sie auch leere Batterien aus dem Gerät.

Einbau

Wir empfehlen Ihnen, den Einbau des Gerätes durch eine Fachkraft vornehmen zu lassen. Damit stellen Sie sicher, dass das Gerät einwandfrei funktioniert. Eine fehlerhafte Verkabelung kann zu Schäden am Gerät und Ihrem Auto führen. Wenn Sie Ihr Autoradio selbst einbauen möchten, lesen Sie die Einbau- und Anschlusshinweise in dieser Anleitung.

WARNUNG!

Klemmen Sie vor dem Einbau den Minuspol an der Autobatterie ab! Es besteht die Gefahr des Kurzschlusses und des Stromschlags!

- Entfernen Sie vor dem Einbau die Transportsicherung (Schrauben im oberen Radiogehäuse, durch die roten Fahnen erkennbar).

- Kontrollieren Sie, ob die Anschlussbelegung Ihres Fahrzeugs mit der Belegung am Autoradio übereinstimmt.

- Verlegen Sie die Kabel nicht unter Zug, nicht über scharfe Kanten, oder in der Nähe von Teilen, die sich erhitzen können. Achten Sie darauf die Kabel nicht zu knicken, oder zu verdrehen.

- Setzen Sie das Gerät in den dafür vorgesehenen Schacht ein, oder wählen Sie einen Platz für die Montage des Geräts, an dem es die normalen Fahraufgaben des Fahrers nicht behindert.

- Schließen Sie kurz die Kabel an, bevor Sie das Gerät endgültig einbauen. Stellen Sie sicher, dass diese richtig eingesteckt sind und dass das System richtig funktioniert.

- Falls Änderungen am Fahrzeug erforderlich sind, wenden Sie sich an Ihren Fahrzeughändler/-fachwerkstatt.

- Sollten Sie die Adapterbuchse von dem Kabel trennen oder die Kabel abschneiden, erlischt Ihr Garantieanspruch!

- Bauen Sie das Gerät so ein, dass keine Verletzungen bei starkem Bremsen entstehen können.

- Vermeiden Sie den Einbau des Gerätes in der Nähe hoher Temperaturen (z. B. direkte Sonneneinstrahlung oder Heizungsluft), Staub, Schmutz oder übermäßige Erschütterungen. Das Gerät kann dadurch beschädigt werden.

- Wenn das Gerät mehr als 30° aus der Waagerechten eingebaut wird, kann es seine optimale Leistung verlieren.

30°

- Halten Sie sich bei der Montage genau an die Anweisungen dieser Anleitung. Kontrollieren Sie, bevor Sie die Autobatterie wieder anklemmen, alle Anschlüsse.

Lieferumfang

Bitte überprüfen Sie die Vollständigkeit der Lieferung und benachrichtigen Sie uns bitte innerhalb von 14 Tagen nach dem Kauf, falls die Lieferung nicht komplett ist.

Mit dem von Ihnen erworbenen Produkt haben Sie erhalten:

• Autoradio
  • Fernbedienung mit eingelegter Batterie CR2025
  • 2 ISO-Buchsen mit Kabeln
• Bedienteil
• Etui
  • Einbaurahmen (aufgesteckt)
• 2 Schlüssel zum Abziehen des Einbaurahmens und Herausziehen des Gerätes
• Weiteres Befestigungsmaterial für den individuellen Einbau
  • Diese Bedienungsanleitung
• Garantiekarte

Geräteübersicht

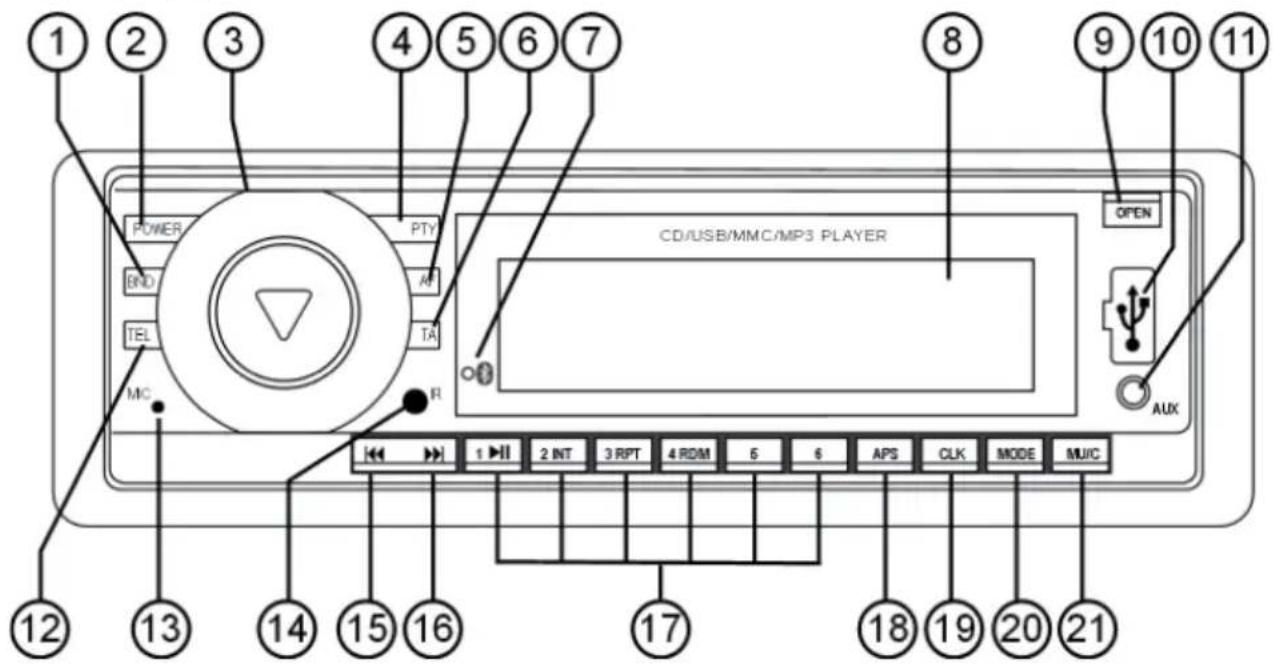

Bedienteil

1 2 3 4 5 6 7 8 9 10 11 POWER PTY AF TA CD/USB/MMC/MP3 PLAYER OPEN TEL MC R 1 2 INT 3 RPT 4 RDM 5 6 APS CLK MODE MUIC AUX 12 13 14 15 16 17 18 19 20 21

1) BND: Bandwahl in Radiomodus, ID3-Tag Informationen im MP3-Modus anzeigen

2) POWER: Kurz gedrückt halten, um das Autoradio auszuschalten, Um das Autoradio einzuschalten, drücken Sie eine beliebige Taste (außer OPEN).

3) Drehregler/Taster: Wiederholt drücken, um verschiedene Einstellungen zu wählen; Einstellungen mit dem Drehrad ändern Jede Einstellung bleibt nur ein paar Sekunden aktiv, bevor sie wieder in die Grundeinstellung Lautstärke („VOL“) zurückschaltet. Drehregler kurz drücken, um folgende Audio-Einstellungen zu wählen:

- VOL: Lautstärke, BAS: Bass, TRE: Höhen, BAL: Balance des linken und rechten Lautsprechers, FAD: Fader (Tonstärke der Rücklautsprecher). Drehregler länger drücken, um eine andere Folge von Modi für die Zeiteinstellung und anderes aufzurufen. Innerhalb dieser Folge schalten Sie durch kurzes Drücken zum jeweils nächsten Modus:

- IN VOL 17: Einstellung der Lautstärke, mit der sich das Radio einschaltet (17 in der Grundeinstellung).

- CLK: Zeiteinstellung; siehe „Uhrzeit einstellen“ auf Seite 24.

- BEEP 2ND: Signalton bei Tastendruck; siehe „Signalton bei der Bedienung (BEEP 2ND, BEEP ALL oder BEEP OFF)“ auf Seite 34.

- TR VOL: Einstellung der Grundlautstärke für Verkehrsnachrichten.

- EON ON: „EON“-Funktion ein- und ausschalten (OFF); siehe „Radio-Data-System“ auf Seite 26.

• OSP NONE: Wählen Sie hier mit dem Drehregler zwischen den Audioeinstellungen FLAT (normal), CLASSIC, ROCK und POP (siehe auch „Drehregler/Taster - Lautstärke und Ton einstellen“ auf Seite 23).
• LOUD: Loudness einschalten, um Bässe und Höhen anzuheben (ON) oder ausschalten (OFF).
• LOC: Lokaler Suchmodus (siehe „Regionalprogramm-Modus ein-/ausschalten“ auf Seite 26). OFF: Normaler Empfang.
• STEREO: Im UKW-Band Stereo oder Monomodus (MONO) wählen. Bei schlechtem Stereoempfang kann die Einstellung MONO den Empfang verbessern.

4) PTY („Program Type“): Sender mit bestimmten Programminhalten suchen
5) AF („Alternative Frequency“ - alternative Frequenzen): Kurz drücken, um den AF-Modus ein- und auszuschalten; länger drücken, um Regionalprogramm-Modus im AF-Modus ein- und auszuschalten.
6) TA („Traffic Announcement“): Verkehrsfunk automatisch aufrufen
7) Bluetooth-LED: leuchtet, wenn ein Bluetooth-Gerät verbunden ist
8) Display
9) OPEN - Bedienteil herunter klappen
10) USB-Anschluss
11) AUX: Anschluss eines externen Audiogerätes mit Klinkenstecker
12) TEL: Bluetooth-Funktion – vor Eingabe einer Telefonnummer drücken
13) Mikrofon
14) Infrarotsensor für die Fernbedienung
15) ✕ Kurz drücken: Suche rückwärts durch Sender/Musik-Titel; gedrückt halten: schneller Rücklauf
16) ► Kurz drücken: Suche vorwärts durch Sender/Musik-Titel; gedrückt halten: schneller Vorlauf
17) Stationstasten 1-6: Im Radiobetrieb gespeicherten Sender aufrufen, Betrieb von Datenträgern (CD/MP3, USB, SD-Karten, externes Gerät):

1 ▶ II: Wiedergabe starten/unterbrechen/Ersten Titel wiedergeben
2 INT („Intro“ bei CD/MP3, SD, USB): Titel anspielen
3 RPT („Repeat“ bei CD/MP3, SD, USB): Wiederholfunktion
4 RDM („Random“ bei CD/MP3, SD, USB): Zufallswiedergabe
5 (bei CD/MP3, SD, USB): 10 Titel zurück springen
6 (bei CD/MP3, SD, USB): 10 Titel weiter springen

18) APS: Automatische Senderspeicherung/Sender anspielen
19) CLK: Uhrzeit einstellen/anzeigen; Im Radio-Modus Radio-Data-System Informationen abrufen; wenn kein Radio-Data-System empfangen wird: Frequenz und Uhrzeit abrufen
20) MODE: Betriebsmodus wählen ( RADIO - OISC - USB - CARD - AUX)
21) MU: Stummschaltung; C („Clear“): Eingabe löschen

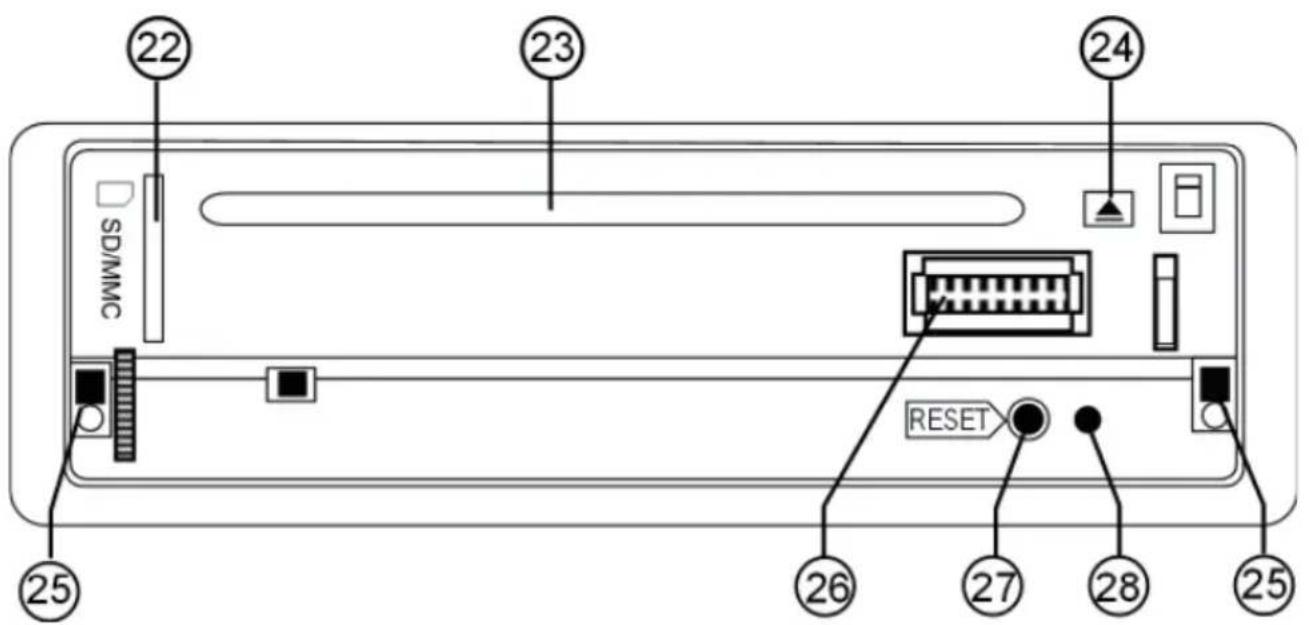

Hinter dem Bedienteil

SD/MMC 22 23 24 RESET 25 26 27 28 25

22) SD-Kartenschacht
23) CD-Fach
24) ▲ CD auswerfen
25) Halterung für das Bedienteil
26) Steckkontakte für das Bedienteil
27) RESET: Gerät auf Werkseinstellungen zurücksetzen
28) Rote Diebstahl-LED: Blinkt, wenn das Bedienteil abgenommen wurde

Fernbedienung

POWER DN UP AP SEL SCN CLK - AF MODE BND PTY TA SHOP INT RMT RAM 1 2 3 4 5 6 7 8 * 9 0 # MUTE T-M TEL CLEAR 11 12 13 14 11 15 16 17 18 19 8 9 10

1) POWER: kurz drücken, um das Autoradio auszuschalten
2) AP: Automatische Senderspeicherung/Sender anspielen
3) SCN: Suche nach Sendern mit alternativen Frequenzen (AF-Sendern)
4) CLK: : Uhrzeit einstellen/anzeigen
5) BND: Bandwahl in Radiomodus, ID3-Tag Informationen im MP3-Modus anzeigen
6) MODE: Betriebsmodus wählen ( RADIO - DISC - USB - CARD - AUX)
7) Zifferntasten: Stationstasten 1-6; Bluetooth-Funktion: Nummer wählen
8) *: Bluetooth-Funktion: Telefontaste *
9) MUTE : Stummschaltung
10) T-M: Bluetooth-Funktionen
11) +/−: Lautstärke anheben/senken;
12) ✕ Kurz drücken: Suche rückwärts durch Sender/Musik-Titel; gedrückt halten: schneller Rücklauf

13) ▶ Kurz drücken: Suche vorwärts durch Sender/Musik-Titel; gedrückt halten: schneller Vorlauf
14) SEL: Wiederholt drücken, um verschiedene Einstellungen zu wählen (vgl. Nr. am Bedienteil)
15) AF („Alternative Frequency“): Kurz drücken, um den AF-Modus ein- und auszuschalten; länger drücken, um Regionalmodus im AF-Modus ein- und auszuschalten; siehe „Regionalprogramm-Modus ein-/ausschalten“ auf Seite 26
16) PTY („Program Type“): Sender mit bestimmten Programminhalten suchen
17) TA („Traffic Announcement“): Verkehrsfunk automatisch aufrufen (siehe „TA - Verkehrsfunk ein-/ausschalten“ auf Seite 27)
18) #: Bluetooth-Funktion: Telefontaste #
19) CLEAR: Eingabe (Telefonnummer) löschen
20) TEL: Bluetooth-Funktion: Vor Eingabe einer Telefonnummer drücken

Einbau und Inbetriebnahme

GEFAHR!

Klemmen Sie vor dem Einbau den Minuspol an der Autobatterie ab! Es besteht die Gefahr des Kurzschlusses und des Stromschlags!

Der ISO-Schacht

Das Autoradio ist zum Einbau in einen Standard-ISO-Einbauschacht vorgesehen. Er muss mindestens die Größe 53 x 182 mm haben.

53 mm 182 mm

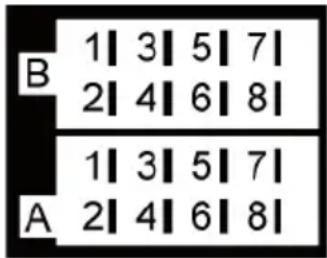

Der ISO-Schacht ist normalerweise mit zwei ISO-Buchsen und einem Antennenstecker ausgestattet.

HINWEIS!

Sollte Ihr Kraftfahrzeug keinen ISO-Einbauschacht besitzen bzw. nicht mit den Anschlüssen ausgestattet sein, können die mitgelieferten Kabelbuchsen verwendet werden. Wenden Sie sich an Ihre Fachwerkstatt, den Fachhandel oder die Fachabteilungen der Warenhäuser. Vgl. hierzu das Kapitel „Erläuterungen zu den Kabeln“ auf Seite 19.

Einbaurahmen im ISO-Schacht montieren

ACHTUNG!

Beachten Sie die Sicherheitshinweise zum Einbau auf Seite 6.

Entfernen Sie vor der Montage die beiden Transportsicherungsschrauben am oberen Radiogehäuse (durch ein rotes Fähnchen gekennzeichnet)!

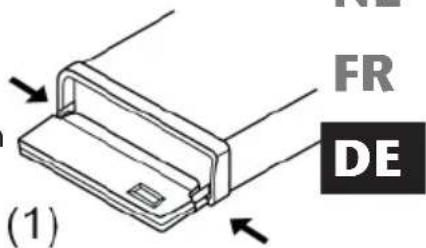

Im Auslieferungszustand ist der Einbaurahmen (1) über das Autoradio (2) gezogen. Ziehen Sie zunächst den Einbaurahmen vom Gehäuse des Autoradios ab.

Hierfür schieben Sie die beiden mitgelieferten Schlüssel (3) links und rechts zwischen Gerät und Einbaurahmen, bis die Schlüssel einrasten.
▶ Dann schieben Sie den Einbaurahmen mithilfe der Schlüssel nach hinten über das Gerät.
▶ Stecken Sie den Einbaurahmen in den ISO-Einbauschacht (4).

Um den Einbaurahmen im Einbauschacht zu fixieren, biegen Sie möglichst viele Laschen mit einem Schraubendreher nach außen (5). Wählen Sie diejenigen Laschen aus, die sich fest mit dem Gehäuse des Einbauschachts verbinden.

(1) (2) (3) (4) (5) (6)

HINWEIS!

Überprüfen Sie den Einbaurahmen auf festen Halt. Er muss so fixiert sein, dass er sich auch bei starkem Bremsen nicht lösen kann.

▶ Bevor Sie das Autoradio einsetzen und den Blendrahmen (6) aufsetzen, nehmen Sie die elektrischen Anschlüsse vor.

Anschlüsse an der Radiorückseite

Die Rückseite des Autoradios im Überblick:

1 2 3 4 5 6 7

1) Antennenkabel
2) Bluetooth-Antenne
3) Audio-Cinch-Buchsen (rot/weiß) mit Schutzkappen
4) Subwoofer-Kabel (gelb) mit Schutzkappe
5) ISO-Buchsenblock B (Lautsprecher)
6) ISO-Buchsenblock A (Strom)
7) Sicherung 15 A

Kabelverbindungen vorbereiten

Ziehen Sie die Anschlüsse, die sich im ISO-Schacht Ihres Autos befinden, soweit heraus, dass Sie sie mit den Anschlüssen am Autoradio verbinden können.

Kabelverbindungen vornehmen

HINWEIS!

Benutzen Sie beim Einbau den ISO-Steckerblock des Autoradios.

Falls die ISO-Stecker Ihres Fahrzeugs nicht auf die ISO-Buchsen des Autoradios passen sollten, können Sie in Fachwerkstätten, im Fachhandel oder in den Fachabteilungen der Warenhäuser entsprechende Adapter erwerben.

Mit den beiden ISO-Steckern Ihres Fahrzeugs (für die Lautsprecher und für Stromverbindungen) sind sichere und richtige elektrische Verbindungen hergestellt. Für den Fall, dass Sie die Kabel jedoch individuell verlegen lassen möchten, erläutern wir am Ende dieses Kapitels die Bedeutung der Kabel im Einzelnen.
▶ Verbinden Sie den Antennenstecker der Fahrzeugantenne mit der Antennenbuchse des Autoradios.
Wenn Sie einen externen Verstärker einsetzen, können Sie ihn mit den rot/weißen Audio-Cinch-Buchsen verbinden. Beachten Sie hierzu auch die Bedienungsanleitung des Verstärkers.

Wenn Sie einen externen Subwoofer einsetzen, verbinden Sie ihn mit der gelben Cinch-Buchse. Beachten Sie hierzu auch die Bedienungsanleitung des Subwoofers.

▶ Verbinden Sie die beiden ISO-Stecker des Fahrzeugs mit den beiden ISO-Blöcken des Autoradios (A für Strom und B für die Lautsprecher).

Senderspeicher testen

In einigen Fahrzeugmodellen ist im ISO-Stecker für den ISO-Block A die standardmäßige Belegung der Kabel Dauerplus und Schaltplus werkseitig vertauscht. Dies bewirkt, dass die Senderspeicherung nicht funktioniert.

Bevor Sie das Autoradio endgültig einbauen, probieren Sie folgendermaßen aus, ob Sie die Sender gespeichert bleiben:

Klemmen Sie die Autobatterie wieder an.
▶ Schalten Sie die Zündung des Fahrzeugs ein.
▶ Schalten Sie das Radio ein.
Führen Sie eine automatische Senderspeicherung durch, indem Sie die Taste APS für etwa zwei Sekunden lang gedrückt halten (vgl. hierzu auch „Automatische Suche der 6 stärksten Sender (APS)“ auf Seite 26).
▶ Schalten Sie die Zündung des Fahrzeugs aus.

▶ Schalten Sie die Zündung wieder ein und stellen Sie fest, ob die Sender noch gespeichert sind (drücken Sie hierzu die Stationstasten 1 bis 6).

▶ Wenn die Sender gespeichert sind, können Sie das Radio einbauen.

Sind die Sender nicht mehr gespeichert, sollten Sie einen Adapter einsetzen, der im Fachhandel erhältlich ist, oder in einer Fachwerkstatt eine Anpassung der Kabel vornehmen lassen. Beachten Sie für diesen Fall das Kapitel „Erläuterungen zu den Kabeln“ auf Seite 19.

Autoradio einsetzen

▶ Schieben Sie das Autoradio vorsichtig in den Einbaurahmen, bis es einrastet.

Beachten Sie beim Einschieben die Verlegung der Kabel; sie dürfen nicht geknickt, gequetscht oder unter Spannung gesetzt werden.

▶ Setzen Sie dann den Blendrahmen auf das Radio.

Bedienteil

Bedienteil einsetzen

Klinken Sie das Bedienteil mit den beiden Stiften am unteren Rand der Rückseite in die dafür vorgesehenen Halter ungen unten im Rahmen (1).
- Klappen Sie das Bedienteil nach oben (2).

(1) FR DE

HINWEIS!

Überprüfen Sie, dass das Bedienteil richtig und fest auf seinem Platz sitzt. Ist das Bedienteil nicht richtig eingebaut, erscheinen im Display Fehlinformationen und/oder einige Tasten haben Fehlfunktionen.

Drücken Sie die Taste OPEN. Das Bedienteil klappt nach unten.
Ziehen Sie das Bedienteil vorsichtig aus der Halterung.

Diebstahlsicherung

Wenn das Bedienteil nicht in den Rahmen eingesetzt ist, blinkt am Gerät die Diebstahlschutz LED.

Bei abgenommenen Bedienteil liegen die Kontakte am Bedienteil und am Radio frei.

Achten Sie darauf, dass die frei liegenden Kontakte nicht verschmutzen. Das Autoradio könnte dann nicht einwandfrei funktionieren. Bewahren Sie das Bedienteil zum Schutz immer im Etui auf.

▶ Reinigen Sie die Kontakte ggf. mit einem sauberen, fusselfreien und trockenen Tuch.

Reset

Um das Radio in Betrieb zu nehmen, drücken Sie mit der Mine eines Kugelschreibers oder einem anderen spitzen Gegenstand in die RESET-Öffnung.
▶ Wenn das Autoradio eine Fehlfunktion aufweist, die sich durch Ausschalten und Einschalten nicht beheben lässt, drücken Sie mit der Mine eines Kugelschreibers oder einem anderen spitzen Gegenstand in die Taste RESET-Öffnung.

Um das Gerät wieder auszubauen, nehmen Sie zunächst das Bedienteil heraus und den Blendrahmen ab.

Führen Sie den rechten und den linken Schlüssel in den jeweiligen Schlitz an der Seiten des Gerätes ein. Die Laschen sind nun zurückgebogen und Sie können das Gerät herausziehen.

Erläuterungen zu den Kabeln

HINWEIS!

Die Erläuterungen zu den Kabeln dienen für den Fall, dass die Kabel individuell verlegt werden müssen. Wenden Sie sich hierfür an eine Fachwerkstatt und geben Sie die mitgelieferten ISO-Stecker und die Informationen dieses Kapitels an die Fachwerkstatt weiter.

Um das Radio mit den ISO-Steckern Ihres Fahrzeugs anzuschließen, benötigen Sie die folgenden Erläuterungen nicht.

Es sind zwei ISO-Stecker mit Kabeln mitgeliefert:

• Stecker mit Stromkabeln für ISO-Buchsenblock A
- Stecker mit Lautsprecherkabeln für ISO-Buchsenblock B

Übersicht ISO-Stecker A: Strom

A 4 5 7 8 Rot: Zündschloss (geschaltetes Plus) 12 V+ Klemme 15 Schwarz: Masse Klemme 31 Blau: Stromausgang Antenne/Verstärker Gelb: Speicher Back-Up (Dauerplus) 12 V+ Klemme 30

Speicher Back-up (gelb)

Das gelbe Speicher-Back-up-Kabel muss mit Dauerplus verbunden werden. Die Senderspeicherung funktioniert sonst nicht.

Antennen-Relais-Kabel (blau)

Das blaue Kabel steht für eine Relais-gesteuerte Antenne zur Verfügung. Das Relais fährt die Antenne automatisch aus, wenn das Radio angeschaltet wird. Beim Ausschalten fährt die Antenne wieder ein.

Dieses Relais-Kabel kann auch zum Steuern eines externen Verstärkers benutzt werden. Zum genauen Anschluss ziehen Sie bitte die Bedienungsanleitung des Verstärkers hinzu.

ACHTUNG!

Verbinden Sie das blaue Kabel niemals mit dem Motorkabel der Relais-gesteuerten Antenne; dies kann Schäden am Radio verursachen!

Übersicht ISO-Stecker B: Lautsprecher

HINWEIS!

Wenn das Fahrzeug nur vordere Lautsprecher hat und die Kabel für die hinteren Lautsprecher nicht benötigt werden, müssen die freiliegenden Enden dieser Kabel fachgerecht isoliert werden.

Belegung des ISO-Buchsenblocks am Autoradio

ISO-Block	BLOCK B - Lautsprecher		BLOCK A - Stromversorgung
	1	rechts hinten +	1
	2	rechts hinten -	2
	3	rechts vorne +	3
	4	rechts vorne -	4	Dauerplus (permanente 12-V-Bordspannung); Klemme 30
	5	links vorne +	5	Auto-Antenne (auch für externen Verstärker usw.)
	6	links vorne -	6
	7	links hinten +	7	Schaltplus (geschaltet 12-V-Spannung, über Zündschloss); Klemme 15
	8	links hinten -	8	Masse; Klemme 31

Probleme durch Kabelvertauschung

In einigen Fahrzeugmodellen ist im ISO-Stecker für den ISO-Block A die standardmäßige Belegung der Kabel Dauerplus und Schaltplus werkseitig vertauscht. Wenn dies der Fall ist, sind manche Funktionen beeinträchtigt, z. B. geht die Senderspeicherung verloren.

Zur Abhilfe müssen das Kabel für Schaltplus (rot) und das Kabel für Dauerplus (gelb) im ISO-Buchsenblock getauscht werden. Hierfür geeignete Adapter sind im Fachhandel erhältlich.

Erstbetrieb

Bei der Auslieferung ist eine Lithiumbatterie (CR2025, V3) in die Fernbedienung eingelegt.

▶ Sie müssen nur die Schutzfolie aus dem Batteriefach ziehen, um die Fernbedienung zu aktivieren.

Batterie austauschen

Öffnen Sie das Batteriefach, indem Sie den Clip ein wenig nach innen schieben (A) und das Fach dann an der Vertiefung ausziehen (B).

▶ Nehmen Sie die verbrauchte Batterie heraus.

Legen Sie eine neue Lithiumbatterie CR2025 mit dem Pluspol (der glatten Seite) nach oben ein.

CR 2025 CR 2025

▶ Schieben Sie das Fach wieder ein.

Bedienung

Grundfunktionen

Ein-/Ausschalten

Drücken Sie eine beliebige Taste auf der Bedienblende (außer der Taste OPEN), um das Radio einzuschalten. Das Radio schaltet sich auch ein, sobald ein Datenträger (CD/USB/SD) eingelegt wird.
Drücken Sie zum Ausschalten die Taste POWER für ca. 0,5 Sekunden.

Drehregler/Taster - Lautstärke und Ton einstellen

Mit dem Multifunktions-Drehregler/Taster können Sie die Lautstärke einstellen, weitere Toneinstellungen aufrufen und das Einstellungsmenü öffnen (siehe „Einstellungsmenü“ auf Seite 34).

Einstellung		Anzeige	Funktion
Lautstärke	VOL	Einstellen der Lautstärke
Bass	BAS	Einstellen des Bass
Höhen	TRE	Einstellen der Höhenverteilung
Balance	BAL	Regeln der Lautstärkenverteilung rechts/links
Fader	FAD F/R	Einstellen der Lautstärkenverteilung vorne (F)/hinten (R)

Die Lautstärke können Sie jederzeit durch Drehen des Drehreglers/Tasters ändern. Wenn Sie sich in einem Menü befinden, warten Sie ca. 5 Sekunden bis das Radio automatisch das Menü verlässt.

HINWEIS!

Stellen Sie die Lautstärke immer nur so hoch ein, dass Sie die akustischen Signale von Notfahrzeugen jederzeit noch deutlich hören können!

Drücken Sie den Drehregler/Taster, um eine andere Toneinstellung zu wählen, der aktuelle Wert der Einstellung wird im Display angezeigt.
▶ Durch Drehen des Drehreglers/Tasters können Sie die Einstellung ändern.

HINWEIS!

Wenn Sie den Drehregler/Taster für 3 Sekunden gedrückt halten, öffnet sich das Einstellungsmenü (siehe „Einstellungsmenü“ auf Seite 34).

Mute - Stummchaltung ein-/ausschalten

Drücken Sie die Taste MUTE, um den Ton ganz abzuschalten.
- Sie können die Stummschaltung mit einer beliebigen Taste aufheben. Beim Empfang eines PTY- oder TA-Senders (Verkehrsfunk) wird die Stummschaltung ebenfalls aufgehoben.

MODE - Betriebsmodus wechslen

Drücken Sie die Taste MODE, um zwischen Radioempfang und der Wiedergabe von Datenträgern (CD, USB etc.) zu wechseln. Im Display wird der jeweilige Betriebsmodus angezeigt.

Betriebsmodus Displayanzeige
Radioempfang	RADIO
Wiedergabe vom CD-Laufwerk	DISC
Wiedergabe vom USB-Anschluss	USB
Wiedergabe von einer SD-Karte	CARD
Abspielen eines externen Audiogerätes	AUX

CLK - Anzeige zusätzlicher Informationen

▶ Durch wiederholtes Drücken der Taste CLK können Sie die Anzeige im Display umschalten. Jede Anzeige erscheint nur für ein paar Sekunden.

Betriebsmodus Anzeige zusätzlicher Informationen
Radiobetrieb mit Radio-Data-System-Empfang	Programmname > „CT“ (Clocktime) Uhrzeit > Frequenz > PTY-Einstellungen
Radiobetrieb ohne Radio-Data-System-Empfang	Frequenz > „CT“ (Clocktime) Uhrzeit > PTY-Einstellungen
CD- / USB- oder Karten-Betrieb „CT“	(Clocktime) Uhrzeit für ca. 5 Sekunden

HINWEIS!

Die PTY-Funktionen werden von den Sendeanstalten in unterschiedlichem Umfang gesendet; siehe auch Kapitel „Radio-Data-System“ auf Seite 26.

Wenn Sie keine Radio-Data-System- oder PTY-Informationen empfangen, erscheint PTY NONE im Display.

Wenn keine Frequenz empfangen wird, erscheint PS NONE im Display

Uhrzeit einstellen

Nach dem ersten Einschalten oder nach einem RESET stellt sich die Uhrzeit bei Empfang eines Senders mit Radio-Data-System automatisch e in.

Um die Uhrzeit manuell einzustellen, gehen Sie wie folgt vor:

▶ Rufen Sie die Uhrzeit auf.

▶ Halten Sie, während die Uhrzeit angezeigt wird, die Taste CLK gedrückt. Die Uhrzeitanzeige blinkt.
Drehen Sie den Drehregler/Taster nach rechts, um die Stunden einzustellen bzw. nach links, um die Minuten einzustellen.
Drücken Sie nochmals die Taste CLK, oder warten Sie, bis die Anzeige zurückschaltet, um die neue Uhrzeit zu speichern.

Radiofunktionen

Bandbereich wählen

Drücken Sie die Taste BND, um zwischen den UKW-Bandbereichen (FM1, FM2, FM3) und Mittelwelle (MW1, MW2) zu wechseln. In jedem der fünf Bereiche können Sie sechs Sender speichern.

HINWEIS!

Die drei UKW-Bandbereiche FM1, FM2 und FM3 decken alle den selben Frequenzbereich (87.5 bis 108 MHz) ab und ermöglichen es so bis zu 18 Sender im UKW-Bereich zu speichern.

Sender suchen

▶ Halten Sie eine der Tasten ◀ oder ▶ für zwei Sekunden gedrückt, um die automatische Sendersuche einzuschalten. Das Gerät sucht nun automatisch den nächsten Sender.
Drücken Sie eine der Tasten ◀ oder ▶, um die automatische Suche wieder anzuhalten.
Wenn Sie eine der Tasten ◀ oder ▶ kurz drücken, können Sie die Senderfrequenz manuell aufwärts oder abwärts verändern.

Sender mit alternativen Frequenzen (AF) suchen

Sender, die ein AF-Signal ausstrahlen, senden alternative Frequenzen aus, die ebenfalls das eingestellte Programm ausstrahlen, damit können Sie über weitere Strecken dasselbe Radioprogramm empfangen. (Nähere Informationen zu diesem Service finden Sie im Kapitel „Radio-Data-System“ auf Seite 26.)

Wählen Sie mit BND den Bandbereich aus, in dem Sie den Sender suchen und ggf. speichern möchten.
Drücken Sie die Taste SCN (Fernbedienung), um den UKW-Bandbereich nach Sendern zu durchsuchen, die ein AF-Signal ausstrahlen.
Der Suchlauf hält bei jedem gefundenen Sender für 5 Sekunden an und läuft dann weiter.
Wenn Sie den Sender hören oder speichern möchten, drücken Sie die Taste SCN, um den Suchlauf anzuhalten.

Sender manuell speichern

Nachdem der Suchlauf einen Sender gefunden hat, drücken Sie für ca. drei Sekunden auf eine der Stationstasten 1 bis 6. Ein Piepton signalisiert die Speicherung. In jedem Bandbereich (FM1, FM2, FM3, MW1 und MW2) können Sie 6 Sender speichern.

Das Gerät schaltet nach ein paar Sekunden wieder in die normale Senderanzeige um.

Automatische Suche der 6 stärksten Sender (APS)

Mit dieser Funktion werden die drei Bandbereiche FM1, FM2 und FM3 automatisch nach den sechs stärksten Sendern durchsucht und die gefundenen Sender jeweils auf den Programmplätzen 1 bis 6 eines Bandbereiches gespeichert. Um die Funktion aufzurufen gehen Sie folgendermaßen vor:

▶ Halten Sie die Taste APS für etwa 2 Sekunden gedrückt, das Radio durchsucht den Bandbereich. Wenn der Suchlauf abgeschlossen ist, werden die gespeicherten Sender für 5 Sekunden angezeigt. Danach wird der im Bandbereich FM1 auf Speicherplatz 1 ablegte Sender gespielt.
Drücken Sie eine der Stationstasten 1 bis 6, um die Suche zu beenden.

Gespeicherte Sender aufrufen

Wählen Sie mit BND den Bandbereich aus, in dem Sie den Sender abgelegt haben.
▶ Durch Drücken der Stationstasten 1 BIS 6 rufen Sie die gespeicherten Sender wieder auf.
Drücken Sie die Taste APS kurz, um jeden gespeicherten Sender jedes Bandbereichs für etwa 5 Sekunden anzuspielen.

Radio-Data-System

Unter Radio-Data-System versteht man einen Service der Rundfunkanstalten. Neben herkömmlichen Musik- und Sprachbeiträgen werden Zusatzinformationen in Form verschlüsselter Digitalsignale ausgesendet, die vom Autoradio ausgewertet und angezeigt werden können. Im Display werden der Programmname und andere Informationen (Verkehrsinformationen, Titel der gerade gespielten Musik usw.) angezeigt.

Alternative Frequenzen ein-/ausschalten

Drücken Sie die Taste AF kurz, um die AF-Funktion für den Radio-Data-System-Modus ein- oder auszuschalten.
Im Display erscheint bei eingeschalteter Funktion RF.

Ist der Empfang schwach, wechselt das Radio automatisch zu einer Radio-Data-SystemStation, die dasselbe Programm ausstrahlt.

Die AF-Anzeige im Display blinkt, wenn Radio-Data-System-Informationen empfangen werden.

Regionalprogramm-Modus ein-/ausschalten

Einige Sender strahle n zu bestimmten Tageszeiten Regionalprogramme aus.

Um den Regionalprogramm-Modus ein- oder auszuschalten, halten Sie die Taste AF für länger als 2 Sekunden gedrückt.
Im Display erscheint die Anzeige REG ON.

Warten Sie, bis die Anzeige zurück zur Radioanzeige wechselt, um den Regionalprogramm-Modus einzuschalten.

• REG ON: Das Radio sucht nur innerhalb der Region Sender mit Verkehrsdurchsagen.
• REG OFF: Das Radio sucht nur außerhalb der Region Sender mit Verkehrsdurchsagen.

TA - Verkehrsfunk ein-/ausschalten

„TA“ („Traffic Announcement“) ist der Verkehrsfunk-Modus. Die meisten Sender, die Radio-Data-System-Signale aussenden, strahlen vor und nach dem Verkehrsfunk ein Signal aus. Wenn das Autoradio dieses Signal empfängt, wird bei eingeschalteter TA-Funktion von anderen Betriebsarten (z. B. CD) sofort auf das Radio umgeschaltet. Steht der Lautstärkepegel unter 20 oder ist die Stummschaltung aktiviert, wird während der Verkehrsmeldung die Lautstärke automatisch auf 20 erhöht. Nach der Durchsage wird der Lautstärkepegel wieder zurück gesetzt.

Sender, die Verkehrsfunk („Traffic Programme“) übertragen, sind im Display durch das Symbol TP gekennzeichnet.

Drücken Sie die Taste TA kurz, um die TA-Funktion einzuschalten.

Wenn kein Sender mit Verkehrsfunk gewählt ist, sucht das Radio einen mit Verkehrsfunk, im Display erscheint kurz TR SEEK.

Bei eingeschalteter Funktion erscheint im Display oben das Symbol TR.

Wenn das Radio aus einer anderen Betriebsart oder von einem Sender ohne Verkehrsfunk auf einen Sender mit Verkehrsfunk umschaltet, können Sie diesen Vorgang unterbrechen. Drücken Sie kurz die Taste TA. Die TA-Funktion wird nun unterbrochen, ohne dass der TA-Modus abgeschaltet wird.

Zeitweise findet eine Umschaltung auf die EON-Verbindungsstation statt (siehe unten), wenn EON einen Verkehrsfunk auf einem anderen Programm findet.

HINWEIS!

Bei eingeschalteter TA-Funktion können während der Senderssuche nur Sender gefunden/gespeichert werden, die ein Verkehrsfunksignal ausstrahlen.

EON - Örtliche oder entfernte Verkehrsfunksender suchen

Mit den erweiterten Sendeinformationen „EON“ („Enhanced Other Network Information“) stehen Ihnen zusätzliche Funktionen beim Finden eines Verkehrsfunksenders zur Verfügung. Insbesondere schaltet das Gerät auch dann auf einen Sender mit Verkehrsfunk um, wenn Sie einen Sender hören, der keinen Verkehrsfunk ausstrahlt. Nach der Verkehrsmeldung wird wieder auf den vorherigen Senderplatz umgeschaltet.

▶ Halten Sie die Taste TA für längere Zeit gedrükt, um den EON TA LOCAL/EON TA DISTANCE-Modus einzuschalten.

Display-Anzeige Such-Modus Erklärung
EON TA-LO	„EON TA Local“Örtlicher Modus	Es werden nur lokale Verkehrsfunksender gesucht.
EON TA-OX	„EON TA Distance“Entfernter Modus	Es werden auch entfernte Verkehrsfunksender gesucht.

PTY („Program Type“) Funktionen

„PTY“ („Program Type Code“) ist eine Funktion, bei der das Autoradio gezielt nach Sendern mit vorwählbarem Programminhalt sucht. Dieser Service wird von den Rundfunkanstalten zunehmend unterstützt.

Drücken Sie wiederholt die Taste PTY, um die gewünschte PTY-Funktion zu wählen.

Displayanzeige PTY-Funktion Suche nach Sendern
PTY MUSIC	Musik einer bestimmten Musikrichtung
PTY SPEECH	Sprache mit bestimmten Spracheinträgen
PTY OFF	ausgeschaltet ohne Vorauswahl

Drücken Sie dann wiederholt eine Stationstasten 1 - 6, um den gewünschten PTY-Eintrag zu wählen. Die Stationstasten sind wie folgt belegt:

Taste Musikrichtung Sprachbeiträge
1	POP m	NEWS (Nachrichten), AFFAIRS (Angelegenheiten), INFO (Infos)
2	EASY m, LIGHT m	SPORT (Sport), EDUCATE (Bildung), DRAMA
3	CLASSICS (Klassik); OTHER m (andere Musik)	CULTURE (Kultur), SCIENCE (Wissenschaft), VARIED (Verschiedenes)
4	JAZZ. COUNTRY	WEATHER (Wetter), FINANCE (Finanzen), CHILDREN (Kinder)
5	NATION m, OLDIES SOCIAL (Soziales), RELIGION
6	FOLK m	TRAVEL (Reisen), LEISURE (Freizeit), DOCUMENT (Dokumentation)

Wenn für 2 Sekunden keine weitere Eingabe erfolgt, startet ein automatischer Suchlauf nach Sendern, die dem ausgewählten PTY-Eintrag entsprechen. Beim ersten gefundenen Sender hält der Suchlauf an.

HINWEIS!

Bitte beachten Sie, dass diese Informationen von der Region, der Rundfunkanstalt und dem Sender abhängig sind.

Wenn keine Radio-Data-System- oder PTY-Informationen empfangen werden, erscheint „PTY NONE“ im Display.

Betrieb mit Datenträgern (AudioCDs, MP3, USB, SD, AUX)

Das Autoradio verfügt über verschiedene Laufwerke und Anschlüsse und kann verschiedene Audioformate abspielen:

Laufwerke und Anschlüsse Datenträger und Formate
CD-Laufwerk	Für kommerzielle Audio-CDs und eigene CDs mit MP3-Dateien. Die CDs können auch das Format CD-R und CD-RW haben.
USB-Anschluss Für USB-Sticks* oder MP3-Player*
SD-Kartenlesegerät Für SD-Speicherkarten* mit MP3- Dateien
AUX IN-Anschluss	Zum Anschluss externer Audiogeräte, z. B. eines CD-Spielers, über einen 3,5 mm-Klinkenstecker

* Die Kompatibilität zu allen am Markt erhältlichen MP3-Playern, USB-Sticks oder Speicherkarten kann nicht garantiert werden.

HINWEIS!

Die Wiedergabefunktionen der verschiedenen Datenträger sind weitgehend identisch und werden im Kapitel „Wiedergabefunktionen“ auf Seite 31 beschrieben.

MP3- Dateien haben eigene Such- und Anzeigefunktion die Sie zur Auswahl eines Titels nutzen können (siehe „Anzeige von ID3-TAGs“ auf Seite 33).

Auf MP3-CDs sowie externen Datenträgern (USB oder SD-Karten) können die Musiktitel in verschiedenen Verzeichnissen (Ordnern) abgelegt werden. Diese Verzeichnisse können einzeln wiedergegeben werden.

Das CD-Laufwerk

Das CD-Laufwerk befindet sich hinter dem Bedienteil. Neben kommerziellen Audio-CDs kann das Autoradio auch das CD-R- und das CD-RW-Format abspielen.

HINWEISE ZUM CD-BETRIEB

Feuchtigkeit und hohe Luftfeuchtigkeit können Fehlfunktionen des CD-Spielers verursachen. Schalten Sie in diesem Fall die Fahrzeug-Heizung an, um die Feuchtigkeit vor Gebrauch verdunsten zu lassen.

Setzen Sie den CD-Spieler keinen extrem hohen oder niedrigen Temperaturen aus.

CDs einlegen und herausnehmen

Drücken Sie die Taste OPEN und klappen Sie das Bedienteil runter.
Schieben Sie die CD mit der beschrifteten Seite nach oben in das CD-Fach. Klappen Sie das Bedienteil nach oben. Die Wiedergabe der CD beginnt automatisch.
Wenn das Gerät in einem anderen Modus ist (Radio, USB), können Sie das CD-Laufwerk mit der Taste MODE anwählen.

Zum Herausnehmen der CD drücken Sie die Taste OPEN und klappen das Bedienteil herrunter. Drücken Sie die Taste▲. Die CD wird ausgeworfen. Das Autoradio schaltet in den Radio-Modus um.

ACHTUNG!

Lassen Sie eine ausgeworfene CD während der Fahrt nicht im CD-Fach stecken. Entnehmen Sie die CD sofort und klappen Sie das Bedienteil nach oben.

Anzeigen beim Einlesen

Während die Daten eingelesen werden, erscheint im Display „TOC READ“ = Inhaltsverzeichnis lesen („TOC“ = „Table of Contents“ = Inhaltsverzeichnis). Wenn der Datenträger keine Daten enthält, erscheint „NO FILES“ (= keine Dateien).

USB-Datenträger

Sie können an den USB-Anschluss an der Bedienblende einen MP3 Player oder einen anderen USB-Datenträger anschließen. Ihr Autoradio kann USB-Datenträger bis zu 16 GB (getestet) verarbeiten. Dabei darf die Verzeichnisstruktur maximal 1024 Ordner, 4096 Dateien und eine Verzeichnistiefe von 8 Ebenen enthalten.

Der USB-Anschluss ist mit einer Schutzkappe versehen, um zu vermeiden, das Staub in die Anschlüsse gelangt.

USB-Gerät anschließen

▶ Nehmen Sie die Schutzkappe an der Bedienblende ab.
▶ Verbinden Sie Ihr USB-Gerät (z. B. einen USB-Stick oder eine MP3-Player) mit dem Anschluss.
Im Display erscheint USB. Das Autoradio sucht nach MP3-Dateien auf dem Daten-träger.
Wenn das Gerät in einem anderen Modus ist (Radio, CD), können Sie den USB-Anschluss mit der Taste MODE anwählen.
Wenn Sie den USB-Anschluss nicht mehr benutzen, legen Sie die Schutzkappe wieder über den USB-Anschluss und drücken Sie ihn fest.

SD Karten

Sie können in das SD -Laufwerk SD einstecken, die MP3- Dateien enthalten. Das SD-Laufwerk befindet sich hinter dem Bedienteil.

Karte einlegen und herausnehmen

Drücken Sie die Tasten OPEN, um das Bedienteil herunterzuklappen.
Schieben Sie die Speicherkarte mit den Kontakten zur rechten Seite und der abgekanteten Ecke nach oben in den Kartenschacht und klappen Sie das Bedienteil wieder nach oben.
Sobald die Karte eingesteckt ist, sucht das Autoradio nach MP3-Dateien auf der Kar-te und im Display erscheint die Meldung 50.
▶ Wenn das Gerät in einem anderen Modus ist (Radio, CD), können Sie die SD-Karte mit der Taste MODE anwählen.
Zum Herausnehmen drücken Sie die Taste OPEN und klappen Sie das Bedienteil herunter. Ziehen Sie die SD-Karte vorsichtig aus dem Kartenschacht.

Gerät am AUX IN-Anschluss

Sie können ein weiteres Audiogerät, z. B. einen CD-Spieler, mit einem 3,5 mm-Klinkenstecker anschließen.

Schließen Sie das externe Audiogerät an die AUX IN-Buchse am Bedienteil an. Das Autoradio sucht dann nach Audio-Dateien auf dem Datenträger und im Display erscheint die Meldung RUX.
Wenn das Gerät in einem anderen Modus ist (Radio, CD), können Sie den AUX-Anschluss mit der Taste MODE anwählen.

Wiedergabefunktionen

Wiedergabe starten und unterbrechen

▶ Drücken Sie die Taste 1 ▶ II, um die Wiedergabe zu starten.
Um die Wiedergabe zu unterbrechen, drücken Sie erneut die Taste 1 ▶ II. Nochmaliges Drücken der Taste 1 ▶ II setzt die Wiedergabe fort.

Titel überspringen/10 Titel überspringen

Drücken Sie die Taste ◀ oder ▶, um zum vorherigen bzw. den nächsten Titel zu springen. Die Titelnummer wird im Display angezeigt.
Drücken Sie die Stationstasten 5 oder 6, um 10 Titel rückwärts bzw. vorwärts zu überspringen.

Schneller Vor-/Rücklauf

▶ Halten Sie die Tasten ◀ oder ▶ länger gedrückt, um einen schnellen Vor- oder Rücklauf zu starten.

Titel kurz anspielen

Im Audio-CD-, MP3, USB-, SD-Betrieb:
Drücken Sie kurz die Stationstaste 2 INT. Im Display erscheint die Anzeige S-INT (Disk) oder M-INT (andere Datenträger).
Es werden nacheinander alle Titel für ca. 10 Sekunden angespielt.
▶ Im MP3, USB-, SD-Betrieb:
Drücken Sie die Stationstaste 2 INT länger.
Im Display erscheint die Anzeige -INT und es werden die ersten 10 Sekunden jedes Titels im aktuellen Verzeichnis für ca. 10 Sekunden angespielt.
▶ Nochmaliges Drücken der Taste 2 INT setzt die normale Wiedergabe fort.

Titel wiederholen

Im Audio-CD-, MP3, USB-, SD-Betrieb:
Drücken Sie kurz die Stationstaste 3 RPT. Im Display erscheint die Anzeige SRPT (Disk) oder f-RPT (andere Datenträger). Der aktuelle Titel wird wiederholt. Nochmaliges Drücken setzt die normale Wiedergabe fort.
▶ Im MP3, USB-, SD-Betrieb:
Drücken Sie die Stationstaste 3 RPT länger.
Im Display erscheint die Anzeige D-RPT und die Titel des aktuellen Verzeichnisses werden wiederholt.

▶ Nochmaliges Drücken der Stationstaste 3 RPT setzt die normale Wiedergabe fort.

Zufallswiedergabe aufrufen

Im Audio-CD-, MP3, USB-, SD-Betrieb: Drücken Sie kurz die Stationstaste 4 RDM. Im Display erscheint die Anzeige SRDM (Disk) oder M-RDM (andere Datenträger). Es wird eine zufallsgesteuerte Wiedergabe aller Titel der CD oder des Datenträgers gestartet.

▶ Im MP3-, USB-, SD-Betrieb:

Drücken Sie die Stationstaste 4 RDM länger.

Im Display erscheint die Anzeige O-ROM und die Titel des aktuellen Ordners werden in zufälliger Reihenfolge wiedergegeben.

▶ Nochmaliges Drücken der Stationstaste 4 RDM beendet die Zufallswiedergabe.

Titelnummer suchen

Rufen Sie mit der Taste APS die Suchfunktion „TRACK SEARCH“ (Titelnummer) auf.
Wählen Sie nun die erste Stelle der Titelnummer mit dem Drehregler/Taster.
Drücken Sie die Taste APS zur Bestätigung der Auswahl und zum Wechseln zur nächsten Stelle der Titelnummer.
Wählen Sie nun die zweite Stelle der Titelnummer mit dem Drehregler/Taster und bestätigen Sie die Wahl durch Drücken des Drehreglers/Tasters.
Der Titel mit der eingegebenen Nummer wird wiedergegeben.

Erstellung von MP3-Datenträgern; ID3-TAGs

HINWEIS!

Datenträger mit MP3-Dateien (CD-ROMs, USB-Sticks etc.) können wie Daten-CDs Einzeltitel oder Verzeichnisse enthalten. Bitte beachten Sie bei der Erstellung des Datenträgers, dass Sie Titel nicht auf derselben Ebene wie Verzeichnisse, sondern nur in den Verzeichnissen abspeichern. Ein Vermischen von Titeln und Verzeichnissen auf derselben Ebene könnte zu Problemen beim Abspielen führen.

Beim Erstellen der MP3-Dateien können Sie außerdem so genannte „ID-3TAGS“ abspeichern (zur Eingabe empfehlen wir einen ID3-Tag-Editor). Dies ist ein Informationsblock in einer MP3-CD, der in der MP3 hinter der eigentlichen Musikinformation liegt. Dies können z. B. Informationen über den Interpreten, Titel, Albumname, Erscheinungsjahr und ein kurzer Kommentar sein.

Das Autoradio kann diesen Informationsblock auslesen und im Display anzeigen. In einer Laufschrift werden die verschiedenen Informationen nacheinander angezeigt.

Anzeige von ID3-TAGs

Um die ID3-Tags anzeigen zu lassen, drücken Sie die Taste BND.

Mit jedem Tastendruck ändert sich die Rubrik :

TITEL > INTERPRET > ALBUMNAME.

Datenträger mit Audio- und MP3-Daten

Bei CDs, die Musik sowohl im Audio-Format als auch MP3-Format enthalten, werden im Normalfall nur die Titel im Standard-Audio-Format wiedergegeben. Um die MP3-Daten aufzurufen, gehen Sie folgendermaßen vor:

Drücken Sie die Taste BND und halten Sie sie für ca. 3 Sekunden gedrückt. Das Gerät durchsucht die CD nach Verzeichnissen mit MP3-Daten und gibt diese wieder.

Einstellungsmenü

Einstellungsmenü öffnen

▶ Halten Sie im Radiomodus den Drehregler/Taster für ca. 3 Sekunden gedrückt. Sie kommen ins Einstellungsmenü.
Drücken Sie den Drehregler/Taster wiederholt kurz, um die gewünschte Funktion aufzurufen.
Die Einstellung einer Funktion verändern Sie durch Drehen des Drehreglers/Tasters. Die Einstellungen werden automatisch gespeichert, sobald die Anzeige zurück in die Radio- oder CD-Anzeige schaltet.

Einstellbare Funktionen

Empfangsbereich verlassen (TA SEEK oder TA ALARM)

• TR SEEK: Wenn Sie den Empfangsbereich verlassen oder das Signal für Verkehrsdurchsagen schwächer wird, der Suchlauf wird gestartet und der stärkste TA Sender (Sender mit Verkehrsdurchsagen) gesucht.
• TA ALARM: Wenn Sie den Empfangsbereich verlassen oder das Signal für Verkehrsdurchsagen schwächer wird, ertönt ein Alarmton.

Ton beim Suchlauf von Sendern (PI SOUND oder PI MUTE)

• PI SOUND: Sendersuchlauf mit Ton.
• PI MUTE: Beim Sendersuchlauf ist der Ton stummgeschaltet.

Suchzeit von Sendeern mit PI-Kennung (RETUNE L oder RETUNE S)

• RETUNE L („LONG“ - LANG): Der Suchvorgang nach einem Sender mit der richtigen PI-Kennung (Programmidentifizierung) hält 90 Sekunden an.
• RETUNE 5 („SHORT“ - KURZ): Der Suchvorgang nach einem Sender mit der richtigen PI-Kennung hält 30 Sekunden an.

Verbergen bestimmter Sender (MASK DPI oder MASK ALL)

• MRSK DPI: Verbirgt die AF-Sender, die eine andere PI-Kennung haben.
• MASK ALL: Verbirgt die AF-Sender, die eine andere PI-Kennung haben und alle störenden Nicht-PI-Sender, die die gleiche Sendefrequenz haben.

Signalton bei der Bedienung (BEEP 2ND, BEEP ALL oder BEEP OFF)

• BEEP 2ND: Bei einem langen Tastendruck ertönt ein Piepton.
  • BEEP ALL: Bei jedem Tastendruck ertönt ein Piepton.
  • BEEP OFF: Piepton aus.

Beenden der Sendersuche (SEEK1 oder SEEK2)

• SEEK1: Stationsuche hört auf, wenn die nächste Station empfangen wird.
• SEEK2: Stationsuche hört auf, wenn eine der Tasten ◀/▶ losgelassen und der nächste Sender empfangen wird.

Digitaleffekte bei der Wiedergabe (DSP OFF, FLAT, POP M, CLASSICS oder ROCK)

• DSP OFF: Audioausgabe ohne Digitaleffekte (Digital Sound Processing).
• FLAT, POP M, CLASSICS oder ROCK: unterschiedliche Digitaleffekte für die Audioausgabe.

HINWEIS!

Bitte beachten Sie, dass bei eingeschaltetem Digitaleffekt die Toneinstellungen BAS (Bass) und TRE (Höhen) nicht verfügbar sind.

Klangverstärkung (LOUD ON oder LOUD OFF)

• LOUD ON: Loudness eingeschaltet (Klangverstärkung).
• LOUD OFF: Loudness ausgeschaltet (keine Klangverstärkung).

Audioausgabe (STEREO/MONO)

Audioausgabe des Radios in Stereo- oder Monoton einstellen. Beim Empfang eines Stereo-Senders erscheint im Display das Stereosymbol.

Regionale oder überregionale Sender empfangen (DX oder LOCAL)

• DX : Die Empfangsempfindlichkeit ist auf überegionale Sender ausgerichtet.
• LOCAL: Die Empfangsempfindlichkeit ist auf regionale (lokale) Sender ausgerichtet.

Lautstärke beim Einschalten des Autoradios (VOL LAST oder VOL ADJUST)

• VOL LAST: Nach dem Einschalten wird die Lautstärkeeinstellung vor dem letzten Ausschalten übernommen.
• VOL ROJ: Nach dem Einschalten wird eine feste Lautstärkeeinstellung übernommen, die Sie im Untermenü VOL ROJ einstellen können.

Drücken Sie den Drehregler/Tast er, um in die Einstellung Vol zu gelangen.

Stellen Sie hier mit dem Drehregler/Taster den Lautstärkewert ein, der nach dem nächsten Einschal übernommen werden soll. Der niedrigste Wert ist 10.

Subwoofer (WOOFER ON oder WOOFER OFF)

Sie können einen externen aktiven Subwoofer anschließen, um einen wesentlich kräftigeren Basseffekt zu erzeugen. Stellen Sie die Funktion Subwoofer auf Ein, wenn Sie einen externen Subwoofer anschließen.

• WOOFER ON: Subwoofer ein, der Basseffekt ist eingeschaltet.
• WOOFER OFF: Subwoofer aus, der Basseffekt ist ausgeschaltet.

Die Bluetooth-Funktion

Das Autoradio verfügt über eine Bluetooth-Funktion, die Ihnen ermöglicht, das Radio als Freisprechanlage für Ihr Mobiltelefon zu benutzen.

Voraussetzung ist natürlich, dass Ihr Mobiltelefon (Handy) die Bluetooth-Funktion unterstützt und mit dem Autoradio kompatibel ist.

Handy am Radio anmelden ("Pairing")

ACHTUNG!

Achten Sie darauf, dass sich nur dasjenige bluetoothfähige Handy in der Nähe der Bluetooth-Einheit befindet, mit dem Sie im Auto telefonieren möchten.

▶ Schalten Sie dieses Handy ein und aktivieren Sie im Handy die Bluetooth-Funktion. Ziehen Sie ggf. die Bedienungsanleitung des Handys zu Rate.
Sobald das Handy das Radio gefunden hat, erfolgt eine entsprechende Meldung im Handy (z. B.: NEUES GERÄT GEFUNDEN o. ä.). Das Autoradio wird im Handy angezeigt und es folgt eine Passwort-Abfrage. Geben Sie am Handy für Ihr Autoradio MD 83223 das Passwort „0000“ ein.
Im Autoradio erscheint der Eintrag CONNECT“ und anschließend, wenn das Handy erkannt wurde, der Bluetooth-Name des Handys. ^1

Verbindungsstatus

Die Bluetooth-LED an der Vorderseite des Autoradios zeigt Ihnen an, welcher Verbindungsstatus gerade besteht:

• LED ist aus: Keine Verbindung.
- LED blinkt: Verbindung ist hergestellt; auf dem Display erscheint das Bluetooth-Symbol.

Wenn die Verbindung hergestellt ist, werden ausgehende und eingehende Gespräche vom Handy auf das Autoradio übertragen.

• LED leuchtet: es findet gerade ein Gespräch statt.

Verbindung herstellen

• Sie können die Verbindung herstellen, indem Sie im Handy die entsprechende Funktion ausführen.
  ▶ Sie können die Verbindung auch herstellen, indem Sie auf der Fernbedienung des Autoradios die Taste T-M drücken.

Verbindung lösen

▶ Die Bluetooth-Verbindung lösen müssen Sie über das Handy.

Wenn die Geräte ausgeschaltet waren und wieder eingeschaltet werden, sucht das Autoradio automatisch nach verbundenen Geräten. Dies dauert ca. 10-15 Sekunden.

Telefonieren

Platzieren Sie das eingeschaltete Handy in der Nähe des Autoradios.

Nummern wählen

Sie können die Telefonnummer wie gewohnt über das Handy eingeben.

Alternativ können Sie die Telefonnummer folgendermaßen über die Fernbedienung eingeben:

Drücken Sie kurz TEL (am Autoradio oder auf der Fernbedienung); auf dem Display erscheint CALL.
▶ Geben Sie die Telefonnummer mit den Zifferntasten der Fernbedienung ein.
▶ Falls Sie sich vertippt haben, können Sie mit CLEAR (MU/C) Ziffern löschen.
▶ Wenn Sie die Nummer ganz löschen wollen, halten Sie CLEAR (MU/C) einen Moment gedrückt.
▶ Wenn Sie die eingegebene Nummer wählen möchten, drücken Sie wieder TEL. Auf dem Display erscheint die Zeit des Gesprächs.

Nummernwiederholung

Drücken Sie zweimal die Taste TEL um die zuletzt gewählte Telefonnummer zu sehen.
Drücken Sie TEL noch einmal, um die Nummer zu wählen.
Alternativ können Sie die Taste T-M drücken; auf dem Display erscheint REDIAL. Mit dem Drehregler wählen Sie unter letzten Telefonnummern aus; dies sind sowohl die selbst gewählten als auch die eingegangenen Nummern.
Drücken Sie TEL, um die Nummer zu wählen.

Gespräch annehmen

Wenn Ihr Handy klingelt, wird der Klingelton auf die Lautsprecher übertragen. Im Display erscheint PHONE und die Nummer.
Drücken Sie TEL, um das Gespräch anzunehmen.
Um das Gespräche nicht anzunehmen, drücken Sie CLEAR (MU/C).

Falls das Autoradio bei einem eingehenden Anruf im Standby-Modus ist, schaltet es sich automatisch ein. Nach beenden des Anrufs geht es in den Standby-Modus zurück.

Während des Gesprächs

Während des Gesprächs erscheint die Zeit des Anrufs im Display.

Sie können verschiedene Funktionen ausüben:

• Lautstärke regeln: Drehen Sie den Drehregler am Autoradio. Die Grundlautstärke ist 25.
• Stumm schalten: Drücken Sie T-M, um das Gespräch zu unterbrechen. Drücken Sie T-M noch einmal, um den Ton wieder einzuschalten.
• Gespräch auf das Autoradio legen: Halten Sie die Taste TEL ca. 3-4 Sekunden gedrückt, um das Gespräch vom Handy auf das Autoradio und vom Autoradio auf das Handy zu legen.

Gespräch beenden

Drücken Sie CLEAR (MU/C), um das Gespräch zu beenden.

A2DP-Modus

Viele Handys haben auch eine Audiowiedergabefunktion (MP3-Player etc.). Das A2DP („Advanced Audio Distribution Profile“) ist die Fähigkeit, Audiodateien von Bluetooth-Geräten wiederzugeben. Ihr Autoradio besitzt diese Möglichkeit.

Wenn Ihr Handy am Autoradio angemeldet ist, können Sie die Audiodaten über das Autoradio übertragen.
Wählen Sie mit MODE die A2DP-Wiedergabe. R2DP bleibt im Display.
Wählen Sie die Audiowiedergabe am Handy. Ggf. müssen Sie am Handy die Bluetooth-Wiedergabe wählen und das Autoradio als Ausgabegerät einstellen.
Mit MODE schalten Sie zwischen Radio, USB-, karten und A2DP-Betrieb.

Wenn Störungen auftreten

PROBLEM MÖGLICHE URSACHE ABHILFE
Das Gerät lässt sich nicht einschalten.	Die Zündung ist nicht eingeschaltet.	Zündung durch Drehen des Schlüssels einschalten
	Eine der Sicherungen ist defekt.	Sicherung erneuern.
Die CD kann nicht eingelegt werden.	Es befindet sich bereits eine CD im Autoradio.	Die CD entfernen.
Die CD lässt sich nicht vollständig ins Diskfach einlegen.	Die Transportsicherung auf der Oberseite wurden vor dem Einbau nicht entfernt.	Entfernen Sie die Transportsicherung.
Die CD wird nicht erkannt.	Die CD ist verkehrt herum eingelegt worden.	Die CD mit der Beschriftung nach oben einlegen
	Die CD ist verschmutzt oder defekt.	Die CD säubern oder eine andere CD einlegen.
	Die Temperaturen im Auto sind zu hoch.	Warten, bis sich die Umgebungstemperatur normalisiert hat.
Kein Ton!	Die Lautstärke steht auf Minimum.	Die Lautstärke anheben.
	Die Kabel sind nicht richtig angeschlossen.	Die Kabelverbindungen überprüfen.
Funktionstasten funktionieren nicht.	Der eingebaute Microcomputer arbeitet wegen Rauschens nicht ordnungsgemäß.	Die Taste RESET drücken.
	Das Bedienteil sitzt nicht korrekt.	Überprüfen Sie den korrekten Sitz des Bedienteils.
Die CD springt.	Der Einbauwinkel übersteigt 30°.	Den Einbauwinkel korrigieren.
	Die CD ist sehr schmutzig oder defekt.	Die CD säubern oder eine andere CD einlegen.
	Die Erschütterungen des Fahrzeugs sind zu groß.	Warten Sie mit der Wiedergabe der CD bis die Strecke wieder ebener ist.
	Fehler bei selbstgebrannten CDs.	Die selbstgebrannte CD in einem anderen Abspielgerät überprüfen.
Radio und/oder die Automatische Senderspeicherung funktionieren nicht.	Das Antennenkabel ist nicht korrekt angeschlossen.	Das Antennenkabel auf korrekten Sitz überprüfen.
	Die Sendersignale sind zu schwach.	Die Sender manuell einstellen.
Senderspeicher funktioniert nicht.	Das Kabel für Dauerplus (gelb) ist nicht richtig angeschlossen.	Die Kabelverbindungen überprüfen. Beachten Sie hierzu das Kapitel Einbau und Inbetriebnahme.
Ihr Mobiltelefon wird nicht erkannt.	Das Mobiltelefon ist nicht kompatibel mit der Bluetooth-Einheit.	Probieren Sie die Funktion mit einem anderen Mobiltelefon.
Kondensation!	Das Autoradio ein paar Stunden ausschalten und es dann erneut versuchen.
Wenn das Produkt unter Spannungsschwankungen oder Überspannung zu leiden hatte, dann funktioniert es vielleicht nicht mehr richtig.	Nehmen Sie das Frontpaneel ab und drücken Sie zweimal auf den RESET-Knopf, um die Funktionstüchtigkeit wieder herzustellen.

Entsorgung

Verpackung

Ihr Gerät ist zum Schutz vor Transportschäden in einer Verpackung. Verpackungen sind Rohstoffe und somit wieder verwendungsfähig oder können dem Rohstoffkreislauf zurückgeführt werden.

NL

FR

DE

Gerät

Werfen Sie das Autoradio am Ende seiner Lebenszeit keinesfalls in den normalen Hausmüll. Erkundigen Sie sich in Ihrer Stadt- oder Gemeindeverwaltung nach Möglichkeiten einer umwelt- und sachgerechten Entsorgung.

Batterien

Verbrauchte Batterien gehören nicht in den Hausmüll! Sie müssen bei einer Sammelstelle für Altbatterien abgegeben werden.

Technische Daten

Allgemein

Betriebsspannung: DC12 V, Negative Masseverbindung

Maximaler Betriebsstrom: 15 A

Abmessungen: 178 x 165 x 50 mm (B x T x H)

Ausgangsleistung: max. 4 x 22 W (RMS)

RADIO (Frequenzumfang)

UKW (FM): 87,5 bis 108 MHz

Mittelwelle (MW): 522 bis 1620 kHz

Bluetooth-Version: 2.0

CD/MP3-PLAYER

Laserleistung: Laser Klasse 1

Frequenzbereich: 40 Hz - 18kHz

MPEG-Rate: 64 - 320 k

MP3-Playback: ISO 9660 & Joliet Format of MP3

Unterstützte Formate: Audio-CDs, CD-Rs, CD-RWs

LASER KLASSE 1 CLASS 1 LASER PRODUCT APPAREIL LASER DE CATEGORIE 1

Anschlüsse

AUX: 3,5 mm Klinkenstecker

USB: 1.1 und 2.0 bis 16 GB (getestet)

Speicherkarten: SD, SDHC; bis 16 GB (getestet)

Es gibt heute viele, zum Teil nicht standardisierte CD-Aufnahme- und Kopierschutzverfahren sowie unterschiedliche Datenträgerformate (CD-R, CD-RW, USB und SD-Karten).

Darum kann es in Einzelfällen zu Einlesefehlern oder Verzögerungen kommen. Dies ist kein Defekt des Geräts.

Dieses Gerät ist zugelassen nach der Richtlinie 72/245/EWG (zuletzt geändert durch die Richtlinie 2009/19/EG) - „Elektromagnetische Verträglichkeit“ (sog. E-Zulassung).

03 10283

Technische Änderungen vorbehalten!

C€1588

Konformitätsinformation

NL

FR

Hiermit erklärt die MEDION AG, dass sich dieses Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 1999/5/EG befindet. Vollständige Konformitätserklärungen sind erhältlich unter www.medion.com/conformity.

MEDION®

Medion B.V. John F. Kennedylaan 16a 5981 XC Panningen Nederland

Hotline: [phone] Fax: [phone]

Bitte benutzen Sie das Kontaktformular auf unserer Website. Pour nous contacter, merci de vous diriger sur notre site Internet, rubrique «Service» puis «Contact».
