BEDIENUNGSANLEITUNG Live L612 SAMSON

Stromschlags zu verringn, sollten Sie weder Deckel noch Rückwand des Gerats entfern. Im Innern befinden sich keine Teile, die vom Anwender gewartet werden konnen. Überlassen Sie die Wartung qualifiziertem Fachpersonal.Der Blitz mit Pfeilspitze im gleichseitigen Dreieck soll den Anwender vor nittisollierter "gefährlicher Spannung" im Geräteinner warnen. Diese Spannung kann so hoch sein, dass die Gefahr eines Stromschlags besteht. Das Ausrufezeichen im gleichseitigen Dreieck soll den Anwender auf wichtige Bedienungs- und Wartungsanleitungen aufmerksam machen, die im mitgelieferten InformationsmaterialNJher beschrieben werden.

Wichtige Sicherheitsvorkehrungen

1. Lesen Sie alle Anleitungen, bevor Sie das Gerät in Betriebnehmen.
2. Bewahren Sie diese Anleitungen für den späteren Gebrauch gut auf.
   3.itte treffen Sie alle beschriebenen Sicherheitsvorkehrungen.
3. Befolgen Sie die Anleitungen des Herstellers.
4. Benutzen Sie das Gerät nicht in der Nähe von Wasser oder Feuchtigkeit.
5. Verwenden Sie zur Reinigung des Geräts nur ein feuchtes Tuch.
6. Blockieren Sie keine Belüftungsöffnungen. Nehmen Sie den Einbau des Geräts nur entsprechend den Anweisungen des Herstellers vor.
7. Bauen Sie das Gerät nicht in der Nane von Wärmequellen wie Heizkörpmn, Wärmeklappen, Öfen oder anderen Geräten (inklusive Verstärkern) ein, die Hitze erzeugen.
8. Setzen Sie die Sicherheitsfunktion des polarisierten oder geerdeten Steckers nicht außer Kraft. Ein polarisierter Stecker hat zwei flache, unterscheidlich breite Pole. Ein geerdeter Stecker hat zwei flache Pole und einen dritten Erdungsstift. Der breitere Pol oder der dritte Stift diem Ihrer Sicherheit. Wenn der vorhandene Stecker nicht in ihre Steckdose passt, lassen Sie die veraltete Steckdose von einem Elektriker ersetzen.
9. Schützen Sie das Netzkabel dahingehend, dass niemand darüber laufen und es nicht geknicht werden kann. Achten Sie hierbei besondere auf Netzstecker, Mehrfachsteckdosen und den Kabelanschluss am Gerät.
10. Ziehen Sie den Netzstecker des Geräts bei Gewittern oder längeren Betriebspausen aus der Steckdose.
11. Überlassen Sie die Wartung qualifiziertem Fachpersonal. Eine Wartung ist notwendig, wenn das Gerät auf irgendene Weise, beispiele am Kabel oder Netzstecker beschädigt wurde, oder wenn Flüssigkeiten oder Objekte in das Gerät gelangt sind, es Regen oder Feuchtigkeit ausgesetzt war, nicht mehr wie gewohnt betriebenen werden kann oder fallen gelassen wurde.

Features der Live-Serie 28

L612 und L615 Layout. 29

L1212 und L1215 Layout 30

L612M Layout. 31

Schnelleinrichtung des L612 und L615. 32

Schnelleinrichtung des L1212 und L1215 33
Live-Serie positionieren 34
Live-Serie bedieren 35
Live-Serie bedieren 36
Systemeinrichtungen der Live-Serie 37
PA-System mit Monitoren für eine Live-Band. 38
Verdrahtung der LIVE! Serie 39
Technische Daten 68

ESPANOL

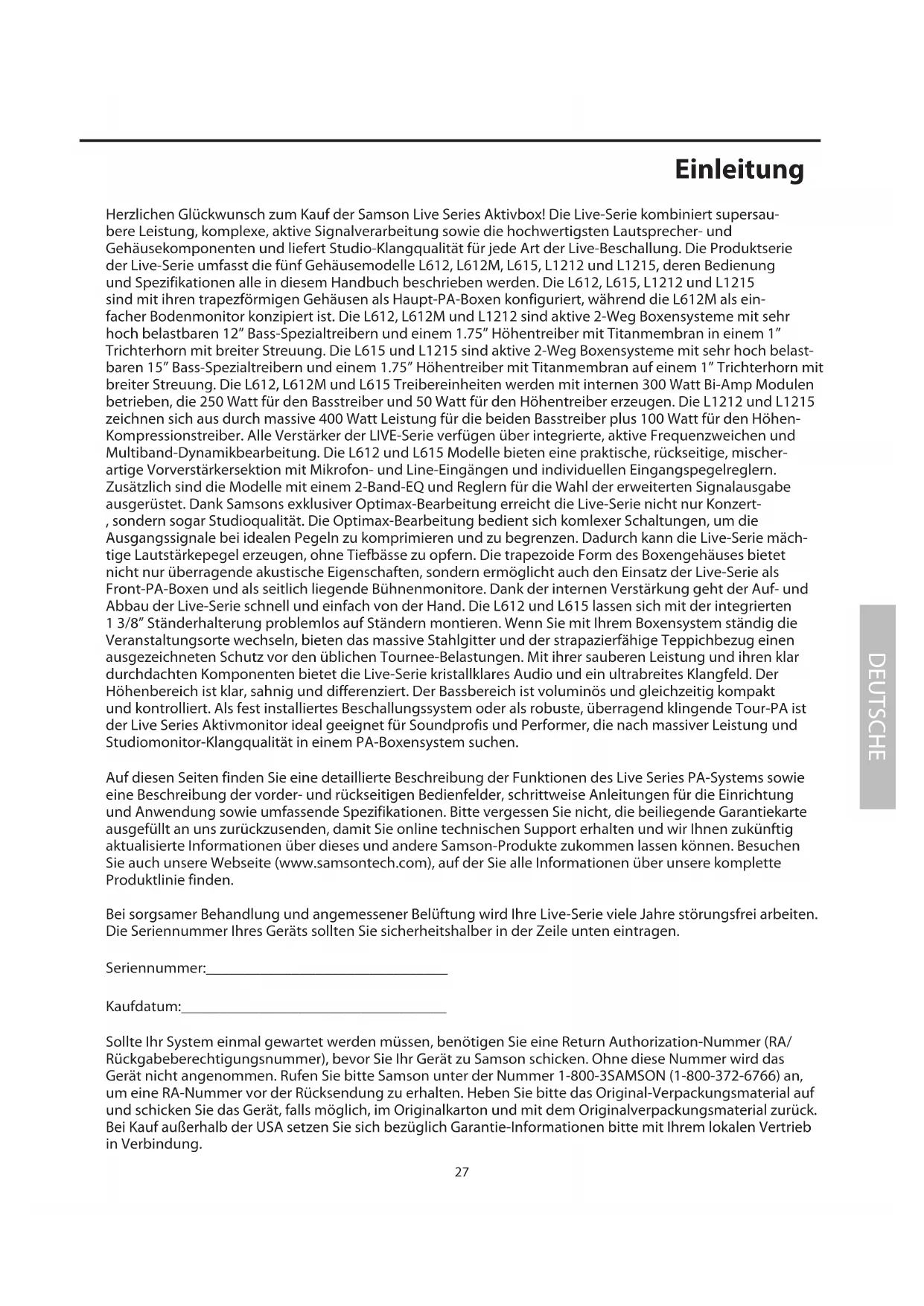

Herzlichen Glückwunsch zum Kauf der Samson Live Series Aktivbox! Die Live-Serie kombiniert supersa-bere Leistung, komplexe, aktive Signalverarbeitung sowie die hochwertigsten Laatsprecher- und Gehäusekomponenten und liefert Studio-Klangqualität für jeder Art der Live-Beschallung. Die Produktserie der Live-Serie umfasst die fünf Gehäusemodelle L612, L612M, L615, L1212 und L1215, deren Bedienung und Spezifikationen alle in thisem Handbuch beschreiben werden. Die L612, L615, L1212 und L1215 sind mit ihren trapezformigen Gehäusen als Haupt-PA-Boxen konfiguriert, während die L612M als ein-facher Bodenmonitor konzipiert ist. Die L612, L612M und L1212 sind aktive 2-Weg Boxensysteme mit sehr hoch belastbaren 12^ Bass-Spezialtreibern und einem 1.75^ Höhentreiber mit Titanmembran in einem 1^ Trichterhorn mit breiter Streuung. Die L615 und L1215 sind aktive 2-Weg Boxensysteme mit sehr hoch belastbaren 15^ Bass-Spezialtreibern und einem 1.75^ Höhentreiber mit Titanmembran auf einem 1^ Trichterhorn mit breiter Streuung. Die L612, L612M und L615 Treibereinheiten werden mit internen 300 Watt Bi-Amp Modulen betrieben, die 250 Watt für den Basstreiber und 50 Watt für den Höhentreiber erzeugen. Die L1212 und L1215 zeichnen sich aus durch massive 400 Watt Leistung für die beiden Basstreiber plus 100 Watt für den Höhen-Kompressionstreiber. Alle Veränder der LIVE-Serie verfügen über integrierte, aktive Frenzungweichen und Multiband-Dynamikbearbeitung. Die L612 und L615 Modelle bieten eine praktische, rückseite, mischer-artige Vorverändersektion mit Mikrofon- und Line-Eingangen und individuellen Eingangspegelreglern. Zusätzlich sind die Modelle mit einem 2-Band-EQ und Reglern für die Wahl der erweiterten Signalausgabe ausgerüstet. Dank Samsons exklusiver Optimax-Bearbeitung erreicht die Live-Serie nicht nur Konzert-, sondern)sogar Studioqualität. Die Optimax-Bearbeitung bedient sich komlexer Schaltungen, um die Ausgangssignale bei idealen Pegeln zu komprimieren und zu begrenzen. Dadurch kann die Live-Serie mächtige Lautstärkegel erzeugen, ohne Tiefbasse zu opfern. Die trapezoide Form des Boxengehauses bietet nicht nur überragende akustische Eigenschaften, sondern ermöglich auch den Einsatz der Live-Serie als Front-PA-Boxen und als seitlich liegende Bühnenmonitore. Dank der internen Verstärkung Goesber der Auf- und Abbau der Live-Serie Schnell und einfach von der Hand. Die L612 und L615 lessen sich mit der integrierten 13 / 8'' Ständerhalterung problemlos auf Ständern montieren. Wenn Sie mit ihrem Boxensystem ständig die Veranstaltungsorte wechseln, bieten das massive Stahlgitter und der strapazierfähige Teppichbezug einen ausgezeichneten Schutz vor den üblichen Tournee-Belastungen. Mit ihrer sauberen Leistung und ihren klarr durchdachten Komponenten bietet die Live-Serie kristallkares Audio und ein ultrabreites Klangfeld. Der Höhenbereich ist klar, sahning und differenziert. Der Bassbereich ist voluminos und gleichzeitig kompakt und kontrolliert. Als fest installiertes Beschallungssystem oder als robuste, überragend klingende Tour-PA ist der Live Series Aktivmonitor ideal geeignet fur Soundprofis und Performer, die nach massiver Leistung und Studiomonitor-Klangqualität in einem PA-Boxensystem suchen.

Auf diesen Seiten finden Sie eine detailierte Beschreibung der Funktionen des Live Series PA-Systems sowie eine Beschreibung der vorder- und rückseitigen Bedienfelder, schrittweise Anleitungen für die Einrichtung und Anwendung sowie umfassende Spezifikationen.itte vergessen Sie nicht, die beiliegende Garantiekarte ausgefüllt an uns zurückzusenden, damit Sie online technischen Support erhalten und wir Ihnen zukünftigactualisierte Informationen über这点es und andere Samson-Produkte zukommen halten können. Besuchen Sie auch unsere Webseite (www.samsontech.com), auf der Sie alle Informationen über unsere komplette Produktlinie finden.

Bei sorgsamer Behandlung und angemessener Belüftung wird ihre Live-Serie weitere Jahre störungsfrei arbeiten. Die Seriennummer Ihres Geräts sollen den Sicherheitshalber in der Zeile unter eintragen.

Seriennummer:

Kaufdatum:

Sollte Ihr System einmal gewartet werden müssen, bereitsigen Sie eine Return Authorization-Nummer (RA/ Rückgabeberechtigungsummer), bevor Sie Ihr Gerät zu Samson schicken. Ohne diese Nummer wird das Gerät nicht angenommen. Rufen Sieitte Samson unter der Nummer 1-800-3SAMSON (1-800-372-6766) an, um eine RA-Nummer vor der Rucksendung zu erhalten. Hebem Sieitte das Original-Verpackungsmaterial auf und schicken Si das Gerat, falls mochig, im Originalkarton und mit dem Originalverpackungsmaterial zurück. Bei Kauf außerhalb der USA setzen Si sich bezuglich Garantie-Informationenitte mit Ihrem lokalen Vertrieb in Verbindung.

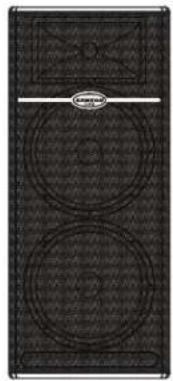

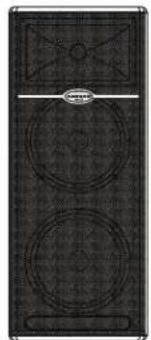

Features der Live-Serie

L1212

L1215

L615

L612

Die aktiven 2-Weg Boxen der Samson Live-Serie sind als Komplettlösung ideal für fast alle Live-Beschallungs-anwendungen geeignet. Die wichtigsten Features sind:

Professionelle, aktive 2-Weg Bi-Amp-Boxen.
Die Boxen der LIVE-Serie zeichnen sich aus durch hoch belastbare Bass-Spezialtreiber mit einem 12-Zoller bei den L612 und L612M, zwei 12-Zollern bei der L1212, einem 15-Zoller bei der L615 und zwei 15-Zollern bei der L1215. Alle Treiber besitzen überdimensionierte Motoren und große Schwingspulen.
- Der differenzierte Höhenfrequenzgang basiert auf einem trichterfälligigen 1" Hohenkompressionstreiber mit einer 1.75'' Titanmembran.
Die L612, L612M und L615 liefern 300 Watt Leistung, die sich auf einen effizienten 250 Watt Class AB-Veränder für den Basswandler und einen 50 Watt Class AB-Veränder für den Höhen-Kompressionstreiber verteilen. Die L1212 und L1215 Veränder liefern 400 Watt an die beiden Basstreiber plus 100 Watt an den Höhen-Kompressionstreiber.
- Alle Modelle verfügen über einen symmetrischen Line-Pegel-Eingang mit LEVEL-Regler und PEAK-Anzeige.
Die L612 und L615 bieten einen symmetrischen Mikrofoneingang mit Pegelregler und Phantomspannung zum Betreiben von Kondensatormikrofonen plus separate Bass- und Treble-Regler und ein wahlbares Low Cut-Filter.
- Zur Erhöhung der Zuverlösigkeit sind alle Endstufen der LIVE-Serie mit großen Kühlkörpern und massiven Spannungstransformatoren ausgerüstet.
- Komplexer, Multiband-Dynamikprozessor mit hörbarem, transparentem Limiting.
- Interne 24 dB/Oktave Frenzweiche mit Laufzeitanpassung.
- Mehrfacher Verstärkerschutz mit LED-Anzeige für alle Fehlerzustände.
Die L612 und L615 sind mit ihrer standard 13/8'' (35mm) Ständerhalterung auf Boxenständern montierbar.
- Stabiles Vollsperrholz-Gehäuse gibt die maximale Energie ans Schallfeld ab, während die robuste, tourtaugliche Konstruktion für noch mehr Zuverlösigkeit sorgt.
3-jährige erweiterte Garantie.

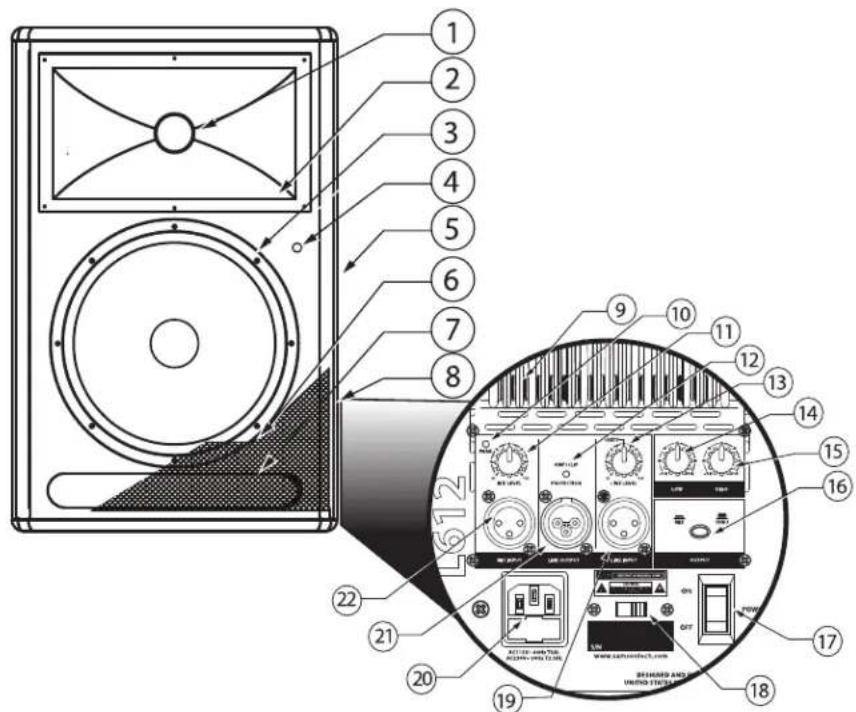

L612 und L615 Layout

1. Titan-Kompressionstreiber - 1.75" (44mm) TitanMembran mit 1" Offnung.
2. Horn mit breiter Streungung - 1" Trichterhorm mit 60 x 90 Grad breiter Streungung liefert eine weltreichende Abstrahlung und einen linearen, bereitschsenigen Frequenzgang.
3. Basstreiber - 12" und 15" Woofer mit überdimensionierten Motoren und 3" Schwingspule erzeugen eine tiefe, kontrollierte Basswiedergabe.
4. Power-LED - Die blaue LED leuchtet, wenn das Gerät eingeschaltet und betriebsbereit ist.
5. Tragegriff - Einer der beiden überdimensionierten Tragegriffe.
6. Stahlgitter - Stabiles Stahlgitter, das den LF-Treiber schützt und einen einfachen Zugriff ermöglich.
7. Bass-Port - Präzise abgestimmter Bass-Port zur Erweiterung des Bassfrequenzgangs.
8. Gehäuse - Versteiftes Vollsperrholz-Gehäuse für eine maximale Signalausgabe und Haltbarkeit.

Rückansicht des Veränderberdienfelds

1. Kuhlkorper - Konvektionskuhlung der internen Endstufe durch massive Aluminium-Extrusion.
2. PEAK LED - Die LED leuchtet bei Spitzenpegeln am Mic-Eingang.
3. MIC LEVEL - Regelt den Pegel des Mikrofoneingangs.

4. AMP / CLIP LED - Die zweifarbige LED leuchet grün bei aktivem Amp, blinkt rot bei übersteuertem Amp und leuchtet rot, wenn der Amp im Protect-Modus ist.

5. LINE LEVEL - Regelt den Pegel des Line-Eingangs.

6. LOW FREQUENCY - Steuert das tiefe Band des Channel Equalizers, +/- 12 dB bei 100Hz.
7. HIGH FREQUENCY - Steuert das hohe Band des Channel Equalizers, +/- 12 dB bei 10kHz.
8. OUTPUT-Schalter - Wählt das Signal, das zum Line-Ausgang geleitet wird. Bei gelöstem Schalter entspricht das am Line-Ausgang anliegende Signal exakt dem am Eingang anliegenden Signal. Bei gedrücktem Schalter wird über den Line-Ausgang eine Mischung (MIX) der Mic- und Line-Eingänge plus High und Low EO ausgegeben.
9. POWER-Schaltet die Stromzufahr der LIVE-Serie ein/aus
10. VOLTAGE-Schalter - Schaltet die Betriebsspannung zwischen 115 und 230 Volt um.

WICHTIGER HINWEIS! Stellen Sie beim Wechseln der Betriebsspannung sichere, dass eine Sicherung mit korrektem Nennwert installiert ist (siehe AC-Netzanschluss unter).

1. LINE-EINGANG - XLR-Eingang zum Anschlieben von symmetrischen Signalen mit Line-Pegel.
2. AC-Netzanschluss / Sicherungsfach - Schlieben Sie hier das mitgelieferte standard IEC AC-Netzkel an.
3. LINE-AUSGANG - XLR-Stecker zum Koppeln mehrerer Boxen der Live-Serie.
4. MIC-EINGANG-XLR-Eingang zum Anschlieben von niederohmigen Mikrofonen an den rauscharmen Preamp und die Phantomspannung.

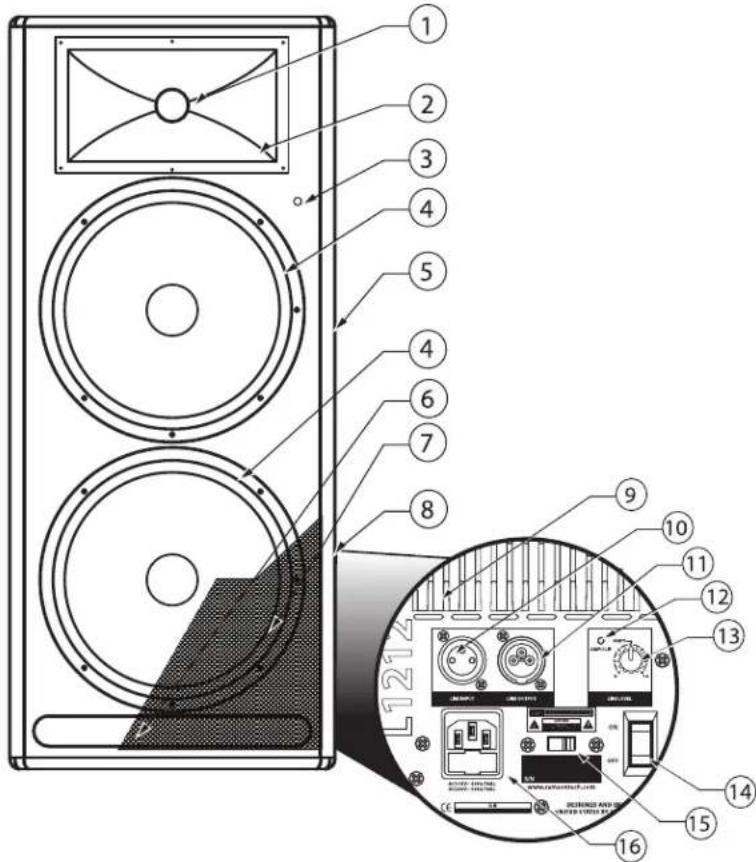

L1212 und L1215 Layout

1. Titan-Kompressionstreiber - 1.75" (44mm) Titanmem-bran mit 1" Offnung.
2. Breit streuendes Horn - 60 x 90 Grad breit streuendes 1" Trichterhorn bietet eine weitreichende Abstrahlung und einen linearen, befindensigen Frequenzgang.
3. Power-LED - Die blaue LED leuchtet, wenn das Gerät eingeschaltet und betriebsbereit ist.
4. Basstreiber - 12" und 15" Woofer mit überdimensionierten Motoren und große Schwingsplen erzeugeneine tiefe,kontrollierte Basswiedergabe.
5. Tragegriff - Einer der beiden überdimensionierten Tragegriffe.
6. Bass-Port-Präzise abgestimmter Bass-Port zur Erweiterung des Bassfrequenzgangs.
7. Stahlgitter - Stabiles Stahlgitter, das den LF-Treiber schützt und einen einfachen Zugriff erhögt.
8. Gehäuse - Versteiftes Vollsperrholz-Gehäuse für eine maximale Signalausgabe und Haltbarkeit.

Rückansicht des Veränderterbedienfels

1. Kuhlkorper - Konvektionskuhlung der internen Endstufe durch massive Aluminium-Extrusion.
2. LINE-EINGANG - XLR-Eingang zum Anschlieben von symmetrischen Signalen mit Line-Pegel.
3. LINE-AUSGANG - XLR-Stecker zum Koppeln mehrerer Boxen der Live-Serie.
4. AMP / CLIP LED - Die zweifarbige LED leuchet grün bei aktivem Amp, blinkt rot bei übersteuertem Amp und leuchtet rot, wenn der Amp im Protect-Modus ist.
5. LINE LEVEL- Regelt den Pegel des Line-Eingangs.
6. POWER - Schaltet die Stromzufahr der LIVE-Serie ein/ aus.
7. VOLTAGE-Schalter - Schaltet die Betriebsspannung zwischen 115 und 230 Volt um.

WICHTIGER HINWEIS! Stellen Sie beim Wechseln der Betriebsspannung sichere, dass eine Sicherung mit korrektem Nennwert installiert ist (siehe AC-Netzanschluss unter).

1. AC-Netzanschluss / Sicherungsfach - Schlieben Sie hier das mitgelieferte standard IEC AC-Netzkel an.

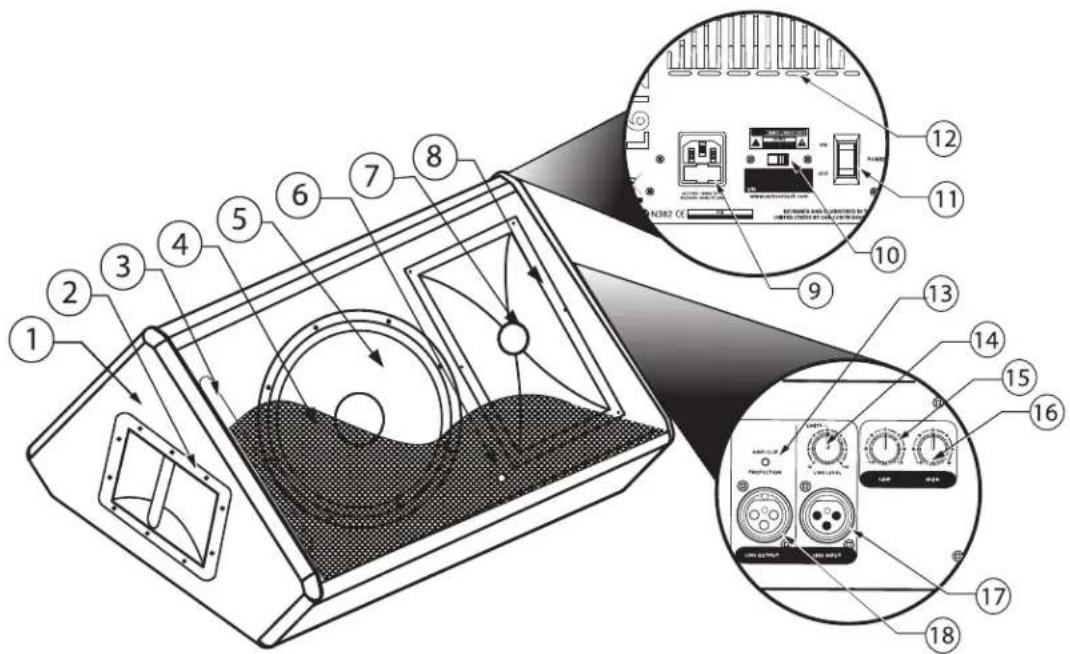

1. Gehäuse - Versteiftes Vollsperrholz-Gehäuse für eine maximale Signalausgabe und Haltbarkeit.
2. Tragegriff - Einer der beiden überdimensionierten Tragegriffe.
3. Bass-Port - Präzise abgestimmter Bass-Port zur Erweiterung des Bassfrequenzgangs.
4. Stahlgitter - Stabiles Stahlschutzgitter.
5. Basstreiber - 12" Woofer mit überdimensionierten Motoren und 3^ Schwingspule erzeugen eine tiefe, kontrollierte Basswiedergabe.
6. Power-LED - Die blaue LED leuchtet, wenn das Gerät eingeschaltet und betriebsbereit ist.
7. Titan-Kompressionstreiber - 1.75" (44mm) Titanmembran mit 1" Offnung.
8. Breit streuendes Horn - 60 x 90 Grad breit streuendes 1" Trichterhorn bietet eine weltreichende Abstrahlung und einen linearen, befindensigen Frequenzgang.

Rückansicht des Veränderberdienfels

1. AC-Netzanschluss / Sicherungsfach - Schlieben Sie hier das mitgelieferte standard IEC AC-Netzkabel an.
2. VOLTAGE-Schalter - Schaltet die Betriebsspannung zwischen 115 und 230 Volt um.

WICHTIGER HINWEIS! Stellen Sie beim Wechseln der Betriebsspannung sicher, dass eine Sicherung mit korrektem Nennwert installiert ist (siehe AC-Netzanschluss oben).

1. POWER - Schaltet die Stromzufuhr des L612M ein/aus.
2. Kuhlkorper - Konvektionskühlung der internen Endstufe durch massive Aluminium-Extrusion.

Seitenansicht des Verstärkerbedienfels

1. AMP / CLIP LED - Die zweifarbige LED leuchet grün bei aktivem Amp, blinkt rot bei übersteuertem Amp und leuchtet rot, wenn der Amp im Protect-Modus ist.
2. LINE LEVEL- Regelt den Pegel des Line-Eingangs.
3. LOW FREQUENCY - Steuert das tiefe Band des Channel Equalizers, +/- 12 dB bei 100Hz.
4. HIGH FREQUENCY - Steuert das hohe Band des Channel Equalizers, +/- 12 dB bei 10kHz.
5. LINE-EINGANG - XLR-Eingang zum Anschlieben von symmetrischen Signalen mit Line-Pegel.
6. LINE-AUSGANG-XLR-Stecker zum Koppeln mehrerer L612M.

Schnelleinrichtung des L612 und L615

Auf den folgenden Seiten finden Sie eine detaillierte Beschreibung aller Funktionen und Regler der Live-Serie, aber wenn Sie den L612 und L615 schnell einsetzen möchten, können Sie schrittweise wie folgt vorgehen.

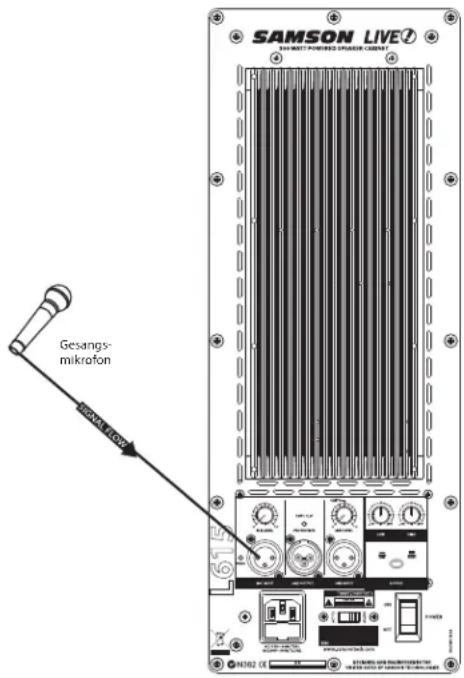

Mikrofon verwenden

• Der Power-Schalter der Live-Serie muss deaktiviert sein (Off).
• Drehen Sie die LINE- und MIC LEVEL-Regler ganz nach links (Off).
• Schlieben Sie das Netzkabel an den AC-Netzanschluss an.
• Schlieben Sie ein Mikrofon über ein standard XLR-Kabel an den MIC-EINGANG der Live-Serie an.
• Aktivieren Sie den Power-Schalter der Live-Serie (ON).
• Sprechen Sie ins Mikrofon und drehen Sie gleichzeitig den MIC LEVEL-Regler langsam auf, bis der gewünschte Pegel erreicht ist.

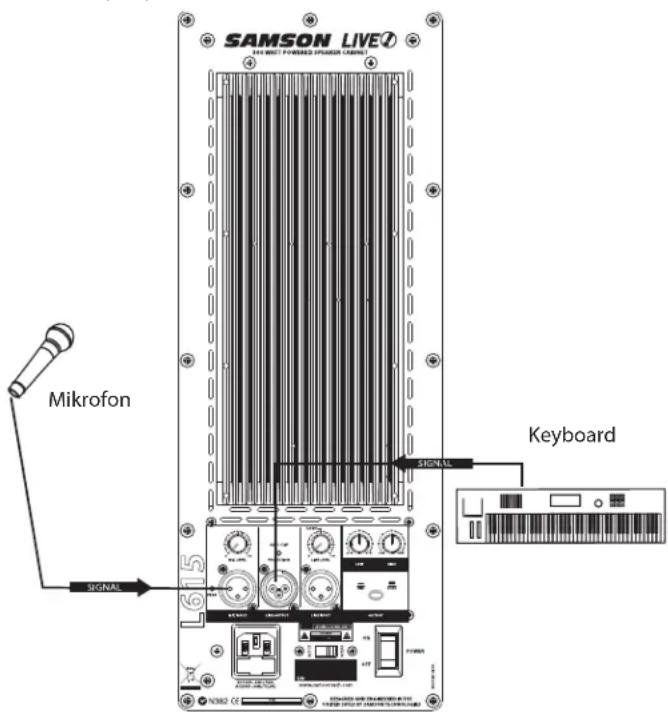

Line-Pegel-Signal verwenden

• Der Power-Schalter der Live-Serie muss deaktiviert sein (Off).
• Drehen Sie die LINE- und MIC LEVEL-Regler ganz nach links (Off).
• Schlieben Sie das Netzkabel an den AC-Netzanschluss an.
• Schlieben Sie ein Line-Pegel-Signal von einem Mischer oder Keyboard über ein standard XLR-Kabel an den LINE-EINGANG der Live-Serie an.
• Aktivieren Sie den Power-Schalter der Live-Serie (ON).
• Speisen Sie jetzt ein Audiosignal vom Mischer (z. B. eine CD) in die Box ein und drehen Sie gleichzeitig den LINE LEVEL-Regler langsam auf, bis der gewünschte Pegel erreicht ist.

WICHTIGER HINWEIS!!: Der MIC LEVEL-Regler muss ganz zurückgedreht sein, wenn kein Mikrofon angeschlossen ist.

WICHTIGER HINWEIS!!: Achten Sie auf die PEAK LED. Sie darf nur gelegentlich ROT leuchten. Wenn Sie die Box bei konstant ROT leuchtender PEAK LED betreiben, konnte dies den Lautsprecher stark beschädigen. Drehen Sie den Mischerausgang oder den LINE LEVEL-Eingangsregler soweit darüber, bis die PEAK LED nur gelegentlich ROT leuchtet.

Schnelleinrichtung des L1212 und L1215

Auf den folgenden Seiten finden Sie eine detaillierte Beschreibung aller Funktionen und Regler der Live-Serie, aber wenn Sie den L1212 und L1215 schnell einsetzen möchten, können Sie schrittweise wie folgt vorgehen.

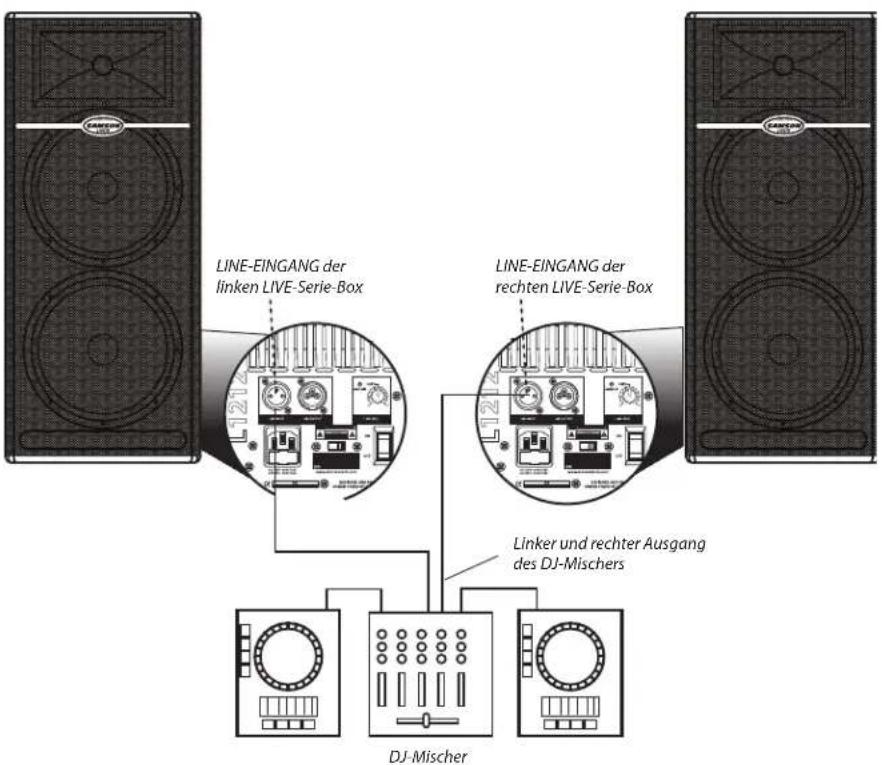

Line-Pegel-Signal verwenden

• Der Power-Schalter der Live-Serie-Boxen muss deaktiviert sein (Off).

• Drehen Sie die LINE-Regler ganz nach links (Off).

Schlieben Sie die Netzkabel an den AC-Netzanschluss an.

• Schlieben Sie ihre Platten-spieler oder CD-Player entsprechend den Hersteller-anleitungen an ihren DJ-Mischer an.

• Verbinden Sie den linken Mischerausgang über ein standard XLR-Kabel mit dem LINE-EINGANG der linken Live-Serie-Box und den rechten Mischerausgang mit dem LINE-EINGANG der rechten Live-Serie-Box.

Aktivieren Sie den PowerSchalter der Live-Serie (ON).

• Speisen Sie jetzt ein Audiosignal vom Mischer (z. B. eine CD) in die Box ein und stellen Sie mit Hilfe der Pegelanzeigen des Mischers den korrekten Pegel ein.

• Drehen Sie dann langsam den LINE LEVEL-Regler der Live-Serie auf, bis der gewünschte Pegel erreicht ist.

WICHTIGER HINWEIS!!: Achten Sie auf die PEAK LED. Siearf nur gelegentlich ROT leuchten. Wenn Sie die Box bei konstant ROT leuchtender PEAK LED betreiben, konnte dies den Lautsprecher stark beschädigen. Drehen Sie den Mischerausgang oder den LINE LEVEL-Eingangsregler so welt zurück, bis die PEAK LED nur gelegentlich ROT leuchtet.

Live-Serie positionieren

Mikrofonpositionierung - Wie man Feedback verringgert

Feedback ist das nervige Heulen und Pfeifen, das entsteht, wenn das Mikrofon der Box bei hoher Lautstärke zu nahe kommt. Dann nimmt das Mikrofon das verstärkte Signal des Laufsprechers auf, das erneut durch den Laufsprecher verstärkt und wieder aufgenommen und wieder verstärkt wird usw. Generell sollen alle aktiven (eingeschalteten) Mikrofone hinter den Boxengehausen platziert werden. Dadurch erhalten Sie den hochstmöglichen Pegel vor dem Feedback. Beim Einstellen des Mikrofonklangs können Sie allerdings eine Ausnahme machen und sich auf die Boxenvorderseite stellen, um den Sound eigenen zu horen. Drehen Sie hierbei den MAIN VOLUME-Regler des Mischers etwas zurück und stellen Sie dann den EQ und die Effekte ein, während Sie vor den Boxen stehen. Wenn Sie den gewünschten Sound gefunden haben, platzieren Sie die Mikrofone wieder hinter den Boxen und drehen den Gesamtpegel wieder auf.

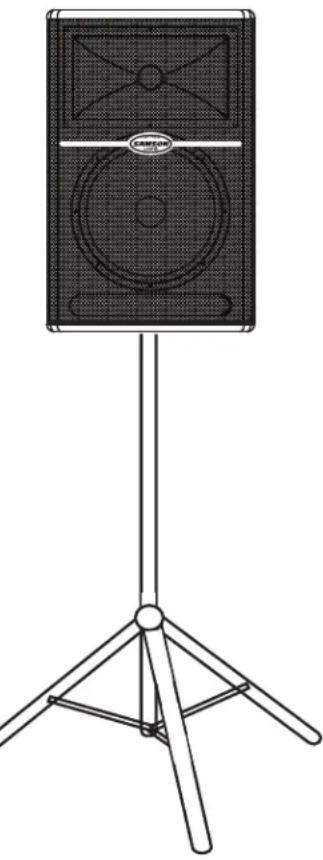

Boxenplatzierung

Die Boxen sollenen möglichst über den Köpfen der Zuhörer platziert werden. Die L612 und L615 Gehäuse verfügen über eine standard 13/8" Boxenständlicherterung, die zu den Boxenständern vieler Hersteller kompatibel ist. Bei kleineren Räumlichkeiten (z. B. Schul-Cafeteria, Bibliothek oder Kiosk) kann man die Live-Serie auch wie Bodenmonitore zusückkippen, wodurch sich die Abstrahlung der Boxen verbessert und auf Boxenständern verzichtet werden kann. Bei größeren Räumen (z. B. Clubs und Parties) kann man die L1212 und L1215 direkt auf dem Boden platzieren und einen Basskopplungseffekt erzeugen, der den Tieffrequencygang verbessert. Für noch mehr Basse platzieren Sie die Live-Serie-Box auf einem Aktiv-Subwoofer, z. B. Samson dB1500a oder dB1800a.

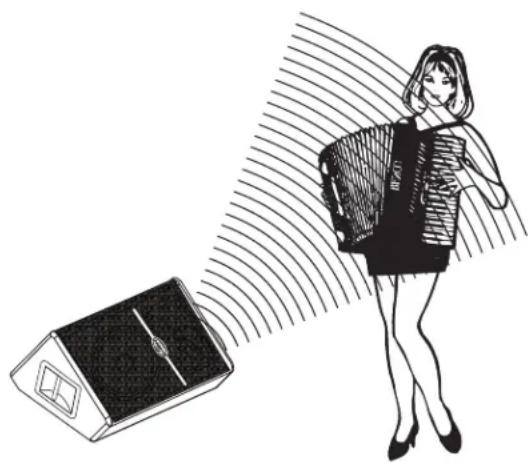

L612M Bodenmonitor positionieren

Der L612M ist aufgrund seines neuartigen, flachen Designs die ideale Lösung für Bühnenmonitoraufgaben. In einem großen Bühnenmonitorsystemleen sich mehrere L612M über den Line-Ausgang miteinander verketten. Achten Sie beim Positionieren des Monitors auf die Platzerung der Mikrofone, um Feedback-Probleme zu verringn. Hierbei sollenen Sie auch die Richtcharakteristik Ihres Mikrofons kennen, um die geeignete Stelle zu wahlen. Manche Mikrofone, wie Super- oder Hypernierenmodelle, sind auf der entgegengesetzten Seite ihres Aufnahmebereichs sehr unempfindlich. Wenn Sie davon den L612M auf genau diese Gegenseite ausrichten, konnen Sie ihn wesentlich lauter einstellen, bevor Feedback entsteht. Häufig{lssst sich beim Einsatz mehrerer L612M in einem Monitorsystem mit einem externen EQ, z. B. Samson S Curve 131, der Pegel nochmals erhöhen und die Feedback-Gefahr verringnern. In thisem Fall mussen Sie den HIGH und LOW EQ linear (12:00 Uhr) einstellen.

Live-Serie bedieren

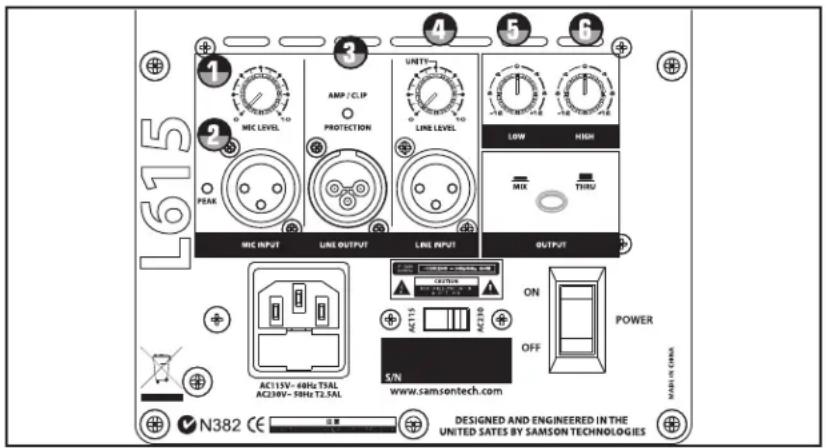

Regler und Funktionen

Der folgende Abschnitt beschreibt detailiert die einzelnen Teile der INPUT-Sektion der LIVE-Serie, inklusive MIC- und LINE-Eingänge, 2-Band-EQ sowie MIC- und LINE LEVEL-Regler.

1. MIC LEVEL (nur L612 und L615)

Der MIC LEVEL-Regler des L612 und L615 steuert den Gesamtpegel des Mikrofoneingangs. Drehen Sie den MIC Level-Regler auf, um die Lautstärke des an den MIC-Eingang angeschlossenen Mikrofons einzahlen.

WICHTIGER HINWEIS!!: Lassen Sie den MIC LEVEL-Regler ganz zurückgedreht, wenn kein Mikrofon angeschlossen ist.

2. PEAK LED

Die PEAK LED leuchtet ROT, wenn

der Mic- oder Line-Eingang der LIVE-Serie ein übersteuertes Signal empfängt. Wenn die PEAK LED leuchtet, drehen Sie den Mic- oder Line Level-Regler zurück. Nachdem die PEAK LED erloschen ist, drehen Sie die Pegelregler wieder so welt auf, dass die PEAK LED nicht mehr leuchtet.

3. DYNAMIC PROTECTION

Die zweifarbige AMP / CLIP LED überwacht den Ausgang der internen Endstufen der LIVE-Serie. Nach dem Einshalten des Geräts leuchtet die AMP / CLIP LED rot (zeigt an, dass das Ausgabe-Relais geöffnet ist). Nachdem die Softstart-Schaltung aktiviert und das Ausgabe-Relais geschlossen wurde, leuchtet die AMP / CLIP LED hellgrün und das Gerät ist betriebsbereit. Die LED blinkt bei Signalspitzen rot, wobei die grüne LED weiterhin leuchtet. Bei Betriebsfehlern öffnet sich das Ausgabe-Relais und die LED leuchtet konstant rot, um einen Fehler anzuzeigen. Setzen Sie sich in thisem Fall mit Ihr autorisierten Samson Audio Service Center in Verbindung.

4. LINE LEVEL

Der LINE LEVEL-Regler der LIVE-Serie steuert den Gesamtpegel des LINE-Eingangs. Drehen Sie den LINE LevelRegler auf, um die Lautstärke des an den LINE-Eingang angeschlossenen Signals zu erhöhen.

Equalizer-Sektion einsetzen (nur L612, L612M und L615)

Die Eingangskanäle des L612, L612M und L615 verfügen über einen 2-Band-EQ zum getrennten Einstellen der Höhen und Basse. In der „12:00 Uhr" Position der Regler verläuft der Frequenzgang des Kanals linear. Um eine „Musikkurve" einzustellen, drehen Sie die LOW- und HIGH-Regler etwas auf. Beim Einsatz des L612M als Gesangsmonitor drehen Sie die Frequenzen LOW und HIGH etwas darüber, um unerwänschte Basse und Höhen zu entfernen und die Mitten etwas zu betonen. Bei den meisten Anwendungen sollen den Sie die LOW- und HIGH-Regler zunachst linear (12:00 Position) einstellen und dann den HIGH und LOW EQ dosiert einsetzen, um den gewürschten Klang zu erzielen.

5. LOW

Eine Rechtsdrehung des LOW-Reglers verstarkt die Basse bei 100Hz um maximal 12dB, während eine Linksdrehung die Basse bei 100Hz um 12dB bedampft.

6. HIGH

Eine Rechtsdrehung des HIGH-Reglers verstärkt die Höhen bei 10kHz um maximal 12dB, während eine Linksdrehung die Höhen bei 10kHz um 12dB bedämpft.

Live-Serie bedieren

Regler und Funktionen - Fortsetzung

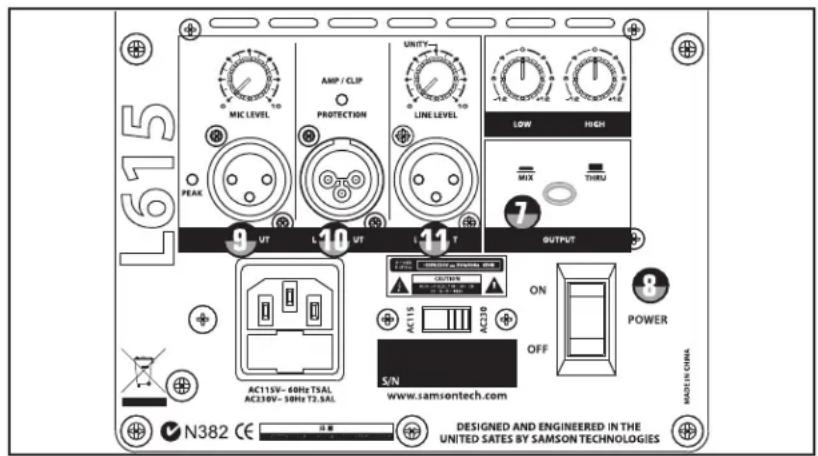

7. OUTPUT-SCHALTER

Mit dem Output-Schalter

wahlen Sie das Signal, das zum Line-Ausgang geleitet wird. Sie konnen wahlen zwischen einer parallelen Ausgabe direkt vom Line-Eingang und einem gemischten Signal, bestehend aus den Mic- und Line-Eingangen plus EQ und Limiter. Bei gelöster Taste entspricht das am Line-Ausgang anliegende Signal exakt dem an Line-Eingang anliegenden Signal. Bei gedrückter Taste überträgt der Line-Ausgang eine MISCHUNG aus Mic- und Line

Eingangssignalen. Bei Verwendung der Pegelregler, High und Low EQs und Filter wirken diese auch auf das zum Line-Ausgang geleitette Signal.

8. POWER-SCHALTER

Jedes Gehäuse der Live-Serie verfügbar über einen POWER-Hauptschalter zur Aktivierung des Systems. Sie sollen den POWER-Schalter immer auf Off setzen und die INPUT LEVEL-Regler ganz zurückdrehen, bevor Sie das IEC-Netzkabel anschließen. Verbinden Sie das mitgelieferte AC-Kabel mit dem AC-Netzeingang auf dem rückseitigen Verträger-Bedienfeld. Achten Sie auf eine solide Spanningsquelle und aktivieren Sie dann den POWER-Schalter (ON). Die Verträger der LIVE-Serie besitzen eine „Softstart“-Schaltung zum Schutz der Endstufen vor Beschädigungen durch Einschlattstromspitzen. Damit die Softstart-Schaltung korrekt funktionieren kann, sollen den POWER-Schalter nicht zu schnell nacheinander aktivieren und deaktivieren.

Eingänge und Ausgänge

9. MIC XLR-Eingang (nur L612 und L615)

Der Mikrofoneingang der Live-Serie akzeptiert standard niederohmige (150-600 Ohm) Eingangssignale, wobei die Verbindung über eine standard XLR-Buchse erfolgt. Der Mikrofoneingang verfügt über einen hochwertigen, separaten Transistor-Preamp, der sich durch Transparency und einen erweiterten Dynamikbereich auszeichnet. Da MIC- und LINE-Eingang gleichzeitig verwendbar sind, konnen Sie hier ein Mikrofon anschließen und gleichzeitig auf einem Keyboard spiel, das an den LINE-Eingang der Live-Serie angeschlossen ist. Sie konnen den Mikrofoneingang mit dem MIC LEVEL-Regler steuern, der im Abschnitt weiter unter den bescriben ist.

10. LINE-AUSGANG

Um mehrere Boxen zu betreiben, verketten Sie eine Live-Serie-Box über den LINE-AUSGANG mit der{nachsten Live-Serie-Box. Der symmetrische LINE-AUSGANG kann entweder - abhängig von der Position des OUTPUTSchalters - das Line-Eingangssignal direkt und parallel ausgegeben oder eine Mischung der Line- und Mic-Eingangssignale übertragen. WeitereInfos über den Output-Schalter finden Sie in Abschnitt 7 oben. WeitereInfos über Kabel und Verdrahtungen finden Sie in den Diagrammen auf Seite 13.

11. Symmetrischer LINE-Eingang

Die Boxen der Live-Serie verfügen über eine XLR-Buchse, an die sich symmetrische Line-Pegel-Signale über ein standard XLR-Mikrofonkabel anschließen lassten. Da LINE- und MIC-Eingang gleichzeitig verwendbar sind, können Sie ein Mikrofon anschließen und gleichzeitig auf einem Keyboard spielien, das an den LINE-Eingang der Live-Serie angeschlossen ist. Sie können den LINE-Eingang mit dem LINE LEVEL-Regler steuern, der auf der vorherigen SeiteNJaher beschreiben ist. Weitere Info uber Kabel und Verdrahtungen finden Si en den Diagrammen auf Seite 13.

Systemeinrichtungen der Live-Serie

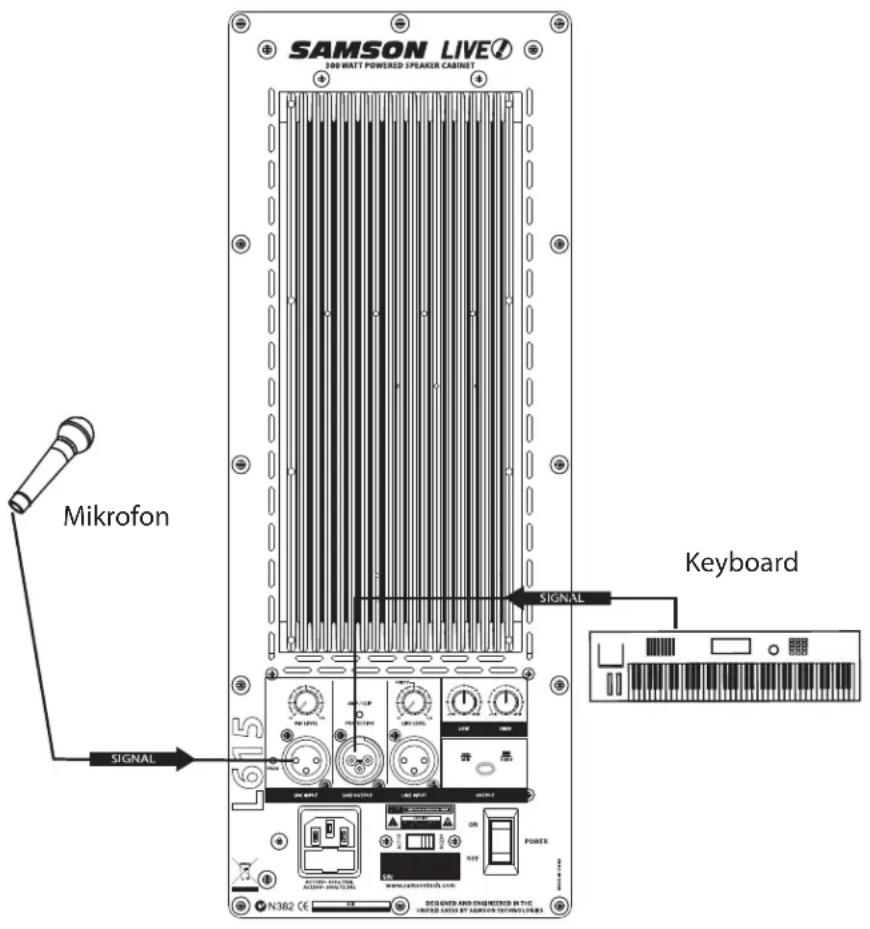

L612 und L615 - Kompakte Lounge-PA für zwei Signale

Das PA-Systemsetup these Beispiels kann in einem kleinen Club, einer Lounge oder bei einer Feier eingesetzt werden und besteht aus nur einer Live-Serie-Box, an die ein Mikrofon und ein Keyboard angeschlossen ist. Es werden getrennte Signale vom Gesangsmikrofon zum Mic-Eingang des L612 oder L615 und vom Keyboard zum Line-Eingang der Live-Serie geleitet. Mit den separates Mic- und Line-Pegelreglern konnen Sie direkt mit der Live-Serie eine Mischung erstellen. Zudem konnen Sie mit dem integrierten 2-Band-EQ die Höhen und/oder Basse verstärken oder bedämpfen und so den Gesamtklang des Systems einstellen.

WeitereInfosüberKabelundVerdrahtungenfindenSiein denDiagrammen

Systemeinrichtungen der Live-Serie

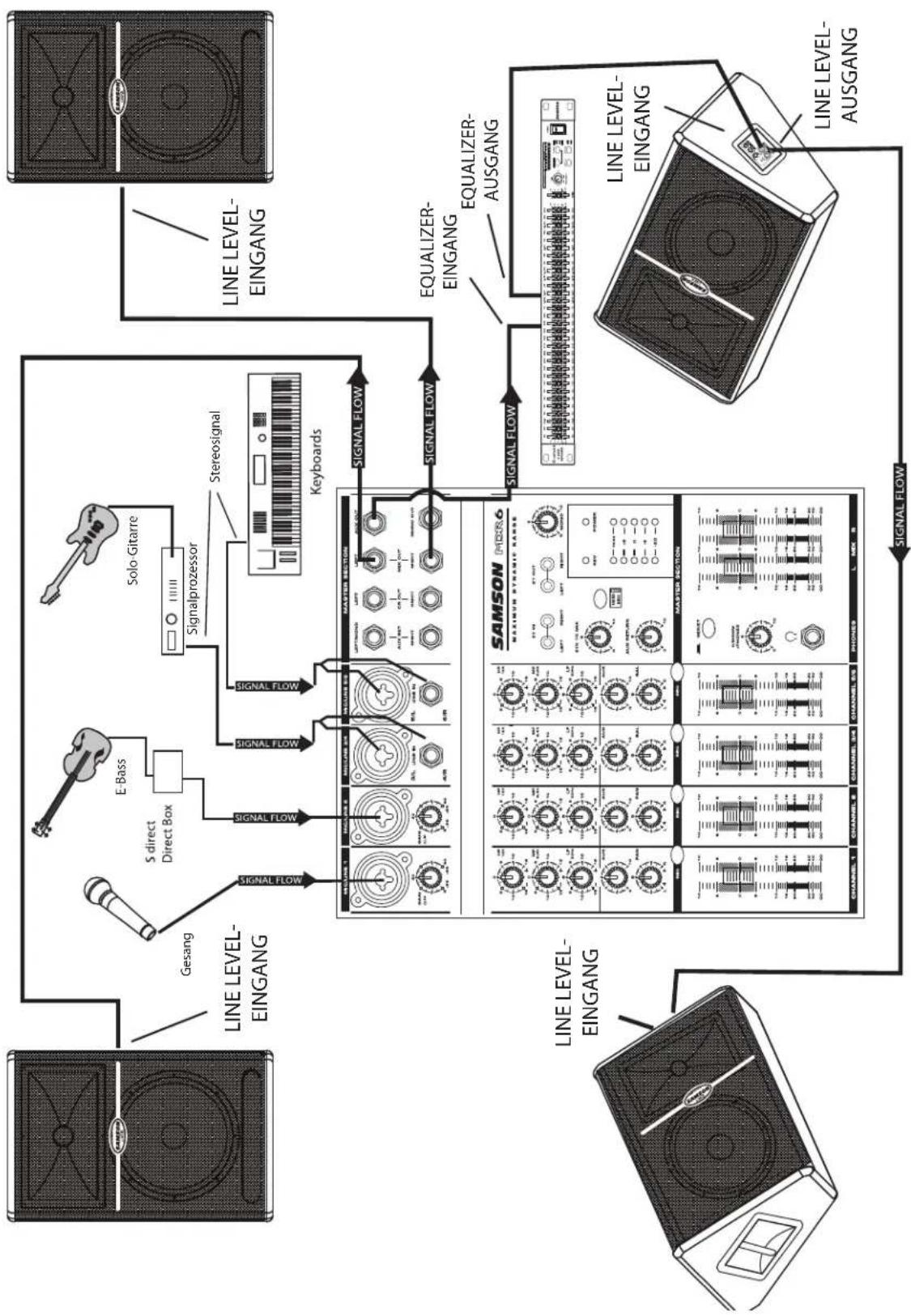

PA-System mit Monitoren für eine Live-Band

Dieses Beispiel zeigt ein typisches PA-System mit einem Mischer und einem Paar Live-Serie-Boxen für die linke und rechte Mischung. Ein separates Signal wird vom AUX/MONITOR Bus des Mischers zu zwei zusätzlichen Monitoren der Live-Serie geleitet. Um den Ausgangspiegel des Monitorsystems zu erhöhen, sollenn Sie einen externen grafischen EQ, z. B. aus der Samson "D Class" oder "S curve" Serie, einsetzen.

Verdrahtung der LIVE! Serie

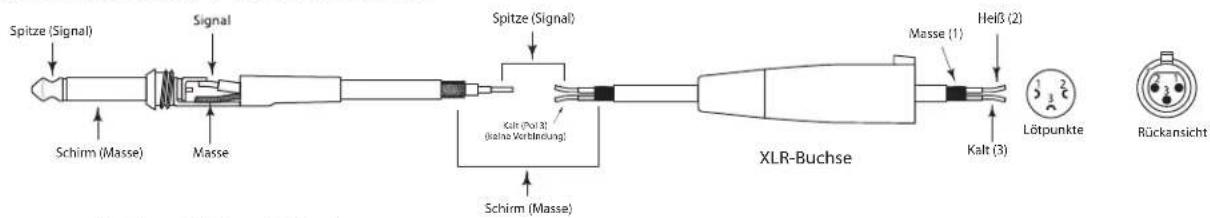

Live-Serie anschließen

Es gibt mehrere Optionen, um die Live-Serie zur Unterstützung von Anwendungen in ein System zu integ- rieren. Da symmetrische Ein- und Ausgänge verfügbar sind, halten sich symmetrische und asymmetrische

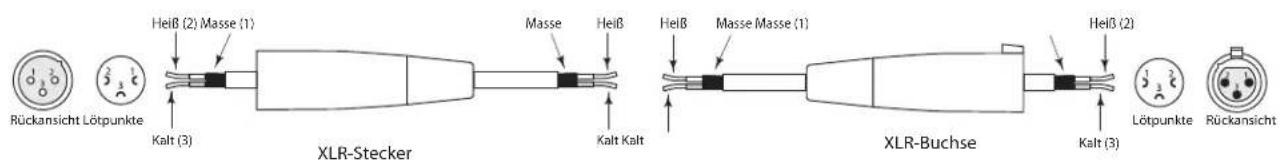

symmetrisch XLR auf XLR

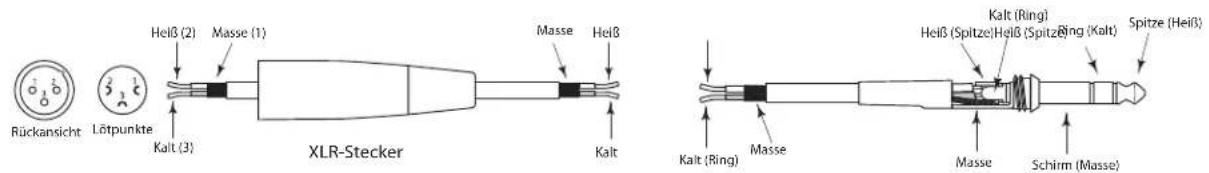

XLR auf symmetrisch 1 / 4^

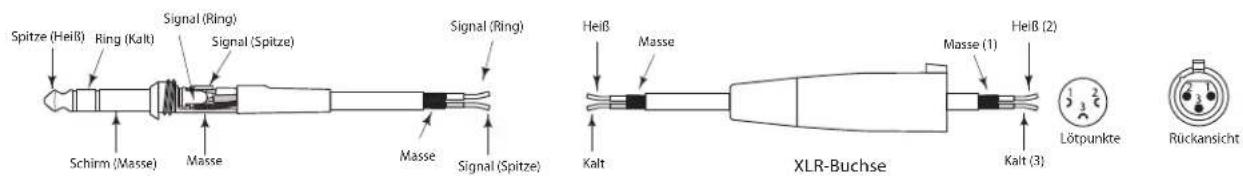

symmetrisch 1 / 4'' auf XLR-Buchse

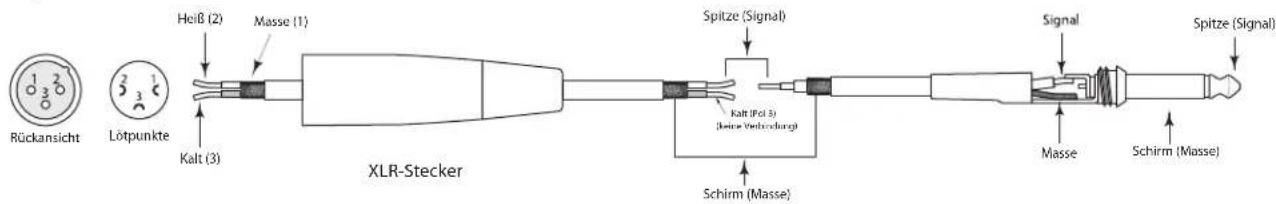

asymmetrischer XLR-Stecker auf 1 / 4^
asymmetrischer 1 / 4'' auf XLR-Buchse

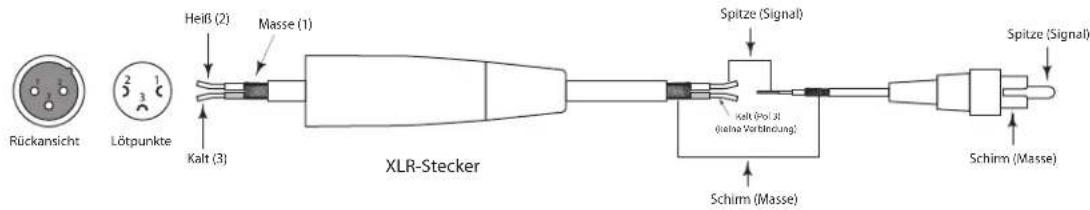

asymmetrischer XLR auf Cinch

Introduccion

LF-Treiber 12" hoch belastbarer Basswandler,

3" Schwingspule

Impedanz 4 Ohm

HF-Treiber 1.4"Titan Kompressionstreiber, hoch

kant gewickelte Kupferschwingspule,

75 Unzen Magnetstruktur

Durchm. Trichterausgang

Frequenzgang .55 Hz - 19 kHz, +/- 5dB

Montage

Stander .Integrierte 1 3 / 8'' Standerhalterung

Gewicht 22.78 kg (50.11 lbs.)

LF-Treiber 15" hoch belastbarer Basswandler,

3^ Schwingspule

Impedanz 4 Ohm

HF-Treiber 1.4"Titan Kompressionstreiber, hoch

kant gewickelte Kupferschwingspule,

75 Unzen Magnetstruktur

Durchm. Trichterausgang

Frequenzgang .52 Hz - 19 kHz, +/- 5dB

Montage

Ständer Integrierte 1 3 / 8'' Standerhalterung

Gewicht 23.85 kg (52.47 lbs.)

LF-Treiber 12" hoch belastbarer Basswandler,

3" Schwingspule

Impedanz 4 Ohm

HF-Treiber 1.4" Titan Kompressionstreiber,

hochkant gewickelte Kupfer

schwingspule, 75 Unzen Magnet

struktur

Durchm. Trichterausgang 1

Frequenzgang .56 Hz - 19 kHz, +/- 5dB

Gewicht 26.12 kg (57.46 lbs.)

Abmessungen (H x B x T) .. 640mm x 410mm x 355mm

(25.19" x 16.14" x 13.97")

L1212

Eingänge

Line symmetricisch XLR

Ausgange

Extension symmetricisch XLR

Regler

Line Level Drehregler

Veränderer

LF-Treiber 2x12" hoch belastbarer Bass

wandler, 2.5" Schwingspule

Impedanz 8 Ohm

HF-Treiber 1.75"Titan Kompressionstreiber,

hochkant gewickelte Kupfer

schwingspule, 75 Unzen Magnet

struktur

Durchm. Trichterausgang 1

Frequenzgang 50 Hz - 23 kHz ± 5 dB

Gewicht 34.46 kg (75.81 lbs.)

Abmessungen (H x B x T) .. 960mm x 410mm x 400mm (37.8"

x16.14^ 15.74^ )

L1215

Eingang

Line symmetricisch XLR

Ausgänge

Extension symmetricisch XLR

Regler

Line Level Drehregler

Verstärke

LF-Treiber .2x15" hoch belastbarer Bass

wandler, 3^ Schwingspule

Impedanz 8 Ohm

HF-Treiber 1.75"Titan Kompressionstreiber,

hochkant gewickelte Kupfer

schwingspule, 75 Unzen Magnet

struktur

Durchm. Trichterausgang

Frequenzgang 48 Hz - 23 kHz ± 5 dB

Gewicht 38.17 kg (89.97 lbs.)

Abmessungen (H x B x T) .. 1110mm x 480mm x 400mm

(43.7^ × 18.89^ × 15.74^ )

L612

Entradas
