BEDIENUNGSANLEITUNG KH 2190 SILVERCREST

www.kompernass.com ID-Nr.: KH2190-05/10-V4 Radiowecker Bedienungsanleitung Wekkerradio Gebruiksaanwijzing Radio-réveil Mode d‘emploi

Afmetingen (H x B x D) 12,9 x 12 x 9 cm Gewicht ca. 440 g Beschermingsklasse II42 KH 2190

• Inhaltsverzeichnis Einführung p. 47
• Informationen zu dieser Bedienungsanleitung p. 47
• Urheberrecht p. 47
• Bestimmungsgemäße Verwendung p. 47
• Sicherheit p. 49
• Gefahr durch elektrischen Strom p. 49
• Umgang mit Batterien p. 50
• Grundlegende Sicherheitshinweise p. 50
• Bedienelemente p. 52
• Aufstellen und Anschließen p. 53
• Lieferumfang und Transportinspektion p. 53
• Anforderungen an den Aufstellort p. 53
• Elektrischer Anschluss p. 54
• Batterie einlegen p. 54
• Stromversorgung herstellen p. 55
• Bedienung und Betrieb p. 55
• Uhrzeit einstellen p. 55
• Radiobetrieb p. 56
• Weckzeiten programmieren p. 57
• Weckfunktion einschalten p. 57
• Weckfunktion ausschalten p. 59
• Schlummerfunktion („SNOOZE“-Funktion) p. 59
• Automatisches Abschalten (SLEEP-Funktion) KH 2190 p. 5946

Einführung Einführung Informationen zu dieser Bedienungsanleitung Diese Bedienungsanleitung ist Bestandteil des Radioweckers KH 2190 (nachfolgend als Gerät bezeichnet) und gibt Ihnen wichtige Hinweise für den bestimmungsgemäßen Gebrauch, die Sicherheit, den Anschluss sowie die Bedienung des Gerätes. Die Bedienungsanleitung muss ständig in der Nähe des Gerätes ver- fügbar sein. Sie ist von jeder Person zu lesen und anzuwenden, die mit der Bedienung und Störungsbehebung des Gerätes beauftragt ist. Bewahren Sie diese Bedienungsanleitung auf und geben Sie diese mit dem Gerät an Nachbesitzer weiter. Urheberrecht Diese Dokumentation ist urheberrechtlich geschützt. Jede Vervielfältigung, bzw. jeder Nachdruck, auch auszugsweise, sowie die Wiedergabe der Abbildungen, auch im veränderten Zustand ist nur mit schriftlicher Zustimmung des Herstellers gestattet. Bestimmungsgemäße Verwendung Dieses Gerät ist nur zum Hören von Radioprogrammen und zum Wecken durch Alarmton oder Radio in geschlossenen Räumen bestimmt. Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Ansprüche jeglicher Art wegen Schäden aus nicht bestimmungsgemäßer Verwendung, unsachge- mäßen Reparaturen, unerlaubt vorgenommener Veränderungen oder Verwendung nicht zugelassener Ersatzteile sind ausgeschlossen. Das Risiko trägt allein der Betreiber.48 KH 2190

Einführung In der vorliegenden Bedienungsanleitung werden folgende Warnhinweise verwendet: GEFAHR Ein Warnhinweis dieser Gefahrenstufe kennzeichnet eine dr ohende gefährliche Situation. Falls die gefährliche Situation nicht vermieden wird, kann dies zum Tod oder zu schweren Verletzungen führen. Die Anweisungen in diesem Warnhinweis befolgen, um die ► Gefahr des Todes oder schwerer Verletzungen von Personen zu v ermeiden. WARNUNG Ein Warnhinweis dieser Gefahrenstufe kennzeichnet eine mögliche gefährliche Situation. Falls die gefährliche Situation nicht vermieden wird, kann dies zu Verletzungen führen. Die Anweisungen in diesem Warnhinweis befolgen, um ► Verletzungen von Personen zu vermeiden. ACHTUNG Ein Warnhinweis dieser Gefahrenstufe kennzeichnet einen mög lichen Sachschaden. Falls die Situation nicht vermieden wird, kann dies zu Sachschä- den führen. Die Anweisungen in diesem Warnhinweis befolgen, um Sach- ► schäden zu vermeiden.49 KH 2190

Sicherheit HINWEIS Ein Hinweis kennzeichnet zusätzliche Informationen, die den ► Umgang mit dem Gerät erleichtern. Sicherheit In diesem Kapitel erhalten Sie wichtige Sicherheitshinweise im Umgang mit dem Gerät. Dieses Gerät entspricht den vorgeschrie- benen Sicherheitsbestimmungen. Ein unsachgemäßer Gebrauch kann zu Personen- und Sachschäden führen. Gefahr durch elektrischen Strom GEFAHR Lebensgefahr durch elektrischen Strom! Beim K ontakt mit unter Spannung stehenden Leitungen oder Bauteilen besteht Lebensgefahr! Beachten Sie die folgenden Sicherheitshinweise um eine Gefährdung durch elektrischen Strom zu vermeiden: Benutzen Sie das Gerät nicht, wenn der Netzstecker oder ► das Anschlusskabel beschädigt sind.

nen Sie auf keinen Fall das Gehäuse des Gerätes. Werden ► spannungsführende Anschlüsse berührt und der elektrische und mechanische Aufbau verändert, besteht Stromschlaggefahr. Das Gerät nimmt im Standby-Betrieb Strom auf. Um das Gerät ► vollständig vom Netz zu trennen, muss der Netzstecker aus der Netzsteckdose gez ogen werden. Daher sollte das Gerät so aufgestellt werden, dass stets ein unbehinderter Zugang zur Netzsteckdose gewährleistet ist, damit in Notsituationen der Netzstecker sofort abgezogen werden kann.50 KH 2190

Sicherheit Umgang mit Batterien WARNUNG Gefahr durch nicht ordnungsgemäße Verwendung! Für den sicheren Umgang mit Batterien beachten Sie folgende Sicherheitshinweise: Werfen Sie Batterien nicht ins Feuer. ► Schließen Sie Batterien nicht kurz. ► Versuchen Sie nicht Batterien wieder aufzuladen. ► Batterien niemals öff nen, löten oder schweißen. Es besteht ► Explosions- und Verletzungsgefahr. Überprüfen Sie r egelmäßig die Batterien. Ausgetretene ► Batteriesäure kann dauerhafte Schäden am Gerät verursachen. Im Umgang mit beschädigten oder ausgelaufenen Batterien besondere Vorsicht walten lassen. Verätzungsgefahr! Schutz- handschuhe tragen. Batterien für Kinder unzugänglich aufbewahren. ► Bei Verschlucken umgehend einen Arzt aufsuchen. Entnehmen Sie die Batterien, wenn Sie das Gerät längere Zeit ► nicht benutzen. Grundlegende Sicherheitshinweise Beachten Sie für einen sicheren Umgang mit dem Gerät die folgenden Sicherheitshinweise: Kontrollieren Sie das Gerät vor der Verwendung auf äußere ■ sichtbare Schäden. Nehmen Sie ein beschädigtes oder herunter- gefallenes Ger ät nicht in Betrieb. Bei Beschädigung der Kabel oder Anschlüsse lassen Sie diese von ■ autorisiertem Fachpersonal oder dem Kundenservice austauschen.51 KH 2190

Sicherheit Personen, die aufgrund ihrer körperlichen, geistigen oder motori- ■ schen Fähigkeiten nicht in der Lage sind das Gerät sicher zu bedie- nen, dür fen das Gerät nur unter Aufsicht oder Anweisung durch eine verantwortliche Person benutzen. Gestatten Sie Kindern die Benutzung des Gerätes nur unter Aufsicht. ■ Lassen Sie Reparaturen am Gerät nur von autorisierten Fachbetrie- ■ ben oder dem Kundenservice durchführen. Durch unsachgemäße

eparaturen können Gefahren für den Benutzer entstehen. Zudem erlischt der Garantieanspruch. Eine Reparatur des Gerätes während der Garantiezeit darf nur ■ von einem vom Hersteller autorisierten Kundendienst vorgenom- men w erden, sonst besteht bei nachfolgenden Schäden kein Garantieanspruch mehr. Defekte Bauteile dürfen nur gegen Original-Ersatzteile ausge- ■ tauscht werden. Nur bei diesen Teilen ist gewährleistet, dass sie die Sicherheitsanfor derungen erfüllen werden. Schützen Sie das Gerät vor Feuchtigkeit und dem Eindringen von ■ Flüssigkeiten. Tauchen Sie das Gerät niemals unter Wasser, stellen Sie das Ger ät nicht in der Nähe von Wasser auf und stellen Sie keine mit Flüssigkeit gefüllten Gegenstände (z. B. Vasen) auf das Gerät. Stellen Sie keine Gegenstände auf das Gerät. ■ Das Gerät nicht in der Nähe von off enen Flammen (z. B. Kerzen) ■ betreiben.

ermeiden Sie direkte Sonneneinstrahlung. ■ Die Zuleitung immer am Anschlussstecker aus der Steckdose ■ ziehen, nicht am Anschlusskabel. Ziehen Sie bei auf tretenden Störungen und bei Gewitter den ■ Netzstecker aus der Steckdose.52 KH 2190

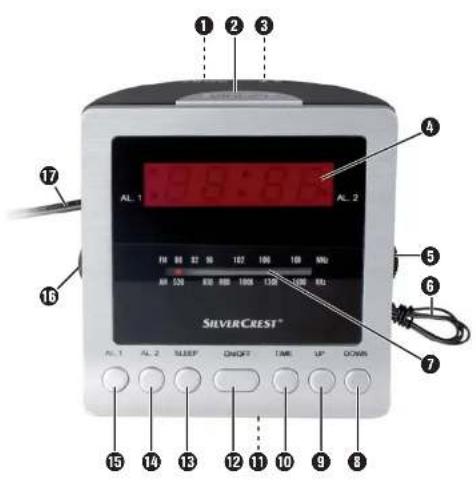

FM/AM-Schalter: Auswahl des Frequenzbandes

TUNING-Regler: Senderauswahl

DOWN-Taste: Einstellungen abwärts

UP-Taste: Einstellungen aufwärts

TIME-Taste: Uhrzeit einstellen

ON/OFF-Taste: Gerät ein-/ausschalten

SLEEP-Taste: Automatisches Abschalten einstellen

AL.2-Taste: Alarmzeit 2 einstellen

AL.1-Taste: Alarmzeit 1 einstellen

VOLUME-Regler: Lautstärkeregelung/Alarmton wählen

Aufstellen und Anschließen Aufstellen und Anschließen Lieferumfang und Transportinspektion Das Gerät wird standardmäßig mit folgenden Komponenten geliefert: Radiowecker ● Bedienungsanleitung ● Entnehmen Sie das Gerät und die Bedienungsanleitung aus dem

arton und entfernen sie sämtliches Verpackungsmaterial. HINWEIS Prüfen Sie die Lieferung auf Vollständigkeit und auf sichtbare ► Schäden. Bei einer un vollständigen Lieferung oder Schäden infolge ► mangelhafter Verpackung oder durch Transport wenden Sie sich an die Service-Hotline (siehe Kapitel Service). Anforderungen an den Aufstellort Für einen sicheren und fehlerfreien Betrieb des Gerätes muss der Aufstellort folgende Voraussetzungen erfüllen: Stellen Sie das Gerät auf eine feste, fl ache und waagerechte ■ Unterlage. Stellen Sie das Ger ät so auf, dass vorhandene Lüftungsöff nungen ■ nicht verdeckt werden. Stellen Sie das Ger ät nicht in einer heißen, nassen oder sehr feuch- ■ ten Umgebung oder in der Nähe von brennbarem Material auf.54 KH 2190

Aufstellen und Anschließen Die Oberfl ächen von Möbeln enthalten möglicherweise Bestand- ■ teile, die die Gummifüße des Gerätes angreifen und aufweichen können. Legen Sie gegebenenfalls eine Unterlage unter die Gummi- füße des Gerätes. Die Steckdose muss leicht zugänglich sein, so dass der Netz- ■ stecker notfalls leicht abgezogen werden kann. Elektrischer Anschluss Vergleichen Sie vor dem Anschließen des Gerätes die ■ Anschlussdaten (Spannung und Frequenz) auf dem Typenschild mit denen Ihres Elektronetzes. Diese Daten müssen übereinstim- men, damit keine Schäden am Gerät auftreten. Vergewissern Sie sich, dass das Anschlusskabel des Gerätes ■ unbeschädigt ist und nicht über heiße Flächen und/oder scharfe

anten verlegt wird. Achten Sie darauf, dass das Anschlusskabel nicht straff gespannt ■ oder geknickt wird. Lassen Sie das Anschlussk abel nicht über Ecken hängen (Stolper- ■ fallen). Batterie einlegen Durch Einlegen einer 9V-Blockbatterie (Typ 6LR61/6F22) vermei- den Sie, dass bei einem möglichen Netzausfall die programmierte Uhrzeit und Weckzeit verloren gehen. Die Batterie bewirkt, dass die interne Uhr auch während des Netzausfalls weiterläuft. Bei Wiedereinschalten des Netzstroms erscheint auf dem Display

automatisch die korrekte Zeit. HINWEIS Display, Radio und Wecker funktionieren im Notbetrieb nicht. ►55 KH 2190

Bedienung und Betrieb Öff nen Sie die Abdeckung des Batteriefachs auf der Geräte-unterseite. Legen Sie eine 9V Blockbatterie (nicht im Lieferumfang enthalten) in das Batteriefach ein. Achten Sie dabei auf die richtige Polarität.Schließen Sie das Batteriefach , indem Sie die Abdeckung aufsetzen und einrasten lassen. Stromversorgung herstellen Stecken Sie den Netzstecker in eine Steckdose. Auf dem Display

wird die Uhrzeit (0:00 Uhr) angezeigt. UKW-Wurfantenne Wickeln Sie die Wurfantenne für den UKW-Empfang ganz ab. Bedienung und Betrieb In diesem Kapitel erhalten Sie wichtige Hinweise zur Bedienung und Betrieb des Gerätes. Uhrzeit einstellen Drücken und halten Sie die TIME-Taste

Drücken oder halten Sie die UP-Taste bzw. DOWN-Taste

um die Uhrzeit einzustellen.Lassen Sie die TIME-Taste los, sobald die richtige Uhrzeit im Display dargestellt wird. Die eingestellte Uhrzeit wird automa-tisch übernommen, sobald die TIME-Taste gelöst wird.56 KH 2190

Bedienung und Betrieb HINWEIS Die Uhrzeit wird auf 0:00 Uhr zurückgesetzt, wenn das Gerät ► von der Stromversorgung getrennt wird und keine Batterie eingelegt ist. Radiobetrieb Drücken Sie die ON/OFF-Taste

zum Einschalten des Gerätes. Stellen Sie mit dem VOLUME-Regler

die gewünschte Lautstärke ein. Stellen Sie mit dem FM/AM-Schalter

das gewünschte Frequenzband ein. Stellen Sie mit dem TUNING-Regler

den gewünschten Sender ein. HINWEIS Die technischen Gegebenheiten des Gerätes ermöglichen ► einen einstellbaren Frequenzbereich außerhalb des zulässi- gen Ber eiches von UKW (FM) 87,5–108 MHz bzw. MW (AM) 526,5–1606,5 kHz. In verschiedenen Ländern können abweichende nationale Regelungen zu den zugewiesenen Rundfunkfrequenzbereichen bestehen. Beachten Sie, dass Sie die außerhalb des zugewiesenen Rundfunkfrequenzbereiches empfangenen Informationen nicht verwerten, an Dritte weiter- leiten oder zweckentfremdet missbräuchlich verwenden dürfen.57 KH 2190

Bedienung und Betrieb Weckzeiten programmieren Beim Programmieren der Weckzeiten können Sie wählen, ob zur programmierten Zeit ein Alarmton erklingen soll oder ob das Radio angehen soll. Es können zwei unterschiedliche Weckzeiten (Alarm 1/Alarm 2) programmiert werden. Drücken und halten Sie die AL.1-Taste

Drücken oder halten Sie die UP-Taste

um die Weckzeit einzustellen. Lassen Sie die AL.1-Taste

los, sobald die gewünschte Weckzeit im Display

dargestellt wird. Die eingestellte Weckzeit wird automatisch übernommen, sobald die AL.1-Taste

gelöst wird. HINWEIS Möchten Sie die programmierte Weckzeit überprüfen, drücken ► Sie die AL.1-Taste

. Die programmierte Weckzeit wird im Display

angezeigt. Lassen Sie die AL.1- Taste

los, um zur Zeitanzeige zurück- zukehren. Weckfunktion einschalten Stellen Sie den OFF AL1/2 AL2 AL1-Schalter in die gewünschte Stellung. Die Weckfunktion ist nun eingeschaltet. Zur Kontrolle erscheint im Display

links bzw. rechts ein Punkt.58 KH 2190

Bedienung und Betrieb Mit Radio wecken Wenn Sie mit dem Radio geweckt werden möchten, nehmen Sie zusätzlich zum Programmieren der Weckzeit folgende Einstellungen vor: Drücken Sie die ON/OFF-Taste

zum Einschalten des Gerätes. Stellen Sie mit dem FM/AM-Schalter

das gewünschte Frequenzband ein. Stellen Sie mit dem TUNING-Regler

den gewünschten Sender ein. Stellen Sie mit dem VOLUME-Regler

eine Lautstärke ein, von der Sie geweckt werden wollen. Stellen Sie den OFF AL1/2 AL2 AL1-Schalter in die gewünschte Stellung. Die entsprechenden Alarmanzeigen leuchten im Display

auf. Drücken Sie die ON/OFF-Taste

zum Ausschalten des Gerätes. Mit Alarmton wecken Drehen Sie den VOLUME-Regler

in Richtung OFF/BUZZ, bis Sie ein Klicken hören. Stellen Sie den OFF AL1/2 AL2 AL1-Schalter in die gewünschte Stellung. Die entsprechenden Alarmanzeigen leuchten im Display

Bedienung und Betrieb Alarm abschalten Drücken Sie während der Alarm ertönt die ON/OFF-Taste

, um den Alarm für 24 Stunden abzuschalten. Weckfunktion ausschalten Stellen Sie den OFF AL1/2 AL2 AL1-Schalter in die Stellung OFF. Die Alarmanzeigen erlöschen im Display

Schlummerfunktion („SNOOZE“-Funktion) Drücken Sie während der Alarm ertönt die SNOOZE-Taste

, um den Alarm vorübergehend auszuschalten. Nach 7 Minuten ertönt der Alarm erneut. Automatisches Abschalten (SLEEP-Funktion) Mit der Sleep-Funktion stellt sich das Gerät nach einer von Ihnen eingestellten Zeit zwischen 1 und 59 Minuten aus. Drücken Sie die ON/OFF-Taste

zum Einschalten des Gerätes. Drücken und halten Sie die SLEEP-Taste

. Die Zeit läuft von 59 Minuten an rückwärts. Drücken oder halten Sie die UP-Taste

um die Abschaltzeit schneller einzustellen. Lassen Sie die SLEEP-Taste

los, sobald die gewünschte Abschaltzeit im Display

angezeigt wird.60 KH 2190

Reinigung/Fehlerbehebung Reinigung GEFAHR Lebensgefahr durch elektrischen Strom! Ziehen Sie den Netzsteck er aus der Steckdose, bevor Sie mit ► der Reinigung beginnen.

einigen Sie die Oberfl ächen des Gerätes mit einem weichen, ■ trockenen Tuch. Fehlerbehebung In diesem Kapitel erhalten Sie wichtige Hinweise zur Störungslo- kalisierung und Störungsbehebung. Beachten Sie die Hinweise um Gefahren und Beschädigungen zu vermeiden. Fehlerursachen und -behebung Die nachfolgende Tabelle hilft bei der Lokalisierung und Behebung kleinerer Störungen: Fehler Mögliche Ursache Behebung Gerät lässt sich nicht einschalten. Der Netzstecker ist nicht eingesteckt. Stecken Sie den Netzste- cker in die Steckdose. Steckdose liefert keine Spannung. Überprüfen Sie die Haus- sicherungen. Kein Ton Die Lautstärke steht auf Minimum. Erhöhen Sie die Lautstärke mit dem VOLUME-Regler

Lagerung Fehler Mögliche Ursache Behebung Störgeräusche beim Radio- empfang Der Sender ist nicht richtig eingestellt. Stellen Sie den Sender mit dem TUNING-Regler

richtig ein. Der Empfang ist zu schwach. Versuchen Sie durch Bewe- gen der Wurfantenne

den Empfang zu verbessern. HINWEIS Wenn Sie mit den vorstehend genannten Schritten das Problem ► nicht lösen können, wenden Sie sich bitte an den Kundendienst. Lagerung Sollten Sie das Gerät längere Zeit nicht benutzen, trennen Sie es von der Stromversorgung, entnehmen Sie die Batterie und lagern Sie es an einem sauberen, trockenen Ort ohne direkte Sonnenein- strahlung.62 KH 2190

Entsorgung/Anhang Entsorgung Gerät entsorgen Werfen Sie das Gerät keinesfalls in den normalen Hausmüll. Dieses Produkt unterliegt der europäischen Richtlinie 2002/96/EC. Entsorgen Sie das Gerät über einen zugelassenen Entsorgungsbe- trieb oder über Ihre kommunale Entsorgungseinrichtung. Beachten Sie die aktuell geltenden Vorschriften. Setzen Sie sich im Zweifels- fall mit Ihrer Entsorgungseinrichtung in Verbindung. Batterien entsorgen Batterien dürfen nicht im Hausmüll entsorgt werden. Jeder Verbrau- cher ist gesetzlich verpfl ichtet, Batterien bei einer Sammelstelle seiner Gemeinde/seines Stadtteils oder im Handel abzugeben. Diese Verpfl ichtung dient dazu, dass Batterien einer umwelt- schonenden Entsorgung zugeführt werden können. Geben Sie Batterien nur im entladenen Zustand zurück. Anhang Hinweise zur EC-Konformitätserklärung Dieses Gerät entspricht hinsichtlich Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der europäischen Richtlinie für elektromagnetische Verträglichkeit 2004/108/EC, der Niederspannungsrichtlinie 2006/95/EC sowie der Ökodesign-Richtlinie 2009/125/EC (Verordnung 1275/2008 Anhang II, Nr.1). Die vollständige Original-Konformitätserklärung ist beim Importeur erhältlich.63 KH 2190

Anhang Technische Daten Betriebsspannung 220-240 V / 50 Hz Batterien für Gangreserve 1 x 9 V Blockbatterie Typ 6LR61/6F22 (nicht im Lieferumfang enthalten) Leistungsaufnahme Betrieb 5 W Standby ca. 1,5 W Max. Ausgangsleistung Lautsprecher 250 mW Frequenz FM (UKW) 87,5 - 108 MHz Frequenz AM (MW) 526,5 - 1606,5 kHz Betriebstemperatur +5 - +40 °C Feuchtigkeit (keine Kondensation)

Abmessungen (H x B x T) 12,9 x 12 x 9 cm Gewicht ca. 440 g Schutzklasse II64 KH 2190

Anhang Garantie Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Das Gerät wurde sorgfältig produziert und vor Anlieferung gewis- senhaft geprüft. Bitte bewahren Sie den Kassenbon als Nachweis für den Kauf auf. Bitte setzen Sie sich im Garantiefall mit Ihrer Servicestelle telefo- nisch in Verbindung. Nur so kann eine kostenlose Einsendung Ihrer Ware gewährleistet werden. HINWEIS Die Garantieleistung gilt nur für Material- oder Fabrikations- ► fehler, nicht aber für Transportschäden, Verschleißteile oder für Beschädigungen an z erbrechlichen Teilen, z. B. Schalter oder Akkus. Das Produkt ist lediglich für den privaten und nicht für den gewerb- lichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemä- ßer Behandlung, Gewaltanwendung und bei Eingriff en, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie. Ihre gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt. Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden, spätestens aber zwei Tage nach Kaufdatum. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpfl ichtig.65 KH 2190
