BEDIENUNGSANLEITUNG DAB 102 DUAL

DAB+ CD-/MP3-Mikrosystem DAB 102

Bedienungsanleitung

Das Vorwort

These Bedienungsanleitung hilft Ihnen beim

bestimmungsgemäßen und
- sicheren

Gebrauch Ihres Radios, im folgenden Anlage oder Gerät genannt.

Die Zielgruppe dieser Bedienungsanleitung

Die Bedienungsanleitung richtet sich an jeder Person, die das Gerät

aufstellt,
- bedient,
reinigt
oder entsorgt.

Alle Marken- und Produktnamen sind Warenzeichen oder eingetragene Warenzeichen der jeweiligen Hersteller.

Die Gestaltungsmerkmale dieser Bedienungsanleitung

Verschiedene Elemente der Bedienungsanleitung sind mit festgelegten Gestaltungsmerkmalen versehen. So können sie leicht feststellen, ob es sich um

normalen Text,

• Aufzahlungen oder

Handlungsschritte

handelt.

Inhaltsverzeichnis

Sicherheit und Aufstellen des Geräts 4
Sicherheit 4
Umgang mit Batterien 5
Aufstellen des Geräts 6
Die Beschreibung des Geräts 8
Der Lieferumfang 8
Die besonderen Eigenschaften des Geräts 8
Bedienelemente 9
DieFernbedienung 11
Wie Sie das Gerät zum BetriebVBoreiten 12
Wie Sie die Komponenten verbinden 12
Wie Sie die Laufsprecher anschließen 13
Wie Sie die Antenne anschließen 13
Wie Sie das Netzkabel anschließen 14
Wie Sie einen Kopfhörer benutzen 14
Wie Sie die Batterie der Fernbedienung einlagen 15
Wie Sie eine externe Tongelle anschließen 15
Wie Sie allgemeine Geräte-Funktionen bedieren. 16
Wie Sie das Gerät einschalten
Wie Sie aus STANDBY einschalten.
Wie Sie die Lautstärke einstehen 16
Wie Sie die Quelle einstellen 16
Wie Sie die Soundeffekte einstellen 17
Wie Sie Datum, Uhrzeit einstellen 17
Verwendung der Fernbedienung 17
Wie Sie das Gerät in STANDBY schalten 17
Wie Sie das Radio bedieren 18
Wie Sie den Radiobetrieb einschalten 18
Wasist DAB. 18
Wie Sie einen Suchlauf bei DAB durchführten 19

Wie Sie DAB-Sender speichern. 19
Manuelle Senderwahl/Tuning bei DAB. 20
Wie Sie einen UKW/FM-Sender einstellen 20
Wie Sie UKW-Sender speichern 21
Wie Sie den CD-Player bedieren 22
Allgemeine Hinweise zu CDs/MP3-CDs 22
Welche Discs Sie verwenden konnen. 23
Wie Sie Discs handhaben 23
Wie Sie Discs einlagen 24
Wie Sie Discs entnehmer 24
Wie Sie eine Disc wiedergeben 25
Titel einstellen 25
Wie Sie die Wiederholen-Funktion nutzen. 26
Wie Sie den Zufallsgenerator nutzen.....Fehler! Textmarke nicht definiert.
Wie Sie die Programmier-Funktion nutzen 27
Wie Sie das Gerät reinigen. 29
Wie Sie die DAB-Displayanzeige einstellen. 30
Wie Sie das Gerät auf Werkseinstellung zusücksetzen ...30
Wie Sie das Menu konfigurieren. 31
Wie Sie Fehler beseitigen 32
Probleme mit der CD-Wiedergabe. 32
Probleme mit dem Gerät 32
Probleme mit dem Radio 33
Technische Daten 34
Richtlinien und Normen 34
Wie Sie den Hersteller erreichen 35
Entsorgungshinweise 35
Wie Sie das Gerät entsorgen 35
we Ssukw-Sender speichern 21

Sicherheit und Aufstellen des Geräts

Lesen Sieitte alle Sicherheitshinweise sorgfaltig durch und bewahren Sie diese fur spate Fragen auf. Befolgen Sie immer alle Warnungen und Hinweise in dieser Bedienungsanleitung und auf der Rückseite des Gerats.

Sicherheit

Vorsicht!

• Das Gerätarf nur an eine Netzspannung von 230 V~, 50 Hz angeschlüssen werden. Versuchen Sie niemals, das Gerät mit einer anderen Spannung zu betreiben.
• Der Netzsteckerarf derst angeschlssen werden, nachdem die Installation vorschrifsmäßig beendet ist.
• Wenn der Netzstecker des Geräts defekt ist bzw. wenn das Gerät sonstige Schäden aufweist, damit es nicht in Betrieb genommen werden.
• Beim Abziehen des Netzkabels von der Steckdose am Netzsteckerziehen - nicht am Kabel.

• Um Feuergefahr und die Gefahr eines elektrischen Schlages zu vermeiden, setzen Sie das Gerät weder Regen noch sonstiger Feuchtigkeit aus.

• Nehmen Sie das Gerät nicht in der Höhe von Badewannen, Swimmingpools oder spritzendem Wasser in Betrieb.

• Stellen Sie keine Behälter mit Flüssigkeit, z.B. Blumenvasen, auf das Gerät. Diese konnten umfallen, und die auslaufende Flüssigkeit kann zu erheblicher Beschädigung bzw. zum Risiko eines elektrischen Schlages führen.
• Sollten Fremdkörper oder Flüssigkeit in das Gerät gelangen, ziehen Sie sofort den Netzstecker aus der Steckdose. Lassen Sie das Gerät von qualifiziertem Fachpersonal überprüfen, bevor Sie es wieder in Betriebephenmen. Andernfalls besteht die Gefahr eines elektrischen Schlags.
• Offnen sie nicht das Gehäuse. Andernfalls besteht die Gefahr eines elektrischen Schlags.
• Versuchen Sie niemals ein defektes Gerät selbst zu reparieren. Wenden Sie sich immer an eine unserer Kundendienststellen.
• Offnen Sie das Gerät auf keinen Fall - diesarf nur der Fachmann.
• Fremdkörper, z.B. Nadeln, Münzen, etc., dürfen nicht in das Innere des Gerätes fallen.

• Die Anschlusskontakte auf der Geräterückseite nicht mit metallischen Gegenständen oder den Fingern berühren. Die Folge können Kurzschlüsse sein.

• Es)durfenkeineoffenBrandquellen,wiez.B.brennendeKerzenaufdasGeratgestelltwerden.

• Lassen Sie Kinder niemals unbeaufsichtigt these Gerät benutzen.
• Überlassen Sie Wartungsarbeiten stets qualifiziertem Fachpersonal. Andernfalls gefährden Sie sich und andere.
• Das Gerät bleibt auch in ausgeschaltetem Zustand Standby mit dem Stromnetz verbunden. Ziehen Sie den Netzstecker aus der Steckdose oder schalten Sie das Gerät mit dem Netzschalter aus, falls Sie das Gerät über einen längeren Zeitraum nicht benutzen.
• Hörren Sie Musik nicht mit großer Lautstärke. Dies kann zu bleibenden Gehörschäden führen.

Dieses Gerät wurde als Laser-Gerät der Klasse 1 (CLASS 1 LASER) eingestuft. Der entsprachende Aufkleber (CLASS 1 LASER PRODUCT) befindet sich auf der Rückseite des Geräts.

Umgang mit Batterien

• Achten Sie darauf, dass Batterien nicht in die Hande von Kindern gelangen. Kinder konnten Batterien in den Mundnehmen und verschlucken. Dies kann zu ernsthaften Gesundheitsschäden führen. In thisem Fall sofort einen Arzt aufsuchen!
• Normale Batterien dürfen nicht geladen, erhitzt oder ins offene Feuer geworfen werden (Explosionsgefahr!).
• Tauschen Sie schwächer werdenende Batterien rechtzeitig aus.
• Tauschen Sie immer alle Batterien gleichzeitig aus und verwenden Sie Batterien des gleichen Typs.
• Auslaufende Batterien können Beschädigungen am Gerät verursachen. Wenn Sie das Gerät längerere Zeit nicht benutzen,ephmen Sie die Batterien aus dem Batteriefach.
• Wiederaufladbare Batterien bzw. Akkus haben eine begrenzte Anzahl von Ladezyklen. Wenn Sie feststellen, dass die Spieldauer abnimmt, sollen den einen neuen Akkublock einlagen.

Vorsicht!
- Ausgelaufene oder beschädigte Batterien konnen bei Berührung mit der Haut Veratzungen verursachen. Benutzen Sie in thisum Fall geeignete Schutzhand-schuhe. Reinigen Sie das Batteriefach mit einem trockenen Tuch.
- Normale Batterien dürfen nicht geladen, erhitzt oder ins offene Feuer geworfen werden (Explosionsgefahr!).
- Batterieanschluss des Akkus nicht kurzschlieben! Dies führt zur Zerstörung des Akkus.

Wichtiger Hinweis zur Entsorgung:

Batterien können Giftstoffe enthalten, die die Gesundheit und die Umwelt schädigen.

• Entsorgen Sie die Batterien deshalb unbedingt entsprechend der geltenden gesetzlichen Bestimmungen. Werfen Sie die Batterien niemals in den normalen Hausmull.

These Zeichen find on the schadstoffhaltigen Batterien:

Pb = Batterie enthalt Blei

Cd = Batterie enthalt Cadmium

Hg = Batterie enthalt Quecksilber

Aufstellen des Geräts

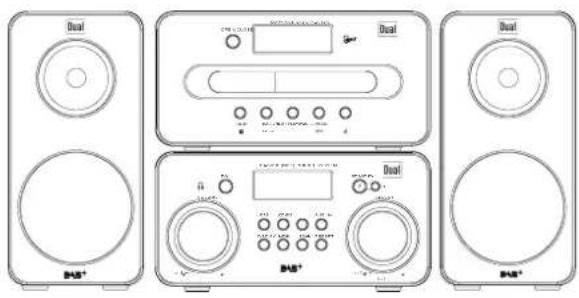

• Stellen Sie das Radio-CD-Bedienteil wie dargestellt auf die schwerere Verständkereinheit.
• Stellen Sie das Gerät auf einen festen, sicheren und horizontalen Untergrund. Sorgen Sie für gute Belüfung.
• Stellen Sie das Gerät nicht auf weiche Oberflächen wie Teppiche, Decken oder in der Höhe von Gardinen und Wandbehängen auf. Die Luftungsöffnungen konnten verdeckt werden. Die notwenige Luftzirkulation kann dadurch unterbrochen werden. Dies konnte möglicherweise zu einem Gerätebrand führen.
• Das Gerätarf nicht durch Gardinen, Decken oder Zeitungen verdeckt werden
• Stellen Sie das Gerät nicht in der Höhe von Wärmequellen wie Heizkörpern auf. Vermeiden Sie direkte Sonneneinzahlungen und Orte mit außergewöhnlich viel Staub.

• Der StandortarfndichtinRäumenmithoher Luftfeuchigkeit,z.B.KücheoderSauna,gewählt werden,daNiederschlagevonKondenswasserzur BeschadigungdesGeratesfuhrenkonnen.DasGerat istfur dieVerwendungin trockenerUmgebungund ingemäßigtemKlimavorgesehenunddarifnichtTropfoderSpritzwasserausgesetzterwen.

• Sie dürfen das Gerät nur in waagerechter Position betreiben.

• Stellen Sie keine schweren Gegenstände auf das Gerät.
• Wenn Sie das Gerät von einer kalten in eine warme Umgebung bringen, kann sich im Inneren des Geräts Feuchtigkeit niederschlagen. Warten Sie in thism Fall etwa drei Stunden, bevor Sie es in Betrieb halten.
• Verlegen Sie das Netzkabel so, dass niemand darüber stolpern kann.
• Das Gerät nur an einer geerdeten Netzsteckdose anschließen! Die Steckdose sollte möglichst nah am Gerät sein.
• Zur Netzverbindung Netzstecker vollständig in die Steckdose stecken.
• Verwenden Sie einen geeigneten, leicht zugänglichen Netzanschluss und vermeiden Sie die Verwendung von Mehrfachsteckdosen!
• Netzstecker nicht mit nassen Händen anfassen, Gefahr eines elektrischen Schlages!

• Bei Störungen oder Rauch- und Geruchsbildung aus dem Gehäuse(sofort Netzstecker aus der Steckdoseziehen!

• Ziehen Sie vor Ausbruch eines Gewitters den Netzstecker.

• Wenn das Gerät längerere Zeit nicht benutzt wird, z.B. vor Antritt einer längereren Reise,ziehen Sie den Netzstecker oder schalten Sie das Gerät mit dem Netzschalter aus.
• Zu hohe Lautstärke, besonderss bei Kopfhörern, kann zu Gehörschäden führen.
• Das Gerät nicht in der Höhe von Geräten aufstellen, die starke Magnetfelder erzeugen (z.B. Motoren, Laufsprecher, Transformatoren).
  Fernbedienung:
• Wenn das Gerät längerere Zeit nicht betrieben wird, entnahme den Sie alle Batterien, da diese auslaufen und Gerät beschädigten können.

Die Beschreibung des Geräts Der Lieferumfang

Bitte stellen Sie sicher, dass alle nachfolgend aufgeführten Zubehörteile vorhanden sind:

• DAB-Mikrosystem bestehend aus CD-Einheit mit Verständereinheit,
• 2 Lautsprecher,
  Fernbedienung,
• 2 Systemverbindungskabel,
  DAB/UKW-Wurfantenne,
• these Bedienungsanleitung.

Die besonderen Eigenschaften des Geräts

Die Stereoanlage besteht aus einer CD-Einheit sowie einer Verständereinheit mit Lautsprecher.

• Mit diesen Gerät können Sie: CDs, CD-R/RWs und MP3-CDs abspielen. Selfstgebrannte CDs müssen „finalisiert" sein. Beachten Sie dazu die Hinweise im Handbuch Ihres CD-Recorders.

• Der CD-Player kann einzelne Titel oder eineGPCDautomatisch wiederholen.

• Der CD-Player kann bis zu 20 Titel einer CD bzw. MP3-CD in einer programmierbaren Reihenfolge oder mit der Zufall-Funktion abspielen.

• Mit dem digitalen DAB/DAB+ Radio steht ein neuen digitales Format zur Verfügung, durch welches man kristallklaren Sound in CD-Qualität horen kann.
  Das Radio empfängt auf den Frenzen UKW 87,5-108 MHz (analog) und DAB 174-240 MHz (digital).
• Sie können das Gerät mit den Tasten am Gerät sowie bequem mit der Fernbedienung bedieren.

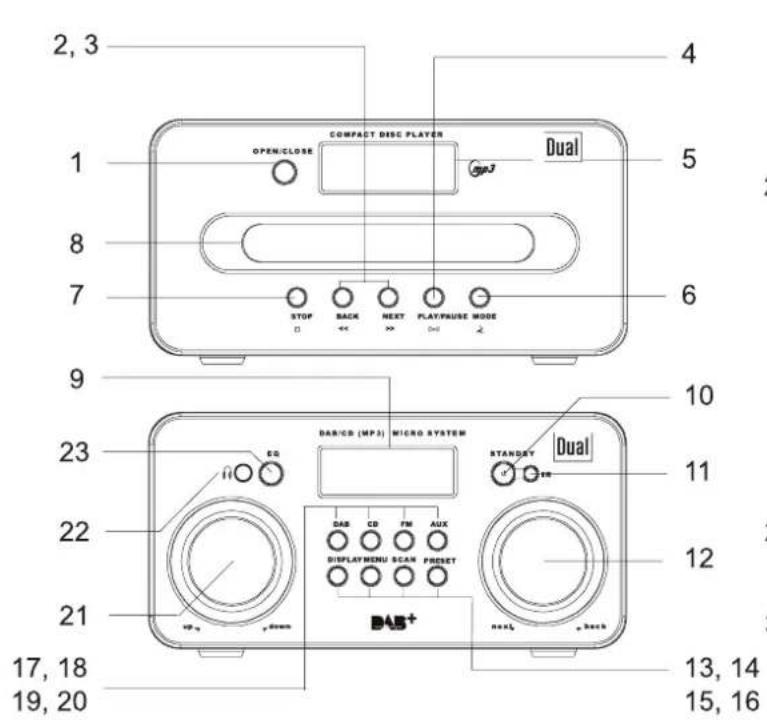

Bedienelemente

Die Beschreibung des Geräts

1	OPEN/CLOSE	CD-Fach öffnen, schreiben
2	BACK	CD-Titelwahl, Suchlauf rückwärts
3	NEXT	CD-Titelwahl, Suchlauf vorwärts
4	PLAY/PAUSE	CD: Wiedergabe starten, Pause
5		Display für CD-Info
6	MODE	Programmierte Wiedergabe CD, Wiederholfunktion
7	STOP	CD-Wiedergabe stoppen
8		CD Fach
9		Display für DAB/FM/Uhrzeit
10	STANDBY	Ein-/Ausschalten, STANDBY
11	IR	Infrarot-Fernbedienungsempfänger
12	TUNE/SELECT	Drehregler zur Frenzeinstellung, Wahl im Bedienmenü; Bestätigen durch Drücken
13	DISPLAY	Einblenden Displayinformationen
14	MENU	Bedienmenü
15	SCAN	Taste für Auto-Tune-Funktion, Automatische Sendereinstellung
16	PRESET	Wahl voreingestellter Sender
17	DAB	Quelle: Digitalradio DAB

18	CD	Quelle: CD
19	FM	Quelle: UKW-Radio
20	AUX	Quelle: externer Anschluss
21	VOLUME	Lautstärkeregler im Uhrzeigersinn: lauter, gegen den Uhrzeigersinn: leiser
22	PHONES	Kopfhöreranschluss 3,5 mm Klinkenstecker
23	EQ	Equalizer-Klangfunktionen Classic, Rock, Pop, Flat (Aus)

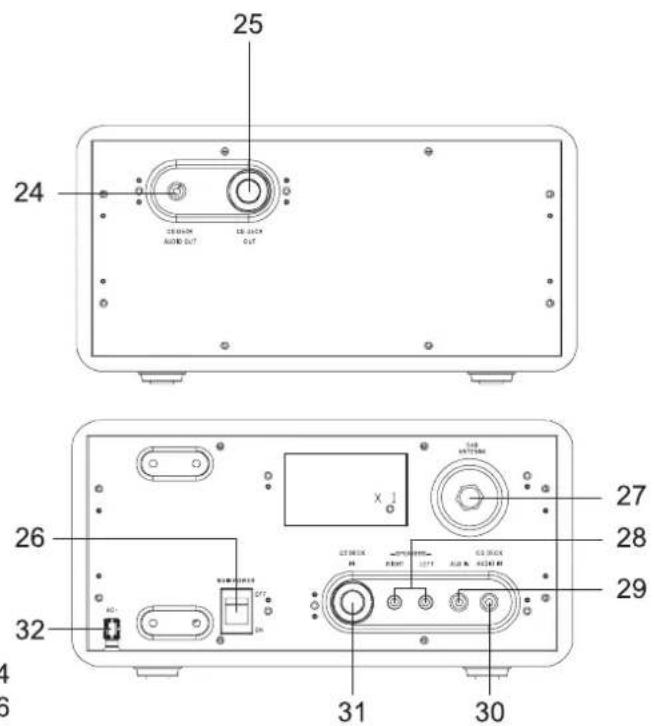

24	CD DECK AUDIO OUT	Buchse Systemanschluss mit Verträ-kerbuchse 30, CD DECK AUDIO IN
25	CD DECK OUT	Buchse Systemanschluss mit Verträ-kerbuchse 31, CD DECK IN
26	MAIN POWER	Netzschalter
27	DAB ANTENNA	Antennenanschluss, 75 Ohm
28	SPEAKERS	Lautsprecheranschluss, 3,5 mm Klink
29	AUX IN	Anschlussbuchse externes Gerät
30	CD DECK AUDIO IN	Buchse Systemanschluss mit Bedien-teilbuchse 24, CD DECK AUDIO OUT
31	CD DECK IN	Buchse Systemanschluss mit Bedien-teilbuchse 25, CD DECK OUT
32	AC~	Netzanschlusskabel

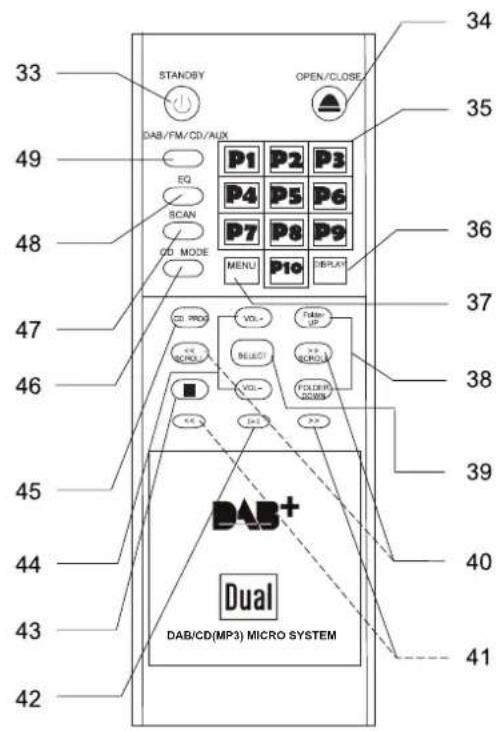

Die Fernbedienung

33	STANDBY	Einschalten, Ausschalten STANDBY
34	OPEN/CLOSE	CD-Fach öffnen, schlieben
35	PRESET	gespeicherte Radio-Sender
36	DISPLAY	Display Informationen
37	MENU	Bedienmenü
38	FOLDER	UP/DOWN: MP3-CD Albumwahl
39	SELECT	Wahl von Sendern, Auswahl im Bedienmen
40	SCROLL	«,»: Navigationstasten
41	«,»	CD-Titelwahl, Suchlauf rückwärts, vorwärts
42	II	PLAY, PAUSE: Start, Unterbrechung der Wiedergabe
43	■	CD-Wiedergabe stoppen
44	Volume +/-	Lautstärke lauter/leiser
45	CD PROG	Programmierte Wiedergabe CD,
46	CD MODE	Wiederholfunktion
47	SCAN	Taste für Auto-Tune-Funktion, Automati-sche Sendereinstellung
48	EQ	Equalizer-Klangfunktionen
49	DAB/FM/CD/AUX	Wahl der Quelle

Wie Sie das Gerät zum Betrieb vorbereiten

Sie können das Gerät an das normale Stromnetz (230 V ~ / 50 Hz) anschließen.

Die beim Betrieb entstehende Wärme muss durch ausreichende Luftzirkulation abgeführt werden. Deshalb damit das Gerät nicht abgedeckt oder in einem geschlossenen Schrank untergebracht werden. Sorgen Sie für einen Freiraum von mindestens 10 cm um das Gerät.

Hinweis:

Wenn das Gerät an die Netzspannung angeschlossen und mit dem Netzschalter 26 eingeschaltet ist, sind aufgrund der Standby-Funktion Teile des Gerätes in Betrieb. Um das Gerät ganz auszuschalten, muss der Netzschalter 26 auf OFF stehen oder der Netzstecker gezogen werden.

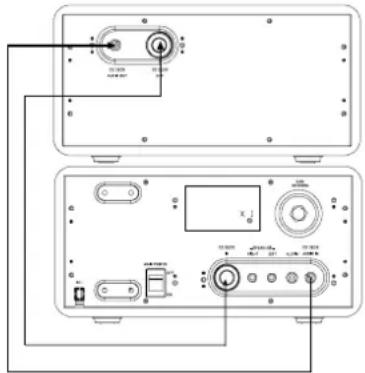

Wie Sie die Komponenten verbinden

Hinweis:

Nur die mitgelieferten Systemkabel verwenden!

Zum Anschluss Gerätausschalten und Netzstecker aus der Steckdoseziehen!

Verbinden Sie die Buchse CD DECK AUDIO IN mit der Buchse CD DECK AUDIO OUT. Verwenden Sie das System-Verbindungskabel mit den 3,5 mm Klinkensteckern.
Verbinden Sie die Buchse CD DECK IN mit der Buchse CD DECK OUT. Verwenden Sie das System-Verbindungskabel mit den 9Pin-Steckern. Achten Sie auf korrekte Orientierung der Stecker und stecken Sie diese vorsichtig in die Buchsen.

Wie Sie die Laufsprecher anschließen

Hinweis:

Nur die mitgelieferten Laatsprecher anschlieben!
Zum Laatsprecheranschluss Gerät ausschalten und Netzstecker aus der Steckdoseziehen!

Steen Sie die Kabel der Lautsprecher in die Anschlussbuchsen SPEAKER 28. Die linke Lautsprecher-box ist mit der Anschlussklemme LEFT und die rechte Box mit der Klemme RIGHT zu verbinden.

Um die Beste Klangqualität zu erhalten, positionieren Sie die Laufsprecher möglichst so, dass diese ein gemeinschenkeliges Dreieck bilden (siehe Abbildung).

Wenn die Laatsprecher durch Vorhänge, Möbel oder ähnlichem verdeckt werden, wird die Klangqualität schlechter. Stellen Sie dazu alle Laatsprecher so auf, dass sich kein Hindernis zwischen ihrer Hörposition und den Laatsprechem befindet.

Wie Sie die Antenne anschließen

Die Anzahl und Qualität der zu empfangenden Sender hängt von den Empfangsverhältnissen am Aufstellort ab. Mit der DAB-/UKW-Wurfantenne kann ein ausgezeichneter Empfang erzielt werden. Diese Antenna muss in voller Länge auf den gunstigsten Empfang ausgerichtet werden.

Hinweis:

Wir empfehlen das Gerät an die Hausantenne anzuschreiben.

Zum Anschluss an die Hausantenne ein 75 Ohm Koaxialkabel (nicht im Lieferumfang) als Verbindung zur Antennenbuchse DAB ANTENNA 27 einstecken.

Wie Sie das Netzkabel anschließen

Schlieben Sie das Gerät an das Stromnetz (230 V ~ / 50 Hz) an.

Stecken Sie den Netzstecker in die Netzsteckdose.

Hinweis:

Ziehen Sie bei Nichtverwendung den Stecker aus der Steckdose. Ziehen Sie am Stecker und nicht am Kabel. Ziehen Sie vor Ausbruch eines Gewitters den Netzstecker. Wenn das Gerät längerere Zeit nicht benutzt wird, z.B. vor Antritt einer längeren Reise,ziehen Sie den Netzstecker.

Nach dem erstmaligen Verbinden des Gerätes mit dem Stromnetz besteht das Display „Clock not set".

Wie Sie einen Kopfhörer benutzen

Gehörschäden!

Hören Sie Musik nicht mit großer Lautstärke über Kopfhörer. Dies kann zu bleibenden Gehörschäden führen. Regeln Sie vor der Verwendung von Kopfhörern die Geräteutstärke auf minimale Lautstärke.

Wenn Sie einen Kopfhörer (nicht im Lieferumfang) anschließen, sind die Lautspricher stumm geschalte.

Verwenden Sie nur Kopfhörer mit 3,5 Millimeter Klinkenstecker.
Stecken Sie den Stecker des Kopfhörers in die Kopfhörer-Buchse 22 des Geräts.

Die Klangwiedergabe erfolgt jetzt ausschließlich über den Kopfhörer.

Wenn Sie wieder über die Lautspricher horen möchten, ziehen Sie den Stecker des Kopfhörers aus der Kopfhörer-Buchse des Geräts.

Wie Sie die Batterie der Fernbedienung einlagen

Zum Betrieb der Fernbedienung sind zwei Batterien vom Typ AAA, 1,5 V, notwendig. Soltte die Fernbedienung auf Eingaben nicht mehr reagieren, wechseln Sie diese aus. Gehen Sie dazu folgendermaßen vor:

Entfernen Sie das Batteriefach auf der Unterseite der Fernbedienung, drehen Sie dazu die Fernbedienung um.
Legen Sie zwei Batterien vom Typ AAA, 1,5 V ein.
Achten Sie beim Einlagen auf die richtige Polung.
→ Schlieben Sie das Batteriefach wieder sorgfältig.

Hinweis:

Wird die Fernbedienung längerere Zeit nicht benutzt, sollen die Batterie hersausgenommen werden. Andernfalls kann die Fernbedienung durch Auslaufen der Batterie beschädigt werden.

Bei Bedienung des Gerätes mit der Fernbedienung ist folgenden zu beachten:

Die Fernbedienung (Sender) auf den Empfänger IR 11 richten.

Es muss Sichtverbindung zwischen Sender und Empfänger gewährleistet sein.

Nimmt die Reichweite der Fernbedienung ab, sollen den Batterien gegen neue ausgewechselt werden.

Wie Sie eine externe Tonquelle anschreiben

Sie können den Ton eines externen Gerätes (z. B. TV-Gerät, Videorecorder, DVD-Player) über die Laufsprecher des Gerätes wiedergeben.

Schlieben Sie ein Audiokabel (3,5 mm Klinke) des Audioausgangs Ihr's externen Gerätes an den AUX IN - Anschluss 29 auf der Geräterücksite an.
Wahlen Sie mit der Taste 20 die Betriebsart AUX.

Wie Sie allgemeine Geräte-Funktionen bedieren Wie Sie das Gerät einschalten

Schalten Sie den Netzschalter MAIN POWER 26 auf ON. Das Gerät wird eingeschaltet. Das Display leuchtet, das Gerät befindet sich im Radiobetrieb.

In der Stellung OFF ist das Gerät ausgeschaltet und vom Stromnetz getrennt, das Display erlischt.

Wie Sie aus STANDBY einschalten

Um das Gerät einzuschalten, Taste STANDBY 10/33 drücken.

Hinweis:

Nach dem erstmaligen Einschalten ist das Gerät im DAB-Radiobetrieb. Der automatische Suchlauf startet. Drücken Sie dazu die Taste SCAN 15. Während des Suchlaus festsigt die Displayinformation den Fortschritt an sowie die Anzahl der gefundenen Digitalradio-Stationen.

17

Nach Beendigung des Sendersuchlaufs wird die ersten Station in numerischer und dann in alphabetischer Reihenfolge wiedergegeben.

Wie Sie die Lautstärke einstellen

Drücken Sie die Taste VOL +/- 44 der Fernbedienung.
Drehen Sie den Regler VOLUME 21, um die gewünschte Lautstärke einzustellen.

• Im Uhrzeigersinn drehen - lauter,

• Gegen den Uhrzeigersinn drehen - leiser.

Wie Sie die Quelle einstellen

Drucken Sie die Taste 49 der Fernbedienung bzw. einen der Funktionsschalter 17 - 20 am Gerät.

Wie Sie die Soundeffekte einstellen

Drücken Sie die Taste EQ 23 am Gerät bzw. 48 der Fernbedienung. Damit können Sie den wiedergegebenen Sound der gehörten Musikrichtung anpassen. Folgende Einstellungen sind möglich: Classic, Rock, Pop und Flat (Aus).

Drücken Sie die Taste EQ wiederholt, um durch die einzelnen Soundeffekte zu schalten. Die aktive Einstellung wird im Display angezeigt.

Wie Sie Datum, Uhrzeit einstellen

Drücken Sie die Taste MENU 14, 37 und halten Sie die Taste gedrückt.
Drehen Sie TUNE/SELECT 12, um Uhrzeit und Datum einzustellen.
Drucken Sie TUNE/SELECT 12 zum Bestätigten.

Verwendung der Fernbedienung

Die Fernbedienung (Sender) auf den Sensor IR 11 des Geräts richten.

Es muss Sichtverbindung zwischen Sender und Empfänger gewährleistet sein.

Nimmt die Reichweite der Fernbedienung ab, sollen den Batterien gegen neue ausgewechselt werden.

Die maximale Entfernung zwischen Fernbedienung und Gerat beträgt ca. 7 Meter.

Wie Sie das Gerät in STANDBY schalten

Um das Radio auszuschalten, Taste STANDBY 10/33 drücken. Datum und Uhrzeit erschinen.

Wie Sie das Radio bedieren

Wie Sie den Radiobetrieb einschalten

Um das Radio einzuschalten, Taste STANDBY 10/33 drücken. Das Gerät startet im DAB-Betrieb.
Um zu UKW/FM zu schalten, Taste FM 19 drücken oder Taste 49 der Fernbedienung wiederholt drücken bis „FM" im Display erscheint.
Um zu Digitalradioempfang DAB zu schalten, Taste DAB 17 drücken oder Taste 49 der Fernbedienung wiederholt drücken bis ein DAB-Sender im Display erscheint.

Das Radio spiel den zuletzt eingestellen Sonder.

Hinweis:

Für den Empfang von Digitalradiostationen (DAB-Betrieb) sollte die Wurfantenne unbedingt in der vollen Länge positioniert werden.
Wenn Sie UKW einstellen, konnen Sie die Wurfan-tenne ausrichten, um den Empfang zu verbessern.

WasistDAB

DAB ist ein neues digitales Format, durch welches Sie kristallklaren Sound in CD-Qualität horen können. Selfst im Auto oder im Zug haben Sie somit einen gute, geräuschfreien Empfang. DAB Broadcast benutzt einen Hochgeschwindigkeits-Datenstream im Radiokanal.

Anders als bei herkommlichen Analog radiosendern werden bei DAB mehrere Sender auf ein und derselben Frequenz ausgestrahl. Dies nennt man Ensemble oder Mulplexe. Ein Ensemble setzen sich aus der Radiostation sowie mehreren Servicekomponenten oder Datendiensten zusammen, welche individuell von den Radiostationen gesendet werden.Infos z.B unter www.digitalradio.de oder www.digitalradio.ch.

Datumkomprimierung

Digital Radio macht sich damit Effekte des menschlichen Gehörs zunutze. Das menschliche Ohr nimmt Töne, die unter einer bestimmten Mindestlautstärke liegen, nicht wahr. Daten, die sich unter der sog. Ruhehörschwelle befinden, können also herausgefiltert werden. Dies wird erhöglich, da in einem digitalen Datenstrom zu jeder Informationseinheit auch die zugehörige relative Lautstärke zu anderen Einheiten gespeichert ist. In einem Tonsignal werden zugem bei einem bestimmten Grenzwert die leiseren Anteile von den lauteren überlagert. Alle Tonformationen in einem Musikstück, die unter die sog. Mithör

schwelle fallen, können aus dem zu übertragenden Signal herausgefiltert werden. Dies führt zur Reduzierung des zu übertragenden Datenstroms, ohne einen wahrnehmaren Klangunterschied für den Hörer (MUSICAM-Verfahren).

Audio Stream

Audiostreams sind bei Digital Radio kontinuierliche Datenströme, die MPEG 1 Audio Layer 2 Frames enthalten und damit akustische Informationen darstellen. Damit{lassen sich gewöhnte Radioprogramme übertragen und auf der Empfängerseite anhoren. In Digital Radio wird das MUSICAM Format verwendet, das zwei MPEG konforme PADs für Zusatzdaten vorsieht. Dies wird auch als PAD Datendienste bezeichnet. Digital Radio bringt Ihnen nicht nur Radio in exzeller Soundqualität sondern zusätzliche Informationen. Diese können sich auf das laufende Programm beziehen (z.B. Titel, Interpret) oder unabhängig davon sein (z.B. Nachrichten, Wetter, Verkehr, Tipps).

Wie Sie einen Suchlauf bei DAB durchführren

SCAN - Funktion

Der automatische Suchlauf „AUTOTUNE“ führt einen so genannten „Full scan“-Suchlauf durch. Dabei werden alle DAB Band III - Kanäle gescannot.

Nach Beendigung des Suchlaufes wird der ersten Sender in numerischer und dann in alphabetischer Reihenfolge wiedergegeben.

Die gefundenen Sender werden gespeichert und stehen auch nach dem Ausschalten und erneutem Wiedereinschalten zu Verfügung.

Führn Sie den SCAN durch, falls Sie nach neuen Sendern suchen wollen oder wenn Sie das Gerät an einem anderen Ort verwenden sollen. Drücken Sie die Taste SCAN 15, 47.

Wie Sie DAB-Sender speichern

Der Programm-Speicher kann bis zu 10 Stationen im DAB-Bereich speichern.

Hinweis:

Die gespeicherten Sender bleiben auch bei Stromausfall erhalten.

Den gewünschten Sender einstellen.
Taste PRESET 16 drücken und gedrück halten, "Save to PRESET #" erscheid im Display.
Taste PRESET 16 wiederholt drucken bis die gewünschte Programplatz-Nummer erscheint.
Zur Bestätigung PRESET 16 drücken und gedrückt halten, um den eingestallenten Sender auf den Programplatz zu speichern. „PRESET # Saved" erscheint im Display.
Speichern weiterer Sender: Vorgang wiederholen.

Hinweis:

Führer Sie die Wahl der Programplatznummer und die Bestätigung innerhalb von 5 Sekunden durch. Ansonsten wird der Vorgang ohne Speicherung abgebrochen.

Sie können die Sender auch mit der Fernbedienung speichern. Drücken Sie die gewünschte PRESET-Taste 16 und halten Sie sie gedrückt bis „PRESET # Saved" im Display erscheint.

Anwahlen der programmierten Stationen

Taste PRESET 16 am Gerät wiederholt drücken bzw. PRESET P1 ... P10 der Fernbedienung drücken.

Haben Sie keinen Sender auf den gewählten Programmplatz gespeichert, erscheint „PRESET # empty".

Löschen einer Programmplatz-Speicherung

Neuen Sender auf die jeweilige Preset-Taste speichern.

Manuelle Senderwahl / Tuning bei DAB

Drehen Sie die Taste TUNE/SELECT 12, um durch die einzelnen Sender zu schalten. Diese werden in der unteren Zeile des Displays dargestellt.
Drücken Sie TUNE/SELECT 12, um den gewünschten Sender auszuwahlen. Der Sender wird eingestellt.

Wie Sie einen UKW/FM-Sender einstellen

Um zu UKW/FM zu schalten, Taste FM 19 drücken oder Taste 49 der Fernbedienung wiederholt drucken bis „FM" im Display erscheint.

Im Display entscheidt der Sendername oder die Frequenz, wenn kein RDS-Signal empfangen wird.

Manuelle Senderwahl

Drehen Sie den Einstellregler TUNE/SELECT 12, um den gewünschten Sender einzustellen. Das Display zeigt Frequenz an.

Automatische Senderwahl

Drehen Sie den Einstellregler TUNE/SELECT 12, um die Suchrichtung aufwärts/abwärts festzulegen.
Drücken Sie SCAN 15, 47 kurz, um den automatischen Sendersuchlauf zu starten. Im Display lauft die Senderfrequenz aufwärts bzw. abwärts.

Wird ein UKW-Sender mit ausreichend starkem Signal gefunden, stoppt der Suchlauf und der Sender wird wiedergegeben.

Hinweis:

Für die Einstellung schwächerer Sender benutzen Sie...,
itte die manuelle Senderwahl.

Wie Sie UKW-Sender speichern

Der Programm-Speicher kann bis zu 10 Stationen im FM-Bereich (UKW) speichern.

Hinweis:

Die gespeicherten Sender bleiben auch bei Stromausfall erhalten.

Den gewünschten Sender einstellen.
Taste PRESET 16 drücken und gedrückt halten, Save to PRESET #“ erscheint im Display.
Taste PRESET 16 wiederholt drucken bis die gewünschte Programmplatz-Nummer erscheint.

Zur Bestätigung PRESET 16 drücken und gedrückt halten, um den eingestillten Sender auf den Programplatz zu speichern. "PRESET # Saved" erscheint im Display.
Speichern weiterer Sender: Vorgang wiederholen.

Hinweis:

Führer Sie die Wahl der Programplatznummer und die Bestätigung innerhalb von 5 Sekunden durch. Ansonsten wird der Vorgang ohne Speicherung abgebrochen.

Sie können die Sender auch mit der Fernbedienung speichern. Drücken Sie die gewünschte PRESET-Taste 35 und halten Sie sie gedrück bis „PRESET # Saved" im Display erscheint.

Anwahlen der programmierten Stationen

Taste PRESET 16 wiederholt drucken „PRESET # loaded" erscheint im Display oder Taste P1 ... P10 der Fernbedienung drucken.

Haben Sie keinen Sender auf den gewählten Programmplatz gespeichert, entscheidt „PRESET # empty".

Löschen einer Programmplatz-Speicherung

Neuen Sender auf jeweiligen Preset-Programplatz speichern.

Wie Sie den CD-Player bedieren Allgemeine Hinweise zu CDs/MP3-CDs

Das Gerät ist für Musik-CDs geeignet, die mit Audio-Daten (CD-DA oder MP3 für CD-R und CD-RW) bespielt sind. MP3-Formate müssen mit ISO 9660 Level 1 oder Level 2 erstellt werden. Multisession-CDs können nicht gelesen werden.

Im MP3-Betrieb sind die Begriffe „Folder“ = Album und „Titel“ ausschlaggebend. „Album“ entspricht dem Ordner am PC, „Titel“ der Daten am PC oder einem CD-DA-Titel.

Das Gerät sortiert die Alben bzw. die Titel eines Albums nach Namen in alphabetischer Reihenfolge. Wenn Sie eine andere Reihenfolge bevorzugen sollenen,ändern Sie den Namen des Titels bzw. Albums und stellen Sie eine Nummer vor den Namen.

Beim Brennen von CD-R und CD-RW mit Audio-Daten können verschiedene Probleme auftreten, die eine störungsfreie Wiedergabe bisweilen beeinträchtigen. Ursache hierfür sind fehlerhafte Software- und Hardware-Einstellungen oder der verwendete Rohling. Falls solche Fehler auftreten, sollen den Kundendienst Ihr's CD-Brenner/Brennersoftware-Herstellers kontaktieren oder entsprechende Informationen - z.B. im Internet - sichen.

Hinweis:

Wenn Sie Audio-CDs anfertigen, beachten Sie die gesetzlichen Grundlagen und verstoßen Sie nicht gegen die Urheberrechte Dritter.

Halten Sie das CD-Fach immer geschlossen, damit sich kein Staub auf der Laseroptik ansammelt.

Das Gerät kann CDs mit MP3 Daten und normale Audio CDs (CD-DA) abspielen. Keine anderen Erweiterungen, wie z.B. .doc, .txt, .pdf usw. benutzen, wenn Audiodateien zu MP3 gewandelt werden. Nicht abgespielt werden können u.a. Musikdateien mit der Endung .AAC, .DLF, .M3U, .PLS und .WMA.

Hinweis: Aufgrund der Vielfalt an entsprechlicher Encodersoftware kann nicht garantiert werden, dass jeder MP3 Daten störungsfrei abgeschweit werden kann.

Bei fehlerhaften Titeln/Files wird die Wiedergabe beim nachsten Titel/File fortgesetzt.

Es ist von Vorteil beim Brennen der CD mit niedriger Geschwindigkeit zu brennen und die CD als Single-Session und finalisiert anzulegen.

Welche Discs Sie verwenden können

Der CD-Player ist mit CD-, CD-R/RW- und MP3-CD Medien kompatibel. Sie können alle hier erwähnten Discs mit diesen Gerät ohne Adapter abspielen.

Spielen Sie keine anderen Medien wie DVDs etc. ab.

Disc-GröBe 12 cm/8 cm CDs
Spielzeit 74 min. bzw. 24 min. max.

Wenn Sie das Gerät transportieren, entfernen Sie die Disc aus dem Laufwerk. Damit vermeiden Sie Beschädigungen am CD-Player und der Disc.

Hinweis:

Die Wiedergabequalität bei MP3-CDs ist von der Einstellung der Bitrate und der verwendeten Brenn-Software abhängig.

Wie Sie Discs handhaben

• Halten Sie die Disc immer an ihren Rändern fest.
• Vermeiden Sie Fingerabricks, Schmutz und Kratzer.
  These konnen Störungen und Sprünge bei der Wiedergabe verursachen.

• Schreiben Sie nicht auf die Discs.

• Benutzen Sie weder Reinigungsspray noch Lösungsmittel. Lassen Sie die Disc nicht fallen und biegen Sie diese nicht. Spieler Sie keine Discs, die beschädigt sind. Versuchen Sie nie beschädigte Discs zu reparieren.

• Lagern Sie Discs nie im direkten Sonnenlicht, hoher Luftfeuchte oder Temperatur.
• Schlieben Sie das CD-Fach nur, wenn die Disc richtig in das CD-Fach eingelegt ist.
  Bewahren Sie Discs immer einzeln in ihrer Hülle auf.
• Bewegen Sie das Gerät nicht bei der CD-Wiedergabe.

Wie Sie Discs reinigen konnen

Wischen Sie die Disc mit einem weichen, mit Wasser befeuchteten Tuch ab.
Wischen Sie vom Mittelpunkt zum Rand der Disc.

Kreisende Bewegungen beim Reinigen verursachen Kratzer. These konnen zu Fehlern bei der Wiedergabe führen.

Wie Sie Discs einlagen

Um die CD-Wiedergabe einzuschalten, die Taste CD 18 drücken bzw. die Taste 49 wiederholt drücken, bis "CD" im Display erscheint.
Um CDs einzulegen, OPEN/CLOSE 1 drücken. Das CD-Fach 8 öffnet sich nach vorne. Dabeiarf das CD-Fach nicht befindert werden.

Hinweis:

Bei geöffnetem CD-Fach 8 ist darauf zu achten, dass keine Fremdgegenstände in das Gerät gelangen können.

CD-Fach 8 nur bei Stillstand der CD öffnen.
CD mit der bedruckten Seite nach oben vorsichtig einlagen. Vergewissem Sie sich, dass die CD nicht schief sitzt.

CD-Fach 8 schreiben, dazu die Taste OPEN/CLOSE 1 erneut drucken. Die CD wird eingelesen, im Display 5 erscheint „LOADING, während des Einlesens.
Die Wiedergabe startet automatisch.

Hinweis:

Ist keine CD eingelegt entscheidt nach kurzer Zeit „NO DISC" im Display 5.

Warten Sie mit der Bedienung, bis der CD Inhalt komplette. eingelegen wurde, um sicherzustellen, dass alle benöttigen Informationen von der CD gelesen wurden. Besonderss bei MP3-CDs kann dieser Vorgang eine Zeit in Anspruchnehmen.

Wie Sie Discs entnehmen

Zum Entnehmen der CD zuerst die Wiedergabe mit der STOP-Taste 7, 43 beenden, das CD-Fach 8 mit OPEN/CLOSE 1 öffnen und die CD an den Rändern entnehmer.

Wie Sie eine Disc wiedergeben

Wird die CD falsch eingelegt oder ist die CD fehlerhaft erscheint, NO DISC" im Display.

Wenn Sie die Wiedergabe starten wollen, drucken Sie einzelmal die Taste II 4, 42.

Das Gerät startet mit der Wiedergabe des ersten Titels. Die Titelnummer, die Spielzeit sowie das Symbol des aktuellen Titels erscheint im Display.

Wenn Sie eine Abspielpause wünschen, drücken Sie die Taste II 4, 42 erneut.

Das Gerät unterbricht die Wiedergabe. Im Display erscheint das Symbol II.

Um die Wiedergabe fortzusetzen, drucken Sie erneut die Taste II 4, 42.

→ Wenn Sie die Wiedergabe beenden wollen, drücken Sie die Taste 7, 43. Im Display erscheint STOP.

Hinweis:

Drucken Sie stets die Taste 7, 43 vor der Entnahme der CD.

Titel einstellen

Wenn Sie zum nachsten Titel springen wollen, drücken Sie einmal die Taste 3,41
Wenn Sie zum Beginn des Titels springen wollen, drücken Sie einzelmal die Taste 2,41
Wenn Sie zum vorgen Titel springen wollen, drucken Sie zweimal die Taste 2,41

Das Display zeitt die jeweils eingestellte Titel-Nummer.

Drücken Sie so oft, bis die gewünschte Titel-Nummer angezeigt wird.

MP3-Album einstellen

Zum Einstellen des nachsten Albums bei MP3-CDs drücken Sie während einer Wiedergabe die Taste FOLD UP bzw. FOLD DOWN 38. Das Gerät wechselt zum nachsten bzw. vorgen Album.

Schneller Suchlauf vorwärts oder rückwärts

Sie konnen im laufenden Titel einen Schnellen Suchlauf vorwärts oder rückwärts durchführren, um eine bestimmte Stelle zuuchen. Dabei erfolgt die Musik-Wiedergabe über die Laufsprecher.

Drücken Sie zum Schnellen Vorlauf die Taste 13,41 und halten Sie die Taste gedrückt, bis Sie die gewünschte Stelle gefunden haben.
Drücken Sie zum schellen Rücklauf die Taste 142, 41 und halten Sie die Taste gedrückt, bis Sie die gewünschte Stelle befinden haben.
Lassen Sie die Taste los. Die Wiedergabe wird an dieser Stelle fortgesetzt.

Wie Sie die Wiederholen-Funktion nutzen

Titel wiederholen

Wahlen Sie den Titel bei laufender Wiedergabe am Gerät aus.
Am Display wird die gewählte Titel-Nummer angezeigt.
Drucken Sie einmal die Taste MODE 6 bzw. CD MODE 46. REPEAT 1 erscheint im Display.
Der gewähnte Titel wird dauernd wiederholt, bis die Taste 7, 43 gedrückt wird.

Ausschalten

Drücken Sie die Taste MODE 6 bzw. CD MODE 46 bis die REPEAT-Anzeige verschwindet.

Hinweis:

Die Wiederholen-Funktion kann auch bei aktivierter Programmier-Funktion eingestellt werden.

CD wiederholen

Drücken Sie während der Wiedergabe zweimal die Taste MODE 6 bzw. CD MODE 46. REPEAT ALL erscheid im Display.

Alle Titel der CD werden dauernd wiederholt, bis die Taste 7, 43 gedrück wird.

Ausschalten

Drucken Sie die Taste MODE 6 bzw. CD MODE 46 bis die REPEAT-Anzeige verschwindet.

Album wiederholen (MP3)

Drücken Sie während der Wiedergabe die Taste MODE 6 bzw. CD MODE 46 bis FOLDER REPEAT im Display erscheint.

Alle Titel des Albums werden dauernd wiederholt, bis die Taste 7, 43 gedrück wird.

Ausschalten

Drucken Sie die Taste MODE 6 bzw. CD MODE 46, bis die REPEAT-Anzeige verschwindet.

Wie Sie die Programmier-Funktion nutzen

Mit der Programm-Funktion konnen Sie bis zu 20 Titel einer Musik-CD bzw. einer MP3-CD in einer von Ihnen festgelegten Reihenfolge abspielen.

Hinweis:

Die Programmierung konnen Sie nur vornehmen, wenn eine Disc im geschlossenen CD-Fach liegt und wenn sich das Gerät im Stopp-Modus befindet.

Legen Sie eine Disc in das CD-Fach 8 und schreiben Sie es.
→ Drucken Sie die Taste 7.43.
Drucken Sie die Taste CD PROG 45.

Auf dem Display sehen Sie 0 0 0 und die Nummer des Programmplatzes P 01.

Wahlen Sie mit den Tasten , 3, 2, 41 den ersten zu programmierenden Titel aus.
Speichern Sie die gewünschte Titelnummer mit der Taste CD PROG 45. Der Titel ist jetzt auf Programplatz 01 programmiert.
Auf dem Display sehen Sie die Nummer des nachsten Programmplatzes. Programmieren Sie auf die

se Weise die gewünschte Reihenfolge der Titel.

Drucken Sie die Taste II 4, 42, um die Wiedergabe der Auswahl zu beginnen. Im Display erscheint PROG, die Titelnummer und die Spielzeit.
Wenn Sie die Wiedergabe der programmierten Auswahl unterbrechen möchten, drücken Sie einmal die Taste II 4, 42.
Um die Wiedergabe erneut zu starten, drücken Sie einmal die Taste II 4, 42.
Um die programmierte Wiedergabe zu beenden, drucken Sie die Taste 7, 43.

Hinweis:

Wenn Sie das CD-Fach 8 öffnen oder eine andere Seite wahlen, wird der Programmspeicher gelöscht. Zweimaliges Drücken der Taste 7, 43 beendet die Programmierung ebenfalls.

Wie Sie das Gerät reinigen

Stromschlag!

Um die Gefahr eines elektrischen Schlags zu vermeiden, * dürfen Sie das Gerät nicht mit einem nassen Tuch oder unter fließen dem Wasser reinigen. Vor dem Reinigen Netzsteckerziehen.

ACHTUNG!

Sie dürfen keine Scheuerschwämme, Scheuerpulver und Lösungsmittel wie Alkohol oder Benzin verwenden.

Reinigen Sie das Gehäuse mit einem weichen, mit Wasser angefeuchteten Tuch.

Wie Sie die DAB-Displayanzeige einstehen

Durch Drücken der Taste DISPLAY 13, 36 können Sie folgende Informationen einblenden:

DAB-Information	Bedeutung
DLS:(Dynamic Label Segment)	durchlaufender Text mit zusätzlichen Infor-mationen, die die Sender u. U. bereitsstellen z.B. Musiktitel, Programminfos.
PTY(Program Type)	Programmtyp z.B.NEWS↔AFFAIRS↔INFO↔SPORT↔EDUCATE↔DRAMA↔CULTURE↔SCIENCE↔VARIED↔POP M↔ROCK M↔EASY M↔LIGHT M↔CLASSICS↔OTHER ↔WHEATHER↔DOCUMENT ...
Multiplex Name	Name des Multiplex
Datum/Uhrzeit	Vom Sender ausgestrahlt
Kanal, Frequenz	Kanal und Frequenz des Senders
Audio Signal	Bitrate und Signalmodus Mono, Stereo
Signal Quality	Qualität der Signalübertragung

Die DAB-Informationen werden in der unteren Display-zeile dargestellt.

Wie Sie das Gerät auf Werkseinstellung zusücksetzen

Wenn Sie den Standort des Gerätes verändern, z.B. bei einem Umzug, sind möglicherweise die gespeicherten DAB-Sender nicht mehr zu empfangen. Mit dem Zurücksetzen auf Werkseinstellungen konnen Sie in thisem Fall alle gespeicherten Senderlöschen, um gleichzeitig einen neuen Sendersuchlauf zu starten.

Taste DISPLAY 13, 36 drucken und gedrück halten. "Press SELECT to Reset" erscheint.
Drücken Sie die Taste SELECT 12. Das Gerät wird auf die Werkseinstellungen zurückgesetzt.

Hinweis:

Alle zuvor gespeicherten Sender werden gelöscht.

Wie Sie das Menu konfigurieren

Im Menu können Sie Systemeinstellung des DAB-Empfangs konfigurieren. Drücken Sie die Taste MENU 14, 37. Die Einstellungen sind in folgender Struktur aufgebaut:

Wird ca. 7 Sekunden lang keine Taste gedrückt, kehr das Gerät zur normalen Darstellung zurück.

Menü	Einstellung	Bedeutung
Station order	Alphanumeric Active station Multiplex	Legt die Reihenfolge der Sender fest Voreingestellt; die Sender werden zuerst numerisch dann alphabetisch angeordnet Führte eine Neuordnung durch, aktive Sender zuerst, inaktive zum Schluss. Signalstärkeke und Name werden dargestellt, falls ein Multiplex empfangen wird.
Autotune		Automatische Kanalsuche Frenzeinstellung
DRC value	DRC off DRC half DRC full	Dynamic Range Control: stellt die Kompressionsrate ein: DRC off – keine Kompression DRC half - mittlere Kompression DRC full – maximale Kompression (voreingestellt)
Manual tune	11B 218.64 MHz	Manuelle Frenzeinstellung

Drehen Sie TUNE/SELECT 12, um zu den Menüs zu gelangen.
Drücken Sie TUNE/SELECT 12 zum Öffnen eines Menüpunktes.

Drehen Sie TUNE/SELECT 12, um zu den Einstellungen zu gelangen.
Wahlen Sie eine Einstellung, indem Sie TUNE/SELECT 12 drucken.

Wie Sie Fehler beseitigen

Wenn das Gerät nicht wie vorgesehen Funktioniert, überprüfen Sie es anhand der folgenden Tabellen.

Wenn Sie die Störung auch nach den beschriebenen Überprüfungen nicht beheben konnen, behmen Sieitte Kontakt mit dem Hersteller auf.

In seltenen Fälle kann es passieren, dass die Software des Gerätes „einfrier" und das Gerät nicht mehr auf eine Bedienung reagiert.

In thisem Falle gehen Sieitte wie folgt vor:

Gerat ausschalten
Netzstecker aus der Steckdoseziehen
Kurze Zeit warten
Netzstecker in Steckdose stecken
Gerä einschalten.

Der Systemspeicher wird zurückgesetzt und das Gerät ist wieder betriebsbereit.

Probleme mit der CD-Wiedergabe

Symptom	Mögliche Ursache/Abhilfe
Keine Wiedergabe	Sie haben die Disk falsch herum eingelegt.
Keine Wiedergabe von MP3- CDs möglich	Überprüfen Sie die Einstellung IhresBrennprogramms auf dem Computer, ändern Sie die Verzeichnisstruktur auf der CDoder verwenden Sie einen anderen CD-Rohling für den Brennvorgang.
Kein Audiosignal oder Verzerrungen	Die Disk ist verschmutzt.Die Anschlussstecker sind nicht fest genug in die Buchsen eingeschoben, oder sind falsch angeschlossen.Das Gerät wurde in den „Pause“-Modus geschaltet. Drücken Sie die „▶“-Taste.

Probleme mit dem Gerät

Symptom	Mögliche Ursache/Abhilfe
Gerätlässt sich nicht ein-schalten.	Das Gerät wird nicht mit Strom versorgt.Schließen Sie das Netzkabel richtig an die Netzsteckdose an.
Esistkein Ton zu horen.	Erhöhen Sie die Lautstärke.Ziehen Sie den Kopfhörer-Stecker aus dem Gerät, wenn Sie über Lautsprecher horen möchen.Ggf. ist die falsche Quelle gewählt worden.
Es ist ein Störlauschen zu horen.	In der Nähe des Geräts sendet ein Mobiletelefon oder ein anderes Gerät störende Radiowellen aus. Entfern den Sie das Mobiletelefon oder das Gerät aus der Umgebung des Geräts.
Es treten andere Bedienungsstö-rungen, laute Geräusache oder eine gestörtte Display-Anzeige auf.	Elektronische Bauteile des Geräts sind gestört. Netzgerät: Ziehen Sie den Netzstecker. Lassen Sie das Gerät ca. 10 Sekunden von der Stromquel- le getrennt. Schließen Sie das Gerät erneut an oder setzen Sie die Batterien ein.
Das Display schaltet sich nicht ein.	Gerät einschalten. Netzsteckerziehen, wieder ein- stecken, Gerät einschalten.

Probleme mit dem Radio

Symptom	Mögliche Ursache/Abhilfe
Es wird kein Radiosen- der empfangen.	Das Gerät befindet sich nicht im Radio- Modus. Taste DAB / FM drücken.
Es wird kein DAB-Signal empfangen.	Überprüfen Sie, ob in der Region DAB Empfang möglich ist. Richten Sie die An- tenne neu aus. Probieren Sie, andere Sender zu empfan-gen.
Der Ton ist schwach oder von schlechter Qualität.	Andere Geräte, z. B. Fernseher stören den Empfang. Stellen Sie das Gerät weiter entfern't von diesen Geräten auf.
	Die Antenne ist nicht ausgezogen oder ausgerichtet. Drehen Sie die Antenne, um den Empfang zu verbessern. Schließen Sie das Gerät an die Hausan- tenne an.

Technische Daten

Abmessungen CD-Bedienteil, Veränderter (Breite x Höhe x Tiefe)	231 mm x 117 mm x 200 mm
Gewicht CD-Bedienteil, Veränderter:	ca. 6,25 kg
Spanningsversorgung:	230 V Wechselstrom, 50 Hz, 53 W
Ausgangsleistung:	2 x 10 W RMS, 4 Ohm
Umgebungsbedingungen:	+5 °C bis +35 °C 5 % bis 90 % relative Luft-feuchte (nicht kondensierend)
Radio Empfangsfrequenzen:
Analog	UKW 87,5-108 MHz
Digital Band III	DAB 174-240 MHz
Antenne:	DAB/UKW-Wurfantenne
CD Laser:	655 nm Wellenlänge, Klasse1
Kopfhörer Anschlussbuchse:	3,5 mm
Externe Geräte	3,5 mm stereo (AUX IN)

Technische Änderungen und Irrtümer vorbehalten.
Die Abmessungen sind ungebährte Werte.

Richtlinien und Normen

• Dieses Produkt entspricht der Niederspannungsrichtlinie (2006/95/EC), der EMV-Richtlinie (2004/108/EC) und der CE-Kennzeichenrichtlinie.

Wie Sie den Hersteller erreichen

DGC GmbH

Graf-Zeppelin-Str. 7

D-86899 Landsberg

Entsorgungshinweise

Entsorgung der Verpackung

Ihr neues Gerät wurde auf dem Weg zu Ihnen durch die Verpackung geschützt. Alle eingesetzten Materialien sind umweltverträglich und wieder verwertbar.itte halten Sie mit und entsorgen Sie die Verpackung umweltgerecht. Über aktuelle Entsorgungswege informieren Sie sich bei Ihrem Handler oder über ihre kommunale Entsorgungsseinrichtung. Vor der Entsorgung des Gerätes sollen den Batterien halten werden.

Erstickungsgefahr!

Verpackung und deren Teile nicht Kindern überlassen.

Erstickungsgefahr durch Folien und anderen Verpackungsmaterialien.

Wie Sie das Gerät entsorgen

Altgeräte sind kein wertloser Abfall. Durch umweltgerechte Entsorgung können wertvolle Rohstoffe wieder gewonnen werden. Erkundigen Sie sich in ihrer Stadt- oder Gemeindeverwaltung nach Möglichkeit einer umwelt- und sachgerechten Entsorgung des Gerätes.

Dieses Gerät ist entsprechend der Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) gekenn-zechnet.

Dieses Produkt darf am Ende seiner Lebensdauer nicht üden normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. D: Symbol auf dem Produkt, der Gebrauchsanleitung oder dVerpackung weist daraufhin. Die Werkstoffe sind gemäß Kennzechnung wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen dVerwertung von Altgeräten leisten Sie einen wichtigen Bezum Schutze unserer Umwelt.

Lebensgefahr!

Bei ausgedienten Geräten Netzsteckerziehen. Netzkaibel durchtrennen und mit dem Stecker entfern.

DAB+

DAB/CD/MP3

DAB 102

Graf-Zeppelin-Str. 7

D-86899 Landsberg

Graf-Zeppelin-Str. 7

D-86899 Landsberg
